Contura 2017

Документ представляет каталог кaminov Contura 2017 года, предлагающий разнообразные модели кaminov, включая отдельно стоящие, встраиваемые и пристенные варианты с акцентом на их эффективность, дизайн и безопасность. Особое внимание уделяется качествам, которые должны быть у хорошего камина, таким как высокий КПД, простота в использовании и эстетичность. Также описываются различные аксессуары и опции, позволяющие адаптировать камин под индивидуальные нужды пользователя.

Embed presentation

Download to read offline
Из Швеции с теплом КАТАЛОГ 2017
2

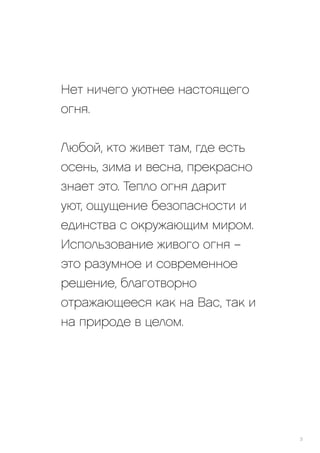

Нет ничего уютнее настоящего огня. Любой, кто живет там, где есть осень, зима и весна, прекрасно знает это. Тепло огня дарит уют, ощущение безопасности и единства с окружающим миром. Использование живого огня – это разумное и современное решение, благотворно отражающееся как на Вас, так и на природе в целом. 3

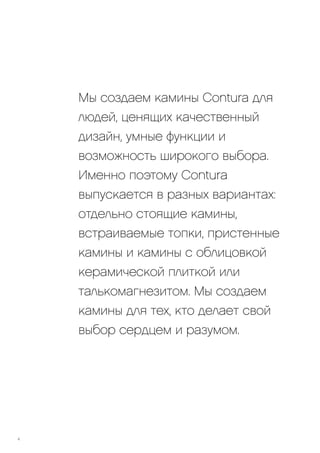

Мы создаем камины Contura для людей, ценящих качественный дизайн, умные функции и возможность широкого выбора. Именно поэтому Contura выпускается в разных вариантах: отдельно стоящие камины, встраиваемые топки, пристенные камины и камины с облицовкой керамической плиткой или талькомагнезитом. Мы создаем камины для тех, кто делает свой выбор сердцем и разумом. 4

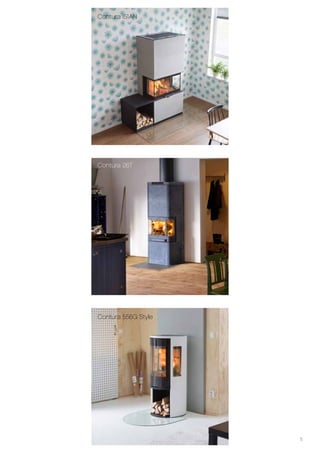

Contura i51AN 5 Contura 26T Contura 556G Style
Качество жизни – это так просто. 6
ОТДЕЛЬНО СТОЯЩИЕ ПЕЧИ-КАМИНЫ 10–35 Камины из металла 12–17 Изготовлены из прочной листовой стали и чугуна. Широкое стекло создает отличный обзор пламени и пропускает в помещение большое количество света. Конвекционная система эффективно распределяет тепло. Камины из талькомагнезита 18–23 Талькомагнезит хорошо удерживает тепло, что делает камин отличным отопительным прибором. Ряд моделей оснащен дополнительным теплонакопительным блоком из оливина, установленным под облицовкой из талькомагнезита. Это позволяет достичь более высокой и равномерной теплоотдачи. Камины с отделкой из керамики 24–26 Камины, облицованные специально изготовленной керамической плиткой, придают помещению вид, характерный для континентальной Европы. ВСТРАИВАЕМЫЕ И ПРИСТЕННЫЕ КАМИНЫ 30–43 Эти камины являются высокоэффективным источником тепла. Топки Contura дают прекрасный обзор пламени. Кассеты, топки и топки с облицовками РАЗМЕРЫ И РАССТОЯНИЯ 44–51 Содержание 7

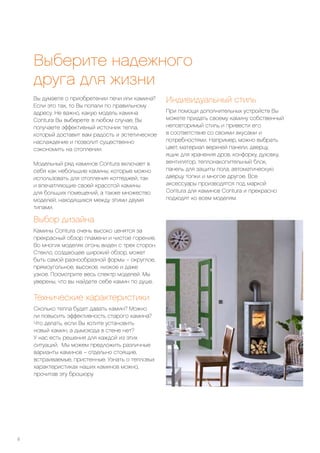

Вы думаете о приобретении печи или камина? Если это так, то Вы попали по правильному адресу. Не важно, какую модель камина Contura Вы выберете: в любом случае, Вы получаете эффективный источник тепла, который доставит вам радость и эстетическое наслаждение и позволит существенно сэкономить на отоплении. Модельный ряд каминов Contura включает в себя как небольшие камины, которые можно использовать для отопления коттеджей, так и впечатляющие своей красотой камины для больших помещений, а также множество моделей, находящихся между этими двумя типами. Выберите надежного друга для жизни Технические характеристики Сколько тепла будет давать камин? Можно ли повысить эффективность старого камина? Что делать, если Вы хотите установить новый камин, а дымохода в стене нет? У нас есть решения для каждой из этих ситуаций. Мы можем предложить различные варианты каминов – отдельно стоящие, встраиваемые, пристенные. Узнать о тепловых характеристиках наших каминов можно, прочитав эту брошюру. Выбор дизайна Камины Contura очень высоко ценятся за прекрасный обзор пламени и чистое горение. Во многих моделях огонь виден с трех сторон. Стекло, создающее широкий обзор, может быть самой разнообразной формы – округлое, прямоугольное, высокое, низкое и даже узкое. Посмотрите весь спектр моделей. Мы уверены, что вы найдете себе камин по душе. Индивидуальный стиль При помощи дополнительных устройств Вы можете придать своему камину собственный неповторимый стиль и привести его в соответствие со своими вкусами и потребностями. Например, можно выбрать цвет, материал верхней панели, дверцу, ящик для хранения дров, конфорку, духовку, вентилятор, теплонакопительный блок, панель для защиты пола, автоматическую дверцу топки и многое другое. Все аксессуары производятся под маркой Contura для каминов Contura и прекрасно подходят ко всем моделям. 8

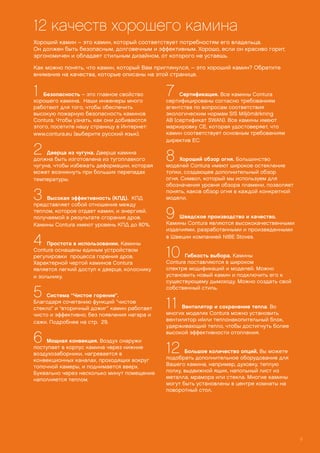

1 Безопасность – это главное свойство хорошего камина. Наши инженеры много работают для того, чтобы обеспечить высокую пожарную безопасность каминов Contura. Чтобы узнать, как они добиваются этого, посетите нашу страницу в Интернет: www.contura.eu (выберите русский язык). 2 Дверца из чугуна. Дверца камина должна быть изготовлена из тугоплавкого чугуна, чтобы избежать деформации, которая может возникнуть при больших перепадах температуры. 3 Высокая эффективность (КПД). КПД представляет собой отношение между теплом, которое отдает камин, и энергией, получаемой в результате сгорания дров. Камины Contura имеют уровень КПД до 80%. 4 Простота в использовании. Камины Contura оснащены единым устройством регулировки процесса горения дров. Характерной чертой каминов Contura является легкий доступ к дверце, колоснику и зольнику. 5 Система “Чистое горение”. Благодаря сочетанию функций “чистое стекло” и “вторичный дожиг” камин работает чисто и эффективно, без появления нагара и сажи. Подробнее на стр. 29. 6 Мощная конвекция. Воздух снаружи поступает в корпус камина через нижние воздухозаборники, нагревается в конвекционных каналах, проходящих вокруг топочной камеры, и поднимается вверх. Буквально через несколько минут помещение наполняется теплом. 7 Сертификация. Все камины Contura сертифицированы согласно требованиям агентства по вопросам соответствия экологическим нормам SIS Miljömärkning AB (сертификат SWAN). Все камины имеют маркировку СЕ, которая удостоверяет, что камин соответствует основным требованиям директив ЕС. 8 Хороший обзор огня. Большинство моделей Contura имеют широкое остекление топки, создающее дополнительный обзор огня. Символ, который мы используем для обозначения уровня обзора пламени, позволяет понять, каков обзор огня в каждой конкретной модели. 9 Шведское производство и качество. Камины Contura являются высококачественными изделиями, разработанными и произведенными в Швеции компанией NIBE Stoves. 10 Гибкость выбора. Камины Contura поставляются в широком спектре модификаций и моделей. Можно установить новый камин и подключить его к существующему дымоходу. Можно создать свой собственный стиль. 11 Вентилятор и сохранение тепла. Во многих моделях Contura можно установить вентилятор и/или теплонакопительный блок, удерживающий тепло, чтобы достигнуть более высокой эффективности отопления. 12 Большое количество опций. Вы можете подобрать дополнительное оборудование для Вашего камина, например, духовку, теплую полку, выдвижной ящик, напольный лист из металла, мрамора или стекла. Многие камины могут быть установлены в центре комнаты на поворотный стол. 12 качеств хорошего камина 9 Хороший камин – это камин, который соответствует потребностям его владельца. Он должен быть безопасным, долговечным и эффективным. Хорошо, если он красиво горит, эргономичен и обладает стильным дизайном, от которого не устаешь. Как можно понять, что камин, который Вам приглянулся, – это хороший камин? Обратите внимание на качества, которые описаны на этой странице.

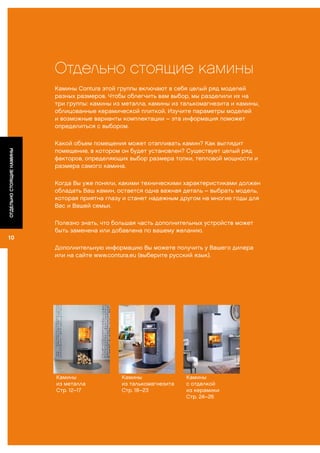

Отдельно стоящие камины Камины Contura этой группы включают в себя целый ряд моделей разных размеров. Чтобы облегчить вам выбор, мы разделили их на три группы: камины из металла, камины из талькомагнезита и камины, облицованные керамической плиткой. Изучите параметры моделей и возможные варианты комплектации – эта информация поможет определиться с выбором. Какой объем помещения может отапливать камин? Как выглядит помещение, в котором он будет установлен? Существует целый ряд факторов, определяющих выбор размера топки, тепловой мощности и размера самого камина. Когда Вы уже поняли, какими техническими характеристиками должен обладать Ваш камин, остается одна важная деталь – выбрать модель, которая приятна глазу и станет надежным другом на многие годы для Вас и Вашей семьи. Полезно знать, что большая часть дополнительных устройств может быть заменена или добавлена по вашему желанию. Дополнительную информацию Вы можете получить у Вашего дилера или на сайте www.contura.eu (выберите русский язык). Камины из металла Стр. 12–17 Камины из талькомагнезита Стр. 18–23 Камины с отделкой из керамики Стр. 24–26 10 ОТДЕЛЬНОСТОЯЩИЕКАМИНЫ

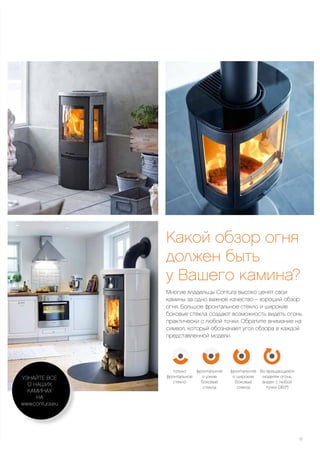

Какой обзор огня должен быть у Вашего камина? Многие владельцы Contura высоко ценят свои камины за одно важное качество – хороший обзор огня. Большое фронтальное стекло и широкие боковые стекла создают возможность видеть огонь практически с любой точки. Обратите внимание на символ, который обозначает угол обзора в каждой представленной модели. Во вращающихся моделях огонь виден с любой точки (360°) фронтальное и широкие боковые стекла фронтальное и узкие боковые стекла только фронтальное стекло 11 УЗНАЙТЕ ВСЕ О НАШИХ КАМИНАХ НА www.contura.eu

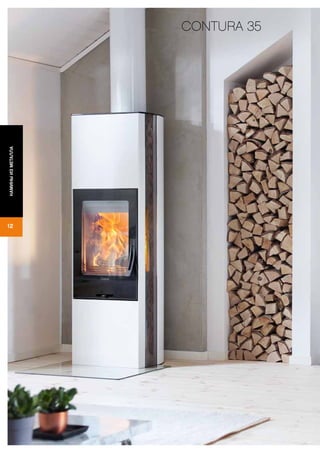

CONTURA 35 12 КАМИНЫИЗМЕТАЛЛА

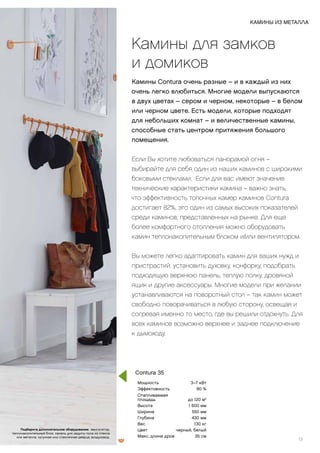

Камины для замков и домиков Камины Contura очень разные – и в каждый из них очень легко влюбиться. Многие модели выпускаются в двух цветах – сером и черном, некоторые – в белом или черном цвете. Есть модели, которые подходят для небольших комнат – и величественные камины, способные стать центром притяжения большого помещения. Если Вы хотите любоваться панорамой огня – выбирайте для себя один из наших каминов с широкими боковыми стеклами. Если для вас имеют значение технические характеристики камина – важно знать, что эффективность топочных камер каминов Contura достигает 82%, это один из самых высоких показателей среди каминов, представленных на рынке. Для еще более комфортного отопления можно оборудовать камин теплонакопительным блоком и/или вентилятором. Вы можете легко адаптировать камин для ваших нужд и пристрастий: установить духовку, конфорку, подобрать подходящую верхнюю панель, теплую полку, дровяной ящик и другие аксессуары. Многие модели при желании устанавливаются на поворотный стол – так камин может свободно поворачиваться в любую сторону, освещая и согревая именно то место, где вы решили отдохнуть. Для всех каминов возможно верхнее и заднее подключение к дымоходу. Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1 600 мм Ширина 550 мм Глубина 430 мм Вес 130 кг Цвет черный, белый Макс. длина дров 35 см КАМИНЫ ИЗ МЕТАЛЛА 13 Contura 35 Подберите дополнительное оборудование: вентилятор, теплонакопительный блок, панель для защиты пола из стекла или металла, чугунная или стеклянная дверца, воздуховод.

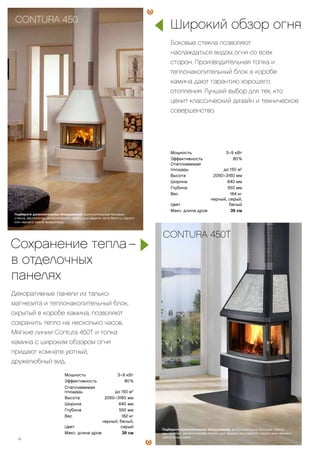

Мощность 3–9 кВт Эффективность 80 % Отапливаемая площадь до 150 м2 Высота 2050–3160 мм Ширина 640 мм Глубина 550 мм Вес 182 кг Цвет черный, белый, серый Макс. длина дров 39 см Мощность 3–9 кВт Эффективность 80 % Отапливаемая площадь до 150 м2 Высота 2050–3160 мм Ширина 640 мм Глубина 550 мм Вес 164 кг Цвет черный, серый, белый Макс. длина дров 39 см Широкий обзор огня Боковые стекла позволяют наслаждаться видом огня со всех сторон. Производительная топка и теплонакопительный блок в коробе камина дают гарантию хорошего отопления. Лучший выбор для тех, кто ценит классический дизайн и техническое совершенство. Сохранение тепла1– в отделочных панелях Декоративные панели из талько- магнезита и теплонакопительный блок, скрытый в коробе камина, позволяют сохранить тепло на несколько часов. Мягкие линии Contura 450T и топка камина с широким обзором огня придают комнате уютный, дружелюбный вид. CONTURA 450 CONTURA 450T Подберите дополнительное оборудование: дополнительные боковые стекла, вентилятор, металлическая панель для защиты пола белого, серого или черного цвета, воздуховод. Подберите дополнительное оборудование: дополнительные боковые стекла, вентилятор, металлическая панель для защиты пола белого, серого или черного цвета, воздуховод. 14

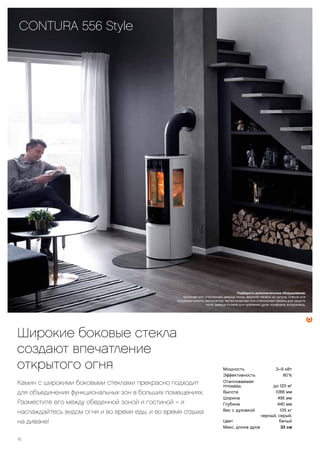

CONTURA 556 Style Подберите дополнительное оборудование: верхняя панель из талькомагнезита, стали или чугуна, вентилятор, цоколь, конфорка, поворотный стол, низкая дверца, панель для защиты пола из стекла или листового металла, воздуховод, дымоход. Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1100 мм Ширина 570 мм Глубина 477 мм Высота 205 кг Цвет черный Макс. длина дров 33 см Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1066 мм Ширина 495 мм Глубина 440 мм Вес 105 кг Цвет черный, серый Макс. длина дров 33 см CONTURA 510 Style Подберите дополнительное оборудование: верхняя панель из чугуна, стекла или талькомагнезита, вентилятор, панель для защиты пола из стекла или металла, выдвижной ящик (не совместим с вентилятором), конфорка, поворотный стол, воздуховод, дымоход. Доступны версии со стеклянной или чугунной дверцей. Камин можно установить в любом доме Базовая модель 500 серии компактна и проста в установке. С верхним подключением к дымоходу и панелью для защиты пола камин занимает очень мало места, при этом отапливая достаточно большое помещение. Максимальная эффективность достигается при установке вентилятора. Согреет без сомнения! Камин Contura 520 Style с чугунной дверцей дает максимальную тепловую мощность, занимая очень мало места. Сочетание теплонакопительного блока весом 100 кг с регулятором конвекционного воздуха позволяет эффективно накапливать и распределять тепло. Подберите дополнительное оборудование: дверца отсека для хранения дров, панель для защиты пока из стекла или металла, вентилятор, конфорка, поворотный стол, воздуховод. 15 CONTURA 520 Style
16 Мощность 3–9 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1066 мм Ширина 495 мм Глубина 440 мм Вес с духовкой 105 кг Цвет черный, серый, белый Макс. длина дров 33 см Подберите дополнительное оборудование: вентилятор, духовка, дополнительный теплонакопительный блок, панель для защиты пола из стекла или металла, воздуховод, дымоход. CONTURA 26T высокая, с духовкой Широкие боковые стекла создают впечатление открытого огня Камин с широкими боковыми стеклами прекрасно подходит для объединения функциональных зон в больших помещениях. Разместите его между обеденной зоной и гостиной – и наслаждайтесь видом огня и во время еды, и во время отдыха на диване! CONTURA 556 Style Подберите дополнительное оборудование: чугунная или стеклянная дверца топки, верхняя панель из чугуна, стекла или талькомагнезита, вентилятор, металлическая или стеклянная панель для защиты пола, дверца отсека для хранения дров, конфорка, воздуховод.

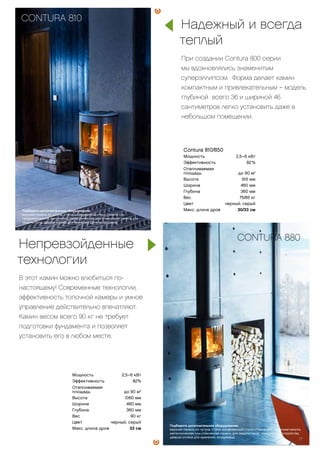

Мощность 2,5–6 кВт Эффективность 82% Отапливаемая площадь до 90 м2 Высота 1060 мм Ширина 460 мм Глубина 360 мм Вес 90 кг Цвет черный, серый Макс. длина дров 33 см Contura 810/850 Мощность 2,5–6 кВт Эффективность 82 % Отапливаемая площадь до 90 м2 Высота 915 мм Ширина 460 мм Глубина 360 мм Вес 75/85 кг Цвет черный, серый Макс. длина дров 30/33 см Надежный и всегда теплый При создании Contura 800 серии мы вдохновлялись знаменитым суперэллипсом. Форма делает камин компактным и привлекательным – модель глубиной всего 36 и шириной 46 сантиметров легко установить даже в небольшом помещении. Непревзойденные технологии В этот камин можно влюбиться по- настоящему! Современные технологии, эффективность топочной камеры и умное управление действительно впечатляют. Камин весом всего 90 кг не требует подготовки фундамента и позволяет установить его в любом месте. CONTURA 810 CONTURA 880 Подберите дополнительное оборудование: верхняя панель из чугуна, стали, шлифованной стали, стекла или талькомагнезита, вентилятор, металлическая или стеклянная панель для защиты пола, дверца отсека для хранения дров, воздуховод. Подберите дополнительное оборудование: верхняя панель из чугуна, стали, шлифованной стали, стекла или талькомагнезита, металлическая или стеклянная панель для защиты пола , поворотное устройство, дверца отсека для хранения, воздуховод. 17

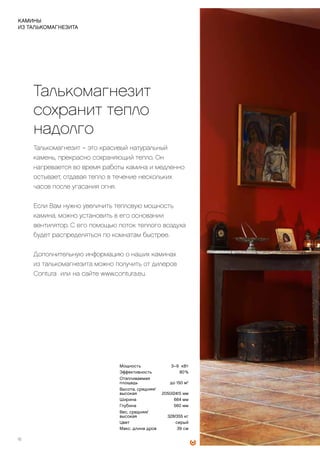

ПОЗВОЛЬТЕ ТЕПЛУ ОСТАТЬСЯ НАДОЛГО Талькомагнезит сохранит тепло надолго Талькомагнезит – это красивый натуральный камень, прекрасно сохраняющий тепло. Он нагревается во время работы камина и медленно остывает, отдавая тепло в течение нескольких часов после угасания огня. Если Вам нужно увеличить тепловую мощность камина, можно установить в его основании вентилятор. С его помощью поток теплого воздуха будет распределяться по комнатам быстрее. Дополнительную информацию о наших каминах из талькомагнезита можно получить от дилеров Contura или на сайте www.contura.eu. 18 КАМИНЫ ИЗ ТАЛЬКОМАГНЕЗИТА Мощность 3–9 кВт Эффективность 80 % Отапливаемая площадь до 150 м2 Высота, средняя/ высокая 2050/2415 мм Ширина 664 мм Глубина 560 мм Вес, средняя/ высокая 328/355 кг Цвет серый Макс. длина дров 39 см

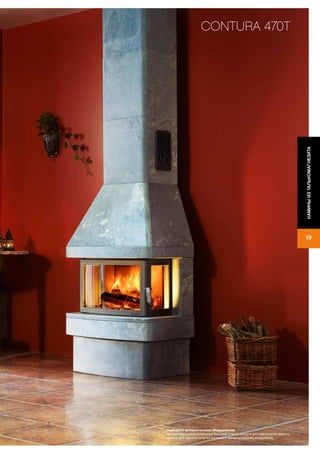

19 КАМИНЫИЗТАЛЬКОМАГНЕЗИТА CONTURA 470T Подберите дополнительное оборудование: вентилятор, дополнительные боковые стекла, модули для увеличения высоты, панель для защиты пола из листового металла (серый), воздуховод.

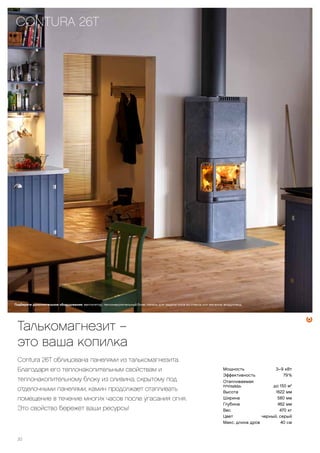

Мощность 3–9 кВт Эффективность 79 % Отапливаемая площадь до 150 м2 Высота 1622 мм Ширина 580 мм Глубина 462 мм Вес 470 кг Цвет черный, серый Макс. длина дров 40 см Подберите дополнительное оборудование: вентилятор, теплонакопительный блок, панель для защиты пола из стекла или металла, воздуховод. CONTURA 26T 20 Талькомагнезит – это ваша копилка Contura 26T облицована панелями из талькомагнезита. Благодаря его теплонакопительным свойствам и теплонакопительному блоку из оливина, скрытому под отделочными панелями, камин продолжает отапливать помещение в течение многих часов после угасания огня. Это свойство бережет ваши ресурсы!

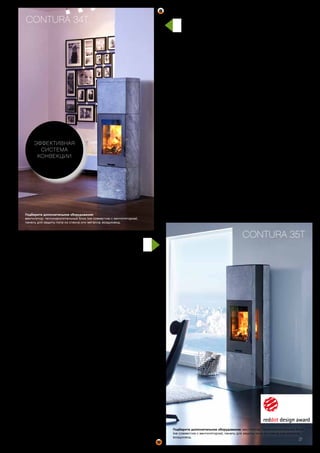

Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1600 мм Ширина 550 мм Глубина 430 мм Вес 250 кг Вес с теплонак. блоком 320 кг Цвет черный, серый Макс. длина дров 35 см Совершенно особенный Эта модель получила престижную награду Red Dot Design Award, которая присуждается за гармоничный и современный облик и функциональность продукта. Стеклянные боковые панели позволяют видеть пламя с разных ракурсов. Четкий контур и верхняя панель из стекла добавляют уникальности этому камину. Подберите дополнительное оборудование: вентилятор, теплонакопительный блок, панель для защиты пола из стекла или металла, воздуховод, дымоход. CONTURA 34T Подберите дополнительное оборудование: вентилятор, теплонакопительный блок (не совместим с вентилятором), панель для защиты пола из стекла или металла, воздуховод. Огонь и тепло – во всем величии Выверенные пропорции и продуманный дизайн Contura 34T производят магическое впечатление. С теплонакопительным блоком из оливина и регулятором конвекции тепло распределяется быстро и сохраняется до 12 часов. ЭФФЕКТИВНАЯ СИСТЕМА КОНВЕКЦИИ Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1600 мм Ширина 550 мм Глубина 430 мм Вес 320 кг Вес с теплонак. блоком 390 кг Цвет черный, серый Макс. длина дров 35 см 21 CONTURA 35T Подберите дополнительное оборудование: вентилятор, теплонакопительный блок (не совместим с вентилятором), панель для защиты пола из стекла или металла, воздуховод.

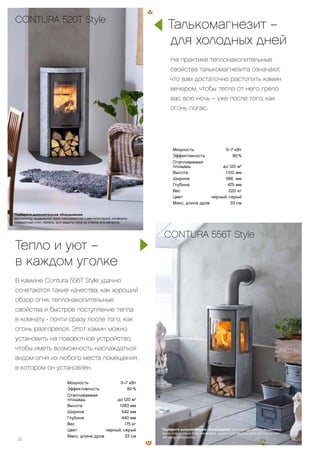

Подберите дополнительное оборудование: вентилятор, цоколь, выдвижной ящик, поворотный стол, конфорка, панель для защиты пола из стекла или металла, воздуховод. CONTURA 556T Style 22 Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1100 мм Ширина 566 мм Глубина 475 мм Вес 220 кг Цвет черный, серый Макс. длина дров 33 см CONTURA 520T Style Подберите дополнительное оборудование: вентилятор, выдвижной ящик (несовместим с вентилятором), конфорка, поворотный стол, панель для защиты пола из стекла или металла. Мощность 3–7 кВт Эффективность 80 % Отапливаемая площадь до 120 м2 Высота 1083 мм Ширина 542 мм Глубина 440 мм Вес 175 кг Цвет черный, серый Макс. длина дров 33 см Тепло и уют – в каждом уголке В камине Contura 556T Style удачно сочетаются такие качества, как хороший обзор огня, теплонакопительные свойства и быстрое поступление тепла в комнату-- почти сразу после того, как огонь разгорелся. Этот камин можно установить на поворотное устройство, чтобы иметь возможность наслаждаться видом огня из любого места помещения, в котором он установлен. Талькомагнезит – для холодных дней На практике теплонакопительные свойства талькомагнезита означают, что вам достаточно растопить камин вечером, чтобы тепло от него грело вас всю ночь – уже после того, как огонь погас.

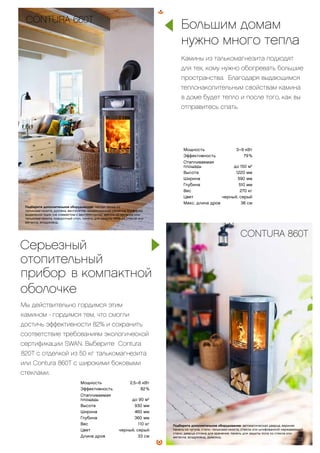

CONTURA 660T Подберите дополнительное оборудование: теплая полка из талькомагнезита, духовка, вентилятор, конвекционная решетка, конфорка, выдвижной ящик (не совместим с вентилятором), цоколь из металла или талькомагнезита, поворотный стол, панель для защиты пола из стекла или металла, воздуховод. Мощность 3–9 кВт Эффективность 79 % Отапливаемая площадь до 150 м2 Высота 1220 мм Ширина 590 мм Глубина 510 мм Вес 270 кг Цвет черный, серый Макс. длина дров 36 см Большим домам нужно много тепла Камины из талькомагнезита подходят для тех, кому нужно обогревать большие пространства. Благодаря выдающимся теплонакопительным свойствам камина в доме будет тепло и после того, как вы отправитесь спать. CONTURA 820TCONTURA 860T Подберите дополнительное оборудование: автоматическая дверца, верхняя панель из чугуна, стали, талькомагнезита, стекла или шлифованной нержавеющей стали, дверца отсека для хранения, панель для защиты пола из стекла или металла, воздуховод, дымоход. Мощность 2,5–6 кВт Эффективность 82 % Отапливаемая площадь до 90 м2 Высота 930 мм Ширина 460 мм Глубина 360 мм Вес 110 кг Цвет черный, серый Длина дров 33 см Серьезный отопительный прибор. в компактной оболочке Мы действительно гордимся этим камином - гордимся тем, что смогли достичь эффективности 82% и сохранить соответствие требованиям экологической сертификации SWAN. Выберите Contura 820T с отделкой из 50 кг талькомагнезита или Contura 860T с широкими боковыми стеклами. 23

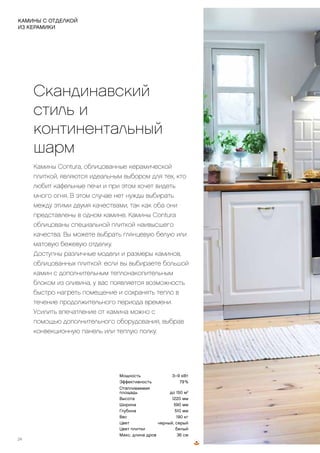

КАМИН, ОБЛИЦОВАННЫЙ ПЛИТКОЙ, С ШИРОКИМ ОБЗОРОМ ПЛАМЕНИ! Скандинавский стиль и континентальный шарм Камины Contura, облицованные керамической плиткой, являются идеальным выбором для тех, кто любит кафельные печи и при этом хочет видеть много огня. В этом случае нет нужды выбирать между этими двумя качествами, так как оба они представлены в одном камине. Камины Contura облицованы специальной плиткой наивысшего качества. Вы можете выбрать глянцевую белую или матовую бежевую отделку. Доступны различные модели и размеры каминов, облицованных плиткой: если вы выбираете большой камин с дополнительным теплонакопительным блоком из оливина, у вас появляется возможность быстро нагреть помещение и сохранять тепло в течение продолжительного периода времени. Усилить впечатление от камина можно с помощью дополнительного оборудования, выбрав конвекционную панель или теплую полку. 24 КАМИНЫ С ОТДЕЛКОЙ ИЗ КЕРАМИКИ Мощность 3–9 кВт Эффективность 79 % Отапливаемая площадь до 150 м2 Высота 1220 мм Ширина 590 мм Глубина 510 мм Вес 190 кг Цвет черный, серый Цвет плитки белый Макс. длина дров 36 см Подберите дополнительное оборудование: керамическая теплая полка, вентилятор, конвекционная решетка, духовка, конфорка, выдвижной ящик (несовместим с вентилятором), цоколь из металла или керамической плитки, поворотный стол, панель для защиты пола из стекла или металла, воздуховод, дымоход.

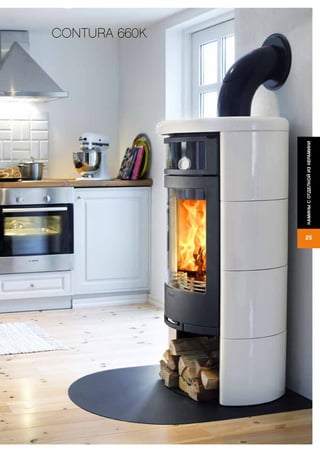

25 КАМИНЫСОТДЕЛКОЙИЗКЕРАМИКИ CONTURA 660K

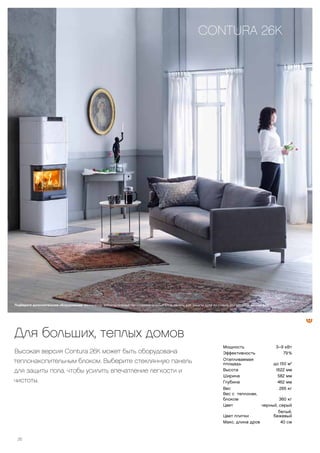

26 Для больших, теплых домов Высокая версия Contura 26K может быть оборудована теплонакопительным блоком. Выберите стеклянную панель для защиты пола, чтобы усилить впечатление легкости и чистоты. CONTURA 26K Подберите дополнительное оборудование: вентилятор, дополнительный теплонакопительный блок, панель для защиты пола из стекла или металла, воздуховод. Мощность 3–9 кВт Эффективность 79 % Отапливаемая площадь до 150 м2 Высота 1622 мм Ширина 582 мм Глубина 462 мм Вес 265 кг Вес с теплонак. блоком 360 кг Цвет черный, серый Цвет плитки белый, бежевый Макс. длина дров 40 см

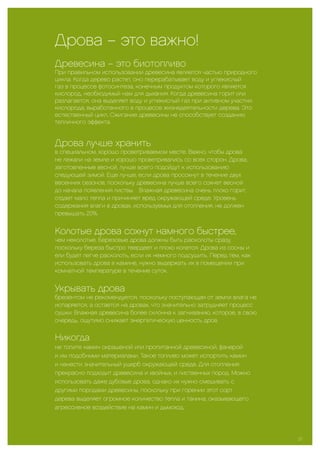

Дрова – это важно! Древесина – это биотопливо При правильном использовании древесина является частью природного цикла. Когда дерево растет, оно перерабатывает воду и углекислый газ в процессе фотосинтеза, конечным продуктом которого является кислород, необходимый нам для дыхания. Когда древесина горит или разлагается, она выделяет воду и углекислый газ при активном участии кислорода, выработанного в процессе жизнедеятельности дерева. Это естественный цикл. Сжигание древесины не способствует созданию тепличного эффекта. Дрова лучше хранить в специальном, хорошо проветриваемом месте. Важно, чтобы дрова не лежали на земле и хорошо проветривались со всех сторон. Дрова, заготовленные весной, лучше всего подойдут к использованию следующей зимой. Еще лучше, если дрова просохнут в течение двух весенних сезонов, поскольку древесина лучше всего сохнет весной до начала появления листвы. Влажная древесина очень плохо горит, отдает мало тепла и причиняет вред окружающей среде. Уровень содержания влаги в дровах, используемых для отопления, не должен превышать 20%. Колотые дрова сохнут намного быстрее, чем неколотые. Березовые дрова должны быть расколоты сразу, поскольку береза быстро твердеет и плохо колется. Дрова из сосны и ели будет легче расколоть, если их немного подсушить. Перед тем, как использовать дрова в камине, нужно выдержать их в помещении при комнатной температуре в течение суток. Укрывать дрова брезентом не рекомендуется, поскольку поступающая от земли влага не испаряется, а остается на дровах, что значительно затрудняет процесс сушки. Влажная древесина более склонна к загниванию, которое, в свою очередь, ощутимо снижает энергетическую ценность дров. Никогда не топите камин окрашеной или пропитанной древесиной, фанерой и им подобными материалами. Такое топливо может испортить камин и нанести значительный ущерб окружающей среде. Для отопления прекрасно подходит древесина и хвойных, и лиственных пород. Можно использовать даже дубовые дрова, однако их нужно смешивать с другими породами древесины, поскольку при горении этот сорт дерева выделяет огромное количество тепла и танина, оказывающего агрессивное воздействие на камин и дымоход. 27

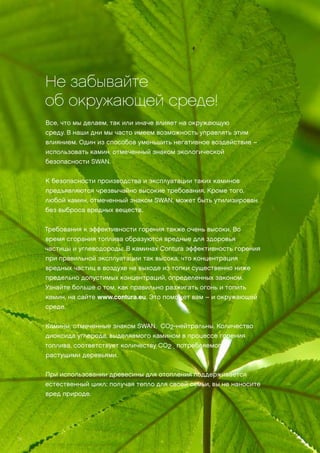

Не забывайте об окружающей среде! Все, что мы делаем, так или иначе влияет на окружающую среду. В наши дни мы часто имеем возможность управлять этим влиянием. Один из способов уменьшить негативное воздействие – использовать камин, отмеченный знаком экологической безопасности SWAN. К безопасности производства и эксплуатации таких каминов предъявляются чрезвычайно высокие требования. Кроме того, любой камин, отмеченный знаком SWAN, может быть утилизирован без выброса вредных веществ. Требования к эффективности горения также очень высоки. Во время сгорания топлива образуются вредные для здоровья частицы и углеводороды. В каминах Contura эффективность горения при правильной эксплуатации так высока, что концентрация вредных частиц в воздухе на выходе из топки существенно ниже предельно допустимых концентраций, определенных законом. Узнайте больше о том, как правильно разжигать огонь и топить камин, на сайте www.contura.eu. Это поможет вам – и окружающей среде. Камины, отмеченные знаком SWAN, CO2-нейтральны. Количество диоксида углерода, выделяемого камином в процессе горения топлива, соответствует количеству CO2 , потребляемого растущими деревьями. При использовании древесины для отопления поддерживается естественный цикл: получая тепло для своей семьи, вы не наносите вред природе. 28

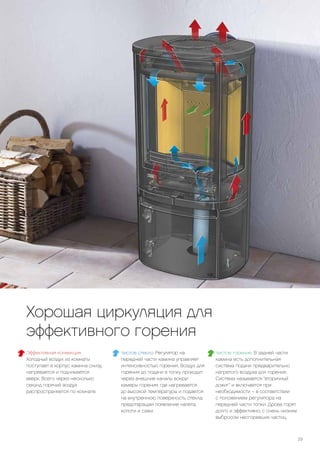

Чистое стекло. Регулятор на передней части камина управляет интенсивностью горения. Воздух для горения до подачи в топку проходит через внешние каналы вокруг камеры горения, где нагревается до высокой температуры и подается на внутреннюю поверхность стекла, предотвращая появление налета, копоти и сажи. Эффективная конвекция. Холодный воздух из комнаты поступает в корпус камина снизу, нагревается и поднимается вверх. Всего через несколько секунд горячий воздух распространяется по комнате. Хорошая циркуляция для эффективного горения Чистое горение. В задней части камина есть дополнительная система подачи предварительно нагретого воздуха для горения. Система называется “вторичный дожиг” и включается при необходимости – в соответствии с положением регулятора на передней части топки. Дрова горят долго и эффективно, с очень низким выбросом несгоревших частиц. 29

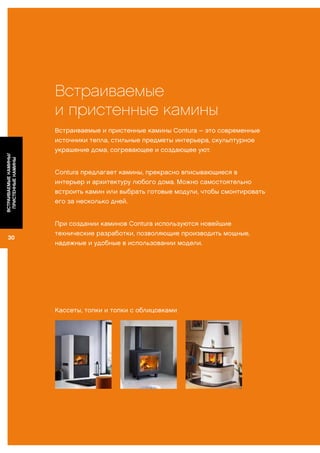

30 ВСТРАИВАЕМЫЕКАМИНЫ/ ПРИСТЕННЫЕКАМИНЫ Встраиваемые и пристенные камины Встраиваемые и пристенные камины Contura – это современные источники тепла, стильные предметы интерьера, скульптурное украшение дома, согревающее и создающее уют. Contura предлагает камины, прекрасно вписывающиеся в интерьер и архитектуру любого дома. Можно самостоятельно встроить камин или выбрать готовые модули, чтобы смонтировать его за несколько дней. При создании каминов Contura используются новейшие технические разработки, позволяющие производить мощные, надежные и удобные в использовании модели. Кассеты, топки и топки с облицовками

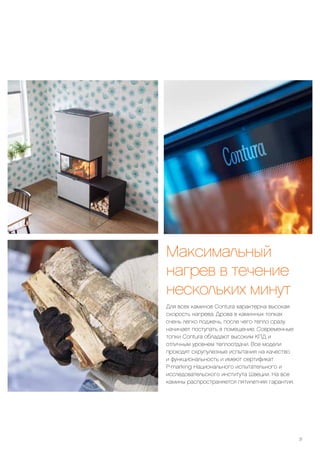

Максимальный нагрев в течение нескольких минут Для всех каминов Contura характерна высокая скорость нагрева. Дрова в каминных топках очень легко поджечь, после чего тепло сразу начинает поступать в помещение. Современные топки Contura обладают высоким КПД и отличным уровнем теплоотдачи. Все модели проходят скрупулезные испытания на качество и функциональность и имеют сертификат P-marking Национального испытательного и исследовательского института Швеции. На все камины распространяется пятилетняя гарантия. 31

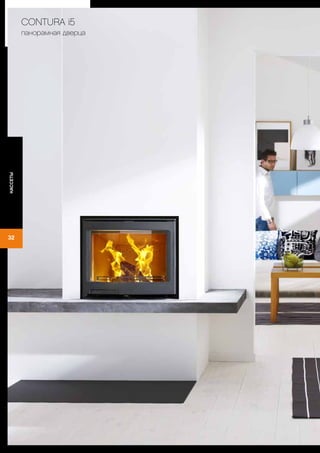

CONTURA i5 двойная дверца HOBИHKA! HOBИHKA! CONTURA i5 панорамная дверца ИНФОРМАЦИЯОПРОДУКЦИИ 32 КАССЕТЫ

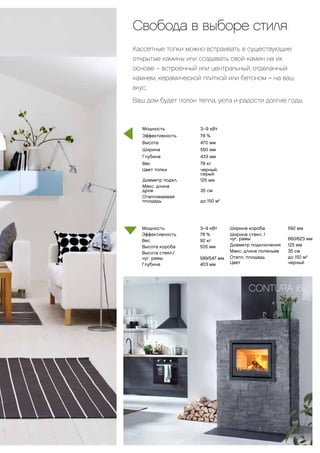

Свобода в выборе стиля Кассетные топки можно встраивать в существующие открытые камины или создавать свой камин на их основе-– встроенный или центральный, отделанный камнем, керамической плиткой или бетоном – на ваш вкус. Ваш дом будет полон тепла, уюта и радости долгие годы. Мощность 3–9 кВт Эффективность 78 % Вес 92 кг Высота короба 505 мм Высота стекл./ чуг. рамы 589/547 мм Глубина 403 мм Мощность 3–9 кВт Эффективность 78 % Высота 470 мм Ширина 550 мм Глубина 433 мм Вес 78 кг Цвет топки черный, серый Диаметр подкл. 125 мм Макс. длина дров 35 см Отапливаемая площадь до 150 м2 33 CONTURA i6 Ширина короба 592 мм Ширина стекл. / чуг. рамы 660/623 мм Диаметр подключения 125 мм Макс. длина поленьев 35 см Отапл. площадь до 150 м2 Цвет черный

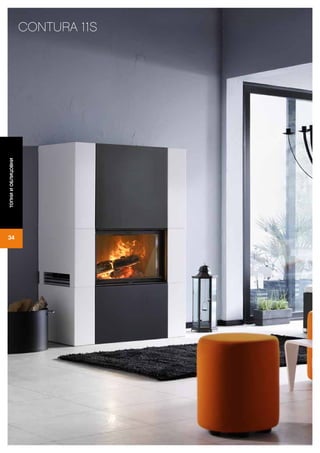

ИНФОРМАЦИЯОПРОДУКЦИИ CONTURA 11S 34 ТОПКИИОБЛИЦОВКИ
Топки Contura Встраиваемые топки Contura — это прекрасный образец современного открытого очага, привлекающий внимание предмет интерьера и, если хотите, даже скульптурное украшение. Они предназначены для больших комнат и будут удачно сочетаться с любым интерьером и архитектурным стилем дома. Вы можете встроить топку сами или воспользоваться готовыми блоками облицовки камина – монтаж займет всего пару дней. Можно выбрать отделку из артстоуна белого или натурального цвета, бетона, талькомагнезита, песчаника или окрашенной стали. В некоторые модели облицовок можно установить теплонакопительный блок, чтобы продлить время остывания камина на несколько часов. Если Вы будете заниматься установкой сами, советуем проконсультироваться с продавцом, чтобы подобрать все необходимые компоненты. 35 Contura i10 Модель Contura i10 с широкой дверцей можно топить дровами длиной до 53 см! Если вам нравится треск горящих поленьев, оставьте дверцу открытой после того, как разведете огонь. CONTURA i10 35 Мощность 6–12 кВт Эффективность 81 % Вес 215 кг Высота 1315 мм Глубина 515 мм Ширина 785 мм Макс. длина поленьев 53 см Отапливаемая площадь до 180 м2 Размеры с учетом бетонной облицовки Высота, Ширина, Глубина, Вес, Фронт. мм мм мм кг панель 11С 1620 1050 620 470 Бетон 11S 1620 1050 620 450 Сталь 11А 1620 1050 620 450 Алюминий Модуль 685 100 для увелич. высоты Дровяной ящик 465 610 620 135

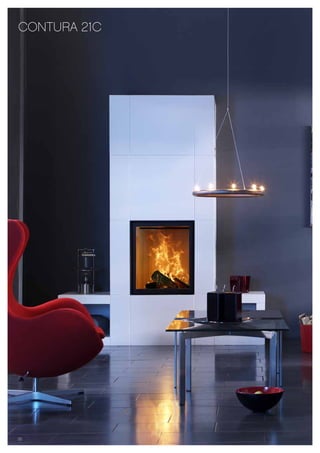

36 CONTURA 21С 36

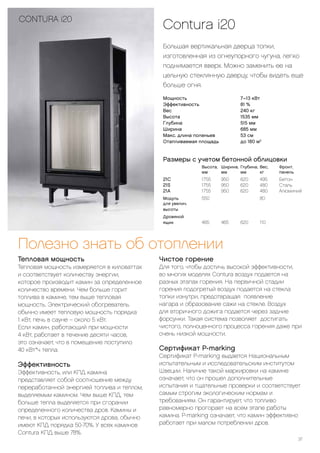

Contura i20 Большая вертикальная дверца топки, изготовленная из огнеупорного чугуна, легко поднимается вверх. Можно заменить ее на цельную стеклянную дверцу, чтобы видеть еще больше огня. 37 CONTURA i20 Полезно знать об отоплении Тепловая мощность Тепловая мощность измеряется в киловаттах и соответствует количеству энергии, которое производит камин за определенное количество времени. Чем больше горит топлива в камине, тем выше тепловая мощность. Электрический обогреватель обычно имеет тепловую мощность порядка 1 кВт, печь в сауне – около 5 кВт. Если камин, работающий при мощности 4-кВт, работает в течение десяти часов, это означает, что в помещение поступило 40-кВт*ч тепла. Эффективность Эффективность, или КПД камина представляет собой соотношение между переработанной энергией топлива и теплом, выделяемым камином. Чем выше КПД, тем больше тепла выделяется при сгорании определенного количества дров. Камины и печи, в которых используются дрова, обычно имеют КПД порядка 50-70%. У всех каминов Contura КПД выше 78%. Чистое горение Для того, чтобы достичь высокой эффективности, во многих моделях Contura воздух подается на разных этапах горения. На первичной стадии горения подогретый воздух подается на стекла топки изнутри, предотвращая появление нагара и образование сажи на стекле. Воздух для вторичного дожига подается через задние форсунки. Такая система позволяет достигать чистого, полноценного процесса горения даже при очень низкой мощности. Сертификат P-marking Сертификат P-marking выдается Национальным испытательным и исследовательским институтом Швеции. Наличие такой маркировки на камине означает, что он прошел дополнительные испытания и тщательные проверки и соответствует самым строгим экологическим нормам и требованиям. Он гарантирует, что топливо равномерно прогорает на всем этапе работы камина. P-marking означает, что камин эффективно работает при малом потреблении дров. Мощность 7–13 кВт Эффективность 81 % Вес 240 кг Высота 1535 мм Глубина 515 мм Ширина 685 мм Макс. длина поленьев 53 см Отапливаемая площадь до 180 м2 Размеры с учетом бетонной облицовки Высота, Ширина, Глубина, Вес, Фронт. мм мм мм кг панель 21С 1755 950 620 495 Бетон 21S 1755 950 620 480 Сталь 21А 1755 950 620 480 Алюминий Модуль 550 80 для увелич. высоты Дровяной ящик 465 465 620 110

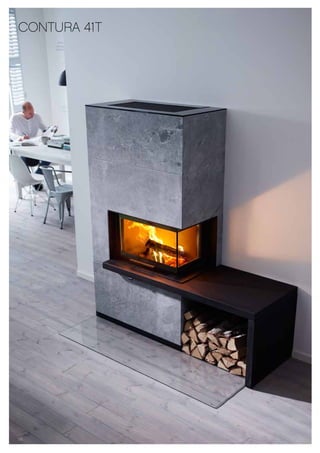

38 CONTURA 41Т

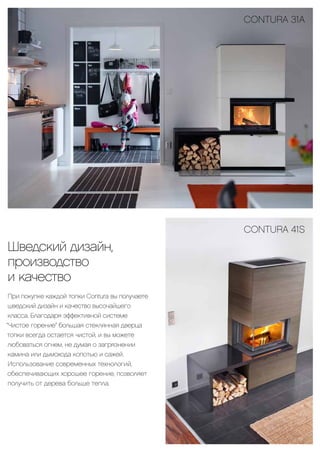

39 CONTURA 41S Шведский дизайн, производство и качество При покупке каждой топки Contura вы получаете шведский дизайн и качество высочайшего класса. Благодаря эффективной системе “Чистое горение” большая стеклянная дверца топки всегда остается чистой, и вы можете любоваться огнем, не думая о загрязнении камина или дымохода копотью и сажей. Использование современных технологий, обеспечивающих хорошее горение, позволяет получить от дерева больше тепла. CONTURA 31А 39

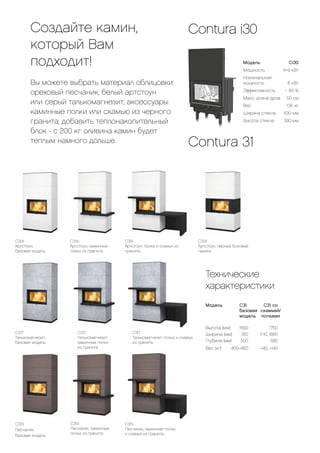

Создайте камин, который Вам подходит! Вы можете выбрать материал облицовки: ореховый песчаник, белый артстоун или серый талькомагнезит; аксессуары: каминные полки или скамью из черного гранита; добавить теплонакопительный блок - с 200 кг оливина камин будет теплым намного дольше. C31A Артстоун, каминные полки из гранита Contura 31 C31S Песчаник, базовая модель C31T Талькомагнезит, базовая модель C31T Талькомагнезит, полка и скамья из гранита C31A Артстоун, полка и скамья из гранита C31S Песчаник, каминная полка и скамья из гранита C31A Артстоун, черные боковые панели C31S Песчаник, каминные полки из гранита C31T Талькомагнезит, каминные полки из гранита C31A Артстоун, базовая модель Модель Ci30 Мощность 4–9 кВт Номинальная мощность 6 кВт Эффективность ~ 80 % Макс. длина дров 50 см Вес 135 кг Ширина стекла 630 мм Высота стекла 390 мм Contura i30 Технические характеристики Модель C31 C31 со базовая скамьей/ модель полками Высота (мм) 1650 1750 Ширина (мм) 910 1110, 1660 Глубина (мм) 500 580 Вес (кг) 400–450 +40, +140

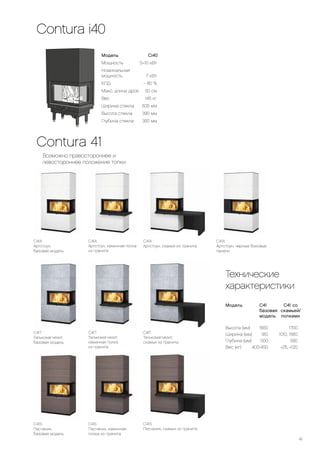

41 C41A Артстоун, базовая модель C41A Артстоун, скамья из гранита C41S Песчаник, базовая модель C41T Талькомагнезит, базовая модель C41A Артстоун, черные боковые панели C41A Артстоун, каминная полка из гранита Contura 41 Возможно правостороннее и левостороннее положение топки. C41T Талькомагнезит, скамья из гранита C41S Песчаник, каминная полка из гранита C41S Песчаник, скамья из гранита Технические характеристики Модель C41 C41 со базовая скамьей/ модель полками Высота (мм) 1650 1700 Ширина (мм) 910 1010, 1560 Глубина (мм) 500 580 Вес (кг) 400-450 +25, +120 Модель Ci40 Мощность 5–10 кВт Номинальная мощность 7 кВт КПД ~ 80 % Макс. длина дров 50 см Вес 145 кг Ширина стекла 635 мм Высота стекла 390 мм Глубина стекла 350 мм C41T Талькомагнезит, каминная полка из гранита Contura i40

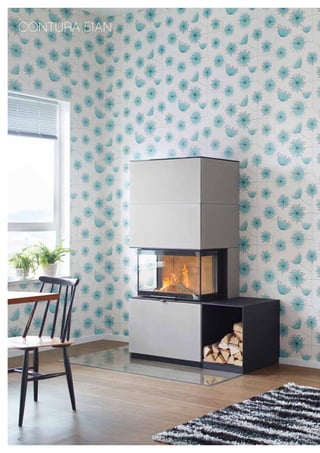

42 CONTURA 51AN

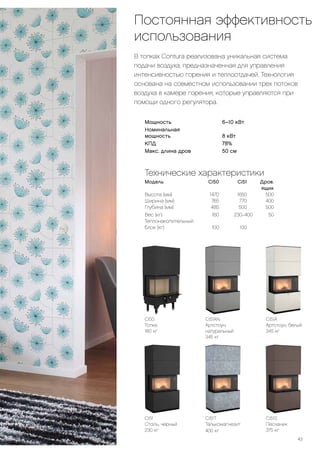

В топках Contura реализована уникальная система подачи воздуха, предназначенная для управления интенсивностью горения и теплоотдачей. Технология основана на совместном использовании трех потоков воздуха в камере горения, которые управляются при помощи одного регулятора. Постоянная эффективность использования 4343 Ci51 Сталь, черный 230 кг Мощность 6–10 кВт Номинальная мощность 8 кВт КПД 78% Макс. длина дров 50 см Технические характеристики Модель Ci50 Ci51 Дров. ящик Высота (мм) 1470 1650 500 Ширина (мм) 765 770 400 Глубина (мм) 485 500 500 Вес (кг) 160 230–400 50 Теплонакопительный блок (кг) 100 100 Ci50 Топка 160 кг 43 Ci51AN Артстоун, натуральный 345 кг Ci51S Песчаник 375 кг Ci51A Артстоун, белый 345 кг Ci51T Талькомагнезит 400 кг

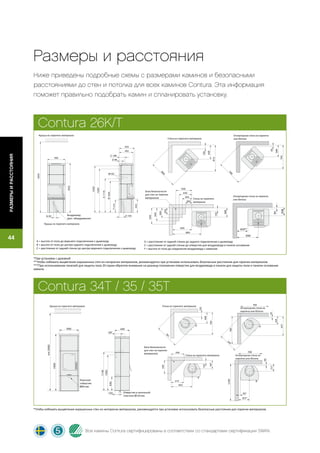

Все камины Contura сертифицированы в соответствии со стандартами сертификации SWAN. Размеры и расстояния Ниже приведены подробные схемы с размерами каминов и безопасными расстояниями до стен и потолка для всех каминов Contura. Эта информация поможет правильно подобрать камин и спланировать установку. Contura 26K/T 1622 582 2300 G 90 Combustible roof Combustion air hose (accessory) 442 E 150 A1116 1435* B1033 F410 1532* C 188 D 85 502 462 Utv. Ø150 435 120 890 810 Combustible wall 365 50 795 740 Fire-retardant wall of brick or concrete 288 100 600 890 500 400 300 200 300 400 500 200 Combustible wall Permitted area for combustible material 238 50 300** 590 Fire-retardant wall of brick or concrete A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = расстояние от задней стенки до центра верхнего подключения к дымоходу Крыша из горючего материала Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Зона безопасности для стен из горючих материалов Стена из горючего материала Воздуховод (доп. оборудование) Крыша из горючего материала *При установке с духовкой **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. ***При использовании панелей для защиты пола 20 серии обратите внимание на разницу положения отверстия для воздуховода в панели для защиты пола и панели основания камина. D = расстояние от задней стенки до заднего подключения к дымоходу E = расстояние от задней стенки до отверстия для воздуховода в панели основания F = высота от пола до соединения воздуховода с камином Contura 34T / 35 / 35T 120 430 430 1050 1140 167 Hole in foot plate Ø120 550 1600 min2300 Combustible roof Air inlet Ø64 267 100 415 435 435 690 Brännbar vägg Tillåtet område för brännbar byggnadsdel 368 150 729 781 Combustible wall 217 50 700 1100 50* 325* Fire-retardant wall of brick or concrete 268 50 629 900 900 640 Brandmur Стена из горючего материалаКрыша из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Стена из горючего материала Зона безопасности для стен из горючих материалов Отверстие в напольной пластине Ø120 мм Впускное отверстие Ø64 мм *Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. 44 РАЗМЕРЫИРАССТОЯНИЯ 5 ÅRS GARAN TI 5ÅRSGA RANTI5ÅR S GARANTI ANVÄND RO T AVDRAGET TILLINSTAL LATIONEN ROT AVDRAG Symboler M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN 5 ÅRS GARAN TI 5ÅRSGA RANTI5ÅR S GARANTI ANVÄND RO T AVDRAGET TILLINSTAL L ROT AVDRAG mboler M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN

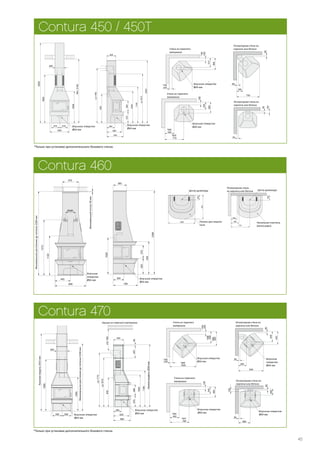

45 Contura 470 292 292 664 340 1050 1600 Palamisilmaliitäntä Ø64 Korkeamalli2415 Väh.2100mmkattoon *100 539 622 240 240 *399 *482 *100 1035 *895 Air inlet Ø64 Combustible wall 50 105 50 200 382 Air inlet Ø64 Fire-retardant wall of brick or concrete 349 432 282 50 50 845 Air inlet Ø64 Fire-retardant wall of brick or concrete 365 100 250 450 *305 782 *637 Air inlet Ø64 Combustible wall 370 1190 360 1050 40740 520 560 265 340 ca1775 940 ca1615 min*500 Tilluftsstos Ø64 Brännbart tak Halvhögmodell2050 Крыша из горючего материала Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Стена из горючего материала Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Впускное отверстие Ø64 ммВпускное отверстие Ø64 мм Низкаямодель2050мм Высокаямодель2415мм Минимальноерасстояниедопотолка2100мм *Только при установке дополнительного бокового стекла. Contura 450 / 450T 395 312 240 *100 240 *100 *Endast med extra sidoglas. 910 *770 Air inlet Ø64 Combustible wall 270 270 640 1600 300 Min.2100 2630 1050 Air inlet Ø64 ca1790 Tilluftsstos Ø64 490 550 265 370 1195 360 940 300 ca1615 2050 1050 50 50 105 Fire-retardant wall of brick or concrete 50 50 195 720 Fire-retardant wall of brick or concrete 365 100 250 T 450 *305 770 *625 Air inlet Ø64 Combustible wall 270 270 640 1600 300 Min.2100 2630 1050 Air inlet Ø64 Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Стена из горючего материала Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм *Только при установке дополнительного бокового стекла. 1020 700 305 450 2380 370 930 Tilluftsstos Ø64 385 445 890 Ø280 OBS!Min.20mm Min.takhöjd2200mm Tilluftsstos Ø64 1130 1575 470 330 250 775 Eldstadsplan (tillbehör) Centrummarkering skorsten Brandmur av tegel eller betong Brännbar vägg 190 1040 190 925 Eldstadsplan (tillbehör) Centrummarkering skorsten Огнеупорная стена из кирпича или бетона Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм Напольная пластина (аксессуары) Центр дымоходаЦентр дымохода Минимальноерасстояниедопотолка2200мм Минимальныйотступ20мм Contura 460 Панель для защиты пола

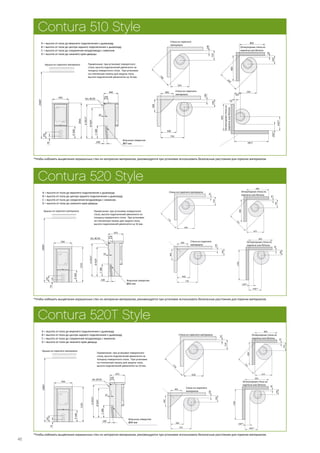

750 468 240 100 400 400 Brännbar vägg A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы Contura 510 Style Contura 520T Style Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы *Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. *Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. Contura 520 Style Стена из горючего материала Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы *Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. 1066 495 2000* D368 74 201 Brännbart tak 140 100 B920* A1015* C380 35 440 Tilluftsstos Ø67 Utv. Ø150 310 100 595 740 Brännbar vägg 260 50 545 642 800 800 Brandmur *** 750 500 400 400 240 100 Brännbar vägg 450** 850 1100 200** 190 50 Brandmur*** Крыша из горючего материала Впускное отверстие Ø67 мм Стена из горючего материала Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорнаястенаиз кирпичаилибетона 1103 566 2000* D368 74 201 Brännbart tak 140 100 B920* A1015* C380 35 475 Tilluftsstos Ø67 Utv. Ø150 310 65 630 774 Brännbar vägg 295 50 615 753 800 800 Brandmur *** 450** 8501100 168** 190 50 Brandmur *** Крыша из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона 1103 566 2000* D368 74 201 Brännbart tak 140 100 B920* A1015* C380 35 475 Tilluftsstos Ø67 Utv. Ø150 310 65 630 774 Brännbar vägg 295 50 615 753 800 800 Brandmur *** 450** 850 1100 168** 190 50 Brandmur *** 750 468 240 100 400 400 Brännbar vägg 46 Стена из горючего материала Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Крыша из горючего материала Впускное отверстие Ø64 мм Стена из горючего материала Впускное отверстие Ø64 мм

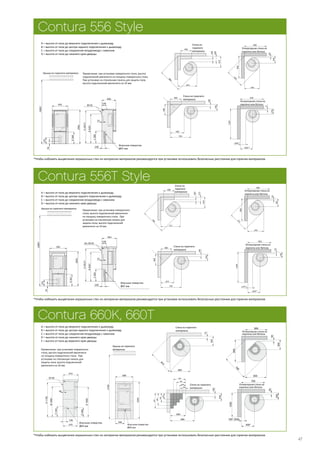

47 Contura 556 Style A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. *Чтобы избежать выцветания окрашенных стен из негорючих материалов рекомендуется при установке использовать безопасные расстояния для горючих материалов. Contura 556T Style A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы *Чтобы избежать выцветания окрашенных стен из негорючих материалов рекомендуется при установке использовать безопасные расстояния для горючих материалов. Contura 660K, 660T 1220 2100 295 590 Combustible roof Air inlet Ø64 D300 E1000 B1000 A1130 C340 470 100 510 40 Ø150 Air inlet Ø64 325 75 660 810 Combustible wall 800 500 250 100 100 200 300 400 195 295 395 495 Combustible wall 400* 700 1200 100* (500) 200 50 Fire-retardant wall of brick or concrete 635 300 660 50 780 660 Fire-retardant wall of brick or concrete Крыша из горючего материала Стена из горючего материала Стена из горючего материала Огнеупорная стена из кирпича или бетона Огнеупорная стена из кирпича или бетона Впускное отверстие Ø64 мм Впускное отверстие Ø64 мм A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра заднего подключения к дымоходу C = высота от пола до соединения воздуховода с камином D = высота от пола до нижнего края дверцы Е = высота от пола до верхнего края дверцы Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. *Чтобы избежать выцветания окрашенных стен из негорючих материалов рекомендуется при установке использовать безопасные расстояния для горючих материалов. 1066 495 2000* D368 74 201 Combustible roof 140 100 B920* A1015* C380 35 440 Air inlet Ø67 Ø150 410 400 200 100 695 880 Combustible wall 260 50 545 642 800 800 Fire-retardant wall of brick or concrete 450** 850 1100 200** 190 50 Fire-retardant wall of brick or concrete 750 500 400 400 240 100 Combustible wall Крыша из горючего материала Впускное отверстие Ø67 мм Стена из горючего материала Огнеупорная стена из кирпича или бетона Стена из горючего материала Огнеупорная стена из кирпича или бетона 1083 542 2000* D367 74 201 Brännbart tak 140 100 B920* A1015* C383 35 463 Tilluftsstos Ø67 Utv. Ø150 410 175 100 717 400 902 Brännbar vägg 285 50 592 725 800 800 Brandmur *** 450** 850 1100 179** 190 50 Brandmur *** 750 479 240 100 400 400 Brännbar vägg Примечание: при установке поворотного стола, высота подключений увеличится на толщину поворотного стола. При установке на стеклянную панель для защиты пола, высота подключений увеличится на 10 мм. Впускное отверстие Ø67 мм Крыша из горючего материала Огнеупорная стена из кирпича или бетона Стена из горючего материала Огнеупорная стена из кирпича или бетона Стена из горючего материала
48 *При установке камина на панель для защиты пола все расстояния от пола увеличиваются на толщину панели (включая приставные панели). **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. Стеклянная панель для защиты пола (дополнительное оборудование) увеличивает высоту подключения к дымоходу на 6 мм. ! Contura 810 460 915 2000 D335 Combustible roofКрыша из горючего материала A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра отверстия для заднего подключения к дымоходу C = высота от пола до впуска воздуховода D = высота от пола до нижнего края дверцы топки 360 180 A877* 115 B785* C300 100 45 Ø150 Air inlet Ø67 Допустимая область для горючих материалов 580 350 100 200 300 100 200 300 280 100 Combustible wall 278 506 50 50 Combustible wall 280** 700 1000 230 50 50** Fire-retardant wall of brick or concrete 278 506 50 50 Fire-retardant wall of brick or concrete Стена из горючего материала Стена из горючего материала Негорючая стена из кирпича или бетона *При установке камина на панель для защиты пола все расстояния от пола увеличиваются на толщину панели (включая приставные панели). **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра отверстия для заднего подключения к дымоходу C = высота от пола до впуска воздуховода D = высота от пола до нижнего края дверцы топки Стеклянная панель для защиты пола (дополнительное оборудование) увеличивает высоту подключения к дымоходу на 6 мм. ! D335 460 930 2000* 100 Combustible roof 360 180 A877* 115 B785* C300 100 45 Ø150 Air inlet Ø67 580 350 100 200 300 100 200 300 280 100 Combustible wall 278 506 50 50 Combustible wall 280** 700 1000 230 50 50** Fire-retardant wall of brick or concrete 278 506 50 50 Fire-retardant wall of brick or concrete Негорючая стена из кирпича или бетона Стена из горючих материалов Стена из горючих материалов Негорючая стена из кирпича или бетона Крыша из горючих материалов Contura 820Т Негорючая стена из кирпича или бетона Допустимая область для горючих материалов Contura 850 A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра отверстия для заднего подключения к дымоходу C = высота от пола до впуска воздуховода D = высота от пола до нижнего края дверцы топки Стеклянная панель для защиты пола (дополнительное оборудование) увеличивает высоту подключения к дымоходу на 6 мм. ! 460 915 2000 D335 Combustible roof 360 180 A877* 115 B785* C300 100 45 Ø150 Air inlet Ø67 730 500 300 200 400 100 200 300 280 100 Combustible wall 428 656 200 200 Combustible wall 280** 700 1000 230 50 50** Fire-retardant wall of brick or concrete 278** 506** 50** 50** Fire-retardant wall of brick or concrete Стена из горючих материалов Негорючая стена из кирпича или бетона Негорючая стена из кирпича или бетона Крыша из горючих материалов Стена из горючих материалов Допустимая область для горючих материалов *При установке камина на панель для защиты пола все расстояния от пола увеличиваются на толщину панели (включая приставные панели). **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов.
4949 Contura 860Т Contura 880 *При установке камина на панель для защиты пола все расстояния от пола увеличиваются на толщину панели (включая приставные панели). **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. ПРИ УСТАНОВКЕ ПОВОРОТНОГО СТОЛА (дополнительное оборудование) следует использовать безопасные расстояния из инструкции по установке поворотного стола. A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра отверстия для заднего подключения к дымоходу C = высота от пола до впуска воздуховода D = высота от пола до нижнего края дверцы топки Стеклянная панель для защиты пола (дополнительное оборудование) увеличивает высоту подключения к дымоходу на 6 мм. ! 460 930 2000* D335 100 Combustible roof 360 180 A877* 115 B785* C300 100 45 Ø150 Air inlet Ø67 730 500 300 200 400 100 200 300 280 100 Combustible wall 428 656 200 200 Combustible wall 280** 700 1000 230 50 50** Fire-retardant wall of brick or concrete 278** 506** 50** 50** Fire-retardant wall of brick or concrete Стена из горючего материала Стена из горючего материала Крыша из горючего материала Негорючая стена из кирпича или бетона Негорючая стена из кирпича или бетона A = высота от пола до верхнего подключения к дымоходу B = высота от пола до центра отверстия для заднего подключения к дымоходу C = высота от пола до впуска воздуховода D = высота от пола до нижнего края дверцы топки ! 460 490 1060 2150 D480 445 Combustible roof 360 180 A1020* 245 65 B930* C450 45 Ø150 Air inlet Ø67 730 500 300 200 400 100 200 300 280 100 Combustible wall 428 656 200 200 Combustible wall 250 70 280** 700 1000 50** Fire-retardant wall of brick or concrete 278** 506** 50** 50** Fire-retardant wall of brick or concrete *При установке камина на панель для защиты пола все расстояния от пола увеличиваются на толщину панели (включая приставные панели). **Чтобы избежать выцветания окрашенных стен из негорючих материалов, рекомендуется при установке использовать безопасные расстояния для горючих материалов. Крыша из горючего материала Стеклянная панель для защиты пола (дополнительное оборудование) увеличивает высоту подключения к дымоходу на 6 мм. Допустимая область для горючих материалов Стена из горючего материала Стена из горючего материала Негорючая стена из кирпича или бетона Негорючая стена из кирпича или бетона Contura i5 480±10 450 433 170±10 550 415 208 Внеш. Ø124 Верхнее подключение Чугунная рама и дверца Стеклянная рама и дверца Заднее подключение Вокруг кассеты должен быть зазор для циркуляции воздуха. Подробную информацию смотрите в инструкции по сборке и установке. 590 660 545 625 400 380Ø125 330 595 295 170 Air inlet Ø65 465 505 405 320 180 330 Ø125 Air inlet Ø65 Contura i6 Диаметр воздухозаборника Ø65 Вокруг кассеты должен быть зазор для циркуляции воздуха. Подробную информацию смотрите в инструкции по сборке и установке.
50 1315±10 1230±10 1070±10 120 10 450320±10 515 200 40±10 Air inlet Ø100 Ø 200 265 120 1595 1965±20 (1430) 620 1390 Ø 200 1755 2305 Min2380 475670 950 Combustible roof 1620 Min2380 2305 475450 1050 Combustible roof 265 120 1375 (1210) 1170 620 1880±60 Ø 200 785 680 1535±10 1450±10 1290±10 5 670320±10 515 200 40±10 Air inlet Ø100 Ø 200 685 580 Крыша из горючего материала Крыша из горючего материала Впускное отверстие Ø100 мм Впускное отверстие Ø100 мм Contura i10/i20 Contura 11/21 670 1465 140 240 35±10 390 765 Justerbarfot 420 190 485 270 1220 345420 70 260 970 95 Tilluftsstos Ø100 Contura i50/Contura 51 Регулируемыеножки Диаметр воздухозаборника Ø100 ! 1085* 700* Min2380 510 920 1650 770 Brännbart tak 500 235 1135 1370 Ø 150Utv. 500 235 1135 1370 Ø 150Utv. Min2380 510 920 1650 770 Brännbart tak Мин.2380 Внеш. Ø 150 Крыша из горючего материала При установке камина у стены из горючего материала необходимо использовать встраиваемый защитный экран (доп. оборудование) либо защищать стену панелью из негорючего материала.
51 Contura i40 725 630 1250-1270 410 185 925-945 85-105 30-50 45 390330-350 Ø 150Utv. Tilluftsstos Ø100 Justerbar fotРегулируемые ножки Внеш. Ø150 Диаметр воздухозаборника Ø100 775 320 350 635 1250-1270 425 350 200 925-945 85-105 30-50 390330-350 45 Utv. Ø 150 Tilluftsstos Ø100 Justerbar fotРегулируемые ножки Внеш. Ø150 Диаметр воздухозаборника Ø100 Левая сторона Правая сторона 655 200 ! 500 Min2380 500 900 1650 910 Brännbart tak Min2380 50050 950 1700 910 100 1010 Brännbart tak 500 235 1100 Rek.1430±10 Ø 150Utv. 500 235 1150 Rek.1480 Ø 150Utv. Min2380 50050 950 1700 910 650 1560 Brännbart tak 580 235 1150 Rek.1480±10 Ø 150Utv. При установке у горючей задней стены необходимо использовать встраиваемый защитный экран (дополнительное оборудование) либо изолировать заднюю стену негорючими материалами. Rec.1430±10 Min2380 Combustible roof Rec.1480±10 Rec.1480±10 Min2380Min2380 Contura 41 Contura i30 Contura 31 ! 500 235 1100 Rek.1385±10 Ø 150Utv. 655 200 Min2380 500 900 1650 910 Brännbart tak Rec.1385±10 Min2380 Combustible roof При установке у горючей задней стены необходимо использовать встраиваемый защитный экран (дополнительное оборудование) либо изолировать заднюю стену негорючими материалами. 500 580 235 1150 Rek.1485±10 Ø 150Utv. Min2380 50050 50950 1750 910 100 650 1660 Brännbart tak 500 580 235 1150 Rek.1485±10 Ø 150Utv. Min2380 50050 50950 1750 910 100 100 1110 Brännbart tak Rec.1485±10Rec.1485±10 Min2380 С полками/скамьей Min2380 Крыша из горючего материала Крыша из горючего материала Крыша из горючего материала Внеш. Ø150 Внеш. Ø150 Внеш. Ø150 Внеш. Ø150 Внеш. Ø150 Внеш. Ø150 Крыша из горючего материала Крыша из горючего материала Крыша из горючего материала

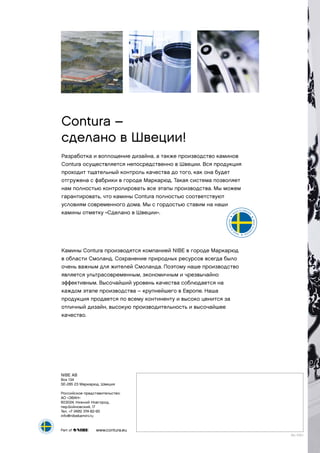

Contura – сделано в Швеции! Разработка и воплощение дизайна, а также производство каминов Contura осуществляется непосредственно в Швеции. Вся продукция проходит тщательный контроль качества до того, как она будет отгружена с фабрики в городе Маркарюд. Такая система позволяет нам полностью контролировать все этапы производства. Мы можем гарантировать, что камины Contura полностью соответствуют условиям современного дома. Мы с гордостью ставим на наши камины отметку «Сделано в Швеции». Камины Contura производятся компанией NIBE в городе Маркарюд в области Смоланд. Сохранение природных ресурсов всегда было очень важным для жителей Смоланда. Поэтому наше производство является ультрасовременным, экономичным и чрезвычайно эффективным. Высочайший уровень качества соблюдается на каждом этапе производства – крупнейшего в Европе. Наша продукция продается по всему континенту и высоко ценится за отличный дизайн, высокую производительность и высочайшее качество. 5 ÅRS GARAN TI 5ÅRSGA RANTI5ÅR S GARANTI ANVÄND RO T AVDRAGET TILLINSTAL LATIONEN ROT AVDRAG Symboler M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN www.contura.eu NIBE AB Box 134 SE-285 23 Маркарюд, Швеция Российское представительство: АО «ЭВАН» 603024, Нижний Новгород, пер.Бойновский, 17 Тел. +7 (495) 374-82-90 info@nibekamini.ru 5 ÅRS GARAN TI 5ÅRSGA RANTI5ÅR S GARANTI ANVÄND RO T AVDRAGET TILLINSTAL LATIONEN ROT AVDRAG Symboler M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN M ADE IN SWEDEN MADEINSW EDENMADE IN SWEDEN RU 1110-1
