Умная автоматика в управлении домом
- 1. Добро пожаловать на семинар! Обучение Консультации Техническая поддержка
- 2. • Оventrop основанв 1851 г. • 950 работников на двух заводах • 10 % персонала - стажеры! • Olsberg = Литейное производство / Сборка Администрация • Brilon = Прессовое производство / Сборка Центральный склад Oventrop сегодня

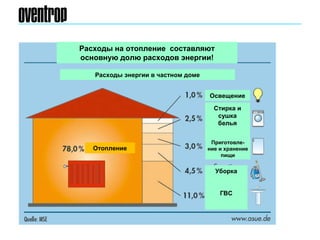

- 3. Отопление Уборка Расходы на отоплениесоставляют основную долю расходов энергии! Расходы энергии в частном доме Освещение ГВС Приготовле- ние и хранение пищи Стирка и сушка белья
- 4. Сравнение инвестиционных затрати потенциала энергосбережения Солнечные коллекторы Регулирование микроклимата Установка современныхприборов отопления Утепление подвала Утепление чердака Утепление наружныхстен Теплоизоляция стеклопакетов
- 5. В 2015 годуцены на газ для населения выросли в 3 раза!!! Стоимость твердого топлива (дров) из-за увеличения спроса выросла в 1.5-2 раза!!!
- 6. Как снизить расходына отопление и ГВС?
- 7. Установка термостатических головокв комбинации с термостатическими вентилями позволяет экономить до 20% и окупается за 1-2 сезона. + =
- 8.
- 9.

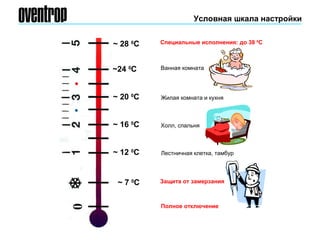

- 10. Cпециальные исполнения: до38 0 С~ 28 0 С Условная шкала настройки ~ 12 0 С ~ 16 0 С ~ 20 0 С ~24 0 С Полное отключение Защита от замерзания~ 7 0 С Лестничная клетка, тамбур Холл, спальня Жилая комната и кухня Ванная комната
- 11. Термостаты от «эконом»до «люкс» варианта «Uni LH» «Uni SH»«vindo TH»
- 13. Комнатные термостаты «R-Tronic» Обеспечениекомфортного климата – очень просто! Новая линейка комнатных термостатов и приводов R-Tronic RT-B R-Tronic RTF-B R-Tronic RTFC K i-Tronic TFC
- 14. R-Tronic RT-B Повременное регулирование температуры. Коммутируетсяс приводом по радиоканалу. - имеет автомат. распознавание режима проветривания. R-Tronic RTF-B Повременное регулирование температуры. Коммутируется с приводом по радиоканалу. То же, что и R-Tronic Т + индикация влажности (%) Комнатные термостаты «R-Tronic»
- 15. i-Tronic TFC Показывающий прибор: Индикация: -Температура (°С) - Влажность (%) - СО2 (ppm) Настольное исполнение R-Tronic RTFC K Повременное регулирование температуры. Коммутируется с приводом по радиоканалу. Те же функции, что и R-Тronic RT-B + индикация влажности (%) + индикация СО2 (ppm) Есть модель в настольном исполнении Комнатные термостаты «R-Tronic»
- 16. Расход энергии взависимости от способа регулирования Система управления Регулирование температуры Дополните- льные затраты (на чрезмерное проветрива- ние) Σ Регулирование температуры + проветривание Новое строите- льство Старые дома Новое строите- льство Старые дома Цифровой комнатный радиотермостат с контролем параметров воздуха R-Tronic RTFC К Базовое потребление (100%) Ручной термостат (термостатическая головка) 119,3% 124,8% 4,3% 123,6% 129,1% Электрический комнатный термостат (стандартное исполнение) 105,5% 105,5% 4,3% 109,8% 109,8% Эффективность комнатных термостатов «R-Tronic»
- 17.
- 18.
- 19. Плоский коллектор Типы коллекторовOventrop: ОКF-SK22, F = 2,24 м.кв.
- 20. Вакуумный коллектор Преимущества вакуумногоколлектора: - более высокий КПД (по сравнению с плоским коллектором) за счет снижения потерь тепла до минимума - увеличивает период эффективного использования системы - работает зимой, при любой температуре окружающего воздуха - относительно малый вес - возможность замены трубок индивидуально, без демонтажа всего коллектора Типы коллекторов Oventrop: ОКР-10, F = 1, 7 м.кв. ОКР-20, F = 3,25 м.кв.
- 21. Компоненты станции «Regusol» -насос - термометр - шаровые краны - расходомер - группа безопасности с манометр и предохранительным клапаном - обратный клапан - разъем для присоединения расширительного бака - шаровой кран с для слива и заполнения системы - изоляция - воздухоотводчик, модель «L» - блок электронного контроля, модель «E»

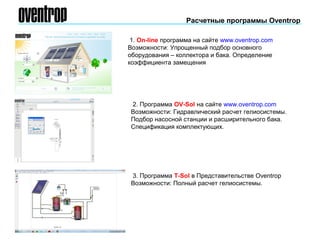

- 22. Расчетные программы Oventrop 1.On-line программа на сайте www.oventrop.com Возможности: Упрощенный подбор основного оборудования – коллектора и бака. Определение коэффициента замещения 2. Программа OV-Sol на сайте www.oventrop.com Возможности: Гидравлический расчет гелиосистемы. Подбор насосной станции и расширительного бака. Спецификация комплектующих. 3. Программа Т-Sol в Представительстве Oventrop Возможности: Полный расчет гелиосистемы.
- 23. Подбор оборудования насайте Oventrop
- 24.
- 25. „Regucor WHS“ –Конструкция „Regucor WHS“
- 26. „Regucor WHS“ –Конструкция „Regucor WHS“ Насосная группа для гелиоустановки: - Аналогична „Regusol DN20“ - Группа безопасности готова к монтажу - Присоединение G3/4 накидная гайка - Насос: Wilo TEC ST 15/1-7 PWM
- 27. „Regucor WHS“ –Конструкция „Regucor WHS“ Станция приготовления горячей воды: - Аналогична „Regumaq XH“ - Модуль рециркуляции как опция - Производительность по горячей воде 10 – 20 л/мин ( в зависимости от температуры бака)
- 28. „Regucor WHS“ –Конструкция „Regucor WHS“ Отопительный контур: - Тип „Regumat M3-130 DN20“ - Насос: Wilo Stratos PICO 15/1-6 - Вторая группа поставляется как опция
- 29. „Regucor WHS“ „Regucor WHS“– схема подключения котла и камина с водяной рубашкой

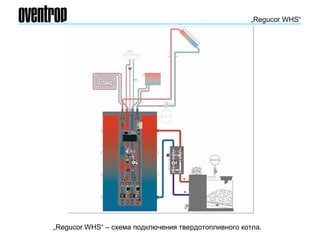

- 30. „Regucor WHS“ „Regucor WHS“– схема подключения твердотопливного котла.
- 31. Regucor Емкость Regucor WHS,л 800 1000 Площадь дома отапливаемая max (при потерях 80Вт/м2), м² 300 400 Мощность твердотопливного котла, кВт (при η=80%) 25 30 Производительность по ГВС при Δt=25°C, л/мин 25 25 Кол-во проживающих, чел 4 5 Количество гелиоколлекторов при Fкол=2,2м² (*), шт 3 4 Покрытие потребности в ГВС в год гелиоколлекторами, % ~63 ~63 Пакет: Regucor WHS с 4 насосными группами, контроллером, комплектом рециркуляции и соединительными комплектами 1383550 – 1шт 1383575 – 1шт 1381047 – 1шт 1383580 – 1шт 1383581 – 1шт 1383555 – 1шт 1383575 – 1шт 1381047 – 1шт 1383580 – 1шт 1383581 – 1шт „Regucor WHS“ – рекомендации по подбору (*) – Для покрытия потребности в ГВС с учетом экономической эффективности
