ファンタラクティブ・オープンミーティング#6で使用した資料

1. FluentdとGrowthForecastの導入
FUNTERACTIVE OPEN MEETING VOL.06

2. FUNTERACTIVE OPEN MEETING VOL.06
Yuji Tsukaguchi
ファンタラクティブ株式会社
COO, Web Designer
無料写真素材サイト ぱくたそ
Enginner
@regret_raym

3. FUNTERACTIVE OPEN MEETING VOL.06

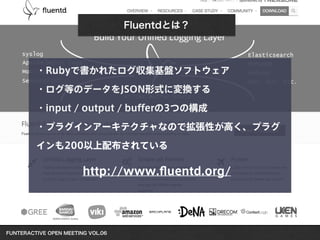

Fluentdとは？
・Rubyで書かれたログ収集基盤ソフトウェア
・ログ等のデータをJSON形式に変換する
・input / output / bufferの3つの構成
・プラグインアーキテクチャなので拡張性が高く、プラグ
インも200以上配布されている
http://www.fluentd.org/

4. FUNTERACTIVE OPEN MEETING VOL.06

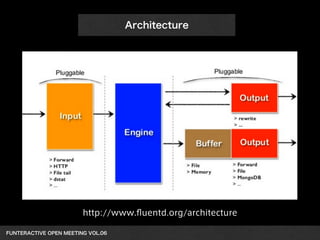

Architecture
http://www.fluentd.org/architecture

5. FUNTERACTIVE OPEN MEETING VOL.06

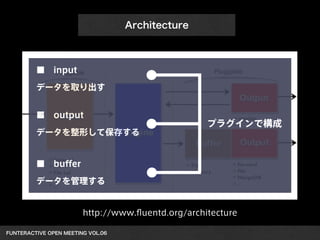

Architecture
■ input
データを取り出す
!
■ output
データを整形して保存する
!
■ buffer
データを管理する
プラグインで構成
http://www.fluentd.org/architecture

6. FUNTERACTIVE OPEN MEETING VOL.06
ファイル
Architecture
http://knowledge.sakura.ad.jp/tech/1336/
Fluentd
アプリ
syslog
・
・
・
in_tall
in_forward
in_syslog
out_forward
out_mongo
out_file
inputプラグイン outputプラグイン
別ホスト
MongoDB
ファイル

7. FUNTERACTIVE OPEN MEETING VOL.06

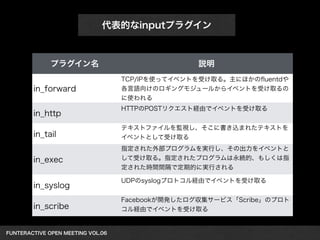

代表的なinputプラグイン
プラグイン名 説明
in_forward
TCP/IPを使ってイベントを受け取る。主にほかのfluentdや
各言語向けのロギングモジュールからイベントを受け取るの
に使われる
in_http
HTTPのPOSTリクエスト経由でイベントを受け取る
in_tail
テキストファイルを監視し、そこに書き込まれたテキストを
イベントとして受け取る
in_exec
指定された外部プログラムを実行し、その出力をイベントと
して受け取る。指定されたプログラムは永続的、もしくは指
定された時間間隔で定期的に実行される
in_syslog
UDPのsyslogプロトコル経由でイベントを受け取る
in_scribe
Facebookが開発したログ収集サービス「Scribe」のプロト
コル経由でイベントを受け取る

8. FUNTERACTIVE OPEN MEETING VOL.06

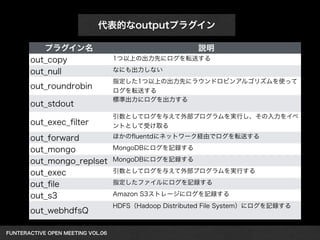

代表的なoutputプラグイン
プラグイン名 説明
out_copy 1つ以上の出力先にログを転送する
out_null なにも出力しない
out_roundrobin
指定した1つ以上の出力先にラウンドロビンアルゴリズムを使って
ログを転送する
out_stdout
標準出力にログを出力する
out_exec_filter
引数としてログを与えて外部プログラムを実行し、その入力をイベ
ントとして受け取る
out_forward ほかのfluentdにネットワーク経由でログを転送する
out_mongo MongoDBにログを記録する
out_mongo_replset MongoDBにログを記録する
out_exec 引数としてログを与えて外部プログラムを実行する
out_file 指定したファイルにログを記録する
out_s3 Amazon S3ストレージにログを記録する
out_webhdfsQ
HDFS（Hadoop Distributed File System）にログを記録する

9. FUNTERACTIVE OPEN MEETING VOL.06

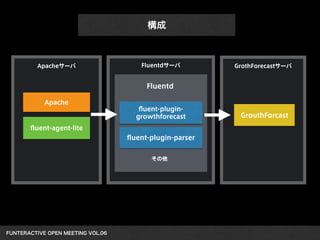

構成
GrouthForcast
GrothForecastサーバ
fluent-agent-lite
Fluentdサーバ
fluent-plugin-
growthforecast
fluent-plugin-parser
Fluentd
その他
Apache
Apacheサーバ

10. FUNTERACTIVE OPEN MEETING VOL.06
Apache

11. FUNTERACTIVE OPEN MEETING VOL.06

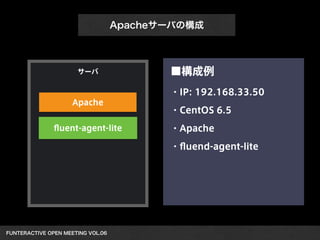

Apacheサーバの構成
サーバ ■構成例
・IP: 192.168.33.50
・CentOS 6.5
・Apache
・fluend-agent-lite
fluent-agent-lite
Apache

12. FUNTERACTIVE OPEN MEETING VOL.06
Apache ログフォーマット変更
# 変更前
LogFormat "%h %l %u %t "%r" %>s %b "%
{Referer}i" "%{User-Agent}i"" combined
!
# 変更後
LogFormat "%h %l %u %t "%r" %>s %b "%
{Referer}i" "%{User-Agent}i" %D" combined
ログにレスポンスタイムを出力するように変更

13. FUNTERACTIVE OPEN MEETING VOL.06

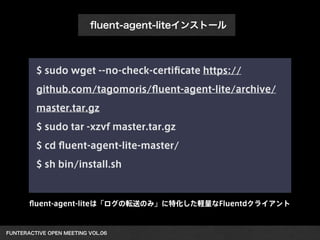

fluent-agent-liteインストール
$ sudo wget --no-check-certificate https://
github.com/tagomoris/fluent-agent-lite/archive/
master.tar.gz
$ sudo tar -xzvf master.tar.gz
$ cd fluent-agent-lite-master/
$ sh bin/install.sh
fluent-agent-liteは「ログの転送のみ」に特化した軽量なFluentdクライアント

14. FUNTERACTIVE OPEN MEETING VOL.06
fluent-agent-liteの設定
$ sudo vi /etc/fluent-agent-lite.conf
TAG_PREFIX="apache"
LOGS=$(cat <<"EOF"
access /var/log/httpd/access_log
EOF
)
PRIMARY_SERVER=“192.168.33.51:24224"
$ sudo /etc/init.d/fluent-agent-lite start
PRIMARY_SERVERでFluentdサーバのアドレスを、LOGSでFluentdサーバ
に転送させたいログを指定

15. FUNTERACTIVE OPEN MEETING VOL.06
Fluentd

16. FUNTERACTIVE OPEN MEETING VOL.06

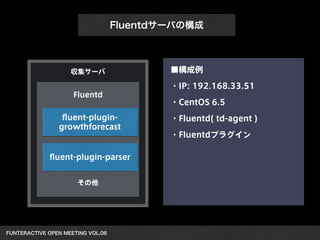

Fluentdサーバの構成
収集サーバ
fluent-plugin-
growthforecast
fluent-plugin-parser
Fluentd
その他
■構成例
・IP: 192.168.33.51
・CentOS 6.5
・Fluentd( td-agent )
・Fluentdプラグイン

17. FUNTERACTIVE OPEN MEETING VOL.06

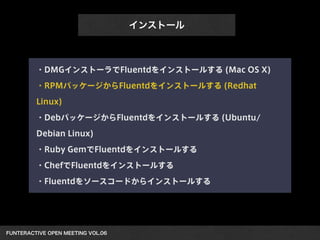

インストール
・DMGインストーラでFluentdをインストールする (Mac OS X)
・RPMパッケージからFluentdをインストールする (Redhat
Linux)
・DebパッケージからFluentdをインストールする (Ubuntu/
Debian Linux)
・Ruby GemでFluentdをインストールする
・ChefでFluentdをインストールする
・Fluentdをソースコードからインストールする

18. FUNTERACTIVE OPEN MEETING VOL.06

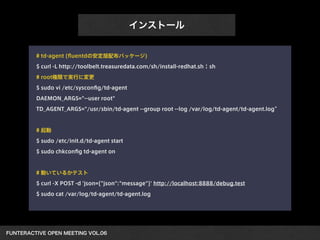

インストール
# td-agent (fluentdの安定版配布パッケージ)
$ curl -L http://toolbelt.treasuredata.com/sh/install-redhat.sh | sh
# root権限で実行に変更
$ sudo vi /etc/sysconfig/td-agent
DAEMON_ARGS="--user root"
TD_AGENT_ARGS="/usr/sbin/td-agent --group root --log /var/log/td-agent/td-agent.log”
!
# 起動
$ sudo /etc/init.d/td-agent start
$ sudo chkconfig td-agent on
!
# 動いているかテスト
$ curl -X POST -d 'json={"json":"message"}' http://localhost:8888/debug.test
$ sudo cat /var/log/td-agent/td-agent.log

19. FUNTERACTIVE OPEN MEETING VOL.06

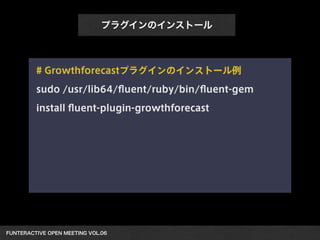

プラグインのインストール
# Growthforecastプラグインのインストール例
sudo /usr/lib64/fluent/ruby/bin/fluent-gem
install fluent-plugin-growthforecast

20. FUNTERACTIVE OPEN MEETING VOL.06

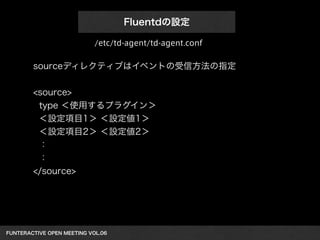

Fluentdの設定
sourceディレクティブはイベントの受信方法の指定
!
<source>
type ＜使用するプラグイン＞
＜設定項目1＞ ＜設定値1＞
＜設定項目2＞ ＜設定値2＞
：
：
</source>
/etc/td-agent/td-agent.conf

21. FUNTERACTIVE OPEN MEETING VOL.06
Fluentdの設定
例
<source>
type tail ←in_tailプラグインを指定
path /var/log/httpd/access_log ←アクセスログのパスを指定
tag apache.access ←ログに付けるタグを指定
pos_file /var/log/td-agent/httpd-access_log.pos
format apache ←パースするためにログの書式を指定
</source>
!
※formatはApacheのログフォーマットに合わせる必要があるため、変更した場合は正規表現で記述する
※その場合、time_formatも指定する
/etc/td-agent/td-agent.conf

22. FUNTERACTIVE OPEN MEETING VOL.06

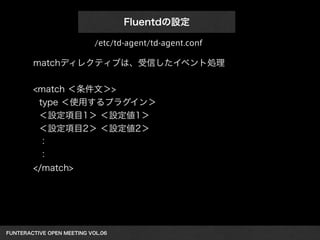

Fluentdの設定
matchディレクティブは、受信したイベント処理
!
<match ＜条件文＞>
type ＜使用するプラグイン＞
＜設定項目1＞ ＜設定値1＞
＜設定項目2＞ ＜設定値2＞
：
：
</match>
/etc/td-agent/td-agent.conf

23. FUNTERACTIVE OPEN MEETING VOL.06
Fluentdの設定
例
<match apache.access> ←対象とするタグを指定
type file ←out_fileプラグインを指定
path /var/log/td-agent/httpd/access.log ←出力先ファイルを指定
time_slice_format %Y%m%d ←ファイル名に含める日時情報を指定
time_slice_wait 10m ←ログ記録を継続する時間を指定
compress gzip ←ログをgzip形式で圧縮
</match>
/etc/td-agent/td-agent.conf

24. FUNTERACTIVE OPEN MEETING VOL.06

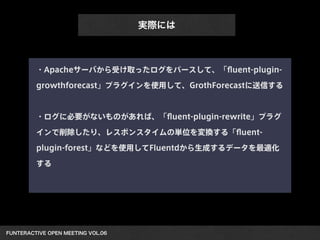

実際には
・Apacheサーバから受け取ったログをパースして、「fluent-plugin-
growthforecast」プラグインを使用して、GrothForecastに送信する
!
・ログに必要がないものがあれば、「fluent-plugin-rewrite」プラグ
インで削除したり、レスポンスタイムの単位を変換する「fluent-
plugin-forest」などを使用してFluentdから生成するデータを最適化
する

25. FUNTERACTIVE OPEN MEETING VOL.06
GrowthForecast

26. FUNTERACTIVE OPEN MEETING VOL.06

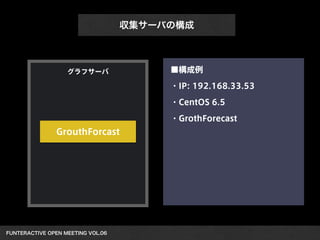

収集サーバの構成
グラフサーバ ■構成例
・IP: 192.168.33.53
・CentOS 6.5
・GrothForecast
GrouthForcast

27. FUNTERACTIVE OPEN MEETING VOL.06
GrowthForecastとは？
・Webサーバとして起動し、データをWeb API経由でグ
ラフ化できるツール
・Fluentdと組み合わせて、サーバリソースの負荷確認な
どにお手軽で便利

28. FUNTERACTIVE OPEN MEETING VOL.06

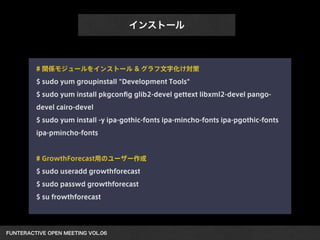

インストール
# 関係モジュールをインストール & グラフ文字化け対策
$ sudo yum groupinstall "Development Tools"
$ sudo yum install pkgconfig glib2-devel gettext libxml2-devel pango-
devel cairo-devel
$ sudo yum install -y ipa-gothic-fonts ipa-mincho-fonts ipa-pgothic-fonts
ipa-pmincho-fonts
!
# GrowthForecast用のユーザー作成
$ sudo useradd growthforecast
$ sudo passwd growthforecast
$ su frowthforecast

29. FUNTERACTIVE OPEN MEETING VOL.06
インストール
# perlbrewをインストール
$ curl -kL http://install.perlbrew.pl | bash
$ cd
$ echo '[[ -s "$HOME/perl5/perlbrew/etc/bashrc" ]] && source "$HOME/
perl5/perlbrew/etc/bashrc"' >> .bash_profile
$ source $HOME/perl5/perlbrew/etc/bashrc
# Perlのバージョンを確認、偶数番号をインストール
$ perlbrew available
$ perlbrew install perl-5.20.1
$ perlbrew switch perl-5.20.1
$ perl -v
$ perlbrew install-cpanm

30. FUNTERACTIVE OPEN MEETING VOL.06

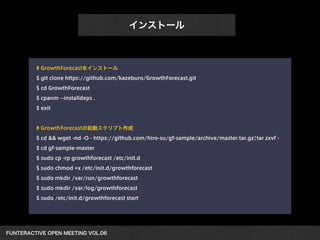

インストール
# GrowthForecastをインストール
$ git clone https://github.com/kazeburo/GrowthForecast.git
$ cd GrowthForecast
$ cpanm --installdeps .
$ exit
!
# GrowthForecastの起動スクリプト作成
$ cd && wget -nd -O - https://github.com/hiro-su/gf-sample/archive/master.tar.gz|tar zxvf -
$ cd gf-sample-master
$ sudo cp -rp growthforecast /etc/init.d
$ sudo chmod +x /etc/init.d/growthforecast
$ sudo mkdir /var/run/growthforecast
$ sudo mkdir /var/log/growthforecast
$ sudo /etc/init.d/growthforecast start

31. FUNTERACTIVE OPEN MEETING VOL.06

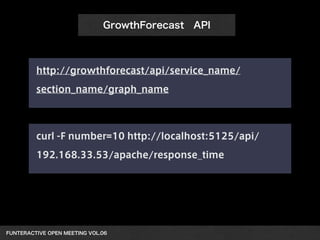

GrowthForecast API
http://growthforecast/api/service_name/
section_name/graph_name
curl -F number=10 http://localhost:5125/api/
192.168.33.53/apache/response_time

32. FUNTERACTIVE OPEN MEETING VOL.06

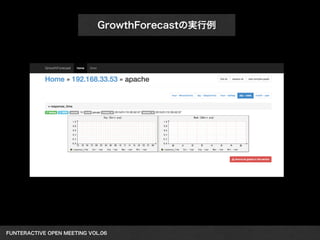

GrowthForecastの実行例

33. FUNTERACTIVE OPEN MEETING VOL.06
ご清聴ありがとうございました
