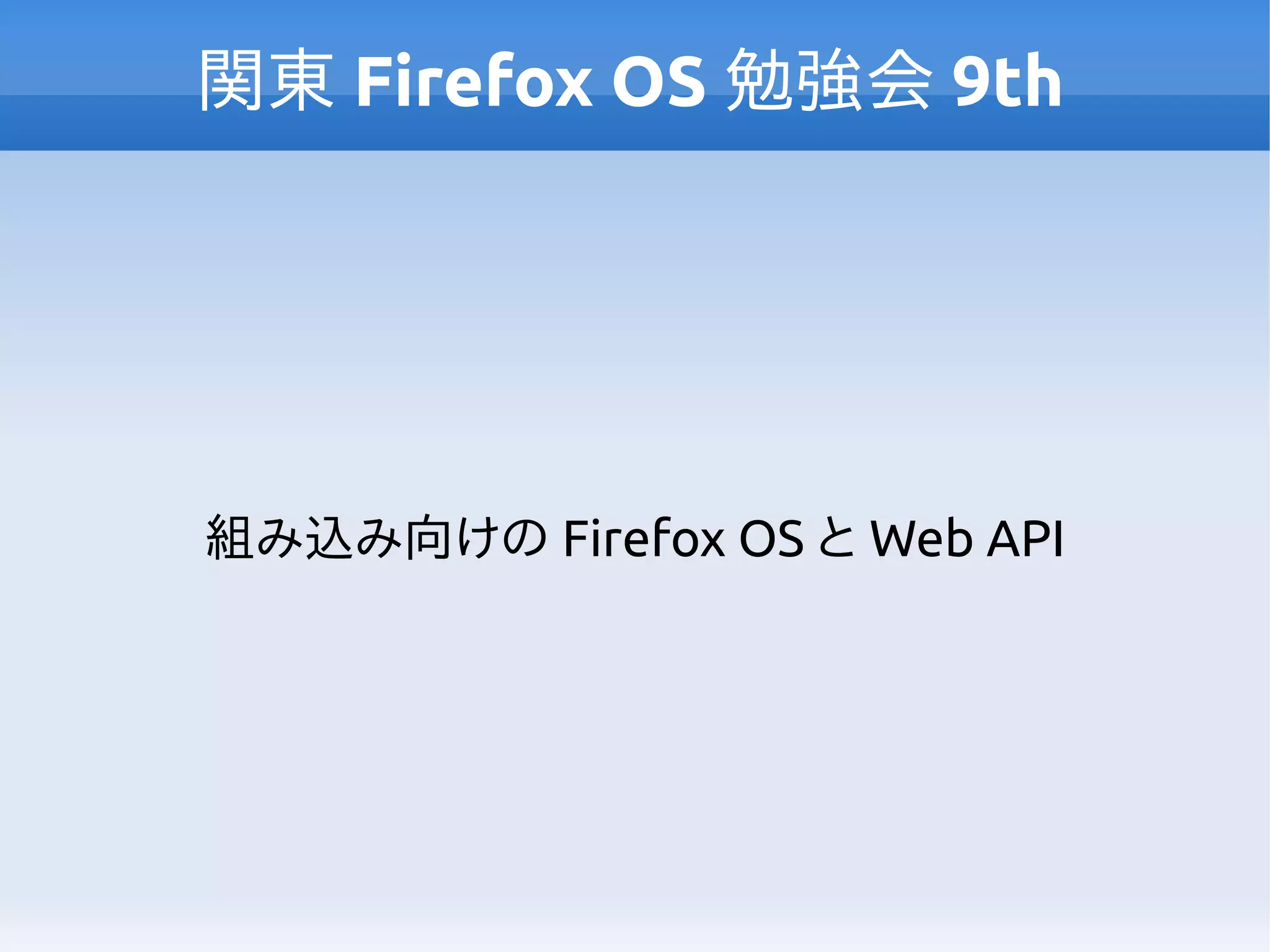

1. 関東 Firefox OS 勉強会 9th
組み込み向けの Firefox OS と Web API

2. 2/31

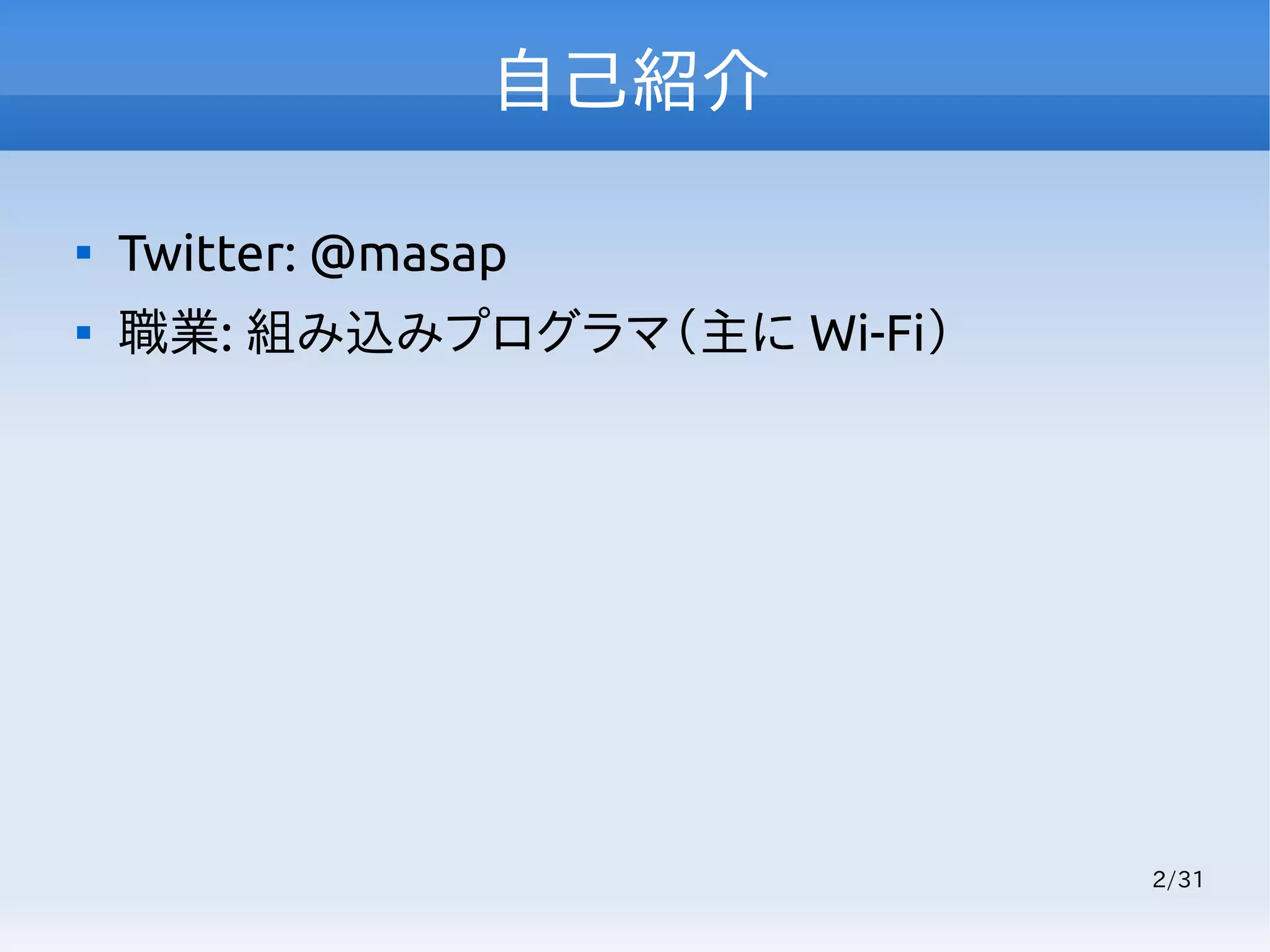

自己紹介

Twitter: @masap

職業: 組み込みプログラマ（主に Wi-Fi）

3. 3/31
目次

WoTとは

WoT における Firefox OS のポジション

Fireox OS に Web API を追加する

Web API の標準化

4. 4/31
WoT とは

5. 5/31
おさらい

今日のタイトルは「攻めるぞ WoT！」

まず、そもそも WoT って何？を、おさらい。

6. 6/31
IoT (Internet of Things)

様々なモノをインターネットに接続

クラウド上のコンピュータで

情報を集計

デバイスの制御

クラウド
モノ
新宿区で
交通事故発生信号、ディジタル標識
の制御

7. 7/31
WoT (Web of Things)

Web = HTTP ？

IoT = IP、Web = HTTP → 大差ない

アプリ
HTTP
IP
モノ
アプリ
モノ
IP
IoT WoT

8. 8/31
WoT (Web of Things)

Web = ブラウザ？

全て JavaScript で書けるようになる

ブラウザ
HTTP
IP
モノ
WoT
アプリアプリ
IP
モノ
IoT
C
C/Java
JavaScript

9. 9/31
プラットフォームとしてのブラウザ

Web = ブラウザの方がしっくりくる

モノへのアクセスやネットワーク接続もブラウザ経由で
行う

モノの制御もHTTPもJavaScriptでできる

IoTの場合はモノの制御はC言語等で行う必要がある

⇒ブラウザ自体がプラットフォームになる

これが WoT ではないか


10. 10/31
WoT における Firefox OS のポジション

11. 11/31
全てのモノにブラウザが必要？

Smart Endpoint vs Dumb Endpoint

IoTにおいて議論になる問題

クラウドにつながる「モノ」は優秀であるべきか？

Smart と Dumb の両極で考えるのではなく中間層を設
けてはどうか ⇒ フォグコンピューティング

Smart Endpoint Dumb Endpoint
単純な動作しかできない
- 取得したデータを上に伝える
- 指示された動作を行う
複雑な動作ができる
- データの集計/分析結果を上に伝える
- 自律動作ができる

12. 12/31
フォグコンピューティングとは

クラウド層とモノ層の間にフォグ層を置く
クラウド
モノ
クラウド
モノ
フォグ
データ受信サーバ、データベース、
統計分析サーバ等
温度、加速度、放射線等各種センサー
クラウド
コンピューティング
フォグ
コンピューティング
データの集計、フォーマット変換等

13. 13/31
フォグ層の例
クラウド
モノ
フォグ
AI により最適な都市計画を提案
フォグ
モノ
新宿区で
交通事故発生信号、ディジタル標識
の制御
近隣地区への通知
事故統計情報

14. 14/31
フォグコンピューティング製品

Cisco

フォグコンピューティングはそもそも Cisco が提唱

Cisco IOx というフォグ開発プラットフォームがある

高価なため世界的な大企業以外は導入が困難

15. 15/31
Firefox OS でフォグ

Firefox OS

Firefox OS でフォグという手もあるのでは？

Chrome、Safari、IE と比較してハードウェアにアクセスする
Web API が最も充実しているため

16. 16/31
フォグのために必要なもの

Firefox OS からのハードウェア制御が必要

Firefox OS は全てが Web

Android の NDK のような仕組みは無い

ネイティブ言語は使用できない

JavaScript でハードウェアを制御しなければならない

17. 17/31
Webからモノを制御する方法 その１

ネットワーク経由で制御

HTTP, nodejs, WebSocket, WebRTC

こちらは既にできている
センサーFirefox OS
ネットワーク

18. 18/31
Webからモノを制御する方法 その２

ローカルで制御

ネットワークを介さず制御

この方法はまだできない ⇒ 無いなら作る
⇒Web API 新設
センサー
直接接続Firefox OS

19. 19/31
Fireox OS に Web API を追加する

20. 20/31
Web API とは

二種類のWeb API

Web 上のサービスとして提供

Twitter API、Youtube API、...

ブラウザ上のJavaScript API （今日扱うのはこちら）

navigator.getUserMedia, navigator.geolocation, ...

21. 21/31
ハードウェアを制御するWeb API

何を作るのか

navigator.getusermedia のように
navigator.hardwareaccessxxx のような API を作る

どうやって新しい Web API を作るのか

Firefox を修正する

22. 22/31
Firefox を修正する

Firefox では Gecko が Web API を実装している

なので Gecko にコードを追加することで新しい Web API を作
ることができる

gecko/dom/geolocation 等
Gecko
Web アプリ
Web API

23. 23/31
必要な Web API は

IoTでよく使うハードウェア

入力側: センサー

出力側: モーター

どちらもインターフェイスは GPIO や I2C が多い

GPIO 及び I2C を扱う Web API を作れば良い

24. 24/31
GPIO とは

GPIOとは

General Purpose Input/Output（汎用入出力）の略。

コンピュータと周辺機器を接続するためのピン。

ピン番号を指定して、 on/off を設定したり、 on/off を
読み取ったりできる。

LED やモーターの on/off を制御できる。

25. 25/31
I2C とは

I2Cバスとは

シリアル通信のためのバス

GPIO では on/off しか制御できないのに対し、値を読
み書きする等、細かく制御できる

センサーやモーター等、このバスで接続するモノは多い

26. 26/31
Web GPIO API

Web GPIO API （抜粋）

navigator.requestGPIOAccess()

GPIO アクセスオブジェクトを取得する

gpio.ports.get(GPIOピン番号)

GPIO ポートオブジェクトを取得する

port.write(value)

ポートへの書き込み

port.read()

ポートからの値の読み出し

27. 27/31
Web I2C API

Web I2C API （検討中）

navigator.requestI2CAccess(デバイス名,アドレス)

I2c デバイスの取得

i2c_device.write/read(レジスタアドレス, 値);

レジスタへの書き込み、レジスタの読み取り

例

DRV8830 を用いたモーター制御
var i2c_device =
navigator.requestI2CAccess("/dev/i2c-1", 0x64);
i2c_device.write(0x00, 0xfd);

28. 28/31
Web API の標準化

29. 29/31
標準化

WoT=Gecko だけとは限らない

V8 や Trident でも WoT

標準化が必要

Web GPIO は W3C Browsers and Robotics
Community Groupにて標準化検討中
http://www.w3.org/community/browserobo/

30. 30/31
議論の例

Promise vs 戻り値

Promise

長所: 非同期処理ができる

短所: ネストが深くなる

戻り値

長所: ネスト無く書ける

短所: 非同期処理ができない

31. 31/31
以上
