Presentation om elektricitet. Fysik för förberedelseklass årskurs 7-9.

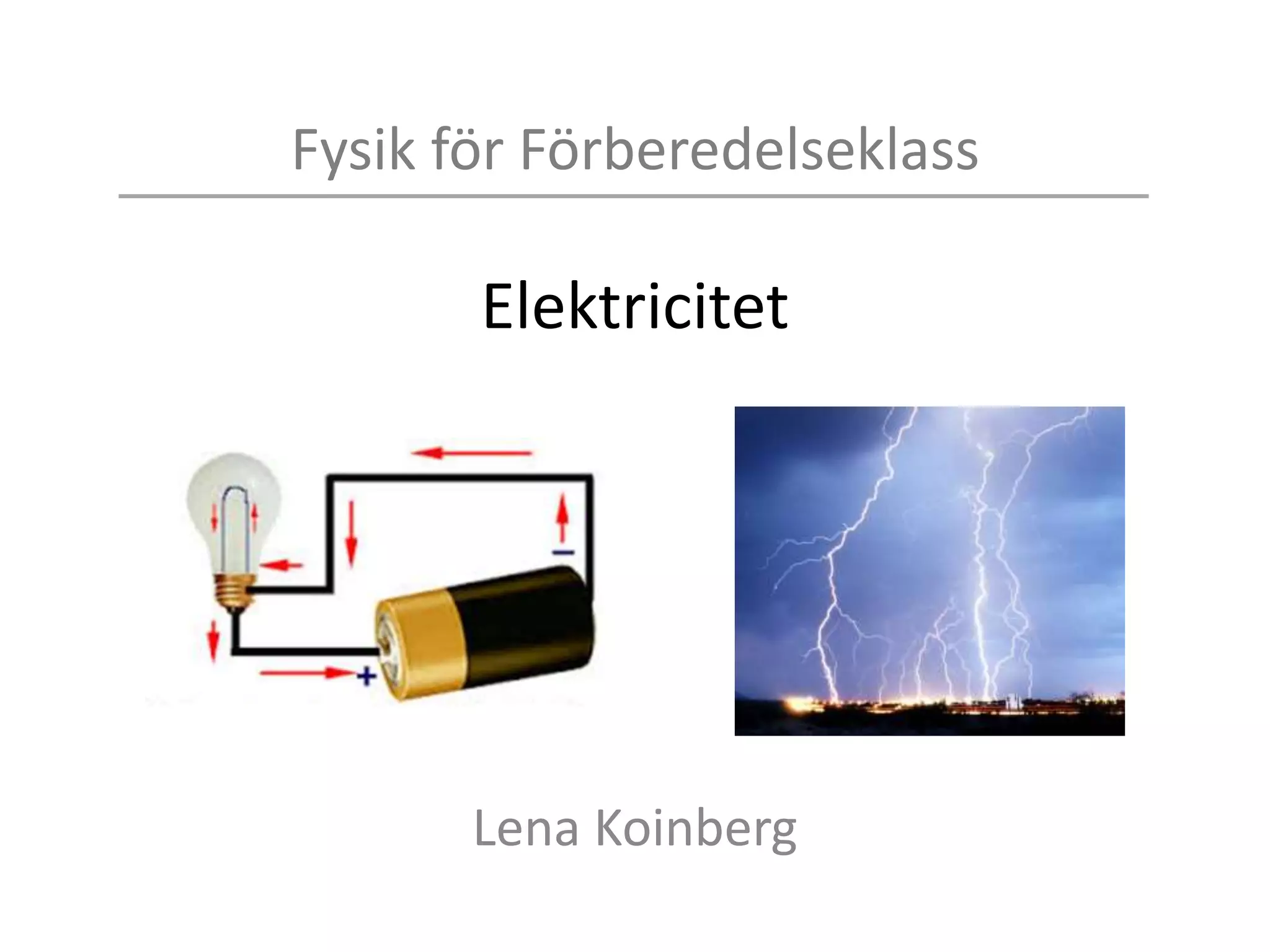

1. Fysik för Förberedelseklass
Elektricitet
Lena Koinberg

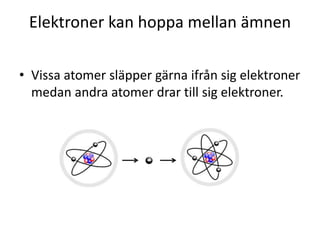

2. Elektroner kan hoppa mellan ämnen
• Vissa atomer släpper gärna ifrån sig elektroner
medan andra atomer drar till sig elektroner.

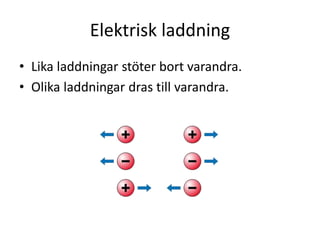

3. Elektrisk laddning
• Lika laddningar stöter bort varandra.
• Olika laddningar dras till varandra.

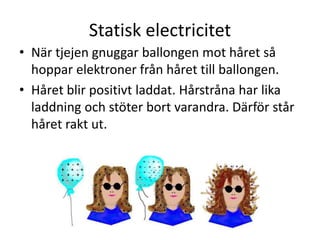

4. Statisk electricitet
• När tjejen gnuggar ballongen mot håret så
hoppar elektroner från håret till ballongen.
• Håret blir positivt laddat. Hårstråna har lika
laddning och stöter bort varandra. Därför står
håret rakt ut.

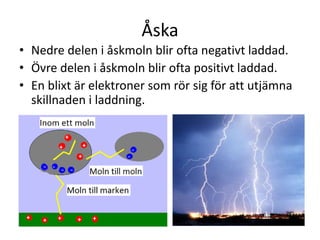

5. Åska
• Nedre delen i åskmoln blir ofta negativt laddad.
• Övre delen i åskmoln blir ofta positivt laddad.
• En blixt är elektroner som rör sig för att utjämna
skillnaden i laddning.

6. Sluten krets
• I ett batteri finns en pluspol och en minuspol.
– Pluspolen har brist på elektroner.
– Minuspolen har överskott på elektroner.
• Om man kopplar ihop batteriets pluspol och dess
minuspol med en ledning så uppstår en sluten
krets.
• Elektroner kan röra sig i ledningen då det är en
sluten krets.

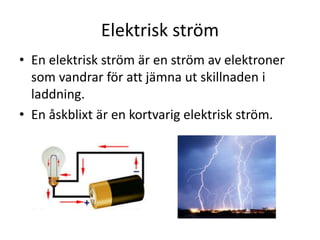

7. Elektrisk ström
• En elektrisk ström är en ström av elektroner
som vandrar för att jämna ut skillnaden i
laddning.
• En åskblixt är en kortvarig elektrisk ström.

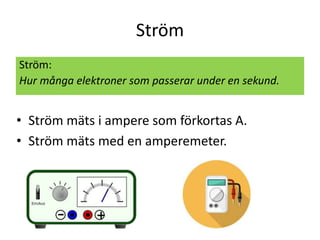

8. Ström
Ström:
Hur många elektroner som passerar under en sekund.
• Ström mäts i ampere som förkortas A.
• Ström mäts med en amperemeter.

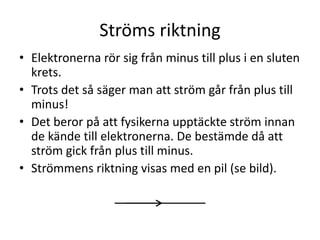

9. Ströms riktning
• Elektronerna rör sig från minus till plus i en sluten
krets.
• Trots det så säger man att ström går från plus till
minus!
• Det beror på att fysikerna upptäckte ström innan
de kände till elektronerna. De bestämde då att
ström gick från plus till minus.
• Strömmens riktning visas med en pil (se bild).

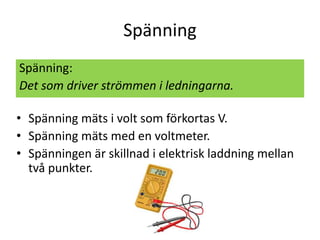

10. Spänning
Spänning:
Det som driver strömmen i ledningarna.
• Spänning mäts i volt som förkortas V.
• Spänning mäts med en voltmeter.
• Spänningen är skillnad i elektrisk laddning mellan
två punkter.

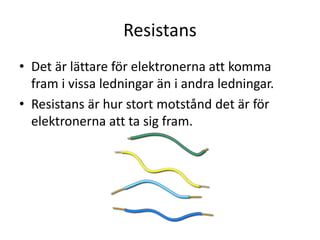

11. Resistans
• Det är lättare för elektronerna att komma
fram i vissa ledningar än i andra ledningar.
• Resistans är hur stort motstånd det är för
elektronerna att ta sig fram.

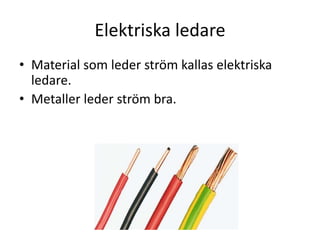

12. Elektriska ledare
• Material som leder ström kallas elektriska
ledare.
• Metaller leder ström bra.

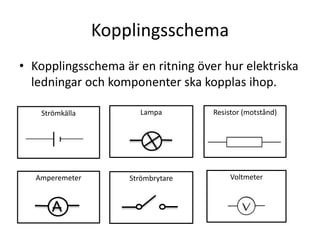

13. Amperemeter
Kopplingsschema
• Kopplingsschema är en ritning över hur elektriska
ledningar och komponenter ska kopplas ihop.
Strömkälla
Strömbrytare
Lampa Resistor (motstånd)
Voltmeter

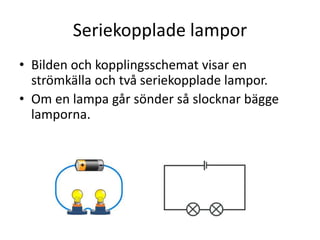

14. Seriekopplade lampor
• Bilden och kopplingsschemat visar en
strömkälla och två seriekopplade lampor.
• Om en lampa går sönder så slocknar bägge
lamporna.

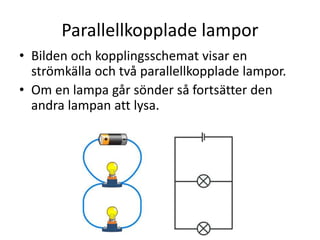

15. Parallellkopplade lampor
• Bilden och kopplingsschemat visar en
strömkälla och två parallellkopplade lampor.
• Om en lampa går sönder så fortsätter den
andra lampan att lysa.

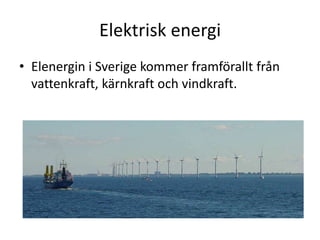

16. Elektrisk energi
• Elenergin i Sverige kommer framförallt från
vattenkraft, kärnkraft och vindkraft.
