1. Unidade 3: Estruturas
 Definición
 Clasificación
 Historia
 Tipos de esforzos
 Elementos dunha estrutura
 Estruturas resistentes
 Tipos de estruturas artificiais
1

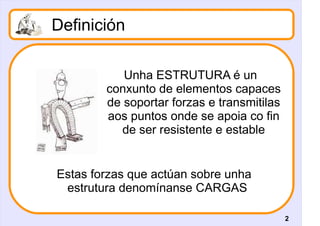

2. Definición
Unha ESTRUTURA é un
conxunto de elementos capaces
de soportar forzas e transmitilas
aos puntos onde se apoia co fin
de ser resistente e estable
Estas forzas que actúan sobre unha
estrutura denomínanse CARGAS
2

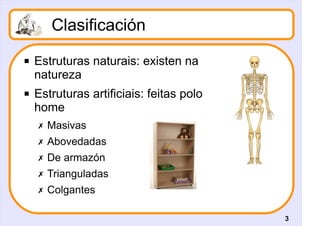

3. Clasificación
 Estruturas naturais: existen na
natureza
 Estruturas artificiais: feitas polo
home
✗ Masivas
✗ Abovedadas
✗ De armazón
✗ Trianguladas
✗ Colgantes
3

4. Historia
 Antigüidade
 Roma
 Idade Media
 Gótico
 Revolución industrial
 Actualidade
4

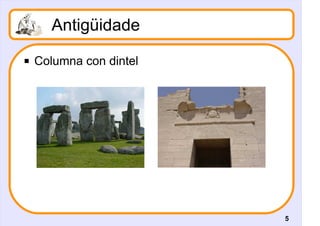

5. Antigüidade
 Columna con dintel
5

6. Roma
 Arcos, bóveda, cúpula
6

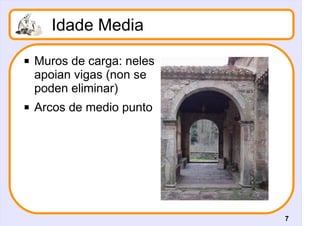

7. Idade Media
 Muros de carga: neles
apoian vigas (non se
poden eliminar)
 Arcos de medio punto
7

8. Gótico
 Arco oxival
8

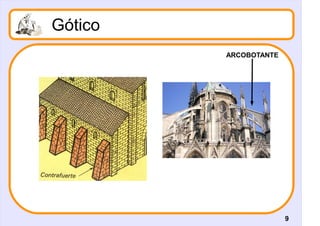

9. Gótico
ARCOBOTANTE
9

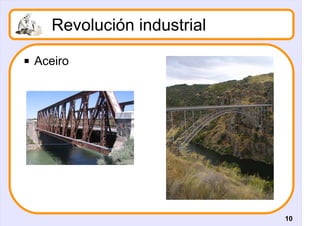

10. Revolución industrial
 Aceiro
10

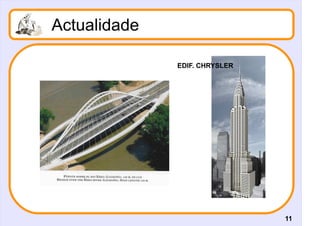

11. Actualidade
EDIF. CHRYSLER
11

12. Actualidade
12

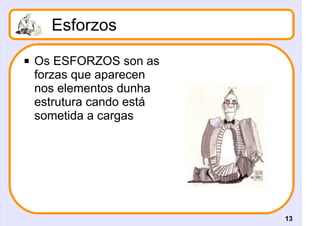

13. Esforzos
 Os ESFORZOS son as
forzas que aparecen
nos elementos dunha
estrutura cando está
sometida a cargas
13

14. Tipos de esforzos
 Tracción
 Compresión
 Flexión
 Cizalla
 Torsión
14

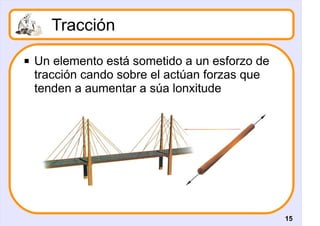

15. Tracción
 Un elemento está sometido a un esforzo de
tracción cando sobre el actúan forzas que
tenden a aumentar a súa lonxitude
15

16. Compresión
 Un elemento está sometido a un esforzo de
compresión cando sobre el actúan forzas que
tenden a diminuír a súa lonxitude
16

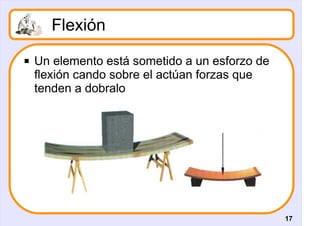

17. Flexión
 Un elemento está sometido a un esforzo de
flexión cando sobre el actúan forzas que
tenden a dobralo
17

18. Cortadura ou cizalla
 Un elemento está
sometido a un esforzo de
cortadura ou cizalla
cando as forzas que
actúan paralelamente á
súa sección tenden a
cortalo (desprazar unha
sección respecto a outra)
18

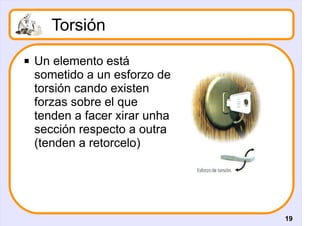

19. Torsión
 Un elemento está
sometido a un esforzo de
torsión cando existen
forzas sobre el que
tenden a facer xirar unha
sección respecto a outra
(tenden a retorcelo)
19

20. Esforzos
1 2
3
20

21. Esforzos
21

22. Esforzos
22

23. Esforzos
23

24. Elementos dunha estrutura
 Alicerces ou cimentos  Tirantes
 Columnas e piares  Escuadras
 Vigas  Barras (perfís)
 Forxados  Nós
 Bovedilla  Arcos e outros
24

25. Elementos dunha estrutura
 Alicerces: forman a
base resistente sobre a
que se apoia unha
estrutura
 Columnas e piares:
elementos verticais
 Vigas: elementos
horizontais
25

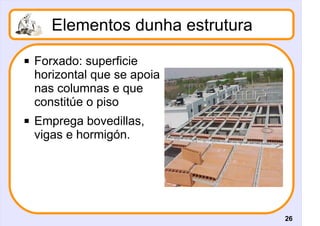

26. Elementos dunha estrutura
 Forxado: superficie
horizontal que se apoia
nas columnas e que
constitúe o piso
 Emprega bovedillas,
vigas e hormigón.
26

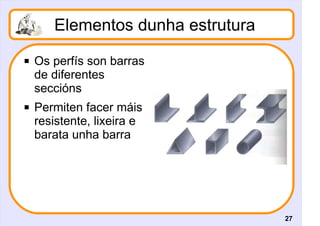

27. Elementos dunha estrutura
 Os perfís son barras
de diferentes
seccións
 Permiten facer máis
resistente, lixeira e
barata unha barra
27

28. Elementos dunha estrutura
 Tirantes: cables ou barras que soportan
esforzos de tracción
TIRANTE
28

29. Elementos dunha estrutura
 Un nó é un punto de unión de dúas barras
29

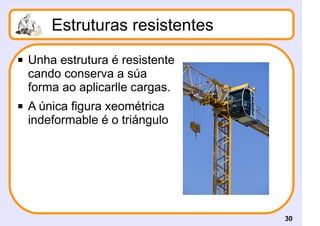

30. Estruturas resistentes
 Unha estrutura é resistente
cando conserva a súa
forma ao aplicarlle cargas.
 A única figura xeométrica
indeformable é o triángulo
30

31. Realizar a triangulación de...
31

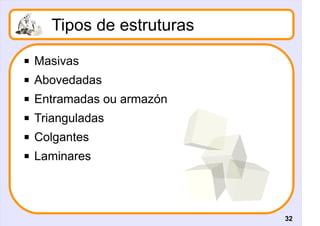

32. Tipos de estruturas
 Masivas
 Abovedadas
 Entramadas ou armazón
 Trianguladas
 Colgantes
 Laminares
32

33. Estruturas masivas
 Predomina unha gran concentración de
material
33

34. Estruturas abovedadas
 Predominan os arcos, as bóvedas e as
cúpulas.
 Pontes, túneles
34

35. Estruturas entramadas
 Formadas por elementos
verticais e horizontais
entrecruzados
 Utilizan vigas e columnas
35

36. Estruturas trianguladas
 Formadas pola unión
dun elevado número
de triángulos
 Empregan barras
(perfís)
36

37. Estruturas colgantes
 Sustentadas por
cables ou perfís
suxeitos a
elementos de
soporte
 Moitas veces
combinadas con
estruturas
triangulares
37

38. Estruturas laminares
 Están formadas por láminas de material
 As carcasas dos electrodomésticos
38
