1. REPASO ELECTRICIDADE
Elementos básicos de un circuíto eléctrico:
Operadores que producen corrente eléctrica (c.e.)
Operadores que conducen a c.e.
Operadores que transforman a c.e.
Operadores que controlan o paso da c.e.
Magnitudes eléctricas básicas:
Voltaxe
Intensidade
Resistencia
Lei de Ohm
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

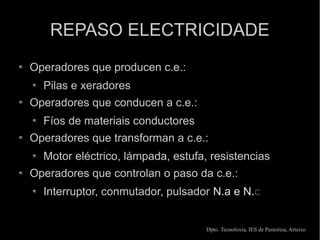

2. REPASO ELECTRICIDADE
Operadores que producen c.e.:
Pilas e xeradores
Operadores que conducen a c.e.:
Fíos de materiais conductores
Operadores que transforman a c.e.:
Motor eléctrico, lámpada, estufa, resistencias
Operadores que controlan o paso da c.e.:
Interruptor, conmutador, pulsador N.a e N.c
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo
3. REPASO ELECTRICIDADE
Magnitudes básicas:
MAGNITUDE DEFINCIÓN UNIDADES
Oposición que ofrecen os OHMS (Ω)
RESISTENCIA materiais ao paso da KΩ = 1000 Ω = 10 3 Ω
corrente eléctrica MΩ = 1000000Ω = 106 Ω
Número de cargas que
AMPERES (A)
INTENSIDADE atravesa a sección dun
MA = 0,001A = 10-3A
conductor na unidade de
μA= 0,000001A = 10-6A
tempo
Diferenza da carga ou VOLTS (V)
enerxía que existente KV = 1000000V = 103 V
VOLTAXE
nos extremos dun MV= 1000V
conductor
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

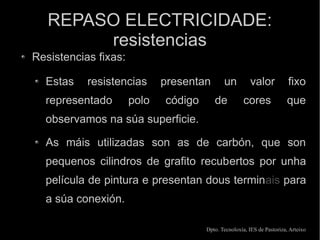

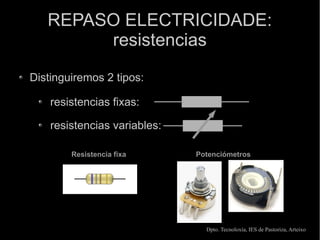

5. REPASO ELECTRICIDADE:
resistencias
Resistencias fixas:
Estas resistencias presentan un valor fixo
representado polo código de cores que
observamos na súa superficie.
As máis utilizadas son as de carbón, que son
pequenos cilindros de grafito recubertos por unha
película de pintura e presentan dous terminais para
a súa conexión.
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo
6. RESISTENCIAS VARIABLES:
potenciómetro
O seu valor pode modificarse manualmente,
desprazando un cursor ou facendo xirar un eixe.
A resistencia varía dende 0 ohmios ate un valor
máximo indicado no potenciómetro
Aplicacións
Termostato manual dunha calefacción
Control do volume dun aparato de radio
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

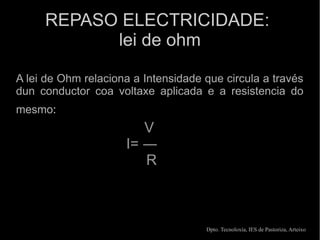

7. REPASO ELECTRICIDADE:
lei de ohm
A lei de Ohm relaciona a Intensidade que circula a través
dun conductor coa voltaxe aplicada e a resistencia do
mesmo:
V
I= ―
R
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

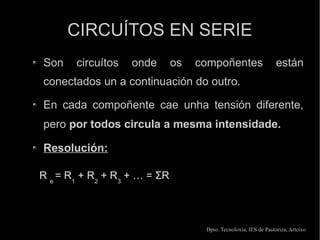

8. CIRCUÍTOS EN SERIE
Son circuítos onde os compoñentes están
conectados un a continuación do outro.
En cada compoñente cae unha tensión diferente,
pero por todos circula a mesma intensidade.
Resolución:
R e = R1 + R2 + R3 + … = ΣR
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

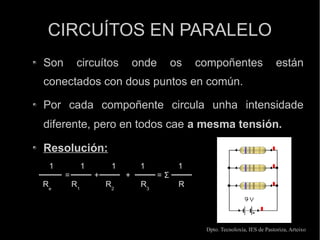

9. CIRCUÍTOS EN PARALELO
Son circuítos onde os compoñentes están
conectados con dous puntos en común.
Por cada compoñente circula unha intensidade
diferente, pero en todos cae a mesma tensión.
Resolución:
1 1 1 1 1
= + + =Σ
Re R1 R2 R3 R
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo
10. CIRCUÍTOS MIXTOS
Son circuítos que presentan compoñentes
conectados tanto en serie coma en paralelo.
Resolución:
Non hai norma fixa para
resolver este tipo de circuítos.
Teremos que calcular resistencias
equivalentes por tramos.
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo
11. POTENCIA E ENERXÍA
Magnitude eléctrica que mide a enerxía consumida
por unidade de tempo.
Represéntase por P e mídese en vatios (W).
Se por un compoñente circula unha intensidade de
corrente I e está alimentado a unha tensión V,
entón, a potencia que consume pode calcularse
como: P=V·I
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

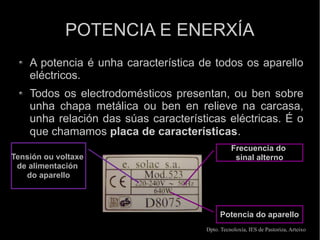

12. POTENCIA E ENERXÍA
A potencia é unha característica de todos os aparello
eléctricos.
Todos os electrodomésticos presentan, ou ben sobre
unha chapa metálica ou ben en relieve na carcasa,
unha relación das súas características eléctricas. É o
que chamamos placa de características.
Frecuencia do
Tensión ou voltaxe sinal alterno
de alimentación
do aparello
Potencia do aparello
Dpto. Tecnoloxía, IES de Pastoriza, Arteixo

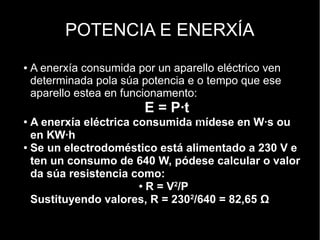

13. POTENCIA E ENERXÍA
● A enerxía consumida por un aparello eléctrico ven
determinada pola súa potencia e o tempo que ese
aparello estea en funcionamento:
E = P·t
V2
● A enerxía eléctrica consumida mídese en W·s ou
R=
P
en KW·h
● Se un electrodoméstico está alimentado a 230 V e
ten un consumo de 640 W, pódese calcular o valor
da súa resistencia como:
● R = V2/P
Sustituyendo valores, R = 2302/640 = 82,65 Ω

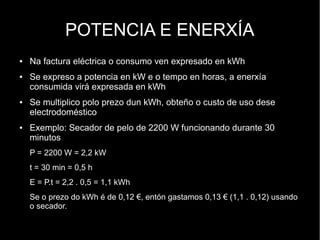

14. POTENCIA E ENERXÍA
● Na factura eléctrica o consumo ven expresado en kWh
● Se expreso a potencia en kW e o tempo en horas, a enerxía
consumida virá expresada en kWh
● Se multiplico polo prezo dun kWh, obteño o custo de uso dese
electrodoméstico
● Exemplo: Secador de pelo de 2200 W funcionando durante 30
minutos
P = 2200 W = 2,2 kW
t = 30 min = 0,5 h
E = P.t = 2,2 . 0,5 = 1,1 kWh
Se o prezo do kWh é de 0,12 €, entón gastamos 0,13 € (1,1 . 0,12) usando
o secador.
