![Το προφίλ Φορτίου
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - -
- - - - - - - - - - - - - -
Ο κατασκευαστής δηλώνει τουλάχιστον ένα προφίλ φορτίου στο
οποίο επιθυμεί να δοκιμαστεί το προϊόν του
Προφίλ
φορτίου
M L XL XXL 3XL 4XL
V40 [lt] ≥ 65 130 210 300 520 1040
Προφίλ
φορτίου
3XS XXS
XS
S
V [lt] ≤ 7 15 36](https://image.slidesharecdn.com/random-150701121219-lva1-app6892/85/Energy-Labeling-ECO-Design-5-320.jpg)
![Συμμόρφωση Ecodesign
Από 9ο 2015
Από 9ο 2017
Προφίλ
φορτίου
M L XL XXL 3XL 4XL
V40 [lt] ≥ 65 130 210 300 520 1040
ηwh
Από έκθεση
δοκιμών
V40
Από έκθεση
δοκιμών](https://image.slidesharecdn.com/random-150701121219-lva1-app6892/85/Energy-Labeling-ECO-Design-7-320.jpg)
Uploaded byGreek Solar Industry Association (EBHE)
Οι θερμαντήρες νερού υπό το πρίσμα του Energy Labeling και του ECO Design - Χρήστος Κώνστας
Παρουσίαση του Χρήστου Κώνστα την Παρασκευή 26.6.2015 στα πλαίσια της ενημερωτικής ημερίδας του ΕΚΕΦΕ ΔΗΜΟΚΡΙΤΟΣ για τα μέλη της ΕΒΗΕ, σχετικά με την εφαρμογή των κανονισμών ECODESIGN και ENERGY Labelling.
More Related Content
Similar to Οι θερμαντήρες νερού υπό το πρίσμα του Energy Labeling και του ECO Design - Χρήστος Κώνστας
Οι θερμαντήρες νερού υπό το πρίσμα του Energy Labeling και του ECO Design - Χρήστος Κώνστας
- 1. Οι θερμαντήρες νερούυπό το πρίσμα του Energy Labeling και του ECO Design Απαιτήσεις και δοκιμές Χρήστος Κώνστας, Μηχανολόγος Μηχανικός Εργαστήριο Ηλιακών & άλλων Ενεργειακών Συστημάτων / ΕΚΕΦΕ «Δημόκριτος» www.solar.demokritos.gr

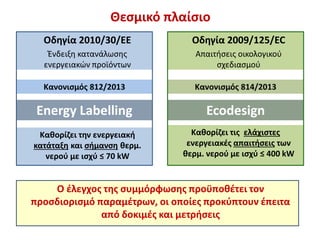

- 2. Θεσμικό πλαίσιο Οδηγία 2010/30/ΕΕ Ένδειξηκατανάλωσης ενεργειακών προϊόντων Οδηγία 2009/125/EC Απαιτήσεις οικολογικού σχεδιασμού Κανονισμός 812/2013 Κανονισμός 814/2013 Energy Labelling Ecodesign Καθορίζει την ενεργειακή κατάταξη και σήμανση θερμ. νερού με ισχύ ≤ 70 kW Καθορίζει τις ελάχιστες ενεργειακές απαιτήσεις των θερμ. νερού με ισχύ ≤ 400 kW Ο έλεγχος της συμμόρφωσης προϋποθέτει τον προσδιορισμό παραμέτρων, οι οποίες προκύπτουν έπειτα από δοκιμές και μετρήσεις

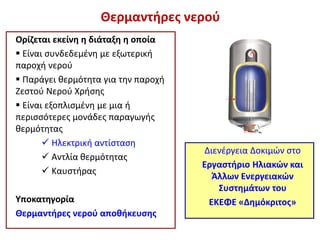

- 3. Θερμαντήρες νερού Ορίζεται εκείνηη διάταξη η οποία Είναι συνδεδεμένη με εξωτερική παροχή νερού Παράγει θερμότητα για την παροχή Ζεστού Νερού Χρήσης Είναι εξοπλισμένη με μια ή περισσότερες μονάδες παραγωγής θερμότητας Ηλεκτρική αντίσταση Αντλία θερμότητας Καυστήρας Υποκατηγορία Θερμαντήρες νερού αποθήκευσης Διενέργεια Δοκιμών στο Εργαστήριο Ηλιακών και Άλλων Ενεργειακών Συστημάτων του ΕΚΕΦΕ «Δημόκριτος»

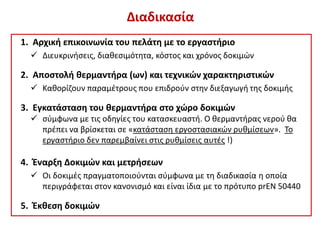

- 4. Διαδικασία 1. Αρχική επικοινωνίατου πελάτη με το εργαστήριο Διευκρινήσεις, διαθεσιμότητα, κόστος και χρόνος δοκιμών 2. Αποστολή θερμαντήρα (ων) και τεχνικών χαρακτηριστικών Καθορίζουν παραμέτρους που επιδρούν στην διεξαγωγή της δοκιμής 3. Εγκατάσταση του θερμαντήρα στο χώρο δοκιμών σύμφωνα με τις οδηγίες του κατασκευαστή. Ο θερμαντήρας νερού θα πρέπει να βρίσκεται σε «κατάσταση εργοστασιακών ρυθμίσεων». Το εργαστήριο δεν παρεμβαίνει στις ρυθμίσεις αυτές !) 4. Έναρξη Δοκιμών και μετρήσεων Οι δοκιμές πραγματοποιούνται σύμφωνα με τη διαδικασία η οποία περιγράφεται στον κανονισμό και είναι ίδια με το πρότυπο prEN 50440 5. Έκθεση δοκιμών
- 5. Το προφίλ Φορτίου -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - Ο κατασκευαστής δηλώνει τουλάχιστον ένα προφίλ φορτίου στο οποίο επιθυμεί να δοκιμαστεί το προϊόν του Προφίλ φορτίου M L XL XXL 3XL 4XL V40 [lt] ≥ 65 130 210 300 520 1040 Προφίλ φορτίου 3XS XXS XS S V [lt] ≤ 7 15 36

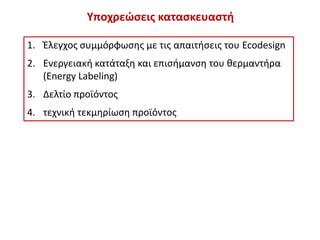

- 6. Υποχρεώσεις κατασκευαστή 1. Έλεγχοςσυμμόρφωσης με τις απαιτήσεις του Ecodesign 2. Ενεργειακή κατάταξη και επισήμανση του θερμαντήρα (Energy Labeling) 3. Δελτίο προϊόντος 4. τεχνική τεκμηρίωση προϊόντος

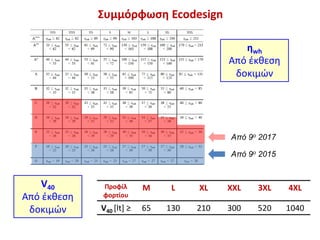

- 7. Συμμόρφωση Ecodesign Από 9ο2015 Από 9ο 2017 Προφίλ φορτίου M L XL XXL 3XL 4XL V40 [lt] ≥ 65 130 210 300 520 1040 ηwh Από έκθεση δοκιμών V40 Από έκθεση δοκιμών

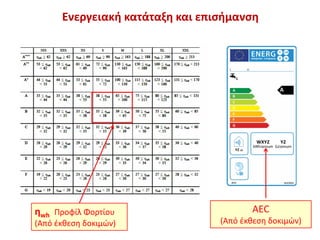

- 8. Ενεργειακή κατάταξη καιεπισήμανση ηwh Προφίλ Φορτίου (Από έκθεση δοκιμών) AEC (Από έκθεση δοκιμών)

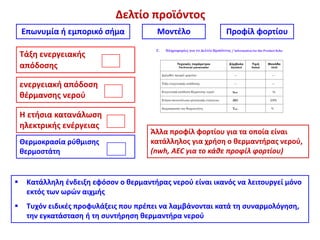

- 9. Δελτίο προϊόντος Επωνυμία ήεμπορικό σήμα Μοντέλο Προφίλ φορτίου Τάξη ενεργειακής απόδοσης ενεργειακή απόδοση θέρμανσης νερού H ετήσια κατανάλωση ηλεκτρικής ενέργειας Θερμοκρασία ρύθμισης θερμοστάτη Κατάλληλη ένδειξη εφόσον ο θερμαντήρας νερού είναι ικανός να λειτουργεί μόνο εκτός των ωρών αιχμής Τυχόν ειδικές προφυλάξεις που πρέπει να λαμβάνονται κατά τη συναρμολόγηση, την εγκατάσταση ή τη συντήρηση θερμαντήρα νερού Άλλα προφίλ φορτίου για τα οποία είναι κατάλληλος για χρήση ο θερμαντήρας νερού, (nwh, AEC για το κάθε προφίλ φορτίου)
- 10. Ευχαριστώ για τηνπροσοχή σας!
- 11.

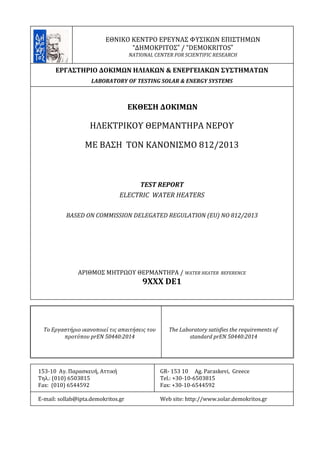

- 12. ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ& ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ / ΕΚΕΦΕ ‘’ΔΗΜΟΚΡΙΤΟΣ’’ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS / NCSR ‘’DEMOKRITOS’’ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΘΕΡΜΑΝΤΗΡΑ / HEATER REFERENCE : 9ΧΧΧ DE1 prEN 50440/2014 ΕΔΚ 16.2 / v 1.0 Σελίδα / Page 2 από / from 8 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΗΛΕΚΤΡΙΚΟΥ ΘΕΡΜΑΝΤΗΡΑ ΝΕΡΟΥ ΜΕ ΒΑΣΗ ΤΟΝ ΚΑΝΟΝΙΣΜΟ 812/2013 TEST REPORT ELECTRIC WATER HEATER BASED ON COMMISSION DELEGATED REGULATION (EU) NO 812/2013 ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΚΕΦΕ “ΔΗΜΟΚΡΙΤΟΣ” / NCSR “DEMOKRITOS” LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS Δρ. Σ. Μπαμπαλής / Dr. S. Babalis Υπεύθυνος Δοκιμών / Responsible for Testing Δρ. Β. Μπελεσιώτης / Dr. V. Belessiotis Προϊστάμενος / Laboratory Head Ημερομηνία / Date: ΗΗ/ΜΜ/ΕΕΕΕ ΣΗΜΕΙΩΣΕΙΣ: 1) Τα αποτελέσματα αφορούν μόνο το σύστημα τo οποίo προσκομίστηκαν από τον πελάτη και στο οποίο πραγματοποιήθηκαν δοκιμές. 2) Η παρούσα έκθεση δεν πρέπει να αναπαραχθεί παρά μόνο στο σύνολό της χωρίς την γραπτή έγκριση του Εργαστηρίου. 3) Ο μετρητικός εξοπλισμός καλύπτει τις ανάγκες ακρίβειας των προτύπων. Δεν δίδονται αβεβαιότητες στα αποτελέσματα. NOTES: 1) The results are related only with the system delivered by the customer and on which tests were performed. 2) This report can be reproduced, without the writen permission of the Laboratory, only in full. 3) Measurement equipment conforms with the accuracy/precision requirements of the standards. Uncertainty of results is not provided. ΠΑΡΑΤΗΡΗΣΕΙΣ ΚΑΙ ΣΧΟΛΙΑ / COMMENTS

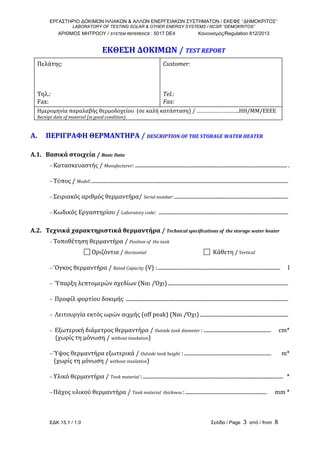

- 13. ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ& ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ / ΕΚΕΦΕ ‘’ΔΗΜΟΚΡΙΤΟΣ’’ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS / NCSR ‘’DEMOKRITOS’’ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ / SYSTEM REFERENCE : 5017 DE4 Κανονισμός/Regulation 812/2013 ΕΔΚ 15.1 / 1.0 Σελίδα / Page 3 από / from 8 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ / TEST REPORT Πελάτης: Τηλ.: Fax: Customer: Tel.: Fax: Ημερομηνία παραλαβής θερμοδοχείου (σε καλή κατάσταση) / ………………………..ΗΗ/ΜΜ/ΕΕΕΕ Receipt date of material (in good condition): Α. ΠΕΡΙΓΡΑΦΗ ΘΕΡΜΑΝΤΗΡΑ / DESCRIPTION OF THE STORAGE WATER HEATER A.1. Βασικά στοιχεία / Basic Data − Κατασκευαστής / Manufacturer: ................................................................................................................... . − Τύπος / Model:..................................................................................................................................................... − Σειριακός αριθμός θερμαντήρα/ Serial number:...................................................................................... − Κωδικός Εργαστηρίου / Laboratory code: .................................................................................................. A.2. Τεχνικά χαρακτηριστικά θερμαντήρα / Technical specifications of the storage water heater − Τοποθέτηση θερμαντήρα / Position of the tank Οριζόντια / Horizontal Κάθετη / Vertical − 'Ογκος θερμαντήρα / Rated Capacity (V) :............................................................................................. l − Ύπαρξη λεπτομερών σχεδίων (Ναι /Όχι)........................................................................................... − Προφίλ φορτίου δοκιμής ........................................................................................................................... − Λειτουργία εκτός ωρών αιχμής (off peak) (Ναι /Όχι)................................................................... − Εξωτερική διάμετρος θερμαντήρα / Outside tank diameter : ................................................... cm* (χωρίς τη μόνωση / without insulation) − Ύψος θερμαντήρα εξωτερικά / Outside tank height :.................................................................. m* (χωρίς τη μόνωση / without insulation) − Υλικό θερμαντήρα / Tank material :.......................................................................................................... * − Πάχος υλικού θερμαντήρα / Tank material thickness :.............................................................. mm *

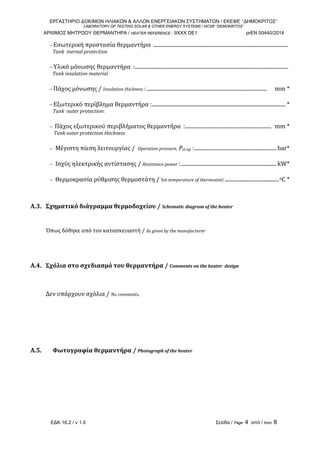

- 14. ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ& ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ / ΕΚΕΦΕ ‘’ΔΗΜΟΚΡΙΤΟΣ’’ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS / NCSR ‘’DEMOKRITOS’’ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΘΕΡΜΑΝΤΗΡΑ / HEATER REFERENCE : 9ΧΧΧ DE1 prEN 50440/2014 ΕΔΚ 16.2 / v 1.0 Σελίδα / Page 4 από / from 8 − Εσωτερική προστασία θερμαντήρα ...................................................................................................... Tank inernal protection − Υλικό μόνωσης θερμαντήρα :.................................................................................................................... Tank insulation material − Πάχος μόνωσης / Insulation thickness : ........................................................................................... mm * − Εξωτερικό περίβλημα θερμαντήρα :..................................................................................................... * Tank outer protection: − Πάχος εξωτερικού περιβλήματος θερμαντήρα :................................................................. mm * Tank outer protection thickness − Μέγιστη πίεση λειτουργίας / Operation pressure, Pst op :.............................................................. bar* − Ισχύς ηλεκτρικής αντίστασης / Resistance power :........................................................................ kW* − Θερμοκρασία ρύθμισης θερμοστάτη / Set temperature of thermostat:.........................................oC * A.3. Σχηματικό διάγραμμα θερμοδοχείου / Schematic diagram of the heater Όπως δόθηκε από τον κατασκευαστή / As given by the manufacturer A.4. Σχόλια στο σχεδιασμό του θερμαντήρα / Comments on the heater design Δεν υπάρχουν σχόλια / No comments. A.5. Φωτογραφία θερμαντήρα / Photograph of the heater

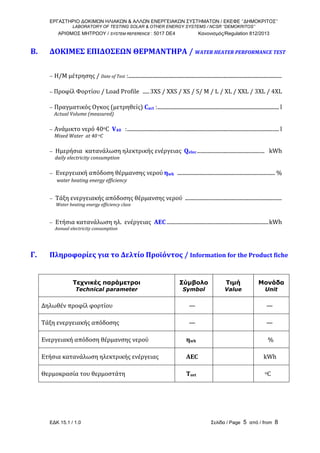

- 15. ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ& ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ / ΕΚΕΦΕ ‘’ΔΗΜΟΚΡΙΤΟΣ’’ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS / NCSR ‘’DEMOKRITOS’’ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ / SYSTEM REFERENCE : 5017 DE4 Κανονισμός/Regulation 812/2013 ΕΔΚ 15.1 / 1.0 Σελίδα / Page 5 από / from 8 B. ΔΟΚΙΜΕΣ ΕΠΙΔΟΣΕΩΝ ΘΕΡΜΑΝΤΗΡΑ / WATER HEATER PERFORMANCE TEST − Η/Μ μέτρησης / Date of Test :.................................................................................................................... − Προφίλ Φορτίου / Load Profile .....3XS / XXS / XS / S/ M / L / XL / XXL / 3XL / 4XL − Πραγματικός Ογκος (μετρηθείς) Cact :............................................................................................ l Actual Volume (measured) − Ανάμικτο νερό 40oC V40 :................................................................................................................... l Mixed Water at 40 oC − Ημερήσια κατανάλωση ηλεκτρικής ενέργειας Qelec................................................... kWh daily electricity consumption − Ενεργειακή απόδοση θέρμανσης νερού ηwh .......................................................................... % water heating energy efficiency − Tάξη ενεργειακής απόδοσης θέρμανσης νερού ......................................................................... Water heating energy efficiency class − Ετήσια κατανάλωση ηλ. ενέργειας AEC .............................................................................kWh Annual electricity consumption Γ. Πληροφορίες για το Δελτίο Προϊόντος / Information for the Product fiche Τεχνικές παράμετροι Technical parameter Σύμβολο Symbol Τιμή Value Μονάδα Unit Δηλωθέν προφίλ φορτίου — — Tάξη ενεργειακής απόδοσης — — Eνεργειακή απόδοση θέρμανσης νερού ηwh % Ετήσια κατανάλωση ηλεκτρικής ενέργειας AEC kWh Θερμοκρασία του θερμοστάτη Tset oC
- 16. ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ& ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΙΠΡΕΤΕΑ / ΕΚΕΦΕ ΔΗΜΟΚΡΙΤΟΣ ΕΔΚ 16.1/v.1 Σελίδα 1 από 1 ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΙΚΟΥ ΘΕΡΜΑΝΤΗΡΑ ΝΕΡΟΥ (δοκιμές σύμφωνα με τον Κανονισμό για την Ενεργειακή Σήμανση και τον Οικολογικό Σχεδιασμό) Αύξων Αριθμός Δοκιμής (συμπληρώνεται από το Εργαστήριο): Ζητούμενα στοιχεία από πελάτη Για την ορθή εκτέλεση της δοκιμής και την έκδοση της Έκθεσης Δοκιμών είναι απαραίτητη η αποστολή λεπτομερούς σχεδίου του Θερμαντήρα. 1. Γενικά Στοιχεία − Όνομα κατασκευαστή ................................................................................ − Τύπος (του κατασκευαστή)............................................................................... − Σειριακός αριθμός (S.N.)............................................................................ 2. Τεχνικά Στοιχεία Θερμαντήρα − Τοποθέτηση θερμαντήρα Οριζόντια Κατακόρυφη − Ύπαρξη λεπτομερών σχεδίων (Ναι /Όχι)...................................................... − Προφίλ φορτίου δοκιμής ........................................................................... (επιλέξατε μεταξύ 3ΧS/ΧΧS/ΧS/S/M/L/XL/XXL/3XL/4XL) − Λειτουργία εκτός ωρών αιχμής (off peak) (Ναι /Όχι) .................................... − Όγκος δοχείου θερμαντήρα, V ................................................................ lit − Ισχύς ηλεκτρικής αντίστασης ................................................................ kW − Διάμετρος θερμαντήρα (χωρίς μόνωση, εξωτερική), Dst .............................. m − Μήκος θερμαντήρα (χωρίς μόνωση, εξωτερική), Hst................................... m − Υλικό κατασκευής θερμαντήρα................................................................... − Πάχος υλικού κατασκευής, s …………………......................................... mm − Εσωτερική προστασία θερμαντήρα: ............................................................. − Υλικό μόνωσης και πυκνότητα.................................................................... − Πάχος μόνωσης .................................................................................. mm − Εξωτερικό περίβλημα θερμαντήρα .............................................................. − Πάχος εξωτερικού περιβλήματος θερμαντήρα ....................................... mm − Μέγιστη πίεση λειτουργίας, Pst op............................................................bar − Θερμοκρασία ρύθμισης θερμοστάτη .............................................................oC
