електромагніти

1. УРОК 08
Тема: “Електромагніти та їх
застосування”.

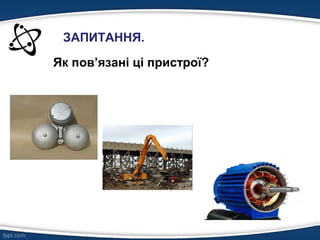

2. ЗАПИТАННЯ.
Як пов’язані ці пристрої?

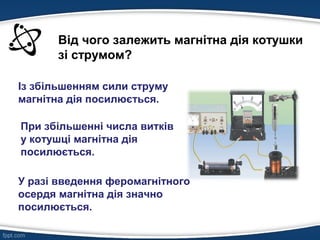

3. Від чого залежить магнітна дія котушки
зі струмом?
Із збільшенням сили струму
магнітна дія посилюється.
При збільшенні числа витків
у котушці магнітна дія
посилюється.
У разі введення феромагнітного
осердя магнітна дія значно
посилюється.

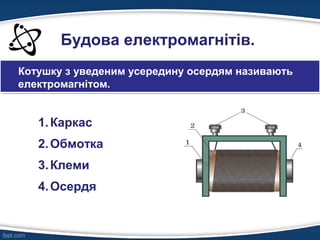

4. Будова електромагнітів.
1.Каркас
2.Обмотка
3.Клеми
4.Осердя
Котушку з уведеним усередину осердям називають
електромагнітом.

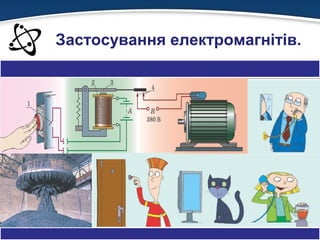

5. Застосування електромагнітів.

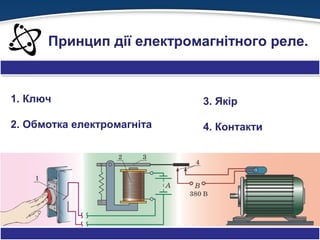

6. Принцип дії електромагнітного реле.
1. Ключ
2. Обмотка електромагніта
3. Якір
4. Контакти

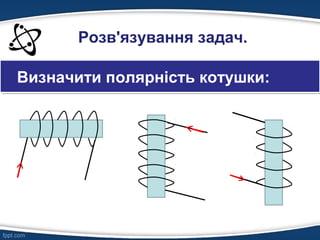

7. Розв'язування задач.
Визначити полярність котушки:

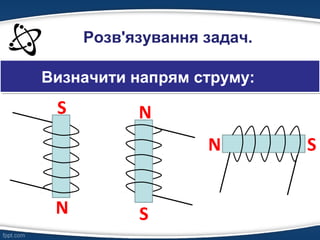

8. Розв'язування задач.
Визначити напрям струму:
N
N
NS
S
S

9. Запитання для бесіди:
1. Від чого залежить магнітна дія котушки зі
струмом?
2. Що таке електромагніт? Яка його будова?
3. Чому електромагніти набули широкого
використання в техніці?
4. Для чого призначено електромагнітне
реле?
5. Опишіть принцип дії електромагнітного
реле.

10. Домашнє завдання
Опрацювати § 6
Вправа № 1-4.
