1. LES EINES DE L’AULA DE TECNOLOGIA EINES I FUNCIONS : MARCAR : dibuixar sobre el material allò que volem obtenir. Punta de marcar : semblant al llapis però per metalls o plàstics. Regle graduat : per fer línies rectes. Escaire : Angles rectes o de 45º. Compàs : circumferències i arcs. Contrapunxó : marcar un punt. TALLAR : separar i obtenir peces de diverses formes i mides. Cúter : talls llargs i rectes en materials tous. Tisores : talls en materials prims. Alicates de tall : per tallar filferro, cables o claus prims. Xerrac : talls rectes i llargs a la fusta gruixuda.

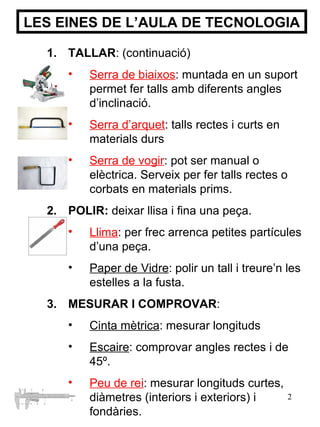

2. LES EINES DE L’AULA DE TECNOLOGIA TALLAR : (continuació) Serra de biaixos : muntada en un suport permet fer talls amb diferents angles d’inclinació. Serra d’arquet : talls rectes i curts en materials durs Serra de vogir : pot ser manual o elèctrica. Serveix per fer talls rectes o corbats en materials prims. POLIR: deixar llis a i fin a una peça. Llima : per frec arrenca petites partícules d’una peça. Paper de Vidre : polir un tall i treure’n les estelles a la fusta. MESURAR I COMPROVAR : Cinta mètrica : mesurar longituds Escaire : comprovar angles rectes i de 45º. Peu de rei : mesurar longituds curtes, diàmetres (interiors i exteriors) i fondàries.

3. LES EINES DE L’AULA DE TECNOLOGIA FORADAR : Barrina : fer petits forats a materials tous. Trepant de mà : maquina eina per fer forats, mitjançant una broca. Trepant de sobretaula : igual que el trepant de mà, però va muntat sobre un suport, que el fa baixar perpendicular a la peça. SUBJECTAR: Cargol de banc : per subjectar peces i poder treballar-les amb altres eines. Serjant : per subjectar les peces a la taula de treball o mantenir juntes 2 peces que volem unir. Alicates : Per subjectar peces de petittes dimensions. MUNTAR I DESMUNTAR : Tornavís : Serveix per cargolar i descargolar. La punta sol ser plana o d’estrella i la triarem en funció del cargol. Martell de pena i martell de plàstic: Serveixen per clavar claus

4. LES EINES DE L’AULA DE TECNOLOGIA MUNTAR I DESMUNTAR : (continuació) Clau anglesa : Serveix per cargolar i descargolar. Pot variar la mida de la mordaça . Clau fixa : Serveixen per cargolar i descargolar. No poden variar de mides. Clau fixa colzada : Serveixen per cargolar i descargolar. No poden variar de mides. Permeten accedir a zones enfonsades. Clau allen : Serveixen per cargolar i descargolar. No poden variar de mides. Tan sols serveixen per cargols tipus “allen”.

5. LES EINES DE L’AULA DE TECNOLOGIA EXEMPLE : Volem obtenir la següent peça amb fullola.

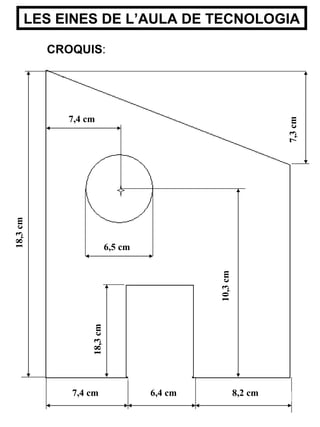

6. LES EINES DE L’AULA DE TECNOLOGIA CROQUIS : 6,5 cm 6,4 cm 7,4 cm 8,2 cm 18,3 cm 7,3 cm 10,3 cm 7,4 cm 18,3 cm

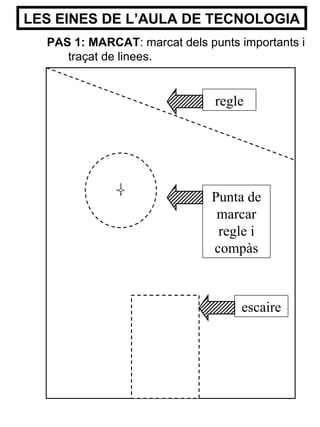

7. LES EINES DE L’AULA DE TECNOLOGIA PAS 1: MARCAT : marcat dels punts importants i traçat de linees. Punta de marcar regle i compàs escaire regle

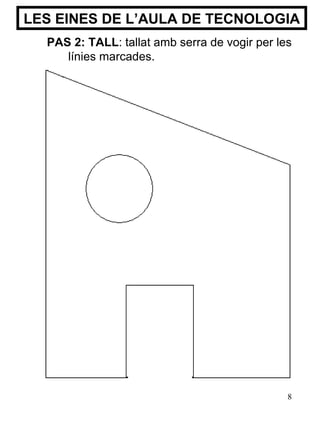

8. LES EINES DE L’AULA DE TECNOLOGIA PAS 2: TALL : tallat amb serra de vogir per les línies marcades.

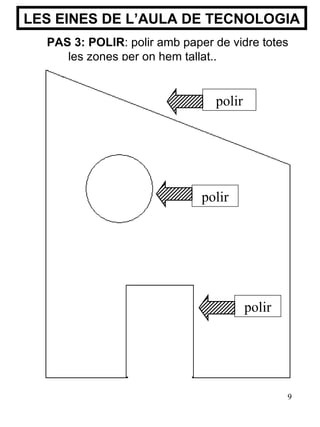

9. LES EINES DE L’AULA DE TECNOLOGIA PAS 3: POLIR : polir amb paper de vidre totes les zones per on hem tallat.. polir polir polir

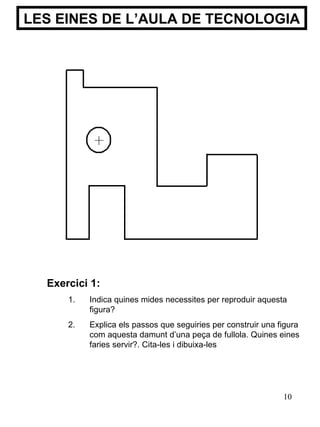

10. LES EINES DE L’AULA DE TECNOLOGIA Exercici 1: Indica quines mides necessites per reproduir aquesta figura? Explica els passos que seguiries per construir una figura com aquesta damunt d’una peça de fullola. Quines eines faries servir?. Cita-les i d ibuixa-les

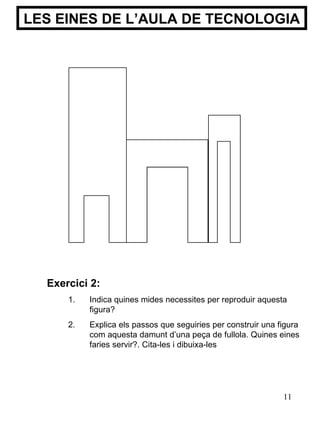

11. LES EINES DE L’AULA DE TECNOLOGIA Exercici 2: Indica quines mides necessites per reproduir aquesta figura? Explica els passos que seguiries per construir una figura com aquesta damunt d’una peça de fullola. Quines eines faries servir?. Cita-les i dibuixa-les
