  EINES I MÀQUINES-EINESDEL TALLER DE TECNOLOGIA Glòria García García INS CAN PLANAS Següent
• 2.

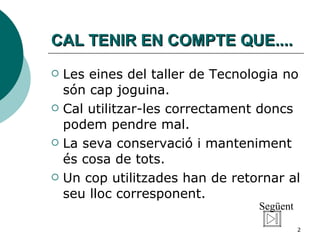

  CAL TENIR ENCOMPTE QUE.... Les eines del taller de Tecnologia no són cap joguina. Cal utilitzar-les correctament doncs podem pendre mal. La seva conservació i manteniment és cosa de tots. Un cop utilitzades han de retornar al seu lloc corresponent. Següent
• 3.

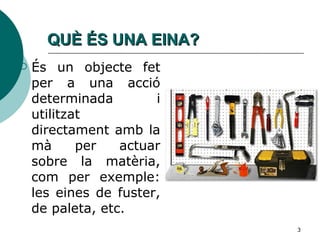

  QUÈ ÉS UNAEINA? És un objecte fet per a una acció determinada i utilitzat directament amb la mà per actuar sobre la matèria, com per exemple: les eines de fuster, de paleta, etc.
• 4.

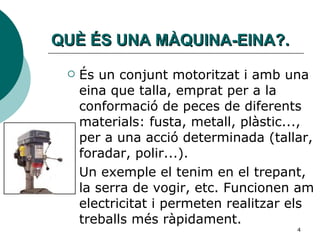

  QUÈ ÉS UNAMÀQUINA-EINA?. És un conjunt motoritzat i amb una eina que talla, emprat per a la conformació de peces de diferents materials: fusta, metall, plàstic..., per a una acció determinada (tallar, foradar, polir...). Un exemple el tenim en el trepant, la serra de vogir, etc. Funcionen am electricitat i permeten realitzar els treballs més ràpidament.

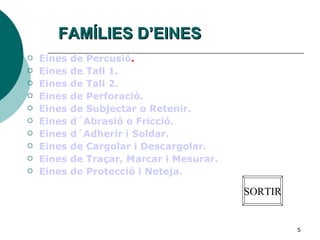

• 5.
  FAMÍLIES D’EINES Einesde Percusió . Eines de Tall 1. Eines de Tall 2. Eines de Perforació. Eines de Subjectar o Retenir. Eines d´Abrasió o Fricció. Eines d´Adherir i Soldar. Eines de Cargolar i Descargolar. Eines de Traçar, Marcar i Mesurar. Eines de Protecció i Neteja. SORTIR
• 6.

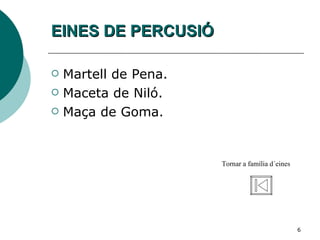

  EINES DE PERCUSIÓMartell de Pena. Maceta de Niló. Maça de Goma. Tornar a família d´eines
• 7.

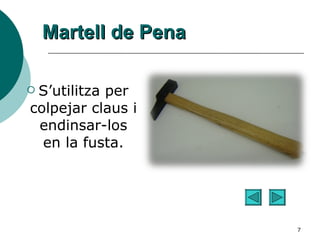

  Martell de PenaS’utilitza per colpejar claus i endinsar-los en la fusta.
• 8.

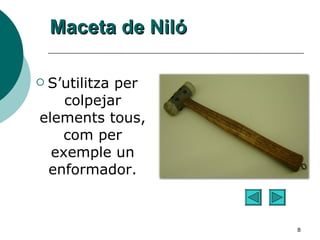

  Maceta de NilóS’utilitza per colpejar elements tous, com per exemple un enformador.
• 9.

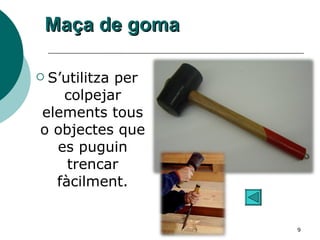

  Maça de gomaS’utilitza per colpejar elements tous o objectes que es puguin trencar fàcilment.
• 10.

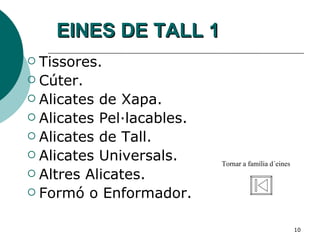

  EINES DE TALL1 Tissores. Cúter. Alicates de Xapa. Alicates Pel·lacables. Alicates de Tall. Alicates Universals. Altres Alicates. Formó o Enformador. Tornar a família d´eines
• 11.

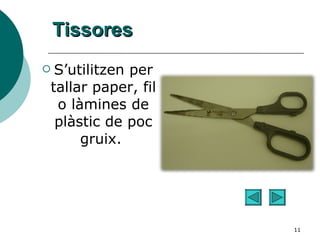

  Tissores S’utilitzen pertallar paper, fil o làmines de plàstic de poc gruix.
• 12.

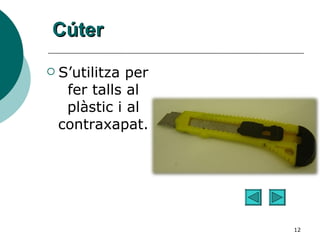

  Cúter S’utilitza perfer talls al plàstic i al contraxapat.
• 13.

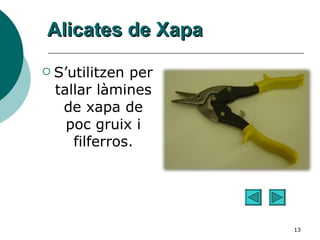

  Alicates de XapaS’utilitzen per tallar làmines de xapa de poc gruix i filferros.
• 14.

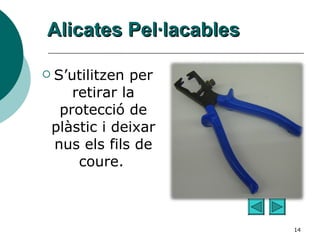

  Alicates Pel·lacables S’utilitzenper retirar la protecció de plàstic i deixar nus els fils de coure.
• 15.

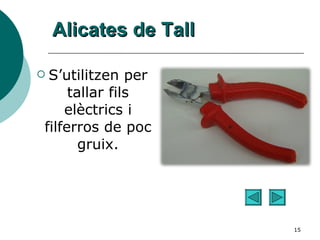

  Alicates de TallS’utilitzen per tallar fils elèctrics i filferros de poc gruix.
• 16.

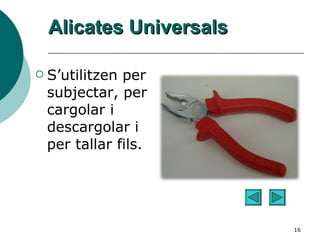

  Alicates Universals S’utilitzenper subjectar, per cargolar i descargolar i per tallar fils.
• 17.

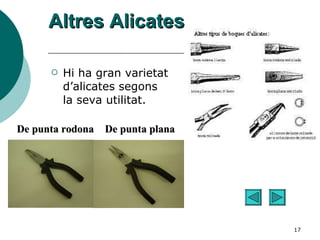

  Altres Alicates Hiha gran varietat d’alicates segons la seva utilitat. De punta rodona De punta plana
• 18.

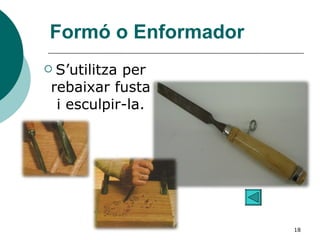

  Formó o EnformadorS’utilitza per rebaixar fusta i esculpir-la.
• 19.

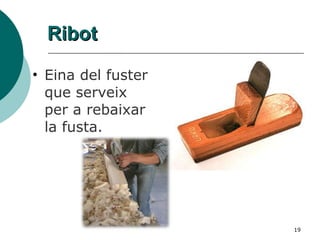

  Ribot Eina delfuster que serveix per a rebaixar la fusta.
• 20.

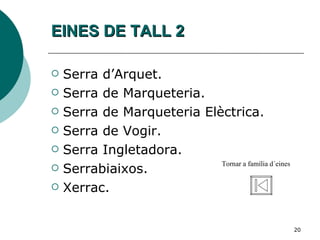

  EINES DE TALL2 Serra d’Arquet. Serra de Marqueteria. Serra de Marqueteria Elèctrica. Serra de Vogir. Serra Ingletadora. Serrabiaixos. Xerrac. Tornar a família d´eines
• 21.

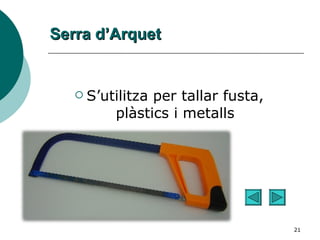

  Serra d’Arquet S’utilitzaper tallar fusta, plàstics i metalls

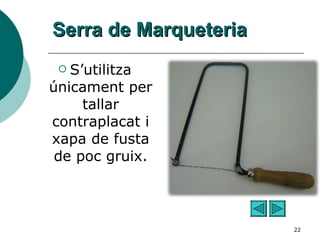

• 22.
  Serra de MarqueteriaS’utilitza únicament per tallar contraplacat i xapa de fusta de poc gruix.
• 23.

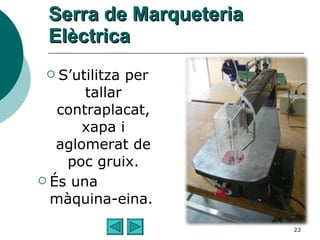

  Serra de MarqueteriaElèctrica S’utilitza per tallar contraplacat, xapa i aglomerat de poc gruix. És una màquina-eina.
• 24.

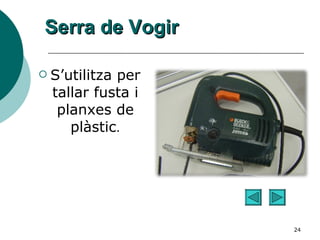

  Serra de VogirS’utilitza per tallar fusta i planxes de plàstic .
• 25.

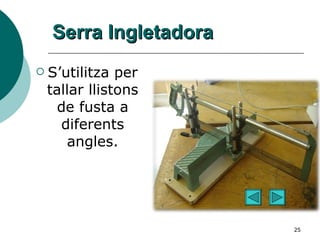

  Serra Ingletadora S’utilitzaper tallar llistons de fusta a diferents angles.
• 26.

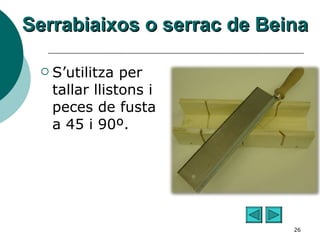

  Serrabiaixos o serracde Beina S’utilitza per tallar llistons i peces de fusta a 45 i 90º.

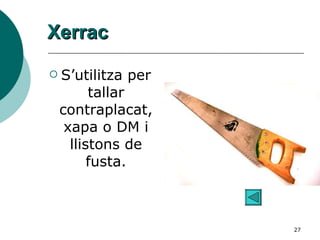

• 27.
  Xerrac S’utilitza pertallar contraplacat, xapa o DM i llistons de fusta.
• 28.

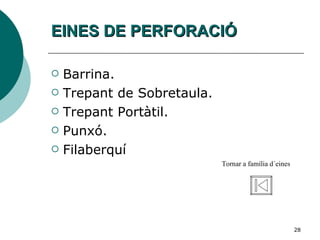

  EINES DE PERFORACIÓBarrina. Trepant de Sobretaula. Trepant Portàtil. Punxó. Filaberquí Tornar a família d´eines
• 29.

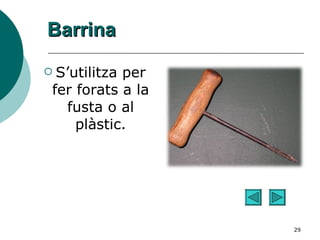

  Barrina S’utilitza perfer forats a la fusta o al plàstic.
• 30.

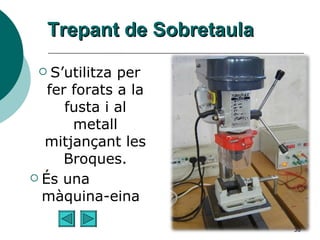

  Trepant de SobretaulaS’utilitza per fer forats a la fusta i al metall mitjançant les Broques. És una màquina-eina
• 31.

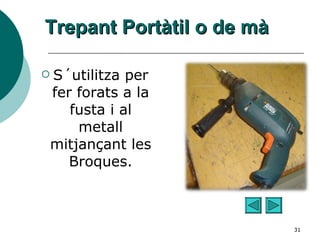

  Trepant Portàtil ode mà S´utilitza per fer forats a la fusta i al metall mitjançant les Broques.
• 32.

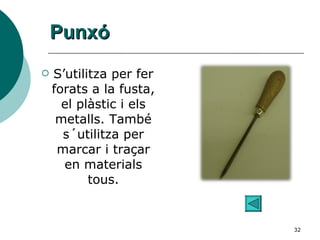

  Punxó S’utilitza perfer forats a la fusta, el plàstic i els metalls. També s´utilitza per marcar i traçar en materials tous.
• 33.

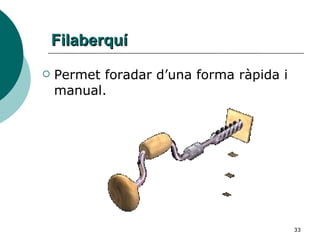

  Filaberquí Permet foradard’una forma ràpida i manual.
• 34.

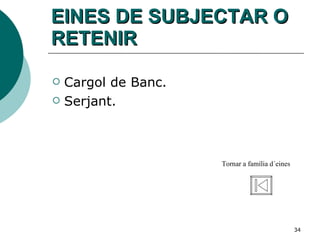

  EINES DE SUBJECTARO RETENIR Cargol de Banc. Serjant. Tornar a família d´eines
• 35.

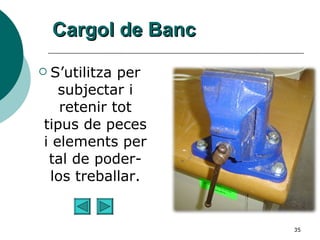

  Cargol de BancS’utilitza per subjectar i retenir tot tipus de peces i elements per tal de poder-los treballar.
• 36.

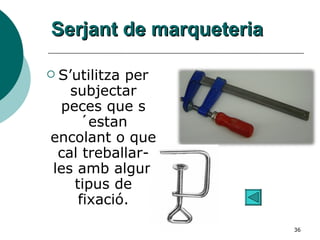

  Serjant de marqueteriaS’utilitza per subjectar peces que s´estan encolant o que cal treballar-les amb algun tipus de fixació.
• 37.

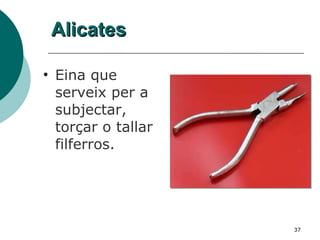

  Alicates Eina queserveix per a subjectar, torçar o tallar filferros.

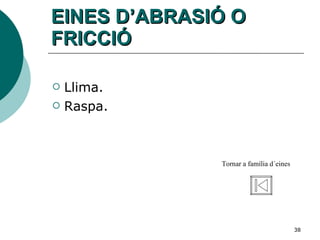

• 38.
  EINES D’ABRASIÓ OFRICCIÓ Llima. Raspa. Tornar a família d´eines

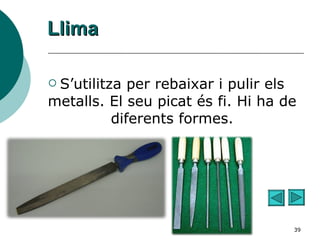

• 39.
  Llima S’utilitza perrebaixar i pulir els metalls. El seu picat és fi. Hi ha de diferents formes.
• 40.

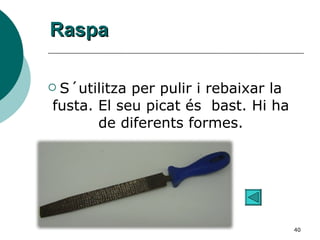

  Raspa S´utilitza perpulir i rebaixar la fusta. El seu picat és bast. Hi ha de diferents formes.
• 41.

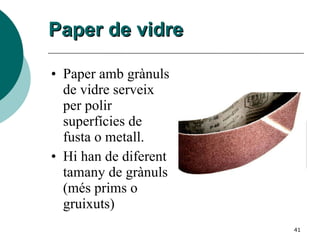

  Paper de vidrePaper amb grànuls de vidre serveix per polir superfícies de fusta o metall. Hi han de diferent tamany de grànuls (més prims o gruixuts)
• 42.

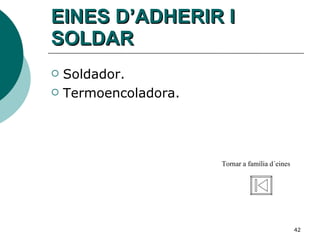

  EINES D’ADHERIR ISOLDAR Soldador. Termoencoladora. Tornar a família d´eines
• 43.

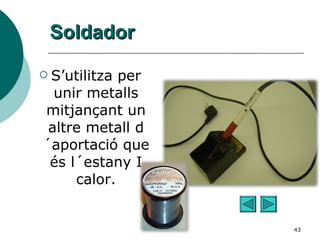

  Soldador S’utilitza perunir metalls mitjançant un altre metall d´aportació que és l´estany I calor.
• 44.

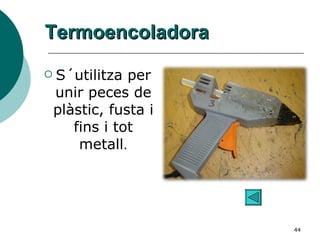

  Termoencoladora S´utilitza perunir peces de plàstic, fusta i fins i tot metall .

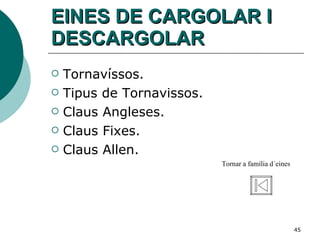

• 45.
  EINES DE CARGOLARI DESCARGOLAR Tornavíssos. Tipus de Tornavissos. Claus Angleses. Claus Fixes. Claus Allen. Tornar a família d´eines
• 46.

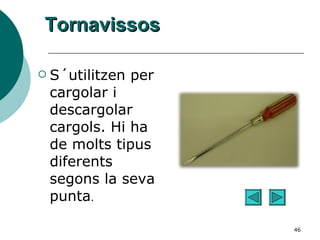

  Tornavissos S´utilitzen percargolar i descargolar cargols. Hi ha de molts tipus diferents segons la seva punta .
• 47.

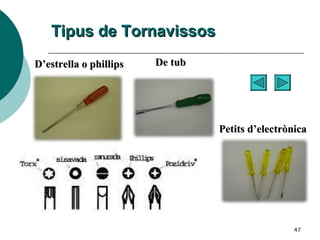

  Tipus de TornavissosD’estrella o phillips De tub Petits d’electrònica
• 48.

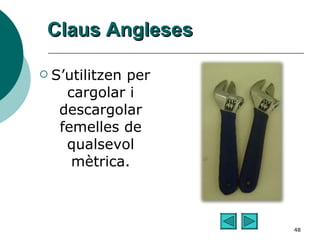

  Claus Angleses S’utilitzenper cargolar i descargolar femelles de qualsevol mètrica.
• 49.

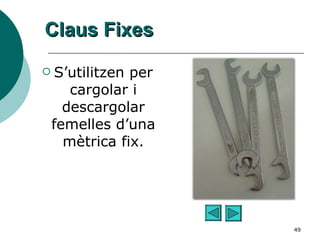

  Claus Fixes S’utilitzenper cargolar i descargolar femelles d’una mètrica fix.

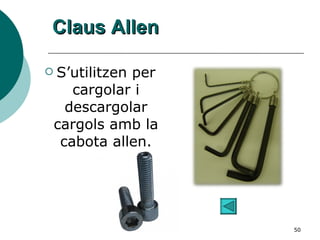

• 50.
  Claus Allen S’utilitzenper cargolar i descargolar cargols amb la cabota allen.
• 51.

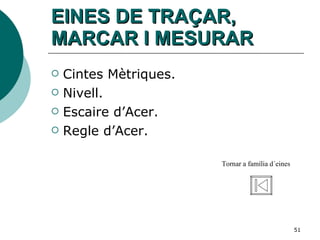

  EINES DE TRAÇAR,MARCAR I MESURAR Cintes Mètriques. Nivell. Escaire d’Acer. Regle d’Acer. Tornar a família d´eines
• 52.

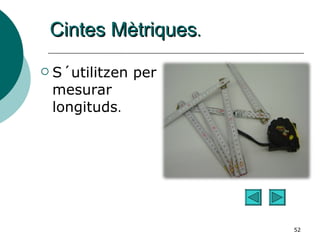

  Cintes Mètriques .S´utilitzen per mesurar longituds .
• 53.

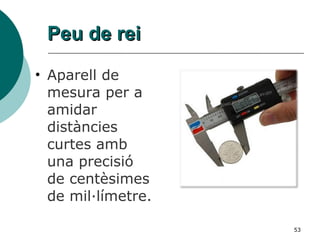

  Peu de reiAparell de mesura per a amidar distàncies curtes amb una precisió de centèsimes de mil·límetre.
• 54.

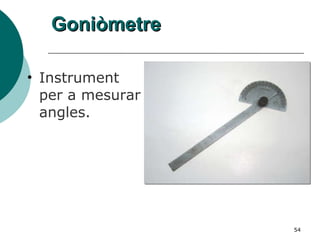

  Goniòmetre Instrument pera mesurar angles.
• 55.

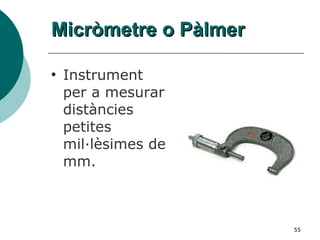

  Micròmetre o PàlmerInstrument per a mesurar distàncies petites mil·lèsimes de mm.
• 56.

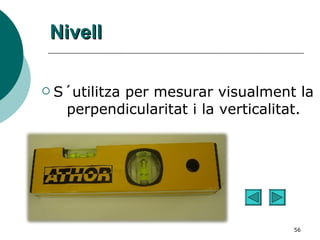

  Nivell S´utilitza permesurar visualment la perpendicularitat i la verticalitat.

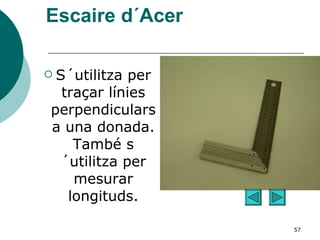

• 57.
  Escaire d´Acer S´utilitzaper traçar línies perpendiculars a una donada. També s´utilitza per mesurar longituds.
• 58.

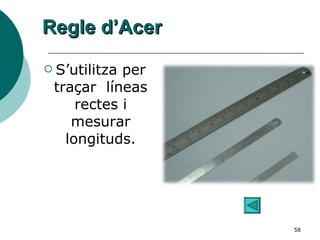

  Regle d’Acer S’utilitzaper traçar líneas rectes i mesurar longituds.
• 59.

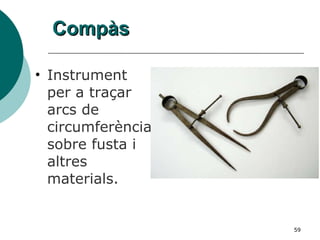

  Compàs Instrument pera traçar arcs de circumferència sobre fusta i altres materials.
• 60.

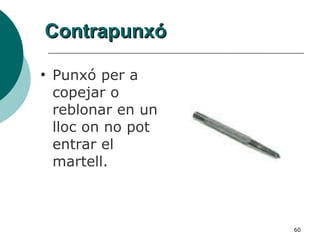

  Contrapunxó Punxó pera copejar o reblonar en un lloc on no pot entrar el martell.
• 61.

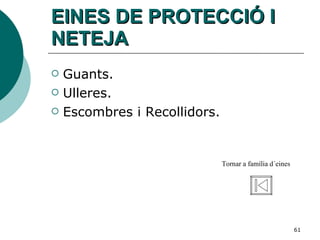

  EINES DE PROTECCIÓI NETEJA Guants. Ulleres. Escombres i Recollidors. Tornar a família d´eines
• 62.

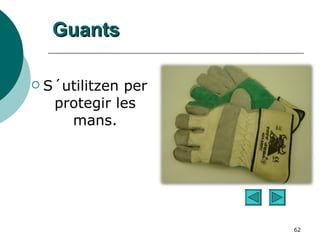

  Guants S´utilitzen perprotegir les mans.
• 63.

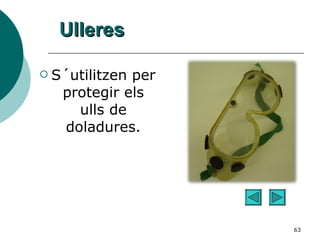

  Ulleres S´utilitzen perprotegir els ulls de doladures.
• 64.

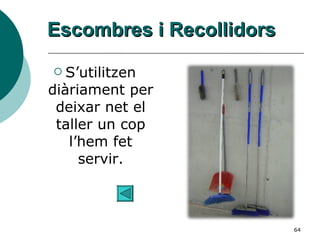

  Escombres i RecollidorsS’utilitzen diàriament per deixar net el taller un cop l’hem fet servir.
• 65.

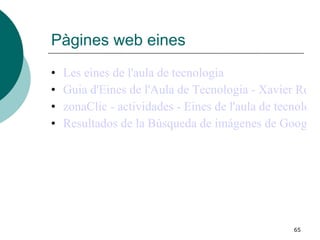

  Pàgines web einesLes eines de l'aula de tecnologia Guia d'Eines de l'Aula de Tecnologia - Xavier Rosell - auladetecnologia.com zonaClic - actividades - Eines de l'aula de tecnologia Resultados de la Búsqueda de imágenes de Google de http://jcarballod.iespana.es/imatges/ribot.jpg
