WIM Elektronik L4

1. KOD DAN NAMA
PROGRAM /
PROGRAM’S CODE &
NAME
EE-021-4:2012 ELECTRONIC PRODUCT DEVELOPMENT
TAHAP / LEVEL L 4
NO. DAN TAJUK UNIT
KOMPETENSI /
COMPETENCY UNIT NO.
AND TITLE
EE-021-4:2012-C01 ELECTRONIC EQUIPMENT
ADMINISTRATION
NO. DAN PENYATAAN
AKTIVITI KERJA / WORK
ACTIVITIES NO. AND
STATEMENT
1. IDENTIFY EQUIPMENT PERFORMANCES STATUS
BASED ON PERFORMANCE CHART
2. COORDINATE EQIPMENT CALIBRATION WORK
3. MANAGE PROCUREMENT REQUISITION
4. PREPARE STANDARD OPERATING PROCEDURES
FOR ELECTRONIC EQUIPMENT
5. MONITOR ELECTRONIC EQUIPMENT
ADMINISTRATION TOOLS,EQUIPMENT AND
MATERIAL USAGE
6. REPORT TOOLS,EQUIPMENT AND MATERIAL
ADMINISTRATION ACTIVITIES
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 1
Drp / of : 11
TAJUK/TITLE : STATUS IDENTITI PERALATAN ELEKTRONIK
TUJUAN/PURPOSE :
Kertas penerangan ini bertujuan untuk menerangkan kepada pelatih mengenai , carta
prestasi , jadual prestasi peralatan elektronik , standard prestasi syarikat, organisasi
kawal selia yang berkaitan (SIRIM , Lembaga Perlesenan Tenaga Atom ) dan Kawalan
pengurusan pada mengendalikan peralatan pemancar radioaktif (seperti X -Ray mesin).
KERTAS PENERANGAN
( INFORMATION SHEET )

2. PENERANGAN/INFORMATION:
1. Prestasi kelayakan bagi peralatan elektronik adalah merujuk tentang langkah-
langkah ujian yang digunakan untuk mengesahkan bahawa sistem penjagaan
peralatan , perkakasan atau mesin disesebuah permis tersebut berjalan dengan lancar
dan selamat , serta mempunyai pengesahan dari organisasi atau badan
bertanggungjawab. Ini sebagai satu langkah mendisiplinkan permis agar mengetatkan
dan mengawal sistem keselamatan peralatan didalam permis masing-masing.Selain itu
, ujian Prestasi kelayakan bagi peralatan elektronik diperlukan sebagai satu bahan
takrifan dalam menentukan Spesifikasi Keperluan Pengguna. Rujuk rajah 1 sebagai
salah satu langkah-langkah penilaian prestasi peralatan.
Rajah 1 : Carta alir penilaian prestasi peralatan
1.1Carta prestasi
1.a.1 Carta prestasi merupakan satu standard prestasi sesebuah organisasi
ataupun prestasi individu . Selain itu boleh juga digunakan untuk
menunjukkan prestasi peralatan atau penggunaan peralatan.
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 2
Drpd / of : 11

3. 1.a.2 Kelebihan:-
a) Menggunakan graf atau carta dalam pembentangan membantu penonton
untuk menggambarkan titik persembahan.
b) Graf menekankan titik utama ,
c) membuat data yang lebih meyakinkan,
d) menyediakan cara yang padat untuk menyampaikan maklumat
e) membantu menghasilkan maklumat yang berterusan dan kekal.
1.a.3 Keburukan:-
a) Mengambil masa yang lama untuk disiapkan.
b) Memerlukan teknologi yang cangih namun terhad.
1.a.4 Metrik prestasi dipaparkan dalam pelbagai jenis carta, bergantung kepada
jenis metrik dan objek.
1.a.5 Carta prestasi boleh dibuat dalam empat(4) bentuk iaitu:
a) Carta garisan(linechart)
Memaparkan metrik untuk objek inventori tunggal. Data untuk setiap
kaunter prestasi diplot pada baris yang berasingan dalam carta.
Sebagai contoh, carta rangkaian tuan rumah boleh mengandungi dua
baris: satu yang menunjukkan bilangan paket yang diterima, dan
salah satu yang menunjukkan bilangan paket dihantar.
Rajah 2:Contoh Line chart
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 3
Drpd / of : 11

4. b) Carta bar(Bar chart)
Memaparkan metrik simpanan untuk simpanan data(datastore) dalam
pusat data yang dipilih. Setiap datastore diwakili bar dalam carta.
Setiap bar memaparkan metrik berdasarkan jenis fail: cakera maya,
gambar, fail swap, dan fail lain.
Rajah 3:Contoh Bar chart
c) Carta pai(Pai Chart)
Metrik penyimpanan paparan untuk objek tunggal, berdasarkan jenis
fail atau mesin maya. Sebagai contoh, carta pai untuk simpanan data
yang boleh memaparkan jumlah ruang simpanan diduduki oleh mesin
maya mengambil ruang yang terbesar.
Rajah 4:Contoh Pai chart
d) Carta disusun (Stacked chart)
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 4
Drpd / of : 11

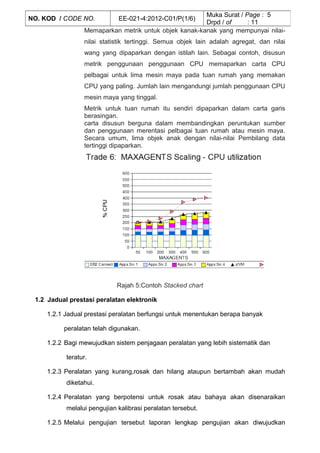

5. Memaparkan metrik untuk objek kanak-kanak yang mempunyai nilai-
nilai statistik tertinggi. Semua objek lain adalah agregat, dan nilai
wang yang dipaparkan dengan istilah lain. Sebagai contoh, disusun
metrik penggunaan penggunaan CPU memaparkan carta CPU
pelbagai untuk lima mesin maya pada tuan rumah yang memakan
CPU yang paling. Jumlah lain mengandungi jumlah penggunaan CPU
mesin maya yang tinggal.
Metrik untuk tuan rumah itu sendiri dipaparkan dalam carta garis
berasingan.
carta disusun berguna dalam membandingkan peruntukan sumber
dan penggunaan merentasi pelbagai tuan rumah atau mesin maya.
Secara umum, lima objek anak dengan nilai-nilai Pembilang data
tertinggi dipaparkan.
Rajah 5:Contoh Stacked chart
1.2 Jadual prestasi peralatan elektronik
1.2.1 Jadual prestasi peralatan berfungsi untuk menentukan berapa banyak
peralatan telah digunakan.
1.2.2 Bagi mewujudkan sistem penjagaan peralatan yang lebih sistematik dan
teratur.
1.2.3 Peralatan yang kurang,rosak dan hilang ataupun bertambah akan mudah
diketahui.
1.2.4 Peralatan yang berpotensi untuk rosak atau bahaya akan disenaraikan
melalui pengujian kalibrasi peralatan tersebut.
1.2.5 Melalui pengujian tersebut laporan lengkap pengujian akan diwujudkan
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 5
Drpd / of : 11

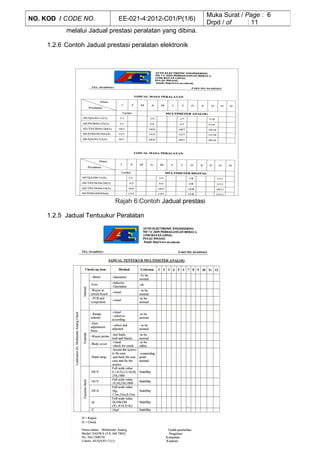

6. melalui Jadual prestasi peralatan yang dibina.
1.2.6 Contoh Jadual prestasi peralatan elektronik
Rajah 6:Contoh Jadual prestasi
1.2.5 Jadual Tentuukur Peralatan
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 6
Drpd / of : 11

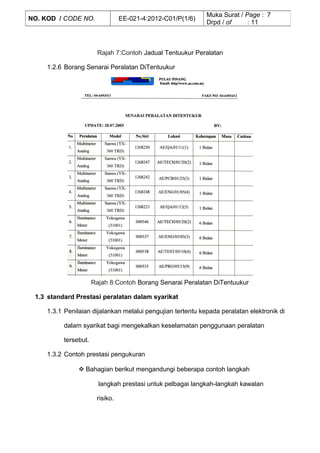

7. Rajah 7:Contoh Jadual Tentuukur Peralatan
1.2.6 Borang Senarai Peralatan DiTentuukur
Rajah 8:Contoh Borang Senarai Peralatan DiTentuukur
1.3 standard Prestasi peralatan dalam syarikat
1.3.1 Penilaian dijalankan melalui pengujian tertentu kepada peralatan elektronik di
dalam syarikat bagi mengekalkan keselamatan penggunaan peralatan
tersebut.
1.3.2 Contoh prestasi pengukuran
 Bahagian berikut mengandungi beberapa contoh langkah
langkah prestasi untuk pelbagai langkah-langkah kawalan
risiko.
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 7
Drpd / of : 11

8. Langkah
kawalan
Ukuran prestasi
Langkah-langkah
keberkesanan
Langkah-langkah
kegagalan
Alat
 Peralatan aktif mengikut
jumlah dan fungsi
asal( Atau dalam 1 %
daripada titik set).
 tindak balas berlaku dalam
jangka masa yang
ditetapkan.
 Peralatan keluar dari
perkhidmatan atau
tidak aktif/rosak
 Peralatan gagal
direkodkan pada
lembaga / dalam
buku log.
Prosedur
 Audit / kajian menunjukkan
prosedur
digunakan dan mengikut
cara penggunaan yang
betul.
 Bukti laporan di
wujudkan dengan
jalan pintas.
Rajah 9:Contoh Borang prestasi pengukuran
1.3.1 Badan-badan kawal selia yang berkaitan (sirim , lembaga perlesenan
tenaga atom )
1.3.1.1 Setiap badan atau organisasi yang berkaitan seperti SIRIM dan
Lembaga perlesenan tenaga atom diperlukan untuk datang dan
menjalankan audit atau pemeriksaan pada permis-permis yang
menjalankan teknologi yang berkaitan dengan elektronik.
1.3.1.2 Ini bagi menguji dan mengesahkan bahawa permis yang terlibat
mempunyai persekitaran yang selamat , sihat , teratur dan
mengeluarkan produk yang berkualiti.
1.3.1.3 Selain itu pengesahan dari organisasi atau badan ini menjadi
satu langkah yang betul bagi meningkatkan disiplin dari semua
permis agar sistem keselamatan dititikberatkan dalam permis
tersebut, terutama ruang bengkel elektronik dan peralatan
elektronik.
1.3.1.4 SIRIM ditubuhkan sebagai sebuah agensi di bawah Kementerian
Sains, Teknologi dan Alam Sekitar pada tahun 1975 di bawah
Akta SIRIM (Incorporation) 157. Badan ini bertanggungjawab
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 8
Drpd / of : 11

9. melaksanakan penyelidikan dan pembangunan (R & D) dalam
pelbagai disiplin terutamanya teknologi di Malaysia.
1.3.1.5 Fungsi-fungsi (Lembaga Perlesenan Tenaga Atom) AELB seperti
termaktub di dalam Akta 304 adalah seperti berikut:
a) Memberi nasihat kepada Menteri dan Kerajaan Malaysia atas
perkara-perkara berhubungan dengan Akta Perlesenan Tenaga
Atom 1984 dan perkembangan perkembangan mengenainya
terutamanya mengenai implikasi-implikasi perkembangan itu
bagi Malaysia;
b) Mengawal dan mengawasi aktiviti penggunaan tenaga atom
dan perkara-perkara yang bersampingan dengannya;
c) Menubuhkan, menyenggara dan mengembangkan kerjasama
saintifik dengan mana-mana badan, institusi atau organisasi
lain berhubungan dengan perkara-perkara nuklear atau tenaga
atom sebagaimana difikirkan sesuai oich Lembaga bagi
maksud-maksud Akta Perlesenan Tenaga Atom 1984;
d) Di mana diarahkan sedemikian oleh Kerajaan Malaysia,
melaksanakan atau memperuntukkan bagi pelaksanaan
obligasi-obligasi yang timbul daripada perjanjian, konvensyen
atau triti berhubungan dengan perkara-perkara nuklear atau
tenaga atom yang mana Malaysia menjadi satu pihak jika
perjanjian, konvensyen atau triti itu ada hubungan dengan
maksud-maksud Akta Perlesenan Tenaga Atom 1984; dan
e) Melakukan perkara-perkara lain yang timbul atau berbangkit
daripada fungsi-fungsi Lembaga ini di bawah Akta Perlesenan
Tenaga Atom 1984 yang tidak berlawanan dengan
maksudmaksud Akta itu, sama ada diarahkan atau tidak
diarahkan oleh Menteri.
1.4 Kawalan pengurusan pada mengendalikan peralatan pemancar Radioaktif
(seperti x -ray mesin)
1.4.1 Adanya kawalan pengurusan bahagian peralatan radioaktif ini, permis
yang menjalankan teknologi berkaitan dengan peralatan , komponen dan
mesin yang mempunyai sinaran radioaktif akan terkawal dari segi
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 9
Drpd / of : 11

10. keselamatan pekerja dan persekitaran di permis tersebut.
1.4.2 Antara badan atau organisasi yang berkaitan dalam pengurusan bagi
peralatan atau mesin yang mempunyai pancaran radioaktif adalah:
a) Akta Keselamatan dan Kesihatan Pekerjaan 1994 (Akta 514)
b) Program Perlindungan Sinaran, UPM
c) Akta Perlesenan Tenaga Atom 1984 (AKTA 304) dan
Peraturan-peraturan Dibawahnya
d) Akta Kualiti Alam Sekeliling 1974 (Peraturan-Peraturan Kualiti
Alam sekeliling (Buangan Terjadual) 2005)
e) Peraturan-Peraturan Perlindungan Sinaran (Perlesenan) 1986
[P.U. (A) 149]
f) Peraturan-Peraturan Perlindungan Sinaran (Standard
Keselamatan Asas) 1988 [P.U. (A) 61]
g) Prosedur Pengurusan dan Perlupusan Sisa
(UPM/SOK/OSH/P001)
h) Garis Panduan Pelupusan Sisa Radioaktif
(SOK/OSH/GP03/SISA RADIOAKTIF)
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 10
Drpd / of : 11

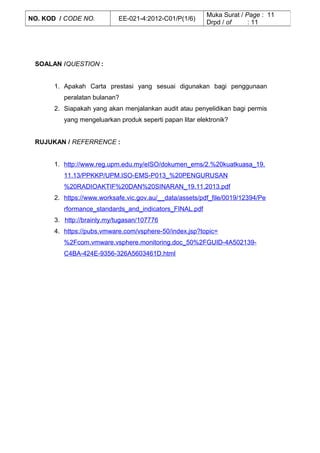

11. SOALAN /QUESTION :
1. Apakah Carta prestasi yang sesuai digunakan bagi penggunaan
peralatan bulanan?
2. Siapakah yang akan menjalankan audit atau penyelidikan bagi permis
yang mengeluarkan produk seperti papan litar elektronik?
RUJUKAN / REFERRENCE :
1. http://www.reg.upm.edu.my/eISO/dokumen_ems/2.%20kuatkuasa_19.
11.13/PPKKP/UPM.ISO-EMS-P013_%20PENGURUSAN
%20RADIOAKTIF%20DAN%20SINARAN_19.11.2013.pdf
2. https://www.worksafe.vic.gov.au/__data/assets/pdf_file/0019/12394/Pe
rformance_standards_and_indicators_FINAL.pdf
3. http://brainly.my/tugasan/107776
4. https://pubs.vmware.com/vsphere-50/index.jsp?topic=
%2Fcom.vmware.vsphere.monitoring.doc_50%2FGUID-4A502139-
C4BA-424E-9356-326A5603461D.html
NO. KOD / CODE NO. EE-021-4:2012-C01/P(1/6)
Muka Surat / Page : 11
Drpd / of : 11
