1. КОМПЛЕКСНЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ
КОМПАНИИ ECSO GMBH
ДЛЯ ЦЕНТРОВ ОБРАБОТКИ ДАННЫХ
Кривоногов Алексей Николаевич
ЗАО «ЭКСО-РУС»

2. История компании ECSO GmbH
1989 год - основание компании «ECSO GmbH» в г. Нюрнберг, Германия
1995 год - открытие научно-исследовательской лаборатории
2000 год - начало выпуска кондиционеров серии Kanzler
2001 год - начало выпуска кондиционеров серии Optima
2005 год - разработка Комплексного решения для ЦОД
2008 год - начало выпуска ИБП и ДГУ
• Штаб-квартира компании - г. Нюрнберг, Германия
• Основные производства: Германия, Италия, Турция.

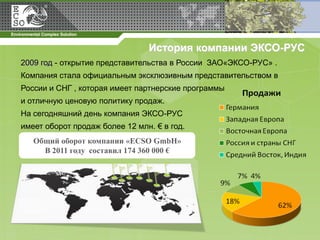

3. История компании ЭКСО-РУС
2009 год - открытие представительства в России ЗАО«ЭКСО-РУС» .
Компания стала официальным эксклюзивным представительством в
России и СНГ , которая имеет партнерские программы
и отличную ценовую политику продаж.
На сегодняшний день компания ЭКСО-РУС
имеет оборот продаж более 12 млн. € в год.
Общий оборот компании «ECSO GmbH»
В 2011 году составил 174 360 000 €
 
 


4. Оборудование ECSO для инженерной инфраструктуры ЦОД

5. Системы прецизионного кондиционирования ECSO
Kanzler Optima UniCool Teleсom

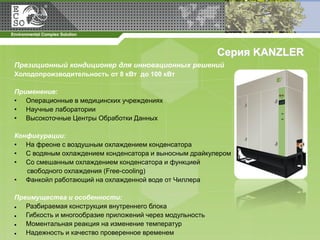

6. Серия KANZLER
Презиционный кондиционер для инновационных решений
Холодопроизводительность от 8 кВт до 100 кВт
Применение:
• Операционные в медицинских учреждениях
• Научные лаборатории
• Высокоточные Центры Обработки Данных
Конфигурации:
• На фреоне с воздушным охлаждением конденсатора
• С водяным охлаждением конденсатора и выносным драйкулером
• Со смешанным охлаждением конденсатора и функцией
свободного охлаждения (Free-cooling)
• Фанкойл работающий на охлажденной воде от Чиллера
Преимущества и особенности:
 Разбираемая конструкция внутреннего блока
 Гибкость и многообразие приложений через модульность
 Моментальная реакция на изменение температур
 Надежность и качество проверенное временем

7. Решения на KANZLER
Эффективное решение с применением выдува под фальшпол

8. Серия OPTIMA
Презиционный кондиционер для оптимальных решений
Холодопроизводительность от 5 кВт до 100 кВт
Применение:
• Объекты коммерции
• Гос. учреждения, радио- и телекомпании
• Серверные помещения, ЦОД
Конфигурации:
• На фреоне с воздушным охлаждением конденсатора
• С водяным охлаждением конденсатора и выносным драйкулером
• Со смешанным охлаждением конденсатора и функцией
свободного охлаждения (Free-cooling)
• Фанкойл работающий на охлажденной воде от Чиллера
Преимущества и особенности:
 Многоопциональность от минимума до максимума
 Бюджетность решений с оптимальными функциями
 Высокоэффективность и надежность
 Легкость в обслуживании
 Малошумность

9. Решениe на OPTIMA
Эффективное решение с применением выдува под фальшпол

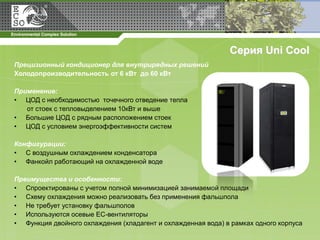

10. Серия Uni Cool
Прецизионный кондиционер для внутрирядных решений
Холодопроизводительность от 6 кВт до 60 кВт
Применение:
• ЦОД с необходимостью точечного отведение тепла
от стоек с тепловыделением 10кВт и выше
• Большие ЦОД с рядным расположением стоек
• ЦОД с условием энергоэффективности систем
Конфигурации:
• С воздушным охлаждением конденсатора
• Фанкойл работающий на охлажденной воде
Преимущества и особенности:
• Спроектированы с учетом полной минимизацией занимаемой площади
• Схему охлаждения можно реализовать без применения фальшпола
• Не требует установку фальшполов
• Используются осевые ЕС-вентиляторы
• Функция двойного охлаждения (хладагент и охлажденная вода) в рамках одного корпуса

11. Решения на Uni Cool
Эффективное решение с применением холодных и горячих коридоров
На чиллерной либо
охлажденной воде
EER= 4,08

12. Серия TELECOM
Кондиционеры для телеком объектов и мобильных ЦОД
Холодопроизводительность от 0,5 кВт до 16 кВт
EMSI EMSO EMSH ESSC
Решение для Решение для Решение для Прецизионная
мобильных ЦОД телеком объектов малых серверных сплит система

13. Чиллеры ECSO
Широкая линейка чиллеров от 40 до 1600 кВт
EMCAE ESCAE ESCAE-FC ELCAE-X
19 кВт - 40 кВт 40 кВт- 310 кВт 40 кВт - 365 кВт 350 кВт - 1600 кВт
ELCAE-V ESCAC ESCW ELCW ESCL
400 кВт-1050 кВт 40 кВт-155 кВт 50 кВт-350 кВт 340 кВт-1250 кВт 50 кВт-340 кВт

14. ИБП ECSO
Широкая линейка ИБП от 6 до 350 кВА
ECSO Power
ECSO ED ECSO EC ECSO D ECSO A,В,C
Mod
160–350 кВА 60–120 кВА 160–600 кВА 6–120 кВА
20–200 кВА
PF=0.9 PF=0.9 PF=0.8 PF=0.8
PF=0.9
THD<4% THD<4% THD<4% THD<4%
THD<4%

15. Дизель-генераторные установки
• С двигателями Cummins
55 – 2500 кВА
• С двигателями Doosan
220 – 770 кВА
• С двигателями John Deere
33 – 275 кВА
• С двигателями AKSA
12 – 250 кВА
Исполнение: в контейнере,
кожухе либо в открытом виде

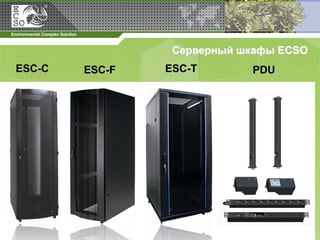

16. Серверный шкафы ECSO
ESC-C ESC-F ESC-T PDU

17. Фальшпол ECSO
Основные характеристики
•Разные классы по пожаростойкости
•Размеры 600x600 мм
•Нагрузочная способность от 800-1600кг
•Перфорированные панели с процентом
перфорации 50-75%
Типы плит:
•Из ДСП
•Из сульфата кальция
•Стальные вентилируемые панели

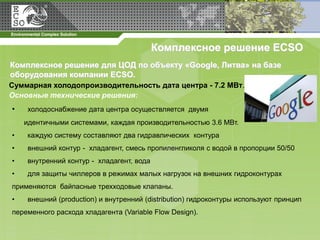

18. Комплексное решение ECSO
Комплексное решение для ЦОД по объекту «Google, Литва» на базе
оборудования компании ECSO.
Суммарная холодопроизводительность дата центра - 7.2 МВт.
Основные технические решения:
• холодоснабжение дата центра осуществляется двумя
идентичными системами, каждая производительностью 3.6 МВт.
• каждую систему составляют два гидравлических контура
• внешний контур - хладагент, смесь пропиленгликоля с водой в пропорции 50/50
• внутренний контур - хладагент, вода
• для защиты чиллеров в режимах малых нагрузок на внешних гидроконтурах
применяются байпасные трехходовые клапаны.
• внешний (production) и внутренний (distribution) гидроконтуры используют принцип
переменного расхода хладагента (Variable Flow Design).

19. 3-D модель комплексного решения на базе оборудования компании
ECSO по объекту «Google, Литва».

20. Особенности технического решения:
• Расчетная энергоэффективность системы холодоснабжения (среднегодовая, PUE –
Power Usage Effectiveness) составляет не более 1.25.
• Основа эффективности системы – применение высоких температур хладагента , что
позволяет расширить температурное окно и применения схемы свободного охлаждения
(Free cooling).
• Cхема свободного охлаждения задействуется, начиная с температуры окружающей
среды, на 2°C меньшей, нежели температура возвратной воды.
• Применение решения с высокими температурами хладагента решает задачу
поддержания влажностного режима в контролируемых помещениях.
• Резервирование всех компонентов системы холодоснабжения
Решение на базе оборудования ECSO дает возможность сделать
любой ЦОД так, как это необходимо!!!
От Малого до Великого!!

21. С более подробной информацией о нашей компании,
производимом оборудовании, наших проектах - Вы
можете ознакомиться у нашего стенда либо в наших
каталогах на оборудование
