Дом 640 кв м Отопление Тёплый пол Котельная Водоснабжение Канализация Проект описание 11 10 001 .docx
Проект внутренних инженерных систем монолитного дома площадью 640 кв. м. Инженерные
системы спроектированы инженерами-проектировщиками фирмы ПрофиТерм с использованием САПР
MagiCAD. В состав проекта входят следующие проекты: Радиаторное Отопление; Польное Отопление
«Тёплые Полы»; Индивидуальная Котельная Установка; Внутреннее Водоснабжение; Внутренняя
Канализация. Проект включает в себя результаты теплотехнических и гидравлических расчётов, чертежи,
полные спецификации на поставку оборудования и сметы на работы в ценах 2012г. В таблице приведены
краткие описания инженерных систем и потребительские свойства.
Инженерная система / Оборудование Потребительское свойство
Система радиаторного отопления, состоящая из 40
отопительных приборов
64 кВт Отапливаемая площадь ≈640 кв. м.
Отопительные приборы: Стальные панельные радиаторы
DiaNorm (Германия) или Kermi (Германия) и встраиваемые в пол
конвекторы IMP Klima (Словения).
40 шт. Радиаторы от известных и хорошо
зарекомендовавших себя производителей.
Трубопроводы: Система трубопроводов из армированного
сшитого полиэтилена TECEflex (Германия).
1 комп. Система трубопроводов с надёжными
соединениями, допускающими скрытый способ
прокладки.
Радиаторная арматура: Клапаны, Вентили и Термостатические
Головки Oventrop (Германия).
1 комп. Радиаторная арматура, позволяющая
автоматически поддерживать желаемую
температуру в помещениях, осуществлять ремонт
без отключения всей системы и гидравлически
балансировать систему.
Прочее оборудование и материалы: Запорная арматура Bugatti
(Италия), коллекторы Tiemme (Италия), теплоизоляция
Energoflex (Россия), …
1 комп. Надёжное оборудование средней ценовой
категории от известных и хорошо
зарекомендовавших себя производителей.
Стоимость «под ключ» 25 000 € (40 €/кв. м. 645 €/рад.)

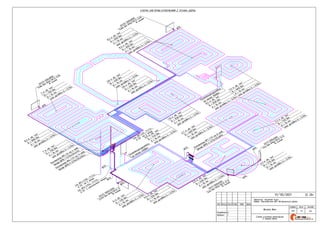

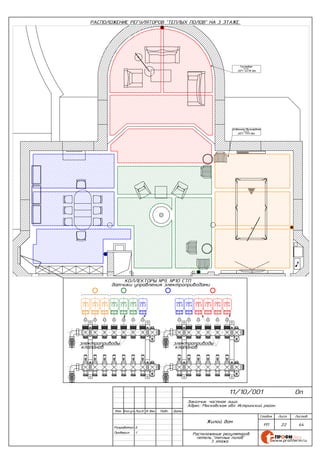

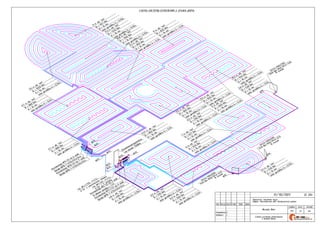

Система отопления «тёплыми полами» 62,6 кВт Площадь «тёплого пола» ≈600 кв. м.
Трубопроводы: Система трубопроводов из армированного
сшитого полиэтилена TECEflex (Германия).
1 комп. Система трубопроводов с надёжными
соединениями, допускающими скрытый способ
прокладки.
Прочее оборудование и материалы: Запорная арматура Bugatti
(Италия), коллекторы Tiemme (Италия), теплоизоляция
Energoflex (Россия), …
1 комп. Надёжное оборудование средней ценовой
категории от известных и хорошо
зарекомендовавших себя производителей.
Стоимость «под ключ» 51 000 € (85 €/кв. м. тёплого пола)
Газовая Индивидуальная Котельная Установка 288 кВт Запас мощности 15 кВт для здания гаража
и 60 кВт резервный котёл
Котловое оборудование: Два газовых настенных
конденсационных котла De Dietrich (Франция) и один резервный
электрический котёл Warmos (Россия).
228 кВт
Резерв
60 кВт
Надёжное и долговечное оборудования от
одного из мировых лидеров в производстве
котлов.
Приготовление горячей воды: Один стальной бойлер De Dietrich
(Франция) ёмкостью 400л.
42 кВт Обеспечение горячей водой ≈3х кранов горячей
воды одновременно.
Система управления: De Dietrich (Франция) автоматическая,
встраиваемая в котёл.
1 комп. Управление системами программируемое,
погодозависимое, энергоэффективное. Горячее
водоснабжение обеспечивается в приоритетном
режиме по отношению к отоплению.
Основная обвязка котельной: насосные группы быстрого
монтажа Lovato (Италия), Насосы Grundfos (Дания) или Wilo
(Германия), расширительные баки Reflex (Германия).
1 комп. Надёжное оборудование от известных и хорошо
зарекомендовавших себя производителей.
Трубопроводы: Система медных трубопроводов европейских
производителей.
1 комп. Надёжные долговечные и эстетичные
трубопроводы с соединениями на пайке.
Прочее оборудование и материалы: Запорная арматура Bugatti
(Италия) и Oventrop (Германия), стабилизатор напряжения
Лидер (Россия).
1 комп. Надёжное оборудование средней ценовой
категории от известных и хорошо
зарекомендовавших себя производителей.
Стоимость «под ключ» 52 000 € (180 €/кВт)

4. ОТВЕТСТВЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ
http:// www.profiterm.ru www.profitherm.ru
г. Москва, ул. Новопоселковая, д. 6, к. 7
тел.: +7 (499) 492 90 15; (903) 15 500 15
E-mail: info@profitherm.ru
ПРОЕКТИРОВАНИЕ, ПОСТАВКА, МОНТАЖ, СЕРВИСНОЕ ОБСЛУЖИВАНИЕ КОТЕЛЬНЫХ,
ФИЛЬТРОВ ВОДООЧИСТКИ, СИСТЕМ ОТОПЛЕНИЯ, ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ
ОПТОВЫЕ И РОЗНИЧНЫЕ ПРОДАЖИ ОБОРУДОВАНИЯ ДЛЯ ИНЖЕНЕРНЫХ СИСТЕМ
АВТОРИЗОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР КОТЕЛЬНОГО ОБОРУДОВАНИЯ DE DIETRICH
Дом 640 кв м Отопление Тёплый пол Котельная Водоснабжение Канализация Проект описание 11 10 001 .docx

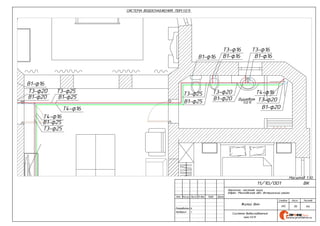

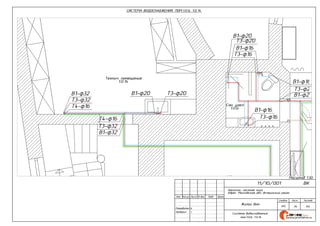

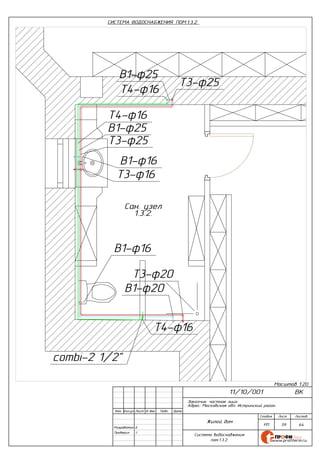

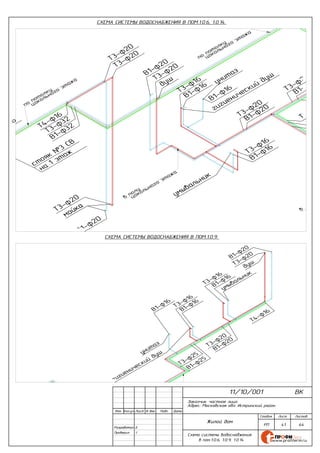

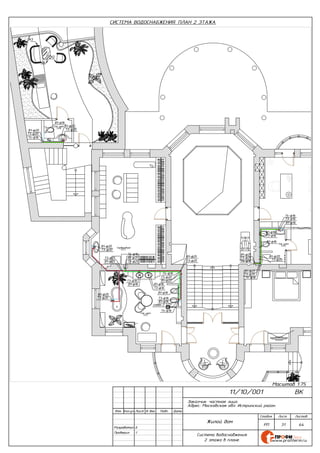

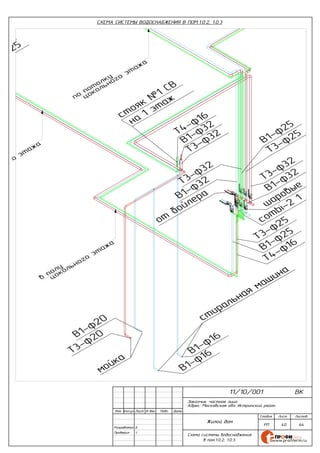

Система холодного и горячего водоснабжения на 36
сантехнических приборов
Циркуляция горячей воды в системе
обеспечивает комфорт.
Трубопроводы: Система трубопроводов из армированного
сшитого полиэтилена TECEflex (Германия).
1 комп. Система трубопроводов с надёжными
соединениями, допускающими скрытый способ
прокладки.
Прочее оборудование и материалы: Запорная арматура Bugatti
(Италия), теплоизоляция Energoflex (Россия), …
1 комп. Надёжное оборудование средней ценовой
категории от известных и хорошо
зарекомендовавших себя производителей.
Стоимость «под ключ» 9 500 € (260 €/сантех. прибор)

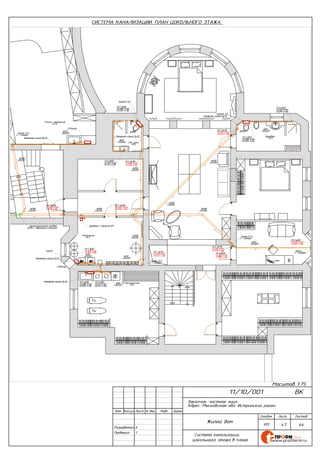

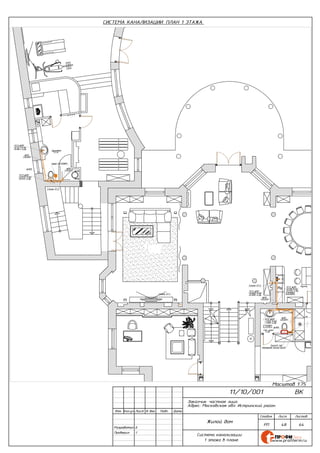

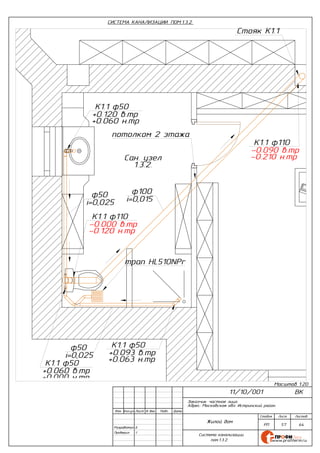

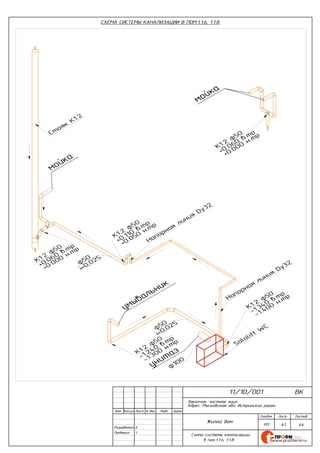

Система канализации на 40 сантехнических приборов,
самотёчная и напорная.
Вентиляция стояков обеспечивает
нормальную работу системы и септика.
Трубопроводы: Система трубопроводов из полипропилена
Ostendorf (Германия).
1 комп. Система трубопроводов с надёжными
соединениями c двойным уплотнительным
кольцом.
Прочее оборудование и материалы: Напорное
канализационное насосное оборудование Grundfos (Дания),
Трапы HL (Австрия и Германия), …
1 комп. Надёжное оборудование средней ценовой
категории от известных и хорошо
зарекомендовавших себя производителей.
Стоимость «под ключ» 9 500 € (235 €/сантех. прибор)

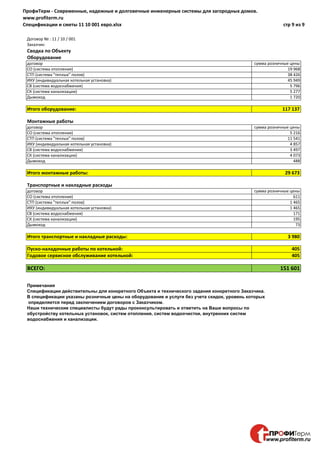

Суммарная стоимость всех систем в данном проекте «под ключ» оценочно равна 150 000 Евро (230
Евро за кв. м. дома).
Данный проект можно рассматривать как оценочное коммерческое предложение на обустройство
вышеуказанных систем в доме со схожими характеристиками. Т.е. в доме с отапливаемой площадью
около 640 кв. м., при количестве окон около 40 шт., количестве сантехнических приборов около 40 шт.,
площади «тёплых полов» около 600 кв. м., с подогреваемым бассейном, с возможностью обустроить
котельную, использующую в качестве топлива природный газ, с резервом по мощности около 75 кВт, при
использовании вышеуказанного оборудования, стоимость инженерных систем «под ключ» составит
примерно 230 Евро за кв. м. или около 150 000 Евро.
Спецификации на поставку оборудования рассчитываются с запасом по системам трубопроводов,
расходным и «неучтённым» материалам. Таким образом, при отсутствии изменений в проекте в процессе
монтажа, стоимость всех систем «по факту» ниже стоимости «по договору».
Наши технические специалисты будут рады проконсультировать и ответить на Ваши вопросы по
обустройству котельных установок, систем отопления, систем водоочистки, внутренних систем
водоснабжения и канализации.

69. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 1 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация на систему отопления
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
Радиатор DIA Ventil 11 500 x 500 DIANORM DV11-50050 2 шт. 94 187
Радиатор DIA Ventil 11 500 x 700 DIANORM DV11-50070 1 шт. 101 101
Радиатор DIA Ventil 11 500 x 1000 DIANORM DV11-50100 1 шт. 117 117
Радиатор DIA Ventil 11 500 x 1100 DIANORM DV11-50110 1 шт. 123 123
Радиатор DIA Ventil 11 500 x 1200 DIANORM DV11-50120 2 шт. 128 257
Радиатор DIA Ventil 22 500 x 500 DIANORM DV22-50050 7 шт. 132 921
Радиатор DIA Ventil 22 500 x 700 DIANORM DV22-50070 1 шт. 153 153
Радиатор DIA Ventil 22 500 x 800 DIANORM DV22-50080 3 шт. 164 493
Радиатор DIA Ventil 22 500 x 900 DIANORM DV22-50090 4 шт. 176 704
Радиатор DIA Ventil 22 500 x 1000 DIANORM DV22-50100 2 шт. 187 374
Радиатор DIA Ventil 22 500 x 1200 DIANORM DV22-50120 1 шт. 210 210
Радиатор DIA Ventil 22 500 x 1400 DIANORM DV22-50140 5 шт. 233 1 163
Радиатор DIA Ventil 22 500 x 1600 DIANORM DV22-50160 1 шт. 255 255
Радиатор DIA Ventil 22 500 x 2000 DIANORM DV22-50200 4 шт. 301 1 203
Радиатор DIA Ventil 33 500 x 1600 DIANORM DV33-50160 1 шт. 382 382
Напольное крепление для радиаторов 300-600, 900 DIANORM SAR0040079 2 шт. 28 56
Конвектор Klima 2400Х200Х140 с сворачиваемой решеткой, цвет алюминий Klima
TK/08-240х20х14
014D 2 шт. 976 1 951
"Мultiflex V" ZB 1/2 AGx3/4 AG с преднастройкой OVENTROP 1016291 36 шт. 30 1 064
"Combi 2" прямой DN 15 1/2`` OVENTROP 1091162 2 шт. 9 19
Термостат "Uni LH" OVENTROP 1011465 12 шт. 15 182
Универсальная многослойная труба (в бухте 100м) 16 TeCe 732016 850 м.п. 3 2 210
Универсальная многослойная труба (в бухте 100м) 20 TeCe 732020 160 м.п. 4 560
Универсальная многослойная труба (в бухте 50м) 25 TeCe 732025 65 м.п. 7 443
Универсальная многослойная труба (в штангах 5м) 32 TeCe 732232 65 м.п. 11 723
Изоляция для труб 9x18 ENERGOFLEX вн.d=18, b=9мм 850 м.п. 0 227
Изоляция для труб 9x22 ENERGOFLEX вн.d=22, b=9мм 160 м.п. 0 47
Изоляция для труб 9x28 ENERGOFLEX вн.d=28, b=9мм 64 м.п. 0 22
Изоляция для труб 9x35 ENERGOFLEX вн.d=35, b=9мм 64 м.п. 0 28
Соединение прямое НГ 16 (евроконус) TeCe 7 136 16 58 шт. 5 298
Соединение прямое НГ 20 (евроконус) TeCe 713620 14 шт. 11 150
Соединение прямое с ниппелем 16 x 1/2" TeCe 705502 52 шт. 3 175
Соединение прямое с ниппелем 20 x 1/2" TeCe 705503 12 шт. 5 55
Соединение прямое с ниппелем 20 x 3/4" TeCe 705504 4 шт. 5 19
Соединение прямое с ниппелем 25 x 1" TeCe 705508 6 шт. 9 54
Соединение прямое с ниппелем 32 x 1" TeCe 705509 6 шт. 12 71
Соединение труба-труба 25/25 TeCe 706025 6 шт. 6 38
Соединение труба-труба 32/32 TeCe 706032 6 шт. 12 72
Соединение труба-труба редукционное 25/20 TeCe 706505 2 шт. 6 13
Тройник 90° 16/16/16 TeCe 710016 14 шт. 5 77
Тройник 90° 20/20/20 TeCe 710020 4 шт. 7 27
Тройник 90° редукционный 32/25/25 TeCe 7 105 20 2 шт. 18 36
Тройник 90° редукционный 32/25/32 TeCe 7 105 23 4 шт. 19 75
Уголок соединительный 90° 16/16 TeCe 707016 72 шт. 5 348
Уголок соединительный 90° 20/20 TeCe 707020 30 шт. 6 167
Уголок соединительный 90° 25/25 TeCe 707025 34 шт. 10 324
Уголок соединительный 90° 32/32 TeCe 707032 26 шт. 18 463
Пресс-втулка для универсал. многослойной трубы 16 TeCe 734516 304 шт. 1 234
Пресс-втулка для универсал. многослойной трубы 20 TeCe 734520 112 шт. 1 129
Пресс-втулка для универсал. многослойной трубы 25 TeCe 734525 102 шт. 2 204
Пресс-втулка для универсал. многослойной трубы 32 TeCe 734532 90 шт. 3 288
Кран сливной "Optiflex" 1/2`` R (нр) OVENTROP 1033314 12 шт. 9 109
Воздуходтвод. автомат 3/8" OVENTROP 1088303 12 шт. 12 147
Коллектор 1G х 1/2'' (2 выхода) TIEMME 1986G060402 2 шт. 14 27
Коллектор 1G х 1/2'' (4 выхода) TIEMME 1986G060404 2 шт. 25 49
Коллектор 1G х 1/2'' (5 выходов) TIEMME 1986G060405 4 шт. 31 126
Коллектор 1G х 1/2'' (6 выходов) TIEMME 1986G060406 2 шт. 38 76
Коллектор 1G х 1/2'' (8 выходов) TIEMME 1986G060408 2 шт. 54 109
Кронштейны для коллекторов комплект TIEMME 1865Z050607 6 шт. 11 64
Концевик 1" x 1/2" x 3/8" для коллектора TIEMME 1890G030406 12 шт. 4 53

70. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 2 из 9
Шкаф встроенный 670х125х494 ТМК ШРВ-1 2 шт. 45 90
Шкаф встроенный 670х125х744 ТМК ШРВ-3 1 шт. 56 56
Шкаф наружный 651х120х553 ТМК ШРН-2 1 шт. 44 44
Шкаф наружный 651х120х703 ТМК ШРН-3 1 шт. 50 50
Кран шаровый DN 15 ВР x НГ(нр) флюгель BUGATTI 322-15 62 шт. 8 521
Кран шаровый DN 25 ВР x НГ(нр) флюгель BUGATTI 322-25 12 шт. 18 222
Расходные и не учтенные в спецификации материалы: 1 комп. 733 733
Всего оборудования и материалов: 19 968
Стоимость монтажных работ по системе радиаторного отопления: 1 комп. 5 216 5 216
Транспортные и накладные расходы: 611
Всего работ и прочих расходов: 5 827
Всего: 25 795

71. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 3 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация на систему польного отопления.
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
Универсальная многослойная труба (в бухте 100м) 16 TeCe 732016 5800 м.п. 3 15 080
Универсальная многослойная труба (в бухте 50м) 25 TeCe 732025 20 м.п. 7 136
Универсальная многослойная труба (в штангах 5м) 32 TeCe 732232 200 м.п. 11 2 226
Изоляция для труб 9x18 ENERGOFLEX вн.d=18, b=9мм 1800 м.п. 0 480
Изоляция для труб 9x28 ENERGOFLEX вн.d=28, b=9мм 20 м.п. 0 7
Изоляция для труб 9x35 ENERGOFLEX вн.d=35, b=9мм 200 м.п. 0 89
Соединение прямое НГ 16 (евроконус) TeCe 7 136 16 184 шт. 5 946
Соединение прямое с ниппелем 25 x 1" TeCe 705508 4 шт. 9 36
Соединение прямое с ниппелем 32 x 1" TeCe 705509 28 шт. 12 330
Соединение труба-труба 32/32 TeCe 706032 10 шт. 12 120
Тройник 90° 32/32/32 TeCe 710032 8 шт. 20 157
Тройник 90° редукционный 32/25/32 TeCe 7 105 23 4 шт. 19 75
Уголок соединительный 90° 16/16 TeCe 707016 20 шт. 5 97
Уголок соединительный 90° 25/25 TeCe 707025 20 шт. 10 191
Уголок соединительный 90° 32/32 TeCe 707032 110 шт. 18 1 959
Уголок с настенным креплением удлиненный 16 x 1/2" TeCe 708502 14 шт. 10 137
Монтажная пластина 153/78 мм для настенного уголка TeCe 720527 14 шт. 6 82
Пресс-втулка для универсал. многослойной трубы 16 TeCe 734516 248 шт. 1 191
Пресс-втулка для универсал. многослойной трубы 25 TeCe 734525 58 шт. 2 116
Пресс-втулка для универсал. многослойной трубы 32 TeCe 734532 310 шт. 3 992
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 4 x 3/4" TeCe 77311004 1 шт. 191 191
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 6 x 3/4" TeCe 77311006 1 шт. 257 257
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 7 x 3/4" TeCe 77311007 2 шт. 292 585
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 8 x 3/4" TeCe 77311008 1 шт. 326 326
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 9 x 3/4" TeCe 77311009 2 шт. 360 720
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 10 x 3/4" TeCe 77311010 2 шт. 438 876
Коллектор для теплого пола 1"х 3/4" AG Eurokonus 11 x 3/4" TeCe 77311011 2 шт. 468 936
Шкаф встроенный 670х125х594 ТМК ШРВ-2 1 шт. 50 50
Шкаф встроенный 670х125х744 ТМК ШРВ-3 1 шт. 56 56
Шкаф встроенный 670х125х894 ТМК ШРВ-4 3 шт. 62 187
Шкаф встроенный 670х125х1044 ТМК ШРВ-5 2 шт. 78 157
Шкаф встроенный 670х125х1344 ТМК ШРВ-7 2 шт. 99 198
Шкаф наружный 651х120х853 ТМК ШРН-4 1 шт. 56 56
Кран шаровый DN 25 ВР x НГ(нр) флюгель BUGATTI 322-25 22 шт. 18 407
Пенофол 10мм (1 х 10м) 900 кв.м. 2 2 198
Демпферная лента 800 м.п. 1 1 016
Электропривод термоклапана для коллектора теплого пола 230 V TeCe 77490010 85 шт. 29 2 491
Комнатный термостат 230 V TeCe 77410010 36 шт. 43 1 544
Держатель комнатного термостата TeCe 77410011 36 шт. 6 229
Коммутационная коробка 230 V TeCe 77430010 11 шт. 107 1 177
Расходные и не ученные в спецификации материалы: 1 комп. 1 221 1 221
Всего оборудования и материалов: 38 426
Стоимость монтажных работ: 11 541
Транспортные и накладные расходы: 1 465
Всего работ: 13 006
Всего: 51 432

72. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 4 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация индивидуальной котельной установки.
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
Котел MCA 115 DE DIETRICH 90523 2 шт. 7 590 15 180
AD 134. Удлинитель для каскадного подключения котлов 12м DE DIETRICH 8801-7851 3 шт. 112 336
AD 212. Датчик бойлера DE DIETRICH 100000030 1 шт. 51 51
AD249 Плата и датчик для смесительного контура DE DIETRICH 100013304 2 шт. 192 384
AD199 Датчик температуры смесительного контура DE DIETRICH 88017017 7 шт. 67 469
FM52 Упрощенное ДУ с датчиком комнатной температуры DE DIETRICH 85757747 8 шт. 109 872
Система нейтрализации конденсата HC33 DE DIETRICH 8531-7023 1 шт. 429 429
Опора для системы нейтрализации конденсата HC34 DE DIETRICH 8531-7024 1 шт. 172 172
Гранулированный наполнитель (2кг) для системы HC33 DE DIETRICH 8531-7025 1 шт. 186 186
Настенный модуль Diematic iSystem DE DIETRICH 2 шт. 1 191 2 382
Бойлер BP400 DE DIETRICH 100006734 1 шт. 2 547 2 547
AD272 Панель управления Diematic iSystem DE DIETRICH 100016094 2 шт. 358 716
Электрокотел ЭПО - 1-60.0 "WARMOS", 380 В WARMOS ЭПО60.0(380) 1 шт. 1 010 1 010
Насос UPS 25/60 с гайками GRUNDFOS 59526539 6 шт. 153 918
Насос UPS 25/80 с гайками GRUNDFOS 52588431 4 шт. 300 1 200
Насос UPS 32/80 с гайками GRUNDFOS 52588432 3 шт. 367 1 101
Насос UP 15-14 B (1/2``) GRUNDFOS 96433883 1 шт. 144 144
Экспанзомат технический NG 100 REFLEX 7216300 2 шт. 206 412
Экспанзомат сантехнический DE 33 REFLEX 7305000 2 шт. 147 293
Узел подключения экспанзомата (DN 20 Rp3/4") OVENTROP 108 90 06 2 шт. 34 68
Узел подключения экспанзомата (DN 20 Rp1") OVENTROP 108 90 08 2 шт. 48 96
Кран шаровый DN 15 ВР x НГ(нр) флюгель BUGATTI 322-15 5 шт. 8 42
Кран шаровый DN 25 ВР x НГ(нр) флюгель BUGATTI 322-25 8 шт. 18 148
Кран шаровый DN 32 ВР x НГ(нр) алюминиевый рычаг BUGATTI 320-32 8 шт. 30 238
Кран шаровый DN 40 НВ алюминиевый рычаг BUGATTI 605-40 6 шт. 24 145
Кран шаровый DN 50 НВ алюминиевый рычаг BUGATTI 605-50 4 шт. 38 153
Обратный клапан DN 15 BUGATTI 191-15 3 шт. 4 13
Обратный клапан DN 25 BUGATTI 191-25 1 шт. 8 8
Обратный клапан DN 32 BUGATTI 191-32 3 шт. 11 34
Фильтр грязевой DN 15 BUGATTI 170-15 1 шт. 4 4
Фильтр грязевой DN 32 BUGATTI 170-32 1 шт. 14 14
Фильтр грязевой DN 50 BUGATTI 170-50 2 шт. 30 60
Дисковый поворотный затвор/хромированный чугун Дн=32 TEKOFI VP3448032 1 шт. 83 83
Дисковый поворотный затвор/хромированный чугун Дн=50 TEKOFI VP3448050 2 шт. 92 184
Сервомотор SR230A-5, 220В, 20Нм TEKOFI SR230A-5 3 шт. 414 1 242
Коллектор DN 25 С70/ 3R (3 контура, с наружней резьбой) 120х120х755 LOVATO 49070102 2 шт. 251 501
Коллектор DN 25 С70/ 4R (4 контура, с наружней резьбой) 120х120х1005 LOVATO 49070103 1 шт. 313 313
Комплект креплений тип Delta для DN25-DN32 LOVATO 49018071 3 шт. 31 94
Насосная группа DN 25 КМ3-125 (3-х ходовой смеситель, без насоса) LOVATO 49072501 8 шт. 264 2 114
Насосная группа DN 25 KS-125 (прямой контур, без насоса) LOVATO 49072551 2 шт. 170 339
Краны шаровые Minipump LOVATO 49156001 20 шт. 21 412
Термогидравлический распределитель DN 65СР 160 (DN 65) LOVATO 49017060 1 шт. 986 986
Группа дифференцирующая DN 25 Т-25 LOVATO 20340106 3 шт. 40 120
Сервопривод NR 230 LOVATO 20317301 8 шт. 160 1 280
Воздухоотвод. автомат 1/2" OVENTROP 108 83 04 3 шт. 14 41
Группа безопасности котла 3,0 bar DN 25 OVENTROP 135 10 62 1 шт. 83 83
Предохранительный сбросной клапан (SVH 30-1") MTR WATTS 02.18.330 2 шт. 31 62
Предохранительный сбросной клапан (SVW 6x3/4") MTR WATTS 02.16.206 1 шт. 12 12
Термоманометр радиальный (TMRA 6-1/2") MTR WATTS 03.33.006 6 шт. 21 125
Стабилизатор переменного напряжения (5000 Вт) LIDER PS5000W-30 1 шт. 450 450
Клапан запорный кнопочный для манометра MIX VE2-2-G1/2 1 шт. 18 18
Манометр газовый радиальный НМ100Р 0-40 mbar G 1/2" класс точности 1.5 ROSMA НМ100Р 1 шт. 52 52
Узел автоматической подпитки 1/2" с манометром Watts 240215 1 шт. 40 40
Комплект материалов и оборудования для электрических расключений
котельной (провода, трубы ПВХ, щит, автоматы) 1 комп. 488 488
Медные трубопроводы, фитинги из латуни (уголки, тройники, американки и
пр.) а также припой и материалы для пайки меди 1 комп. 5 372 5 372
Комплект расходных и не учтенных в спецификации материалов 1 комп. 1 709 1 709
Всего оборудования и материалов: 45 949

73. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 5 из 9
Стоимость монтажных работ: 4 857
Транспортные и накладные расходы: 1 465
Всего монтажных работ: 6 322
Пуско-наладочные работы: 405
Всего: 52 677

74. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 6 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация на дымоход.
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
DY 629 Колено 87град. Ф100 DE DIETRICH 8488-7629 6 шт. 46 276
DY 625 Труба длиной 500мм (2шт) DE DIETRICH 8488-7625 2 шт. 123 246
DY820 Переходник 100/150 мм на 2 *Ш 100мм DE DIETRICH 100002362 2 шт. 41 82
Труба ф130 Rosinox 1T 130/1000 32 шт. 27 863
Крепления ф130 Rosinox К 130 12 шт. 11 130
Расходные материалы: 1 комп. 122 122
Всего оборудования и материалов: 1 720
Стоимость монтажных работ: 488
Транспортные и накладные расходы: 73
Всего работ: 562
Всего: 2 281

75. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 7 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация на систему водоснабжения
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
"Combi 2" прямой DN 15 1/2`` OVENTROP 1091162 6 шт. 9 56
Универсальная многослойная труба (в бухте 100м) 16 TeCe 732016 170 м.п. 3 442
Универсальная многослойная труба (в бухте 100м) 20 TeCe 732020 120 м.п. 4 420
Универсальная многослойная труба (в бухте 50м) 25 TeCe 732025 100 м.п. 7 682
Универсальная многослойная труба (в штангах 5м) 32 TeCe 732232 70 м.п. 11 779
Изоляция для труб 9x18 ENERGOFLEX вн.d=18, b=9мм 170 м.п. 0 45
Изоляция для труб 9x22 ENERGOFLEX вн.d=22, b=9мм 120 м.п. 0 35
Изоляция для труб 9x28 ENERGOFLEX вн.d=28, b=9мм 100 м.п. 0 35
Изоляция для труб 9x35 ENERGOFLEX вн.d=35, b=9мм 70 м.п. 0 31
Соединение прямое с внутренней резьбой 16 x 1/2" TeCe 705002 2 шт. 4 8
Соединение прямое с ниппелем 16 x 1/2" TeCe 705502 7 шт. 3 24
Соединение прямое с ниппелем 25 x 1" TeCe 705508 4 шт. 9 36
Соединение прямое с ниппелем 32 x 1" TeCe 705509 4 шт. 12 47
Соединение труба-труба редукционное 20/16 TeCe 706503 30 шт. 4 112
Соединение труба-труба редукционное 25/20 TeCe 706505 2 шт. 6 13
Тройник 90° 16/16/16 TeCe 710016 10 шт. 5 55
Тройник 90° 20/20/20 TeCe 710020 4 шт. 7 27
Тройник 90° 25/25/25 TeCe 710025 2 шт. 11 21
Тройник 90° редукционный 16/20/16 TeCe 7 105 04 2 шт. 7 14
Тройник 90° редукционный 20/16/20 TeCe 7 105 09 12 шт. 7 81
Тройник 90° редукционный 20/20/16 TeCe 7 105 11 3 шт. 7 21
Тройник 90° редукционный 25/20/20 TeCe 7 105 22 6 шт. 10 60
Тройник 90° редукционный 25/16/25 TeCe 7 105 14 5 шт. 10 52
Тройник 90° редукционный 25/20/25 TeCe 7 105 15 2 шт. 11 21
Тройник 90° редукционный 32/16/32 TeCe 7 105 37 2 шт. 18 36
Тройник 90° редукционный 32/20/32 TeCe 7 105 19 2 шт. 19 38
Тройник 90° редукционный 32/25/25 TeCe 7 105 20 2 шт. 18 36
Тройник 90° редукционный 25/16/20 TeCe 710544 4 шт. 11 42
Тройник 90° редукционный 32/20/25 TeCe 710518 4 шт. 20 82
Уголок соединительный 90° 25/25 TeCe 707025 36 шт. 10 343
Уголок соединительный 90° 32/32 TeCe 707032 14 шт. 18 249
Уголок с настенным креплением удлиненный 16 x 1/2" TeCe 708502 57 шт. 10 558
Монтажная пластина 153/78 мм для 2-х настенных уголков TeCe 720528 16 шт. 11 184
Монтажная пластина 153/78 мм для настенного уголка TeCe 720527 6 шт. 6 35
Пресс-втулка для универсал. многослойной трубы 16 TeCe 734516 162 шт. 1 125
Пресс-втулка для универсал. многослойной трубы 20 TeCe 734520 102 шт. 1 117
Пресс-втулка для универсал. многослойной трубы 25 TeCe 734525 113 шт. 2 226
Пресс-втулка для универсал. многослойной трубы 32 TeCe 734532 56 шт. 3 179
Кран шаровый DN 25 ВР x НГ(нр) флюгель BUGATTI 322-25 10 шт. 18 185
Расходные и не учтенные в спецификации материалы: 1 комп. 244 244
Всего оборудования и материалов: 5 796
Стоимость монтажных работ: 3 497
Транспортные и накладные расходы: 171
Всего работ: 3 668
Всего: 9 464

76. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 8 из 9
Договор № : 11 / 10 / 001
Заказчик:
Cпецификация на систему канализации
Наименование
Производит
ель Артикул
Кол-
во
Ед.
изм.
Цена,
EURO
Сумма,
EURO
Насос дренажный KP 150 с вертикальным поплавком GRUNDFOS 011H1900 3 шт. 301 903
Liftaway C GRUNDFOS 96003985 2 шт. 263 526
СОЛОЛИФТ+ WC-3 220 В подключение: DN 100 (унитаз) + 1xDN 40 GRUNDFOS 96176911 3 шт. 604 1 812
CONLIFT для перекачки конденсата с котлов GRUNDFOS 96115900 1 шт. 227 227
ПВХ труба с раструбом с уплотнительной резинкой 50x1.8x500 Ostendorf 10120 40 шт. 1 42
ПВХ труба с раструбом с уплотнительной резинкой 50x1.8x1000 Ostendorf 10140 60 шт. 2 97
ПВХ труба с раструбом с уплотнительной резинкой 110x2.2x500 Ostendorf 10320 20 шт. 3 67
ПВХ труба с раструбом с уплотнительной резинкой 110x2.2x1000 Ostendorf 10340 100 шт. 5 471
ПВХ отвод с уплотнительной резинкой 50/15° Ostendorf 11100 2 шт. 1 1
ПВХ отвод с уплотнительной резинкой 50/45° Ostendorf 11120 38 шт. 1 19
ПВХ отвод с уплотнительной резинкой 50/88° Ostendorf 11150 52 шт. 1 26
ПВХ отвод с уплотнительной резинкой 110/15° Ostendorf 11300 2 шт. 1 2
ПВХ отвод с уплотнительной резинкой 110/45° Ostendorf 11320 30 шт. 1 36
ПВХ тройник с уплотнительной резинкой 50x50/45° Ostendorf 12110 15 шт. 1 20
ПВХ тройник с уплотнительной резинкой 110x50/45° Ostendorf 12130 10 шт. 2 18
ПВХ тройник с уплотнительной резинкой 110x110/45° Ostendorf 12330 13 шт. 2 29
ПП Крестовина одноплоскостная 110x50x50x67° Ostendorf 16130 1 шт. 5 5
ПП Крестовина одноплоскостная 110x110x110x67° Ostendorf 16330 1 шт. 5 5
ПВХ ревизия 110/109 Ostendorf 18310 3 шт. 3 10
ПВХ редуктор эксцентрический 110/50 Ostendorf 15130 8 шт. 1 7
HL710.1 канализационный затвор (с фиксатором) DN100 HL HL710.1 1 шт. 214 214
HL510NPr трап с "сухим" сифоном (шт.) HL HL510NPr 3 шт. 43 130
Комплект полипропиленовых трубопроводов и фитингов для участков
напорной канализации: 1 комп. 244 244
Расходные и не учтенные в спецификации материалы: 1 комп. 366 366
Всего оборудования и материалов: 5 277
Стоимость монтажных работ: 4 073
Транспортные и накладные расходы: 195
Всего работ : 4 269
Всего: 9 546

77. ПрофиТерм - Современные, надежные и долговечные инженерные системы для загородных домов.
www.profiterm.ru
Спецификации и сметы 11 10 001 евро.xlsx стр 9 из 9
Договор № : 11 / 10 / 001
Заказчик:
Сводка по Объекту
Оборудование
договор
СО (система отопления) 19 968
СТП (система "теплых" полов) 38 426
ИКУ (индивидуальная котельная установка) 45 949
СВ (система водоснабжения) 5 796
СК (система канализации) 5 277
Дымоход 1 720
Итого оборудование:
Монтажные работы
договор
СО (система отопления) 5 216
СТП (система "теплых" полов) 11 541
ИКУ (индивидуальная котельная установка) 4 857
СВ (система водоснабжения) 3 497
СК (система канализации) 4 073
Дымоход 488
Итого монтажные работы:
Транспортные и накладные расходы
договор
СО (система отопления) 611
СТП (система "теплых" полов) 1 465
ИКУ (индивидуальная котельная установка) 1 465
СВ (система водоснабжения) 171
СК (система канализации) 195
Дымоход 73
Итого транспортные и накладные расходы:
Пуско-наладочные работы по котельной:
Годовое сервисное обслуживание котельной:
ВСЕГО:
Примечания
Спецификации действительны для конкретного Объекта и технического задания конкретного Заказчика.
В спецификации указаны розничные цены на оборудование и услуги без учета скидок, уровень которых
определяется перед заключением договоров с Заказчиком.
Наши технические специалисты будут рады проконсультировать и ответить на Ваши вопросы по
обустройству котельных установок, систем отопления, систем водоочистки, внутренних систем
водоснабжения и канализации.
сумма розничные цены
сумма розничные цены
сумма розничные цены
117 137
29 673
3 980
405
405
151 601
