The First Step in Information Management
www.firstsanfranciscopartners.com
Produced	by:
MONTHLY SERIES
Brought	to	you	in	partnership	with:
April 6, 2017
Building	a	Flexible	and	Scalable	Analytics	Architecture
Polling	Question
§ Where	is	your	organization	in	its	readiness	to	develop	a
formal	Big	Data	and	analytics	architecture?
− We	have	no	plans	or	architecture	for	analytics,	but	want	to
have	one.
− We	have	a	strategy	and	are	planning	an	architecture.
− We	have	started	to	implement	a	planned	architecture	for
analytics.
− None	of	the	above.
pg 2© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Typical	Problems
§ Analytics	teams	are	set	up	outside	of	any	formal
set	of	guardrails
− They	do	good	work,	for	a	while
− Then	they	start	to	ask	“Why	isn’t	this	more
organized?”
§ A	CIO	decides	that	a	company	needs	to	do	better
with	data,	and	acquires	$15	million	in	Big	Data
technology	and	sets	up	a	data	lab
− A	few	sponsors	start	to	use	the	lab,	but	costs	of
operation	seem	to	exceed	the	benefits	from	their
efforts
− Someone	asks	“Why	did	we	do	this?”
§ Both	were	missing	a	clear	plan	manifested	in	a
formal	architecture
pg 3© 2017 First San Francisco Partners www.firstsanfranciscopartners.com

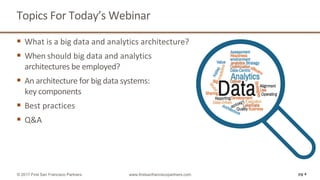

Topics	For	Today’s	Webinar
§ What	is	a	big	data	and	analytics	architecture?
§ When	should	big	data	and	analytics
architectures	be	employed?
§ An	architecture	for	big	data	systems:
key	components
§ Best	practices
§ Q&A
pg 4© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Combine?
www.firstsanfranciscopartners.com
What	is	a	Big	Data	and	Analytics	Architecture?
A	Definition	of	Architecture
§ The	art	and	discipline	of	designing	buildings	and	structures,	from	the	macro-level	of
urban	planning	to	the	micro-level	of	creating	furniture	and	machine	parts.
§ The	design	of	any	complex	object	or	system.	It	may	refer	to	the	implied	architecture	of
abstract things	such	as	music	or	mathematics,	the	apparent	architecture	of	natural
things	such	as	geological	formations	or	living	things,	or	explicitly	planned	architecture
of	human-made	things	such	as	buildings,	machines,	organizations,	processes,	software
and	databases.
§ The	organized	arrangement	of	component	elements	to	optimize	the	function,
performance,	feasibility,	cost	and/or	aesthetics	of	an	overall	structure.
pg 6© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
From	The	DAMA	Guide	to	the	Data	Management	Body	of	Knowledge

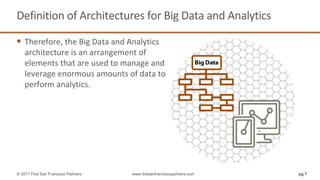

Definition	of	Architectures	for	Big	Data	and	Analytics
§ Therefore,	the	Big	Data	and	Analytics
architecture	is	an	arrangement	of
elements	that	are	used	to	manage	and
leverage	enormous	amounts	of	data	to
perform	analytics.
pg 7© 2017 First San Francisco Partners www.firstsanfranciscopartners.com

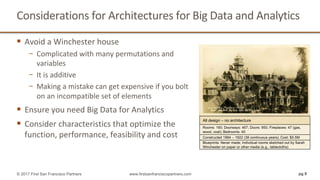

Considerations	for	Architectures	for	Big	Data	and	Analytics
§ Avoid	a	Winchester	house
− Complicated	with	many	permutations	and
variables
− It	is	additive
− Making	a	mistake	can	get	expensive	if	you	bolt
on	an	incompatible	set	of	elements
§ Ensure	you	need	Big	Data	for	Analytics
§ Consider	characteristics	that	optimize	the
function,	performance,	feasibility	and	cost
pg 8© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Rooms: 160; Doorways: 467; Doors: 950; Fireplaces: 47 (gas,
wood, coal); Bedrooms: 40
Constructed 1884 – 1922 (38 continuous years); Cost: $5.5M
Blueprints: Never made; Individual rooms sketched out by Sarah
Winchester on paper or other media (e.g., tablecloths)
All design – no architecture
Elements	of	a	Big	Data	and	Analytics	Architecture
pg 9© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Organization	Elements	Functional	Elements	 Technology	Elements
Data
Consumption
Data	Supply
Chain/Logistics
Data
Management
Pedigree	and	Preparation
Landing/Staging
Model/Metrics	Management
Data	Reduction
Glossary	Management
Machine	Learning/AI
Data	Governance
Data	Operations	Data	Ingestion
Reference	and	Master	Data
Competency	Centers
Self-Service/Data	Citizens
ETL/Virtualization
Distributed Processing
Metadata
Data	Quality/Hygiene
Lake,	Pond,	Warehouse
HDFS,	Columnar	and	Graph
Data	Streaming
Data	Glossary
Data	Lake	Management
Taxonomy/Ontology
Web	Services
Policy	and	Process
Data	Analysts	and	Scientists
Collaboration,	Decision-Making
Access-Publish,	Subscribe,	Notify
Access	tools	– BI,	Analytics
Applications
Analytics	– Descriptive,
Predictive,	Prescriptive
Business/Tech.	Planning
Security,	Privacy
Business	Continuity
Two	Lenses	to	Derive	an	Effective	Architecture
pg 10© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Form
Developing	the
architecture	so	all
stakeholders	can
actually	understand
and	develop	it
Progression
Develop	architectures
that	are	best	fit	for
purpose	and	effective,
no	matter	how	simple
or	complex

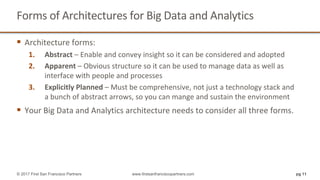

Forms	of	Architectures	for	Big	Data	and	Analytics
§ Architecture	forms:
1. Abstract – Enable	and	convey	insight	so	it	can	be	considered	and	adopted
2. Apparent – Obvious	structure	so	it	can	be	used	to	manage	data	as	well	as
interface	with	people	and	processes
3. Explicitly	Planned	– Must	be	comprehensive,	not	just	a	technology	stack	and
a	bunch	of	abstract	arrows,	so	you	can	mange	and	sustain	the	environment
§ Your	Big	Data	and	Analytics	architecture	needs	to	consider	all	three	forms.
pg 11© 2017 First San Francisco Partners www.firstsanfranciscopartners.com

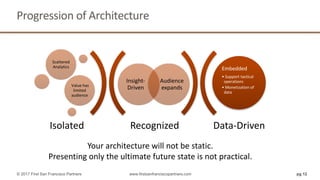

Progression	of	Architecture
pg 12© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Recognized Data-Driven
Insight-
Driven
Audience
expands
Scattered
Analytics
Value	has
limited
audience
Embedded
• Support	tactical
operations
• Monetization	of
data
Isolated
Your	architecture	will	not	be	static.
Presenting	only	the	ultimate	future	state	is	not	practical.
www.firstsanfranciscopartners.com
When	Should	Big	Data	and	Analytics
Architectures	be	Employed?
These	will	affect	architecture	and	progression:
§ Veracity (the	4th V)	– Scattered,	isolated,
reactive
§ Variety – Consolidating	content,	insight	from
more	than	just	rows	and	columns
§ Volume – Consolidated	content,	tactical	uses,
monetization
§ Velocity – Business	velocity,	not	just	data
velocity
§ “Net	New”	– Generation	skipping,	balance
alongside	meeting	traditional	needs

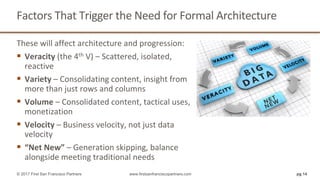

Factors	That	Trigger	the	Need	for	Formal	Architecture
pg 14© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
First	Progression	– Isolated,	Scattered	Analytics	(Abstract)
pg 15© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Organization	elements	Functional		elements	 Technology	elements
Data
Consumption
Data	supply	chain
/	logistics
Data
Management
Landing/Staging	 Data	Operations	ETL
Data	Analysts
Access-Publish,	Subscribe,	Notify
Access	tools	– BI,	Analytics,	Analytics- Descriptive,
Predictive,	Prescriptive
HDFS,	Columnar	and	Graph

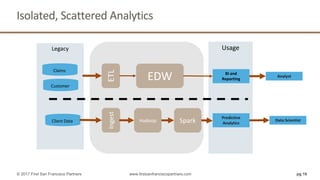

Isolated,	Scattered	Analytics
pg 16© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Legacy	 Usage
EDW
Predictive
Analytics
Claims
Customer
Client	Data	 Hadoop
BI	and
Reporting
ETLIngest
Data	Scientist	Spark
Analyst

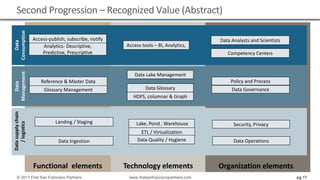

Second	Progression	– Recognized	Value	(Abstract)
pg 17© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Organization	elements	Functional		elements	 Technology	elements
Data
Consumption
Data	supply	chain
/	logistics
Data
Management
Landing	/	Staging
Glossary	Management	 Data	Governance
Data	Operations	Data	Ingestion
Reference	&	Master	Data
Competency	Centers
ETL /	Virtualization
Data	Quality	/	Hygiene
Lake,	Pond	,	Warehouse
HDFS,	columnar	&	Graph
Data	Glossary
Data	Lake	Management
Policy	and	Process
Data	Analysts	and	Scientists	Access-publish,	subscribe,	notify
Access	tools	– BI,	Analytics,	Analytics- Descriptive,
Predictive,	Prescriptive
Security,	Privacy

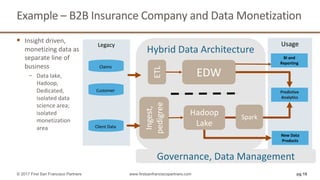

Example	– B2B	Insurance	Company	and	Data	Monetization
§ Insight	driven,
monetizing	data	as
separate	line	of
business
− Data	lake,
Hadoop,
Dedicated,
isolated	data
science	area;
isolated
monetization
area
pg 18© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Legacy	 Usage
Hybrid	Data	Architecture
New	Data
Products
EDW
Predictive
Analytics
Claims
Customer
Client	Data
Hadoop
Lake
Ingest,
pedigree
BI	and
Reporting
Governance,	Data	ManagementETL
Spark

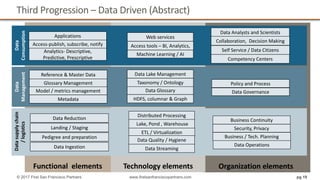

Third	Progression	– Data	Driven	(Abstract)
pg 19© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Organization	elements	Functional		elements	 Technology	elements
Data
Consumption
Data	supply	chain
/	logistics
Data
Management
Pedigree	and	preparation
Landing	/	Staging
Model	/	metrics	management
Data	Reduction
Glossary	Management
Machine	Learning	/	AI
Data	Governance
Data	Operations	Data	Ingestion
Reference	&	Master	Data
Competency	Centers
Self	Service	/	Data	Citizens
ETL /	Virtualization
Distributed Processing
Metadata
Data	Quality	/	Hygiene
Lake,	Pond	,	Warehouse
HDFS,	columnar	&	Graph
Data	Streaming
Data	Glossary
Data	Lake	Management
Taxonomy	/	Ontology
Web	services
Policy	and	Process
Data	Analysts	and	Scientists
Collaboration,		Decision	Making
Access-publish,	subscribe,	notify	 Access	tools	– BI,	Analytics,
Applications
Analytics- Descriptive,
Predictive,	Prescriptive
Business	/	Tech.	Planning
Security,	Privacy
Business	Continuity
New
Applications
Usage

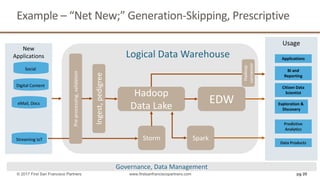

Example	– “Net	New;”	Generation-Skipping,	Prescriptive
© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Logical	Data	Warehouse
Exploration	&
Discovery
EDW
Predictive
Analytics
Applications
Streaming	IoT
Social
Digital	Content
eMail,	Docs
Hadoop
Data	Lake
Ingest,	pedigree
BI	and
Reporting
Governance,	Data	Management
pg 20
Spark
Data	Products
Citizen	Data
Scientist
Storm
Pre-processing,	validation
Hadoop
connector

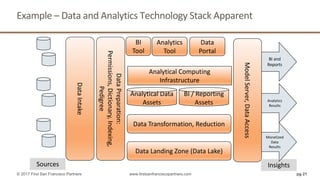

Example	– Data	and	Analytics	Technology	Stack	Apparent
pg 21© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Data	Intake
Data	Preparation:
Permissions,	Dictionary,	Indexing,
Pedigree
Data	Landing	Zone (Data	Lake)
Data	Transformation, Reduction
Analytical	Data
Assets
Analytical	Computing
Infrastructure
BI	/	Reporting
Assets
Model	Server,	Data	Access
BI
Tool
Analytics
Tool
Sources	 Insights
BI	and
Reports
Analytics
Results
Monetized
Data
Results
Data
Portal

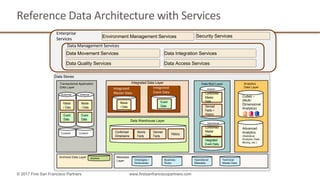

Data Stores
Analytics
Data Layer
Data Mart LayerTransactional Application
Data Layer
Data Warehouse Layer
Integrated Data Layer
Content
External Internal
Content
Data Integration ServicesData Movement Services
Data Quality Services Data Access Services
Data	Management	Services
Enterprise
Services Environment Management Services Security Services
Maste
r Data
Maste
r Data
Event
Data
Event
Data
Maste
r Data
Event
Data
Integrated
Master	Data
Integrated
Event	Data
Conformed
Dimensions
Atomic
Facts
Derived
Facts
History
Operational
Conformed
Master
Data
Integrated
Event Data
Analytic
Conformed
Master
Data
Derived
Facts +
History
Cubes –
(Multi-
Dimensional
Analytics)
Advanced
Analytics
(Statistical
Analysis, Data
Mining, etc.)
Archived Data Layer Metadata
Layer Ontologies /
Dictionaries
Business
Rules
Operational
Metadata
Technical
Master Data
Archive
© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Reference	Data	Architecture	with	Services
www.firstsanfranciscopartners.com

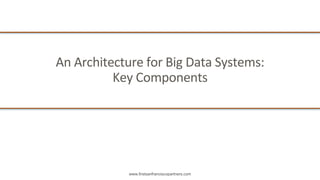

An	Architecture	for	Big	Data	Systems:
Key	Components

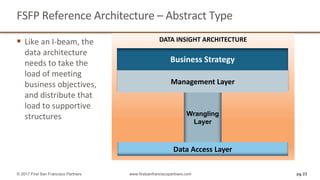

FSFP	Reference	Architecture	– Abstract	Type
§ Like	an	I-beam,	the
data	architecture
needs	to	take	the
load	of	meeting
business	objectives,
and	distribute	that
load	to	supportive
structures
pg 23© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
DATA	INSIGHT	ARCHITECTURE
Wrangling
Layer
Management	Layer
Data	Access	Layer
Business	Strategy
FSFP	Reference	Architecture	– Abstract
DATA	INSIGHT	ARCHITECTURE
pg 24© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
1
Data
Movement/
Logistics
Cross-
Generation
Abstraction
Processes
and
Mapping
Data
Virtual’n,
Services
Management	Layer
Metadata,	Lineage,	Work	Flow,	Models,	Reference	Data,	Rules,	Canonical	Data
Data	Access	Layer
BI/Reporting,		Analytics,	Mobile
Vintage	Area
Legacy	applications	and
data	structures,
traditional	methods
Mission:	To	Serve	and
Protect
Contemporary	Area
New	apps and	data
structures,	Agile
methods
Mission:	Flexible,
Responsive
Business	Strategy

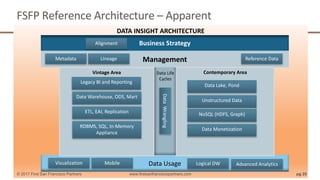

FSFP	Reference	Architecture	– Apparent
DATA	INSIGHT	ARCHITECTURE
pg 25© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
1
Data	Life
Cycles
Management
Data	Usage
Vintage	Area	 Contemporary	Area
Business	Strategy
Legacy	BI	and	Reporting
Data	Warehouse,	ODS,	Mart
ETL,	EAI,	Replication
Data	Lake,	Pond
NoSQL	(HDFS,	Graph)
Advanced	Analytics
RDBMS,	SQL,	In-Memory
Appliance
Metadata Lineage Reference	Data
Alignment
Data	Monetization
Visualization Data		Wrangling	Mobile Logical	DW
Unstructured	Data

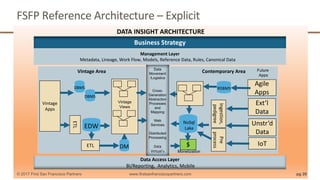

FSFP	Reference	Architecture	– Explicit
DATA	INSIGHT	ARCHITECTURE
pg 26© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
1
Data
movement /
logistics
Cross-
generation
Abstraction
Processes
&
Mapping
Vintage	Area	 Contemporary	Area
Business	Strategy
Vintage
Views
DBMS
Future
Apps
Data
Movement
/Logistics
Cross-
Generation
Abstraction
Processes
and
Mapping
Web
Services
Distributed
Processing
Data
Virtual’n
$
Monetization
EDW
RDBMS
Ext’l
Data
Unstr’d
Data
Ingestion,
pedigree
Agile
Apps
Vintage
Apps
Management	Layer
Metadata,	Lineage,	Work	Flow,	Models,	Reference	Data,	Rules,	Canonical	Data
Data	Access	Layer
BI/Reporting,		Analytics,	Mobile
DBMS
ETL
ETL
NoSql
Lake
DM IoT
Pre
process
pg 28

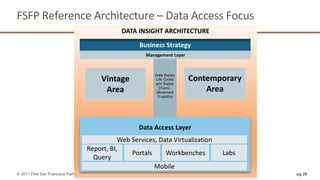

FSFP	Reference	Architecture	– Data	Access	Focus
© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
DATA	INSIGHT	ARCHITECTURE
Data Supply
Life Cycles
and Supply
Chains -
Movement
/Logistics
Management	Layer
Data	Access	Layer
Vintage
Area
Contemporary
Area
Business	Strategy
Portals
Report,	BI,
Query
Workbenches Labs
Web	Services,	Data	Virtualization
Mobile
www.firstsanfranciscopartners.com

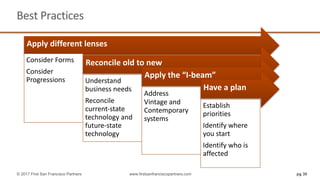

Best	Practices
pg 30
Best	Practices
© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Apply	different	lenses
Consider	Forms
Consider
Progressions
Reconcile	old	to	new
Understand
business	needs
Reconcile
current-state
technology	and
future-state
technology
Apply	the	“I-beam”
Address
Vintage	and
Contemporary
systems
Have	a	plan
Establish
priorities
Identify	where
you	start
Identify	who	is
affected

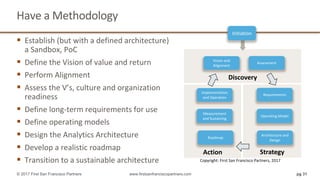

Have	a	Methodology
§ Establish	(but	with	a	defined	architecture)
a	Sandbox,	PoC
§ Define	the	Vision	of	value	and	return
§ Perform	Alignment
§ Assess	the	V’s,	culture	and	organization
readiness
§ Define	long-term	requirements	for	use
§ Define	operating	models
§ Design	the	Analytics	Architecture
§ Develop	a	realistic	roadmap
§ Transition	to	a	sustainable	architecture
pg 31© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
Discovery
Action	 Strategy
Vision	and
Alignment
Requirements
Architecture	and
Design
Assessment
Implementation
and	Operation
Roadmap
Initiation
Measurement
and	Sustaining
Operating	Model
Copyright:	First	San	Francisco	Partners,	2017
Questions?
pg 32© 2017 First San Francisco Partners www.firstsanfranciscopartners.com
MONTHLY SERIES
Thank	you!
See	you	Thursday,	May	4	for	our	next	DIA	webinar,
The	Role	of	a	Data	Scientist	(Interview	with	a	CDS)
John	Ladley			@jladley
john@firstsanfranciscopartners.com
Kelle	O’Neal			@kellezoneal
kelle@firstsanfranciscopartners.com
Layer
Characteristic Transactional
Application
Data	Warehouse Data	Mart
Data	produced	via	the
automation	of	business
processes
View	of	data	across	the
enterprise.		Supports
dissemination,	derivation
of	knowledge	and	history
Purpose
Data	Life	Cycle
Data	Operations
Data	Model
Data	structured	and
filtered	to	support	specific
information	needs	of	small
groups	of	users.
All	base	(non-derived)	data
originates	here
Derivations	(including
aggregations)	produced
here,	and	history	is
inferred
Data	from	Warehouse	is
transformed		to	support
specific	reporting
Create	/	Source	/	Read	/
Update	/	Delete	/	Archive
Extract	/	Transform	/	Load
/	Derive	/	Publish	/	Archive
Subscribe	/	Transform	/
Archive
Normalized	to	3NF
Subject	Oriented	/
Snowflaked /	Conformed
Dimensions
Information	Requirement
Oriented	/	Snowflaked /
Conformed	Dimensions
• Much more is needed than the above
• Definitions are a technical reference; explanations help stakeholders to
understand the reference architecture

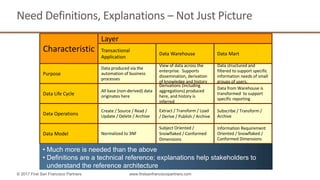

Need	Definitions,	Explanations	– Not	Just	Picture
© 2017 First San Francisco Partners www.firstsanfranciscopartners.com

DI&A Webinar: Building a Flexible and Scalable Analytics Architecture
