Deep learning ultrasonic
- 1.

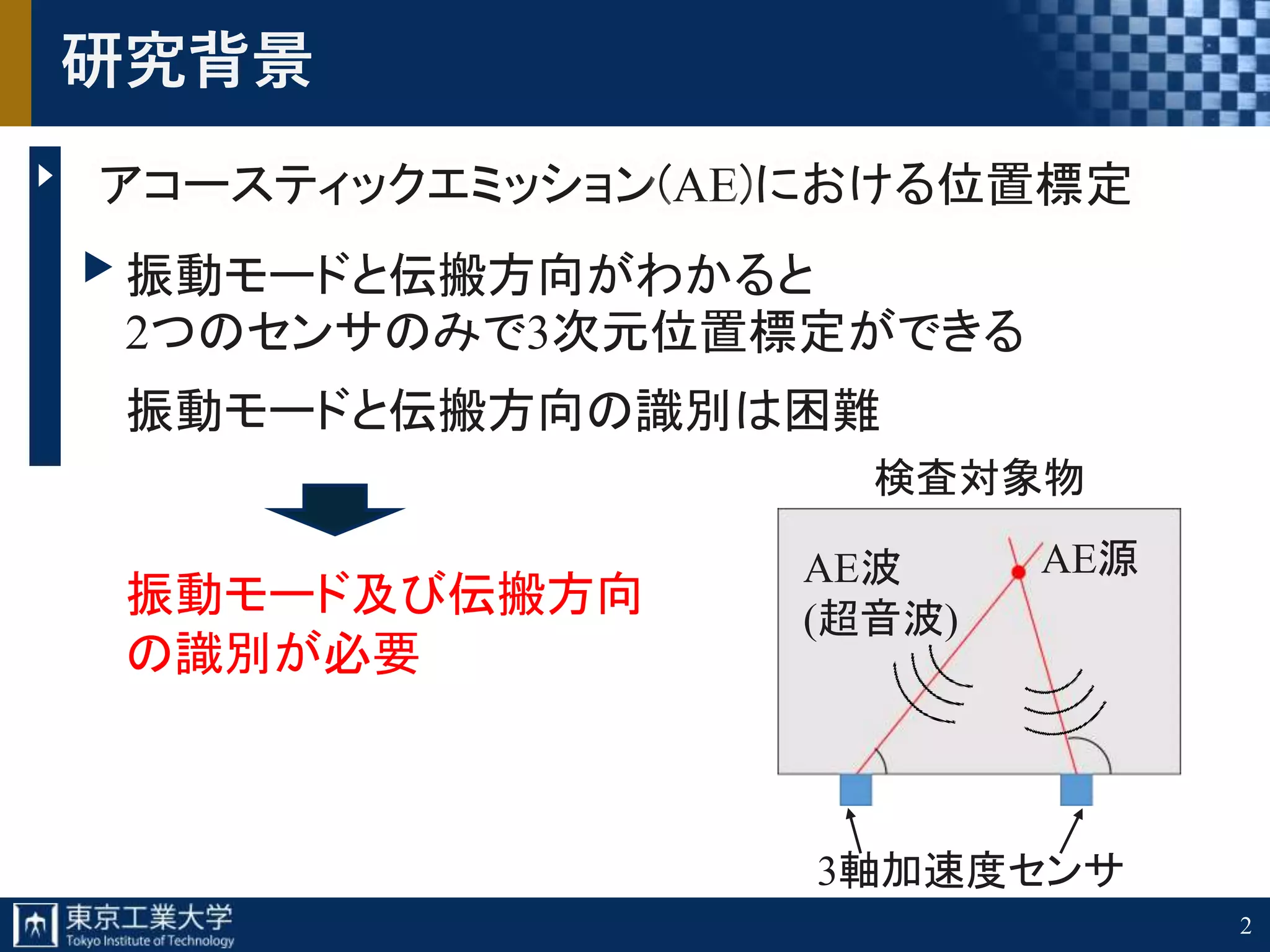

- 2.

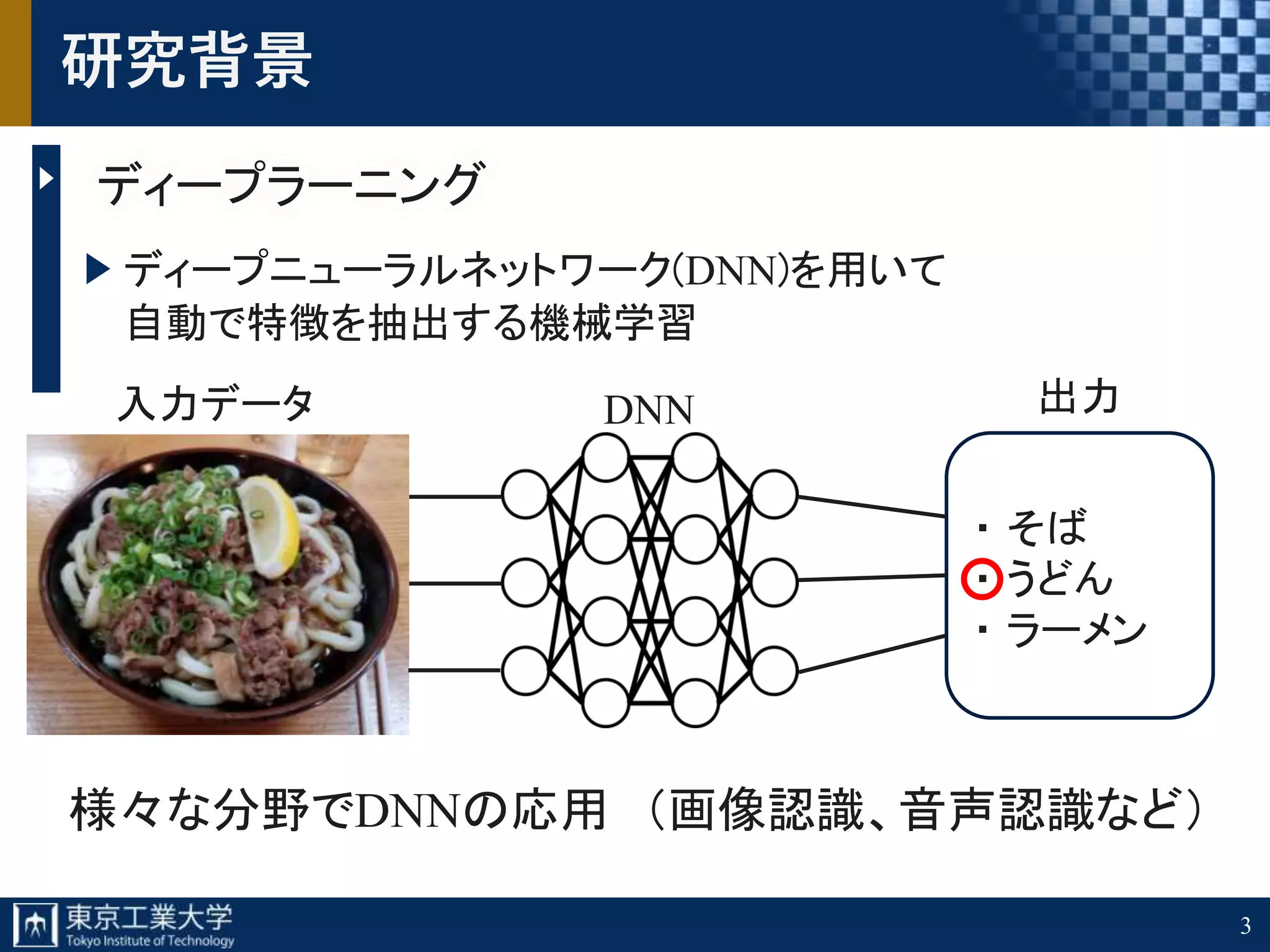

- 3. 3 研究背景 ディープラーニング ディープニューラルネットワーク(DNN)を用いて 自動で特徴を抽出する機械学習 ・ そば ・ うどん ・ラーメン 様々な分野でDNNの応用 （画像認識、音声認識など） DNN入力データ 出力

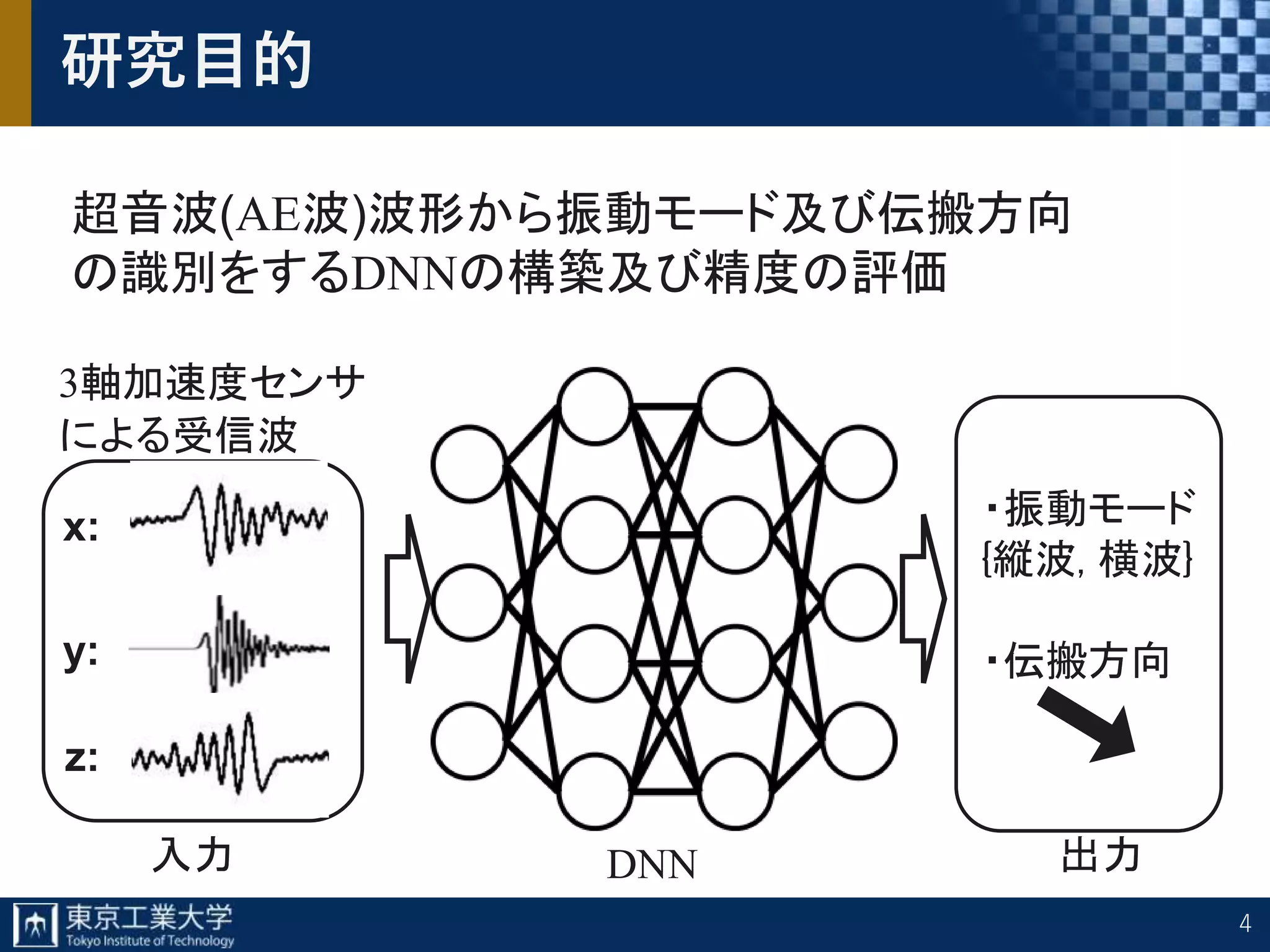

- 4.

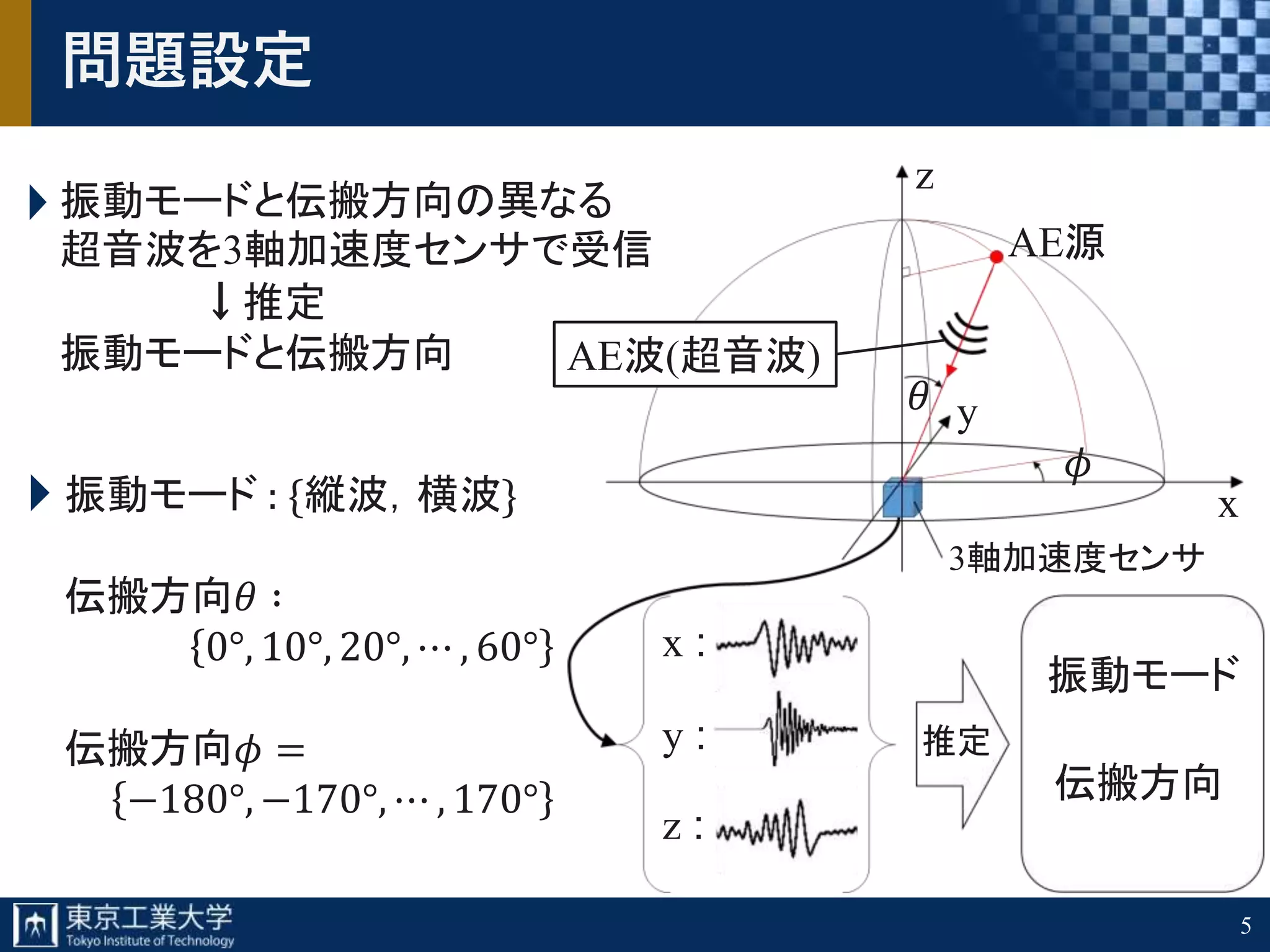

- 5. 5 問題設定 振動モードと伝搬方向の異なる 超音波を3軸加速度センサで受信 ↓推定 振動モードと伝搬方向 振動モード : {縦波，横波} 伝搬方向𝜃∶ 0°, 10°, 20°, ⋯ , 60° 伝搬方向𝜙 = −180°, −170°, ⋯ , 170° 3軸加速度センサ AE源 推定 AE波(超音波) 𝜃 𝜙 x y z y : x : z : 振動モード 伝搬方向

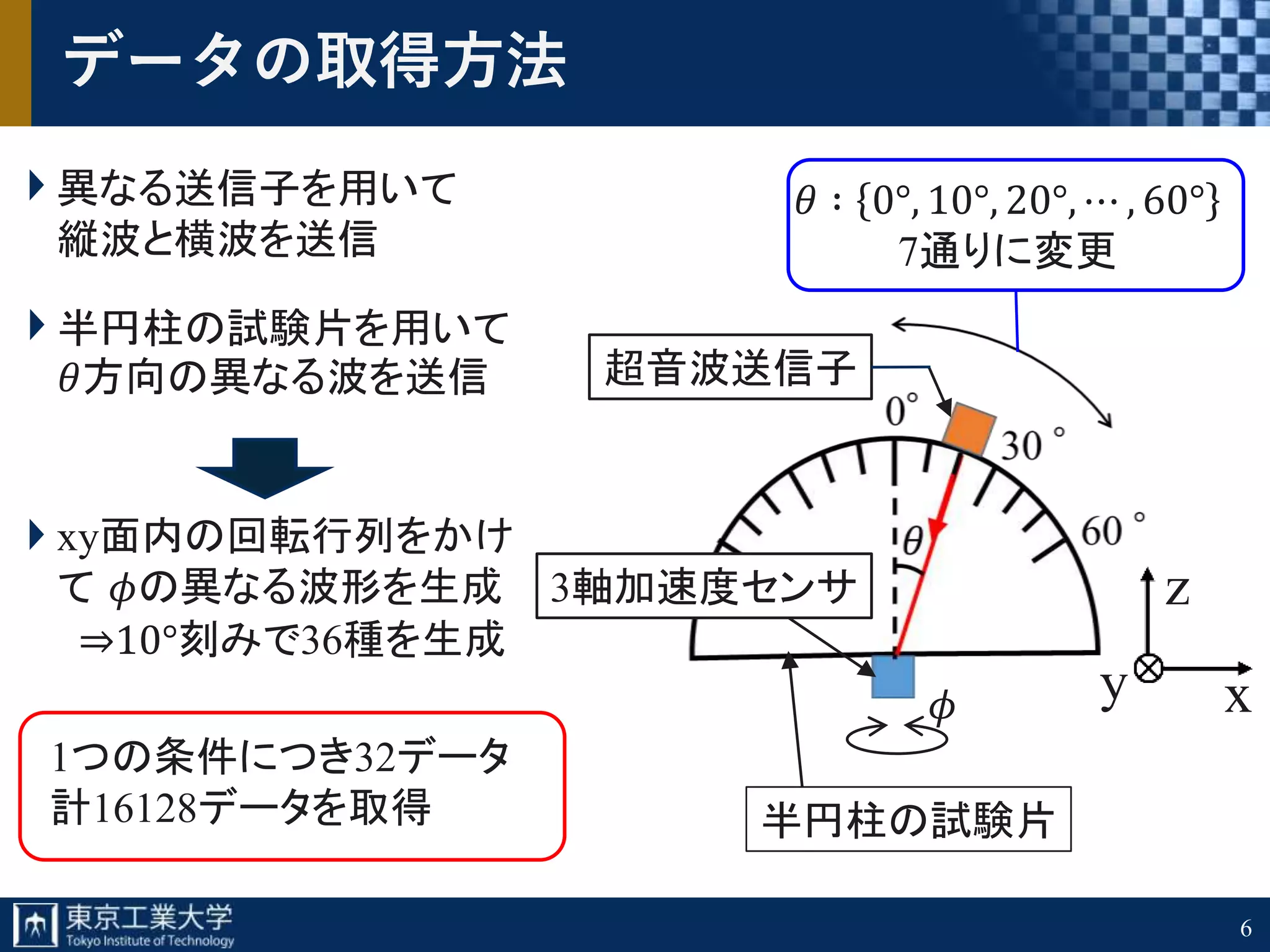

- 6. 6 データの取得方法 半円柱の試験片を用いて 𝜃方向の異なる波を送信 異なる送信子を用いて 縦波と横波を送信 xy面内の回転行列をかけ て 𝜙の異なる波形を生成 ⇒10°刻みで36種を生成 1つの条件につき32データ 計16128データを取得 xy z 超音波送信子 𝜃 ∶0°, 10°, 20°, ⋯ , 60° 7通りに変更 𝜙 半円柱の試験片 3軸加速度センサ

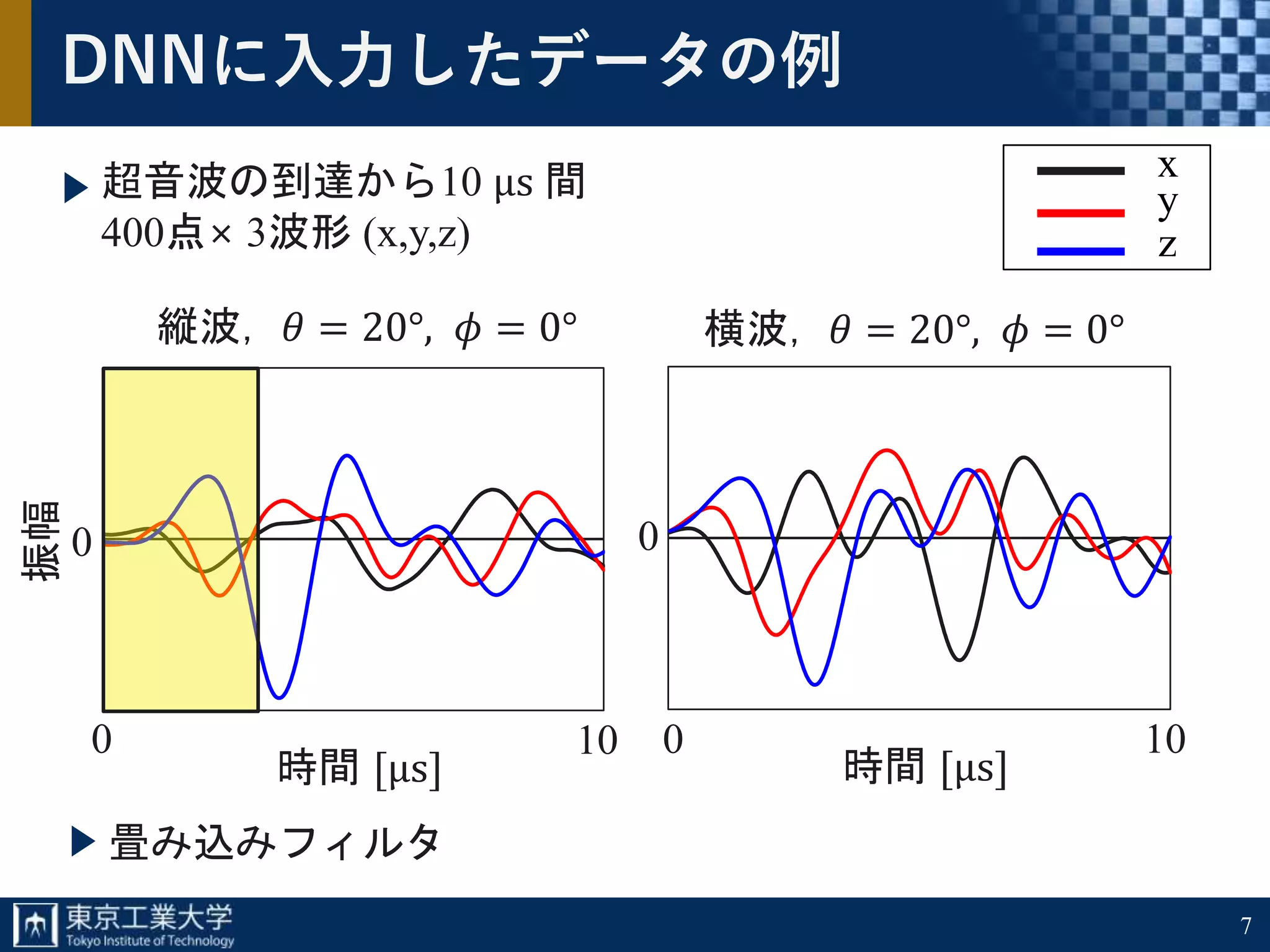

- 7. 超音波の到達から10 μs 間 400点×3波形 (x,y,z) 7 DNNに入力したデータの例 畳み込みフィルタ 横波， 𝜃 = 20°, 𝜙 = 0° 時間 [μs] 0 0 10 縦波， 𝜃 = 20°, 𝜙 = 0° 0 時間 [μs] 0 10 振幅 x y z

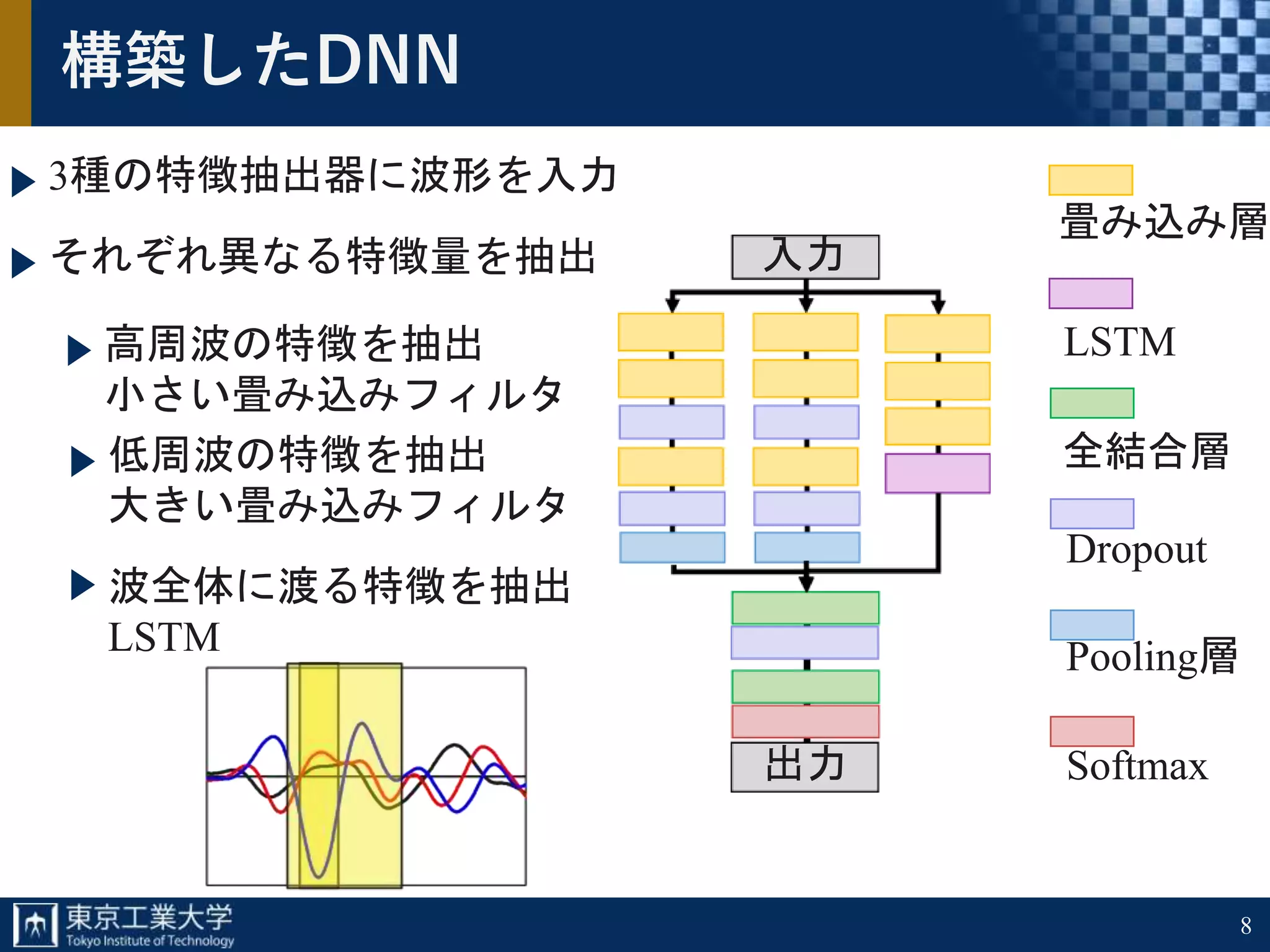

- 8.

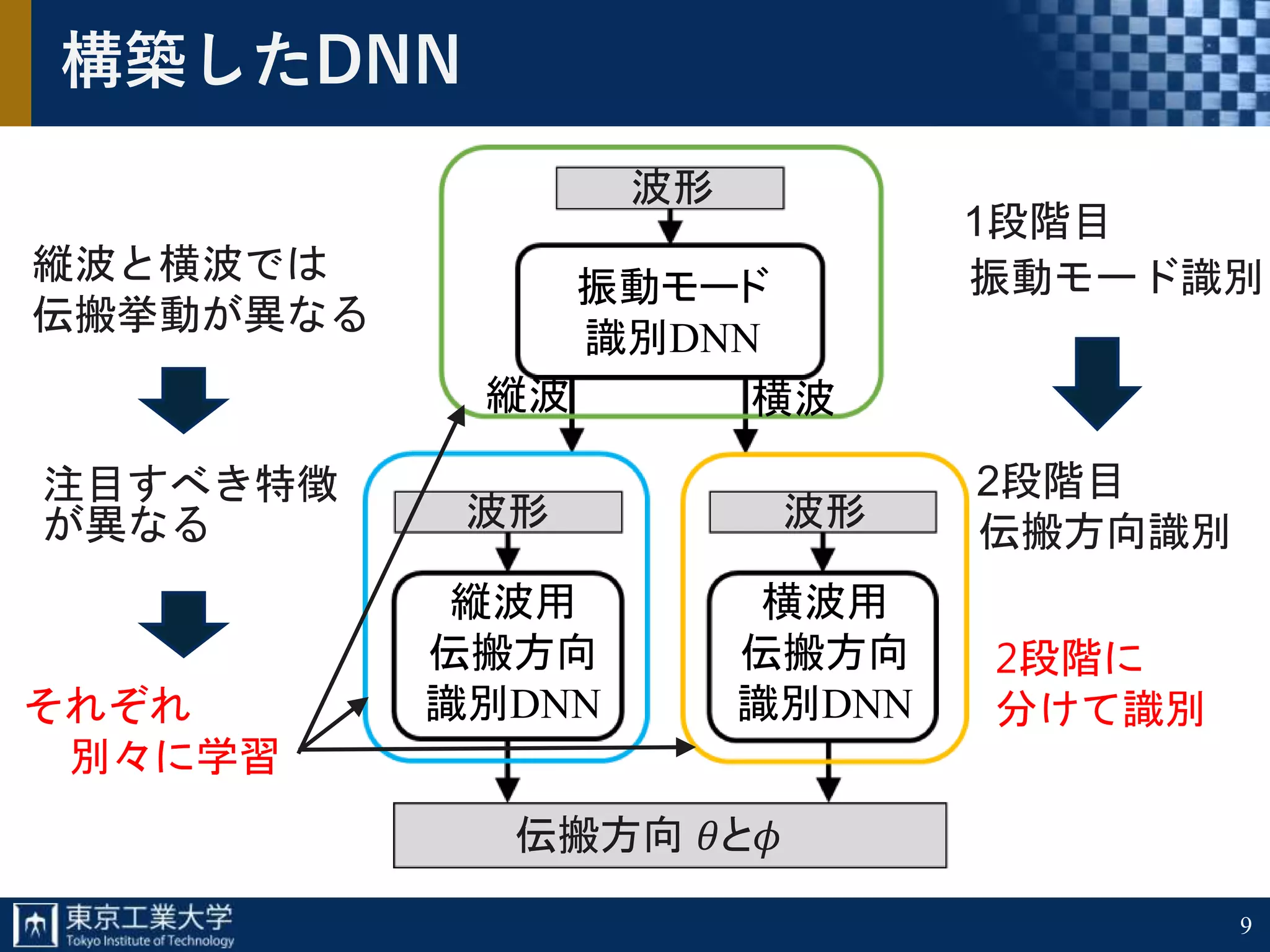

- 9.

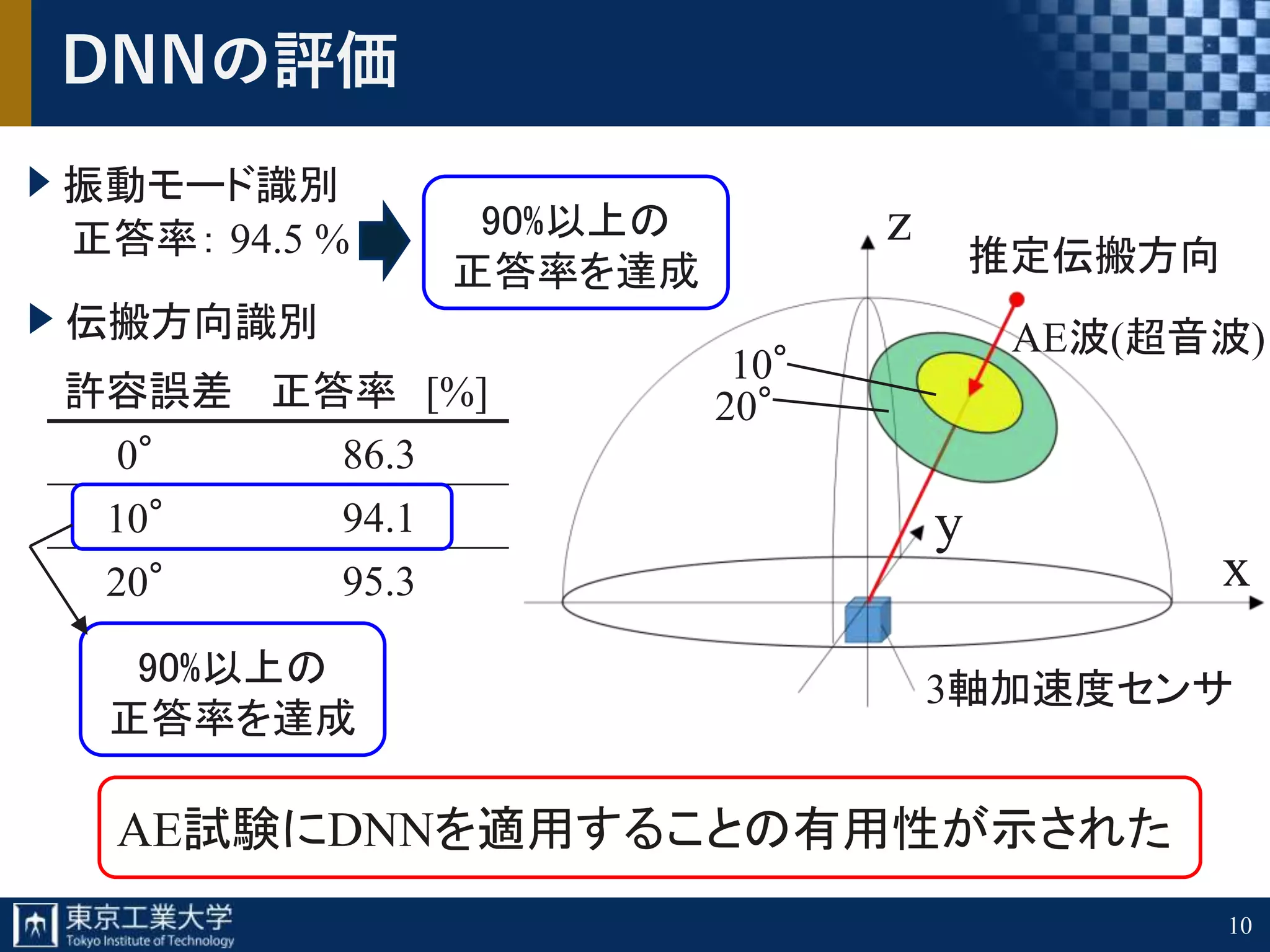

- 10. 10 DNNの評価 振動モード識別 許容誤差 正答率 [%] 0°86.3 10° 94.1 20° 95.3 伝搬方向識別 10° 20° 3軸加速度センサ 推定伝搬方向正答率： 94.5 % AE試験にDNNを適用することの有用性が示された x y z AE波(超音波) 90%以上の 正答率を達成 90%以上の 正答率を達成

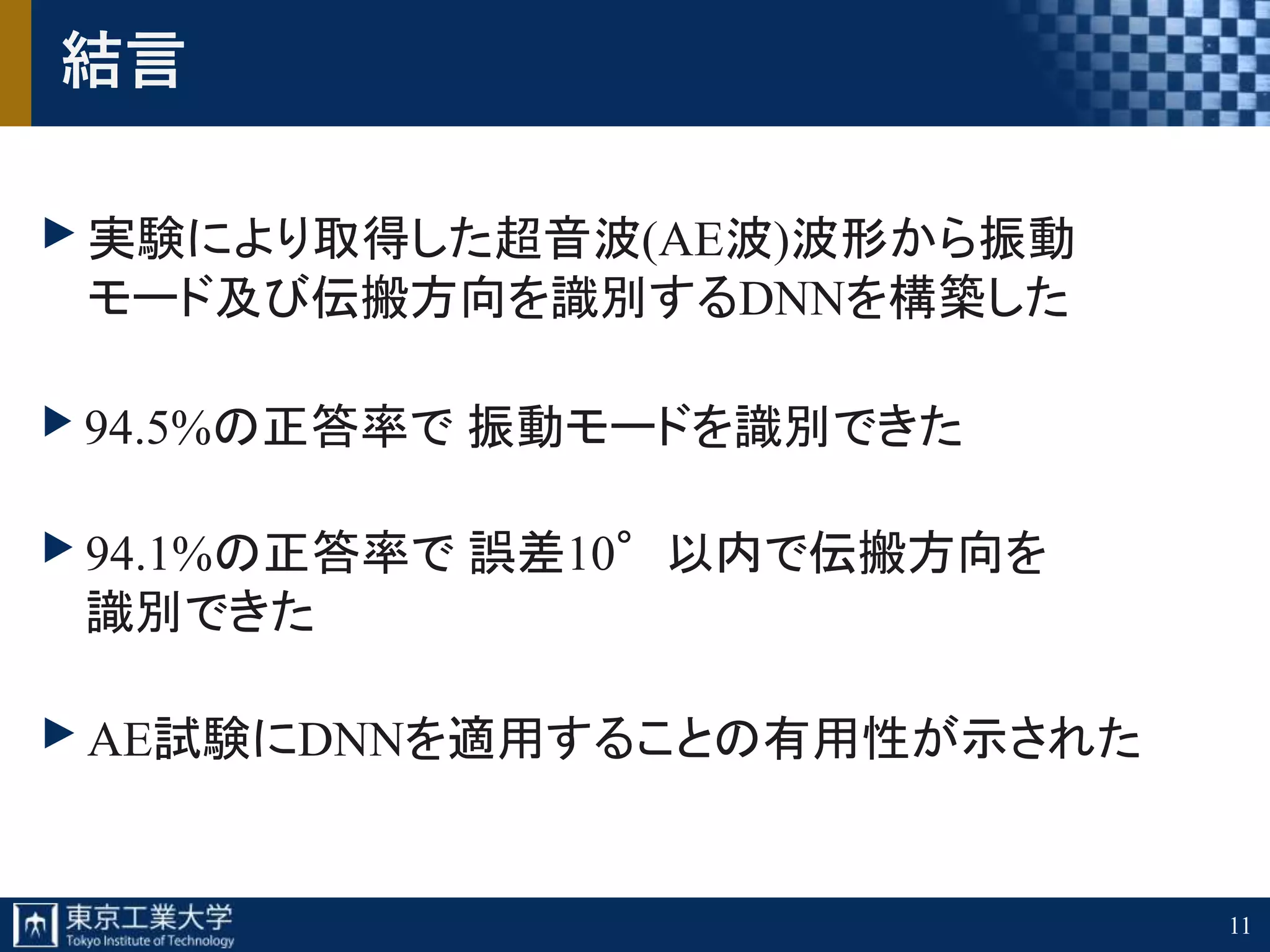

- 11.
- 12.

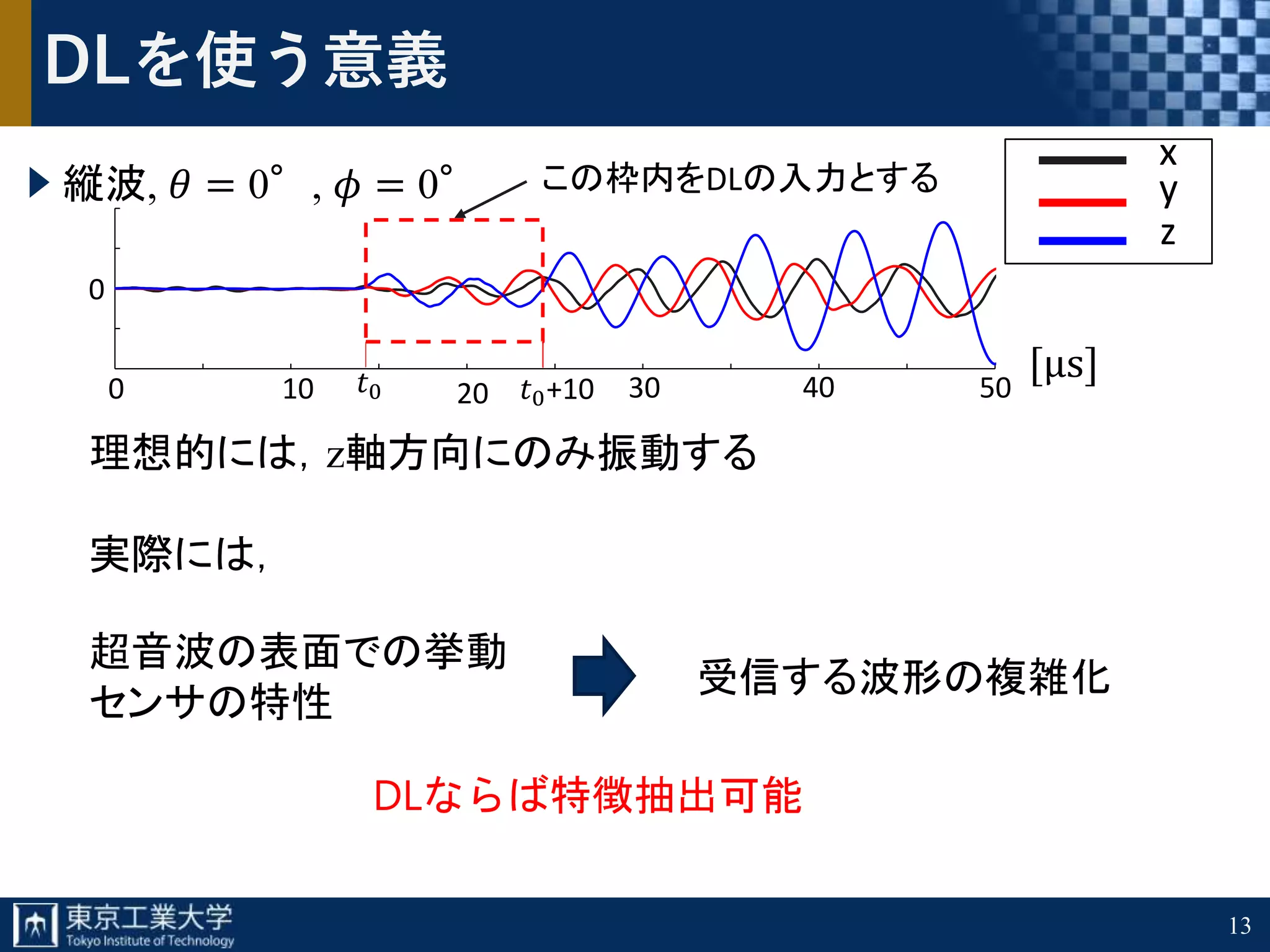

- 13. 13 DLを使う意義 縦波, 𝜃 =0°, 𝜙 = 0° 0 5010 20 30 40 0 𝑡0 この枠内をDLの入力とする 𝑡0+10 [μs] x y z 理想的には，z軸方向にのみ振動する 実際には， 超音波の表面での挙動 センサの特性 受信する波形の複雑化 DLならば特徴抽出可能

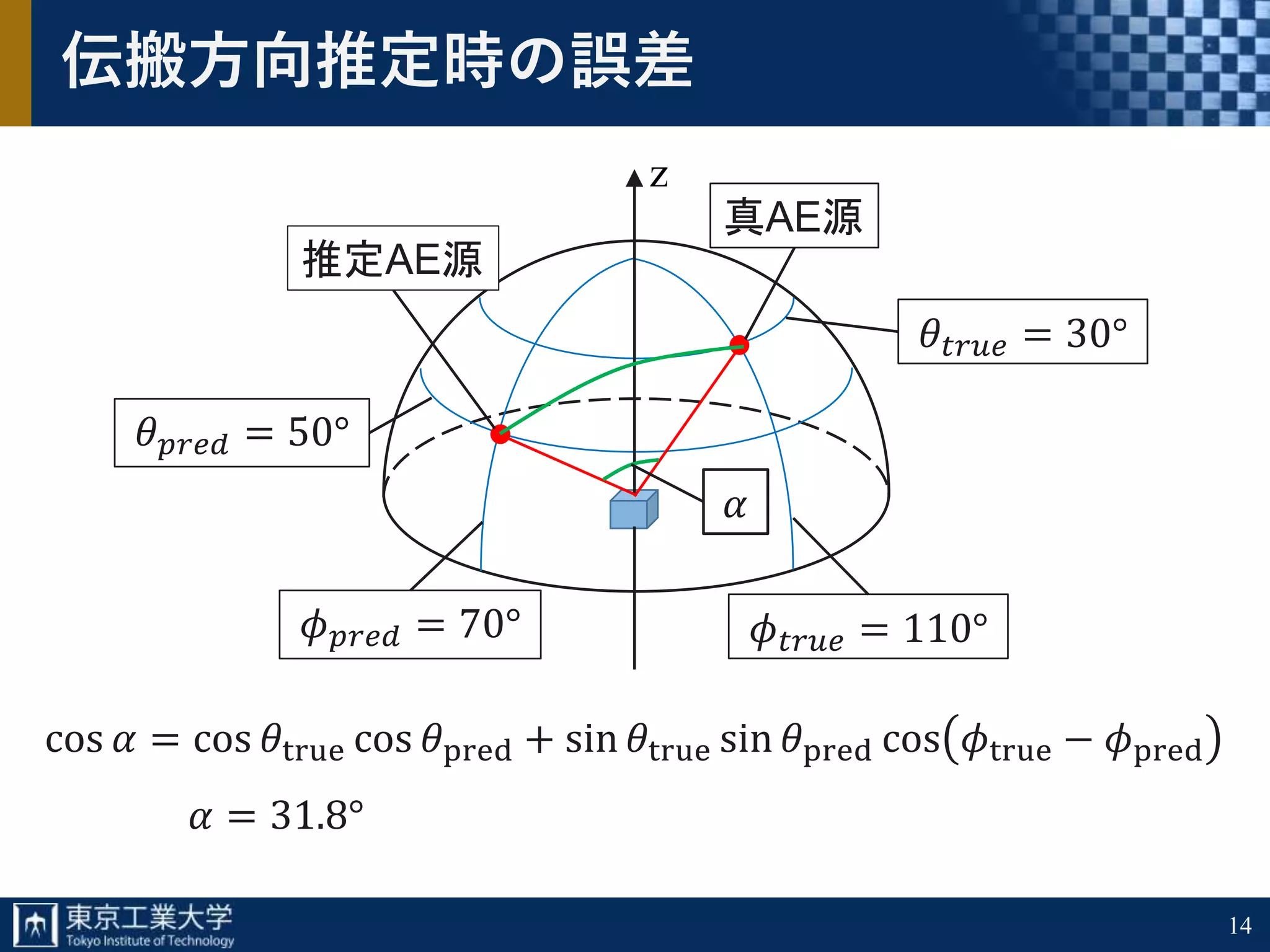

- 14. 14 伝搬方向推定時の誤差 cos 𝛼 =cos 𝜃true cos 𝜃pred + sin 𝜃true sin 𝜃pred cos 𝜙true − 𝜙pred 𝜃𝑡𝑟𝑢𝑒 = 30° 𝜃 𝑝𝑟𝑒𝑑 = 50° 𝜙 𝑝𝑟𝑒𝑑 = 70° 𝜙 𝑡𝑟𝑢𝑒 = 110° z 𝛼 𝛼 = 31.8° 真AE源 推定AE源

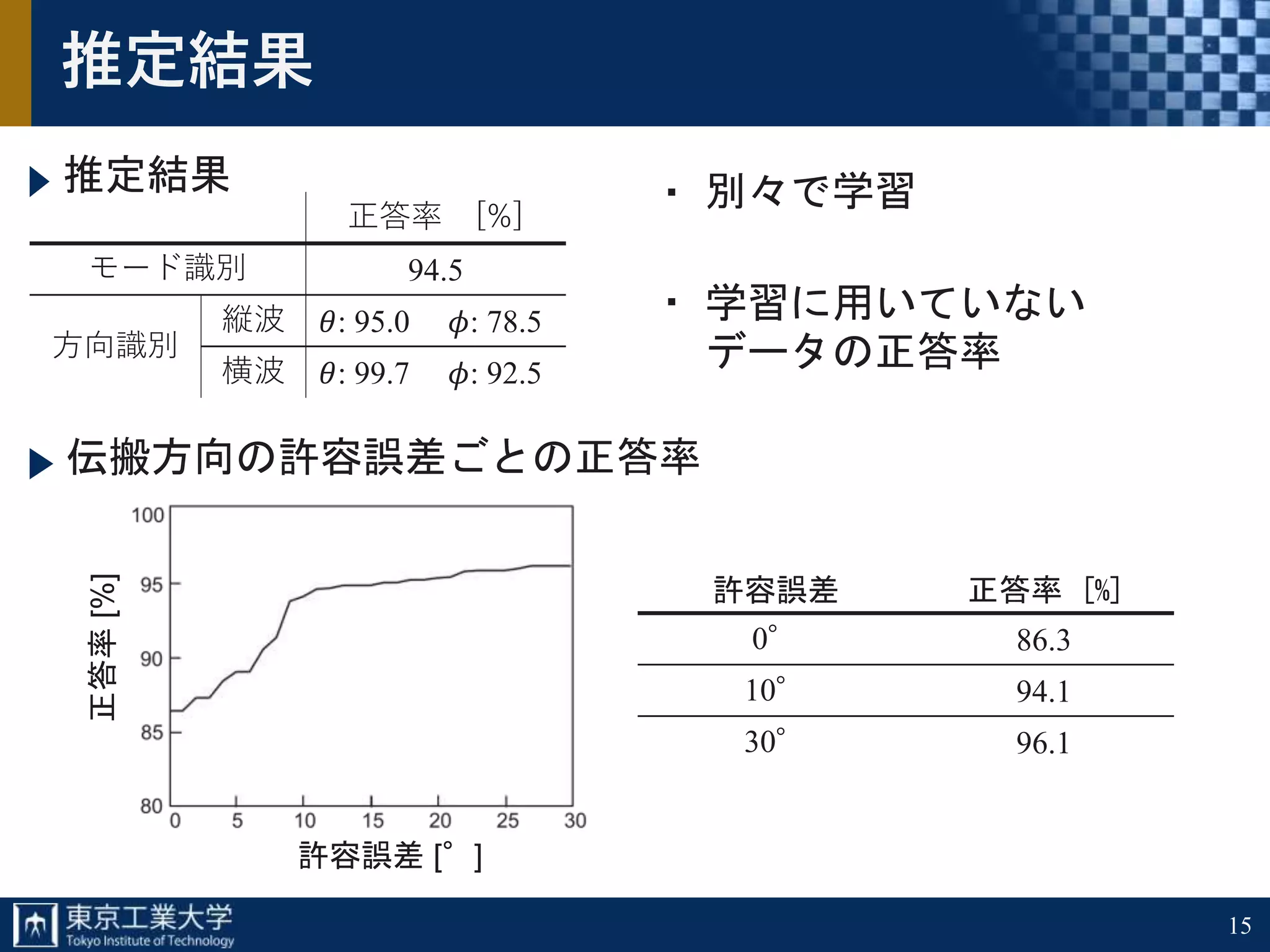

- 15. 15 推定結果 推定結果 別々で学習 学習に用いていない データの正答率 正答率 [%] モード識別94.5 方向識別 縦波 𝜃: 95.0 𝜙: 78.5 横波 𝜃: 99.7 𝜙: 92.5 伝搬方向の許容誤差ごとの正答率 許容誤差 正答率 [%] 0° 86.3 10° 94.1 30° 96.1 正答率[%] 許容誤差 [°] ・ ・

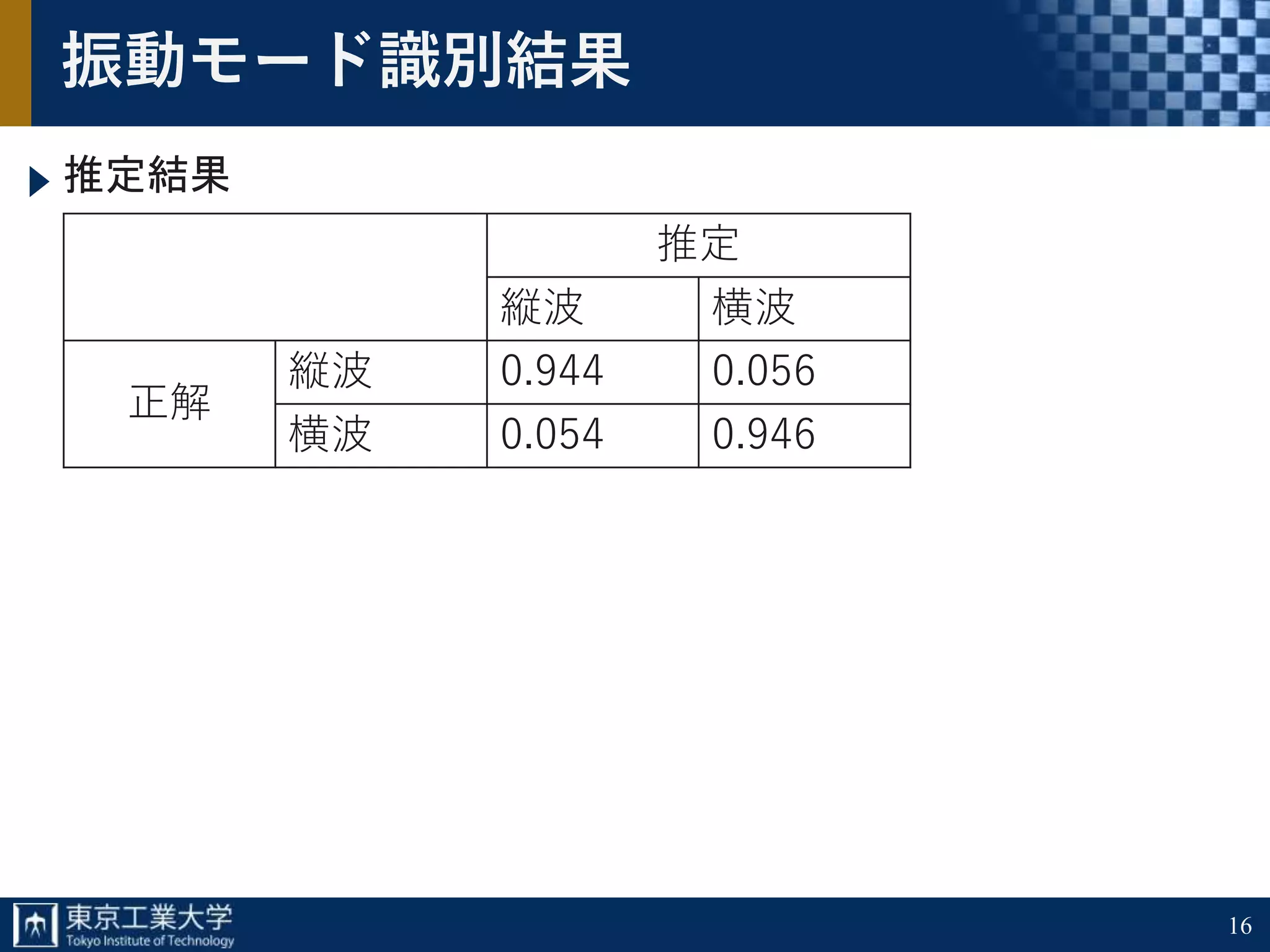

- 16. 16 振動モード識別結果 推定結果 推定 縦波 横波 正解 縦波 0.9440.056 横波 0.054 0.946

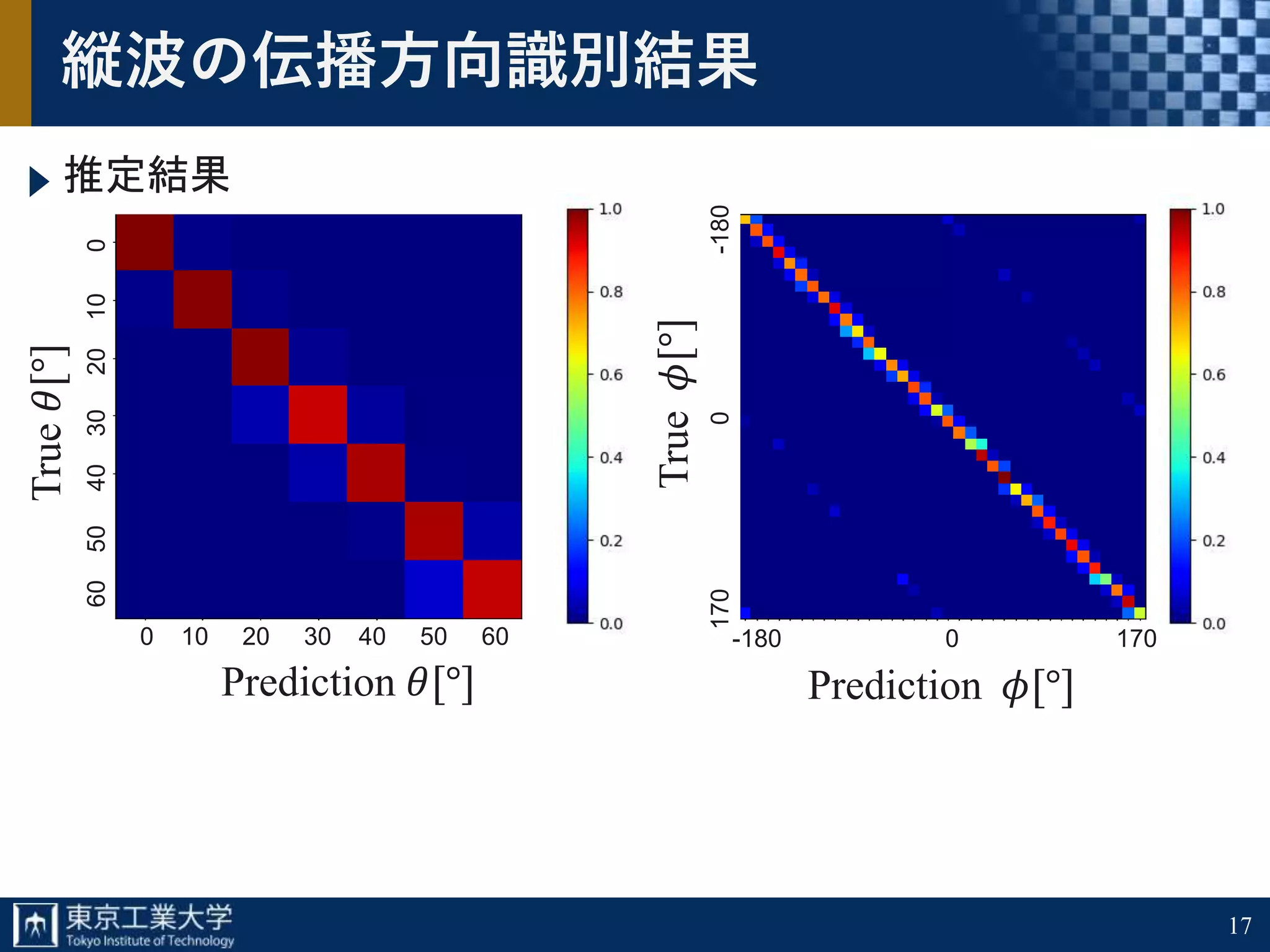

- 17. 17 縦波の伝播方向識別結果 推定結果 True𝜃[°] Prediction 𝜃[°] 0 1020 30 40 50 60 6050403020100 -180 0 170 1700-180 True𝜙[°] Prediction 𝜙[°]

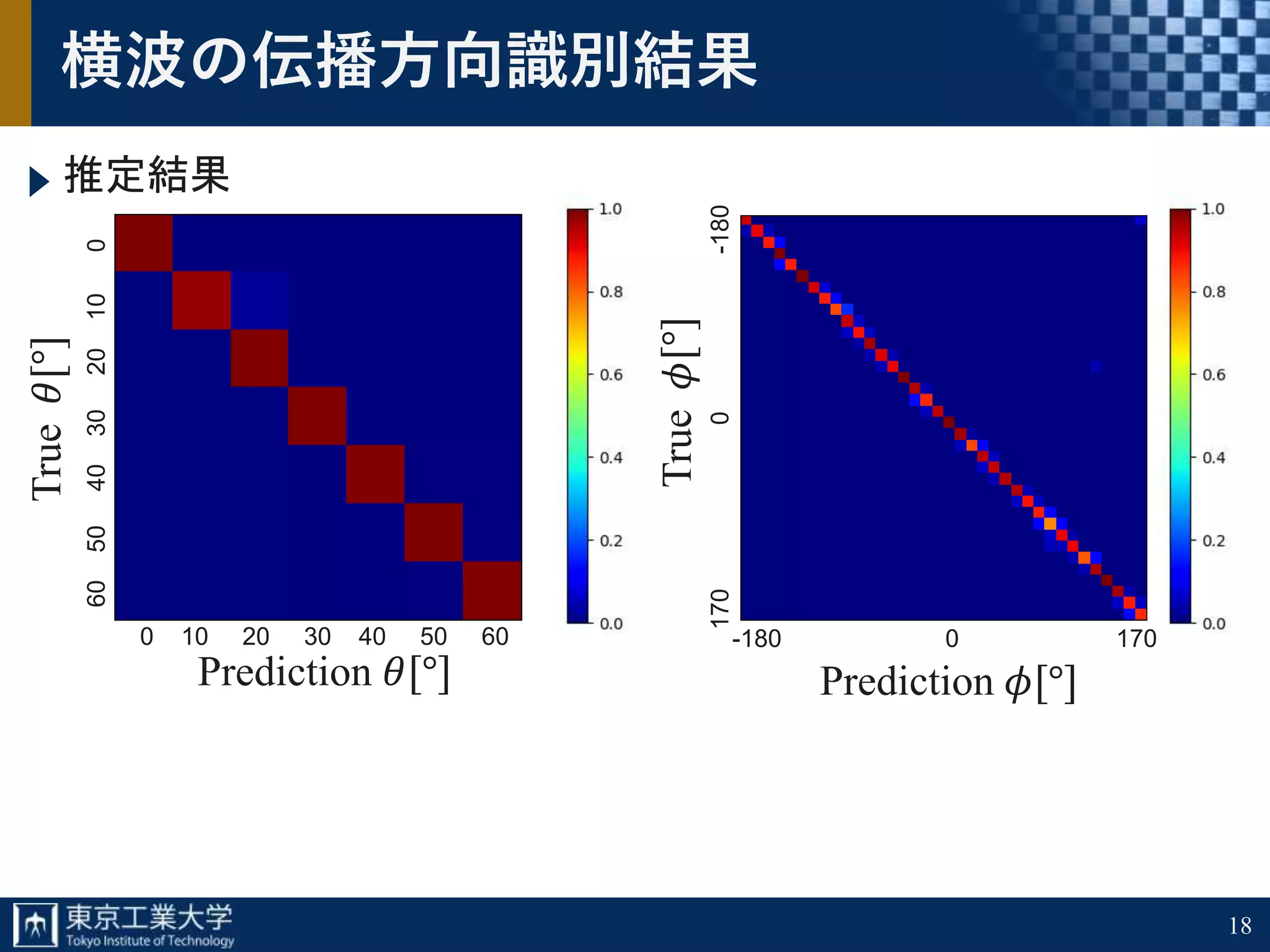

- 18. 18 横波の伝播方向識別結果 推定結果 True𝜃[°] Prediction 𝜃[°] 0 1020 30 40 50 60 6050403020100 -180 0 170 1700-180 True𝜙[°] Prediction 𝜙[°]

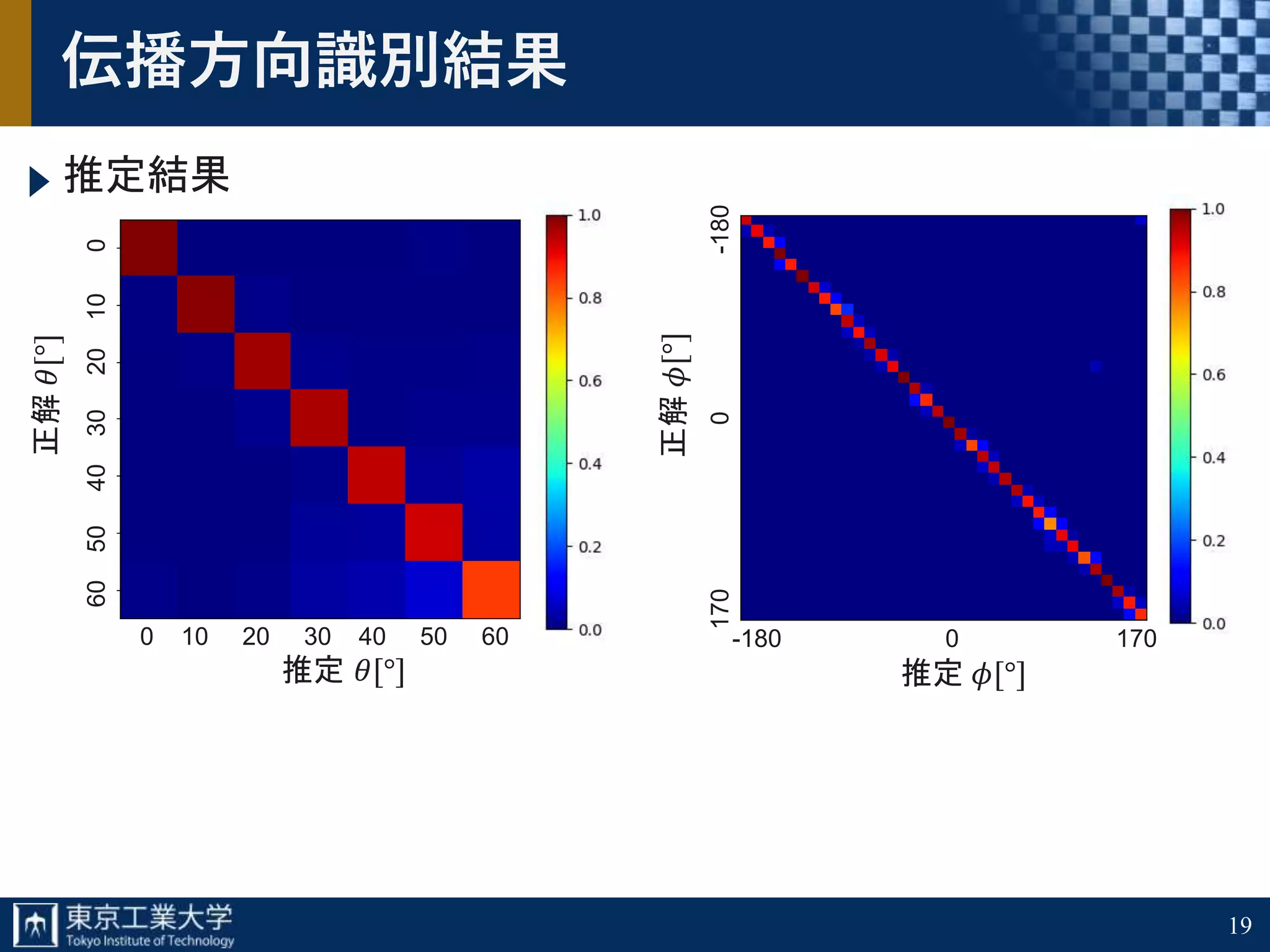

- 19. 19 伝播方向識別結果 推定結果 正解𝜃[°] 推定 𝜃[°] 0 1020 30 40 50 60 6050403020100 -180 0 170 1700-180 正解𝜙[°] 推定 𝜙[°]

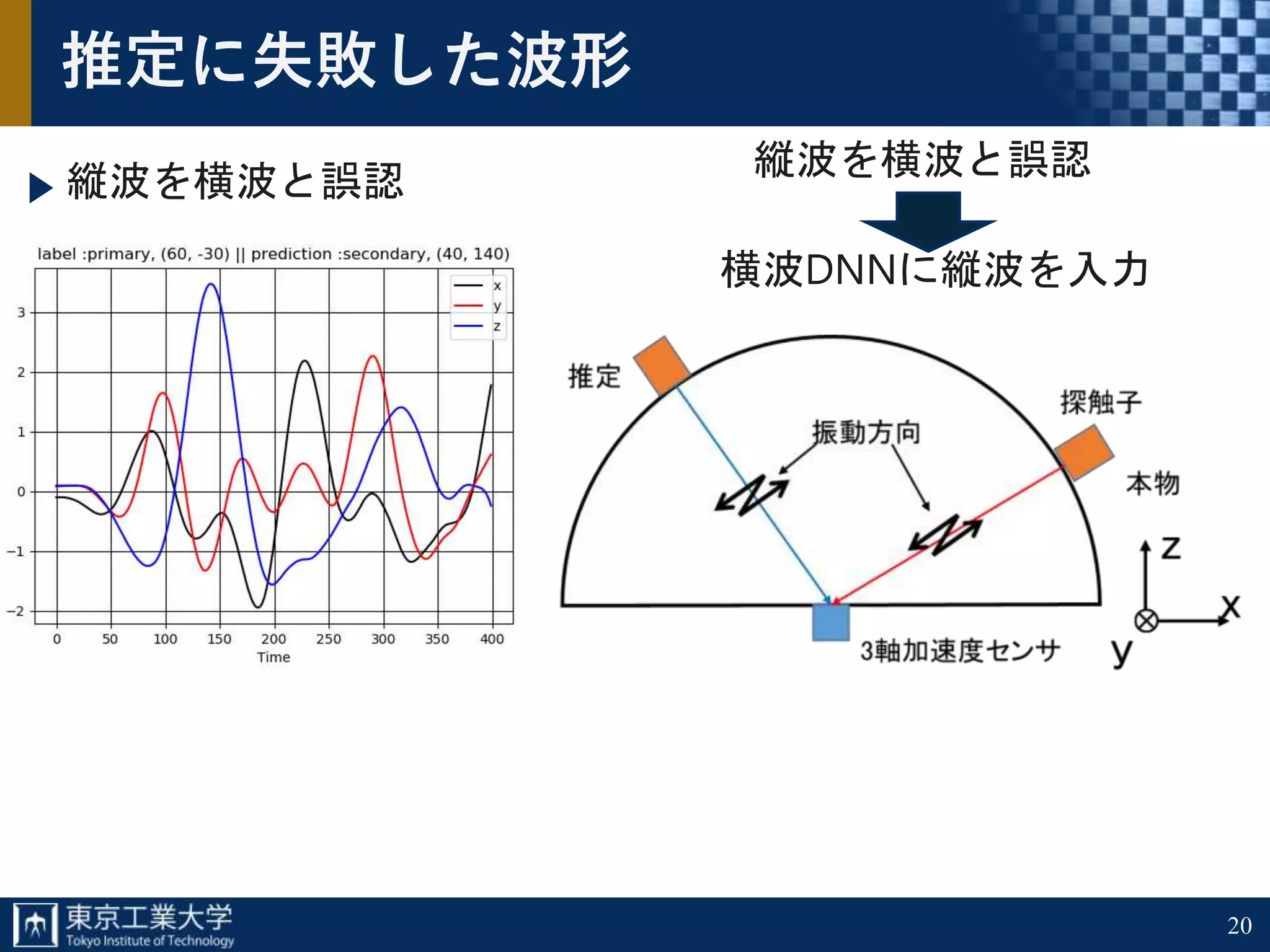

- 20.
- 21. 21 構築したDNNの詳細 Input 400x3 低周波 高周波波全体 10x6 10x6 128 結合248 全結合層 32 出力 2or7or36

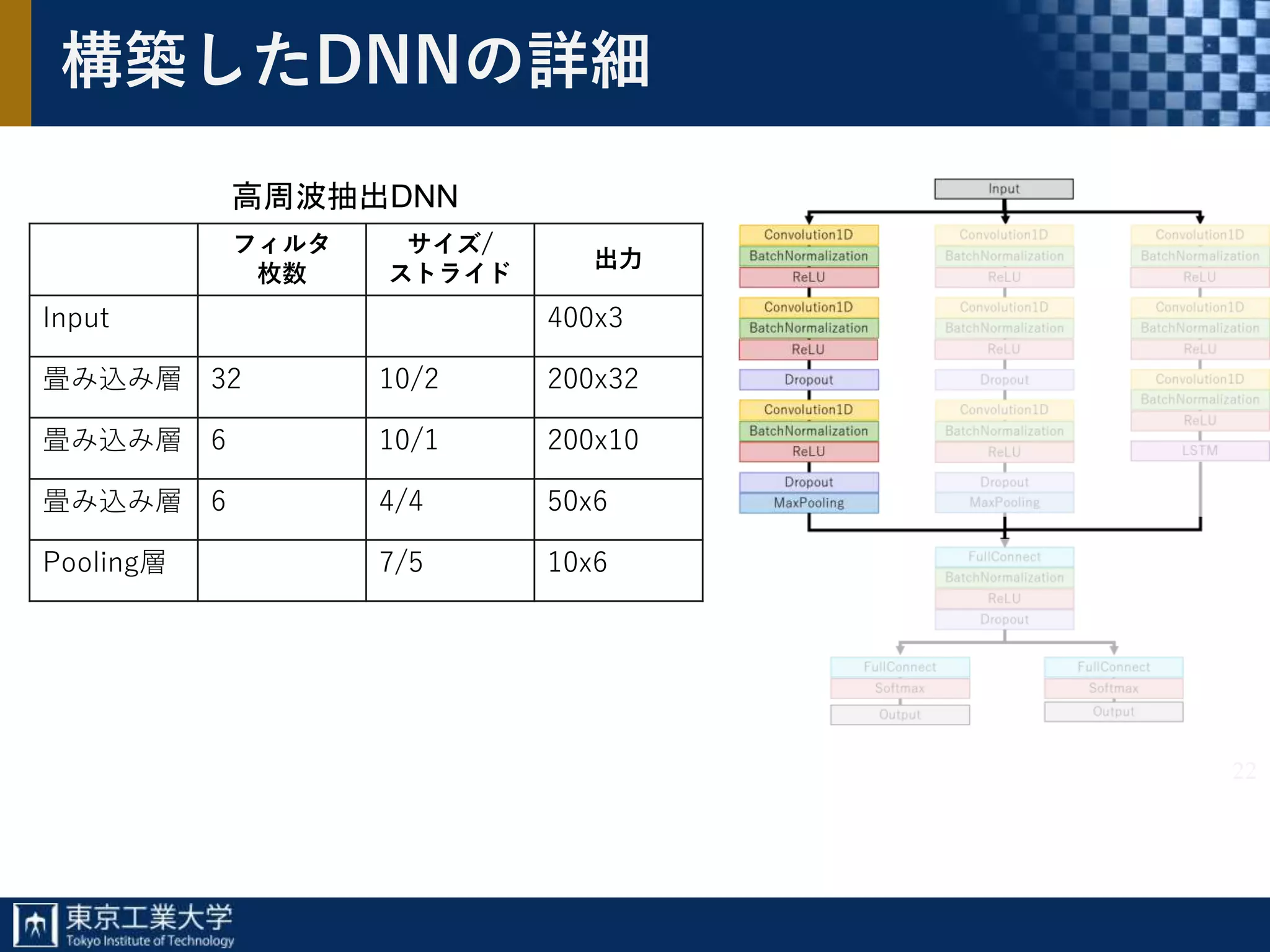

- 22. 22 構築したDNNの詳細 フィルタ 枚数 サイズ/ ストライド 出力 Input 400x3 畳み込み層 3210/2 200x32 畳み込み層 6 10/1 200x10 畳み込み層 6 4/4 50x6 Pooling層 7/5 10x6 高周波抽出DNN

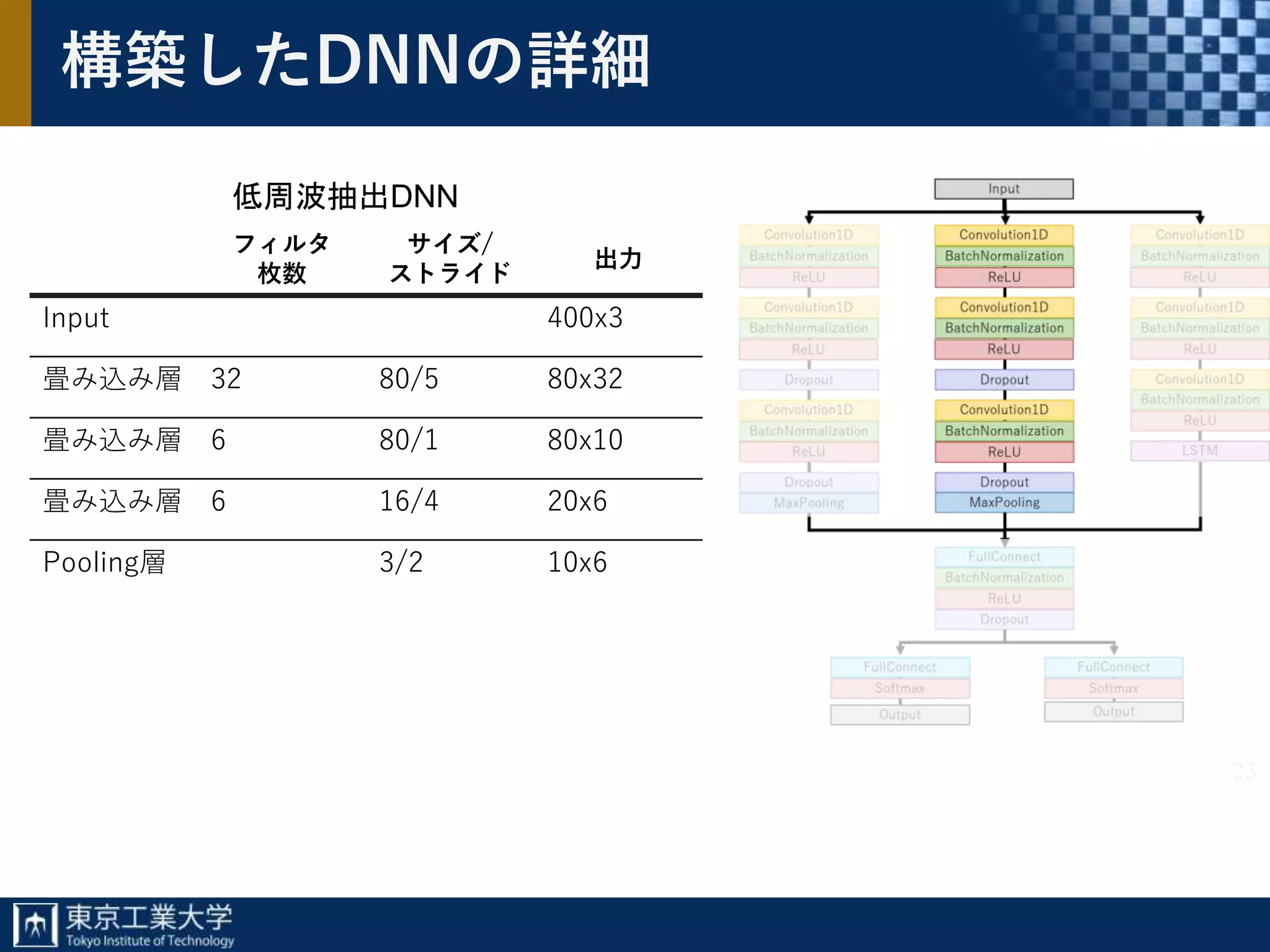

- 23. 23 構築したDNNの詳細 フィルタ 枚数 サイズ/ ストライド 出力 Input 400x3 畳み込み層 3280/5 80x32 畳み込み層 6 80/1 80x10 畳み込み層 6 16/4 20x6 Pooling層 3/2 10x6 低周波抽出DNN

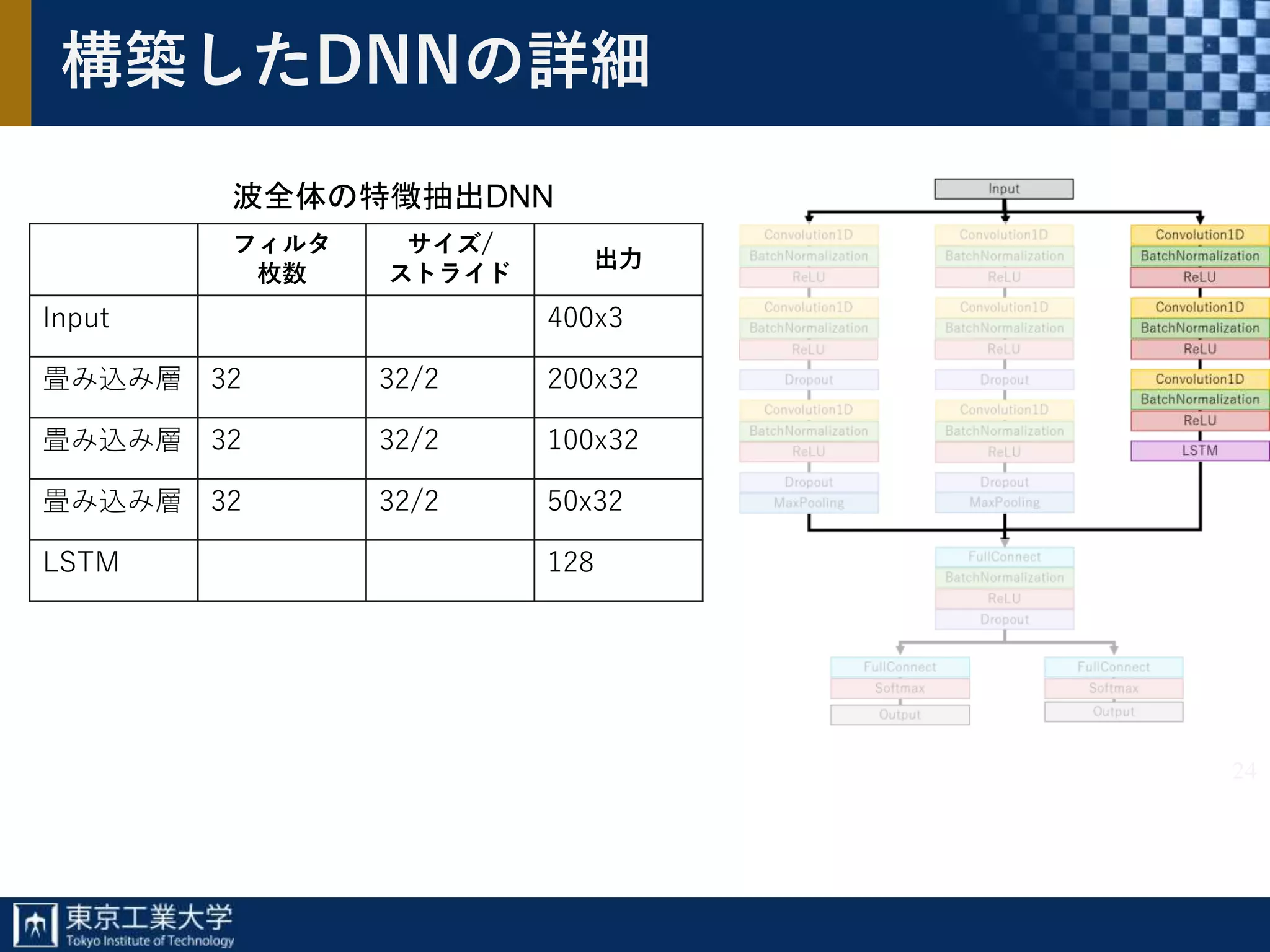

- 24. 24 構築したDNNの詳細 フィルタ 枚数 サイズ/ ストライド 出力 Input 400x3 畳み込み層 3232/2 200x32 畳み込み層 32 32/2 100x32 畳み込み層 32 32/2 50x32 LSTM 128 波全体の特徴抽出DNN
- 25. 25 1D-CNN 通常のCNN(画像に対して行うCNN) は2次元のフィルタを持つ 時系列データに適用する1D-CNN は1次元のフィルタを持つ 2 1 0 -14 1 0 -2 3 2 1 0 -1 4 1 0 -2 3 2 1 0 -1 4 1 0 -2 3 2 1 1 0 -2 2 1 1 0 -2 2 1 1 0 -2 2 1 1 0 -2

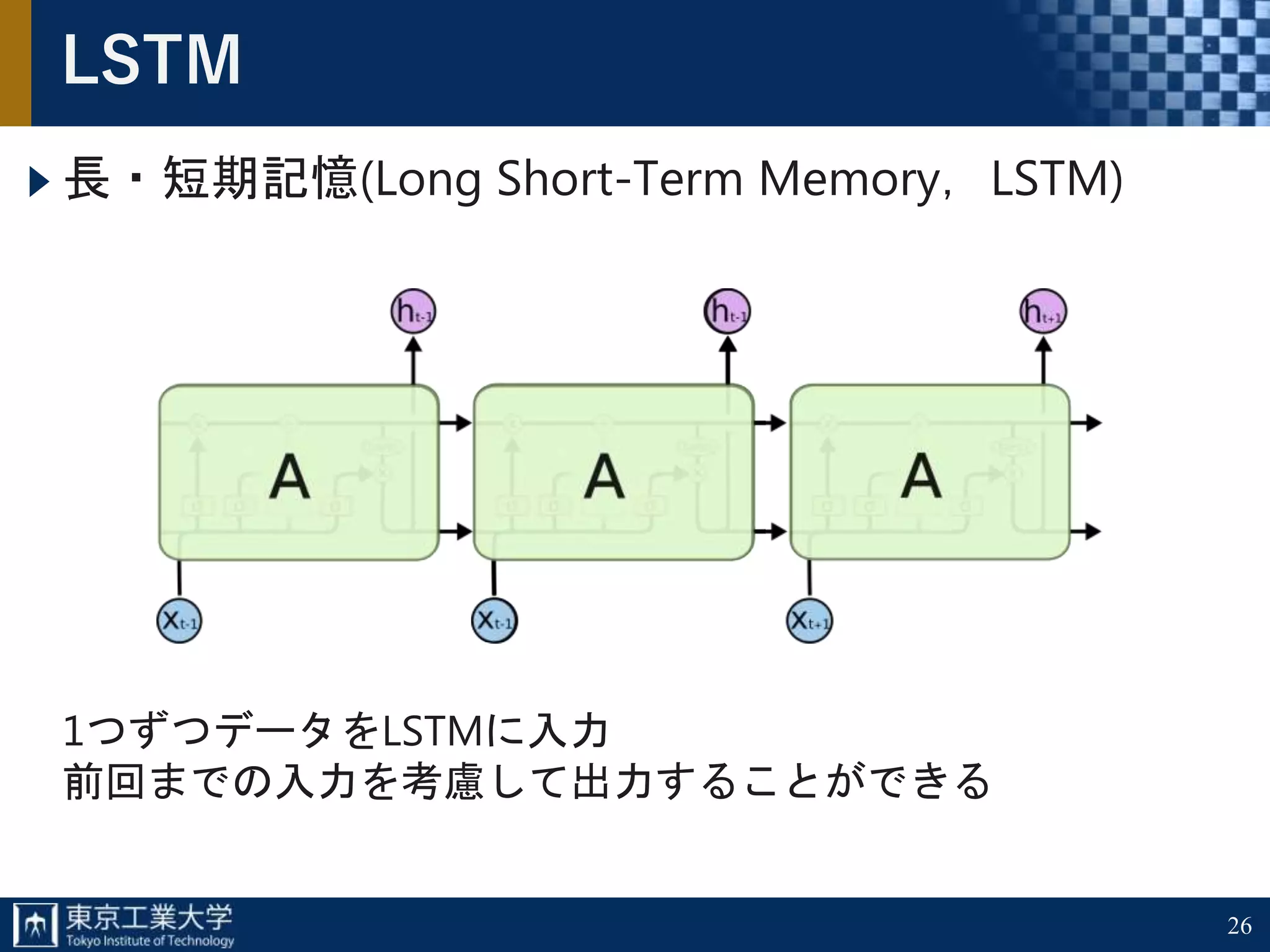

- 26.

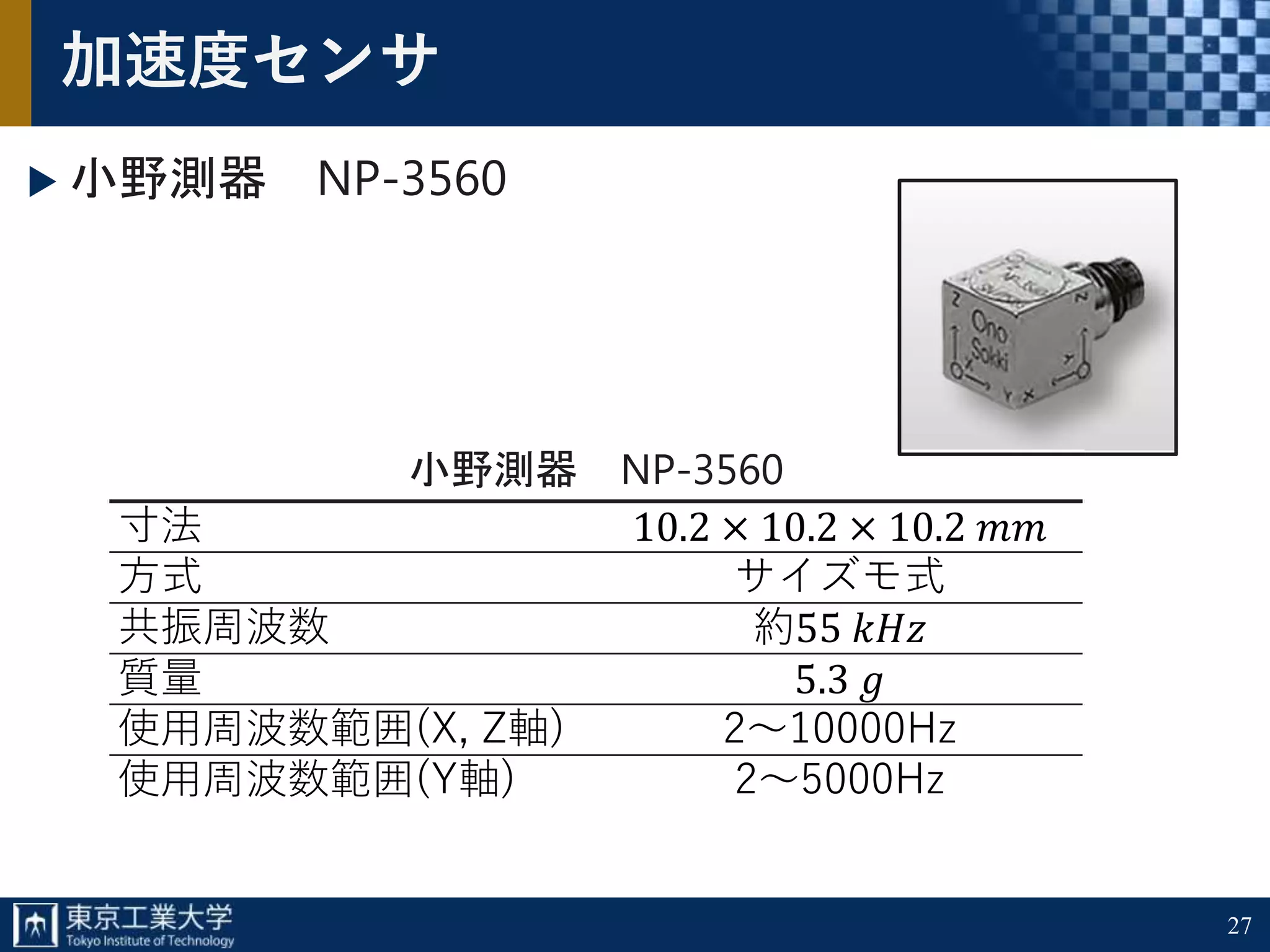

- 27. 27 加速度センサ 小野測器 NP-3560 小野測器 NP-3560 寸法10.2 × 10.2 × 10.2 𝑚𝑚 方式 サイズモ式 共振周波数 約55 𝑘𝐻𝑧 質量 5.3 𝑔 使用周波数範囲(X, Z軸) 2～10000Hz 使用周波数範囲(Y軸) 2～5000Hz

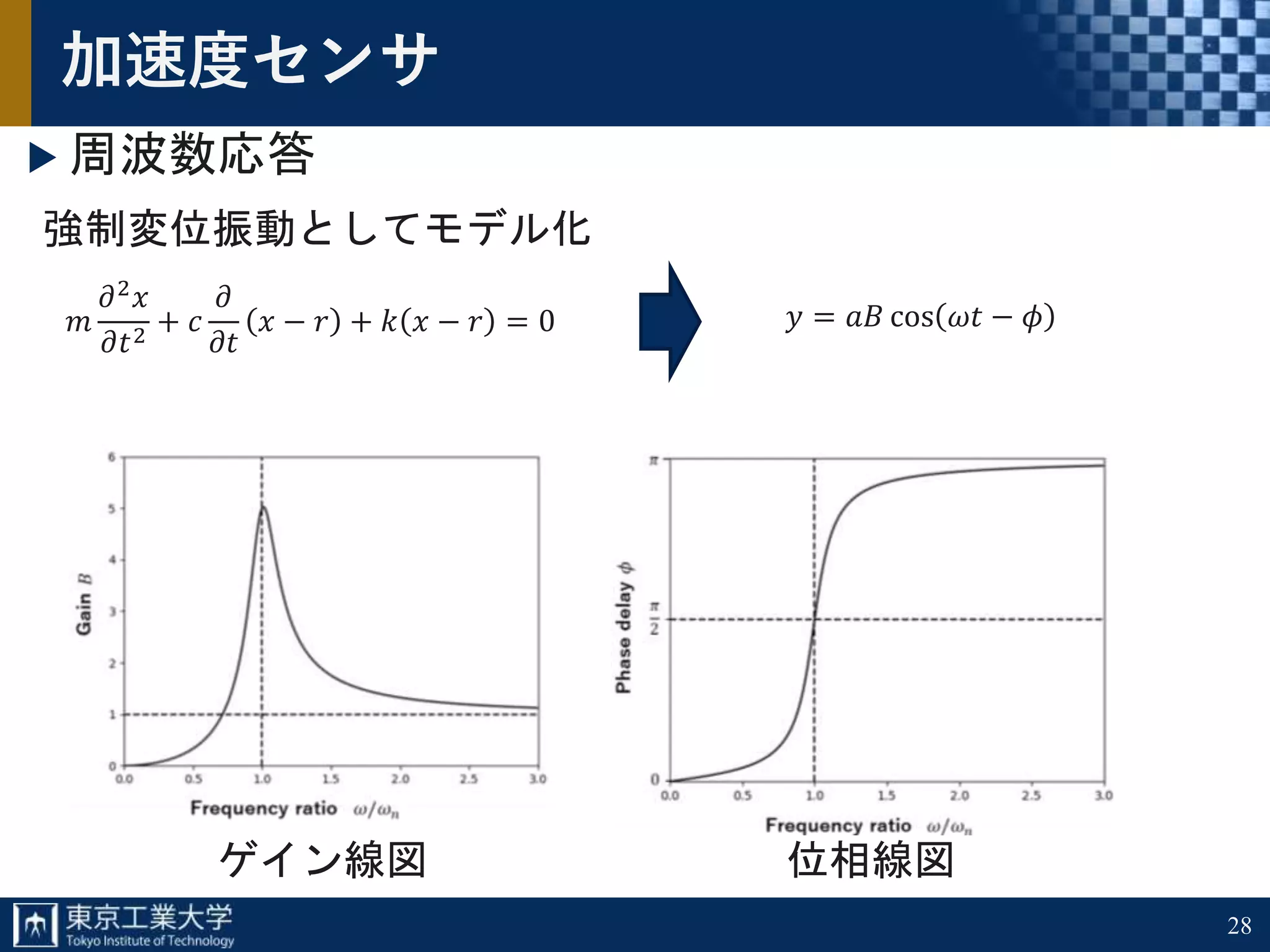

- 28. 28 加速度センサ 周波数応答 𝑚 𝜕2 𝑥 𝜕𝑡2 + 𝑐 𝜕 𝜕𝑡 𝑥− 𝑟 + 𝑘 𝑥 − 𝑟 = 0 𝑦 = 𝑎𝐵 cos 𝜔𝑡 − 𝜙 強制変位振動としてモデル化 ゲイン線図 位相線図
- 29.

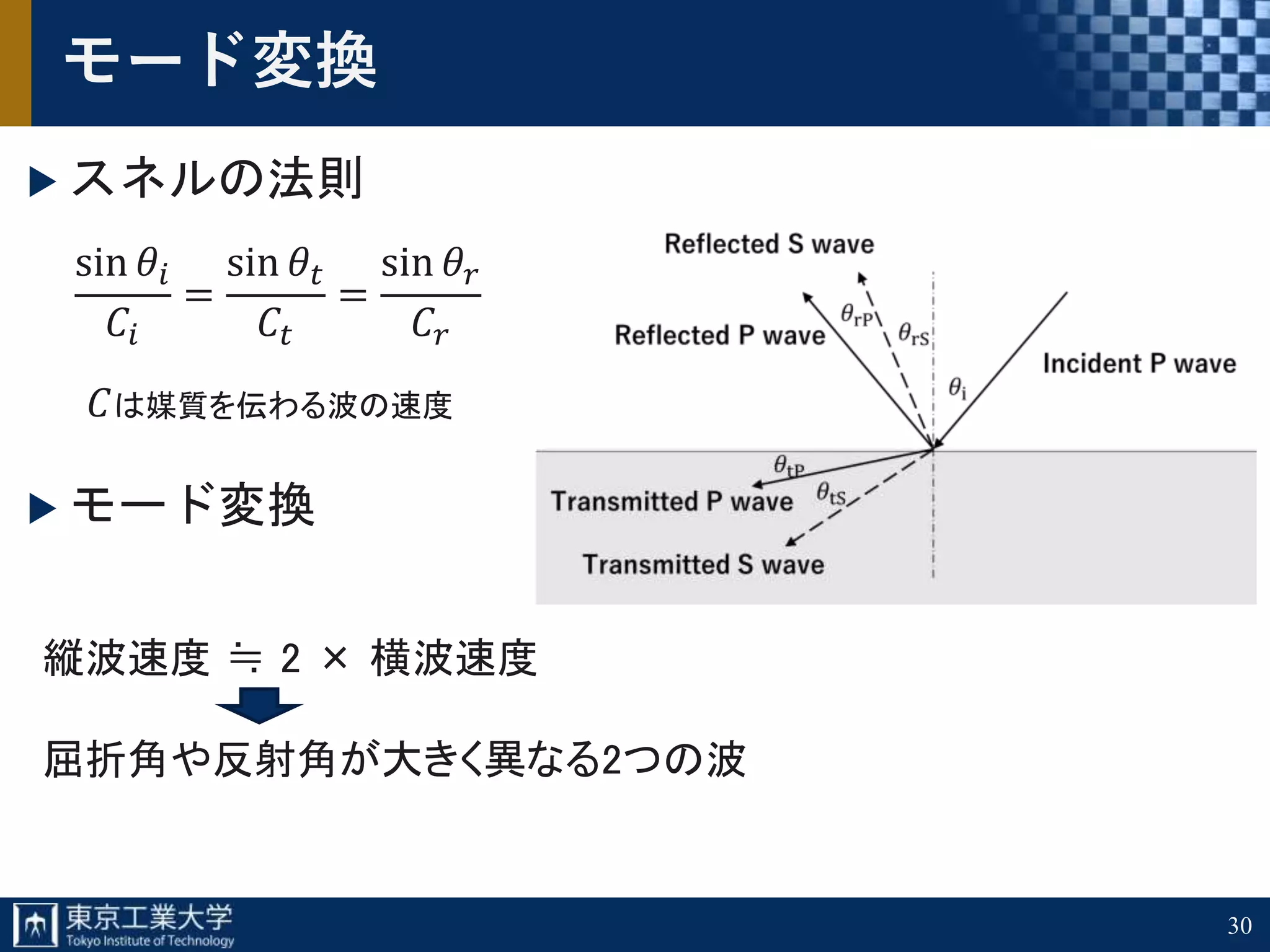

- 30. 30 モード変換 スネルの法則 sin 𝜃𝑖 𝐶𝑖 = sin 𝜃𝑡 𝐶𝑡 = sin𝜃𝑟 𝐶𝑟 モード変換 𝐶は媒質を伝わる波の速度 縦波速度 ≒ 2 × 横波速度 屈折角や反射角が大きく異なる2つの波
- 31. 31 実験で得られた波形の例 縦波, 𝜃 =0°, 𝜙 = 0° 0 5010 20 30 40 0 縦波速度𝐶 𝑝 = 6356m/sより𝑡0 = 75mm/𝐶 𝑝 + 2.2 = 14μs 𝑡0 この枠内をDLの入力とする 𝑡0+10 [μs] x y z 0 5010 20 30 40 0 横波速度Cs=3129m/sより𝑡0 = 75mm/𝐶 𝑝 + 3.0 = 27μs 𝑡0 [μs]𝑡0+10 横波, 𝜃 = 0°, 𝜙 = 0° x y z

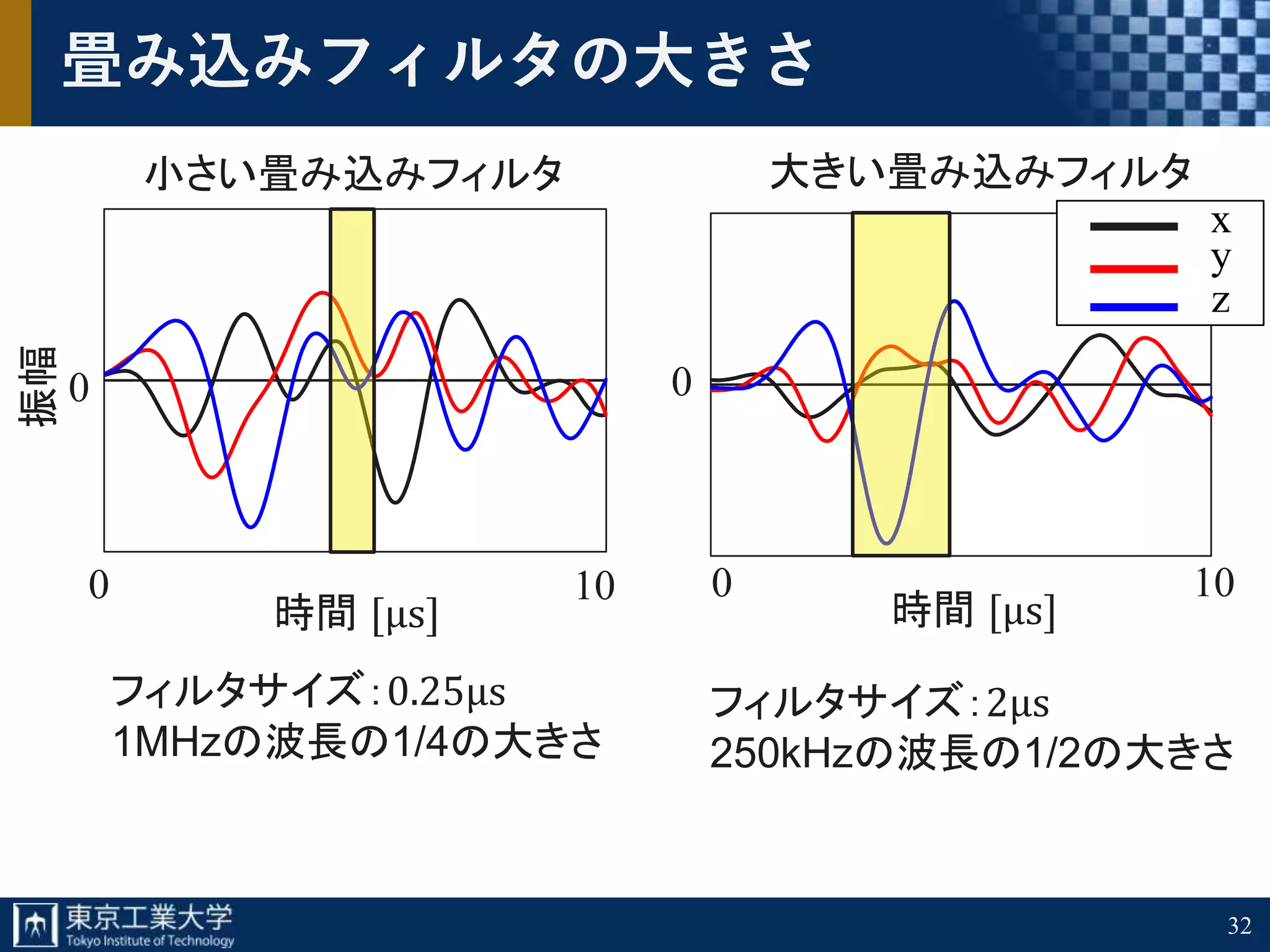

- 32. 32 畳み込みフィルタの大きさ 大きい畳み込みフィルタ 時間 [μs] 0 0 10 0 時間 [μs] 010 振幅 x y z 小さい畳み込みフィルタ フィルタサイズ：0.25μs 1MHzの波長の1/4の大きさ フィルタサイズ：2μs 250kHzの波長の1/2の大きさ
- 33.
