DevOps - CI/CD 알아보기

DevOps – CI/CD 알아보기
Jenkins, git, GitHub, and Slack
© 2020 NetApp, Inc. All rights reserved.
SeungYong Baek
Senior Solutions Engineer / NetApp Korea
August 2021

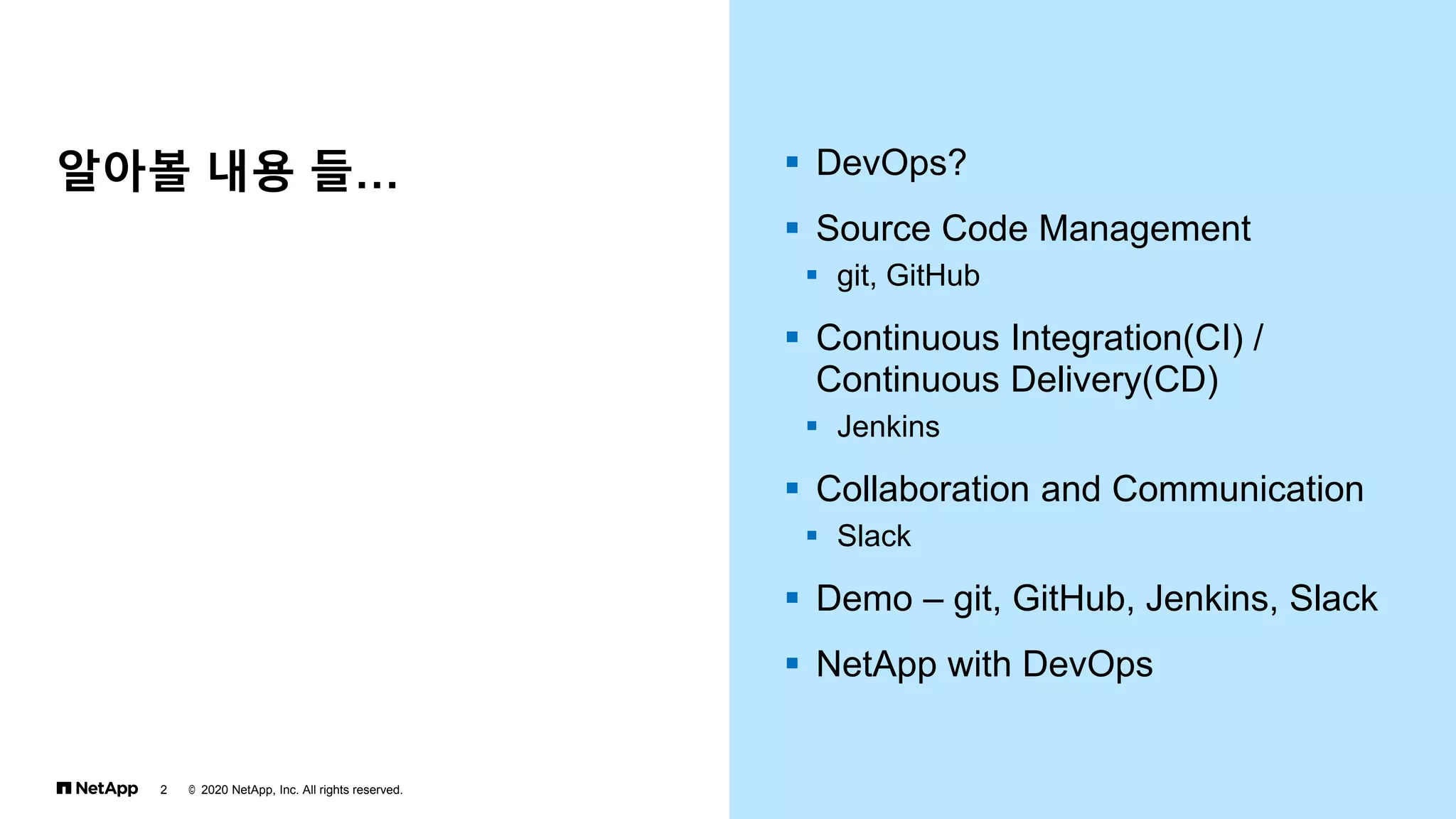

알아볼 내용 들… ▪ DevOps?
▪ Source Code Management
▪ git, GitHub
▪ Continuous Integration(CI) /
Continuous Delivery(CD)
▪ Jenkins
▪ Collaboration and Communication
▪ Slack
▪ Demo – git, GitHub, Jenkins, Slack
▪ NetApp with DevOps
2

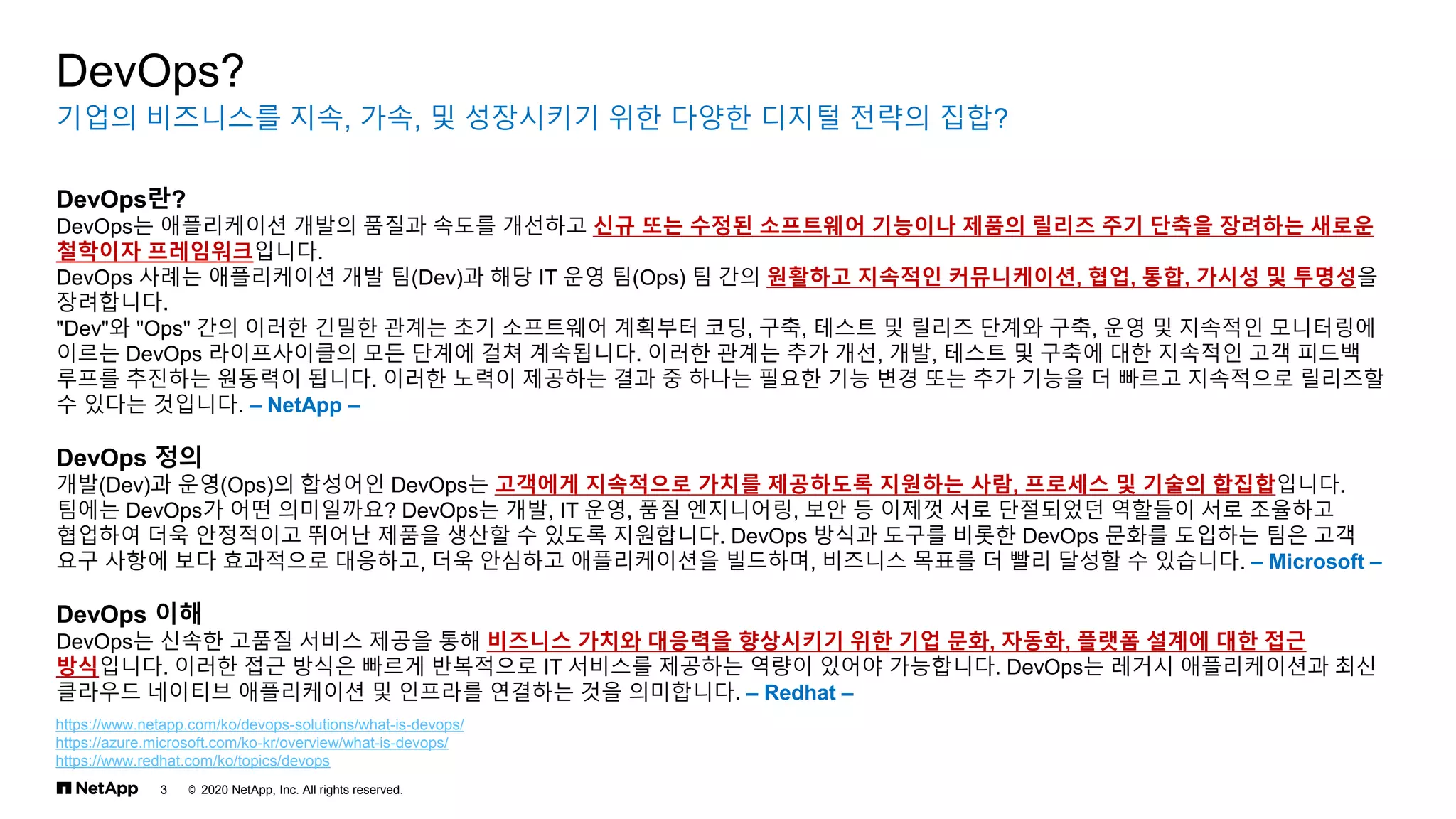

3
기업의 비즈니스를 지속, 가속, 및 성장시키기 위한 다양한 디지털 전략의 집합?
DevOps?
DevOps란?
DevOps는 애플리케이션 개발의 품질과 속도를 개선하고 신규 또는 수정된 소프트웨어 기능이나 제품의 릴리즈 주기 단축을 장려하는 새로운
철학이자 프레임워크입니다.
DevOps 사례는 애플리케이션 개발 팀(Dev)과 해당 IT 운영 팀(Ops) 팀 간의 원활하고 지속적인 커뮤니케이션, 협업, 통합, 가시성 및 투명성을
장려합니다.
"Dev"와 "Ops" 간의 이러한 긴밀한 관계는 초기 소프트웨어 계획부터 코딩, 구축, 테스트 및 릴리즈 단계와 구축, 운영 및 지속적인 모니터링에
이르는 DevOps 라이프사이클의 모든 단계에 걸쳐 계속됩니다. 이러한 관계는 추가 개선, 개발, 테스트 및 구축에 대한 지속적인 고객 피드백
루프를 추진하는 원동력이 됩니다. 이러한 노력이 제공하는 결과 중 하나는 필요한 기능 변경 또는 추가 기능을 더 빠르고 지속적으로 릴리즈할
수 있다는 것입니다. – NetApp –
DevOps 정의
개발(Dev)과 운영(Ops)의 합성어인 DevOps는 고객에게 지속적으로 가치를 제공하도록 지원하는 사람, 프로세스 및 기술의 합집합입니다.
팀에는 DevOps가 어떤 의미일까요? DevOps는 개발, IT 운영, 품질 엔지니어링, 보안 등 이제껏 서로 단절되었던 역할들이 서로 조율하고
협업하여 더욱 안정적이고 뛰어난 제품을 생산할 수 있도록 지원합니다. DevOps 방식과 도구를 비롯한 DevOps 문화를 도입하는 팀은 고객
요구 사항에 보다 효과적으로 대응하고, 더욱 안심하고 애플리케이션을 빌드하며, 비즈니스 목표를 더 빨리 달성할 수 있습니다. – Microsoft –
DevOps 이해
DevOps는 신속한 고품질 서비스 제공을 통해 비즈니스 가치와 대응력을 향상시키기 위한 기업 문화, 자동화, 플랫폼 설계에 대한 접근
방식입니다. 이러한 접근 방식은 빠르게 반복적으로 IT 서비스를 제공하는 역량이 있어야 가능합니다. DevOps는 레거시 애플리케이션과 최신
클라우드 네이티브 애플리케이션 및 인프라를 연결하는 것을 의미합니다. – Redhat –
https://www.netapp.com/ko/devops-solutions/what-is-devops/
https://azure.microsoft.com/ko-kr/overview/what-is-devops/
https://www.redhat.com/ko/topics/devops

4

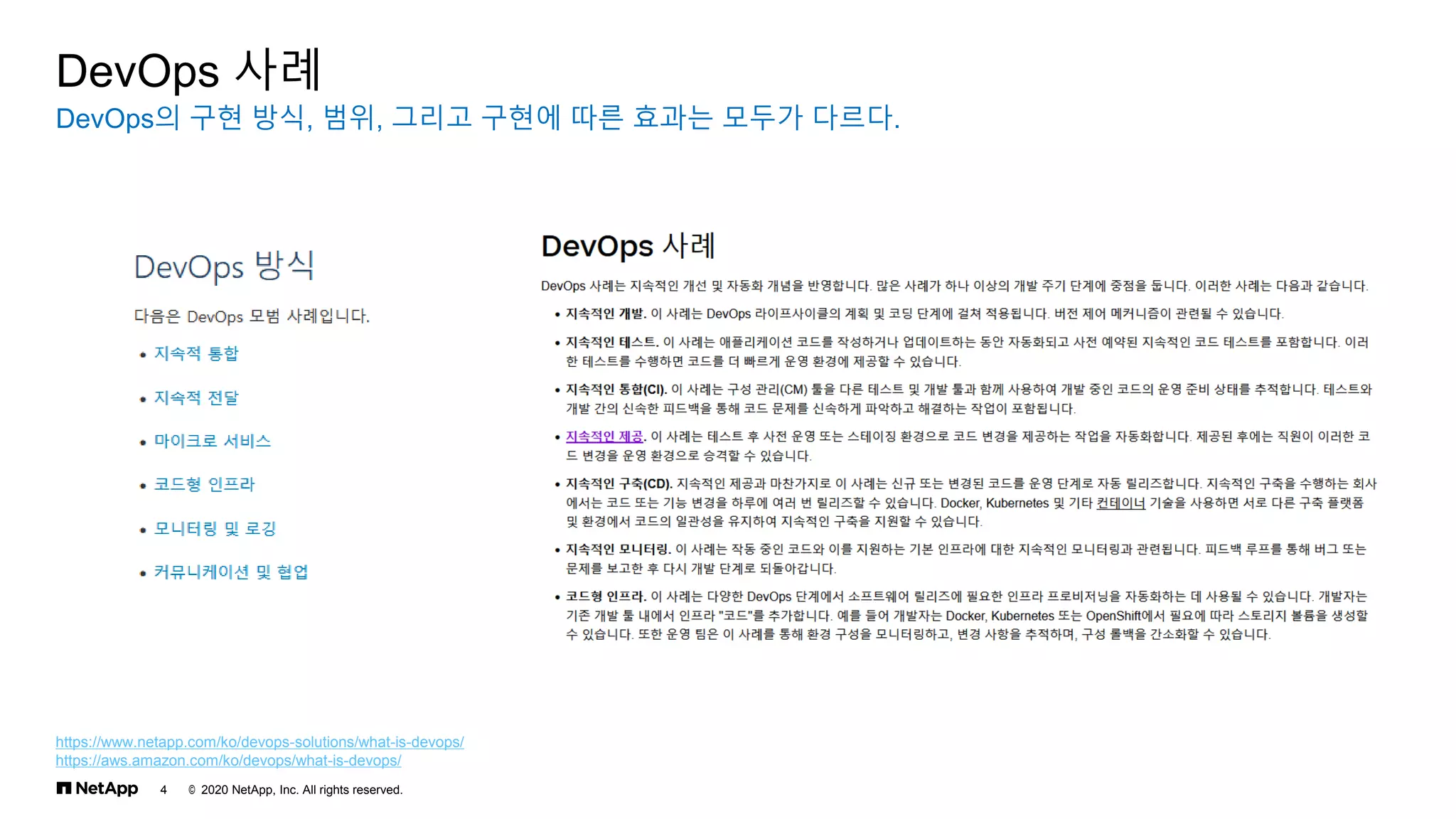

DevOps의 구현 방식, 범위, 그리고 구현에 따른 효과는 모두가 다르다.
DevOps 사례
https://www.netapp.com/ko/devops-solutions/what-is-devops/
https://aws.amazon.com/ko/devops/what-is-devops/

5

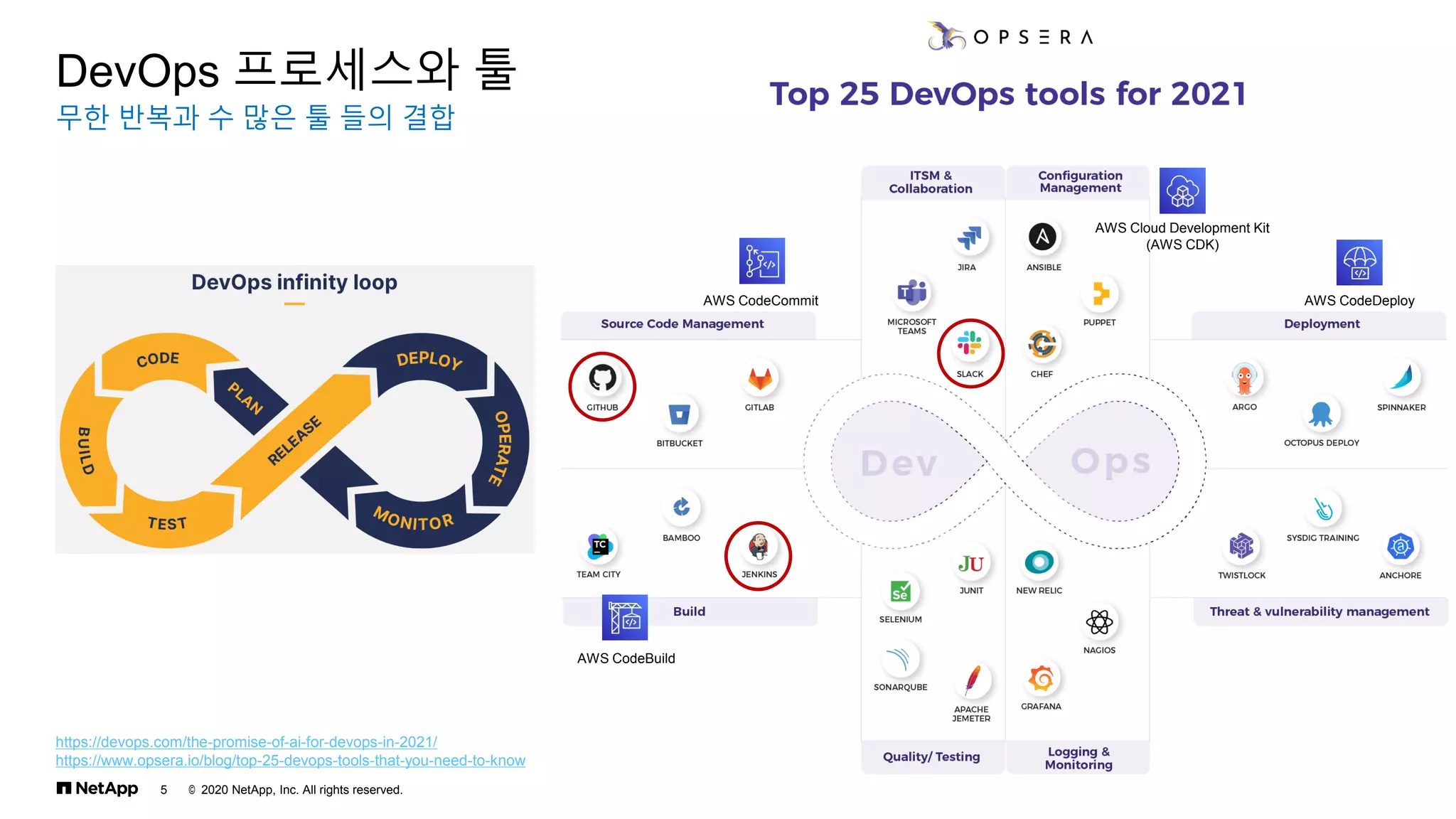

무한 반복과 수 많은 툴 들의 결합
DevOps 프로세스와 툴
https://devops.com/the-promise-of-ai-for-devops-in-2021/
https://www.opsera.io/blog/top-25-devops-tools-that-you-need-to-know
AWS CodeBuild
AWS CodeCommit AWS CodeDeploy
AWS Cloud Development Kit
(AWS CDK)

6
CI / CD는 DevOps의 여러 방식 중 한 가지

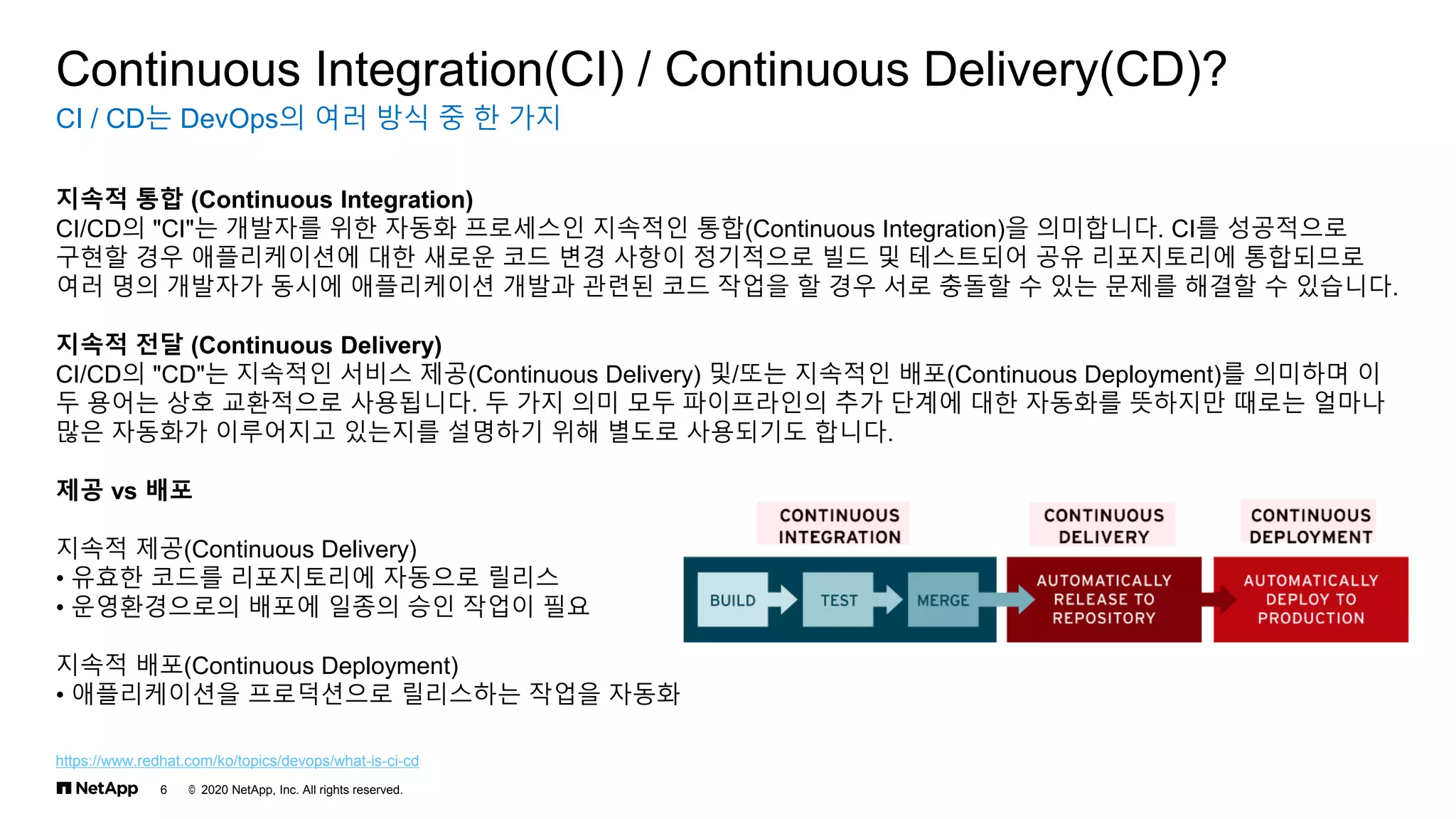

Continuous Integration(CI) / Continuous Delivery(CD)?
지속적 통합 (Continuous Integration)
CI/CD의 "CI"는 개발자를 위한 자동화 프로세스인 지속적인 통합(Continuous Integration)을 의미합니다. CI를 성공적으로
구현할 경우 애플리케이션에 대한 새로운 코드 변경 사항이 정기적으로 빌드 및 테스트되어 공유 리포지토리에 통합되므로
여러 명의 개발자가 동시에 애플리케이션 개발과 관련된 코드 작업을 할 경우 서로 충돌할 수 있는 문제를 해결할 수 있습니다.
지속적 전달 (Continuous Delivery)
CI/CD의 "CD"는 지속적인 서비스 제공(Continuous Delivery) 및/또는 지속적인 배포(Continuous Deployment)를 의미하며 이
두 용어는 상호 교환적으로 사용됩니다. 두 가지 의미 모두 파이프라인의 추가 단계에 대한 자동화를 뜻하지만 때로는 얼마나
많은 자동화가 이루어지고 있는지를 설명하기 위해 별도로 사용되기도 합니다.
제공 vs 배포
지속적 제공(Continuous Delivery)
• 유효한 코드를 리포지토리에 자동으로 릴리스
• 운영환경으로의 배포에 일종의 승인 작업이 필요
지속적 배포(Continuous Deployment)
• 애플리케이션을 프로덕션으로 릴리스하는 작업을 자동화
https://www.redhat.com/ko/topics/devops/what-is-ci-cd

7

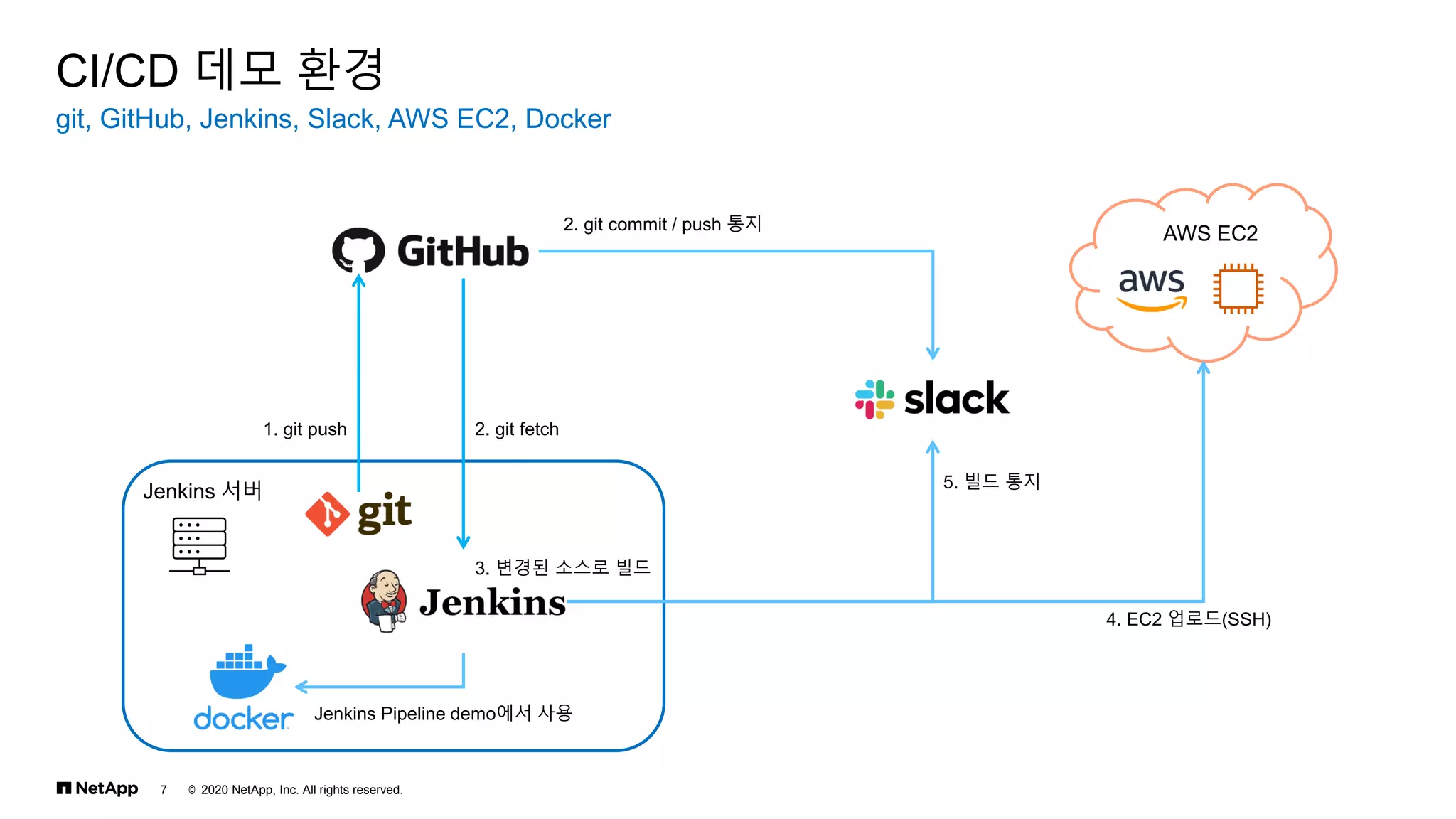

git, GitHub, Jenkins, Slack, AWS EC2, Docker
CI/CD 데모 환경
Jenkins 서버
AWS EC2
1. git push
2. git commit / push 통지
2. git fetch
3. 변경된 소스로 빌드
4. EC2 업로드(SSH)
5. 빌드 통지
Jenkins Pipeline demo에서 사용

8

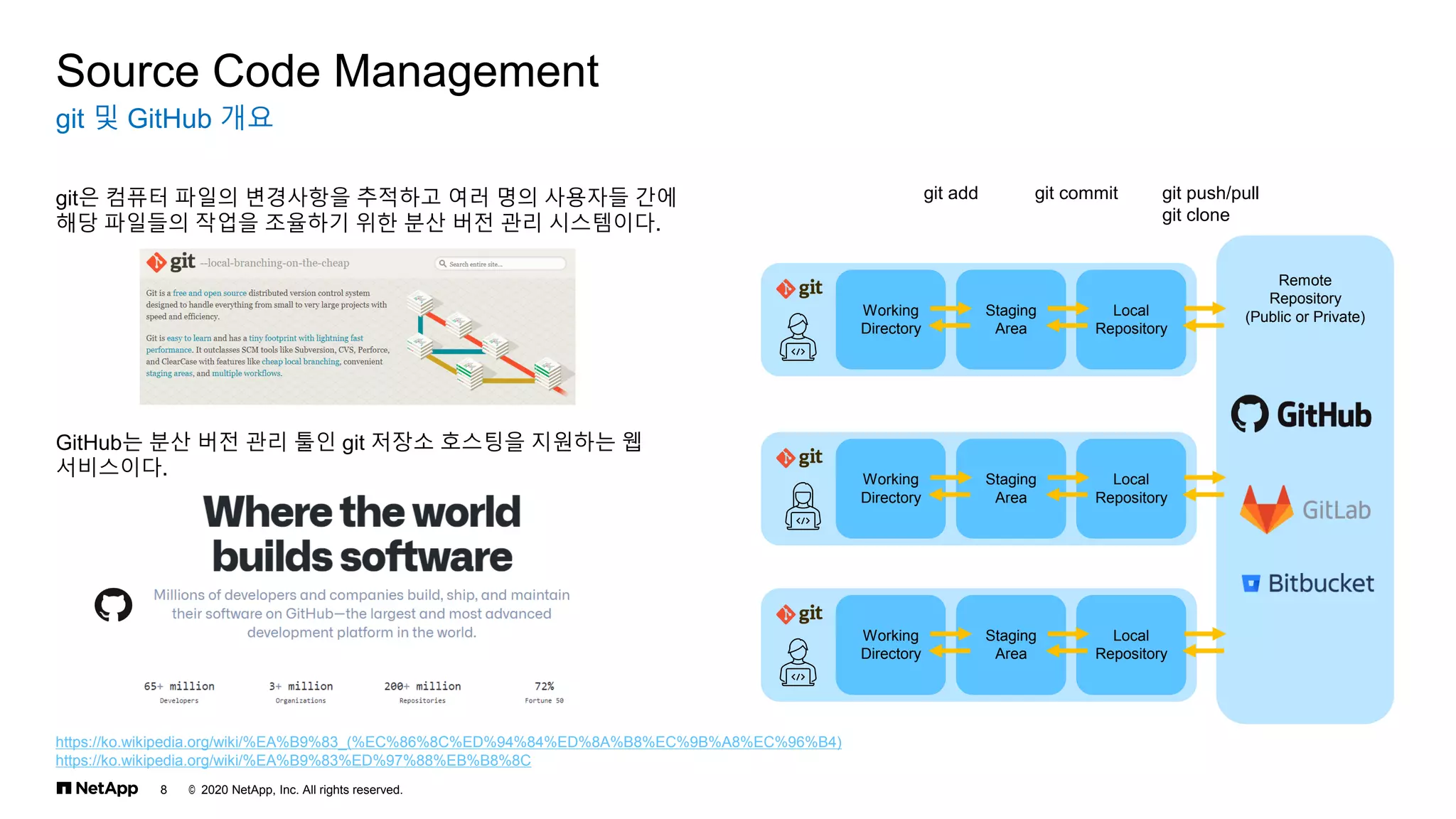

git 및 GitHub 개요
Source Code Management
git은 컴퓨터 파일의 변경사항을 추적하고 여러 명의 사용자들 간에
해당 파일들의 작업을 조율하기 위한 분산 버전 관리 시스템이다.
GitHub는 분산 버전 관리 툴인 git 저장소 호스팅을 지원하는 웹
서비스이다.
Working
Directory
Staging
Area
Local
Repository
Remote
Repository
(Public or Private)
Working
Directory
Staging
Area
Local
Repository
Working
Directory
Staging
Area
Local
Repository
git add git commit git push/pull
git clone
https://ko.wikipedia.org/wiki/%EA%B9%83_(%EC%86%8C%ED%94%84%ED%8A%B8%EC%9B%A8%EC%96%B4)
https://ko.wikipedia.org/wiki/%EA%B9%83%ED%97%88%EB%B8%8C

9

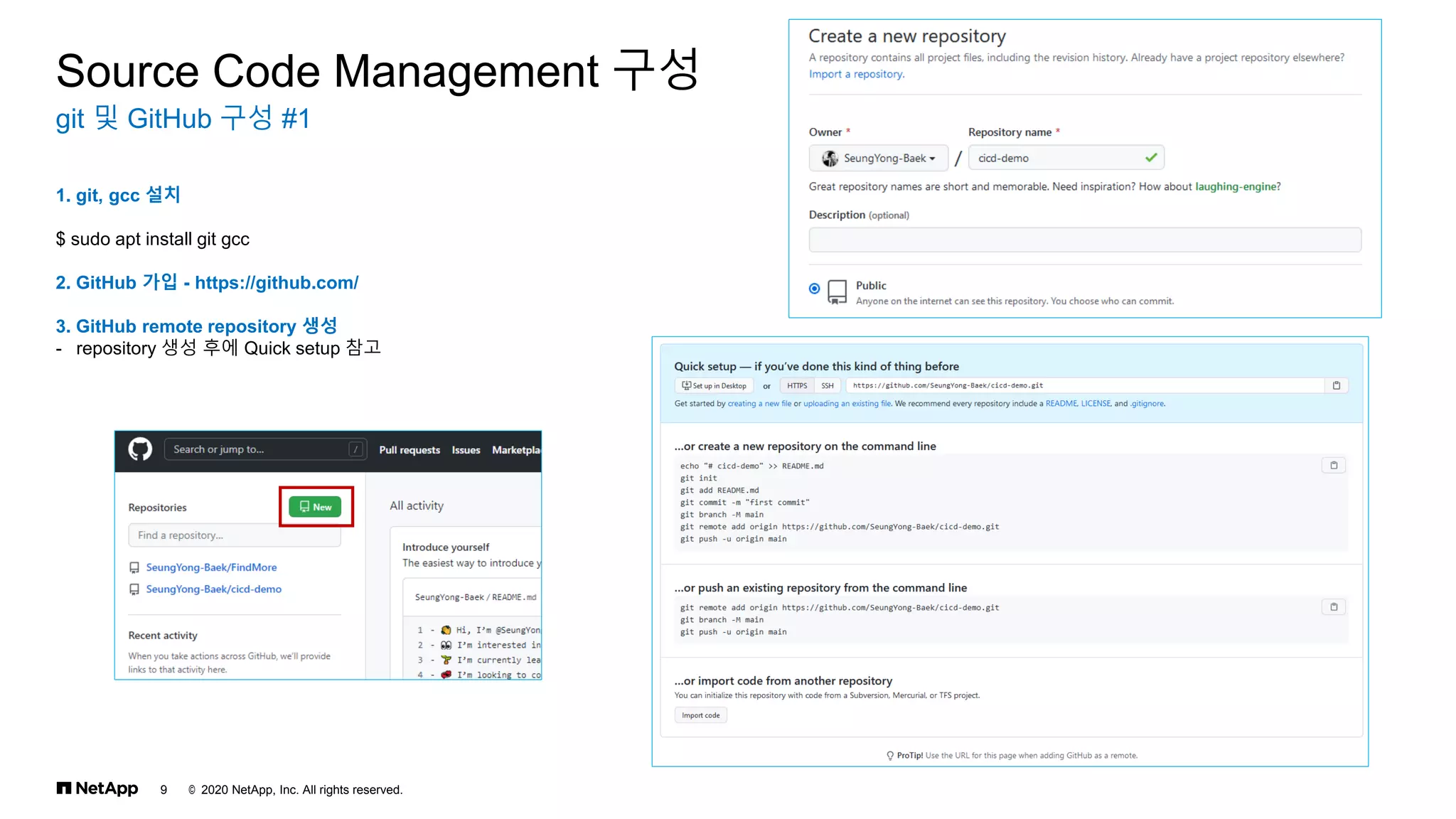

git 및 GitHub 구성 #1
Source Code Management 구성
1. git, gcc 설치
$ sudo apt install git gcc
2. GitHub 가입 - https://github.com/
3. GitHub remote repository 생성
- repository 생성 후에 Quick setup 참고

10

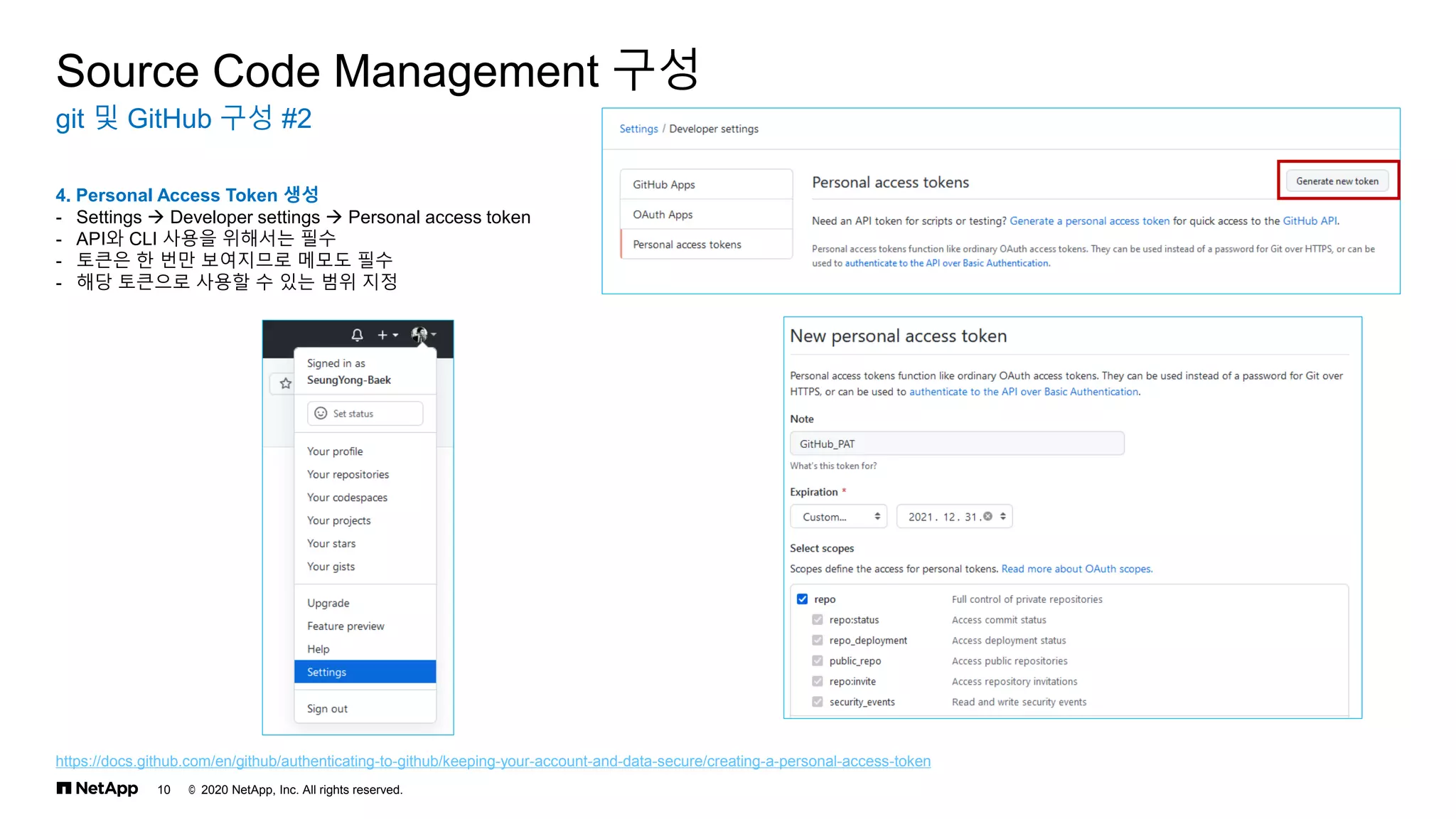

4. Personal Access Token 생성
- Settings → Developer settings → Personal access token
- API와 CLI 사용을 위해서는 필수
- 토큰은 한 번만 보여지므로 메모도 필수
- 해당 토큰으로 사용할 수 있는 범위 지정
https://docs.github.com/en/github/authenticating-to-github/keeping-your-account-and-data-secure/creating-a-personal-access-token

11

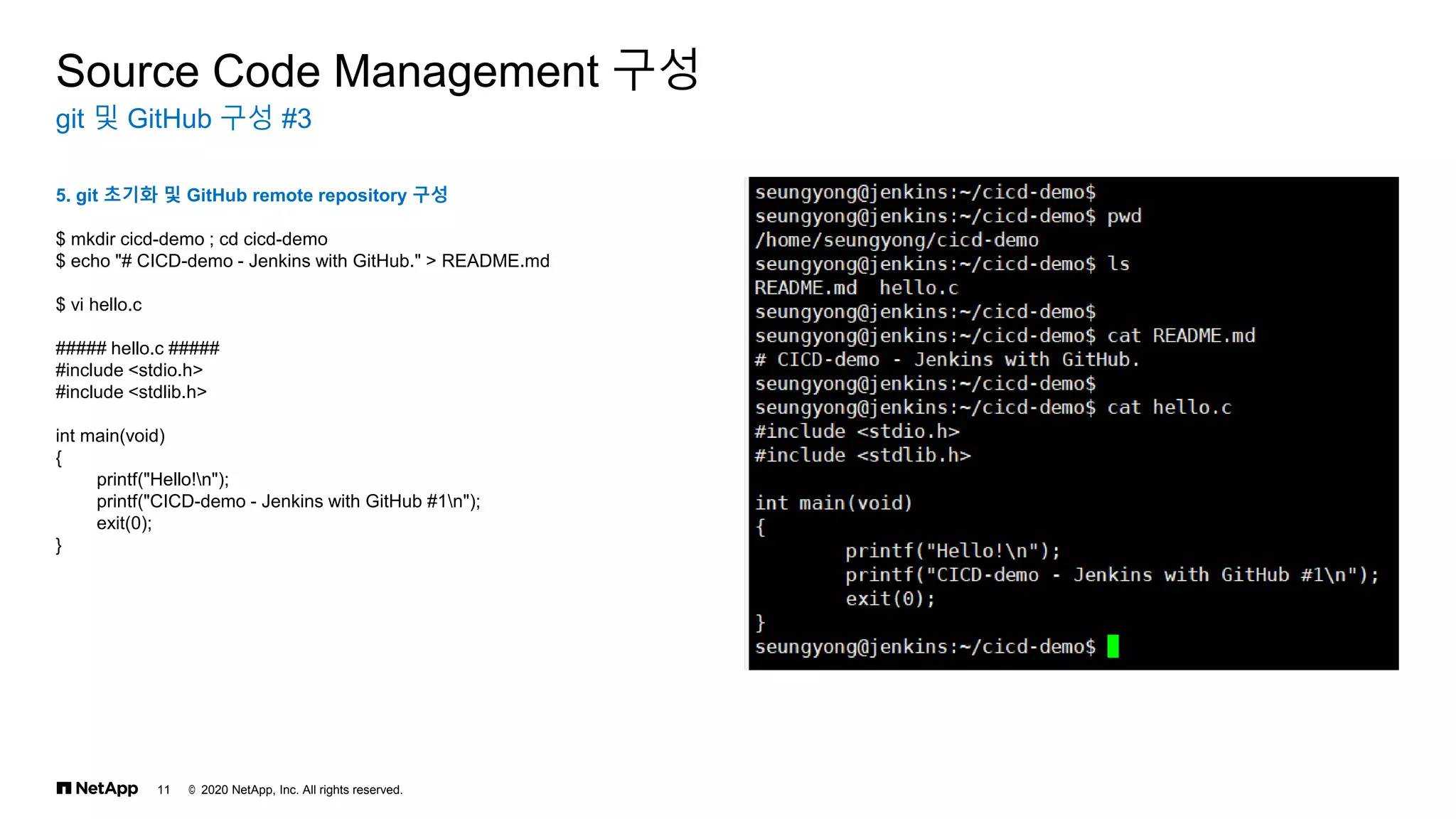

5. git 초기화 및 GitHub remote repository 구성
$ mkdir cicd-demo ; cd cicd-demo
$ echo "# CICD-demo - Jenkins with GitHub." > README.md
$ vi hello.c
##### hello.c #####
#include <stdio.h>
#include <stdlib.h>
int main(void)
{
printf("Hello!n");
printf("CICD-demo - Jenkins with GitHub #1n");
exit(0);
}

12

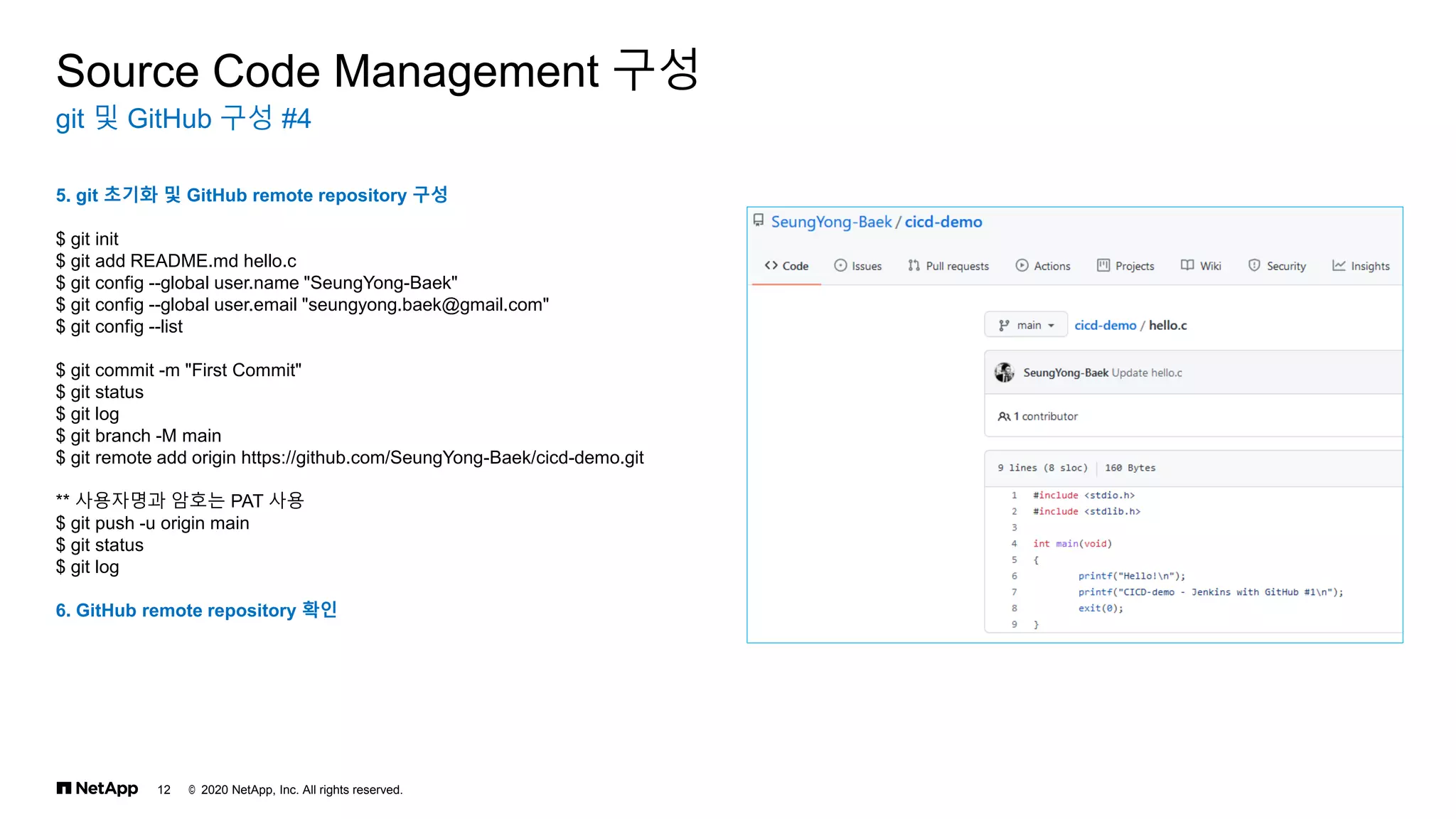

5. git 초기화 및 GitHub remote repository 구성
$ git init
$ git add README.md hello.c
$ git config --global user.name "SeungYong-Baek"
$ git config --global user.email "seungyong.baek@gmail.com"
$ git config --list
$ git commit -m "First Commit"
$ git status
$ git log
$ git branch -M main
$ git remote add origin https://github.com/SeungYong-Baek/cicd-demo.git
** 사용자명과 암호는 PAT 사용
$ git push -u origin main
$ git status
$ git log
6. GitHub remote repository 확인

13

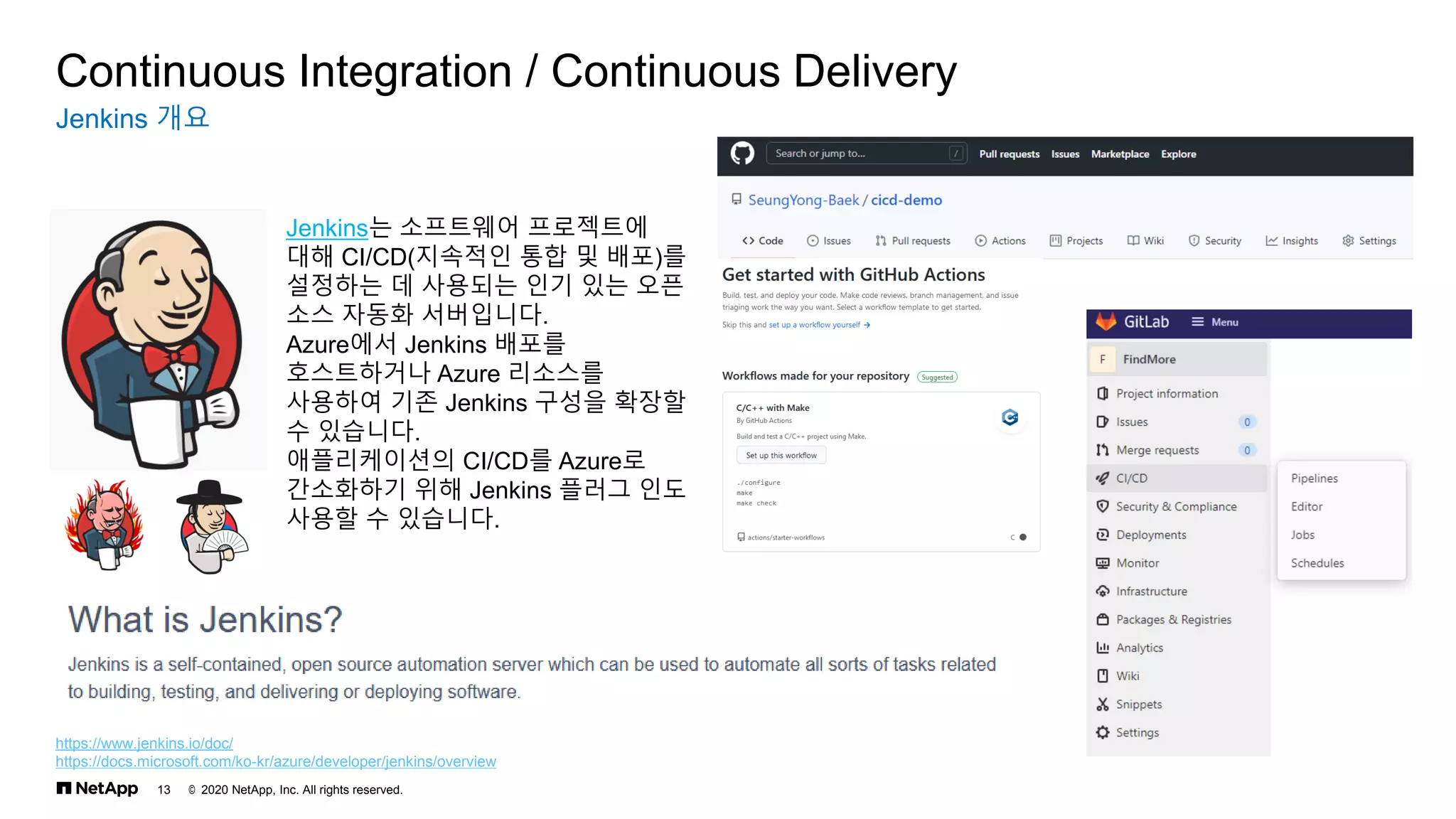

Jenkins 개요
Continuous Integration / Continuous Delivery
https://www.jenkins.io/doc/
https://docs.microsoft.com/ko-kr/azure/developer/jenkins/overview
Jenkins는 소프트웨어 프로젝트에
대해 CI/CD(지속적인 통합 및 배포)를
설정하는 데 사용되는 인기 있는 오픈
소스 자동화 서버입니다.
Azure에서 Jenkins 배포를
호스트하거나 Azure 리소스를
사용하여 기존 Jenkins 구성을 확장할
수 있습니다.
애플리케이션의 CI/CD를 Azure로
간소화하기 위해 Jenkins 플러그 인도
사용할 수 있습니다.

14

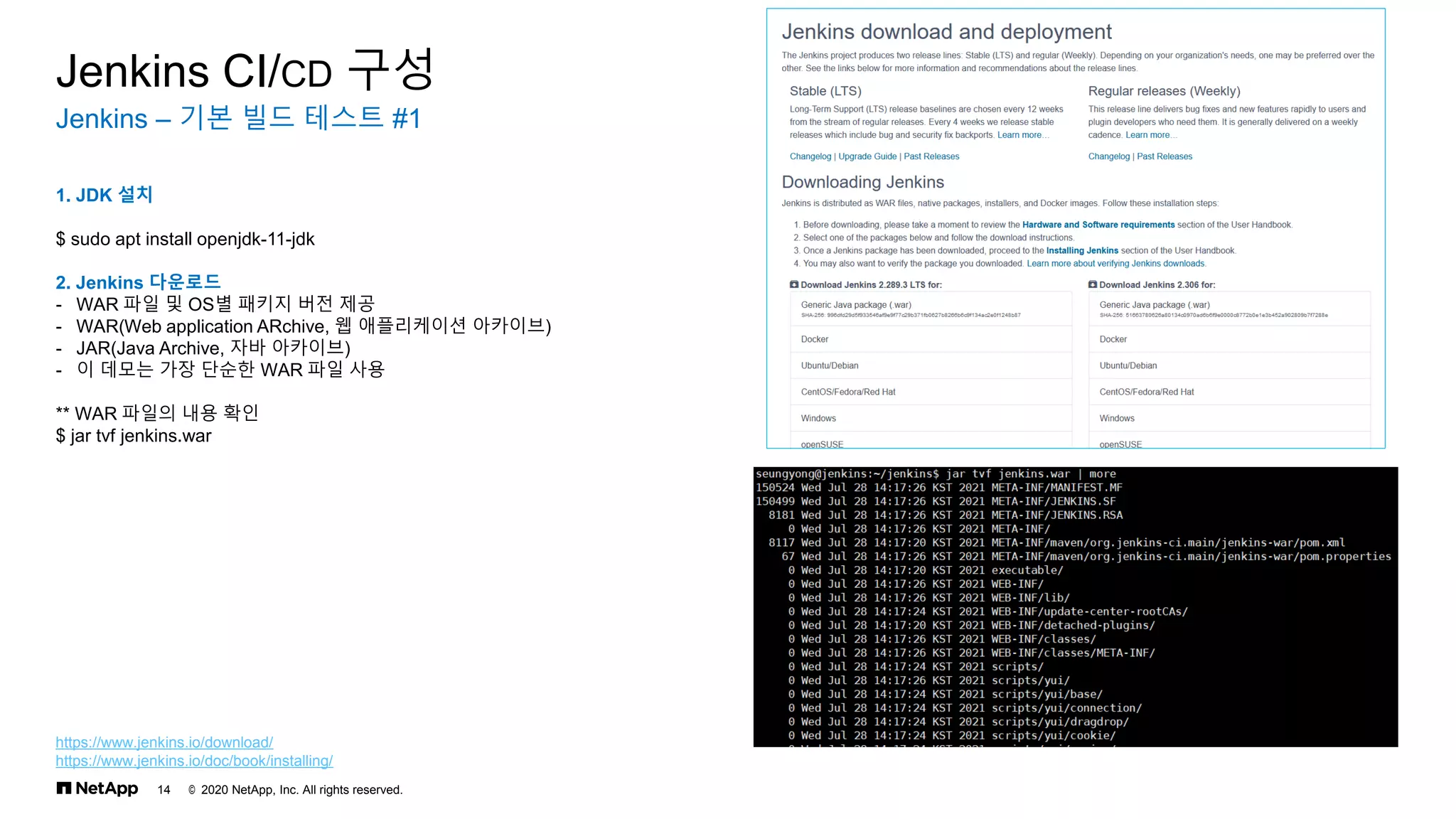

Jenkins – 기본 빌드 테스트 #1
Jenkins CI/CD 구성
1. JDK 설치
$ sudo apt install openjdk-11-jdk
2. Jenkins 다운로드
- WAR 파일 및 OS별 패키지 버전 제공
- WAR(Web application ARchive, 웹 애플리케이션 아카이브)
- JAR(Java Archive, 자바 아카이브)
- 이 데모는 가장 단순한 WAR 파일 사용
** WAR 파일의 내용 확인
$ jar tvf jenkins.war
https://www.jenkins.io/download/
https://www.jenkins.io/doc/book/installing/

15

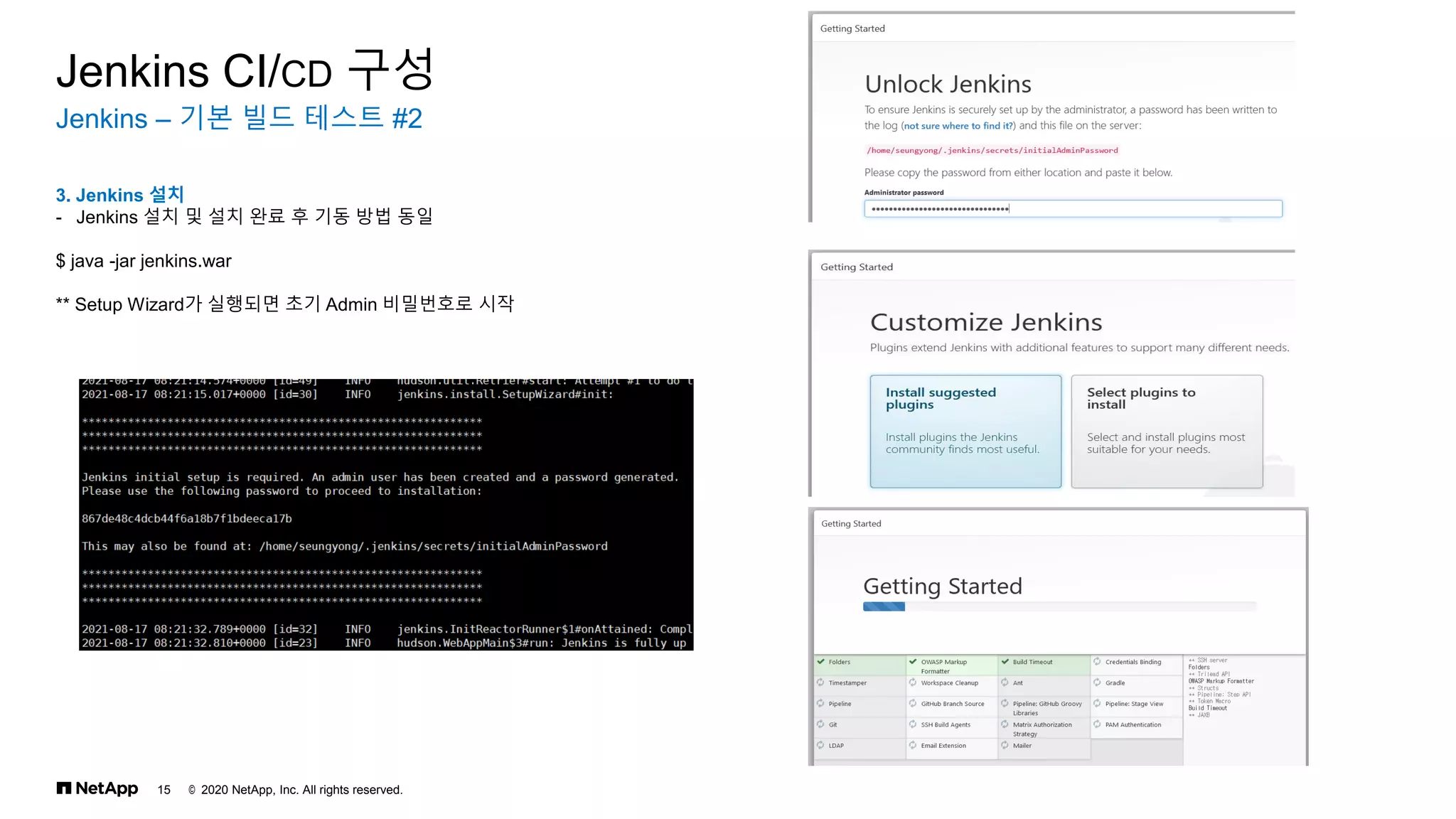

3. Jenkins 설치
- Jenkins 설치 및 설치 완료 후 기동 방법 동일
$ java -jar jenkins.war
** Setup Wizard가 실행되면 초기 Admin 비밀번호로 시작

16

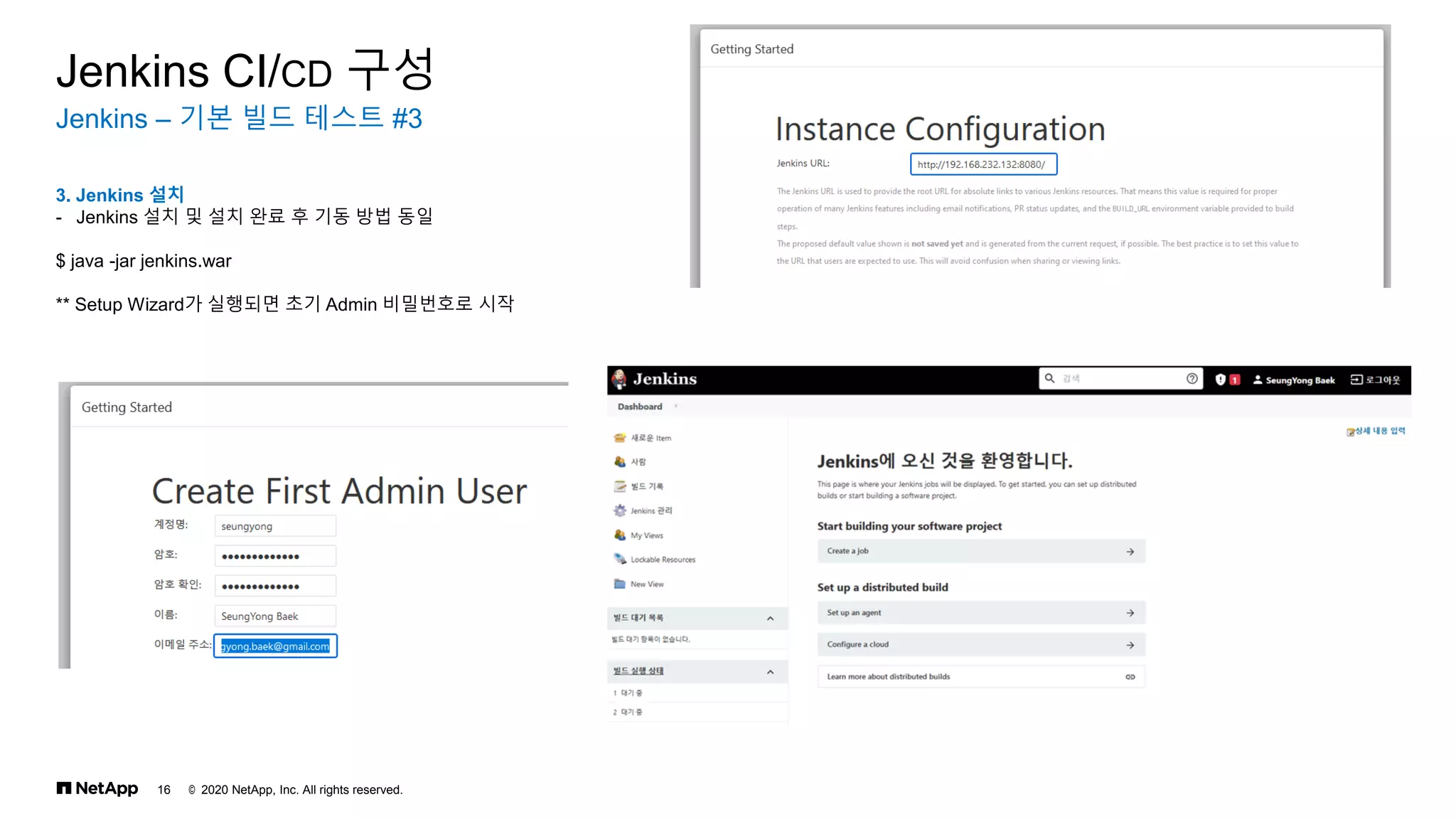

3. Jenkins 설치
- Jenkins 설치 및 설치 완료 후 기동 방법 동일
$ java -jar jenkins.war
** Setup Wizard가 실행되면 초기 Admin 비밀번호로 시작

17

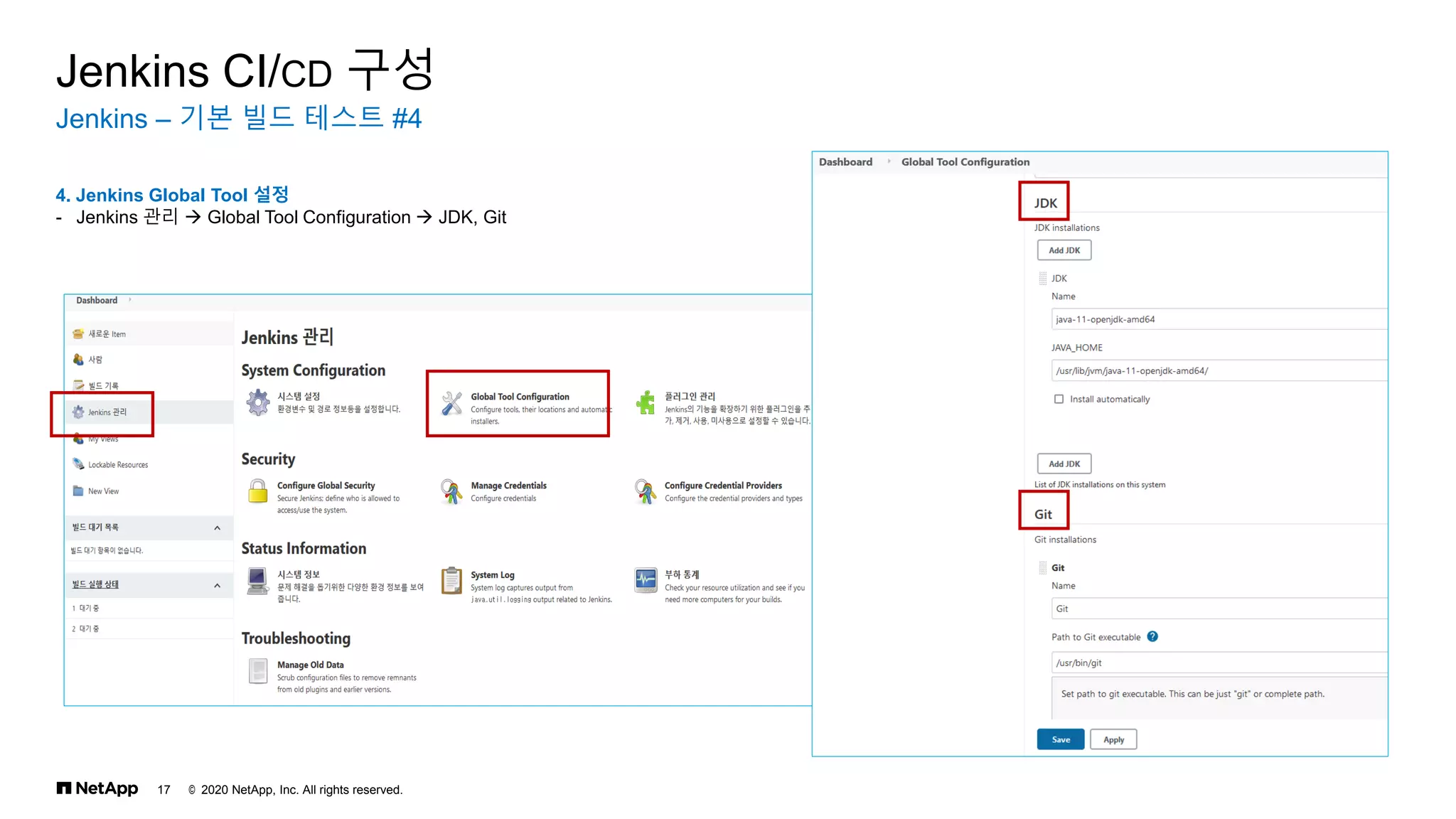

4. Jenkins Global Tool 설정
- Jenkins 관리 → Global Tool Configuration → JDK, Git

18

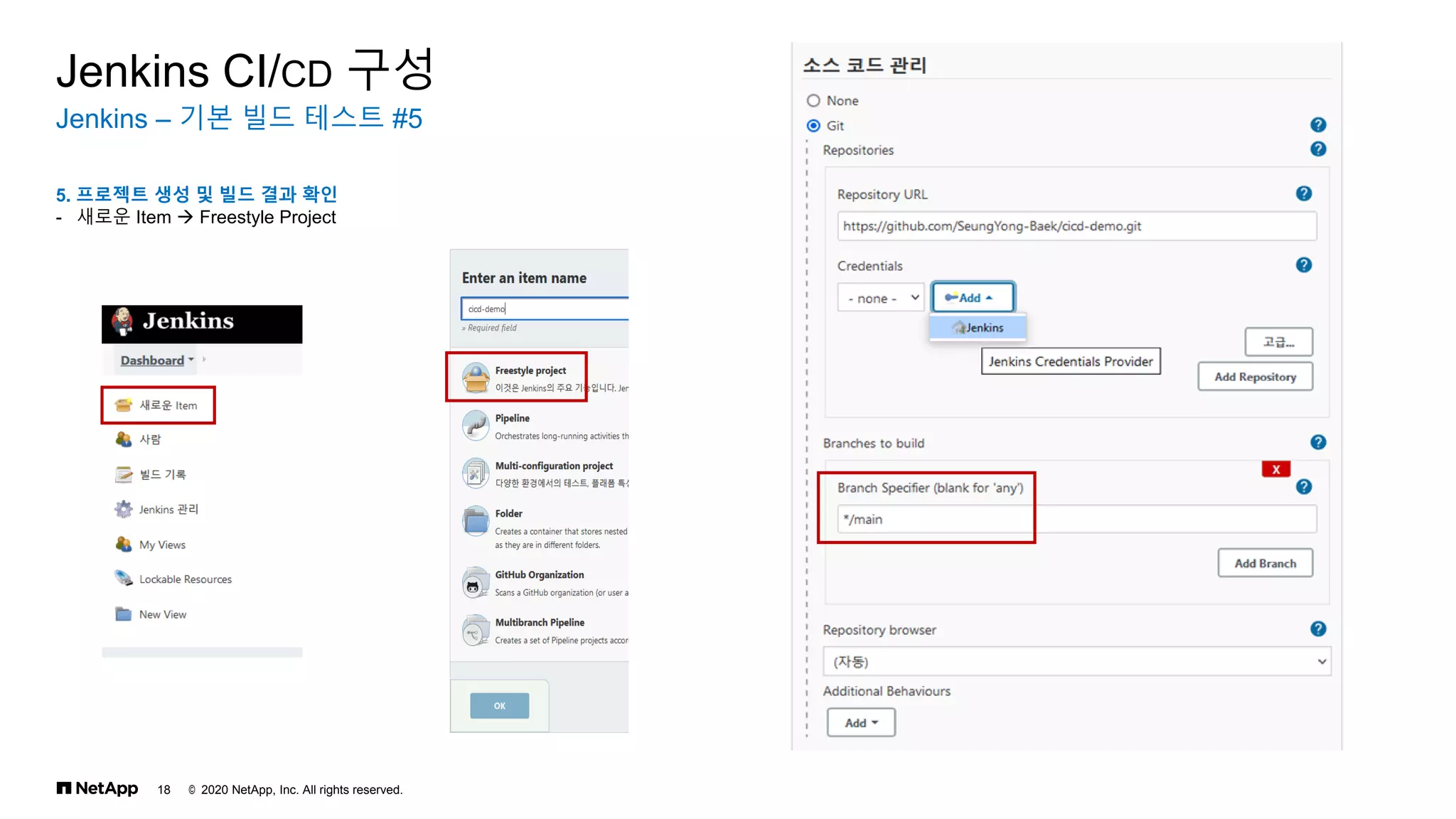

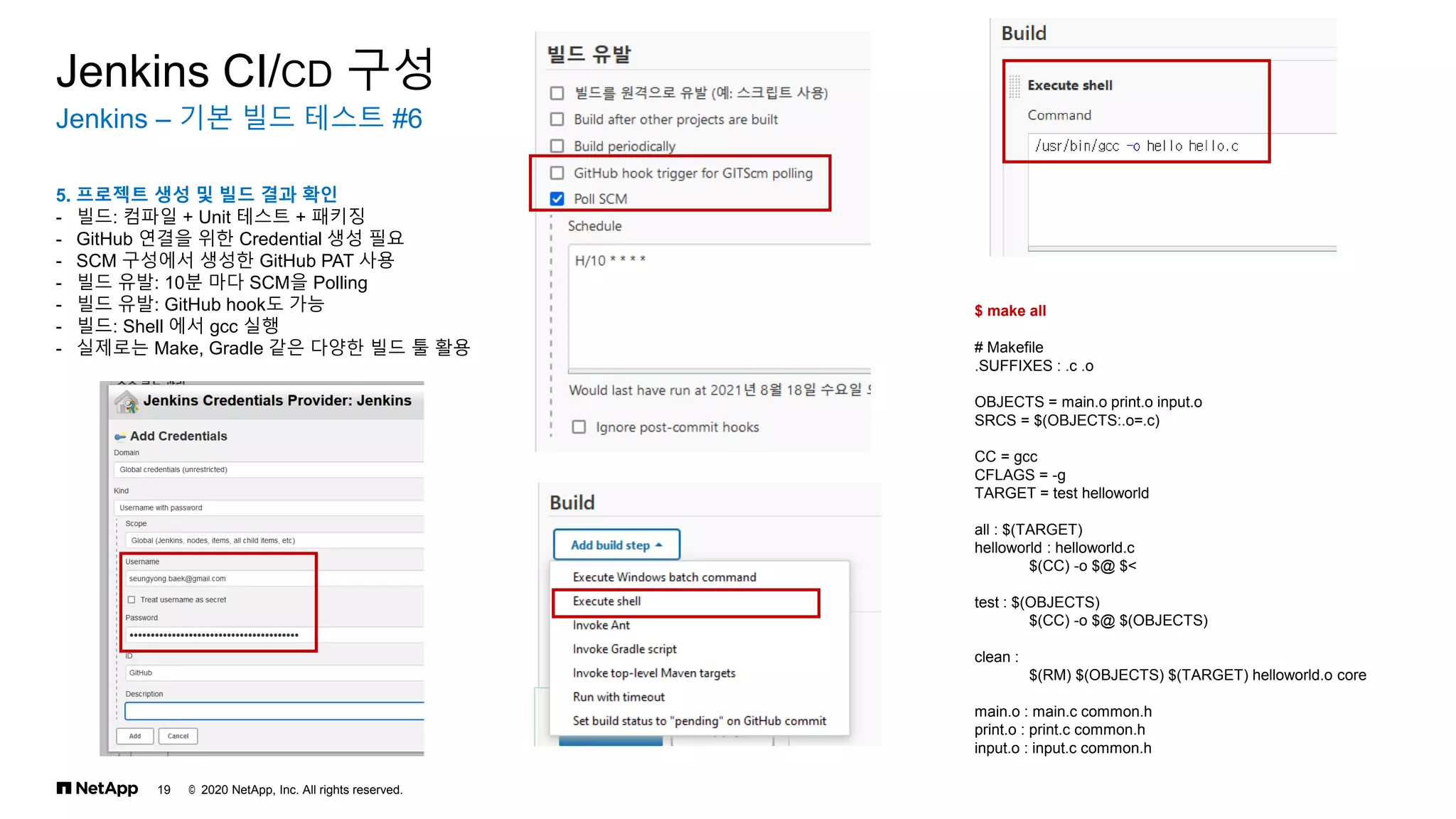

5. 프로젝트 생성 및 빌드 결과 확인
- 새로운 Item → Freestyle Project

19
- 빌드: 컴파일 + Unit 테스트 + 패키징
- GitHub 연결을 위한 Credential 생성 필요
- SCM 구성에서 생성한 GitHub PAT 사용
- 빌드 유발: 10분 마다 SCM을 Polling
- 빌드 유발: GitHub hook도 가능
- 빌드: Shell 에서 gcc 실행
- 실제로는 Make, Gradle 같은 다양한 빌드 툴 활용
$ make all
# Makefile
.SUFFIXES : .c .o
OBJECTS = main.o print.o input.o
SRCS = $(OBJECTS:.o=.c)
CC = gcc
CFLAGS = -g
TARGET = test helloworld
all : $(TARGET)
helloworld : helloworld.c
$(CC) -o $@ $<
test : $(OBJECTS)
$(CC) -o $@ $(OBJECTS)
clean :
$(RM) $(OBJECTS) $(TARGET) helloworld.o core
main.o : main.c common.h
print.o : print.c common.h
input.o : input.c common.h

20

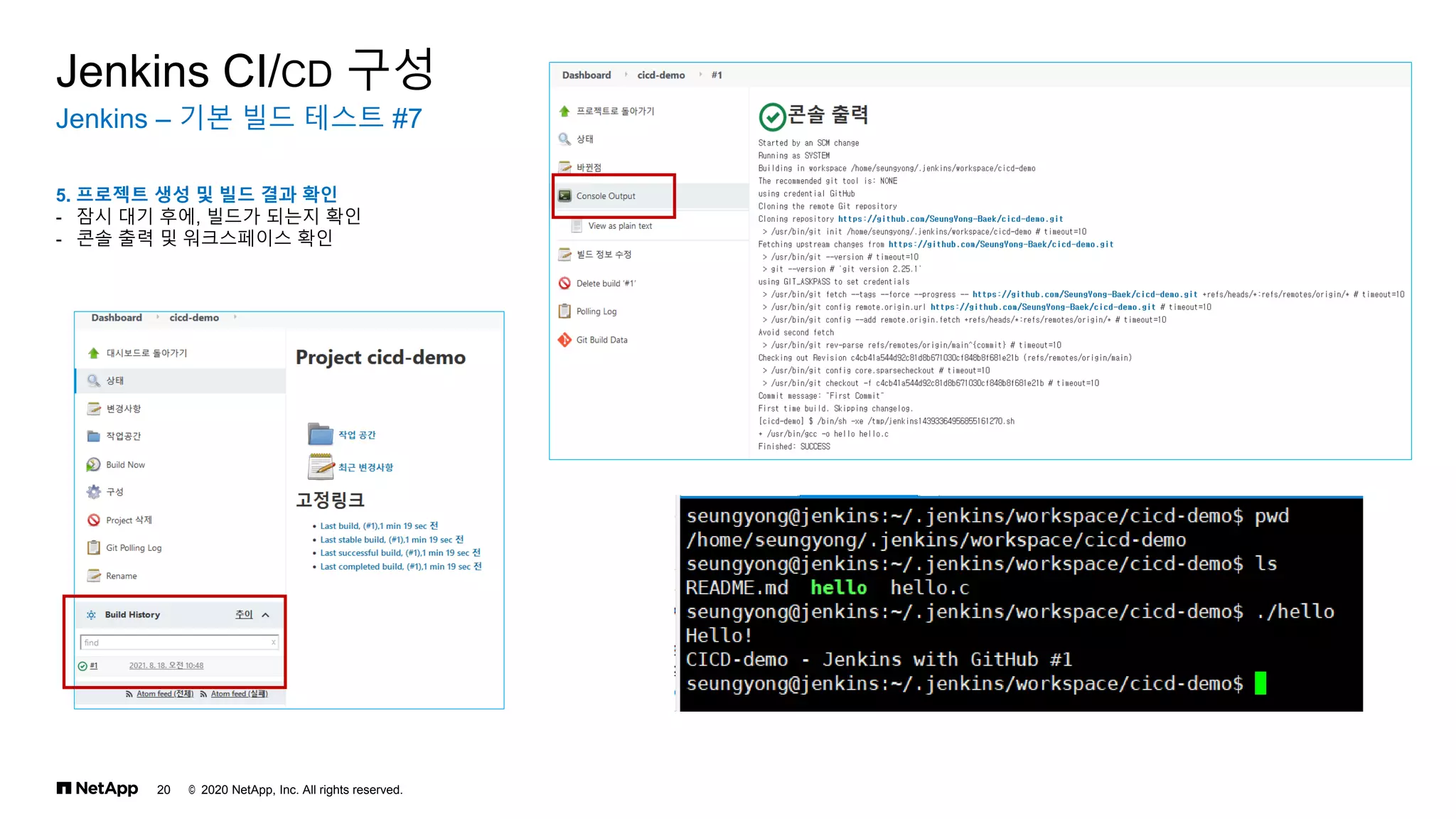

- 잠시 대기 후에, 빌드가 되는지 확인
- 콘솔 출력 및 워크스페이스 확인

21

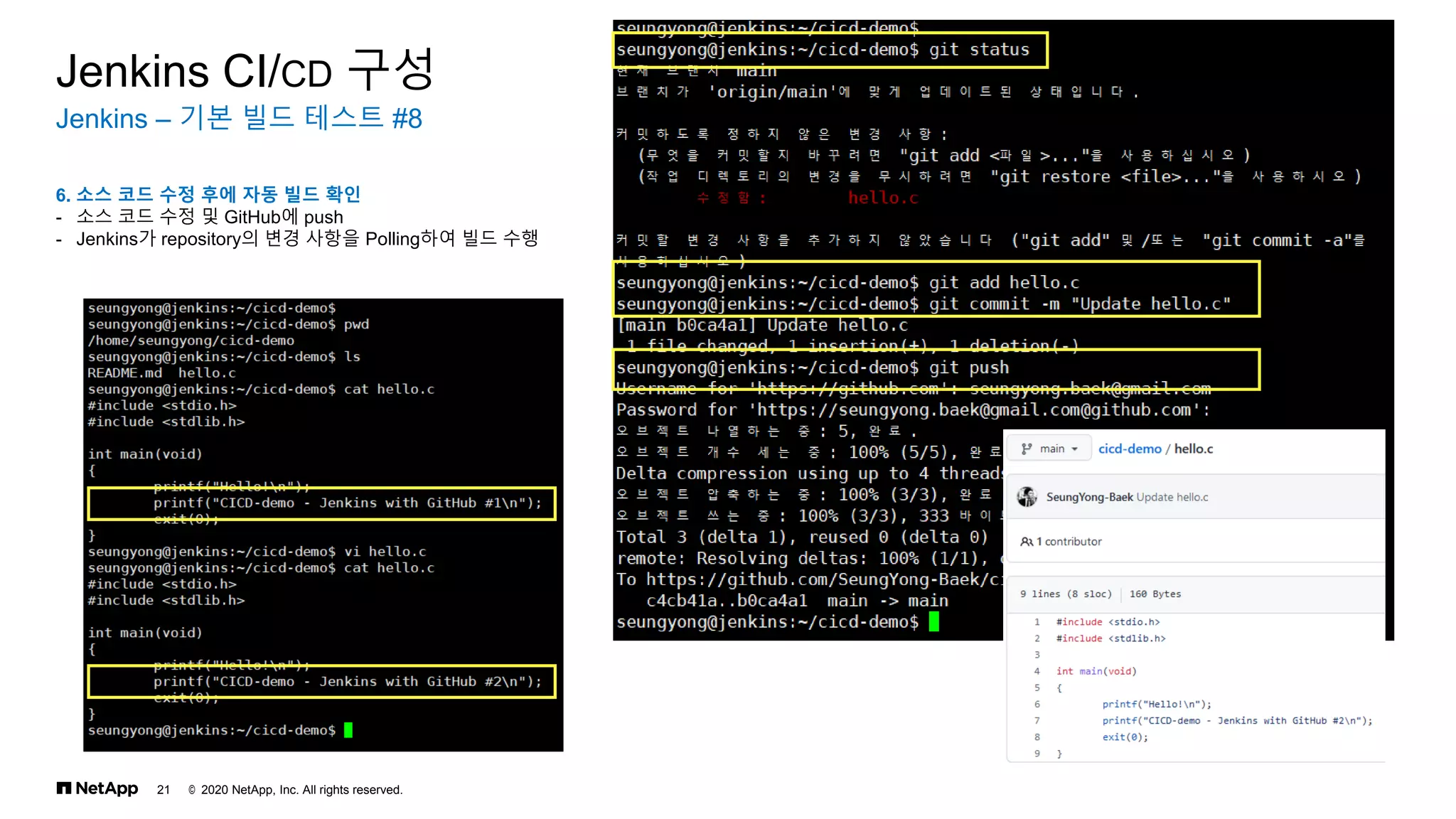

6. 소스 코드 수정 후에 자동 빌드 확인
- 소스 코드 수정 및 GitHub에 push
- Jenkins가 repository의 변경 사항을 Polling하여 빌드 수행

22

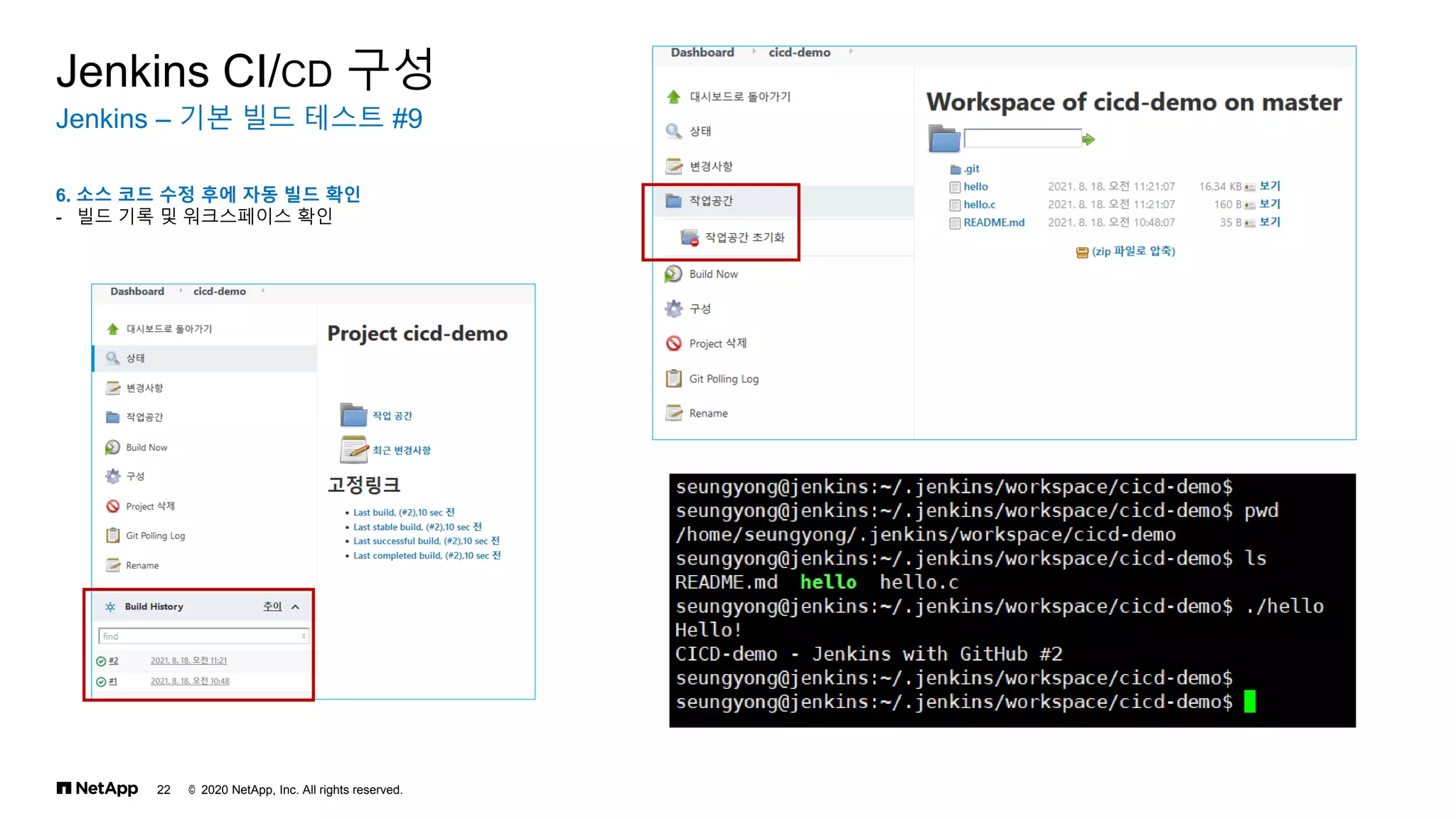

6. 소스 코드 수정 후에 자동 빌드 확인
- 빌드 기록 및 워크스페이스 확인

23

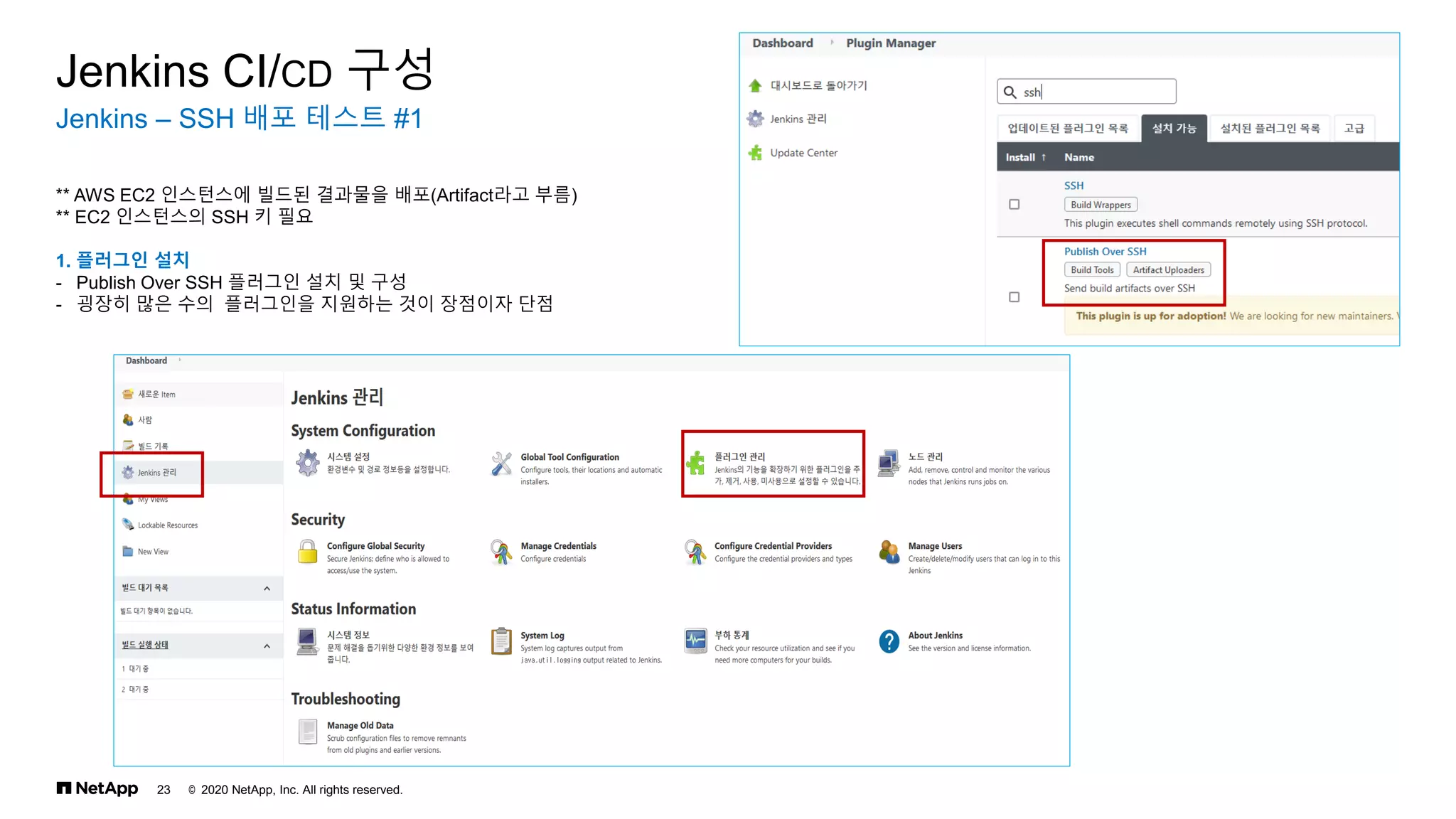

Jenkins – SSH 배포 테스트 #1
** AWS EC2 인스턴스에 빌드된 결과물을 배포(Artifact라고 부름)
** EC2 인스턴스의 SSH 키 필요
1. 플러그인 설치
- Publish Over SSH 플러그인 설치 및 구성
- 굉장히 많은 수의 플러그인을 지원하는 것이 장점이자 단점

24

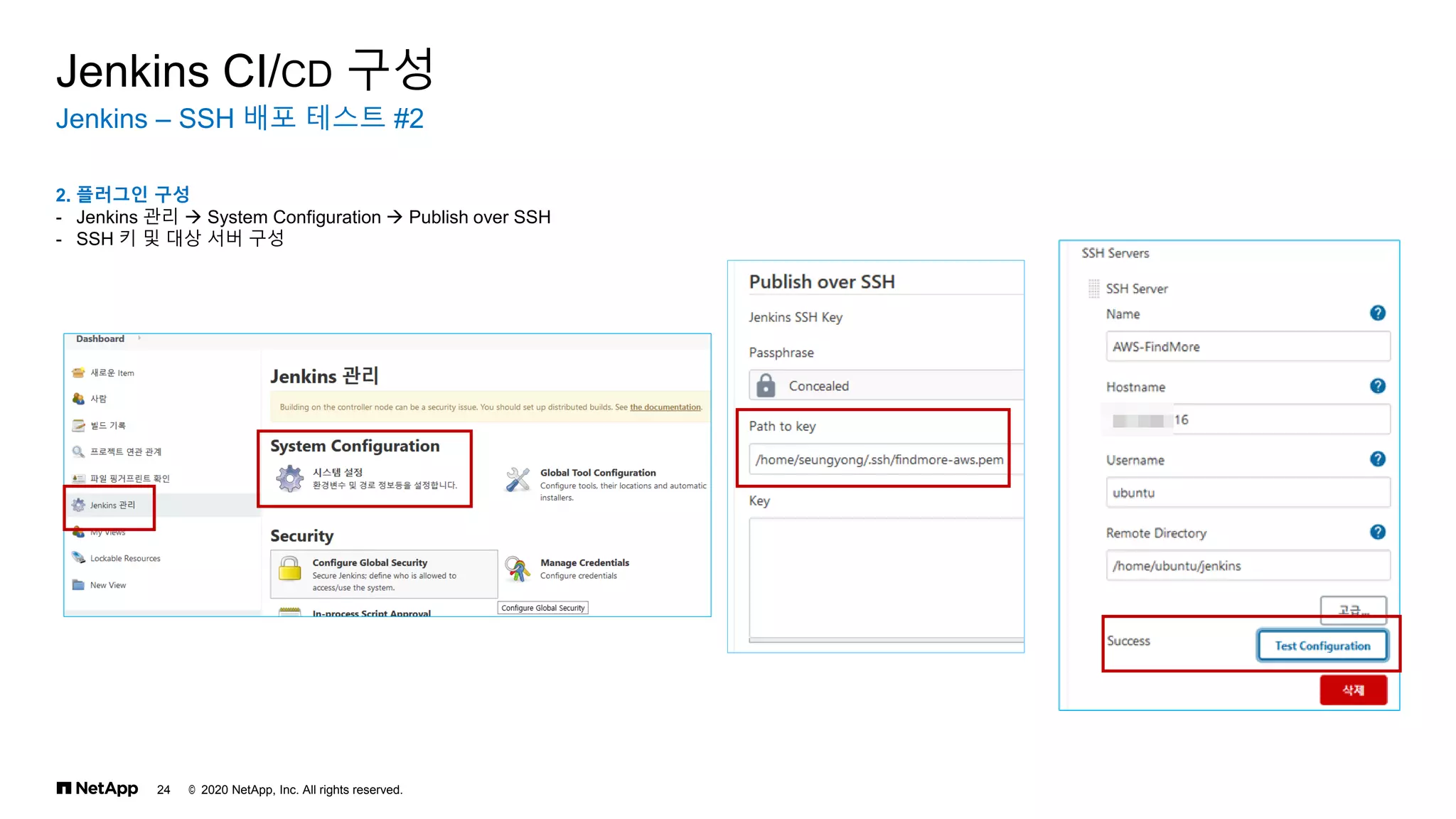

2. 플러그인 구성
- Jenkins 관리 → System Configuration → Publish over SSH
- SSH 키 및 대상 서버 구성

25

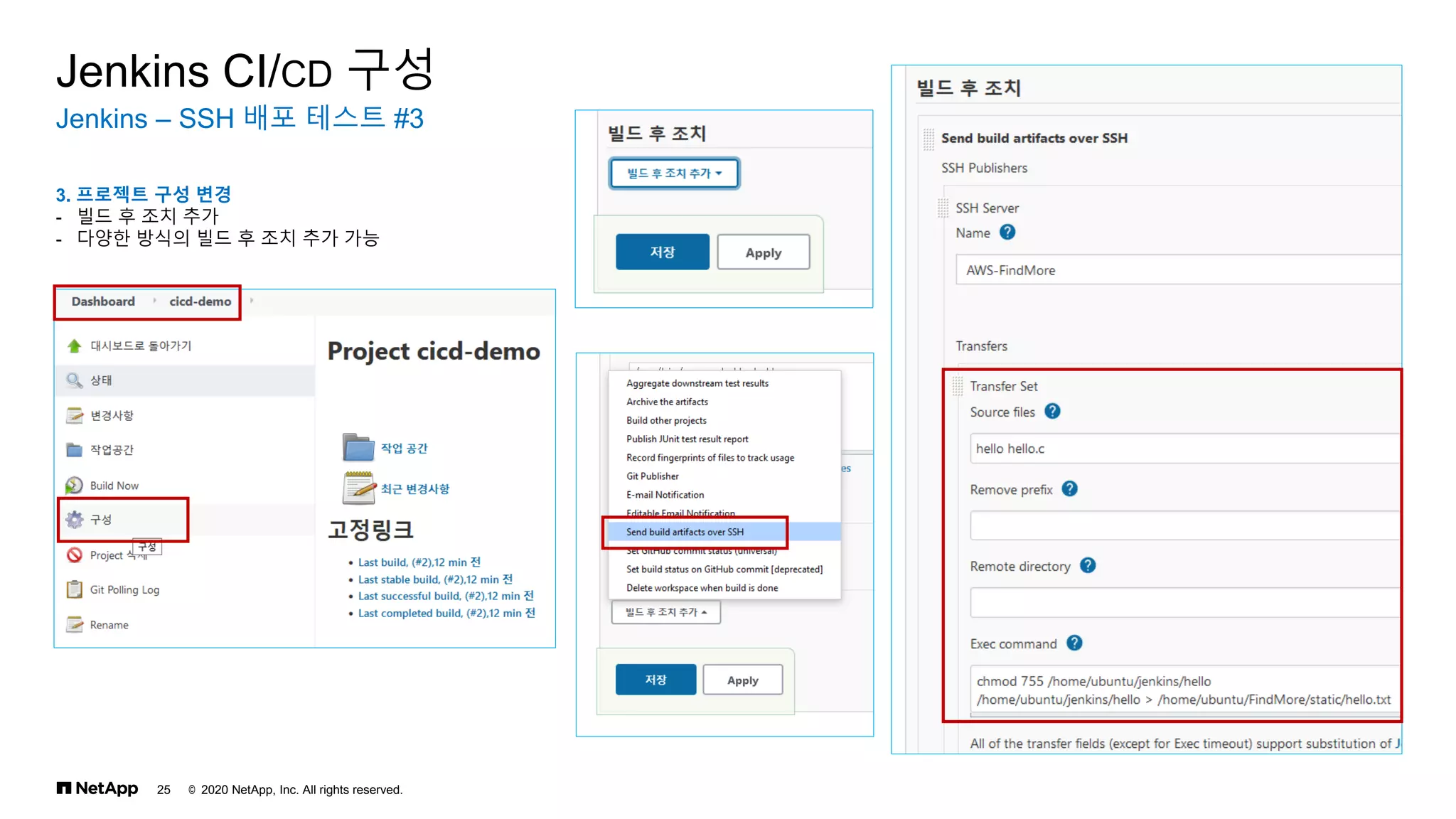

3. 프로젝트 구성 변경
- 빌드 후 조치 추가
- 다양한 방식의 빌드 후 조치 추가 가능

26

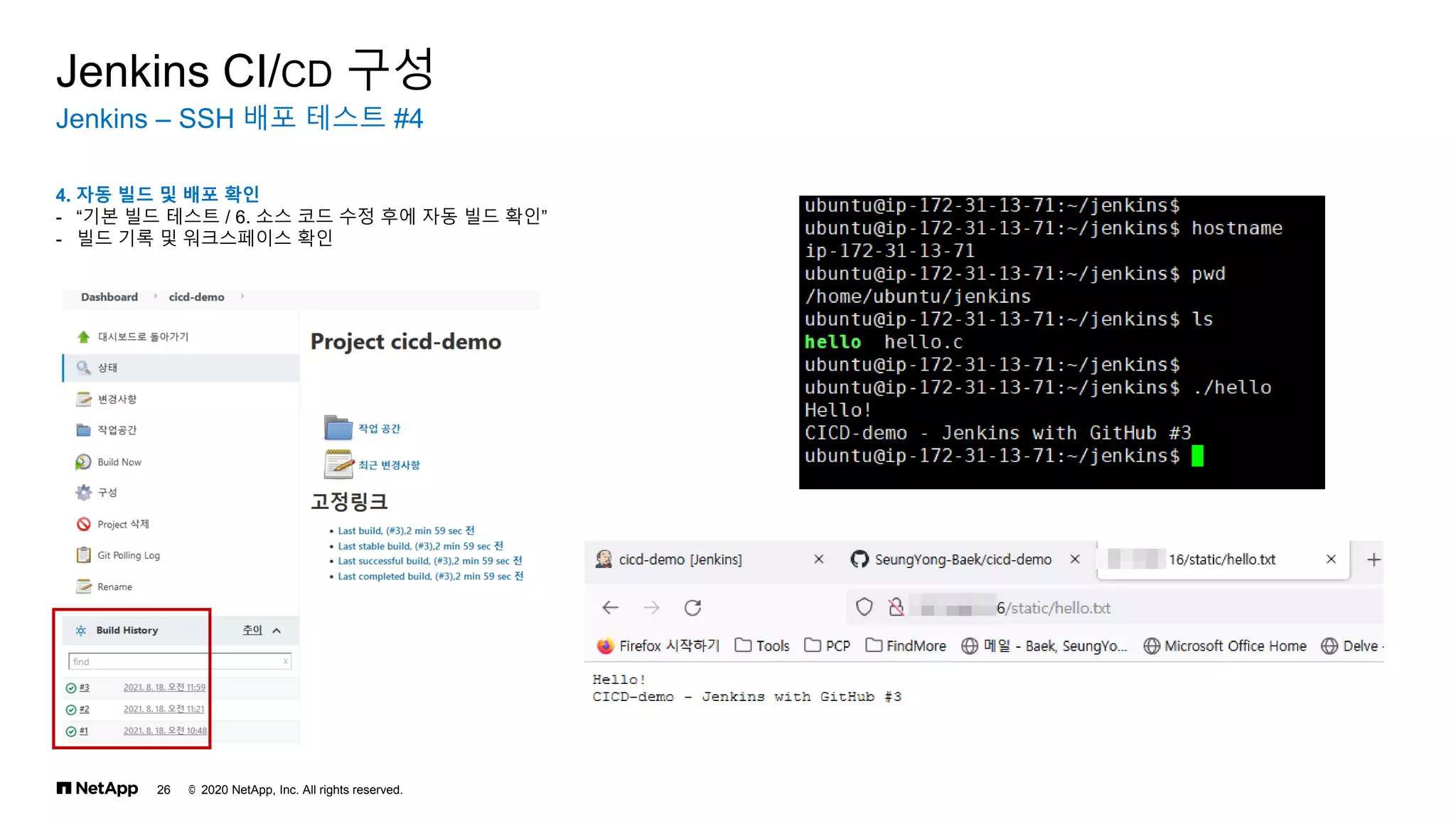

4. 자동 빌드 및 배포 확인
- “기본 빌드 테스트 / 6. 소스 코드 수정 후에 자동 빌드 확인”
- 빌드 기록 및 워크스페이스 확인

27

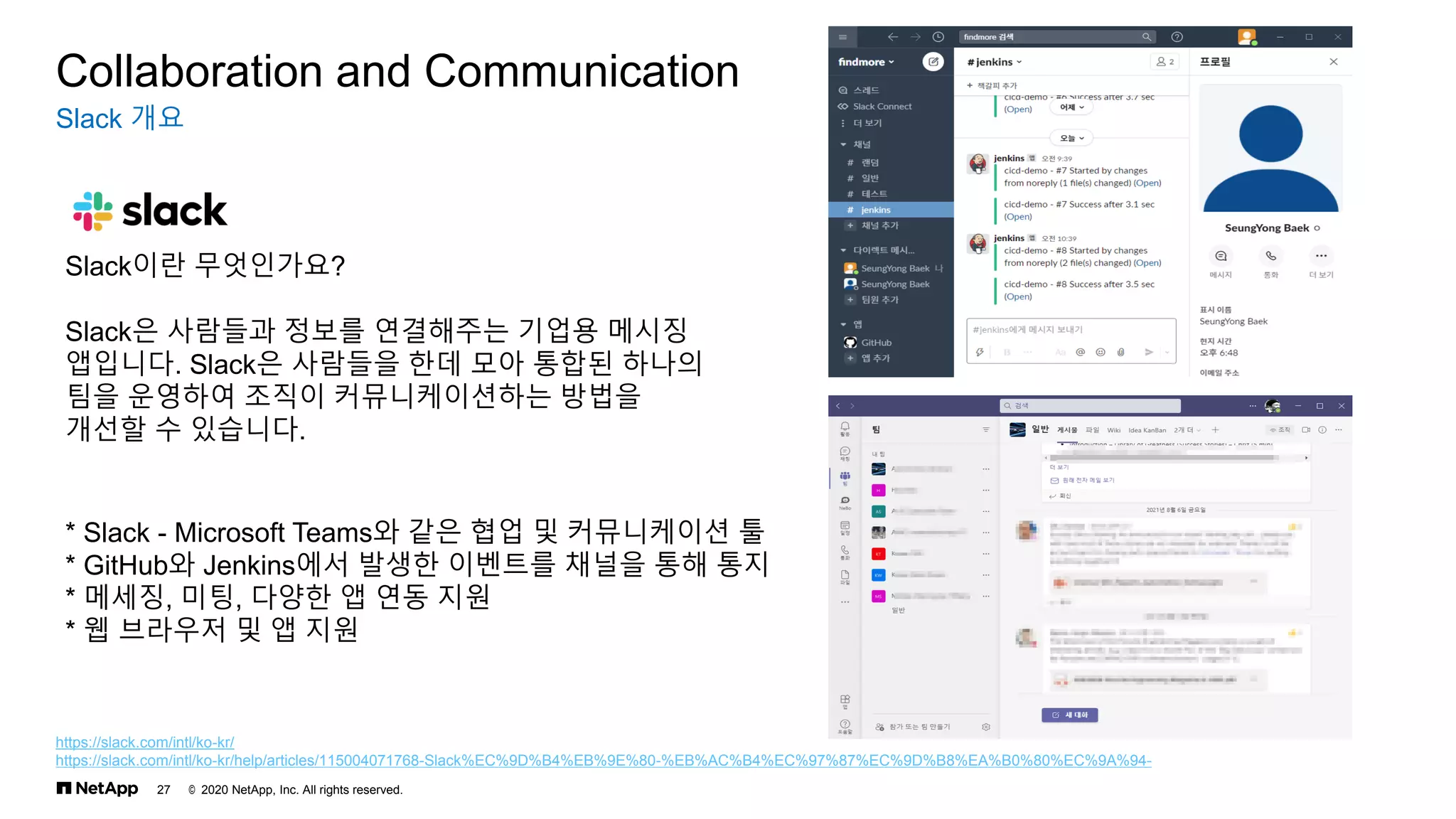

Slack 개요
Collaboration and Communication
Slack이란 무엇인가요?
Slack은 사람들과 정보를 연결해주는 기업용 메시징
앱입니다. Slack은 사람들을 한데 모아 통합된 하나의
팀을 운영하여 조직이 커뮤니케이션하는 방법을
개선할 수 있습니다.
https://slack.com/intl/ko-kr/
https://slack.com/intl/ko-kr/help/articles/115004071768-Slack%EC%9D%B4%EB%9E%80-%EB%AC%B4%EC%97%87%EC%9D%B8%EA%B0%80%EC%9A%94-
* Slack - Microsoft Teams와 같은 협업 및 커뮤니케이션 툴
* GitHub와 Jenkins에서 발생한 이벤트를 채널을 통해 통지
* 메세징, 미팅, 다양한 앱 연동 지원
* 웹 브라우저 및 앱 지원

28

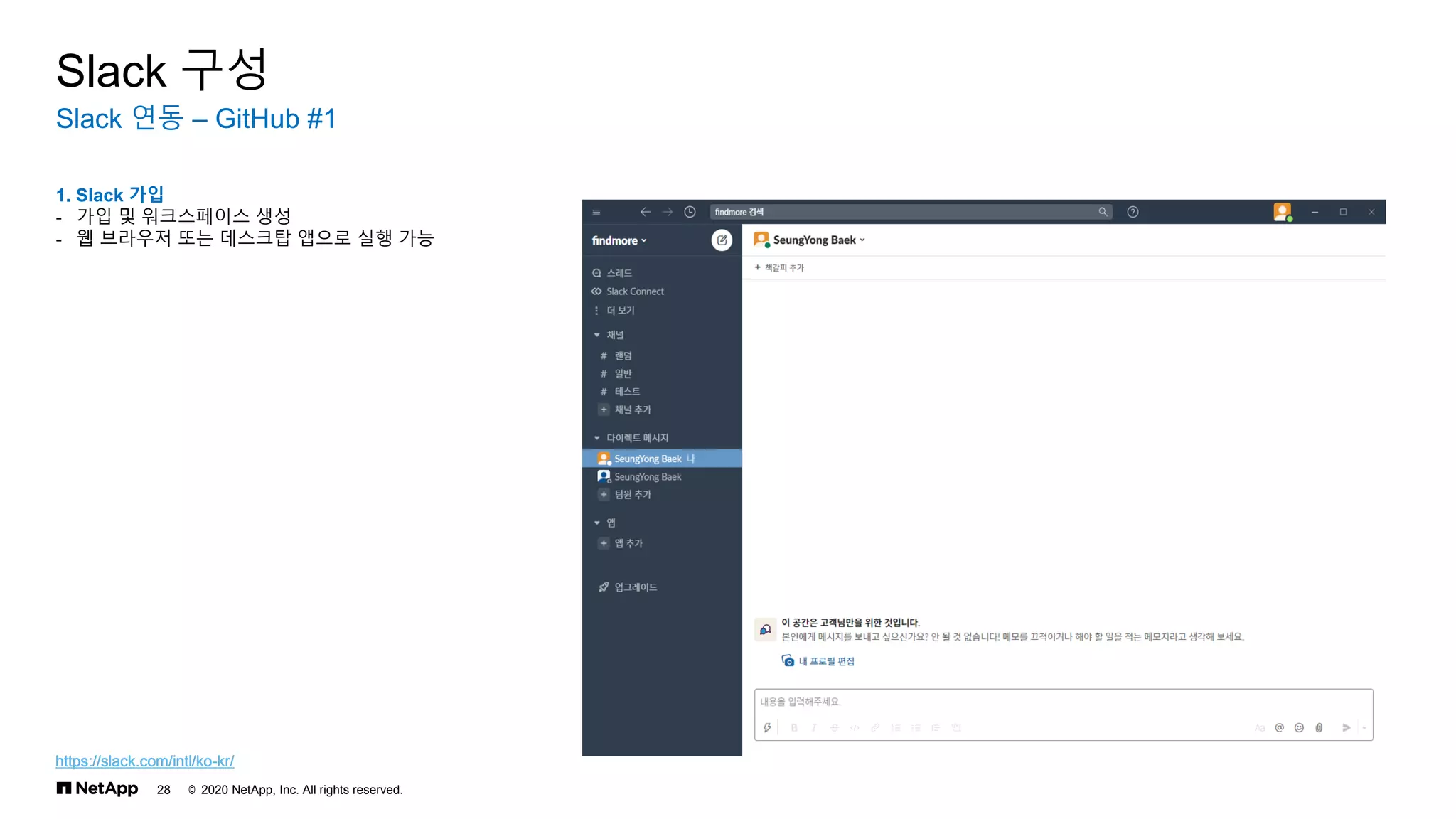

Slack 연동 – GitHub #1
Slack 구성
1. Slack 가입
- 가입 및 워크스페이스 생성
- 웹 브라우저 또는 데스크탑 앱으로 실행 가능

29
Slack 구성
2. GitHub 앱 설치 및 구성
- 앱 설치 및 가이드에 따라 연동 구성

30

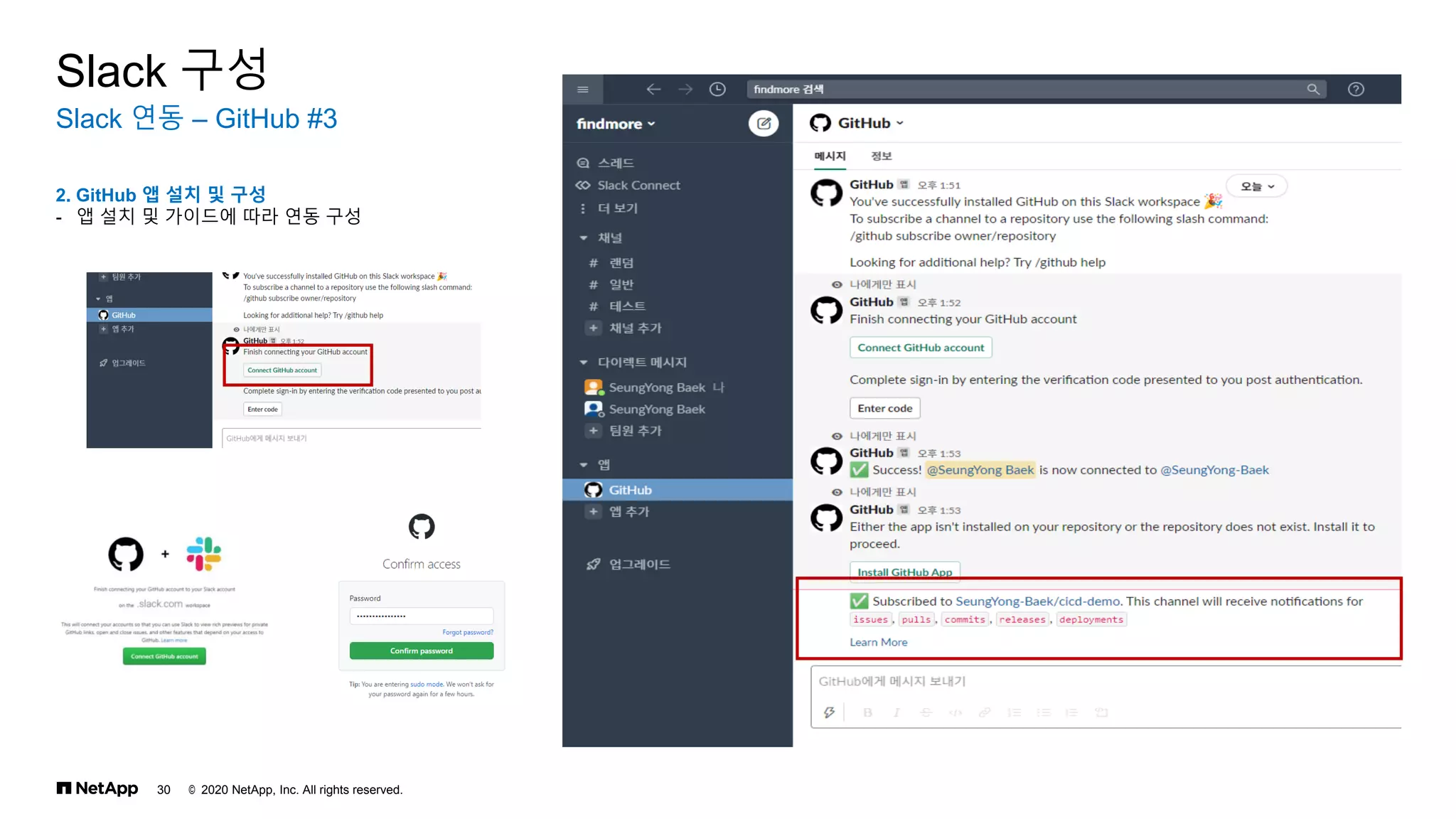

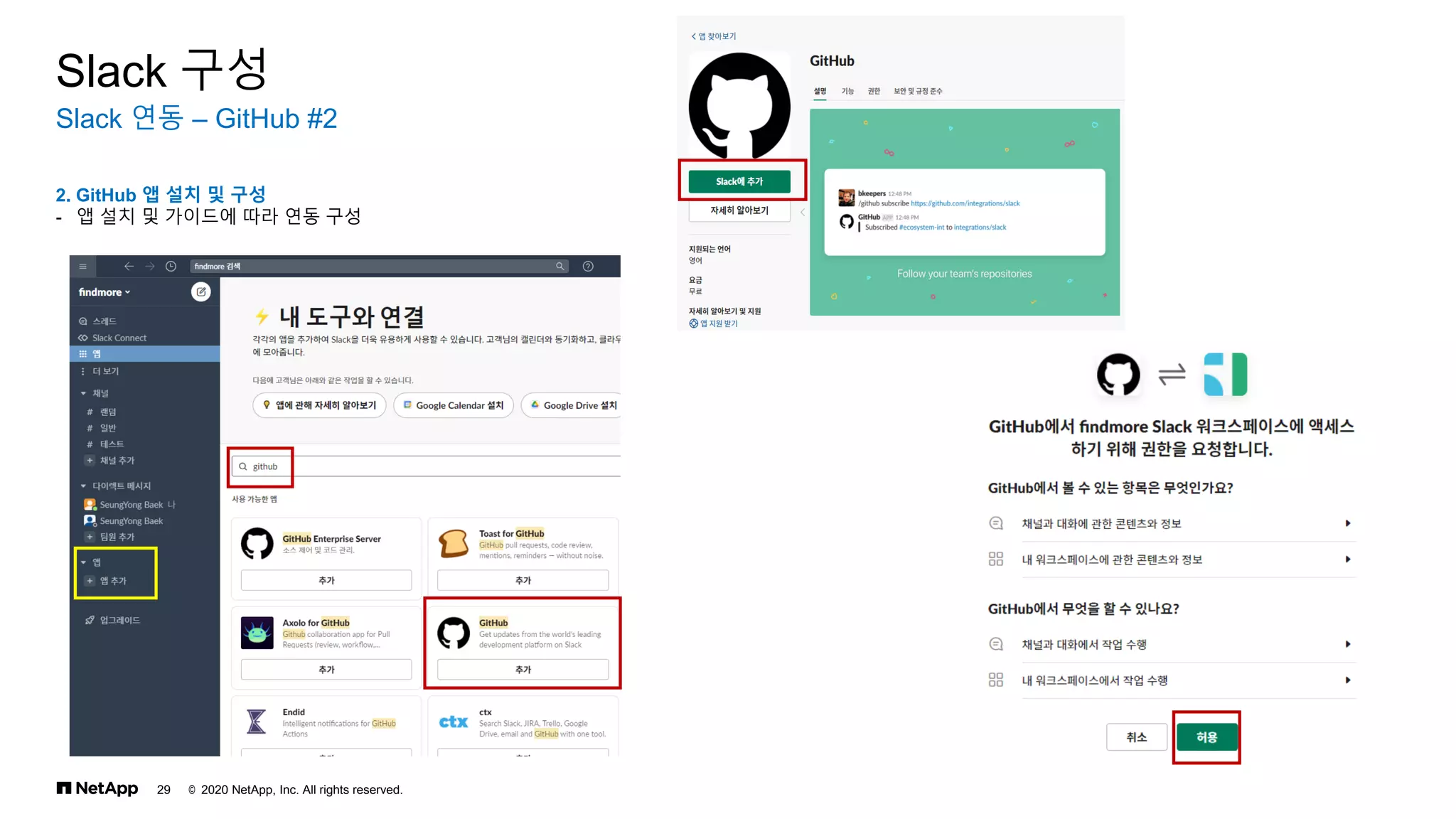

Slack 구성
2. GitHub 앱 설치 및 구성
- 앱 설치 및 가이드에 따라 연동 구성

31

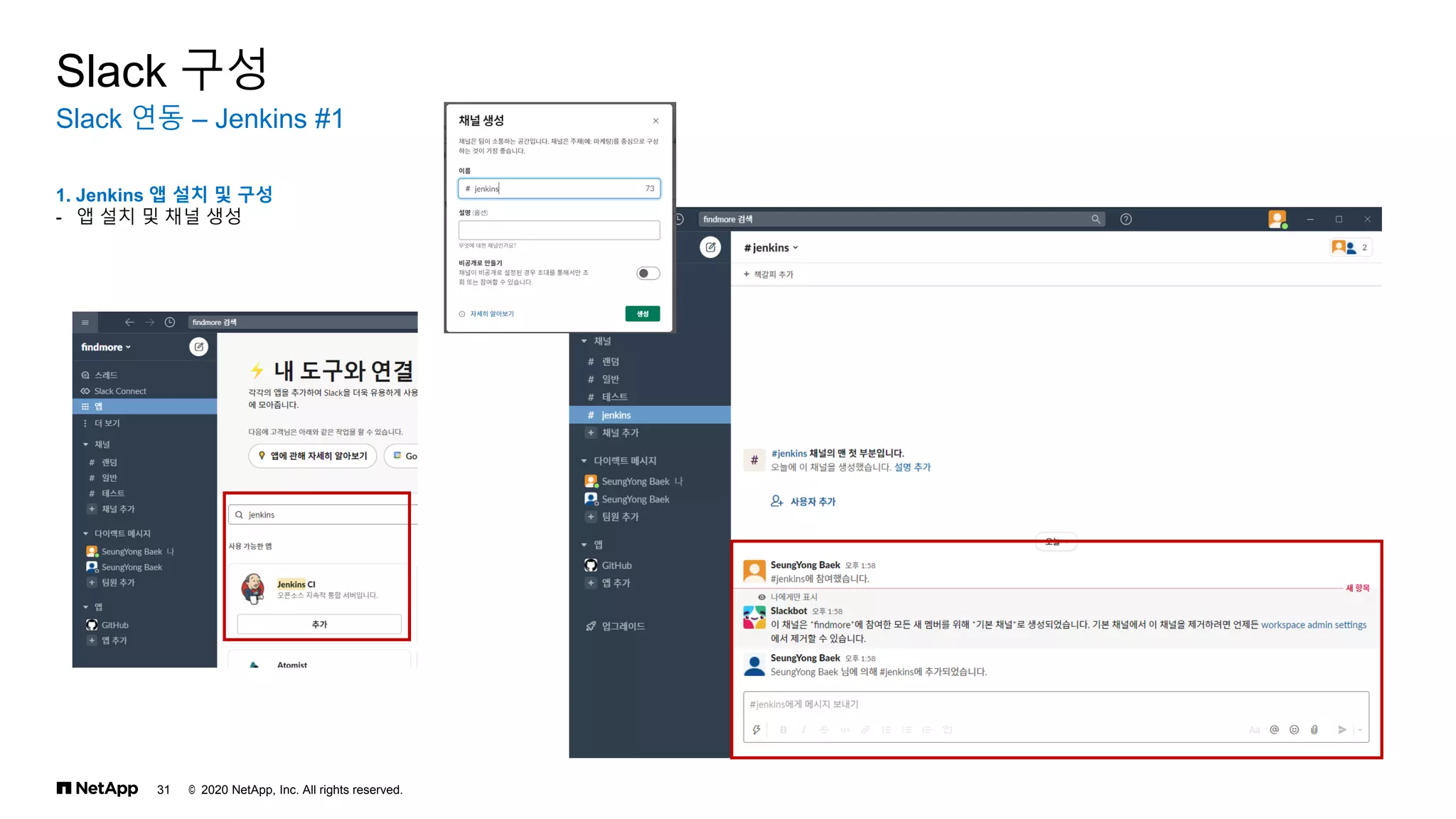

Slack 연동 – Jenkins #1
Slack 구성
1. Jenkins 앱 설치 및 구성
- 앱 설치 및 채널 생성

32

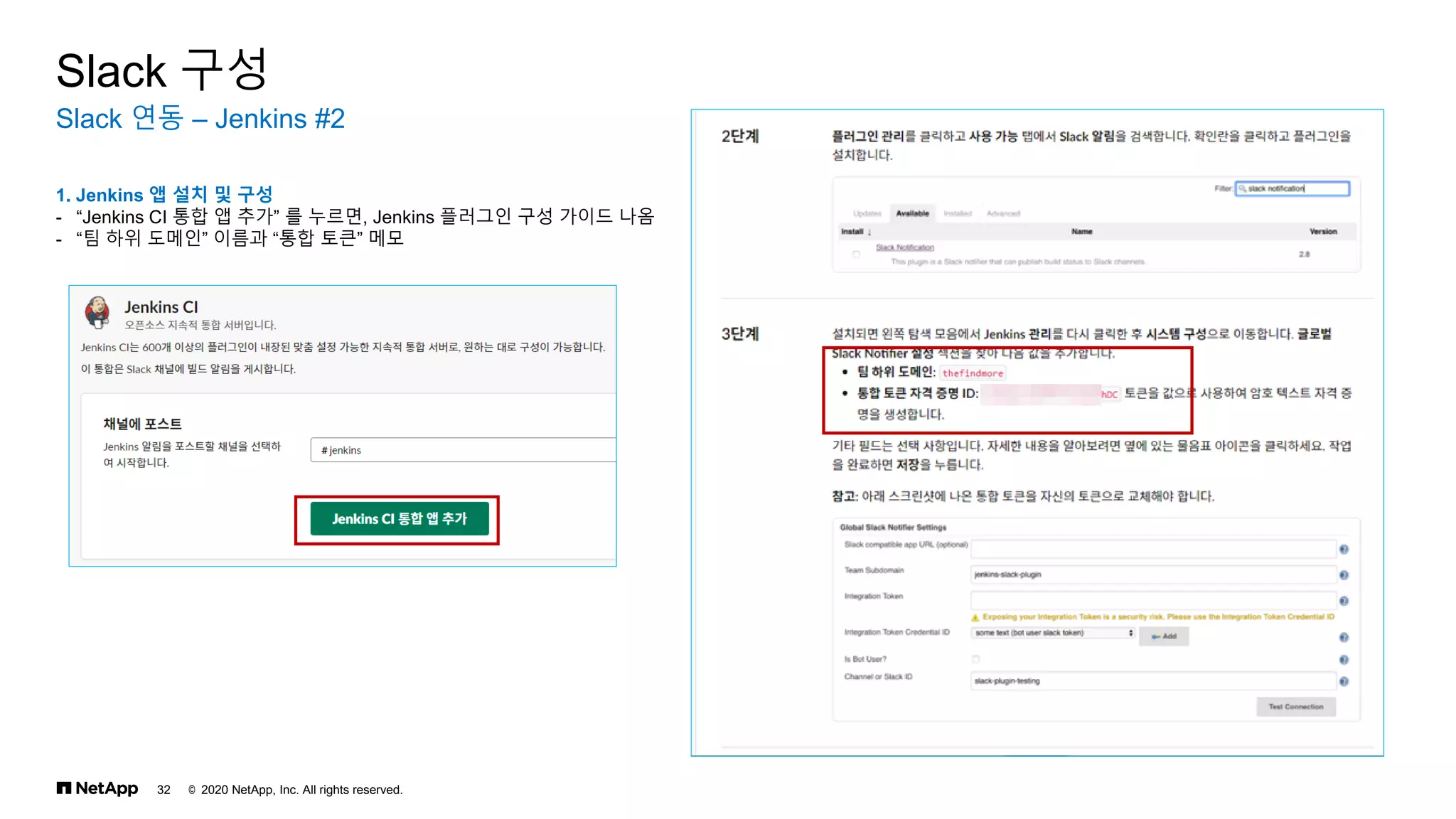

Slack 구성
1. Jenkins 앱 설치 및 구성
- “Jenkins CI 통합 앱 추가” 를 누르면, Jenkins 플러그인 구성 가이드 나옴
- “팀 하위 도메인” 이름과 “통합 토큰” 메모

33
Slack 구성

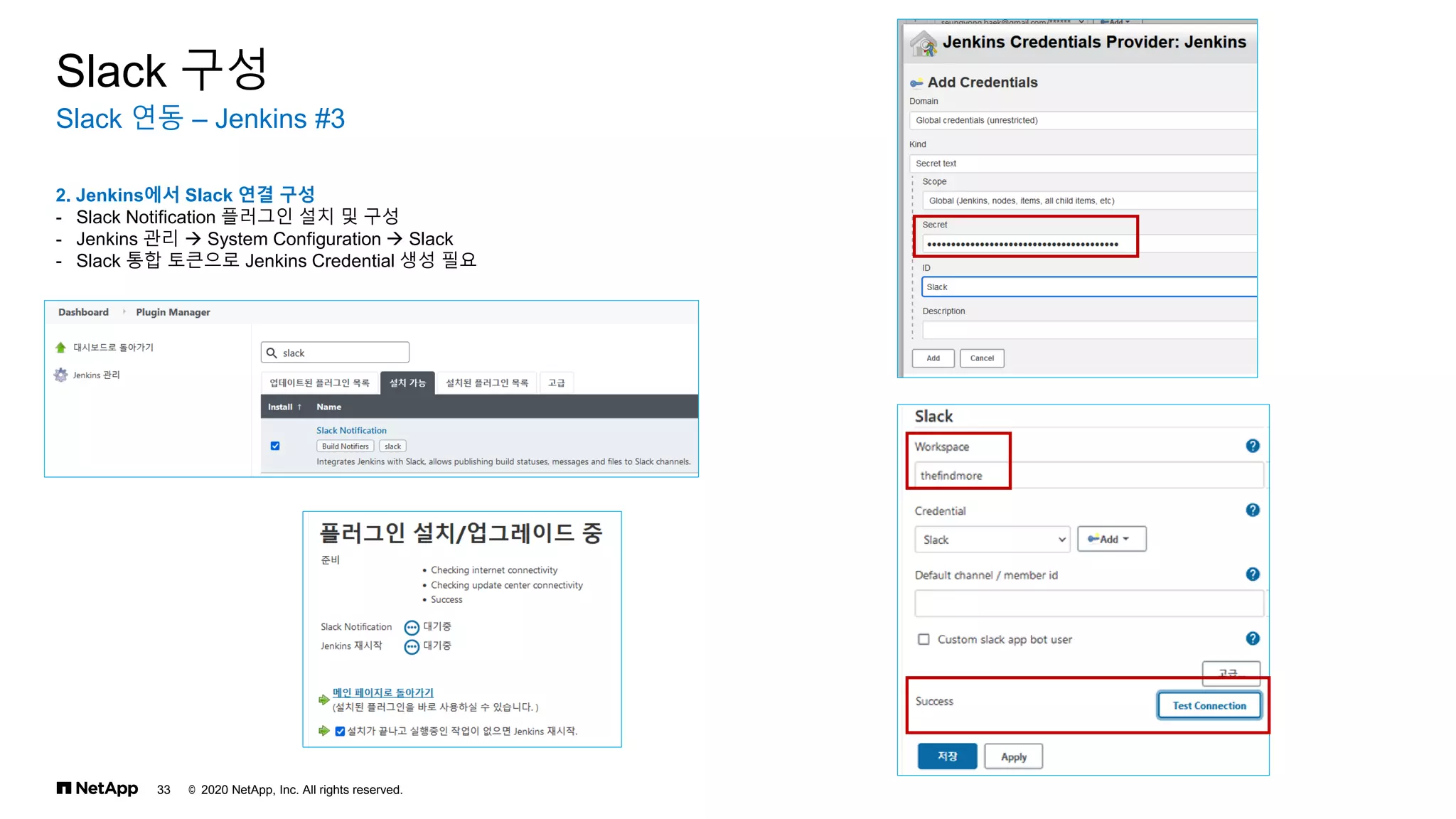

2. Jenkins에서 Slack 연결 구성
- Slack Notification 플러그인 설치 및 구성
- Jenkins 관리 → System Configuration → Slack
- Slack 통합 토큰으로 Jenkins Credential 생성 필요

34

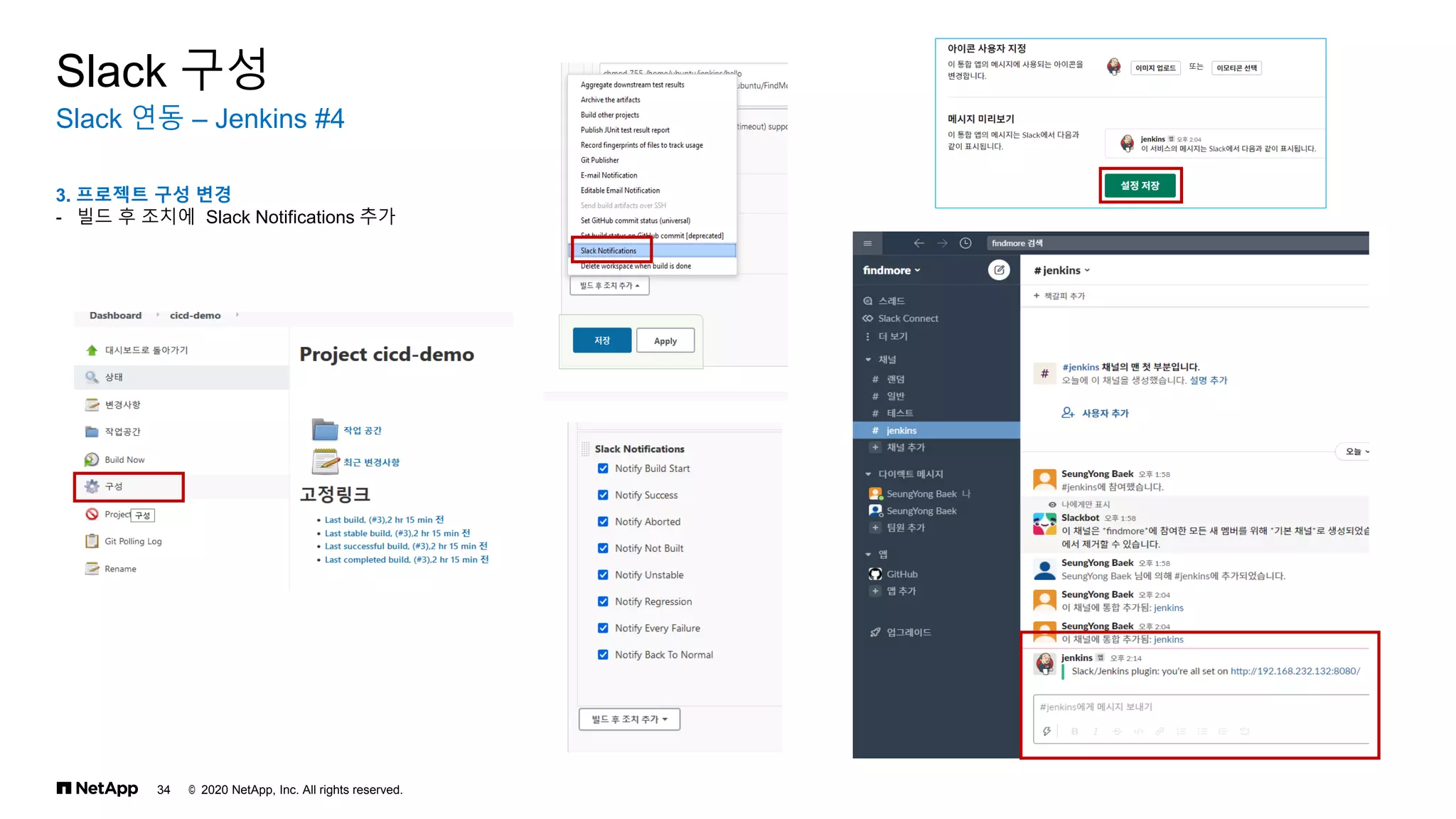

Slack 구성
3. 프로젝트 구성 변경
- 빌드 후 조치에 Slack Notifications 추가

35

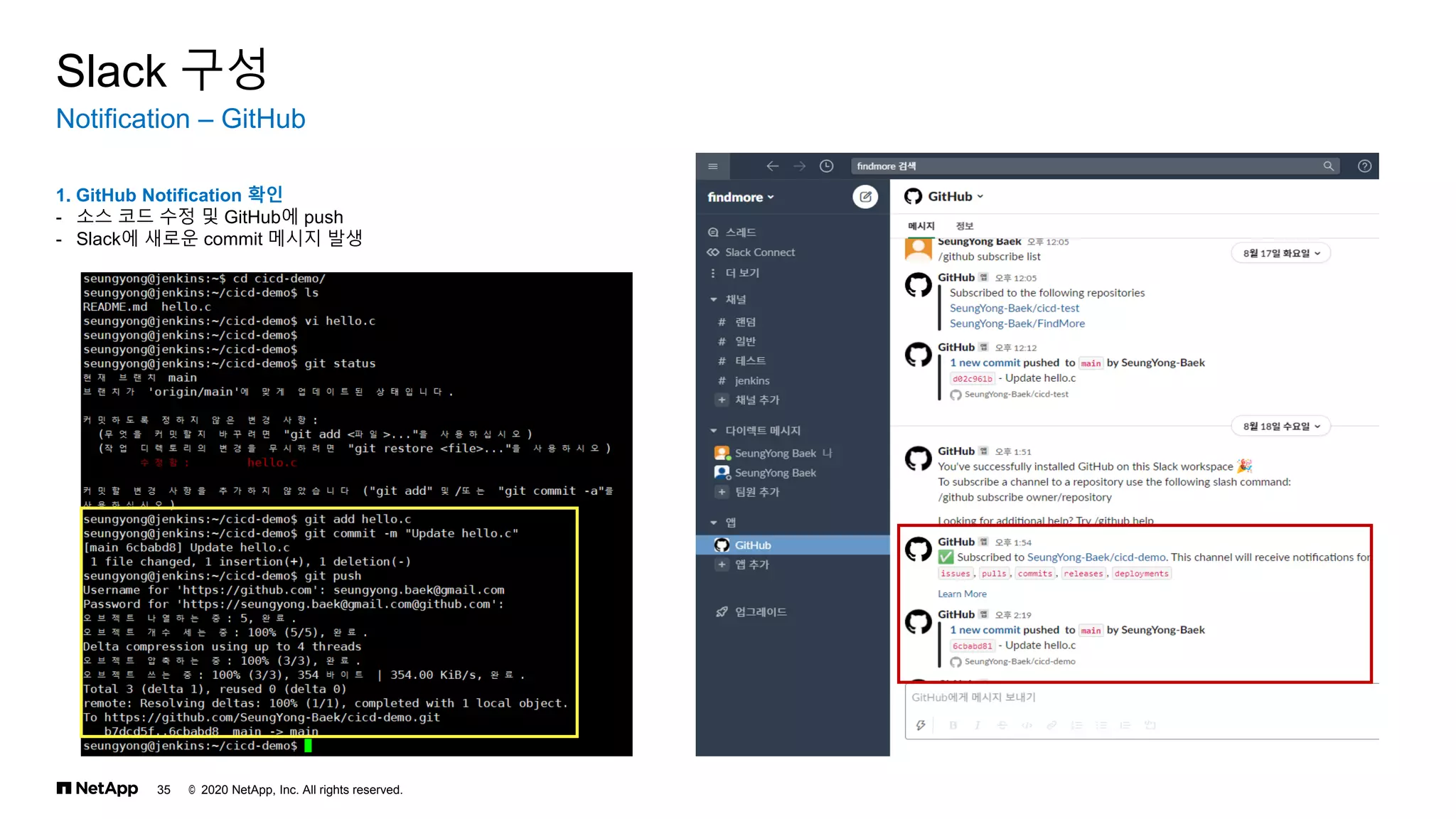

Notification – GitHub
Slack 구성
1. GitHub Notification 확인
- 소스 코드 수정 및 GitHub에 push
- Slack에 새로운 commit 메시지 발생

36

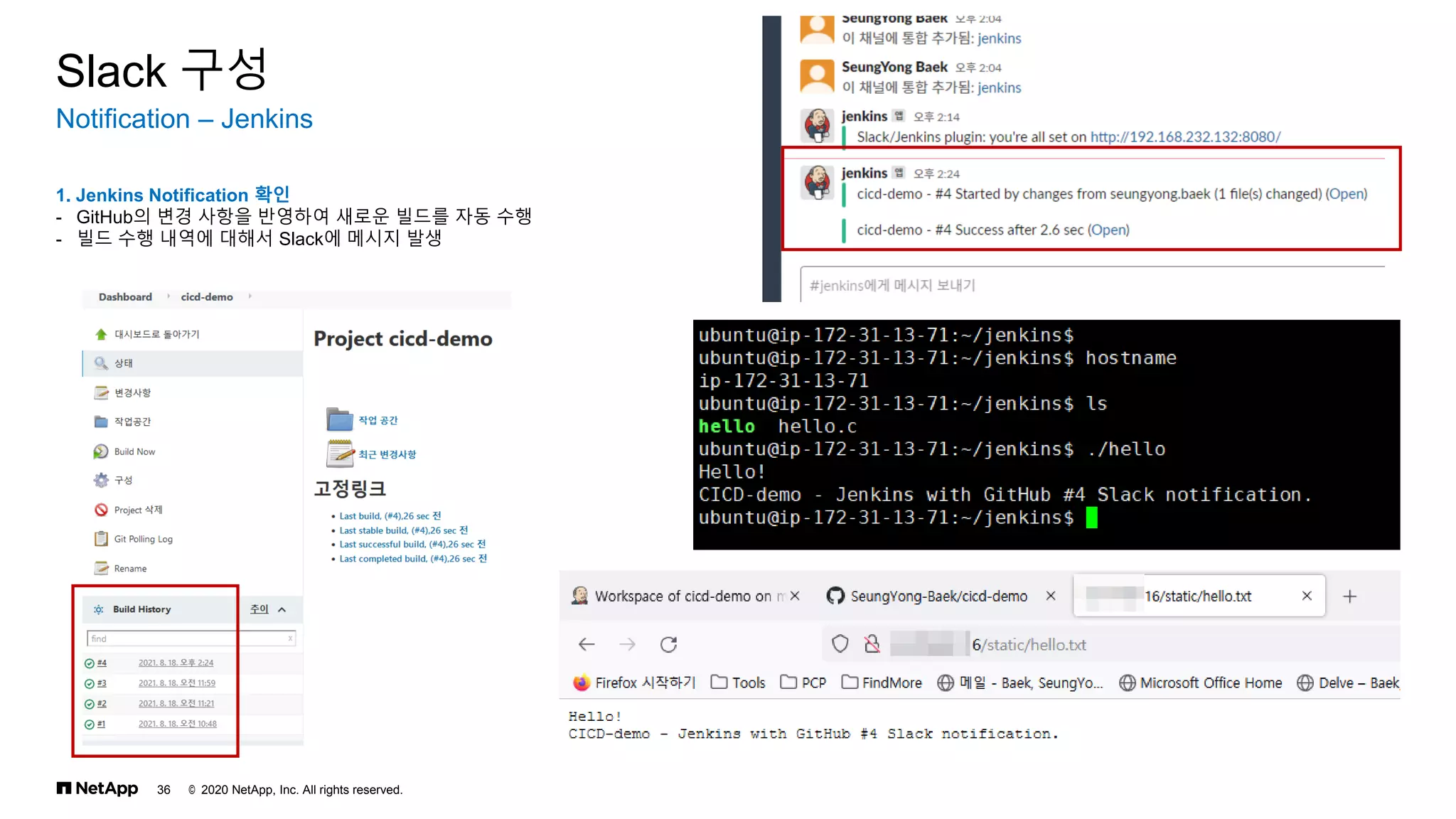

Notification – Jenkins
Slack 구성
1. Jenkins Notification 확인
- GitHub의 변경 사항을 반영하여 새로운 빌드를 자동 수행
- 빌드 수행 내역에 대해서 Slack에 메시지 발생

37

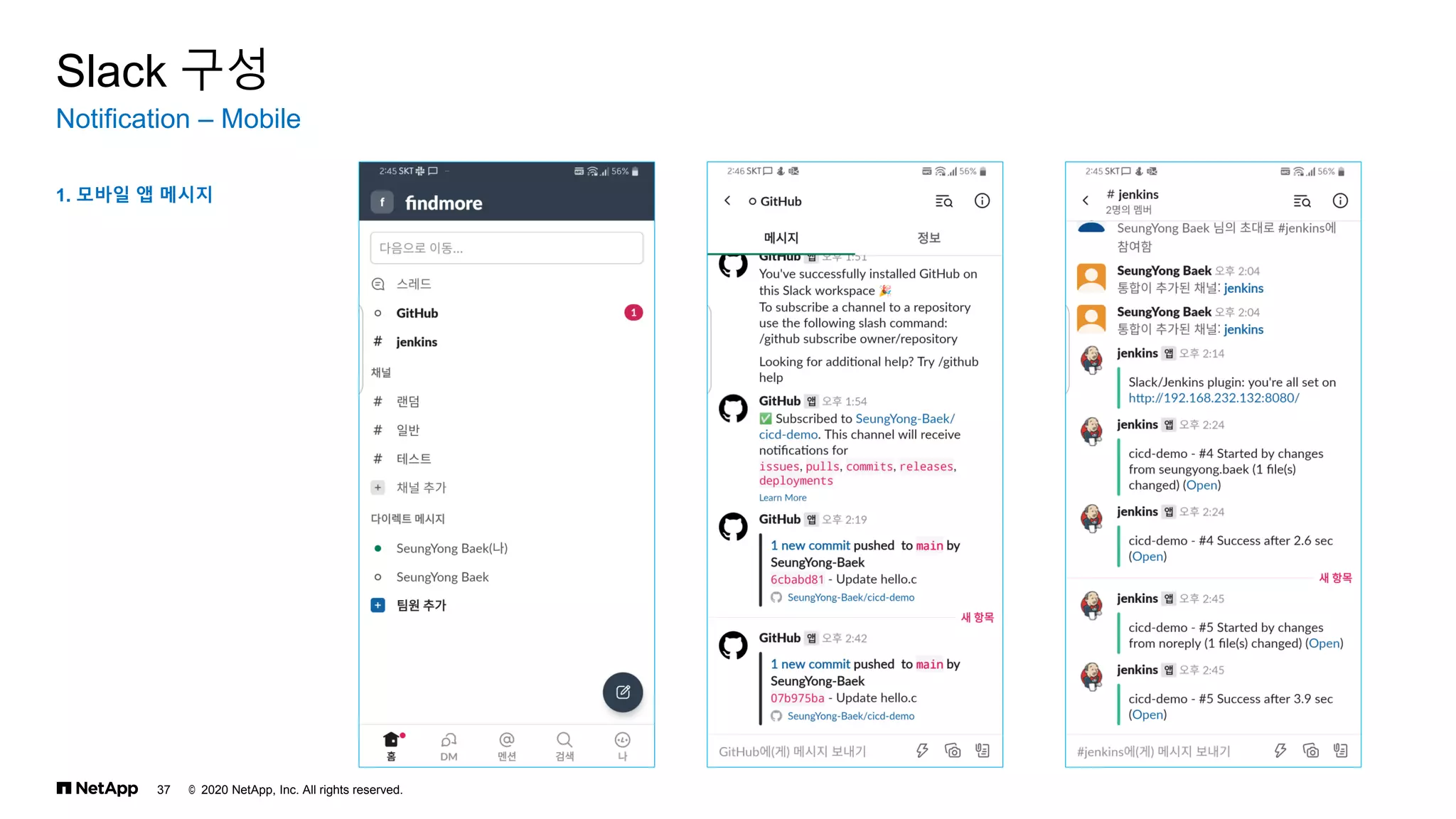

Notification – Mobile
Slack 구성
1. 모바일 앱 메시지

38

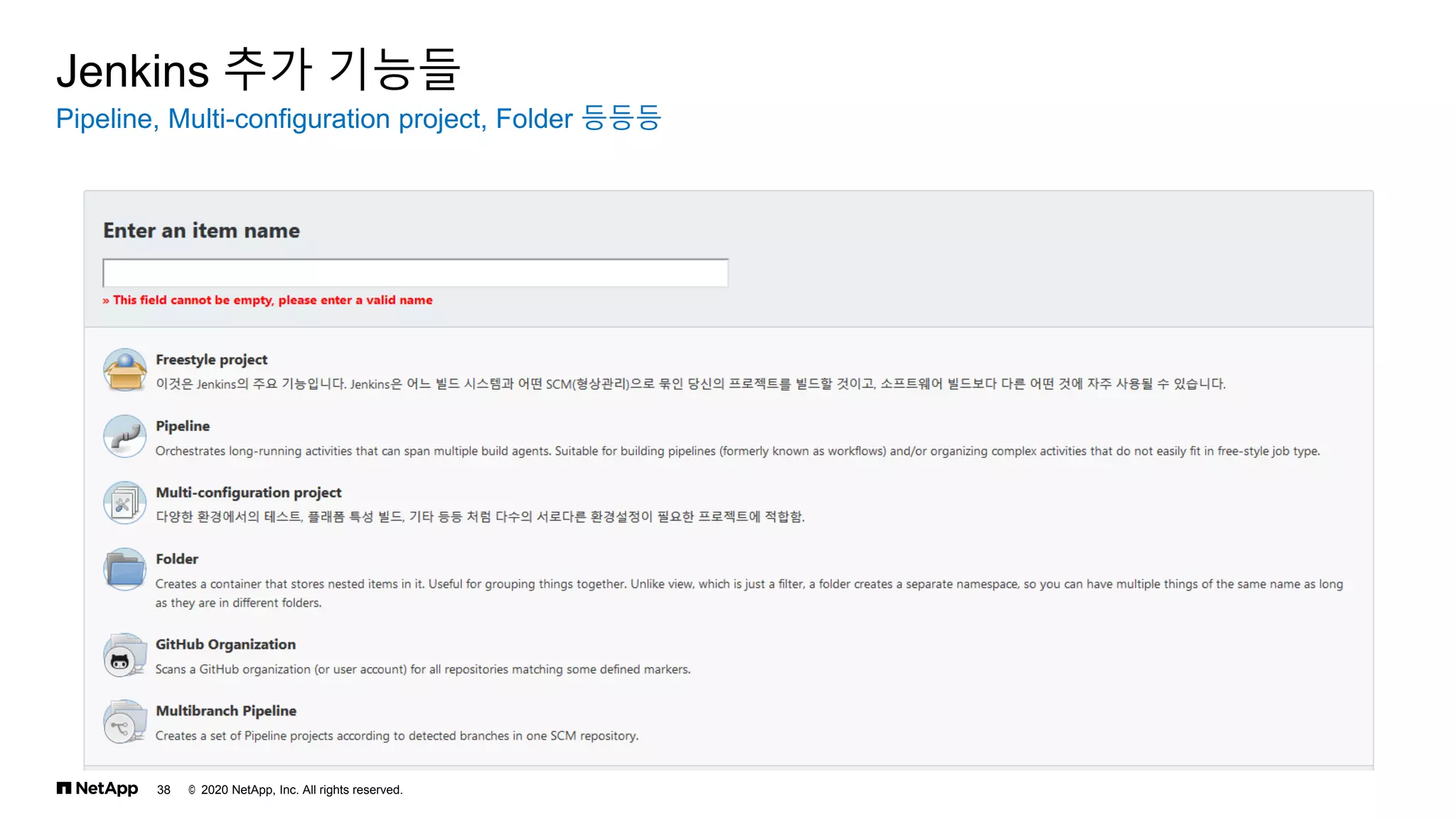

Pipeline, Multi-configuration project, Folder 등등등
Jenkins 추가 기능들

39

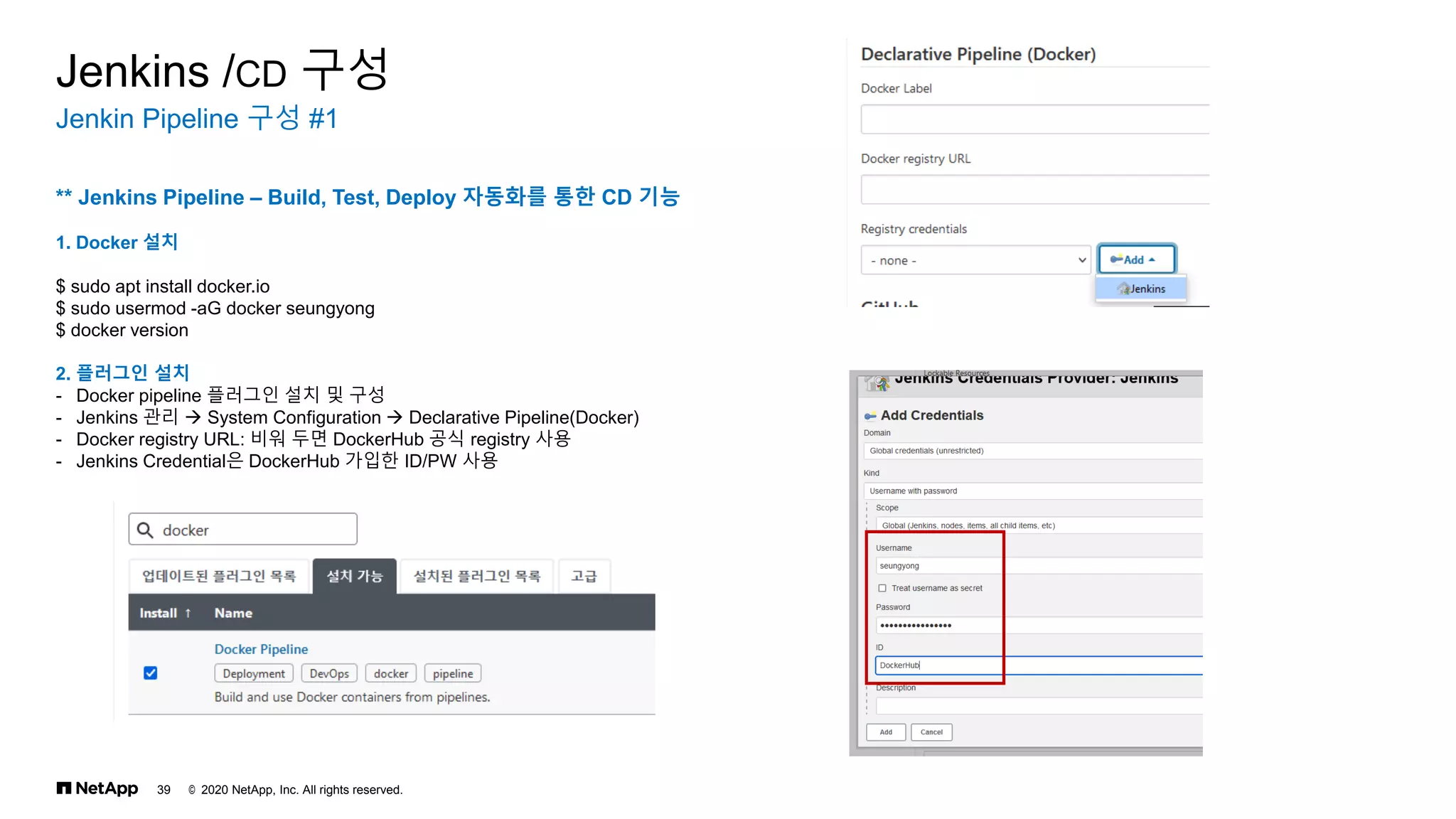

Jenkin Pipeline 구성 #1
Jenkins /CD 구성
** Jenkins Pipeline – Build, Test, Deploy 자동화를 통한 CD 기능
1. Docker 설치
$ sudo apt install docker.io
$ sudo usermod -aG docker seungyong
$ docker version
2. 플러그인 설치
- Docker pipeline 플러그인 설치 및 구성
- Jenkins 관리 → System Configuration → Declarative Pipeline(Docker)
- Docker registry URL: 비워 두면 DockerHub 공식 registry 사용
- Jenkins Credential은 DockerHub 가입한 ID/PW 사용

40

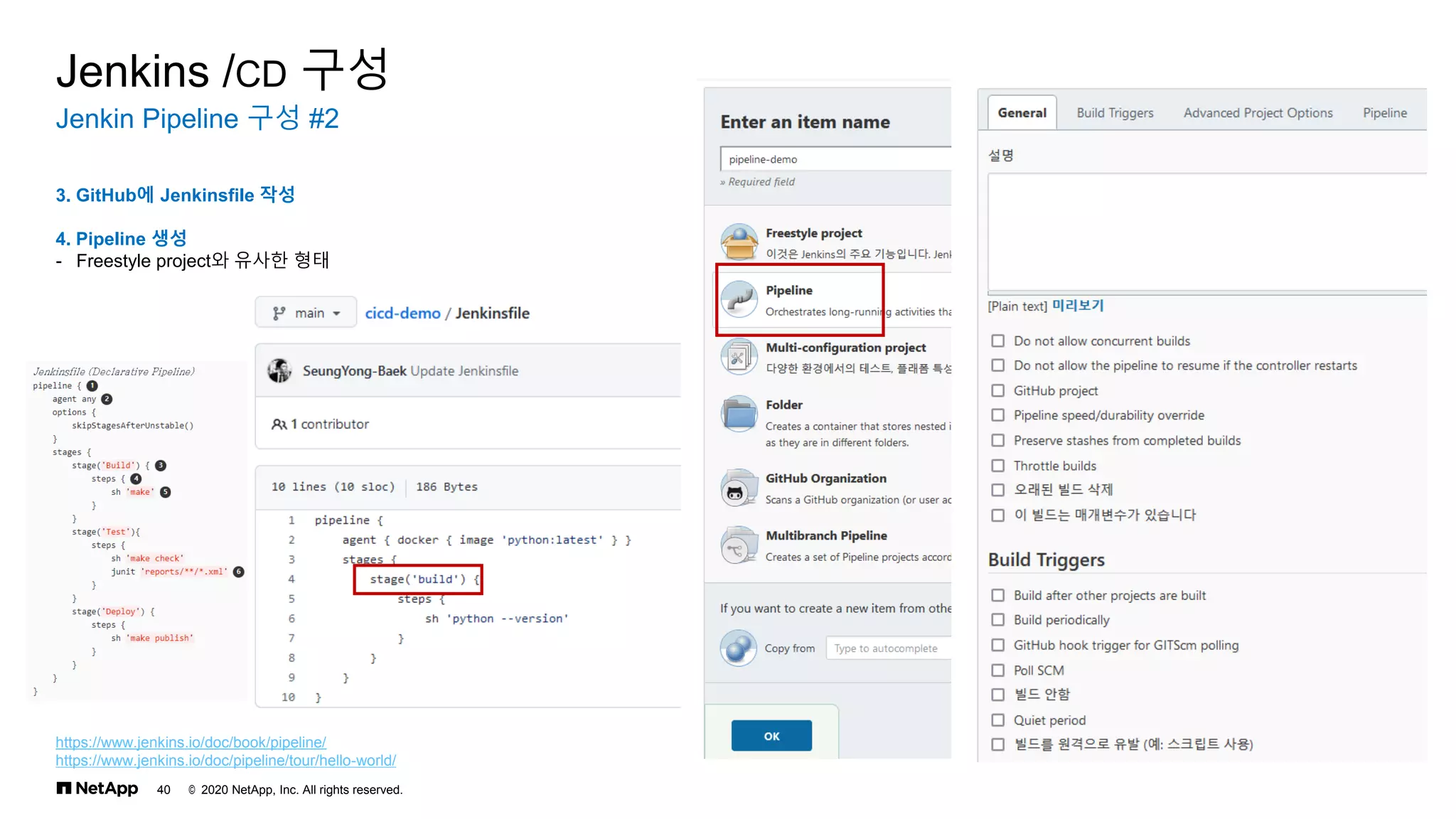

Jenkins /CD 구성
3. GitHub에 Jenkinsfile 작성
4. Pipeline 생성
- Freestyle project와 유사한 형태
https://www.jenkins.io/doc/book/pipeline/
https://www.jenkins.io/doc/pipeline/tour/hello-world/

41
Jenkins /CD 구성

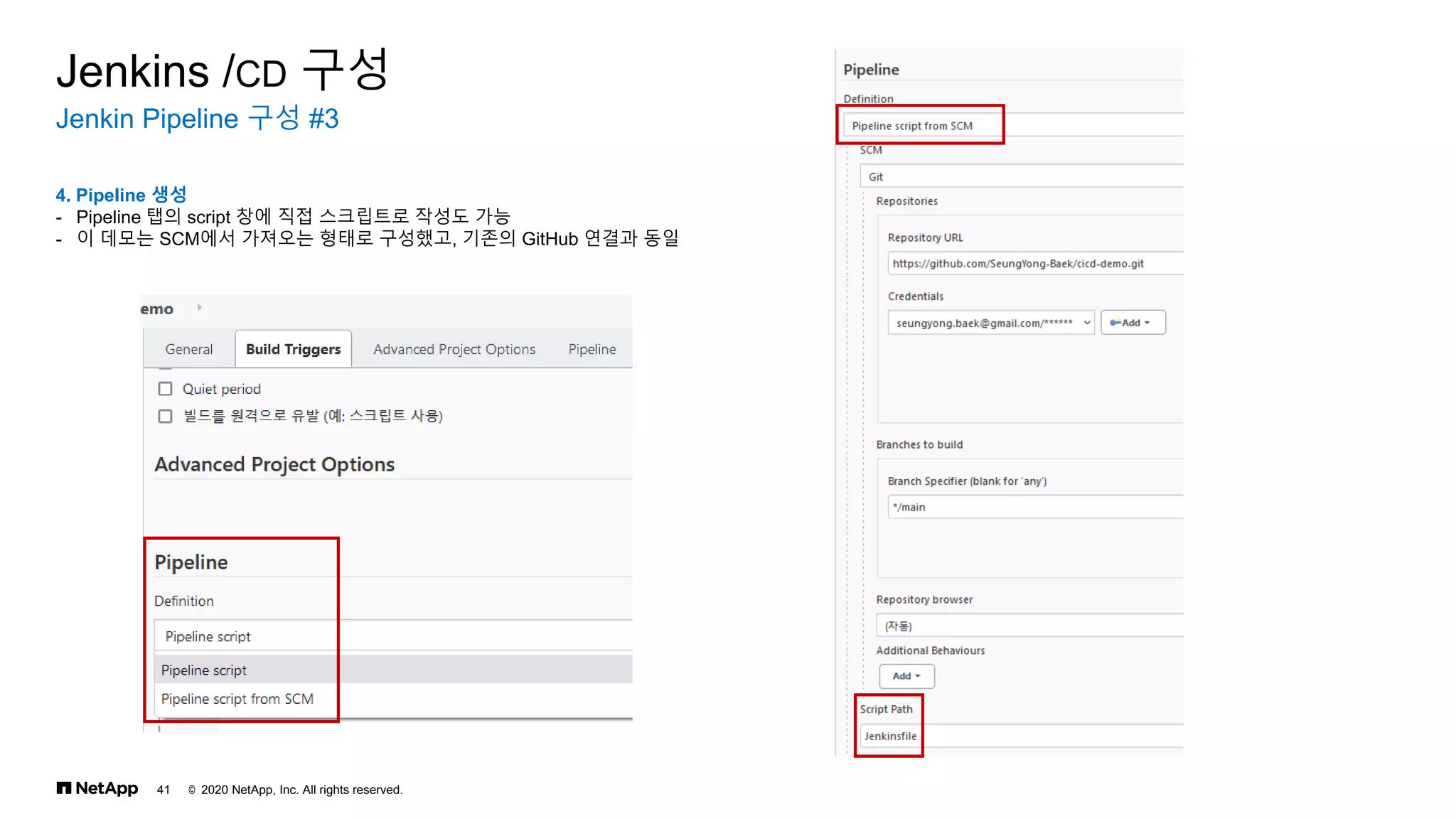

4. Pipeline 생성
- Pipeline 탭의 script 창에 직접 스크립트로 작성도 가능
- 이 데모는 SCM에서 가져오는 형태로 구성했고, 기존의 GitHub 연결과 동일

42

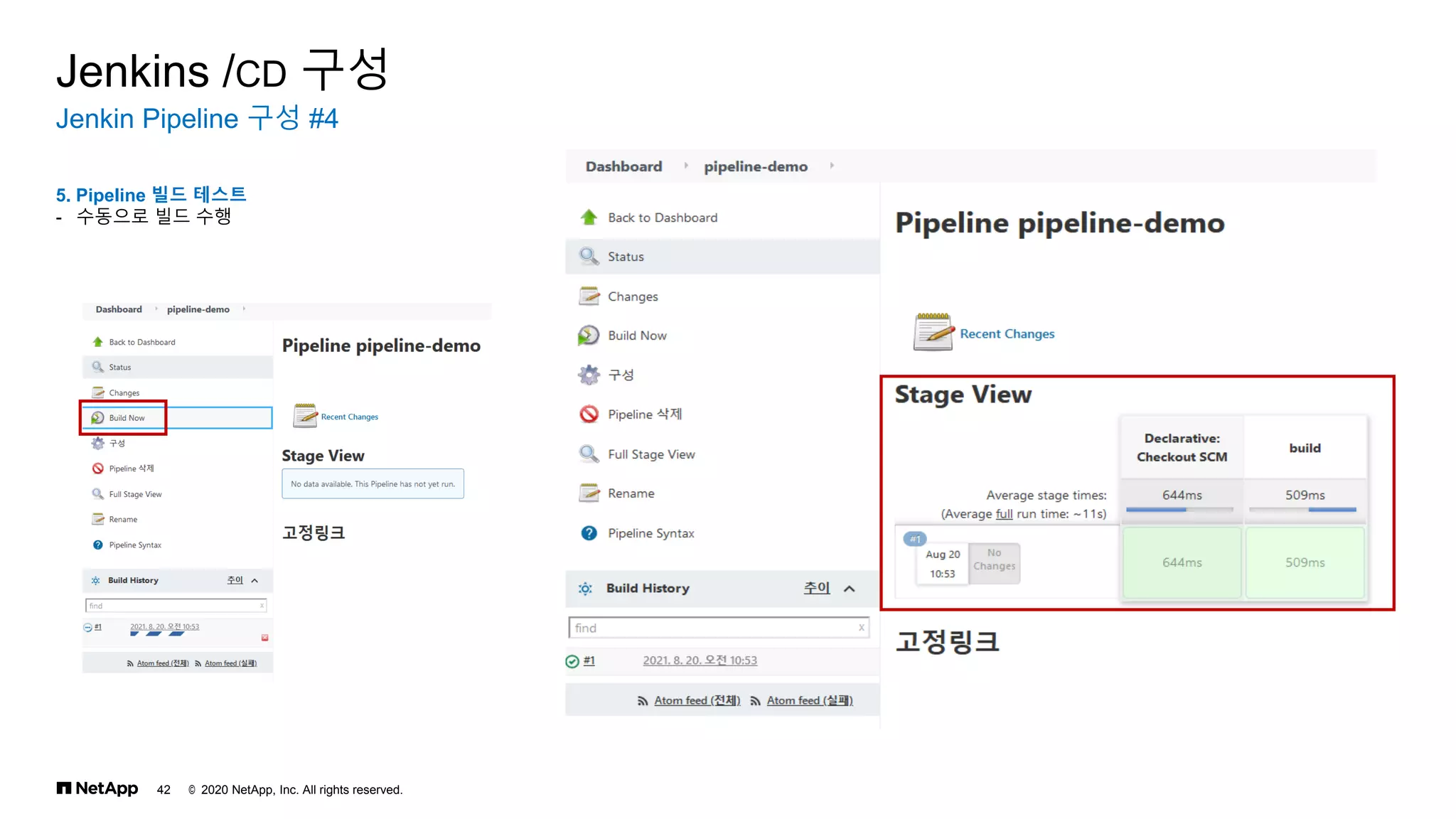

Jenkins /CD 구성
5. Pipeline 빌드 테스트
- 수동으로 빌드 수행

43

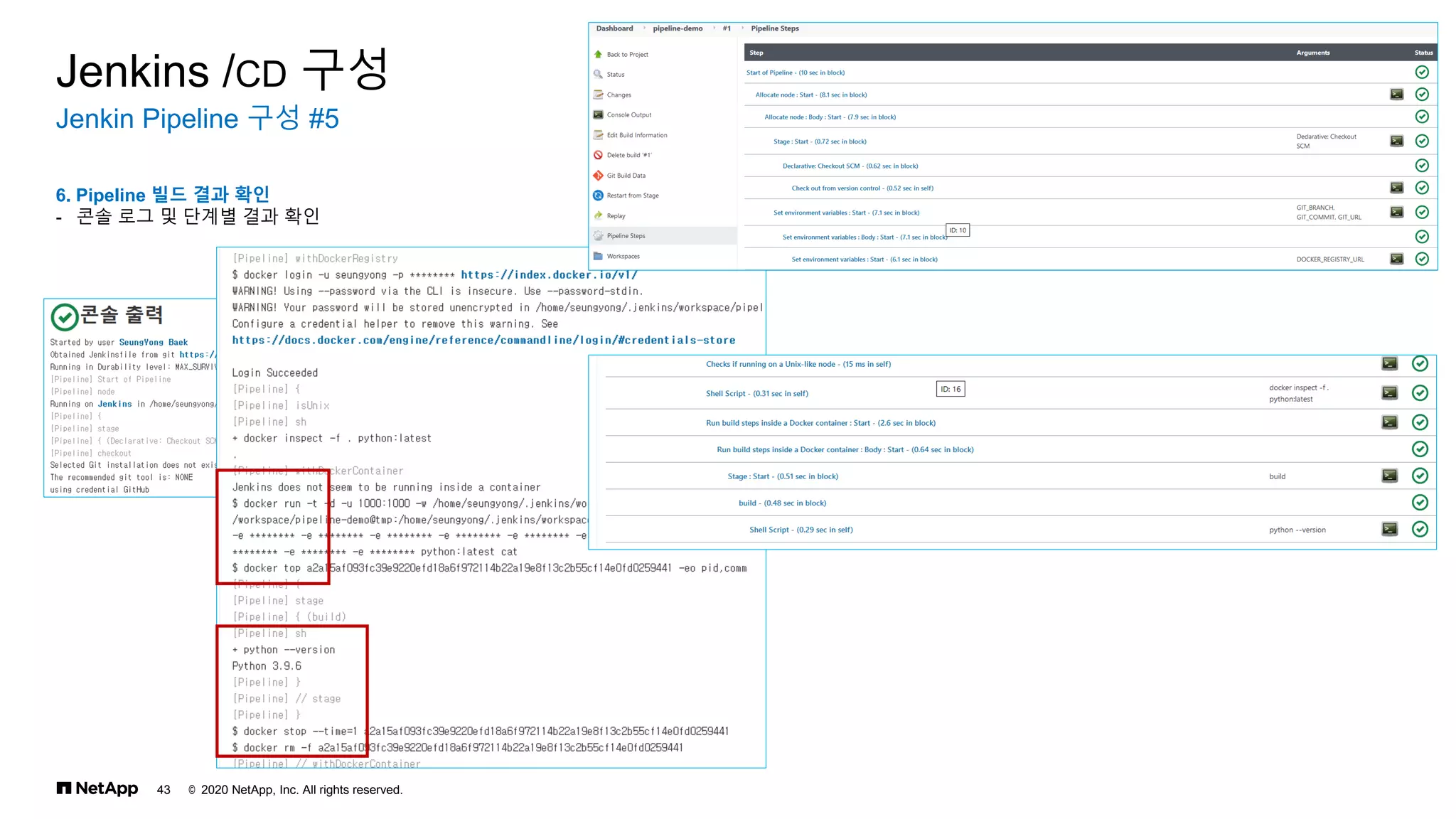

Jenkins /CD 구성
6. Pipeline 빌드 결과 확인
- 콘솔 로그 및 단계별 결과 확인

44

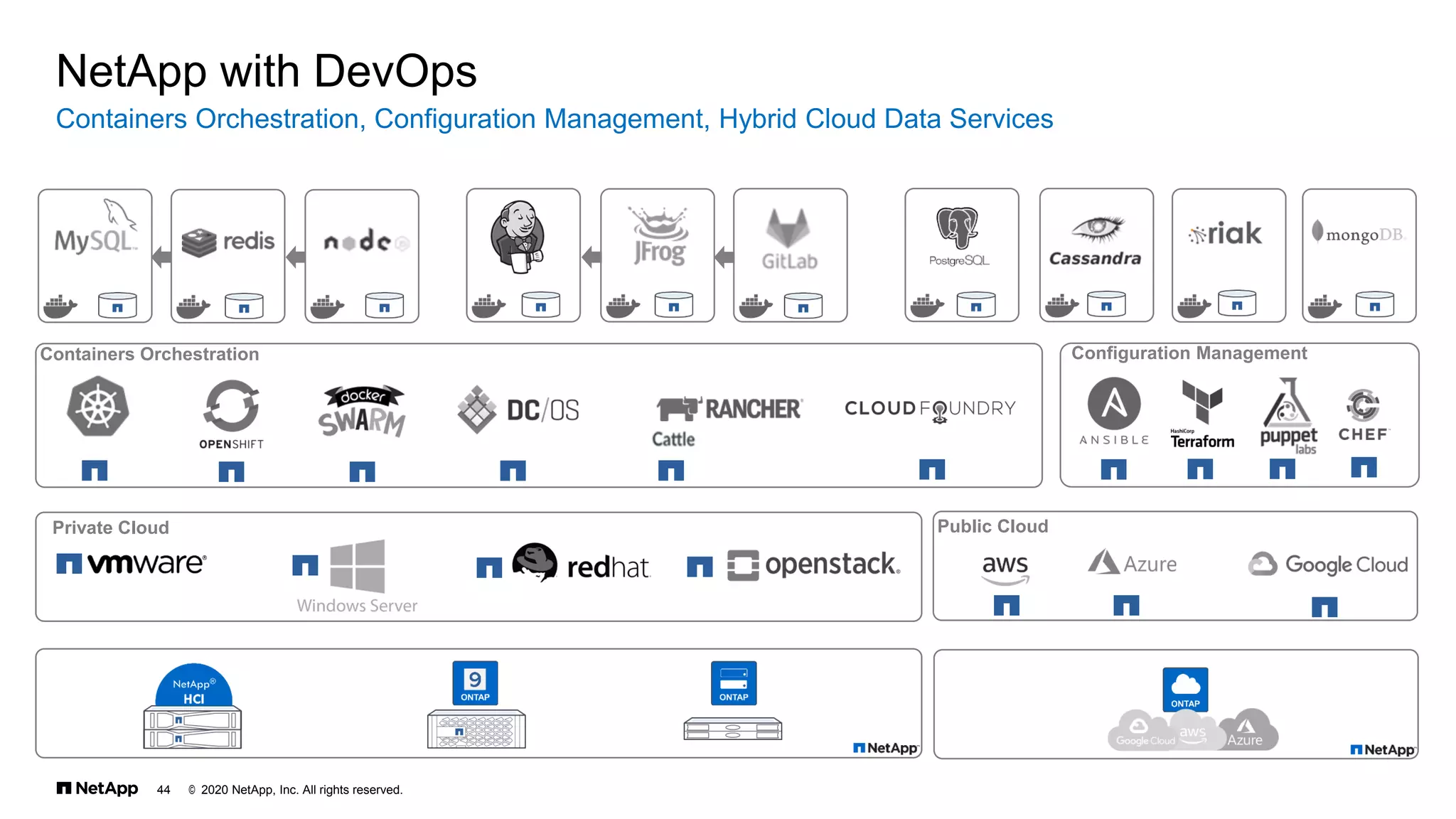

Containers Orchestration, Configuration Management, Hybrid Cloud Data Services
NetApp with DevOps
Containers Orchestration
Public Cloud
Configuration Management
Private Cloud

45

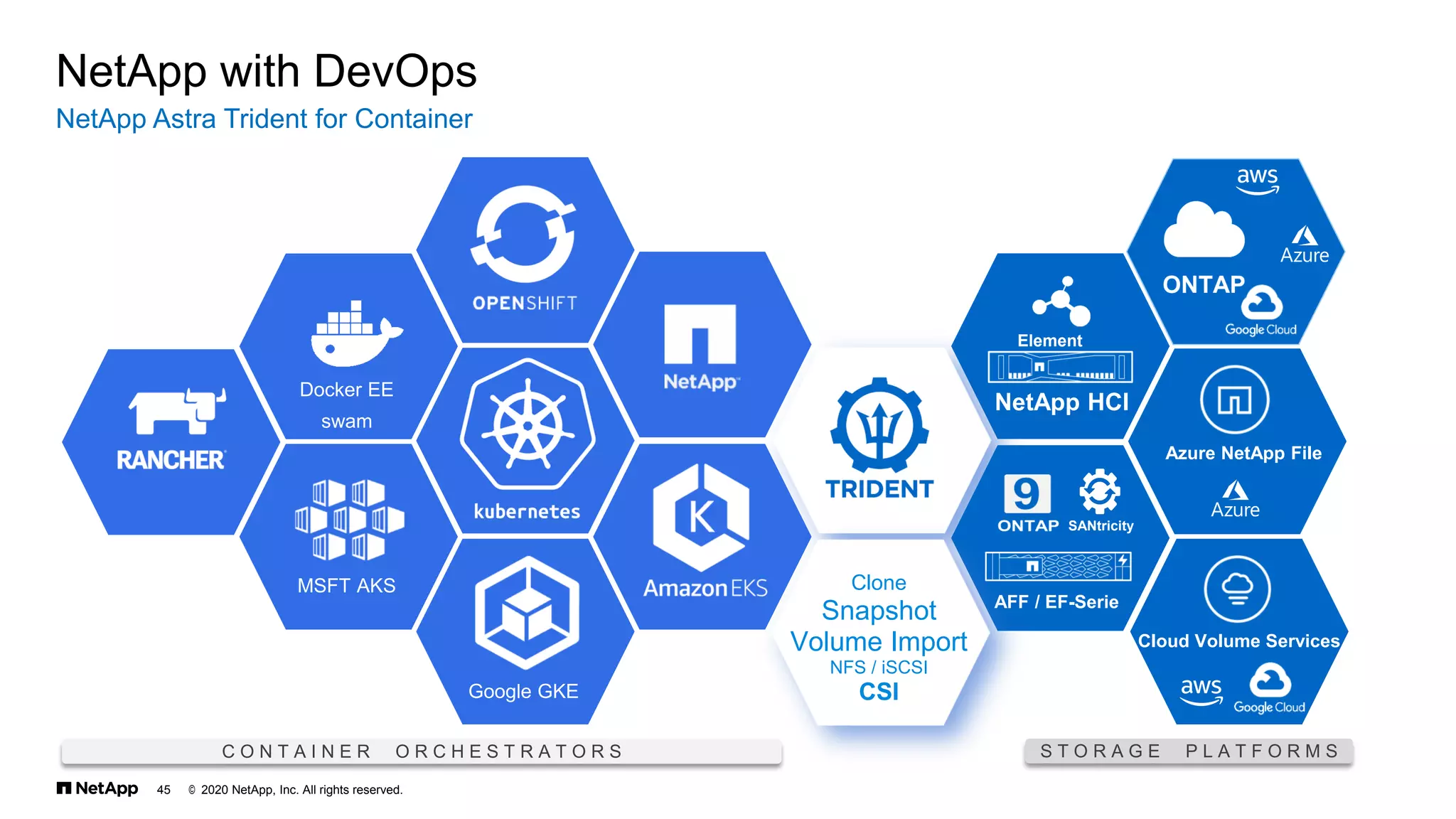

NetApp Astra Trident for Container
NetApp with DevOps
Google GKE
MSFT AKS
Docker EE
swam
C O N T A I N E R O R C H E S T R A T O R S S T O R A G E P L A T F O R M S
NetApp HCI
SANtricity
AFF / EF-Serie
Element
Azure NetApp File
Cloud Volume Services
Clone
Snapshot
Volume Import
NFS / iSCSI
CSI

46

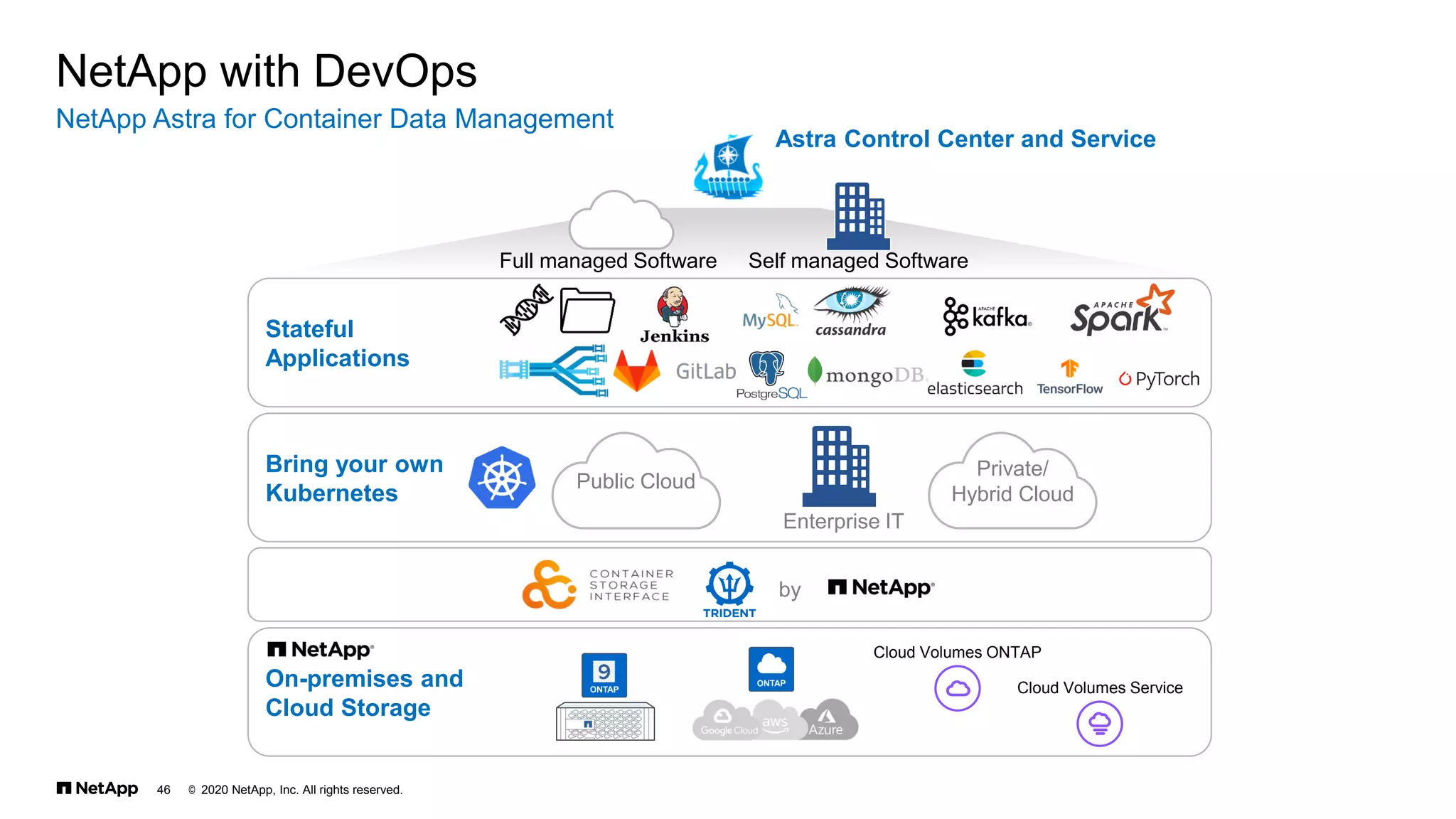

NetApp Astra for Container Data Management
NetApp with DevOps
Astra Control Center and Service
Stateful
Applications
Bring your own
Kubernetes
Public Cloud
Enterprise IT
Private/
Hybrid Cloud
by
On-premises and
Cloud Storage
Self managed Software
Full managed Software
Cloud Volumes ONTAP
Cloud Volumes Service

NetApp unlocks
