BAB I
PENDAHULUAN
1.1 Latar Belakang Masalah
Teori encoding-decoding dan analisis
resepsi dinilai cukup familiar digunakan pada
penelitian bidang ilmu komunikasi, dan ilmu
budaya misalnya kajian tentang periklanan,
program acara televisi dan sebagainya. Dalam
proyek elektronik digital, encoder dan decoder
digunakan untuk mengkonversi data dari satu
formulir ke formulir lain. Umumnya sering
digunakan dalam sistem komunikasi seperti
telekomunikasi, jaringan dan mentransfer dari satu
ujung ke ujung lainnya. Dengan cara yang sama juga
digunakan dalam domain digital untuk
memudahkan pengiriman data, ditempatkan
dengan kode dan kemudian ditransmisikan. Pada
akhir penerima, data yang dikodekan dikumpulkan
berdasarkan kode, kemudian diproses untuk
ditampilkan.[3]
1.2 Rumusan Masalah
1. Apa pengertian dan fungsi encoder dan
decoder?
2. Bagaimana tabel kebenaran dari encoder dan
decoder?
3. Apa saja penerapan dari encoder dan decoder?](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-6-320.jpg)
![3
BAB II
PEMBAHASAN
2.1 Pengertian dan Fungsi Decoder & Encoder
Encoder adalah suatu perangkat yang akan
mengubah informasi dari satu format ke format
yang lain, yaitu seperti sinyal listrik menjadi
penghitung atau PLC.[2] Encoder merupakan
perangkat elektronik yang digunakan untuk
mengubah sinyal analog menjadi sinyal digital
seperti kode BCD hal ini memiliki seumlah jalur
input, tetapi hannya satu dari input yang diaktifkan
pada waktu tertentu dan menghasilkan kode output
N-bit yang tergantung dengan input yang
diaktifkan. Pengkode dan pengurai digunakan
dalam banyak proyek elektronik untuk
mengompresi sejumlah input menjadi jumlah
output yang lebih kecil. Encoder memungkinkan 2
input daya N dan menghasilkan sejumlah output N.
Misalnya, dalam encoder 4-2, jika kita memberikan
4 input ia hanya menghasilkan 2 output.[1]
Sedangkan Decoder adalah suatu perangkat
digunakan untuk mengubah kode menjadi
seperangkat sinyal, sehingga sangat mudah untuk
dirancang.[2] Decoder merupakan perangkat
elektronik yang digunakan untuk mengubah sinyal
digital menjadi sinyal analog, hal ini
memungkinkan jalur input tunggal dan](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-8-320.jpg)
![4
menghasilkan beberapa jalur output. Decoder
digunakan dalam banyak proyek komunikasi, yang
digunakan untuk berkomunkasi antara dua
perangkat. Decoder memungkinkan input-N dan
menghasilkan 2 angka daya N-output. Misalnya, jika
kita memberikan 2 input yang akan menghasilkan 4
output dengan menggunakan 4 output dengan
menggunakan 4 oleh 2 decoder.[1]
2.2 Tabel Kebenaran Encoder & Decoder
Decoder atau encoder memiliki berbagai
jenis penyandi yaitu 4, 8, dan 16. Tabel kebenaran
akan tergantung pada berapa penyandi yang
diinginkan. Pada encoder misalnya menggunakan
4-bit, 4-bit ini memungkinkan empat input seperti
A0, A1, A2, A3 dan akan menghasilkan dua output
yaitu F0 dan F1. Contohnya seperti pada gambar
dibawah ini.
Gambar 1. Simple encoder](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-9-320.jpg)
![5
Gambar 2. Tabel kebenaran encoder
Pada decoder 4-bit mempunyai 2 input seperti
A0, A1dan menghasilkan empat output D0, D1, D2
dan D3. Contohnya seperti dibawah ini.[2]
Gambar 3. Simple decoder
Gambar 4. Tabel kebenaran decoder](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-10-320.jpg)
![6
2.3 Penerapan dari Decoder & Encoder
2.3.1 Kecepatan Sinkronisasi Beberapa Motor
di Industri
Sistem ini digunakan untuk
menyinkronkan kecepatan motor dengan
menggunakan teknologi RF. Proyek ini
berlaku untuk banyak industry seperti
pabrik baja, pabrik kertas dan pabrik
tekstil. Dalam sistem ini, satu output motor
diberikan sebagai kecepatan referensi
untuk motor lain untuk mengikuti
kecepatan yang sama. Sistem yang
diusulkan terdiri dari dua blok, blok
pengirim dan blok penerima, yang dibangun
dengan encoder dan decoder. Kecepatan
tertentu akan dikirim oleh pemancar
dengan bantuan decoder, penerima akan
menerima data dan akan mengkonversi
format digital untuk mengirim sistem
penerima,dan tetap mempertahankan
kecepatan yang sama seperti yang telah
diterima. Jadi, jika kecepatan tertentu diatur
oleh pemancar, maka motor lain berjalan
dengan kecepatan yang sama dengan
memanfaatkan komunikasi dari frekuensi
radio.[2]](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-11-320.jpg)
![7

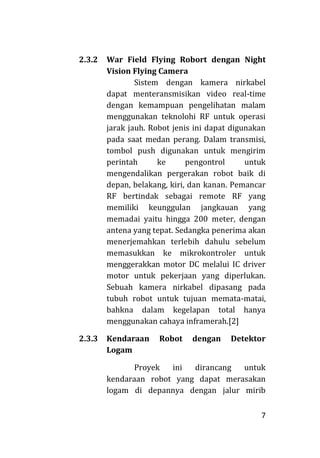

2.3.2 War Field Flying Robort dengan Night
Vision Flying Camera
Sistem dengan kamera nirkabel
dapat menteransmisikan video real-time
dengan kemampuan pengelihatan malam
menggunakan teknolohi RF untuk operasi
jarak jauh. Robot jenis ini dapat digunakan
pada saat medan perang. Dalam transmisi,
tombol push digunakan untuk mengirim
perintah ke pengontrol untuk
mengendalikan pergerakan robot baik di
depan, belakang, kiri, dan kanan. Pemancar
RF bertindak sebagai remote RF yang
memiliki keunggulan jangkauan yang
memadai yaitu hingga 200 meter, dengan
antena yang tepat. Sedangka penerima akan
menerjemahkan terlebih dahulu sebelum
memasukkan ke mikrokontroler untuk
menggerakkan motor DC melalui IC driver
motor untuk pekerjaan yang diperlukan.
Sebuah kamera nirkabel dipasang pada
tubuh robot untuk tujuan memata-matai,
bahkna dalam kegelapan total hanya
menggunakan cahaya inframerah.[2]
2.3.3 Kendaraan Robot dengan Detektor
Logam
Proyek ini dirancang untuk
kendaraan robot yang dapat merasakan
logam di depannya dengan jalur mirib](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-12-320.jpg)
![8
dengan ranjau darat. Robot dikendalikan
oleh remote menggunakan teknologi RF,
yang pada ujung transmisi menggunakan
tombol yang berfungsi untuk perintah agar
dikirim ke penerima untuk mengontrol
pergerakkan robot baik ke depan, ke
belakang, ke kiri dan ke kanan. Pada ujung
penerima, dua motor dihubungkan ke
mikrokontroler yang digunakan untuk
pergerakan kendaraan.
Keunggulan pemancar RF sebagai
remote control RF adalah memiliki
jangkauan yang memadai hingga 200 meter
dengan antena yang tepat, sedangkan
penerima akan menerjemahkan terlebih
dahulu sebelum memasukkannya ke
mikrokontroler untuk menggerakkan motor
DC melalui IC motor untuk pekerjaan yang
diperlukan.[2]
2.3.4 Sistem Otomastis Rumah berbasis RF
Tujuan dari adanya proyek ini untuk
mengembangkan sistem otomasi rumah
dengan remote yang dikendalikan RF.
Rumah-rumah modern secara bertahap
bergeser dari sakelar konvensional ke
sistem kontrol terpusat, yang melibatkan
kendali sakelar RF. Sistem otomatisasi
rumah yang dikendalikan dari jarak jauh
memberikan solusi yang lebih sederhana
dengan teknologi RF.](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-13-320.jpg)
![9
2.3.5 Sistem pemantauan Kesehatan Nirkabel
Otomatis untuk Pasien di Rumah Sakit
Sistem komunikasi ini dirancang
dan dikembangkan untuk pemantauan
pasien jarak jauh. Fungsi utama nya adalah
untuk memonitoring suhu tubuh pasien dan
menampilkannya langsung kepada dokter
melalui komuikasi RF. Dalam sistem ini,
modul trasnmisi terus membaca suhu tubuh
pasien melalui sensor suhu digital, lalu
menampilkannya pada layar LCD dan
mengirimkannya ke mikrokontroler, yang
kemudian mentransmisikan data melalui RF
(frekuensi radio). [2]
2.3.6 Komunikasi aman menggunakan
Teknologi RF
Proyek dirancang untuk mengirim
pesan aman dengan menggunakan kode
rahasia dari keyboard komputer yang
terhubung ke unit pengirim melalui
teknologi RF. Dalam proyek ini encoder dan
decoder digunakan untuk mengirim dan
menerima informasi. Pesan akan bisa
diambil oleh penerima setelah memasukkan
kode rahasia yang digunakan oleh pengirim.
Setelah kode rahasia dimasukkan, maka
pesan akan langsung ditampilkan pada unit
penerima. Dengan demikian, kerahasiaan](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-14-320.jpg)
![10
lengkap dipertahankan dalam proses
komunikasi ini. [2]](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-15-320.jpg)
![DAFTAR PUSTAKA
[1] admin, "Types of Encoders and Decoders with Truth
Tables & Applications," watelectronics, 26
September 2019. [Online]. Tersedia di :
https://www.watelectronics.com/encoders-and-
decoders-truth-tables/. [Accessed 1 Juni 2020].
[2] admin, "Different Types of Encoder and Decoder
and Its Uses," watelectronics, 29 Juli 2019. [Online].
Tersedia di:
https://www.watelectronics.com/different-types-
encoder-decoder-applications/. [Accessed 1 Juni
2020].
[3] Y. R. Kriswanto, "Analisis resepsi pemustaka
terhadap electronic theses & dissertations di
Perpustakaan Universitas Gajah Mada," Analisis
resepsi pemustaka terhadap electronic theses &
dissertations, vol. I, no. 11, pp. 239-249, 2018.](https://image.slidesharecdn.com/decoderencoder-200602084751/85/Decoder-Encoder-17-320.jpg)
