1. DCC 1032 – Plumbing Workshop
Sesi Jun 2015

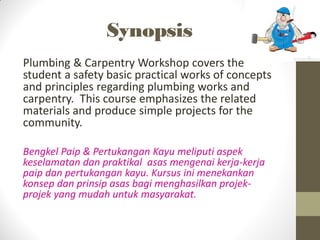

2. Synopsis
Plumbing & Carpentry Workshop covers the
student a safety basic practical works of concepts
and principles regarding plumbing works and
carpentry. This course emphasizes the related
materials and produce simple projects for the
community.
Bengkel Paip & Pertukangan Kayu meliputi aspek
keselamatan dan praktikal asas mengenai kerja-kerja
paip dan pertukangan kayu. Kursus ini menekankan
konsep dan prinsip asas bagi menghasilkan projek-
projek yang mudah untuk masyarakat.

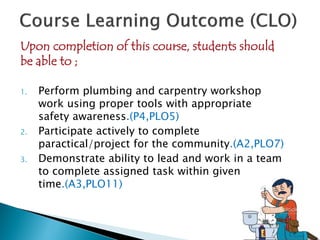

3. Upon completion of this course, students should
be able to ;
1. Perform plumbing and carpentry workshop
work using proper tools with appropriate
safety awareness.(P4,PLO5)
2. Participate actively to complete
paractical/project for the community.(A2,PLO7)
3. Demonstrate ability to lead and work in a team
to complete assigned task within given
time.(A3,PLO11)

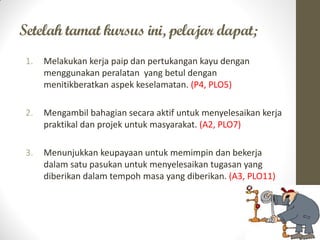

4. Setelah tamat kursus ini, pelajar dapat;
1. Melakukan kerja paip dan pertukangan kayu dengan
menggunakan peralatan yang betul dengan
menitikberatkan aspek keselamatan. (P4, PLO5)
2. Mengambil bahagian secara aktif untuk menyelesaikan kerja
praktikal dan projek untuk masyarakat. (A2, PLO7)
3. Menunjukkan keupayaan untuk memimpin dan bekerja
dalam satu pasukan untuk menyelesaikan tugasan yang
diberikan dalam tempoh masa yang diberikan. (A3, PLO11)

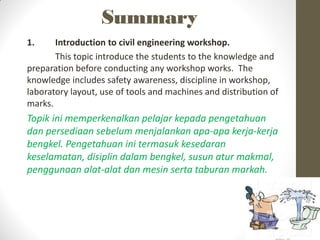

5. Summary
1. Introduction to civil engineering workshop.
This topic introduce the students to the knowledge and
preparation before conducting any workshop works. The
knowledge includes safety awareness, discipline in workshop,
laboratory layout, use of tools and machines and distribution of
marks.
Topik ini memperkenalkan pelajar kepada pengetahuan
dan persediaan sebelum menjalankan apa-apa kerja-kerja
bengkel. Pengetahuan ini termasuk kesedaran
keselamatan, disiplin dalam bengkel, susun atur makmal,
penggunaan alat-alat dan mesin serta taburan markah.

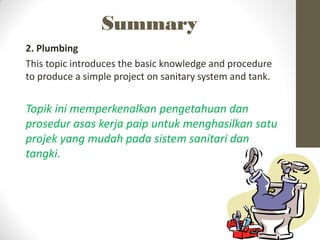

6. Summary
2. Plumbing
This topic introduces the basic knowledge and procedure
to produce a simple project on sanitary system and tank.
Topik ini memperkenalkan pengetahuan dan
prosedur asas kerja paip untuk menghasilkan satu
projek yang mudah pada sistem sanitari dan
tangki.

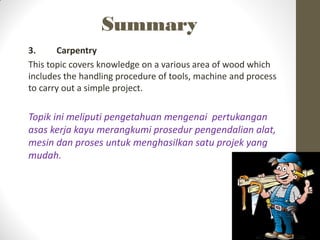

7. Summary
3. Carpentry
This topic covers knowledge on a various area of wood which
includes the handling procedure of tools, machine and process
to carry out a simple project.
Topik ini meliputi pengetahuan mengenai pertukangan
asas kerja kayu merangkumi prosedur pengendalian alat,
mesin dan proses untuk menghasilkan satu projek yang
mudah.

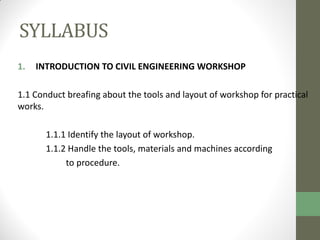

8. SYLLABUS
1. INTRODUCTION TO CIVIL ENGINEERING WORKSHOP
1.1 Conduct breafing about the tools and layout of workshop for practical
works.
1.1.1 Identify the layout of workshop.
1.1.2 Handle the tools, materials and machines according
to procedure.

9. SYLLABUS
1.2 Exhibit the workshop works
1.2.1 Explain the safety procedure and discipline in
workshop.
1.2.2 Discuss the assesment marks for every
workshop works.
1.3 Contribute the knowledge to community
1.3.1 Show the importance of contributing the
knowledge to community.

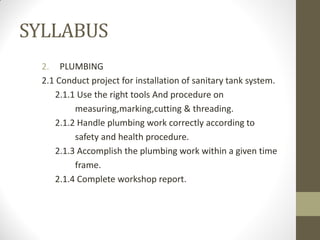

10. SYLLABUS
2. PLUMBING
2.1 Conduct project for installation of sanitary tank system.
2.1.1 Use the right tools And procedure on
measuring,marking,cutting & threading.
2.1.2 Handle plumbing work correctly according to
safety and health procedure.
2.1.3 Accomplish the plumbing work within a given time
frame.
2.1.4 Complete workshop report.

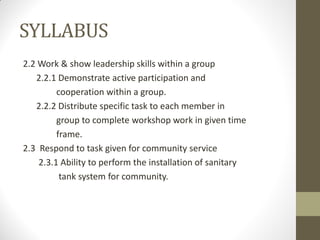

11. SYLLABUS
2.2 Work & show leadership skills within a group
2.2.1 Demonstrate active participation and
cooperation within a group.
2.2.2 Distribute specific task to each member in
group to complete workshop work in given time
frame.
2.3 Respond to task given for community service
2.3.1 Ability to perform the installation of sanitary
tank system for community.

12. SYLLABUS
3.1 Carry out project for simple project
3.1.1 Handle the right tools and procedure for
i. Sketching plan for the specific task.
ii. Identifying the materials for the specific task.
3.1.2 Demonstrate the right use of tools and
procedure on preparing materials by
thickening,measuring,marking,cutting,mortising
and devotailing.
3.1.3 Accomplish the carpentry work within a given
time frame.
3.1.4 Complete workshop report.

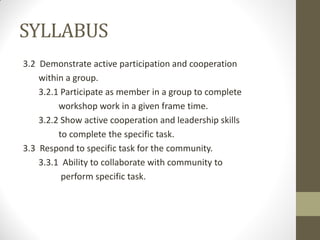

13. SYLLABUS
3.2 Demonstrate active participation and cooperation
within a group.
3.2.1 Participate as member in a group to complete
workshop work in a given frame time.
3.2.2 Show active cooperation and leadership skills
to complete the specific task.
3.3 Respond to specific task for the community.
3.3.1 Ability to collaborate with community to
perform specific task.

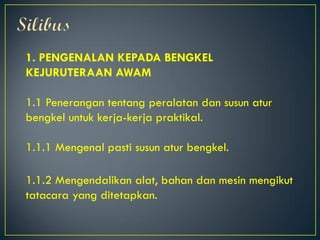

14. 1. PENGENALAN KEPADA BENGKEL
KEJURUTERAAN AWAM
1.1 Penerangan tentang peralatan dan susun atur
bengkel untuk kerja-kerja praktikal.
1.1.1 Mengenal pasti susun atur bengkel.
1.1.2 Mengendalikan alat, bahan dan mesin mengikut
tatacara yang ditetapkan.

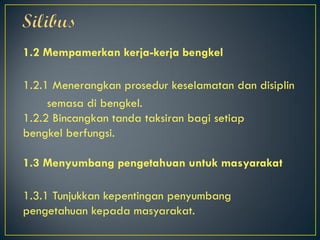

15. 1.2 Mempamerkan kerja-kerja bengkel
1.2.1 Menerangkan prosedur keselamatan dan disiplin
semasa di bengkel.
1.2.2 Bincangkan tanda taksiran bagi setiap
bengkel berfungsi.
1.3 Menyumbang pengetahuan untuk masyarakat
1.3.1 Tunjukkan kepentingan penyumbang
pengetahuan kepada masyarakat.

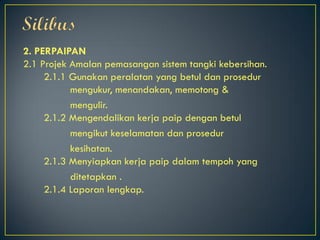

16. 2. PERPAIPAN
2.1 Projek Amalan pemasangan sistem tangki kebersihan.
2.1.1 Gunakan peralatan yang betul dan prosedur
mengukur, menandakan, memotong &
mengulir.
2.1.2 Mengendalikan kerja paip dengan betul
mengikut keselamatan dan prosedur
kesihatan.
2.1.3 Menyiapkan kerja paip dalam tempoh yang
ditetapkan .
2.1.4 Laporan lengkap.

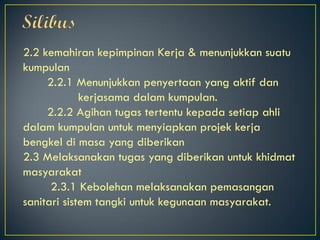

17. 2.2 kemahiran kepimpinan Kerja & menunjukkan suatu
kumpulan
2.2.1 Menunjukkan penyertaan yang aktif dan
kerjasama dalam kumpulan.
2.2.2 Agihan tugas tertentu kepada setiap ahli
dalam kumpulan untuk menyiapkan projek kerja
bengkel di masa yang diberikan
2.3 Melaksanakan tugas yang diberikan untuk khidmat
masyarakat
2.3.1 Kebolehan melaksanakan pemasangan
sanitari sistem tangki untuk kegunaan masyarakat.

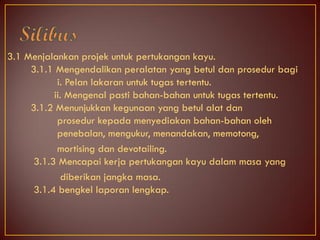

18. 3.1 Menjalankan projek untuk pertukangan kayu.
3.1.1 Mengendalikan peralatan yang betul dan prosedur bagi
i. Pelan lakaran untuk tugas tertentu.
ii. Mengenal pasti bahan-bahan untuk tugas tertentu.
3.1.2 Menunjukkan kegunaan yang betul alat dan
prosedur kepada menyediakan bahan-bahan oleh
penebalan, mengukur, menandakan, memotong,
mortising dan devotailing.
3.1.3 Mencapai kerja pertukangan kayu dalam masa yang
diberikan jangka masa.
3.1.4 bengkel laporan lengkap.

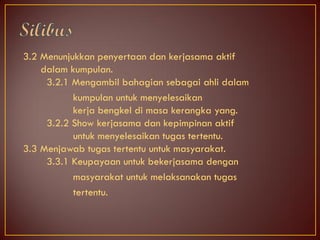

19. 3.2 Menunjukkan penyertaan dan kerjasama aktif
dalam kumpulan.
3.2.1 Mengambil bahagian sebagai ahli dalam
kumpulan untuk menyelesaikan
kerja bengkel di masa kerangka yang.
3.2.2 Show kerjasama dan kepimpinan aktif
untuk menyelesaikan tugas tertentu.
3.3 Menjawab tugas tertentu untuk masyarakat.
3.3.1 Keupayaan untuk bekerjasama dengan
masyarakat untuk melaksanakan tugas
tertentu.

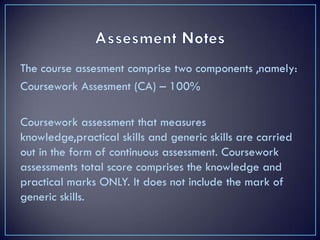

20. The course assesment comprise two components ,namely:
Coursework Assesment (CA) – 100%
Coursework assessment that measures
knowledge,practical skills and generic skills are carried
out in the form of continuous assessment. Coursework
assessments total score comprises the knowledge and
practical marks ONLY. It does not include the mark of
generic skills.

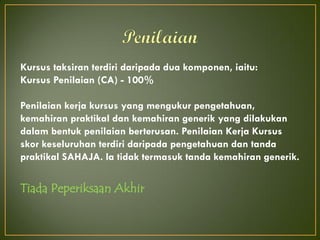

21. Kursus taksiran terdiri daripada dua komponen, iaitu:
Kursus Penilaian (CA) - 100%
Penilaian kerja kursus yang mengukur pengetahuan,
kemahiran praktikal dan kemahiran generik yang dilakukan
dalam bentuk penilaian berterusan. Penilaian Kerja Kursus
skor keseluruhan terdiri daripada pengetahuan dan tanda
praktikal SAHAJA. Ia tidak termasuk tanda kemahiran generik.
Tiada Peperiksaan Akhir

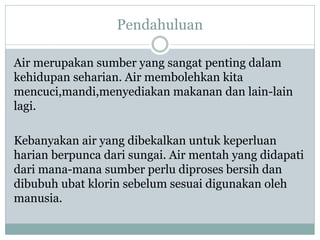

22. Pendahuluan
Air merupakan sumber yang sangat penting dalam
kehidupan seharian. Air membolehkan kita
mencuci,mandi,menyediakan makanan dan lain-lain
lagi.
Kebanyakan air yang dibekalkan untuk keperluan
harian berpunca dari sungai. Air mentah yang didapati
dari mana-mana sumber perlu diproses bersih dan
dibubuh ubat klorin sebelum sesuai digunakan oleh
manusia.

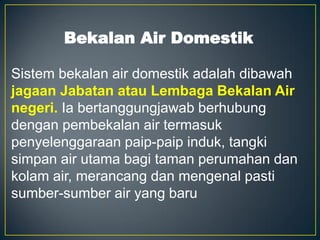

23. Bekalan Air Domestik
Sistem bekalan air domestik adalah dibawah
jagaan Jabatan atau Lembaga Bekalan Air
negeri. Ia bertanggungjawab berhubung
dengan pembekalan air termasuk
penyelenggaraan paip-paip induk, tangki
simpan air utama bagi taman perumahan dan
kolam air, merancang dan mengenal pasti
sumber-sumber air yang baru

24. Kaedah Agihan Air
Selepas melepasi proses olahan di loji
penapisan, air yang disimpan di dalam
tangki simpanan diagihkan melalui sistem
agihan. Agihan air boleh dilakukan
dengan kaedah :-
i.Graviti
ii.Pam
iii.Pam dan takungan

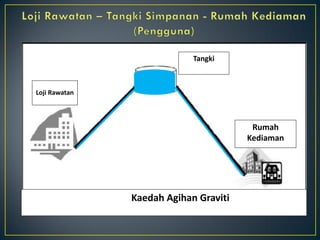

25. Loji Rawatan
Air
Tangki
Simpanan
Rumah
Kediaman
Rajah : Kaedah Agihan Graviti

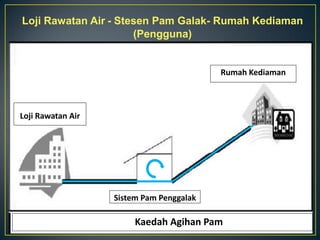

26. Loji Rawatan Air - Stesen Pam Galak- Rumah Kediaman
(Pengguna)
Rajah : Kaedah Agihan Pam
Loji Rawatan Air
Rumah Kediaman
Sistem Pam Penggalak

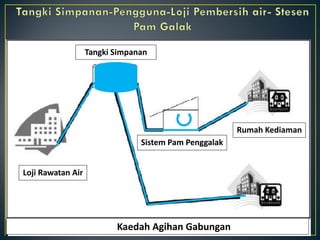

27. Rajah : Kaedah Agihan Gabungan
Loji Rawatan Air
Tangki Simpanan
Rumah Kediaman
Sistem Pam Penggalak

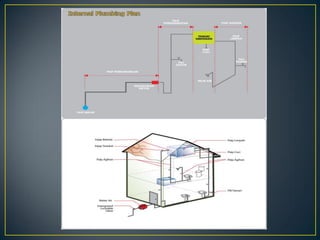

28. Internal Plumbing System
Civil Engineering Department
Ungku Omar Polytechnic

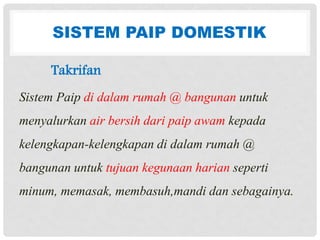

29. SISTEM PAIP DOMESTIK
Takrifan
Sistem Paip di dalam rumah @ bangunan untuk
menyalurkan air bersih dari paip awam kepada
kelengkapan-kelengkapan di dalam rumah @
bangunan untuk tujuan kegunaan harian seperti
minum, memasak, membasuh,mandi dan sebagainya.

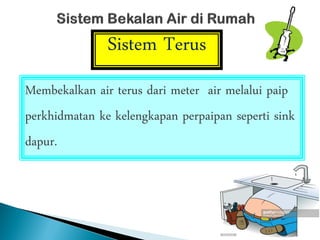

30. Sistem Terus
Membekalkan air terus dari meter air melalui paip
perkhidmatan ke kelengkapan perpaipan seperti sink
dapur.

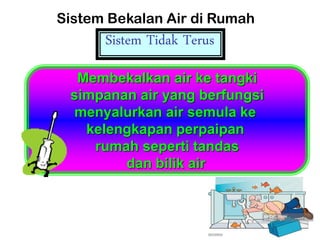

31. Sistem Tidak Terus
Sistem Bekalan Air di Rumah
Membekalkan air ke tangki
simpanan air yang berfungsi
menyalurkan air semula ke
kelengkapan perpaipan
rumah seperti tandas
dan bilik air

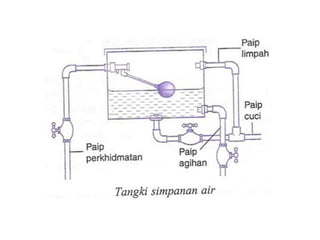

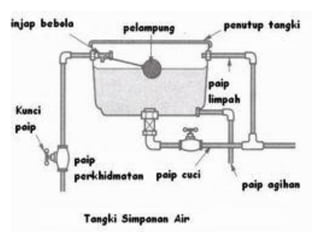

32. Rajah Sistem Bekalan Air di Rumah
Tangki
simpanan air
Paip
perhubungan
Paip cuci
Paip limpah
Meter air
Paip
perkhidmatan
Paip agihan
Kunci paip
Sistem Bekalan Air di Rumah

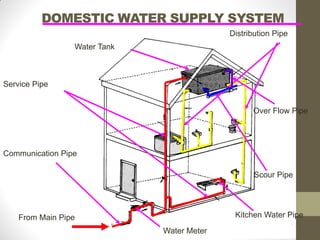

34. DOMESTIC WATER SUPPLY SYSTEM
Communication Pipe
Service Pipe
Water Meter
From Main Pipe
Water Tank
Kitchen Water Pipe
Distribution Pipe
Scour Pipe
Over Flow Pipe

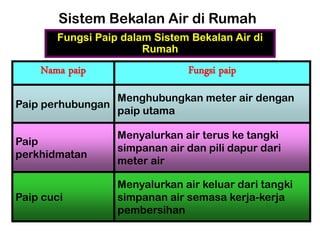

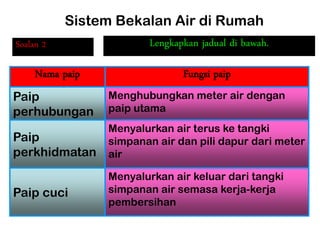

36. Menyalurkan air keluar dari tangki
simpanan air semasa kerja-kerja
pembersihan
Paip cuci
Menyalurkan air terus ke tangki
simpanan air dan pili dapur dari
meter air
Paip
perkhidmatan
Menghubungkan meter air dengan
paip utama
Paip perhubungan
Fungsi paip
Nama paip
Fungsi Paip dalam Sistem Bekalan Air di
Rumah
Sistem Bekalan Air di Rumah

37. Jika berlaku kerosakan pada injap
bebola, air akan disalurkan keluar
melalui paip ini
Paip limpah
Mengagihkan air ke kelengkapan
perpaipan seperti bilik air dan tandas
dari tangki simpanan air
Paip agihan
Fungsi paip
Nama paip
Sistem Bekalan Air di Rumah
Fungsi Paip dalam Sistem Bekalan Air di
Rumah

38. Type of Pipes for Plumbing
Civil Engineering Department
Ungku Omar Polytechnic

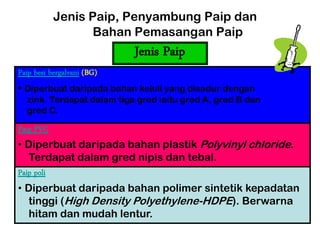

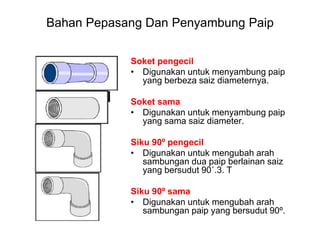

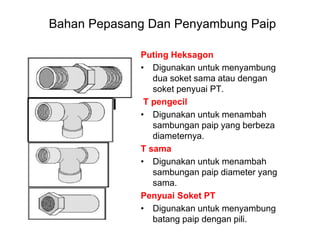

39. Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip
Jenis Paip

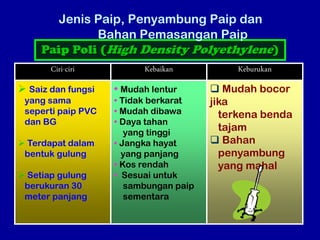

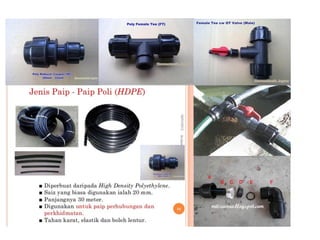

Paip poli
• Diperbuat daripada bahan polimer sintetik kepadatan
tinggi (High Density Polyethylene-HDPE). Berwarna
hitam dan mudah lentur.

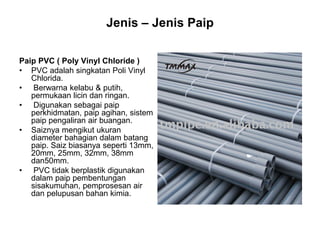

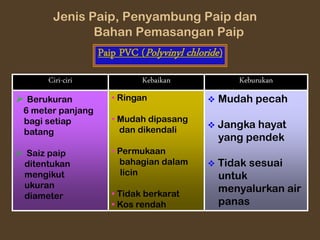

Paip PVC
• Diperbuat daripada bahan plastik Polyvinyl chloride.
Terdapat dalam gred nipis dan tebal.
Paip besi bergalvani (BG)
• Diperbuat daripada bahan keluli yang disadur dengan
zink. Terdapat dalam tiga gred iaitu gred A, gred B dan
gred C.

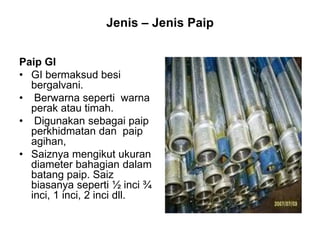

40. Jenis – Jenis Paip
Paip GI
• GI bermaksud besi
bergalvani.
• Berwarna seperti warna
perak atau timah.
• Digunakan sebagai paip
perkhidmatan dan paip
agihan,
• Saiznya mengikut ukuran
diameter bahagian dalam
batang paip. Saiz
biasanya seperti ½ inci ¾
inci, 1 inci, 2 inci dll.

41.  Berat
 Sukar
dikendalikan
 Boleh
berkarat
• Tahan lama
• Tahan panas
• Menghasilkan
sambungan
yang kukuh
 Ukuran panjang
ialah 6 meter
setiap batang
 Saiz paip
ditentukan oleh
ukuran meter
bahagian dalam
batang paip
 Hujung batang
paip berulir
Keburukan
Kebaikan
Ciri-ciri
Paip Besi Bergalvani (BG)
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip

42. Jenis – Jenis Paip
Paip PVC ( Poly Vinyl Chloride )
• PVC adalah singkatan Poli Vinyl
Chlorida.
• Berwarna kelabu & putih,
permukaan licin dan ringan.
• Digunakan sebagai paip
perkhidmatan, paip agihan, sistem
paip pengaliran air buangan.
• Saiznya mengikut ukuran
diameter bahagian dalam batang
paip. Saiz biasanya seperti 13mm,
20mm, 25mm, 32mm, 38mm
dan50mm.
• PVC tidak berplastik digunakan
dalam paip pembentungan
sisakumuhan, pemprosesan air
dan pelupusan bahan kimia.

43. Paip PVC (Polyvinyl chloride)
 Mudah pecah
 Jangka hayat
yang pendek
 Tidak sesuai
untuk
menyalurkan air
panas
• Ringan
• Mudah dipasang
dan dikendali
• Permukaan
bahagian dalam
licin
• Tidak berkarat
• Kos rendah
 Berukuran
6 meter panjang
bagi setiap
batang
 Saiz paip
ditentukan
mengikut
ukuran
diameter
Keburukan
Kebaikan
Ciri-ciri
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip

44. Jenis – Jenis Paip
Polypipe
• Kebiasaannya warna hitam.
• Digunakan sebagai paip
perkhidmatan, khasnya paip
utama bawah tanah. Saiz
biasa 20mm, 25mm dan
35mm.

45. Paip Poli (High Density Polyethylene)
 Mudah bocor
jika
terkena benda
tajam
 Bahan
penyambung
yang mahal
• Mudah lentur
• Tidak berkarat
• Mudah dibawa
• Daya tahan
yang tinggi
• Jangka hayat
yang panjang
• Kos rendah
• Sesuai untuk
sambungan paip
sementara
 Saiz dan fungsi
yang sama
seperti paip PVC
dan BG
 Terdapat dalam
bentuk gulung
 Setiap gulung
berukuran 30
meter panjang
Keburukan
Kebaikan
Ciri-ciri
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip

46. Jenis – Jenis Paip

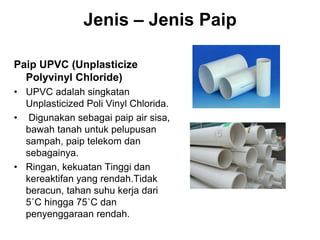

Paip UPVC (Unplasticize
Polyvinyl Chloride)
• UPVC adalah singkatan
Unplasticized Poli Vinyl Chlorida.
• Digunakan sebagai paip air sisa,
bawah tanah untuk pelupusan
sampah, paip telekom dan
sebagainya.
• Ringan, kekuatan Tinggi dan
kereaktifan yang rendah.Tidak
beracun, tahan suhu kerja dari
5˚C hingga 75˚C dan
penyenggaraan rendah.

47. Jenis – Jenis Paip
• Paip Kuprum
(Copper Pipe)
• Paip yang digunakan
untuk pemasangan
penghawa dingin atau
air panas.

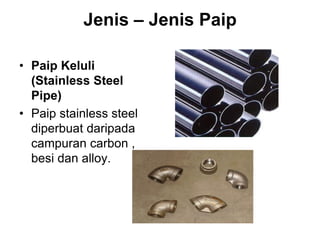

48. Jenis – Jenis Paip
• Paip Keluli
(Stainless Steel
Pipe)
• Paip stainless steel
diperbuat daripada
campuran carbon ,
besi dan alloy.

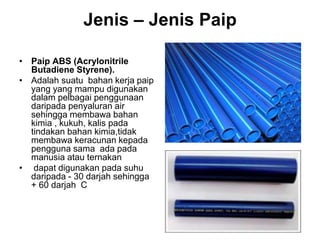

49. Jenis – Jenis Paip
• Paip ABS (Acrylonitrile
Butadiene Styrene).
• Adalah suatu bahan kerja paip
yang yang mampu digunakan
dalam pelbagai penggunaan
daripada penyaluran air
sehingga membawa bahan
kimia , kukuh, kalis pada
tindakan bahan kimia,tidak
membawa keracunan kepada
pengguna sama ada pada
manusia atau ternakan
• dapat digunakan pada suhu
daripada - 30 darjah sehingga
+ 60 darjah C

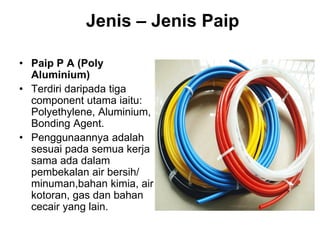

50. • Paip P A (Poly
Aluminium)
• Terdiri daripada tiga
component utama iaitu:
Polyethylene, Aluminium,
Bonding Agent.
• Penggunaannya adalah
sesuai pada semua kerja
sama ada dalam
pembekalan air bersih/
minuman,bahan kimia, air
kotoran, gas dan bahan
cecair yang lain.
Jenis – Jenis Paip

51. Bahan Pepasang Dan Penyambung Paip
Soket pengecil
• Digunakan untuk menyambung paip
yang berbeza saiz diameternya.
Soket sama
• Digunakan untuk menyambung paip
yang sama saiz diameter.
Siku 90º pengecil
• Digunakan untuk mengubah arah
sambungan dua paip berlainan saiz
yang bersudut 90˚.3. T
Siku 90º sama
• Digunakan untuk mengubah arah
sambungan paip yang bersudut 90º.

52. Puting Heksagon
• Digunakan untuk menyambung
dua soket sama atau dengan
soket penyuai PT.
T pengecil
• Digunakan untuk menambah
sambungan paip yang berbeza
diameternya.
T sama
• Digunakan untuk menambah
sambungan paip diameter yang
sama.
Penyuai Soket PT
• Digunakan untuk menyambung
batang paip dengan pili.
Bahan Pepasang Dan Penyambung Paip

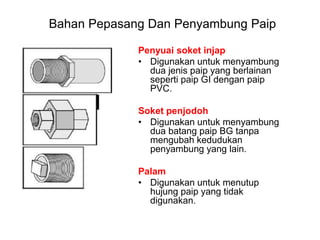

53. Penyuai soket injap
• Digunakan untuk menyambung
dua jenis paip yang berlainan
seperti paip GI dengan paip
PVC.
Soket penjodoh
• Digunakan untuk menyambung
dua batang paip BG tanpa
mengubah kedudukan
penyambung yang lain.
Palam
• Digunakan untuk menutup
hujung paip yang tidak
digunakan.
Bahan Pepasang Dan Penyambung Paip

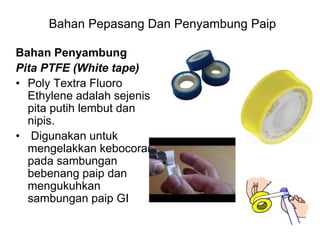

54. Bahan Penyambung
Pita PTFE (White tape)
• Poly Textra Fluoro
Ethylene adalah sejenis
pita putih lembut dan
nipis.
• Digunakan untuk
mengelakkan kebocoran
pada sambungan
bebenang paip dan
mengukuhkan
sambungan paip GI
Bahan Pepasang Dan Penyambung Paip

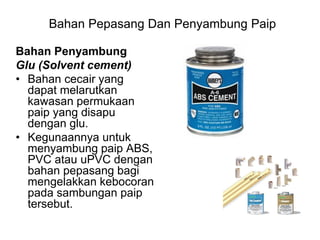

55. Bahan Penyambung
Glu (Solvent cement)
• Bahan cecair yang
dapat melarutkan
kawasan permukaan
paip yang disapu
dengan glu.
• Kegunaannya untuk
menyambung paip ABS,
PVC atau uPVC dengan
bahan pepasang bagi
mengelakkan kebocoran
pada sambungan paip
tersebut.
Bahan Pepasang Dan Penyambung Paip

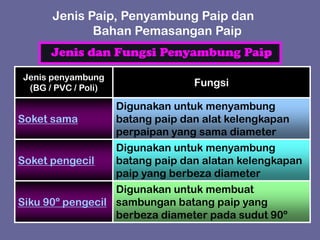

56. Jenis dan Fungsi Penyambung Paip
Digunakan untuk membuat
sambungan batang paip yang
berbeza diameter pada sudut 90º
Siku 90º pengecil
Digunakan untuk menyambung
batang paip dan alatan kelengkapan
paip yang berbeza diameter
Soket pengecil
Digunakan untuk menyambung
batang paip dan alat kelengkapan
perpaipan yang sama diameter
Soket sama
Fungsi
Jenis penyambung
(BG / PVC / Poli)
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip

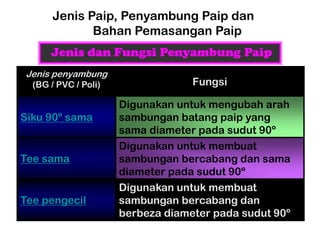

57. Digunakan untuk membuat
sambungan bercabang dan
berbeza diameter pada sudut 90º
Tee pengecil
Digunakan untuk membuat
sambungan bercabang dan sama
diameter pada sudut 90º
Tee sama
Digunakan untuk mengubah arah
sambungan batang paip yang
sama diameter pada sudut 90º
Siku 90º sama
Fungsi
Jenis penyambung
(BG / PVC / Poli)
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip
Jenis dan Fungsi Penyambung Paip

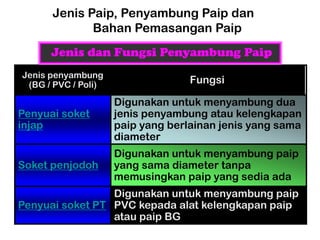

58. Digunakan untuk menyambung paip
PVC kepada alat kelengkapan paip
atau paip BG
Penyuai soket PT
Digunakan untuk menyambung paip
yang sama diameter tanpa
memusingkan paip yang sedia ada
Soket penjodoh
Digunakan untuk menyambung dua
jenis penyambung atau kelengkapan
paip yang berlainan jenis yang sama
diameter
Penyuai soket
injap
Fungsi
Jenis penyambung
(BG / PVC / Poli)
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip
Jenis dan Fungsi Penyambung Paip

59. Bahan Pemasangan Paip
Digunakan pada paip poli sahaja dan
sudah sedia terdapat di dalam
penyambungan paip
Sleeve dan gelang getah
Digunakan bagi kerja-kerja
penyambungan semua jenis paip PVC
Glu paip PVC
Digunakan untuk penyambungan
paip BG
Pita PTFE (Poly Tetra
Fluoro Ethylene)
Keterangan
Bahan pemasangan paip
Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip

61. Peralatan Tangan Dan Mesin Mudah Alih
Kerja Paip
PERENGKUH PAIP –
(Pipe Wrench)
• Kegunaan - untuk
memegang batang paip
BG ketika memasang atau
membuka penyambung
paip.

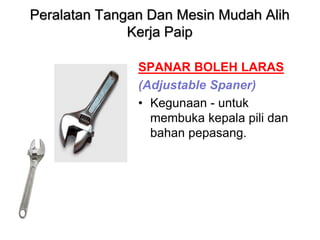

62. Peralatan Tangan Dan Mesin Mudah Alih
Kerja Paip
SPANAR BOLEH LARAS
(Adjustable Spaner)
• Kegunaan - untuk
membuka kepala pili dan
bahan pepasang.

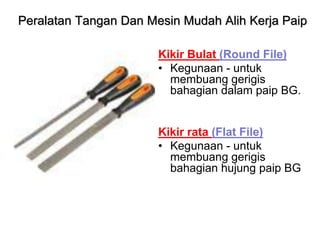

63. Kikir Bulat (Round File)
• Kegunaan - untuk
membuang gerigis
bahagian dalam paip BG.
Kikir rata (Flat File)
• Kegunaan - untuk
membuang gerigis
bahagian hujung paip BG
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

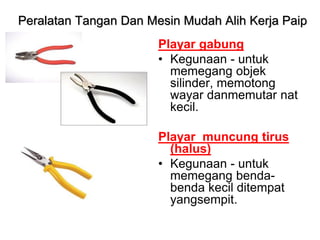

64. Playar gabung
• Kegunaan - untuk
memegang objek
silinder, memotong
wayar danmemutar nat
kecil.
Playar muncung tirus
(halus)
• Kegunaan - untuk
memegang benda-
benda kecil ditempat
yangsempit.
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

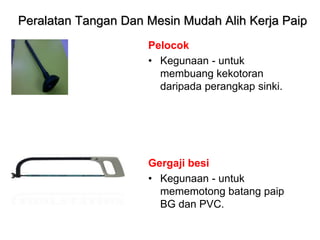

65. Pelocok
• Kegunaan - untuk
membuang kekotoran
daripada perangkap sinki.
Gergaji besi
• Kegunaan - untuk
mememotong batang paip
BG dan PVC.
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

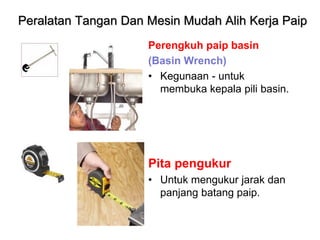

66. Perengkuh paip basin
(Basin Wrench)
• Kegunaan - untuk
membuka kepala pili basin.
Pita pengukur
• Untuk mengukur jarak dan
panjang batang paip.
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

67. Pengulir luar (Stock & Dies)
Kegunaan - untuk membuat bebenang luar
(ulir luar) padahujung batang paip BG.
Pemotong paip beroda
Kegunaan - untuk memotong batang paip
BG.
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

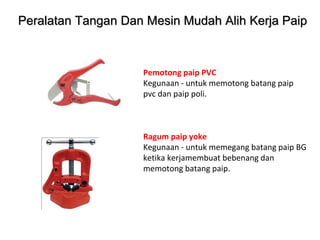

68. Pemotong paip PVC
Kegunaan - untuk memotong batang paip
pvc dan paip poli.
Ragum paip yoke
Kegunaan - untuk memegang batang paip BG
ketika kerjamembuat bebenang dan
memotong batang paip.
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

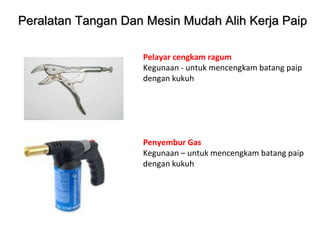

69. Pelayar cengkam ragum
Kegunaan - untuk mencengkam batang paip
dengan kukuh
Penyembur Gas
Kegunaan – untuk mencengkam batang paip
dengan kukuh
Peralatan Tangan Dan Mesin Mudah Alih Kerja Paip

70. Jenis dan Kelengkapan Paip
Alatan Tangan Perpaipan
 Pita pengukur
 Gergaji besi
 Pemotong paip beroda
 Ragum paip yoke
 Perengkuh paip
 Pemotong paip PVC
dan paip poli
 Kikir bulat
 Kikir rata
 Sepana boleh laras
 Playar cengkam seribu
Gergaji besi
digunakan untuk memotong
paip besi bergalvani dan paip
PVC. Gergaji besi perlu
dipegang dengan kedua-dua
belah tangan ketika memotong
supaya pemotongan dapat
dibuat dengan tepat.
Nota

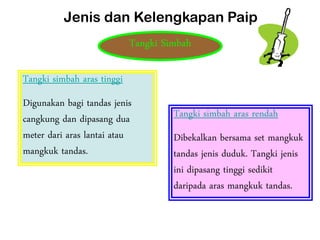

71. Tangki Simbah
Tangki simbah aras tinggi
Digunakan bagi tandas jenis
cangkung dan dipasang dua
meter dari aras lantai atau
mangkuk tandas.
Tangki simbah aras rendah
Dibekalkan bersama set mangkuk
tandas jenis duduk. Tangki jenis
ini dipasang tinggi sedikit
daripada aras mangkuk tandas.
Jenis dan Kelengkapan Paip

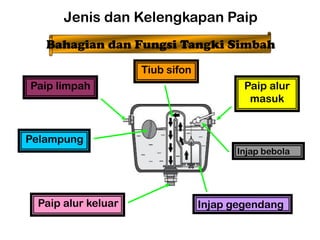

72. Paip limpah
Pelampung
Paip alur keluar Injap gegendang
Paip alur
masuk
Injap bebola
Tiub sifon
Jenis dan Kelengkapan Paip
Bahagian dan Fungsi Tangki Simbah

73. Mengawal aliran masuk ke dalam
tangki simbah dengan bantuan
pergerakan pelampung
Injap bebola
Melimpahkan air yang melebihi
aras tertentu
Paip limpah
Mengalirkan bekalan air ke tangki
simbah sehingga aras tertentu
Paip alur masuk
Saluran untuk menyimbah
mangkuk tandas
Paip alur keluar
Fungsi
Bahagian
Jenis dan Kelengkapan Paip
Bahagian dan Fungsi Tangki Simbah

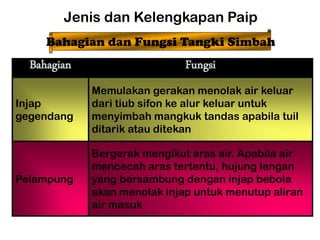

74. Bergerak mengikut aras air. Apabila air
mencecah aras tertentu, hujung lengan
yang bersambung dengan injap bebola
akan menolak injap untuk menutup aliran
air masuk
Pelampung
Memulakan gerakan menolak air keluar
dari tiub sifon ke alur keluar untuk
menyimbah mangkuk tandas apabila tuil
ditarik atau ditekan
Injap
gegendang
Fungsi
Bahagian
Jenis dan Kelengkapan Paip
Bahagian dan Fungsi Tangki Simbah

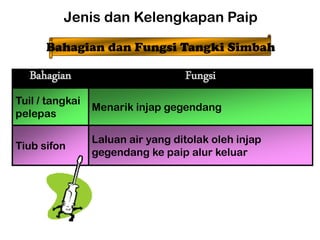

75. Laluan air yang ditolak oleh injap
gegendang ke paip alur keluar
Tiub sifon
Menarik injap gegendang
Tuil / tangkai
pelepas
Fungsi
Bahagian
Jenis dan Kelengkapan Paip
Bahagian dan Fungsi Tangki Simbah

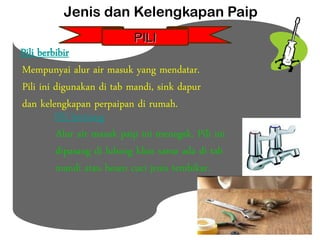

76. Pili berbibir
Mempunyai alur air masuk yang mendatar.
Pili ini digunakan di tab mandi, sink dapur
dan kelengkapan perpaipan di rumah.
Pili bertiang
Alur air masuk paip ini menegak. Pili ini
dipasang di lubang khas sama ada di tab
mandi atau besen cuci jenis tembikar.
Jenis dan Kelengkapan Paip
PILI

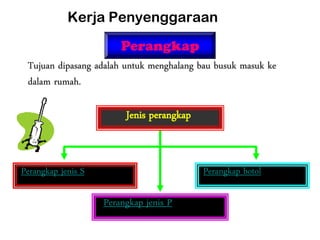

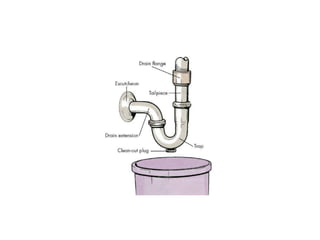

77. Kerja Penyenggaraan
Tujuan dipasang adalah untuk menghalang bau busuk masuk ke
dalam rumah.
Perangkap jenis S
Perangkap jenis P
Perangkap botol
Jenis perangkap
Perangkap

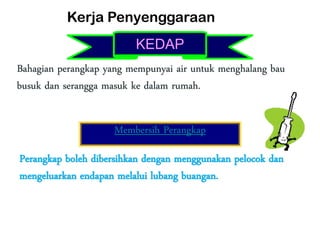

79. Bahagian perangkap yang mempunyai air untuk menghalang bau
busuk dan serangga masuk ke dalam rumah.
Membersih Perangkap
Perangkap boleh dibersihkan dengan menggunakan pelocok dan
mengeluarkan endapan melalui lubang buangan.
Kerja Penyenggaraan
KEDAP

81. Water Tank
Civil Engineering Department
Ungku Omar Polytechnic

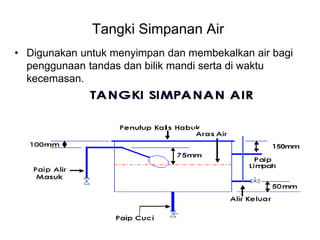

82. Tangki Simpanan Air
• Digunakan untuk menyimpan dan membekalkan air bagi
penggunaan tandas dan bilik mandi serta di waktu
kecemasan.

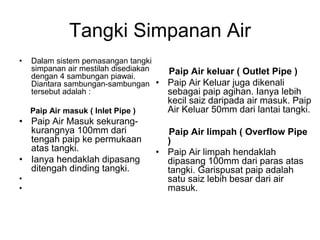

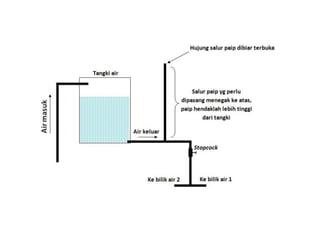

83. Tangki Simpanan Air
• Dalam sistem pemasangan tangki
simpanan air mestilah disediakan
dengan 4 sambungan piawai.
Diantara sambungan-sambungan
tersebut adalah :
Paip Air masuk ( Inlet Pipe )
• Paip Air Masuk sekurang-
kurangnya 100mm dari
tengah paip ke permukaan
atas tangki.
• Ianya hendaklah dipasang
ditengah dinding tangki.
•
•
Paip Air keluar ( Outlet Pipe )
• Paip Air Keluar juga dikenali
sebagai paip agihan. Ianya lebih
kecil saiz daripada air masuk. Paip
Air Keluar 50mm dari lantai tangki.
Paip Air limpah ( Overflow Pipe
)
• Paip Air limpah hendaklah
dipasang 100mm dari paras atas
tangki. Garispusat paip adalah
satu saiz lebih besar dari air
masuk.

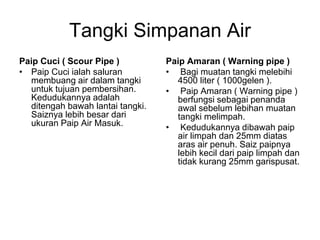

84. Tangki Simpanan Air
Paip Cuci ( Scour Pipe )
• Paip Cuci ialah saluran
membuang air dalam tangki
untuk tujuan pembersihan.
Kedudukannya adalah
ditengah bawah lantai tangki.
Saiznya lebih besar dari
ukuran Paip Air Masuk.
Paip Amaran ( Warning pipe )
• Bagi muatan tangki melebihi
4500 liter ( 1000gelen ).
• Paip Amaran ( Warning pipe )
berfungsi sebagai penanda
awal sebelum lebihan muatan
tangki melimpah.
• Kedudukannya dibawah paip
air limpah dan 25mm diatas
aras air penuh. Saiz paipnya
lebih kecil dari paip limpah dan
tidak kurang 25mm garispusat.

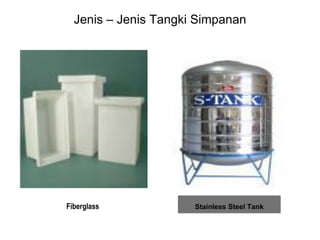

85. Jenis – Jenis Tangki Simpanan
Fiberglass Stainless Steel Tank

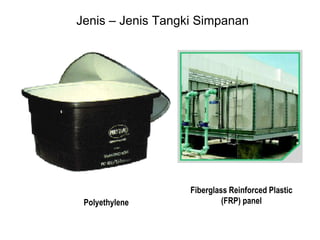

86. Polyethylene
Fiberglass Reinforced Plastic
(FRP) panel
Jenis – Jenis Tangki Simpanan

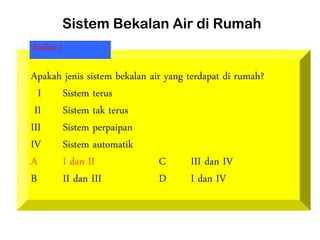

90. Sistem Bekalan Air di Rumah
Apakah jenis sistem bekalan air yang terdapat di rumah?
I Sistem terus
II Sistem tak terus
III Sistem perpaipan
IV Sistem automatik
A I dan II C III dan IV
B II dan III D I dan IV
Soalan 1

91. Sistem Bekalan Air di Rumah
Soalan 2
Menyalurkan air keluar dari tangki
simpanan air semasa kerja-kerja
pembersihan
Paip cuci
Menyalurkan air terus ke tangki
simpanan air dan pili dapur dari meter
air
Paip
perkhidmatan
Menghubungkan meter air dengan
paip utama
Paip
perhubungan
Fungsi paip
Nama paip
Lengkapkan jadual di bawah.

92. Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip
Soalan 3
Soket
sama
Soket 90º
pengecil
Tee
pengecil
Palam
Namakan jenis penyambung paip di bawah.

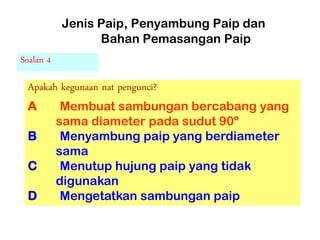

93. Jenis Paip, Penyambung Paip dan
Bahan Pemasangan Paip
Soalan 4
Apakah kegunaan nat pengunci?
A Membuat sambungan bercabang yang
sama diameter pada sudut 90º
B Menyambung paip yang berdiameter
sama
C Menutup hujung paip yang tidak
digunakan
D Mengetatkan sambungan paip

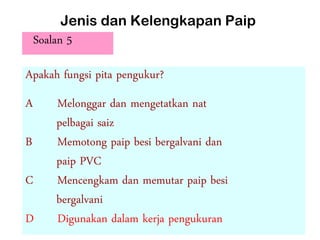

94. Jenis dan Kelengkapan Paip
Soalan 5
Apakah fungsi pita pengukur?
A Melonggar dan mengetatkan nat
pelbagai saiz
B Memotong paip besi bergalvani dan
paip PVC
C Mencengkam dan memutar paip besi
bergalvani
D Digunakan dalam kerja pengukuran

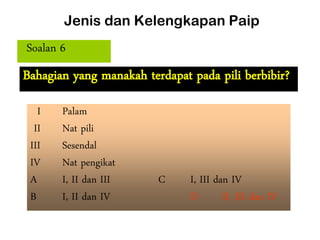

95. Jenis dan Kelengkapan Paip
Soalan 6
Bahagian yang manakah terdapat pada pili berbibir?
I Palam
II Nat pili
III Sesendal
IV Nat pengikat
A I, II dan III C I, III dan IV
B I, II dan IV D II, III dan IV

96. Kerja Penyenggaraan
Soalan 7
Apakah jenis perangkap yang
ditunjukkan dalam rajah di sebelah?
A Perangkap botol
B Perangkap U
C Perangkap S
D Perangkap P

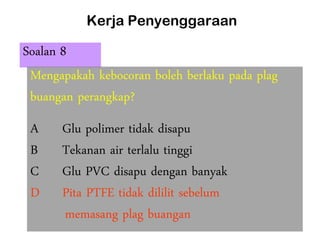

97. Kerja Penyenggaraan
Soalan 8
Mengapakah kebocoran boleh berlaku pada plag
buangan perangkap?
A Glu polimer tidak disapu
B Tekanan air terlalu tinggi
C Glu PVC disapu dengan banyak
D Pita PTFE tidak dililit sebelum
memasang plag buangan
