DATA FLOW DIAGRAM jddbshsjshssgshbsg(M4).ppt
- 1.

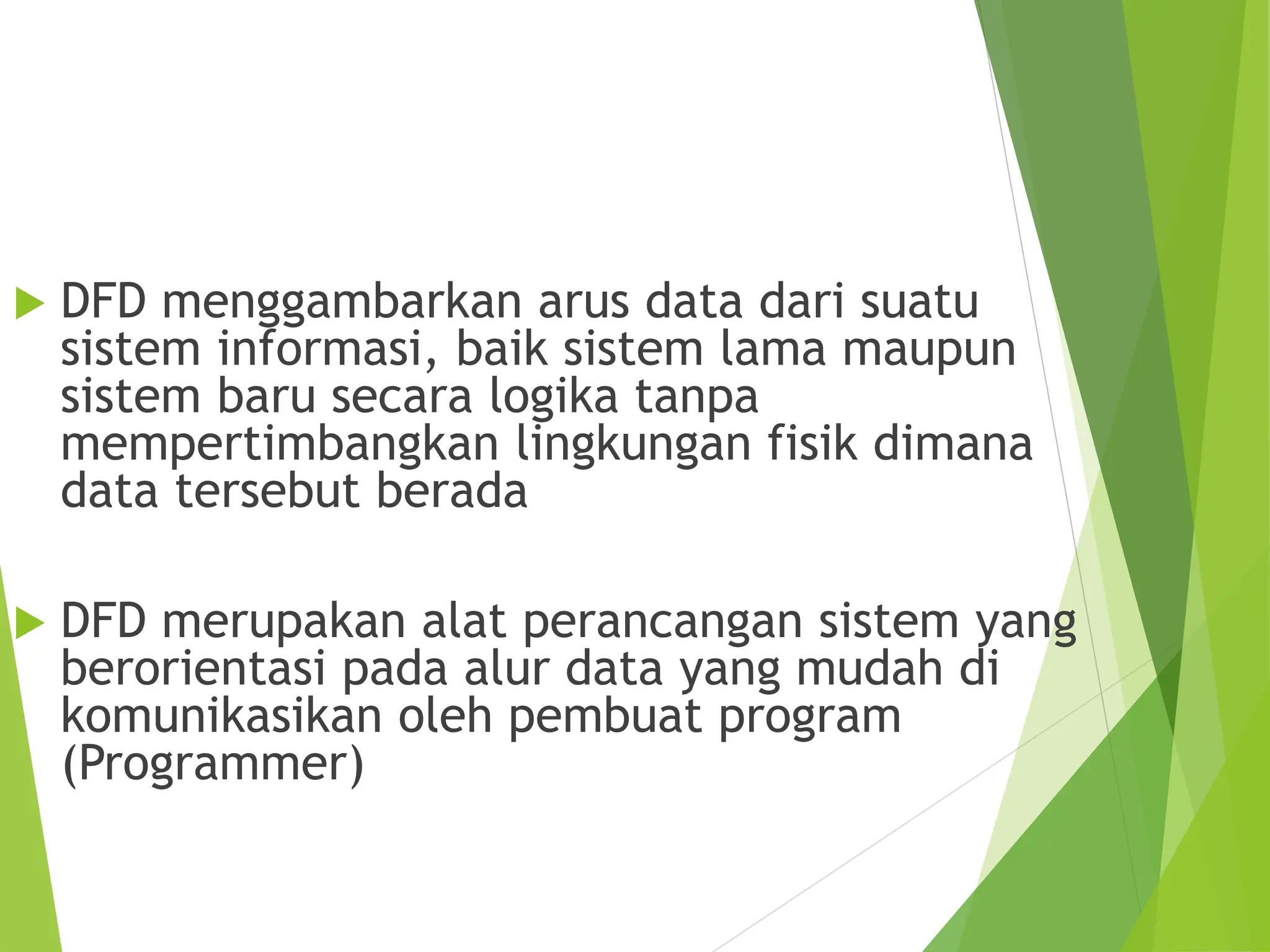

- 2. DFD menggambarkanarus data dari suatu sistem informasi, baik sistem lama maupun sistem baru secara logika tanpa mempertimbangkan lingkungan fisik dimana data tersebut berada DFD merupakan alat perancangan sistem yang berorientasi pada alur data yang mudah di komunikasikan oleh pembuat program (Programmer)

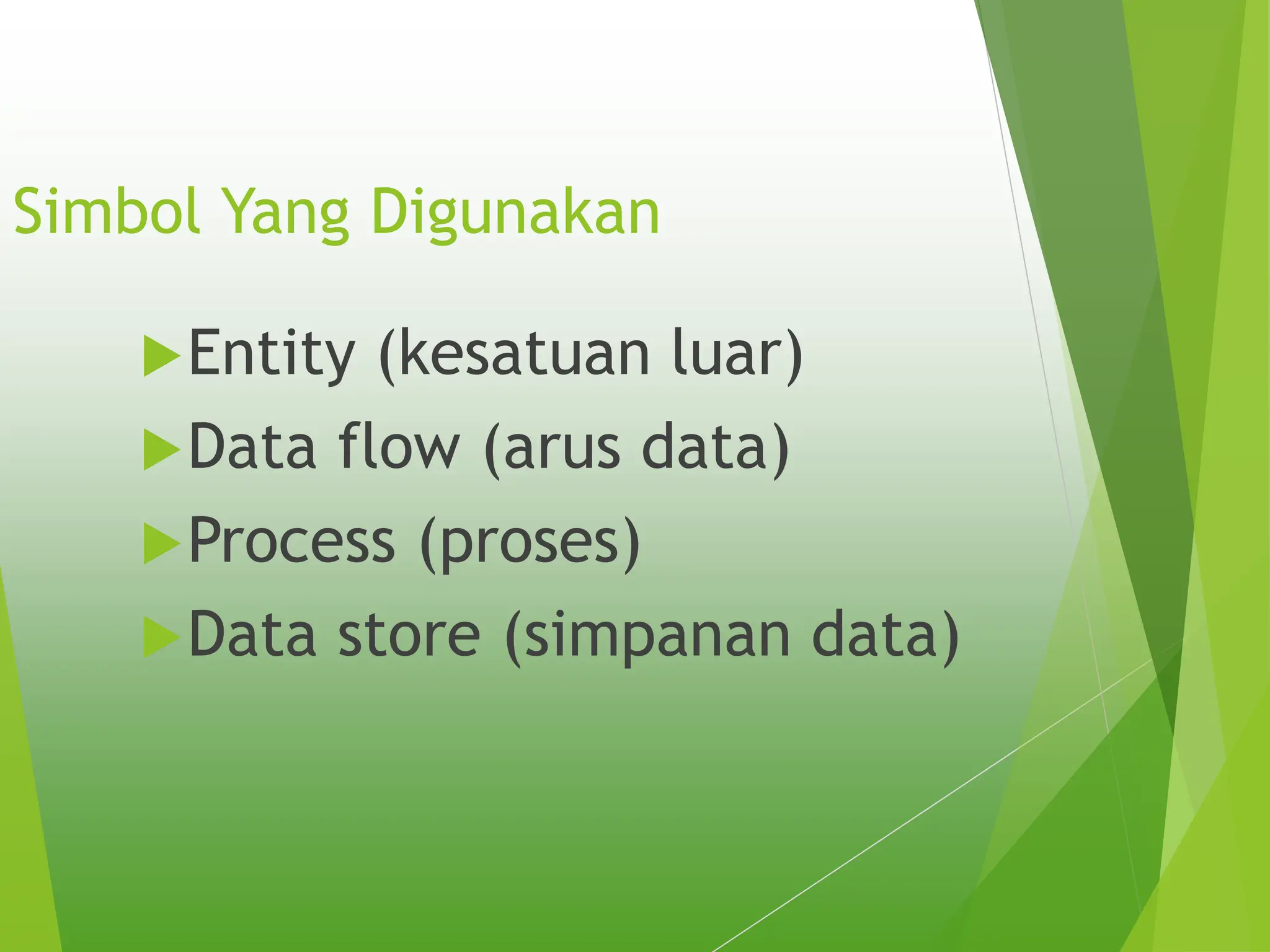

- 3. Simbol Yang Digunakan Entity(kesatuan luar) Data flow (arus data) Process (proses) Data store (simpanan data)

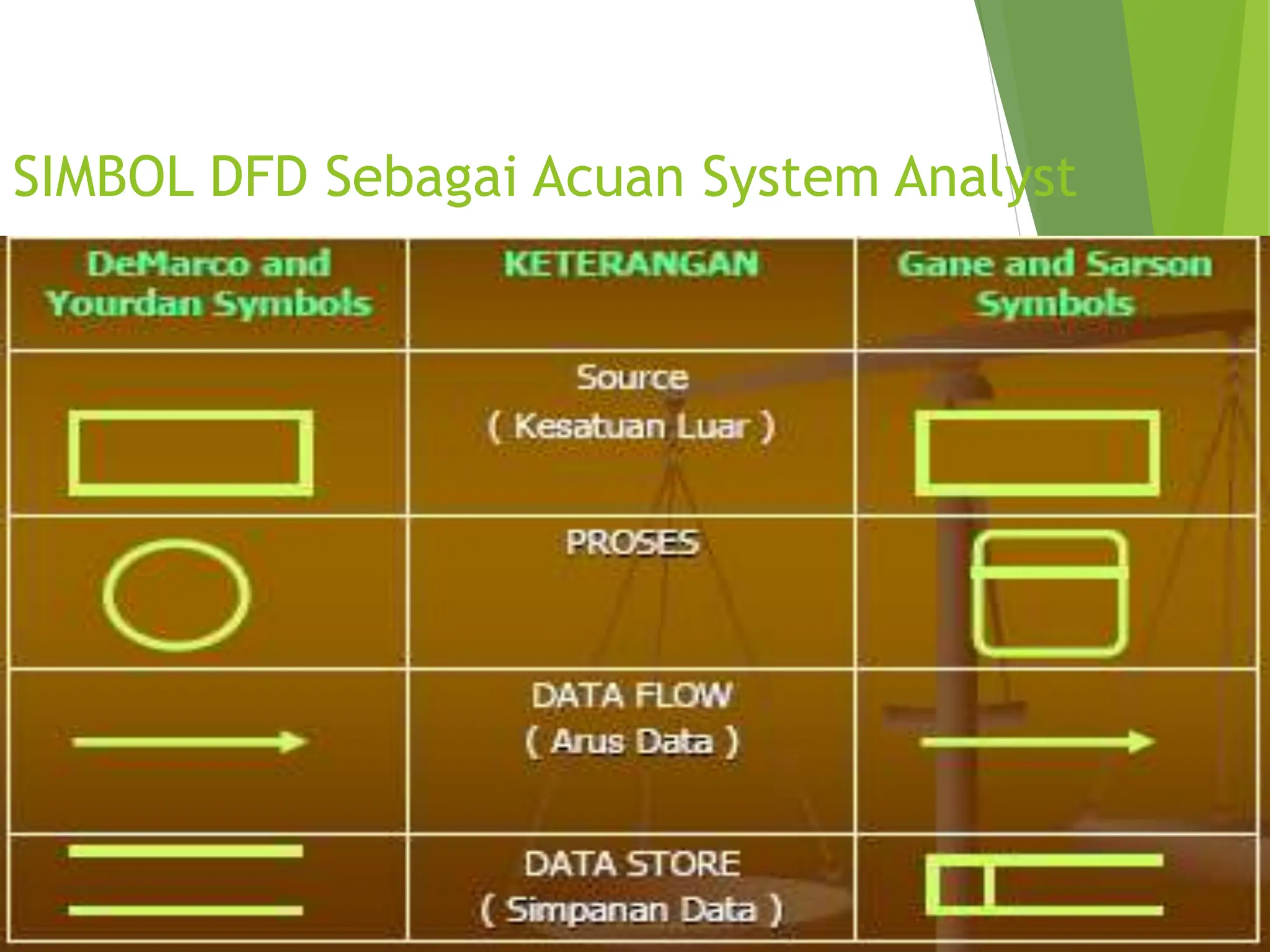

- 4. SIMBOL DFD SebagaiAcuan System Analyst

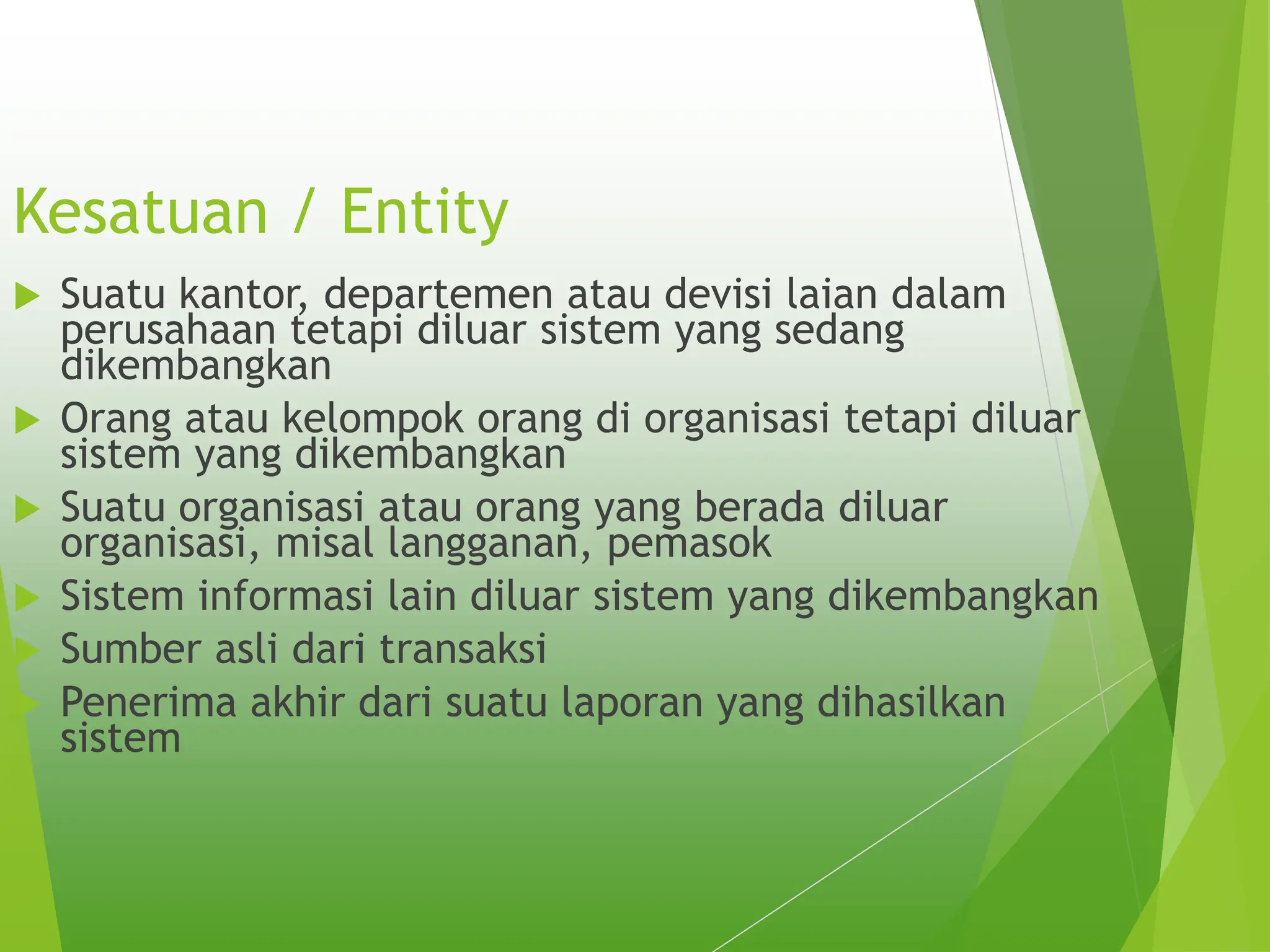

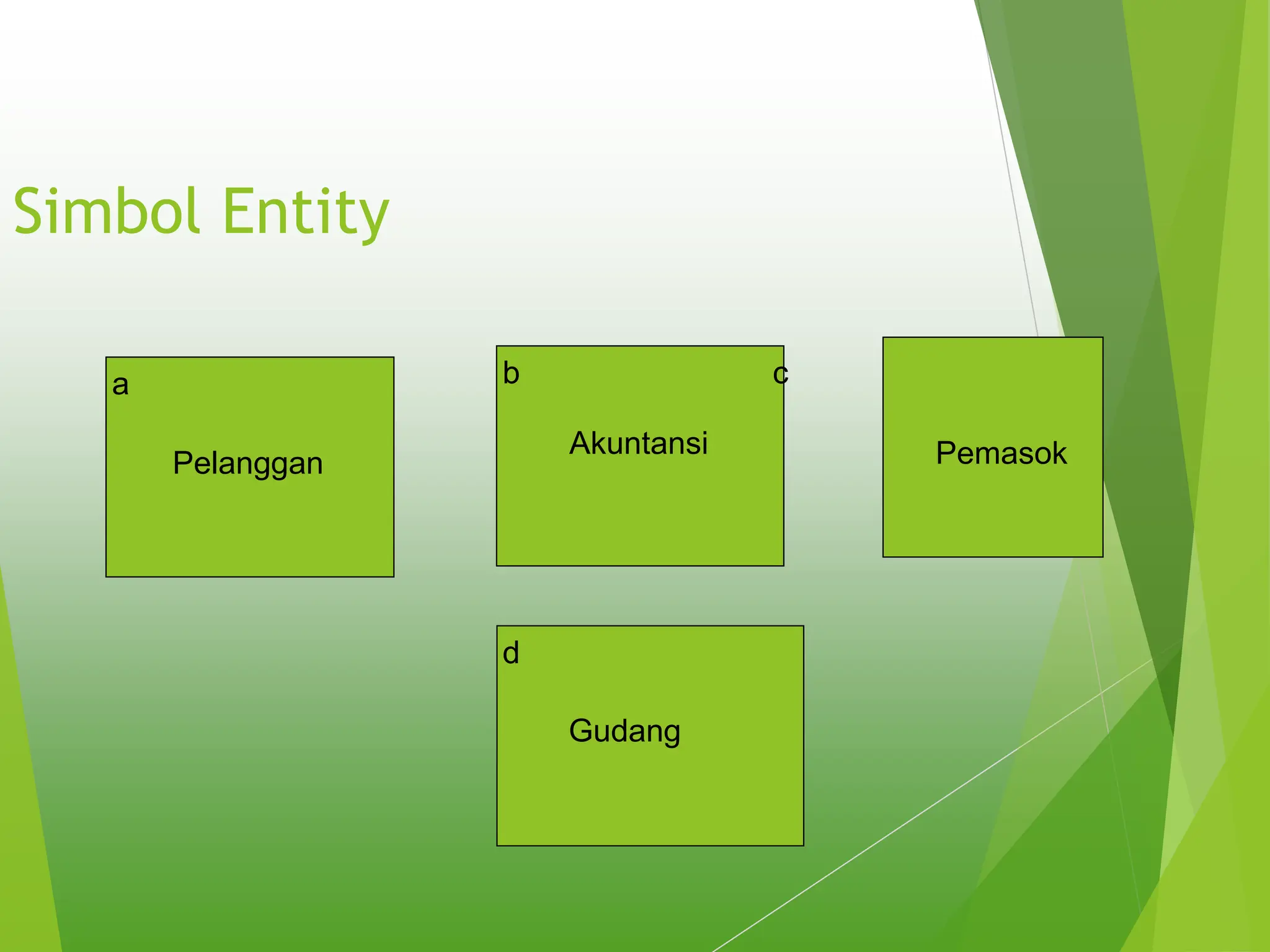

- 5. Kesatuan / Entity Suatu kantor, departemen atau devisi laian dalam perusahaan tetapi diluar sistem yang sedang dikembangkan Orang atau kelompok orang di organisasi tetapi diluar sistem yang dikembangkan Suatu organisasi atau orang yang berada diluar organisasi, misal langganan, pemasok Sistem informasi lain diluar sistem yang dikembangkan Sumber asli dari transaksi Penerima akhir dari suatu laporan yang dihasilkan sistem
- 6.

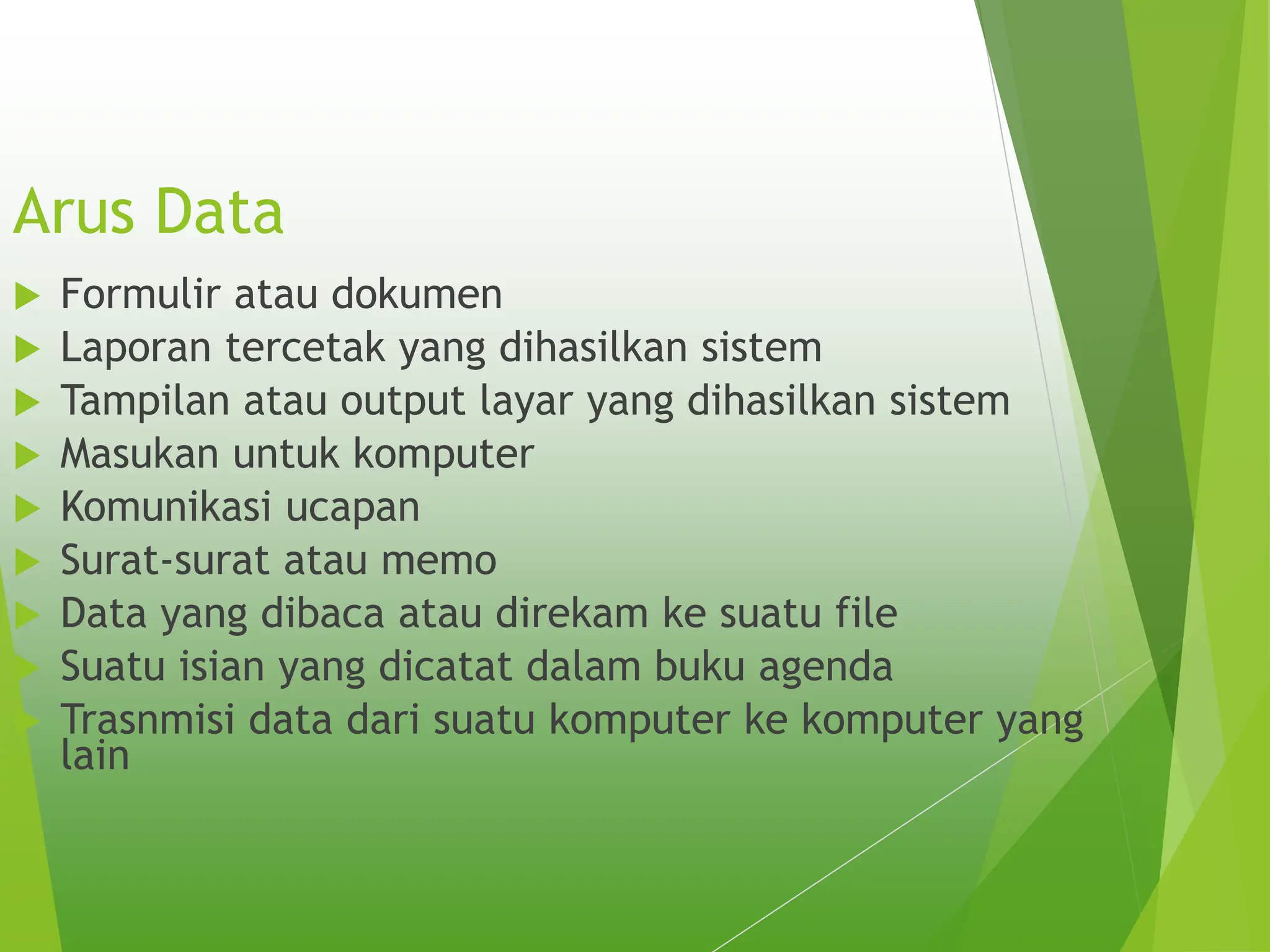

- 7. Arus Data Formuliratau dokumen Laporan tercetak yang dihasilkan sistem Tampilan atau output layar yang dihasilkan sistem Masukan untuk komputer Komunikasi ucapan Surat-surat atau memo Data yang dibaca atau direkam ke suatu file Suatu isian yang dicatat dalam buku agenda Trasnmisi data dari suatu komputer ke komputer yang lain

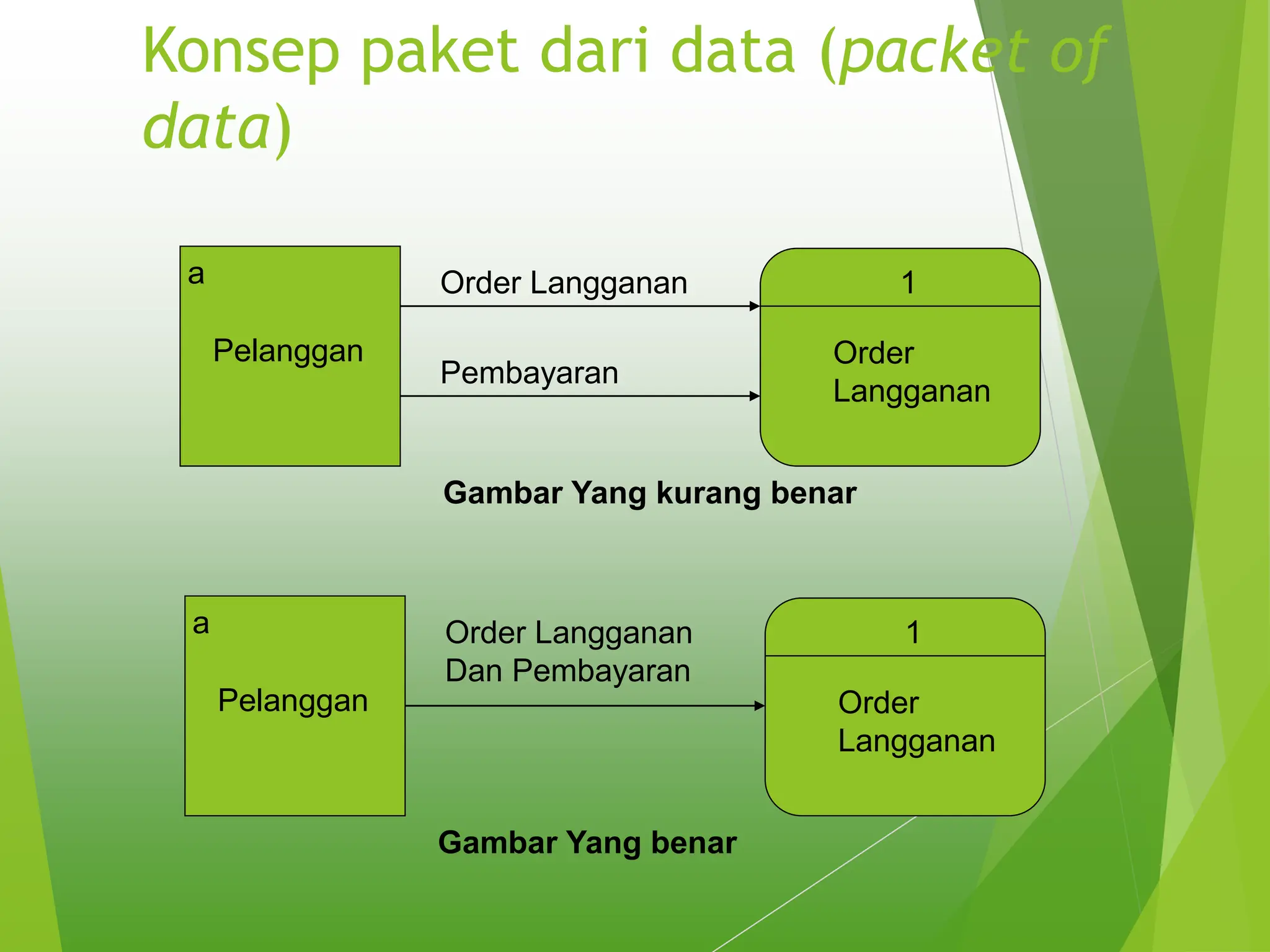

- 8. Konsep paket daridata (packet of data) a Pelanggan Order Langganan 1 Order Langganan Pembayaran Gambar Yang kurang benar a Pelanggan Order Langganan Dan Pembayaran 1 Order Langganan Gambar Yang benar

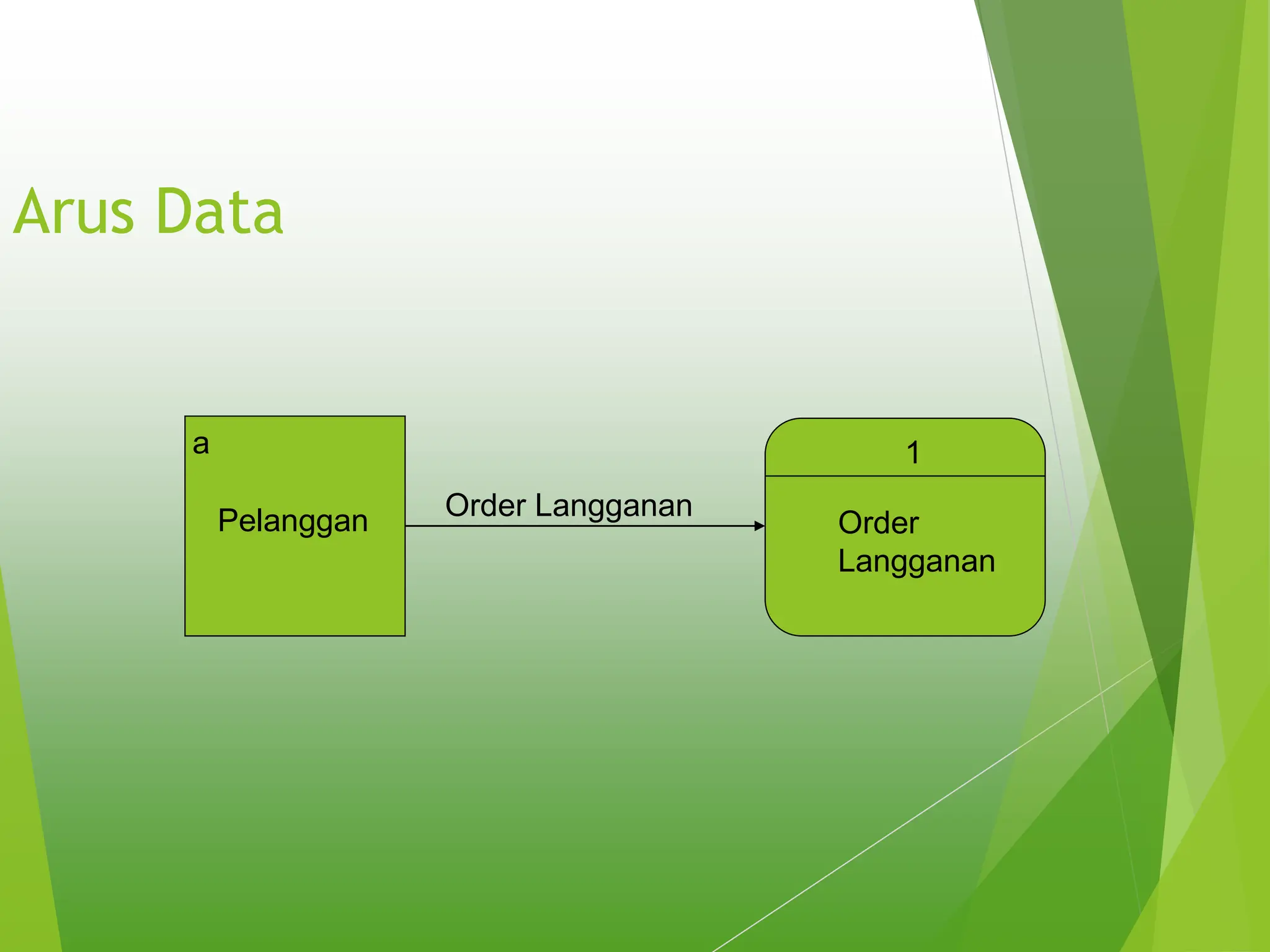

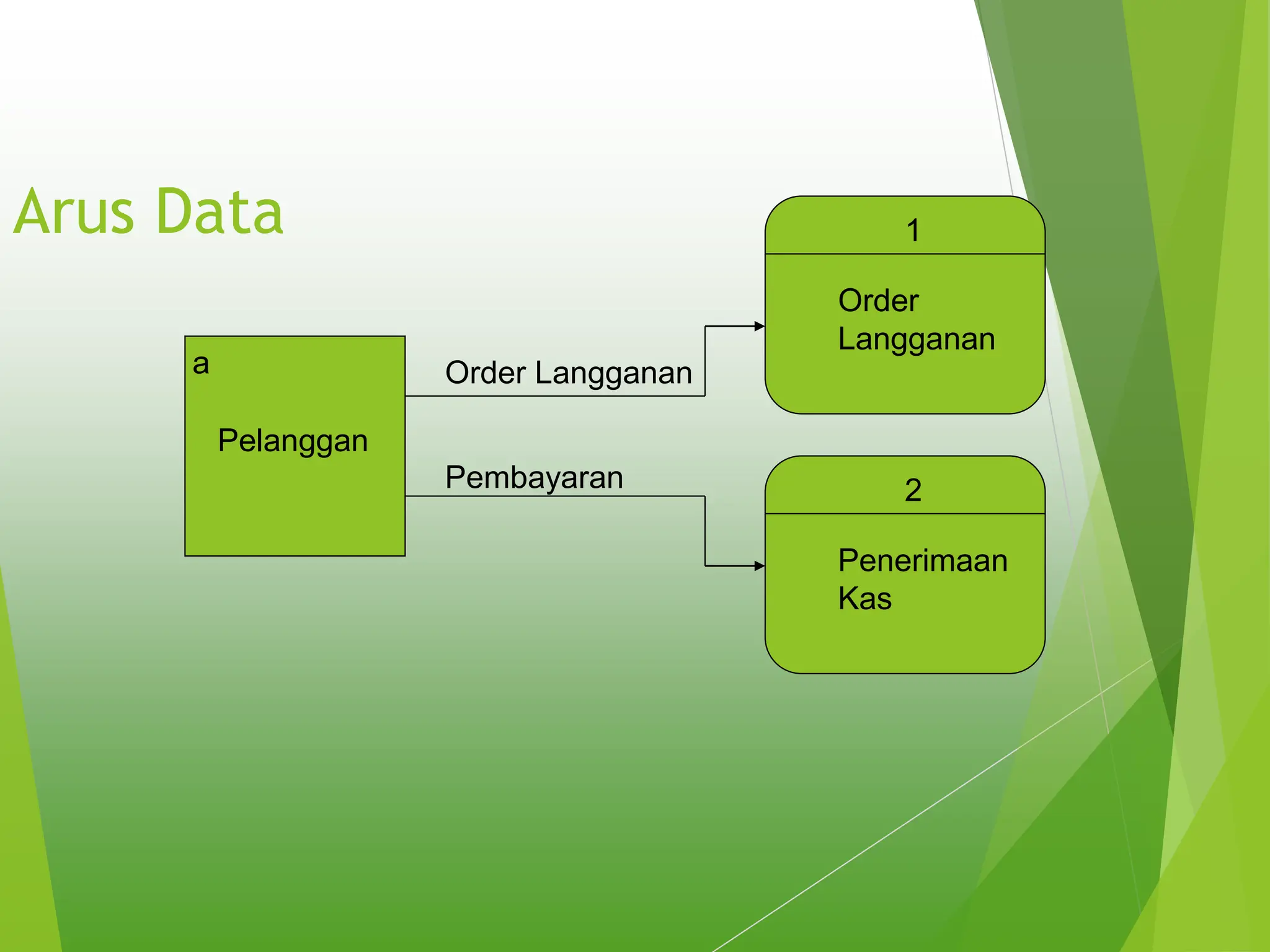

- 9. Arus Data a Pelanggan OrderLangganan 1 Order Langganan
- 10.

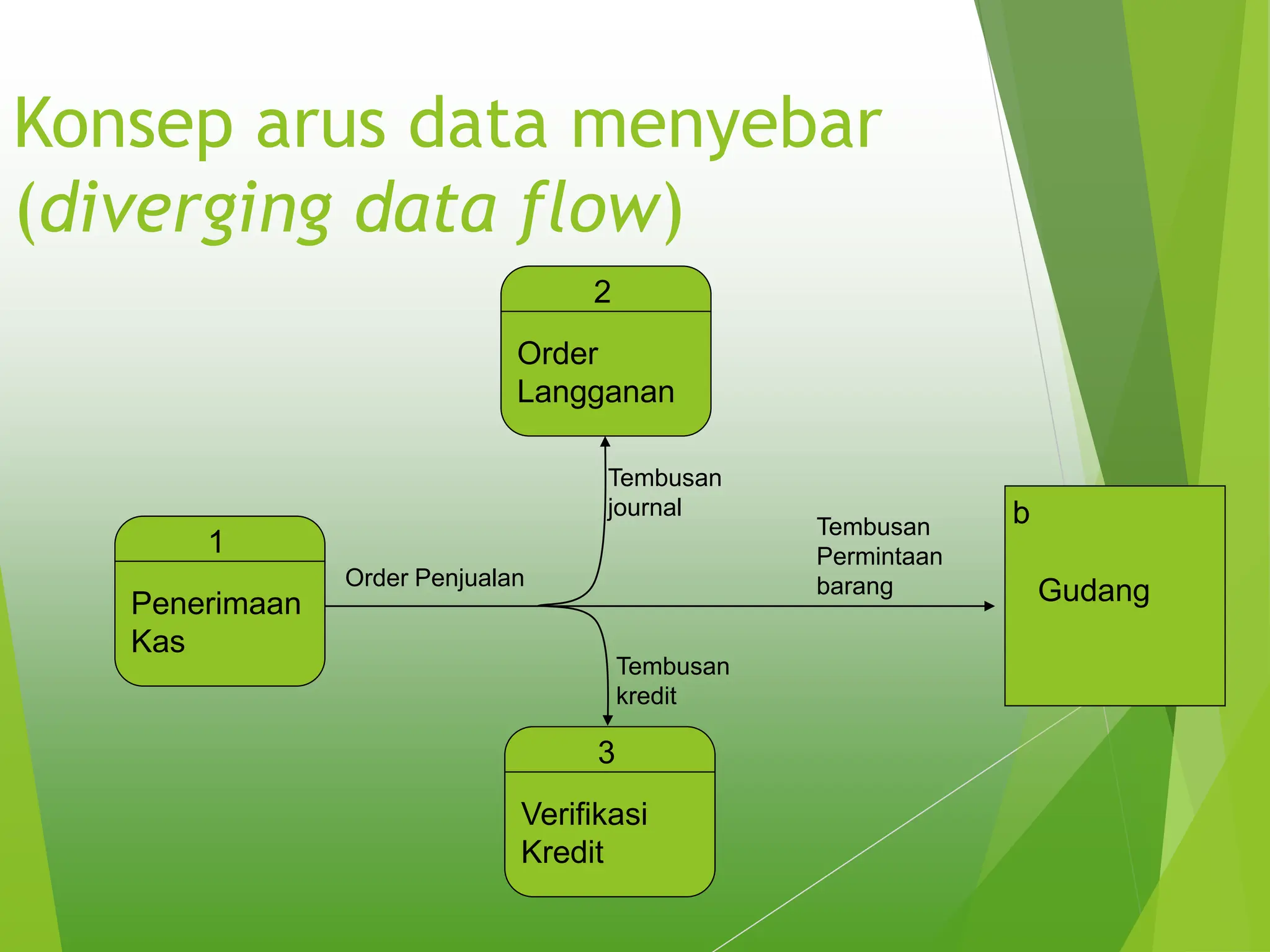

- 11. Konsep arus datamenyebar (diverging data flow) 2 Order Langganan 1 Penerimaan Kas 3 Verifikasi Kredit b Gudang Order Penjualan Tembusan Permintaan barang Tembusan journal Tembusan kredit

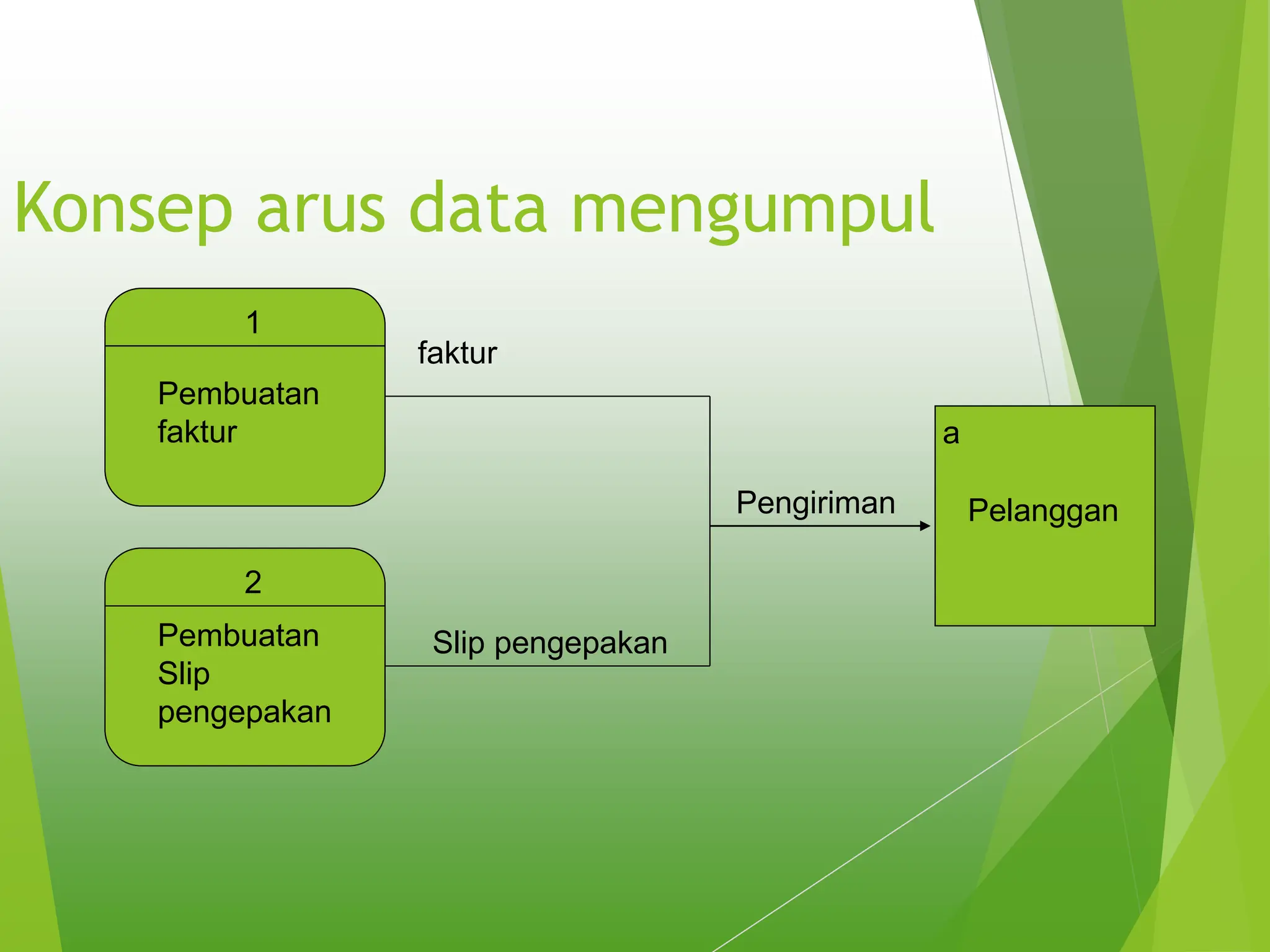

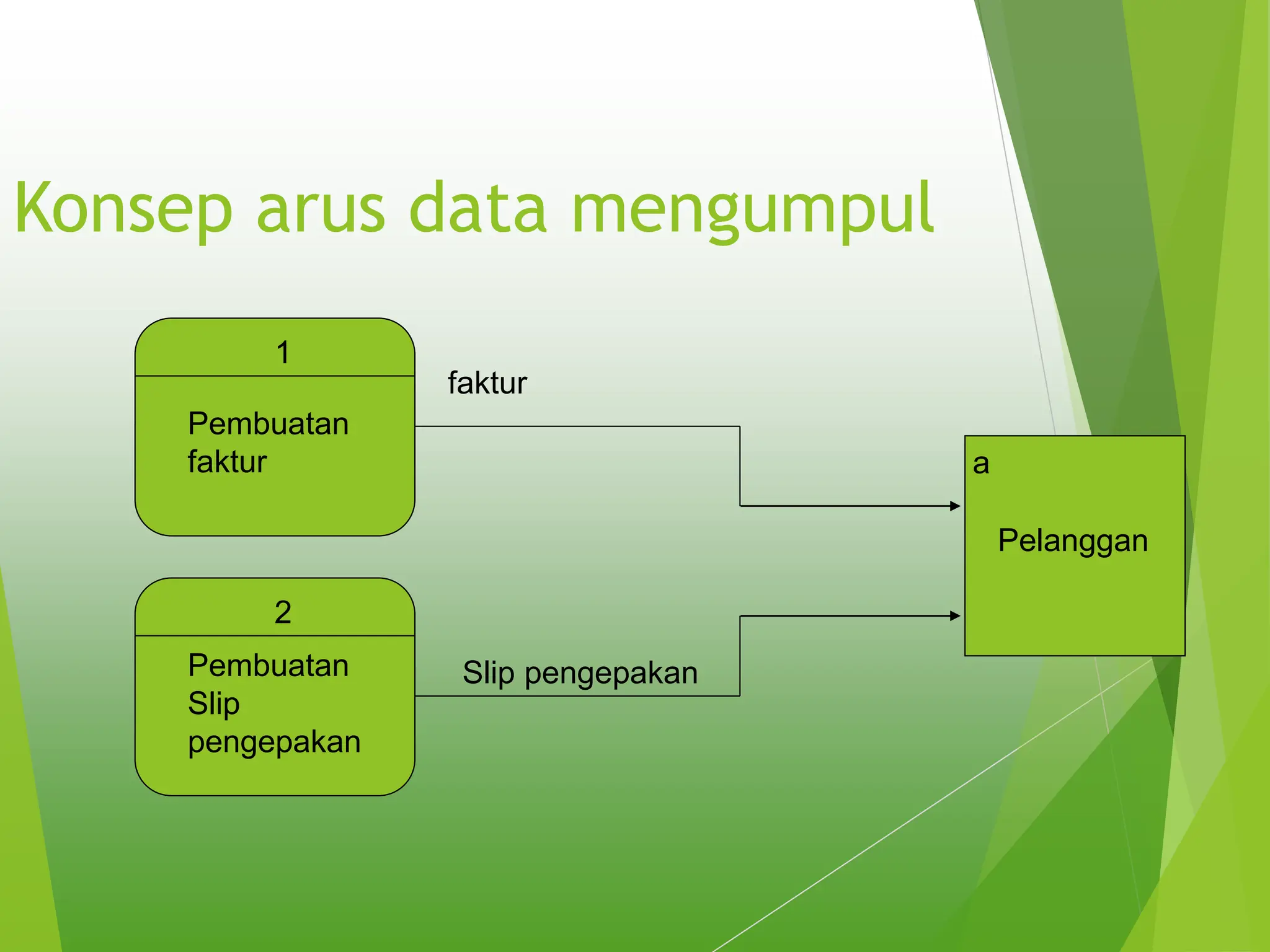

- 12. Konsep arus datamengumpul a Pelanggan faktur 1 Pembuatan faktur Slip pengepakan 2 Pembuatan Slip pengepakan Pengiriman
- 13. Konsep arus datamengumpul a Pelanggan faktur 1 Pembuatan faktur Slip pengepakan 2 Pembuatan Slip pengepakan

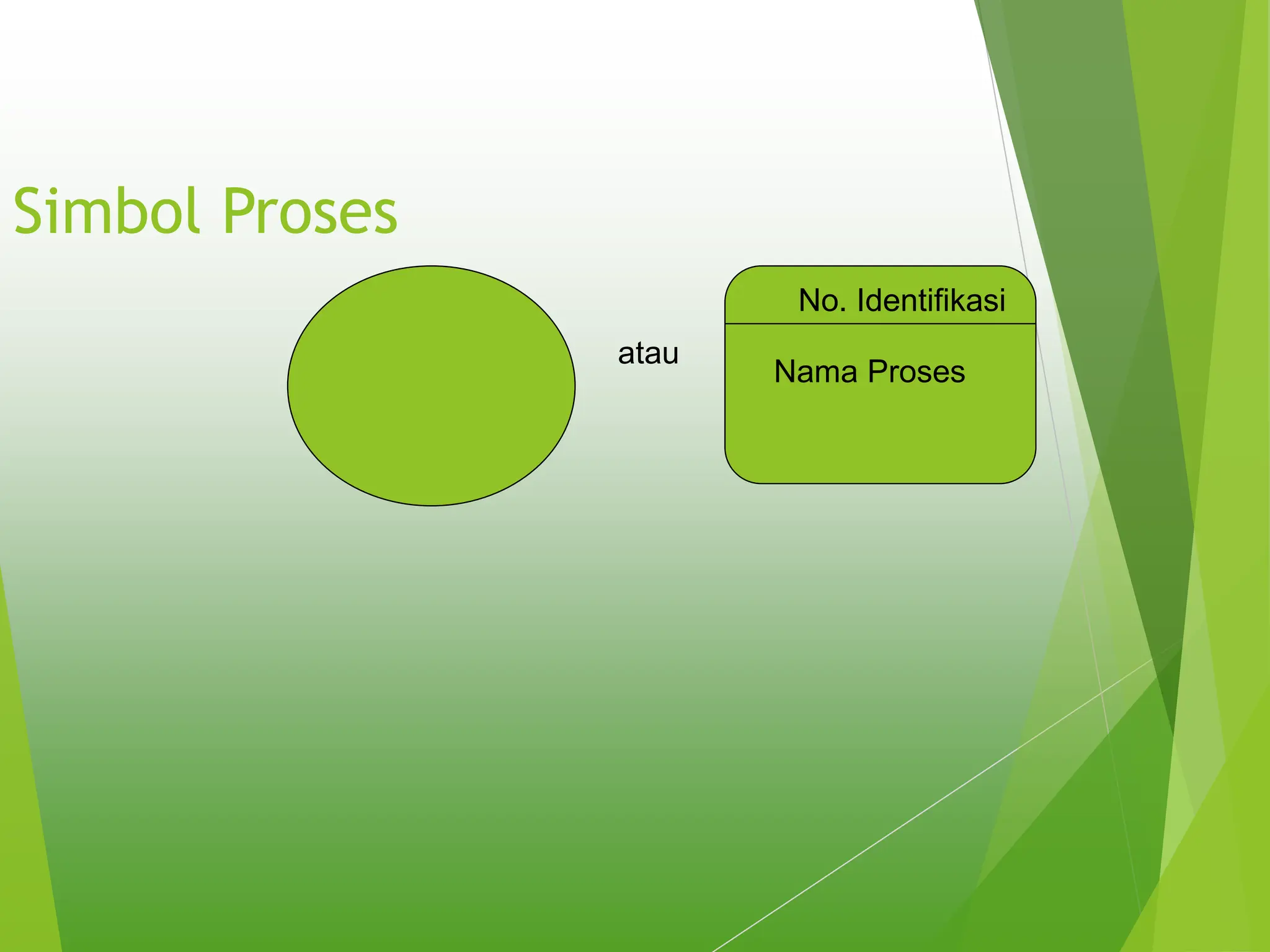

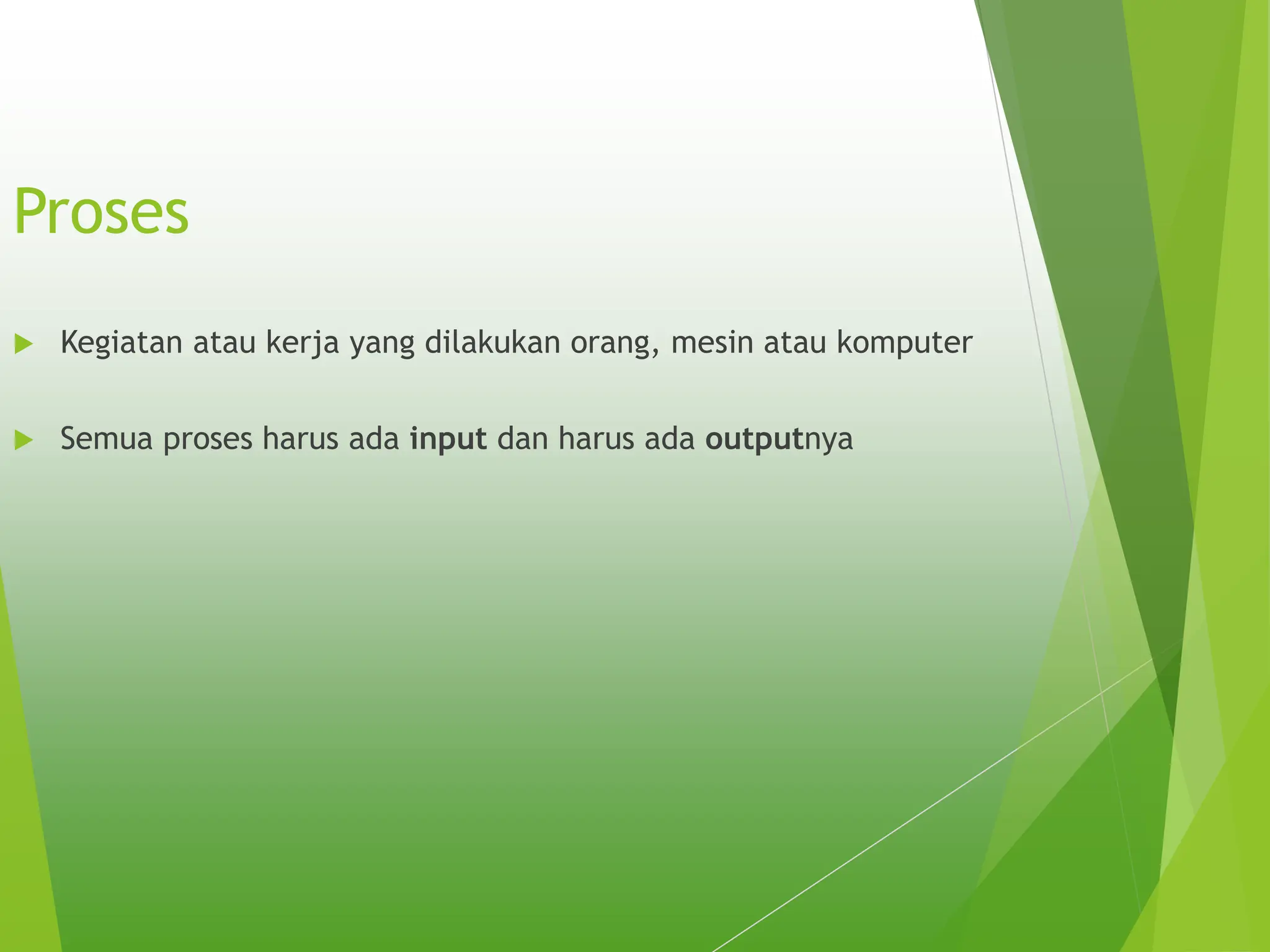

- 14. Proses Kegiatan ataukerja yang dilakukan orang, mesin atau komputer Semua proses harus ada input dan harus ada outputnya
- 15.

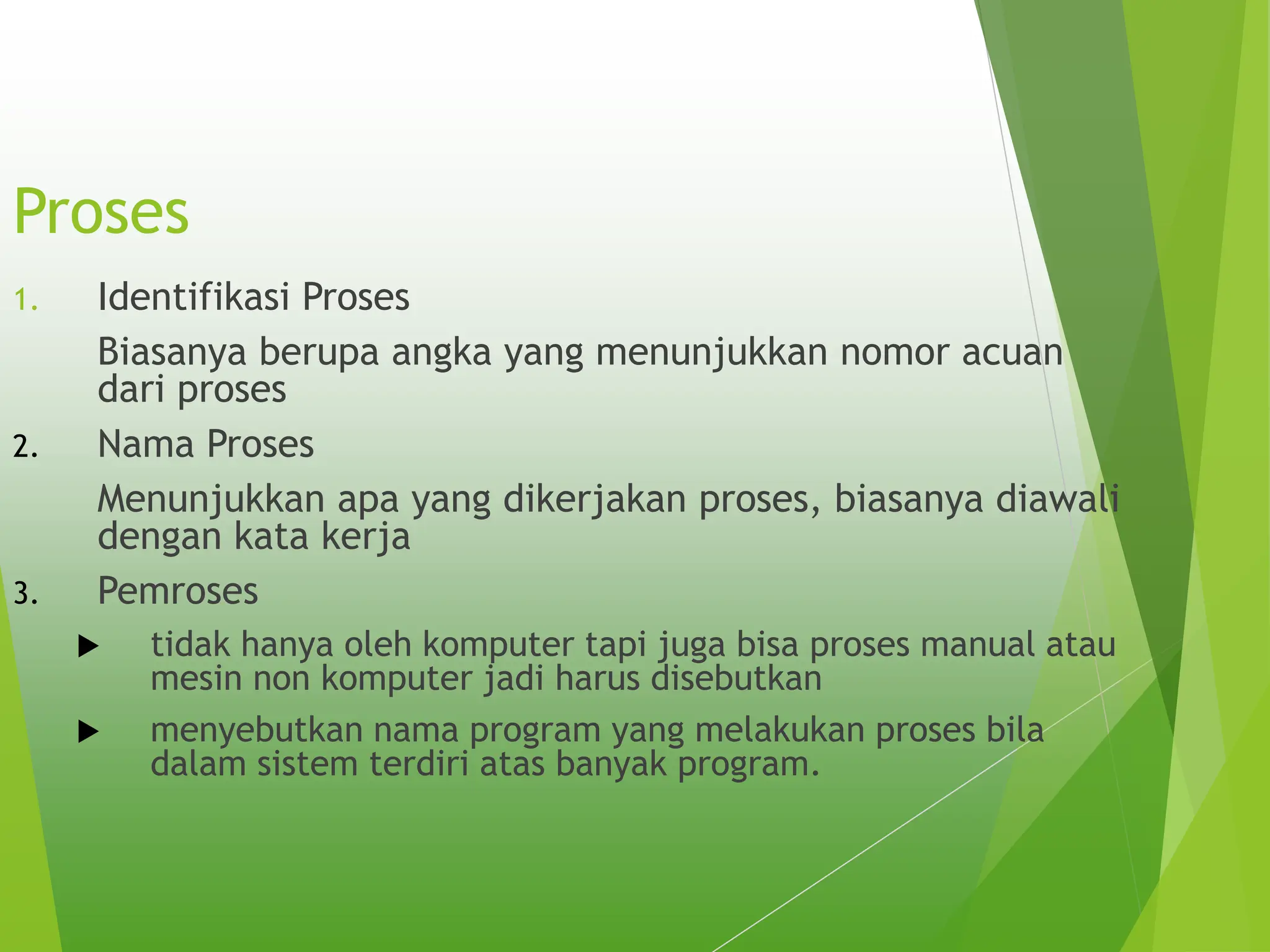

- 16. Proses 1. Identifikasi Proses Biasanyaberupa angka yang menunjukkan nomor acuan dari proses 2. Nama Proses Menunjukkan apa yang dikerjakan proses, biasanya diawali dengan kata kerja 3. Pemroses tidak hanya oleh komputer tapi juga bisa proses manual atau mesin non komputer jadi harus disebutkan menyebutkan nama program yang melakukan proses bila dalam sistem terdiri atas banyak program.

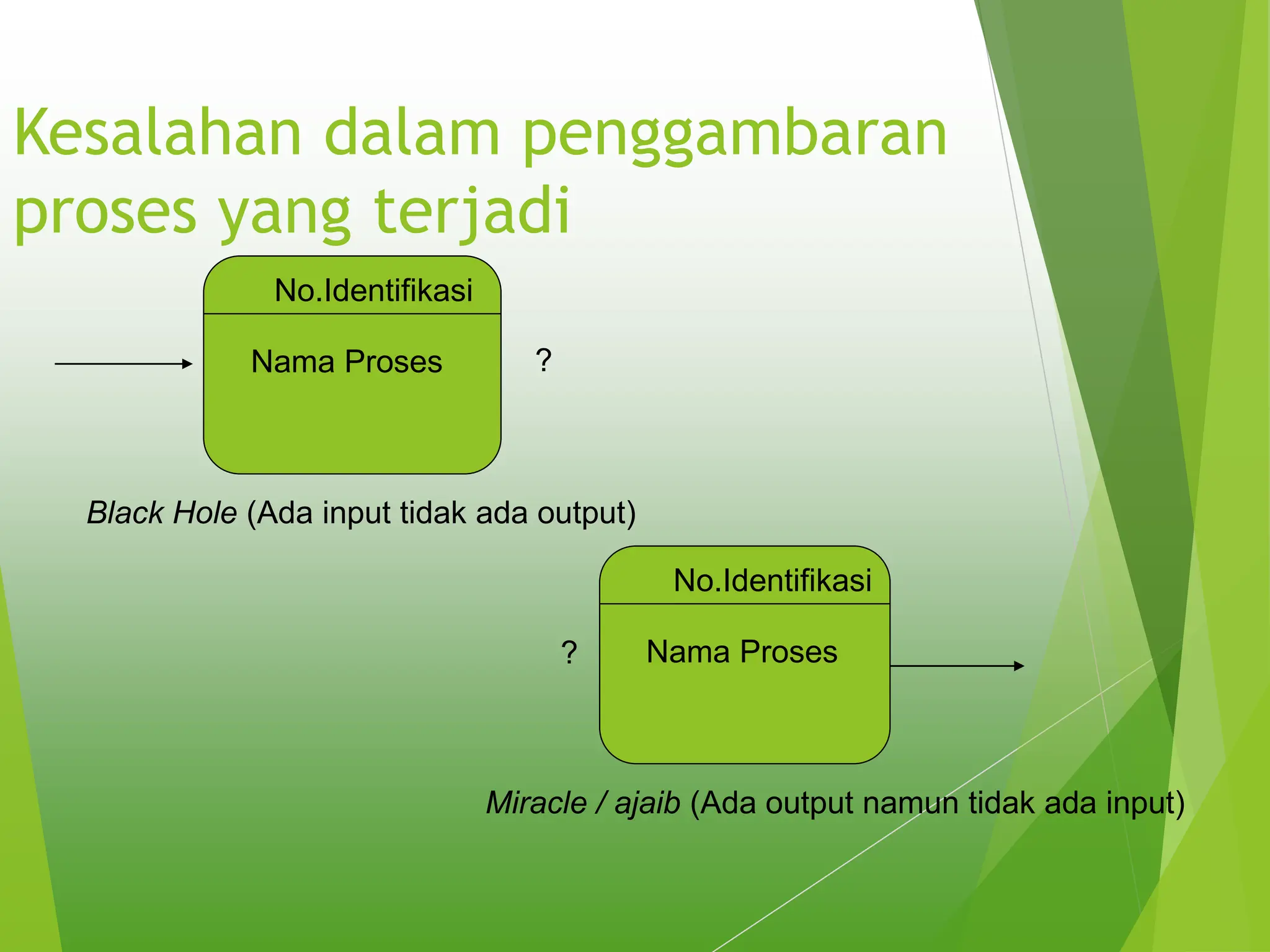

- 17. Kesalahan dalam penggambaran prosesyang terjadi No.Identifikasi Nama Proses ? Black Hole (Ada input tidak ada output) No.Identifikasi Nama Proses ? Miracle / ajaib (Ada output namun tidak ada input)

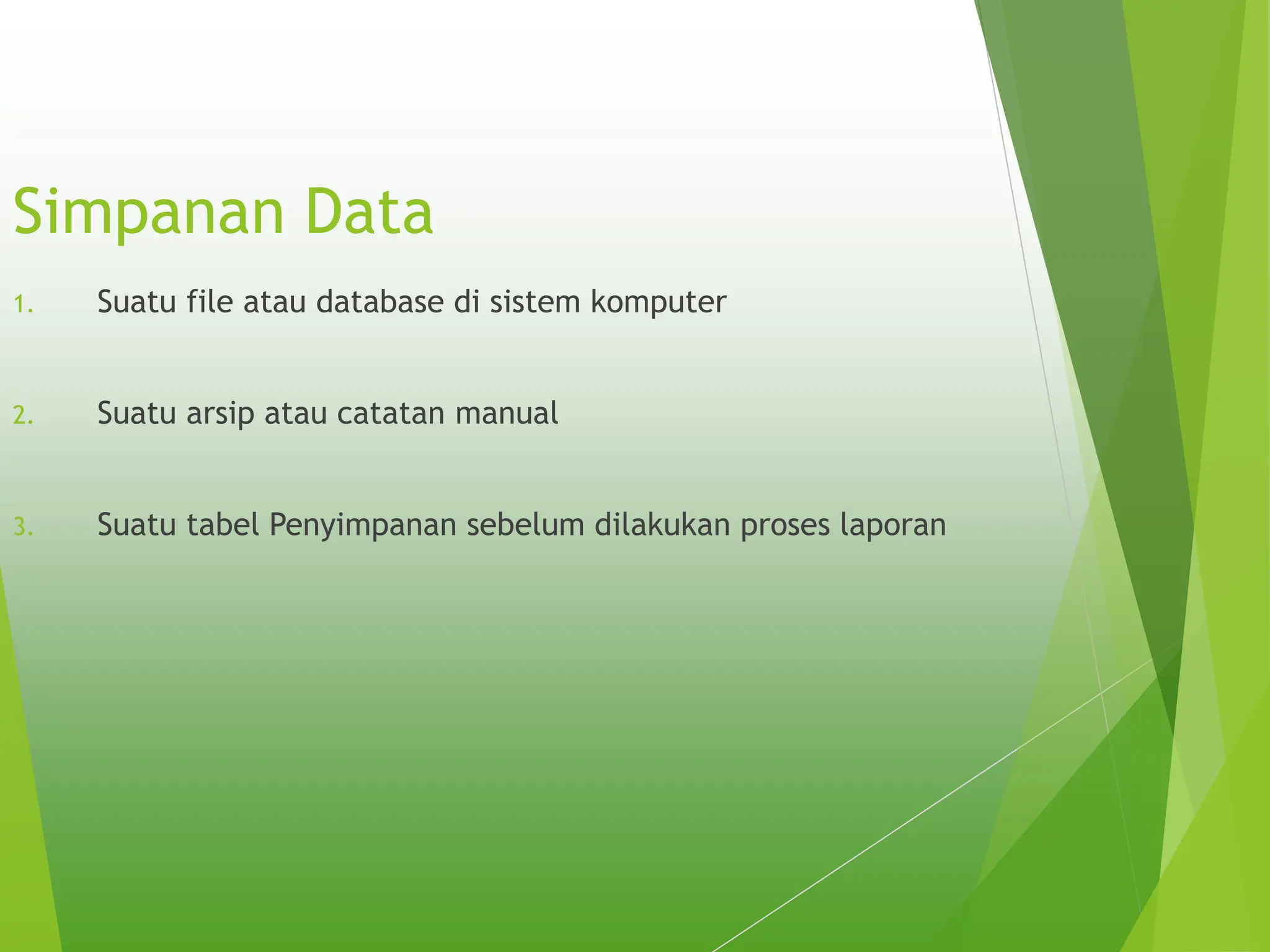

- 18. Simpanan Data 1. Suatufile atau database di sistem komputer 2. Suatu arsip atau catatan manual 3. Suatu tabel Penyimpanan sebelum dilakukan proses laporan

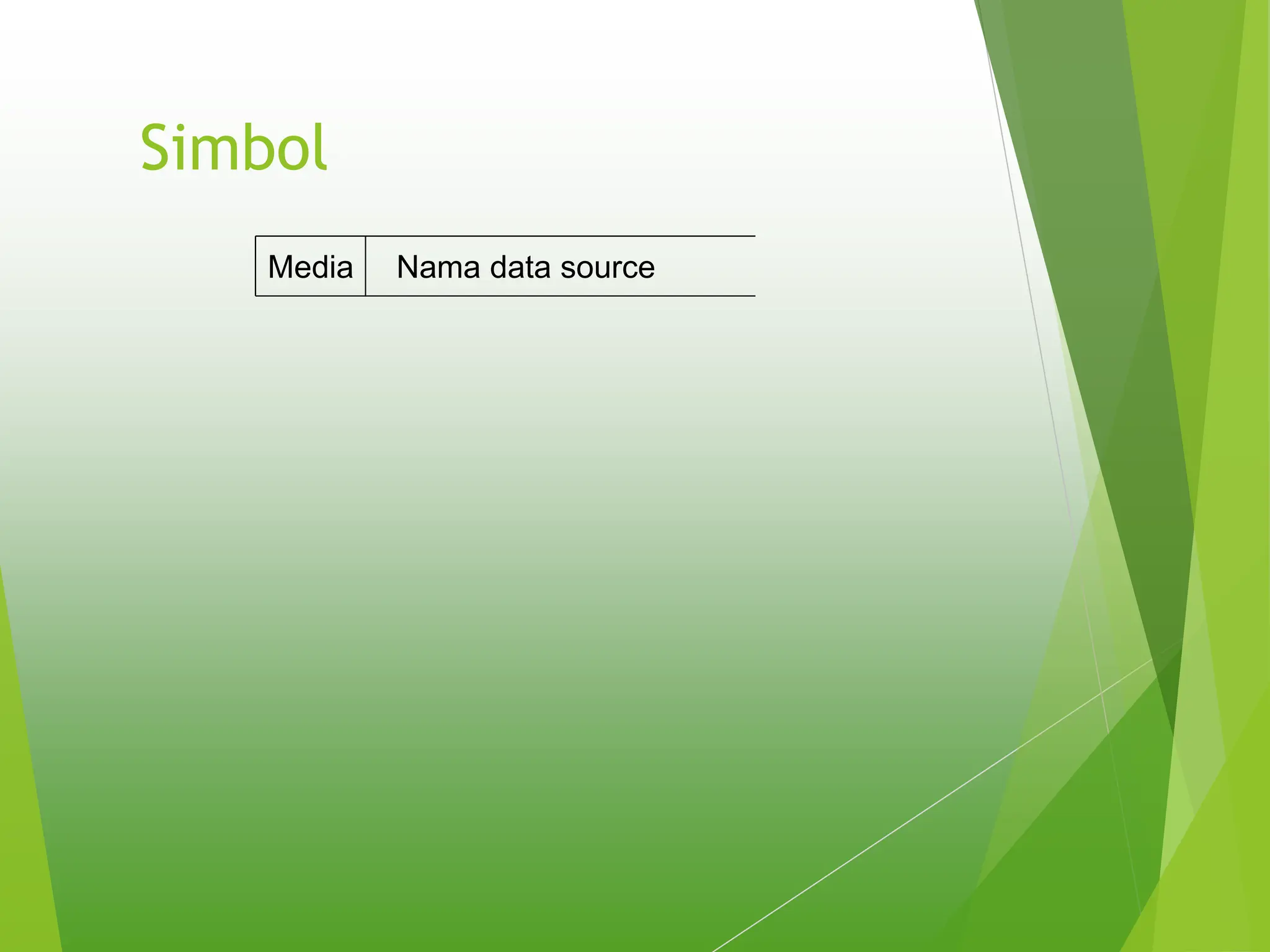

- 19. Simbol Media Nama datasource

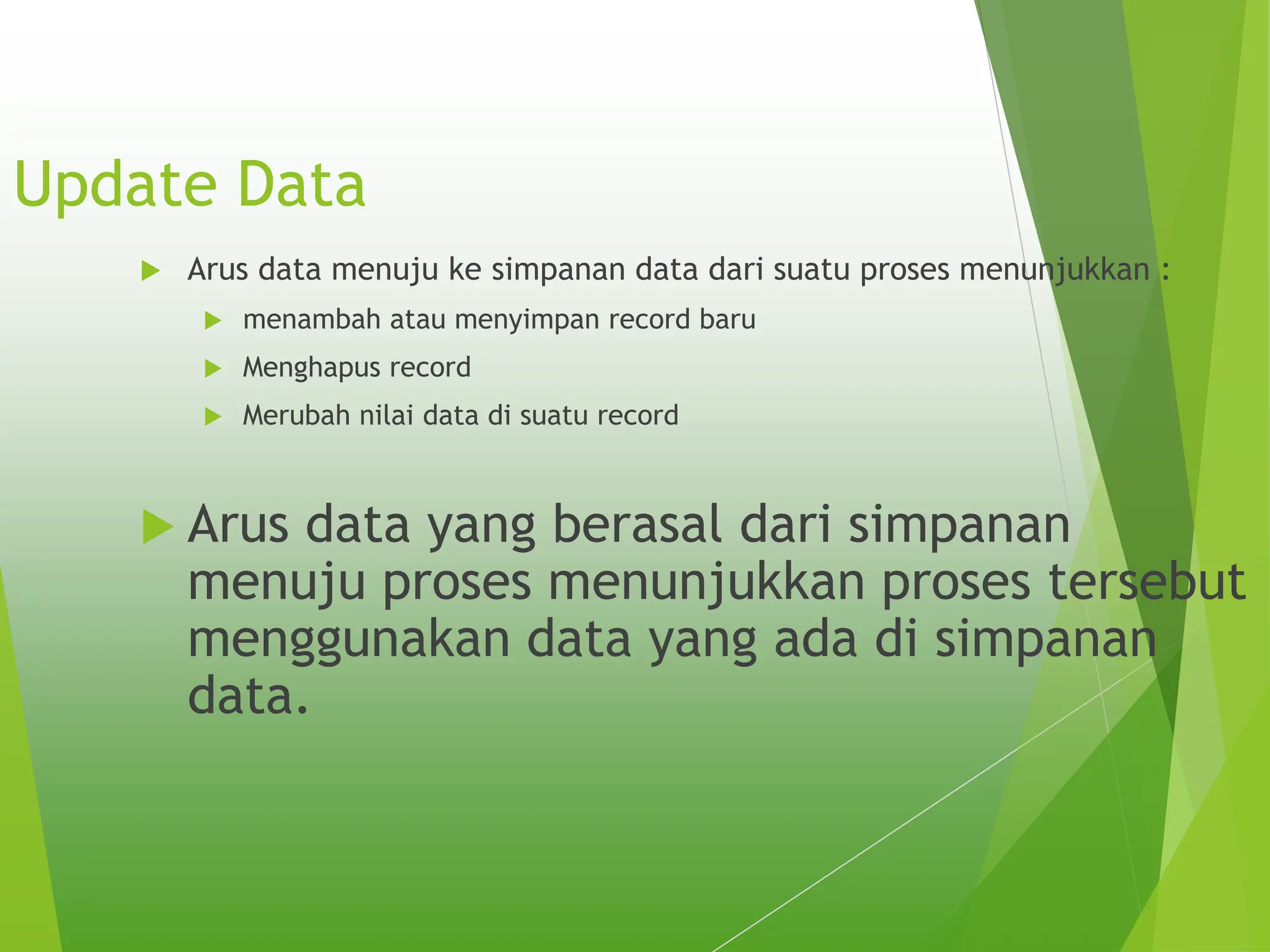

- 20. Update Data Arusdata menuju ke simpanan data dari suatu proses menunjukkan : menambah atau menyimpan record baru Menghapus record Merubah nilai data di suatu record Arus data yang berasal dari simpanan menuju proses menunjukkan proses tersebut menggunakan data yang ada di simpanan data.

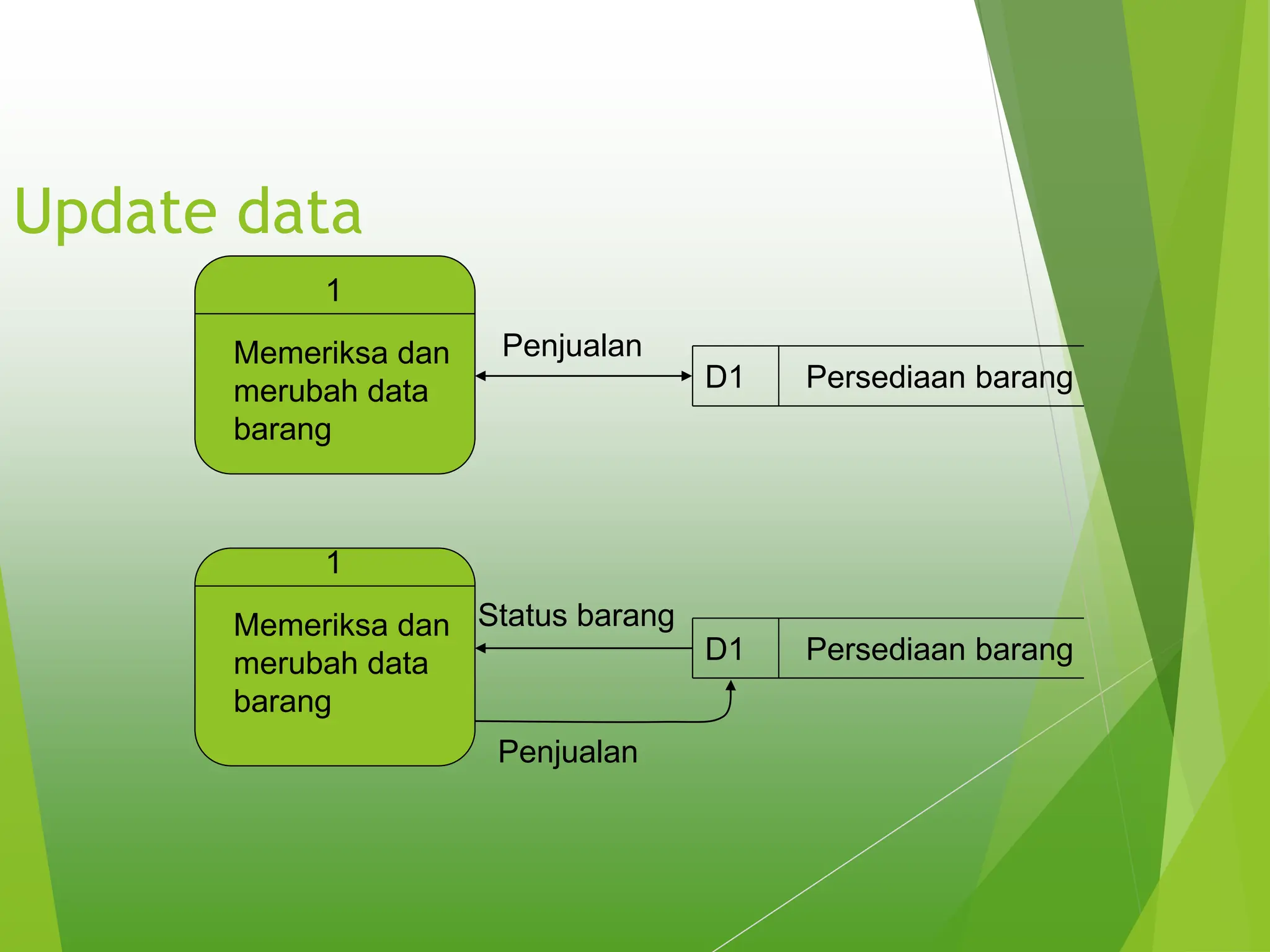

- 21. Update data 1 Memeriksa dan merubahdata barang D1 Persediaan barang Penjualan 1 Memeriksa dan merubah data barang D1 Persediaan barang Status barang Penjualan

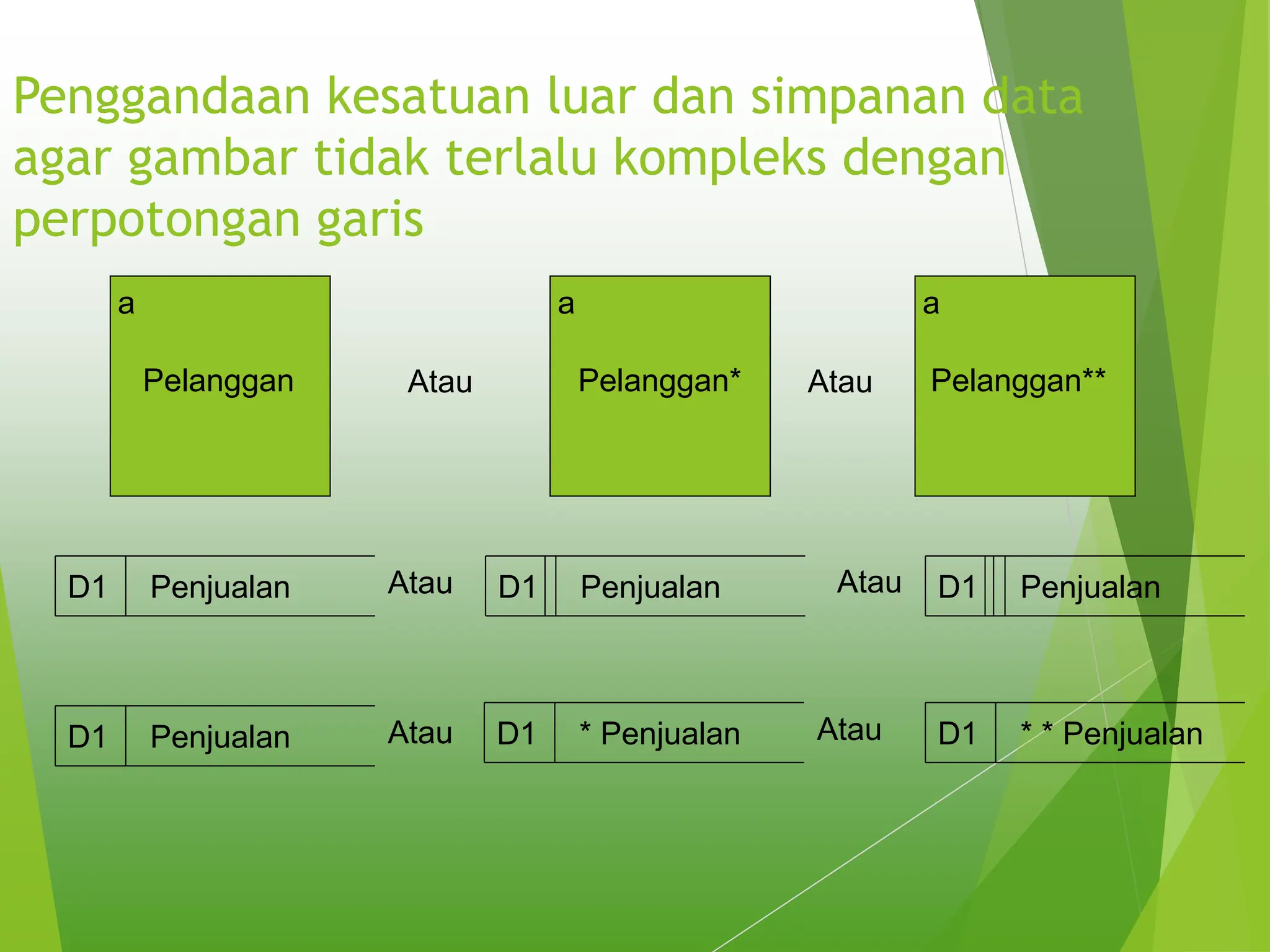

- 22. Penggandaan kesatuan luardan simpanan data agar gambar tidak terlalu kompleks dengan perpotongan garis a Pelanggan Atau a Pelanggan* a Pelanggan** Atau D1 Penjualan D1 Penjualan D1 Penjualan Atau Atau D1 Penjualan Atau D1 * Penjualan Atau D1 * * Penjualan

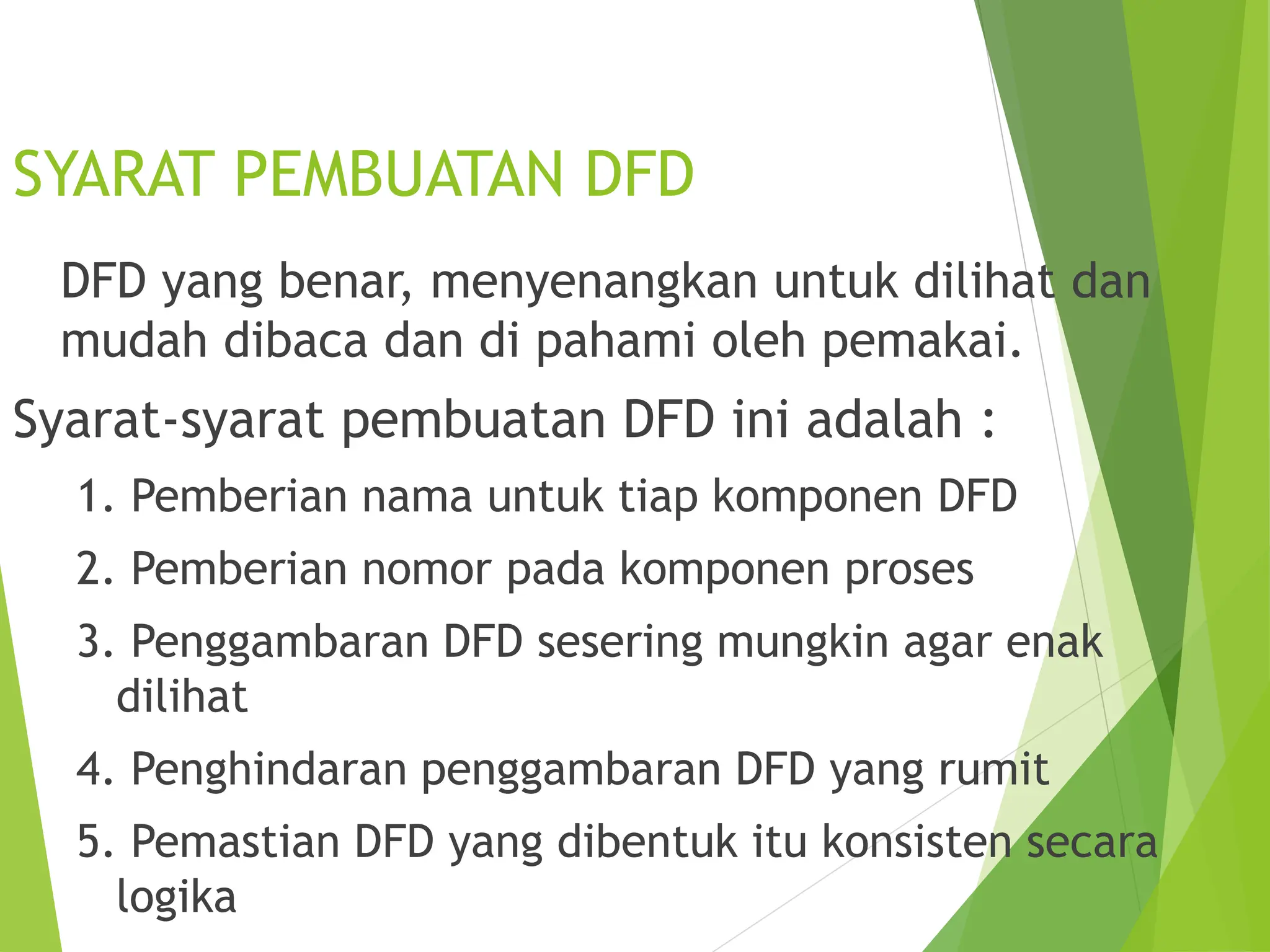

- 23. SYARAT PEMBUATAN DFD DFDyang benar, menyenangkan untuk dilihat dan mudah dibaca dan di pahami oleh pemakai. Syarat-syarat pembuatan DFD ini adalah : 1. Pemberian nama untuk tiap komponen DFD 2. Pemberian nomor pada komponen proses 3. Penggambaran DFD sesering mungkin agar enak dilihat 4. Penghindaran penggambaran DFD yang rumit 5. Pemastian DFD yang dibentuk itu konsisten secara logika

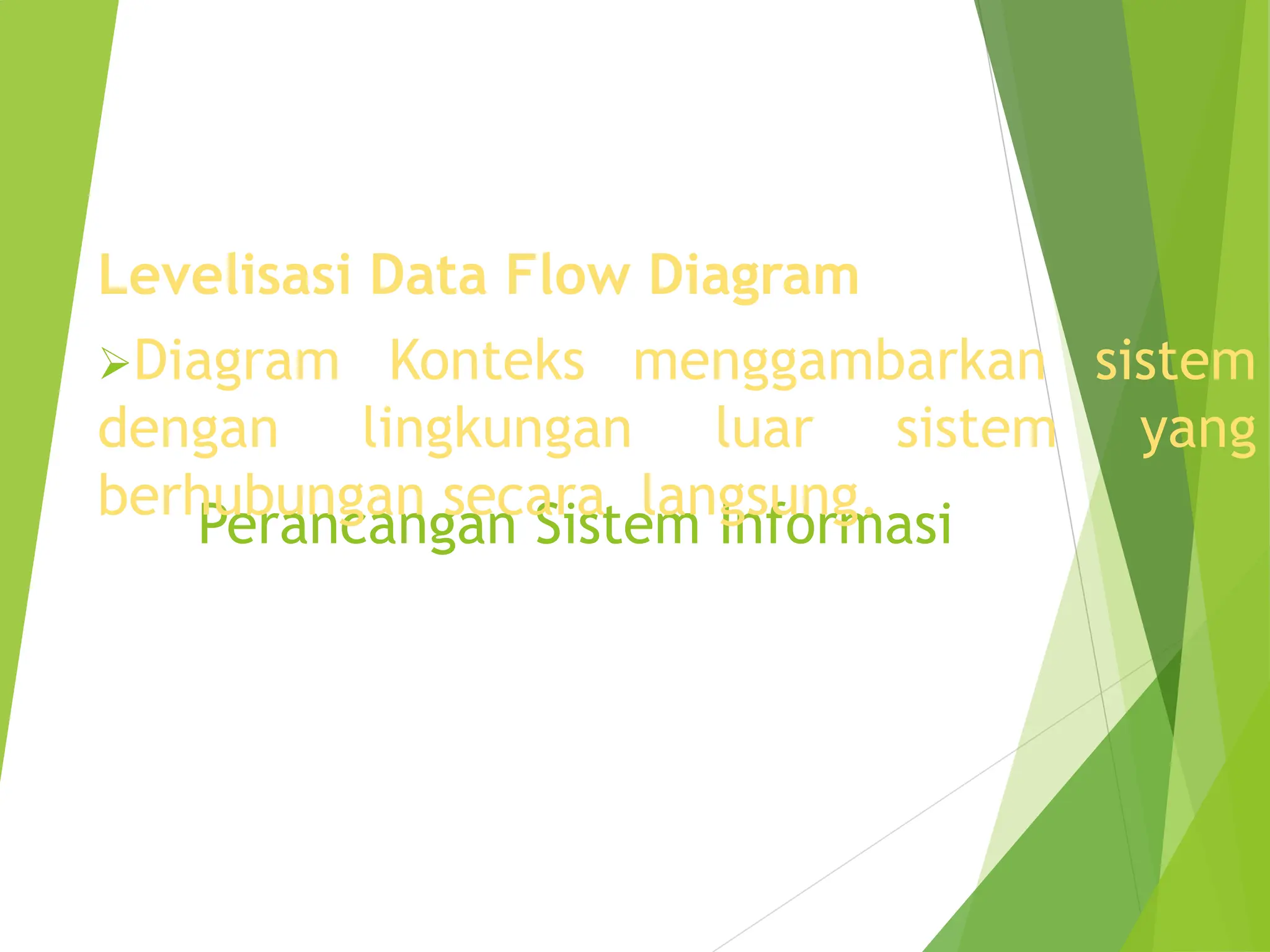

- 24. Perancangan Sistem Informasi LevelisasiData Flow Diagram Diagram Konteks menggambarkan sistem dengan lingkungan luar sistem yang berhubungan secara langsung.

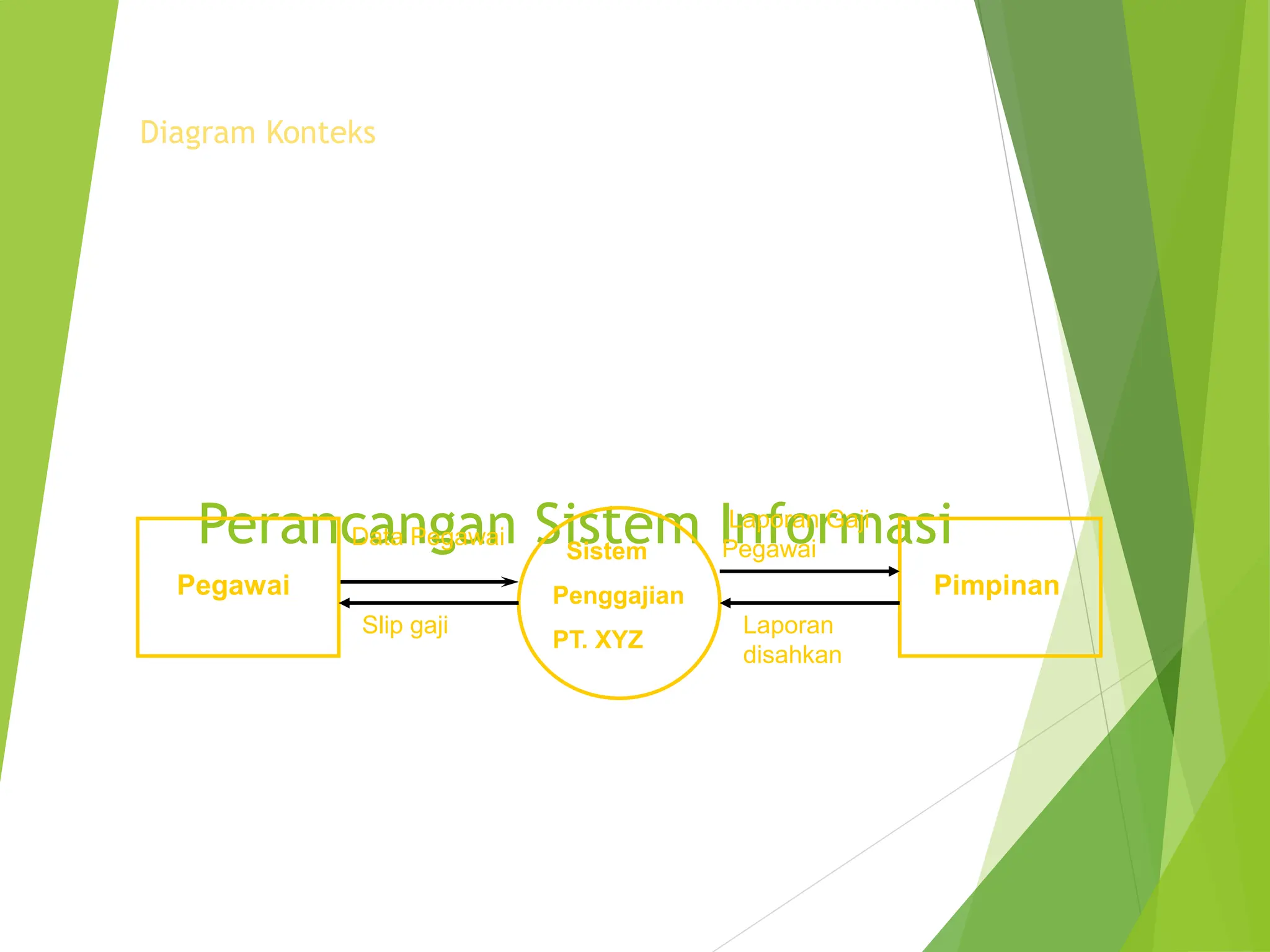

- 25. Perancangan Sistem Informasi DiagramKonteks Sistem Penggajian PT. XYZ Pegawai Slip gaji Laporan Gaji Pegawai Pimpinan Data Pegawai Laporan disahkan

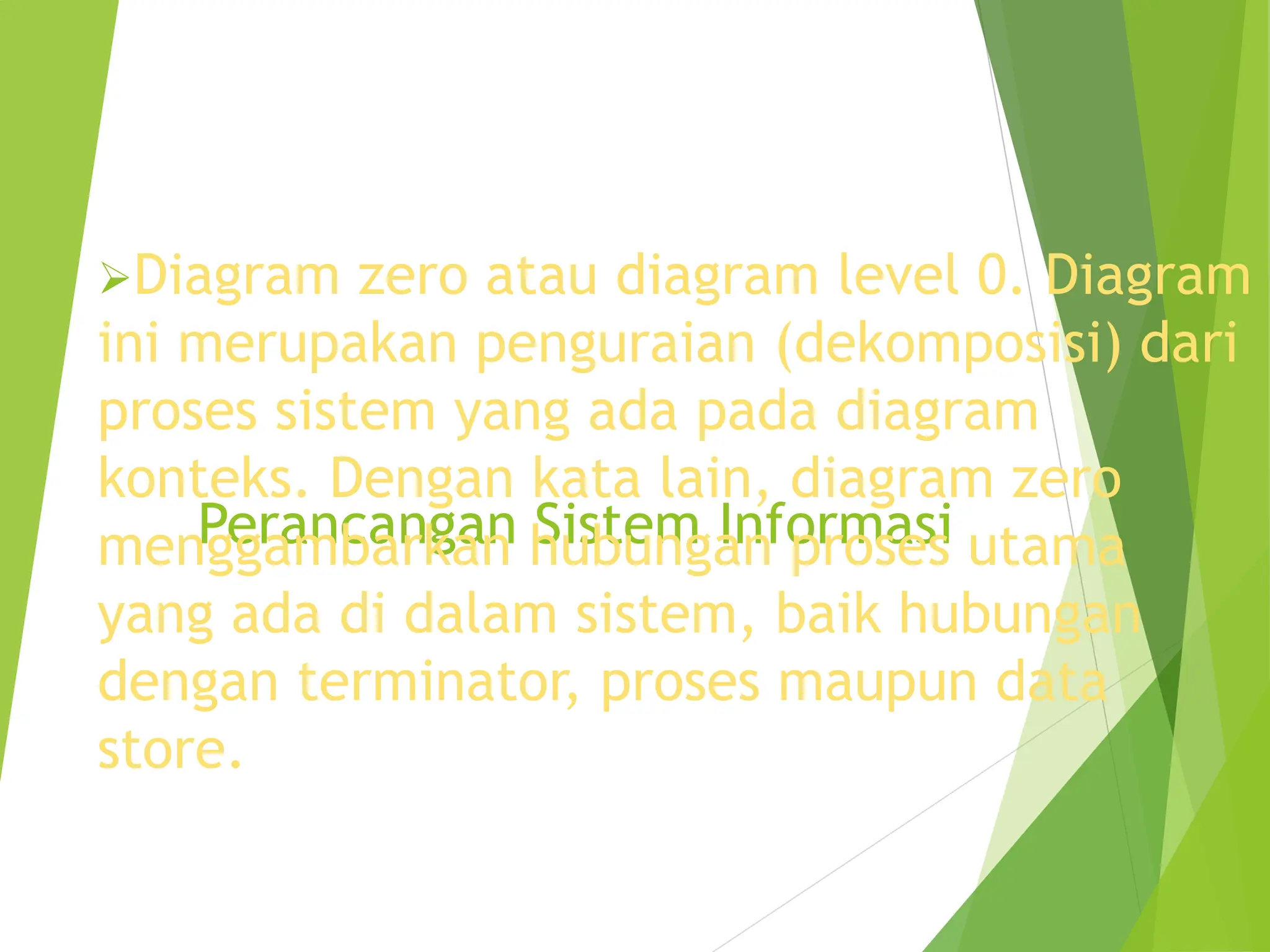

- 26. Perancangan Sistem Informasi Diagramzero atau diagram level 0. Diagram ini merupakan penguraian (dekomposisi) dari proses sistem yang ada pada diagram konteks. Dengan kata lain, diagram zero menggambarkan hubungan proses utama yang ada di dalam sistem, baik hubungan dengan terminator, proses maupun data store.

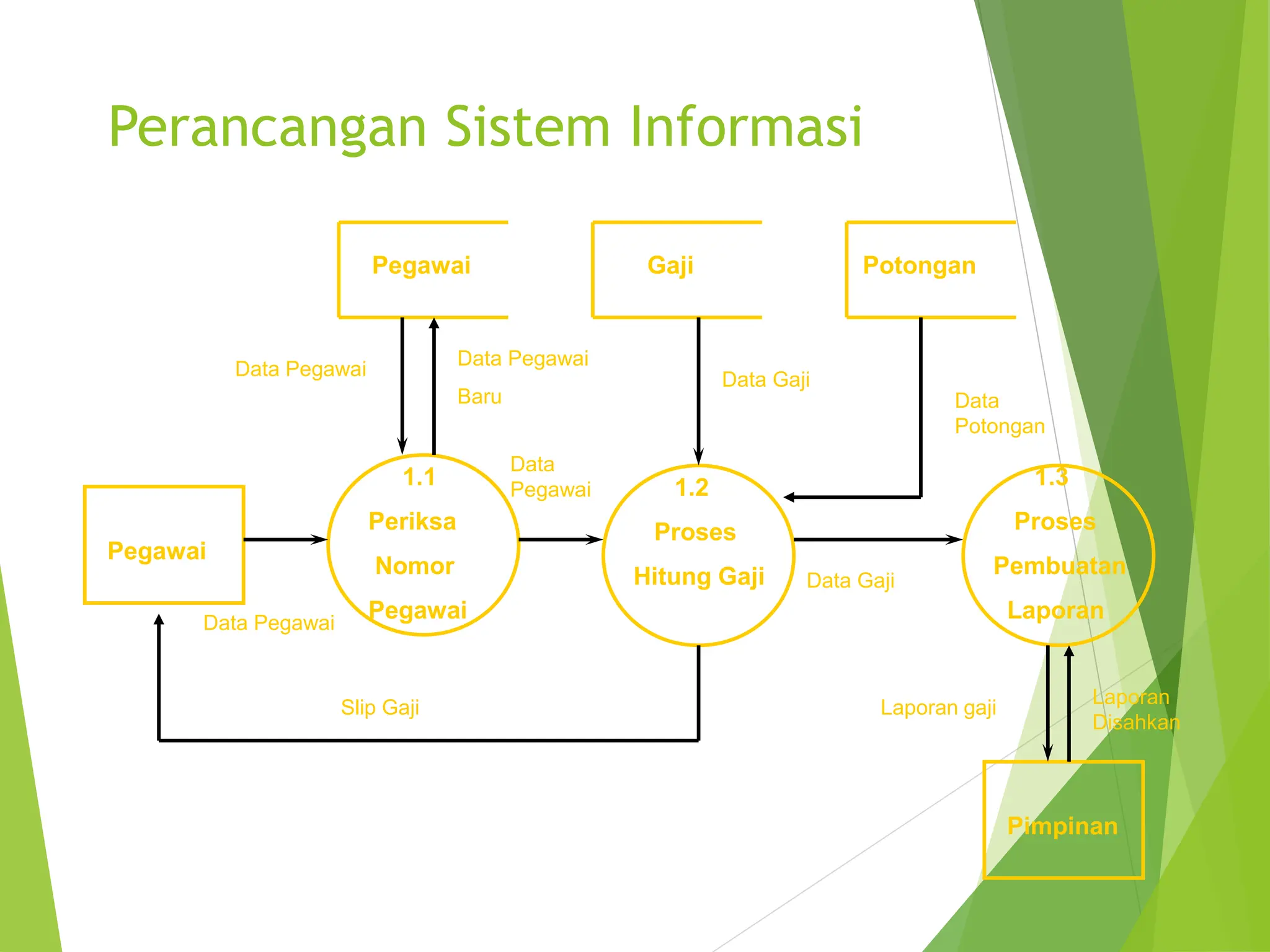

- 27. Perancangan Sistem Informasi 1.1 Periksa Nomor Pegawai 1.2 Proses HitungGaji Pegawai Data Pegawai Gaji Pegawai Slip Gaji Data Potongan Data Pegawai Data Pegawai Baru Data Gaji Data Pegawai Potongan Data Gaji 1.3 Proses Pembuatan Laporan Pimpinan Laporan gaji Laporan Disahkan

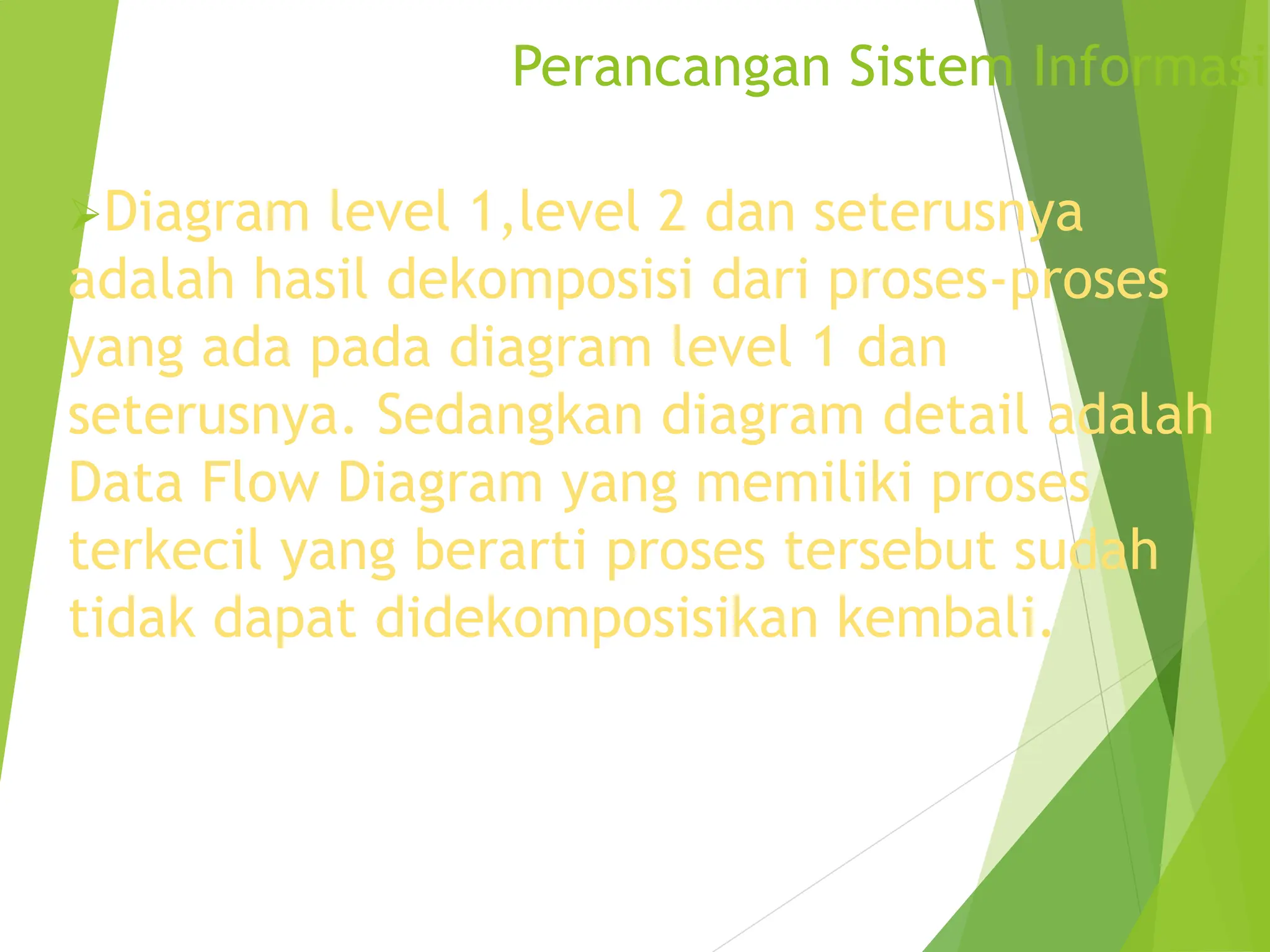

- 28. Perancangan Sistem Informasi Diagramlevel 1,level 2 dan seterusnya adalah hasil dekomposisi dari proses-proses yang ada pada diagram level 1 dan seterusnya. Sedangkan diagram detail adalah Data Flow Diagram yang memiliki proses terkecil yang berarti proses tersebut sudah tidak dapat didekomposisikan kembali.
- 29. a b c x y Context diagram (toplevel ) 1 a b c x y Over view diagram (level 0) 2 4 3 A c D B E Z

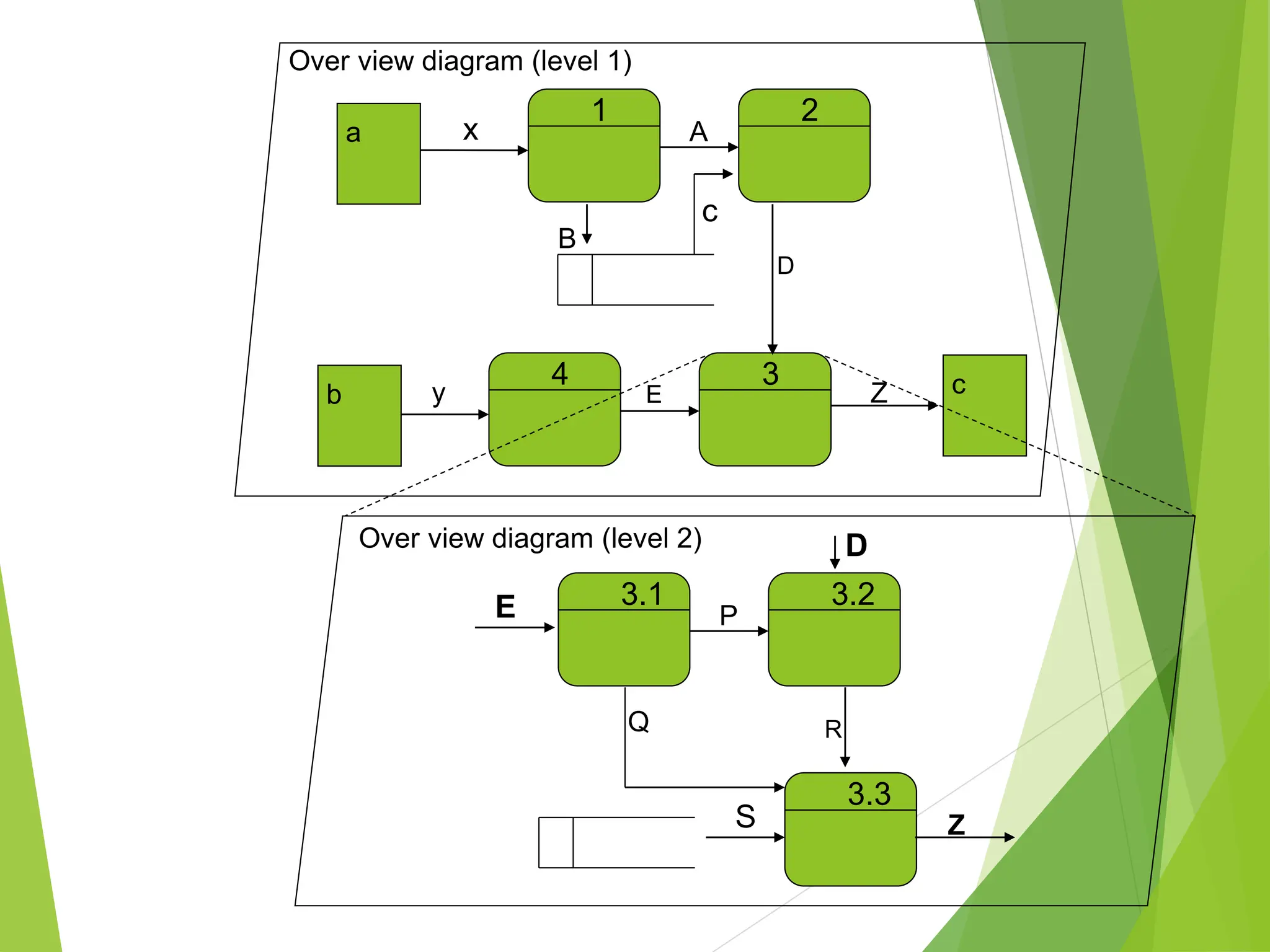

- 30. 1 a b c x y Over viewdiagram (level 1) 2 4 3 A c D B E Z 3.1 3.2 3.3 P R Q Z S E D Over view diagram (level 2)

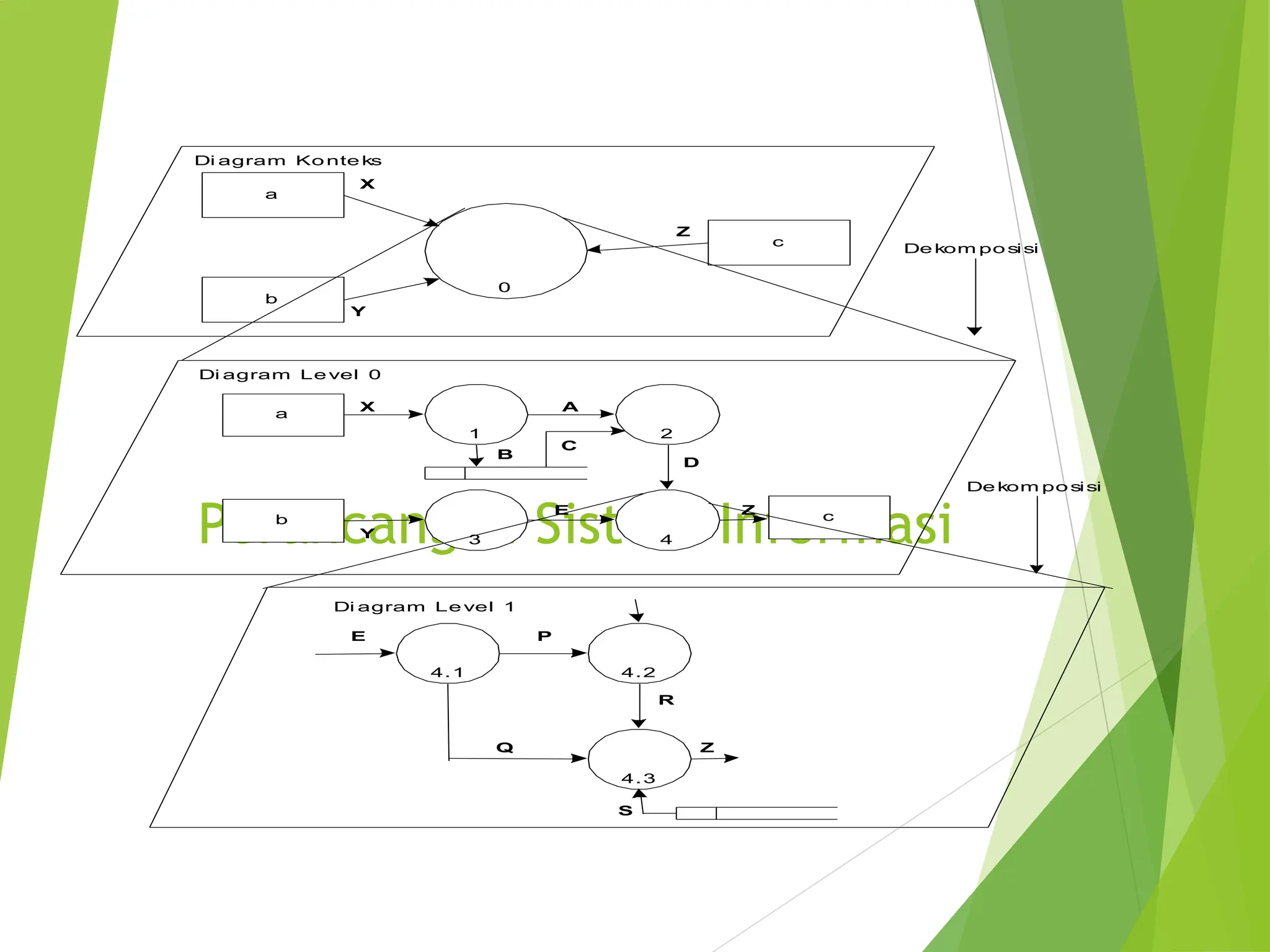

- 31. Perancangan Sistem Informasi 0 a b c X Y Z 1 a 2 3 b 4 c Diagram Ko nte ks De kom po sisi De kom po sisi 4.1 4.2 4.3 Di agram Le vel 0 X Z Y E A B C D Di agram Le vel 1 E P Q R Z S

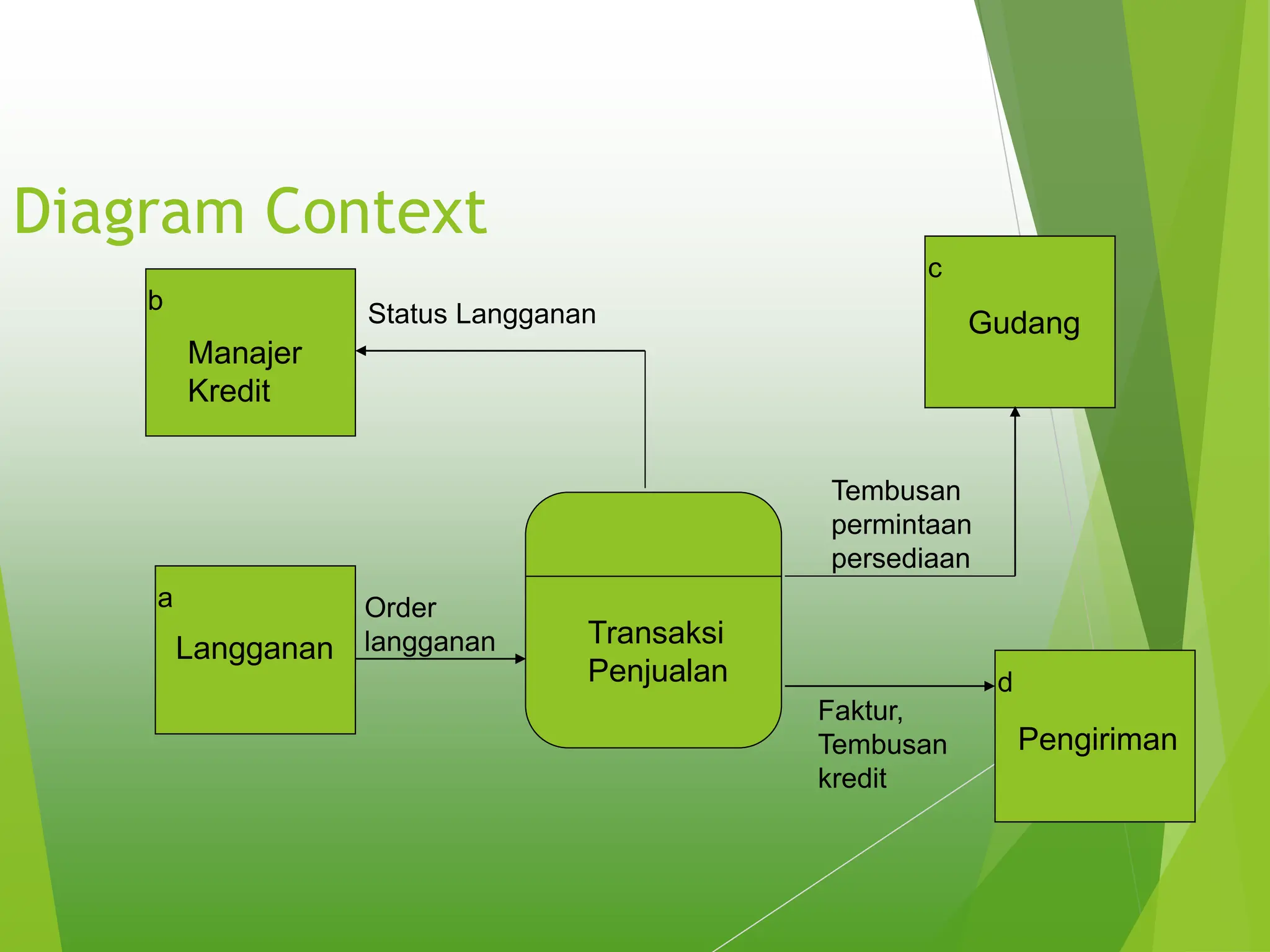

- 32.

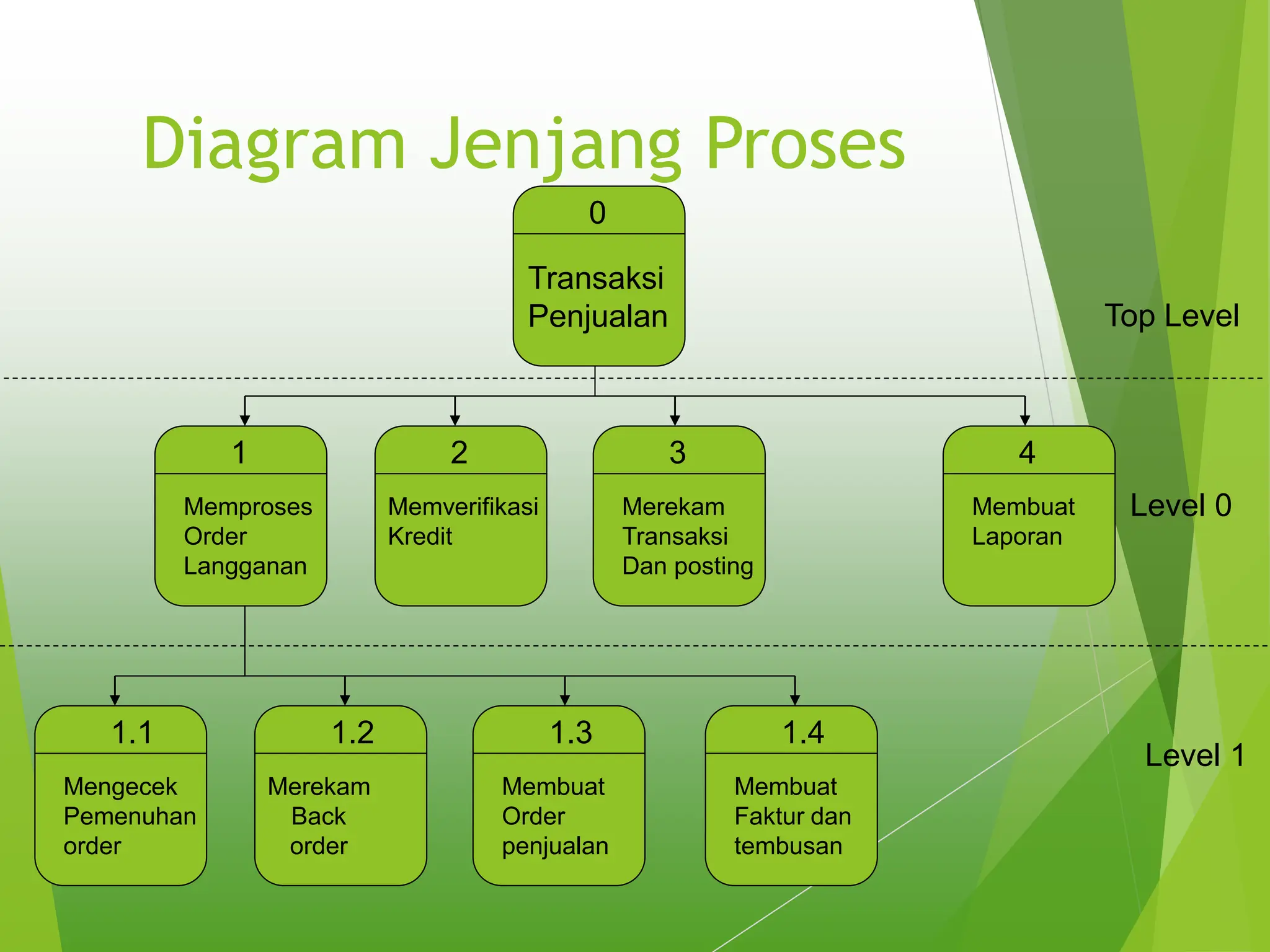

- 33. Diagram Jenjang Proses 0 Transaksi Penjualan 1 Memproses Order Langganan 2 Memverifikasi Kredit 3 Merekam Transaksi Danposting 4 Membuat Laporan 1.1 Mengecek Pemenuhan order 1.2 Merekam Back order 1.3 Membuat Order penjualan Top Level Level 0 Level 1 1.4 Membuat Faktur dan tembusan

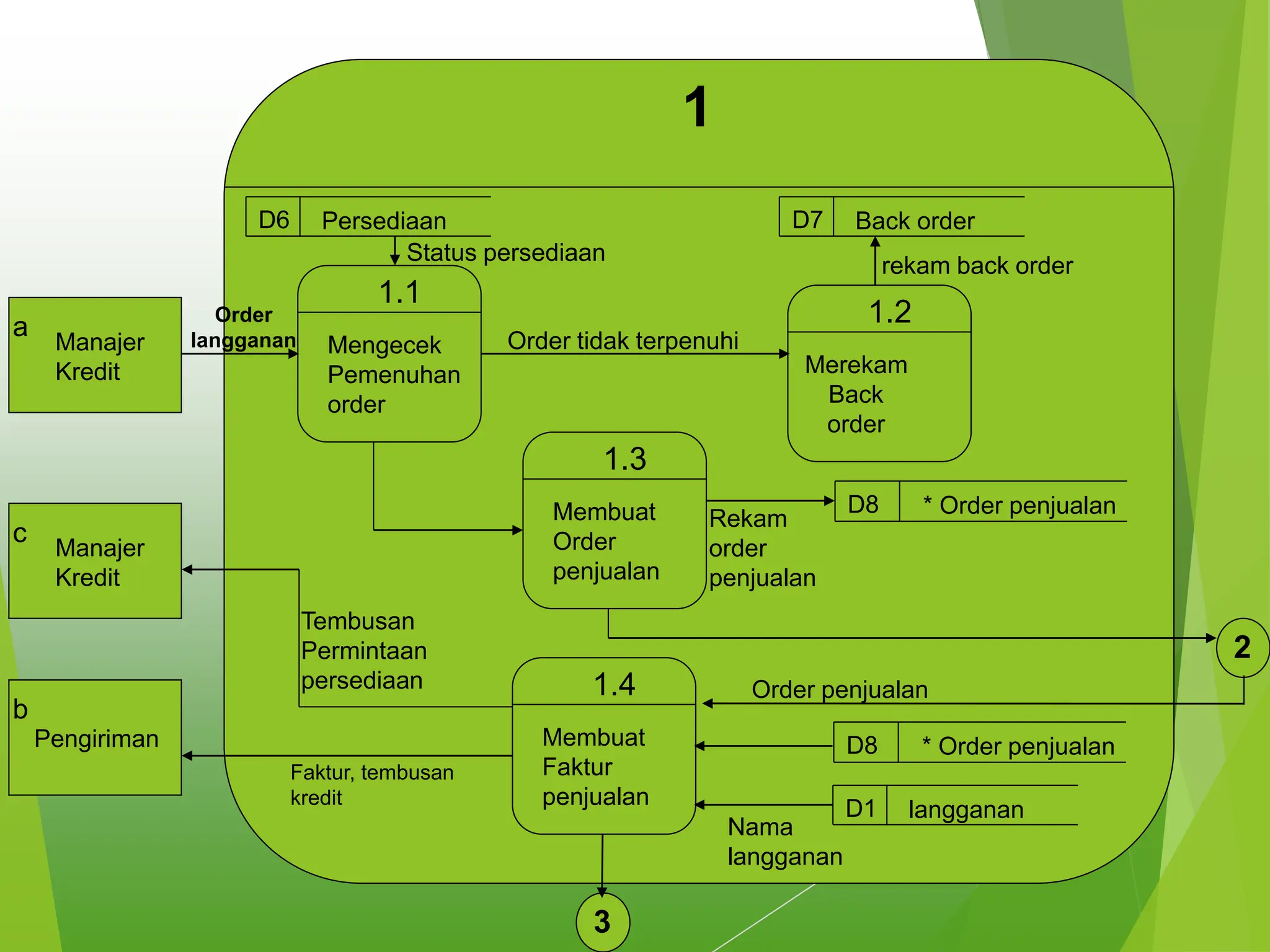

- 34. 1 1.1 Mengecek Pemenuhan order 1.2 Merekam Back order 1.3 Membuat Order penjualan 1.4 Membuat Faktur penjualan a Manajer Kredit c Manajer Kredit b Pengiriman Order langganan Faktur, tembusan kredit Tembusan Permintaan persediaan Order tidakterpenuhi D6 Persediaan Status persediaan D7 Back order rekam back order D8 * Order penjualan Rekam order penjualan 2 D8 * Order penjualan D1 langganan Nama langganan Order penjualan 3

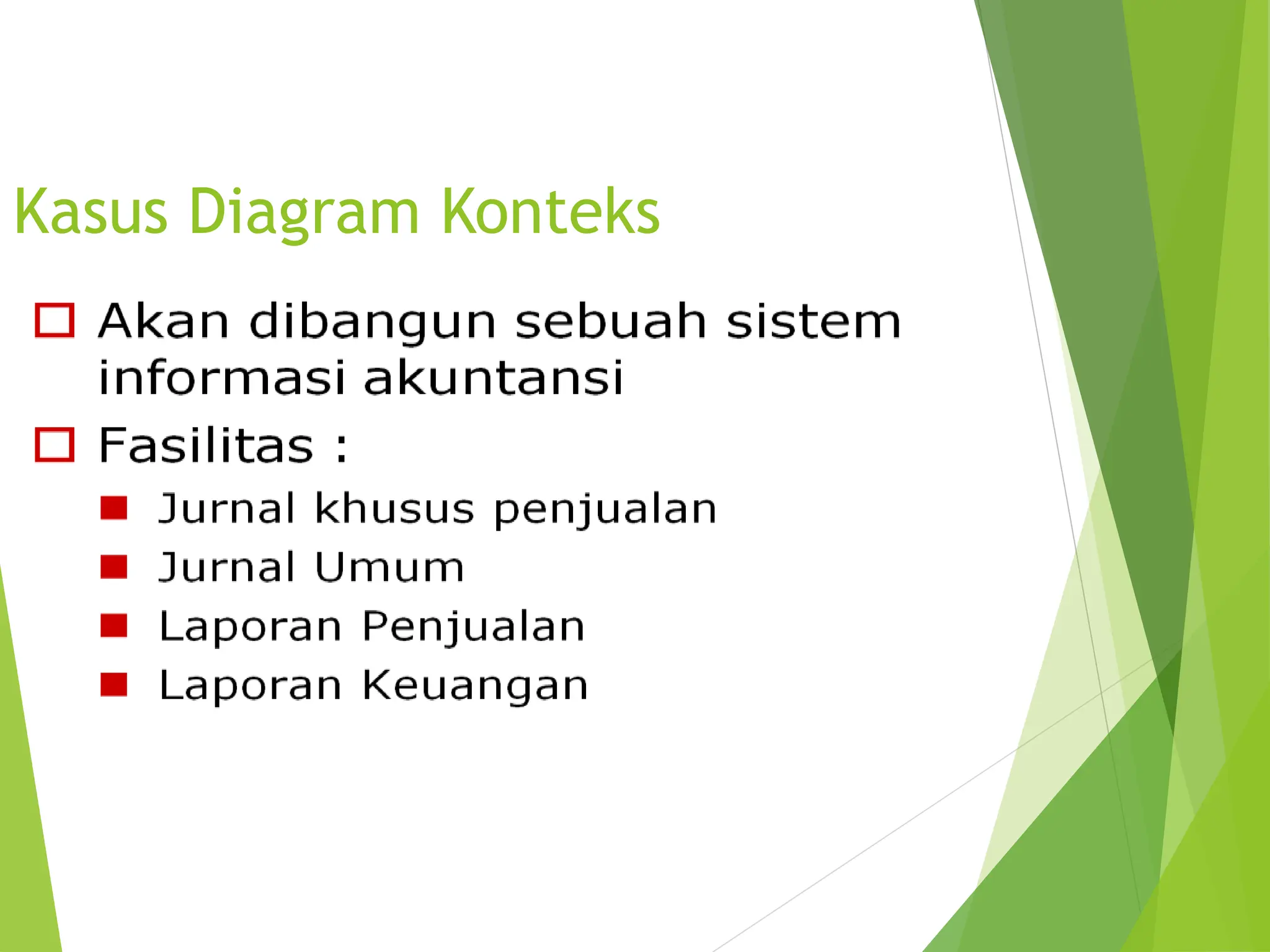

- 35.

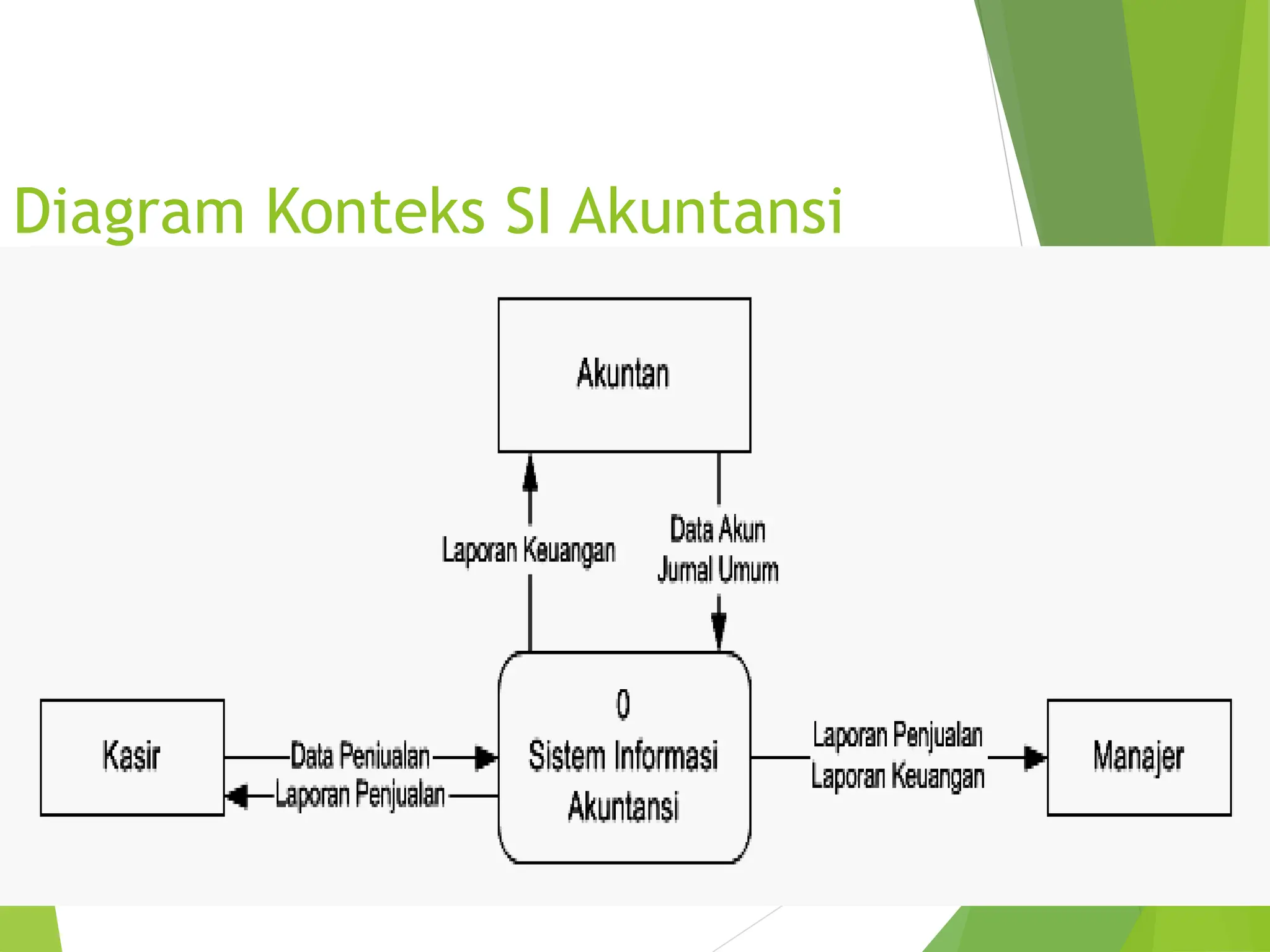

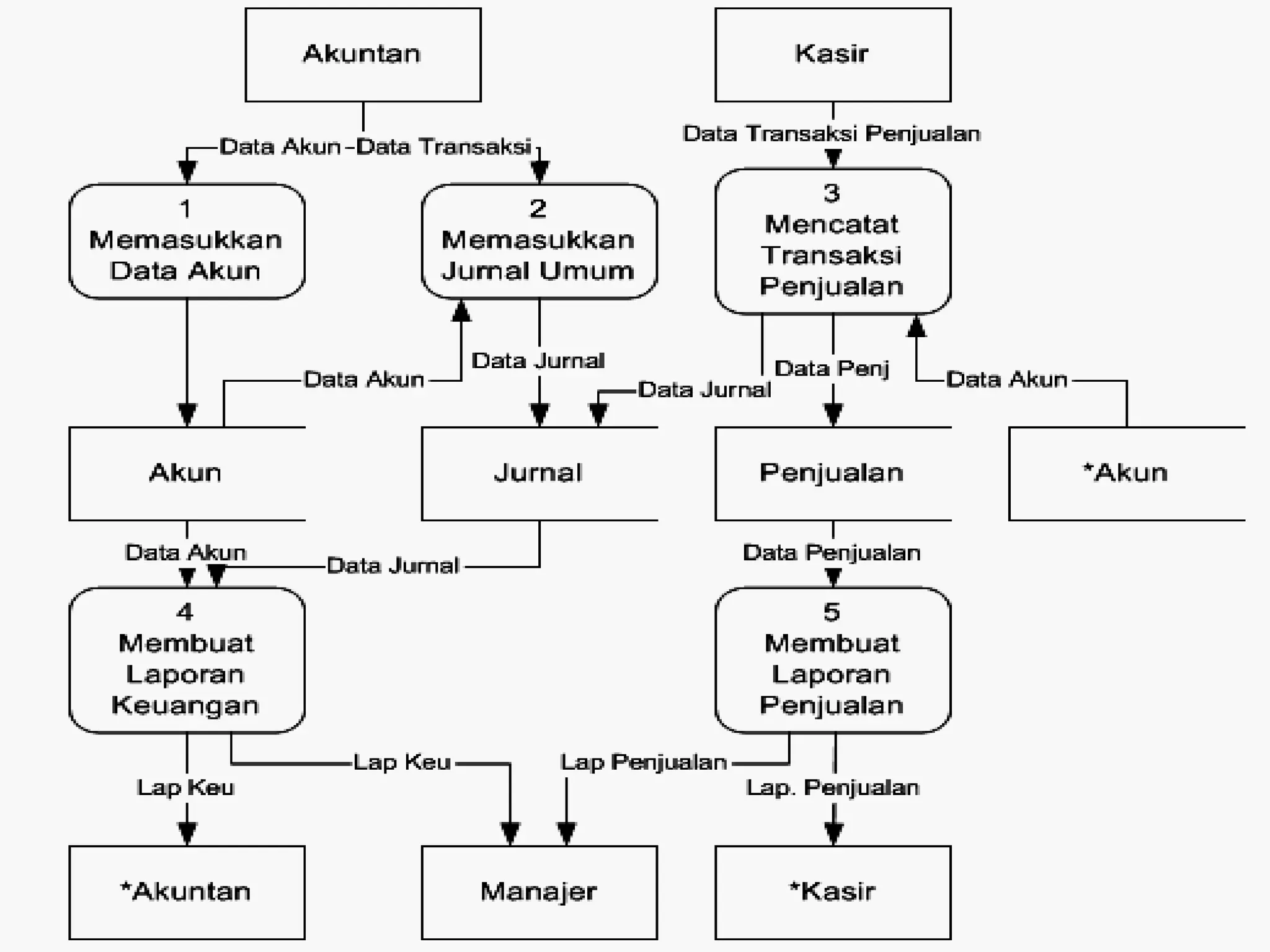

- 36. Diagram Konteks SIAkuntansi

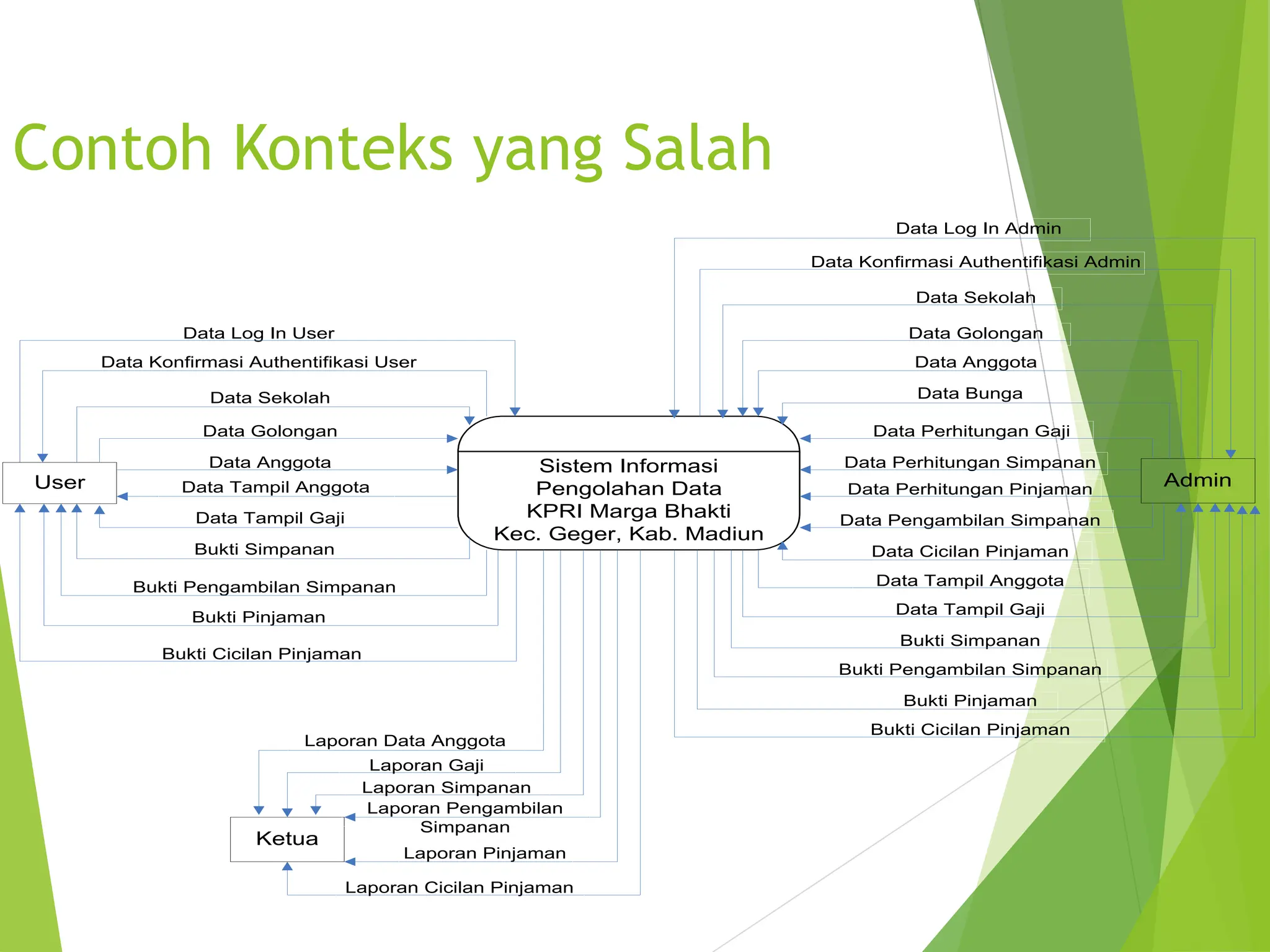

- 38. Contoh Konteks yangSalah Sistem Informasi Pengolahan Data KPRI Marga Bhakti Kec. Geger, Kab. Madiun User Admin Ketua Data Sekolah Data Golongan Data Anggota Bukti Simpanan Bukti Pinjaman Bukti Pengambilan Simpanan Bukti Cicilan Pinjaman Data Tampil Gaji Data Log In User Data Konfirmasi Authentifikasi User Data Log In Admin Data Konfirmasi Authentifikasi Admin Data Sekolah Data Golongan Data Anggota Bukti Simpanan Bukti Pinjaman Bukti Pengambilan Simpanan Bukti Cicilan Pinjaman Data Tampil Gaji Data Perhitungan Gaji Data Perhitungan Simpanan Data Pengambilan Simpanan Data Perhitungan Pinjaman Data Cicilan Pinjaman Data Bunga Data Tampil Anggota Data Tampil Anggota Laporan Data Anggota Laporan Simpanan Laporan Pinjaman Laporan Pengambilan Simpanan Laporan Gaji Laporan Cicilan Pinjaman

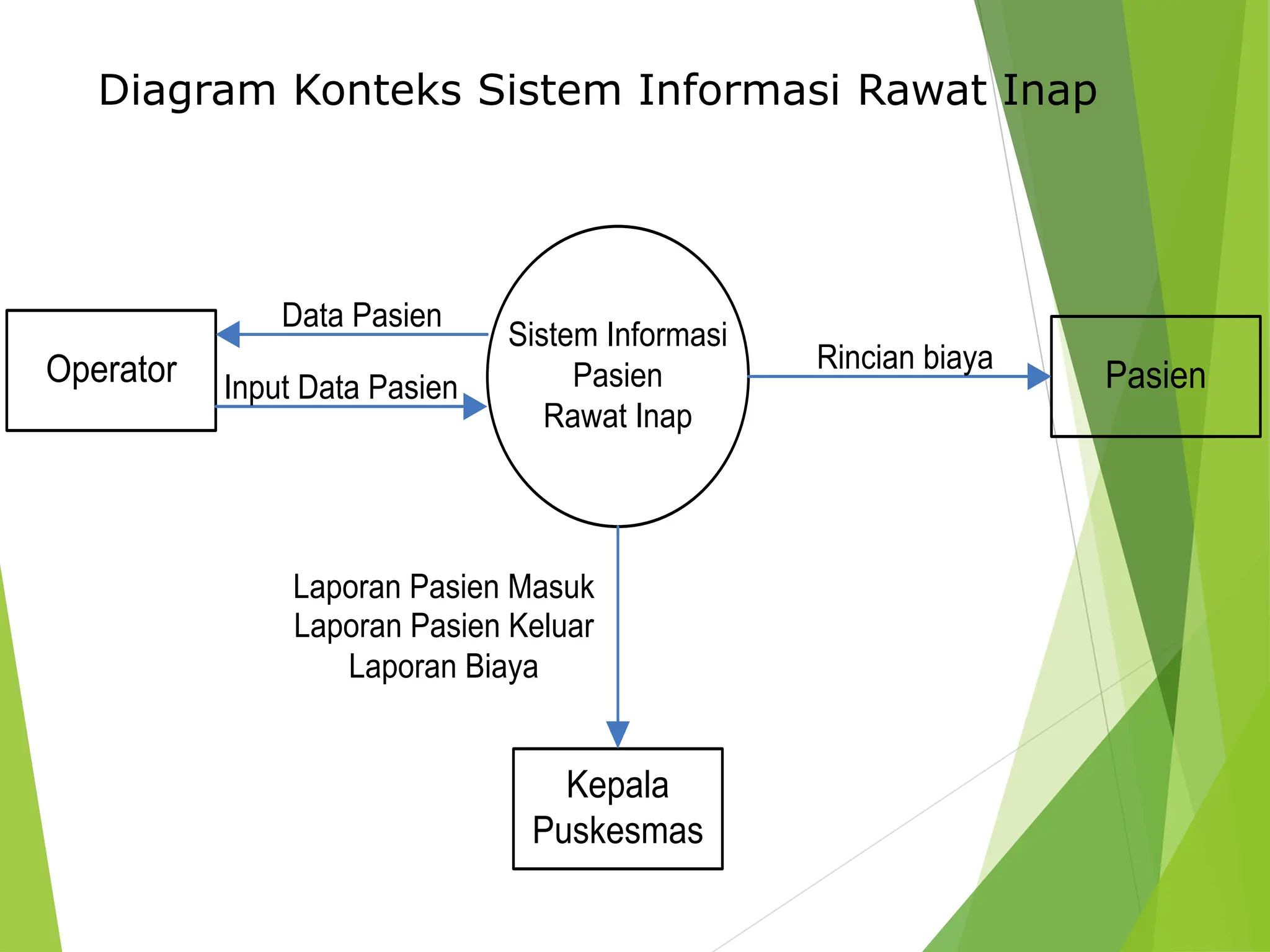

- 39. Operator Sistem Informasi Pasien Rawat Inap Kepala Puskesmas Pasien DataPasien Input Data Pasien Rincian biaya Laporan Pasien Masuk Laporan Pasien Keluar Laporan Biaya Diagram Konteks Sistem Informasi Rawat Inap

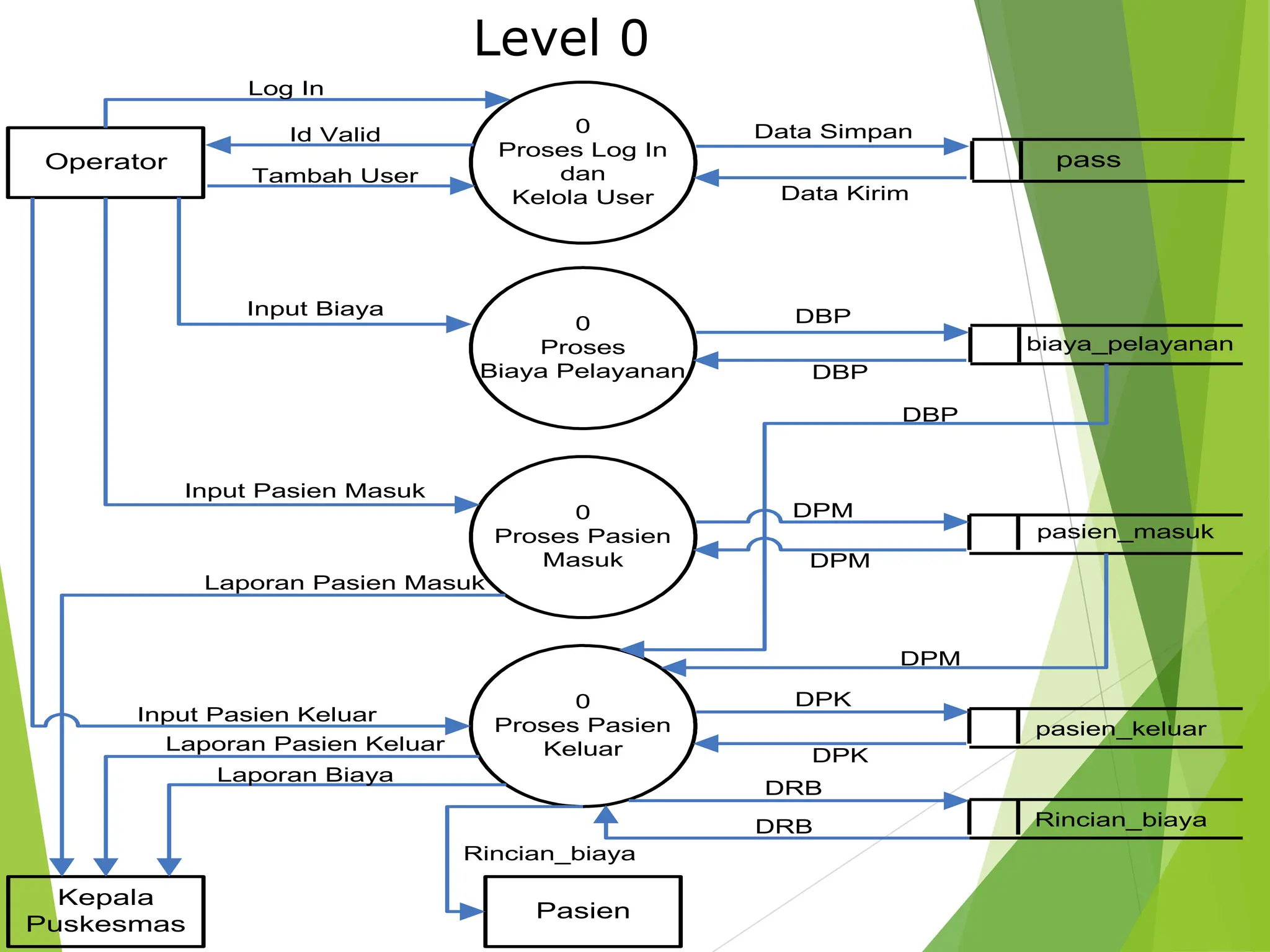

- 40. Operator 0 Proses Log In dan KelolaUser Log In Id Valid Tambah User Data Simpan Data Kirim pass 0 Proses Biaya Pelayanan 0 Proses Pasien Keluar 0 Proses Pasien Masuk biaya_pelayanan pasien_masuk pasien_keluar DBP DBP DPM DPM DPK DPK Input Biaya Input Pasien Keluar Input Pasien Masuk Kepala Puskesmas DBP DPM Rincian_biaya DRB DRB Pasien Rincian_biaya Laporan Pasien Masuk Laporan Pasien Keluar Laporan Biaya Level 0

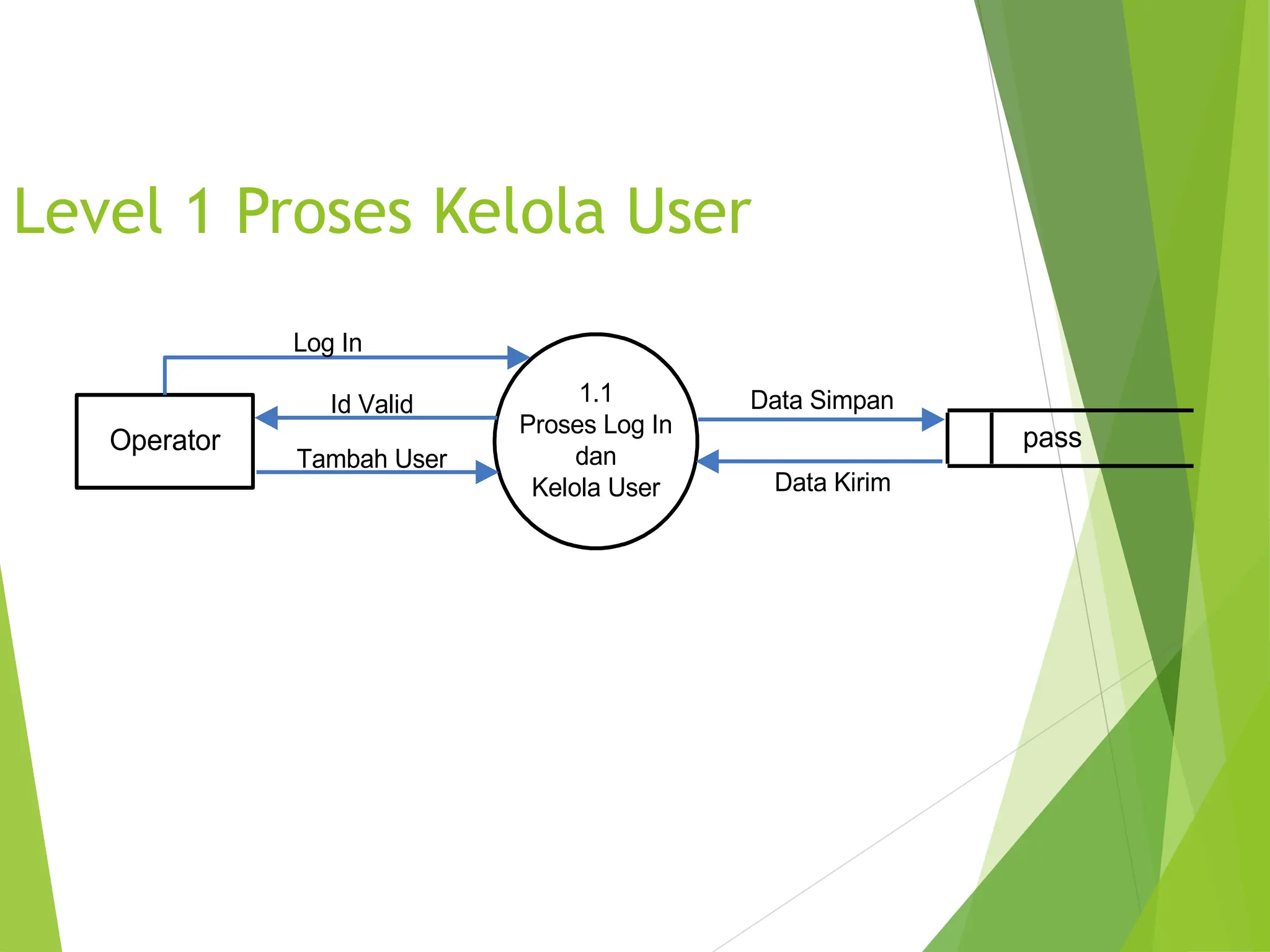

- 41. Level 1 ProsesKelola User Operator 1.1 Proses Log In dan Kelola User Log In Id Valid Tambah User Data Simpan Data Kirim pass

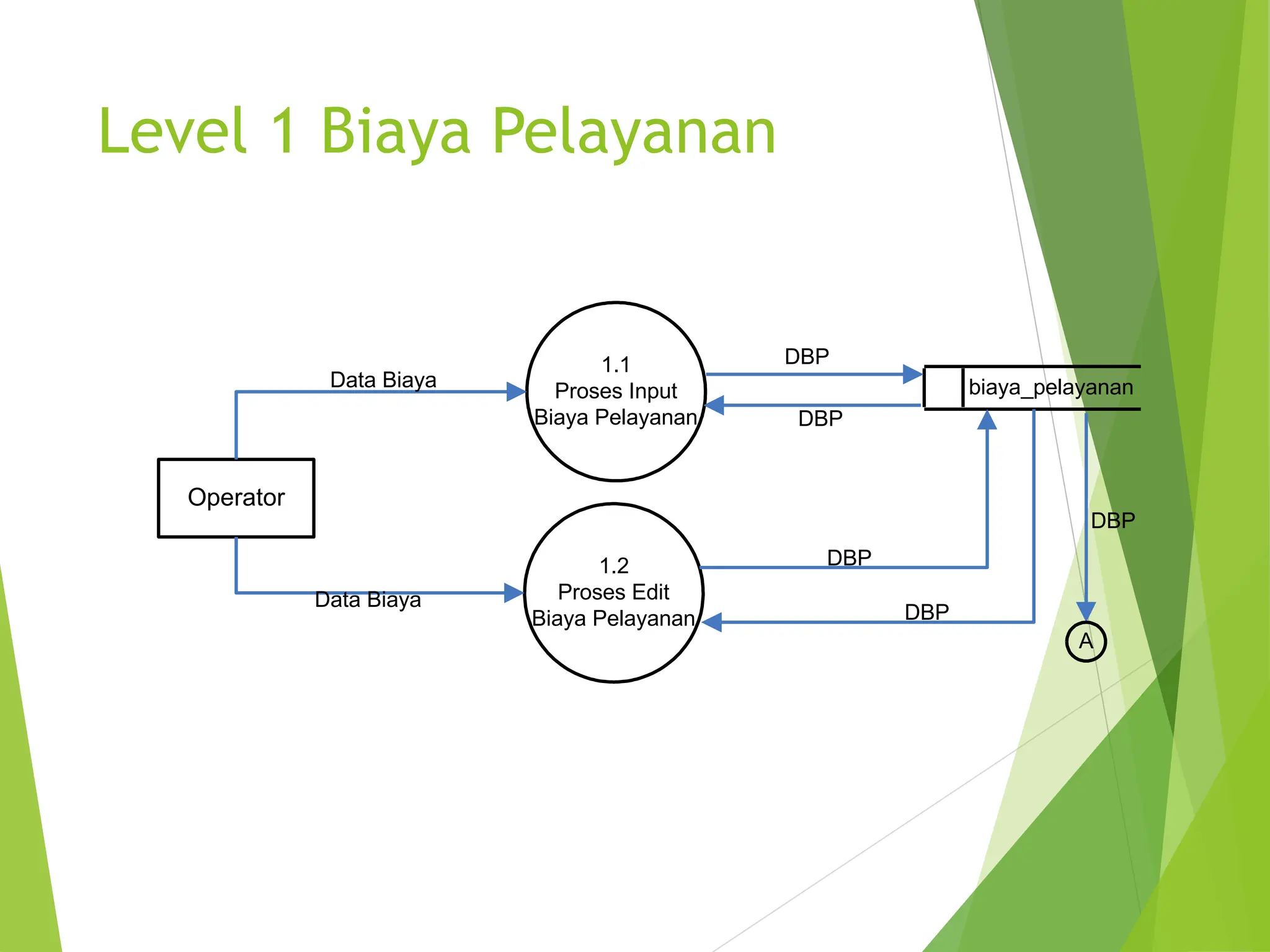

- 42. Level 1 BiayaPelayanan 1.1 Proses Input Biaya Pelayanan biaya_pelayanan DBP DBP Operator 1.2 Proses Edit Biaya Pelayanan DBP DBP Data Biaya Data Biaya A DBP

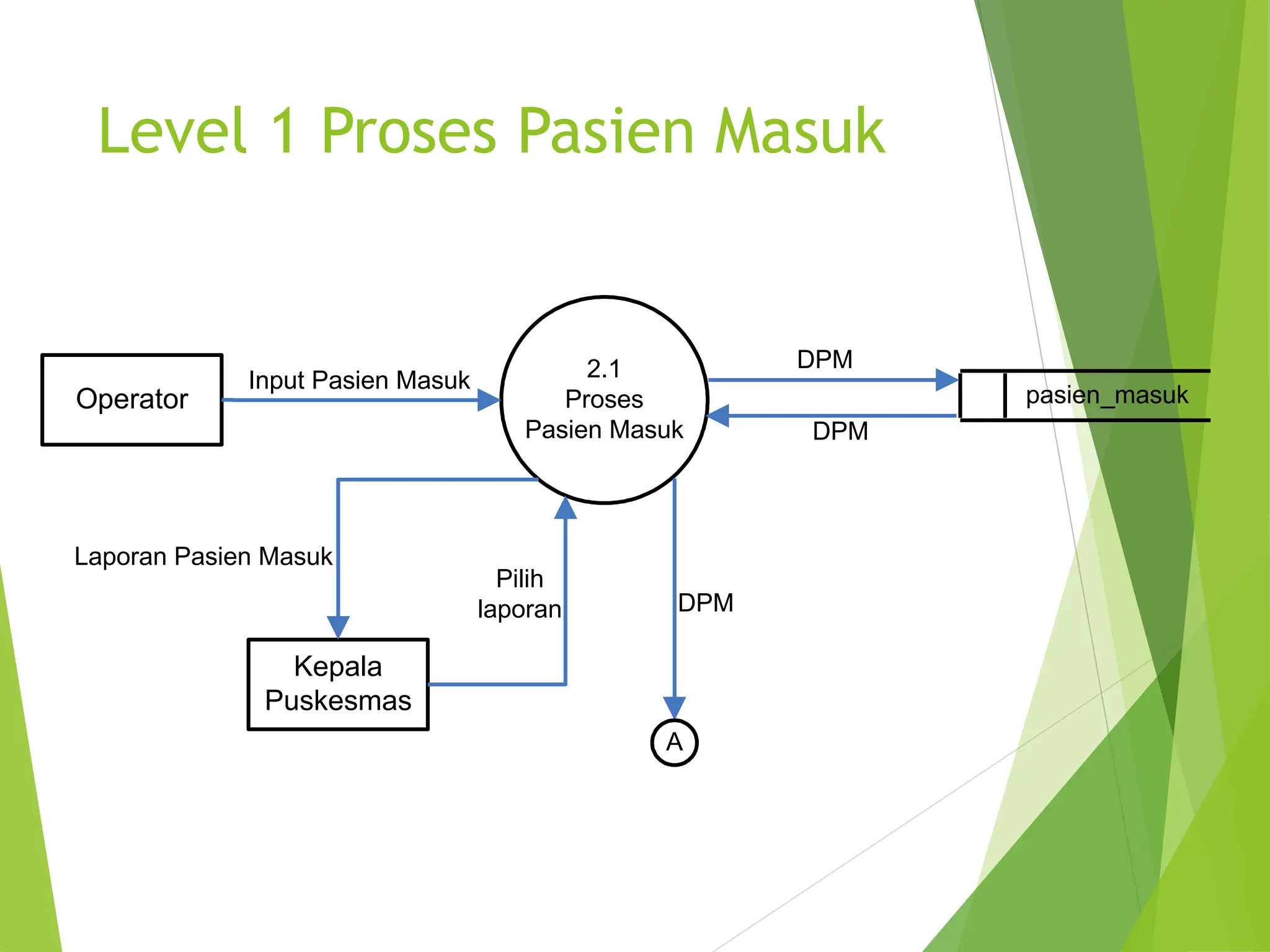

- 43. Level 1 ProsesPasien Masuk 2.1 Proses Pasien Masuk pasien_masuk DPM DPM Operator Input Pasien Masuk A DPM Kepala Puskesmas Laporan Pasien Masuk Pilih laporan

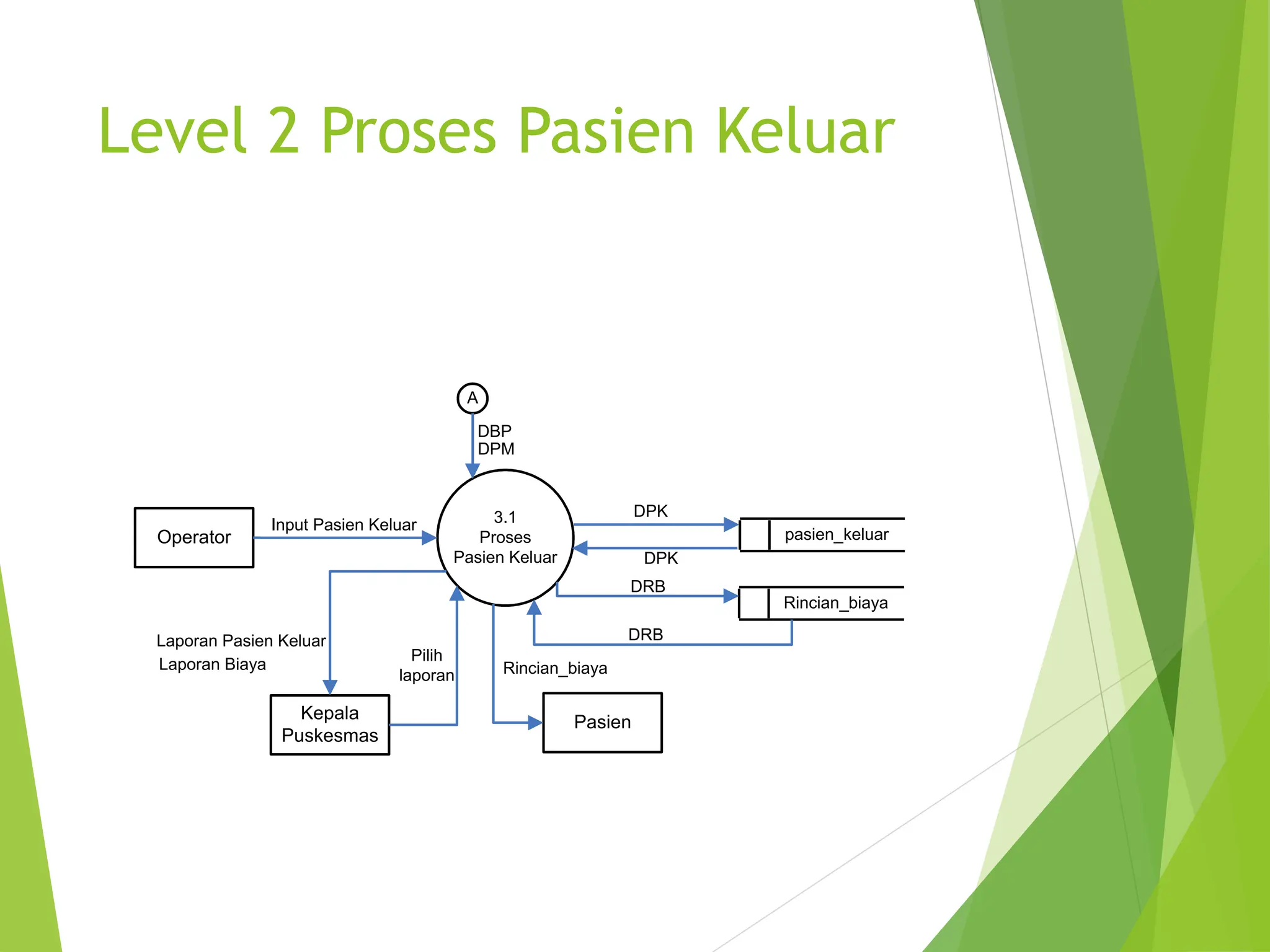

- 44. Level 2 ProsesPasien Keluar 3.1 Proses Pasien Keluar pasien_keluar DPK DPK Operator Input Pasien Keluar A Rincian_biaya Kepala Puskesmas Laporan Pasien Keluar Pilih laporan Pasien Rincian_biaya DRB DRB Laporan Biaya DBP DPM
