Curs practic

M1- Noţiuni generale folosite în electrotehnică: marcare rezistoare, condensatori, bobine, cabluri,etc.
Simboluri internaţionale utilizate în electrotehnică

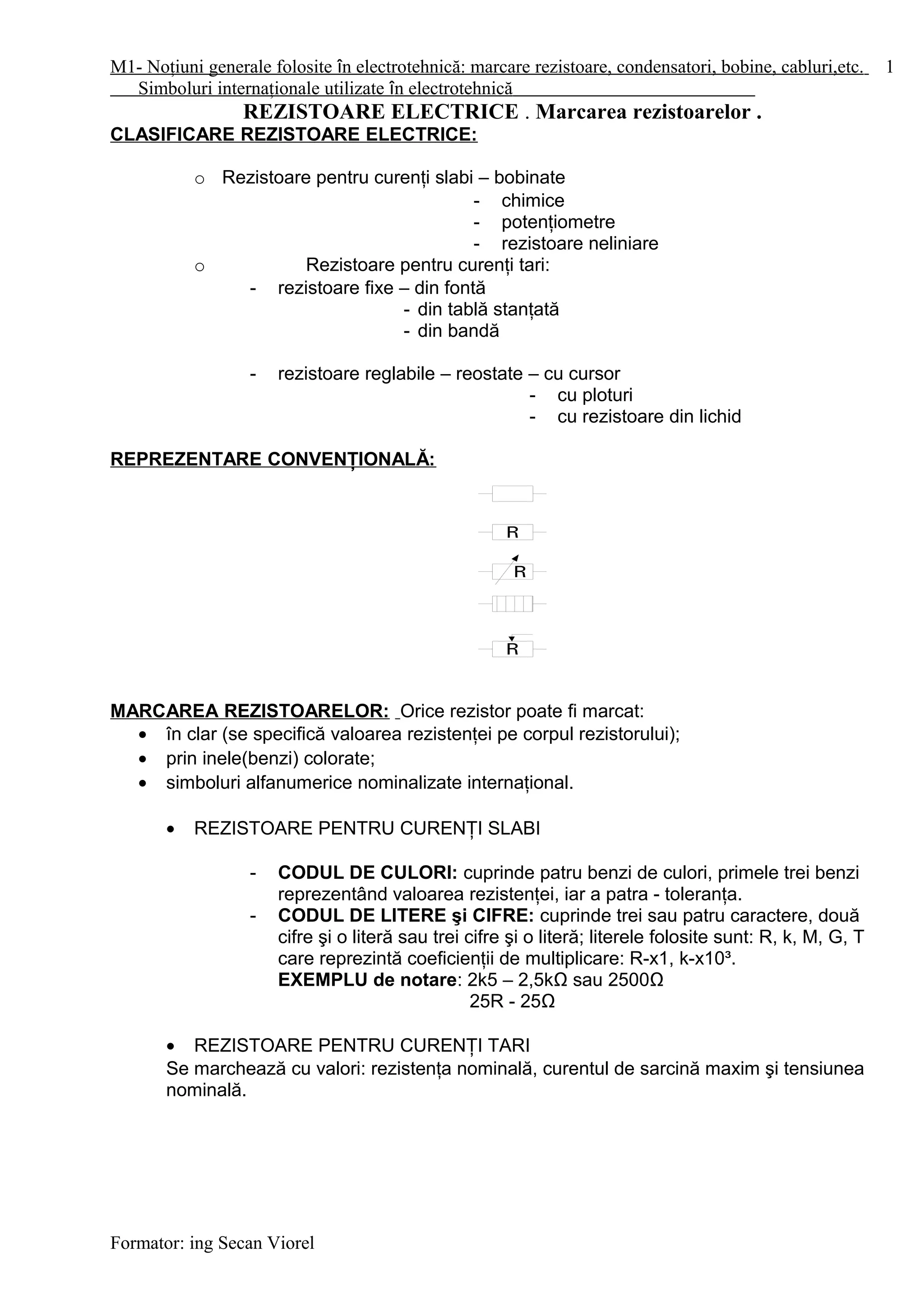

REZISTOARE ELECTRICE . Marcarea rezistoarelor .
CLASIFICARE REZISTOARE ELECTRICE:
o Rezistoare pentru curenţi slabi – bobinate
- chimice
- potenţiometre
- rezistoare neliniare
o Rezistoare pentru curenţi tari:
- rezistoare fixe – din fontă
- din tablă stanţată
- din bandă
- rezistoare reglabile – reostate – cu cursor
- cu ploturi
- cu rezistoare din lichid
REPREZENTARE CONVENŢIONALĂ:
MARCAREA REZISTOARELOR: Orice rezistor poate fi marcat:
• în clar (se specifică valoarea rezistenţei pe corpul rezistorului);
• prin inele(benzi) colorate;
• simboluri alfanumerice nominalizate internaţional.
• REZISTOARE PENTRU CURENŢI SLABI
- CODUL DE CULORI: cuprinde patru benzi de culori, primele trei benzi
reprezentând valoarea rezistenţei, iar a patra - toleranţa.
- CODUL DE LITERE şi CIFRE: cuprinde trei sau patru caractere, două
cifre şi o literă sau trei cifre şi o literă; literele folosite sunt: R, k, M, G, T
care reprezintă coeficienţii de multiplicare: R-x1, k-x10³.
EXEMPLU de notare: 2k5 – 2,5kΩ sau 2500Ω
25R - 25Ω
• REZISTOARE PENTRU CURENŢI TARI
Se marchează cu valori: rezistenţa nominală, curentul de sarcină maxim şi tensiunea
nominală.
Formator: ing Secan Viorel
1

MARCAREA ÎN CLAR A REZISTOARELOR:
În mod obligatoriu, pe rezistor va apărea următoarele caracteristici:
- rezistenţa nominală (Rn) cu unitatea ei de măsură inscripţionată în clar;
- toleranţa valorii nominale [%], în clar, în cod literar sau de culori;
- puterea disipată nominală, Pdn (opţional);
- coeficientul de temperatură al rezistenţei (opţional);
- tensiunea nominală, Un (opţional).
CODUL CULORILOR PENTRU REZISTOARE:
LA REZISTOARE MARCATE CU 4 CULORI
banda 1 - prima cifră semnificativă
banda 2 - a doua cifră semnificativă
banda 3 - ordinul de multiplicare
banda 4 - toleranta valorii
culoarea banda 1 banda 2 banda 3 banda 4
Negru 0 0 x 1
Maro 1 1 x 10
Rosu 2 2 x 100
Portocaliu 3 3 x 1,000
Galben 4 4 x 10,000
Verde 5 5 x 100,000
Albastru 6 6 x 10^6
Violet 7 7 x 10^7
Gri 8 8 x 10^8
Alb 9 9 x 10^9
Auriu x 0.1 5%
Argintiu x 0.01 10%
fără culoare 20%
OBS:
1) pentru toleranţa de 20% există, practic, doar trei inele colorate marcate pe rezistor.
2) citirea se face începând cu banda cea mai apropiată de unul dintre terminale.
Exemple de rezistoare marcate cu 4 inele colorate:
rezistor
82 Ω,
toleranta
5%
banda 1 [ gri ] -> 8
banda 2 [roşu] -> 2
banda 3 [negru] -> x1 => valoarea 82x1 = 82 ohm
banda 4 [auriu] -> toleranta 5%
2

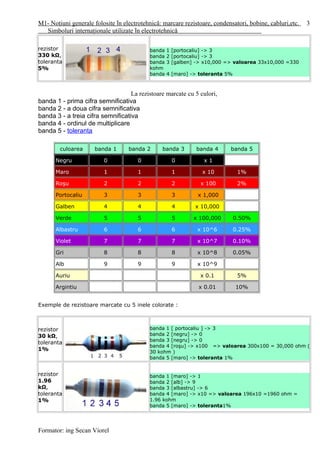

rezistor
330 kΩ,
toleranta
5%
banda 1 [portocaliu] -> 3
banda 2 [portocaliu] -> 3
banda 3 [galben] -> x10,000 => valoarea 33x10,000 =330
kohm
banda 4 [maro] -> toleranta 5%
La rezistoare marcate cu 5 culori,
banda 1 - prima cifra semnificativa
banda 2 - a doua cifra semnificativa
banda 3 - a treia cifra semnificativa
banda 4 - ordinul de multiplicare
banda 5 - toleranta
culoarea banda 1 banda 2 banda 3 banda 4 banda 5
Negru 0 0 0 x 1
Maro 1 1 1 x 10 1%
Roşu 2 2 2 x 100 2%
Portocaliu 3 3 3 x 1,000
Galben 4 4 4 x 10,000
Verde 5 5 5 x 100,000 0.50%
Albastru 6 6 6 x 10^6 0.25%
Violet 7 7 7 x 10^7 0.10%
Gri 8 8 8 x 10^8 0.05%
Alb 9 9 9 x 10^9
Auriu x 0.1 5%
Argintiu x 0.01 10%
Exemple de rezistoare marcate cu 5 inele colorate :
rezistor
30 kΩ,
toleranta
1%
banda 1 [ portocaliu ] -> 3
banda 2 [negru] -> 0
banda 3 [negru] -> 0
banda 4 [roşu] -> x100 => valoarea 300x100 = 30,000 ohm (
30 kohm )
banda 5 [maro] -> toleranta 1%
rezistor
1.96
kΩ,
toleranta
1%
banda 1 [maro] -> 1
banda 2 [alb] -> 9
banda 3 [albastru] -> 6
banda 4 [maro] -> x10 => valoarea 196x10 =1960 ohm =
1.96 kohm
banda 5 [maro] -> toleranta1%
3

Marcarea rezistoarelor folosind simboluri numerice:
Acest tip de marcare este specific rezistoarelor SMD (Surface Mounted Device)
Rezistoare marcate cu 3 cifre (de obicei au toleranţa de 5%)
cifra 1- prima cifra semnificativa
cifra 2 - a doua cifra semnificativa
cifra 3 - ordinul de multiplicare
Exemplu
Cifra 1-> 1
Cifra 2-> 0
Cifra 3-> x =10
R=10x10=100Ω
Marcarea rezistoarelor folosind simboluri numerice :
La rezistoare marcate cu 4 cifre (acestea, de obicei, au toleranţa de 1%)
cifra 1 - prima cifră semnificativă
cifra 2 - a doua cifră semnificativă
cifra 3 - a treiă cifra semnificativă
cifra 4 - ordinul de multiplicare al valorii
Exemplu
Cifra 1-> 1
Cifra 2-> 5
Cifra 3-> 0
Cifra 4-> x =100
De exemplu: R=150x100=15000Ω=15KΩ
Marcarea rezistoarelor folosind simboluri numerice:
Rezistoare marcate cu cifre şi litere
Codificarea rezistoarelor cu toleranţa de 1%:
Primele două cifre reprezintă primele 3 cifre semnificative, iar litera reprezintă multiplicatorul.
4

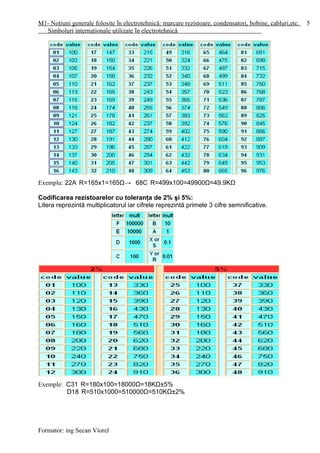

Exemplu: 22A R=165x1=165Ω→ 68C R=499x100=49900Ω=49.9KΩ
Codificarea rezistoarelor cu toleranţa de 2% şi 5%:
Litera reprezintă multiplicatorul iar cifrele reprezintă primele 3 cifre semnificative.
Exemple: C31 R=180x100=18000Ω=18KΩ±5%
D18 R=510x1000=510000Ω=510KΩ±2%
5

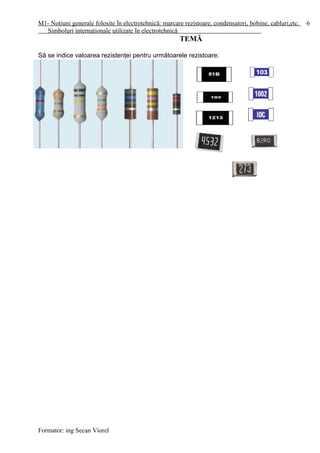

TEMĂ
Să se indice valoarea rezistenţei pentru următoarele rezistoare:
6

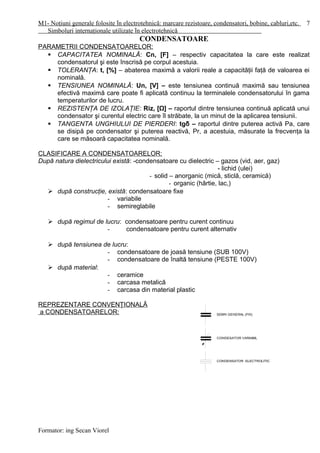

CONDENSATOARE
PARAMETRII CONDENSATOARELOR:
 CAPACITATEA NOMINALĂ: Cn, [F] – respectiv capacitatea la care este realizat
condensatorul şi este înscrisă pe corpul acestuia.
 TOLERANŢA: t, [%] – abaterea maximă a valorii reale a capacităţii faţă de valoarea ei
nominală.
 TENSIUNEA NOMINALĂ: Un, [V] – este tensiunea continuă maximă sau tensiunea
efectivă maximă care poate fi aplicată continuu la terminalele condensatorului în gama
temperaturilor de lucru.
 REZISTENŢA DE IZOLAŢIE: Riz, [Ω] – raportul dintre tensiunea continuă aplicată unui
condensator şi curentul electric care îl străbate, la un minut de la aplicarea tensiunii.
 TANGENTA UNGHIULUI DE PIERDERI: tgδ – raportul dintre puterea activă Pa, care
se disipă pe condensator şi puterea reactivă, Pr, a acestuia, măsurate la frecvenţa la
care se măsoară capacitatea nominală.
CLASIFICARE A CONDENSATOARELOR:
După natura dielectricului există: -condensatoare cu dielectric – gazos (vid, aer, gaz)
- lichid (ulei)
- solid – anorganic (mică, sticlă, ceramică)
- organic (hârtie, lac,)
 după construcţie, există: condensatoare fixe
- variabile
- semireglabile
 după regimul de lucru: condensatoare pentru curent continuu
- condensatoare pentru curent alternativ
 după tensiunea de lucru:
- condensatoare de joasă tensiune (SUB 100V)
- condensatoare de înaltă tensiune (PESTE 100V)
 după material:
- ceramice
- carcasa metalică
- carcasa din material plastic
REPREZENTARE CONVENŢIONALĂ
a CONDENSATOARELOR:
7

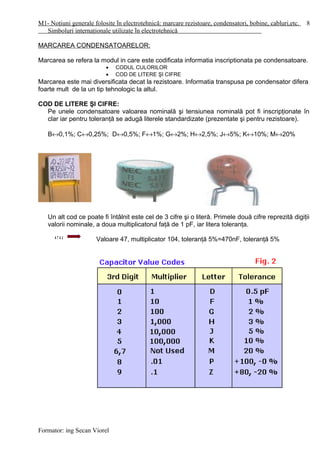

MARCAREA CONDENSATOARELOR:
Marcarea se refera la modul in care este codificata informatia inscriptionata pe condensatoare.
• CODUL CULORILOR
• COD DE LITERE ŞI CIFRE
Marcarea este mai diversificata decat la rezistoare. Informatia transpusa pe condensator difera
foarte mult de la un tip tehnologic la altul.
COD DE LITERE ŞI CIFRE:
Pe unele condensatoare valoarea nominală şi tensiunea nominală pot fi inscripţionate în
clar iar pentru toleranţă se adugă literele standardizate (prezentate şi pentru rezistoare).
B↔0,1%; C↔0,25%; D↔0,5%; F↔1%; G↔2%; H↔2,5%; J↔5%; K↔10%; M↔20%
Un alt cod ce poate fi întâlnit este cel de 3 cifre şi o literă. Primele două cifre reprezită digiţii
valorii nominale, a doua multiplicatorul faţă de 1 pF, iar litera toleranţa.
Valoare 47, multiplicator 104, toleranţă 5%=470nF, toleranţă 5%
8
4 7 4 J

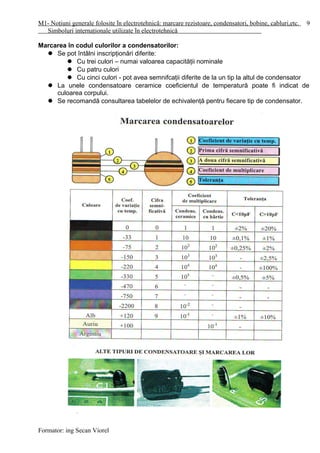

Marcarea în codul culorilor a condensatorilor:
 Se pot întâlni inscripţionări diferite:
 Cu trei culori – numai valoarea capacităţii nominale
 Cu patru culori
 Cu cinci culori - pot avea semnifcaţii diferite de la un tip la altul de condensator
 La unele condensatoare ceramice coeficientul de temperatură poate fi indicat de
culoarea corpului.
 Se recomandă consultarea tabelelor de echivalenţă pentru fiecare tip de condensator.
9

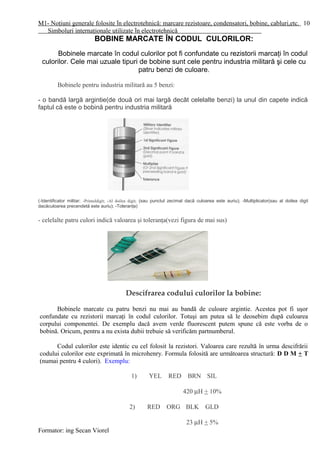

BOBINE MARCATE ÎN CODUL CULORILOR:
Bobinele marcate în codul culorilor pot fi confundate cu rezistorii marcaţi în codul
culorilor. Cele mai uzuale tipuri de bobine sunt cele pentru industria militară şi cele cu
patru benzi de culoare.
Bobinele pentru industria militară au 5 benzi:
- o bandă largă argintie(de două ori mai largă decât celelalte benzi) la unul din capete indică
faptul că este o bobină pentru industria militară
(-Identificator militar; -Primuldigit; -Al doilea digit; (sau punctul zecimal dacă culoarea este auriu); -Multiplicator(sau al doilea digit
dacăculoarea precendetă este auriu); -Toleranţa)
- celelalte patru culori indică valoarea şi toleranţa(vezi figura de mai sus)
Descifrarea codului culorilor la bobine:
Bobinele marcate cu patru benzi nu mai au bandă de culoare argintie. Acestea pot fi uşor
confundate cu rezistorii marcaţi în codul culorilor. Totuşi am putea să le deosebim după culoarea
corpului componentei. De exemplu dacă avem verde fluorescent putem spune că este vorba de o
bobină. Oricum, pentru a nu exista dubii trebuie să verificăm partnumberul.
Codul culorilor este identic cu cel folosit la rezistori. Valoarea care rezultă în urma descifrării
codului culorilor este exprimată în microhenry. Formula folosită are următoarea structură: D D M + T
(numai pentru 4 culori). Exemplu:
1) YEL RED BRN SIL
420 µH + 10%
2) RED ORG BLK GLD
23 µH + 5%
10

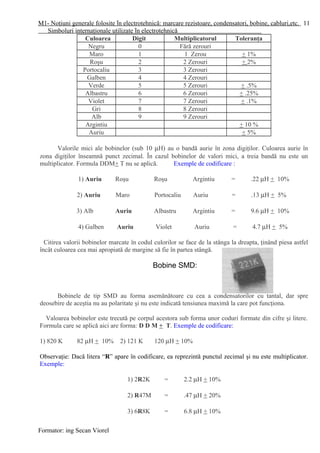

Culoarea Digit Multiplicatorul Toleranţa
Negru 0 Fără zerouri
Maro 1 1 Zerou + 1%
Roşu 2 2 Zerouri + 2%
Portocaliu 3 3 Zerouri
Galben 4 4 Zerouri
Verde 5 5 Zerouri + .5%
Albastru 6 6 Zerouri + .25%
Violet 7 7 Zerouri + .1%
Gri 8 8 Zerouri
Alb 9 9 Zerouri
Argintiu + 10 %
Auriu + 5%
Valorile mici ale bobinelor (sub 10 µH) au o bandă aurie în zona digiţilor. Culoarea aurie în
zona digiţilor înseamnă punct zecimal. În cazul bobinelor de valori mici, a treia bandă nu este un
multiplicator. Formula DDM+ T nu se aplică. Exemple de codificare :
1) Auriu Roşu Roşu Argintiu = .22 µH + 10%
2) Auriu Maro Portocaliu Auriu = .13 µH + 5%
3) Alb Auriu Albastru Argintiu = 9.6 µH + 10%
4) Galben Auriu Violet Auriu = 4.7 µH + 5%
Citirea valorii bobinelor marcate în codul culorilor se face de la stânga la dreapta, ţinând piesa astfel
încât culoarea cea mai apropiată de margine să fie în partea stângă.
Bobine SMD:
Bobinele de tip SMD au forma asemănătoare cu cea a condensatorilor cu tantal, dar spre
deosebire de aceştia nu au polaritate şi nu este indicată tensiunea maximă la care pot funcţiona.
Valoarea bobinelor este trecută pe corpul acestora sub forma unor coduri formate din cifre şi litere.
Formula care se aplică aici are forma: D D M + T. Exemple de codificare:
1) 820 K 82 µH + 10% 2) 121 K 120 µH + 10%
Observaţie: Dacă litera “R” apare în codificare, ea reprezintă punctul zecimal şi nu este multiplicator.
Exemple:
1) 2R2K = 2.2 µH + 10%
2) R47M = .47 µH + 20%
3) 6R8K = 6.8 µH + 10%
11

12

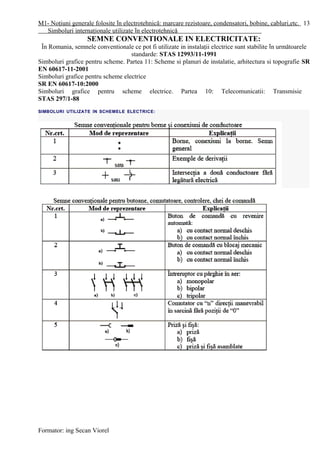

SEMNE CONVENTIONALE IN ELECTRICITATE:
În Romania, semnele conventionale ce pot fi utilizate in instalaţii electrice sunt stabilite în următoarele
standarde: STAS 12993/11-1991
Simboluri grafice pentru scheme. Partea 11: Scheme si planuri de instalatie, arhitectura si topografie SR
EN 60617-11-2001
Simboluri grafice pentru scheme electrice
SR EN 60617-10:2000
Simboluri grafice pentru scheme electrice. Partea 10: Telecomunicatii: Transmisie
STAS 297/1-88

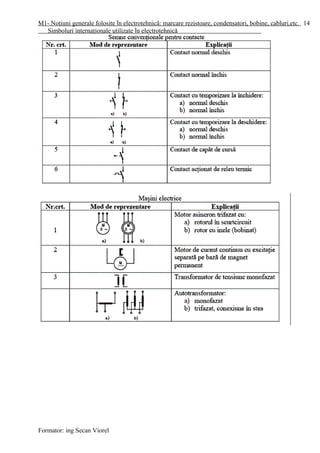

SIMBOLURI UTILIZATE IN SCHEMELE ELECTRICE:
13

14

15

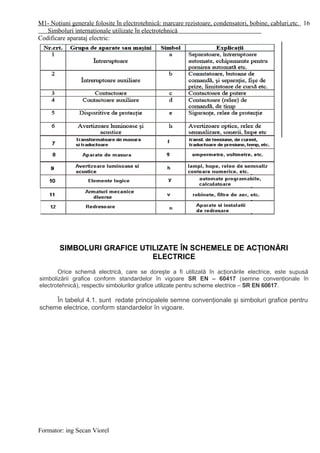

Codificare aparataj electric:
SIMBOLURI GRAFICE UTILIZATE ÎN SCHEMELE DE ACŢIONĂRI
ELECTRICE
Orice schemă electrică, care se doreşte a fi utilizată în acţionările electrice, este supusă
simbolizării grafice conform standardelor în vigoare SR EN – 60417 (semne convenţionale în
electrotehnică), respectiv simbolurilor grafice utilizate pentru scheme electrice – SR EN 60617.
În tabelul 4.1. sunt redate principalele semne convenţionale şi simboluri grafice pentru
scheme electrice, conform standardelor în vigoare.
16

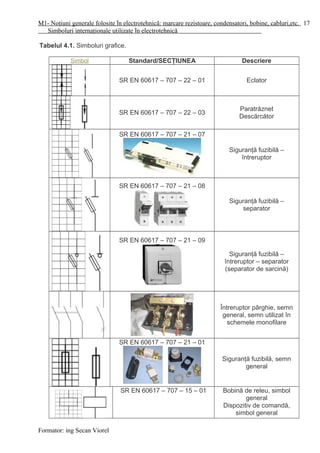

Tabelul 4.1. Simboluri grafice.
Simbol Standard/SECŢIUNEA Descriere
SR EN 60617 – 707 – 22 – 01 Eclator
SR EN 60617 – 707 – 22 – 03
Paratrăznet
Descărcător
SR EN 60617 – 707 – 21 – 07
Siguranţă fuzibilă –
întreruptor
SR EN 60617 – 707 – 21 – 08
separator
SR EN 60617 – 707 – 21 – 09
întreruptor – separator
(separator de sarcină)
Întreruptor pârghie, semn
general, semn utilizat în
schemele monofilare
SR EN 60617 – 707 – 21 – 01
Siguranţă fuzibilă, semn
general
SR EN 60617 – 707 – 15 – 01 Bobină de releu, simbol
general
Dispozitiv de comandă,
simbol general
17

SR EN 60617 – 707 – 15 – 21
Dispozitiv de comandă al
unui releu termic
SR EN 60617 – 707 – 09 – 03
Contact normal închis al
unui releu termic (contact
activat prin efect termic).
SR EN 60617 – 707 – 15 – 08
Întreruptor – separator,
separator de sarcină
SR EN 60617 – 707 – 15 – 09
Întreruptor – separator
(separator de sarcină) cu
deschidere automată
provocată de un releu de
măsură sau un declanşator
încorporat
SR EN 60617 – 707 – 13 – 02 Contactor
Contact principal de
închidere al unui contactor
(Contact deschis în poziţia
neactivată)
SR EN 60617 – 707 – 13 – 03
Contactor cu declanşare
automată provocată printr-
un releu de măsură
încorporat
18

SR EN 60617 – 707 – 13 – 05
Întreruptor de putere
Disjunctor
SR EN 60617 – 707 – 07 – 01
Întreruptor cu comandă
manuală, simbol general
SR EN 60617 – 707 – 07 – 02 Întreruptor cu buton de
apăsare care conţine
contact de închidere
(deschidere) şi cu revenire
automată
SR EN 60617 – 707 – 05 –
01(03) Contact de închidere
temporizat când
dispozitivul care conţine
contactul este activat (cu
temporizare la închidere-
deschidere)
SR EN 60617–707 – 05 – 02 (04)
Contact de închidere
temporizat când
dispozitivul care conţine
contactul nu mai este
activat (cu temporizare la
închidere)
SR EN 60617 – 707 – 02 – 01 Contact de închidere
(contact de lucru, contact
normal deschis)
Simbol general de
întreruptor
SR EN 60617 – 707 – 02 – 03
CEI 60617 – 7 / 1999
Contact de deschidere
(contact de repaus, contact
normal închis)
Standard / SECŢIUNEA Descriere
19

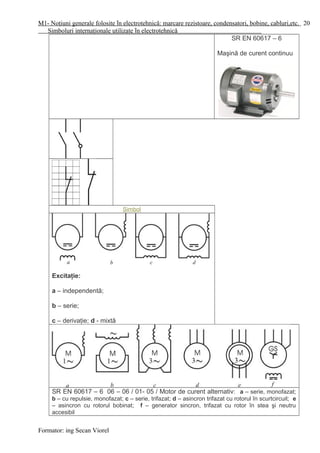

SR EN 60617 – 6
Maşină de curent continuu
Simbol
Excitaţie:
a – independentă;
b – serie;
c – derivaţie; d - mixtă
SR EN 60617 – 6 06 – 06 / 01- 05 / Motor de curent alternativ: a – serie, monofazat;
b – cu repulsie, monofazat; c – serie, trifazat; d – asincron trifazat cu rotorul în scurtcircuit; e
– asincron cu rotorul bobinat; f – generator sincron, trifazat cu rotor în stea şi neutru
accesibil
20

SR EN 60617 – 6 13 / 01, 02, 03,04, 05, Transformatoare
SR EN 60617 /06 – 10 /15, 16 06 – 11 – 01, 02, 03, 04, 05, 06
21

Codificarea cablurilor electrice
Standarde romanesti si europene, FY, AFY, MYF, MYYM, MYYU, CYY
Conductorul de aluminiu a devenit o exceptie in constructia circuitelor
electrice rezidentiale, fiind folosit azi mai mult la distributia energiei electrice,
dar se regaseste in multe case si apartamente vechi, in constructia partii fixe a
instalatiei electrice; codul autohton al conductorului monofilar, rigid, din
aluminiu izolat cu PVC este AFY, cu sectiuni de 2,5mm2
pt. lumini si 4mm2
pt. circuitele de priza.
Conductorul de cupru rigid(clasa 1), izolat cu PVC, folosit la realizarea
instalatiei electrice de-acasa are codul intern FY, construit cu sectiuni de
0,5 ; o,75 sau 1mm2
pt. tensiuni de 300/500V si de la 1,5 la 10mm2
sau
mai mult pt. tensiuni de 450/750V; codul european este H05V-U la
tensiunile mici si H07V-U la celelalte.
Conductorul de cupru liţat(clasa 2), izolat cu PVC, cod intern MYF , este construit cu
aceleasi sectiuni si tensiuni nominale ca si FY, avand codurile europene H05V-K si H07V-K pt.
tensiunile cele mici respectiv cele mari.
Culorile lor depasesc cerintele de apartament : verde-galben, maro, bleu, negru, verde, rosu, s.a.
Cabluri reprezentative pt. alimentarea aparatelor casnice sunt doua : MYYUp
si MYYM - primul la aparatele electronice in carcasa izolanta din mase plastice
(TV, audio, ...) fara impamantare, al doilea la aparatele electrocasnice incasetate
in metal(masina de spalat, PC, ... ) cu impamantare - amandoua flexibile, clasa 5 .
MYYUp(H03VVH2-F, H05VVH2-F) - utilizare Usoara, cu manta plata din PVC
alb sau negru - se construieste numai din doua conductoare de cupru cu sectiuni
de 0,35 ; 0,5 ; 0,75 ; 1 sau 1,5mm2
, la tensiunea nominala de 300V.
MYYM(H05VV-F) - utilizare Medie, cu manta din PVC alb, gri sau negru - se
realizeaza cu 2, 3, 4, ... conductoare cu sectiuni standard de la 0,5 la 10mm2
sau
mai mult, la tensiuni de 300/500V; MYYM 3 x 1,5 sau 3 x 2,5 sunt luate cel mai
des drept cordoane de alimentare ale combinei frigorifice sau masinii de spalat.
MYYU(H03VV-F) - varianta economica a lui MYYM - este facut din 2, 3 sau 4
conductoare de 0,35 ; 0,5 sau 0,75mm2
.
Versiunea de cauciuc(izolatie si manta) in codificare europeana a lui MYYM este
H05RR-F - pt. utilizare inclusiv exterioara, vazut mai des pe la sculele electrice
de mana(bormasini, pick-hammere, ...) -, ori H05RN-F, H07RN-F(izolatie EPR,
elastomer) pt. fiare de calcat, masini de gatit, etc.; standardul romanesc
MYi pt. fiare de calcat are izolatie de PVC si tresa textila din bumbac, fiind
construit cu 3 conductoare de 0,5 ; 0,75 ; 1 ; 1,5mm2
sau 4 bucati de 1,5mm2
.
MYUp(H05VH-H), cu izolatie din PVC alba sau neagra, clasa 5 sau 6, din 2 sau 3
conductoare de 0,35 ... 1mm2
, se mai gaseste prin lustre si aplice, neoane, ... ,
ori e intrebuintat la alimentarea aparatelor electronice, inlocuind MYYUp.
FPYY - asemanator cablului simetric de antena, prins pe vremuri de tocurile
de lemn cu rondele de carton si cuisoare batute in spatiul dintre conductoare,
clasa 1 cu izolatie din PVC, cu 2 sau 3 conductoare de 1 ; 1,5 sau 2,5 mm2
, este
folosit mai mult pentru partea de lumini sau prize fara conducte de protectie; e
inestetic in apartament dar de lux pt. o magazie sau bucatarie de vara pe la tara;
codul european este NYIFY-U iar pt. cablul clasa 2, flexibil - NYIFY-F.
CYY(NYY) este denumirea cablului de energie de pe/de sub/din casa ce poate fi ingropat, inecat, pozat;
e realizat rigid sau flexibil, izolatie/manta din PVC, cu 1, 2, 3, 4, ... conductoare de 1,5 pana la 25 mm2
sau
mai mult, pt. 600/1000V; tot pe langa casa mai avem si CCBYY - Cablu Coaxial de Bransament la stalp -
clasa 1 de 6 si 10 mm2
si clasa 2 de 16 si 25 mm2
, cu ecran de sarma din cupru monofilar, pt. tensiunea
nominala de 240V; CYY si CCBYY trebuiesc manuite numai de catre electricienii cu patalama.
22

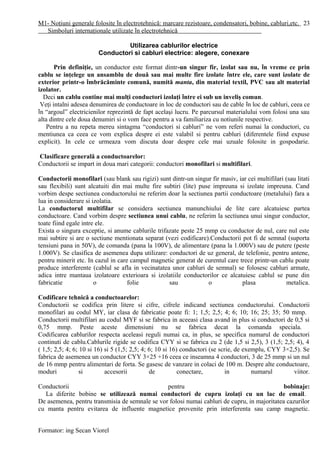

Utilizarea cablurilor electrice
Conductori si cabluri electrice: alegere, conexare
Prin definiţie, un conductor este format dintr-un singur fir, izolat sau nu, în vreme ce prin
cablu se inţelege un ansamblu de două sau mai multe fire izolate între ele, care sunt izolate de
exterior printr-o îmbrăcăminte comună, numită manta, din material textil, PVC sau alt material
izolator.
Deci un cablu contine mai mulţi conductori izolaţi între ei sub un inveliş comun.
Veţi intalni adesea denumirea de conductoare in loc de conductori sau de cable în loc de cabluri, ceea ce
în “argoul” electricienilor reprezintă de fapt acelaşi lucru. Pe parcursul materialului vom folosi una sau
alta dintre cele doua denumiri si o vom face pentru a va familiariza cu notiunile respective.
Pentru a nu repeta mereu sintagma “conductori si cabluri” ne vom referi numai la conductori, cu
mentiunea ca ceea ce vom explica despre ei este valabil si pentru cabluri (diferentele fiind expuse
explicit). In cele ce urmeaza vom discuta doar despre cele mai uzuale folosite in gospodarie.
Clasificare generală a conductoarelor:
Conductorii se impart in doua mari categorii: conductori monofilari si multifilari.
Conductorii monofilari (sau blank sau rigizi) sunt dintr-un singur fir masiv, iar cei multifilari (sau litati
sau flexibili) sunt alcatuiti din mai multe fire subtiri (lite) puse impreuna si izolate impreuna. Cand
vorbim despe sectiunea conductorului ne referim doar la sectiunea partii conductoare (metalului) fara a
lua in considerare si izolatia.
La conductorul multifilar se considera sectiunea manunchiului de lite care alcatuiesc partea
conductoare. Cand vorbim despre sectiunea unui cablu, ne referim la sectiunea unui singur conductor,
toate fiind egale intre ele.
Exista o singura exceptie, si anume cablurile trifazate peste 25 mmp cu conductor de nul, care nul este
mai subtire si are o sectiune mentionata separat (vezi codificare).Conductorii pot fi de semnal (suporta
tensiuni pana in 50V), de comanda (pana la 100V), de alimentare (pana la 1.000V) sau de putere (peste
1.000V). Se clasifica de asemenea dupa utilizare: conductori de uz general, de telefonie, pentru antene,
pentru minerit etc. In cazul in care campul magnetic generat de curentul care trece printr-un cablu poate
produce interferente (cablul se afla in vecinatatea unor cabluri de semnal) se folosesc cabluri armate,
adica intre mantaua izolatoare exterioara si izolatiile conductorilor ce alcatuiesc cablul se pune din
fabricatie o folie sau o plasa metalica.
Codificare tehnică a conductoarelor:
Conductorii se codifica prin litere si cifre, cifrele indicand sectiunea conductorului. Conductorii
monofilari au codul MY, iar clasa de fabricatie poate fi: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50 mmp.
Conductorii multifilari au codul MYF si se fabrica in aceeasi clasa avand in plus si conductori de 0,5 si
0,75 mmp. Peste aceste dimensiuni nu se fabrica decat la comanda speciala.
Codificarea cablurilor respecta aceleasi reguli numai ca, in plus, se specifica numarul de conductori
continuti de cablu.Cablurile rigide se codifica CYY si se fabrica cu 2 (de 1,5 si 2,5), 3 (1,5; 2,5; 4), 4
( 1,5; 2,5; 4; 6; 10 si 16) si 5 (1,5; 2,5; 4; 6; 10 si 16) conductori (se scrie, de exemplu, CYY 3×2,5). Se
fabrica de asemenea un conductor CYY 3×25 +16 ceea ce inseamna 4 conductori, 3 de 25 mmp si un nul
de 16 mmp pentru alimentari de forta. Se gasesc de vanzare in colaci de 100 m. Despre alte conductoare,
moduri si accesorii de conectare, in numarul viitor.
Conductorii pentru bobinaje:
La diferite bobine se utilizează numai conductori de cupru izolaţi cu un lac de email.
De asemenea, pentru transmisia de semnale se vor folosi numai cabluri de cupru, in majoritatea cazurilor
cu manta pentru evitarea de influente magnetice provenite prin interferenta sau camp magnetic.
23

Conexiunea trebuie sa fie ferma, realizata prin lipire cu cositor sau prin dispozitive papuc faston-lamela
prevazut cu teaca izolatoare de protectie.
Cablurile de semnal sunt de o larga varietate, putand avea in componenta pana la 21 de conductori si
chiar mai multe, izolate intre ele pe perechi uneori torsadate, sau prevazute cu mantale protectoare ( de
genul cabluri in interiorul cablului principal). In genere la cablurile multifilare multiple (peste 5
conductori) conductorii sunt izolati cu culori diferite sau sunt numerotati din loc in loc pentru o
identificare rapida.
Sfat : Racordurile de forţă (se realizează numai de personal autorizat) de la reţea spre consumatorul
individual se realizează cu cabluri de secţiune de forma unui sector de cerc până în cofretul exterior, iar
de acolo se foloseşte cablu monofilar trifazat cu fir de nul şi până la tabloul general din locuinţă.
Cablul se izolează de stâlpii de susţinere cu izolatori de porţelan. Se respectă regulile de protecţie contra
fulgerelor (vezi numarul anterior).
Pentru distanţe lungi se recomandă folosirea de cablu special cu fir de oţel încastrat in camaşa (izolaţia
exterioarăa), pentru sustinerea greutăţii.
Cablul îngropat se trage prin ţevi (metalice sau de plastic) cu izolaţie normală, sau direct (cu izolaţie
specială).
24

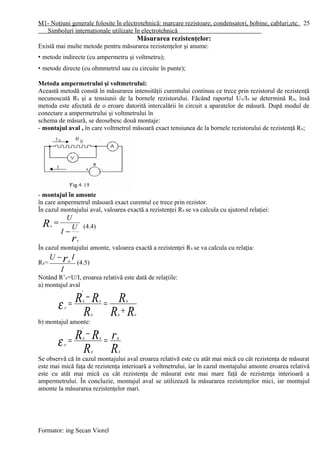

Măsurarea rezistenţelor:
Există mai multe metode pentru măsurarea rezistenţelor şi anume:
• metode indirecte (cu ampermetru şi voltmetru);
• metode directe (cu ohmmetrul sau cu circuite în punte);
Metoda ampermetrului şi voltmetrului:
Această metodă constă în măsurarea intensităţii curentului continuu ce trece prin rezistorul de rezistenţă
necunoscută Rx şi a tensiunii de la bornele rezistorului. Făcând raportul Ux/Ix se determină Rx, însă
metoda este afectată de o eroare datorită intercalării în circuit a aparatelor de măsură. După modul de
conectare a ampermetrului şi voltmetrului în
schema de măsură, se deosebesc două montaje:
- montajul aval , în care voltmetrul măsoară exact tensiunea de la bornele rezistorului de rezistenţă Rx;
- montajul în amonte
în care ampermetrul măsoară exact curentul ce trece prin rezistor.
În cazul montajului aval, valoarea exactă a rezistenţei Rx se va calcula cu ajutorul relaţiei:
r
R
v
x U
I
U
−
=
(4.4)
În cazul montajului amonte, valoarea exactă a rezistenţei Rx se va calcula cu relaţia:
Rx=
I
IU ra
−
(4.5)
Notând R’x=U/I, eroarea relativă este dată de relaţiile:
a) montajul aval
RR
R
R
RR
vx
x
x
xx
r
+
=
−
=
'
ε
b) montajul amonte:
R
r
R
RR
x
a
x
xx
r
=
−
=
'
ε
Se observă că în cazul montajului aval eroarea relativă este cu atât mai mică cu cât rezistenţa de măsurat
este mai mică faţa de rezistenţa interioară a voltmetrului, iar în cazul montajului amonte eroarea relativă
este cu atât mai mică cu cât rezistenţa de măsurat este mai mare faţă de rezistenţa interioară a
ampermetrului. În concluzie, montajul aval se utilizează la măsurarea rezistenţelor mici, iar montajul
amonte la măsurarea rezistenţelor mari.
25

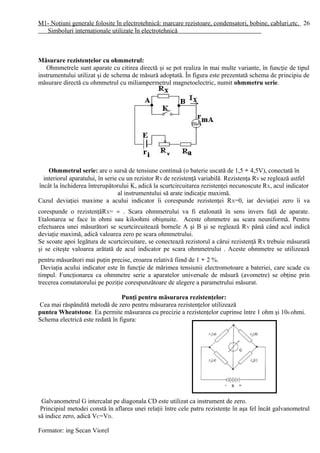

Măsurare rezistenţelor cu ohmmetrul:
Ohmmetrele sunt aparate cu citirea directă şi se pot realiza în mai multe variante, în funcţie de tipul
instrumentului utilizat şi de schema de măsură adoptată. În figura este prezentată schema de principiu de
măsurare directă cu ohmmetrul cu miliampermetrul magnetoelectric, numit ohmmetru serie.
Ohmmetrul serie: are o sursă de tensiune continuă (o baterie uscată de 1,5 ÷ 4,5V), conectată în
interiorul aparatului, în serie cu un rezistor RV de rezistenţă variabilă. Rezistenţa RV se reglează astfel
încât la închiderea întrerupătorului K, adică la scurtcircuitarea rezistenţei necunoscute RX, acul indicator
al instrumentului să arate indicaţie maximă.
Cazul deviaţiei maxime a acului indicator îi corespunde rezistenţei RX=0, iar deviaţiei zero îi va
corespunde o rezistenţăRX= ∞ . Scara ohmmetrului va fi etalonată în sens invers faţă de aparate.
Etalonarea se face în ohmi sau kiloohmi obişnuite. Aceste ohmmetre au scara neuniformă. Pentru
efectuarea unei măsurători se scurtcircuitează bornele A şi B şi se reglează RV până când acul indică
deviaţie maximă, adică valoarea zero pe scara ohmmetrului.
Se scoate apoi legătura de scurtcircuitare, se conectează rezistorul a cărui rezistenţă RX trebuie măsurată
şi se citeşte valoarea arătată de acul indicator pe scara ohmmetrului . Aceste ohmmetre se utilizează
pentru măsurători mai puţin precise, eroarea relativă fiind de 1 ÷ 2 %.
Deviaţia acului indicator este în funcţie de mărimea tensiunii electromotoare a bateriei, care scade cu
timpul. Funcţionarea ca ohmmetre serie a aparatelor universale de măsură (avometre) se obţine prin
trecerea comutatorului pe poziţie corespunzătoare de alegere a parametrului măsurat.
Punţi pentru măsurarea rezistenţelor:
Cea mai răspândită metodă de zero pentru măsurarea rezistenţelor utilizează
puntea Wheatstone. Ea permite măsurarea cu precizie a rezistenţelor cuprinse între 1 ohm şi 106 ohmi.
Schema electrică este redată în figura:
Galvanometrul G intercalat pe diagonala CD este utilizat ca instrument de zero.
Principiul metodei constă în aflarea unei relaţii între cele patru rezistenţe în aşa fel încât galvanometrul
să indice zero, adică VC=VD.
26

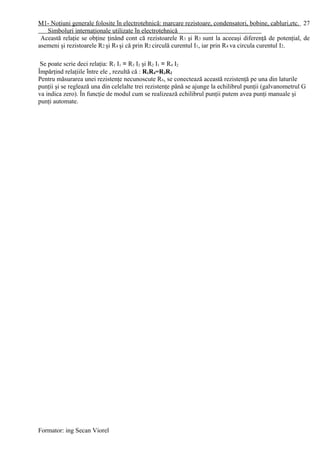

Această relaţie se obţine ţinând cont că rezistoarele R1 şi R3 sunt la aceeaşi diferenţă de potenţial, de
asemeni şi rezistoarele R2 şi R4 şi că prin R2 circulă curentul I1, iar prin R4 va circula curentul I2.
Se poate scrie deci relaţia: R1 I1 = R3 I2 şi R2 I1 = R4 I2
Împărţind relaţiile între ele , rezultă că : R1R4=R3R2
Pentru măsurarea unei rezistenţe necunoscute Rx, se conectează această rezistenţă pe una din laturile
punţii şi se reglează una din celelalte trei rezistenţe până se ajunge la echilibrul punţii (galvanometrul G
va indica zero). În funcţie de modul cum se realizează echilibrul punţii putem avea punţi manuale şi
punţi automate.
27

Curs practic

More Related Content

What's hot

Similar to Curs practic

Curs practic
