1. RADIAŢIILE X

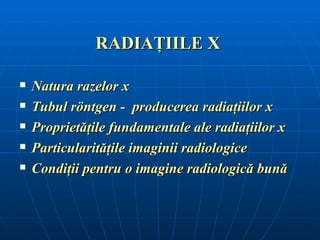

2. RADIAŢIILE X
 Natura razelor x
 Tubul röntgen - producerea radiaţiilor x
 Proprietăţile fundamentale ale radiaţiilor x
 Particularităţile imaginii radiologice
 Condiţii pentru o imagine radiologică bună

3. NATURA RAZELOR X
 Razele X sunt radiaţii de natură electromagnetică (ca şi razele
luminoase, ultraviolete, razele gamma) a căror energie este
definită prin relaţia: E = h υ
 unde: E = energia cuantei fotonului
h = constanta lui Planck
υ= frecvenţa undei electromagnetice
 Tipurile de radiaţii se deosebesc între ele prin frecvenţă, lungime
de undă şi perioadă
 Lungimea de undă ( λ ) este distanţa minimă între două puncte
consecutive situate pe direcţia de propagare a undei
 Razele X au λ = 8 - 0,06 A
 Razele ultraviolete au λ = 3900 – 136 A
 Razele gamma au λ = 6,06 – 0,001 A ( 1 A = 1mm/10 )
 Deosebirea între diferitele tipuri de radiaţii constă în locul de
origine a fiecărui tip (radiaţiile X sunt emise la nivelul învelişului
electronic; radiaţiile gamma sunt emise la nivelul nucleului)

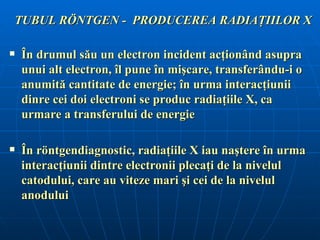

4. TUBUL RÖNTGEN - PRODUCEREA RADIAŢIILOR X
 În drumul său un electron incident acţionând asupra
unui alt electron, îl pune în mişcare, transferându-i o
anumită cantitate de energie; în urma interacţiunii
dinre cei doi electroni se produc radiaţiile X, ca
urmare a transferului de energie
 În röntgendiagnostic, radiaţiile X iau naştere în urma
interacţiunii dintre electronii plecaţi de la nivelul
catodului, care au viteze mari şi cei de la nivelul
anodului

5. Componentele unui aparat de radiodiagnostic
convenţional
 Tubul Röntgen
 Generatorul de tensiune
 Dispozitive de comandă şi control
 Accesorii

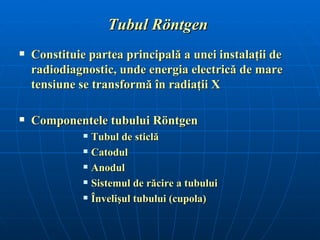

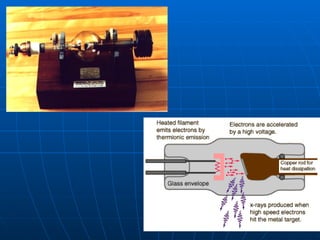

6. Tubul Röntgen
 Constituie partea principală a unei instalaţii de
radiodiagnostic, unde energia electrică de mare
tensiune se transformă în radiaţii X
 Componentele tubului Röntgen
 Tubul de sticlă
 Catodul
 Anodul
 Sistemul de răcire a tubului
 Învelişul tubului (cupola)

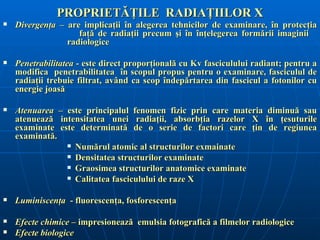

8. PROPRIETĂŢILE RADIAŢIILOR X
 Divergenţa – are implicaţii în alegerea tehnicilor de examinare, în protecţia
faţă de radiaţii precum şi în înţelegerea formării imaginii
radiologice
 Penetrabilitatea - este direct proporţională cu Kv fasciculului radiant; pentru a
modifica penetrabilitatea în scopul propus pentru o examinare, fasciculul de
radiaţii trebuie filtrat, având ca scop îndepărtarea din fascicul a fotonilor cu
energie joasă
 Atenuarea – este principalul fenomen fizic prin care materia diminuă sau
atenuează intensitatea unei radiaţii, absorbţia razelor X în ţesuturile
examinate este determinată de o serie de factori care ţin de regiunea
examinată.
 Numărul atomic al structurilor exmainate
 Densitatea structurilor examinate
 Graosimea structurilor anatomice examinate
 Calitatea fasciculului de raze X
 Luminiscenţa - fluorescenţa, fosforescenţa
 Efecte chimice – impresionează emulsia fotografică a filmelor radiologice
 Efecte biologice

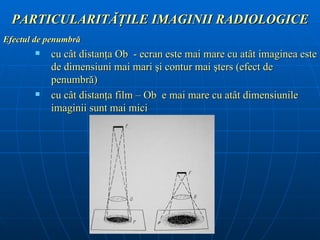

9. PARTICULARITĂŢILE IMAGINII RADIOLOGICE
Efectul de penumbră
 cu cât distanţa Ob - ecran este mai mare cu atât imaginea este
de dimensiuni mai mari şi contur mai şters (efect de
penumbră)
 cu cât distanţa film – Ob e mai mare cu atât dimensiunile
imaginii sunt mai mici

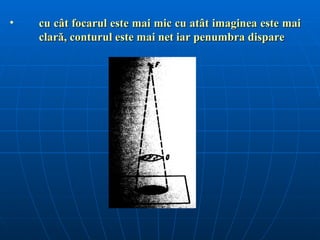

10. • cu cât focarul este mai mic cu atât imaginea este mai
clară, conturul este mai net iar penumbra dispare

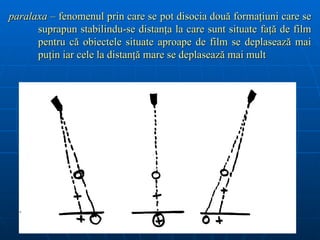

11. paralaxa – fenomenul prin care se pot disocia două formaţiuni care se
suprapun stabilindu-se distanţa la care sunt situate faţă de film
pentru că obiectele situate aproape de film se deplasează mai
puţin iar cele la distanţă mare se deplasează mai mult

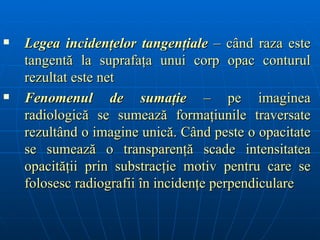

12.  Legea incidenţelor tangenţiale – când raza este
tangentă la suprafaţa unui corp opac conturul
rezultat este net
 Fenomenul de sumaţie – pe imaginea
radiologică se sumează formaţiunile traversate
rezultând o imagine unică. Când peste o opacitate
se sumează o transparenţă scade intensitatea
opacităţii prin substracţie motiv pentru care se
folosesc radiografii în incidenţe perpendiculare

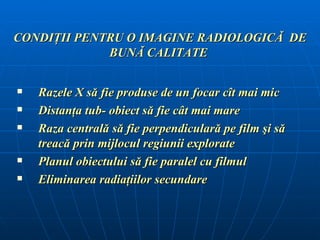

13. CONDIŢII PENTRU O IMAGINE RADIOLOGICĂ DE
BUNĂ CALITATE
 Razele X să fie produse de un focar cît mai mic
 Distanţa tub- obiect să fie cât mai mare
 Raza centrală să fie perpendiculară pe film şi să
treacă prin mijlocul regiunii explorate
 Planul obiectului să fie paralel cu filmul
 Eliminarea radiaţiilor secundare

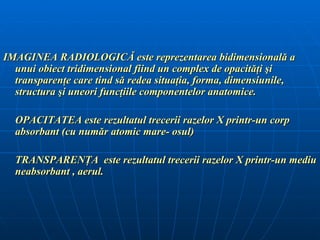

14. IMAGINEA RADIOLOGICĂ este reprezentarea bidimensională a
unui obiect tridimensional fiind un complex de opacităţi şi
transparenţe care tind să redea situaţia, forma, dimensiunile,
structura şi uneori funcţiile componentelor anatomice.
OPACITATEA este rezultatul trecerii razelor X printr-un corp
absorbant (cu număr atomic mare- osul)
TRANSPARENŢA este rezultatul trecerii razelor X printr-un mediu
neabsorbant , aerul.

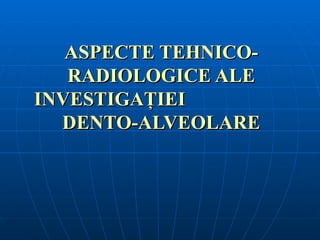

15. ASPECTE TEHNICO-
RADIOLOGICE ALE
INVESTIGAŢIEI
DENTO-ALVEOLARE

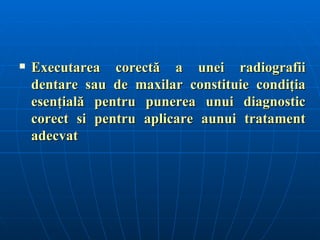

16.  Executarea corectă a unei radiografii
dentare sau de maxilar constituie condiţia
esenţială pentru punerea unui diagnostic
corect si pentru aplicare aunui tratament
adecvat

17. METODELE PRINCIPALE DE
RADIOGRAFIERE DENTO ALVEOLARĂ
 Metode de radiografiere intraorală
Radiografii periapicale (dentoalveolare glogale, totale)
cu film retroalveolar (Dieck)
cu film ocluzal (Belot, Simpson)
Radiografii cu film „bite-wing”
 Metode de radiografiere extraorală

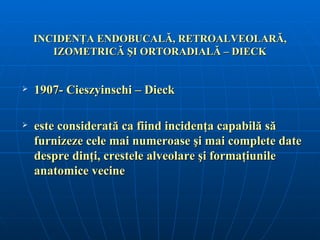

18. INCIDENŢA ENDOBUCALĂ, RETROALVEOLARĂ,
IZOMETRICĂ ŞI ORTORADIALĂ – DIECK
 1907- Cieszyinschi – Dieck
 este considerată ca fiind incidenţa capabilă să
furnizeze cele mai numeroase şi mai complete date
despre dinţi, crestele alveolare şi formaţiunile
anatomice vecine

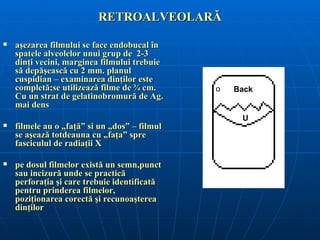

19. RETROALVEOLARĂ
 aşezarea filmului se face endobucal în
spatele alveolelor unui grup de 2-3
dinţi vecini, marginea filmului trebuie
să depăşească cu 2 mm. planul
cuspidian – examinarea dinţilor este
completă;se utilizează filme de ¾ cm. o Back
Cu un strat de gelatinobromură de Ag.
mai dens
U
 filmele au o „faţă” si un „dos” – filmul
se aşează totdeauna cu „faţa” spre
fasciculul de radiaţii X
 pe dosul filmelor există un semn,punct
sau incizură unde se practică
perforaţia şi care trebuie identificată
pentru prinderea filmelor,
poziţionarea corectă şi recunoaşterea
dinţilor

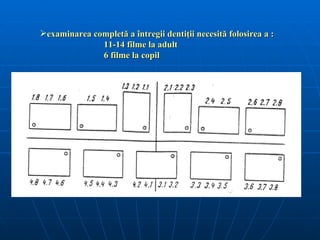

20. examinarea completă a întregii dentiţii necesită folosirea a :
11-14 filme la adult
6 filme la copil

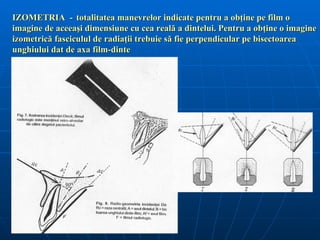

21. IZOMETRIA - totalitatea manevrelor indicate pentru a obţine pe film o
imagine de aceeaşi dimensiune cu cea reală a dintelui. Pentru a obţine o imagine
izometrică fasciculul de radiaţii trebuie să fie perpendicular pe bisectoarea
unghiului dat de axa film-dinte

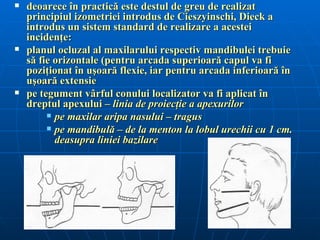

22.  deoarece în practică este destul de greu de realizat
principiul izometriei introdus de Cieszyinschi, Dieck a
introdus un sistem standard de realizare a acestei
incidenţe:
 planul ocluzal al maxilarului respectiv mandibulei trebuie
să fie orizontale (pentru arcada superioară capul va fi
poziţionat în uşoară flexie, iar pentru arcada inferioară în
uşoară extensie
 pe tegument vârful conului localizator va fi aplicat în
dreptul apexului – linia de proiecţie a apexurilor
 pe maxilar aripa nasului – tragus
 pe mandibulă – de la menton la lobul urechii cu 1 cm.
deasupra liniei bazilare

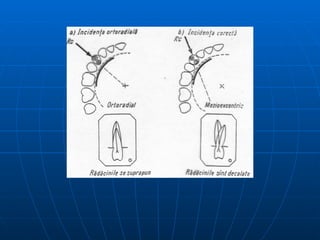

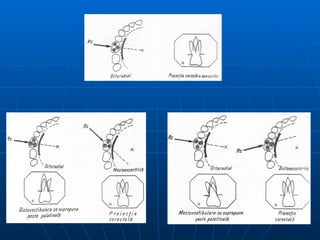

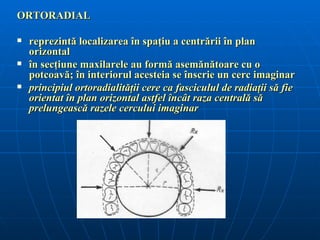

23. ORTORADIAL
 reprezintă localizarea în spaţiu a centrării în plan
orizontal
 în secţiune maxilarele au formă asemănătoare cu o
potcoavă; în interiorul acesteia se înscrie un cerc imaginar
 principiul ortoradialităţii cere ca fasciculul de radiaţii să fie
orientat în plan orizontal astfel încât raza centrală să
prelungească razele cercului imaginar

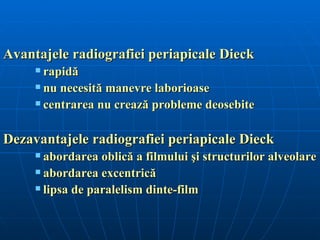

26. Avantajele radiografiei periapicale Dieck
 rapidă
 nu necesită manevre laborioase
 centrarea nu crează probleme deosebite
Dezavantajele radiografiei periapicale Dieck
 abordarea oblică a filmului şi structurilor alveolare
 abordarea excentrică
 lipsa de paralelism dinte-film

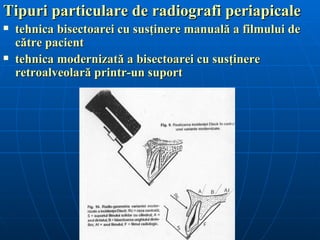

27. Tipuri particulare de radiografi periapicale
 tehnica bisectoarei cu susţinere manuală a filmului de
către pacient
 tehnica modernizată a bisectoarei cu susţinere
retroalveolară printr-un suport

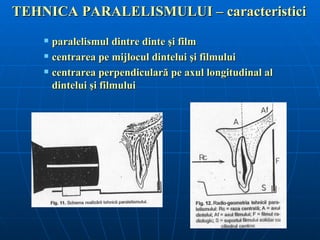

29. TEHNICA PARALELISMULUI – caracteristici
 paralelismul dintre dinte şi film
 centrarea pe mijlocul dintelui şi filmului
 centrarea perpendiculară pe axul longitudinal al
dintelui şi filmului

30. Avantajele tehnicii paralelismului
• fidelitatea imaginii
• limitarea erorilor de centrare
• este o metodă curentă în tratatele
moderne de radiologie stomatologică
Dezavantajele tehnicii paralelismului
• dotarea tehnică
• introducerea filmului

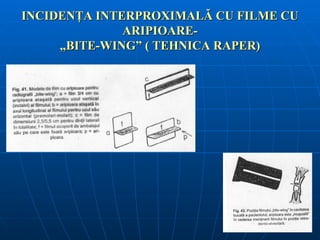

31. INCIDENŢA INTERPROXIMALĂ CU FILME CU
ARIPIOARE-
„BITE-WING” ( TEHNICA RAPER)

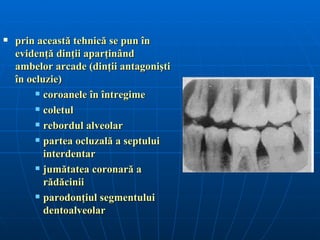

32.  prin această tehnică se pun în
evidenţă dinţii aparţinând
ambelor arcade (dinţii antagonişti
în ocluzie)
 coroanele în întregime
 coletul
 rebordul alveolar
 partea ocluzală a septului
interdentar
 jumătatea coronară a
rădăcinii
 parodonţiul segmentului
dentoalveolar

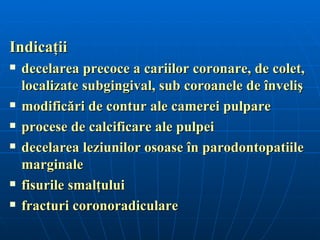

33. Indicaţii
 decelarea precoce a cariilor coronare, de colet,
localizate subgingival, sub coroanele de înveliş
 modificări de contur ale camerei pulpare
 procese de calcificare ale pulpei
 decelarea leziunilor osoase în parodontopatiile
marginale
 fisurile smalţului
 fracturi coronoradiculare

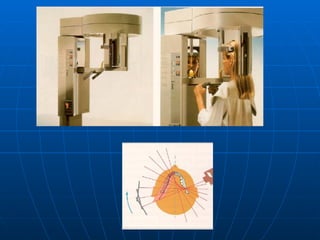

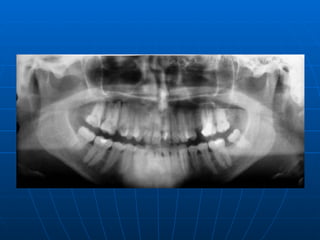

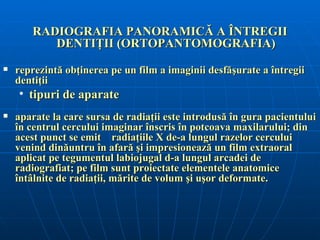

34. RADIOGRAFIA PANORAMICĂ A ÎNTREGII
DENTIŢII (ORTOPANTOMOGRAFIA)
 reprezintă obţinerea pe un film a imaginii desfăşurate a întregii
dentiţii
• tipuri de aparate
 aparate la care sursa de radiaţii este introdusă în gura pacientului
în centrul cercului imaginar înscris în potcoava maxilarului; din
acest punct se emit radiaţiile X de-a lungul razelor cercului
venind dinăuntru în afară şi impresionează un film extraoral
aplicat pe tegumentul labiojugal d-a lungul arcadei de
radiografiat; pe film sunt proiectate elementele anatomice
întâlnite de radiaţii, mărite de volum şi uşor deformate.

35.  Ortopantomograful – are la bază deplasarea simultană şi
antagonică a tubului de radiaţii situat în spatele capului
pacientului şi a unui film de 15/30 într-o casetă
semicirculară situat în faţa pacientuluimişcarea fiind
astfel reglată încât să se realizeze o măturare a întregii
dentiţii – expunerea durează în medie 15 secunde iar pe
film se proiecteazăarticulaţiile temporomandibulare,
întreaga dentiţie, sinusurile maxilare, fosele nazale şi
mandibula în întregime – flow-ul de mişcare scade
netitatea elementelor de structură osoasă
