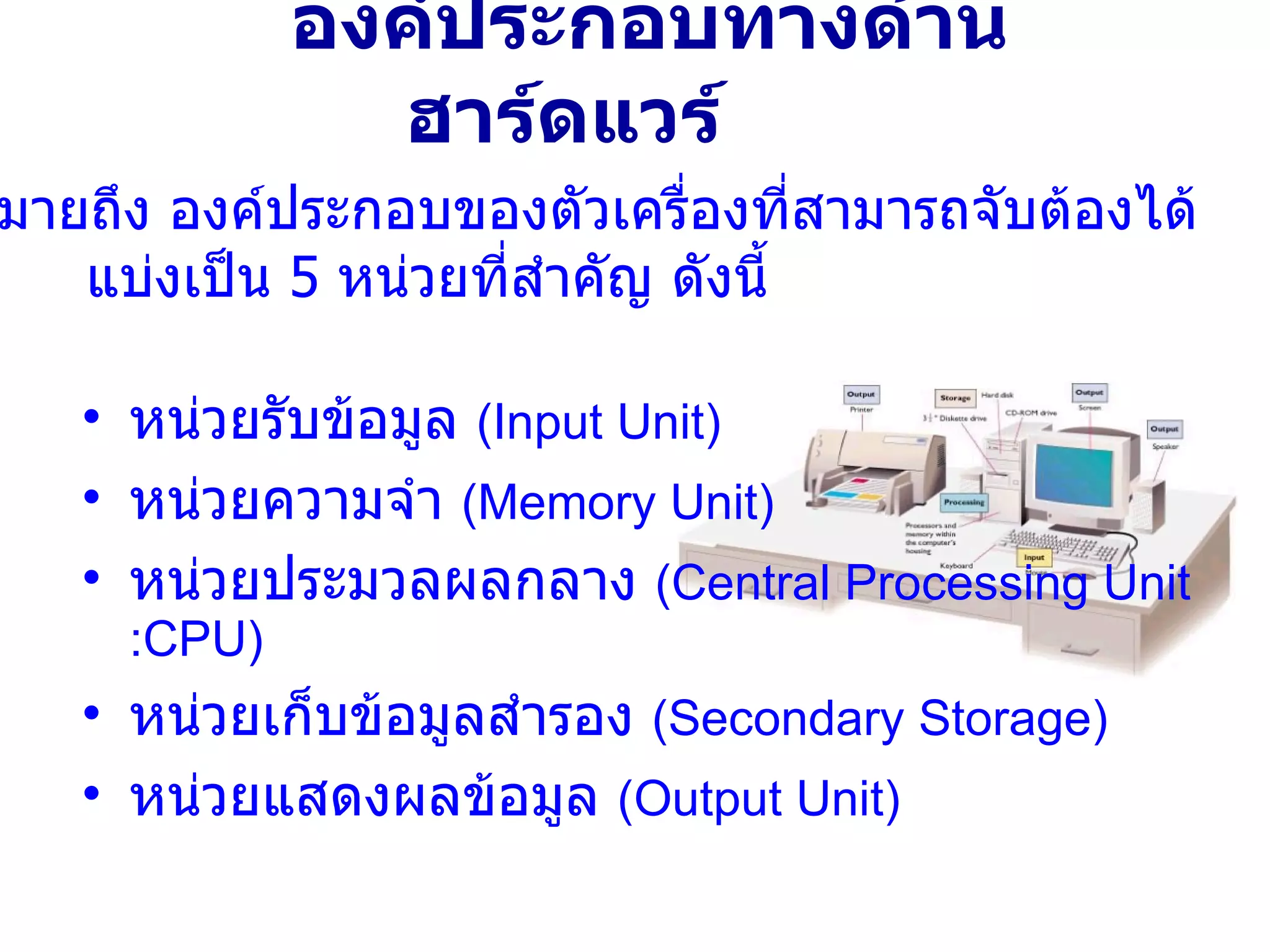

3. ความสัมพันธ์องค์ประกอบ ทางด้านฮาร์ดแวร์

10. ซอฟต์แวร์สำเร็จรูป (Package) เป็นซอฟต์แวร์หรือโปรแกรมประยุกต์ที่มีผู้จัดทำไว้ เพื่อใช้ในการทำงานประเภทต่าง ๆ โดยผู้ใช้คนอื่น ๆ สามารถนำโปรแกรมนี้ ไปใช้กับข้อมูลของตนได้แต่ไม่สามารถทำการดัดแปลงหรือแก้ไขโปรแกรมได้ ผู้ใช้ไม่จำเป็นต้องเขียนโปรแกรมเอง

11. ซอฟต์แวร์ประยุกต์ (Application Software) เป็นซอฟต์แวร์หรือโปรแกรมที่เขียนขึ้นเพื่อทำงานเฉพาะอย่างที่เราต้องการซึ่งแต่ละโปรแกรมจะมีเงื่อนไข และฟอร์มที่ต่างกัน

18. องค์ประกอบด้านข้อมูล ข้อมูลที่จะนำเข้าระบบคอมพิวเตอร์ จะมีหน่วยข้อมูลที่เล็กที่สุดได้แก่ตัวอักขระ (Character) เมื่อนำมาประกอบกันเป็นหน่วยของข้อมูลจะได้เป็นฟิลด์ (Field) เมื่อนำหลาย ๆ ฟิลด์มาประกอบกันเป็นหน่วยของข้อมูลจะได้เป็นเรคอร์ด (Record) และเมื่อนำหลาย ๆ เรคอร์ดมาประกอบกันก็จะได้เป็นไฟล์ (File) File ข้อมูลพนักงาน

24. รายละเอียดองค์ประกอบด้านฮาร์ดแวร์ของ ระบบคอมพิวเตอร์ หน่วยนำ ข้อมูลเข้า หน่วยเก็บ ข้อมูลสำรอง หน่วยนำ ข้อมูลออก หน่วยควบคุม หน่วยคำนวณทาง คณิตศาสตร์และตรรกศาสตร์ หน่วยประมวลผลกลาง หน่วยความจำหลัก

29. วงจรตรรก Logic Circuits เป็นวงจรทางอิเล็กทรอนิกส์ที่ใช้ส่วนประกอบ เช่น ตัวความต้านทาน ตัวเก็บประจุ ไดโอด ทรานซิสเตอร์ ฯลฯ มาจัดให้สามารถทำงานแทนการคำนวณทางตรรกได้ โดยใช้ " การมีสัญญาณไฟฟ้า " และ " ไม่มีสัญญาณไฟฟ้า " แทนสภาวะตรรก " จริง " และ " เท็จ " หรือ "1" กับ "0" ทำให้สามารถสร้างวงจรขึ้นได้ 2 ชนิดใหญ่ ๆ คือ 1. วงจรตรรกจัดหมู่ (combination logic) 2. วงจรตรรกจัดลำดับ (sequential logic)

30. สรุปวงจรการทำงานของ CPU วงจรแปลคำสั่ง Instruction Decoder เก็บคำสั่งชั่วคราว Instruction Resister หน่วยควบคุม CU คำสั่งที่ดึงจาก หน่วยความจำหลัก สัญญาณถูกส่ง ไปหน่วยอื่น ๆ การคำนวณ เก็บข้อมูลชั่วคราว Storage Resister หน่วยคำนวณ - ตรรกศาสตร์ ALU ตรรกศาสตร์ ข้อมูลที่ส่งไปและส่งกลับ จากหน่วยความจำหลัก

32. ประเภทของหน่วยความจำ 1. หน่วยความจำแบบลบเลือนได้ (Volatile memory) เป็นหน่วยความจำที่เก็บข้อมูลได้เมื่อมีไฟฟ้าหล่อเลี้ยง ถ้าไฟดับข้อมูลก็จะหายไป ได้แก่หน่วยความจำประเภท RAM (Random Access Memory) เป็นหน่วยความจำที่ต่อเชื่อมกับ CPU SD RAM DDR RAM

33. ประเภทของหน่วยความจำ 2. หน่วยความจำแบบไม่ลบเลือน (Nonvolatile memory) เป็นอุปกรณ์ที่ต่อเชื่อมกับ CPU จะบันทึกข้อมูลมาจากโรงงานไม่สามารถลบ หรือแก้ไขข้อมูลได้ อ่านได้อย่างเดียวเรามักเรียกว่า ROM (Read Only memory)

34. เทปแม่เหล็ก (Magnetic Tape) ลักษณะของเทปแม่เหล็กจะเป็นแผ่นทำจากพลาสติกที่เรียกว่า ไมลาร์ (Mylar) ฉาบด้วยออกไซด์ของเหล็ก (Iron Oxide) ใช้สำหรับการ บันทึกข้อมูล และสามารถบันทึกซ้ำได้ แบ่งออกเป็น 2 ชนิด 1. เทปม้วน (Reel tape) 2. เทปตลับ (Tape cassette and cartridges)

35. หน่วยเก็บข้อมูลสำรอง (Secondary Storage) เป็นที่เก็บข้อมูลหรือโปรแกรมที่ยังไม่ถูกเรียกใช้โดย CPU เพื่อเตรียมเข้าสู่หน่วยความจำในเครื่อง แบ่งได้เป็น 2 ประเภท 1. แบบเข้าถึงแบบลำดับ (Sequential access media) 2. แบบเข้าถึงโดยตรง (Direct access media)

37. จานแม่เหล็ก (Magnetic Disk) เป็นแผ่นโลหะบางคล้ายแผ่นเสียง ทำด้วยพลาสติกฉาบด้วยออกไซด์ของเหล็ก สามารถเหนี่ยวนำให้เป็นสารแม่เหล็กไฟฟ้าได้ เข้าถึงข้อมูลแบบ Random มีร่องบันทึกข้อมูลเรียกว่า track เรียงเป็นชั้นมีจุดศูนย์กลางร่วมกันอาจมีชุดจานแม่เหล็กวางซ้อนกัน Disk Pack มีแกนหมุนรวมกัน

39. ซีดีรอม (CD-ROM) ย่อมาจากคำว่า Compact Disk-Read Only Memory ใช้แสงเลเซอร์ในการอ่านและการบันทึกข้อมูล เป็นสื่อประเภท Optical Media ในแผ่นจะมีการแบ่งเป็น track และ sector เหมือนกับดิสก์

40. รูปแบบจานแม่เหล็ก 2. จานแม่เหล็กแบบแข็ง (Magnetic Disk or Hard Disk) ประกอบด้วยแผ่นจานแม่เหล็ก (platters) สองแผ่นหรือมากกว่ามาจัดเรียงอยู่บนแกนเดียวกันเรียก Spindle ทำให้แผ่นแม่เหล็กหมุนไปพร้อม ๆ กัน จากการขับเคลื่อนของมอเตอร์ด้วยความเร็ว 3600 รอบต่อนาที แต่ละหน้าของแผ่นจานจะมีหัวอ่านเขียนประจำเฉพาะ โดยหัวอ่านเขียนทุกหัวจะเชื่อมติดกันคล้ายหวี สามารถเคลื่อนเข้าออกระหว่างแทร็กต่าง ๆ อย่างรวดเร็ว

41. หน่วยนำข้อมูลเข้า (Input Unit) เป็นอุปกรณ์รับเข้า ทำหน้าที่รับโปรแกรมและข้อมูลเข้าสู่เครื่องคอมพิวเตอร์ อุปกรณ์รับเข้าที่ใช้กันเป็นส่วนใหญ่คือ แผงแป้นอักขระ (keyboard) และเมาส์ (mouse)

42. เทอร์มินัล (Terminal) ประกอบด้วยจอภาพและคีย์บอร์ดในการสั่งงานคอมพิวเตอร์ให้ผู้ใช้พิมพ์ข้อความผ่านคีย์บอร์ดแล้วไปปรากฏที่หน้าจอ คีย์บอร์ดจะมีลักษณะเป็นแป้นสี่เหลี่ยมผืนผ้าประกอบด้วยปุ่มแทนอักขระปัจจุบันมักใช้ 101 ปุ่ม เทอร์มินัลแบ่งเป็น 2 ประเภท 1. เทอร์มินัลแบบธรรมดา 2. เทอร์มินัลแบบเชิงปัญญา

43. เมาส์ (Mouse) เมาส์แบ่งได้เป็นสองแบบคือ แบบทางกลและแบบใช้เแสง แบบทางกลเป็นแบบที่ใช้ลูกกลิ้งกลม เมื่อเลื่อนเมาส์ไปในทิศทางใดจะทำให้ลูกกลิ้งเคลื่อนไปมาในทิศทางนั้น ลูกกลิ้งจะทำให้กลไกซึ่งทำหน้าที่ปรับแกนหมุนในแกน X และแกน Y แล้วส่งผลไปเลื่อนตำแหน่งตัวชี้บนจอภาพ เมาส์แบบใช้แสงอาศัยหลักการส่งแสงจากเมาส์ลงไปบนแผ่นรองเมาส์ (mouse pad)

44. แทร็กบอล (Track Ball) คล้ายเมาส์แต่หงายเอาลูกกลิ้งขึ้นมาไว้ข้างบน การใช้งานจะใช้มือกลิ้งลูกกลิ้ง ไม่ค่อนสะดวกในการใช้งาน มักจะใช้กับเครื่องในตระกูลแลปทอป เพื่อประหยัดเนื้อที่

46. จอยสติค (Joystick) เป็นอุปกรณ์นำเข้าข้อมูลประเภทกราฟฟิค มีลักษณะเป็นก้านหรือคานโผล่ มาจากด้านบนของกล่อง สามารถบิดไปในทิศทางต่างๆ ได้ ขึ้นอยู่กับผู้ควบคุม ขณะ ที่มีการบิดจะมี 2 Potentiometers โดยมี 1 ตัวทำหน้าที่รับรู้การเคลื่อนที่แนวทิศเหนือ / ใต้ อีกตัวรับรู้ในแนวตะวันตก / ตะวันออก

47. ปากกาแสง (Light pens) เป็นอุปกรณ์ที่ใช้ในการทำงานด้านกราฟฟิค มีรูปร่างเหมือนปากกาและมี แสงตอนปลายใช้จิ้มที่จอภาพ เพื่อเลือกเมนูที่ต้องการ นิยมใช้ในการงานออกแบบที่ เรียกว่า Computer-Aided Design (CAD)

48. อุปกรณ์โอซีอาร์ (OCR-Optical Character Recognition) เป็นอุปกรณ์อ่านด้วยแสง Optical Device จะต้องทำการเข้ารหัสข้อมูลให้อยู่ในรูปแบบหนึ่งก่อนที่เครื่องคอมพิวเตอร์สามารถอ่านได้ เช่น ISBN และก็จะแปลงข้อมูลให้หน่วยประมวลผลทำการประมวลผลข้อมูล ต่ อป ประเภทของข้อมูลที่จะนำเข้าอุปกรณ์ OCR - รอยเครื่องหมายดินสอที่มีรูปแบบเฉพาะ (Optical Marks) - ข้อมูลอักขระพิเศษ (Optical Character) - ตัวอักษรที่เขียนด้วยมือ (HandWritten Characters) - รหัสแท่ง (Bar Codes)

49. อุปกรณ์โอเอ็มอาร์ (Optical Mark Readers) เป็นเครื่องอ่านรอยเครื่องหมายจากดินสอในกระดาษที่มีรูปแบบเฉพาะ ข้อมูลจะถูกอ่านเข้าไปเก็บโดยผ่าน OMR โดยการส่องไฟอ่านกระดาษที่อ่าน และ จะสะท้อนแสงที่เกิดจากเครื่องหมายที่ทำด้วยดินสอ เพราะดินสอมีปริมาณถ่าน กราไฟต์สูง

50. Wand Reader เป็นอุปกรณ์ที่ใช้มือควบคุม โดยนำอุปกรณ์ตัวนี้ยิงแสงไปยังตัวอักษร เพื่อทำการแปลงตัวอักษรนั้น ให้เป็นสัญญาณไฟฟ้าส่งให้เครื่องคอมพิวเตอร์ ประมวลผล ต้องเป็นตัวอักษรแบบ OCR-A

51. Hand Written Character Device เป็นอุปกรณ์ที่อ่านข้อมูลด้วยลายมือ เพื่อช่วยลดขั้นตอนในการคีย์ข้อมูล จะสามารถใช้อุปกรณ์ที่เรียกว่า Optical Scanner แต่ข้อมูลต้องมีรูปแบบที่อ่านง่าย ไม่กำกวม

55. เครื่องพิมพ์ (Printer) เป็นอุปกรณ์ที่ใช้แสดงผลลัพธ์โดยการพิมพ์ลงกระดาษ เรียกการพิมพ์ประเภทนี้ว่า Hard Copy สามารถแยกเครื่องพิมพ์ได้เป็น 3 ประเภทใหญ่ดังนี้ 1. Serial Printer 2. Line Printer 3. Page Printer

57. Line Printer เป็นเครื่องพิมพ์แบบกระทบ พิมพ์ได้ทีละบรรทัด มีความเร็วอยู่ในช่วง 1000 - 5000 lpm (Line per minute) แบ่งได้เป็น 3 แบบ คือ 1. The Band Printer เป็นเครื่องพิมพ์ที่ใช้หลักการวิ่งของตัวอักษรตามแนวนอน หัวพิมพ์จะเคาะผ่านผ้าหมึกให้ตัวอักษรปรากฏอยู่บนกระดาษ 2. The Chain Printer เหมือนกับ Band Printer แต่จะใช้ห่วงโซ่แทน 3. The Drum Printer อักษรจะอยู่บน Drum ซึ่งจะหมุนตลอดเวลาเมื่อถึงจังหวะจะพิมพ์ตัวอักษรหัวพิมพ์ก็จะเคาะผ่านกระดาษและผ้าหมึกทันที

58. พลอตเตอร์ (Plotter) ถูกผลิตมาใช้ในงานการสร้างรูปภาพทางกราฟิค เช่น การออกแบบ แผนผัง แผนที่และชาร์ตต่างๆ หลักการทำงานจะรับสัญญาณจากเครื่องคอมพิวเตอร์ ควบคุมการเลื่อนปาก กาบนกระดาษ แบ่งเป็น 1. พลอตเตอร์แบบทรงกระบอก (Drum Plotter) 2. พลอตเตอร์แบบระนาบ (Flatbed Plotter) 3. อิเล็กโตรสแตติคพลอตเตอร์ (Electrostatic Plotter)

59. Page Printer เป็นเครื่องพิมพ์แบบไม่กระทบ โดยส่วนมากจะใช้เทคโนโลยีเลเซอร์ ได้แก่ เครื่องพิมพ์แบบเลเซอร์ (Laser Printer) เป็นเครื่องพิมพ์ความเร็วสูงมีความเร็วไม่ต่ำกว่า 6 หน้าต่อนาที จะใช้ผงหมึก (Toner) ในการพิมพ์

60. จบการนำเสนอ ข้อมูลเดิมจากมหาวิทยาลัยราชภัฏมหาสารคาม ปรับปรุงรุปแบบการนำเสนอใหม่โดยครูวิจักษณ์
