CISCO MEETING SERVER
ПЕРЕОСМЫСЛЕНИЕ
МНОГОТОЧЕЧНЫХ
КОНФЕРЕНЦИЙ
2017 г.
Егор Дмитриев
ведущий инженер
2
1. Сервер многоточечных конференций с упором на персональное использование
(виртуальные переговорные комнаты)
2. Создан группой разработчиков из TANDBERG и Codian под именем Acano
3. Изначально вендоронезависимый продукт нацелен на всеядность и широкие
возможности кастомизации
4. Первоначально только аппаратное решение получило возможности виртуализации
на VMware и Hyper-V
5. В 2015 году компания Acano приобретена компанией Cisco Systems
6. Основной продукт переименован в Cisco Meeting Server
7. В настоящее время производится встраивание решения в линейку инфраструктуры
Cisco TelePresence
CISCO MEETING SERVER –
ПРОШЛОЕ И НАСТОЯЩЕЕ
3
ВОЗМОЖНОСТИ РЕШЕНИЯ
Cisco
Meeting
Sever
ВКС и телефония
других вендоров
Классическая ВКС
TANDBERG/Cisco
Телефония и видео
на базе Cisco UCM
Cisco Meeting App
Подключение по
IP-адресам
MS Skype for
Business
Подключение из
Web-RTC браузера
4
• Сервер многоточечных конференций
• Персональные и групповые виртуальные комнаты
• Шлюз для Lync 2013/Skype for Business
• Шлюз для H.323
• Подключение внешних неавторизованных пользователей по ссылке
• Собственные программные клиенты Cisco Meeting App
• Каскадирование и резервирование
• Запись и вещание
• Поддержка HD1080p60 для видео и HD1080p30 для контента
• Поддержка HTML5/Web-RTC для видео в браузере без плагина
• Широчайшие возможности API
ВОЗМОЖНОСТИ РЕШЕНИЯ
5
• Cisco Meeting Server 1000 – 96 портов HD720p30
• Cisco Meeting Server 2000 – 500 портов HD720p30
• Сторонние серверы (HP, Dell и т.д.) – поддерживается виртуализация Vmware и
Hyper-V
ПОРТОВАЯ ЁМКОСТЬ
Поддержка предыдущие серверных платформ для Cisco TelePresence
Server:
oMM410v – 64x HD720p30
oMM400v – 36x HD720p30 Сохранение инвестиций
6
Без интеграций, внутри и в Интернет: собственные клиенты Cisco Meeting App и
Web-RTC подключения, вызов по IP-адресам
Рекомендуемые интеграции:
• Cisco UCM 11.5 и позднее – управление вызовами, MCU для Ad-Hoc
и MeetMe-конференций
• Cisco Expressway/VCS – регистрация SIP/H.323-терминалов, управление вызовами
Прочие:
• MS Lync 2013/Skype for Business для вызовов ВКС<>Lync(SfB) и совместных
конференций
• Cторонние системы телефонии (Avaya, Asterisk)
• Сторонние системы ВКС (Polycom, Avaya, LifeSize)
ИНТЕГРАЦИИ
7
• Организация конференций с помощью стандартного плагина Skype for Business
Outlook plugin
• Подключение видеотерминалов Cisco TelePresence одной кнопкой на экране
при начале конференции, остальных аудио/видео участников через IVR
• Участники традиционной ВКС собираются на CMS, SfB на AV MCU
• Трансляция до 5 изображений в обе стороны
• Полнодуплексный обмен контентом
КОНФЕРЕНЦИИ DUAL HOME
8
• Реализуется при использовании системы
управления вызовами
• Полностью поддерживается для SIP при
использовании Cisco UCM 11.5 и др.
• Возможна реализация при использовании
систем управления вызовами от сторонних
производителей
ГЕОГРАФИЧЕСКОЕ КАСКАДИРОВАНИЕ
9
• Лицензия на «общую» конференцию (Shared Multiparty)
• Лицензия на персональную конференцию (Personal Multiparty)
Получение лицензий:
ЛИЦЕНЗИРОВАНИЕ
Shared Multiparty:
• Отдельно
• В составе видеотерминала Cisco – со скидкой
• Конверсия лицензий существующих серверов многоточечных конференций
Cisco
Personal Multiparty – пакетом из 25 и более лицензий через заказ Cisco UWL
Meetings
Сохранение инвестиций
10
• Центр управления персональной виртуальной комнатой (Space)
• У одного пользователя может быть несколько комнат
• Между пользователями комнат возможно взаимодействие
с использованием чата/видео/аудио
• История чатов хранится постоянно
• Полномочия авторизованных пользователей могут регулироваться
администратором через API
• Реализовано в виде Web-RTC, а также в виде приложения для
Windows/MacOS/iOS/Android (ожидается)
CISCO MEETING APP
11
Для руководителя:
• Подключение в конференцию по ссылке из браузера по приглашению в email
• Вызов в конференцию по номеру из приглашения в email
• Ad-Hoc конференция с телефона/видеотерминала Cisco
• Использование Cisco Meeting App для сбора конференции и приглашения
участников
Для администратора:
• Сбор и администрирование многоточечных конференций
• Отправка приглашений для подключения в конференцию (включая ссылку для
подключения из веб-браузера)
ТИПОВЫЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ
Во всех сценариях участники конференции – любые: Skype for
Business, аудио, из браузера, классическая ВКС (любые вендоры)
12
Запись и вещание – автоматически с началом конференции, с использованием
кнопки в Cisco Meeting App или с использованием DTMF-кодов
• Готовая запись складывается на NFS в виде файла .mp4
• Вещание в формате до HD720p30 на vBrick/Wowza
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
13
Брендирование – базовое и расширенное:
• Базовое (бесплатно) – изменение фона и логотипа для Web-RTC подключения
• Расширенное (платно) – изменение всех фоновых заставок, логотипов, голосовых
сообщений, текстов приглашений
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
14
НОВЫЕ ВИДЕОТЕРМИНАЛЫ CISCO ROOM KIT
Cisco (Spark) Room Kit - для переговорной на
5-7 участников
Новые возможности Cisco Spark Room Kit и Cisco Spark Room Kit Plus
• 1 или 3 видеокамеры с разрешением 5К
• Поддержка передачи контента 4К@5fps
• Поддержка 4К дисплеев
• Best overview “2.0” – определение группы пользователей
• Speaker Track ”2.0” – автовыделение выступающего участника
• Встроенная многоточка на 4 участников
• Подсчет участников/Метрики использования и улучшенный
диагностический режим
Cisco (Spark) Room Kit Plus – для переговорной на 7-
14 участников
Ориентировочно будут доступны для заказа в июне 2017
15

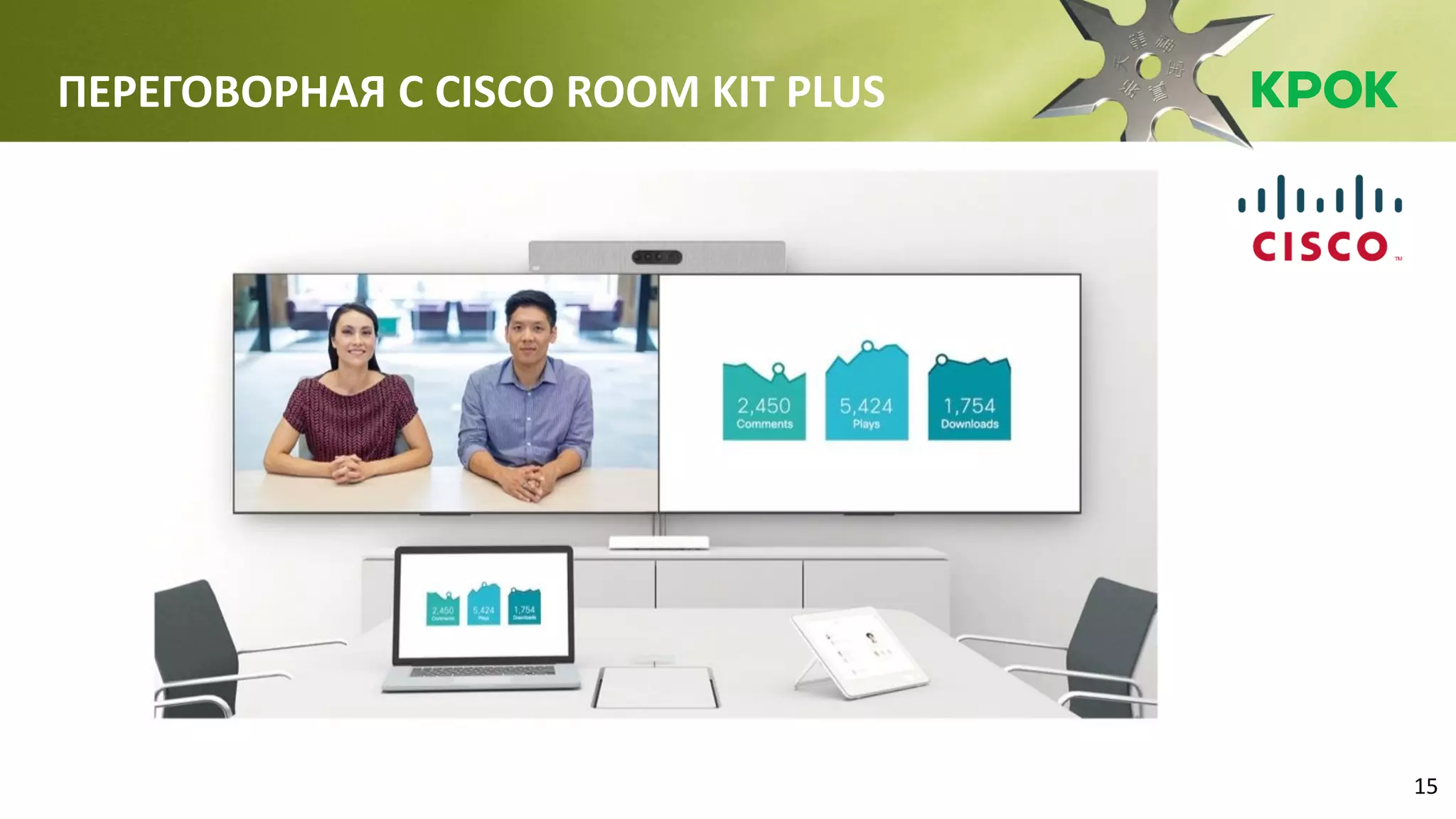

ПЕРЕГОВОРНАЯ С CISCO ROOM KIT PLUS
Егор Дмитриев
Ведущий инженер
111033, Москва, ул. Волочаевская, д.5, к.1
edmitriev@croc.ru
Т: (495) 974 22 74
Ф: (495) 974 22 77
СПАСИБО
ЗА ВНИМАНИЕ
