- 1. Обзор моделей коммутаторовдля построения корпоративных ЛВС и новости продуктовой линейки коммутации Cisco Catalyst Константин Григорьев, Системный инженер-консультант по направлению маршрутизация и коммутация kgrigori@cisco.com 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved.

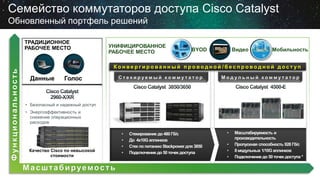

- 2. Семейство коммутаторов доступаCisco Catalyst Обновленный портфель решений • Безопасный и надежный доступ • Энергоэффективность и снижение операционных расходов Качество Cisco по невысокой стоимости УНИФИЦИРОВАННОЕ РАБОЧЕЕ МЕСТО BYOD Видео Мобильность Функциональность Масштабируемость К о н в е р г и р о в а н н ы й п р о в о д н о й / б е с п р о в о д н о й д о с т у п С т е к и р у е м ы й к о м м у т а т о р М о д у л ь н ы й к о м м у т а т о р • Стекирование до480Гб/с • До 4x10Gаплинков • Стек попитанию Stackpower для 3850 • Подключение до 50точек доступа • Масштабируемость и производительность • Пропускная способность 928Гб/с • 8модульных 1/10Gаплинков • Подключение до 50точек доступа *

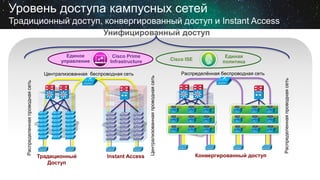

- 3. Унифицированный доступ Уровень доступакампусных сетей Традиционный доступ, конвергированный доступ и Instant Access Централизованная беспроводная сеть SiSi SiSi Традиционный Доступ Распределеннаяпроводнаясеть Instant Access Централизованнаяпроводнаясеть VSS Cisco Prime Infrastructure Единое управление Cisco ISE Единая политика Распределённая беспроводная сеть Конвергированный доступ SiSi SiSi Распределеннаяпроводнаясеть VSS MAMAMA MAMAMA MAMAMA MAMAMA MAMAMA MAMAMA
- 4. Семейство коммутаторов CiscoCatalyst 2960 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved. 4

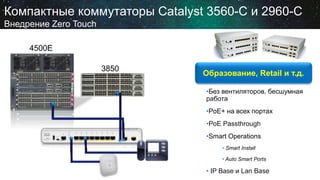

- 5. Компактные коммутаторы Catalyst3560-C и 2960-C Внедрение Zero Touch Образование, Retail и т.д. 4500E 3850 •Без вентиляторов, бесшумная работа •PoE+ на всех портах •PoE Passthrough •Smart Operations • Smart Install • Auto Smart Ports • IP Base и Lan Base

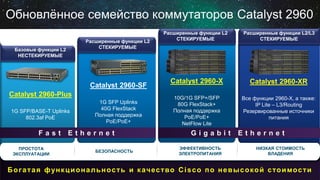

- 6. Catalyst 2960-X 10G/1G SFP+/SFP 80GFlexStack+ Полная поддержка PoE/PoE+ NetFlow Lite Расширенные функции L2 СТЕКИРУЕМЫЕ Catalyst 2960-XR Все функции 2960-X, а также: IP Lite – L3/Routing Резервированные источники питания Расширенные функции L2/L3 СТЕКИРУЕМЫЕ Обновлённое семейство коммутаторов Catalyst 2960 Богатая функциональность и качество Cisco по невысокой стоимости ПРОСТОТА ЭКСПЛУАТАЦИИ БЕЗОПАСНОСТЬ ЭФФЕКТИВНОСТЬ ЭЛЕКТРОПИТАНИЯ НИЗКАЯ СТОИМОСТЬ ВЛАДЕНИЯ Catalyst 2960-Plus 1G SFP/BASE-T Uplinks 802.3af PoE Базовые функции L2 НЕСТЕКИРУЕМЫЕ Catalyst 2960-SF 1G SFP Uplinks 40G FlexStack Полная поддержка PoE/PoE+ Расширенные функции L2 СТЕКИРУЕМЫЕ F a s t E t h e r n e t G i g a b i t E t h e r n e t
- 7. Новый Catalyst 2960-Plus Прямаязамена Catalyst 2960 с портами 10/100 С мая 2013 года доступны к заказу • Обновленная версия Catalyst 2960 Fast Ethernet • 2x RAM (128 Мб) и 2x Flash (64 Мб) обеспечивает возможность инсталляции будущих релизов IOS и реализации новых функций • 10 моделей - 24 или 48 10/100 (Fast Ethernet) портов - Полная или частичная поддержка PoE - Функциональные наборы LAN Base или LAN Lite - Все модели включают опции SFP и 1000BASE-T для аплинков • Недорогие модели коммутаторов Catalyst для: - Филиалов и удаленных подразделений - Традиционных рабочих мест с проводными конечными устройствами (рабочие станции, IP-телефоны) Такая же платформа и функциональность Поддержка версии IOS 15.0(2)SE и выше Простая миграция Прямая замена для каждой модели Catalyst 2960 предыдущего поколения Аналогичная (или меньшая) стоимость По сравнению с эквивалентами Catalyst 2960 предыдущего поколения

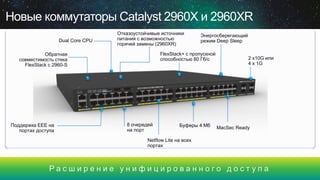

- 8. Р а сш и р е н и е у н и ф и ц и р о в а н н о г о д о с т у п а Новые коммутаторы Catalyst 2960X и 2960XR Обратная совместимость стека FlexStack с 2960-S FlexStack+ с пропускной способностью 80 Гб/с Netflow Lite на всех портах 8 очередей на порт Поддержка EEE на портах доступа Отказоустойчивые источники питания с возможностью горячей замены (2960XR) Dual Core CPU MacSec ReadyБуферы 4 Мб Энергосберегающий режим Deep Sleep 2 x10G или 4 x 1G

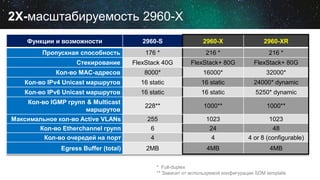

- 9. 2X-масштабируемость 2960-X Функции ивозможности 2960-S 2960-X 2960-XR Пропускная способность 176 * 216 * 216 * Стекирование FlexStack 40G FlexStack+ 80G FlexStack+ 80G Кол-во MAC-адресов 8000* 16000* 32000* Кол-во IPv4 Unicast маршрутов 16 static 16 static 24000* dynamic Кол-во IPv6 Unicast маршрутов 16 static 16 static 5250* dynamic Кол-во IGMP групп & Multicast маршрутов 228** 1000** 1000** Максимальное кол-во Active VLANs 255 1023 1023 Кол-во Etherchannel групп 6 24 48 Кол-во очередей на порт 4 4 4 or 8 (configurable) Egress Buffer (total) 2MB 4MB 4MB * Full-duplex ** Зависит от используемой конфигурации SDM template

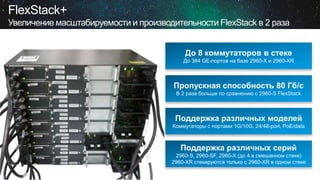

- 10. FlexStack+ Увеличение масштабируемости ипроизводительности FlexStack в 2 раза Поддержка различных моделей Коммутаторы с портами 1G/10G, 24/48-port, PoE/data До 8 коммутаторов в стеке До 384 GE-портов на базе 2960-X и 2960-XR Пропускная способность 80 Гб/с В 2 раза больше по сравнению с 2960-S FlexStack Поддержка различных серий 2960-S, 2960-SF, 2960-X (до 4 в смешанном стеке) 2960-XR стекируются только с 2960-XR в одном стеке
- 11. NetFlow Lite для2960-X/XR Интегрированный Sampled NetFlow Flexible NetFlow Export Возможность выбора ключевых полей L2, L3, L4 ASIC-based capture На скорости line-rate с минимальным влиянием на CPU (процессор) коммутатора Для всех портов North-South и East-West трафик Обнаружение аномалий Идентификация top- пользователей и приложений Catalyst 2960-X NetFlow Lite • Netflow-v9 Export • 16000 потоков • Поддержка в LAN Base • Только Sampled • Random • Deterministic от 1:1022 до 1:32

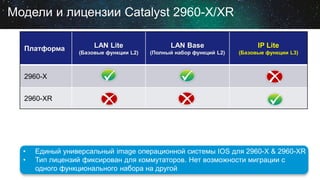

- 12. Модели и лицензииCatalyst 2960-X/XR Платформа LAN Lite (Базовые функции L2) LAN Base (Полный набор функций L2) IP Lite (Базовые функции L3) 2960-X 2960-XR • Единый универсальный image операционной системы IOS для 2960-X & 2960-XR • Тип лицензий фиксирован для коммутаторов. Нет возможности миграции с одного функционального набора на другой

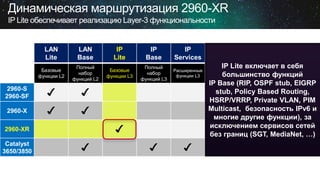

- 13. Динамическая маршрутизация 2960-XR IPLite обеспечивает реализацию Layer-3 функциональности LAN Lite LAN Base IP Lite IP Base IP Services Базовые функции L2 Полный набор функций L2 Базовые функции L3 Полный набор функций L3 Расширенные функции L3 2960-S 2960-SF 2960-X 2960-XR Catalyst 3650/3850 IP Lite включает в себя большинство функций IP Base (RIP, OSPF stub, EIGRP stub, Policy Based Routing, HSRP/VRRP, Private VLAN, PIM Multicast, безопасность IPv6 и многие другие функции), за исключением сервисов сетей без границ (SGT, MediaNet, …)

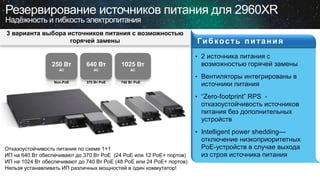

- 14. Резервирование источников питаниядля 2960XR Надёжность и гибкость электропитания • 2 источника питания с возможностью горячей замены • Вентиляторы интегрированы в источники питания • “Zero-footprint” RPS - отказоустойчивость источников питания без дополнительных устройств • Intelligent power shedding— отключение низкоприоритетных PoE-устройств в случае выхода из строя источника питания Гибкость питания 3 варианта выбора источников питания с возможностью горячей замены Non-PoE 370 Вт PoE 740 Вт PoE 250 Вт AC 640 Вт AC 1025 Вт AC Отказоустойчивость питания по схеме 1+1 ИП на 640 Вт обеспечивают до 370 Вт PoE (24 PoE или 12 PoE+ портов) ИП на 1024 Вт обеспечивают до 740 Вт PoE (48 PoE или 24 PoE+ портов) Нельзя устанавливать ИП различных мощностей в один коммутатор!

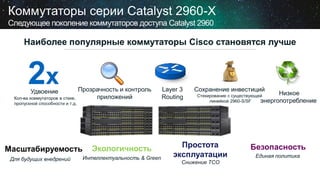

- 15. Коммутаторы серии Catalyst2960-X Следующее поколение коммутаторов доступа Catalyst 2960 Наиболее популярные коммутаторы Cisco становятся лучше 2xУдвоение Кол-ва коммутаторов в стеке, пропускной способности и т.д. Сохранение инвестиций Стекирование с существующей линейкой 2960-S/SF Прозрачность и контроль приложений Layer 3 Routing Низкое энергопотребление Для будущих внедрений Масштабируемость Экологичность Интеллектуальность & Green Простота эксплуатации Снижение TCO Безопасность Единая политика
- 16. Семейства коммутаторов CiscoCatalyst 3850/3650 Для унифицированных рабочих мест 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved. 21

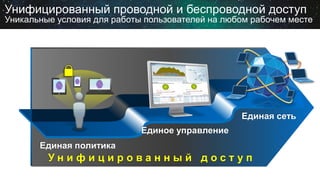

- 17. Унифицированный проводной ибеспроводной доступ Уникальные условия для работы пользователей на любом рабочем месте У н и ф и ц и р о в а н н ы й д о с т у п Единая политика Единое управление Единая сеть

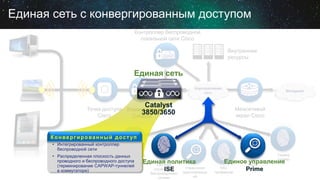

- 18. Система управления беспроводными сетями Сервер сервер Решение для управления локальной сетью Управление идентификаци ей NAC профайлер Гость сервер Контроллербеспроводной локальной сети Cisco Внутренние ресурсы Межсетевой экран Cisco Точка доступа Cisco Коммутатор Catalyst Корпоративная сеть Интернет Единое управление Prime Единая политика ISE Единая сеть с конвергированным доступом Конвергированный доступ • Интегрированный контроллер беспроводной сети • Распределенная плоскость данных проводного и беспроводного доступа (терминирование CAPWAP-туннелей в коммутаторе) Единая сеть Catalyst 3850/3650

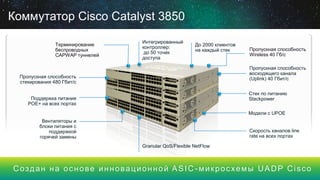

- 19. Коммутатор Cisco Catalyst3850 Создан на основе инновационной ASIC -микросхемы UADP Cisco Терминирование беспроводных CAPWAP туннелей Интегрированный контроллер: до 50 точек доступа До 2000 клиентов на каждый стек Пропускная способность восходящего канала (Uplink) 40 Гбит/с Стек по питанию Stackpower Скорость каналов line rate на всех портах Пропускная способность стекирования 480 Гбит/с Поддержка питания POE+ на всех портах Вентиляторы и блоки питания с поддержкой горячей замены Granular QoS/Flexible NetFlow Пропускная способность Wireless 40 Гб/с Модели с UPOE
- 20. Catalyst 3850 Сетевые uplink-модулии источники питания C3850-NM-4x10G (для 48-портовых моделей) C3850-NM-4x1G C3850-NM-2x10G Резервирование источников питания 1+1 Источник питания PID 350 Вт AC PWR-C1-350WAC 715 Вт AC PWR-C1-715WAC 1100 Вт AC PWR-C1-1100WAC 440 Вт DC PWR-C1-440WDC

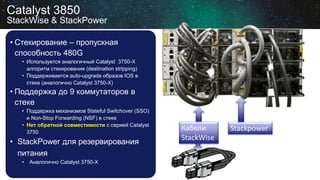

- 21. • Стекирование –пропускная способность 480G • Используется аналогичный Catalyst 3750-X алгоритм стекирования (destination stripping) • Поддерживается auto-upgrade образов IOS в стеке (аналогично Catalyst 3750-X) • Поддержка до 9 коммутаторов в стеке • Поддержка механизмов Stateful Switchover (SSO) и Non-Stop Forwarding (NSF) в стеке • Нет обратной совместимости с серией Catalyst 3750 • StackPower для резервирования питания • Аналогично Catalyst 3750-X Catalyst 3850 StackWise & StackPower Кабели StackWise Stackpower

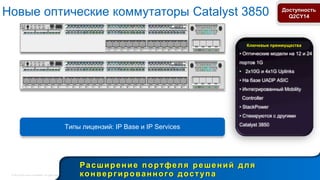

- 22. Cisco Confidential© 2010Cisco and/or its affiliates. All rights reserved. 29 Новые оптические коммутаторы Catalyst 3850 Ключевые преимущества • Оптические модели на 12 и 24 портов 1G • 2x10G и 4x1G Uplinks • На базе UADP ASIC • Интегрированный Mobility Controller • StackPower • Стекируются с другими Catalyst 3850 Доступность Q2CY14 Расширение портфеля решений для конвергированного доступа Типы лицензий: IP Base и IP Services

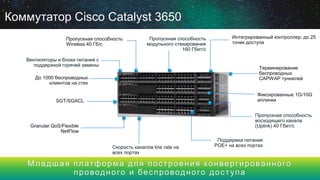

- 23. Коммутатор Cisco Catalyst3650 Младшая платформа для построения конвергированного проводного и беспроводного доступа Терминирование беспроводных CAPWAP туннелейДо 1000 беспроводных клиентов на стек Пропускная способность восходящего канала (Uplink) 40 Гбит/с Скорость каналов line rate на всех портах Вентиляторы и блоки питания с поддержкой горячей замены Granular QoS/Flexible NetFlow Пропускная способность модульного стекирования 160 Гбит/с SGT/SGACL Поддержка питания POE+ на всех портах Фиксированные 1G/10G аплинки Интегрированный контроллер: до 25 точек доступа Пропускная способность Wireless 40 Гб/с

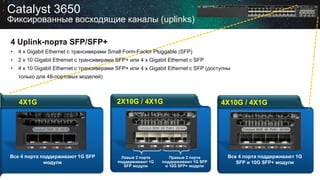

- 24. Catalyst 3650 Фиксированные восходящиеканалы (uplinks) 2X10G / 4X1G Левые 2 порта поддерживают 1G SFP модули Правые 2 порта поддерживают 1G SFP и 10G SFP+ модули 4X10G / 4X1G Все 4 порта поддерживают 1G SFP и 10G SFP+ модули 4X1G Все 4 порта поддерживают 1G SFP модули • 4 x Gigabit Ethernet с трансиверами Small Form-Factor Pluggable (SFP) • 2 x 10 Gigabit Ethernet с трансиверами SFP+ или 4 x Gigabit Ethernet с SFP • 4 x 10 Gigabit Ethernet с трансиверами SFP+ или 4 x Gigabit Ethernet с SFP (доступны только для 48-портовых моделей) 4 Uplink-порта SFP/SFP+

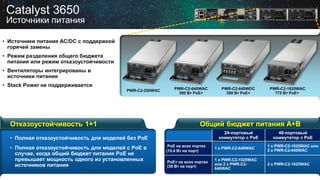

- 25. Catalyst 3650 Источники питания •Источники питания AC/DC с поддержкой горячей замены • Режим разделения общего бюджета питания или режим отказоустойчивости • Вентиляторы интегрированы в источники питания • Stack Power не поддерживается Общий бюджет питания A+B 24-портовый коммутатор с PoE 48-портовый коммутатор с PoE PoE на всех портах (15.4 Вт на порт) 1 x PWR-C2-640WAC 1 x PWR-C2-1025WAC или 2 x PWR-C2-640WAC PoE+ на всех портах (30 Вт на порт) 1 x PWR-C2-1025WAC или 2 x PWR-C2- 640WAC 2 x PWR-C2-1025WAC • Полная отказоустойчивость для моделей без PoE • Полная отказоустойчивость для моделей с PoE в случае, когда общий бюджет питания PoE не превышает мощность одного из установленных источников питания Отказоустойчивость 1+1 PWR-C2-640WDC 390 Вт PoE+ PWR-C2-1025WAC 775 Вт PoE+ PWR-C2-250WAC PWR-C2-640WAC 390 Вт PoE+
- 26. Catalyst 3650 Cisco StackWise-160 •Модульный стек по передаче данных с пропускной способностью 160 Гб/с • Адаптер для стекирования с возможностью установки в горячем режиме (опциональный, заказывается отдельно) • Поддержка горячего подключения/удаления коммутаторов в стеке • Поддержка до 9 коммутаторов в стеке • Поддержка Stateful Switch Over (SSO) • 25 точек доступа и 1000 беспроводных клиентов на стек • Кабели для стекирования различной длины – 50 см, 1 м, 3 м. Модульные адаптеры для стекирования и кабель Объединение коммутаторов в стек StackWise-160 для Catalyst 3650 C3650-STACK= STACK-T2-50CM=
- 27. Основные преимущества конвергированного доступа 17.06.2014© 2013 Cisco and/or its affiliates. All rights reserved. 34
- 28. Конвергированный проводной ибеспроводной доступ Основные преимущества коммутаторов Catalyst 3650/3850 Масштабируемость с помощью распределенной плоскости данных проводного и беспроводного доступа Пропускная способность Wireless 40 Гбит/с на коммутатор Максимальная устойчивость за счет быстрого восстановления с учетом состояния Многоуровневой дизайн сети высокой доступности с аварийным переключением Stateful Switchover Единая платформа для проводного и беспроводного доступа Общая система IOS, общая точка администрирования, один выпуск Унифицированный доступ — единая политик а, единое управление, единая сеть Сетевая прозрачность для быстрого устранения неполадок Трафик проводной и беспроводной сети виден в каждом узле Согласованный контроль безопасности и качества обслуживания Иерархическое управление пропускной способностью и распределенная реализация политик

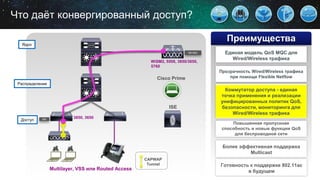

- 29. Что даёт конвергированныйдоступ? Multilayer, VSS или Routed Access WiSM2, 5508, 3850/3650, 5760 Cisco Prime ISE MA MC/MO Преимущества Единая модель QoS MQC для Wired/Wireless трафика Прозрачность Wired/Wireless трафика при помощи Flexible Netflow Коммутатор доступа - единая точка применения и реализации унифицированных политик QoS, безопасности, мониторинга для Wired/Wireless трафика Повышенная пропускная способность и новые функции QoS для беспроводной сети Доступ Распределение Ядро CAPWAP Tunnel Более эффективная поддержка Multicast 3850, 3650 Готовность к поддержке 802.11ac в будущем

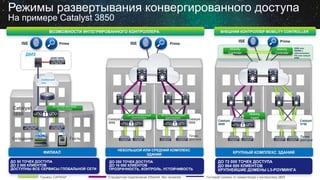

- 30. Catalyst 3750 5508 или WISM2 с обновлением ПОили новый 5760 Catalyst 3850 КРУПНЫЙ КОМПЛЕКС ЗДАНИЙ ВНЕШНИЙ КОНТРОЛЛЕР MOBILITY CONTROLLER ДО 72 000 ТОЧЕК ДОСТУПА ДО 864 000 КЛИЕНТОВ КРУПНЕЙШИЕ ДОМЕНЫ L3-РОУМИНГА Точки доступа ISE Prime Точки доступа Catalyst 3850 Catalyst 3850 Режимы развертывания конвергированного доступа На примере Catalyst 3850 ДМЗ Catalyst 3850 37Сотрудник Гость ВОЗМОЖНОСТИ ИНТЕГРИРОВАННОГО КОНТРОЛЛЕРА ФИЛИАЛ НЕБОЛЬШОЙ ИЛИ СРЕДНИЙ КОМПЛЕКС ЗДАНИЙ ДО 50 ТОЧЕК ДОСТУПА ДО 2 000 КЛИЕНТОВ ДОСТУПНЫ ВСЕ СЕРВИСЫ ГЛОБАЛЬНОЙ СЕТИ ДО 250 ТОЧЕК ДОСТУПА ДО 16 000 КЛИЕНТОВ ПРОЗРАЧНОСТЬ, КОНТРОЛЬ, УСТОЙЧИВОСТЬ Глобальная сеть Mobility Controller Mobility Controller Туннель CAPWAP Стандартное подключение Ethernet, без туннелей Гостевой туннель от коммутатора к контроллеру ДМЗ ИНТЕГРИРОВАННЫЙ КОНТРОЛЛЕР ИНТЕГРИРОВАННЫЙ КОНТРОЛЛЕР Mobility Agent ИНТЕГРИРОВАННЫЙ КОНТРОЛЛЕР ISE Prime ISE Prime

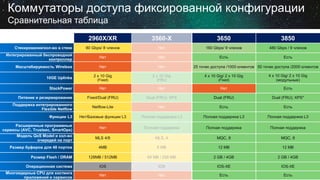

- 31. Коммутаторы доступа фиксированнойконфигурации Сравнительная таблица 2960X/XR 3560-X 3650 3850 Стекирование/кол-во в стеке 80 Gbps/ 8 членов Нет 160 Gbps/ 9 членов 480 Gbps / 9 членов Интегрированный беспроводной контроллер Нет Нет Есть Есть Масштабируемость Wireless Нет Нет 25 точек доступа /1000 клиентов 50 точек доступа /2000 клиентов 10GE Uplinks 2 x 10 Gig (Fixed) 2 x 10 Gig (FRU) 4 x 10 Gig/ 2 x 10 Gig (Fixed) 4 x 10 Gig/ 2 x 10 Gig (модульные) StackPower Нет Нет Нет Есть Питание и резервирование Fixed/Dual (FRU) Dual (FRU); XPS Dual (FRU) Dual (FRU); XPS* Поддержка интегрированного Flexible Netflow Netflow-Lite Нет Есть Есть Функции L3 Нет/Базовые функции L3 Полная поддержка L3 Полная поддержка L3 Полная поддержка L3 Расширенные программные сервисы (AVC, Trustsec, SmartOps) Нет Полная поддержка Полная поддержка Полная поддержка Модель QoS Model и кол-во очередей на порт MLS 4/8 MLS, 4 MQC, 8 MQC, 8 Размер буферов для 48 портов 4MB 6 MB 12 MB 12 MB Размер Flash / DRAM 128MB / 512MB 64 MB / 256 MB 2 GB / 4GB 2 GB / 4GB Операционная система IOS IOS IOS-XE IOS-XE Многоядерные CPU для хостинга приложений и сервисов Нет Нет Есть Есть
- 32. UADP (Unified AccessData Plane) ASIC и IOS XE На базе UADP • Уникальная и эффективная инновация Cisco • Аппаратная производительность оборудования и гибкость программного обеспечения • Направленность на будущее и программируемость • Реализация новых функций и возможностей ПО (например, SDN) в течение жизненного цикла продукта • Оптимизированная производительность • Функции CAPWAP энкапсуляции/декапсуляции, Flexible Netflow, QoS реализованы на ASIC, что обеспечивает line rate производительность • Использование на различных платформах — Catalyst 3850/3650, Sup 8E для Catalyst 4500E, Wireless LAN Controller 5760 На основе IOS XE • Согласованные функции на всех платформах • Использует уже созданные богатые возможности проводного доступа
- 33. Семейство коммутаторов CiscoCatalyst 4500 Для унифицированных рабочих мест 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved. 40

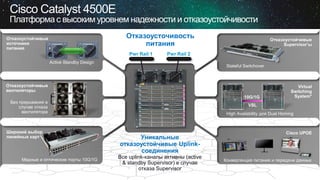

- 34. Уникальные отказоустойчивые Uplink- соединения Все uplink-каналыактивны (active & standby Supervisor) в случае отказа Supervisor Отказоустойчивые вентиляторы Без прерывания в случае отказа вентилятора Отказоустойчивые источники питания Active Standby Design Отказоустойчивые Supervisor’ы Stateful Switchover Cisco UPOE Конвергенция питания и передачи данных Virtual Switching System*10G/1G VSL High Availability для Dual Homing Отказоусточивость питания Pwr Rail 1 Pwr Rail 2 Медные и оптические порты 10G/1G Широкий выбор линейных карт Cisco Catalyst 4500E Платформа с высоким уровнем надежности и отказоустойчивости

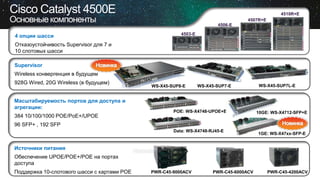

- 35. 4503-E 4507R+E 4510R+E 4506-E 4 опции шасси ОтказоустойчивостьSupervisor для 7 и 10 слотовых шасси Cisco Catalyst 4500E Основные компоненты 1GE: WS-X47xx-SFP-E POE: WS-X4748-UPOE+E Data: WS-X4748-RJ45-E Масштабируемость портов для доступа и агрегации: 384 10/100/1000 POE/PoE+/UPOE 96 SFP+ , 192 SFP 10GE: WS-X4712-SFP+E Источники питания Обеспечение UPOE/POE+/POE на портах доступа Поддержка 10-слотового шасси с картами POE PWR-C45-9000ACV PWR-C45-6000ACV PWR-C45-4200ACV Supervisor Wireless конвергенция в будущем 928G Wired, 20G Wireless (в будущем) WS-X45-SUP7L-EWS-X45-SUP8-E WS-X45-SUP7-E

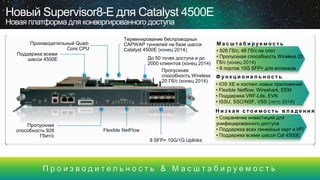

- 36. П р ои з в о д и т е л ь н о с т ь & М а с ш т а б и р у е м о с т ь Новый Supervisor8-E для Catalyst 4500E Новая платформа для конвергированного доступа Поддержка всеми шасси 4500E До 50 точек доступа и до 2000 клиентов (конец 2014) 8 SFP+ 10G/1G Uplinks Flexible NetFlow Пропускная способность 928 Гбит/с Терминирование беспроводных CAPWAP туннелей на базе шасси Catalyst 4500E (конец 2014) Производительный Quad- Core CPU Ф у н к ц и о н а л ь н о с т ь Н и з к а я с т о и м о с т ь в л а д е н и я М а с ш т а б и р у е м о с т ь • Сохранение инвестиций для унифицированного доступа • Поддержка всех линейных карт и ИП • Поддержка всеми шасси Cat 4500E • IOS XE и хостинг новых приложений • Flexible Netflow, Wireshark, EEM • Поддержка VRF-Lite, EVN • ISSU, SSO/NSF, VSS (лето 2014) • 928 Гб/с, 48 Гб/с на слот • Пропускная способность Wireless 20 Гб/с (конец 2014) • 8 портов 10G SFP+ для аплинковПропускная способность Wireless 20 Гб/с (конец 2014)

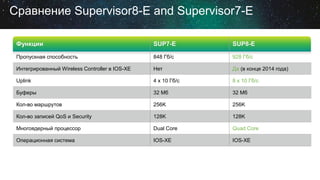

- 37. Сравнение Supervisor8-E andSupervisor7-E Функции SUP7-E SUP8-E Пропускная способность 848 Гб/с 928 Гб/с Интегрированный Wireless Controller в IOS-XE Нет Да (в конце 2014 года) Uplink 4 x 10 Гб/с 8 x 10 Гб/с Буферы 32 Мб 32 Мб Кол-во маршрутов 256K 256K Кол-во записей QoS и Security 128K 128K Многоядерный процессор Dual Core Quad Core Операционная система IOS-XE IOS-XE
- 38. Коммутаторы Cisco дляпостроения уровней ядра и распределения 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved. 46
- 39. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 47 Лидирующая в отрасли платформа Широкий набор функций для сетей без границ с высочайшим уровнем производительности и масштабируемости. Низкая стоимость владения Конкурентноспособный набор функций и уровень производительности Базовые функции для опорных сетей Collapsed Access Catalyst 6500-E Catalyst 4500-E Модульные Портфель продуктов Что вчера … Функционал Производительность Платформа для видео, облачных технологий и BYOD Плотность в 1 RU 1/10GE агрегация 10G агрегация в ограниченном пространстве Catalyst 4500-X Фиксированные

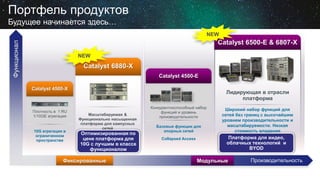

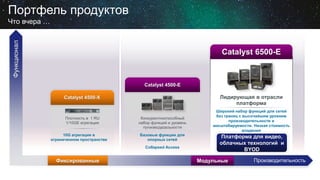

- 40. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 48 Портфель продуктов Будущее начинается здесь… Функционал ПроизводительностьФиксированные Модульные Масштабируемая & Функционально насыщенная платформа для кампусных сетей Catalyst 6880-X Оптимизированная по цене платформа для 10G с лучшим в классе функционалом NEW Лидирующая в отрасли платформа Широкий набор функций для сетей без границ с высочайшим уровнем производительности и масштабируемости. Низкая стоимость владения Платформа для видео, облачных технологий и BYOD Плотность в 1 RU 1/10GE агрегация 10G агрегация в ограниченном пространстве Конкурентноспособный набор функций и уровень производительности Базовые функции для опорных сетей Collapsed Access Catalyst 6500-E & 6807-X Catalyst 4500-E Catalyst 4500-X NEW

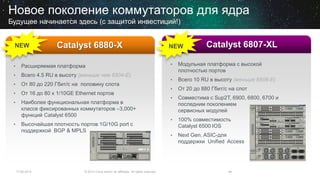

- 41. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 49 Новое поколение коммутаторов для ядра Будущее начинается здесь (с защитой инвестиций!) • Расширяемая платформа • Всего 4.5 RU в высоту (меньше чем 6504-E) • От 80 до 220 Гбит/с на половину слота • От 16 до 80 x 1/10GE Ethernet портов • Наиболее функциональная платформа в классе фиксированных коммутаторов –3,000+ функций Catalyst 6500 • Высочайшая плотность портов 1G/10G port с поддержкой BGP & MPLS Catalyst 6880-XNEW • Модульная платформа с высокой плотностью портов • Всего 10 RU в высоту (меньше 6506-E) • От 20 до 880 Гбит/с на слот • Совместима с Sup2T, 6900, 6800, 6700 и последним поколением сервисных модулей • 100% совместимость Catalyst 6500 IOS • Next Gen. ASIC-для поддержки Unified Access Catalyst 6807-XLNEW
- 42. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 50 До 4 блоков питания (N+1) резервирование 7 слотов 10 RU До 880Гбит/с на слот Защита инвестиций! Совместимость с Sup2T, 6700, 6800, 6900 и сервисными модулями последнего поколения основа Catalyst 6500 Энергоэффективные вентиляторы с низким уровнем шума Обратная совместимость по соединениям к шине Готовность к Next-Generation модулям 3000W AC Новый коммутатор 6807-X Новый уровень производительности Catalyst 6000 - до 880 Гбит/с на слот

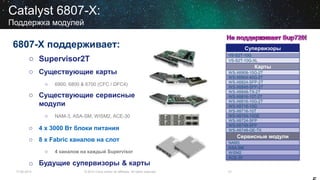

- 43. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 51 6807-X поддерживает: o Supervisor2T o Существующие карты o 6900, 6800 & 6700 (CFC / DFC4) o Существующие сервисные модули o NAM-3, ASA-SM, WISM2, ACE-30 o 4 x 3000 Вт блоки питания o 8 x Fabric каналов на слот o 4 каналов на каждый Supervisor o Будущие супервизоры & карты Супервизоры VS-S2T-10G VS-S2T-10G-XL Карты WS-X6908-10G-2T WS-X6904-40G-2T WS-X6824-SFP-2T WS-X6848-SFP-2T WS-X6848-TX-2T WS-X6816-10T-2T WS-X6816-10G-2T WS-X6716-10G WS-X6716-10T WS-X6704-10GE WS-X6724-SFP WS-X6748-SFP WS-X6748-GE-TX Сервисные модули NAM3 ASA-SM WiSM2 ACE-30 Catalyst 6807-X: Поддержка модулей

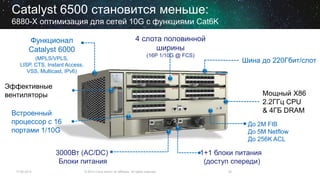

- 44. 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 52 3000Вт (AC/DC) Блоки питания Функционал Catalyst 6000 (MPLS/VPLS, LISP, CTS, Instant Access, VSS, Multicast, IPv6) Встроенный процессор с 16 портами 1/10G 1+1 блоки питания (доступ спереди) Шина до 220Гбит/слот Мощный X86 2.2ГГц CPU & 4ГБ DRAM 4 слота половинной ширины (16P 1/10G @ FCS) До 2M FIB До 5M Netflow До 256K ACL Эффективные вентиляторы Catalyst 6500 становится меньше: 6880-X оптимизация для сетей 10G с функциями Cat6K
- 45. Instant Access –новая модель организации доступа 17.06.2014 © 2013 Cisco and/or its affiliates. All rights reserved. 56

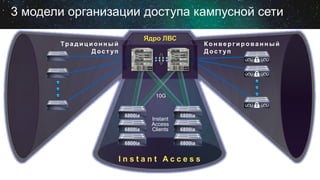

- 46. Тр а ди ц и он н ы й Д ос т уп К о н ве р г и р ова н н ы й Д ос т уп 3 модели организации доступа кампусной сети Ядро ЛВС I n s t a n t A c c e s s Instant Access Clients 10G 6800ia 6800ia 6800ia 6800ia 6800ia 6800ia
- 47. С технологией CiscoCatalyst Instant Access Единая точка управления Catalyst 6500/6800 + Catalyst 6800ia ONE TOUCH ONE TOUCH
- 48. Catalyst Instant Access Преимуществаархитектуры СНИЖЕНИЕTCO Единый Image для инсталляции и управления на уровне распределения/ядра Гибкая инфраструктура для однородного добавления новых функций и сервисов на доступе Высокая надежность и доступность VSS Quad-Sup SSO Упрощенный сетевой дизайн для настройки VLAN’ов и port channel Единая точка для управления, конфигурации и поиска неисправностей Преимущества Блок Распределения Кампусной сети Cisco Prime Управляемых Коммутаторов = 20+ (Традиционная модель) Управляемых Коммутаторов = 1 (Instant Access) ISE НОВИНКА

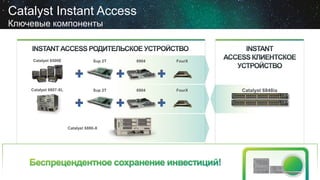

- 49. Catalyst Instant Access Ключевыекомпоненты Catalyst 6880-X Catalyst 6807-XL Sup 2T 6904 FourX Catalyst 6848ia Catalyst 6500E Sup 2T 6904 FourX

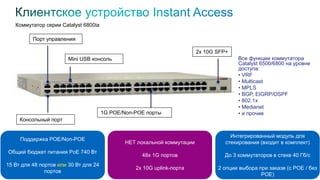

- 50. Коммутатор серии Catalyst6800ia 61 Поддержка POE/Non-POE Общий бюджет питания PoE 740 Вт 15 Вт для 48 портов или 30 Вт для 24 портов 2x 10G SFP+ Консольный порт Mini USB консоль Порт управления 1G POE/Non-POE порты НЕТ локальной коммутации 48x 1G портов 2x 10G uplink-порта Интегрированный модуль для стекирования (входит в комплект) До 3 коммутаторов в стеке 40 Гб/с 2 опции выбора при заказе (с POE / без POE) Все функции коммутатора Catalyst 6500/6800 на уровне доступа: • VRF • Multicast • MPLS • BGP, EIGRP/OSPF • 802.1x • Medianet • и прочие
- 51. Заключение 17.06.2014 © 2013Cisco and/or its affiliates. All rights reserved. 62

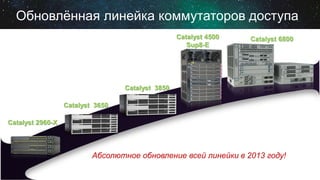

- 52. Обновлённая линейка коммутаторовдоступа Catalyst 3850 Catalyst 4500 Sup8-E Catalyst 2960-X Catalyst 6800 Catalyst 3650 Абсолютное обновление всей линейки в 2013 году!

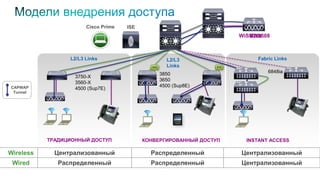

- 53. INSTANT ACCESS Fabric Links 6848ia ТРАДИЦИОННЫЙДОСТУП L2/L3 Links 3750-X 3560-X 4500 (Sup7E) КОНВЕРГИРОВАННЫЙ ДОСТУП L2/L3 Links 3850 3650 4500 (Sup8E) MA WiSM2/5508 Wireless Wired Централизованный Распределенный Распределенный Распределенный MA Централизованный Централизованный Cisco Prime ISE CAPWAP Tunnel 5760
