1. ChipsetArvuti ehitusArtur RepoIT-1-P-V-TalTallinn 2010

2. История появленияВ1986 году компания Chips and Technologies продемонстрировала первый в мире чипсет 82C206для IBM PC/AT-совместимых систем.Чип 82С206выполнял функции: 1. контроллера шин 2. генератора тактовой частоты 3. системного таймера 4. контроллера прерываний 5. контроллера прямого доступа к памяти 6. CMOS-а.

3. Эпоха IntelВ1992 году Intel разработали набор микросхем системной логики для 486 процессора, названный 420TX. Особенности 420TX. Она поддерживала:PCI 2.0FPM DRAM 33MHz шину.

4. Эпоха IntelПодобных громких успехов компании удалось добиться в 1994 году, выпустив чипсет 430FX, более известный под кодовым названием Triton.Особенности 430FX:PCI 2.0EDO3. Улучшенная производительность в целом4. Использовался потоковый КЭШ.

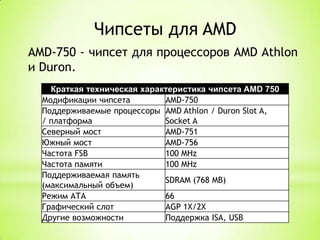

5. Чипсеты для AMDAMD-750 - чипсет для процессоров AMD Athlon и Duron.

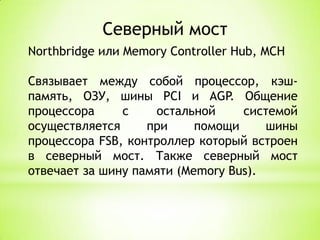

6. Северный мостNorthbridge или Memory Controller Hub, MCHСвязывает между собой процессор, кэш-память, ОЗУ, шиныPCIи AGP.Общение процессора с остальной системой осуществляется при помощи шины процессора FSB, контроллер который встроен в северный мост. Также северный мост отвечает за шину памяти (Memory Bus).

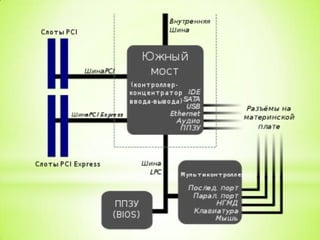

8. Южный мостSouthbridge или I/O Controller Hub, ICHВключает в себя:1. контроллер шины PCI (устаревший);2. контроллер шины PCI Express; 3. DMA контроллер (прямой доступ к памяти);4. контроллер прерываний;5. PATA (IDE) и SATA контроллеры;

9. Южный мост5. Часы реальноговремени (Real Time Clock);6. управление питанием (Power management (APM и ACPI);7. энергонезависимую память BIOS (CMOS);8. звуковой контроллер (обычно AC97 или Intel HDA).
