1. Рабочая станция на AM3
Выполнила:
Студентка 3-го курса
Физико-математического факультета
Специальность: информатика
Рехкалайнин Н. А.

2. Рабочая ста́нция
 Рабочая ста́нция (англ. workstation) — комплекс аппаратных и программных
средств, предназначенных для решения определённого круга задач.


 Sun SPARCstation 1+ c 25 МГц RISC-процессором, начало 1990-х годов


 Xerox Alto стал в 1973 первым компьютером, который использовалграфический
интерфейс пользователя с манипулятором типа «мышь» и сетьEthernet.
 Рабочая станция как место работы специалиста представляет собой
полноценный компьютер или компьютерный терминал (устройства ввода-
вывода, отделённые и часто удалённые от управляющего компьютера), набор
необходимого ПО, по необходимости дополняемые вспомогательным
оборудованием: печатающее устройство, внешнее устройство хранения данных
на магнитных и/или оптических носителях,сканер штрих-кода и пр.

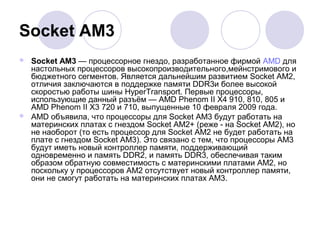

3. Socket AM3
 Socket AM3 — процессорное гнездо, разработанное фирмой AMD для
настольных процессоров высокопроизводительного,мейнстримового и
бюджетного сегментов. Является дальнейшим развитием Socket AM2,
отличия заключаются в поддержке памяти DDR3и более высокой
скоростью работы шины HyperTransport. Первые процессоры,
использующие данный разъём — AMD Phenom II X4 910, 810, 805 и
AMD Phenom II X3 720 и 710, выпущенные 10 февраля 2009 года.
 AMD объявила, что процессоры для Socket AM3 будут работать на
материнских платах с гнездом Socket AM2+ (реже - на Socket AM2), но
не наоборот (то есть процессор для Socket AM2 не будет работать на
плате с гнездом Socket AM3). Это связано с тем, что процессоры AM3
будут иметь новый контроллер памяти, поддерживающий
одновременно и память DDR2, и память DDR3, обеспечивая таким
образом обратную совместимость с материнскими платами AM2, но
поскольку у процессоров AM2 отсутствует новый контроллер памяти,
они не смогут работать на материнских платах AM3.

4. План
Материнская плата
Процесор
Оперативная память
Жесткий диск
Корпус
Оптический привод
Процессорный куллер
Выводы

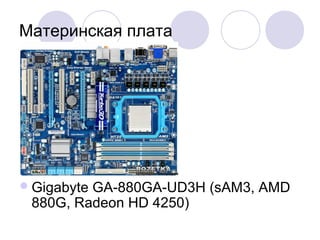

5. Материнская плата
Gigabyte GA-880GA-UD3H (sAM3, AMD
880G, Radeon HD 4250)

6. Основные характеристики:
 Форм-фактор ATX
 Тип разъема Socket AM3
 Поддержка процессоров AMD Phenom II
AMD Athlon II
 Чипсет (Северный мост) AMD 880G
 Чипсет (Южный мост) AMD SB850
 Частота шины данных 5.2 ГТ/с
 Поддержка памяти 4 x DDR3 DIMM;
 Количество каналов 2
 Максимальный объем оперативной памяти 16 ГБ
 Контроллер RAID 0, 1, 5, 10
 Коннектор питания 24-контактный ATX
8-контактный ATX 12 В
 Встроенное видео Есть
 Встроенное аудио 8-канальное Realtek ALC892
 Количество разъемов SATA II 2
 Количество разъемов SATA III 6
 Внешние разъемы 1 x PS/2
2 x USB 3.0
4 x USB 2.0
1 x VGA
1 x DVI-D
1 x HDMI
1 x IEEE1394a
1 x оптический SPDIF-выход
1 x RJ-45 (LAN)
6 x аудиовыходов
Слоты для плат расширения 1 x PCI Express x16
1 x PCI Express x16/x4
2 x PCI Express x1
3 x PCI

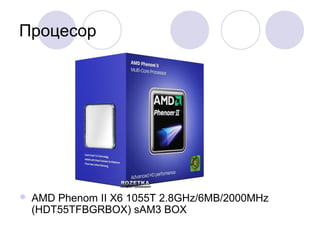

7. Процесор
 AMD Phenom II X6 1055T 2.8GHz/6MB/2000MHz
(HDT55TFBGRBOX) sAM3 BOX

8. Основные характеристики
 Тип разъема Socket AM3
 Тип упаковки BOX
 Внутренняя тактовая частота 2800 МГц
 Частота шины данных 2000 МГц
 Количество ядер 6
 Объем кэш памяти 1 уровня 128 КБ
 Объем кэш памяти 2 уровня 512 КБ
 Объем кэш памяти 3 уровня 6144 КБ
 Наименование ядра Thuban
 Напряжение питания 1.125-1.40 В
 Энергосберегающие технологии HyperTransport 3.0
 Технологии антивирусной защиты Enhanced Virus Protection
 Количество транзисторов 904 млн

9. Оперативная память
 Kingston DDR3-1333 4096MB PC3-10600 (KVR1333D3N9/4G)

10. Характеристика:
Назначение Для настольных ПК
Объем памяти 4 ГБ
Тип памяти DDR3 SDRAM
Частота памяти 1333 МГц
Количество планок 1
Напряжение питания 1.5 В
Эффективная пропускная способность
10600 МБ/с

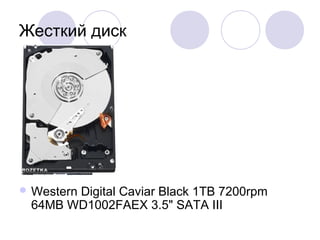

11. Жесткий диск
 Western Digital Caviar Black 1TB 7200rpm
64MB WD1002FAEX 3.5" SATA III

12. Характеристика:
 Интерфейс SATAIII
 Емкость накопителя 1 ТБ
 Код производителя WD1002FAEX
 Тип жесткого диска Внутренний
 Форм-фактор 3.5«
 Объем буфера 64 МБ
 Скорость вращения шпинделя 7200 об/мин
 Среднее время ожидания 8,9 мс
 Скорость передачи данных 6 Гбит/сек
 Максимальный уровень шума 33 дБ
 Максимальная потребляемая мощность 6,8 Вт
 Физические размеры, вес 26.1х147х101.6 мм; 690 г

13. Корпус
ikonik taran a10

14. Характеристики
 Расположение блока питаниягоризонтальное
 ТипоразмерMidi-Tower
 Без блока питания+
 ATX+
 Дополнительная информация
 Цвет корпусачерный
 Материал корпусаалюминий
 Толщина стенок (мм)0.8
 Механизм открыванияснимаются две стенки
 Отсеки
 Число внешних отсеков 3,5'1
 Число внутренних отсеков 3,5'5
 Число отсеков 5,25'4
 Безвинтовое крепление в отсеках 3,5' и 5,25'+
 Разъемы
 Число разъемов USB на лицевой панели-
 Слоты расширения
 Количество слотов расширения7
 Безвинтовое крепление в слотах расширения+
 Системы охлаждения
 Количество встроенных вентиляторов 120x120 мм1
 Количество встроенных вентиляторов 140x140 мм1
 Число дополнительно устанавливаемых вентиляторов 120x120 мм1
 Возможность установки системы жидкостного охлаждения+
 Габариты
 Высота (мм)425
 Глубина (мм)466
 Ширина (мм)195

15. Оптический привод
 Samsung DVD±R/RW SATA SH-S223C/BEWE White Bulk

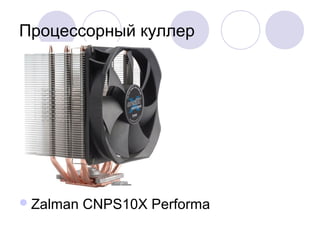

16. Процессорный куллер
Zalman CNPS10X Performa

17. Вывод:
 Современная, мощная рабочая станция дешевой быть, к сожалению, не может. В данном случае удалось
уложиться в тридцать семь тысяч, и это весьма неплохой результат, учитывая ее быстродействие.
Смотрите сами. Про корпус на этот раз особо распространяться смысла нет – он, разумеется, удобен для
сборки мощной системы, хорошо продувается двумя крыльчатками и обладает внешностью, достаточно
привлекательной для размещения на столе верстальщика, разработчика трехмерных игр или
преуспевающего ученого. Так что сосредоточимся лучше на том железе, которое мы собираемся в него
установить.
 Итак, матплата. Она полноразмерная, но, несмотря на это, хвала прогрессивному чипсету AMD 880G,
имеет встроенное видеоядро. Для рабочей станции это немаловажно – далеко не для всех
требовательных к мощности ЦП задач необходима профессиональная видеокарта, и в большинстве
случаев интегрированного видеочипа как раз хватит. Тем более если это Radeon HD 4250 – не самое
дохлое из встроенных видеоядер. Выходов с него на задней панели материнки насчитывается три: HDMI,
DVI и D-Sub – ну, куда же без него. Кроме того, там есть два порта USB 3.0 и еще четыре USB второй
ревизии, а звуковой кодек Realtek ALC892R имеет оптический S/P-DIF-выход наряду с аналоговыми
гнездами. Те, кто монтирует видео, оценят также разъем FireWire.
 У процессора, который послужит основой нашей рабочей станции, шесть физических ядер. Кроме того, у
него высокая тактовая частота – целых 3,2 ГГц, – а также есть разблокированный множитель. Конечно,
разгонять рабочие станции, как правило, не принято, но если с помощью утилиты AMD OverDrive вы
поднимете множителем частоту камня до 3,7 ГГц, не повышая вольтажа, он вряд ли потеряет
стабильность, а дополнительную скорость точно приобретет. В этом ему поможет кулер Zalman CNPS10X
Performa, башенной конструкции, большой, зато эффективный и негромкий. Оперативная память объемом
8 Гбайт набрана двумя плашками по четыре гига и работает с частотой 1333 МГц в двухканальном
режиме.
 Это открывает возможность апгрейда в будущем путем установки еще двух модулей в вакантные слоты на
матплате. Жесткий диск имеет объем в один терабайт и приличную, но не факт, что достаточную для
мощной рабочей станции скорость. Поэтому мы предлагаем дополнить его твердотельным накопителем
на 64 Гбайт, который будет использоваться в качестве системного диска, в то время как старый добрый
ферромагнитный винт будет вмещать не систему и программы, а данные. Оптический привод для рабочей
станции – вещь явно нужная, так как большие объемы информации по-прежнему бывает проще перенести
с помощью диска DVD, чем по сети.
 Итак, рабочая станция собрана. В конфигурацию не входит профессиональная видеокарта, так как не всем
пользователям она будет нужна, и включен дорогой, но быстрый и очевидно полезный SSD. Такая
система справится с любыми задачами очень быстро,
