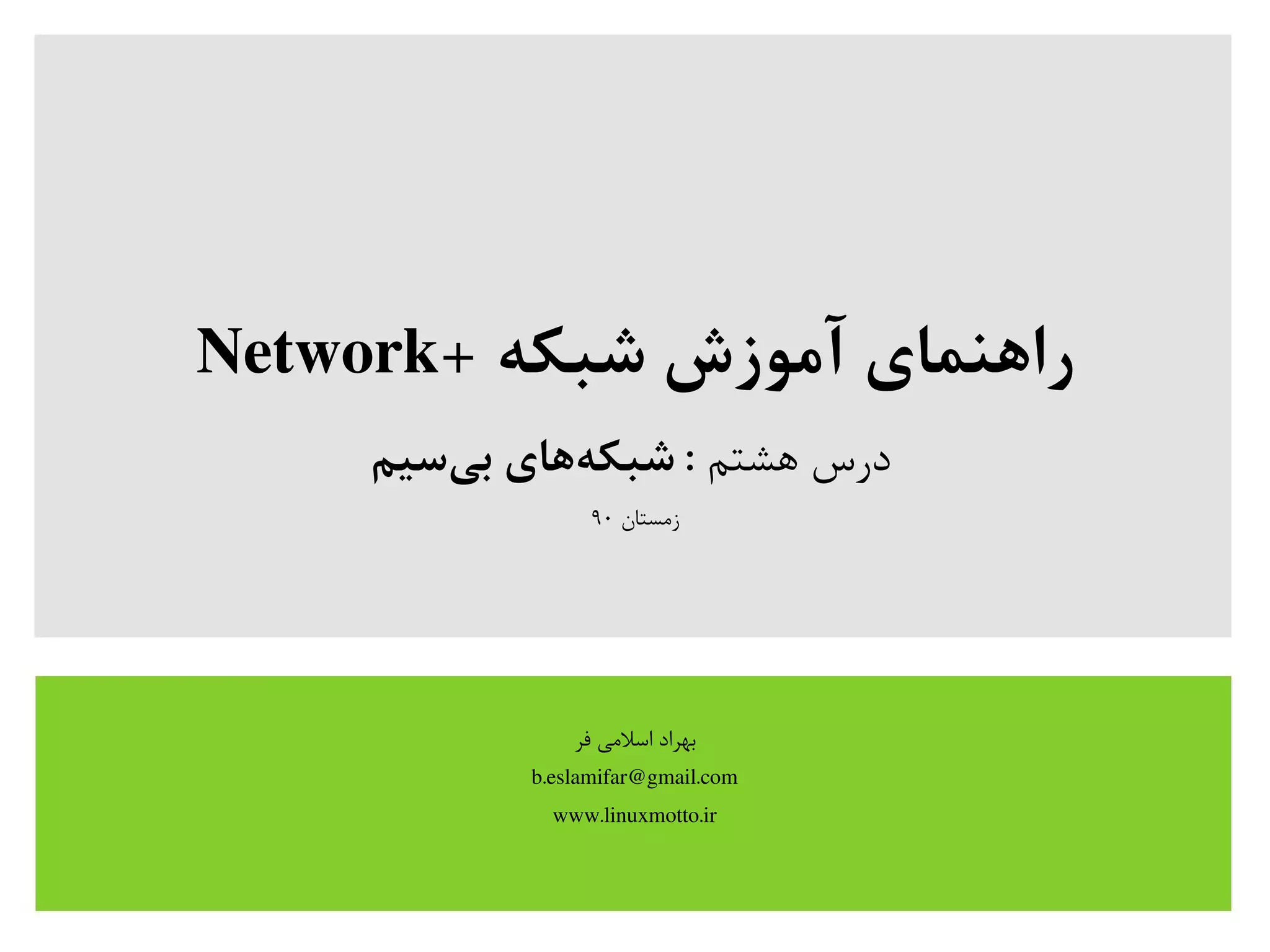

Network+ teaching slides This is persian translation from english slides Feel free to edit,fork and use.

1. + ‫شبکه‬ ‫آموزش‬ ‫راهنمای‬Network
‫هشتم‬ ‫درس‬‫سیم‬‫بی‬ ‫های‬‫شبکه‬ :
‫زمستان‬۹۰
‫فر‬ ‫اسلمی‬ ‫بهراد‬
b.eslamifar@gmail.com
www.linuxmotto.ir

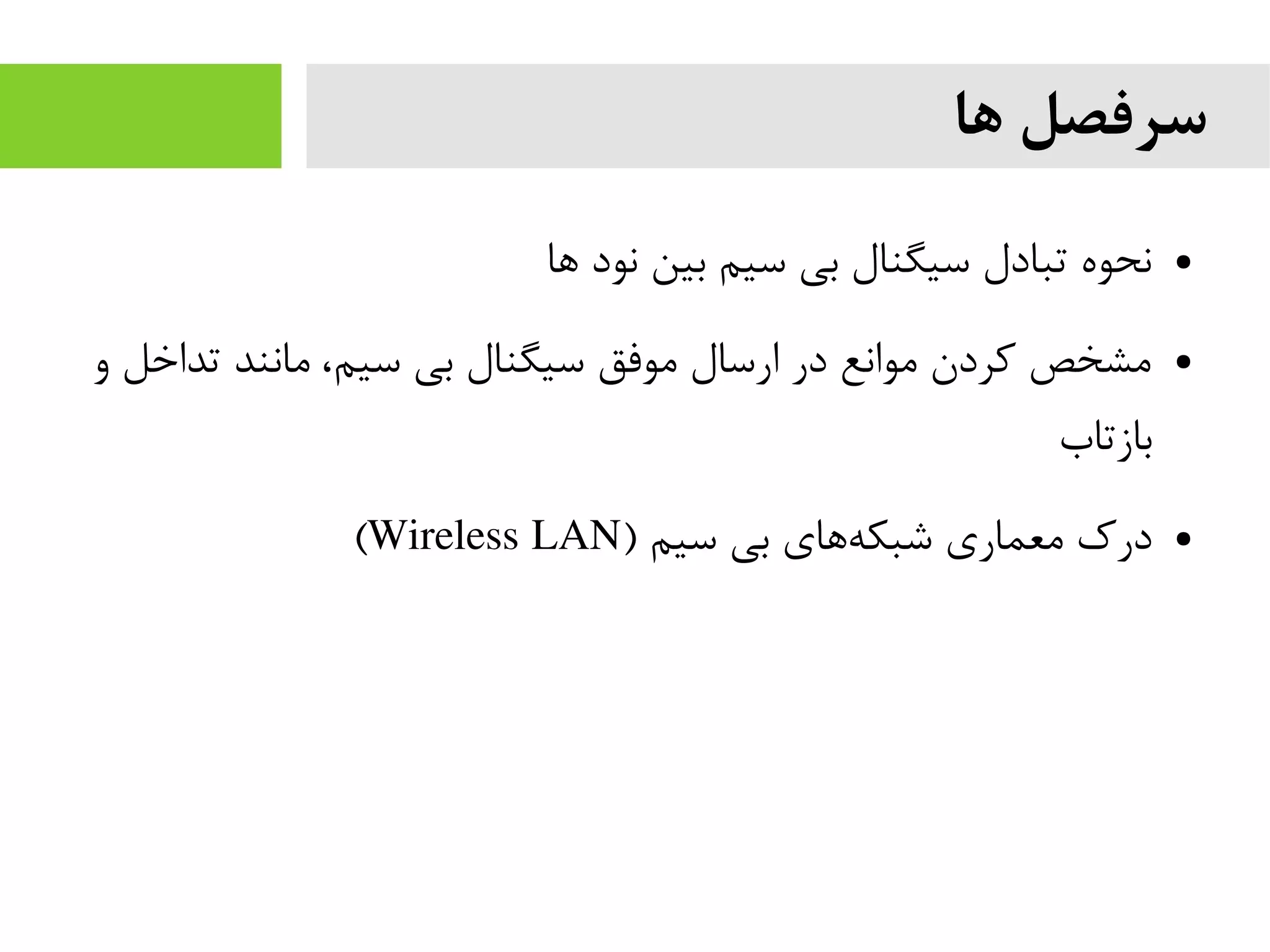

2. ‫ها‬ ‫سرفصل‬
●‫ها‬ ‫نود‬ ‫بین‬ ‫سیم‬ ‫بی‬ ‫سیگنال‬ ‫تبادل‬ ‫نحوه‬
●‫و‬ ‫تداخل‬ ‫مانند‬ ،‫سیم‬ ‫بی‬ ‫سیگنال‬ ‫موفق‬ ‫ارسال‬ ‫در‬ ‫موانع‬ ‫کردن‬ ‫مشخص‬
‫بازتاب‬
●) ‫سیم‬ ‫بی‬ ‫های‬‫شبکه‬ ‫معماری‬ ‫درک‬Wireless LAN(

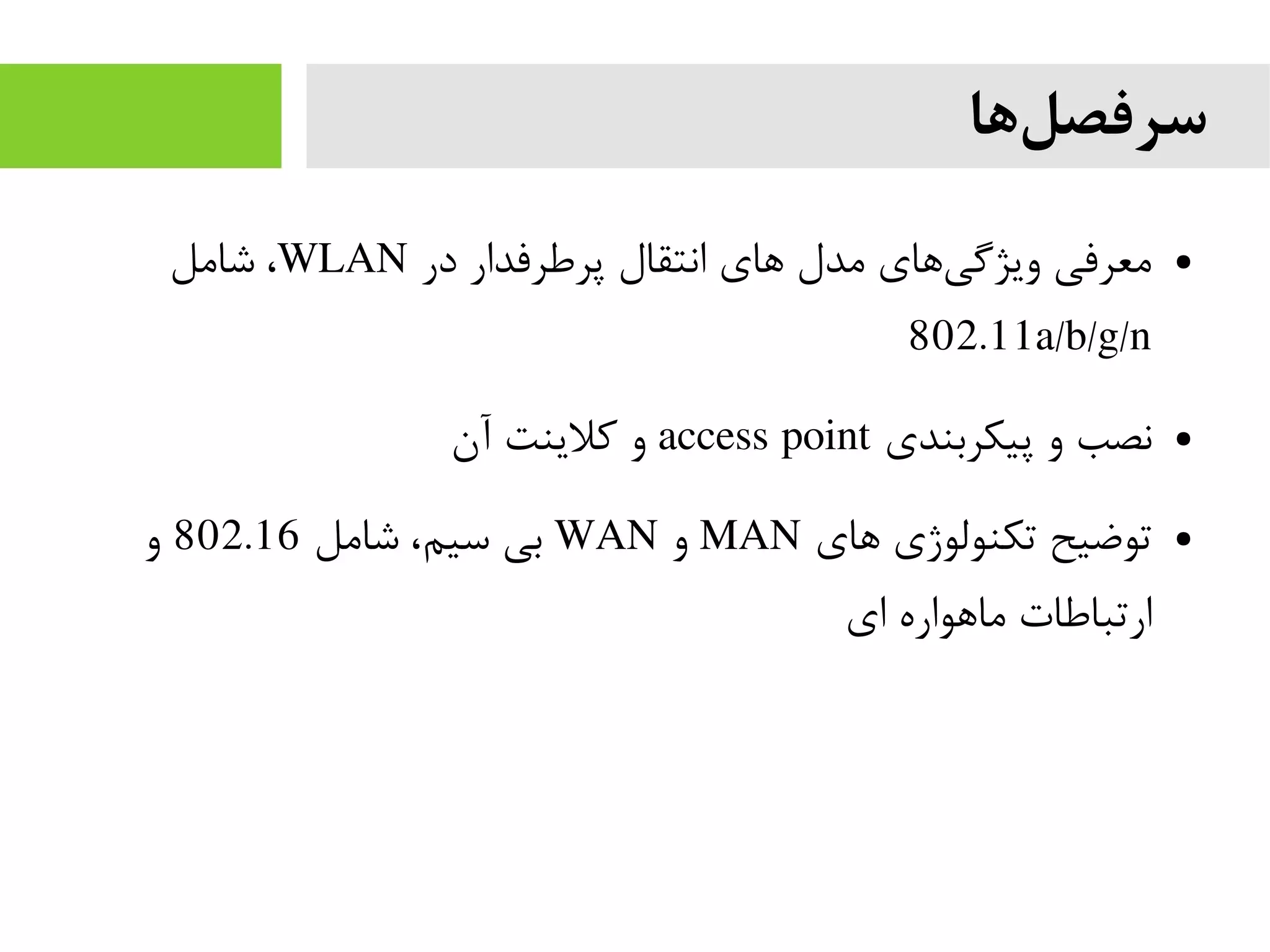

3. ‫ها‬‫سرفصل‬
●‫در‬ ‫پرطرفدار‬ ‫انتقال‬ ‫های‬ ‫مدل‬ ‫های‬‫ویژگی‬ ‫معرفی‬WLAN‫شامل‬ ،
802.11a/b/g/n
●‫پیکربندی‬ ‫و‬ ‫نصب‬access point‫آن‬ ‫کلینت‬ ‫و‬
●‫های‬ ‫تکنولوژی‬ ‫توضیح‬MAN‫و‬WAN‫شامل‬ ،‫سیم‬ ‫بی‬802.16‫و‬
‫ای‬ ‫ماهواره‬ ‫ارتباطات‬

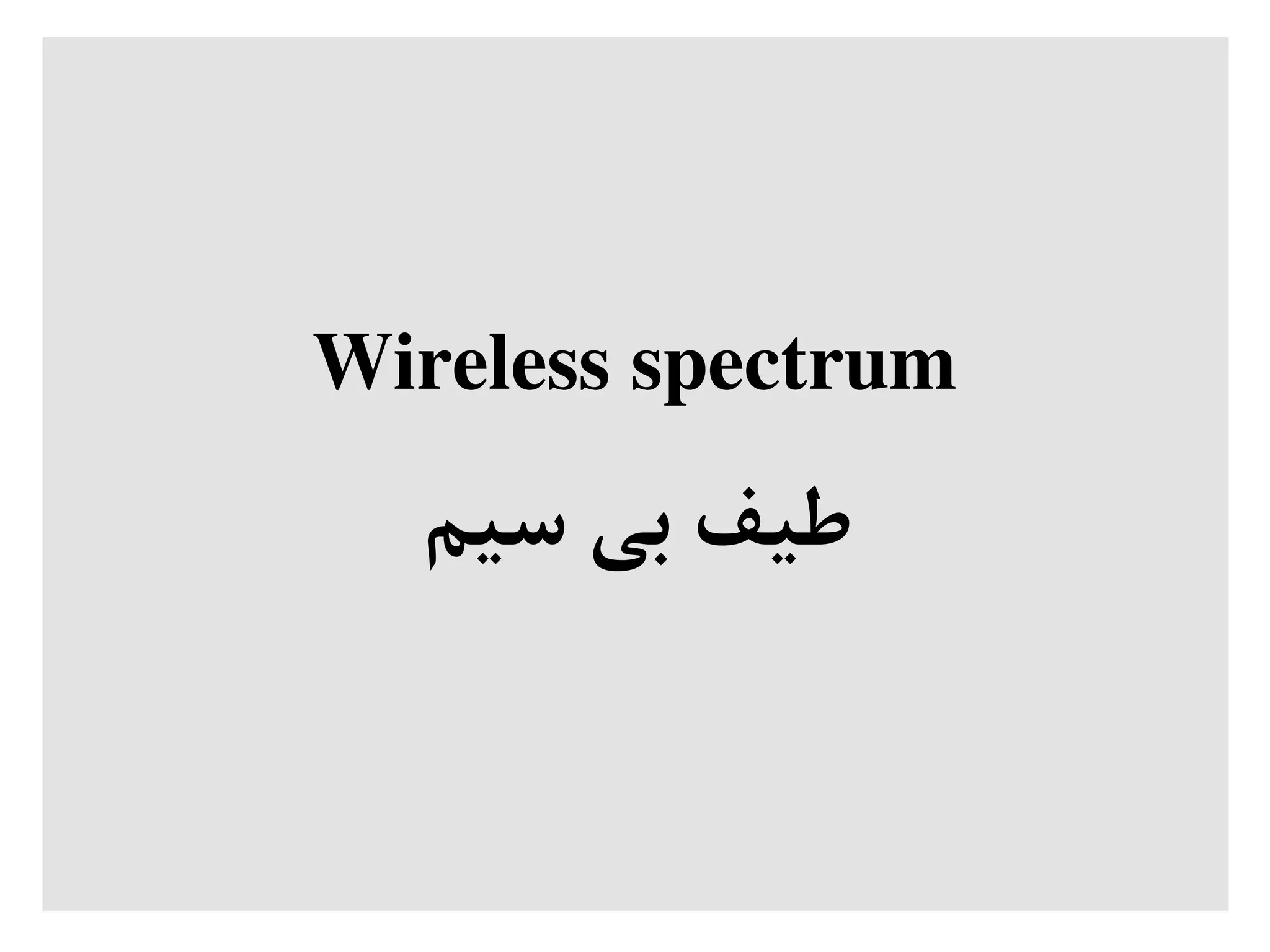

4. Wireless spectrum
‫سیم‬ ‫بی‬ ‫طیف‬

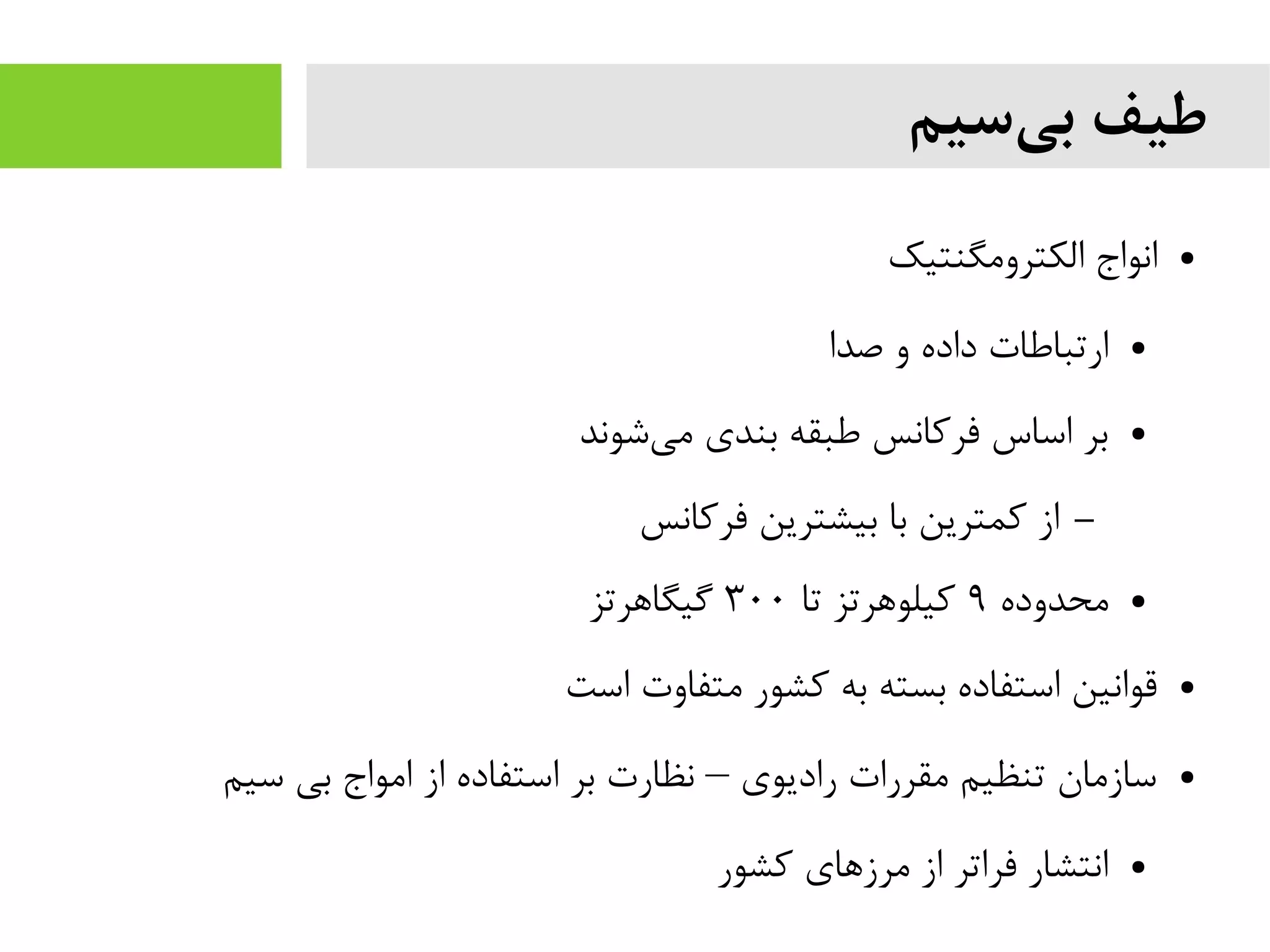

5. ‫سیم‬‫بی‬ ‫طیف‬
●‫الکترومگنتیک‬ ‫انواج‬
●‫صدا‬ ‫و‬ ‫داده‬ ‫ارتباطات‬
●‫شوند‬‫می‬ ‫بندی‬ ‫طبقه‬ ‫فرکانس‬ ‫اساس‬ ‫بر‬
–‫فرکانس‬ ‫بیشترین‬ ‫با‬ ‫کمترین‬ ‫از‬
●‫محدوده‬۹‫تا‬ ‫کیلوهرتز‬۳۰۰‫گیگاهرتز‬
●‫است‬ ‫متفاوت‬ ‫کشور‬ ‫به‬ ‫بسته‬ ‫استفاده‬ ‫قوانین‬
●‫سیم‬ ‫بی‬ ‫امواج‬ ‫از‬ ‫استفاده‬ ‫بر‬ ‫نظارت‬ ‫رادیوی‬ ‫مقررات‬ ‫تنظیم‬ ‫سازمان‬–
●‫کشور‬ ‫مرزهای‬ ‫از‬ ‫فراتر‬ ‫انتشار‬

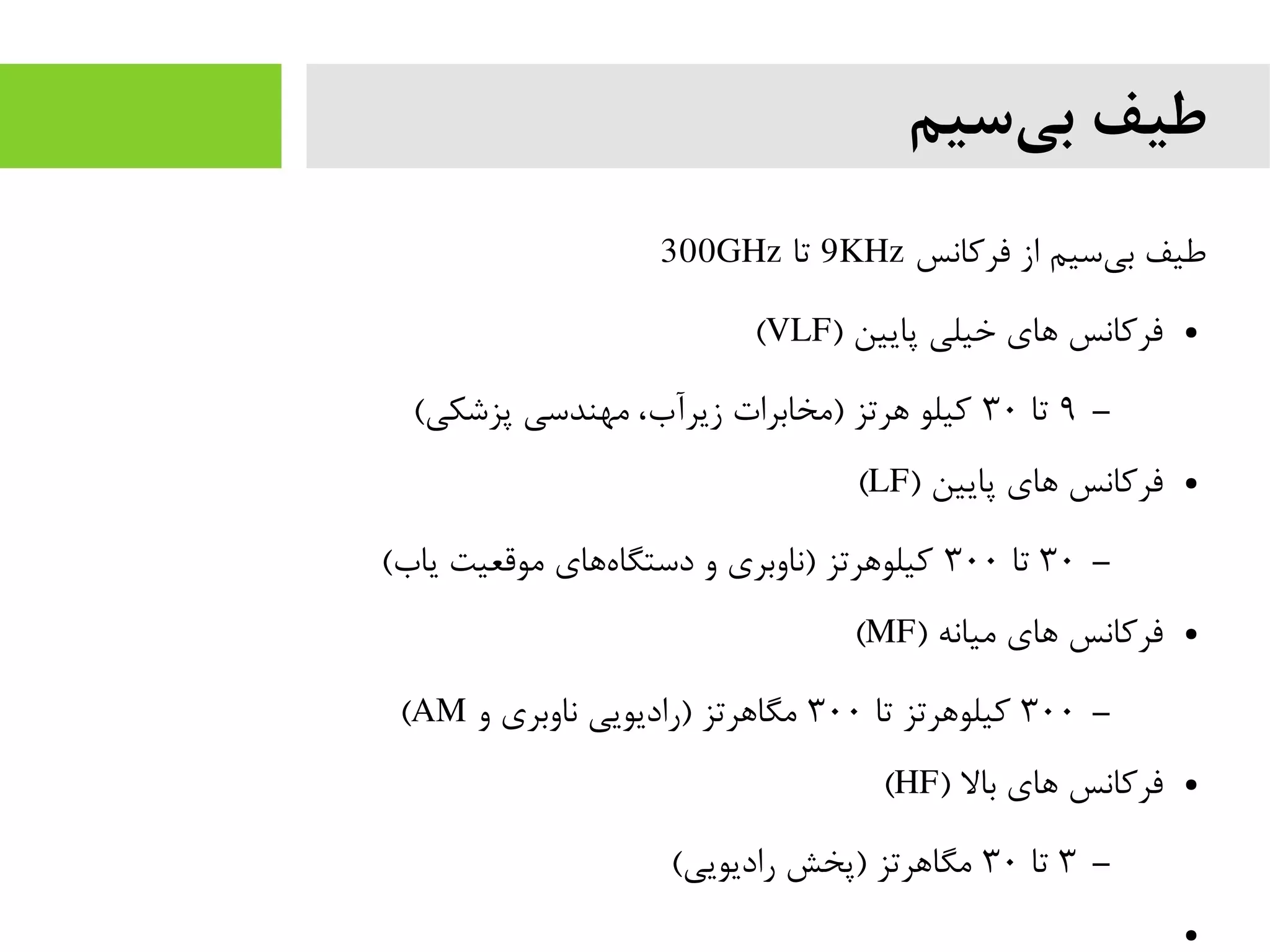

6. ‫سیم‬‫بی‬ ‫طیف‬
‫فرکانس‬ ‫از‬ ‫سیم‬‫بی‬ ‫طیف‬9KHz‫تا‬300GHz
●) ‫پایین‬ ‫خیلی‬ ‫های‬ ‫فرکانس‬VLF(
–۹‫تا‬۳۰(‫پزشکی‬ ‫مهندسی‬ ،‫زیرآب‬ ‫)مخابرات‬ ‫هرتز‬ ‫کیلو‬
●) ‫پایین‬ ‫های‬ ‫فرکانس‬LF(
–۳۰‫تا‬۳۰۰(‫یاب‬ ‫موقعیت‬ ‫های‬‫دستگاه‬ ‫و‬ ‫)ناوبری‬ ‫کیلوهرتز‬
●) ‫میانه‬ ‫های‬ ‫فرکانس‬MF(
–۳۰۰‫تا‬ ‫کیلوهرتز‬۳۰۰‫و‬ ‫ناوبری‬ ‫)رادیویی‬ ‫مگاهرتز‬AM(
●) ‫بال‬ ‫های‬ ‫فرکانس‬HF(
–۳‫تا‬۳۰(‫رادیویی‬ ‫)پخش‬ ‫مگاهرتز‬
●

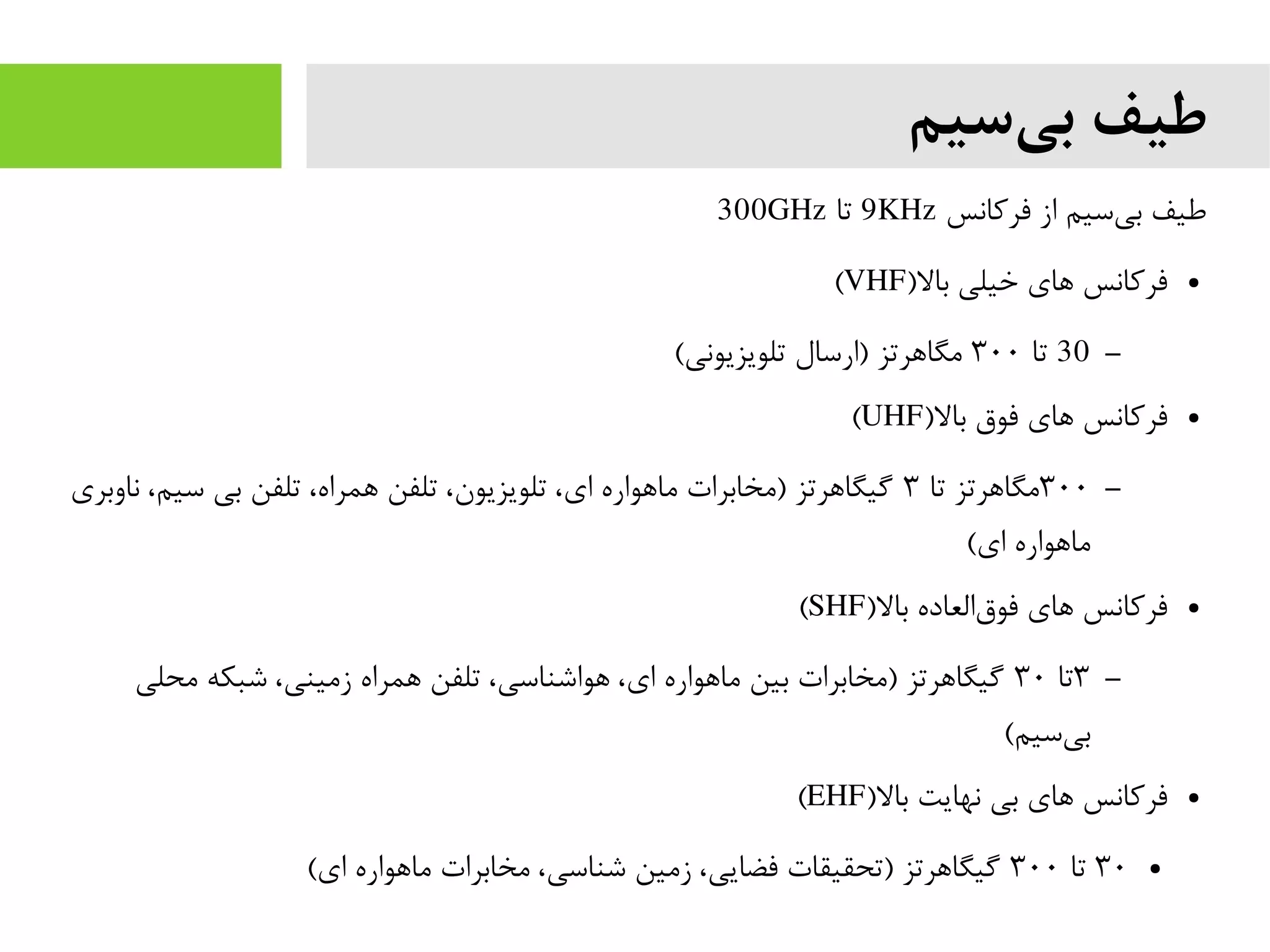

7. ‫سیم‬‫بی‬ ‫طیف‬
‫فرکانس‬ ‫از‬ ‫سیم‬‫بی‬ ‫طیف‬9KHz‫تا‬300GHz
●)‫بال‬ ‫خیلی‬ ‫های‬ ‫فرکانس‬VHF(
–30‫تا‬۳۰۰(‫تلویزیونی‬ ‫)ارسال‬ ‫مگاهرتز‬
●)‫بال‬ ‫فوق‬ ‫های‬ ‫فرکانس‬UHF(
–۳۰۰‫تا‬ ‫مگاهرتز‬۳‫ناوبری‬ ،‫سیم‬ ‫بی‬ ‫تلفن‬ ،‫همراه‬ ‫تلفن‬ ،‫تلویزیون‬ ،‫ای‬ ‫ماهواره‬ ‫)مخابرات‬ ‫گیگاهرتز‬
(‫ای‬ ‫ماهواره‬
●)‫بال‬ ‫العاده‬‫فوق‬ ‫های‬ ‫فرکانس‬SHF(
–۳‫تا‬۳۰‫محلی‬ ‫شبکه‬ ،‫زمینی‬ ‫همراه‬ ‫تلفن‬ ،‫هواشناسی‬ ،‫ای‬ ‫ماهواره‬ ‫بین‬ ‫)مخابرات‬ ‫گیگاهرتز‬
(‫سیم‬‫بی‬
●)‫بال‬ ‫نهایت‬ ‫بی‬ ‫های‬ ‫فرکانس‬EHF(
●۳۰‫تا‬۳۰۰(‫ای‬ ‫ماهواره‬ ‫مخابرات‬ ،‫شناسی‬ ‫زمین‬ ،‫فضایی‬ ‫)تحقیقات‬ ‫گیگاهرتز‬

8. ‫سیم‬‫بی‬ ‫طیف‬

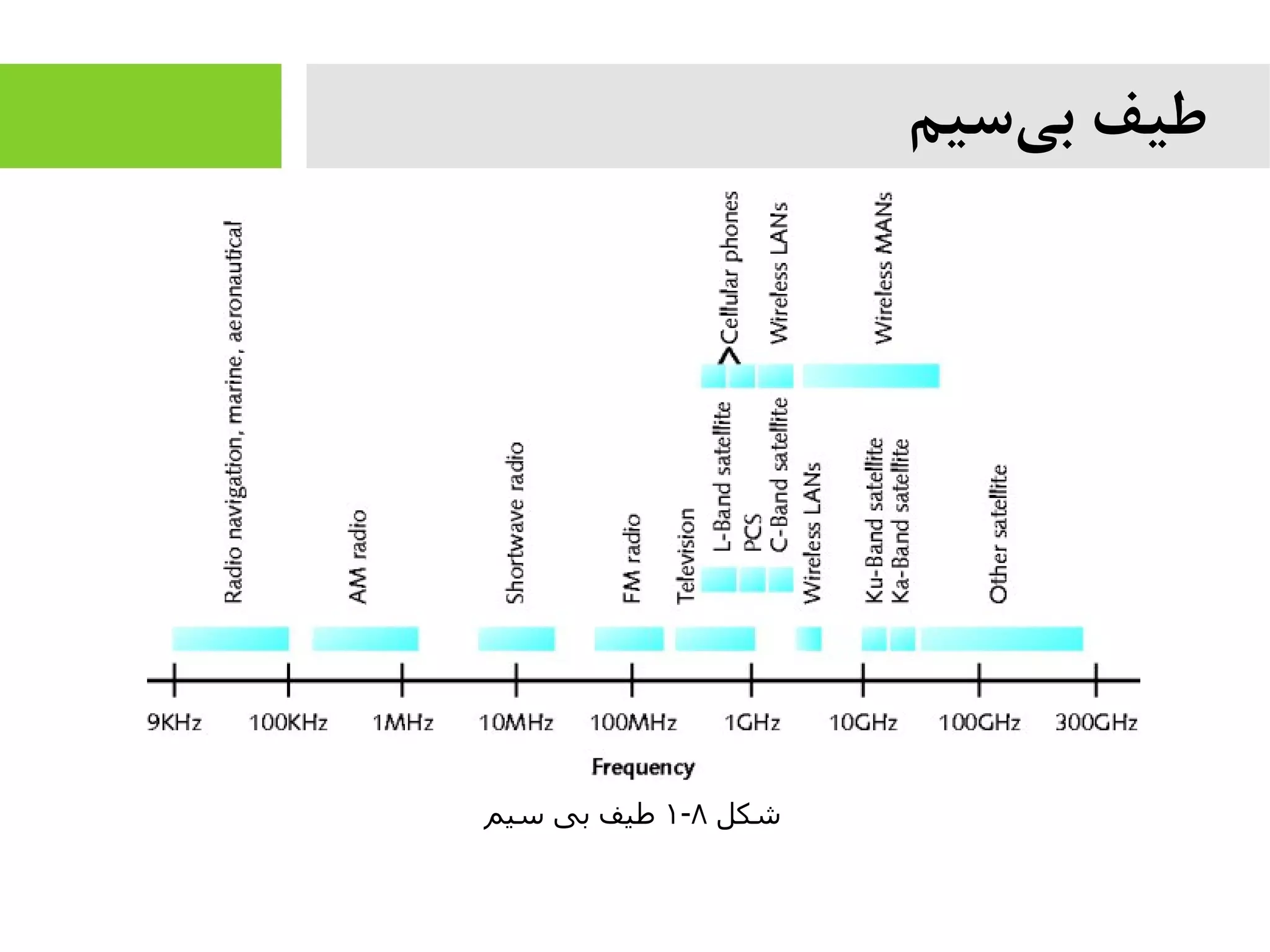

‫شکل‬۸-۱‫سیم‬ ‫بی‬ ‫طیف‬

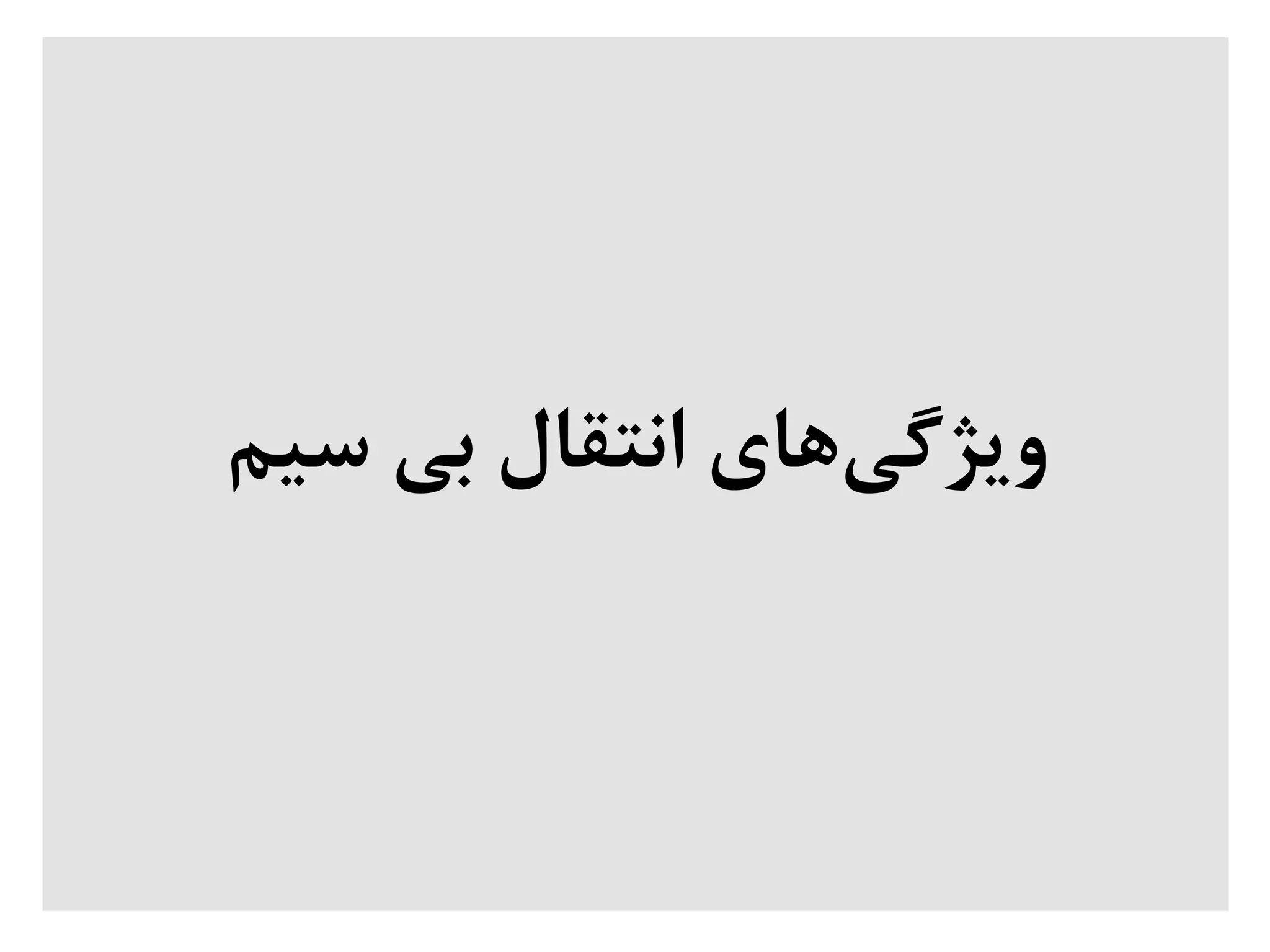

9. ‫سیم‬ ‫بی‬ ‫انتقال‬ ‫های‬‫ویژگی‬

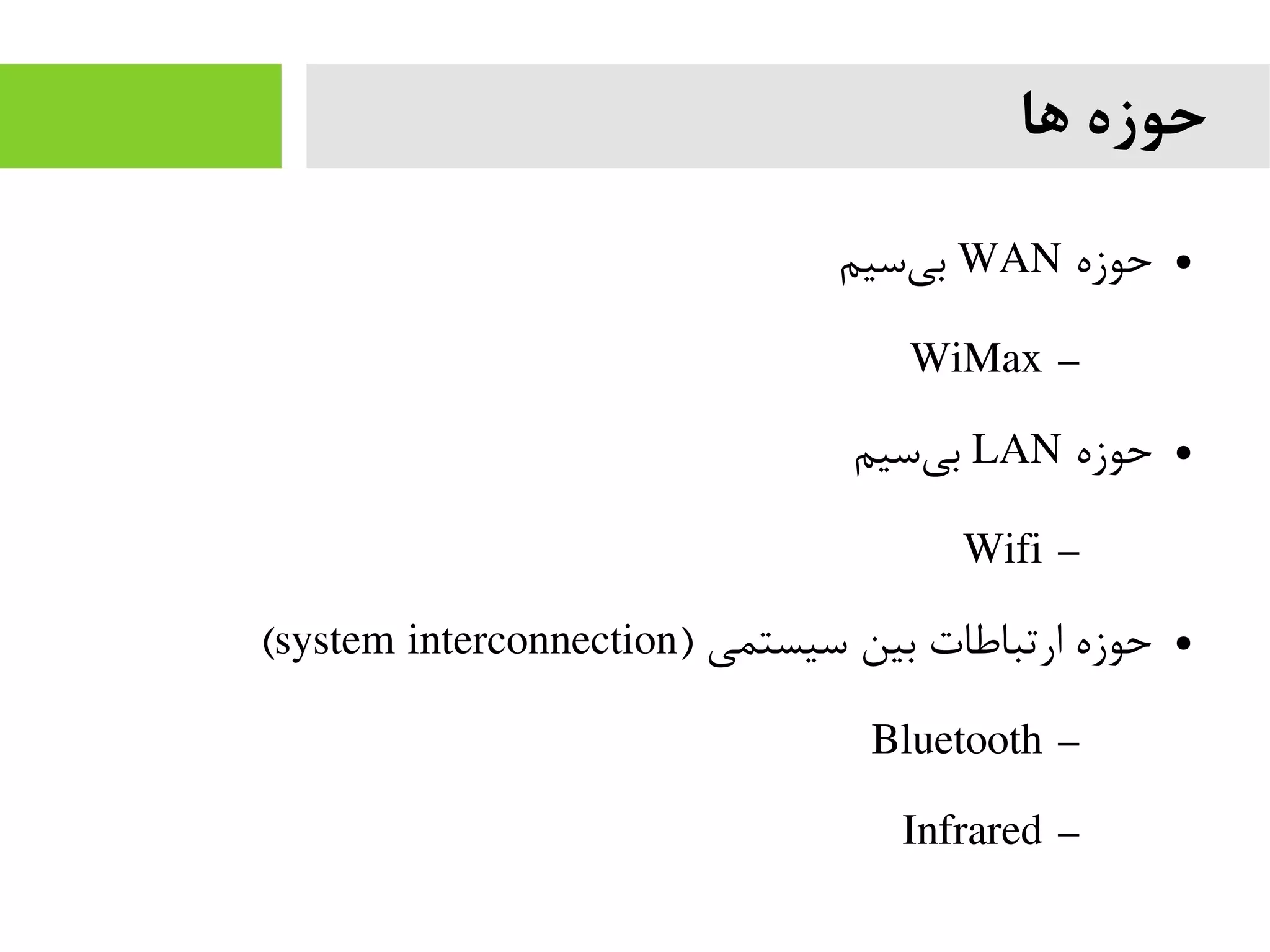

10. ‫ها‬ ‫حوزه‬
●‫حوزه‬WAN‫سیم‬‫بی‬
–WiMax
●‫حوزه‬LAN‫سیم‬‫بی‬
–Wifi
●) ‫سیستمی‬ ‫بین‬ ‫ارتباطات‬ ‫حوزه‬system interconnection(
–Bluetooth
–Infrared

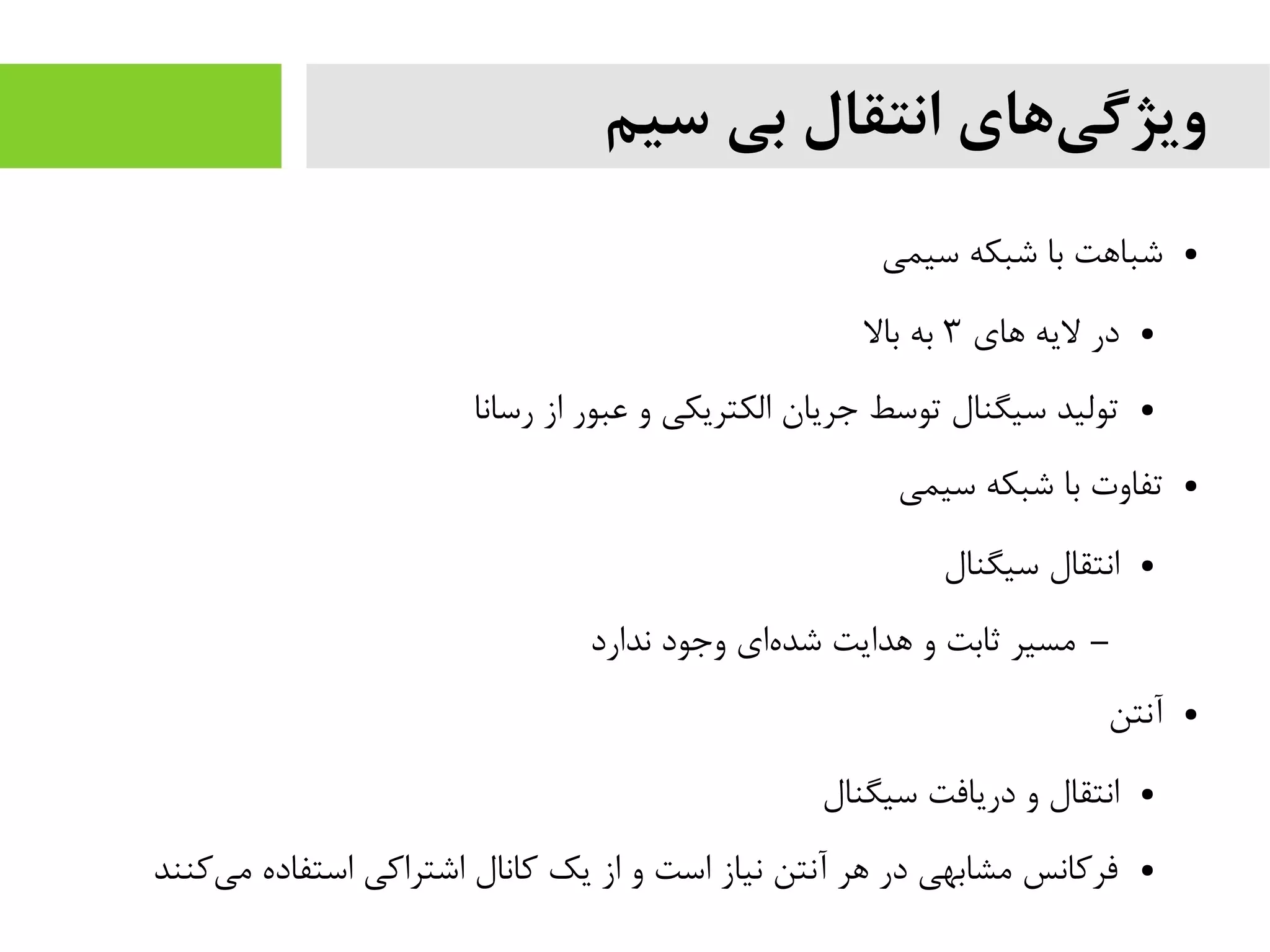

11. ‫سیم‬ ‫بی‬ ‫انتقال‬ ‫های‬‫ویژگی‬
●‫سیمی‬ ‫شبکه‬ ‫با‬ ‫شباهت‬
●‫های‬ ‫لیه‬ ‫در‬۳‫بال‬ ‫به‬
●‫رسانا‬ ‫از‬ ‫عبور‬ ‫و‬ ‫الکتریکی‬ ‫جریان‬ ‫توسط‬ ‫سیگنال‬ ‫تولید‬
●‫سیمی‬ ‫شبکه‬ ‫با‬ ‫تفاوت‬
●‫سیگنال‬ ‫انتقال‬
–‫ندارد‬ ‫وجود‬ ‫ای‬‫شده‬ ‫هدایت‬ ‫و‬ ‫ثابت‬ ‫مسیر‬
●‫آنتن‬
●‫سیگنال‬ ‫دریافت‬ ‫و‬ ‫انتقال‬
●‫کنند‬‫می‬ ‫استفاده‬ ‫اشتراکی‬ ‫کانال‬ ‫یک‬ ‫از‬ ‫و‬ ‫است‬ ‫نیاز‬ ‫آنتن‬ ‫هر‬ ‫در‬ ‫مشابهی‬ ‫فرکانس‬

12. ‫سیم‬ ‫بی‬ ‫انتقال‬ ‫های‬‫ویژگی‬

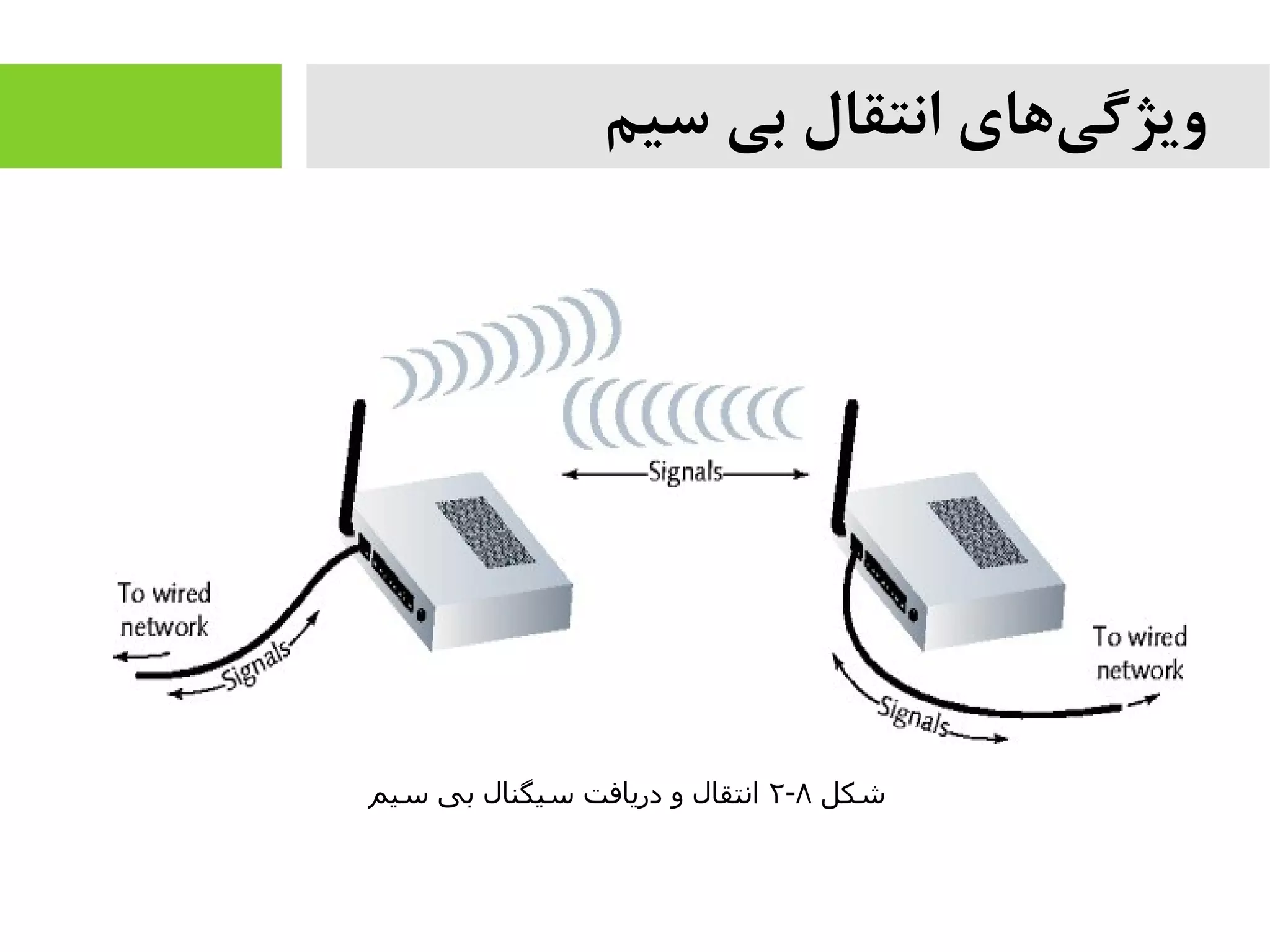

‫شکل‬۸-۲‫سیم‬ ‫بی‬ ‫سیگنال‬ ‫دریافت‬ ‫و‬ ‫انتقال‬

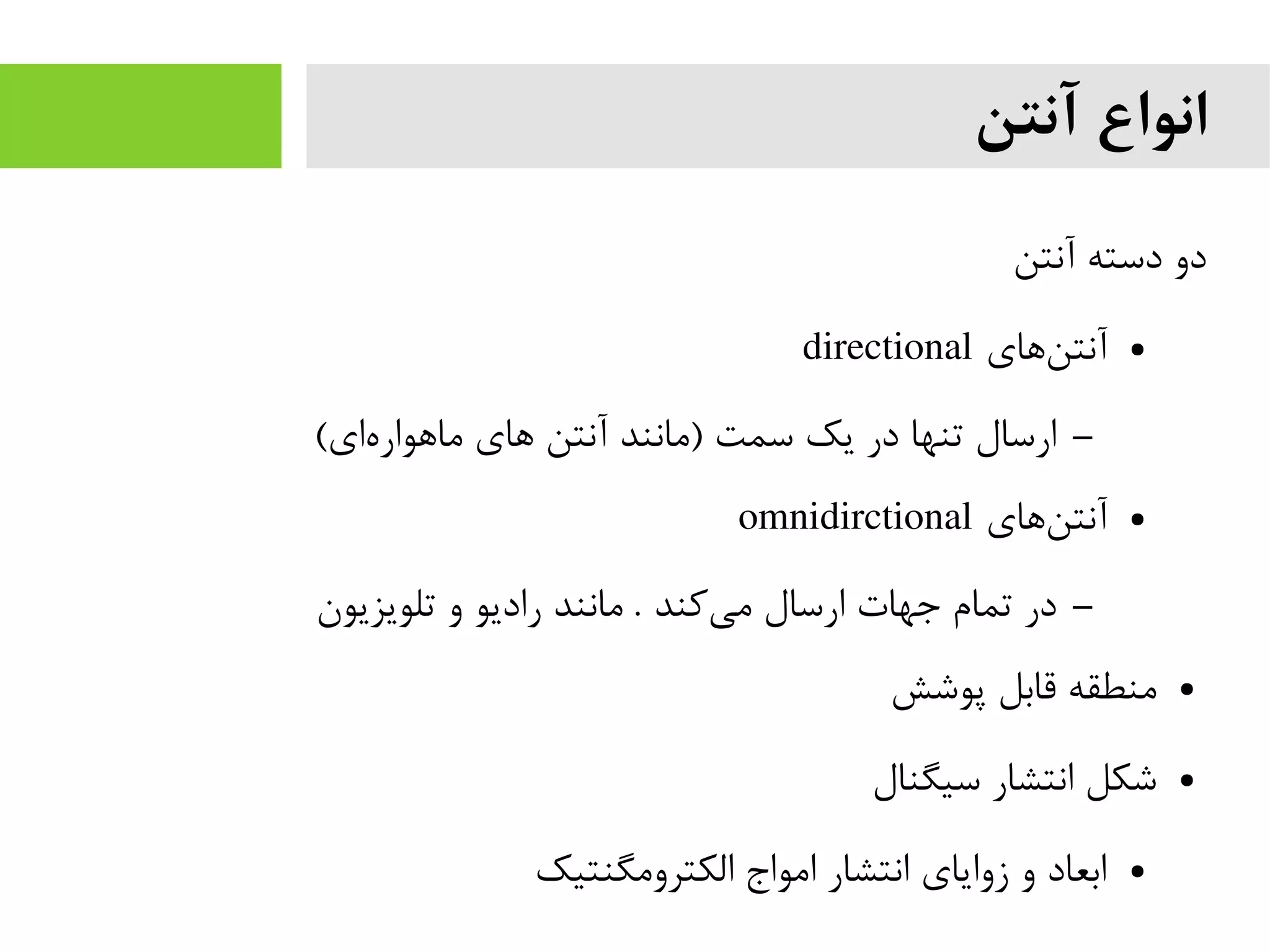

13. ‫آنتن‬ ‫انواع‬
‫آنتن‬ ‫دسته‬ ‫دو‬
●‫های‬‫آنتن‬directional
–(‫ای‬‫ماهواره‬ ‫های‬ ‫آنتن‬ ‫)مانند‬ ‫سمت‬ ‫یک‬ ‫در‬ ‫تنها‬ ‫ارسال‬
●‫های‬‫آنتن‬omnidirctional
–‫تلویزیون‬ ‫و‬ ‫رادیو‬ ‫مانند‬ . ‫کند‬‫می‬ ‫ارسال‬ ‫جهات‬ ‫تمام‬ ‫در‬
●‫پوشش‬ ‫قابل‬ ‫منطقه‬
●‫سیگنال‬ ‫انتشار‬ ‫شکل‬
●‫الکترومگنتیک‬ ‫امواج‬ ‫انتشار‬ ‫زوایای‬ ‫و‬ ‫ابعاد‬

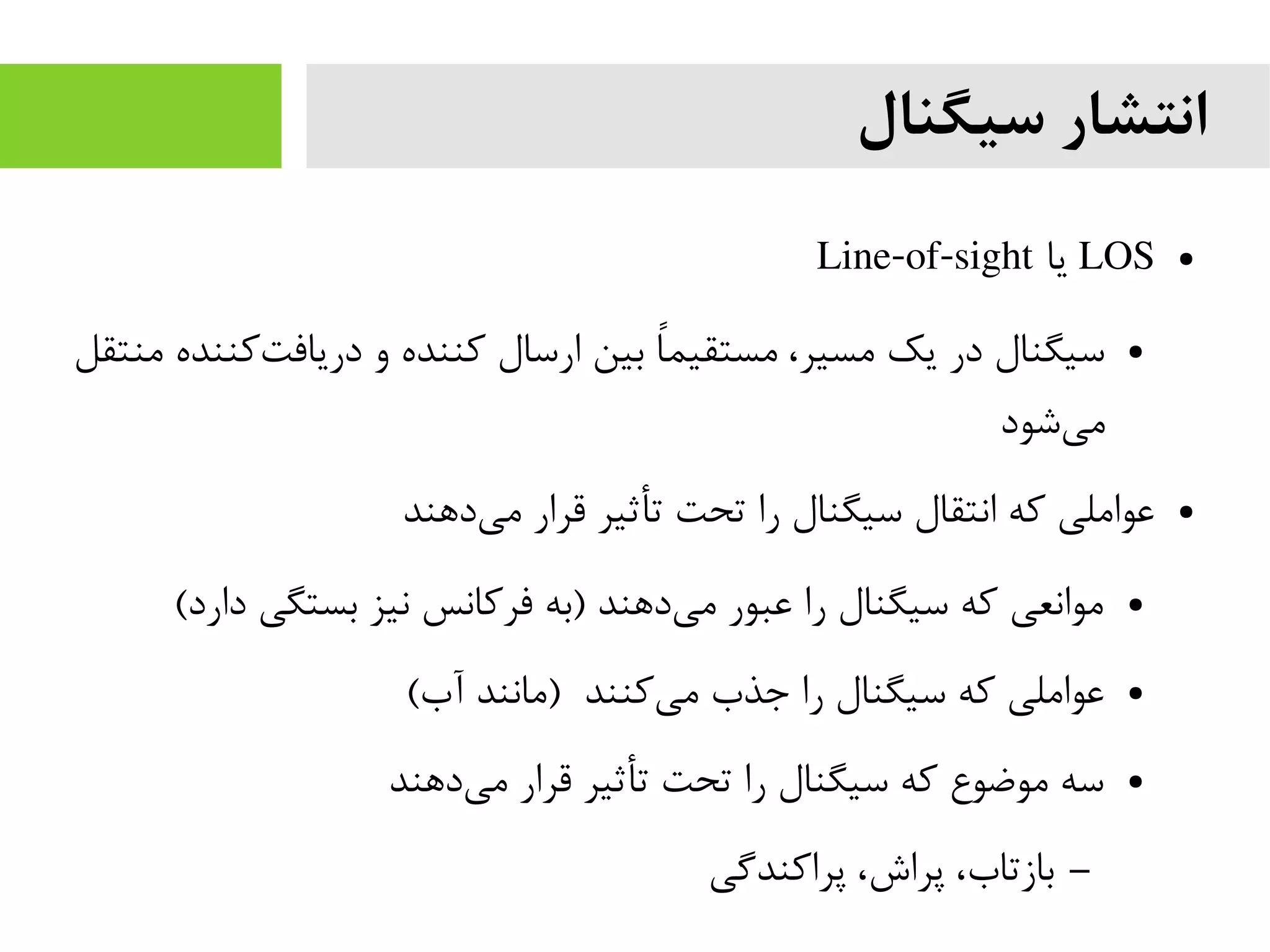

14. ‫سیگنال‬ ‫انتشار‬
●LOS‫یا‬Line-of-sight
●‫منتقل‬ ‫کننده‬‫دریافت‬ ‫و‬ ‫کننده‬ ‫ارسال‬ ‫بین‬ ‫ا‬‫ا‬‫مستقیم‬ ،‫مسیر‬ ‫یک‬ ‫در‬ ‫سیگنال‬
‫شود‬‫می‬
●‫دهند‬‫می‬ ‫قرار‬ ‫تأثیر‬ ‫تحت‬ ‫را‬ ‫سیگنال‬ ‫انتقال‬ ‫که‬ ‫عواملی‬
●(‫دارد‬ ‫بستگی‬ ‫نیز‬ ‫فرکانس‬ ‫)به‬ ‫دهند‬‫می‬ ‫عبور‬ ‫را‬ ‫سیگنال‬ ‫که‬ ‫موانعی‬
●(‫آب‬ ‫)مانند‬ ‫کنند‬‫می‬ ‫جذب‬ ‫را‬ ‫سیگنال‬ ‫که‬ ‫عواملی‬
●‫دهند‬‫می‬ ‫قرار‬ ‫تأثیر‬ ‫تحت‬ ‫را‬ ‫سیگنال‬ ‫که‬ ‫موضوع‬ ‫سه‬
–‫پراکندگی‬ ،‫پراش‬ ،‫بازتاب‬

15. Network+ Guide to Networks, 5th
Edition

16. ‫سیگنال‬ ‫انتشار‬

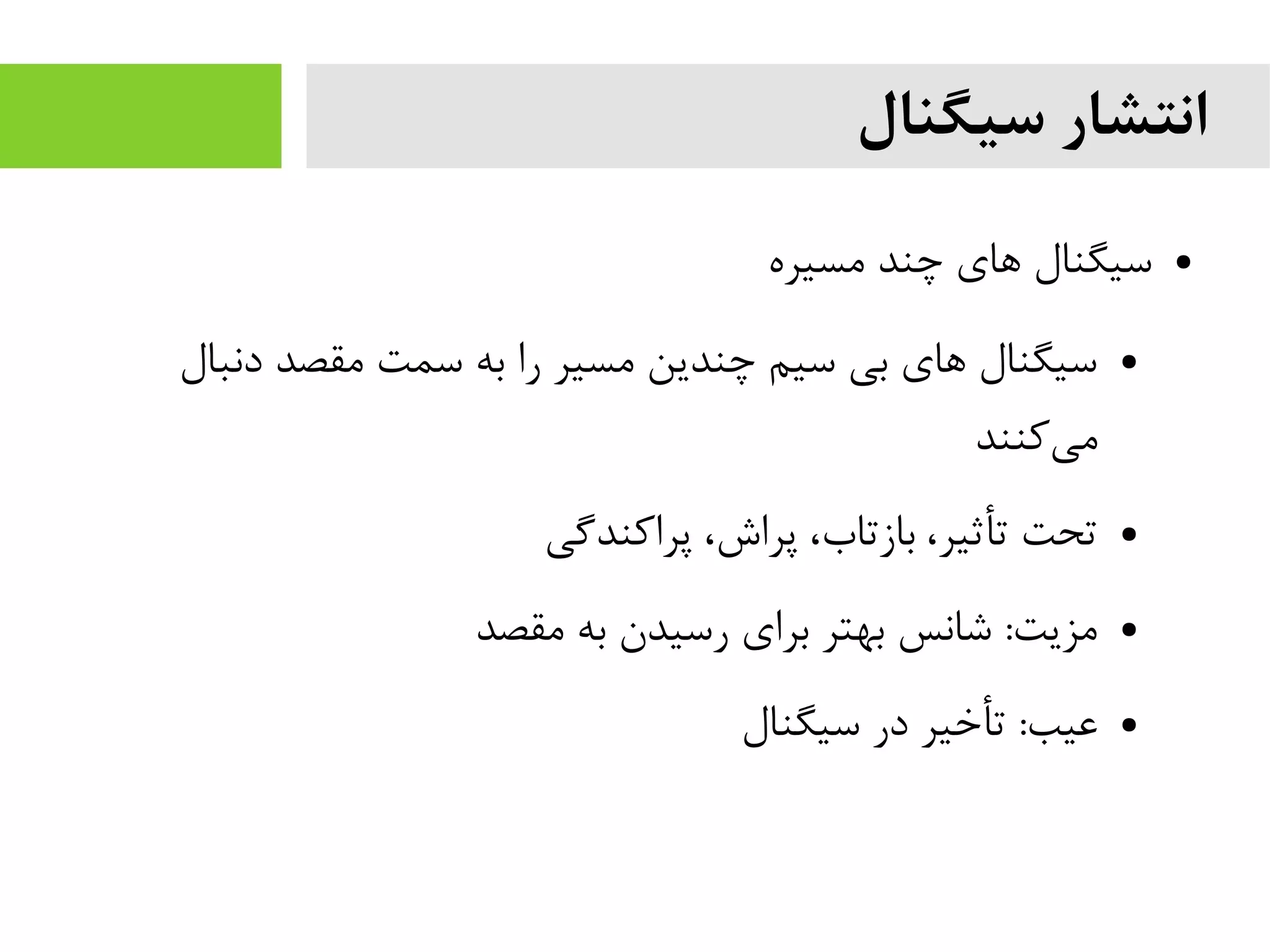

●‫مسیره‬ ‫چند‬ ‫های‬ ‫سیگنال‬
●‫دنبال‬ ‫مقصد‬ ‫سمت‬ ‫به‬ ‫را‬ ‫مسیر‬ ‫چندین‬ ‫سیم‬ ‫بی‬ ‫های‬ ‫سیگنال‬
‫کنند‬‫می‬
●‫پراکندگی‬ ،‫پراش‬ ،‫بازتاب‬ ،‫تأثیر‬ ‫تحت‬
●‫مقصد‬ ‫به‬ ‫رسیدن‬ ‫برای‬ ‫بهتر‬ ‫شانس‬ :‫مزیت‬
●‫سیگنال‬ ‫در‬ ‫تأخیر‬ :‫عیب‬

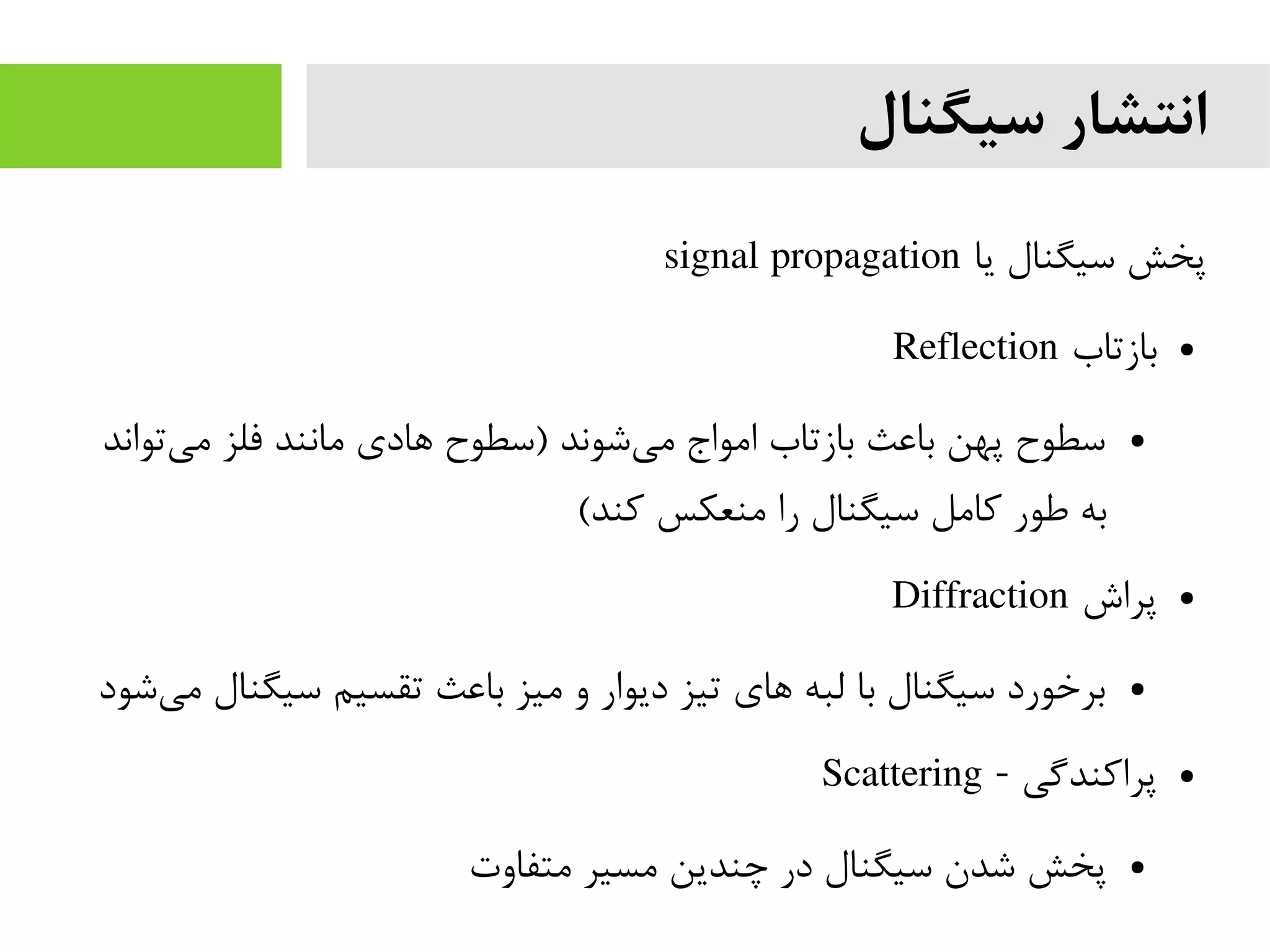

17. ‫سیگنال‬ ‫انتشار‬
‫یا‬ ‫سیگنال‬ ‫پخش‬signal propagation
●‫بازتاب‬Reflection
●‫تواند‬‫می‬ ‫فلز‬ ‫مانند‬ ‫هادی‬ ‫)سطوح‬ ‫شوند‬‫می‬ ‫امواج‬ ‫بازتاب‬ ‫باعث‬ ‫پهن‬ ‫سطوح‬
(‫کند‬ ‫منعکس‬ ‫را‬ ‫سیگنال‬ ‫کامل‬ ‫طور‬ ‫به‬
●‫پراش‬Diffraction
●‫شود‬‫می‬ ‫سیگنال‬ ‫تقسیم‬ ‫باعث‬ ‫میز‬ ‫و‬ ‫دیوار‬ ‫تیز‬ ‫های‬ ‫لبه‬ ‫با‬ ‫سیگنال‬ ‫برخورد‬
●- ‫پراکندگی‬Scattering
●‫متفاوت‬ ‫مسیر‬ ‫چندین‬ ‫در‬ ‫سیگنال‬ ‫شدن‬ ‫پخش‬

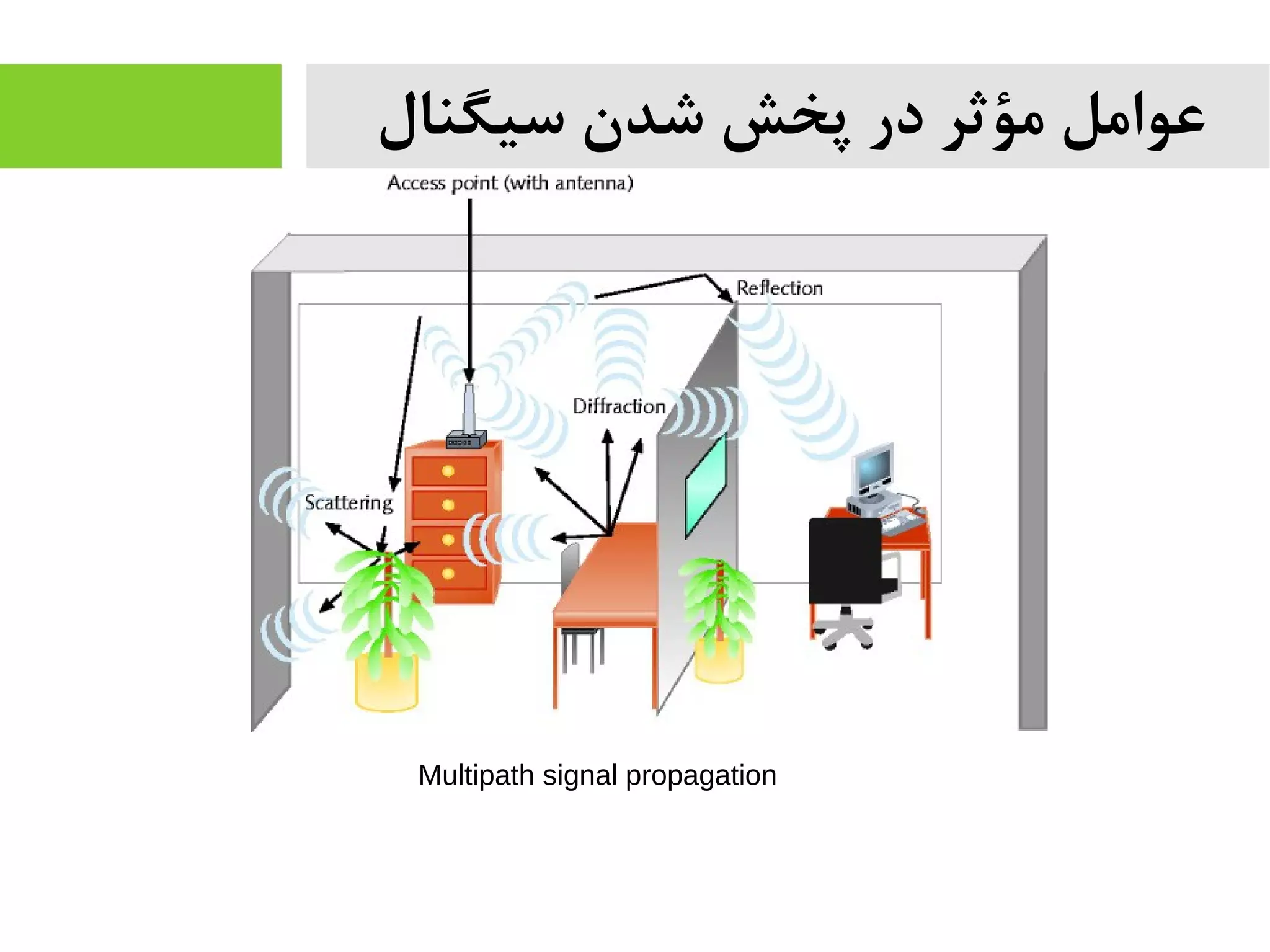

18. Multipath signal propagation
‫سیگنال‬ ‫شدن‬ ‫پخش‬ ‫در‬ ‫مؤثر‬ ‫عوامل‬

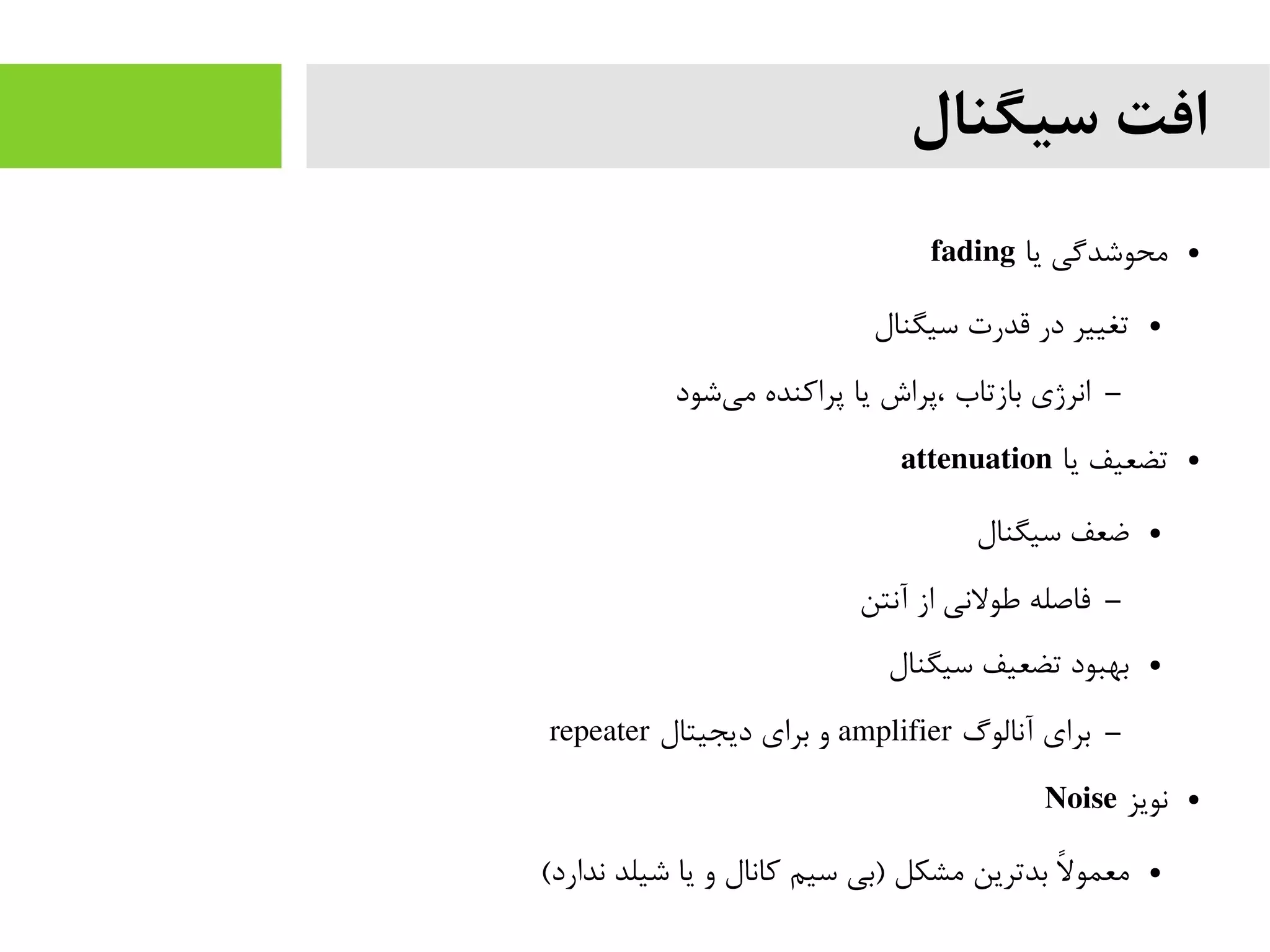

19. ‫سیگنال‬ ‫افت‬
●‫یا‬ ‫محوشدگی‬fading
●‫سیگنال‬ ‫قدرت‬ ‫در‬ ‫تغییر‬
–‫شود‬‫می‬ ‫پراکنده‬ ‫یا‬ ‫،پراش‬ ‫بازتاب‬ ‫انرژی‬
●‫یا‬ ‫تضعیف‬attenuation
●‫سیگنال‬ ‫ضعف‬
–‫آنتن‬ ‫از‬ ‫طولنی‬ ‫فاصله‬
●‫سیگنال‬ ‫تضعیف‬ ‫بهبود‬
–‫آنالوگ‬ ‫برای‬amplifier‫دیجیتال‬ ‫برای‬ ‫و‬repeater
●‫نویز‬Noise
●(‫ندارد‬ ‫شیلد‬ ‫یا‬ ‫و‬ ‫کانال‬ ‫سیم‬ ‫)بی‬ ‫مشکل‬ ‫بدترین‬ ‫ل‬‫ا‬ ‫معمو‬

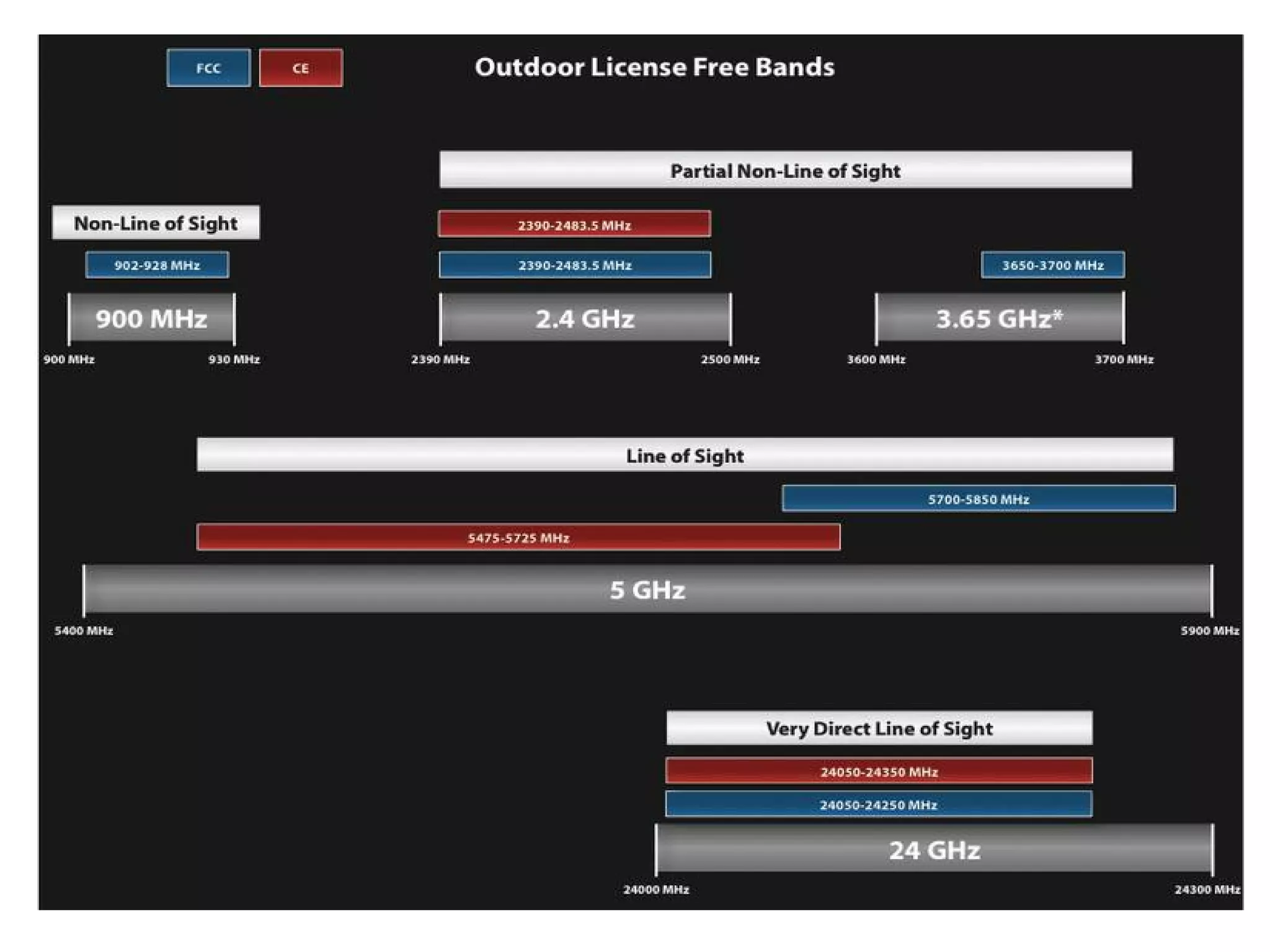

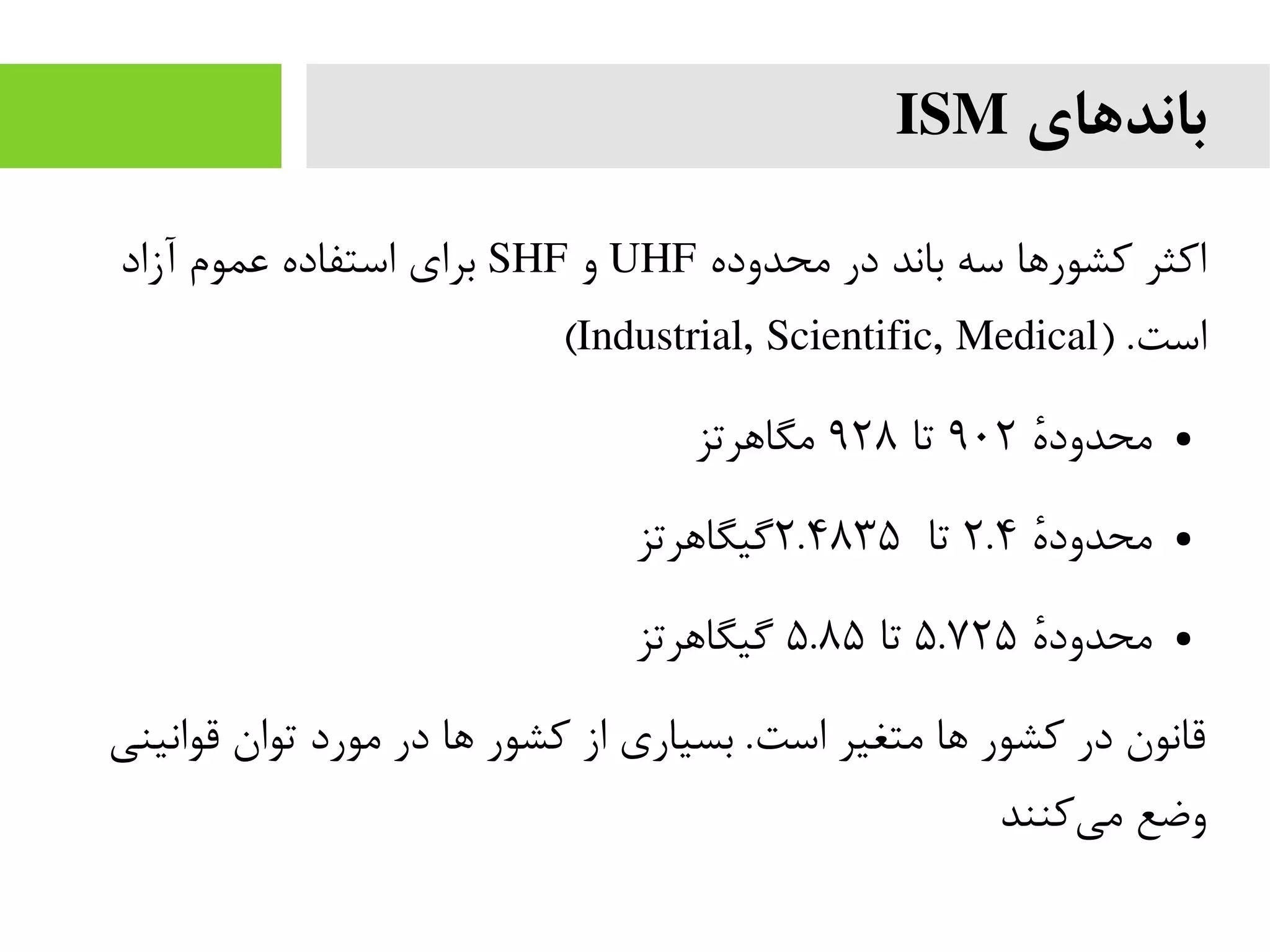

20. ‫باندهای‬ISM
‫محدوده‬ ‫در‬ ‫باند‬ ‫سه‬ ‫کشورها‬ ‫اکثر‬UHF‫و‬SHF‫آزاد‬ ‫عموم‬ ‫استفاده‬ ‫برای‬
) .‫است‬Industrial, Scientific, Medical(
●‫ه‬‫ه‬‫محدود‬۹۰۲‫تا‬۹۲۸‫مگاهرتز‬
●‫ه‬‫ه‬‫محدود‬۲.۴‫تا‬۲.۴۸۳۵‫گیگاهرتز‬
●‫ه‬‫ه‬‫محدود‬۵.۷۲۵‫تا‬۵.۸۵‫گیگاهرتز‬
‫قوانینی‬ ‫توان‬ ‫مورد‬ ‫در‬ ‫ها‬ ‫کشور‬ ‫از‬ ‫بسیاری‬ .‫است‬ ‫متغیر‬ ‫ها‬ ‫کشور‬ ‫در‬ ‫قانون‬
‫کنند‬‫می‬ ‫وضع‬

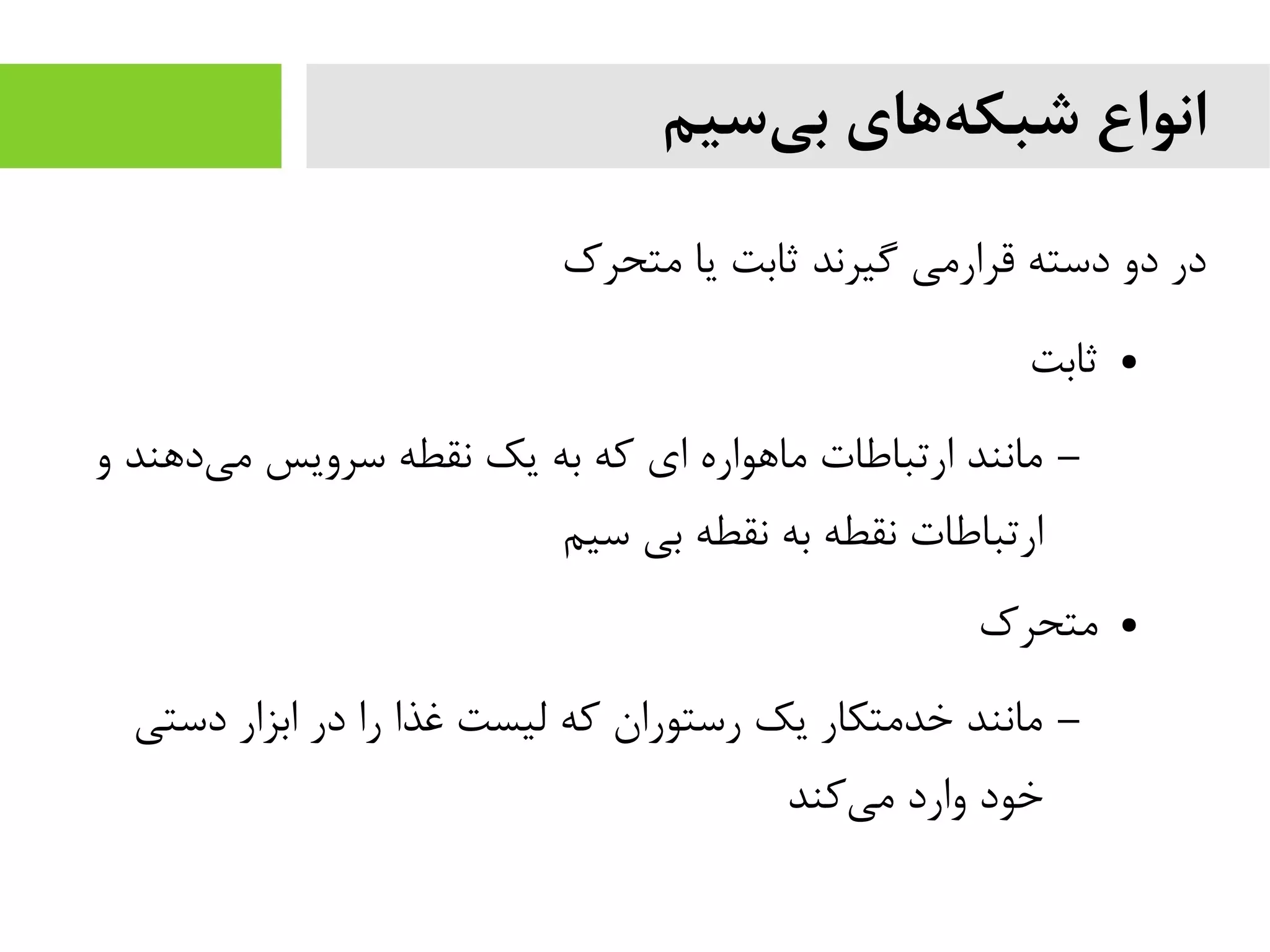

21. ‫سیم‬‫بی‬ ‫های‬‫شبکه‬ ‫انواع‬
‫متحرک‬ ‫یا‬ ‫ثابت‬ ‫گیرند‬ ‫قرارمی‬ ‫دسته‬ ‫دو‬ ‫در‬
●‫ثابت‬
–‫و‬ ‫دهند‬‫می‬ ‫سرویس‬ ‫نقطه‬ ‫یک‬ ‫به‬ ‫که‬ ‫ای‬ ‫ماهواره‬ ‫ارتباطات‬ ‫مانند‬
‫سیم‬ ‫بی‬ ‫نقطه‬ ‫به‬ ‫نقطه‬ ‫ارتباطات‬
●‫متحرک‬
–‫دستی‬ ‫ابزار‬ ‫در‬ ‫را‬ ‫غذا‬ ‫لیست‬ ‫که‬ ‫رستوران‬ ‫یک‬ ‫خدمتکار‬ ‫مانند‬
‫کند‬‫می‬ ‫وارد‬ ‫خود‬

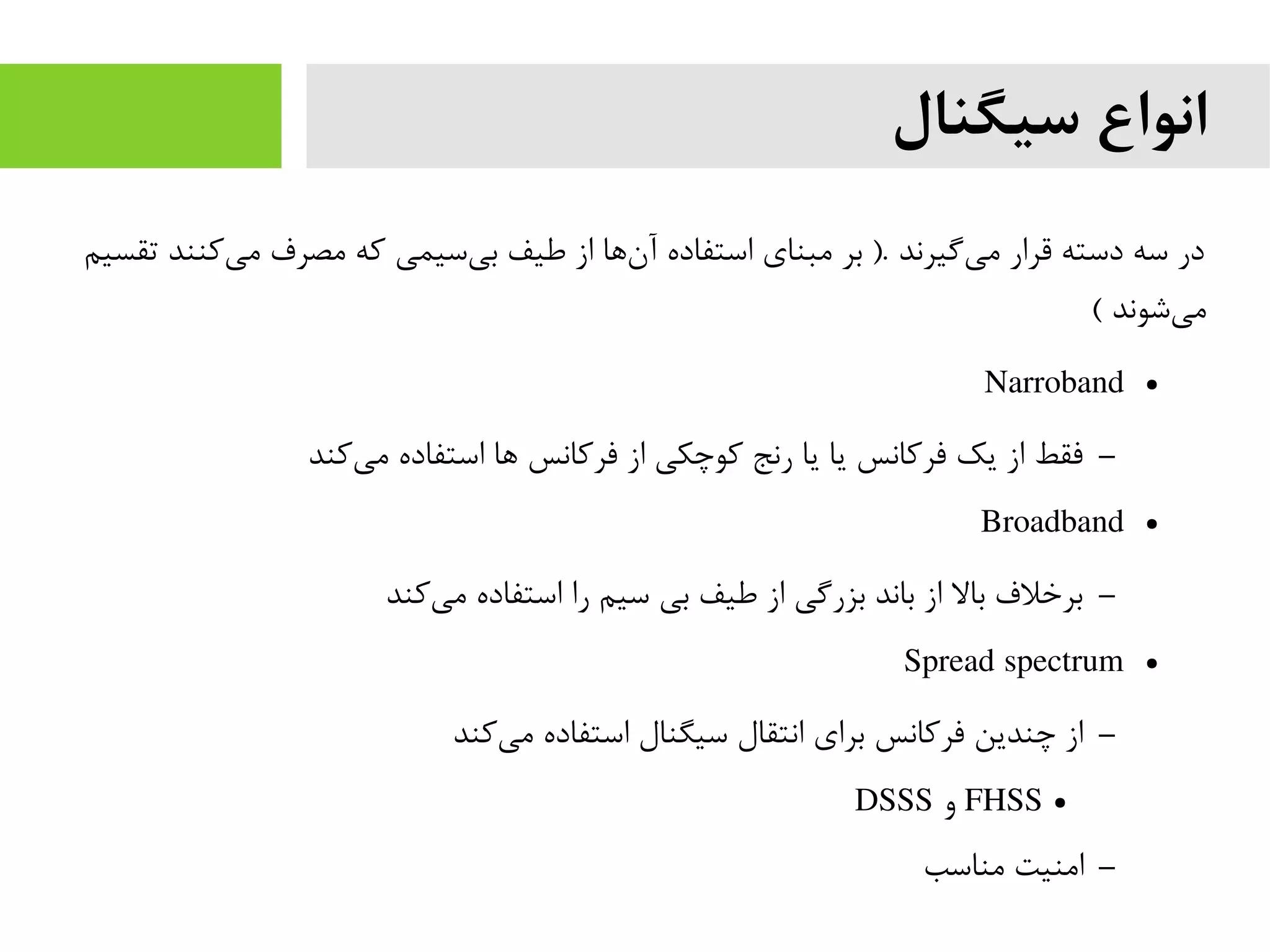

22. ‫سیگنال‬ ‫انواع‬
‫تقسیم‬ ‫کنند‬‫می‬ ‫مصرف‬ ‫که‬ ‫سیمی‬‫بی‬ ‫طیف‬ ‫از‬ ‫ها‬‫آن‬ ‫استفاده‬ ‫مبنای‬ ‫بر‬ ). ‫گیرند‬‫می‬ ‫قرار‬ ‫دسته‬ ‫سه‬ ‫در‬
( ‫شوند‬‫می‬
●Narroband
–‫کند‬‫می‬ ‫استفاده‬ ‫ها‬ ‫فرکانس‬ ‫از‬ ‫کوچکی‬ ‫رنج‬ ‫یا‬ ‫یا‬ ‫فرکانس‬ ‫یک‬ ‫از‬ ‫فقط‬
●Broadband
–‫کند‬‫می‬ ‫استفاده‬ ‫را‬ ‫سیم‬ ‫بی‬ ‫طیف‬ ‫از‬ ‫بزرگی‬ ‫باند‬ ‫از‬ ‫بال‬ ‫برخلف‬
●Spread spectrum
–‫کند‬‫می‬ ‫استفاده‬ ‫سیگنال‬ ‫انتقال‬ ‫برای‬ ‫فرکانس‬ ‫چندین‬ ‫از‬
●FHSS‫و‬DSSS
–‫مناسب‬ ‫امنیت‬

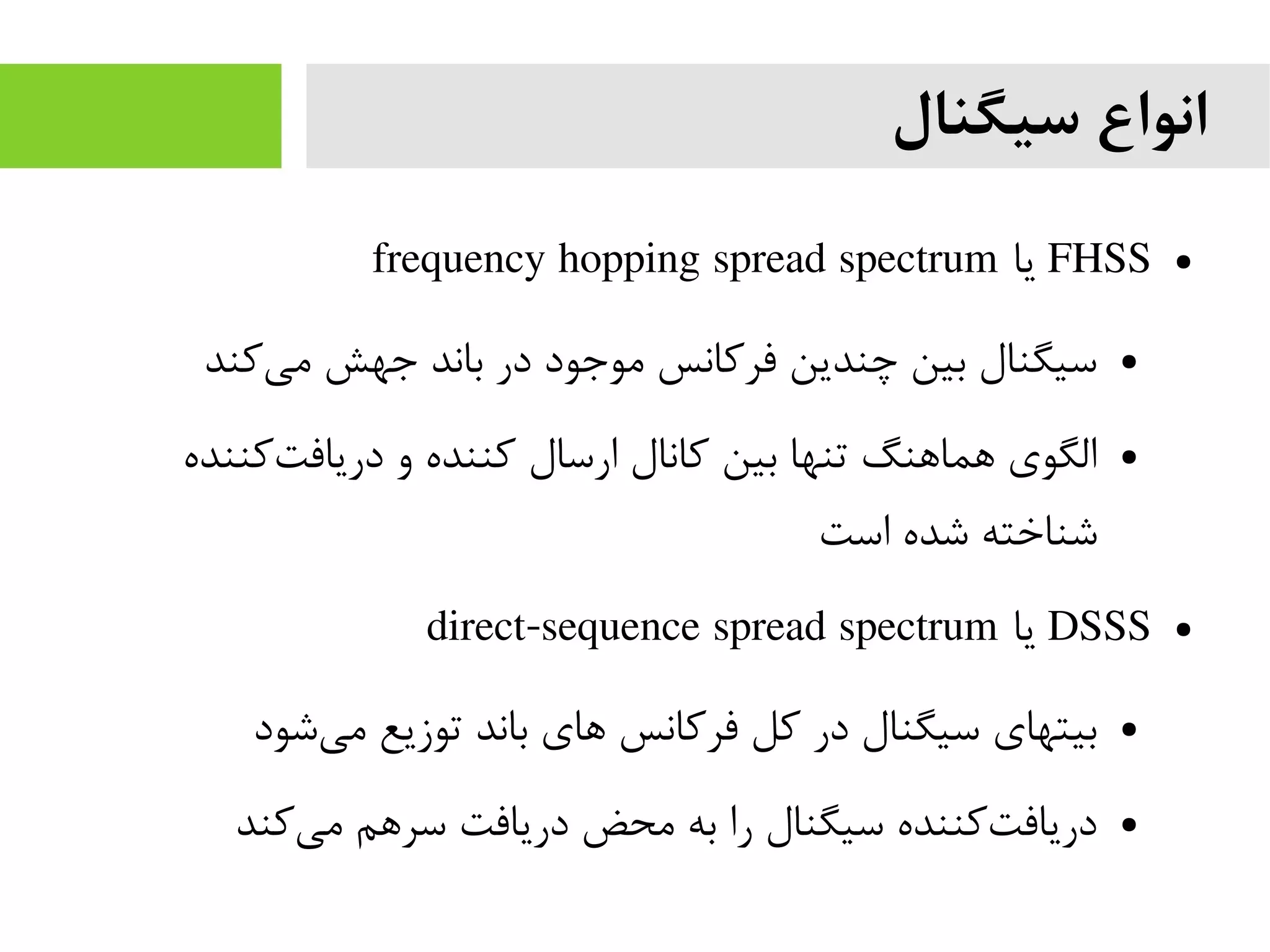

23. ‫سیگنال‬ ‫انواع‬
●FHSS‫یا‬frequency hopping spread spectrum
●‫کند‬‫می‬ ‫جهش‬ ‫باند‬ ‫در‬ ‫موجود‬ ‫فرکانس‬ ‫چندین‬ ‫بین‬ ‫سیگنال‬
●‫کننده‬‫دریافت‬ ‫و‬ ‫کننده‬ ‫ارسال‬ ‫کانال‬ ‫بین‬ ‫تنها‬ ‫هماهنگ‬ ‫الگوی‬
‫است‬ ‫شده‬ ‫شناخته‬
●DSSS‫یا‬direct-sequence spread spectrum
●‫شود‬‫می‬ ‫توزیع‬ ‫باند‬ ‫های‬ ‫فرکانس‬ ‫کل‬ ‫در‬ ‫سیگنال‬ ‫بیتهای‬
●‫کند‬‫می‬ ‫سرهم‬ ‫دریافت‬ ‫محض‬ ‫به‬ ‫را‬ ‫سیگنال‬ ‫کننده‬‫دریافت‬

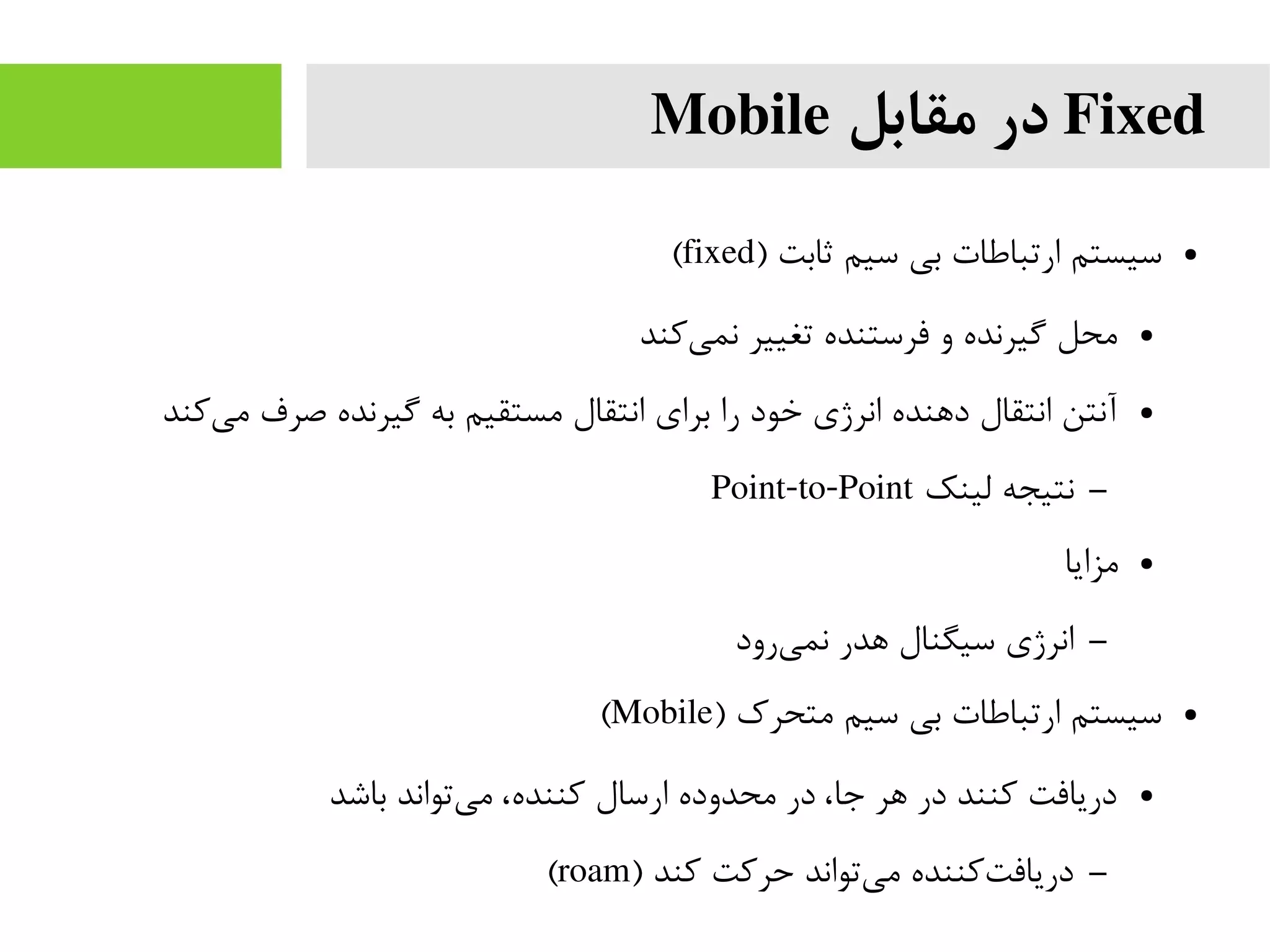

24. Fixed‫مقابل‬ ‫در‬Mobile
●) ‫ثابت‬ ‫سیم‬ ‫بی‬ ‫ارتباطات‬ ‫سیستم‬fixed(
●‫کند‬‫نمی‬ ‫تغییر‬ ‫فرستنده‬ ‫و‬ ‫گیرنده‬ ‫محل‬
●‫کند‬‫می‬ ‫صرف‬ ‫گیرنده‬ ‫به‬ ‫مستقیم‬ ‫انتقال‬ ‫برای‬ ‫را‬ ‫خود‬ ‫انرژی‬ ‫دهنده‬ ‫انتقال‬ ‫آنتن‬
–‫لینک‬ ‫نتیجه‬Point-to-Point
●‫مزایا‬
–‫رود‬‫نمی‬ ‫هدر‬ ‫سیگنال‬ ‫انرژی‬
●) ‫متحرک‬ ‫سیم‬ ‫بی‬ ‫ارتباطات‬ ‫سیستم‬Mobile(
●‫باشد‬ ‫تواند‬‫می‬ ،‫کننده‬ ‫ارسال‬ ‫محدوده‬ ‫در‬ ،‫جا‬ ‫هر‬ ‫در‬ ‫کنند‬ ‫دریافت‬
–) ‫کند‬ ‫حرکت‬ ‫تواند‬‫می‬ ‫کننده‬‫دریافت‬roam(

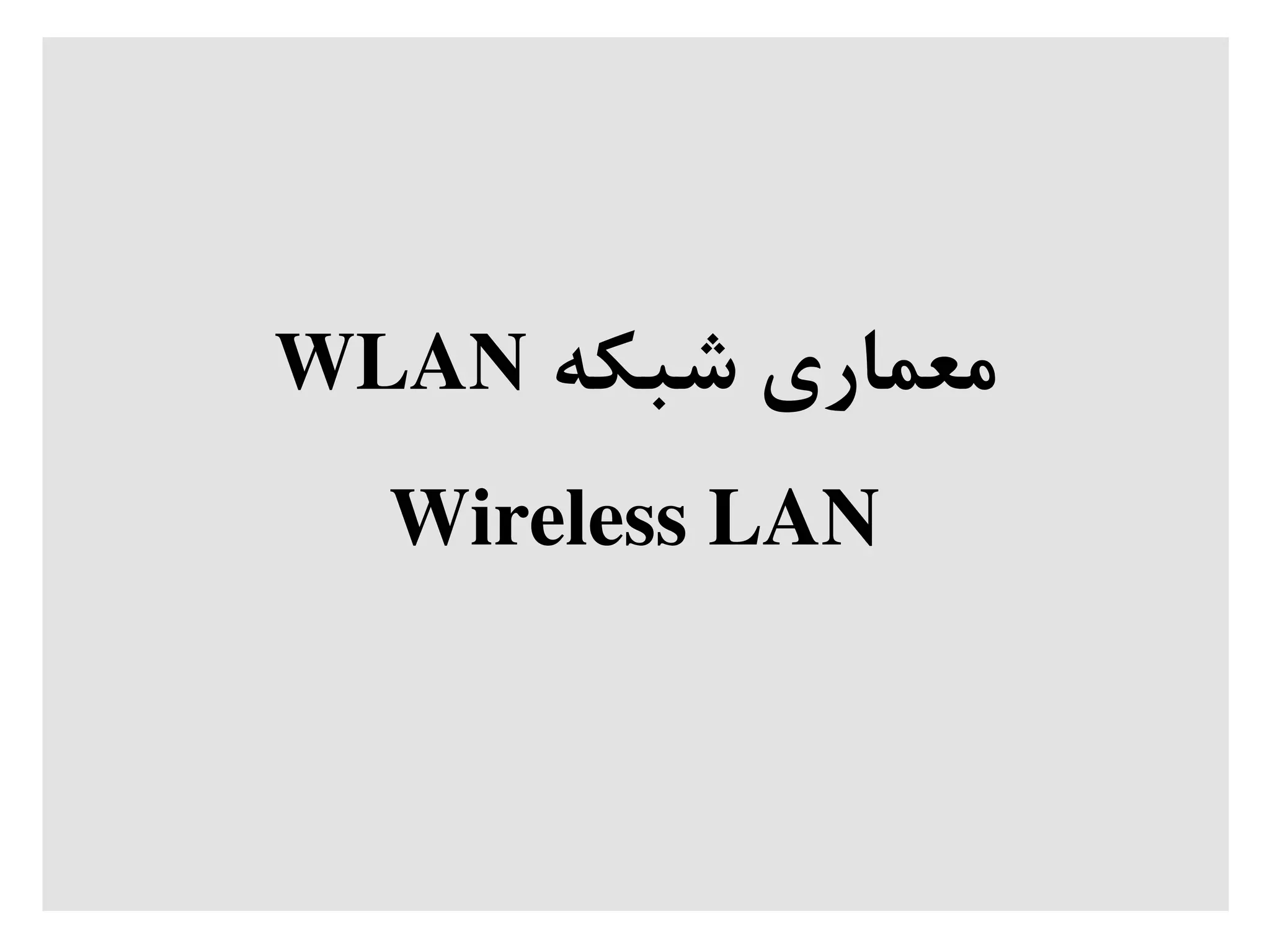

25. ‫شبکه‬ ‫معماری‬WLAN
Wireless LAN

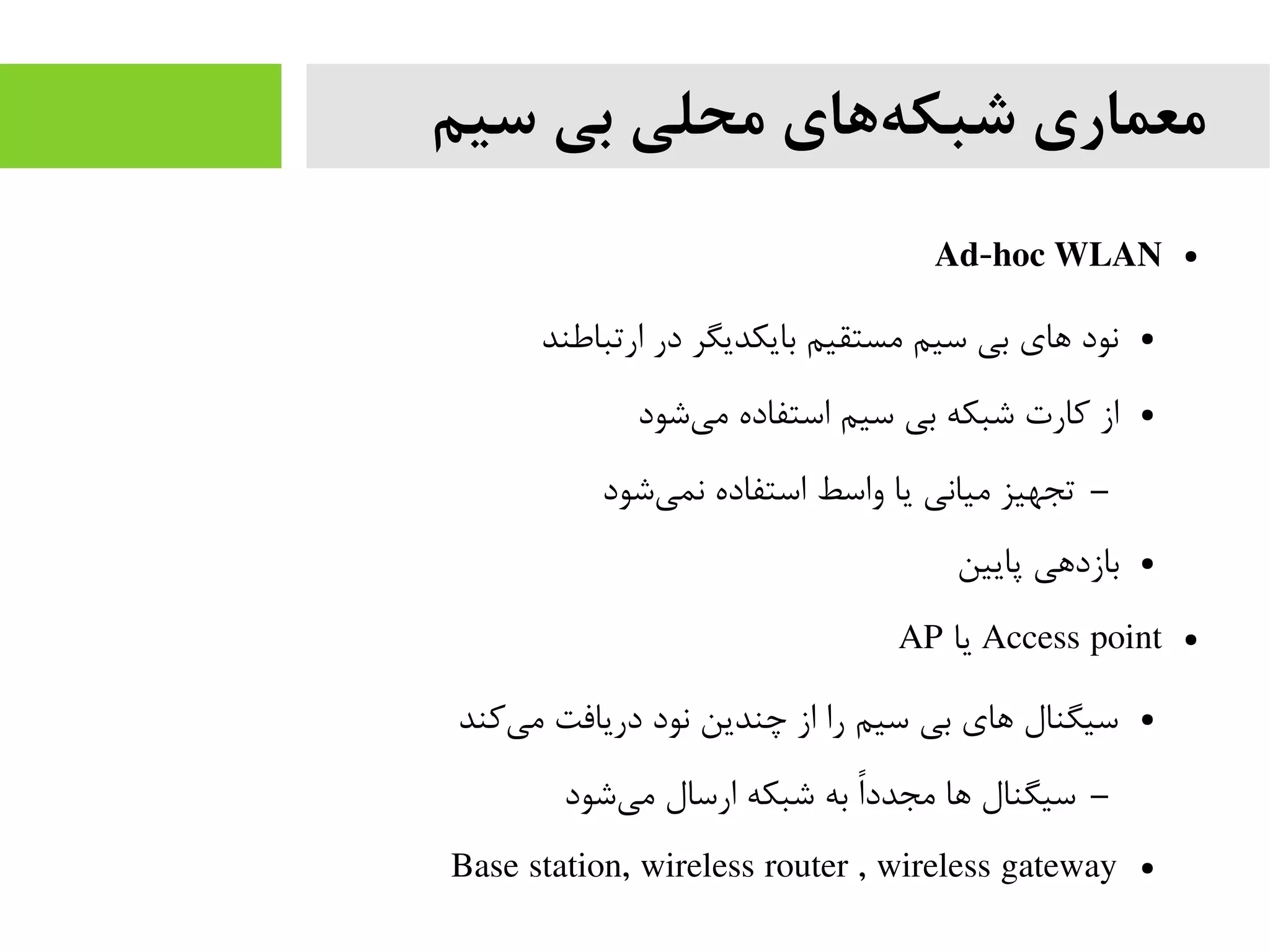

26. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬
●Ad-hoc WLAN
●‫ارتباطند‬ ‫در‬ ‫بایکدیگر‬ ‫مستقیم‬ ‫سیم‬ ‫بی‬ ‫های‬ ‫نود‬
●‫شود‬‫می‬ ‫استفاده‬ ‫سیم‬ ‫بی‬ ‫شبکه‬ ‫کارت‬ ‫از‬
–‫شود‬‫نمی‬ ‫استفاده‬ ‫واسط‬ ‫یا‬ ‫میانی‬ ‫تجهیز‬
●‫پایین‬ ‫بازدهی‬
●Access point‫یا‬AP
●‫کند‬‫می‬ ‫دریافت‬ ‫نود‬ ‫چندین‬ ‫از‬ ‫را‬ ‫سیم‬ ‫بی‬ ‫های‬ ‫سیگنال‬
–‫شود‬‫می‬ ‫ارسال‬ ‫شبکه‬ ‫به‬ ‫ا‬‫ا‬‫مجدد‬ ‫ها‬ ‫سیگنال‬
●Base station, wireless router , wireless gateway

27. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬

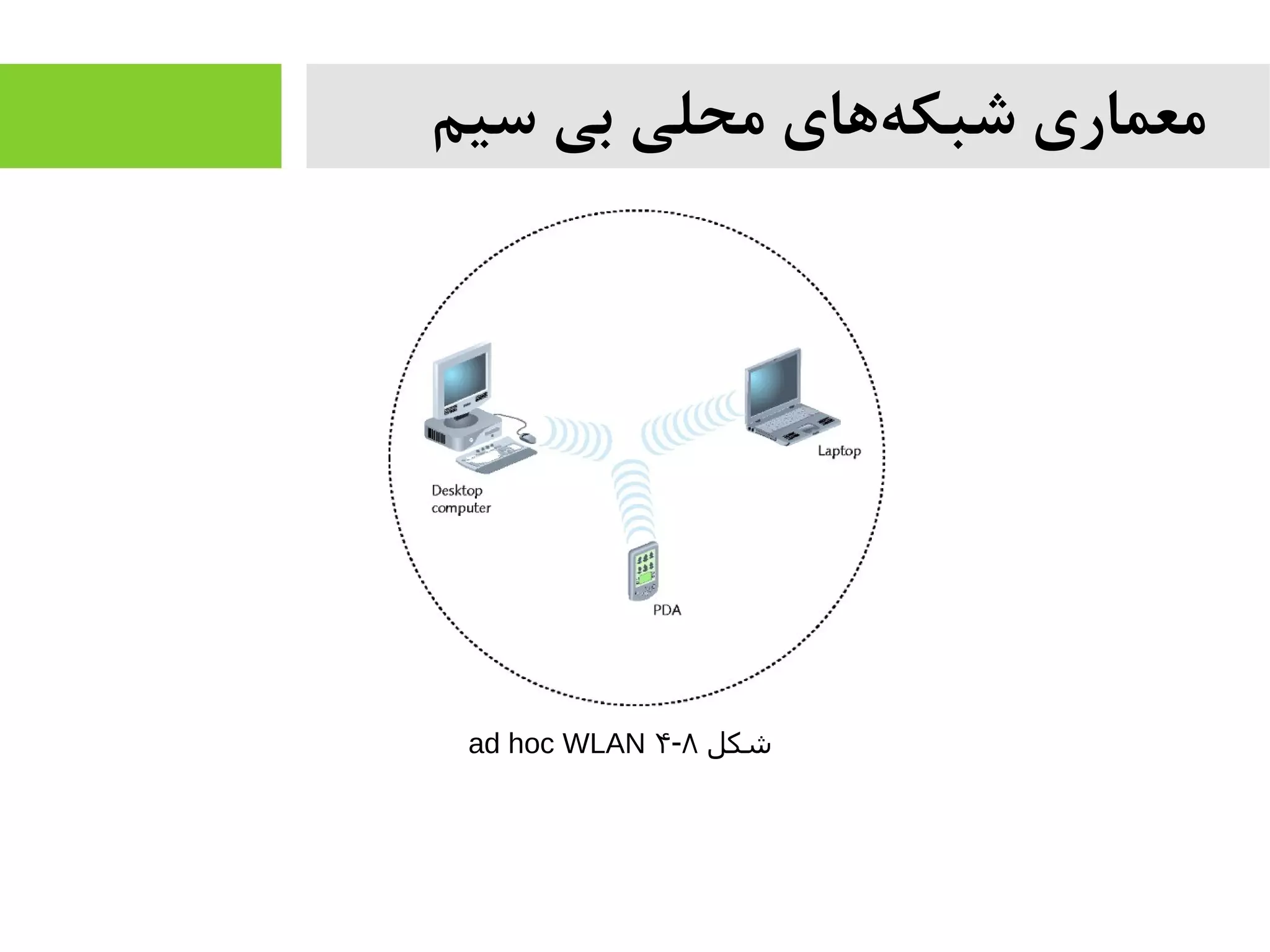

‫شکل‬۸-۴ad hoc WLAN

28. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬

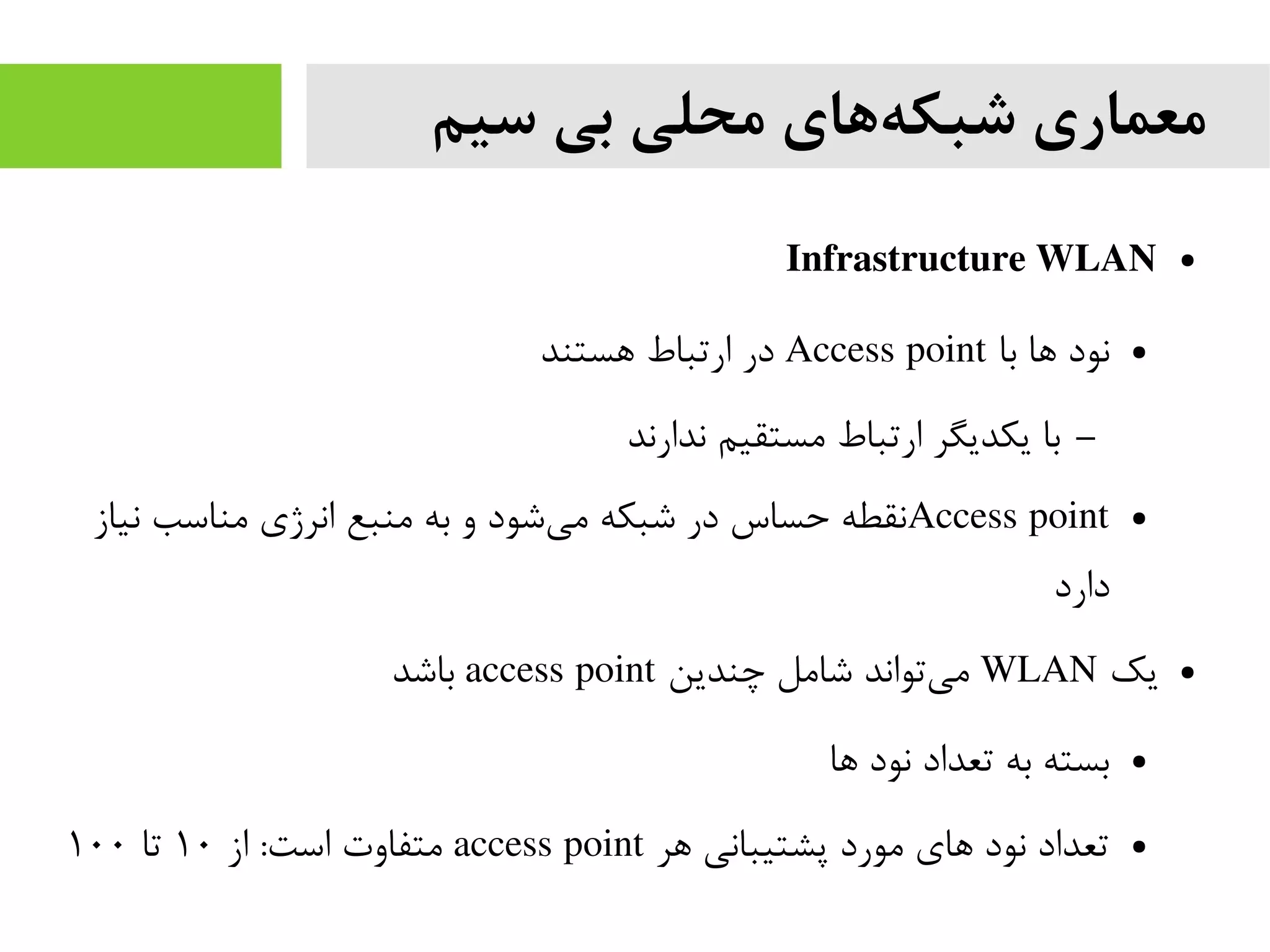

●Infrastructure WLAN
●‫با‬ ‫ها‬ ‫نود‬Access point‫هستند‬ ‫ارتباط‬ ‫در‬
–‫ندارند‬ ‫مستقیم‬ ‫ارتباط‬ ‫یکدیگر‬ ‫با‬
●Access point‫نیاز‬ ‫مناسب‬ ‫انرژی‬ ‫منبع‬ ‫به‬ ‫و‬ ‫شود‬‫می‬ ‫شبکه‬ ‫در‬ ‫حساس‬ ‫نقطه‬
‫دارد‬
●‫یک‬WLAN‫چندین‬ ‫شامل‬ ‫تواند‬‫می‬access point‫باشد‬
●‫ها‬ ‫نود‬ ‫تعداد‬ ‫به‬ ‫بسته‬
●‫هر‬ ‫پشتیبانی‬ ‫مورد‬ ‫های‬ ‫نود‬ ‫تعداد‬access point‫از‬ :‫است‬ ‫متفاوت‬۱۰‫تا‬۱۰۰

29. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬

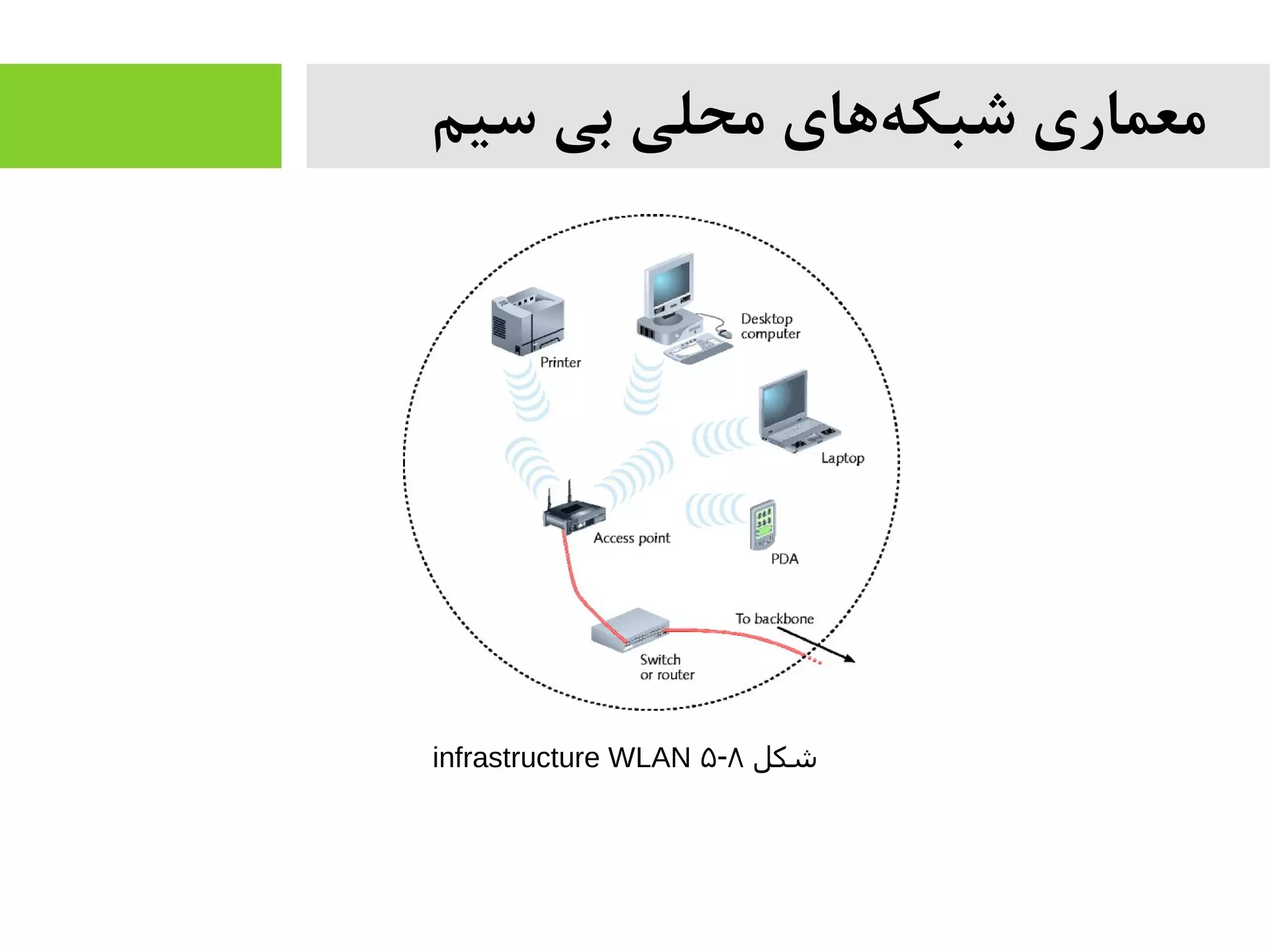

‫شکل‬۸-۵infrastructure WLAN

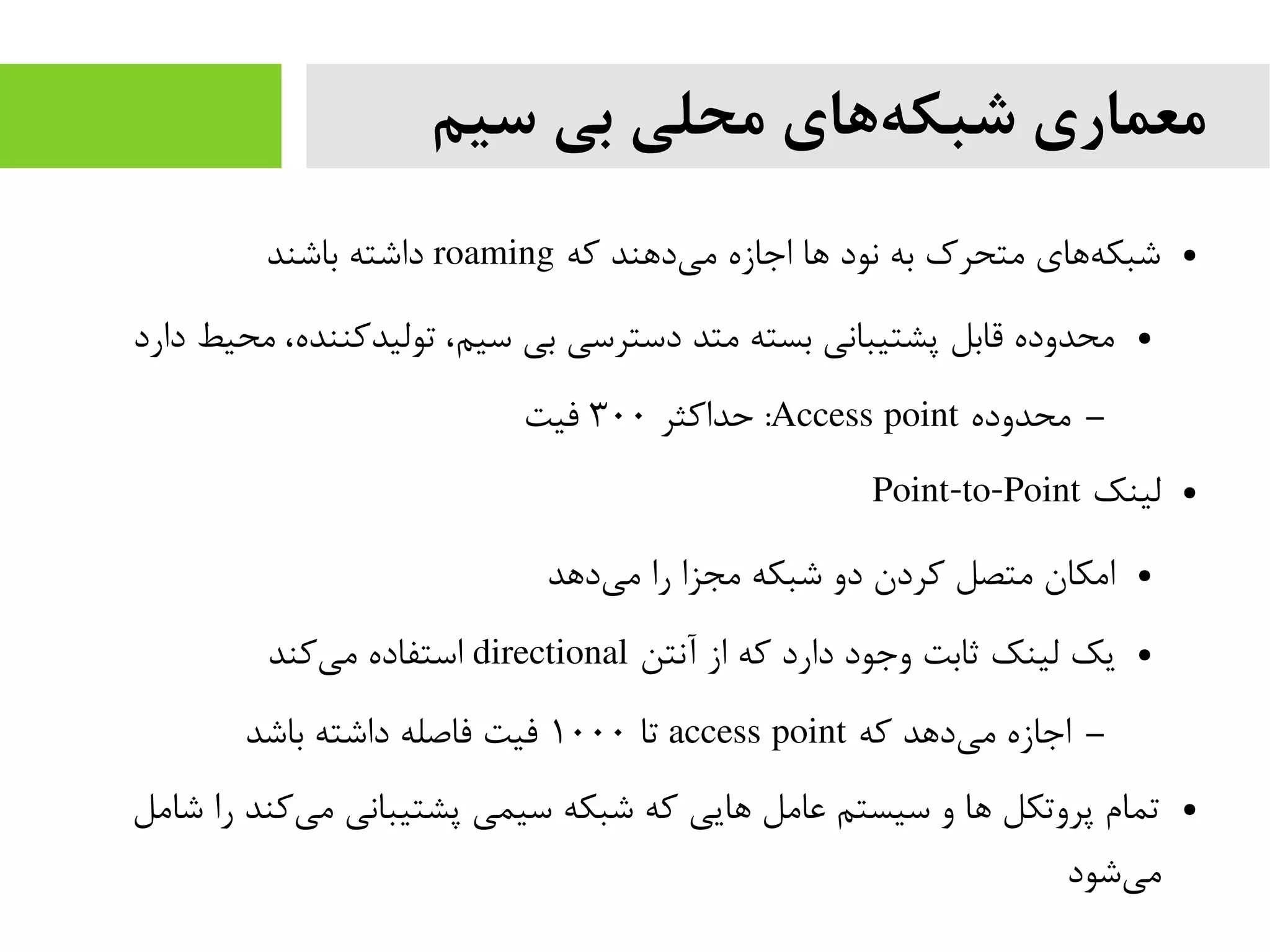

30. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬
●‫که‬ ‫دهند‬‫می‬ ‫اجازه‬ ‫ها‬ ‫نود‬ ‫به‬ ‫متحرک‬ ‫های‬‫شبکه‬roaming‫باشند‬ ‫داشته‬
●‫دارد‬ ‫محیط‬ ،‫تولیدکننده‬ ،‫سیم‬ ‫بی‬ ‫دسترسی‬ ‫متد‬ ‫بسته‬ ‫پشتیبانی‬ ‫قابل‬ ‫محدوده‬
–‫محدوده‬Access point‫حداکثر‬ :۳۰۰‫فیت‬
●‫لینک‬Point-to-Point
●‫دهد‬‫می‬ ‫را‬ ‫مجزا‬ ‫شبکه‬ ‫دو‬ ‫کردن‬ ‫متصل‬ ‫امکان‬
●‫آنتن‬ ‫از‬ ‫که‬ ‫دارد‬ ‫وجود‬ ‫ثابت‬ ‫لینک‬ ‫یک‬directional‫کند‬‫می‬ ‫استفاده‬
–‫که‬ ‫دهد‬‫می‬ ‫اجازه‬access point‫تا‬۱۰۰۰‫باشد‬ ‫داشته‬ ‫فاصله‬ ‫فیت‬
●‫شامل‬ ‫را‬ ‫کند‬‫می‬ ‫پشتیبانی‬ ‫سیمی‬ ‫شبکه‬ ‫که‬ ‫هایی‬ ‫عامل‬ ‫سیستم‬ ‫و‬ ‫ها‬ ‫پروتکل‬ ‫تمام‬
‫شود‬‫می‬

31. ‫سیم‬ ‫بی‬ ‫محلی‬ ‫های‬‫شبکه‬ ‫معماری‬
‫شکل‬۸-۶Wireless LAN interconnection

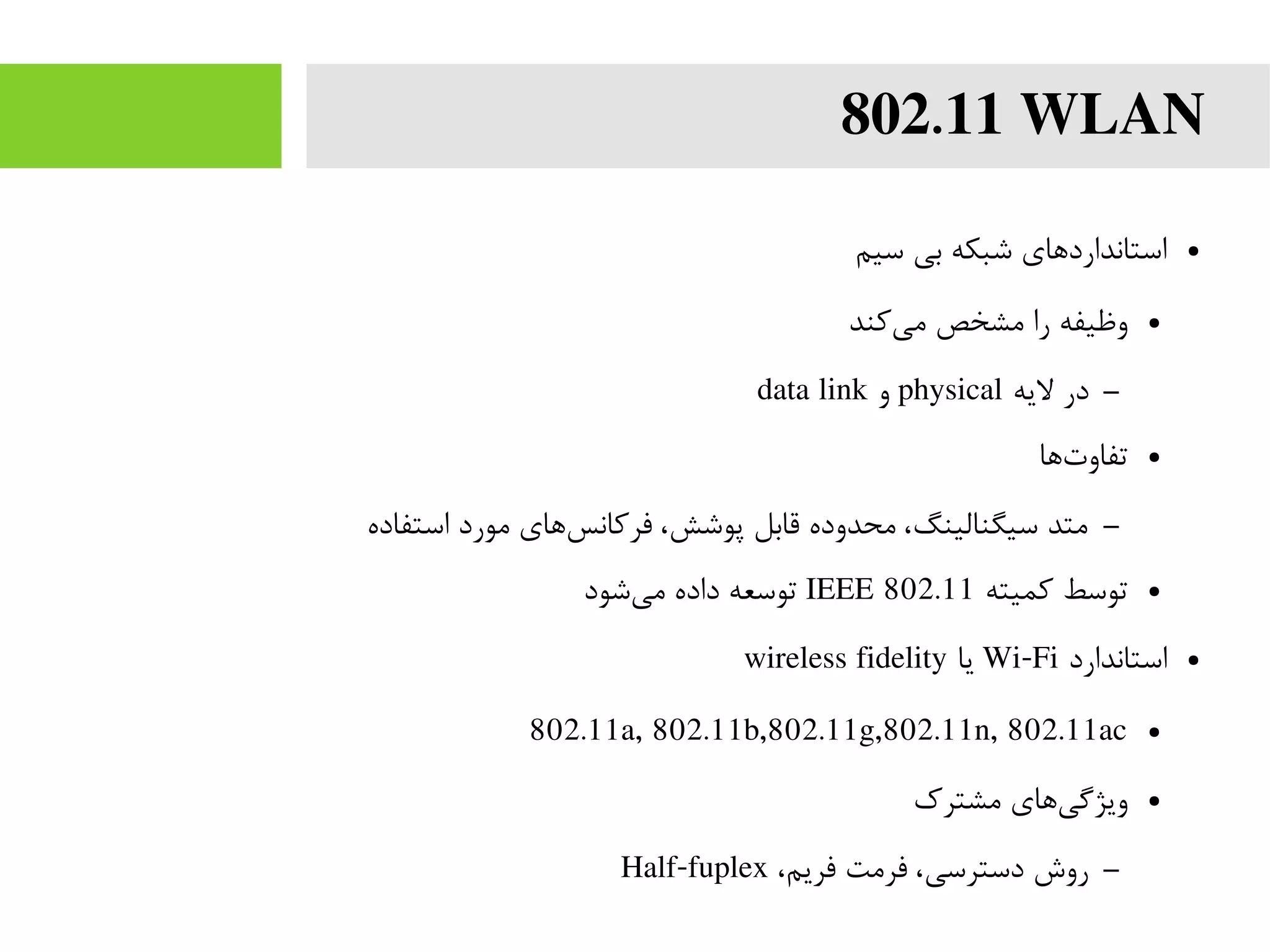

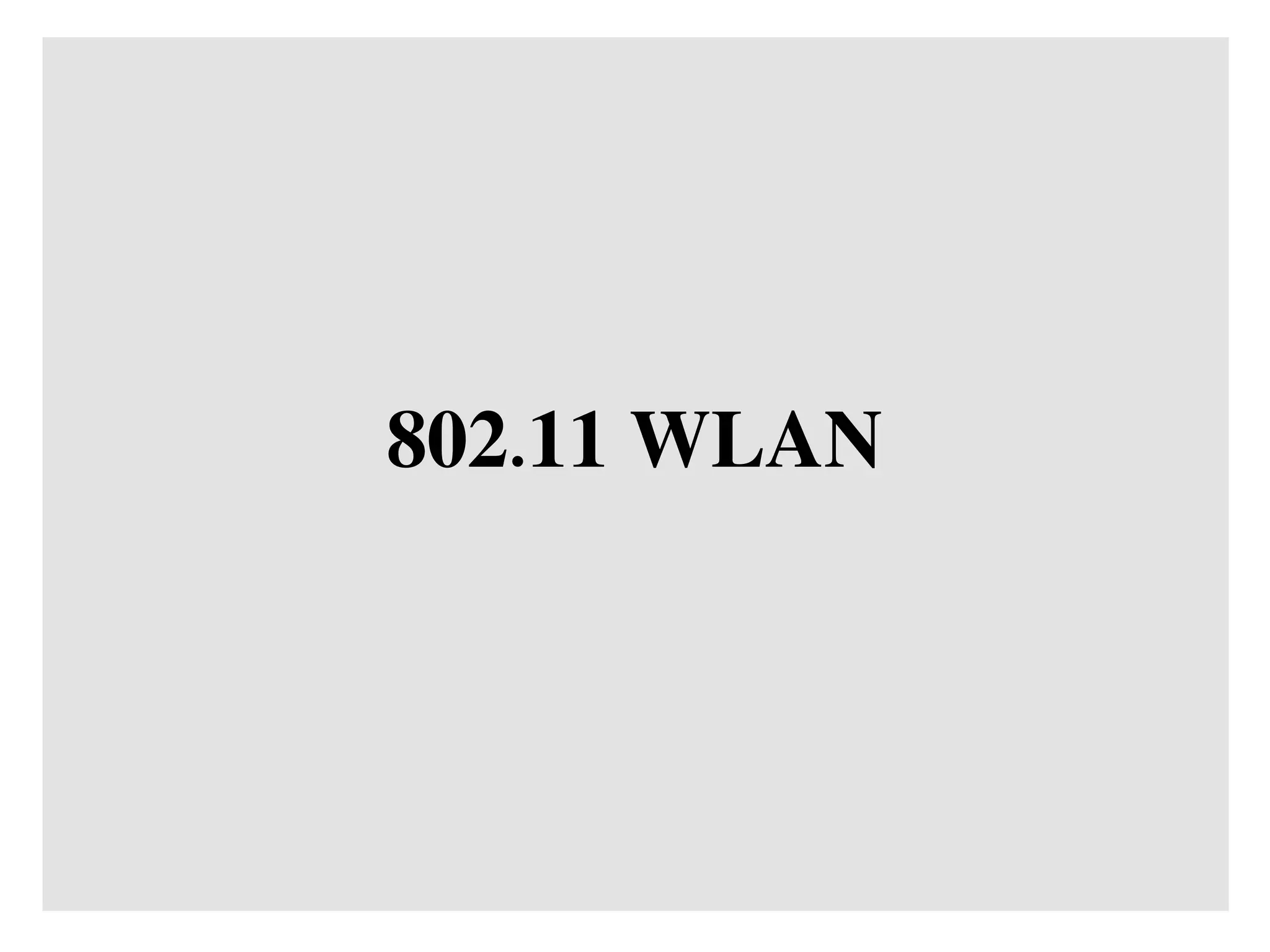

32. 802.11 WLAN

33. 802.11 WLAN
●‫سیم‬ ‫بی‬ ‫شبکه‬ ‫استانداردهای‬
●‫کند‬‫می‬ ‫مشخص‬ ‫را‬ ‫وظیفه‬
–‫لیه‬ ‫در‬physical‫و‬data link
●‫ها‬‫تفاوت‬
–‫استفاده‬ ‫مورد‬ ‫های‬‫فرکانس‬ ،‫پوشش‬ ‫قابل‬ ‫محدوده‬ ،‫سیگنالینگ‬ ‫متد‬
●‫کمیته‬ ‫توسط‬IEEE 802.11‫شود‬‫می‬ ‫داده‬ ‫توسعه‬
●‫استاندارد‬Wi-Fi‫یا‬wireless fidelity
●802.11a, 802.11b,802.11g,802.11n, 802.11ac
●‫مشترک‬ ‫های‬‫ویژگی‬
–،‫فریم‬ ‫فرمت‬ ،‫دسترسی‬ ‫روش‬Half-fuplex

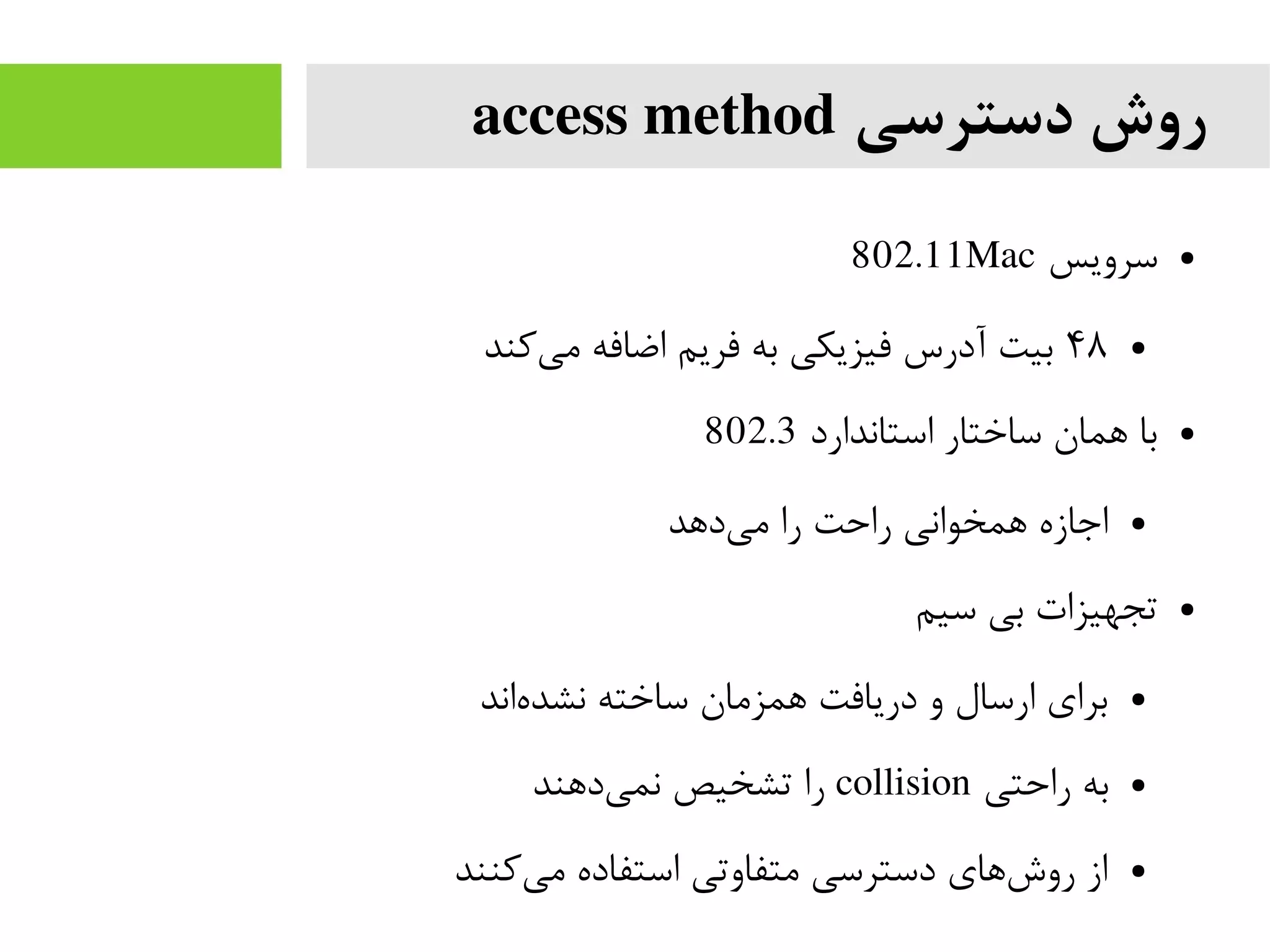

34. ‫دسترسی‬ ‫روش‬access method
●‫سرویس‬802.11Mac
●۴۸‫کند‬‫می‬ ‫اضافه‬ ‫فریم‬ ‫به‬ ‫فیزیکی‬ ‫آدرس‬ ‫بیت‬
●‫استاندارد‬ ‫ساختار‬ ‫همان‬ ‫با‬802.3
●‫دهد‬‫می‬ ‫را‬ ‫راحت‬ ‫همخوانی‬ ‫اجازه‬
●‫سیم‬ ‫بی‬ ‫تجهیزات‬
●‫اند‬‫نشده‬ ‫ساخته‬ ‫همزمان‬ ‫دریافت‬ ‫و‬ ‫ارسال‬ ‫برای‬
●‫راحتی‬ ‫به‬collision‫دهند‬‫نمی‬ ‫تشخیص‬ ‫را‬
●‫کنند‬‫می‬ ‫استفاده‬ ‫متفاوتی‬ ‫دسترسی‬ ‫های‬‫روش‬ ‫از‬

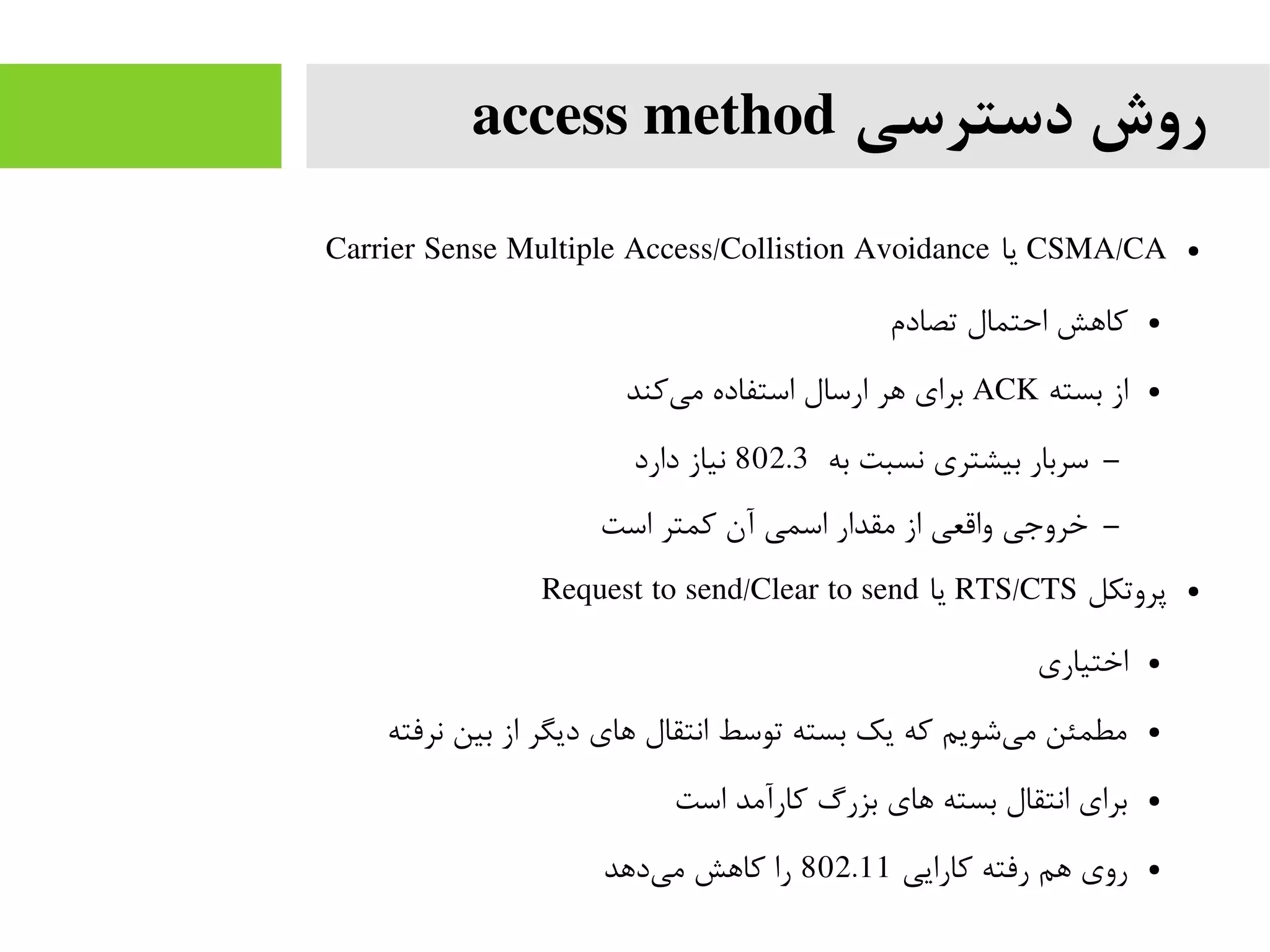

35. ‫دسترسی‬ ‫روش‬access method
●CSMA/CA‫یا‬Carrier Sense Multiple Access/Collistion Avoidance
●‫تصادم‬ ‫احتمال‬ ‫کاهش‬
●‫بسته‬ ‫از‬ACK‫کند‬‫می‬ ‫استفاده‬ ‫ارسال‬ ‫هر‬ ‫برای‬
–‫به‬ ‫نسبت‬ ‫بیشتری‬ ‫سربار‬802.3‫دارد‬ ‫نیاز‬
–‫است‬ ‫کمتر‬ ‫آن‬ ‫اسمی‬ ‫مقدار‬ ‫از‬ ‫واقعی‬ ‫خروجی‬
●‫پروتکل‬RTS/CTS‫یا‬Request to send/Clear to send
●‫اختیاری‬
●‫نرفته‬ ‫بین‬ ‫از‬ ‫دیگر‬ ‫های‬ ‫انتقال‬ ‫توسط‬ ‫بسته‬ ‫یک‬ ‫که‬ ‫شویم‬‫می‬ ‫مطمئن‬
●‫است‬ ‫کارآمد‬ ‫بزرگ‬ ‫های‬ ‫بسته‬ ‫انتقال‬ ‫برای‬
●‫کارایی‬ ‫رفته‬ ‫هم‬ ‫روی‬802.11‫دهد‬‫می‬ ‫کاهش‬ ‫را‬

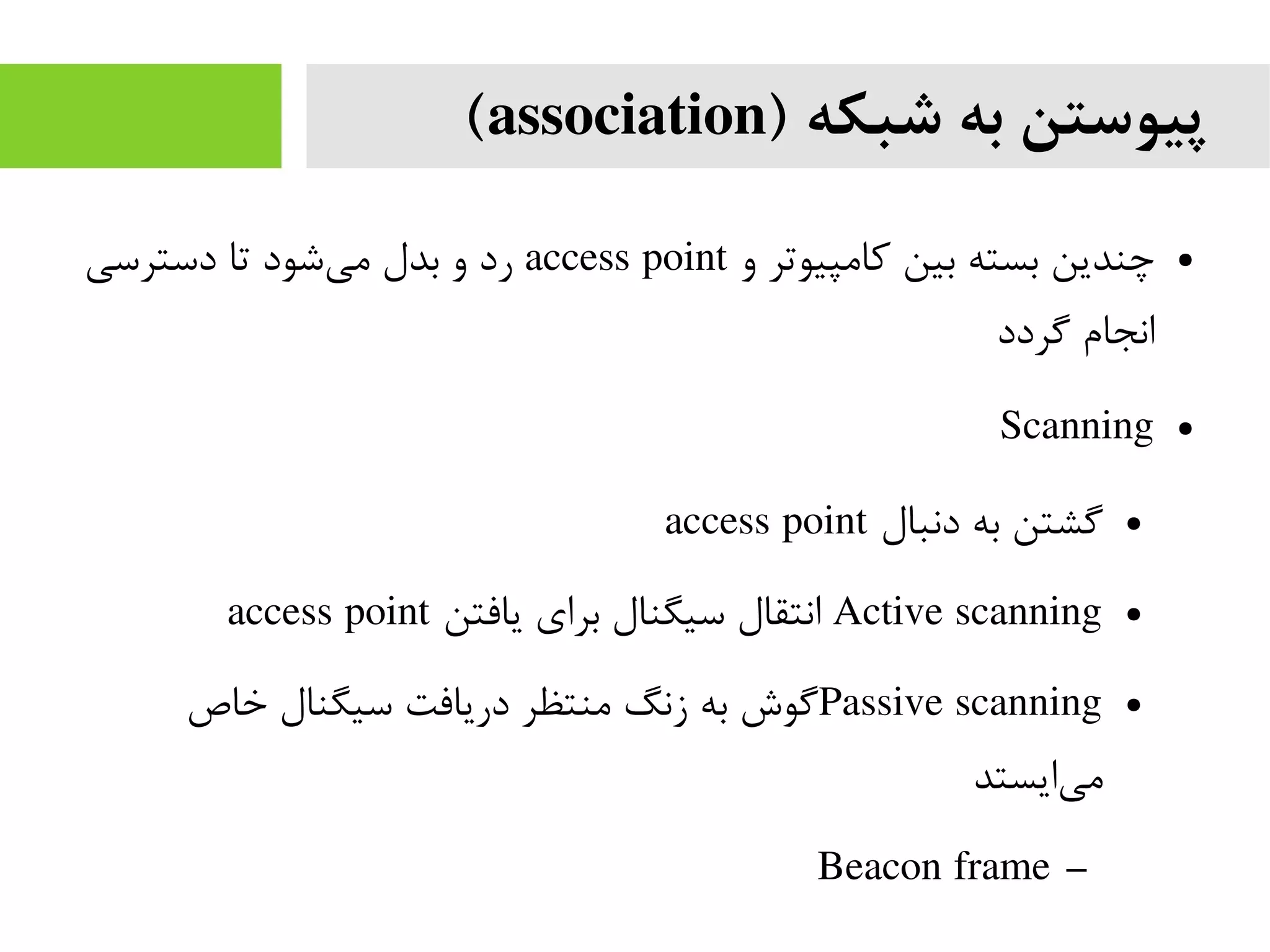

36. ) ‫شبکه‬ ‫به‬ ‫پیوستن‬association(
●‫و‬ ‫کامپیوتر‬ ‫بین‬ ‫بسته‬ ‫چندین‬access point‫دسترسی‬ ‫تا‬ ‫شود‬‫می‬ ‫بدل‬ ‫و‬ ‫رد‬
‫گردد‬ ‫انجام‬
●Scanning
●‫دنبال‬ ‫به‬ ‫گشتن‬access point
●Active scanning‫یافتن‬ ‫برای‬ ‫سیگنال‬ ‫انتقال‬access point
●Passive scanning‫خاص‬ ‫سیگنال‬ ‫دریافت‬ ‫منتظر‬ ‫زنگ‬ ‫به‬ ‫گوش‬
‫ایستد‬‫می‬
–Beacon frame

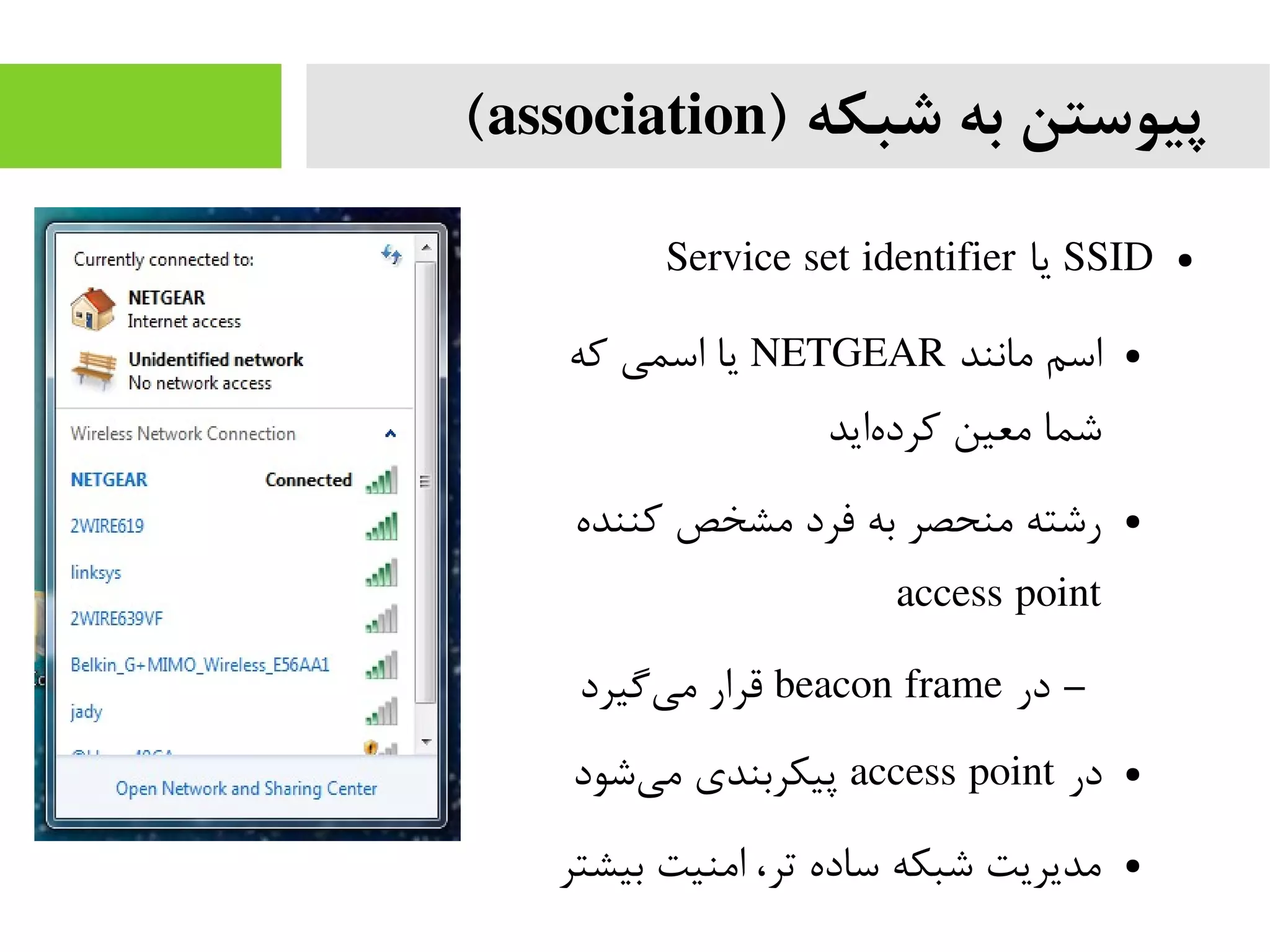

37. ) ‫شبکه‬ ‫به‬ ‫پیوستن‬association(
●SSID‫یا‬Service set identifier
●‫مانند‬ ‫اسم‬NETGEAR‫که‬ ‫اسمی‬ ‫یا‬
‫اید‬‫کرده‬ ‫معین‬ ‫شما‬
●‫کننده‬ ‫مشخص‬ ‫فرد‬ ‫به‬ ‫منحصر‬ ‫رشته‬
access point
–‫در‬beacon frame‫گیرد‬‫می‬ ‫قرار‬
●‫در‬access point‫شود‬‫می‬ ‫پیکربندی‬
●‫بیشتر‬ ‫امنیت‬ ،‫تر‬ ‫ساده‬ ‫شبکه‬ ‫مدیریت‬

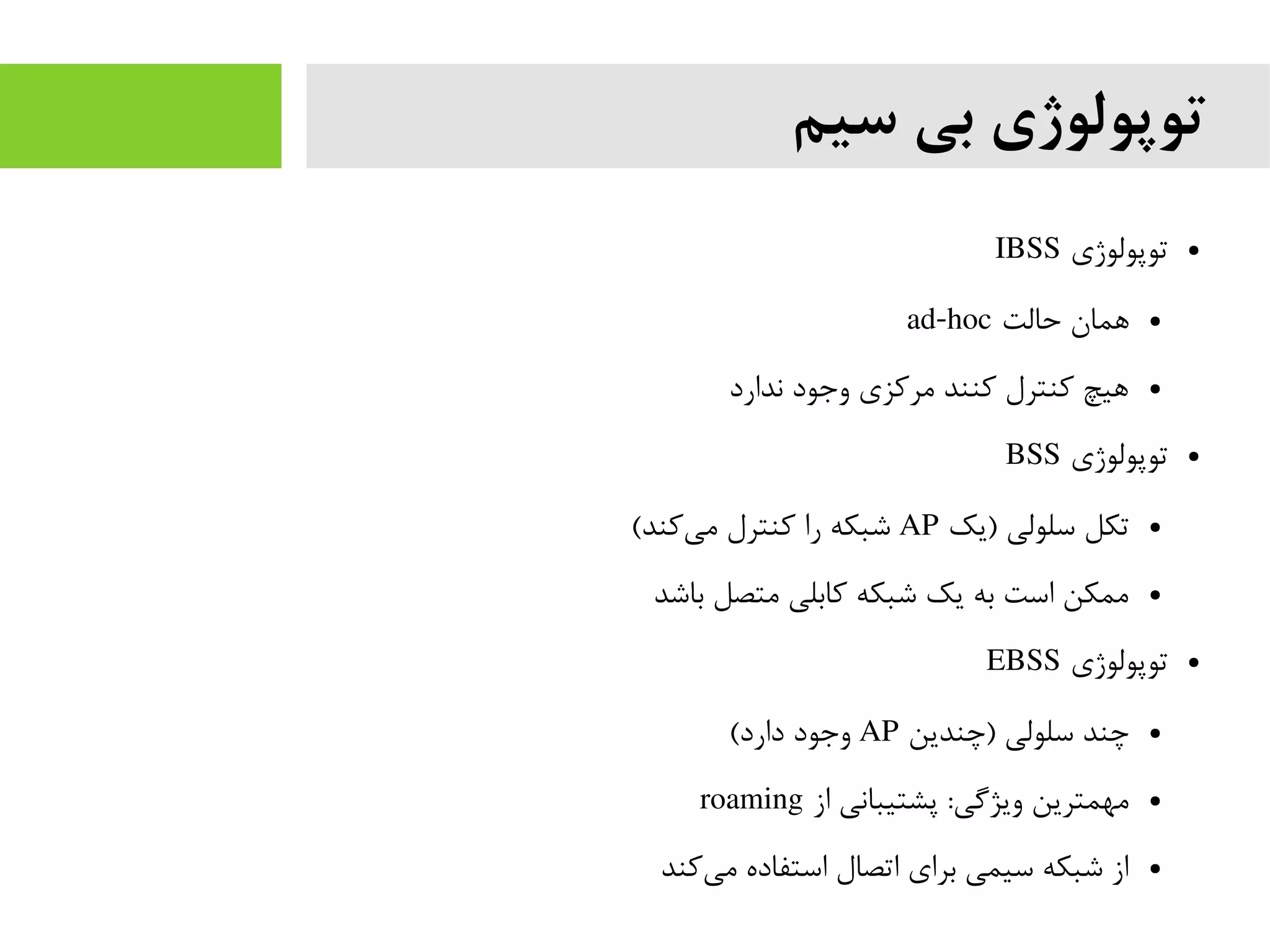

38. ‫سیم‬ ‫بی‬ ‫توپولوژی‬
●‫توپولوژی‬IBSS
●‫حالت‬ ‫همان‬ad-hoc
●‫ندارد‬ ‫وجود‬ ‫مرکزی‬ ‫کنند‬ ‫کنترل‬ ‫هیچ‬
●‫توپولوژی‬BSS
●‫)یک‬ ‫سلولی‬ ‫تکل‬AP(‫کند‬‫می‬ ‫کنترل‬ ‫را‬ ‫شبکه‬
●‫باشد‬ ‫متصل‬ ‫کابلی‬ ‫شبکه‬ ‫یک‬ ‫به‬ ‫است‬ ‫ممکن‬
●‫توپولوژی‬EBSS
●‫)چندین‬ ‫سلولی‬ ‫چند‬AP(‫دارد‬ ‫وجود‬
●‫از‬ ‫پشتیبانی‬ :‫ویژگی‬ ‫مهمترین‬roaming
●‫کند‬‫می‬ ‫استفاده‬ ‫اتصال‬ ‫برای‬ ‫سیمی‬ ‫شبکه‬ ‫از‬

39. BSS
‫شکل‬۸-۷single BSS

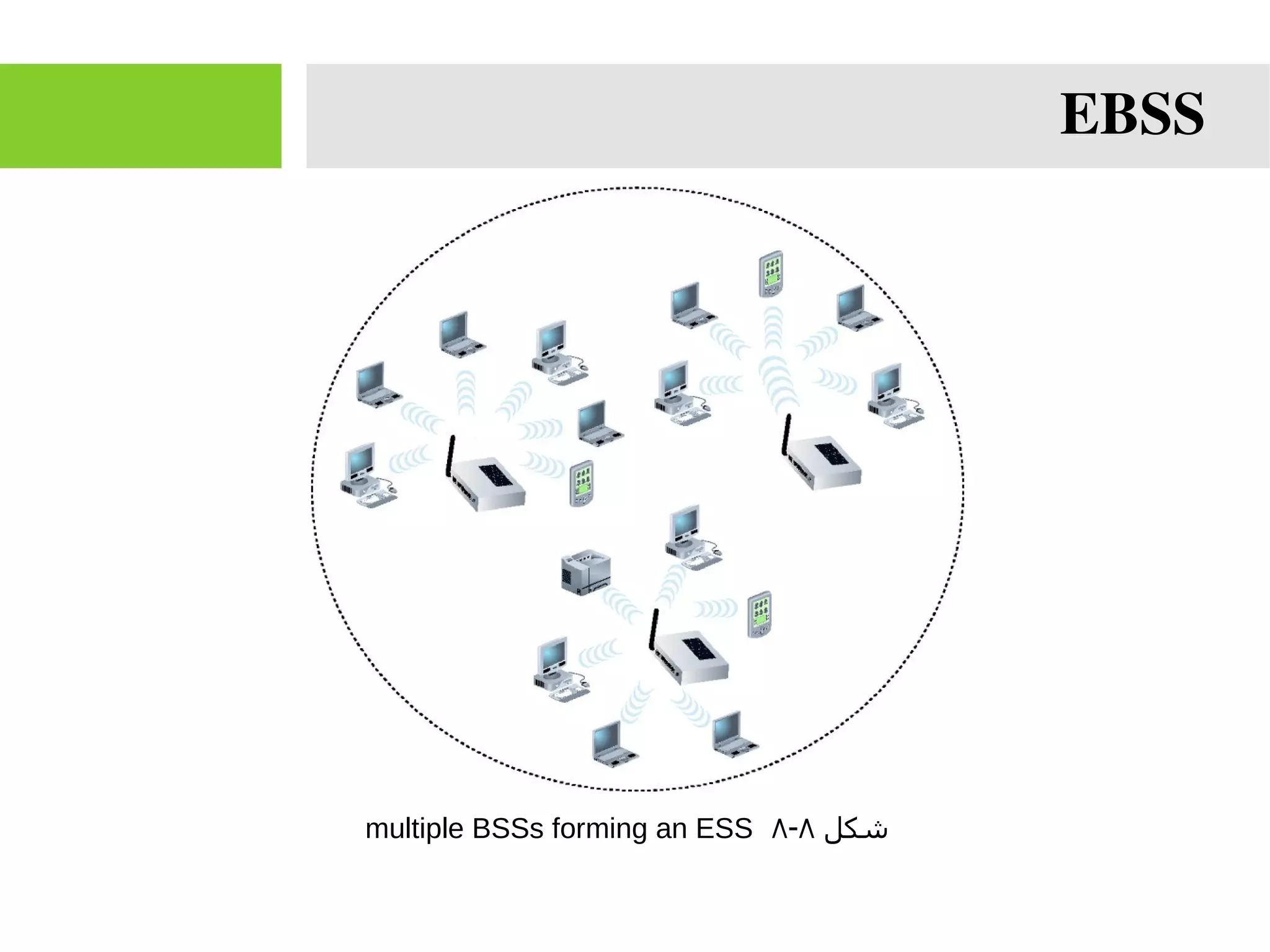

40. EBSS
‫شکل‬۸-۸multiple BSSs forming an ESS

41. Network+ Guide to Networks, 5th
Edition 41

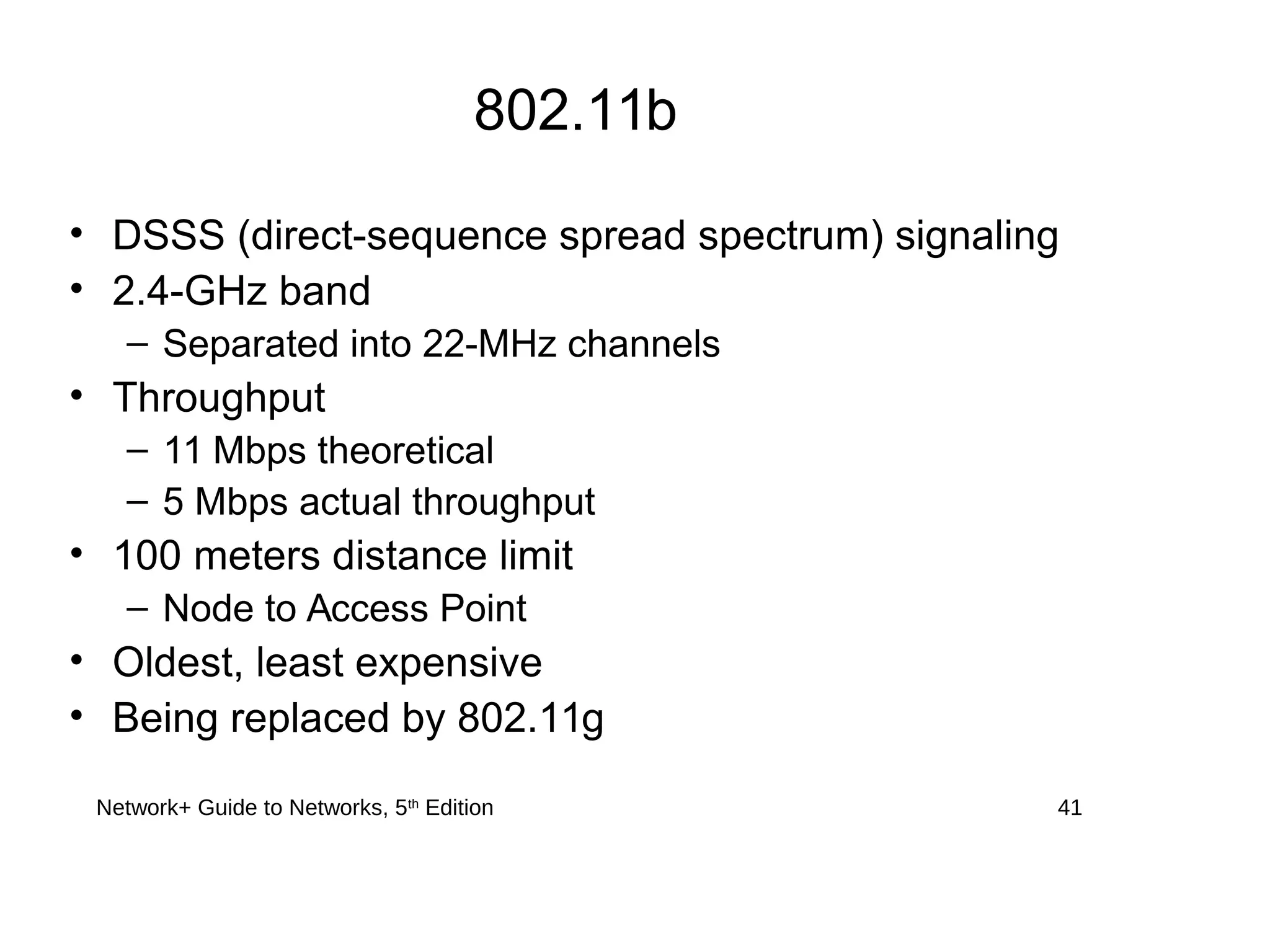

802.11b
• DSSS (direct-sequence spread spectrum) signaling
• 2.4-GHz band
– Separated into 22-MHz channels
• Throughput
– 11 Mbps theoretical
– 5 Mbps actual throughput
• 100 meters distance limit
– Node to Access Point
• Oldest, least expensive
• Being replaced by 802.11g

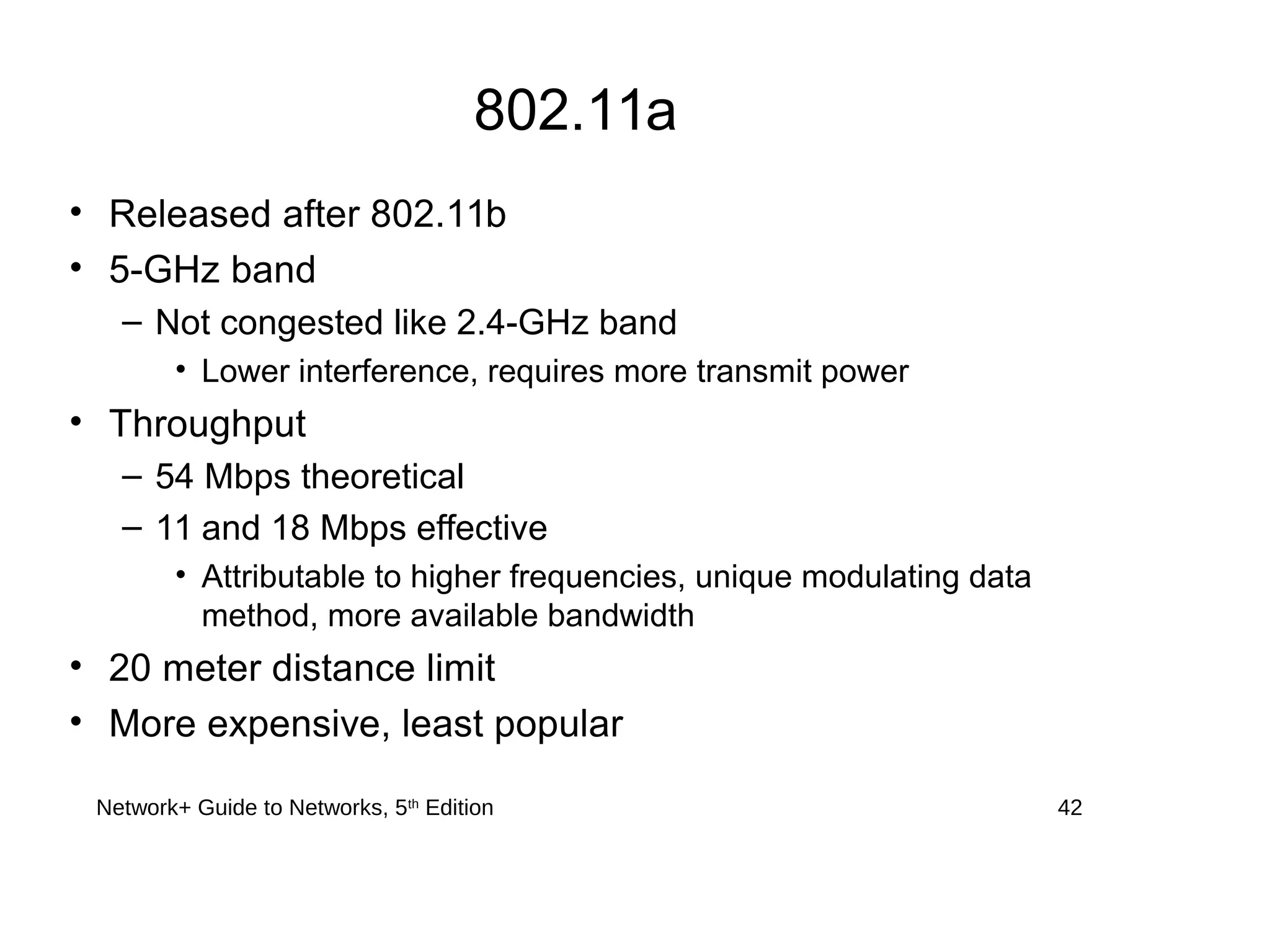

42. 802.11a
• Released after 802.11b
• 5-GHz band
– Not congested like 2.4-GHz band
• Lower interference, requires more transmit power
• Throughput
– 54 Mbps theoretical
– 11 and 18 Mbps effective
• Attributable to higher frequencies, unique modulating data
method, more available bandwidth
• 20 meter distance limit
• More expensive, least popular
Network+ Guide to Networks, 5th
Edition 42

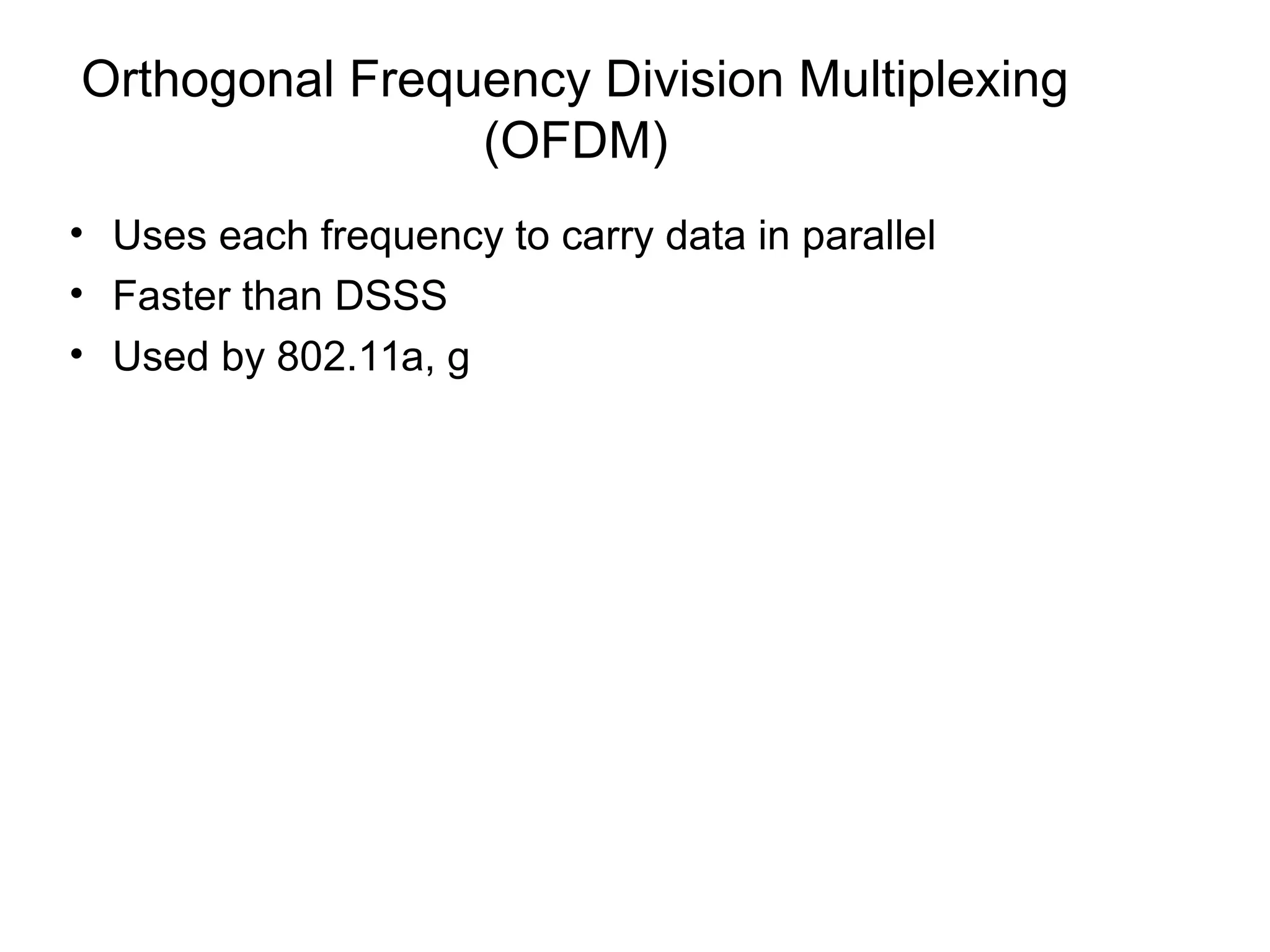

43. Orthogonal Frequency Division Multiplexing
(OFDM)
• Uses each frequency to carry data in parallel
• Faster than DSSS
• Used by 802.11a, g

44. Network+ Guide to Networks, 5th
Edition 44

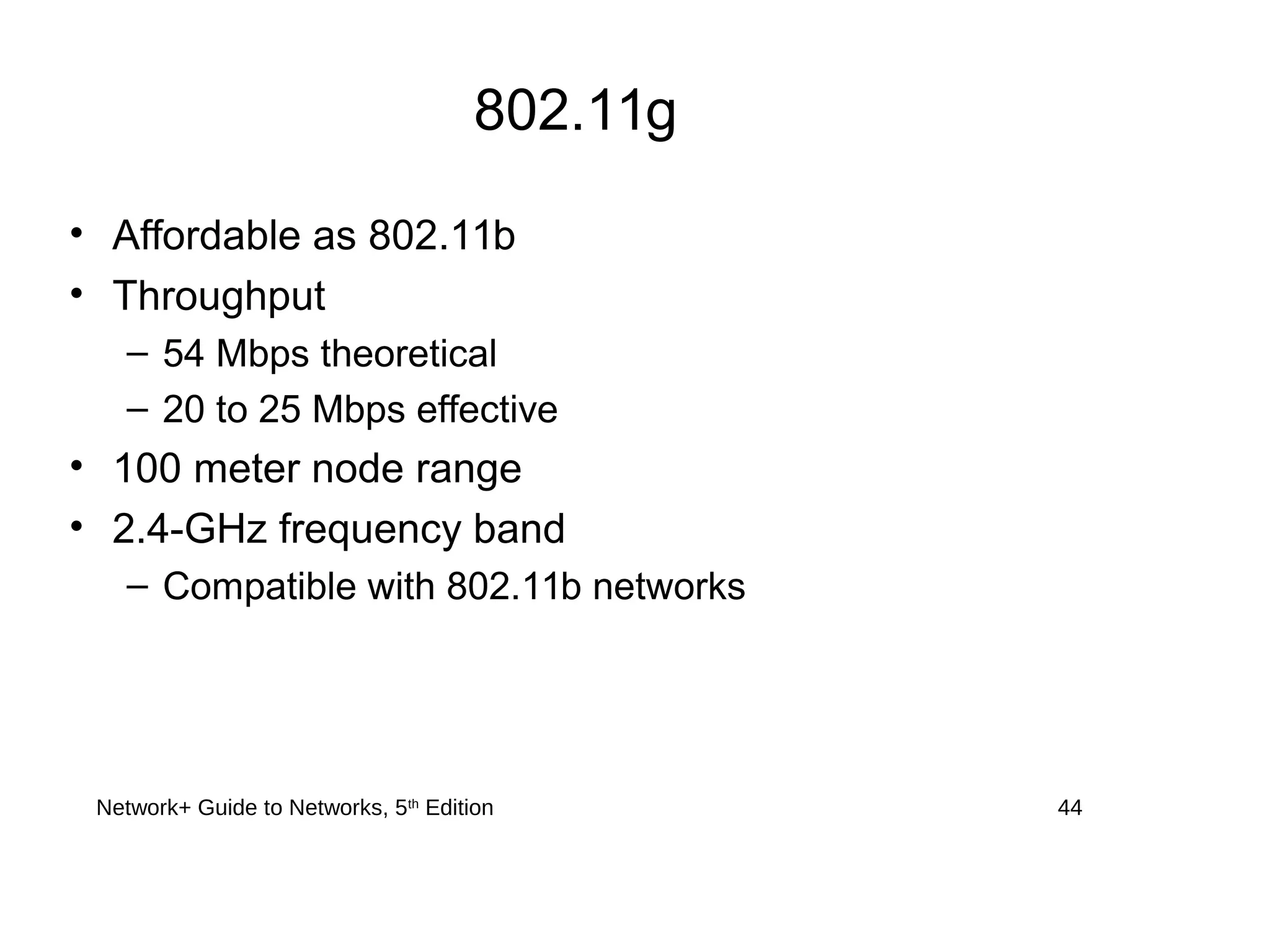

802.11g
• Affordable as 802.11b
• Throughput
– 54 Mbps theoretical
– 20 to 25 Mbps effective
• 100 meter node range
• 2.4-GHz frequency band
– Compatible with 802.11b networks

45. Network+ Guide to Networks, 5th
Edition 45

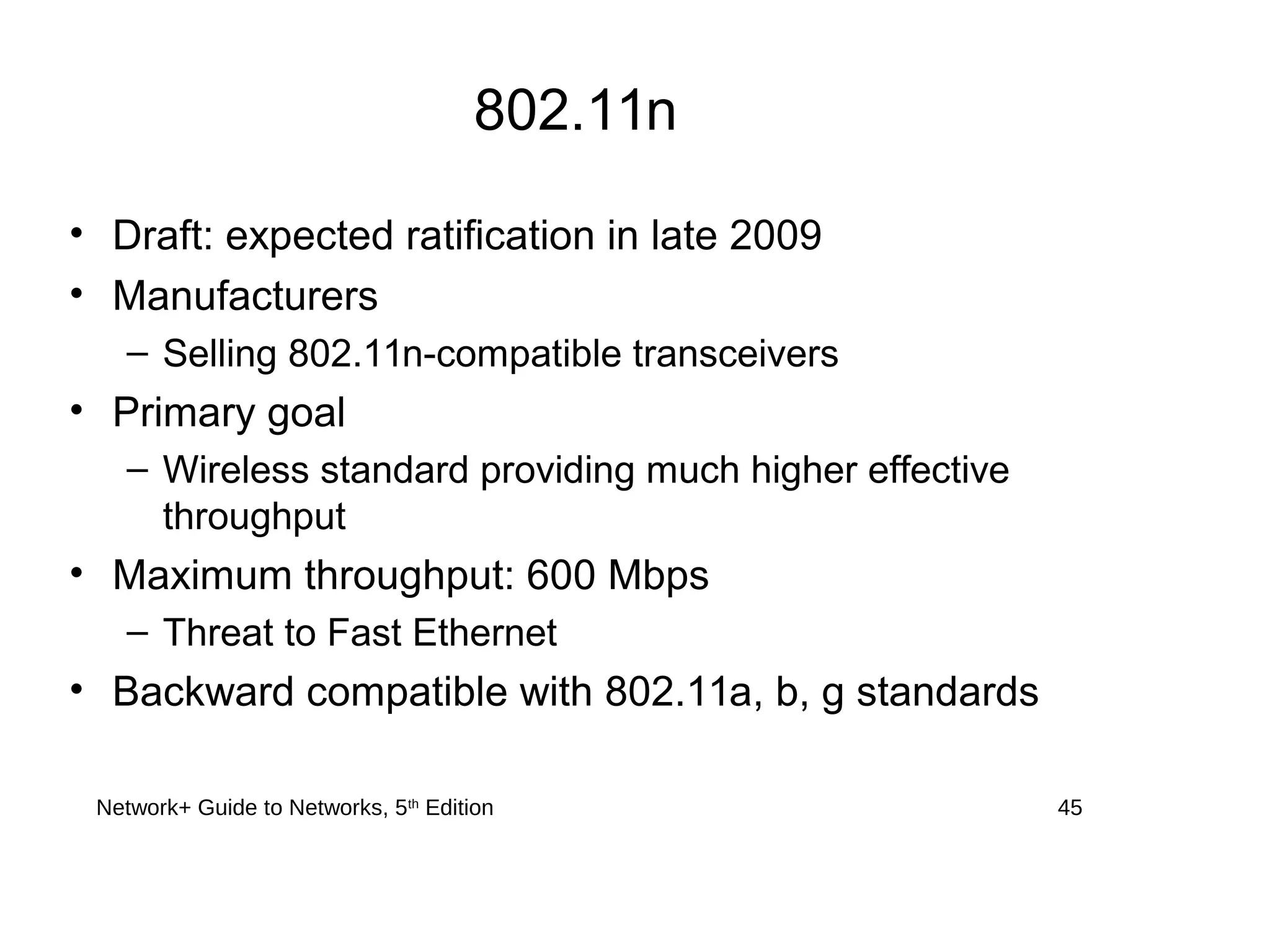

802.11n
• Draft: expected ratification in late 2009
• Manufacturers
– Selling 802.11n-compatible transceivers
• Primary goal
– Wireless standard providing much higher effective
throughput
• Maximum throughput: 600 Mbps
– Threat to Fast Ethernet
• Backward compatible with 802.11a, b, g standards

46. Network+ Guide to Networks, 5th
Edition 46

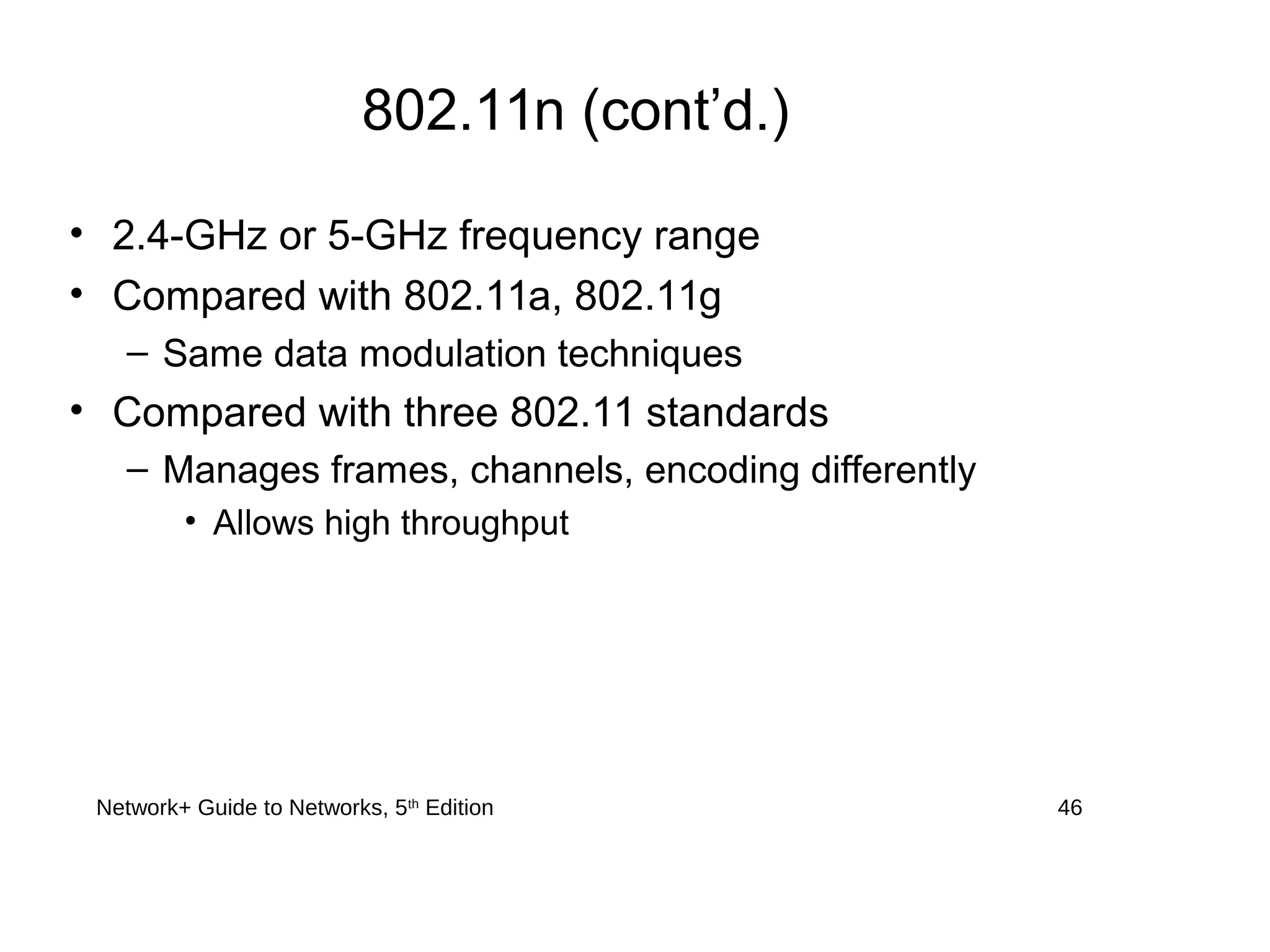

802.11n (cont’d.)
• 2.4-GHz or 5-GHz frequency range
• Compared with 802.11a, 802.11g
– Same data modulation techniques
• Compared with three 802.11 standards
– Manages frames, channels, encoding differently
• Allows high throughput

47. Network+ Guide to Networks, 5th
Edition 47
802.11n (cont’d.)

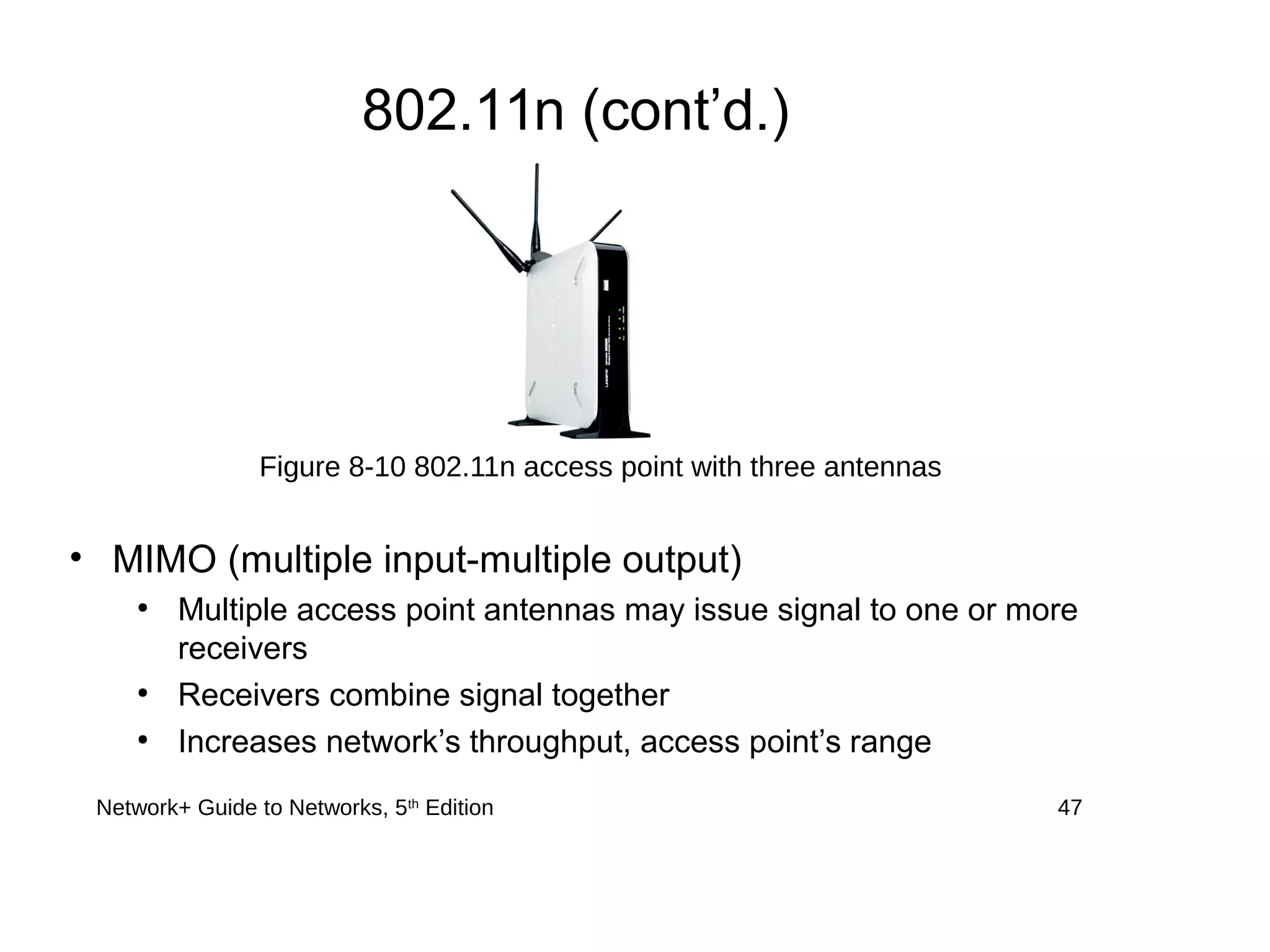

• MIMO (multiple input-multiple output)
●
Multiple access point antennas may issue signal to one or more
receivers
●
Receivers combine signal together
●
Increases network’s throughput, access point’s range
Figure 8-10 802.11n access point with three antennas

48. Network+ Guide to Networks, 5th
Edition 48

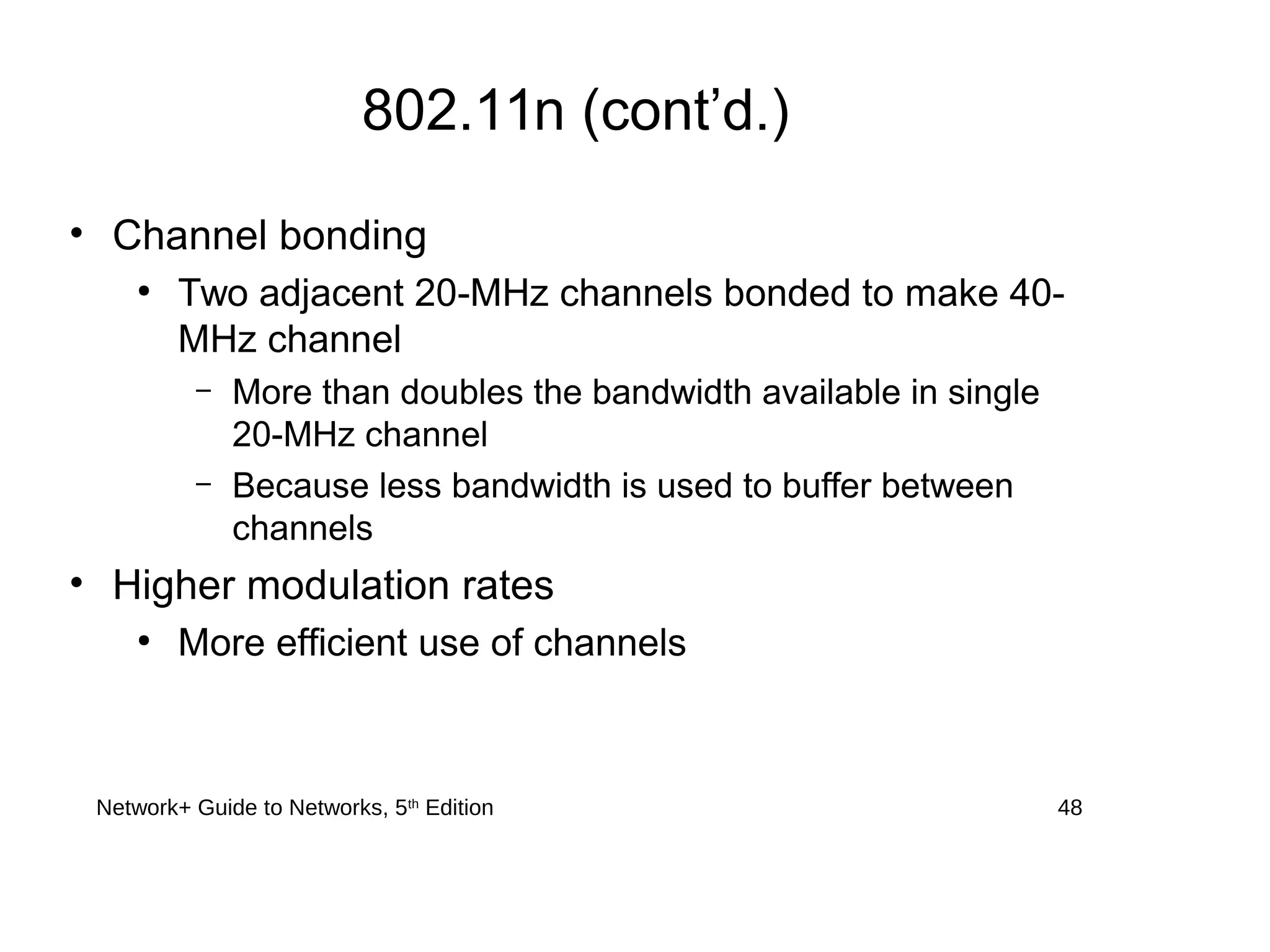

802.11n (cont’d.)
• Channel bonding
●
Two adjacent 20-MHz channels bonded to make 40-
MHz channel
– More than doubles the bandwidth available in single
20-MHz channel
– Because less bandwidth is used to buffer between
channels
• Higher modulation rates
●
More efficient use of channels

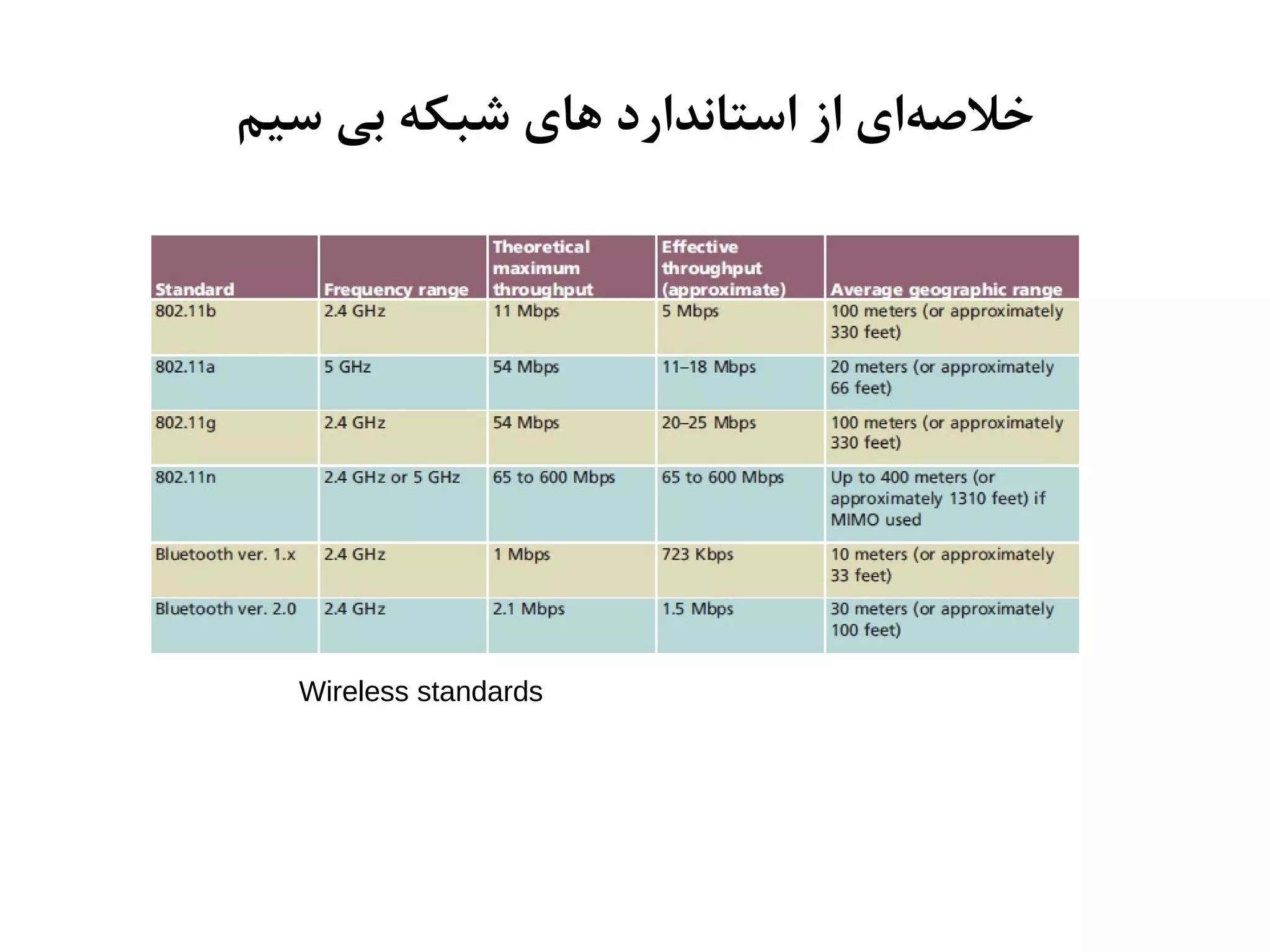

49. Wireless standards
‫سیم‬ ‫بی‬ ‫شبکه‬ ‫های‬ ‫استاندارد‬ ‫از‬ ‫ای‬‫خلهصه‬

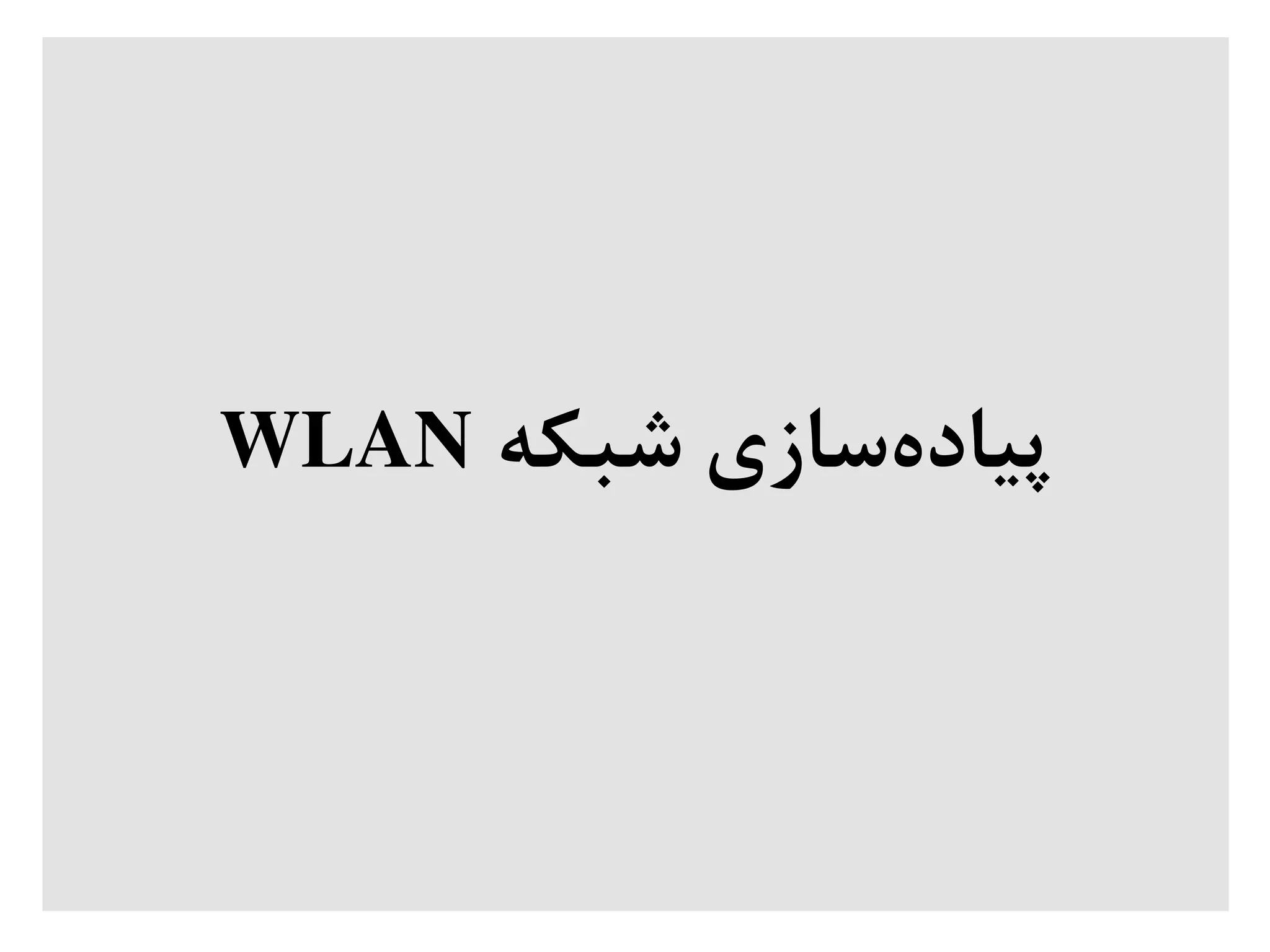

50. ‫شبکه‬ ‫سازی‬‫پیاده‬WLAN

51. ‫سیم‬ ‫بی‬ ‫های‬‫شبکه‬ ‫طراحی‬

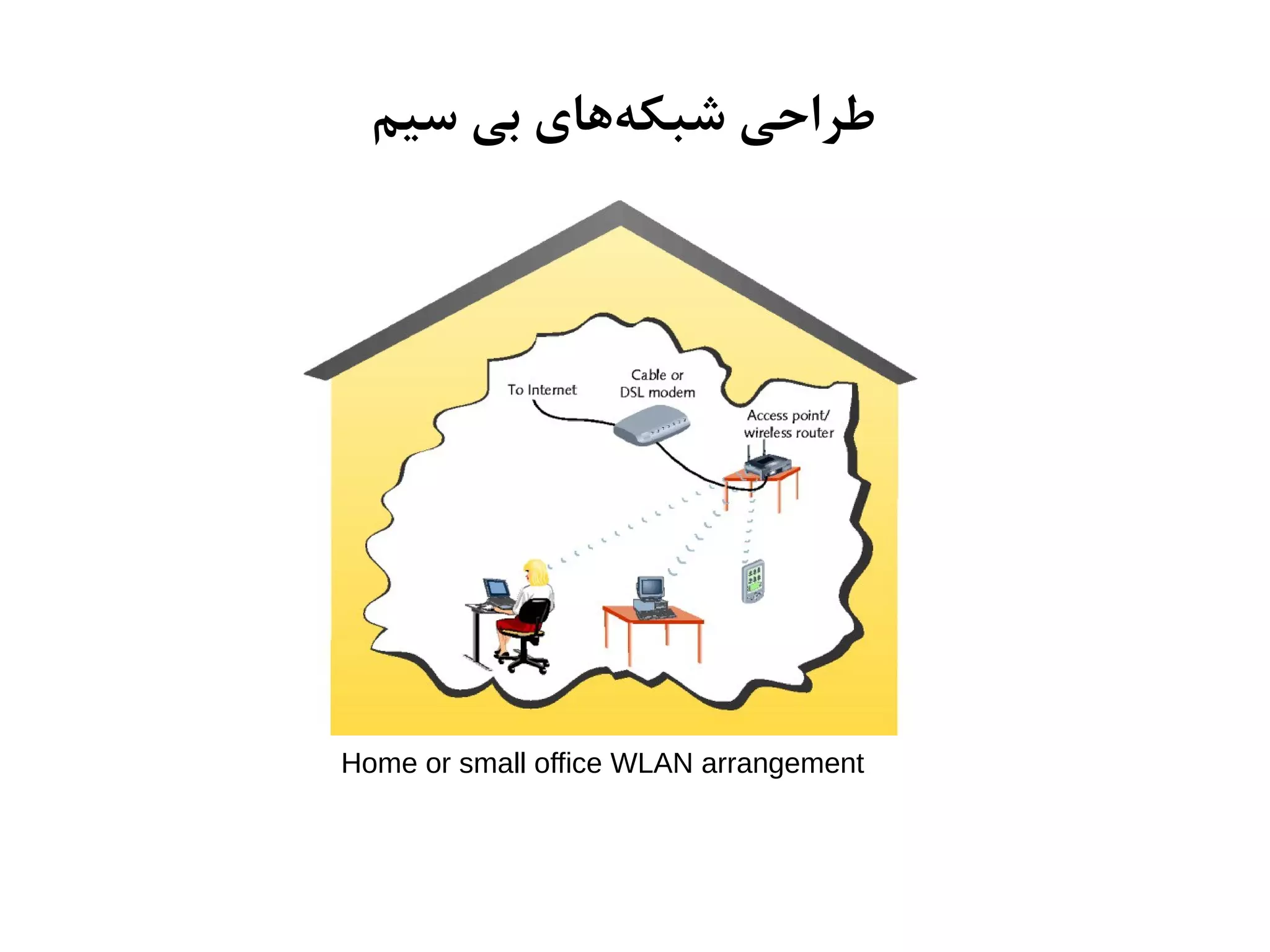

Home or small office WLAN arrangement

52. ‫سیم‬ ‫بی‬ ‫های‬‫شبکه‬ ‫طراحی‬

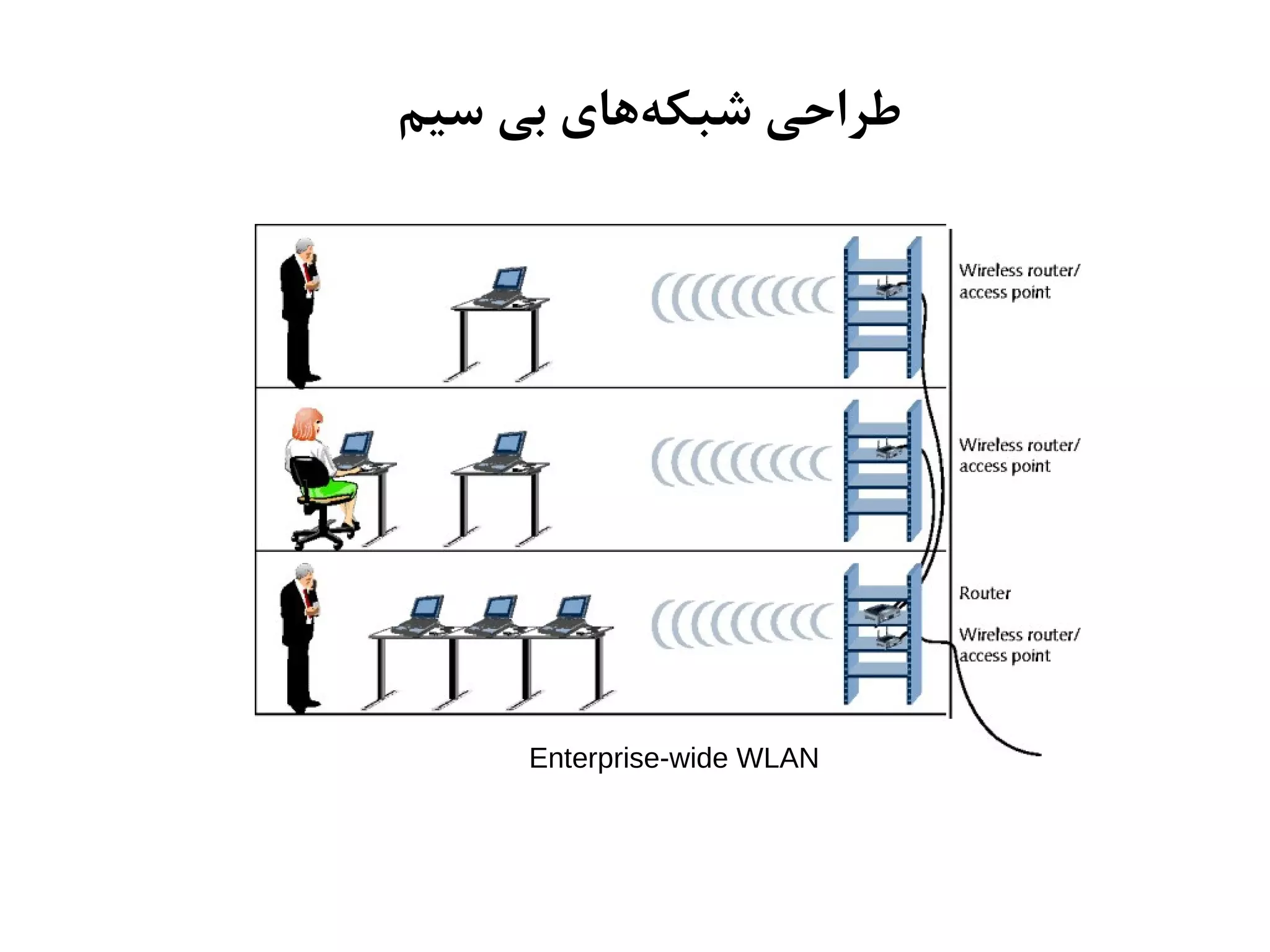

Enterprise-wide WLAN

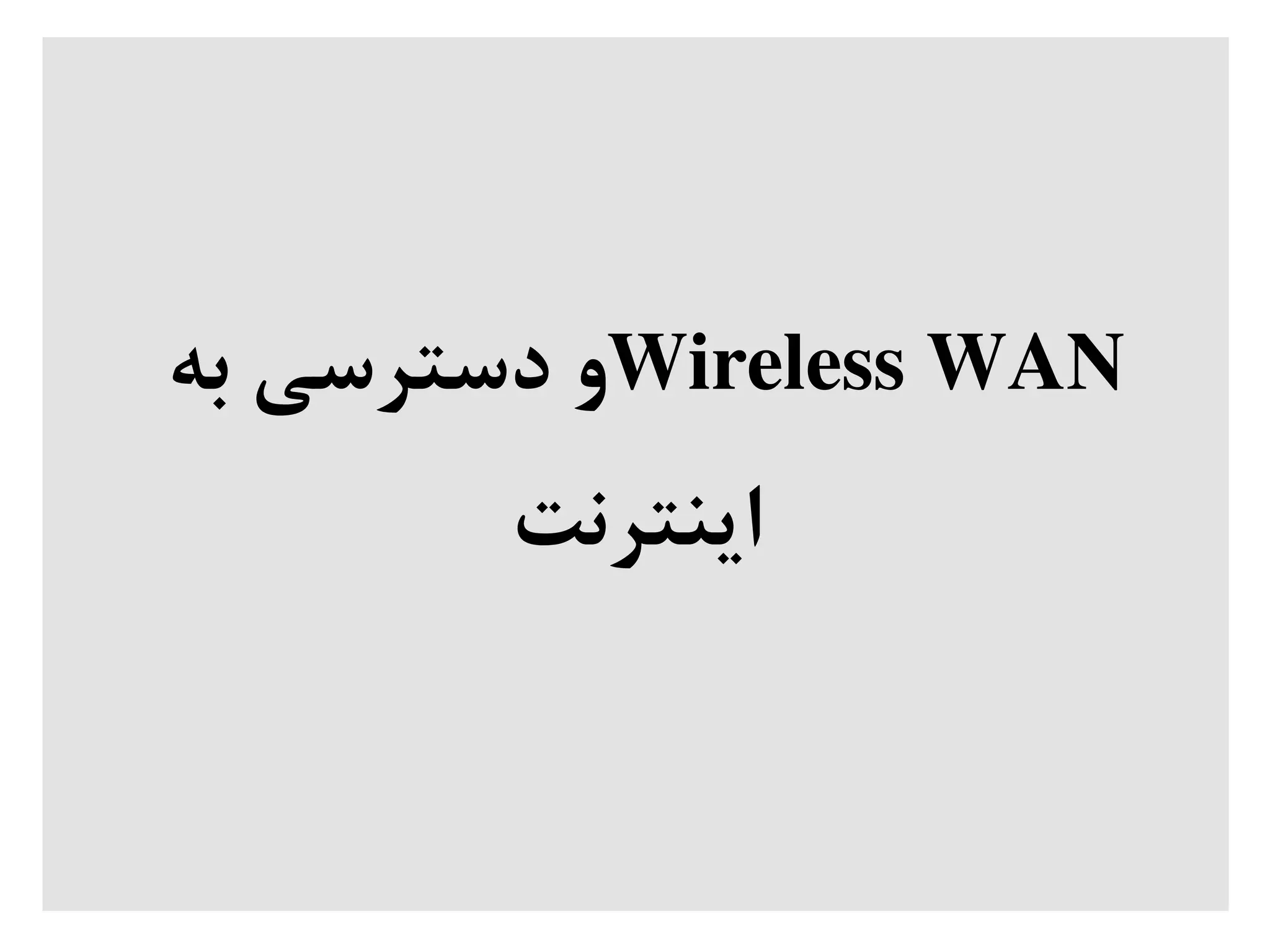

53. Wireless WAN‫به‬ ‫دسترسی‬ ‫و‬
‫اینترنت‬

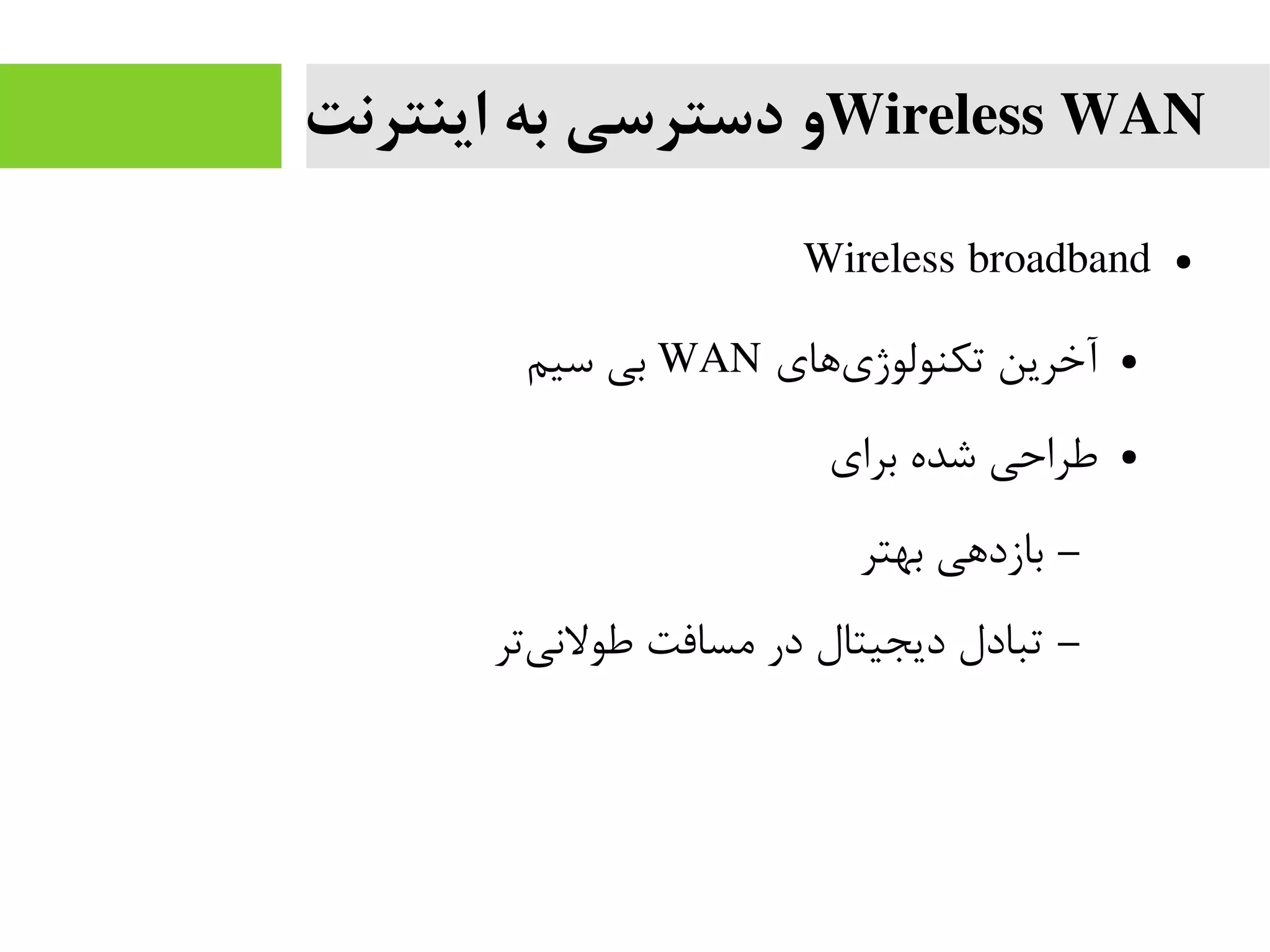

54. Wireless WAN‫اینترنت‬ ‫به‬ ‫دسترسی‬ ‫و‬
●Wireless broadband
●‫های‬‫تکنولوژی‬ ‫آخرین‬WAN‫سیم‬ ‫بی‬
●‫برای‬ ‫شده‬ ‫طراحی‬
–‫بهتر‬ ‫بازدهی‬
–‫تر‬‫طولنی‬ ‫مسافت‬ ‫در‬ ‫دیجیتال‬ ‫تبادل‬

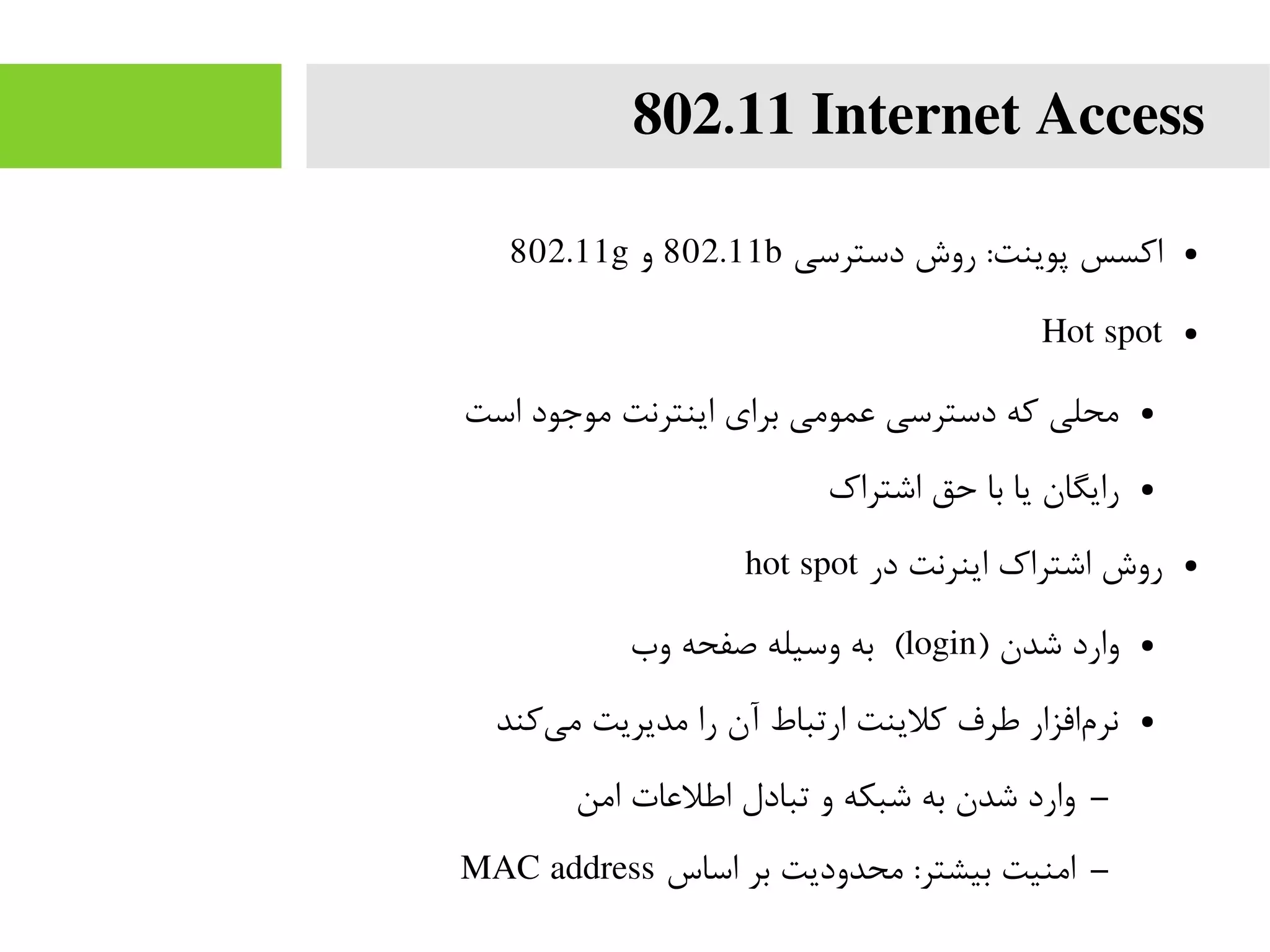

55. 802.11 Internet Access
●‫دسترسی‬ ‫روش‬ :‫پوینت‬ ‫اکسس‬802.11b‫و‬802.11g
●Hot spot
●‫است‬ ‫موجود‬ ‫اینترنت‬ ‫برای‬ ‫عمومی‬ ‫دسترسی‬ ‫که‬ ‫محلی‬
●‫اشتراک‬ ‫حق‬ ‫با‬ ‫یا‬ ‫رایگان‬
●‫در‬ ‫اینرنت‬ ‫اشتراک‬ ‫روش‬hot spot
●) ‫شدن‬ ‫وارد‬login‫وب‬ ‫صفحه‬ ‫وسیله‬ ‫به‬ (
●‫کند‬‫می‬ ‫مدیریت‬ ‫را‬ ‫آن‬ ‫ارتباط‬ ‫کلینت‬ ‫طرف‬ ‫افزار‬‫نرم‬
–‫امن‬ ‫اطلعات‬ ‫تبادل‬ ‫و‬ ‫شبکه‬ ‫به‬ ‫شدن‬ ‫وارد‬
–‫اساس‬ ‫بر‬ ‫محدودیت‬ :‫بیشتر‬ ‫امنیت‬MAC address

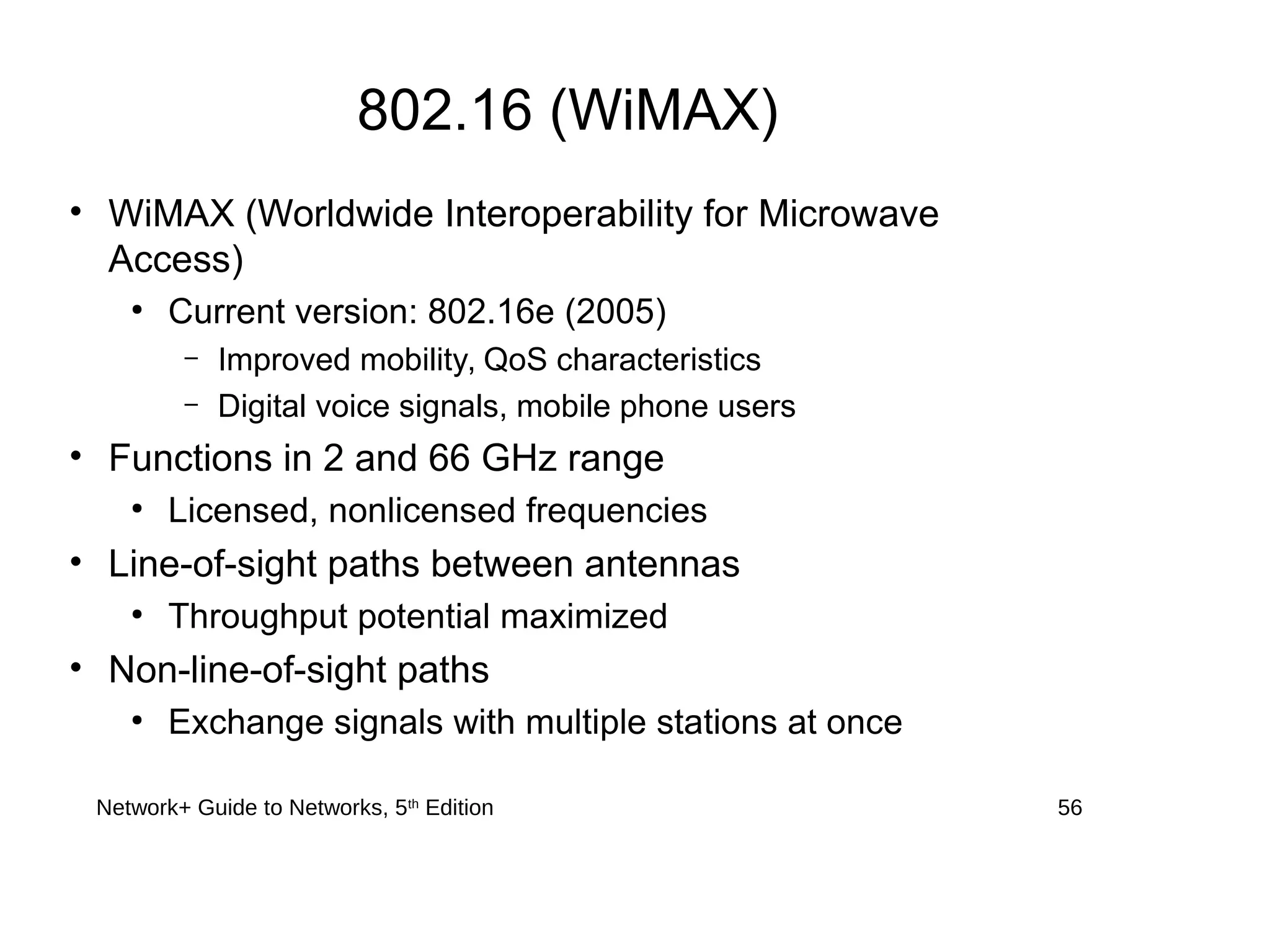

56. 802.16 (WiMAX)
• WiMAX (Worldwide Interoperability for Microwave
Access)
●
Current version: 802.16e (2005)
– Improved mobility, QoS characteristics
– Digital voice signals, mobile phone users
• Functions in 2 and 66 GHz range
●
Licensed, nonlicensed frequencies
• Line-of-sight paths between antennas
●
Throughput potential maximized
• Non-line-of-sight paths
●
Exchange signals with multiple stations at once
Network+ Guide to Networks, 5th
Edition 56

57. 802.16 (WiMAX)

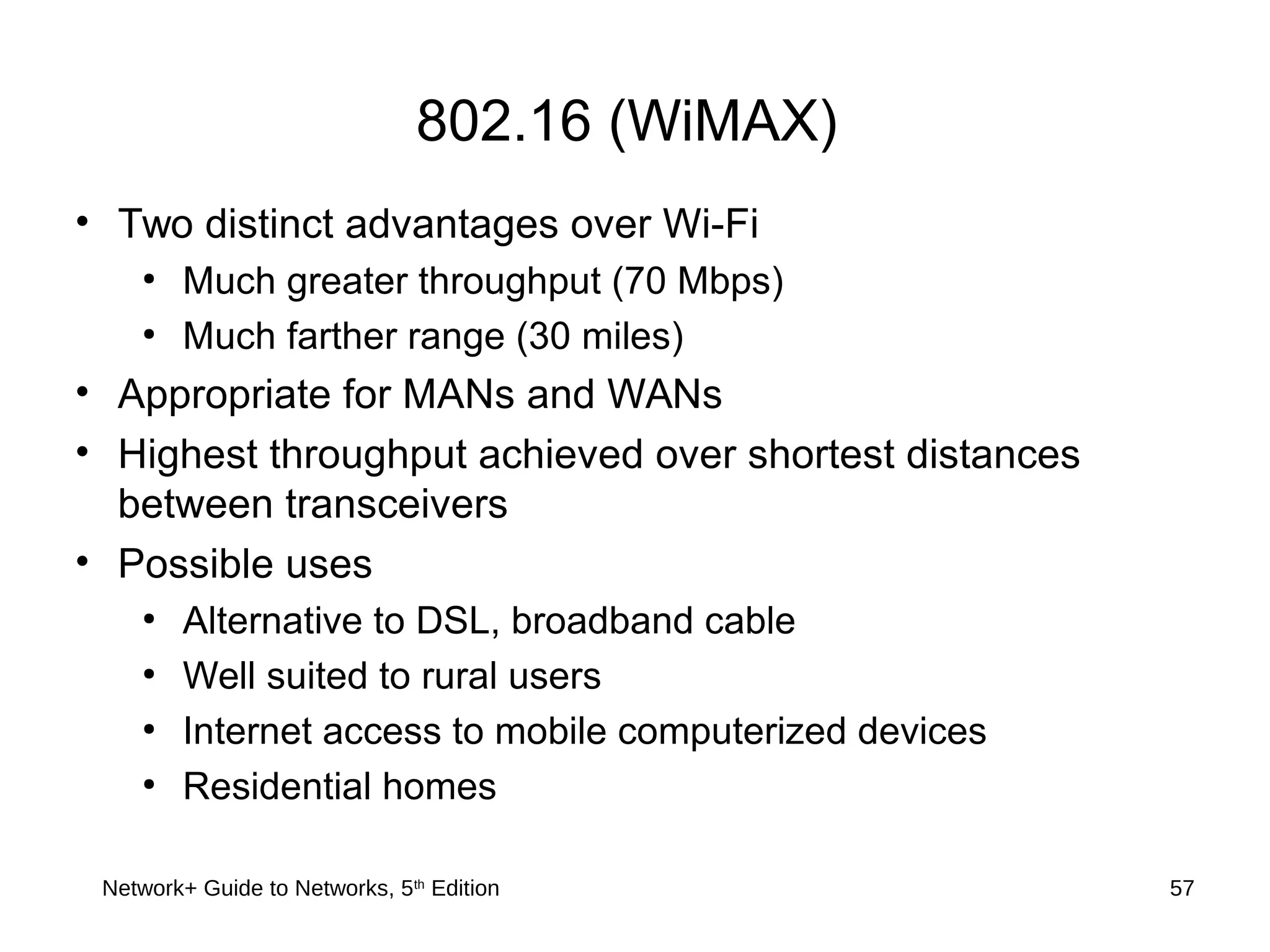

• Two distinct advantages over Wi-Fi
●
Much greater throughput (70 Mbps)
●
Much farther range (30 miles)
• Appropriate for MANs and WANs
• Highest throughput achieved over shortest distances
between transceivers
• Possible uses
●
Alternative to DSL, broadband cable
●
Well suited to rural users
●
Internet access to mobile computerized devices
●
Residential homes
Network+ Guide to Networks, 5th
Edition 57

58. Network+ Guide to Networks, 5th
Edition 58

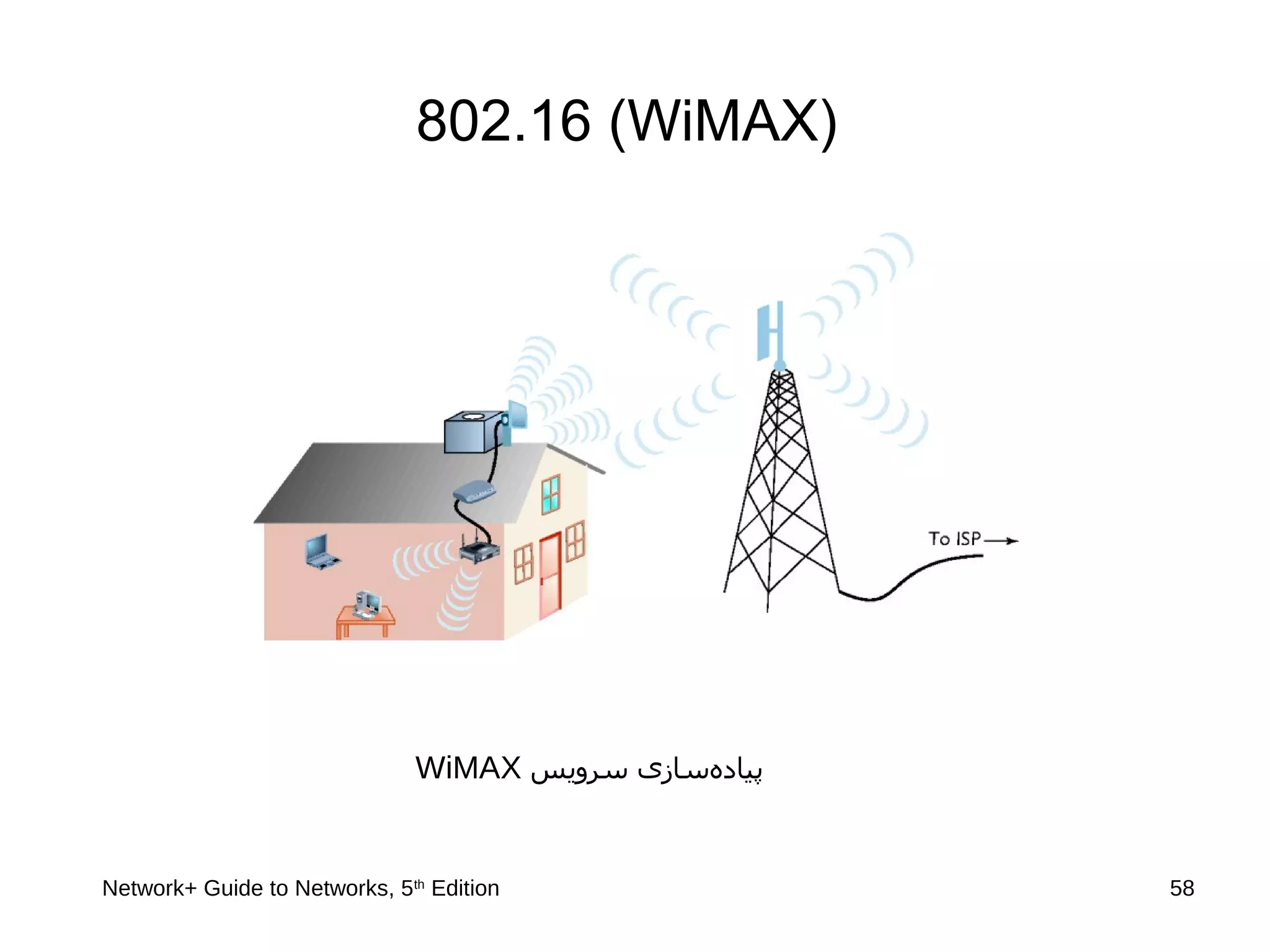

802.16 (WiMAX)
WiMAX ‫سرویس‬ ‫سازی‬‫پیاده‬

59. Network+ Guide to Networks, 5th
Edition 59
802.16 (WiMAX)

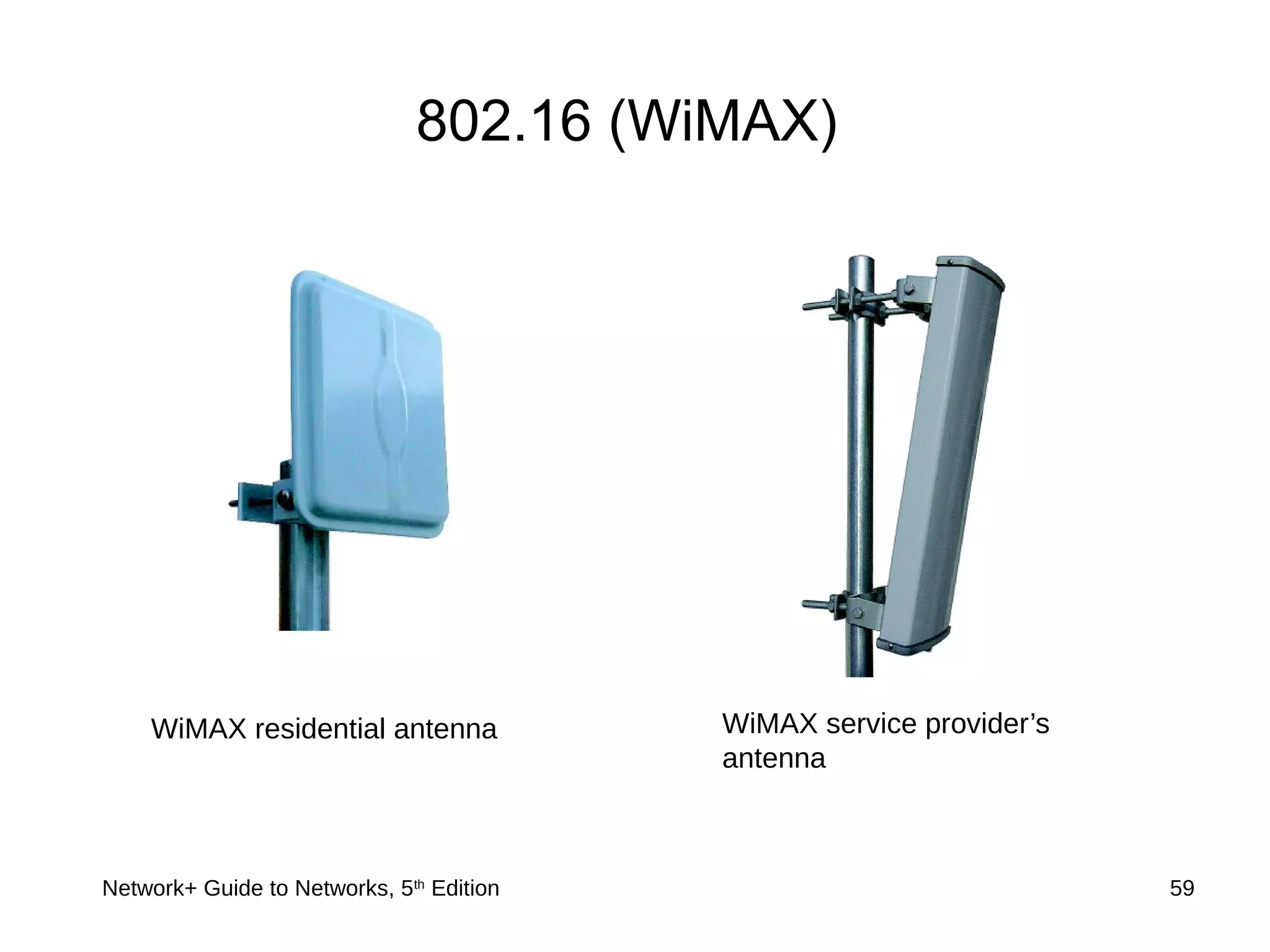

WiMAX residential antenna WiMAX service provider’s
antenna

60. Network+ Guide to Networks, 5th
Edition 60

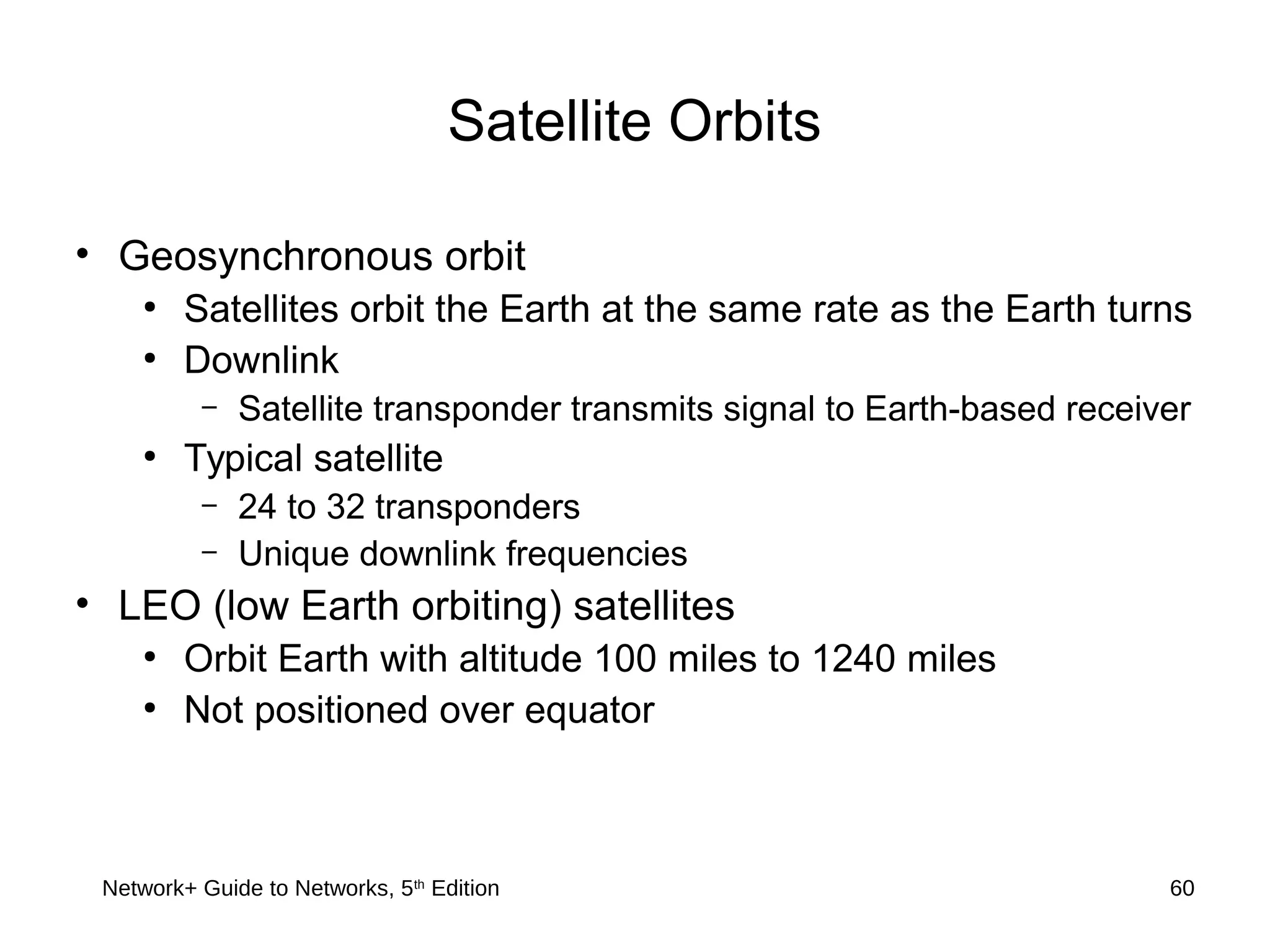

Satellite Orbits
• Geosynchronous orbit
●
Satellites orbit the Earth at the same rate as the Earth turns
●
Downlink
– Satellite transponder transmits signal to Earth-based receiver
●
Typical satellite
– 24 to 32 transponders
– Unique downlink frequencies
• LEO (low Earth orbiting) satellites
●
Orbit Earth with altitude 100 miles to 1240 miles
●
Not positioned over equator

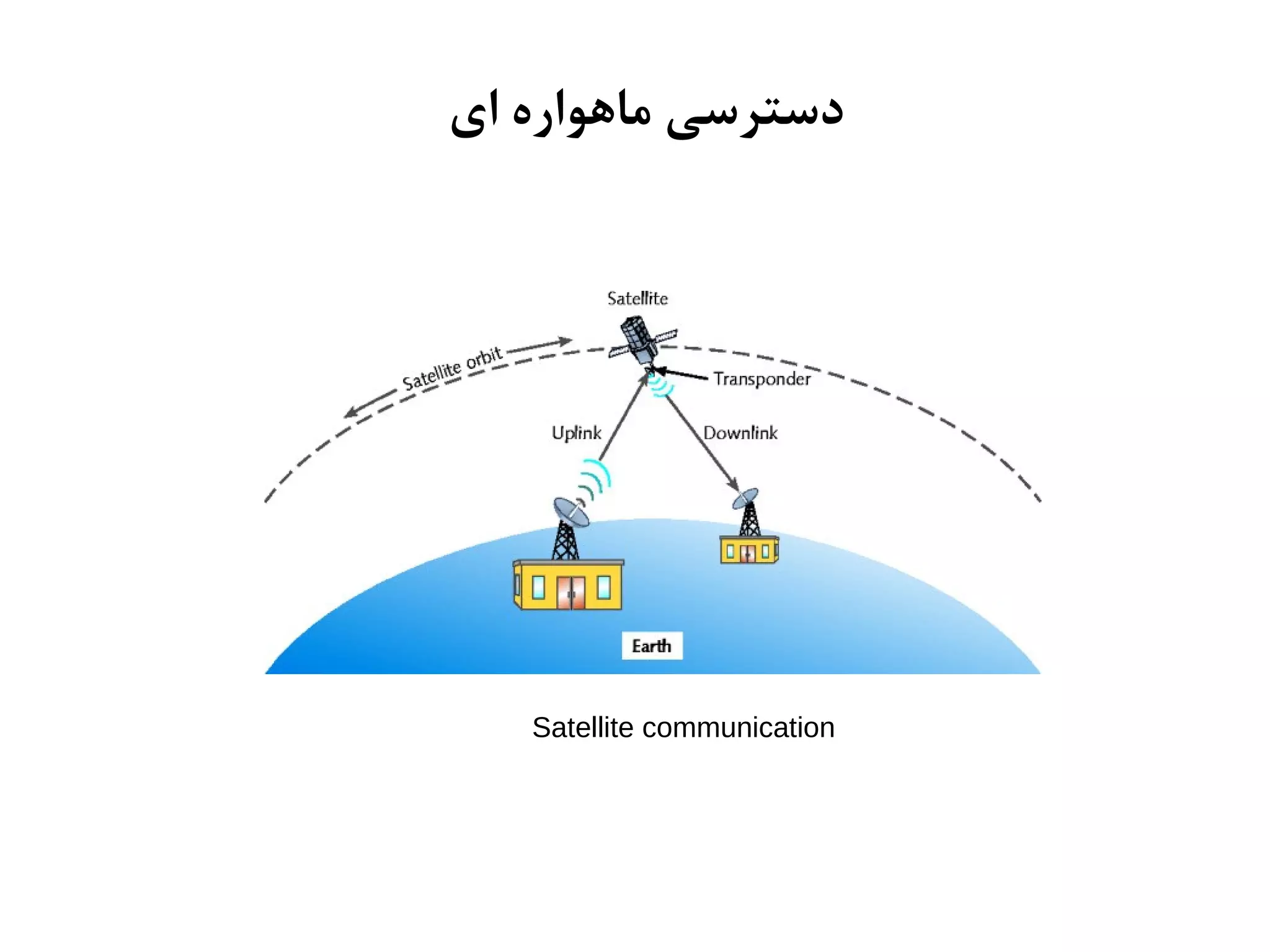

61. Satellite communication
‫ای‬ ‫ماهواره‬ ‫دسترسی‬

62. Network+ Guide to Networks, 5th
Edition 62

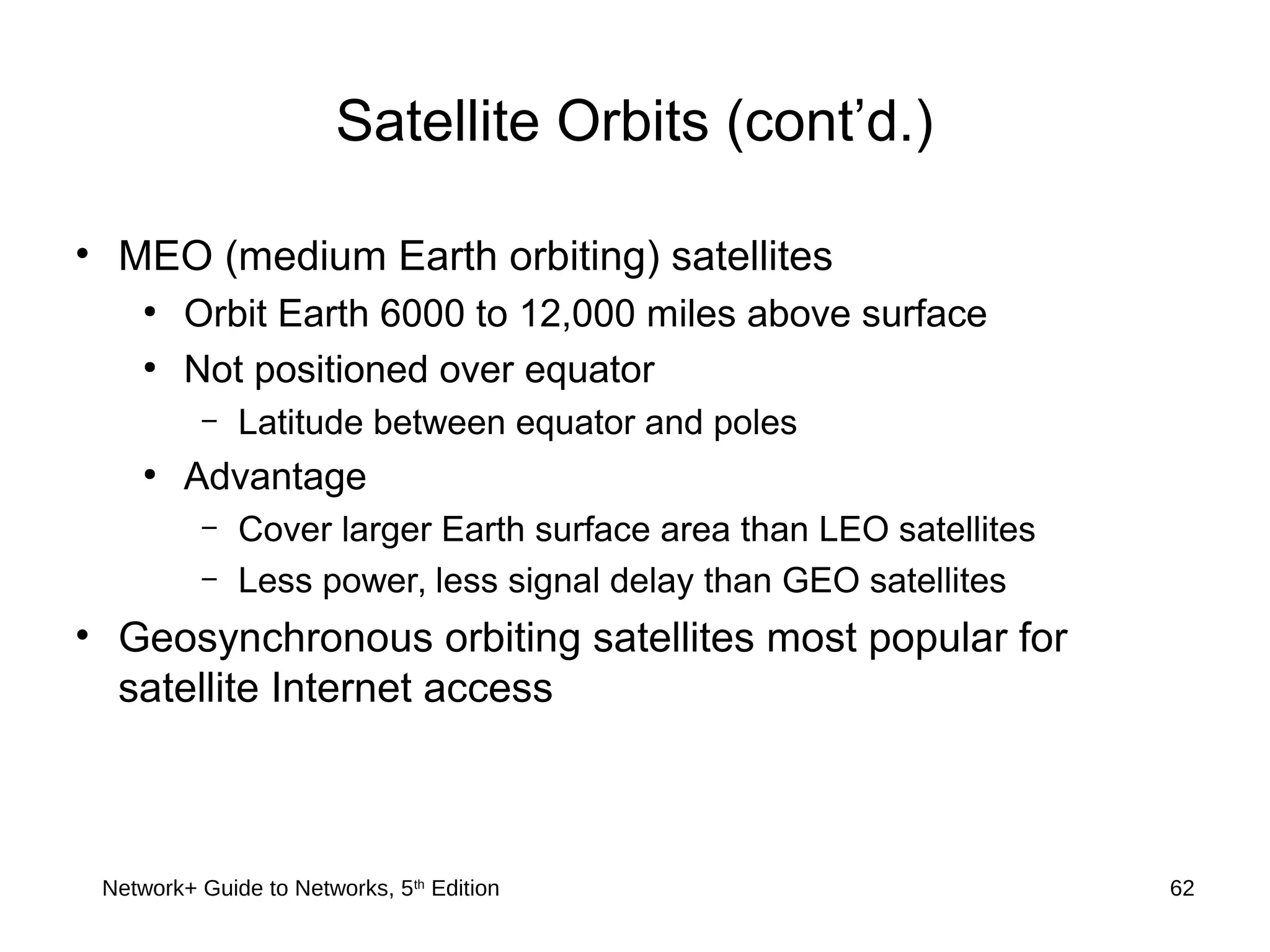

Satellite Orbits (cont’d.)
• MEO (medium Earth orbiting) satellites
●
Orbit Earth 6000 to 12,000 miles above surface
●
Not positioned over equator
– Latitude between equator and poles
●
Advantage
– Cover larger Earth surface area than LEO satellites
– Less power, less signal delay than GEO satellites
• Geosynchronous orbiting satellites most popular for
satellite Internet access

63. Network+ Guide to Networks, 5th
Edition 63

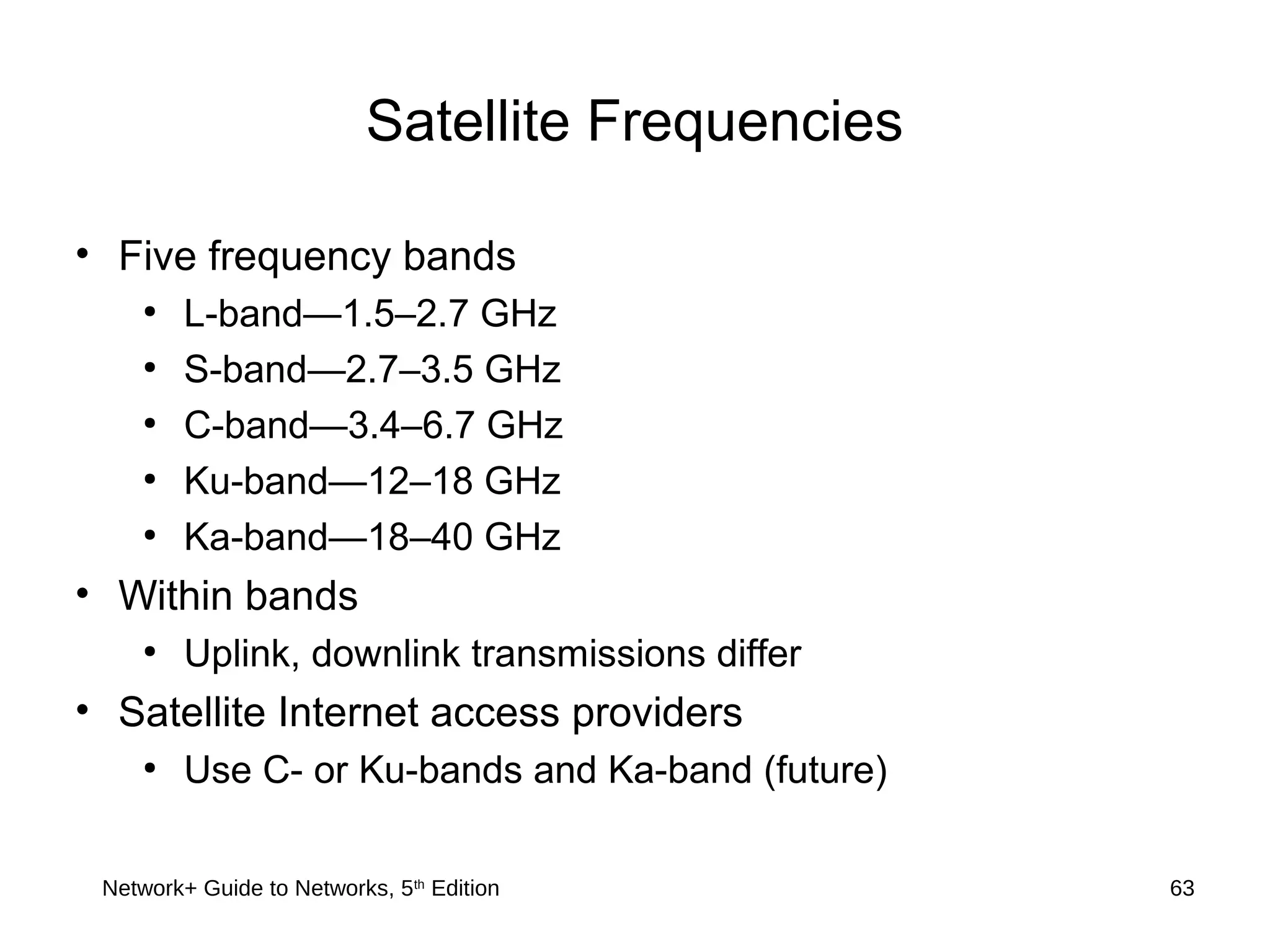

Satellite Frequencies
• Five frequency bands
●
L-band—1.5–2.7 GHz
●
S-band—2.7–3.5 GHz
●
C-band—3.4–6.7 GHz
●
Ku-band—12–18 GHz
●
Ka-band—18–40 GHz
• Within bands
●
Uplink, downlink transmissions differ
• Satellite Internet access providers
●
Use C- or Ku-bands and Ka-band (future)

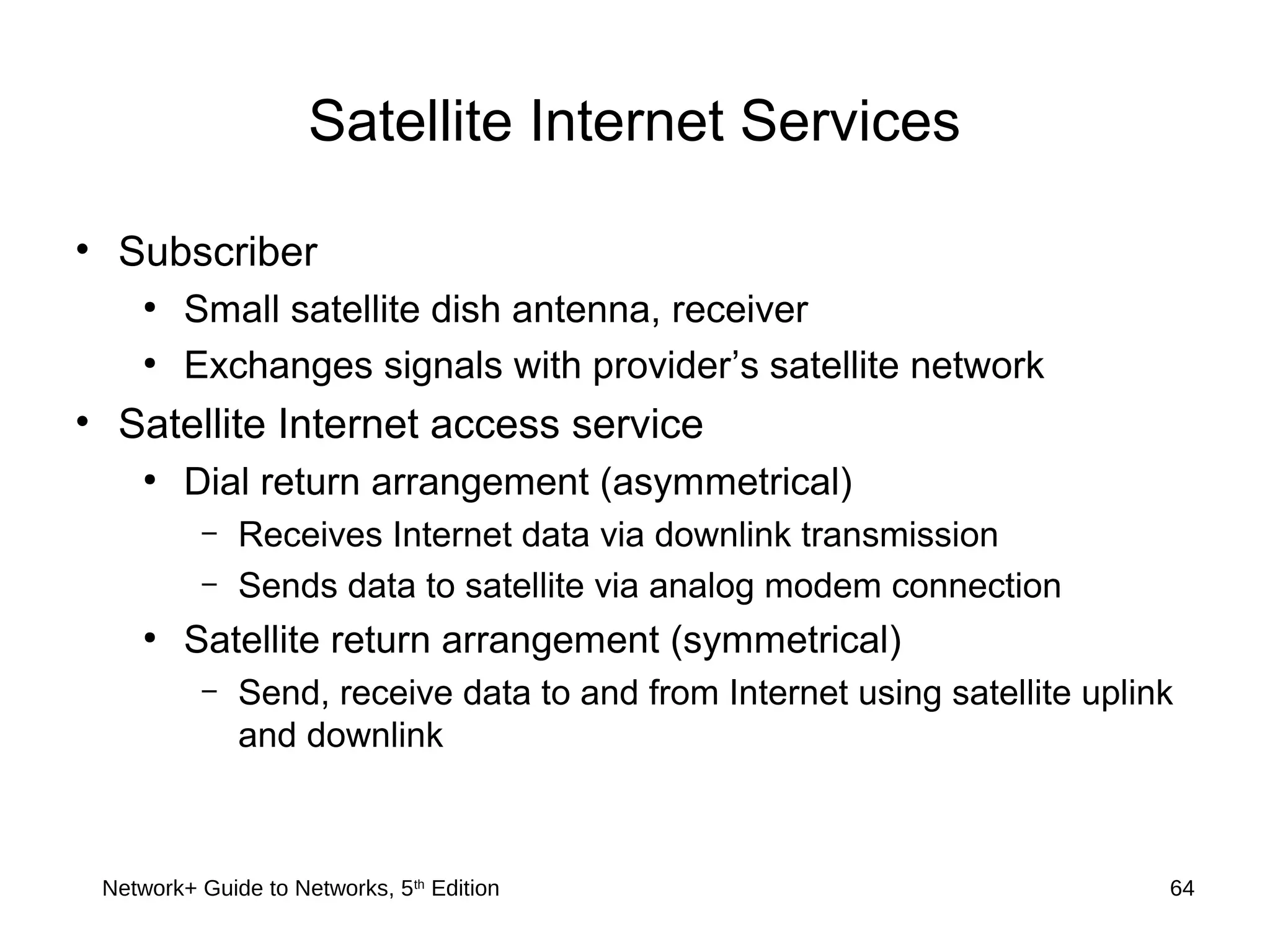

64. Satellite Internet Services
• Subscriber
●
Small satellite dish antenna, receiver
●
Exchanges signals with provider’s satellite network
• Satellite Internet access service
●
Dial return arrangement (asymmetrical)
– Receives Internet data via downlink transmission
– Sends data to satellite via analog modem connection
●
Satellite return arrangement (symmetrical)
– Send, receive data to and from Internet using satellite uplink
and downlink
Network+ Guide to Networks, 5th
Edition 64

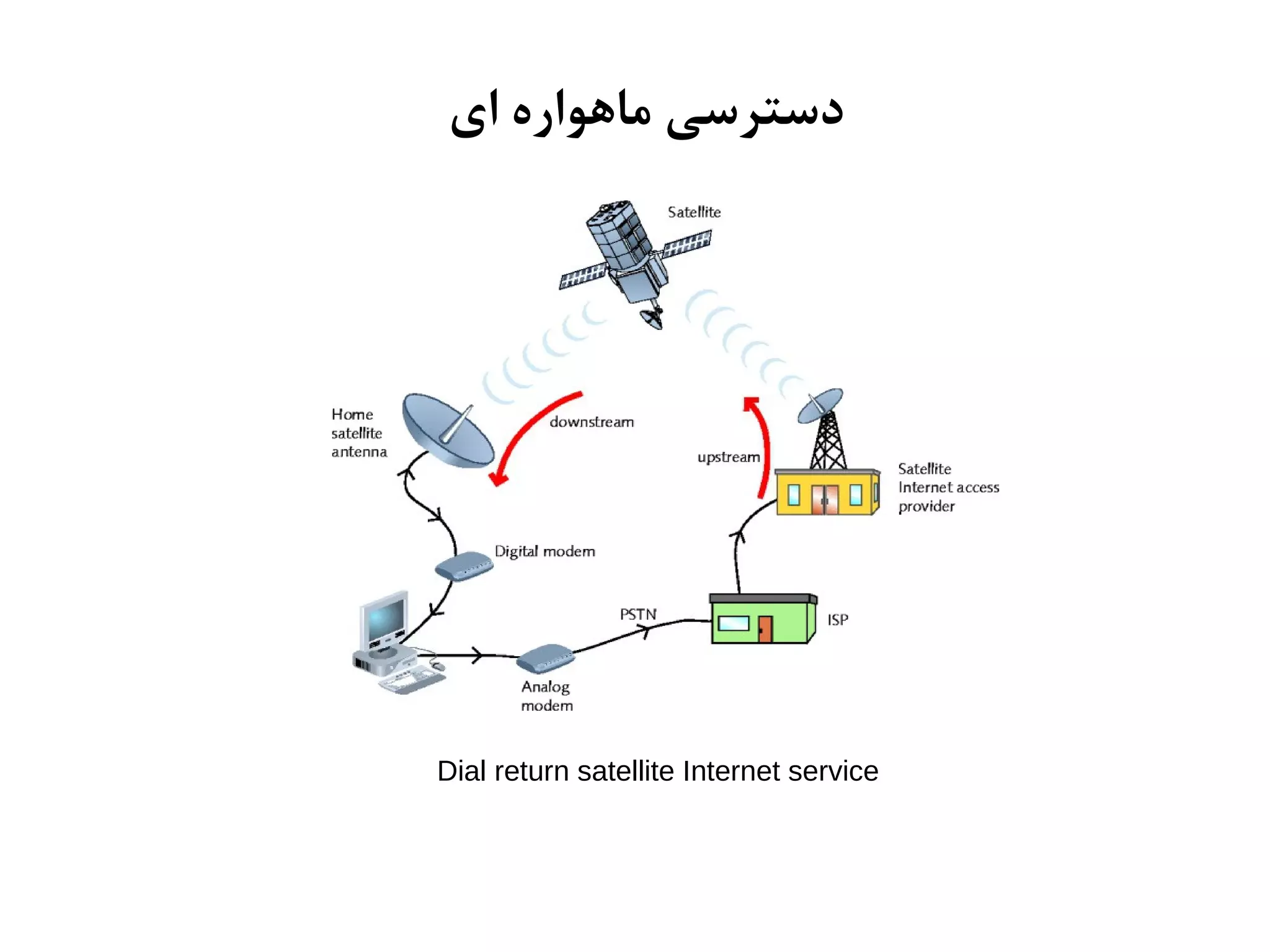

65. ‫ای‬ ‫ماهواره‬ ‫دسترسی‬
Dial return satellite Internet service

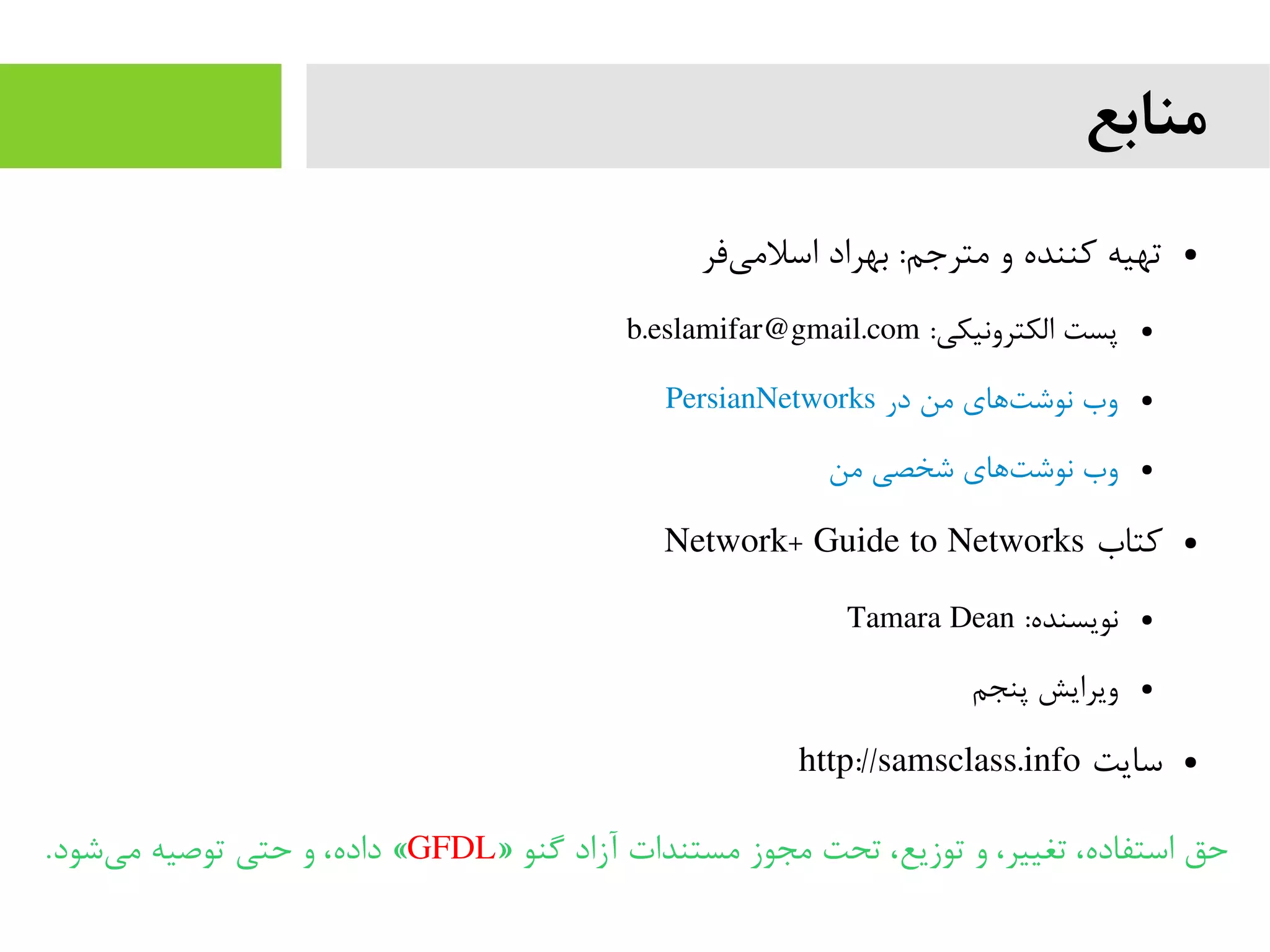

66. ‫منابع‬
●‫فر‬‫اسلمی‬ ‫بهراد‬ :‫مترجم‬ ‫و‬ ‫کننده‬ ‫تهیه‬
●:‫الکترونیکی‬ ‫پست‬b.eslamifar@gmail.com
●PersianNetworks ‫در‬ ‫من‬ ‫های‬‫نوشت‬ ‫وب‬
●‫من‬ ‫شخصی‬ ‫های‬‫نوشت‬ ‫وب‬
●‫کتاب‬Network+ Guide to Networks
●:‫نویسنده‬Tamara Dean
●‫پنجم‬ ‫ویرایش‬
●‫سایت‬http://samsclass.info
» ‫گنو‬ ‫آزاد‬ ‫مستندات‬ ‫مجوز‬ ‫تحت‬ ،‫توزیع‬ ‫و‬ ،‫تغییر‬ ،‫استفاده‬ ‫حق‬GFDL.‫شود‬‫می‬ ‫توصیه‬ ‫حتی‬ ‫و‬ ،‫داده‬ «
