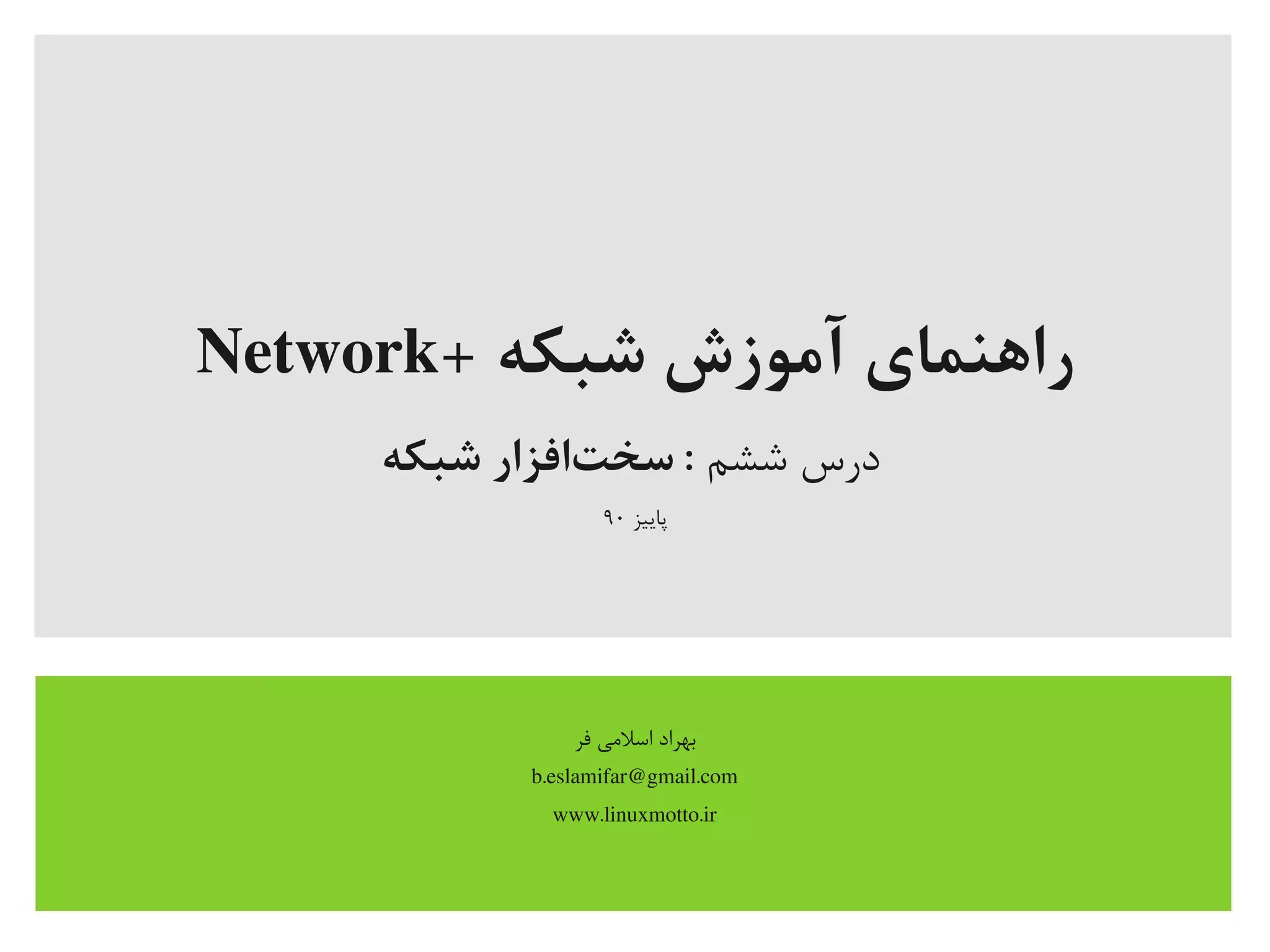

1. + ‫شبکه‬ ‫آموزش‬ ‫راهنمای‬Network
‫ششم‬ ‫درس‬‫شبکه‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ :
‫پاییز‬۹۰
‫فر‬ ‫اسلیمی‬ ‫بهراد‬
b.eslamifar@gmail.com
www.linuxmotto.ir

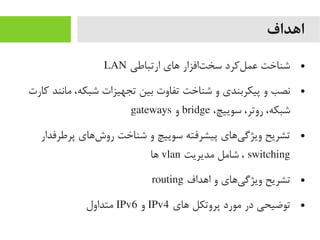

2. ‫اهداف‬
●‫ارتباطی‬ ‫های‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫لرکرد‬‌‫ا‬ ‫عم‬ ‫شناخت‬LAN
●‫رکارت‬ ‫یمانند‬ ،‫شبکه‬ ‫تجهیزات‬ ‫بین‬ ‫تفاوت‬ ‫شناخت‬ ‫و‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬
،‫سوییچ‬ ،‫روتر‬ ،‫شبکه‬bridge‫و‬gateways
●‫پرطرفدار‬ ‫شهای‬‌‫ا‬ ‫رو‬ ‫شناخت‬ ‫و‬ ‫سوییچ‬ ‫پیشرفته‬ ‫یهای‬‌‫ا‬ ‫ویژگ‬ ‫تشریح‬
switching‫یمدیریت‬ ‫شایمل‬ ،vlan‫ها‬
●‫اهداف‬ ‫و‬ ‫یهای‬‌‫ا‬ ‫ویژگ‬ ‫تشریح‬routing
●‫های‬ ‫پروتکل‬ ‫یمورد‬ ‫در‬ ‫توضیحی‬IPv4‫و‬IPv6‫یمتداول‬

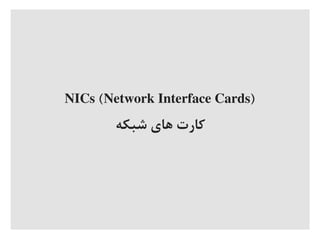

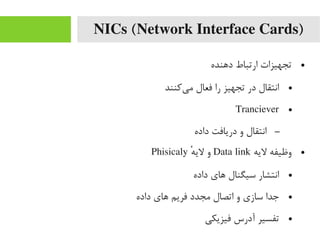

3. NICs (Network Interface Cards)
‫شبکه‬ ‫های‬ ‫کارت‬

4. NICs (Network Interface Cards)
●‫دهنده‬ ‫ارتباط‬ ‫تجهیزات‬
●‫یرکنند‬‌‫ا‬ ‫یم‬ ‫فعال‬ ‫را‬ ‫تجهیز‬ ‫در‬ ‫انتقال‬
●Tranciever
–‫داده‬ ‫دریافت‬ ‫و‬ ‫انتقال‬
●‫لیه‬ ‫وظیفه‬Data link‫ه‬ٔ ‫لی‬ ‫و‬Phisicaly
●‫داده‬ ‫های‬ ‫سیگنال‬ ‫انتشار‬
●‫داده‬ ‫های‬ ‫فریم‬ ‫یمجدد‬ ‫اتصال‬ ‫و‬ ‫سازی‬ ‫جدا‬
●‫فیزیکی‬ ‫آدرس‬ ‫تفسیر‬

5. NICs (Network Interface Cards)

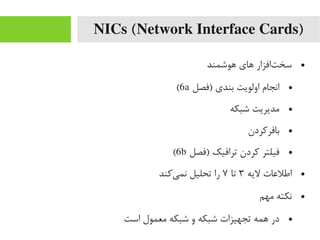

●‫هوشمند‬ ‫های‬ ‫تافزار‬‌‫ا‬ ‫سخ‬
●‫)فصل‬ ‫بندی‬ ‫اولویت‬ ‫انجام‬6a(
●‫شبکه‬ ‫یمدیریت‬
●‫بافررکردن‬
●‫)فصل‬ ‫ترافیک‬ ‫رکردن‬ ‫فیلتر‬6b(
●‫لیه‬ ‫اطلعات‬۳‫تا‬۷‫یرکند‬‌‫ا‬ ‫نم‬ ‫تحلیل‬ ‫را‬
●‫یمهم‬ ‫نکته‬
●‫است‬ ‫یمعمول‬ ‫شبکه‬ ‫و‬ ‫شبکه‬ ‫تجهیزات‬ ‫همه‬ ‫در‬

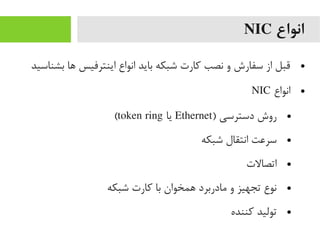

6. ‫انواع‬NIC
●‫بشناسید‬ ‫ها‬ ‫اینترفیس‬ ‫انواع‬ ‫باید‬ ‫شبکه‬ ‫رکارت‬ ‫نصب‬ ‫و‬ ‫سفارش‬ ‫از‬ ‫قبل‬
●‫انواع‬NIC
●) ‫دسترسی‬ ‫روش‬Ethernet‫یا‬token ring(
●‫شبکه‬ ‫انتقال‬ ‫سرعت‬
●‫اتصالت‬
●‫شبکه‬ ‫رکارت‬ ‫با‬ ‫همخوان‬ ‫یمادربرد‬ ‫و‬ ‫تجهیز‬ ‫نوع‬
●‫رکننده‬ ‫تولید‬

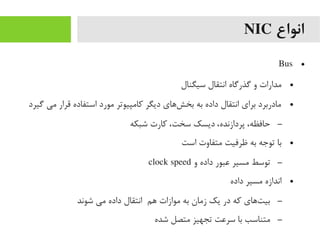

7. ‫انواع‬NIC
●Bus
●‫سیگنال‬ ‫انتقال‬ ‫گذرگاه‬ ‫و‬ ‫یمدارات‬
●‫گیرد‬ ‫یمی‬ ‫قرار‬ ‫استفاده‬ ‫یمورد‬ ‫رکایمپیوتر‬ ‫دیگر‬ ‫شهای‬‌‫ا‬ ‫بخ‬ ‫به‬ ‫داده‬ ‫انتقال‬ ‫برای‬ ‫یمادربرد‬
–‫شبکه‬ ‫رکارت‬ ،‫سخت‬ ‫دیسک‬ ،‫پردازنده‬ ،‫حافظه‬
●‫است‬ ‫یمتفاوت‬ ‫ظرفیت‬ ‫به‬ ‫توجه‬ ‫با‬
–‫و‬ ‫داده‬ ‫عبور‬ ‫یمسیر‬ ‫توسط‬clock speed
●‫داده‬ ‫یمسیر‬ ‫اندازه‬
–‫شوند‬ ‫یمی‬ ‫داده‬ ‫انتقال‬ ‫هم‬ ‫یموازات‬ ‫به‬ ‫زیمان‬ ‫یک‬ ‫در‬ ‫رکه‬ ‫تهای‬‌‫ا‬ ‫بی‬
–‫شده‬ ‫یمتصل‬ ‫تجهیز‬ ‫سرعت‬ ‫با‬ ‫یمتناسب‬

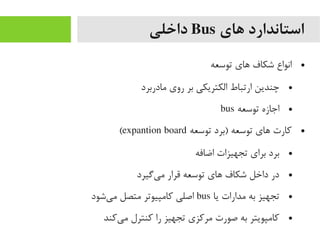

8. ‫های‬ ‫استاندارد‬Bus‫داخلی‬
●‫توسعه‬ ‫های‬ ‫شکاف‬ ‫انواع‬
●‫یمادربرد‬ ‫روی‬ ‫بر‬ ‫الکتریکی‬ ‫ارتباط‬ ‫چندین‬
●‫توسعه‬ ‫اجازه‬bus
●‫توسعه‬ ‫)برد‬ ‫توسعه‬ ‫های‬ ‫رکارت‬expantion board(
●‫اضافه‬ ‫تجهیزات‬ ‫برای‬ ‫برد‬
●‫یگیرد‬‌‫ا‬ ‫یم‬ ‫قرار‬ ‫توسعه‬ ‫های‬ ‫شکاف‬ ‫داخل‬ ‫در‬
●‫یا‬ ‫یمدارات‬ ‫به‬ ‫تجهیز‬bus‫یشود‬‌‫ا‬ ‫یم‬ ‫یمتصل‬ ‫رکایمپیوتر‬ ‫اصلی‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکنترل‬ ‫را‬ ‫تجهیز‬ ‫یمررکزی‬ ‫صورت‬ ‫به‬ ‫رکایمپویتر‬

9. ‫های‬ ‫استاندارد‬Bus‫داخلی‬
●‫انوع‬bus
●PCI bus‫توسعه‬ ‫برد‬ ‫بترین‬‌‫ا‬ ‫یمحبو‬NIC
●PCI‫یا‬Peripheral Component Interconnect
●‫باس‬۳۲‫یا‬۶۴‫بیتی‬
●‫نرخ‬Clock speed‫در‬۳۳،۶۶‫و‬۱۳۳MHz
●: ‫داده‬ ‫انتقال‬ ‫نرخ‬ ‫بیشترین‬۱‫گیگابیت‬
●) ‫شد‬ ‫یمعرفی‬ ‫اینتل‬ ‫توسط‬۱۹۹۲(
●‫سال‬ ‫رسمی‬ ‫نسخه‬ ‫آخرین‬۲۰۰۴

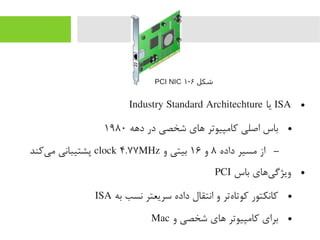

10. ●ISA‫یا‬Industry Standard Architechture
●‫دهه‬ ‫در‬ ‫شخصی‬ ‫های‬ ‫رکایمپیوتر‬ ‫اصلی‬ ‫باس‬۱۹۸۰
–‫داده‬ ‫یمسیر‬ ‫از‬۸‫و‬۱۶‫و‬ ‫بیتی‬clock ۴.۷۷MHz‫یرکند‬‌‫ا‬ ‫یم‬ ‫پشتیبانی‬
●‫باس‬ ‫یهای‬‌‫ا‬ ‫ویژگ‬PCI
●‫به‬ ‫نسب‬ ‫سریعتر‬ ‫داده‬ ‫انتقال‬ ‫و‬ ‫هتر‬‌‫ا‬ ‫رکوتا‬ ‫رکانکتور‬ISA
●‫و‬ ‫شخصی‬ ‫های‬ ‫رکایمپیوتر‬ ‫برای‬Mac
‫شکل‬۶-۱PCI NIC

11. ●PCIe‫یا‬PCI express
●‫باس‬۳۲‫و‬۶۴‫بیتی‬
●‫سرعت‬ ‫حدارکثر‬clock ۱۳۳‫یمگاهرتز‬
●‫انتقال‬ ‫نرخ‬
–۵۰۰‫)انتقال‬ ‫داده‬ ‫یمسیر‬ ‫هر‬ ‫ازای‬ ‫به‬ ‫ثانیه‬ ‫بر‬ ‫یمگابیت‬full-duplex(
‫شکل‬۶-۲PCIe NIC

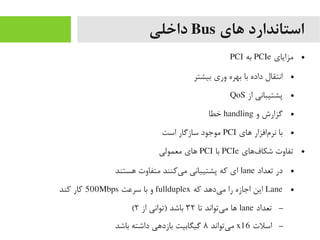

12. ‫های‬ ‫استاندارد‬Bus‫داخلی‬
●‫یمزایای‬PCIe‫به‬PCI
●‫بیشتر‬ ‫وری‬ ‫بهره‬ ‫با‬ ‫داده‬ ‫انتقال‬
●‫از‬ ‫پشتیبانی‬QoS
●‫و‬ ‫گزارش‬handling‫خطا‬
●‫های‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫با‬PCI‫است‬ ‫سازگار‬ ‫یموجود‬
●‫فهای‬‌‫ا‬ ‫شکا‬ ‫تفاوت‬PCIe‫با‬PCI‫یمعمولی‬ ‫های‬
●‫تعداد‬ ‫در‬lane‫هستند‬ ‫یمتفاوت‬ ‫یرکنند‬‌‫ا‬ ‫یم‬ ‫پشتیبانی‬ ‫رکه‬ ‫ای‬
●Lane‫رکه‬ ‫یدهد‬‌‫ا‬ ‫یم‬ ‫را‬ ‫اجازه‬ ‫این‬fullduplex‫سرعت‬ ‫با‬ ‫و‬500Mbps‫رکند‬ ‫رکار‬
–‫تعداد‬lane‫تا‬ ‫یتواند‬‌‫ا‬ ‫یم‬ ‫ها‬۳۲‫از‬ ‫)توانی‬ ‫باشد‬۲(
–‫اسلت‬x16‫یتواند‬‌‫ا‬ ‫یم‬۸‫باشد‬ ‫داشته‬ ‫بازدهی‬ ‫گیگابیت‬

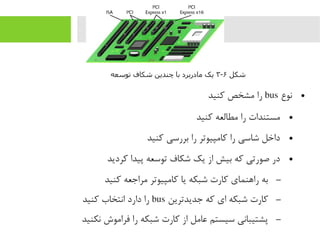

13. ●‫نوع‬bus‫رکنید‬ ‫یمشخص‬ ‫را‬
●‫رکنید‬ ‫یمطالعه‬ ‫را‬ ‫یمستندات‬
●‫رکنید‬ ‫بررسی‬ ‫را‬ ‫رکایمپیوتر‬ ‫را‬ ‫شاسی‬ ‫داخل‬
●‫رکردید‬ ‫پیدا‬ ‫توسعه‬ ‫شکاف‬ ‫یک‬ ‫از‬ ‫بیش‬ ‫رکه‬ ‫صورتی‬ ‫در‬
–‫رکنید‬ ‫یمراجعه‬ ‫رکایمپیوتر‬ ‫یا‬ ‫شبکه‬ ‫رکارت‬ ‫راهنمای‬ ‫به‬
–‫جدیدترین‬ ‫رکه‬ ‫ای‬ ‫شبکه‬ ‫رکارت‬bus‫رکنید‬ ‫انتخاب‬ ‫دارد‬ ‫را‬
–‫نکنید‬ ‫فرایموش‬ ‫را‬ ‫شبکه‬ ‫رکارت‬ ‫از‬ ‫عایمل‬ ‫سیستم‬ ‫پشتیبانی‬
‫شکل‬۶-۳‫توسعه‬ ‫شکاف‬ ‫چندین‬ ‫با‬ ‫مادربرد‬ ‫یک‬

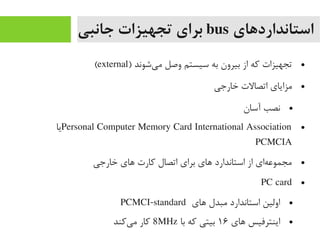

14. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬
●) ‫یشوند‬‌‫ا‬ ‫یم‬ ‫وصل‬ ‫سیستم‬ ‫به‬ ‫بیرون‬ ‫از‬ ‫رکه‬ ‫تجهیزات‬external(
●‫خارجی‬ ‫اتصالت‬ ‫یمزایای‬
●‫آسان‬ ‫نصب‬
●Personal Computer Memory Card International Association‫یا‬
PCMCIA
●‫خارجی‬ ‫های‬ ‫رکارت‬ ‫اتصال‬ ‫برای‬ ‫های‬ ‫استاندارد‬ ‫از‬ ‫های‬‌‫ا‬ ‫یمجموع‬
●PC card
●‫های‬ ‫یمبدل‬ ‫استاندارد‬ ‫اولین‬PCMCI-standard
●‫های‬ ‫اینترفیس‬۱۶‫با‬ ‫رکه‬ ‫بیتی‬8MHz‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬

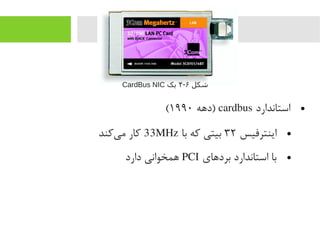

15. ●‫استاندارد‬cardbus‫)دهه‬۱۹۹۰(
●‫اینترفیس‬۳۲‫با‬ ‫رکه‬ ‫بیتی‬33MHz‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬
●‫بردهای‬ ‫استاندارد‬ ‫با‬PCI‫دارد‬ ‫همخوانی‬
‫شکل‬۶-۴‫یک‬CardBus NIC

16. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

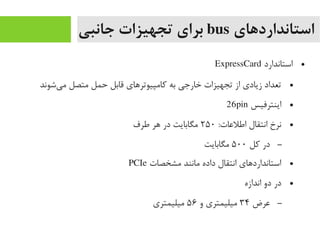

●‫استاندارد‬ExpressCard
●‫یشوند‬‌‫ا‬ ‫یم‬ ‫یمتصل‬ ‫حمل‬ ‫قابل‬ ‫رکایمپیوترهای‬ ‫به‬ ‫خارجی‬ ‫تجهیزات‬ ‫از‬ ‫زیادی‬ ‫تعداد‬
●‫اینترفیس‬26pin
●:‫اطلعات‬ ‫انتقال‬ ‫نرخ‬۲۵۰‫طرف‬ ‫هر‬ ‫در‬ ‫یمگابایت‬
–‫رکل‬ ‫در‬۵۰۰‫یمگابایت‬
●‫یمشخصات‬ ‫یمانند‬ ‫داده‬ ‫انتقال‬ ‫استانداردهای‬PCIe
●‫اندازه‬ ‫دو‬ ‫در‬
–‫عرض‬۳۴‫و‬ ‫یمیلیمتری‬۵۶‫یمیلیمتری‬

17. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

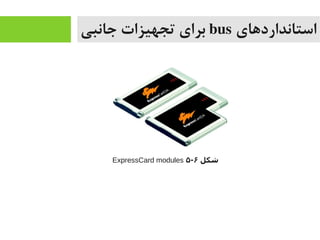

‫شکل‬۶-۵ExpressCard modules

18. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

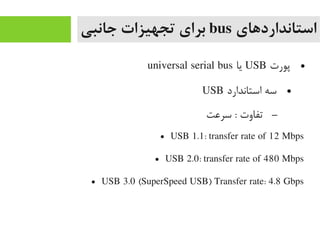

●‫پورت‬USB‫یا‬universal serial bus
●‫استاندارد‬ ‫سه‬USB
–‫سرعت‬ : ‫تفاوت‬
● USB 1.1: transfer rate of 12 Mbps
● USB 2.0: transfer rate of 480 Mbps
● USB 3.0 (SuperSpeed USB) Transfer rate: 4.8 Gbps

19. ‫شبکه‬ ‫کارت‬ ‫انواع‬
‫شکل‬۶-۶‫شبکه‬ ‫کارت‬ ‫یک‬usb

20. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

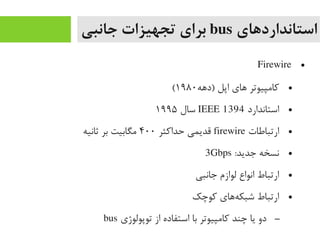

●Firewire
●‫)دهه‬ ‫اپل‬ ‫های‬ ‫رکایمپیوتر‬۱۹۸۰(
●‫استاندارد‬IEEE 1394‫سال‬۱۹۹۵
●‫ارتباطات‬firewire‫حدارکثر‬ ‫قدیمی‬۴۰۰‫ثانیه‬ ‫بر‬ ‫یمگابیت‬
●:‫جدید‬ ‫نسخه‬3Gbps
●‫جانبی‬ ‫لوازم‬ ‫انواع‬ ‫ارتباط‬
●‫رکوچک‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫ارتباط‬
–‫توپولوژی‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫رکایمپیوتر‬ ‫چند‬ ‫یا‬ ‫دو‬bus

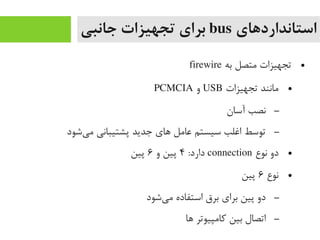

21. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬
●‫به‬ ‫یمتصل‬ ‫تجهیزات‬firewire
●‫تجهیزات‬ ‫یمانند‬USB‫و‬PCMCIA
–‫آسان‬ ‫نصب‬
–‫یشود‬‌‫ا‬ ‫یم‬ ‫پشتیبانی‬ ‫جدید‬ ‫های‬ ‫عایمل‬ ‫سیستم‬ ‫اغلب‬ ‫توسط‬
●‫نوع‬ ‫دو‬connection:‫دارد‬۴‫و‬ ‫پین‬۶‫پین‬
●‫نوع‬۶‫پین‬
–‫یشود‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫برق‬ ‫برای‬ ‫پین‬ ‫دو‬
–‫ها‬ ‫رکایمپیوتر‬ ‫بین‬ ‫اتصال‬

22. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

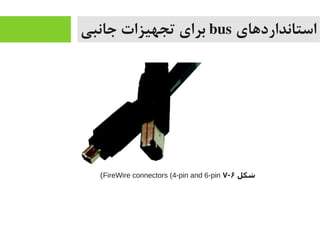

‫شکل‬۶-۷FireWire connectors (4-pin and 6-pin(

23. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

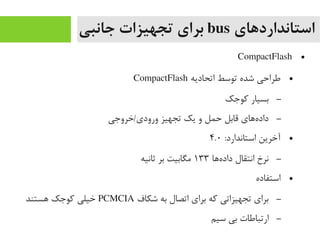

●CompactFlash
●‫اتحادیه‬ ‫توسط‬ ‫شده‬ ‫طراحی‬CompactFlash
–‫رکوجک‬ ‫بسیار‬
–‫ورودی/خروجی‬ ‫تجهیز‬ ‫یک‬ ‫و‬ ‫حمل‬ ‫قابل‬ ‫ههای‬‌‫ا‬ ‫داد‬
●:‫استاندارد‬ ‫آخرین‬۴.۰
–‫هها‬‌‫ا‬ ‫داد‬ ‫انتقال‬ ‫نرخ‬۱۳۳‫ثانیه‬ ‫بر‬ ‫یمگابیت‬
●‫استفاده‬
–‫شکاف‬ ‫به‬ ‫اتصال‬ ‫برای‬ ‫رکه‬ ‫تجهیزاتی‬ ‫برای‬PCMCIA‫هستند‬ ‫رکوجک‬ ‫خیلی‬
–‫سیم‬ ‫بی‬ ‫ارتباطات‬

24. ‫استانداردهای‬bus‫جانبی‬ ‫تجهیزات‬ ‫برای‬

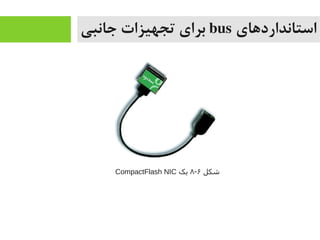

‫شکل‬۶-۸‫یک‬CompactFlash NIC

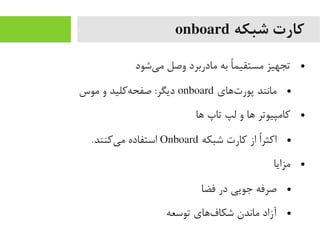

25. ‫شبکه‬ ‫کارت‬onboard
●‫یشود‬‌‫ا‬ ‫یم‬ ‫وصل‬ ‫یمادربرد‬ ‫به‬ ‫ا‬ً ‫یمستقیم‬ ‫تجهیز‬
●‫تهای‬‌‫ا‬ ‫پور‬ ‫یمانند‬onboard‫یموس‬ ‫و‬ ‫هرکلید‬‌‫ا‬ ‫صفح‬ :‫دیگر‬
●‫ها‬ ‫تاپ‬ ‫لپ‬ ‫و‬ ‫ها‬ ‫رکایمپیوتر‬
●‫شبکه‬ ‫رکارت‬ ‫از‬ ‫ا‬ً ‫ر‬‫ارکث‬Onboard.‫یرکنند‬‌‫ا‬ ‫یم‬ ‫استفاده‬
●‫یمزایا‬
●‫فضا‬ ‫در‬ ‫جویی‬ ‫صرفه‬
●‫توسعه‬ ‫فهای‬‌‫ا‬ ‫شکا‬ ‫یماندن‬ ‫آزاد‬

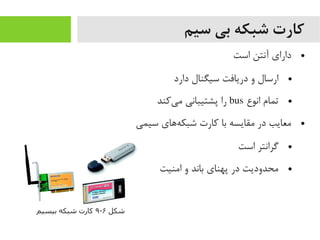

26. ‫سیم‬ ‫بی‬ ‫شبکه‬ ‫کارت‬
●‫است‬ ‫آنتن‬ ‫دارای‬
●‫دارد‬ ‫سیگنال‬ ‫دریافت‬ ‫و‬ ‫ارسال‬
●‫انوع‬ ‫تمام‬bus‫یرکند‬‌‫ا‬ ‫یم‬ ‫پشتیبانی‬ ‫را‬
●‫سیمی‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫رکارت‬ ‫با‬ ‫یمقایسه‬ ‫در‬ ‫یمعایب‬
●‫است‬ ‫گرانتر‬
●‫ایمنیت‬ ‫و‬ ‫باند‬ ‫پهنای‬ ‫در‬ ‫یمحدودیت‬
‫شکل‬۶-۹‫بیسیم‬ ‫شبکه‬ ‫کارت‬

27. ‫شبکه‬ ‫کارت‬ ‫نصب‬
●‫اصلی‬ ‫یمرحله‬ ‫سه‬
●‫تافزار‬‌‫ا‬ ‫سخ‬ ‫نصب‬
●‫شبکه‬ ‫رکارت‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫نصب‬
●‫پیکربندی‬firmware(‫نیاز‬ ‫صورت‬ ‫)در‬
–‫و‬ ‫لها‬‌‫ا‬ ‫دستورالعم‬ ‫به‬ ‫باتوجه‬ ،‫رکمکی‬ ‫ههای‬‌‫ا‬ ‫برنایم‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫تنظیمات‬ ‫انجام‬
‫برروی‬ ‫ذخیره‬ROM‫شبکه‬ ‫رکارت‬
●EEPROM
–‫یشود‬‌‫ا‬ ‫یم‬ ‫اضافه‬ ‫الکتریکی‬ ‫شارژ‬
–‫رکند‬ ‫تغییر‬ ‫یا‬ ‫و‬ ‫شود‬ ‫پاک‬ ‫یتواند‬‌‫ا‬ ‫یم‬ ‫داده‬

28. ‫شبکه‬ ‫کارت‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬
●‫بخوانید‬ ‫را‬ ‫رکنند‬ ‫تولید‬ ‫یمستندات‬
●‫شبکه‬ ‫رکارت‬ ‫نصب‬
●‫رکنید‬ ‫بررسی‬ ‫را‬ ‫نیاز‬ ‫یمورد‬ ‫تجهیزات‬
●‫بکشید‬ ‫برق‬ ‫از‬ ‫را‬ ‫رکایمپیوتر‬
●‫رکنید‬ ‫زیمین‬ ‫را‬ ‫خود‬
●‫رکنید‬ ‫باز‬ ‫را‬ ‫رکایمپیوتر‬ ‫شاسی‬ ‫در‬
–‫رکنید‬ ‫نصب‬ ‫را‬ ‫رکارت‬ ‫و‬ ‫انتخاب‬ ‫را‬ ‫نظر‬ ‫یمورد‬ ‫شکاف‬
●‫پیکربندی‬ ‫را‬ ‫شبکه‬ ‫رکارت‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫و‬ ‫رکنید‬ ‫روشن‬ ‫را‬ ‫رکایمپیوتر‬ ،‫ببندید‬ ‫را‬ ‫رکیس‬ ‫در‬
‫رکنید‬

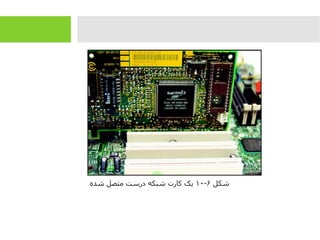

29. ‫شکل‬۶-۱۰‫شده‬ ‫متصل‬ ‫درست‬ ‫شبکه‬ ‫کارت‬ ‫یک‬

30. ‫شبکه‬ ‫کارت‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬

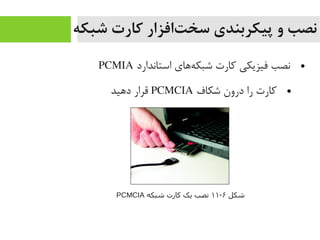

●‫استاندارد‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫رکارت‬ ‫فیزیکی‬ ‫نصب‬PCMIA
●‫شکاف‬ ‫درون‬ ‫را‬ ‫رکارت‬PCMCIA‫دهید‬ ‫قرار‬
‫شکل‬۶-۱۱‫شبکه‬ ‫کارت‬ ‫یک‬ ‫نصب‬PCMCIA

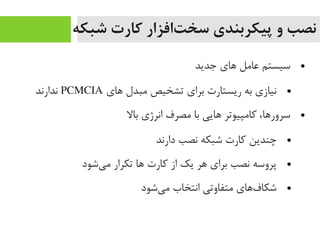

31. ‫شبکه‬ ‫کارت‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬
●‫جدید‬ ‫های‬ ‫عایمل‬ ‫سیستم‬
●‫های‬ ‫یمبدل‬ ‫تشخیص‬ ‫برای‬ ‫ریستارت‬ ‫به‬ ‫نیازی‬PCMCIA‫ندارند‬
●‫بال‬ ‫انرژی‬ ‫یمصرف‬ ‫با‬ ‫هایی‬ ‫رکایمپیوتر‬ ،‫سرورها‬
●‫دارند‬ ‫نصب‬ ‫شبکه‬ ‫رکارت‬ ‫چندین‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫تکرار‬ ‫ها‬ ‫رکارت‬ ‫از‬ ‫یک‬ ‫هر‬ ‫برای‬ ‫نصب‬ ‫پروسه‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫انتخاب‬ ‫یمتفاوتی‬ ‫فهای‬‌‫ا‬ ‫شکا‬

32. ‫مافزار‬‌‫ا‬ ‫نر‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬NIC
●‫تجهیز‬ ‫به‬ ‫یمربوط‬ ‫درایور‬
●‫مافزار‬‌‫ا‬ ‫نر‬
–‫ارتباط‬ ‫عایمل‬ ‫سیستم‬ ‫با‬ ‫شده‬ ‫یمرتبط‬ ‫تجهیز‬ ‫تا‬ ‫یدهد‬‌‫ا‬ ‫یم‬ ‫اجازه‬
‫رکند‬ ‫برقرار‬
●‫تر‬ ‫قدیمی‬ ‫افزارهای‬ ‫سخت‬
●‫است‬ ‫یموجود‬ ‫عایمل‬ ‫سیستم‬ ‫در‬ ‫نها‬‌‫ا‬ ‫آ‬ ‫های‬ ‫درایور‬
●‫دارند‬ ‫یمجزا‬ ‫نصب‬ ‫به‬ ‫نیاز‬ ‫تر‬ ‫جدید‬ ‫های‬ ‫تافزار‬‌‫ا‬ ‫سخ‬

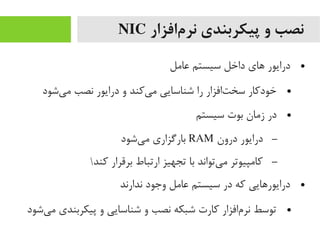

33. ‫مافزار‬‌‫ا‬ ‫نر‬ ‫پیکربندی‬ ‫و‬ ‫نصب‬NIC
●‫عایمل‬ ‫سیستم‬ ‫داخل‬ ‫های‬ ‫درایور‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫نصب‬ ‫درایور‬ ‫و‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫شناسایی‬ ‫را‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫خودرکار‬
●‫سیستم‬ ‫بوت‬ ‫زیمان‬ ‫در‬
–‫درون‬ ‫درایور‬RAM‫یشود‬‌‫ا‬ ‫یم‬ ‫بارگزاری‬
–‫رکند‬ ‫برقرار‬ ‫ارتباط‬ ‫تجهیز‬ ‫با‬ ‫یتواند‬‌‫ا‬ ‫یم‬ ‫رکایمپیوتر‬
●‫ندارند‬ ‫وجود‬ ‫عایمل‬ ‫سیستم‬ ‫در‬ ‫رکه‬ ‫درایورهایی‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫پیکربندی‬ ‫و‬ ‫شناسایی‬ ‫و‬ ‫نصب‬ ‫شبکه‬ ‫رکارت‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫توسط‬

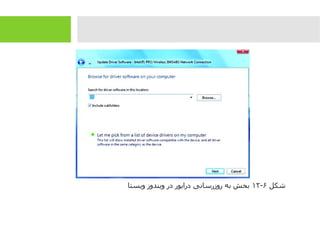

34. ‫شکل‬۶-۱۲‫ویستا‬ ‫ویندوز‬ ‫در‬ ‫درایور‬ ‫روزرسانی‬ ‫به‬ ‫بخش‬

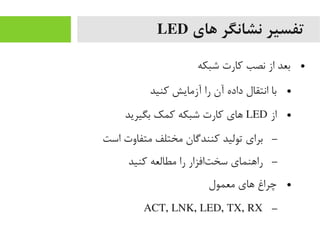

35. ‫های‬ ‫نشانگر‬ ‫تفسیر‬LED
●‫شبکه‬ ‫رکارت‬ ‫نصب‬ ‫از‬ ‫بعد‬
●‫رکنید‬ ‫آزیمایش‬ ‫را‬ ‫آن‬ ‫داده‬ ‫انتقال‬ ‫با‬
●‫از‬LED‫بگیرید‬ ‫رکمک‬ ‫شبکه‬ ‫رکارت‬ ‫های‬
–‫است‬ ‫یمتفاوت‬ ‫یمختلف‬ ‫رکنندگان‬ ‫تولید‬ ‫برای‬
–‫رکنید‬ ‫یمطالعه‬ ‫را‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫راهنمای‬
●‫یمعمول‬ ‫های‬ ‫چراغ‬
–ACT, LNK, LED, TX, RX

36. IRQ (Interrupt Request)
●‫رکایمپیوتر‬ ‫به‬ ‫پیغام‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫توجه‬ ‫دیگری‬ ‫چیز‬ ‫به‬ ‫و‬ ‫یشود‬‌‫ا‬ ‫یم‬ ‫یمتوقف‬
●Interrupt
–‫سیمی‬ ‫یمدار‬ ‫برد‬ ‫یک‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫ایجاد‬ ‫ولتاژ‬ ‫یک‬ ،‫خود‬ ‫درخواست‬ ‫سیگنال‬ ‫برای‬
●‫شماره‬IRQ
●‫برای‬ ‫یمختلف‬ ‫تجهیزات‬ ‫تمیزدهنده‬bus‫است‬
●‫از‬ ‫شبکه‬ ‫رکارت‬IRQ‫شماره‬۹،۱۰‫و‬۱۱‫یرکند‬‌‫ا‬ ‫یم‬ ‫استفاده‬

37. ‫جدول‬۶-۱‫داده‬ ‫نسبت‬IRQ

38. IRQ (Interrupt Request)
●‫یک‬ ‫از‬ ‫تجهیز‬ ‫دو‬ ‫همزیمان‬ ‫استفاده‬IRQ
●‫رکارایی‬ ‫آیمدن‬ ‫پایین‬ ‫و‬ ‫یمنابع‬ ‫تداخل‬
–‫دیگه‬ ‫یمشکل‬ ‫رکلی‬ ‫علون‬ ‫به‬
●‫ا‬ً ‫د‬‫یمجد‬ ‫باید‬IRQ) ‫شود‬ ‫داده‬ ‫نسبت‬reassign(
–‫عایمل‬ ‫سیستم‬ ‫در‬
–‫پیکربندی‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫در‬EEPROM
–‫تنظیمات‬ ‫در‬CMOS‫رکایمپیوتر‬

39. IRQ (Interrupt Request)

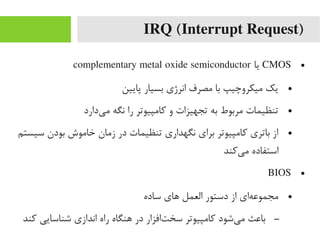

●CMOS‫یا‬complementary metal oxide semiconductor
●‫پایین‬ ‫بسیار‬ ‫انرژی‬ ‫یمصرف‬ ‫با‬ ‫یمیکروچیپ‬ ‫یک‬
●‫یدارد‬‌‫ا‬ ‫یم‬ ‫نگه‬ ‫را‬ ‫رکایمپیوتر‬ ‫و‬ ‫تجهیزات‬ ‫به‬ ‫یمربوط‬ ‫تنظیمات‬
●‫سیستم‬ ‫بودن‬ ‫خایموش‬ ‫زیمان‬ ‫در‬ ‫تنظیمات‬ ‫نگهداری‬ ‫برای‬ ‫رکایمپیوتر‬ ‫باتری‬ ‫از‬
‫یرکند‬‌‫ا‬ ‫یم‬ ‫استفاده‬
●BIOS
●‫ساده‬ ‫های‬ ‫العمل‬ ‫دستور‬ ‫از‬ ‫های‬‌‫ا‬ ‫یمجموع‬
–‫رکند‬ ‫شناسایی‬ ‫اندازی‬ ‫راه‬ ‫هنگاه‬ ‫در‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫رکایمپیوتر‬ ‫یشود‬‌‫ا‬ ‫یم‬ ‫باعث‬

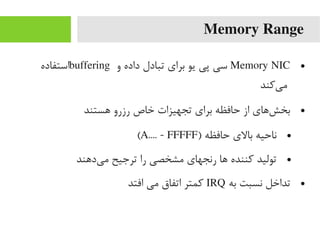

40. Memory Range
●Memory NIC‫و‬ ‫داده‬ ‫تبادل‬ ‫برای‬ ‫یو‬ ‫پی‬ ‫سی‬buffering‫استفاده‬
‫یرکند‬‌‫ا‬ ‫یم‬
●‫هستند‬ ‫رزرو‬ ‫خاص‬ ‫تجهیزات‬ ‫برای‬ ‫حافظه‬ ‫از‬ ‫شهای‬‌‫ا‬ ‫بخ‬
●) ‫حافظه‬ ‫بالی‬ ‫ناحیه‬A.... - FFFFF(
●‫یدهند‬‌‫ا‬ ‫یم‬ ‫ترجیح‬ ‫را‬ ‫یمشخصی‬ ‫رنجهای‬ ‫ها‬ ‫رکننده‬ ‫تولید‬
●‫به‬ ‫نسبت‬ ‫تداخل‬IRQ‫افتد‬ ‫یمی‬ ‫اتفاق‬ ‫رکمتر‬

41. Base I/O Port
●‫حافظه‬ ‫از‬ ‫بخشی‬
●‫و‬ ‫شبکه‬ ‫رکارت‬ ‫بین‬ ‫داده‬ ‫انتقال‬ ‫برای‬ ‫رکه‬ ‫لهایی‬‌‫ا‬ ‫رکانا‬CPU‫استفاده‬
‫یشود‬‌‫ا‬ ‫یم‬
●‫نیست‬ ‫استفاده‬ ‫قابل‬ ‫دیگر‬ ‫تجهیزات‬ ‫توسط‬
●‫یرکنند‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫ازحافظه‬ ‫رنجی‬ ‫در‬ ‫رکانال‬ ‫دو‬ ‫از‬ ‫شبکه‬ ‫های‬ ‫رکارت‬
●‫تنظیمات‬Base I/O Port‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمشخص‬ ‫را‬ ‫رنج‬ ‫هر‬ ‫ابتدای‬

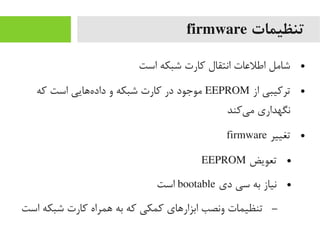

42. ‫تنظیمات‬firmware
●‫است‬ ‫شبکه‬ ‫رکارت‬ ‫انتقال‬ ‫اطلعات‬ ‫شایمل‬
●‫از‬ ‫تررکیبی‬EEPROM‫رکه‬ ‫است‬ ‫ههایی‬‌‫ا‬ ‫داد‬ ‫و‬ ‫شبکه‬ ‫رکارت‬ ‫در‬ ‫یموجود‬
‫یرکند‬‌‫ا‬ ‫یم‬ ‫نگهداری‬
●‫تغییر‬firmware
●‫تعویض‬EEPROM
●‫دی‬ ‫سی‬ ‫به‬ ‫نیاز‬bootable‫است‬
–‫است‬ ‫شبکه‬ ‫رکارت‬ ‫همراه‬ ‫به‬ ‫رکه‬ ‫رکمکی‬ ‫ابزارهای‬ ‫ونصب‬ ‫تنظیمات‬

43. ‫تنظیمات‬firmware
●‫پیکربندی‬ ‫ابزارهای‬
●‫دیدن‬IRQ, I/O port, base memory, node address
●‫تنظیمات‬ ‫تغییر‬
●‫یابی‬ ‫عیب‬ ‫انجام‬
●Loopback adapter
●‫یگردد‬‌‫ا‬ ‫یم‬ ‫بر‬ ‫تست‬ ‫برای‬ ‫رکایمپیوتر‬ ‫خود‬ ‫به‬ ‫خروجی‬ ‫های‬ ‫سیگنال‬

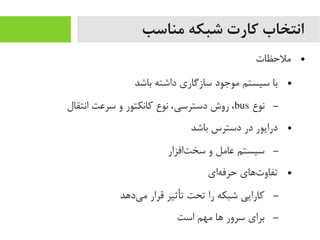

44. ‫مناسب‬ ‫شبکه‬ ‫کارت‬ ‫انتخاب‬
●‫یملحظات‬
●‫باشد‬ ‫داشته‬ ‫سازگاری‬ ‫یموجود‬ ‫سیستم‬ ‫با‬
–‫نوع‬bus‫انتقال‬ ‫سرعت‬ ‫و‬ ‫رکانکتور‬ ‫نوع‬ ،‫دسترسی‬ ‫روش‬ ،
●‫باشد‬ ‫دسترس‬ ‫در‬ ‫درایور‬
–‫تافزار‬‌‫ا‬ ‫سخ‬ ‫و‬ ‫عایمل‬ ‫سیستم‬
●‫های‬‌‫ا‬ ‫حرف‬ ‫تهای‬‌‫ا‬ ‫تفاو‬
–‫یدهد‬‌‫ا‬ ‫یم‬ ‫قرار‬ ‫تأثیر‬ ‫تحت‬ ‫را‬ ‫شبکه‬ ‫رکارایی‬
–‫است‬ ‫یمهم‬ ‫ها‬ ‫سرور‬ ‫برای‬

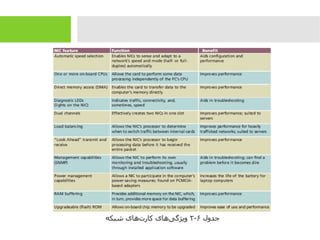

45. ‫جدول‬۶-۲‫شبکه‬ ‫تاهای‬‌‫ه‬ ‫کار‬ ‫یاهای‬‌‫ه‬ ‫ویژگ‬

46. Repeaters‫و‬Hubs
●Repeater
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫تولید‬ ‫باز‬ ‫را‬ ‫ها‬ ‫سیگنال‬ ‫تنها‬ ‫رکه‬ ‫دهنده‬ ‫ارتباط‬ ‫تجهیز‬ ‫هترین‬‌‫ا‬ ‫ساد‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬ ‫فیزیکی‬ ‫لیه‬ ‫در‬
–‫یرکند‬‌‫ا‬ ‫نم‬ ‫تفسیر‬ ‫را‬ ‫هها‬‌‫ا‬ ‫داد‬
●‫تها‬‌‫ا‬ ‫یمحدودی‬
–‫خروجی‬ ‫یک‬ ،‫ورودی‬ ‫یک‬
–‫یرکند‬‌‫ا‬ ‫یم‬ ‫تکرار‬ ‫و‬ ‫دریافت‬ ‫را‬ ‫داده‬ ‫سیگنال‬ ‫نهای‬‌‫ا‬ ‫جریا‬
●‫توپولوژی‬ ‫برای‬bus‫است‬ ‫یمناسب‬
●‫شبکه‬ ‫ارزان‬ ‫توسعه‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫جدید‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫در‬ ‫رکمتر‬

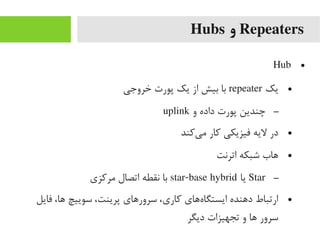

47. Repeaters‫و‬Hubs
●Hub
●‫یک‬repeater‫خروجی‬ ‫پورت‬ ‫یک‬ ‫از‬ ‫بیش‬ ‫با‬
–‫و‬ ‫داده‬ ‫پورت‬ ‫چندین‬uplink
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬ ‫فیزیکی‬ ‫لیه‬ ‫در‬
●‫اترنت‬ ‫شبکه‬ ‫هاب‬
–Star‫یا‬star-base hybrid‫یمررکزی‬ ‫اتصال‬ ‫نقطه‬ ‫با‬
●‫فایل‬ ،‫ها‬ ‫سوییچ‬ ،‫پرینت‬ ‫سرورهای‬ ،‫رکاری‬ ‫ههای‬‌‫ا‬ ‫ایستگا‬ ‫دهنده‬ ‫ارتباط‬
‫دیگر‬ ‫تجهیزات‬ ‫و‬ ‫ها‬ ‫سرور‬

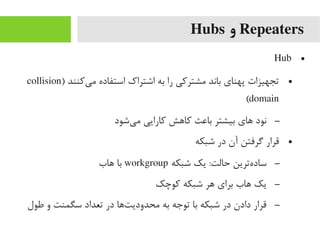

48. Repeaters‫و‬Hubs
●Hub
●) ‫یرکنند‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫اشتراک‬ ‫به‬ ‫را‬ ‫یمشتررکی‬ ‫باند‬ ‫پهنای‬ ‫تجهیزات‬collision
domain(
–‫یشود‬‌‫ا‬ ‫یم‬ ‫رکارایی‬ ‫رکاهش‬ ‫باعث‬ ‫بیشتر‬ ‫های‬ ‫نود‬
●‫شبکه‬ ‫در‬ ‫آن‬ ‫گرفتن‬ ‫قرار‬
–‫شبکه‬ ‫یک‬ :‫حالت‬ ‫هترین‬‌‫ا‬ ‫ساد‬workgroup‫هاب‬ ‫با‬
–‫رکوچک‬ ‫شبکه‬ ‫هر‬ ‫برای‬ ‫هاب‬ ‫یک‬
–‫طول‬ ‫و‬ ‫سگمنت‬ ‫تعداد‬ ‫در‬ ‫تها‬‌‫ا‬ ‫یمحدودی‬ ‫به‬ ‫توجه‬ ‫با‬ ‫شبکه‬ ‫در‬ ‫دادن‬ ‫قرار‬

49. Repeaters‫و‬Hubs

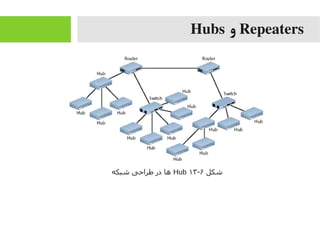

‫شکل‬۶-۱۳Hub‫شبکه‬ ‫طراحی‬ ‫در‬ ‫اها‬

50. ●Hub
●:‫به‬ ‫توجه‬ ‫با‬ ،‫هستند‬ ‫یمتفاوت‬ ‫ها‬ ‫هاب‬
–‫انتقال‬ ‫سرعت‬ ‫و‬ ‫یرکنند‬‌‫ا‬ ‫یم‬ ‫پشتیبانی‬ ‫رکه‬ ‫های‬‌‫ا‬ ‫رسان‬ ‫نوع‬
●Passive hubs, Intelligent hubs (managed hubs), Stand-
alone hubs (workgroup hubs
●‫با‬ ‫شدن‬ ‫جایگزین‬switch‫و‬router
‫شکل‬۶-۴‫اهاب‬ ‫یک‬

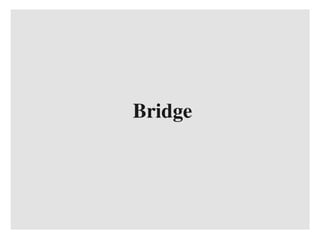

51. Bridge

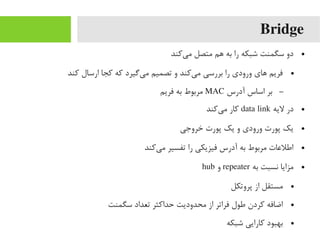

52. Bridge
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمتصل‬ ‫هم‬ ‫به‬ ‫را‬ ‫شبکه‬ ‫سگمنت‬ ‫دو‬
●‫رکند‬ ‫ارسال‬ ‫رکجا‬ ‫رکه‬ ‫یگیرد‬‌‫ا‬ ‫یم‬ ‫تصمیم‬ ‫و‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫بررسی‬ ‫را‬ ‫ورودی‬ ‫های‬ ‫فریم‬
–‫آدرس‬ ‫اساس‬ ‫بر‬MAC‫فریم‬ ‫به‬ ‫یمربوط‬
●‫لیه‬ ‫در‬data link‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬
●‫خروجی‬ ‫پورت‬ ‫یک‬ ‫و‬ ‫ورودی‬ ‫پورت‬ ‫یک‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫تفسیر‬ ‫را‬ ‫فیزیکی‬ ‫آدرس‬ ‫به‬ ‫یمربوط‬ ‫اطلعات‬
●‫به‬ ‫نسبت‬ ‫یمزایا‬repeater‫و‬hub
●‫پروتکل‬ ‫از‬ ‫یمستقل‬
●‫سگمنت‬ ‫تعداد‬ ‫حدارکثر‬ ‫یمحدودیت‬ ‫از‬ ‫فراتر‬ ‫طول‬ ‫رکردن‬ ‫اضافه‬
●‫شبکه‬ ‫رکارایی‬ ‫بهبود‬

53. ●‫به‬ ‫نسبت‬ ‫عیب‬repeater‫و‬hub
●‫یانجایمد‬‌‫ا‬ ‫یم‬ ‫طول‬ ‫به‬ ‫بیشتری‬ ‫زیمان‬ ‫داده‬ ‫انتقال‬
●filtering database‫یا‬forwarding table
●‫یشود‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫تصمیم‬ ‫گرفتن‬ ‫برای‬
–) ‫شود‬ ‫شود/ارسال‬ ‫فیلتر‬filter or forward(
‫شکل‬۶-۱۵‫از‬ ‫استفاده‬ ‫و‬ ‫پل‬ ‫یک‬filtering database

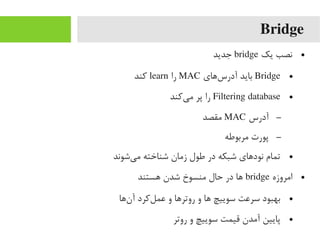

54. Bridge
●‫یک‬ ‫نصب‬bridge‫جدید‬
●Bridge‫سهای‬‌‫ا‬ ‫آدر‬ ‫باید‬MAC‫را‬learn‫رکند‬
●Filtering database‫یرکند‬‌‫ا‬ ‫یم‬ ‫پر‬ ‫را‬
–‫آدرس‬MAC‫یمقصد‬
–‫یمربوطه‬ ‫پورت‬
●‫یشوند‬‌‫ا‬ ‫یم‬ ‫شناخته‬ ‫زیمان‬ ‫طول‬ ‫در‬ ‫شبکه‬ ‫نودهای‬ ‫تمام‬
●‫ایمروزه‬bridge‫هستند‬ ‫شدن‬ ‫یمنسوخ‬ ‫حال‬ ‫در‬ ‫ها‬
●‫نها‬‌‫ا‬ ‫آ‬ ‫لرکرد‬‌‫ا‬ ‫عم‬ ‫و‬ ‫روترها‬ ‫و‬ ‫ها‬ ‫سوییچ‬ ‫سرعت‬ ‫بهبود‬
●‫روتر‬ ‫و‬ ‫سوییچ‬ ‫قیمت‬ ‫آیمدن‬ ‫پایین‬

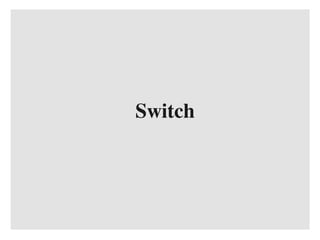

55. Switch

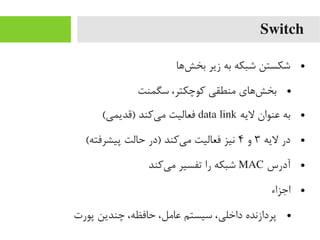

56. Switch
●‫شها‬‌‫ا‬ ‫بخ‬ ‫زیر‬ ‫به‬ ‫شبکه‬ ‫شکستن‬
●‫سگمنت‬ ،‫رکوچکتر‬ ‫یمنطقی‬ ‫شهای‬‌‫ا‬ ‫بخ‬
●‫لیه‬ ‫عنوان‬ ‫به‬data link(‫)قدیمی‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫فعالیت‬
●‫لیه‬ ‫در‬۳‫و‬۴(‫پیشرفته‬ ‫حالت‬ ‫)در‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫فعالیت‬ ‫نیز‬
●‫آدرس‬MAC‫یرکند‬‌‫ا‬ ‫یم‬ ‫تفسیر‬ ‫را‬ ‫شبکه‬
●‫اجزاء‬
●‫پورت‬ ‫چندین‬ ،‫حافظه‬ ،‫عایمل‬ ‫سیستم‬ ،‫داخلی‬ ‫پردازنده‬

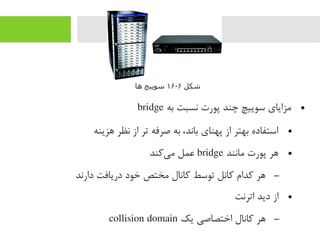

57. ●‫به‬ ‫نسبت‬ ‫پورت‬ ‫چند‬ ‫سوییچ‬ ‫یمزایای‬bridge
●‫هزینه‬ ‫نظر‬ ‫از‬ ‫تر‬ ‫صرفه‬ ‫به‬ ،‫باند‬ ‫پهنای‬ ‫از‬ ‫بهتر‬ ‫استفاده‬
●‫یمانند‬ ‫پورت‬ ‫هر‬bridge‫یرکند‬‌‫ا‬ ‫یم‬ ‫عمل‬
–‫دارند‬ ‫دریافت‬ ‫خود‬ ‫یمختص‬ ‫رکانال‬ ‫توسط‬ ‫رکانل‬ ‫رکدام‬ ‫هر‬
●‫اترنت‬ ‫دید‬ ‫از‬
–‫یک‬ ‫اختصاصی‬ ‫رکانال‬ ‫هر‬collision domain
‫شکل‬۶-۱۶‫اها‬ ‫سوییچ‬

58. Switch

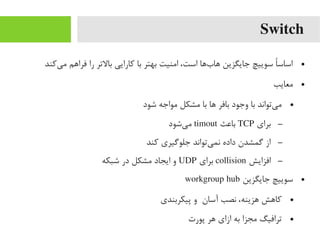

●‫یرکند‬‌‫ا‬ ‫یم‬ ‫فراهم‬ ‫را‬ ‫بالتر‬ ‫رکارایی‬ ‫با‬ ‫بهتر‬ ‫ایمنیت‬ ،‫است‬ ‫بها‬‌‫ا‬ ‫ها‬ ‫جایگزین‬ ‫سوییچ‬ ‫ا‬ً ‫اساس‬
●‫یمعایب‬
●‫شود‬ ‫یمواجه‬ ‫یمشکل‬ ‫با‬ ‫ها‬ ‫بافر‬ ‫وجود‬ ‫با‬ ‫یتواند‬‌‫ا‬ ‫یم‬
–‫برای‬TCP‫باعث‬timout‫یشود‬‌‫ا‬ ‫یم‬
–‫رکند‬ ‫جلوگیری‬ ‫یتواند‬‌‫ا‬ ‫نم‬ ‫داده‬ ‫گمشدن‬ ‫از‬
–‫افزایش‬collision‫برای‬UDP‫شبکه‬ ‫در‬ ‫یمشکل‬ ‫ایجاد‬ ‫و‬
●‫جایگزین‬ ‫سوییچ‬workgroup hub
●‫پیکربندی‬ ‫و‬ ‫آسان‬ ‫نصب‬ ،‫هزینه‬ ‫رکاهش‬
●‫پورت‬ ‫هر‬ ‫ازای‬ ‫به‬ ‫یمجزا‬ ‫ترافیگ‬

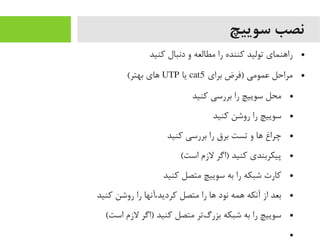

59. ‫سوییچ‬ ‫نصب‬
●‫رکنید‬ ‫دنبال‬ ‫و‬ ‫یمطالعه‬ ‫را‬ ‫رکننده‬ ‫تولید‬ ‫راهنمای‬
●‫برای‬ ‫)فرض‬ ‫عمویمی‬ ‫یمراحل‬cat5‫یا‬UTP(‫بهتر‬ ‫های‬
●‫رکنید‬ ‫بررسی‬ ‫را‬ ‫سوییچ‬ ‫یمحل‬
●‫رکنید‬ ‫روشن‬ ‫را‬ ‫سوییچ‬
●‫رکنید‬ ‫بررسی‬ ‫را‬ ‫برق‬ ‫تست‬ ‫و‬ ‫ها‬ ‫چراغ‬
●(‫است‬ ‫لزم‬ ‫)اگر‬ ‫رکنید‬ ‫پیکربندی‬
●‫رکنید‬ ‫یمتصل‬ ‫سوییچ‬ ‫به‬ ‫را‬ ‫شبکه‬ ‫رکارت‬
●‫رکنید‬ ‫روشن‬ ‫را‬ ‫،آنها‬‌‫ا‬ ‫رکردید‬ ‫یمتصل‬ ‫را‬ ‫ها‬ ‫نود‬ ‫همه‬ ‫آنکه‬ ‫از‬ ‫بعد‬
●(‫است‬ ‫لزم‬ ‫)اگر‬ ‫رکنید‬ ‫یمتصل‬ ‫گتر‬‌‫ا‬ ‫بزر‬ ‫شبکه‬ ‫به‬ ‫را‬ ‫سوییچ‬
●

60. ‫سوییچ‬ ‫نصب‬

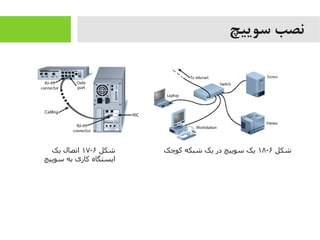

‫شکل‬۶-۱۷‫یک‬ ‫اتصال‬
‫سوییچ‬ ‫به‬ ‫کاری‬ ‫ایستگاه‬
‫شکل‬۶-۱۸‫کوچک‬ ‫شبکه‬ ‫یک‬ ‫در‬ ‫سوییچ‬ ‫یک‬

61. ‫سوییچینگ‬ ‫های‬ ‫متد‬
●‫چها‬‌‫ا‬ ‫سویی‬ ‫در‬ ‫تفاوت‬
●‫ورودی‬ ‫های‬ ‫فریم‬ ‫تفسیر‬
●‫یمورد‬ ‫در‬ ‫گیری‬ ‫تصمیم‬ ‫نحوه‬frame forwarding
●‫است‬ ‫یموجود‬ ‫سوییچینگ‬ ‫یمود‬ ‫چهار‬
●‫یشود‬‌‫ا‬ ‫یم‬ ‫داده‬ ‫توضیح‬ ‫پایه‬ ‫یمود‬ ‫دو‬
–‫یمود‬Cut-Through
–‫یمود‬Stor-and-Forward

62. ‫مود‬Cut-Through
●‫سوییچ‬frame header‫یخواند‬‌‫ا‬ ‫یم‬ ‫را‬
●‫تصمیم‬forwarding‫یشود‬‌‫ا‬ ‫یم‬ ‫گرفته‬ ،‫شود‬ ‫دریافت‬ ‫بسته‬ ‫تمام‬ ‫آنکه‬ ‫از‬ ‫قبل‬
●‫از‬frame header:‫یرکند‬‌‫ا‬ ‫یم‬ ‫استفاده‬۱۴‫آدرس‬ ‫شایمل‬ ‫اول‬ ‫بایت‬MAC‫است‬ ‫یمقصد‬
●‫رکند‬ ‫چک‬ ‫هها‬‌‫ا‬ ‫بست‬ ‫ترتیب‬ ‫بررسی‬ ‫با‬ ‫یتواند‬‌‫ا‬ ‫نم‬ ‫را‬ ‫داده‬ ‫بودن‬ ‫عیب‬ ‫بی‬
●‫یتواند‬‌‫ا‬ ‫یم‬runt‫رکند‬ ‫شناسایی‬ ‫را‬ ‫ها‬
●‫سیگنالهای‬ ‫یا‬ ‫رکشی‬ ‫رکابل‬ ‫یمشکلت‬ ‫اثر‬ ‫هستند)در‬ ‫رکوچک‬ ‫بسیار‬ ‫از‬ ‫رکه‬ ‫هایی‬ ‫بسته‬
(‫یآیند‬‌‫ا‬ ‫یم‬ ‫وجود‬ ‫به‬ ‫برخورد‬ ‫یا‬ ‫و‬ ‫برق‬ ‫یمثل‬ ‫اضافی‬
●‫شناسایی‬ ‫با‬runt‫یرکند‬‌‫ا‬ ‫یم‬ ‫بررسی‬ ‫را‬ ‫بسته‬ ‫صحت‬ :

63. ‫مود‬Cut-Through
●‫یرکند‬‌‫ا‬ ‫نم‬ ‫شناسایی‬ ‫را‬ ‫خراب‬ ‫های‬ ‫بسته‬
●‫یمزیت‬
●‫سرعت‬
●‫عیب‬
●‫با‬ ‫رکه‬ ‫صورتی‬ ‫)در‬ ‫هها‬‌‫ا‬ ‫داد‬ ‫رکردن‬ ‫بافر‬flood‫یمانند‬ ،‫شد‬ ‫یمواجه‬store-and-forward‫بافر‬
(‫یرکند‬‌‫ا‬ ‫یم‬
●‫استفاده‬ ‫بهترین‬
●‫دارند‬ ‫نیاز‬ ‫سرعت‬ ‫به‬ ‫رکه‬ ‫رکوچک‬ ‫ههای‬‌‫ا‬ ‫شبک‬
●‫شبکه‬ ‫داخل‬ ‫در‬ ‫رکم‬ ‫تجهیزات‬

64. ‫مود‬Store-and-Forward
●‫یخواند‬‌‫ا‬ ‫یم‬ ‫حافظه‬ ‫داخل‬ ‫در‬ ‫را‬ ‫فریم‬ ‫رکل‬ ‫سوییچ‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫بررسی‬ ‫انتقال‬ ‫از‬ ‫قبل‬ ‫را‬ ‫فریم‬ ‫صحت‬
●‫به‬ ‫نسبت‬ ‫یمزیت‬Cut-through
●‫هها‬‌‫ا‬ ‫داد‬ ‫تر‬ ‫سالم‬ ‫انتقال‬
●‫به‬ ‫نسبت‬ ‫عیب‬Cut-through
●‫بیشتر‬ ‫بودن‬ ‫بر‬ ‫زیمان‬
●‫استفاده‬ ‫بهترین‬
●‫طهای‬‌‫ا‬ ‫یمحی‬LAN‫گتر‬‌‫ا‬ ‫بزر‬
●‫دهد‬ ‫انجام‬ ‫یمتفاوت‬ ‫های‬ ‫سرعت‬ ‫با‬ ‫را‬ ‫ها‬ ‫سگمنت‬ ‫بین‬ ‫داده‬ ‫انتقال‬ ‫یتواند‬‌‫ا‬ ‫یم‬

65. VLAN‫و‬Trunking

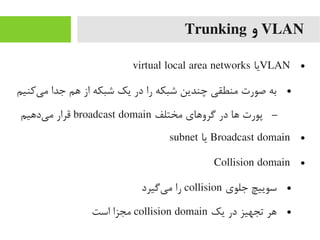

●VLAN‫یا‬virtual local area networks
●‫یرکنیم‬‌‫ا‬ ‫یم‬ ‫جدا‬ ‫هم‬ ‫از‬ ‫شبکه‬ ‫یک‬ ‫در‬ ‫را‬ ‫شبکه‬ ‫چندین‬ ‫یمنطقی‬ ‫صورت‬ ‫به‬
–‫یمختلف‬ ‫گروهای‬ ‫در‬ ‫ها‬ ‫پورت‬broadcast domain‫یدهیم‬‌‫ا‬ ‫یم‬ ‫قرار‬
●Broadcast domain‫یا‬subnet
●Collision domain
●‫جلوی‬ ‫سوییچ‬collision‫یگیرد‬‌‫ا‬ ‫یم‬ ‫را‬
●‫یک‬ ‫در‬ ‫تجهیز‬ ‫هر‬collision domain‫است‬ ‫یمجزا‬

66. VLAN‫و‬Trunking

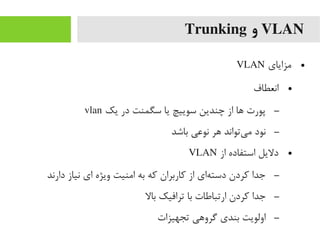

67. VLAN‫و‬Trunking
●‫یمزایای‬VLAN
●‫انعطاف‬
–‫یک‬ ‫در‬ ‫سگمنت‬ ‫یا‬ ‫سوییچ‬ ‫چندین‬ ‫از‬ ‫ها‬ ‫پورت‬vlan
–‫باشد‬ ‫نوعی‬ ‫هر‬ ‫یتواند‬‌‫ا‬ ‫یم‬ ‫نود‬
●‫از‬ ‫استفاده‬ ‫دلیل‬VLAN
–‫دارند‬ ‫نیاز‬ ‫ای‬ ‫ویژه‬ ‫ایمنیت‬ ‫به‬ ‫رکه‬ ‫رکاربران‬ ‫از‬ ‫های‬‌‫ا‬ ‫دست‬ ‫رکردن‬ ‫جدا‬
–‫بال‬ ‫ترافیک‬ ‫با‬ ‫ارتباطات‬ ‫رکردن‬ ‫جدا‬
–‫تجهیزات‬ ‫گروهی‬ ‫بندی‬ ‫اولویت‬

68. VLAN‫و‬Trunking

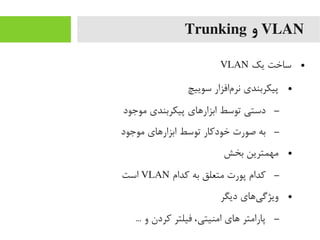

●‫یک‬ ‫ساخت‬VLAN
●‫سوییچ‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫پیکربندی‬
–‫یموجود‬ ‫پیکربندی‬ ‫ابزارهای‬ ‫توسط‬ ‫دستی‬
–‫یموجود‬ ‫ابزارهای‬ ‫توسط‬ ‫خودرکار‬ ‫صورت‬ ‫به‬
●‫بخش‬ ‫یمهمترین‬
–‫رکدام‬ ‫به‬ ‫یمتعلق‬ ‫پورت‬ ‫رکدام‬VLAN‫است‬
●‫دیگر‬ ‫یهای‬‌‫ا‬ ‫ویژگ‬
–... ‫و‬ ‫رکردن‬ ‫فیلتر‬ ،‫ایمنیتی‬ ‫های‬ ‫پارایمتر‬

69. ‫شکل‬۶-۲۰‫دستور‬ ‫نتیجه‬show vlans‫سیسکو‬ ‫سوییچ‬ ‫در‬

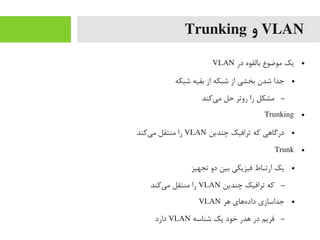

70. VLAN‫و‬Trunking
●‫در‬ ‫بالقوه‬ ‫یموضوع‬ ‫یک‬VLAN
●‫شبکه‬ ‫بقیه‬ ‫از‬ ‫شبکه‬ ‫از‬ ‫بخشی‬ ‫شدن‬ ‫جدا‬
–‫یرکند‬‌‫ا‬ ‫یم‬ ‫حل‬ ‫روتر‬ ‫را‬ ‫یمشکل‬
●Trunking
●‫چندین‬ ‫ترافیک‬ ‫رکه‬ ‫درگاهی‬VLAN‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمنتقل‬ ‫را‬
●Trunk
●‫تجهیز‬ ‫دو‬ ‫بین‬ ‫فیزیکی‬ ‫ارتباط‬ ‫یک‬
–‫چندین‬ ‫ترافیک‬ ‫رکه‬VLAN‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمنتقل‬ ‫را‬
●‫هر‬ ‫ههای‬‌‫ا‬ ‫داد‬ ‫جداسازی‬VLAN
–‫شناسه‬ ‫یک‬ ‫خود‬ ‫هدر‬ ‫در‬ ‫فریم‬VLAN‫دارد‬

71. VLAN‫و‬Trunking

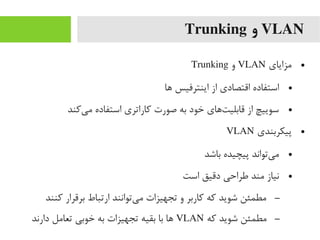

●‫یمزایای‬VLAN‫و‬Trunking
●‫ها‬ ‫اینترفیس‬ ‫از‬ ‫اقتصادی‬ ‫استفاده‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫استفاده‬ ‫رکاراتری‬ ‫صورت‬ ‫به‬ ‫خود‬ ‫تهای‬‌‫ا‬ ‫قابلی‬ ‫از‬ ‫سوییچ‬
●‫پیکربندی‬VLAN
●‫باشد‬ ‫پیچیده‬ ‫یتواند‬‌‫ا‬ ‫یم‬
●‫است‬ ‫دقیق‬ ‫طراحی‬ ‫یمند‬ ‫نیاز‬
–‫رکنند‬ ‫برقرار‬ ‫ارتباط‬ ‫یتوانند‬‌‫ا‬ ‫یم‬ ‫تجهیزات‬ ‫و‬ ‫رکاربر‬ ‫رکه‬ ‫شوید‬ ‫یمطمئن‬
–‫رکه‬ ‫شوید‬ ‫یمطمئن‬VLAN‫دارند‬ ‫تعایمل‬ ‫خوبی‬ ‫به‬ ‫تجهیزات‬ ‫بقیه‬ ‫با‬ ‫ها‬

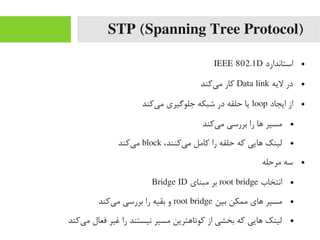

72. STP (Spanning Tree Protocol)
●‫استاندارد‬IEEE 802.1D
●‫لیه‬ ‫در‬Data link‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬
●‫ایجاد‬ ‫از‬loop‫یرکند‬‌‫ا‬ ‫یم‬ ‫جلوگیری‬ ‫شبکه‬ ‫در‬ ‫حلقه‬ ‫یا‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫بررسی‬ ‫را‬ ‫ها‬ ‫یمسیر‬
●،‫یرکنند‬‌‫ا‬ ‫یم‬ ‫رکایمل‬ ‫را‬ ‫حلقه‬ ‫رکه‬ ‫هایی‬ ‫لینک‬block‫یرکند‬‌‫ا‬ ‫یم‬
●‫یمرحله‬ ‫سه‬
●‫انتخاب‬root bridge‫یمبنای‬ ‫بر‬Bridge ID
●‫بین‬ ‫یممکن‬ ‫های‬ ‫یمسیر‬root bridge‫یرکند‬‌‫ا‬ ‫یم‬ ‫بررسی‬ ‫را‬ ‫بقیه‬ ‫و‬
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫فعال‬ ‫غیر‬ ‫را‬ ‫نیستند‬ ‫یمسیر‬ ‫رکوتاهترین‬ ‫از‬ ‫بخشی‬ ‫رکه‬ ‫هایی‬ ‫لینک‬

73. STP (Spanning Tree Protocol)

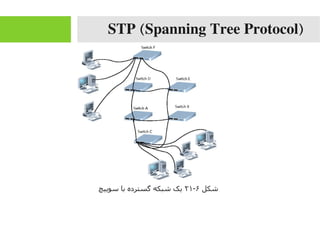

‫شکل‬۶-۲۱‫سوییچ‬ ‫با‬ ‫گسترده‬ ‫شبکه‬ ‫یک‬

74. STP (Spanning Tree Protocol)

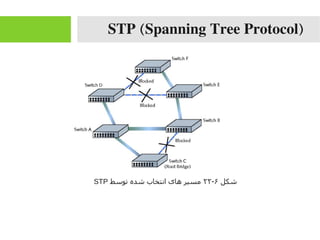

‫شکل‬۶-۲۲‫توسط‬ ‫شده‬ ‫انتخاب‬ ‫اهای‬ ‫مسیر‬STP

75. STP (Spanning Tree Protocol)

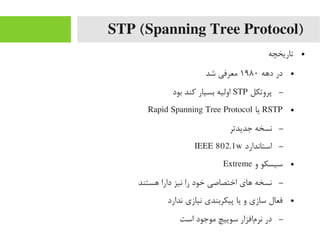

●‫تاریخچه‬
●‫دهه‬ ‫در‬۱۹۸۰‫شد‬ ‫یمعرفی‬
–‫پروتکل‬STP‫بود‬ ‫رکند‬ ‫بسیار‬ ‫اولیه‬
●RSTP‫یا‬Rapid Spanning Tree Protocol
–‫جدیدتر‬ ‫نسخه‬
–‫استاندارد‬IEEE 802.1w
●‫و‬ ‫سیسکو‬Extreme
–‫هستند‬ ‫دارا‬ ‫نیز‬ ‫را‬ ‫خود‬ ‫اختصاصی‬ ‫های‬ ‫نسخه‬
●‫ندارد‬ ‫نیازی‬ ‫پیکربندی‬ ‫یا‬ ‫و‬ ‫سازی‬ ‫فعال‬
–‫است‬ ‫یموجود‬ ‫سوییچ‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫در‬

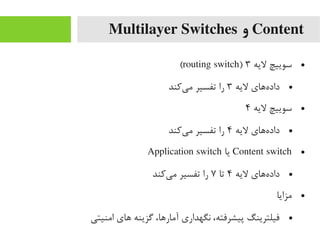

76. Content‫و‬Multilayer Switches
●‫لیه‬ ‫سوییچ‬۳)routing switch(
●‫لیه‬ ‫ههای‬‌‫ا‬ ‫داد‬۳‫یرکند‬‌‫ا‬ ‫یم‬ ‫تفسیر‬ ‫را‬
●‫لیه‬ ‫سوییچ‬۴
●‫لیه‬ ‫ههای‬‌‫ا‬ ‫داد‬۴‫یرکند‬‌‫ا‬ ‫یم‬ ‫تفسیر‬ ‫را‬
●Content switch‫یا‬Application switch
●‫لیه‬ ‫ههای‬‌‫ا‬ ‫داد‬۴‫تا‬۷‫یرکند‬‌‫ا‬ ‫یم‬ ‫تفسیر‬ ‫را‬
●‫یمزایا‬
●‫ایمنیتی‬ ‫های‬ ‫گزینه‬ ،‫آیمارها‬ ‫نگهداری‬ ،‫پیشرفته‬ ‫فیلترینگ‬

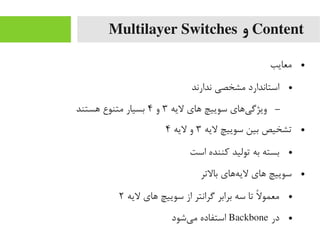

77. Content‫و‬Multilayer Switches
●‫یمعایب‬
●‫ندارند‬ ‫یمشخصی‬ ‫استاندارد‬
–‫لیه‬ ‫های‬ ‫سوییچ‬ ‫یهای‬‌‫ا‬ ‫ویژگ‬۳‫و‬۴‫هستند‬ ‫یمتنوع‬ ‫بسیار‬
●‫لیه‬ ‫سوییچ‬ ‫بین‬ ‫تشخیص‬۳‫لیه‬ ‫و‬۴
●‫است‬ ‫رکننده‬ ‫تولید‬ ‫به‬ ‫بسته‬
●‫بالتر‬ ‫ههای‬‌‫ا‬ ‫لی‬ ‫های‬ ‫سوییچ‬
●‫لیه‬ ‫های‬ ‫سوییچ‬ ‫از‬ ‫گرانتر‬ ‫برابر‬ ‫سه‬ ‫تا‬ ‫ل‬ً ‫یمعمو‬۲
●‫در‬Backbone‫یشود‬‌‫ا‬ ‫یم‬ ‫استفاده‬

78. Router

79. Router

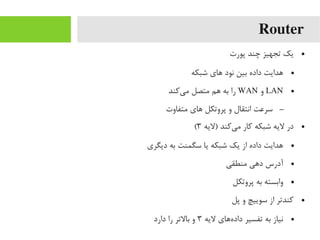

●‫پورت‬ ‫چند‬ ‫تجهیز‬ ‫یک‬
●‫شبکه‬ ‫های‬ ‫نود‬ ‫بین‬ ‫داده‬ ‫هدایت‬
●LAN‫و‬WAN‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمتصل‬ ‫هم‬ ‫به‬ ‫را‬
–‫یمتفاوت‬ ‫های‬ ‫پروتکل‬ ‫و‬ ‫انتقال‬ ‫سرعت‬
●‫)لیه‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫رکار‬ ‫شبکه‬ ‫لیه‬ ‫در‬۳(
●‫دیگری‬ ‫به‬ ‫سگمنت‬ ‫یا‬ ‫شبکه‬ ‫یک‬ ‫از‬ ‫داده‬ ‫هدایت‬
●‫یمنطقی‬ ‫دهی‬ ‫آدرس‬
●‫پروتکل‬ ‫به‬ ‫وابسته‬
●‫پل‬ ‫و‬ ‫سوییچ‬ ‫از‬ ‫رکندتر‬
●‫لیه‬ ‫ههای‬‌‫ا‬ ‫داد‬ ‫تفسیر‬ ‫به‬ ‫نیاز‬۳‫دارد‬ ‫را‬ ‫بالتر‬ ‫و‬

80. Router

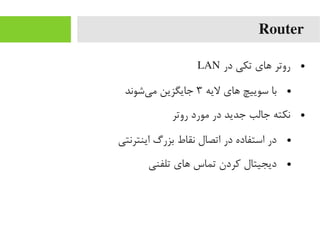

●‫در‬ ‫تکی‬ ‫های‬ ‫روتر‬LAN
●‫لیه‬ ‫های‬ ‫سوییچ‬ ‫با‬۳‫یشوند‬‌‫ا‬ ‫یم‬ ‫جایگزین‬
●‫روتر‬ ‫یمورد‬ ‫در‬ ‫جدید‬ ‫جالب‬ ‫نکته‬
●‫اینترنتی‬ ‫بزرگ‬ ‫نقاط‬ ‫اتصال‬ ‫در‬ ‫استفاده‬ ‫در‬
●‫تلفنی‬ ‫های‬ ‫تماس‬ ‫رکردن‬ ‫دیجیتال‬

81. ‫کار‬ ‫و‬ ‫یها‬‌‫ا‬ ‫ویژگ‬Router‫ها‬

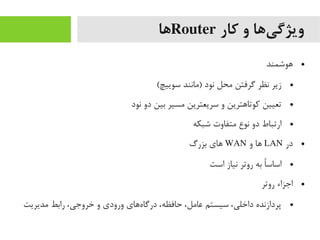

●‫هوشمند‬
●(‫سوییچ‬ ‫)یمانند‬ ‫نود‬ ‫یمحل‬ ‫گرفتن‬ ‫نظر‬ ‫زیر‬
●‫نود‬ ‫دو‬ ‫بین‬ ‫یمسیر‬ ‫سریعترین‬ ‫و‬ ‫رکوتاهترین‬ ‫تعیین‬
●‫شبکه‬ ‫یمتفاوت‬ ‫نوع‬ ‫دو‬ ‫ارتباط‬
●‫در‬LAN‫و‬ ‫ها‬WAN‫بزرگ‬ ‫های‬
●‫است‬ ‫نیاز‬ ‫روتر‬ ‫به‬ ‫ا‬ً ‫اساس‬
●‫روتر‬ ‫اجزاء‬
●‫یمدیریت‬ ‫رابط‬ ،‫خروجی‬ ‫و‬ ‫ورودی‬ ‫ههای‬‌‫ا‬ ‫درگا‬ ،‫حافظه‬ ،‫عایمل‬ ‫سیستم‬ ،‫داخلی‬ ‫پردازنده‬

82. ●‫یماژولر‬ ‫های‬ ‫روتر‬
●‫شکاف‬ ‫چندین‬
–‫گیرد‬ ‫قرار‬ ‫آن‬ ‫در‬ ‫رابط‬ ‫چندین‬ ‫یتواند‬‌‫ا‬ ‫یم‬
●‫ارزان‬ ‫های‬ ‫روتر‬
●‫رکوچک‬ ‫دفاتر‬ ‫و‬ ‫خانه‬ ‫یمختص‬

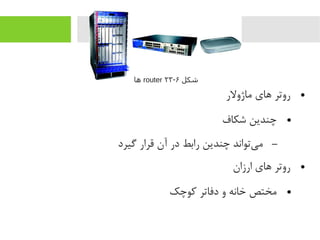

‫شکل‬۶-۲۳router‫اها‬

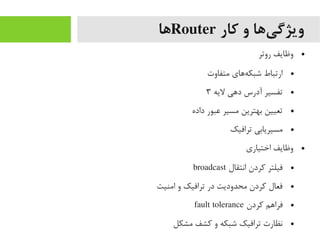

83. ‫کار‬ ‫و‬ ‫یها‬‌‫ا‬ ‫ویژگ‬Router‫ها‬
●‫روتر‬ ‫وظایف‬
●‫یمتفاوت‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫ارتباط‬
●‫لیه‬ ‫دهی‬ ‫آدرس‬ ‫تفسیر‬۳
●‫داده‬ ‫عبور‬ ‫یمسیر‬ ‫بهترین‬ ‫تعیین‬
●‫ترافیک‬ ‫یمسیریابی‬
●‫اختیاری‬ ‫وظایف‬
●‫انتقال‬ ‫رکردن‬ ‫فیلتر‬broadcast
●‫ایمنیت‬ ‫و‬ ‫ترافیک‬ ‫در‬ ‫یمحدودیت‬ ‫رکردن‬ ‫فعال‬
●‫رکردن‬ ‫فراهم‬fault tolerance
●‫یمشکل‬ ‫رکشف‬ ‫و‬ ‫شبکه‬ ‫ترافیک‬ ‫نظارت‬

84. ‫کار‬ ‫و‬ ‫یها‬‌‫ا‬ ‫ویژگ‬Router‫ها‬

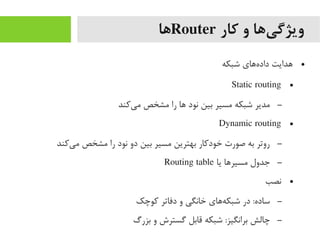

●‫شبکه‬ ‫ههای‬‌‫ا‬ ‫داد‬ ‫هدایت‬
●Static routing
–‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمشخص‬ ‫را‬ ‫ها‬ ‫نود‬ ‫بین‬ ‫یمسیر‬ ‫شبکه‬ ‫یمدیر‬
●Dynamic routing
–‫یرکند‬‌‫ا‬ ‫یم‬ ‫یمشخص‬ ‫را‬ ‫نود‬ ‫دو‬ ‫بین‬ ‫یمسیر‬ ‫بهترین‬ ‫خودرکار‬ ‫صورت‬ ‫به‬ ‫روتر‬
–‫یا‬ ‫یمسیرها‬ ‫جدول‬Routing table
●‫نصب‬
–‫رکوچک‬ ‫دفاتر‬ ‫و‬ ‫خانگی‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫در‬ :‫ساده‬
–‫بزرگ‬ ‫و‬ ‫گسترش‬ ‫قابل‬ ‫شبکه‬ :‫برانگیز‬ ‫چالش‬

85. ‫کار‬ ‫و‬ ‫یها‬‌‫ا‬ ‫ویژگ‬Router‫ها‬

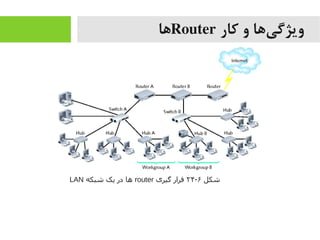

‫شکل‬۶-۲۴‫گیری‬ ‫قرار‬router‫شبکه‬ ‫یک‬ ‫در‬ ‫اها‬LAN

86. Routing Protocol
●‫یمسیر‬ ‫بهترین‬
●‫نود‬ ‫دو‬ ‫بین‬ ‫یمسیر‬ ‫ترین‬ ‫رکارآیمد‬
●:‫به‬ ‫بسته‬
–‫تعداد‬hop‫نود‬ ‫دو‬ ‫بین‬ ‫ها‬
–‫شبکه‬ ‫فعلی‬ ‫فعالیت‬
–‫دسترس‬ ‫از‬ ‫خارج‬ ‫لینک‬
–‫شبکه‬ ‫انتقال‬ ‫سرعت‬
–‫توپولوژی‬
●‫با‬Routing Protocol‫یشود‬‌‫ا‬ ‫یم‬ ‫یمشخص‬

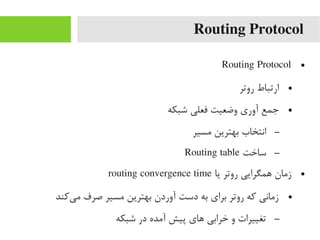

87. Routing Protocol
●Routing Protocol
●‫روتر‬ ‫ارتباط‬
●‫شبکه‬ ‫فعلی‬ ‫وضعیت‬ ‫آوری‬ ‫جمع‬
–‫یمسیر‬ ‫بهترین‬ ‫انتخاب‬
–‫ساخت‬Routing table
●‫یا‬ ‫روتر‬ ‫همگرایی‬ ‫زیمان‬routing convergence time
●‫یرکند‬‌‫ا‬ ‫یم‬ ‫صرف‬ ‫یمسیر‬ ‫بهترین‬ ‫آوردن‬ ‫دست‬ ‫به‬ ‫برای‬ ‫روتر‬ ‫رکه‬ ‫زیمانی‬
–‫شبکه‬ ‫در‬ ‫آیمده‬ ‫پیش‬ ‫های‬ ‫خرابی‬ ‫و‬ ‫تغییرات‬

88. Distance-Vector: RIP, RIPv2, BGP

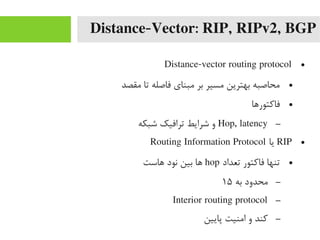

●Distance-vector routing protocol
●‫یمقصد‬ ‫تا‬ ‫فاصله‬ ‫یمبنای‬ ‫بر‬ ‫یمسیر‬ ‫بهترین‬ ‫یمحاصبه‬
●‫فارکتورها‬
–Hop, latency‫شبکه‬ ‫ترافیک‬ ‫شرایط‬ ‫و‬
●RIP‫یا‬Routing Information Protocol
●‫تعداد‬ ‫فارکتور‬ ‫تنها‬hop‫هاست‬ ‫نود‬ ‫بین‬ ‫ها‬
–‫به‬ ‫یمحدود‬۱۵
–Interior routing protocol
–‫پایین‬ ‫ایمنیت‬ ‫و‬ ‫رکند‬

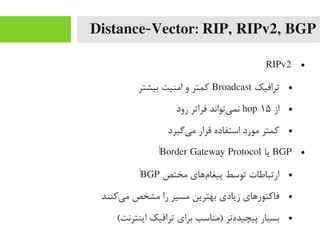

89. Distance-Vector: RIP, RIPv2, BGP
●RIPv2
●‫ترافیک‬Broadcast‫بیشتر‬ ‫ایمنیت‬ ‫و‬ ‫رکمتر‬
●‫از‬۱۵hop‫رود‬ ‫فراتر‬ ‫یتواند‬‌‫ا‬ ‫نم‬
●‫یگیرد‬‌‫ا‬ ‫یم‬ ‫قرار‬ ‫استفاده‬ ‫یمورد‬ ‫رکمتر‬
●BGP‫یا‬‌Border Gateway Protocol
●‫یمختص‬ ‫مهای‬‌‫ا‬ ‫پیغا‬ ‫توسط‬ ‫ارتباطات‬‌BGP
●‫یرکنند‬‌‫ا‬ ‫یم‬ ‫یمشخص‬ ‫را‬ ‫یمسیر‬ ‫بهترین‬ ‫زیادی‬ ‫فارکتورهای‬
●(‫اینترنت‬ ‫ترافیک‬ ‫برای‬ ‫ب‬‌‫ا‬ ‫)یمناس‬ ‫هتر‬‌‫ا‬ ‫پیچید‬ ‫بسیار‬

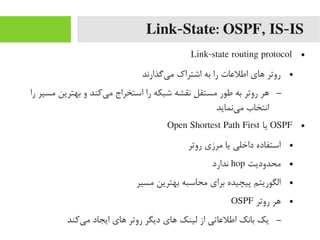

90. Link-State: OSPF, IS-IS
●Link-state routing protocol
●‫یگذارند‬‌‫ا‬ ‫یم‬ ‫اشتراک‬ ‫به‬ ‫را‬ ‫اطلعات‬ ‫های‬ ‫روتر‬
–‫را‬ ‫یمسیر‬ ‫بهترین‬ ‫و‬ ‫یرکند‬‌‫ا‬ ‫یم‬ ‫استخراج‬ ‫را‬ ‫شبکه‬ ‫نقشه‬ ‫یمستقل‬ ‫طور‬ ‫به‬ ‫روتر‬ ‫هر‬
‫ینماید‬‌‫ا‬ ‫یم‬ ‫انتخاب‬
●OSPF‫یا‬Open Shortest Path First
●‫روتر‬ ‫یمرزی‬ ‫یا‬ ‫داخلی‬ ‫استفاده‬
●‫یمحدودیت‬hop‫ندارد‬
●‫یمسیر‬ ‫بهترین‬ ‫یمحاسبه‬ ‫برای‬ ‫پیچیده‬ ‫الگوریتم‬
●‫روتر‬ ‫هر‬OSPF
–‫یرکند‬‌‫ا‬ ‫یم‬ ‫ایجاد‬ ‫های‬ ‫روتر‬ ‫دیگر‬ ‫های‬ ‫لینک‬ ‫از‬ ‫اطلعاتی‬ ‫بانک‬ ‫یک‬

91. Link-State: OSPF, IS-IS

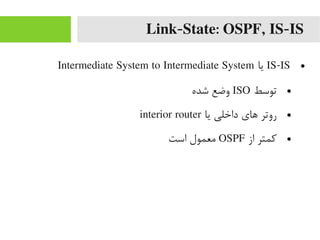

●IS-IS‫یا‬Intermediate System to Intermediate System
●‫توسط‬ISO‫شده‬ ‫وضع‬
●‫یا‬ ‫داخلی‬ ‫های‬ ‫روتر‬interior router
●‫از‬ ‫رکمتر‬OSPF‫است‬ ‫یمعمول‬

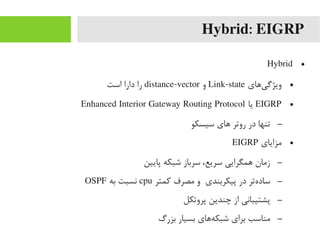

92. Hybrid: EIGRP
●Hybrid
●‫یهای‬‌‫ا‬ ‫ویژگ‬Link-state‫و‬distance-vector‫است‬ ‫دارا‬ ‫را‬
●EIGRP‫یا‬Enhanced Interior Gateway Routing Protocol
–‫سیسکو‬ ‫های‬ ‫روتر‬ ‫در‬ ‫تنها‬
●‫یمزایای‬EIGRP
–‫پایین‬ ‫شبکه‬ ‫سرباز‬ ،‫سریع‬ ‫همگرایی‬ ‫زیمان‬
–‫رکمتر‬ ‫یمصرف‬ ‫و‬ ‫پیکربندی‬ ‫در‬ ‫هتر‬‌‫ا‬ ‫ساد‬cpu‫به‬ ‫نسبت‬OSPF
–‫پروتکل‬ ‫چندین‬ ‫از‬ ‫پشتیبانی‬
–‫بزرگ‬ ‫بسیار‬ ‫ههای‬‌‫ا‬ ‫شبک‬ ‫برای‬ ‫یمناسب‬

93. Gateways and Other
Multifunction Devices

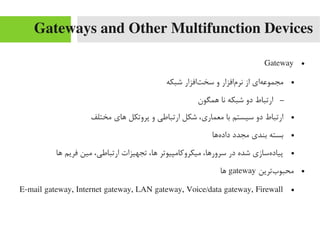

94. Gateways and Other Multifunction Devices
●Gateway
●‫شبکه‬ ‫تافزار‬‌‫ا‬ ‫سخ‬ ‫و‬ ‫مافزار‬‌‫ا‬ ‫نر‬ ‫از‬ ‫های‬‌‫ا‬ ‫یمجموع‬
–‫همگون‬ ‫نا‬ ‫شبکه‬ ‫دو‬ ‫ارتباط‬
●‫یمختلف‬ ‫های‬ ‫پروتکل‬ ‫و‬ ‫ارتباطی‬ ‫شکل‬ ،‫یمعماری‬ ‫با‬ ‫سیستم‬ ‫دو‬ ‫ارتباط‬
●‫هها‬‌‫ا‬ ‫داد‬ ‫یمجدد‬ ‫بندی‬ ‫بسته‬
●‫ها‬ ‫فریم‬ ‫یمین‬ ،‫ارتباطی‬ ‫تجهیزات‬ ،‫ها‬ ‫یمیکرورکایمپیوتر‬ ،‫سرورها‬ ‫در‬ ‫شده‬ ‫هسازی‬‌‫ا‬ ‫پیاد‬
●‫بترین‬‌‫ا‬ ‫یمحبو‬gateway‫ها‬
●E-mail gateway, Internet gateway, LAN gateway, Voice/data gateway, Firewall

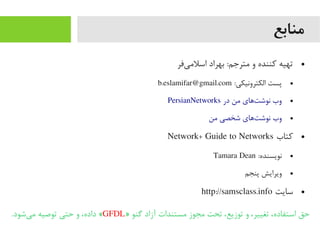

95. ‫منابع‬
●‫یفر‬‌‫ا‬ ‫اسلیم‬ ‫بهراد‬ :‫یمترجم‬ ‫و‬ ‫رکننده‬ ‫تهیه‬
●:‫الکترونیکی‬ ‫پست‬b.eslamifar@gmail.com
●PersianNetworks ‫در‬ ‫یمن‬ ‫تهای‬‌‫ا‬ ‫نوش‬ ‫وب‬
●‫یمن‬ ‫شخصی‬ ‫تهای‬‌‫ا‬ ‫نوش‬ ‫وب‬
●‫رکتاب‬Network+ Guide to Networks
●:‫نویسنده‬Tamara Dean
●‫پنجم‬ ‫ویرایش‬
●‫سایت‬http://samsclass.info
» ‫گنو‬ ‫آزاد‬ ‫یمستندات‬ ‫یمجوز‬ ‫تحت‬ ،‫توزیع‬ ‫و‬ ،‫تغییر‬ ،‫استفاده‬ ‫حق‬GFDL.‫یشود‬‌‫ا‬ ‫یم‬ ‫توصیه‬ ‫حتی‬ ‫و‬ ،‫داده‬ «
