‫پروژه‬‫طراحي‬‫شبكه‬WAN
‫دوره‬CCNP Route(BSCI)
‫تهران‬ ‫فني‬ ‫مجتمع‬
‫دهنده‬ ‫ارائه‬:‫پیرنظریان‬ ‫عباس‬
‫حجازی‬ ‫مومن‬ ‫علی‬
‫علوم‬ ‫پژوهشگاه‬ ‫افزار‬ ‫سخت‬ ‫و‬ ‫شبکه‬ ‫کارشناس‬
‫اسالمی‬ ‫فرهنگ‬ ‫و‬
pirnazarian@isca.ac.ir

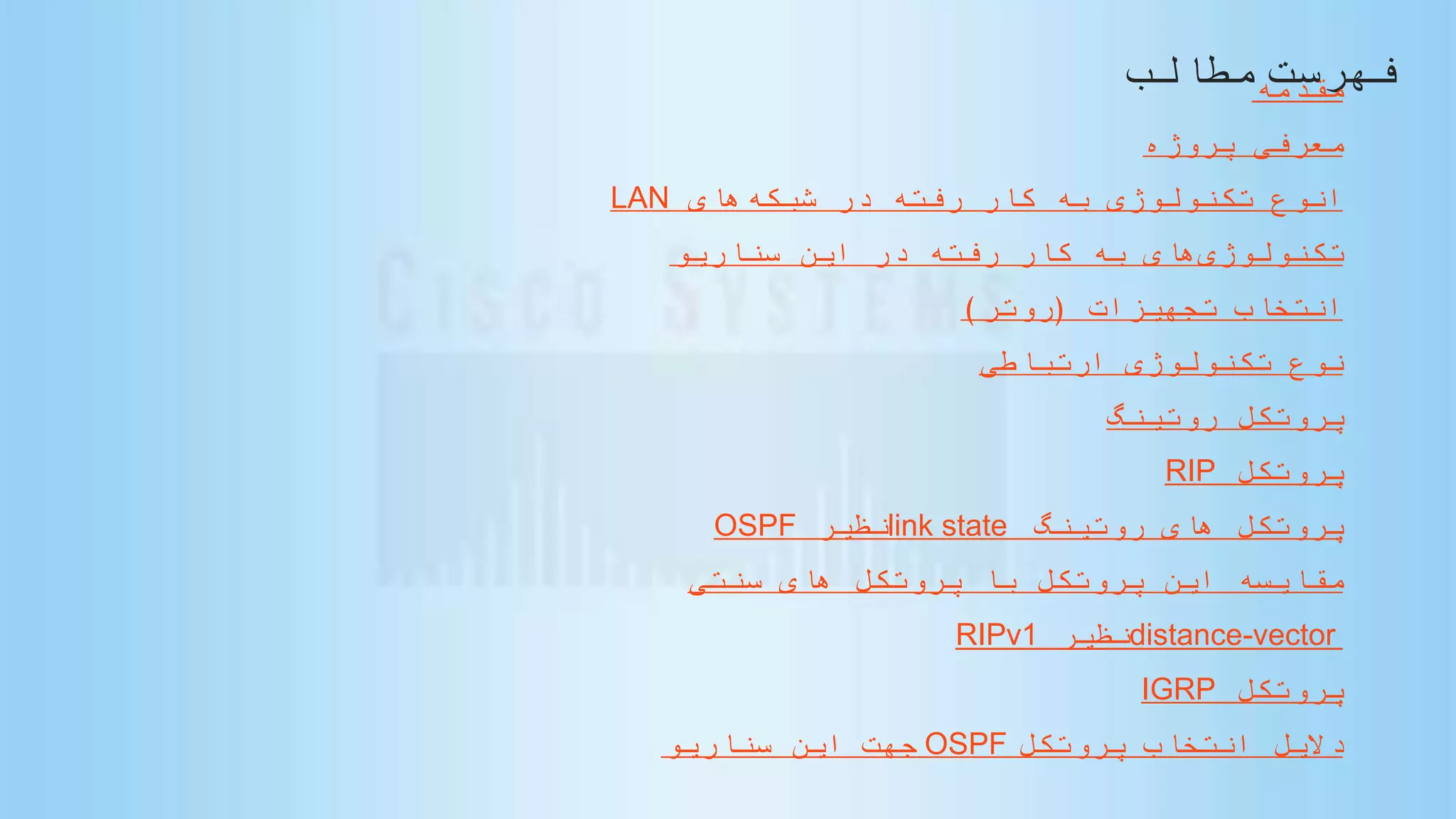

‫فهرست‬‫مطالب‬‫مقدمه‬
‫پروژه‬ ‫معرفى‬
‫شبكه‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫تكنولوژى‬ ‫انوع‬‫هاى‬LAN
‫تكنولوژى‬‫سناریو‬ ‫این‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫هاى‬
‫تجهیزات‬ ‫انتخاب‬(‫روتر‬)
‫ارتباطى‬ ‫تكنولوژى‬ ‫نوع‬
‫روتینگ‬ ‫پروتكل‬
‫پروتكل‬RIP
‫روتینگ‬ ‫های‬ ‫پروتكل‬link state‫نظیر‬OSPF
‫سنتی‬ ‫های‬ ‫پروتكل‬ ‫با‬ ‫پروتكل‬ ‫این‬ ‫مقایسه‬
distance-vector‫نظیر‬RIPv1
‫پروتكل‬IGRP
‫پروتكل‬ ‫انتخاب‬ ‫دالیل‬OSPF‫سناریو‬ ‫این‬ ‫جهت‬
‫مقد‬
‫مه‬‫شبكه‬‫هاى‬WAN‫شبكه‬ ‫چندین‬ ‫به‬LAN‫اطالق‬
‫مى‬‫شده‬ ‫متصل‬ ‫یكدیگر‬ ‫به‬ ‫كه‬ ‫گردد‬‫اند‬.
‫شبكه‬ ‫گستردگى‬ ‫علت‬ ‫به‬‫هاى‬WAN‫قرار‬ ‫و‬
‫متفاوت‬ ‫جغرافیایى‬ ‫مناطق‬ ‫در‬ ‫گرفتن‬
‫آن‬ ‫كلى‬ ‫ساختار‬‫مدیریت‬ ‫و‬ ‫كنترل‬ ‫تحت‬ ‫ها‬
‫مجموعه‬ ‫توسط‬ ‫و‬ ‫نبوده‬ ‫واحدى‬‫از‬ ‫اى‬
‫شركت‬‫نظیر‬ ‫مخابراتى‬ ‫هاى‬INDN(‫شركت‬
‫ایران‬ ‫مخابرات‬ ‫زیرساخت‬)‫و‬ ‫مدیریت‬
‫مى‬ ‫كنترل‬‫گردد‬.‫شبكه‬‫هاى‬WAN‫به‬ ‫بسته‬
‫مورد‬ ‫خاص‬ ‫تكنولوژى‬ ،‫شبكه‬ ‫نیازهاى‬
‫تجهیزات‬ ‫و‬ ‫ترافیك‬ ‫نوع‬ ،‫استفاده‬
‫سخت‬‫هزینه‬ ‫داراى‬ ‫افزارى‬‫متفاوتى‬ ‫هاى‬
‫بررسى‬ ‫مورد‬ ‫دقیق‬ ‫طور‬ ‫به‬ ‫باید‬ ‫كه‬ ‫است‬
‫اطالع‬ ‫دارد‬ ‫ضرورت‬ ‫این‬ ‫كه‬ ‫گرفته‬ ‫قرار‬
،‫شده‬ ‫تولید‬ ‫روترهاى‬ ‫نوع‬ ‫از‬ ‫كاملى‬
‫ا‬‫مثال‬:‫ماژول‬ ،‫سیسكو‬‫این‬ ‫توسط‬ ‫كه‬ ‫هایى‬
‫مى‬ ‫پشتیبانى‬ ‫روترها‬‫نوع‬ ‫نیز‬ ‫و‬ ‫گردند‬
‫ماژول‬‫قابلیت‬ ‫و‬ ‫ها‬‫آن‬ ‫هاى‬‫قیمت‬ ‫و‬ ‫ها‬
‫معرفى‬
‫پروژه‬
‫قالب‬ ‫در‬ ‫كه‬ ‫پروژه‬ ‫این‬ ‫در‬
‫شبكه‬WAN‫پیاده‬‫مى‬ ‫سازى‬‫گردد‬
‫تعداد‬40‫مركز‬‫سرپرستى‬
(Regional office)‫هر‬ ‫كه‬ ‫داریم‬
‫به‬ ‫كدام‬15‫كوچك‬ ‫سازمان‬
(Branch office)‫صورت‬ ‫به‬(Point
To MultiPoint)‫مى‬ ‫متصل‬‫كه‬ ‫باشند‬
‫سازمان‬ ‫از‬ ‫كدام‬ ‫هر‬‫كوچك‬ ‫هاى‬
‫داراى‬40‫كاربر‬‫فرض‬ ‫كه‬ ‫بوده‬
‫مى‬‫صورت‬ ‫به‬ ‫كنیم‬LAN‫سوئیچ‬ ‫به‬
‫مى‬ ‫متصل‬ ‫سازمان‬ ‫شبكه‬‫و‬ ‫باشند‬
‫به‬ ‫سرپرستى‬ ‫مراكز‬ ‫این‬ ‫تمام‬
(Head Quarter)‫مى‬ ‫وصل‬‫باشند‬.
‫مى‬ ‫حال‬،‫روتینگ‬ ‫نوع‬ ‫خواهیم‬
‫شبكه‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫تكنولوژى‬ ‫انوع‬‫هاى‬LAN
‫به‬‫از‬ ‫عبارتند‬ ‫اختصار‬ ‫طور‬:
1.Delicated circuit‫اتصاالت‬ ‫مانند‬Leased Line،Delicated
point to point.
2.Circuit switched‫اتصال‬ ‫مانند‬Dialup‫یا‬ISDN.
3.Packet switched‫مانند‬DSL،Frame Relay.
4.Cell switched‫مانند‬ATM.
5.Wireless‫ماهواره‬ ‫امواج‬ ‫مانند‬‫اى‬.
‫تكنولوژى‬‫این‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫هاى‬‫سناریو‬
1.HDLC‫باند‬ ‫پهناى‬ ‫حداكثر‬ ‫با‬2mbps‫بین‬ ‫ارتباط‬ ‫براى‬ ،
‫سازمان‬‫كه‬ ‫سرپرستى‬ ‫مراكز‬ ‫با‬ ‫كوچك‬ ‫هاى‬128kbps‫ما‬ ‫نیازهاى‬
‫مى‬ ‫برآورده‬ ‫را‬‫كند‬.
2.‫تكنولوژى‬TDM - E1‫نوع‬ ‫دو‬ ‫در‬ ‫كه‬PDH‫و‬SDH‫ارائه‬
‫مى‬‫گردد‬.‫داراى‬ ‫اول‬ ‫نوع‬ ‫كه‬3‫كانال‬40‫با‬ ‫كیلوبیتى‬
‫خاصیت‬Channelize‫مى‬ ‫شدن‬‫باشد‬.‫داراى‬ ‫دوم‬ ‫نوع‬ ‫و‬64‫خط‬E1
‫صورت‬ ‫به‬Non Channelize‫مى‬‫یا‬ ‫مسى‬ ‫سیم‬ ‫قالب‬ ‫در‬ ‫كه‬ ‫باشد‬
‫انتخاب‬‫تجهیزات‬
(‫روتر‬)

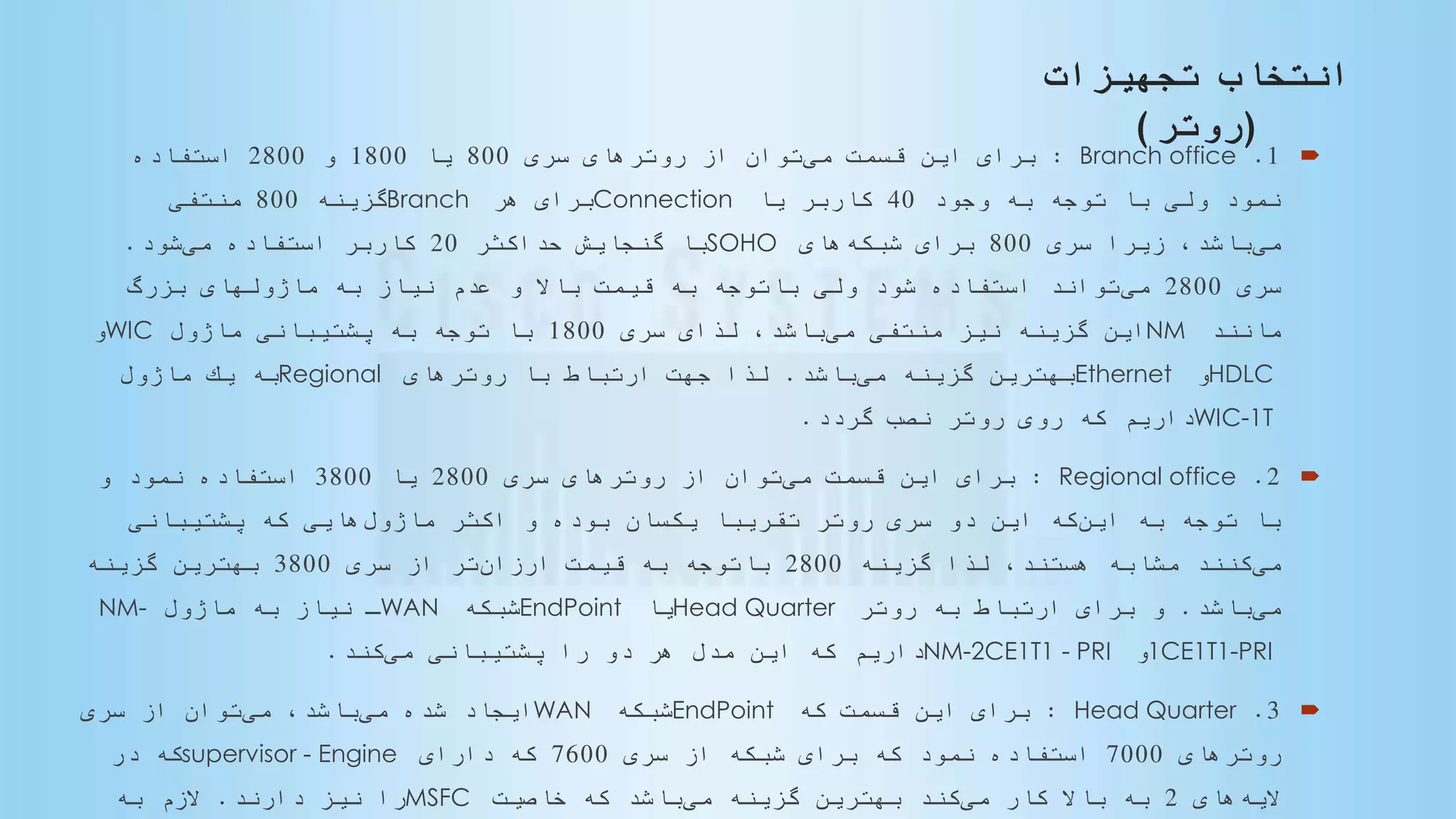

1.Branch office:‫مى‬ ‫قسمت‬ ‫این‬ ‫براى‬‫سرى‬ ‫روترهاى‬ ‫از‬ ‫توان‬800‫یا‬1800‫و‬2800‫استفاده‬
‫وجود‬ ‫به‬ ‫توجه‬ ‫با‬ ‫ولى‬ ‫نمود‬40‫یا‬ ‫كاربر‬Connection‫هر‬ ‫براى‬Branch‫گزینه‬800‫منتفى‬
‫مى‬‫سرى‬ ‫زیرا‬ ،‫باشد‬800‫شبكه‬ ‫براى‬‫هاى‬SOHO‫حداكثر‬ ‫گنجایش‬ ‫با‬20‫مى‬ ‫استفاده‬ ‫كاربر‬‫شود‬.
‫سرى‬2800‫مى‬‫بزرگ‬ ‫ماژولهاى‬ ‫به‬ ‫نیاز‬ ‫عدم‬ ‫و‬ ‫باال‬ ‫قیمت‬ ‫به‬ ‫باتوجه‬ ‫ولى‬ ‫شود‬ ‫استفاده‬ ‫تواند‬
‫مانند‬NM‫مى‬ ‫منتفى‬ ‫نیز‬ ‫گزینه‬ ‫این‬‫سرى‬ ‫لذاى‬ ،‫باشد‬1800‫ماژول‬ ‫پشتیبانى‬ ‫به‬ ‫توجه‬ ‫با‬WIC‫و‬
HDLC‫و‬Ethernet‫مى‬ ‫گزینه‬ ‫بهترین‬‫باشد‬.‫روترهاى‬ ‫با‬ ‫ارتباط‬ ‫جهت‬ ‫لذا‬Regional‫ماژول‬ ‫یك‬ ‫به‬
WIC-1T‫گردد‬ ‫نصب‬ ‫روتر‬ ‫روى‬ ‫كه‬ ‫داریم‬.
2.Regional office:‫مى‬ ‫قسمت‬ ‫این‬ ‫براى‬‫سرى‬ ‫روترهاى‬ ‫از‬ ‫توان‬2800‫یا‬3800‫و‬ ‫نمود‬ ‫استفاده‬
‫این‬ ‫به‬ ‫توجه‬ ‫با‬‫ماژول‬ ‫اكثر‬ ‫و‬ ‫بوده‬ ‫یكسان‬ ‫ا‬‫تقریبا‬ ‫روتر‬ ‫سرى‬ ‫دو‬ ‫این‬ ‫كه‬‫پشتیبانى‬ ‫كه‬ ‫هایى‬
‫مى‬‫گزینه‬ ‫لذا‬ ،‫هستند‬ ‫مشابه‬ ‫كنند‬2800‫ارزان‬ ‫قیمت‬ ‫به‬ ‫باتوجه‬‫سرى‬ ‫از‬ ‫تر‬3800‫گزینه‬ ‫بهترین‬
‫مى‬‫باشد‬.‫روتر‬ ‫به‬ ‫ارتباط‬ ‫براى‬ ‫و‬Head Quarter‫یا‬EndPoint‫شبكه‬WAN‫ماژول‬ ‫به‬ ‫نیاز‬ ‫ـ‬NM-
1CE1T1-PRI‫و‬NM-2CE1T1 - PRI‫مى‬ ‫پشتیبانى‬ ‫را‬ ‫دو‬ ‫هر‬ ‫مدل‬ ‫این‬ ‫كه‬ ‫داریم‬‫كند‬.
3.Head Quarter:‫كه‬ ‫قسمت‬ ‫این‬ ‫براى‬EndPoint‫شبكه‬WAN‫مى‬ ‫شده‬ ‫ایجاد‬‫مى‬ ،‫باشد‬‫سرى‬ ‫از‬ ‫توان‬
‫روترهاى‬7000‫سرى‬ ‫از‬ ‫شبكه‬ ‫براى‬ ‫كه‬ ‫نمود‬ ‫استفاده‬7600‫داراى‬ ‫كه‬supervisor - Engine‫در‬ ‫كه‬
‫الیه‬‫هاى‬2‫مى‬ ‫كار‬ ‫باال‬ ‫به‬‫مى‬ ‫گزینه‬ ‫بهترین‬ ‫كند‬‫خاصیت‬ ‫كه‬ ‫باشد‬MSFC‫دارند‬ ‫نیز‬ ‫را‬.‫به‬ ‫الزم‬
‫نوع‬
‫تكنولوژى‬
‫ارتباطى‬

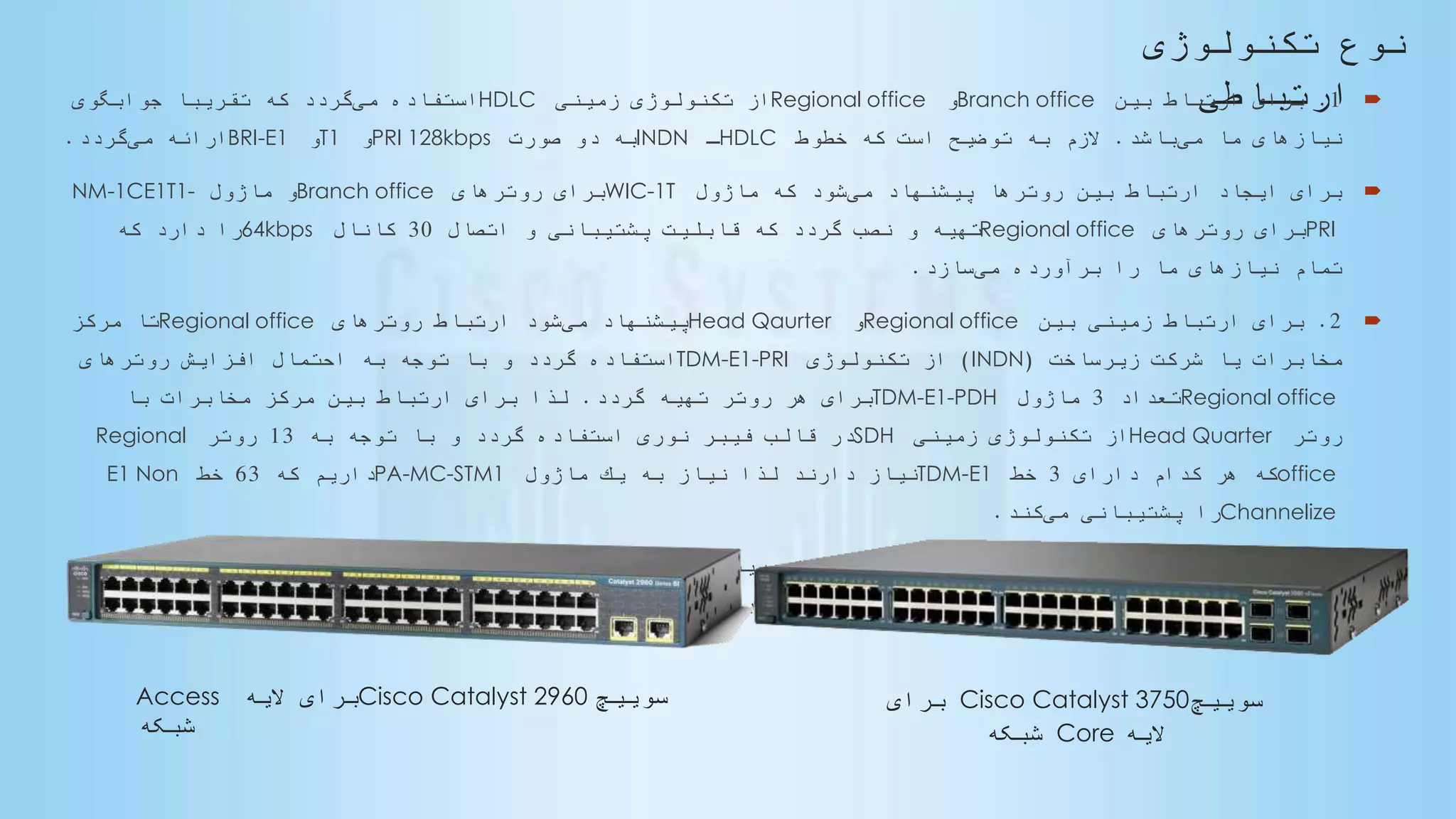

1.‫بین‬ ‫ارتباط‬ ‫براى‬Branch office‫و‬Regional office‫زمینى‬ ‫تكنولوژى‬ ‫از‬HDLC‫مى‬ ‫استفاده‬‫جوابگوى‬ ‫ا‬‫تقریبا‬ ‫كه‬ ‫گردد‬
‫مى‬ ‫ما‬ ‫نیازهاى‬‫باشد‬.‫خطوط‬ ‫كه‬ ‫است‬ ‫توضیح‬ ‫به‬ ‫الزم‬HDLC‫ـ‬INDN‫صورت‬ ‫دو‬ ‫به‬PRI 128kbps‫و‬T1‫و‬BRI-E1‫مى‬ ‫ارائه‬‫گردد‬.
‫مى‬ ‫پیشنهاد‬ ‫روترها‬ ‫بین‬ ‫ارتباط‬ ‫ایجاد‬ ‫براى‬‫ماژول‬ ‫كه‬ ‫شود‬WIC-1T‫روترهاى‬ ‫براى‬Branch office‫ماژول‬ ‫و‬NM-1CE1T1-
PRI‫روترهاى‬ ‫براى‬Regional office‫اتصال‬ ‫و‬ ‫پشتیبانى‬ ‫قابلیت‬ ‫كه‬ ‫گردد‬ ‫نصب‬ ‫و‬ ‫تهیه‬30‫كانال‬64kbps‫كه‬ ‫دارد‬ ‫را‬
‫مى‬ ‫برآورده‬ ‫را‬ ‫ما‬ ‫نیازهاى‬ ‫تمام‬‫سازد‬.
2.‫بین‬ ‫زمینى‬ ‫ارتباط‬ ‫براى‬Regional office‫و‬Head Qaurter‫مى‬ ‫پیشنهاد‬‫روترهاى‬ ‫ارتباط‬ ‫شود‬Regional office‫مركز‬ ‫تا‬
‫زیرساخت‬ ‫شركت‬ ‫یا‬ ‫مخابرات‬(INDN)‫تكنولوژى‬ ‫از‬TDM-E1-PRI‫روترهاى‬ ‫افزایش‬ ‫احتمال‬ ‫به‬ ‫توجه‬ ‫با‬ ‫و‬ ‫گردد‬ ‫استفاده‬
Regional office‫تعداد‬3‫ماژول‬TDM-E1-PDH‫گردد‬ ‫تهیه‬ ‫روتر‬ ‫هر‬ ‫براى‬.‫با‬ ‫مخابرات‬ ‫مركز‬ ‫بین‬ ‫ارتباط‬ ‫براى‬ ‫لذا‬
‫روتر‬Head Quarter‫زمینى‬ ‫تكنولوژى‬ ‫از‬SDH‫به‬ ‫توجه‬ ‫با‬ ‫و‬ ‫گردد‬ ‫استفاده‬ ‫نورى‬ ‫فیبر‬ ‫قالب‬ ‫در‬13‫روتر‬Regional
office‫داراى‬ ‫كدام‬ ‫هر‬ ‫كه‬3‫خط‬TDM-E1‫ماژول‬ ‫یك‬ ‫به‬ ‫نیاز‬ ‫لذا‬ ‫دارند‬ ‫نیاز‬PA-MC-STM1‫كه‬ ‫داریم‬63‫خط‬E1 Non
Channelize‫مى‬ ‫پشتیبانى‬ ‫را‬‫كند‬.
3.‫هر‬ ‫كاربران‬ ‫ارتباط‬ ‫براى‬Branch office‫مى‬ ‫پیشنهاد‬ ‫روتر‬ ‫با‬‫سوئیچ‬ ‫یك‬ ‫شود‬Cisco Catalyst 2960-48-TTL‫عنوان‬ ‫به‬
‫الیه‬Access‫سوئیچ‬ ‫یك‬ ‫و‬ ‫شبكه‬Cisco Catalyst 3750-24G‫الیه‬ ‫عنوان‬ ‫به‬Core‫گردد‬ ‫نصب‬ ‫و‬ ‫تهیه‬ ‫شبكه‬.
‫سوییچ‬Cisco Catalyst 2960‫الیه‬ ‫برای‬Access
‫شبکه‬
‫سوییچ‬Cisco Catalyst 3750‫برای‬
‫الیه‬Core‫شبکه‬
‫پروتكل‬‫روتینگ‬
Routing Protocol ‫پروتكل‬RIP
RIP(‫از‬ ‫شده‬ ‫برگرفته‬Routing Information Protocol)‫پروتكل‬ ‫یك‬ ‫واقعی‬ ‫معنی‬ ‫به‬distance-vector‫است‬.
‫هر‬ ‫در‬ ‫فوق‬ ‫پروتكل‬30‫نماید‬ ‫می‬ ‫ارسال‬ ‫فعال‬ ‫های‬ ‫اینترفیس‬ ‫تمامی‬ ‫برای‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫در‬ ‫موجود‬ ‫اطالعات‬ ‫تمام‬ ‫ثانیه‬
.RIP‫تعداد‬ ‫از‬ َ‫صرفا‬hop‫نماید‬ ‫می‬ ‫استفاده‬ ‫دور‬ ‫راه‬ ‫شبكه‬ ‫به‬ ‫مسیر‬ ‫بهترین‬ ‫تعیین‬ ‫برای‬.‫تعداد‬ ‫حداكثر‬hop‫می‬
‫عدد‬ ‫تواند‬15‫از‬ ‫باالتر‬ ‫عددی‬ ‫دهی‬ ‫نسبت‬ ‫و‬ ‫باشد‬ ‫داشته‬ ‫را‬15‫است‬ ‫شبكه‬ ‫بودن‬ ‫دسترس‬ ‫غیرقابل‬ ‫منزله‬ ‫به‬.
RIP‫ارتباطی‬ ‫های‬ ‫لینك‬ ‫دارای‬ ‫كه‬ ‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫برای‬ ‫ولی‬ ‫كند‬ ‫می‬ ‫كار‬ ‫خوبی‬ ‫به‬ ‫كوچك‬ ‫های‬ ‫شبكه‬ ‫در‬WAN(‫برگرفته‬
‫از‬ ‫شده‬Wide Area Network)‫باشد‬ ‫نمی‬ ‫مناسب‬ ‫هستند‬ ‫روتر‬ ‫زیادی‬ ‫بسیار‬ ‫تعداد‬ ‫و‬ ‫كند‬.
‫یك‬ ‫شماره‬ ‫نسخه‬ ‫در‬RIP‫روتینگ‬ ‫از‬ َ‫صرفا‬classful‫گردد‬ ‫می‬ ‫استفاده‬.‫موجود‬ ‫های‬ ‫دستگاه‬ ‫تمامی‬ ‫كه‬ ‫است‬ ‫معنی‬ ‫بدان‬ ‫این‬
‫از‬ ‫بایست‬ ‫می‬ ‫شبكه‬ ‫در‬subnet mask‫نمایند‬ ‫استفاده‬ ‫مشابهی‬.
‫محدودیت‬‫اطالعات‬ ‫ارسال‬ ‫ماهیت‬ ‫دلیل‬ ‫به‬ ‫فوق‬
‫باشد‬ ‫می‬ ‫بهنگام‬.‫یك‬ ‫شماره‬ ‫نسخه‬ ‫در‬RIP،
‫اطالعات‬ ‫شامل‬ ‫ارسالی‬ ‫بهنگام‬ ‫اطالعات‬subnet
mask‫باشند‬ ‫نمی‬.
‫در‬RIP‫نام‬ ‫به‬ ‫جدیدی‬ ‫ویژگی‬ ، ‫دو‬ ‫نسخه‬
‫روتینگ‬Prefix‫آن‬ ‫كمك‬ ‫به‬ ‫كه‬ ‫است‬ ‫شده‬ ‫ارائه‬
‫اطالعات‬ ‫ارسال‬ ‫امكان‬subnet mask‫همراه‬ ‫به‬
‫گردد‬ ‫می‬ ‫فراهم‬ ‫شده‬ ‫بهنگام‬ ‫مسیرهای‬.‫به‬
‫اصطالحا‬ ، ‫روتینگ‬ ‫نوع‬ ‫این‬"‫روتینگ‬
‫ادامه‬
‫پروتكل‬RIP RIP‫نماید‬ ‫می‬ ‫استفاده‬ ‫خود‬ ‫كارآئی‬ ‫تنظیم‬ ‫برای‬ ‫مختلف‬ ‫تایمر‬ ‫نوع‬ ‫سه‬ ‫از‬.
•Route update timer‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫بهنگام‬ ‫اطالعات‬ ‫از‬ ‫كامل‬ ‫نسخه‬ ‫یك‬ ‫ارسال‬ ‫زمانی‬ ‫فاصله‬ ،.‫در‬
‫همسایگان‬ ‫تمامی‬ ‫برای‬ ‫را‬ ‫خود‬ ‫روتینگ‬ ‫جدول‬ ‫در‬ ‫موجود‬ ‫اطالعات‬ ‫از‬ ‫كامل‬ ‫نسخه‬ ‫یك‬ ‫روتر‬ ، ‫فوق‬ ‫زمانی‬ ‫بازه‬
‫نماید‬ ‫می‬ ‫ارسال‬.‫معموال‬ ‫زمان‬ ‫این‬"30‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬.
•Route invalid timer‫خواهید‬ ‫نتیجه‬ ‫این‬ ‫به‬ ‫روتر‬ ، ‫آن‬ ‫شدن‬ ‫سپری‬ ‫از‬ ‫پس‬ ‫كه‬ ‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫زمانی‬ ‫مدت‬ ،
‫است‬ ‫غیرمعتبر‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫رسید‬.‫معموال‬ ‫زمان‬ ‫این‬"180‫در‬ ‫روتر‬ ‫یك‬ ‫اگر‬ ‫و‬ ‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬
‫غیرمعتبر‬ ‫را‬ ‫مسیر‬ ‫آن‬ ، ‫ننماید‬ ‫دریافت‬ ‫خاص‬ ‫مسیر‬ ‫یك‬ ‫خصوص‬ ‫در‬ ‫را‬ ‫جدیدی‬ ‫اطالعات‬ ‫هیچگونه‬ ‫فوق‬ ‫زمانی‬ ‫بازه‬
‫نماید‬ ‫می‬.‫خود‬ ‫همسایگان‬ ‫تمامی‬ ‫برای‬ ‫بهنگام‬ ‫اطالعات‬ ‫ارسال‬ ‫به‬ ‫اقدام‬ ‫روتر‬ ، ‫شرایطی‬ ‫چنین‬ ‫تحقق‬ ‫صورت‬ ‫در‬
‫است‬ ‫غیرمعتبر‬ ‫مسیر‬ ‫كه‬ ‫بگوید‬ ‫آنها‬ ‫به‬ ‫تا‬ ‫نماید‬ ‫می‬.
•Route flush timer‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫آن‬ ‫حذف‬ ‫و‬ ‫مسیر‬ ‫یك‬ ‫شدن‬ ‫اعالم‬ ‫غیرمعتبر‬ ‫بین‬ ‫زمان‬ ‫مدت‬ ،
.‫معموال‬ ‫زمان‬ ‫این‬"240‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬.‫گردد‬ ‫حذف‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬
‫رساند‬ ‫می‬ ‫خود‬ ‫همسایگان‬ ‫اطالع‬ ‫به‬ ‫را‬ ‫موضوع‬ ‫این‬ ‫روتر‬ ،.‫مقدار‬Route invalid timer‫از‬ ‫كمتر‬ ‫بایست‬ ‫می‬
route flush timer‫در‬ ‫جدول‬ ‫سازی‬ ‫بهنگام‬ ‫از‬ ‫قبل‬ ‫را‬ ‫خود‬ ‫همسایگان‬ ‫به‬ ‫اطالع‬ ‫جهت‬ ‫كافی‬ ‫زمان‬ ‫روتر‬ ‫تا‬ ‫باشد‬
‫باشد‬ ‫داشته‬ ‫اختیار‬.
‫نسخه‬ ‫سه‬ ‫دارای‬ ‫پروتکل‬ ‫این‬RIPv1،RIPv2‫و‬RIPng‫باشد‬ ‫می‬:
RIPv1:VLSM‫را‬‫تعداد‬ ‫همان‬ ‫آن‬ ‫متریک‬ ،‫کند‬ ‫نمی‬ ‫ساپورت‬HOP‫حداکثر‬ ‫که‬ ‫است‬15‫انتشار‬ ‫برای‬ ،‫است‬
‫کل‬ ‫مسیرهایش‬routing table‫بصورت‬ ‫را‬Broadcast‫از‬ ‫و‬ ‫کند‬ ‫می‬ ‫ارسال‬UDP‫پورت‬520‫کند‬ ‫می‬ ‫استفاده‬.
‫روتینگ‬ ‫های‬ ‫پروتكل‬Link state‫نظیر‬
OSPF
‫روترهای‬link-state‫روتینگ‬ ‫های‬ ‫پروتكل‬ ‫به‬ ‫نسبت‬distance-vector‫و‬ ‫شبكه‬ ‫با‬ ‫ارتباط‬ ‫در‬ ‫بیشتری‬ ‫اطالعات‬ ‫دارای‬
‫باشند‬ ‫می‬ ‫ای‬ ‫شبكه‬ ‫بین‬ ‫ارتباطات‬.‫های‬ ‫پروتكل‬link-state‫در‬ ‫موجود‬ ‫روترهای‬ ‫سایر‬ ‫برای‬ ‫را‬ ‫خود‬ ‫بهنگام‬ ‫اطالعات‬
‫نمایند‬ ‫می‬ ‫ارسال‬ ‫شبكه‬(‫لینك‬ ‫وضعیت‬. )
OSPF(‫از‬ ‫شده‬ ‫برگرفته‬Open Shortest Path First)‫روتینگ‬ ‫پروتكل‬ ‫یك‬IP‫پروتكل‬ ‫یك‬ ‫های‬ ‫ویژگی‬ ‫تمامی‬ ‫دارای‬ ‫كه‬ ‫است‬
link-state‫است‬.‫تولیدكنندگان‬ ‫از‬ ‫ای‬ ‫مجموعه‬ ‫توسط‬ ‫كه‬ ‫است‬ ‫باز‬ ‫استاندارد‬ ‫روتینگ‬ ‫پروتكل‬ ‫یك‬ ، ‫فوق‬ ‫پروتكل‬
‫است‬ ‫شده‬ ‫ایجاد‬ ‫سیسكو‬ ‫شركت‬ ‫جمله‬ ‫از‬ ‫شبكه‬.‫كه‬ ‫گردد‬ ‫می‬ ‫استفاده‬ ‫روترهائی‬ ‫از‬ ‫شبكه‬ ‫یك‬ ‫در‬ ‫كه‬ ‫صورتی‬ ‫در‬
‫پروتكل‬ ‫از‬ ‫توان‬ ‫نمی‬ ، ‫باشند‬ ‫نمی‬ ‫سیسكو‬ ‫شركت‬ ‫به‬ ‫متعلق‬ ‫آنها‬ ‫تمامی‬EIGRP‫كرد‬ ‫استفاده‬.‫مواردی‬ ‫چنین‬ ‫در‬
‫نظیر‬ ‫دیگر‬ ‫هائی‬ ‫گزینه‬ ‫از‬ ‫توان‬ ‫می‬RIP،RIPv2‫یا‬ ‫و‬OSPF‫نمود‬ ‫استفاده‬.‫بسیار‬ ‫شبكه‬ ‫یك‬ ‫ابعاد‬ ‫كه‬ ‫صورتی‬ ‫در‬
‫پروتكل‬ ‫موجود‬ ‫گزینه‬ ‫تنها‬ ، ‫باشد‬ ‫بزرك‬OSPF‫از‬ ‫استفاده‬ ‫یا‬ ‫و‬route redistribution‫است‬(‫بین‬ ‫ترجمه‬ ‫سرویس‬ ‫یك‬
‫روتینگ‬ ‫های‬ ‫پروتكل‬. )OSPF،‫الگوریتم‬ ‫از‬ ‫استفاده‬ ‫با‬Dijkstra‫كند‬ ‫می‬ ‫كار‬.‫درخت‬ ‫اولین‬ ، ‫ابتدا‬ ‫در‬
‫های‬ ‫پروتكل‬ ‫در‬link-state‫آنها‬ ‫به‬ ‫كه‬
‫های‬ ‫پروتكل‬shortest path first‫نیز‬
‫جدول‬ ‫سه‬ ‫روتر‬ ‫هر‬ ، ‫شود‬ ‫می‬ ‫گفته‬
‫نماید‬ ‫می‬ ‫ایجاد‬ ‫را‬ ‫جداگانه‬.
‫وضعیت‬ ‫جداول‬ ‫این‬ ‫از‬ ‫یكی‬
‫مستقیما‬ ‫كه‬ ‫را‬ ‫همسایگانی‬"‫آن‬ ‫به‬
‫می‬ ‫نگهداری‬ ‫خود‬ ‫در‬ ‫اند‬ ‫شده‬ ‫متصل‬
‫نماید‬.، ‫دیگر‬ ‫جدول‬ ‫در‬
‫می‬ ‫نگهداری‬ ‫شبكه‬ ‫تمامی‬ ‫توپولوژی‬
‫برای‬ ‫سوم‬ ‫جدول‬ ‫از‬ ‫و‬ ‫گردد‬
‫استفاده‬ ‫روتینگ‬ ‫اطالعات‬ ‫نگهداری‬
‫شود‬ ‫می‬.
‫مقایسه‬‫این‬‫پروتكل‬‫با‬‫پروتكل‬‫های‬‫سنتی‬distance-vector
‫نظیر‬RIPv1
OSPFRIPv1‫ویژگی‬
Link-stateDistance-vector‫پروتكل‬ ‫نوع‬
‫بلی‬‫خیر‬‫از‬ ‫حمایت‬classless
‫بلی‬‫خیر‬‫از‬ ‫حمایت‬VLSM
‫خیر‬‫بلی‬‫اتوماتیك‬ ‫سازی‬ ‫خالصه‬
‫بلی‬‫خیر‬‫دستی‬ ‫سازی‬ ‫خالصه‬
‫ارسال‬multicast‫در‬‫بروز‬ ‫صورت‬
‫تغییرات‬
‫متناوب‬ ‫ارسال‬broadcast‫مسیر‬ ‫انتشار‬
‫باند‬ ‫پهنای‬hops‫مسیر‬ ‫متریك‬
‫ندارد‬15‫تعداد‬ ‫محدودیت‬hop
‫سریع‬‫كند‬‫همگرائی‬
‫بلی‬‫خیر‬Peer authentication
‫بلی‬(‫نواحی‬ ‫از‬ ‫استفاده‬)‫خیر‬(‫فقط‬flat)‫مراتبی‬ ‫سلسله‬ ‫شبكه‬
DijkstraBellman-Ford‫مسیر‬ ‫محاسبه‬ ‫الگوریتم‬
‫جدول‬1:‫های‬ ‫پروتكل‬ ‫مقایسه‬RIPv1‫و‬OSPF
‫پروتكل‬ ‫ادامه‬‫روتینگ‬ ‫های‬Link state
‫نظیر‬OSPF
OSPF‫صرفا‬ ‫كه‬ ‫است‬ ‫متعددی‬ ‫های‬ ‫ویژگی‬ ‫دارای‬"‫جدول‬ ‫در‬ ‫آنها‬ ‫از‬ ‫اندكی‬ ‫تعداد‬1‫نشان‬
‫است‬ ‫شده‬ ‫داده‬.‫پروتكل‬ ‫كه‬ ‫است‬ ‫واقعیت‬ ‫این‬ ‫دهنده‬ ‫نشان‬ ‫موجود‬ ‫شواهد‬ ‫تمامی‬OSPF‫یك‬
‫عملیاتی‬ ‫شبكه‬ ‫هزاران‬ ‫در‬ ‫آن‬ ‫از‬ ‫توان‬ ‫می‬ ‫كه‬ ‫است‬ ‫مستحكم‬ ‫و‬ ‫توسعه‬ ‫قابل‬ ، ‫سریع‬ ‫پروتكل‬
‫كرد‬ ‫استفاده‬.
OSPF‫نماید‬ ‫حمایت‬ ‫مراتبی‬ ‫سلسله‬ ‫های‬ ‫شبكه‬ ‫از‬ ‫بتواند‬ ‫كه‬ ‫است‬ ‫شده‬ ‫طراحی‬ ‫ای‬ ‫بگونه‬.
‫شبكه‬ ‫چندین‬ ‫به‬ ‫را‬ ‫بزرگ‬ ‫ای‬ ‫شبكه‬ ‫بین‬ ‫ارتباطات‬ ‫توان‬ ‫می‬ ‫فوق‬ ‫ویژگی‬ ‫بكارگیری‬ ‫با‬
‫نمود‬ ‫تقسیم‬ ، ‫شود‬ ‫می‬ ‫گفته‬ ‫ناحیه‬ ‫آنها‬ ‫به‬ ‫كه‬ ‫كوچكتر‬.‫مزایای‬ ‫فوق‬ ‫پتانسیل‬ ‫بكارگیری‬
‫داشت‬ ‫خواهد‬ ‫دنبال‬ ‫به‬ ‫را‬ ‫متعددی‬:
•‫كاهش‬‫روتینگ‬ ‫عملیات‬ ‫اضافه‬
•‫افزایش‬‫همگرائی‬ ‫سرعت‬
•‫محدود‬‫شبكه‬ ‫نواحی‬ ‫سایر‬ ‫به‬ ‫آن‬ ‫اشاعه‬ ‫عدم‬ ‫و‬ ‫ناحیه‬ ‫یك‬ ‫در‬ ‫شبكه‬ ‫ثباتی‬ ‫بی‬ ‫كردن‬
OSPF‫خودمختار‬ ‫ناحیه‬ ‫یك‬ ‫درون‬ ،(AS)‫دارد‬ ‫وجود‬ ‫نیز‬ ‫امكان‬ ‫این‬ ‫ولی‬ ‫شود‬ ‫می‬ ‫اجراء‬
‫كرد‬ ‫استفاده‬ ‫یكدیگر‬ ‫به‬ ‫خودمختار‬ ‫ناحیه‬ ‫چندین‬ ‫اتصال‬ ‫برای‬ ‫آن‬ ‫از‬ ‫كه‬.‫روترهائی‬ ‫به‬
‫پروتكل‬
IGRP IGRP(‫از‬ ‫شده‬ ‫برگرفته‬Interior Gateway Routing
Protocol)‫روتینگ‬ ‫پروتكل‬ ‫از‬ ‫یكی‬distance-vector
‫است‬ ‫سیسكو‬ ‫شركت‬ ‫توسط‬ ‫شده‬ ‫طراحی‬.‫معنی‬ ‫بدان‬ ‫این‬
‫شبكه‬ ‫یك‬ ‫در‬ ‫فوق‬ ‫پروتكل‬ ‫از‬ ‫استفاده‬ ‫صورت‬ ‫در‬ ‫است‬
‫باشند‬ ‫سیسكو‬ ‫نوع‬ ‫از‬ ‫روترها‬ ‫تمامی‬ ‫بایست‬ ‫می‬ ،.
‫پروتكل‬ ‫ایجاد‬ ‫از‬ ‫هدف‬ ‫سیسكو‬ ‫شركت‬IGRP‫غلبه‬ ‫را‬
‫پروتكل‬ ‫های‬ ‫محدودیت‬ ‫برخی‬ ‫بر‬RIP‫است‬ ‫كرده‬ ‫عنوان‬
.
IGRP‫دارای‬ ‫حداكثر‬ ‫تواند‬ ‫می‬255،hop‫كه‬ ‫باشد‬
‫آن‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬100‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬.
‫و‬ ‫است‬ ‫مفید‬ ‫بسیار‬ ‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫در‬ ‫وضعیت‬ ‫این‬
‫حداكثر‬ ‫داشتن‬ ‫مشكل‬15hop‫بر‬ ‫مبتنی‬ ‫شبكه‬ ‫یك‬ ‫در‬
‫پروتكل‬RIP‫نماید‬ ‫برطرف‬ ‫را‬.
IGRP‫به‬ ‫نسبت‬ ‫متفاوت‬ ‫روش‬ ‫یك‬ ‫از‬RIP‫محاسبه‬ ‫جهت‬
‫كند‬ ‫می‬ ‫استفاده‬ ‫متریك‬.‫بطور‬ ، ‫پروتكل‬ ‫این‬ ‫در‬
‫عنوان‬ ‫به‬ ‫خط‬ ‫تاخیر‬ ‫و‬ ‫باند‬ ‫پهنای‬ ‫از‬ ‫فرض‬ ‫پیش‬
‫می‬ ‫استفاده‬ ‫مسیر‬ ‫بهترین‬ ‫تعیین‬ ‫جهت‬ ‫هائی‬ ‫شاخص‬
‫ادامه‬
‫پروتكل‬IGRP ‫پروتكل‬IGRP‫با‬RIP‫گردد‬ ‫می‬ ‫اشاره‬ ‫آنها‬ ‫از‬ ‫برخی‬ ‫به‬ ‫كه‬ ‫است‬ ‫ای‬ ‫عمده‬ ‫های‬ ‫تفاوت‬ ‫دارای‬:
•‫امكان‬‫از‬ ‫استفاده‬IGRP‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫در‬
•IGRP‫یك‬ ‫از‬ ‫شدن‬ ‫فعال‬ ‫برای‬AS number‫نماید‬ ‫می‬ ‫استفاده‬.
•IGRP‫هر‬ ‫در‬90‫دهد‬ ‫می‬ ‫انجام‬ ‫كامل‬ ‫بطور‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫سازی‬ ‫بهنگام‬ ‫مرتبه‬ ‫یك‬ ‫ثانیه‬.
•IGRP‫نماید‬ ‫می‬ ‫استفاده‬ ‫متریك‬ ‫یك‬ ‫عنوان‬ ‫به‬ ‫خط‬ ‫تاخیر‬ ‫و‬ ‫باند‬ ‫پهنای‬ ‫از‬.
‫برای‬‫پروتكل‬ ، ‫كارآئی‬ ‫كنترل‬IGRP‫نماید‬ ‫می‬ ‫استفاده‬ ‫فرض‬ ‫پیش‬ ‫مقادیر‬ ‫با‬ ‫زیر‬ ‫مختلف‬ ‫تایمرهای‬ ‫از‬:
•Update timers‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫بهنگام‬ ‫های‬ ‫پیام‬ ‫ارسال‬ ‫فركانس‬ ،.‫فرض‬ ‫پیش‬ ‫مقدار‬90‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬
‫است‬ ‫شده‬.
•Invalid timers‫اعالم‬ ‫دیگران‬ ‫به‬ ‫را‬ ‫نادرست‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬ ‫بماند‬ ‫منتظر‬ ‫بایست‬ ‫می‬ ‫روتر‬ ‫یك‬ ‫كه‬ ‫را‬ ‫زمانی‬ ‫مدت‬ ،
‫نماید‬(‫نگردد‬ ‫دریافت‬ ‫جدید‬ ‫بهنگام‬ ‫یك‬ ‫نظر‬ ‫مورد‬ ‫زمانی‬ ‫بازه‬ ‫در‬ ‫كه‬ ‫صورتی‬ ‫در‬)‫نماید‬ ‫می‬ ‫مشخص‬ ،.‫سه‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬
‫زمان‬ ‫برابر‬Update timer‫است‬.
•Holddown timers‫زمان‬ ‫مدت‬ ،holddown‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬.‫زمان‬ ‫برابر‬ ‫سه‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬Update timer‫اضافه‬ ‫به‬10
‫است‬ ‫شده‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬.
•Flush timers‫روتینگ‬ ‫جدول‬ ‫از‬ ‫را‬ ‫مسیر‬ ‫یك‬ ‫بتوان‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬ ‫شود‬ ‫سپری‬ ‫بایست‬ ‫می‬ ‫زمانی‬ ‫مدت‬ ‫چه‬ ‫كه‬ ‫نماید‬ ‫می‬ ‫مشخص‬ ،
‫كرد‬ ‫حذف‬.‫زمان‬ ‫برابر‬ ‫هفت‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬Update timer‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬.‫مقدار‬ ‫كه‬ ‫صورتی‬ ‫در‬Update timer‫برابر‬
‫با‬90، ‫شود‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬360‫كرد‬ ‫حذف‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫را‬ ‫مسیر‬ ‫یك‬ ‫بتوان‬ ‫تا‬ ‫كشید‬ ‫خواهد‬ ‫طول‬ ‫ثانیه‬.
‫ادامه‬
‫پروتكل‬IGRP ‫برخالف‬IGRP‫پروتكل‬ ،EIGRP‫از‬ ‫خود‬ ‫بهنگام‬ ‫مسیرهای‬ ‫در‬Subnet mask‫نماید‬ ‫می‬ ‫استفاده‬.
‫اطالعات‬ ‫ارائه‬ ، ‫دارید‬ ‫اطالع‬ ‫كه‬ ‫همانگونه‬subnet‫از‬ ‫استفاده‬ ‫امكان‬VLSM(‫از‬ ‫ه‬ ‫شد‬ ‫برگرفته‬
Variable Length Subnet Masking)‫نماید‬ ‫می‬ ‫اهم‬ ‫فر‬ ‫شبكه‬ ‫طراحی‬ ‫زمان‬ ‫در‬ ‫را‬ ‫سازی‬ ‫خالصه‬ ‫و‬.
‫پروتكل‬ ‫به‬ ‫موارد‬ ‫برخی‬ ‫در‬EIGRP‫چراكه‬ ‫شود‬ ‫می‬ ‫اشاره‬ ‫نیز‬ ‫روتینگ‬ ‫تركیبی‬ ‫پروتكل‬ ‫یك‬ ‫عنوان‬ ‫به‬
‫های‬ ‫پروتكل‬ ‫از‬ ‫هائی‬ ‫ویژگی‬ ‫دارای‬distance-vector‫و‬link-state‫باشد‬ ‫می‬.‫مثال‬"EIGRP
‫اقدام‬‫اطالعاتی‬ ‫های‬ ‫بسته‬ ‫ارسال‬ ‫به‬link-state‫همانند‬OSPF(‫از‬ ‫شده‬ ‫برگرفته‬Open Shortest Path
First)‫كند‬ ‫نمی‬.، ‫مقابل‬ ‫در‬EIGRP‫بهنگام‬ ‫داده‬distance-vector‫با‬ ‫رابطه‬ ‫در‬ ‫اطالعاتی‬ ‫شامل‬
‫نماید‬ ‫می‬ ‫ارسال‬ ‫دهنده‬ ‫پیشنهاد‬ ‫روتر‬ ‫دیدگاه‬ ‫از‬ ‫را‬ ‫آنها‬ ‫به‬ ‫رسیدن‬ ‫هزینه‬ ‫اضافه‬ ‫به‬ ‫ها‬ ‫شبكه‬.
‫همچنین‬‫پروتكل‬ ،EIGRP‫خصایص‬ ‫دارای‬Link-state‫است‬.‫همسایگان‬ ‫بین‬ ‫روتینگ‬ ‫جداول‬ ‫سازی‬ ‫یكسان‬
‫توپولوژی‬ ‫در‬ ‫تغییرات‬ ‫بروز‬ ‫زمان‬ ‫در‬ ‫خاص‬ ‫و‬ ‫جدید‬ ‫بهنگام‬ ‫اطالعات‬ ‫ارسال‬ ‫و‬ ‫اندازی‬ ‫راه‬ ‫زمان‬ ‫در‬
‫باشد‬ ‫می‬ ‫زمینه‬ ‫این‬ ‫در‬ ‫ای‬ ‫نمونه‬ ، ‫شبكه‬.
‫پروتكل‬ ‫در‬ ‫قدرتمند‬ ‫های‬ ‫ویژگی‬ ‫برخی‬ ‫وجود‬EIGRP‫از‬ ‫را‬ ‫آن‬IGRP‫روتینگ‬ ‫های‬ ‫پروتكل‬ ‫سایر‬ ‫و‬
‫كامال‬"‫نماید‬ ‫می‬ ‫متمایز‬.
•‫حمایت‬‫از‬IP،IPX‫و‬AppelTalk‫طریق‬ ‫از‬PDM(‫از‬ ‫شده‬ ‫برگرفته‬Protocol-Dependent Modules)
•‫ارتباط‬‫طریق‬ ‫از‬RTP(‫از‬ ‫شده‬ ‫برگرفته‬Reliable Transport Protocol)
‫پروتكل‬ ‫انتخاب‬ ‫دالیل‬OSPF
‫جهت‬‫این‬‫سناریو‬
1.‫پروتكل‬RIP‫تعداد‬ ‫براساس‬Hop count‫كوتاه‬ ‫یا‬‫مى‬ ‫كار‬ ‫مسیر‬ ‫ترین‬‫در‬ ،‫كند‬
‫حداكثر‬ ‫داراى‬ ‫و‬ ‫نداریم‬ ‫مشكل‬ ‫مسیر‬ ‫طول‬ ‫براي‬ ‫ما‬ ‫كه‬ ‫صورتى‬3‫مى‬ ‫مسیر‬‫باشیم‬
‫یا‬ ‫باند‬ ‫پهناى‬ ‫ما‬ ‫اولویت‬ ‫و‬ ‫مشكل‬ ‫و‬Bandwitdh‫مى‬‫باشد‬.
2.‫جدول‬ ‫زیاد‬ ‫حجم‬ ‫و‬ ‫مناطق‬ ‫پراكندگى‬ ‫و‬ ‫روترها‬ ‫تعداد‬ ‫به‬ ‫توجه‬ ‫با‬Routing‫در‬
‫پروتكل‬RIP‫جدول‬ ‫كل‬ ‫بروزرساني‬ ‫و‬Routing‫تغییر‬ ‫كوچكترین‬ ‫ازاي‬ ‫به‬auto-
summary‫پروتكل‬ ‫در‬RIP‫شبكه‬ ‫این‬ ‫جهت‬ ‫مناسبى‬ ‫گزینه‬ ‫پروتكل‬ ‫این‬ ‫كل‬ ‫در‬ ،
‫نمى‬‫باشد‬.
3.‫پروتكل‬EIGRP‫مزیت‬ ‫به‬ ‫توجه‬ ‫با‬‫گزینه‬ ‫و‬ ‫فراوان‬ ‫هاى‬‫نكته‬ ‫یك‬ ،‫خوب‬ ‫هاى‬
‫ا‬‫حتما‬ ‫شبكه‬ ‫روترهاى‬ ‫و‬ ‫تجهیزات‬ ‫تمام‬ ‫بایستى‬ ‫كه‬ ‫است‬ ‫این‬ ‫هم‬ ‫ن‬ ‫و‬ ‫دارد‬ ‫منفى‬
‫مارك‬Cisco‫مارك‬ ‫از‬ ‫غیر‬ ‫روترى‬ ‫داشتن‬ ‫وجود‬ ‫احتمال‬ ‫به‬ ‫توجه‬ ‫با‬ ‫لذا‬ ،‫باشند‬
Cisco‫مى‬ ‫منتفى‬ ‫نیز‬ ‫گزینه‬ ‫این‬ ‫كل‬ ‫در‬‫باشد‬.
4.‫پروتكل‬OSPF‫مزیت‬ ‫به‬ ‫توجه‬ ‫با‬‫و‬ ‫شده‬ ‫ذكر‬ ‫هاى‬Summarization‫و‬ ‫آل‬ ‫ایده‬
‫مناطق‬ ‫جداسازى‬ ‫قابلیت‬(Area)‫جدول‬ ‫حجم‬ ‫و‬Routing‫گزینه‬ ‫بهترین‬ ‫كم‬ ‫بسیار‬
‫مى‬‫باشد‬.

طراحي شبكه های مخابراتی و کامپیوتری

  • 1.
    ‫پروژه‬‫طراحي‬‫شبكه‬WAN ‫دوره‬CCNP Route(BSCI) ‫تهران‬ ‫فني‬‫مجتمع‬ ‫دهنده‬ ‫ارائه‬:‫پیرنظریان‬ ‫عباس‬ ‫حجازی‬ ‫مومن‬ ‫علی‬ ‫علوم‬ ‫پژوهشگاه‬ ‫افزار‬ ‫سخت‬ ‫و‬ ‫شبکه‬ ‫کارشناس‬ ‫اسالمی‬ ‫فرهنگ‬ ‫و‬ pirnazarian@isca.ac.ir
  • 2.
    ‫فهرست‬‫مطالب‬‫مقدمه‬ ‫پروژه‬ ‫معرفى‬ ‫شبكه‬ ‫در‬‫رفته‬ ‫كار‬ ‫به‬ ‫تكنولوژى‬ ‫انوع‬‫هاى‬LAN ‫تكنولوژى‬‫سناریو‬ ‫این‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫هاى‬ ‫تجهیزات‬ ‫انتخاب‬(‫روتر‬) ‫ارتباطى‬ ‫تكنولوژى‬ ‫نوع‬ ‫روتینگ‬ ‫پروتكل‬ ‫پروتكل‬RIP ‫روتینگ‬ ‫های‬ ‫پروتكل‬link state‫نظیر‬OSPF ‫سنتی‬ ‫های‬ ‫پروتكل‬ ‫با‬ ‫پروتكل‬ ‫این‬ ‫مقایسه‬ distance-vector‫نظیر‬RIPv1 ‫پروتكل‬IGRP ‫پروتكل‬ ‫انتخاب‬ ‫دالیل‬OSPF‫سناریو‬ ‫این‬ ‫جهت‬
  • 3.
    ‫مقد‬ ‫مه‬‫شبكه‬‫هاى‬WAN‫شبكه‬ ‫چندین‬ ‫به‬LAN‫اطالق‬ ‫مى‬‫شده‬‫متصل‬ ‫یكدیگر‬ ‫به‬ ‫كه‬ ‫گردد‬‫اند‬. ‫شبكه‬ ‫گستردگى‬ ‫علت‬ ‫به‬‫هاى‬WAN‫قرار‬ ‫و‬ ‫متفاوت‬ ‫جغرافیایى‬ ‫مناطق‬ ‫در‬ ‫گرفتن‬ ‫آن‬ ‫كلى‬ ‫ساختار‬‫مدیریت‬ ‫و‬ ‫كنترل‬ ‫تحت‬ ‫ها‬ ‫مجموعه‬ ‫توسط‬ ‫و‬ ‫نبوده‬ ‫واحدى‬‫از‬ ‫اى‬ ‫شركت‬‫نظیر‬ ‫مخابراتى‬ ‫هاى‬INDN(‫شركت‬ ‫ایران‬ ‫مخابرات‬ ‫زیرساخت‬)‫و‬ ‫مدیریت‬ ‫مى‬ ‫كنترل‬‫گردد‬.‫شبكه‬‫هاى‬WAN‫به‬ ‫بسته‬ ‫مورد‬ ‫خاص‬ ‫تكنولوژى‬ ،‫شبكه‬ ‫نیازهاى‬ ‫تجهیزات‬ ‫و‬ ‫ترافیك‬ ‫نوع‬ ،‫استفاده‬ ‫سخت‬‫هزینه‬ ‫داراى‬ ‫افزارى‬‫متفاوتى‬ ‫هاى‬ ‫بررسى‬ ‫مورد‬ ‫دقیق‬ ‫طور‬ ‫به‬ ‫باید‬ ‫كه‬ ‫است‬ ‫اطالع‬ ‫دارد‬ ‫ضرورت‬ ‫این‬ ‫كه‬ ‫گرفته‬ ‫قرار‬ ،‫شده‬ ‫تولید‬ ‫روترهاى‬ ‫نوع‬ ‫از‬ ‫كاملى‬ ‫ا‬‫مثال‬:‫ماژول‬ ،‫سیسكو‬‫این‬ ‫توسط‬ ‫كه‬ ‫هایى‬ ‫مى‬ ‫پشتیبانى‬ ‫روترها‬‫نوع‬ ‫نیز‬ ‫و‬ ‫گردند‬ ‫ماژول‬‫قابلیت‬ ‫و‬ ‫ها‬‫آن‬ ‫هاى‬‫قیمت‬ ‫و‬ ‫ها‬
  • 4.
    ‫معرفى‬ ‫پروژه‬ ‫قالب‬ ‫در‬ ‫كه‬‫پروژه‬ ‫این‬ ‫در‬ ‫شبكه‬WAN‫پیاده‬‫مى‬ ‫سازى‬‫گردد‬ ‫تعداد‬40‫مركز‬‫سرپرستى‬ (Regional office)‫هر‬ ‫كه‬ ‫داریم‬ ‫به‬ ‫كدام‬15‫كوچك‬ ‫سازمان‬ (Branch office)‫صورت‬ ‫به‬(Point To MultiPoint)‫مى‬ ‫متصل‬‫كه‬ ‫باشند‬ ‫سازمان‬ ‫از‬ ‫كدام‬ ‫هر‬‫كوچك‬ ‫هاى‬ ‫داراى‬40‫كاربر‬‫فرض‬ ‫كه‬ ‫بوده‬ ‫مى‬‫صورت‬ ‫به‬ ‫كنیم‬LAN‫سوئیچ‬ ‫به‬ ‫مى‬ ‫متصل‬ ‫سازمان‬ ‫شبكه‬‫و‬ ‫باشند‬ ‫به‬ ‫سرپرستى‬ ‫مراكز‬ ‫این‬ ‫تمام‬ (Head Quarter)‫مى‬ ‫وصل‬‫باشند‬. ‫مى‬ ‫حال‬،‫روتینگ‬ ‫نوع‬ ‫خواهیم‬
  • 5.
    ‫شبكه‬ ‫در‬ ‫رفته‬‫كار‬ ‫به‬ ‫تكنولوژى‬ ‫انوع‬‫هاى‬LAN ‫به‬‫از‬ ‫عبارتند‬ ‫اختصار‬ ‫طور‬: 1.Delicated circuit‫اتصاالت‬ ‫مانند‬Leased Line،Delicated point to point. 2.Circuit switched‫اتصال‬ ‫مانند‬Dialup‫یا‬ISDN. 3.Packet switched‫مانند‬DSL،Frame Relay. 4.Cell switched‫مانند‬ATM. 5.Wireless‫ماهواره‬ ‫امواج‬ ‫مانند‬‫اى‬. ‫تكنولوژى‬‫این‬ ‫در‬ ‫رفته‬ ‫كار‬ ‫به‬ ‫هاى‬‫سناریو‬ 1.HDLC‫باند‬ ‫پهناى‬ ‫حداكثر‬ ‫با‬2mbps‫بین‬ ‫ارتباط‬ ‫براى‬ ، ‫سازمان‬‫كه‬ ‫سرپرستى‬ ‫مراكز‬ ‫با‬ ‫كوچك‬ ‫هاى‬128kbps‫ما‬ ‫نیازهاى‬ ‫مى‬ ‫برآورده‬ ‫را‬‫كند‬. 2.‫تكنولوژى‬TDM - E1‫نوع‬ ‫دو‬ ‫در‬ ‫كه‬PDH‫و‬SDH‫ارائه‬ ‫مى‬‫گردد‬.‫داراى‬ ‫اول‬ ‫نوع‬ ‫كه‬3‫كانال‬40‫با‬ ‫كیلوبیتى‬ ‫خاصیت‬Channelize‫مى‬ ‫شدن‬‫باشد‬.‫داراى‬ ‫دوم‬ ‫نوع‬ ‫و‬64‫خط‬E1 ‫صورت‬ ‫به‬Non Channelize‫مى‬‫یا‬ ‫مسى‬ ‫سیم‬ ‫قالب‬ ‫در‬ ‫كه‬ ‫باشد‬
  • 6.
    ‫انتخاب‬‫تجهیزات‬ (‫روتر‬) 1.Branch office:‫مى‬ ‫قسمت‬‫این‬ ‫براى‬‫سرى‬ ‫روترهاى‬ ‫از‬ ‫توان‬800‫یا‬1800‫و‬2800‫استفاده‬ ‫وجود‬ ‫به‬ ‫توجه‬ ‫با‬ ‫ولى‬ ‫نمود‬40‫یا‬ ‫كاربر‬Connection‫هر‬ ‫براى‬Branch‫گزینه‬800‫منتفى‬ ‫مى‬‫سرى‬ ‫زیرا‬ ،‫باشد‬800‫شبكه‬ ‫براى‬‫هاى‬SOHO‫حداكثر‬ ‫گنجایش‬ ‫با‬20‫مى‬ ‫استفاده‬ ‫كاربر‬‫شود‬. ‫سرى‬2800‫مى‬‫بزرگ‬ ‫ماژولهاى‬ ‫به‬ ‫نیاز‬ ‫عدم‬ ‫و‬ ‫باال‬ ‫قیمت‬ ‫به‬ ‫باتوجه‬ ‫ولى‬ ‫شود‬ ‫استفاده‬ ‫تواند‬ ‫مانند‬NM‫مى‬ ‫منتفى‬ ‫نیز‬ ‫گزینه‬ ‫این‬‫سرى‬ ‫لذاى‬ ،‫باشد‬1800‫ماژول‬ ‫پشتیبانى‬ ‫به‬ ‫توجه‬ ‫با‬WIC‫و‬ HDLC‫و‬Ethernet‫مى‬ ‫گزینه‬ ‫بهترین‬‫باشد‬.‫روترهاى‬ ‫با‬ ‫ارتباط‬ ‫جهت‬ ‫لذا‬Regional‫ماژول‬ ‫یك‬ ‫به‬ WIC-1T‫گردد‬ ‫نصب‬ ‫روتر‬ ‫روى‬ ‫كه‬ ‫داریم‬. 2.Regional office:‫مى‬ ‫قسمت‬ ‫این‬ ‫براى‬‫سرى‬ ‫روترهاى‬ ‫از‬ ‫توان‬2800‫یا‬3800‫و‬ ‫نمود‬ ‫استفاده‬ ‫این‬ ‫به‬ ‫توجه‬ ‫با‬‫ماژول‬ ‫اكثر‬ ‫و‬ ‫بوده‬ ‫یكسان‬ ‫ا‬‫تقریبا‬ ‫روتر‬ ‫سرى‬ ‫دو‬ ‫این‬ ‫كه‬‫پشتیبانى‬ ‫كه‬ ‫هایى‬ ‫مى‬‫گزینه‬ ‫لذا‬ ،‫هستند‬ ‫مشابه‬ ‫كنند‬2800‫ارزان‬ ‫قیمت‬ ‫به‬ ‫باتوجه‬‫سرى‬ ‫از‬ ‫تر‬3800‫گزینه‬ ‫بهترین‬ ‫مى‬‫باشد‬.‫روتر‬ ‫به‬ ‫ارتباط‬ ‫براى‬ ‫و‬Head Quarter‫یا‬EndPoint‫شبكه‬WAN‫ماژول‬ ‫به‬ ‫نیاز‬ ‫ـ‬NM- 1CE1T1-PRI‫و‬NM-2CE1T1 - PRI‫مى‬ ‫پشتیبانى‬ ‫را‬ ‫دو‬ ‫هر‬ ‫مدل‬ ‫این‬ ‫كه‬ ‫داریم‬‫كند‬. 3.Head Quarter:‫كه‬ ‫قسمت‬ ‫این‬ ‫براى‬EndPoint‫شبكه‬WAN‫مى‬ ‫شده‬ ‫ایجاد‬‫مى‬ ،‫باشد‬‫سرى‬ ‫از‬ ‫توان‬ ‫روترهاى‬7000‫سرى‬ ‫از‬ ‫شبكه‬ ‫براى‬ ‫كه‬ ‫نمود‬ ‫استفاده‬7600‫داراى‬ ‫كه‬supervisor - Engine‫در‬ ‫كه‬ ‫الیه‬‫هاى‬2‫مى‬ ‫كار‬ ‫باال‬ ‫به‬‫مى‬ ‫گزینه‬ ‫بهترین‬ ‫كند‬‫خاصیت‬ ‫كه‬ ‫باشد‬MSFC‫دارند‬ ‫نیز‬ ‫را‬.‫به‬ ‫الزم‬
  • 7.
    ‫نوع‬ ‫تكنولوژى‬ ‫ارتباطى‬ 1.‫بین‬ ‫ارتباط‬ ‫براى‬Branchoffice‫و‬Regional office‫زمینى‬ ‫تكنولوژى‬ ‫از‬HDLC‫مى‬ ‫استفاده‬‫جوابگوى‬ ‫ا‬‫تقریبا‬ ‫كه‬ ‫گردد‬ ‫مى‬ ‫ما‬ ‫نیازهاى‬‫باشد‬.‫خطوط‬ ‫كه‬ ‫است‬ ‫توضیح‬ ‫به‬ ‫الزم‬HDLC‫ـ‬INDN‫صورت‬ ‫دو‬ ‫به‬PRI 128kbps‫و‬T1‫و‬BRI-E1‫مى‬ ‫ارائه‬‫گردد‬. ‫مى‬ ‫پیشنهاد‬ ‫روترها‬ ‫بین‬ ‫ارتباط‬ ‫ایجاد‬ ‫براى‬‫ماژول‬ ‫كه‬ ‫شود‬WIC-1T‫روترهاى‬ ‫براى‬Branch office‫ماژول‬ ‫و‬NM-1CE1T1- PRI‫روترهاى‬ ‫براى‬Regional office‫اتصال‬ ‫و‬ ‫پشتیبانى‬ ‫قابلیت‬ ‫كه‬ ‫گردد‬ ‫نصب‬ ‫و‬ ‫تهیه‬30‫كانال‬64kbps‫كه‬ ‫دارد‬ ‫را‬ ‫مى‬ ‫برآورده‬ ‫را‬ ‫ما‬ ‫نیازهاى‬ ‫تمام‬‫سازد‬. 2.‫بین‬ ‫زمینى‬ ‫ارتباط‬ ‫براى‬Regional office‫و‬Head Qaurter‫مى‬ ‫پیشنهاد‬‫روترهاى‬ ‫ارتباط‬ ‫شود‬Regional office‫مركز‬ ‫تا‬ ‫زیرساخت‬ ‫شركت‬ ‫یا‬ ‫مخابرات‬(INDN)‫تكنولوژى‬ ‫از‬TDM-E1-PRI‫روترهاى‬ ‫افزایش‬ ‫احتمال‬ ‫به‬ ‫توجه‬ ‫با‬ ‫و‬ ‫گردد‬ ‫استفاده‬ Regional office‫تعداد‬3‫ماژول‬TDM-E1-PDH‫گردد‬ ‫تهیه‬ ‫روتر‬ ‫هر‬ ‫براى‬.‫با‬ ‫مخابرات‬ ‫مركز‬ ‫بین‬ ‫ارتباط‬ ‫براى‬ ‫لذا‬ ‫روتر‬Head Quarter‫زمینى‬ ‫تكنولوژى‬ ‫از‬SDH‫به‬ ‫توجه‬ ‫با‬ ‫و‬ ‫گردد‬ ‫استفاده‬ ‫نورى‬ ‫فیبر‬ ‫قالب‬ ‫در‬13‫روتر‬Regional office‫داراى‬ ‫كدام‬ ‫هر‬ ‫كه‬3‫خط‬TDM-E1‫ماژول‬ ‫یك‬ ‫به‬ ‫نیاز‬ ‫لذا‬ ‫دارند‬ ‫نیاز‬PA-MC-STM1‫كه‬ ‫داریم‬63‫خط‬E1 Non Channelize‫مى‬ ‫پشتیبانى‬ ‫را‬‫كند‬. 3.‫هر‬ ‫كاربران‬ ‫ارتباط‬ ‫براى‬Branch office‫مى‬ ‫پیشنهاد‬ ‫روتر‬ ‫با‬‫سوئیچ‬ ‫یك‬ ‫شود‬Cisco Catalyst 2960-48-TTL‫عنوان‬ ‫به‬ ‫الیه‬Access‫سوئیچ‬ ‫یك‬ ‫و‬ ‫شبكه‬Cisco Catalyst 3750-24G‫الیه‬ ‫عنوان‬ ‫به‬Core‫گردد‬ ‫نصب‬ ‫و‬ ‫تهیه‬ ‫شبكه‬. ‫سوییچ‬Cisco Catalyst 2960‫الیه‬ ‫برای‬Access ‫شبکه‬ ‫سوییچ‬Cisco Catalyst 3750‫برای‬ ‫الیه‬Core‫شبکه‬
  • 8.
    ‫پروتكل‬‫روتینگ‬ Routing Protocol ‫پروتكل‬RIP RIP(‫از‬‫شده‬ ‫برگرفته‬Routing Information Protocol)‫پروتكل‬ ‫یك‬ ‫واقعی‬ ‫معنی‬ ‫به‬distance-vector‫است‬. ‫هر‬ ‫در‬ ‫فوق‬ ‫پروتكل‬30‫نماید‬ ‫می‬ ‫ارسال‬ ‫فعال‬ ‫های‬ ‫اینترفیس‬ ‫تمامی‬ ‫برای‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫در‬ ‫موجود‬ ‫اطالعات‬ ‫تمام‬ ‫ثانیه‬ .RIP‫تعداد‬ ‫از‬ َ‫صرفا‬hop‫نماید‬ ‫می‬ ‫استفاده‬ ‫دور‬ ‫راه‬ ‫شبكه‬ ‫به‬ ‫مسیر‬ ‫بهترین‬ ‫تعیین‬ ‫برای‬.‫تعداد‬ ‫حداكثر‬hop‫می‬ ‫عدد‬ ‫تواند‬15‫از‬ ‫باالتر‬ ‫عددی‬ ‫دهی‬ ‫نسبت‬ ‫و‬ ‫باشد‬ ‫داشته‬ ‫را‬15‫است‬ ‫شبكه‬ ‫بودن‬ ‫دسترس‬ ‫غیرقابل‬ ‫منزله‬ ‫به‬. RIP‫ارتباطی‬ ‫های‬ ‫لینك‬ ‫دارای‬ ‫كه‬ ‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫برای‬ ‫ولی‬ ‫كند‬ ‫می‬ ‫كار‬ ‫خوبی‬ ‫به‬ ‫كوچك‬ ‫های‬ ‫شبكه‬ ‫در‬WAN(‫برگرفته‬ ‫از‬ ‫شده‬Wide Area Network)‫باشد‬ ‫نمی‬ ‫مناسب‬ ‫هستند‬ ‫روتر‬ ‫زیادی‬ ‫بسیار‬ ‫تعداد‬ ‫و‬ ‫كند‬. ‫یك‬ ‫شماره‬ ‫نسخه‬ ‫در‬RIP‫روتینگ‬ ‫از‬ َ‫صرفا‬classful‫گردد‬ ‫می‬ ‫استفاده‬.‫موجود‬ ‫های‬ ‫دستگاه‬ ‫تمامی‬ ‫كه‬ ‫است‬ ‫معنی‬ ‫بدان‬ ‫این‬ ‫از‬ ‫بایست‬ ‫می‬ ‫شبكه‬ ‫در‬subnet mask‫نمایند‬ ‫استفاده‬ ‫مشابهی‬. ‫محدودیت‬‫اطالعات‬ ‫ارسال‬ ‫ماهیت‬ ‫دلیل‬ ‫به‬ ‫فوق‬ ‫باشد‬ ‫می‬ ‫بهنگام‬.‫یك‬ ‫شماره‬ ‫نسخه‬ ‫در‬RIP، ‫اطالعات‬ ‫شامل‬ ‫ارسالی‬ ‫بهنگام‬ ‫اطالعات‬subnet mask‫باشند‬ ‫نمی‬. ‫در‬RIP‫نام‬ ‫به‬ ‫جدیدی‬ ‫ویژگی‬ ، ‫دو‬ ‫نسخه‬ ‫روتینگ‬Prefix‫آن‬ ‫كمك‬ ‫به‬ ‫كه‬ ‫است‬ ‫شده‬ ‫ارائه‬ ‫اطالعات‬ ‫ارسال‬ ‫امكان‬subnet mask‫همراه‬ ‫به‬ ‫گردد‬ ‫می‬ ‫فراهم‬ ‫شده‬ ‫بهنگام‬ ‫مسیرهای‬.‫به‬ ‫اصطالحا‬ ، ‫روتینگ‬ ‫نوع‬ ‫این‬"‫روتینگ‬
  • 9.
    ‫ادامه‬ ‫پروتكل‬RIP RIP‫نماید‬ ‫می‬‫استفاده‬ ‫خود‬ ‫كارآئی‬ ‫تنظیم‬ ‫برای‬ ‫مختلف‬ ‫تایمر‬ ‫نوع‬ ‫سه‬ ‫از‬. •Route update timer‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫بهنگام‬ ‫اطالعات‬ ‫از‬ ‫كامل‬ ‫نسخه‬ ‫یك‬ ‫ارسال‬ ‫زمانی‬ ‫فاصله‬ ،.‫در‬ ‫همسایگان‬ ‫تمامی‬ ‫برای‬ ‫را‬ ‫خود‬ ‫روتینگ‬ ‫جدول‬ ‫در‬ ‫موجود‬ ‫اطالعات‬ ‫از‬ ‫كامل‬ ‫نسخه‬ ‫یك‬ ‫روتر‬ ، ‫فوق‬ ‫زمانی‬ ‫بازه‬ ‫نماید‬ ‫می‬ ‫ارسال‬.‫معموال‬ ‫زمان‬ ‫این‬"30‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬. •Route invalid timer‫خواهید‬ ‫نتیجه‬ ‫این‬ ‫به‬ ‫روتر‬ ، ‫آن‬ ‫شدن‬ ‫سپری‬ ‫از‬ ‫پس‬ ‫كه‬ ‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫زمانی‬ ‫مدت‬ ، ‫است‬ ‫غیرمعتبر‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫رسید‬.‫معموال‬ ‫زمان‬ ‫این‬"180‫در‬ ‫روتر‬ ‫یك‬ ‫اگر‬ ‫و‬ ‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬ ‫غیرمعتبر‬ ‫را‬ ‫مسیر‬ ‫آن‬ ، ‫ننماید‬ ‫دریافت‬ ‫خاص‬ ‫مسیر‬ ‫یك‬ ‫خصوص‬ ‫در‬ ‫را‬ ‫جدیدی‬ ‫اطالعات‬ ‫هیچگونه‬ ‫فوق‬ ‫زمانی‬ ‫بازه‬ ‫نماید‬ ‫می‬.‫خود‬ ‫همسایگان‬ ‫تمامی‬ ‫برای‬ ‫بهنگام‬ ‫اطالعات‬ ‫ارسال‬ ‫به‬ ‫اقدام‬ ‫روتر‬ ، ‫شرایطی‬ ‫چنین‬ ‫تحقق‬ ‫صورت‬ ‫در‬ ‫است‬ ‫غیرمعتبر‬ ‫مسیر‬ ‫كه‬ ‫بگوید‬ ‫آنها‬ ‫به‬ ‫تا‬ ‫نماید‬ ‫می‬. •Route flush timer‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫آن‬ ‫حذف‬ ‫و‬ ‫مسیر‬ ‫یك‬ ‫شدن‬ ‫اعالم‬ ‫غیرمعتبر‬ ‫بین‬ ‫زمان‬ ‫مدت‬ ، .‫معموال‬ ‫زمان‬ ‫این‬"240‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬.‫گردد‬ ‫حذف‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬ ‫رساند‬ ‫می‬ ‫خود‬ ‫همسایگان‬ ‫اطالع‬ ‫به‬ ‫را‬ ‫موضوع‬ ‫این‬ ‫روتر‬ ،.‫مقدار‬Route invalid timer‫از‬ ‫كمتر‬ ‫بایست‬ ‫می‬ route flush timer‫در‬ ‫جدول‬ ‫سازی‬ ‫بهنگام‬ ‫از‬ ‫قبل‬ ‫را‬ ‫خود‬ ‫همسایگان‬ ‫به‬ ‫اطالع‬ ‫جهت‬ ‫كافی‬ ‫زمان‬ ‫روتر‬ ‫تا‬ ‫باشد‬ ‫باشد‬ ‫داشته‬ ‫اختیار‬. ‫نسخه‬ ‫سه‬ ‫دارای‬ ‫پروتکل‬ ‫این‬RIPv1،RIPv2‫و‬RIPng‫باشد‬ ‫می‬: RIPv1:VLSM‫را‬‫تعداد‬ ‫همان‬ ‫آن‬ ‫متریک‬ ،‫کند‬ ‫نمی‬ ‫ساپورت‬HOP‫حداکثر‬ ‫که‬ ‫است‬15‫انتشار‬ ‫برای‬ ،‫است‬ ‫کل‬ ‫مسیرهایش‬routing table‫بصورت‬ ‫را‬Broadcast‫از‬ ‫و‬ ‫کند‬ ‫می‬ ‫ارسال‬UDP‫پورت‬520‫کند‬ ‫می‬ ‫استفاده‬.
  • 10.
    ‫روتینگ‬ ‫های‬ ‫پروتكل‬Linkstate‫نظیر‬ OSPF ‫روترهای‬link-state‫روتینگ‬ ‫های‬ ‫پروتكل‬ ‫به‬ ‫نسبت‬distance-vector‫و‬ ‫شبكه‬ ‫با‬ ‫ارتباط‬ ‫در‬ ‫بیشتری‬ ‫اطالعات‬ ‫دارای‬ ‫باشند‬ ‫می‬ ‫ای‬ ‫شبكه‬ ‫بین‬ ‫ارتباطات‬.‫های‬ ‫پروتكل‬link-state‫در‬ ‫موجود‬ ‫روترهای‬ ‫سایر‬ ‫برای‬ ‫را‬ ‫خود‬ ‫بهنگام‬ ‫اطالعات‬ ‫نمایند‬ ‫می‬ ‫ارسال‬ ‫شبكه‬(‫لینك‬ ‫وضعیت‬. ) OSPF(‫از‬ ‫شده‬ ‫برگرفته‬Open Shortest Path First)‫روتینگ‬ ‫پروتكل‬ ‫یك‬IP‫پروتكل‬ ‫یك‬ ‫های‬ ‫ویژگی‬ ‫تمامی‬ ‫دارای‬ ‫كه‬ ‫است‬ link-state‫است‬.‫تولیدكنندگان‬ ‫از‬ ‫ای‬ ‫مجموعه‬ ‫توسط‬ ‫كه‬ ‫است‬ ‫باز‬ ‫استاندارد‬ ‫روتینگ‬ ‫پروتكل‬ ‫یك‬ ، ‫فوق‬ ‫پروتكل‬ ‫است‬ ‫شده‬ ‫ایجاد‬ ‫سیسكو‬ ‫شركت‬ ‫جمله‬ ‫از‬ ‫شبكه‬.‫كه‬ ‫گردد‬ ‫می‬ ‫استفاده‬ ‫روترهائی‬ ‫از‬ ‫شبكه‬ ‫یك‬ ‫در‬ ‫كه‬ ‫صورتی‬ ‫در‬ ‫پروتكل‬ ‫از‬ ‫توان‬ ‫نمی‬ ، ‫باشند‬ ‫نمی‬ ‫سیسكو‬ ‫شركت‬ ‫به‬ ‫متعلق‬ ‫آنها‬ ‫تمامی‬EIGRP‫كرد‬ ‫استفاده‬.‫مواردی‬ ‫چنین‬ ‫در‬ ‫نظیر‬ ‫دیگر‬ ‫هائی‬ ‫گزینه‬ ‫از‬ ‫توان‬ ‫می‬RIP،RIPv2‫یا‬ ‫و‬OSPF‫نمود‬ ‫استفاده‬.‫بسیار‬ ‫شبكه‬ ‫یك‬ ‫ابعاد‬ ‫كه‬ ‫صورتی‬ ‫در‬ ‫پروتكل‬ ‫موجود‬ ‫گزینه‬ ‫تنها‬ ، ‫باشد‬ ‫بزرك‬OSPF‫از‬ ‫استفاده‬ ‫یا‬ ‫و‬route redistribution‫است‬(‫بین‬ ‫ترجمه‬ ‫سرویس‬ ‫یك‬ ‫روتینگ‬ ‫های‬ ‫پروتكل‬. )OSPF،‫الگوریتم‬ ‫از‬ ‫استفاده‬ ‫با‬Dijkstra‫كند‬ ‫می‬ ‫كار‬.‫درخت‬ ‫اولین‬ ، ‫ابتدا‬ ‫در‬ ‫های‬ ‫پروتكل‬ ‫در‬link-state‫آنها‬ ‫به‬ ‫كه‬ ‫های‬ ‫پروتكل‬shortest path first‫نیز‬ ‫جدول‬ ‫سه‬ ‫روتر‬ ‫هر‬ ، ‫شود‬ ‫می‬ ‫گفته‬ ‫نماید‬ ‫می‬ ‫ایجاد‬ ‫را‬ ‫جداگانه‬. ‫وضعیت‬ ‫جداول‬ ‫این‬ ‫از‬ ‫یكی‬ ‫مستقیما‬ ‫كه‬ ‫را‬ ‫همسایگانی‬"‫آن‬ ‫به‬ ‫می‬ ‫نگهداری‬ ‫خود‬ ‫در‬ ‫اند‬ ‫شده‬ ‫متصل‬ ‫نماید‬.، ‫دیگر‬ ‫جدول‬ ‫در‬ ‫می‬ ‫نگهداری‬ ‫شبكه‬ ‫تمامی‬ ‫توپولوژی‬ ‫برای‬ ‫سوم‬ ‫جدول‬ ‫از‬ ‫و‬ ‫گردد‬ ‫استفاده‬ ‫روتینگ‬ ‫اطالعات‬ ‫نگهداری‬ ‫شود‬ ‫می‬.
  • 11.
    ‫مقایسه‬‫این‬‫پروتكل‬‫با‬‫پروتكل‬‫های‬‫سنتی‬distance-vector ‫نظیر‬RIPv1 OSPFRIPv1‫ویژگی‬ Link-stateDistance-vector‫پروتكل‬ ‫نوع‬ ‫بلی‬‫خیر‬‫از‬ ‫حمایت‬classless ‫بلی‬‫خیر‬‫از‬‫حمایت‬VLSM ‫خیر‬‫بلی‬‫اتوماتیك‬ ‫سازی‬ ‫خالصه‬ ‫بلی‬‫خیر‬‫دستی‬ ‫سازی‬ ‫خالصه‬ ‫ارسال‬multicast‫در‬‫بروز‬ ‫صورت‬ ‫تغییرات‬ ‫متناوب‬ ‫ارسال‬broadcast‫مسیر‬ ‫انتشار‬ ‫باند‬ ‫پهنای‬hops‫مسیر‬ ‫متریك‬ ‫ندارد‬15‫تعداد‬ ‫محدودیت‬hop ‫سریع‬‫كند‬‫همگرائی‬ ‫بلی‬‫خیر‬Peer authentication ‫بلی‬(‫نواحی‬ ‫از‬ ‫استفاده‬)‫خیر‬(‫فقط‬flat)‫مراتبی‬ ‫سلسله‬ ‫شبكه‬ DijkstraBellman-Ford‫مسیر‬ ‫محاسبه‬ ‫الگوریتم‬ ‫جدول‬1:‫های‬ ‫پروتكل‬ ‫مقایسه‬RIPv1‫و‬OSPF
  • 12.
    ‫پروتكل‬ ‫ادامه‬‫روتینگ‬ ‫های‬Linkstate ‫نظیر‬OSPF OSPF‫صرفا‬ ‫كه‬ ‫است‬ ‫متعددی‬ ‫های‬ ‫ویژگی‬ ‫دارای‬"‫جدول‬ ‫در‬ ‫آنها‬ ‫از‬ ‫اندكی‬ ‫تعداد‬1‫نشان‬ ‫است‬ ‫شده‬ ‫داده‬.‫پروتكل‬ ‫كه‬ ‫است‬ ‫واقعیت‬ ‫این‬ ‫دهنده‬ ‫نشان‬ ‫موجود‬ ‫شواهد‬ ‫تمامی‬OSPF‫یك‬ ‫عملیاتی‬ ‫شبكه‬ ‫هزاران‬ ‫در‬ ‫آن‬ ‫از‬ ‫توان‬ ‫می‬ ‫كه‬ ‫است‬ ‫مستحكم‬ ‫و‬ ‫توسعه‬ ‫قابل‬ ، ‫سریع‬ ‫پروتكل‬ ‫كرد‬ ‫استفاده‬. OSPF‫نماید‬ ‫حمایت‬ ‫مراتبی‬ ‫سلسله‬ ‫های‬ ‫شبكه‬ ‫از‬ ‫بتواند‬ ‫كه‬ ‫است‬ ‫شده‬ ‫طراحی‬ ‫ای‬ ‫بگونه‬. ‫شبكه‬ ‫چندین‬ ‫به‬ ‫را‬ ‫بزرگ‬ ‫ای‬ ‫شبكه‬ ‫بین‬ ‫ارتباطات‬ ‫توان‬ ‫می‬ ‫فوق‬ ‫ویژگی‬ ‫بكارگیری‬ ‫با‬ ‫نمود‬ ‫تقسیم‬ ، ‫شود‬ ‫می‬ ‫گفته‬ ‫ناحیه‬ ‫آنها‬ ‫به‬ ‫كه‬ ‫كوچكتر‬.‫مزایای‬ ‫فوق‬ ‫پتانسیل‬ ‫بكارگیری‬ ‫داشت‬ ‫خواهد‬ ‫دنبال‬ ‫به‬ ‫را‬ ‫متعددی‬: •‫كاهش‬‫روتینگ‬ ‫عملیات‬ ‫اضافه‬ •‫افزایش‬‫همگرائی‬ ‫سرعت‬ •‫محدود‬‫شبكه‬ ‫نواحی‬ ‫سایر‬ ‫به‬ ‫آن‬ ‫اشاعه‬ ‫عدم‬ ‫و‬ ‫ناحیه‬ ‫یك‬ ‫در‬ ‫شبكه‬ ‫ثباتی‬ ‫بی‬ ‫كردن‬ OSPF‫خودمختار‬ ‫ناحیه‬ ‫یك‬ ‫درون‬ ،(AS)‫دارد‬ ‫وجود‬ ‫نیز‬ ‫امكان‬ ‫این‬ ‫ولی‬ ‫شود‬ ‫می‬ ‫اجراء‬ ‫كرد‬ ‫استفاده‬ ‫یكدیگر‬ ‫به‬ ‫خودمختار‬ ‫ناحیه‬ ‫چندین‬ ‫اتصال‬ ‫برای‬ ‫آن‬ ‫از‬ ‫كه‬.‫روترهائی‬ ‫به‬
  • 13.
    ‫پروتكل‬ IGRP IGRP(‫از‬ ‫شده‬‫برگرفته‬Interior Gateway Routing Protocol)‫روتینگ‬ ‫پروتكل‬ ‫از‬ ‫یكی‬distance-vector ‫است‬ ‫سیسكو‬ ‫شركت‬ ‫توسط‬ ‫شده‬ ‫طراحی‬.‫معنی‬ ‫بدان‬ ‫این‬ ‫شبكه‬ ‫یك‬ ‫در‬ ‫فوق‬ ‫پروتكل‬ ‫از‬ ‫استفاده‬ ‫صورت‬ ‫در‬ ‫است‬ ‫باشند‬ ‫سیسكو‬ ‫نوع‬ ‫از‬ ‫روترها‬ ‫تمامی‬ ‫بایست‬ ‫می‬ ،. ‫پروتكل‬ ‫ایجاد‬ ‫از‬ ‫هدف‬ ‫سیسكو‬ ‫شركت‬IGRP‫غلبه‬ ‫را‬ ‫پروتكل‬ ‫های‬ ‫محدودیت‬ ‫برخی‬ ‫بر‬RIP‫است‬ ‫كرده‬ ‫عنوان‬ . IGRP‫دارای‬ ‫حداكثر‬ ‫تواند‬ ‫می‬255،hop‫كه‬ ‫باشد‬ ‫آن‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬100‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬. ‫و‬ ‫است‬ ‫مفید‬ ‫بسیار‬ ‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫در‬ ‫وضعیت‬ ‫این‬ ‫حداكثر‬ ‫داشتن‬ ‫مشكل‬15hop‫بر‬ ‫مبتنی‬ ‫شبكه‬ ‫یك‬ ‫در‬ ‫پروتكل‬RIP‫نماید‬ ‫برطرف‬ ‫را‬. IGRP‫به‬ ‫نسبت‬ ‫متفاوت‬ ‫روش‬ ‫یك‬ ‫از‬RIP‫محاسبه‬ ‫جهت‬ ‫كند‬ ‫می‬ ‫استفاده‬ ‫متریك‬.‫بطور‬ ، ‫پروتكل‬ ‫این‬ ‫در‬ ‫عنوان‬ ‫به‬ ‫خط‬ ‫تاخیر‬ ‫و‬ ‫باند‬ ‫پهنای‬ ‫از‬ ‫فرض‬ ‫پیش‬ ‫می‬ ‫استفاده‬ ‫مسیر‬ ‫بهترین‬ ‫تعیین‬ ‫جهت‬ ‫هائی‬ ‫شاخص‬
  • 14.
    ‫ادامه‬ ‫پروتكل‬IGRP ‫پروتكل‬IGRP‫با‬RIP‫گردد‬ ‫می‬‫اشاره‬ ‫آنها‬ ‫از‬ ‫برخی‬ ‫به‬ ‫كه‬ ‫است‬ ‫ای‬ ‫عمده‬ ‫های‬ ‫تفاوت‬ ‫دارای‬: •‫امكان‬‫از‬ ‫استفاده‬IGRP‫بزرگ‬ ‫های‬ ‫شبكه‬ ‫در‬ •IGRP‫یك‬ ‫از‬ ‫شدن‬ ‫فعال‬ ‫برای‬AS number‫نماید‬ ‫می‬ ‫استفاده‬. •IGRP‫هر‬ ‫در‬90‫دهد‬ ‫می‬ ‫انجام‬ ‫كامل‬ ‫بطور‬ ‫را‬ ‫روتینگ‬ ‫جدول‬ ‫سازی‬ ‫بهنگام‬ ‫مرتبه‬ ‫یك‬ ‫ثانیه‬. •IGRP‫نماید‬ ‫می‬ ‫استفاده‬ ‫متریك‬ ‫یك‬ ‫عنوان‬ ‫به‬ ‫خط‬ ‫تاخیر‬ ‫و‬ ‫باند‬ ‫پهنای‬ ‫از‬. ‫برای‬‫پروتكل‬ ، ‫كارآئی‬ ‫كنترل‬IGRP‫نماید‬ ‫می‬ ‫استفاده‬ ‫فرض‬ ‫پیش‬ ‫مقادیر‬ ‫با‬ ‫زیر‬ ‫مختلف‬ ‫تایمرهای‬ ‫از‬: •Update timers‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬ ‫روتینگ‬ ‫بهنگام‬ ‫های‬ ‫پیام‬ ‫ارسال‬ ‫فركانس‬ ،.‫فرض‬ ‫پیش‬ ‫مقدار‬90‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬ ‫است‬ ‫شده‬. •Invalid timers‫اعالم‬ ‫دیگران‬ ‫به‬ ‫را‬ ‫نادرست‬ ‫مسیر‬ ‫یك‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬ ‫بماند‬ ‫منتظر‬ ‫بایست‬ ‫می‬ ‫روتر‬ ‫یك‬ ‫كه‬ ‫را‬ ‫زمانی‬ ‫مدت‬ ، ‫نماید‬(‫نگردد‬ ‫دریافت‬ ‫جدید‬ ‫بهنگام‬ ‫یك‬ ‫نظر‬ ‫مورد‬ ‫زمانی‬ ‫بازه‬ ‫در‬ ‫كه‬ ‫صورتی‬ ‫در‬)‫نماید‬ ‫می‬ ‫مشخص‬ ،.‫سه‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬ ‫زمان‬ ‫برابر‬Update timer‫است‬. •Holddown timers‫زمان‬ ‫مدت‬ ،holddown‫نماید‬ ‫می‬ ‫مشخص‬ ‫را‬.‫زمان‬ ‫برابر‬ ‫سه‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬Update timer‫اضافه‬ ‫به‬10 ‫است‬ ‫شده‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬. •Flush timers‫روتینگ‬ ‫جدول‬ ‫از‬ ‫را‬ ‫مسیر‬ ‫یك‬ ‫بتوان‬ ‫كه‬ ‫این‬ ‫از‬ ‫قبل‬ ‫شود‬ ‫سپری‬ ‫بایست‬ ‫می‬ ‫زمانی‬ ‫مدت‬ ‫چه‬ ‫كه‬ ‫نماید‬ ‫می‬ ‫مشخص‬ ، ‫كرد‬ ‫حذف‬.‫زمان‬ ‫برابر‬ ‫هفت‬ ‫فرض‬ ‫پیش‬ ‫مقدار‬Update timer‫شود‬ ‫می‬ ‫گرفته‬ ‫نظر‬ ‫در‬.‫مقدار‬ ‫كه‬ ‫صورتی‬ ‫در‬Update timer‫برابر‬ ‫با‬90، ‫شود‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫ثانیه‬360‫كرد‬ ‫حذف‬ ‫روتینگ‬ ‫جدول‬ ‫از‬ ‫را‬ ‫مسیر‬ ‫یك‬ ‫بتوان‬ ‫تا‬ ‫كشید‬ ‫خواهد‬ ‫طول‬ ‫ثانیه‬.
  • 15.
    ‫ادامه‬ ‫پروتكل‬IGRP ‫برخالف‬IGRP‫پروتكل‬ ،EIGRP‫از‬‫خود‬ ‫بهنگام‬ ‫مسیرهای‬ ‫در‬Subnet mask‫نماید‬ ‫می‬ ‫استفاده‬. ‫اطالعات‬ ‫ارائه‬ ، ‫دارید‬ ‫اطالع‬ ‫كه‬ ‫همانگونه‬subnet‫از‬ ‫استفاده‬ ‫امكان‬VLSM(‫از‬ ‫ه‬ ‫شد‬ ‫برگرفته‬ Variable Length Subnet Masking)‫نماید‬ ‫می‬ ‫اهم‬ ‫فر‬ ‫شبكه‬ ‫طراحی‬ ‫زمان‬ ‫در‬ ‫را‬ ‫سازی‬ ‫خالصه‬ ‫و‬. ‫پروتكل‬ ‫به‬ ‫موارد‬ ‫برخی‬ ‫در‬EIGRP‫چراكه‬ ‫شود‬ ‫می‬ ‫اشاره‬ ‫نیز‬ ‫روتینگ‬ ‫تركیبی‬ ‫پروتكل‬ ‫یك‬ ‫عنوان‬ ‫به‬ ‫های‬ ‫پروتكل‬ ‫از‬ ‫هائی‬ ‫ویژگی‬ ‫دارای‬distance-vector‫و‬link-state‫باشد‬ ‫می‬.‫مثال‬"EIGRP ‫اقدام‬‫اطالعاتی‬ ‫های‬ ‫بسته‬ ‫ارسال‬ ‫به‬link-state‫همانند‬OSPF(‫از‬ ‫شده‬ ‫برگرفته‬Open Shortest Path First)‫كند‬ ‫نمی‬.، ‫مقابل‬ ‫در‬EIGRP‫بهنگام‬ ‫داده‬distance-vector‫با‬ ‫رابطه‬ ‫در‬ ‫اطالعاتی‬ ‫شامل‬ ‫نماید‬ ‫می‬ ‫ارسال‬ ‫دهنده‬ ‫پیشنهاد‬ ‫روتر‬ ‫دیدگاه‬ ‫از‬ ‫را‬ ‫آنها‬ ‫به‬ ‫رسیدن‬ ‫هزینه‬ ‫اضافه‬ ‫به‬ ‫ها‬ ‫شبكه‬. ‫همچنین‬‫پروتكل‬ ،EIGRP‫خصایص‬ ‫دارای‬Link-state‫است‬.‫همسایگان‬ ‫بین‬ ‫روتینگ‬ ‫جداول‬ ‫سازی‬ ‫یكسان‬ ‫توپولوژی‬ ‫در‬ ‫تغییرات‬ ‫بروز‬ ‫زمان‬ ‫در‬ ‫خاص‬ ‫و‬ ‫جدید‬ ‫بهنگام‬ ‫اطالعات‬ ‫ارسال‬ ‫و‬ ‫اندازی‬ ‫راه‬ ‫زمان‬ ‫در‬ ‫باشد‬ ‫می‬ ‫زمینه‬ ‫این‬ ‫در‬ ‫ای‬ ‫نمونه‬ ، ‫شبكه‬. ‫پروتكل‬ ‫در‬ ‫قدرتمند‬ ‫های‬ ‫ویژگی‬ ‫برخی‬ ‫وجود‬EIGRP‫از‬ ‫را‬ ‫آن‬IGRP‫روتینگ‬ ‫های‬ ‫پروتكل‬ ‫سایر‬ ‫و‬ ‫كامال‬"‫نماید‬ ‫می‬ ‫متمایز‬. •‫حمایت‬‫از‬IP،IPX‫و‬AppelTalk‫طریق‬ ‫از‬PDM(‫از‬ ‫شده‬ ‫برگرفته‬Protocol-Dependent Modules) •‫ارتباط‬‫طریق‬ ‫از‬RTP(‫از‬ ‫شده‬ ‫برگرفته‬Reliable Transport Protocol)
  • 16.
    ‫پروتكل‬ ‫انتخاب‬ ‫دالیل‬OSPF ‫جهت‬‫این‬‫سناریو‬ 1.‫پروتكل‬RIP‫تعداد‬‫براساس‬Hop count‫كوتاه‬ ‫یا‬‫مى‬ ‫كار‬ ‫مسیر‬ ‫ترین‬‫در‬ ،‫كند‬ ‫حداكثر‬ ‫داراى‬ ‫و‬ ‫نداریم‬ ‫مشكل‬ ‫مسیر‬ ‫طول‬ ‫براي‬ ‫ما‬ ‫كه‬ ‫صورتى‬3‫مى‬ ‫مسیر‬‫باشیم‬ ‫یا‬ ‫باند‬ ‫پهناى‬ ‫ما‬ ‫اولویت‬ ‫و‬ ‫مشكل‬ ‫و‬Bandwitdh‫مى‬‫باشد‬. 2.‫جدول‬ ‫زیاد‬ ‫حجم‬ ‫و‬ ‫مناطق‬ ‫پراكندگى‬ ‫و‬ ‫روترها‬ ‫تعداد‬ ‫به‬ ‫توجه‬ ‫با‬Routing‫در‬ ‫پروتكل‬RIP‫جدول‬ ‫كل‬ ‫بروزرساني‬ ‫و‬Routing‫تغییر‬ ‫كوچكترین‬ ‫ازاي‬ ‫به‬auto- summary‫پروتكل‬ ‫در‬RIP‫شبكه‬ ‫این‬ ‫جهت‬ ‫مناسبى‬ ‫گزینه‬ ‫پروتكل‬ ‫این‬ ‫كل‬ ‫در‬ ، ‫نمى‬‫باشد‬. 3.‫پروتكل‬EIGRP‫مزیت‬ ‫به‬ ‫توجه‬ ‫با‬‫گزینه‬ ‫و‬ ‫فراوان‬ ‫هاى‬‫نكته‬ ‫یك‬ ،‫خوب‬ ‫هاى‬ ‫ا‬‫حتما‬ ‫شبكه‬ ‫روترهاى‬ ‫و‬ ‫تجهیزات‬ ‫تمام‬ ‫بایستى‬ ‫كه‬ ‫است‬ ‫این‬ ‫هم‬ ‫ن‬ ‫و‬ ‫دارد‬ ‫منفى‬ ‫مارك‬Cisco‫مارك‬ ‫از‬ ‫غیر‬ ‫روترى‬ ‫داشتن‬ ‫وجود‬ ‫احتمال‬ ‫به‬ ‫توجه‬ ‫با‬ ‫لذا‬ ،‫باشند‬ Cisco‫مى‬ ‫منتفى‬ ‫نیز‬ ‫گزینه‬ ‫این‬ ‫كل‬ ‫در‬‫باشد‬. 4.‫پروتكل‬OSPF‫مزیت‬ ‫به‬ ‫توجه‬ ‫با‬‫و‬ ‫شده‬ ‫ذكر‬ ‫هاى‬Summarization‫و‬ ‫آل‬ ‫ایده‬ ‫مناطق‬ ‫جداسازى‬ ‫قابلیت‬(Area)‫جدول‬ ‫حجم‬ ‫و‬Routing‫گزینه‬ ‫بهترین‬ ‫كم‬ ‫بسیار‬ ‫مى‬‫باشد‬.
