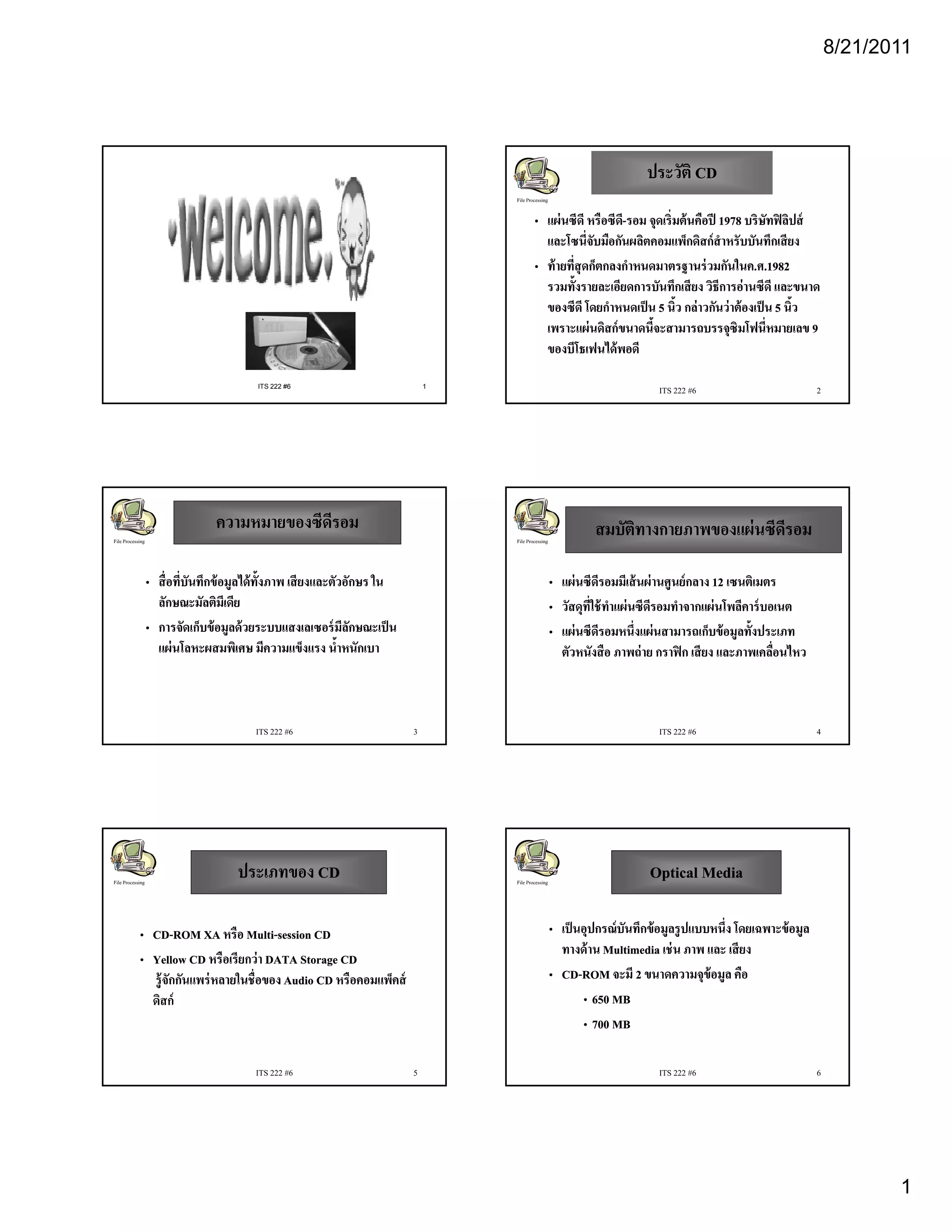

สื่อเสียง Cd
- 1. 8/21/2011
ประวัติ CD
File Processing
• แผ่ นซีดี หรือซีด-รอม จุดเริ่มต้ นคือปี 1978 บริษัทฟิ ลิปส์
ี
และโซนี่จับมือกันผลิตคอมแพ็กดิสก์ สําหรับบันทึกเสี ยง
• ท้ ายที่สุดก็ตกลงกําหนดมาตรฐานร่ วมกันในค..ศ.1982
ในค
รวมทั้งรายละเอียดการบันทึกเสี ยง วิธีการอ่ านซีดี และขนาด
ของซีดี โดยกําหนดเป็ น 5 นิว กล่ าวกันว่ าต้ องเป็ น 5 นิว
้ ้
เพราะแผ่ นดิสก์ ขนาดนีจะสามารถบรรจุซิมโฟนี่หมายเลข 9
้
ของบีโธเฟนได้ พอดี
ITS 222 #6 1
ITS 222 #6 2
ความหมายของซีดรอม
ี สมบัติทางกายภาพของแผ่ นซีดรอม
ี
File Processing File Processing
• สื่ อที่บันทึกข้ อมูลได้ท้งภาพ เสี ยงและตัวอักษร ใน
ั • แผ่ นซีดรอมมีเส้ นผ่ านศูนย์ กลาง 12 เซนติเมตร
ี
ลักษณะมัลติมเี ดีย • วัสดุที่ใช้ ทาแผ่ นซีดรอมทําจากแผ่ นโพลีคาร์ บอเนต
ํ ี
• การจัดเก็บข้ อมูลด้ วยระบบแสงเลเซอร์ มลกษณะเป็ น
ีั • แผ่ นซีดรอมหนึ่งแผ่ นสามารถเก็บข้ อมูลทั้งประเภท
ี
แผ่ นโลหะผสมพิเศษ มีความแข็งแรง นําหนักเบา้ ตัวหนังสื อ ภาพถ่ าย กราฟิ ก เสี ยง และภาพเคลือนไหว
่
ITS 222 #6 3 ITS 222 #6 4
File Processing
ประเภทของ CD File Processing
Optical Media
• CD-ROM XA หรือ Multi-session CD
CD- Multi- • เป็ นอุปกรณ์ บันทึกข้ อมูลรู ปแบบหนึ่ง โดยเฉพาะข้ อมูล
ทางด้ าน Multimedia เช่ น ภาพ และ เสี ยง
• Y ll CD หรือเรียกว่ า DATA Storage CD
Yellow หรอเรยกวา St
รู้ จักกันแพร่ หลายในชื่อของ Audio CD หรือคอมแพ็คส์ • CD-ROM จะมี 2 ขนาดความจุข้อมูล คือ
CD-
ดิสก์ • 650 MB
• 700 MB
ITS 222 #6 5 ITS 222 #6 6
1

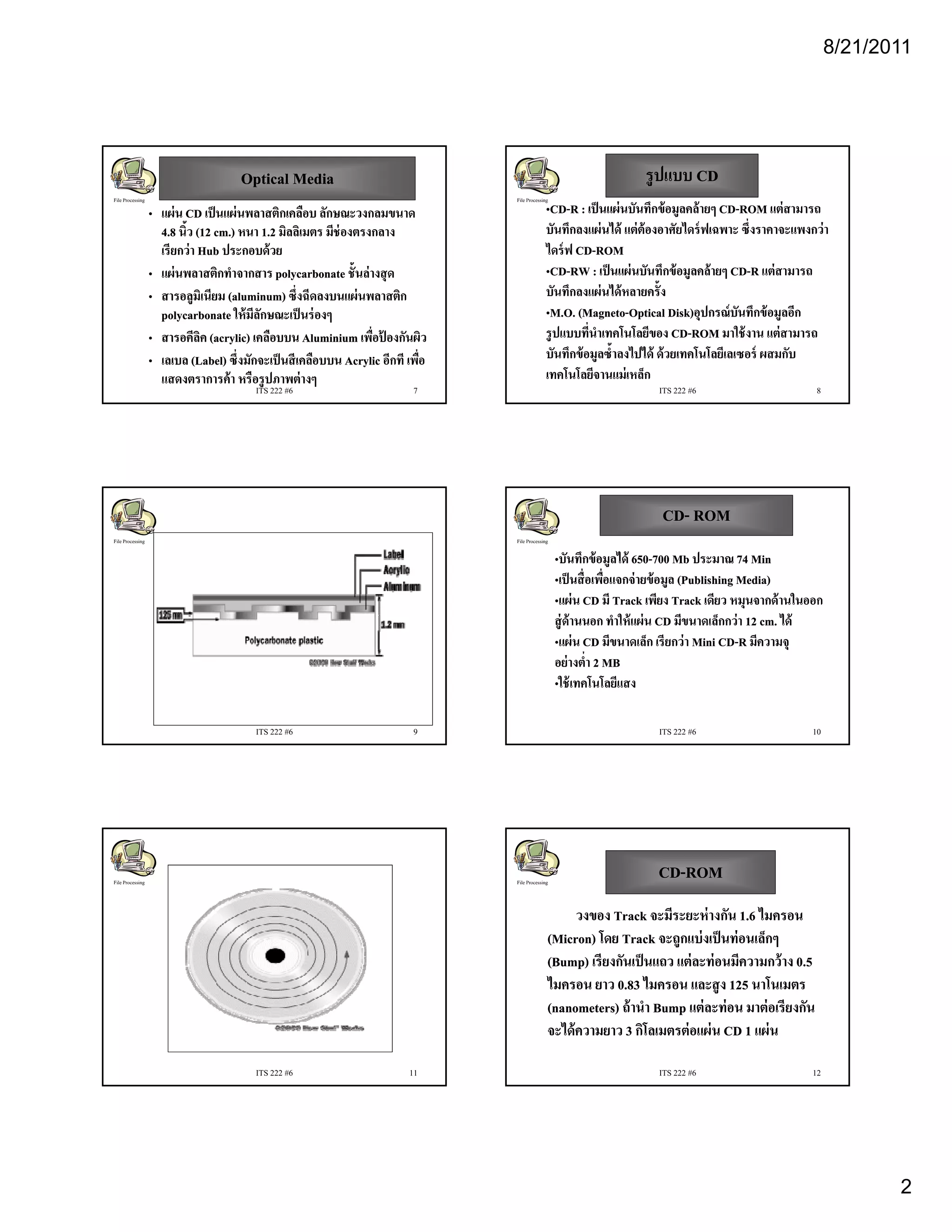

- 2. 8/21/2011
Optical Media รู ปแบบ CD
File Processing File Processing
• แผ่ น CD เป็ นแผ่ นพลาสติกเคลือบ ลักษณะวงกลมขนาด •CD-R : เป็ นแผ่ นบันทึกข้ อมูลคล้ ายๆ CD-ROM แต่ สามารถ
CD- CD-
4.8 นิว (12 cm.) หนา 1.2 มิลลิเมตร มีช่องตรงกลาง
้ บันทึกลงแผ่ นได้ แต่ ต้องอาศัยไดร์ ฟเฉพาะ ซึ่งราคาจะแพงกว่า
เรียกว่ า Hub ประกอบด้ วย ไดร์ ฟ CD-ROM
CD-
• แผ่ นพลาสติกทําจากสาร polycarbonate ชนลางสุ ด
แผนพลาสตกทาจากสาร ชั้นล่ างสด •CD-RW : เป็ นแผ่ นบันทึกข้ อมลคล้ายๆ CD-R แต่ สามารถ
CD- เปนแผนบนทกขอมูลคลายๆ CD- แตสามารถ
• สารอลูมเิ นียม (aluminum) ซึ่งฉีดลงบนแผ่ นพลาสติก บันทึกลงแผ่ นได้ หลายครั้ง
polycarbonate ให้ มลกษณะเป็ นร่ องๆ
ีั •M.O. (Magneto-Optical Disk)อุปกรณ์ บนทึกข้ อมูลอีก
(Magneto- Disk)อุ ั
• สารอคีลค (acrylic) เคลือบบน Aluminium เพือปองกันผิว
ิ ่ ้ รู ปแบบที่นําเทคโนโลยีของ CD-ROM มาใช้ งาน แต่ สามารถ
CD-
• เลเบล (Label) ซึ่งมักจะเป็ นสี เคลือบบน Acrylic อีกที เพือ
่ บันทึกข้ อมูลซํ้าลงไปได้ ด้ วยเทคโนโลยีเลเซอร์ ผสมกับ
แสดงตราการค้า หรือรู ปภาพต่ างๆ เทคโนโลยีจานแม่ เหล็ก
ITS 222 #6 7 ITS 222 #6 8
CD-
CD- ROM
File Processing File Processing
•บันทึกข้ อมูลได้ 650-700 Mb ประมาณ 74 Min
650-
•เป็ นสื่ อเพือแจกจ่ ายข้ อมูล (Publishing Media)
่
•แผ่ น CD มี Track เพียง Track เดียว หมุนจากด้ านในออก
สู่ ด้านนอก ทํําให้้ แผ่่ น CD มีขนาดเล็กกว่่า 12 cm. ได้้
ใ ี ็ ไ
•แผ่ น CD มีขนาดเล็ก เรียกว่ า Mini CD-R มีความจุ
CD-
อย่ างตํ่า 2 MB
•ใช้ เทคโนโลยีแสง
ITS 222 #6 9 ITS 222 #6 10
File Processing File Processing
CD-
CD-ROM
วงของ Track จะมีระยะห่ างกัน 1.6 ไมครอน
(Micron) โดย Track จะถูกแบ่ งเป็ นท่ อนเล็กๆ
(Bump) เรีียงกันเป็ นแถว แต่่ ละท่่ อนมีความกว้้ าง 0.5
ั ป็ ี
ไมครอน ยาว 0.83 ไมครอน และสู ง 125 นาโนเมตร
(nanometers) ถ้ านํา Bump แต่ ละท่ อน มาต่ อเรียงกัน
จะได้ ความยาว 3 กิโลเมตรต่ อแผ่ น CD 1 แผ่ น
ITS 222 #6 11 ITS 222 #6 12
2
- 3. 8/21/2011

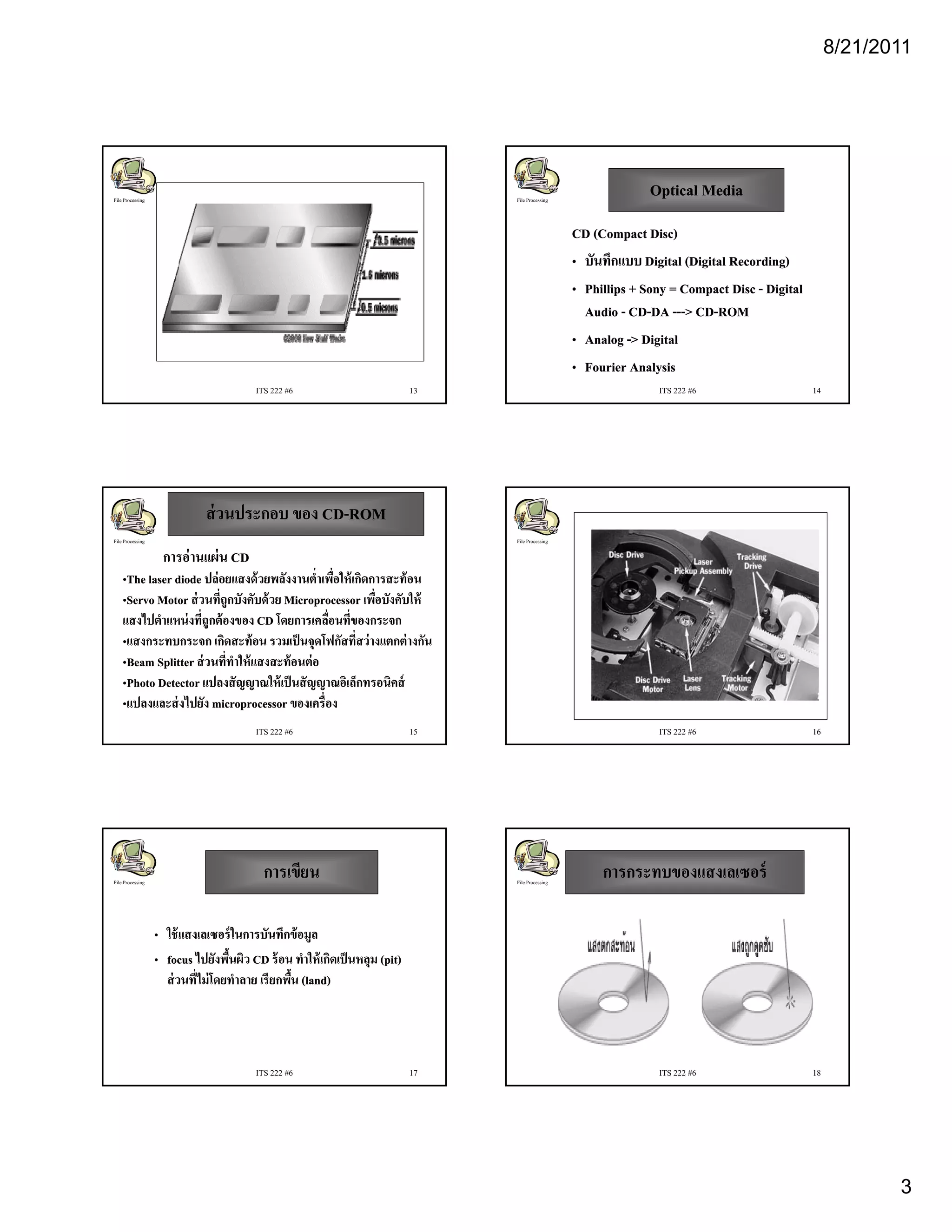

File Processing File Processing
Optical Media
CD (Compact Disc)
• บันทึกแบบ Digital (Digital Recording)
• Phillips + Sony = Compact Disc - Digital
Audio - CD-DA ---> CD-ROM
CD- ---> CD-
• Analog -> Digital
• Fourier Analysis
ITS 222 #6 13 ITS 222 #6 14
ส่ วนประกอบ ของ CD-ROM
CD-
File Processing File Processing
การอ่ านแผ่ น CD
นแผ่
•The laser diode ปล่ อยแสงด้ วยพลังงานตํ่าเพือให้ เกิดการสะท้ อน
่
•Servo Motor ส่ วนทีถูกบังคับด้ วย Microprocessor เพือบังคับให้
่ ่
แสงไปตําแหน่่ งที่ถูกต้้ องของ CD โ
ไป ํ ี โดยการเคลือนทีี่ของกระจก
ื่
•แสงกระทบกระจก เกิดสะท้ อน รวมเป็ นจุดโฟกัสที่สว่ างแตกต่ างกัน
•Beam Splitter ส่ วนที่ทําให้ แสงสะท้ อนต่ อ
นต่
•Photo Detector แปลงสั ญญาณให้ เป็ นสั ญญาณอิเล็กทรอนิคส์
ญาณ
•แปลงและส่ งไปยัง microprocessor ของเครื่อง
ITS 222 #6 15 ITS 222 #6 16
File Processing
การเขียน File Processing
การกระทบของแสงเลเซอร์
• ใช้ แสงเลเซอร์ ในการบันทึกข้ อมูล
• focus ไปยังพืนผิว CD ร้ อน ทําให้ เกิดเป็ นหลม (pit)
f ไปยงพนผว รอน ทาใหเกดเปนหลุม ( it)
้
ส่ วนที่ไม่ โดยทําลาย เรียกพืน (land)
้
ITS 222 #6 17 ITS 222 #6 18
3

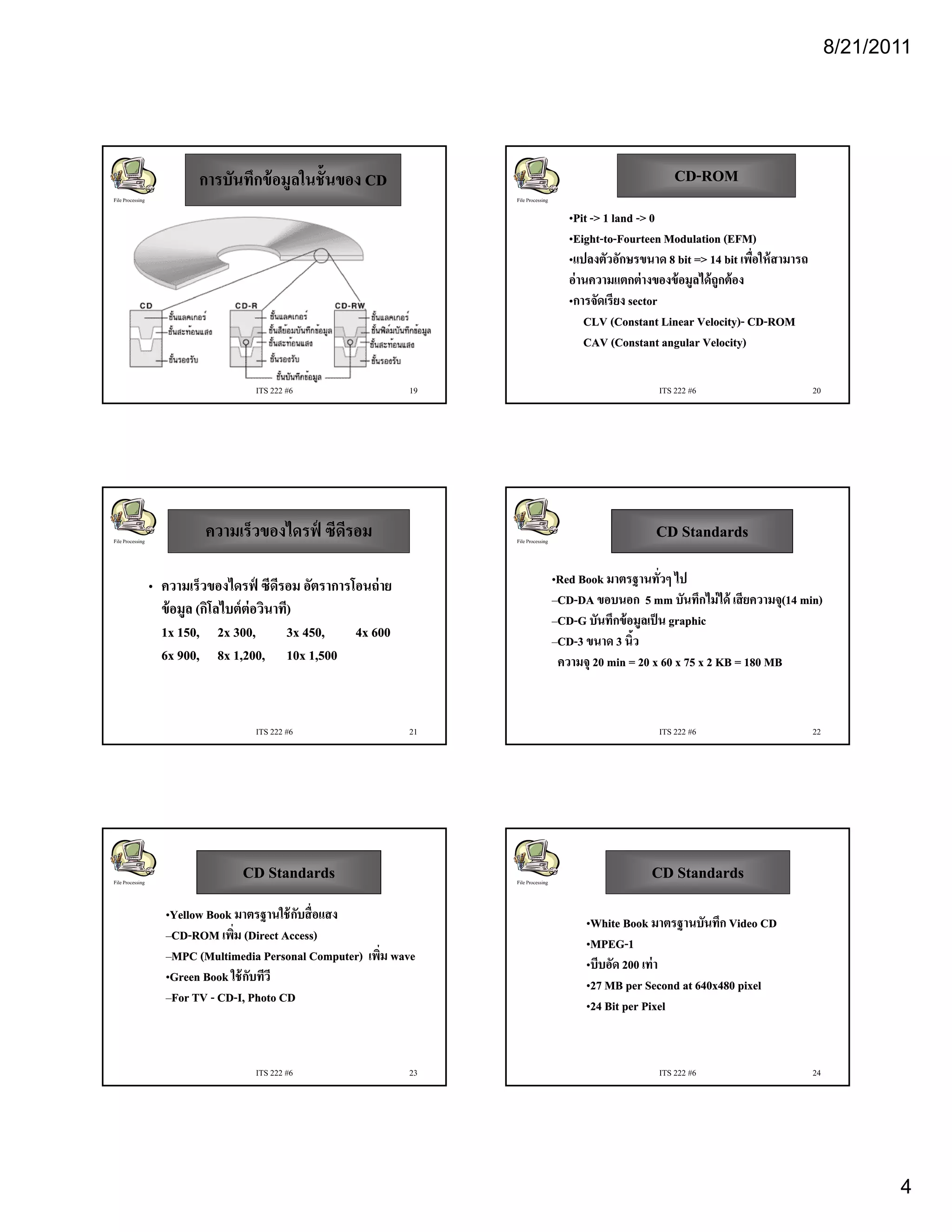

- 4. 8/21/2011
การบันทึกข้ อมูลในชั้นของ CD CD-
CD-ROM
File Processing File Processing
•Pit -> 1 land -> 0
•Eight-to-Fourteen Modulation (EFM)
Eight-to-
•แปลงตัวอักษรขนาด 8 bit => 14 bit เพือให้ สามารถ
่
อ่่ านความแตกต่่ างของข้้ อมูลไ ้ ถูกต้้ อง
ได้
•การจัดเรียง sector
CLV (Constant Linear Velocity)- CD-ROM
Velocity)- CD-
CAV (Constant angular Velocity)
ITS 222 #6 19 ITS 222 #6 20
File Processing
ความเร็วของไดรฟ์ ซีดรอม
ี File Processing
CD Standards
• ความเร็วของไดรฟ์ ซีดรอม อัตราการโอนถ่ าย
ี •Red Book มาตรฐานทั่วๆ ไป
–CD-DA ขอบนอก 5 mm บันทึกไม่ ได้ เสี ยความจุ(14 min)
CD-
ข้ อมููล (กิโลไบต์ ต่อวินาที)
–CD-G บัันทึึกข้้ อมูลเป็ น graphic
CD- ป็
1x 150, 2x 300,
150, 300, 3x 450,
450, 4x 600 –CD-3 ขนาด 3 นิว
CD- ้
6x 900, 8x 1,200,, 10x 1,500
900, 200 10x ความจุ 20 min = 20 x 60 x 75 x 2 KB = 180 MB
ITS 222 #6 21 ITS 222 #6 22
File Processing
CD Standards File Processing
CD Standards
•Yellow Book มาตรฐานใช้ กบสื่ อแสง
ั •White Book มาตรฐานบันทึก Video CD
–CD-ROM เพิม (Direct Access)
CD- ่ •MPEG-1
MPEG-
–MPC (Multimedia Personal Computer) เพิม wave
เพม่ •บีบอัด 200 เท่ า
•Green Book ใช้ กบทีวี
ั •27 MB per Second at 640x480 pixel
640x
–For TV - CD-I, Photo CD
CD- •24 Bit per Pixel
ITS 222 #6 23 ITS 222 #6 24
4

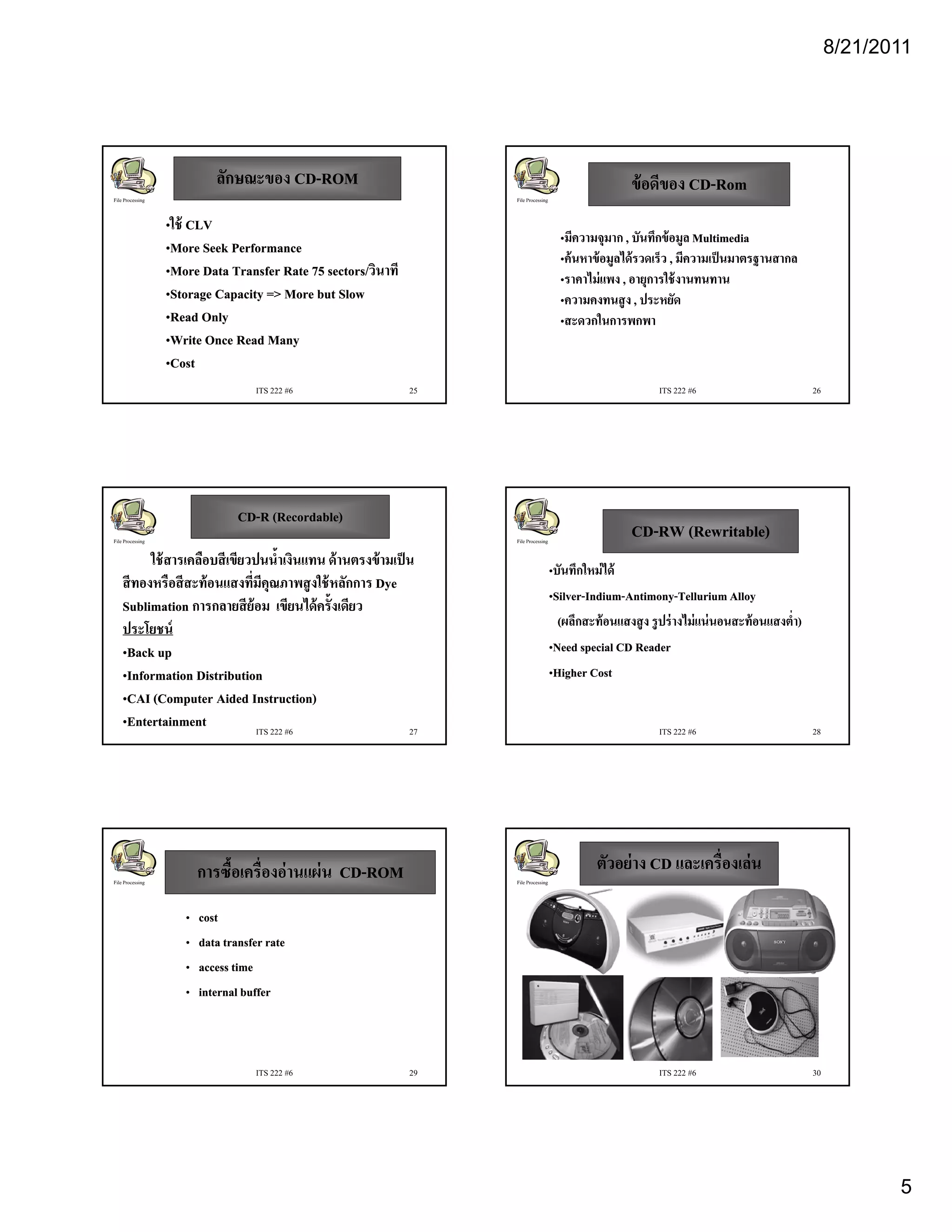

- 5. 8/21/2011
ลักษณะของ CD-ROM
CD- ข้ อดีของ CD-Rom
CD-
File Processing File Processing
•ใช้ CLV
•มีความจุมาก , บันทึกข้ อมูล Multimedia
•More Seek Performance
•ค้ นหาข้ อมูลได้ รวดเร็ว , มีความเป็ นมาตรฐานสากล
•More Data Transfer Rate 75 sectors/วินาที
sectors/วนาท
sectors/วิ
วนาท •ราคาไม่่ แพง , อายุการใช้้ งานทนทาน
ไ ใ
•Storage Capacity => More but Slow •ความคงทนสู ง , ประหยัด
•Read Only •สะดวกในการพกพา
•Write Once Read Many
•Cost
ITS 222 #6 25 ITS 222 #6 26
CD-
CD-R (Recordable)
File Processing File Processing
CD-
CD-RW (Rewritable)
ใช้ สารเคลือบสี เขียวปนนํ้าเงินแทน ด้ านตรงข้ ามเป็ น
•บันทึกใหม่ ได้
สี ทองหรือสี สะท้ อนแสงที่มคุณภาพสู งใช้ หลักการ Dye
ี
•Silver-Indium-Antimony-Tellurium Alloy
Silver-Indium-Antimony-
Sublimation การกลายสี ย้อม เขียนได้ ครั้งเดียว
ประโยชน์ (ผลึกสะท้้ อนแสงสู ง รู ปร่่ างไม่่ แน่่ นอนสะท้้ อนแสงตํํ่า)
ึ ไ
•Back up •Need special CD Reader
•Information Distribution •Higher Cost
•CAI (Computer Aided Instruction)
•Entertainment ITS 222 #6 27 ITS 222 #6 28
การซื้อเครื่องอ่ านแผ่ น CD-ROM
CD- ตัวอย่ าง CD และเครื่องเล่ น
File Processing File Processing
• cost
• data transfer rate
• access time
• internal buffer
ITS 222 #6 29 ITS 222 #6 30
