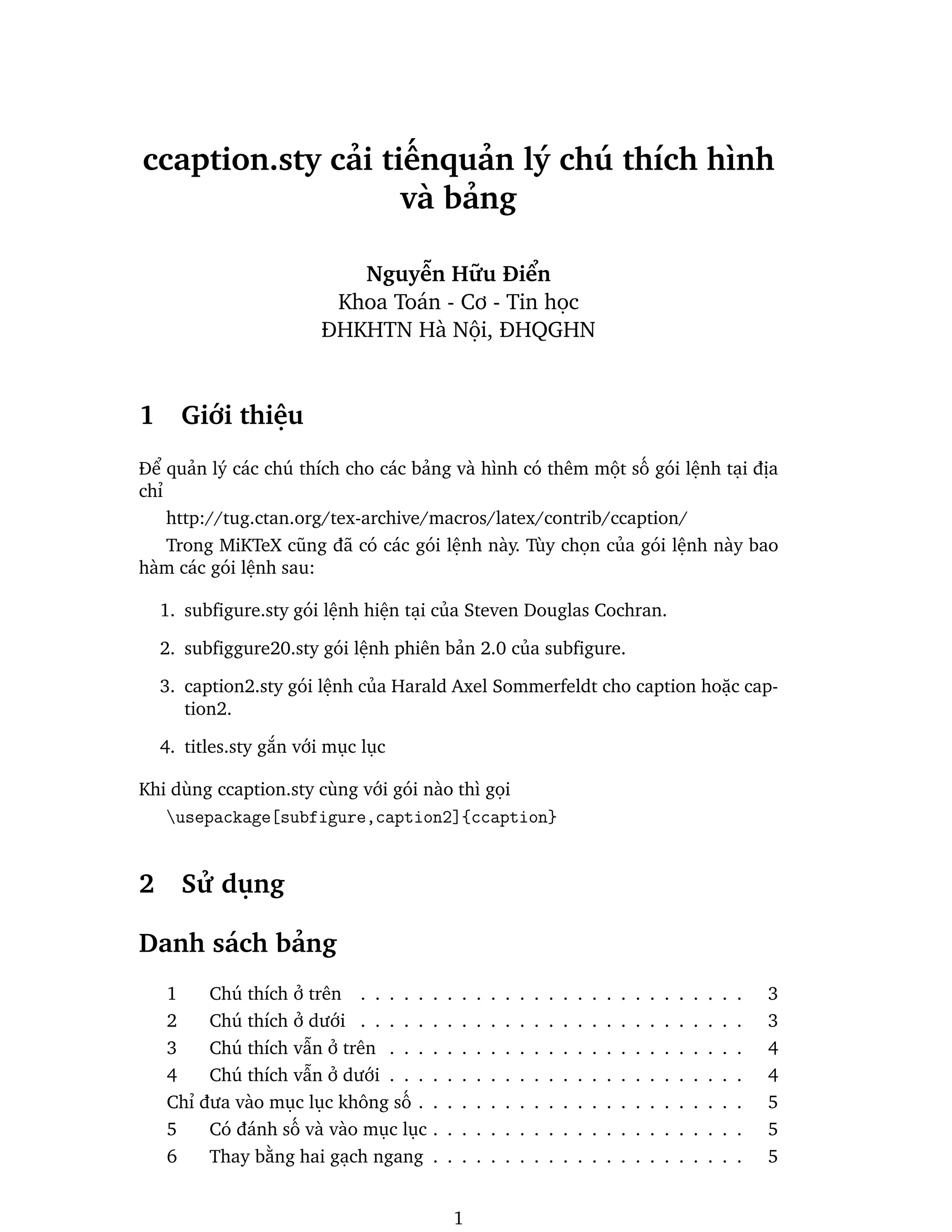

1

1. ccaption.sty cải tiếnquản lý chú thích hình
và bảng
Nguyễn Hữu Điển
Khoa Toán - Cơ - Tin học
ĐHKHTN Hà Nội, ĐHQGHN
1 Giới thiệu
Để quản lý các chú thích cho các bảng và hình có thêm một số gói lệnh tại địa
chỉ
http://tug.ctan.org/tex-archive/macros/latex/contrib/ccaption/
Trong MiKTeX cũng đã có các gói lệnh này. Tùy chọn của gói lệnh này bao
hàm các gói lệnh sau:
1. subfigure.sty gói lệnh hiện tại của Steven Douglas Cochran.
2. subfiggure20.sty gói lệnh phiên bản 2.0 của subfigure.
3. caption2.sty gói lệnh của Harald Axel Sommerfeldt cho caption hoặc cap-
tion2.
4. titles.sty gắn với mục lục
Khi dùng ccaption.sty cùng với gói nào thì gọi
usepackage[subfigure,caption2]{ccaption}
2 Sử dụng
Danh sách bảng
1 Chú thích ở trên . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Chú thích ở dưới . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 Chú thích vẫn ở trên . . . . . . . . . . . . . . . . . . . . . . . . . 4
4 Chú thích vẫn ở dưới . . . . . . . . . . . . . . . . . . . . . . . . . 4
Chỉ đưa vào mục lục không số . . . . . . . . . . . . . . . . . . . . . . . 5
5 Có đánh số và vào mục lục . . . . . . . . . . . . . . . . . . . . . . 5
6 Thay bằng hai gạch ngang . . . . . . . . . . . . . . . . . . . . . . 5
1

2. http://nhdien.wordpress.com - Nguyễn Hữu Điển 2
7 Thay bằng hai dấu chấm . . . . . . . . . . . . . . . . . . . . . . . 6
8 Để trắng . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9 Thay đổi Bảng và gắn thêm . . . . . . . . . . . . . . . . . . . . . 7
10 Phần chính của chú thích . . . . . . . . . . . . . . . . . . . . . . 8
11 Phần chính của chú thích . . . . . . . . . . . . . . . . . . . . . . 8
12 Phần chính của chú thích . . . . . . . . . . . . . . . . . . . . . . 9
13 Quy tâm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
14 Bên trái . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
15 Bên trái . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
16 Bên trái . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
17 Bên phải . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
18 Dùng minipage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3. http://nhdien.wordpress.com - Nguyễn Hữu Điển 3
1. Chú thích để ở trên và ở dưới tùy ý
begin{table}[htbp]
begin{center}
caption{Chú thích ở trên}
begin{tabular}{|c|c|}
hline
a & b hline
c & d
hline
end{tabular}
end{center}
end{table}
Bảng 1: Chú thích ở trên
a b
c d
begin{table}[htbp]
begin{center}
begin{tabular}{|c|c|}
hline
1 & 2 hline
3 & 4
hline
end{tabular}
caption{Chú thích ở dưới}
end{center}
end{table}
1 2
3 4
Bảng 2: Chú thích ở dưới
2. Với lệnh legend{Lời giải thích thêm} thêm vào cạnh bảng
begin{table}[htbp]
begin{center}
caption{Chú thích vẫn ở trên}
begin{tabular}{|c|c|}
hline
A & B hline
C & D hline
end{tabular}

4. http://nhdien.wordpress.com - Nguyễn Hữu Điển 4
Bảng 3: Chú thích vẫn ở trên
A B
C D
Lời giải thích thêm
legend{Lời giải thích thêm}
end{center}
end{table}
begin{table}[htbp]
begin{center}
legend{Lời giải thích thêm}
begin{tabular}{|c|c|}
hline
A & B hline
C & D hline
end{tabular}
caption{Chú thích vẫn ở dưới}
end{center}
end{table}
Lời giải thích thêm
A B
C D
Bảng 4: Chú thích vẫn ở dưới
3. Cho vào mục lục nhưng đánh số
begin{table}[htbp]
begin{center}
legend{Vẫn có chú thích trên hình hoặc bảng}
addcontentsline{lot}{table}{Chỉ đưa vào mục lục không số}
begin{tabular}{|c|c|}
hline
1 & 2 hline
C & D
hline
end{tabular}
end{center}
end{table}
begin{table}[htbp]
begin{center}

5. http://nhdien.wordpress.com - Nguyễn Hữu Điển 5
Vẫn có chú thích trên hình hoặc bảng
1 2
C D
caption{Có đánh số và vào mục lục}
begin{tabular}{|c|c|}
hline
A & B hline
C & D
hline
end{tabular}
end{center}
end{table}
Bảng 5: Có đánh số và vào mục lục
A B
C D
4. Thay đổi dấu cách giữa Hình, Bảng và chú thích
captiondelim{-- }
begin{table}[htbp]
begin{center}
caption{Thay bằng hai gạch ngang}
begin{tabular}{|c|c|}
hline
A & B hline
C & D
hline
end{tabular}
end{center}
end{table}
Bảng 6– Thay bằng hai gạch ngang
A B
C D
captiondelim{: }
begin{table}[htbp]
begin{center}
caption{Thay bằng hai dấu chấm}
begin{tabular}{|c|c|}
hline

6. http://nhdien.wordpress.com - Nguyễn Hữu Điển 6
A & B hline
C & D
hline
end{tabular}
end{center}
end{table}
Bảng 7: Thay bằng hai dấu chấm
A B
C D
captiondelim{ }
begin{table}[htbp]
begin{center}
caption{Để trắng }
begin{tabular}{|c|c|}
hline
A & B hline
C & D
hline
end{tabular}
end{center}
end{table}
Bảng 8 Để trắng
A B
C D
5. Cải tiến một chút
renewcommand{figurename}{Hình chính}
renewcommand{tablename}{Bảng lớn}
captiondelim{$spadesuit$ }
begin{figure}[!htp]
centering
includegraphics[height=6cm,width=9cm]{hinh1.eps}
caption{Thay đổi chữ Hình và gắn thêm}label{fig:hinh1}
end{figure}

7. http://nhdien.wordpress.com - Nguyễn Hữu Điển 7
Hình chính 1♠ Thay đổi chữ Hình và gắn thêm
captiondelim{$clubsuit $}
begin{table}[htbp]
begin{center}
caption{ Thay đổi Bảng và gắn thêm}
begin{tabular}{|c|c|}
hline
A & B hline
C & D
hline
end{tabular}
end{center}
end{table}
Bảng lớn 9♣Thay đổi Bảng và gắn thêm
A B
C D
6. Liệt kê các chú thích ở dưới
begin{table}[h]
begin{center}
begin{tabular}{|c|c|}
hline
a&bhline
c&d
hline
end{tabular}
end{center}
caption{Phần chính của chú thích}
legend{Chú thích lần một}
legend{Chú thích hàng hai}
legend{Lại thêm hàng ba}

8. http://nhdien.wordpress.com - Nguyễn Hữu Điển 8
label{tab:bang}
end{table}
a b
c d
Bảng 10. Phần chính của chú thích
Chú thích lần một
Chú thích hàng hai
Lại thêm hàng ba
setlength{abovecaptionskip}{0pt}
setlength{belowcaptionskip}{0pt}
begin{table}[h]
begin{center}
begin{tabular}{|c|c|}
hline
a&bhline
c&d
hline
end{tabular}
end{center}
caption{Phần chính của chú thích}
legend{Chú thích lần một}
legend{Chú thích hàng hai}
legend{Lại thêm hàng ba}
label{tab:bang}
end{table}
a b
c d
Bảng 11. Phần chính của chú thích
Chú thích lần một
Chú thích hàng hai
Lại thêm hàng ba
begin{table}[h]
begin{center}
begin{tabular}{|c|c|}
hline
a&bhline
c&d

9. http://nhdien.wordpress.com - Nguyễn Hữu Điển 9
hline
end{tabular}
end{center}
caption{Phần chính của chú thích}
label{tab:bang2}
end{table}
begin{center}
Chú thích lần một
Chú thích hàng hai
Lại thêm hàng ba
end{center}
a b
c d
Bảng 12. Phần chính của chú thích
Chú thích lần một
Chú thích hàng hai
Lại thêm hàng ba
7. Vị trí các chú thích được điều khiển
captionstyle{centering}
begin{table}[htbp]
begin{center}
begin{tabular}{|c|c|}
hline
A&B
hline
C&D
hline
E&F
hline
G&H
hline
end{tabular}
end{center}
caption{Quy tâm}
legend{cmd{captionstyle{centering}}}
label{tb:tab1}
end{table}

10. http://nhdien.wordpress.com - Nguyễn Hữu Điển 10
A B
C D
E F
G H
Bảng 13. Quy tâm
captionstyle{centering}
captionstyle{raggedleft}
begin{table}[htbp]
begin{center}
caption{Bên trái}
legend{cmd{captionstyle{raggedleft}}}
label{tb:tab2}
begin{tabular}{|c|c|}
hline
A&B
hline
C&D
hline
E&F
hline
G&H
hline
end{tabular}
end{center}
end{table}
Bảng 14. Bên trái
captionstyle{raggedleft}
A B
C D
E F
G H
+Bảng 15 Kết hợp captionstyle{raggedleft} với
begin{center}...end{center}
captionstyle{raggedleft}
begin{table}[htbp]
caption{Bên trái}
legend{cmd{captionstyle{raggedleft}}}
label{tb:tab21}
begin{tabular}{|c|c|}
hline
A&B
hline

11. http://nhdien.wordpress.com - Nguyễn Hữu Điển 11
C&D
hline
E&F
hline
G&H
hline
end{tabular}
end{table}
Bảng 15. Bên trái
captionstyle{raggedleft}
A B
C D
E F
G H
+ Bảng 16captionstyle{raggedleft} begin{center}...end{center}cmd{vskip-2cm}
captionstyle{raggedleft}
begin{table}[htbp]
begin{tabular}{|c|c|}
hline
A&B
hline
C&D
hline
E&F
hline
G&H
hline
end{tabular}
vskip-2cm
caption{Bên trái}
legend{cmd{captionstyle{raggedleft}}}
legend{with cmd{vskip-2cm}}
label{tb:tab3}
end{table}
A B
C D
E F
G H
Bảng 16. Bên trái
captionstyle{raggedleft}
with vskip-2cm

12. http://nhdien.wordpress.com - Nguyễn Hữu Điển 12
captionstyle{raggedright}
begin{table}[htbp]
begin{center}
begin{tabular}{|c|c|}
hline
A&B
hline
C&D
hline
E&F
hline
G&H
hline
end{tabular}
vskip-2cm
caption{Bên phải}
legend{cmd{captionstyle{raggedright}}}
legend{with cmd{vskip-2cm}}
label{tb:tab4}
end{center}
end{table}
A B
C D
E F
G H
Bảng 17. Bên phải
captionstyle{raggedright}
with vskip-2cm
Dùng minipage
begin{table}[htbp]
begin{minipage}{.45textwidth}
begin{tabular}{|c|c|}
hline
A&B
hline
C&D
hline
E&F
hline
G&H
hline
end{tabular}
end{minipage}
begin{minipage}{.45textwidth}
caption{Dùng minipage}
end{minipage}
end{table}

13. http://nhdien.wordpress.com - Nguyễn Hữu Điển 13
A B
C D
E F
G H
Bảng 18. Dùng minipage
