Cascade Shadow Mapping에 대해 설명한다.

1. Directional Light Shadows
2020-02-15 제 538회 Dev Rookie 발표자 이석우

2. CONCEPT
1

3. Directional Light
 장면의 모든 위치에서 같은 방향으로 표면에 접촉하는 빛을 말한다.
2

4. Directional Light
 태양은 거대한 구의 형태이지만 한 점을 확대해 보면 우리 눈에는 평지와 같다.
3
확대
태
양
표
면
따라서 이 점에서 방사되는 빛의 방향은 사실상 같다고 볼 수 있다.

5. Directional Light
 행성의 관점에서 보자면 남극과 북극의 태양빛의 방향은 다를 수 있다.
4
그러나 장면(Scene)은 사람 혹은 카메라의 시야 범위에 한정되기 때문에 방향이 같은 평행광이 된다.

6. Directional Light Shadows
 그림자는 빛이 닿지 않는 영역을 말한다.
 즉, Directional Light Shadow는 직접광이 닿지 않는 영역에서 발생한다.
5

7. Shadow Mapping
 오늘날의 그림자 매핑은 2단계를 거쳐 렌더링한다.
6
Rendering
Shadow Map
Rendering
Scene
깊이 버퍼 그림자 매핑 https://www.slideshare.net/SukwooLee4/20181222-126893802

8. Shadow Map
 그림자 맵은 깊이 버퍼를 이용해서 생성한다. (깊이 버퍼 그림자 버퍼)
 이때 한 점의 광원 위치로부터 가장 가까운 객체 표면의 거리를 깊이 버퍼에 저장한다.
7
A
B
C
D
0.0
0.5
0.7
0.85
1.0
깊이 버퍼 그림자 매핑 https://www.slideshare.net/SukwooLee4/20181222-126893802

9. Perspective Projection
 Light Space의 위치를 원근 투영하여 그림자 맵에 저장한다.
8
Perspective Projection
0.0
1.0
Spotlight Shadow, Point Light Shadow에 적용 가능
한 점의 광원에서 빛이 전방위로 방사한다고 가정

10. Perspective Projection
 Directional Light Shadow Map도 원근 투영해야 할까?
9
Directional Light는 모든 위치에서 빛을 한 방향으로만 방사한다.
Perspective Projection
0.0
1.0

11. Perspective Projection
 즉, 원근 투영을 하면 논리적인 오류가 발생한다.
10
따라서 이 방식은 Directional Light Shadow에 적용할 수 없다.
Perspective Projection
0.0
1.0
X X X X
O
O

12. Orthographic Projection
 따라서 Directional Light Shadow Map은 직교투영을 한다.
11
Perspective Projection
0.0
1.0

13. Orthographic Projection
 한 점이 아닌 near 평면을 기준으로 깊이 값이 계산한다.
12

14. Orthogonal Projection
 Shadow Map은 Scene을 완전히 포함해야 그림자가 문제없이 보인다.
13
그림자 X
Scene Scene
Good Case Bad Case

15. DLSM의 문제점(1)
 Camera Scene은 절두체인 반면 Shadow Map은 직육면체이므로 낭비되는 공간이 있다.
14
Shadow Map
Scene
Ideal case
아무리 효율적으로 그림자 맵을 생성해도 비는 공간이 존재

16. DLSM의 문제점(2)
 카메라와의 거리와 상관없이 그림자의 퀄리티가 동일하다.
15
near far
카메라와 가까운 그림자는 높은 퀄리티를 요구

17. DLSM의 문제점(2)
 Trade-off
퀄리티 메모리
12

18. Motive
17
공간 낭비를 최소화하고,
거리에 따라 퀄리티의 차이를
두는 방법은 없을까?

19. Cascade Shadow Mapping
 두개 이상의 그림자 맵을 이용하여 카메라의 위치에 따라 그림자 맵의 해상도를 달리하는 방법
18
카메라와의 거리가 가까우면, 해상도
멀면, 해상도

20. Cascade Shadow Mapping
 앞에서는 가장 이상적인 쉐도우 맵 생성을 보여주지만 일반적인 상황에선 보기 힘들다.
19
아무리 CSM을 사용해도 필연적으로 공간이 낭비되는 부분이 존재한다.
Directional Light

21. Cascade Shadow Mapping
 그래도 이것보단 낫다…
20
Directional Light

22. CSM 구현
21

23. Shadow Map Aliasing Problem
 구현에 앞서 고려해야할 사항이 있다.
 바로 쉐도우 맵을 사용할 경우 반드시 발생하는 엘리어싱 문제이다.
22

24. Shadow Map Aliasing Problem
 장면이 렌더링 되는 백버퍼는 카메라를 기준으로 3차원 데이터를 투영한다.
 반면 쉐도우 맵은 빛을 기준으로 투영하기 때문에 이에 따른 엘리어싱 문제가 발생한다.
23
Back Buffer
Shadow Map

25. Shadow Map Aliasing Problem
 따라서 엘리어싱을 고려하여 쉐도우 맵을 분할해야 한다.
24
𝑑𝑝
𝑑𝑠
=
1
𝑡𝑎𝑛∅
×
𝑑𝑧
𝑧𝑑𝑠
×
𝑐𝑜𝑠∅
𝑐𝑜𝑠𝜃
Projective
Aliasing
Perspective
Aliasing

26. Practical Split Scheme
 아래 그림은 카메라 프러스텀의 분할 방법을 보여준다.
 그림 (a) 는 단순히 균등하게 나눈다. 그러나 이 방식은 카메라 가까운 프러스텀에 대한
쉐도우 맵이 엘리어싱 문제가 상대적으로 두드러져 퀄리티가 떨어진다.
25

27. Practical Split Scheme
 그림 (b)는 로그 함수를 이용하여 분할한다.
 로그 분할의 경우 가까운 프러스텀에 대한 쉐도우 맵의 퀄리티가 좋아지지만 멀리있는
프러스텀의 쉐도우 맵 퀄리티가 너무 떨어질 수 있다.
26

28. Practical Split Scheme
 그림 (c)는 균등 분할과 로그 분할을 선형 보간하여 (a)와 (b)의 단점을 보완한다.
27

29. Practical Split Scheme
 그렇다고 무조건 (c)가 옳은 건 아니다. 때론 아트의 감으로 적당히 분할하는 게 더 나을 수도
있다. 그러나 상용 엔진에서 그런 미세한 조정까진 지원 안해줄 듯? ㅋ
28

30. Rendering Process
29
Rendering
Shadow Map
Rendering
Scene

31. Rendering Shadow Map
30
Light View
Transformation
Orthographic
Projection
Cascade
Transformation

32. Light View Transformation
 월드 공간의 위치를 (광원 기준) 시야 공간으로 변환
31
한가지 특이한 점은 World Center를 기준으로 뷰 매트릭스를 생성하였다.
이렇게 하는 이유는 Directional Light의 위치를 특정하기 어렵기 때문이다.

33. Light View Transformation
 월드 공간의 위치를 (광원 기준) 시야 공간으로 변환
32
Eye position
World Center
Directional light vector
Look at

34. Orthographic Projection
 다음으로 직교 투영을 하기 위해선 먼저 카메라 뷰 프러스텀이 월드 공간에서 차지 하는
영역을 알아야 한다.
33
그래야 쉐도우 맵이 차지하는 영역을 정할 수 있다.

35. Orthographic Projection
 계산을 최소화 하기 위해 카메라 중심에서 가장 먼 위치를 구한다.
34

36. Orthographic Projection
 Extract Frustum Bound Sphere
35
Eye position
Bound Center
Bound Radius
Bound Sphere

37. Orthographic Projection
 이제 최대 거리를 이용해 직교투영 행렬을 생성한다.
36
World Center가 중심이기 때문에 zn 값이 음수 이다.

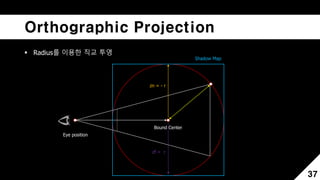

38. Orthographic Projection
 Radius를 이용한 직교 투영
37
Eye position
Bound Center
Shadow Map
zn = - r
zf = r

39. Orthographic Projection
38
w h
light
zn
zf
2/𝑤 0 0 0
0 2/ℎ 0 0
0 0 1/(𝑧𝑓 − 𝑧𝑛) 0
0 0 𝑧𝑛/(𝑧𝑛 − 𝑧𝑓) 1

40. Cascade Transformation
 카메라 이동에 따른 그림자의 외곽의 깜빡거림(flickering) 처리 코드와 케스케이드 변환
코드가 섞여 있다.
39

41. Cascade Transformation
 이동과 스케일링
40

42. Cascade Transformation
 Translation
41
z
x
Cascade space
Translation
Translation
Light space
(Shadow space)

43. Cascade Transformation
 Scaling
42
y
x
Light space
(Shadow space)
Cascade space
Scaling
z 방향으로는 스케일링 하지 않았다.

44. CPU & GPU Process
43
Update Light
View Matrix
Update
Projection Matrix
Update
World Matrix
World
Transformation
Light View
Transformation
Projection
Transformation
CPU
GPU
Geometry Shader

45. Texture Array
 텍스처 배열
 Direct10 부터 지원하는 기능.
 텍스처 배열을 렌더 타겟 뷰로 지정한다.
 텍스쳐 배열과 지오메트리 쉐이더를 이용하여 1 드로우 콜이 가능하다.
443 draw call
1 2 3
1 draw call
Texture Array

46. Geometry Shader
45
텍스처 배열 인덱스
모든 쉐도우 맵에 대해여 삼각형 버텍스를 출력

47. Geometry Shader
46
 지오메트리 쉐이더 코드를 보면 하나의 삼각형에 대한 3개의 버텍스를 모든 쉐도우 맵에 출력
한다.
 이는 해당 쉐도우 맵 위치에 없는 것도 출력한다는 것을 의미한다.
 물론 하드웨어가 알아서 클리핑해주긴 하지만 굉장히 비효율적으로 보인다.
 직접 코드를 작성하여 컬링할 수도 있는데 왜 이렇게 처리하는 것일까?
 그 이유는 컬링 계산에 대한 비용이 만만치 않기 때문이다.
 여기선 하드웨어가 클리핑하도록 냅두고 있지만 시간 남아도는 사람만 컬링 테스트 해보도록
하자.

48. Rendering Scene
47
Vertex Shader Pixel Shader

49. Pixel Shader
48

50. DL 조명 계산
49

51. DL 그림자 계산
 먼저, 현재 위치를 Light Space(Shadow Space)로 변환한다.
 다음으로, 모든 캐스케이드 공간으로 변환한 후 각각 저장한다.
50

52. DL 그림자 계산
 그 중 카메라와 가장 가까이 있는 케스케이드 공간으로 변환한 위치를 선택한다.
51

53. DL 그림자 계산
 UV 좌표로 변환한 후 텍스처 배열에서 데이터를 로드한다.
52
UV좌표 배열 인덱스

54. CSM IN ENGINE
53

55. CSM in UE4
 Scene에 Directional light를 추가한 후 레벨에서 선택하면 디테일 탭에서 CSM을 설정할 수 있다.
54

56. CSM in UE4
 Dynamic Shadow Distance StationaryLight
55
카메라 위치를 기준으로 CSM의 범위를 설정한다.
(0이면 off, 그 외 값이면 on )
Shadow Map
Scene
Dynamic Shadow Distance

57. CSM in UE4
 사용할 쉐도우맵 개수 설정
56
CSM을 몇 개로 쪼갤지 정한다.
1
2
3
