1. Light & Shadow

2.  왜 아래 공은 안이쁜가?
이쁜데요
라고 한다면 할말없다능

3. 난데없이

4. • 우선 이쁜 여친이 있어야 함.
• 없으면 좀 슬퍼한 후, 있다고 상상한다.
잘 찍은 사진의 조명을 연구해 보자.

5.  확대해 보자

6.  더 확대해 보자

7.  더더 확대해 보자

8. • 더더더
확대해 보자
– 조명은 정면으로
– 하이라이트를
위해서는 옆에서
추가
– 아래에서 위로
반사조명
– 그림자를 없애
윤곽을 날린다.
이것이 기초적인 요령

9.  원하는 의도를 위해 ‘빛’ 을 분석하고 조작하라.
http://image.popco.net/Review/DCA/Sanyo_Xacti_
DSC-C4/quility/qu3.jpg

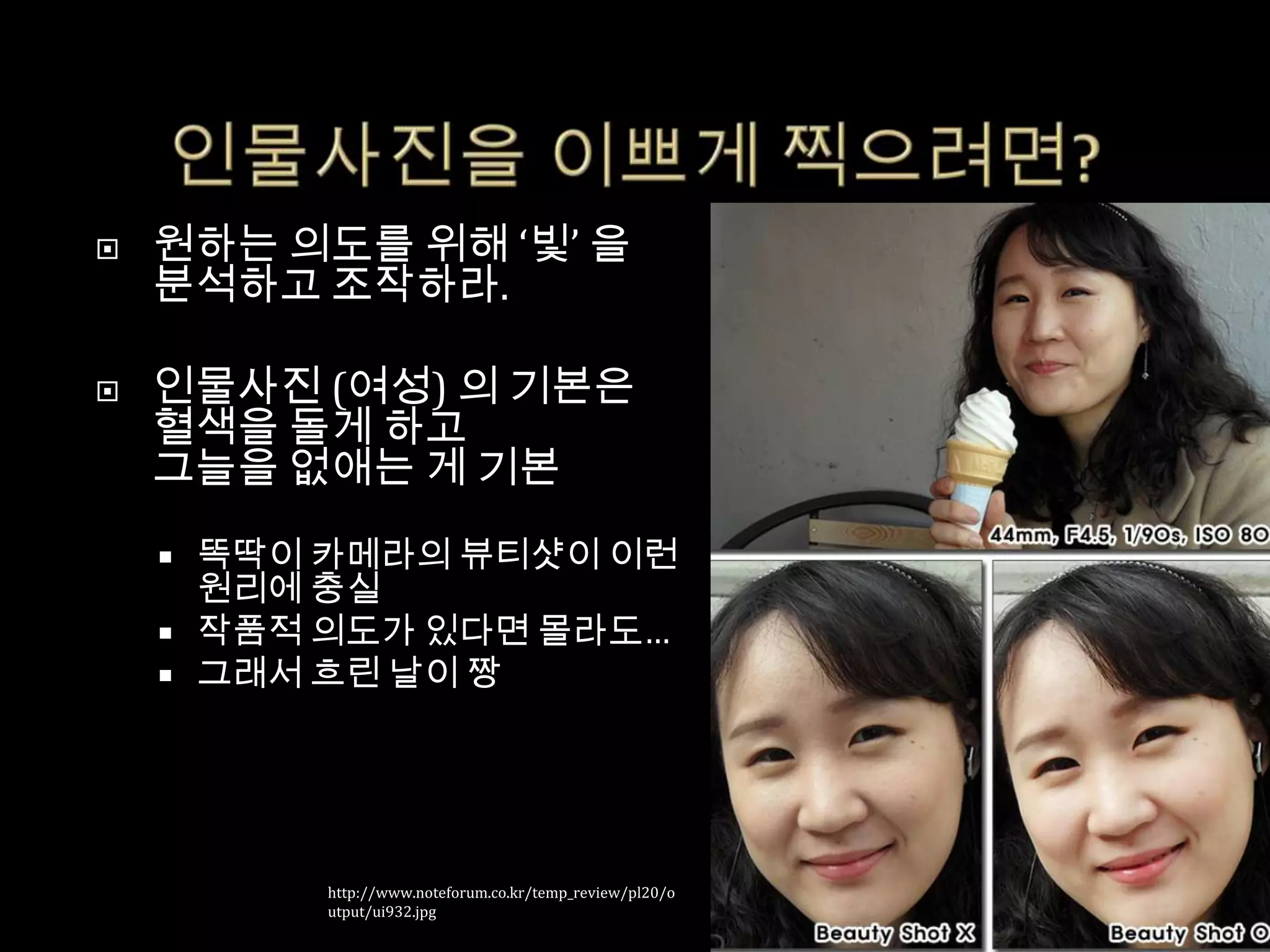

10.  원하는 의도를 위해 ‘빛’ 을
분석하고 조작하라.
 인물사진 (여성) 의 기본은
혈색을 돌게 하고
그늘을 없애는 게 기본
 똑딱이 카메라의 뷰티샷이 이런
원리에 충실
 작품적 의도가 있다면 몰라도…
 그래서 흐린 날이 짱
http://www.noteforum.co.kr/temp_review/pl20/o
utput/ui932.jpg

11.  주름을 강조하거나
질감을 강조하면
시 to the 망

12.  문제는 이게 게임에서도
그대로 응용된다는 것
 그래서 사진공부가 어느
정도 필요한거여

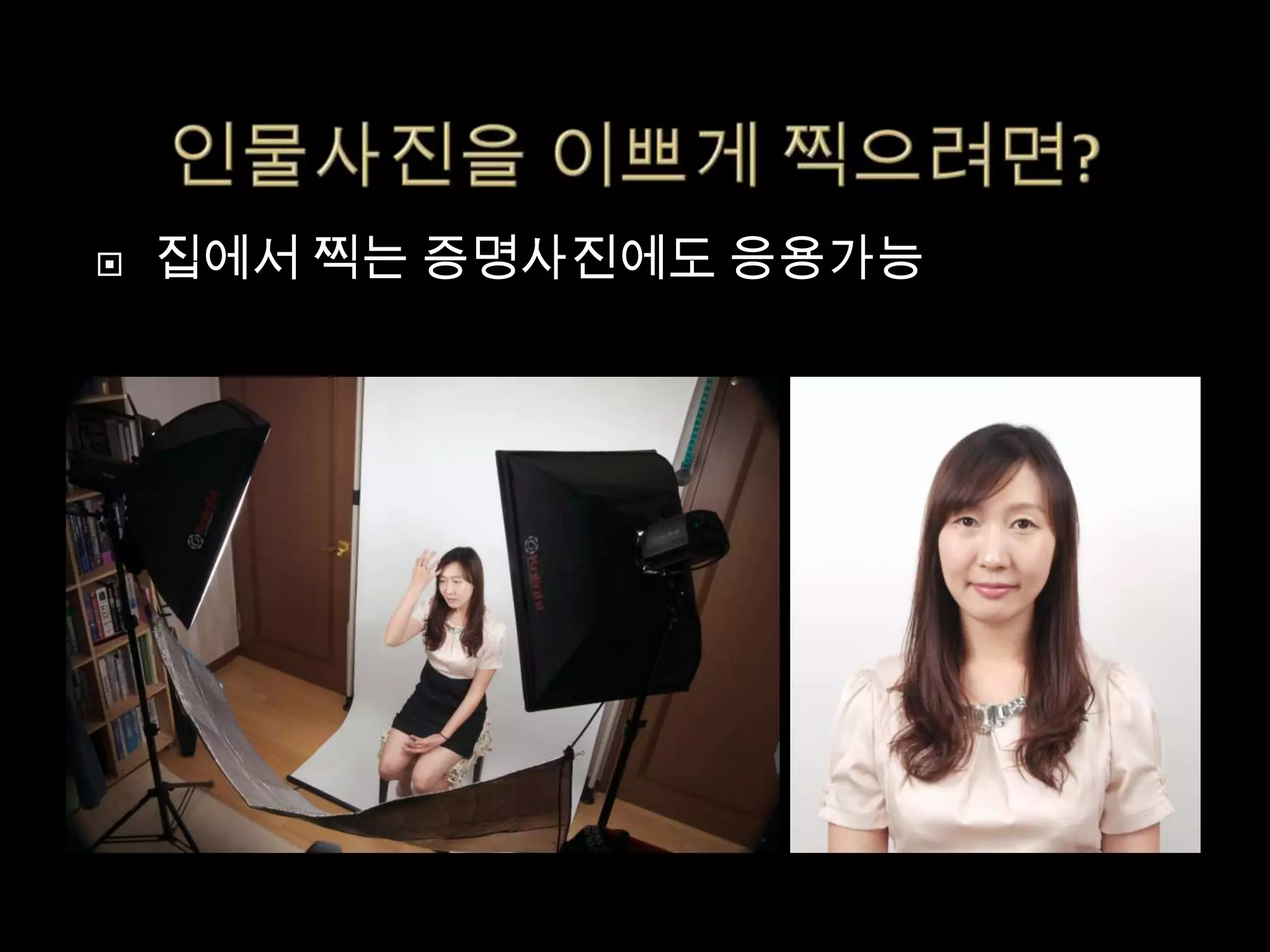

13.  집에서 찍는 증명사진에도 응용가능

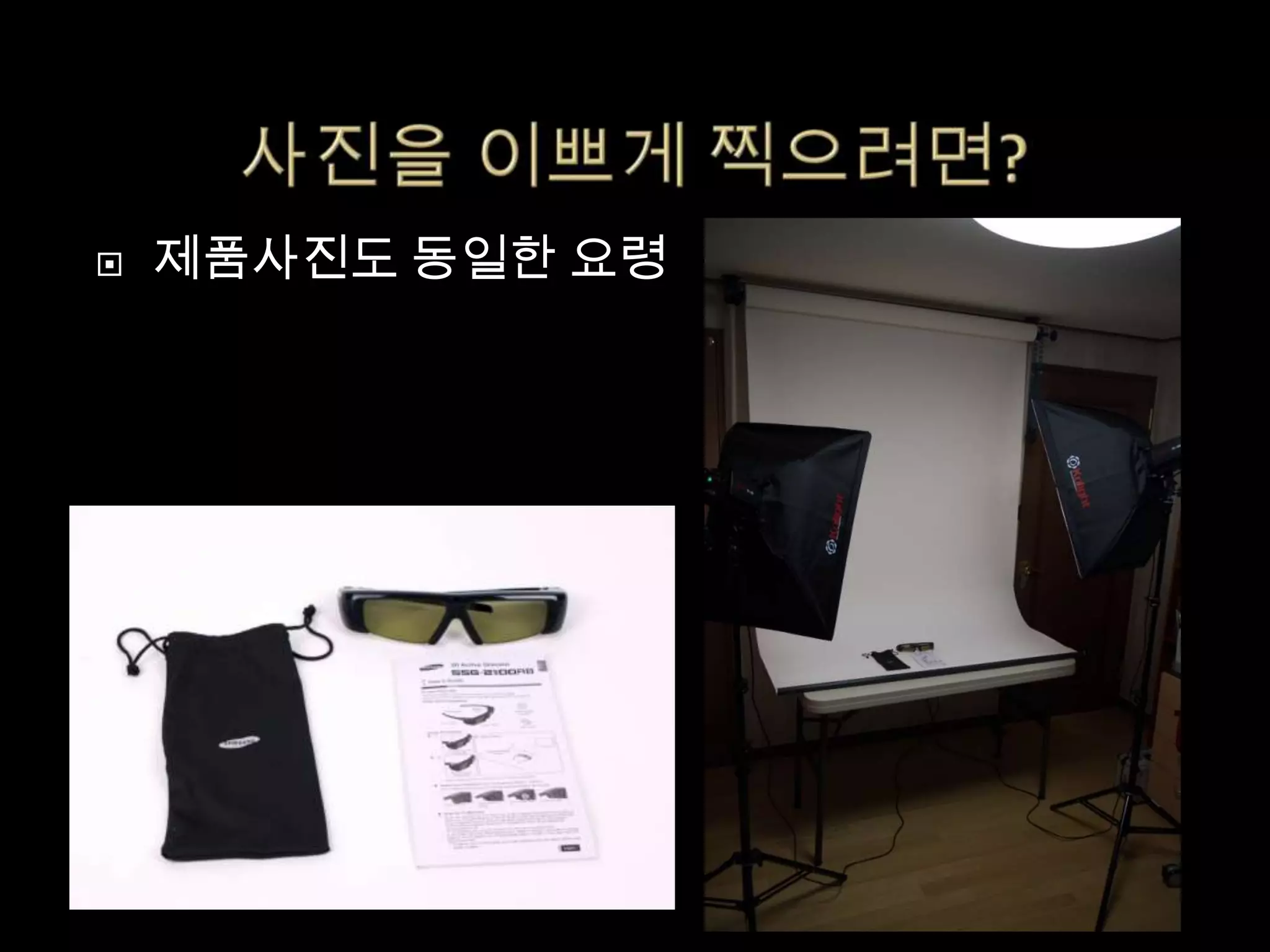

14.  제품사진도 동일한 요령

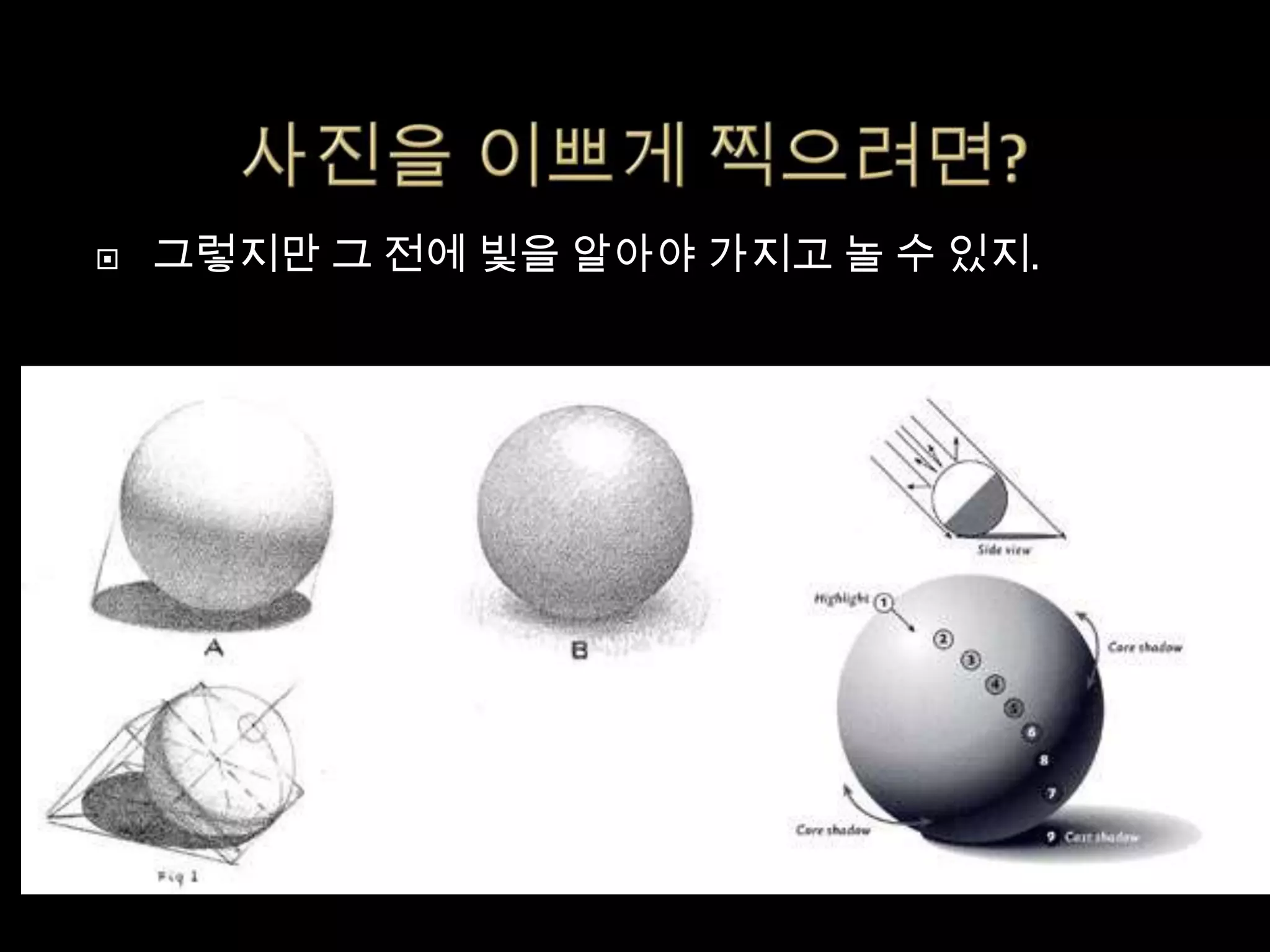

15.  그렇지만 그 전에 빛을 알아야 가지고 놀 수 있지.

16.  실제 세계의 라이팅 구분
http://www.huevaluechroma.com/011.php

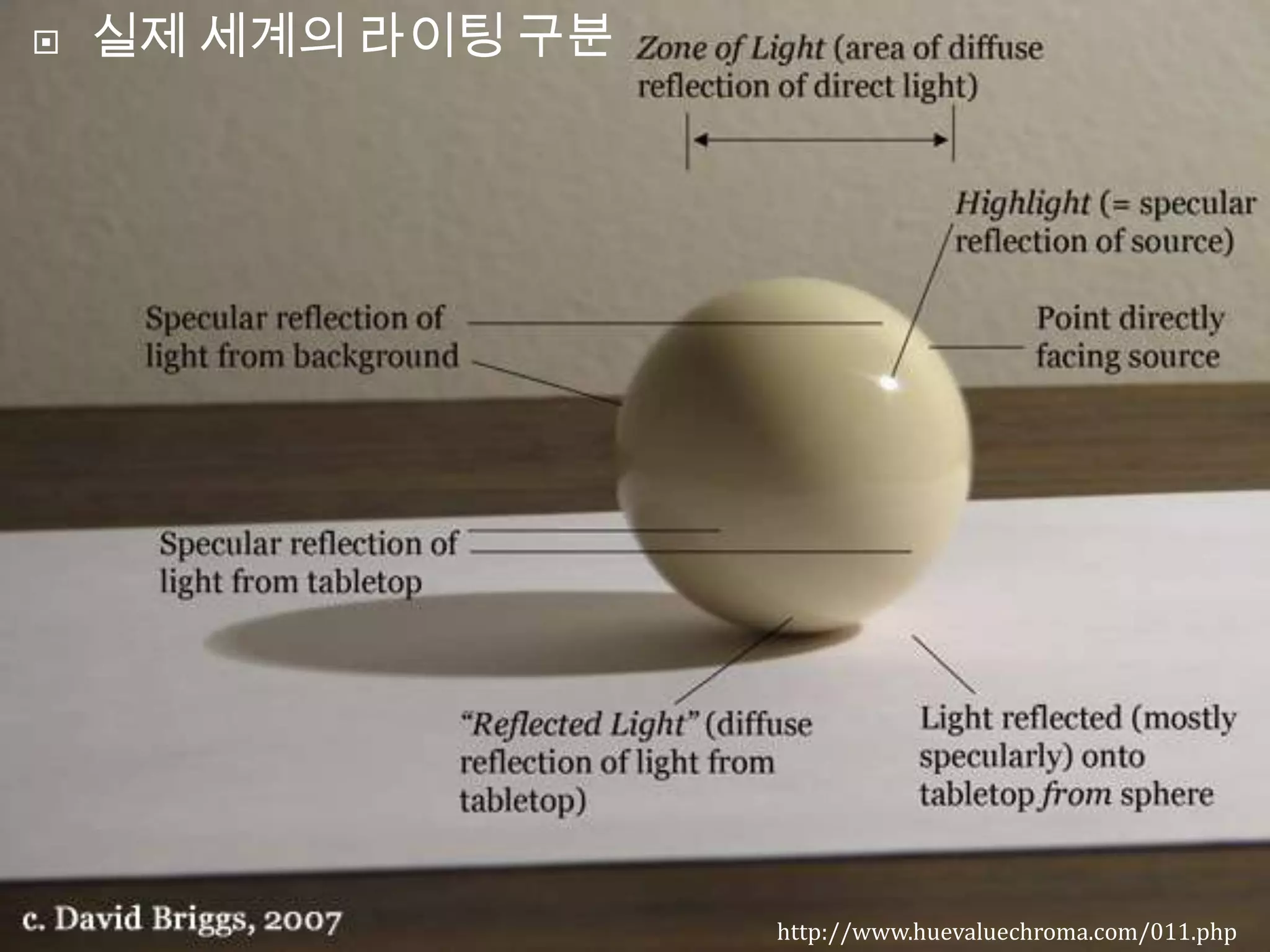

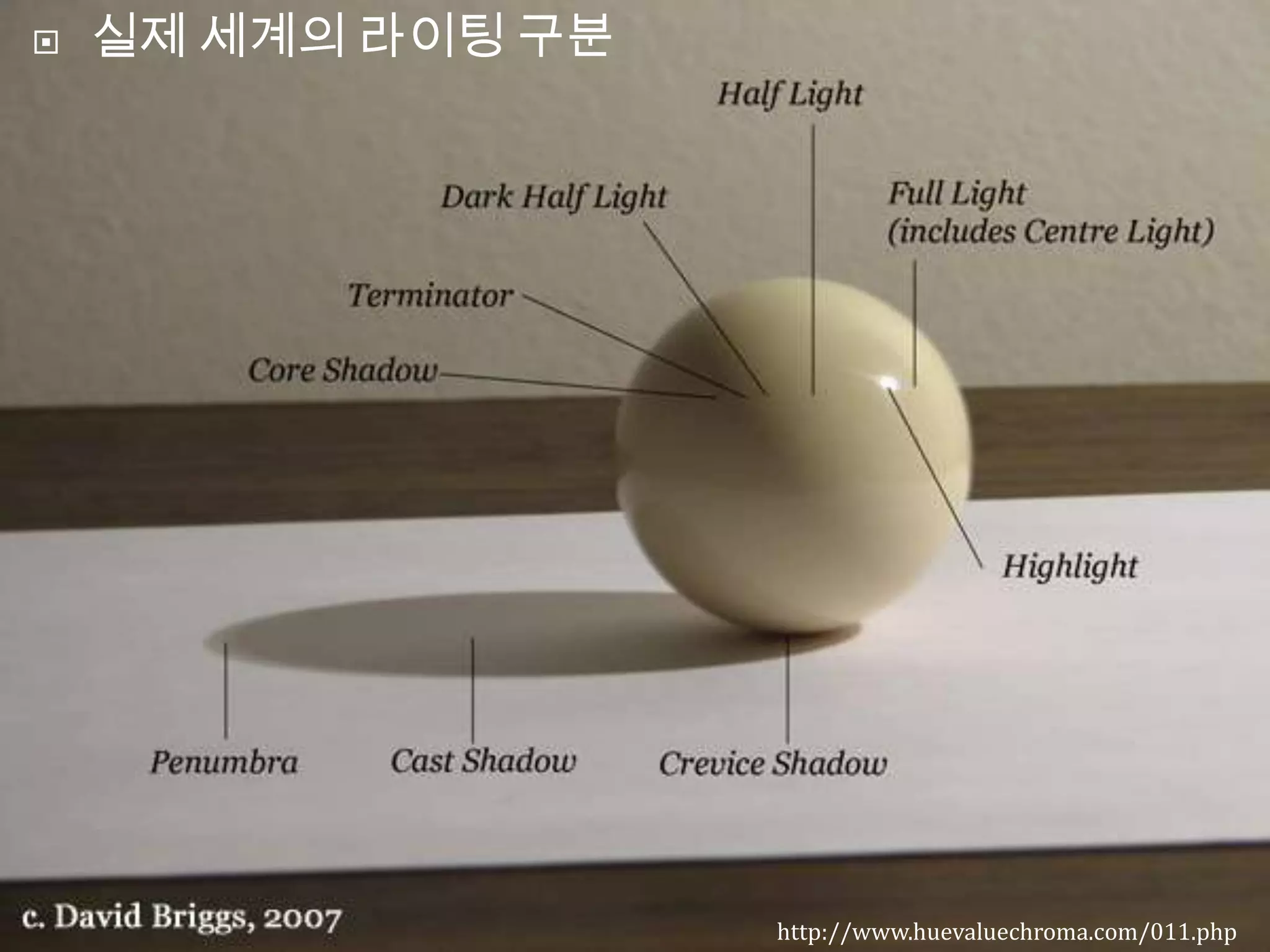

17.  실제 세계의 라이팅 구분
http://www.huevaluechroma.com/011.php

18.  그래서 이게 왜 안 이쁜지 말할 수 있어야 한다고
…… 왜 이게 구리다고 말을 못해!

19. 잠깐 쉬어주고.
디지털 세계의 Light & Shadow
의 독특한 세계 맛보기

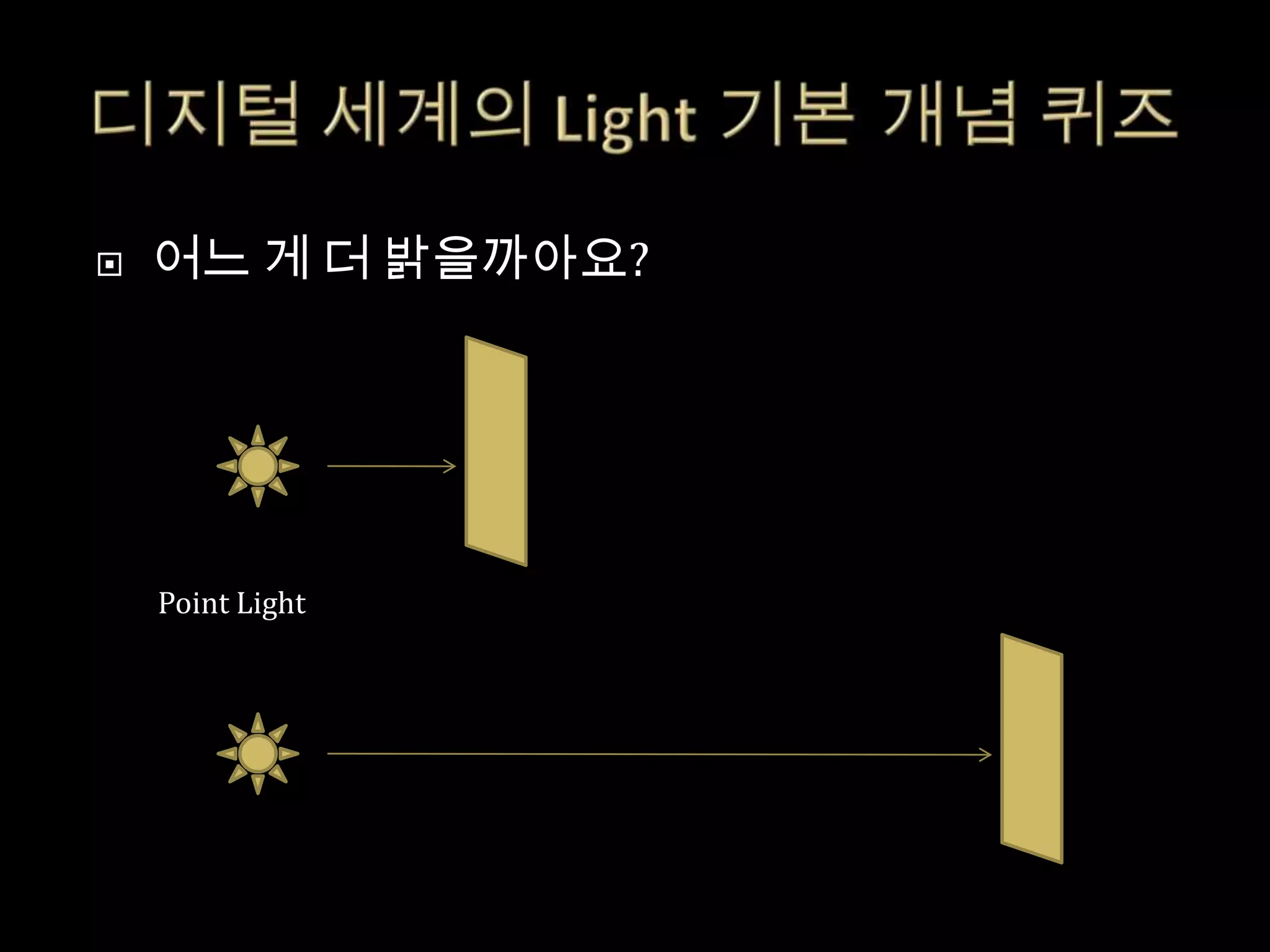

20.  어느 게 더 밝을까아요?
Point Light

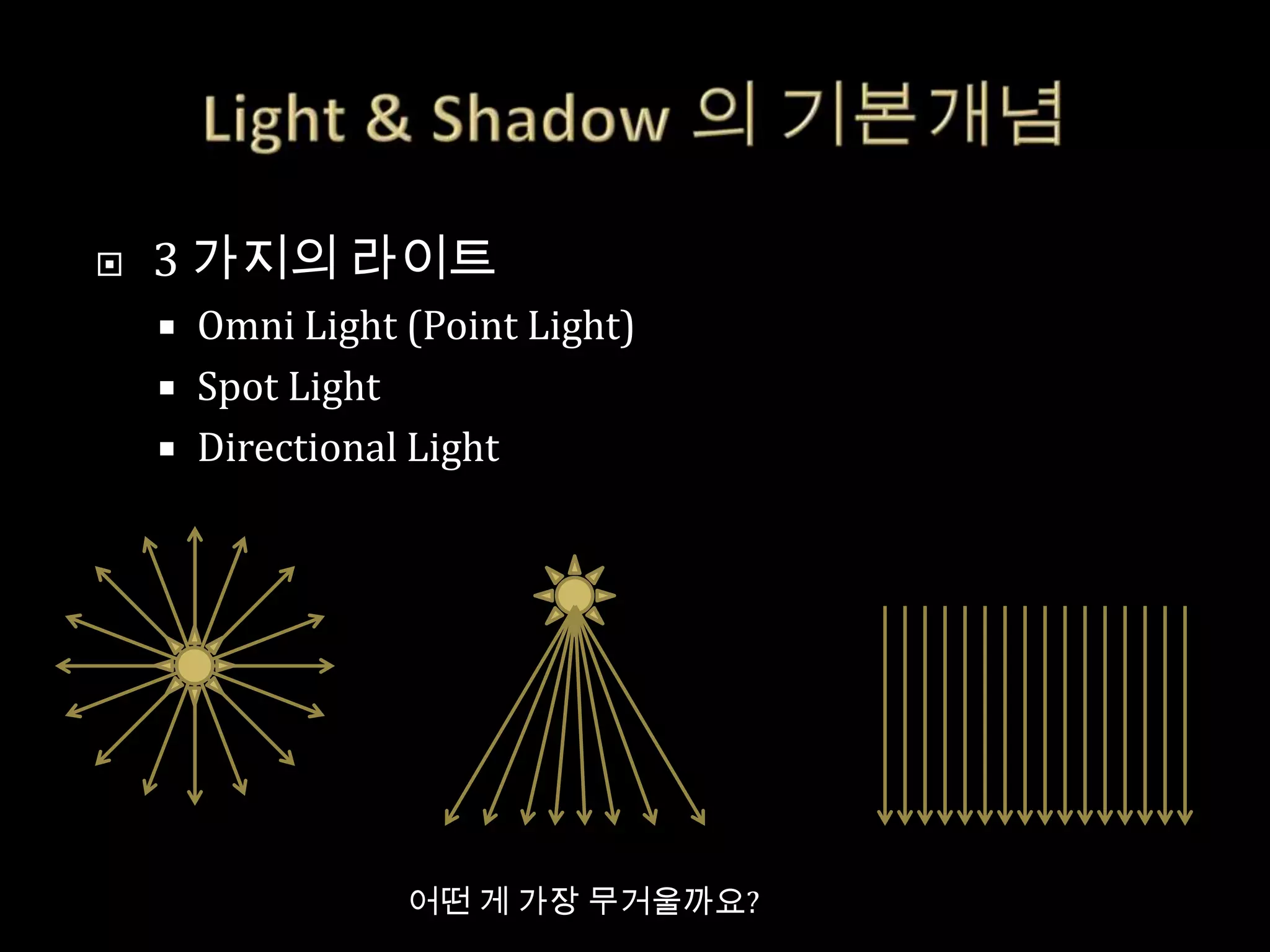

21.  3 가지의 라이트
 Omni Light (Point Light)
 Spot Light
 Directional Light
어떤 게 가장 무거울까요?

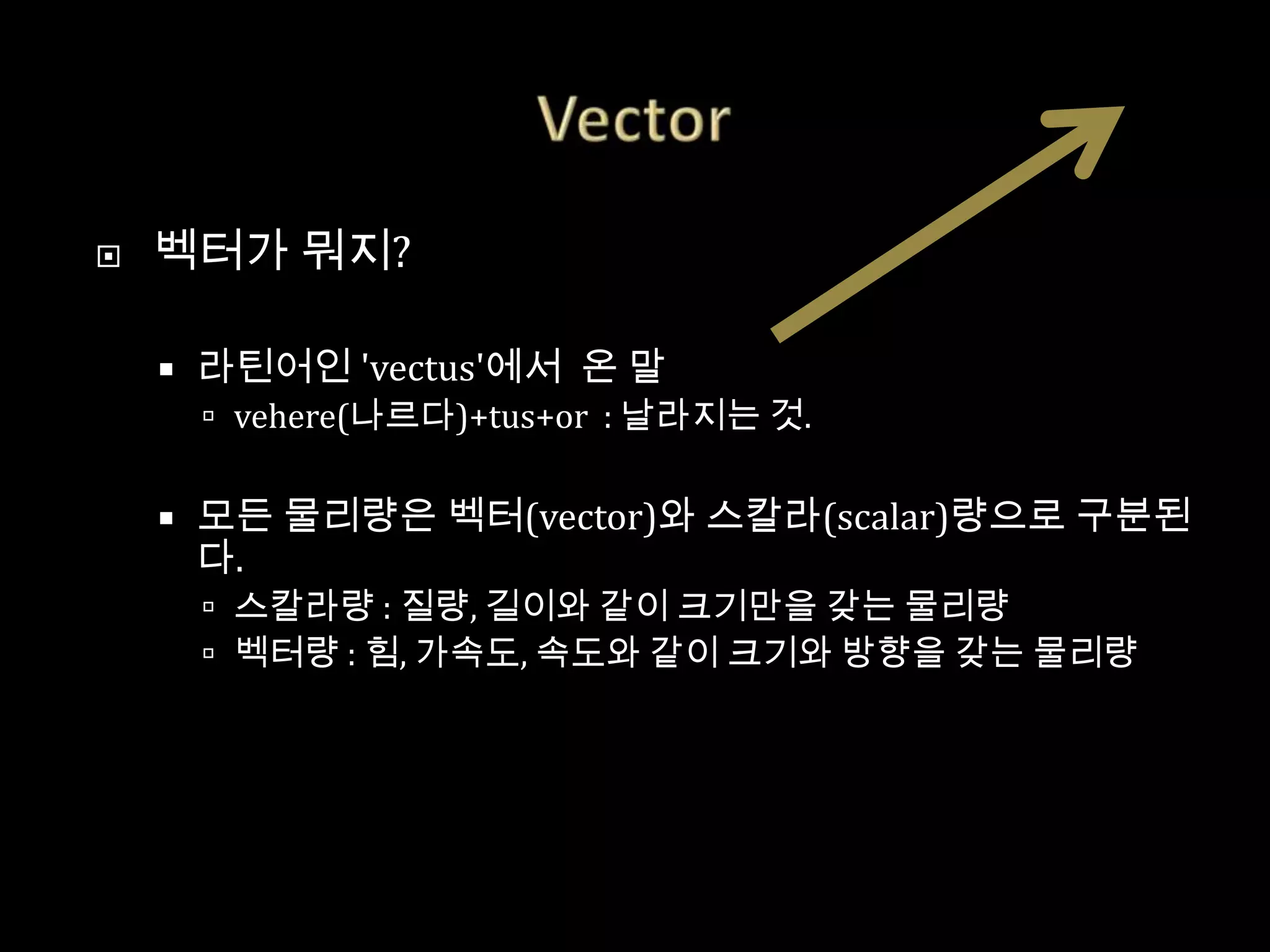

22.  벡터가 뭐지?
 라틴어인 'vectus'에서 온 말
 vehere(나르다)+tus+or : 날라지는 것.
 모든 물리량은 벡터(vector)와 스칼라(scalar)량으로 구분된
다.
 스칼라량 : 질량, 길이와 같이 크기만을 갖는 물리량
 벡터량 : 힘, 가속도, 속도와 같이 크기와 방향을 갖는 물리량

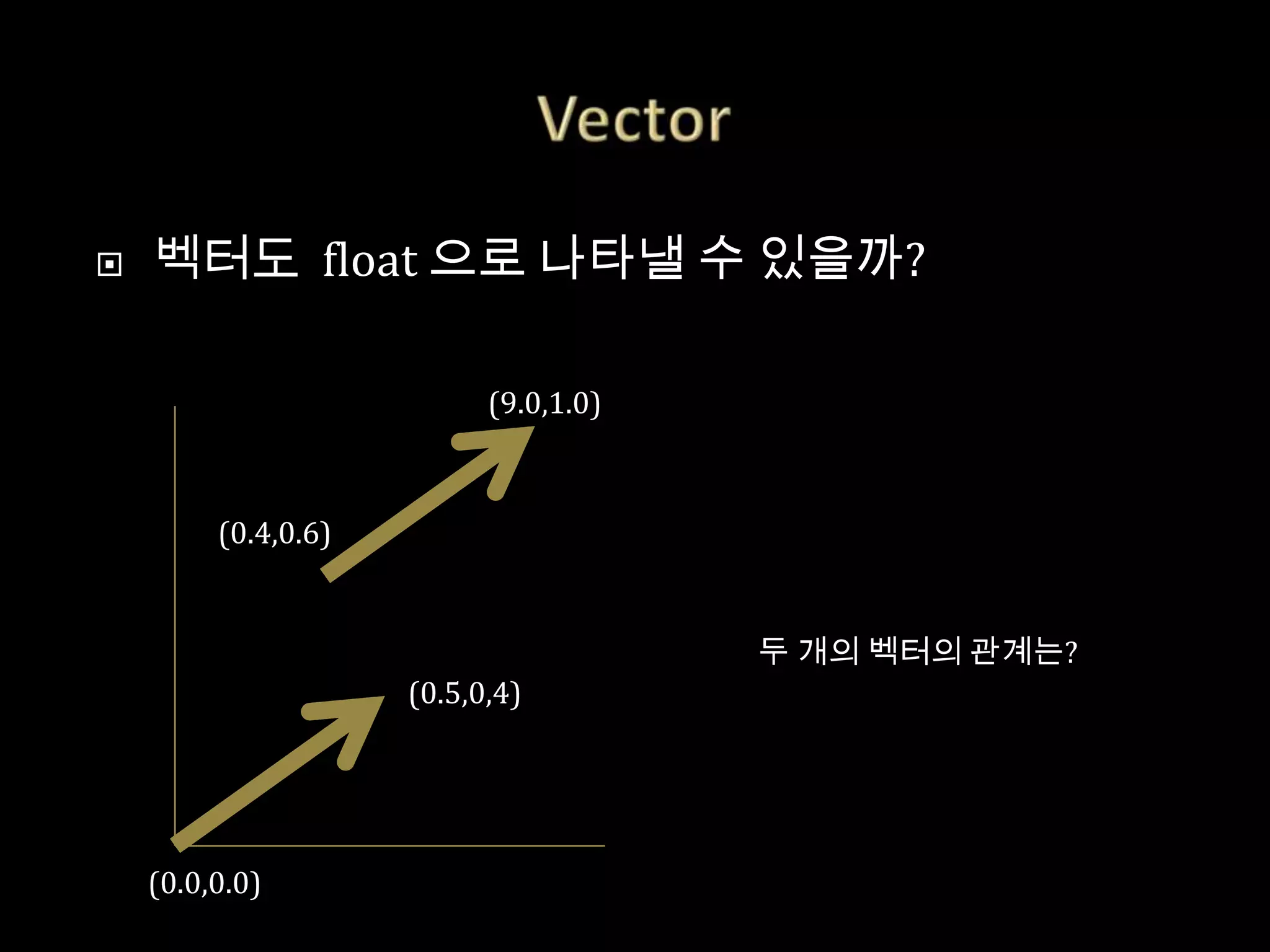

23.  벡터도 float 으로 나타낼 수 있을까?
(9.0,1.0)
(0.4,0.6)
두 개의 벡터의 관계는?
(0.5,0,4)
(0.0,0.0)

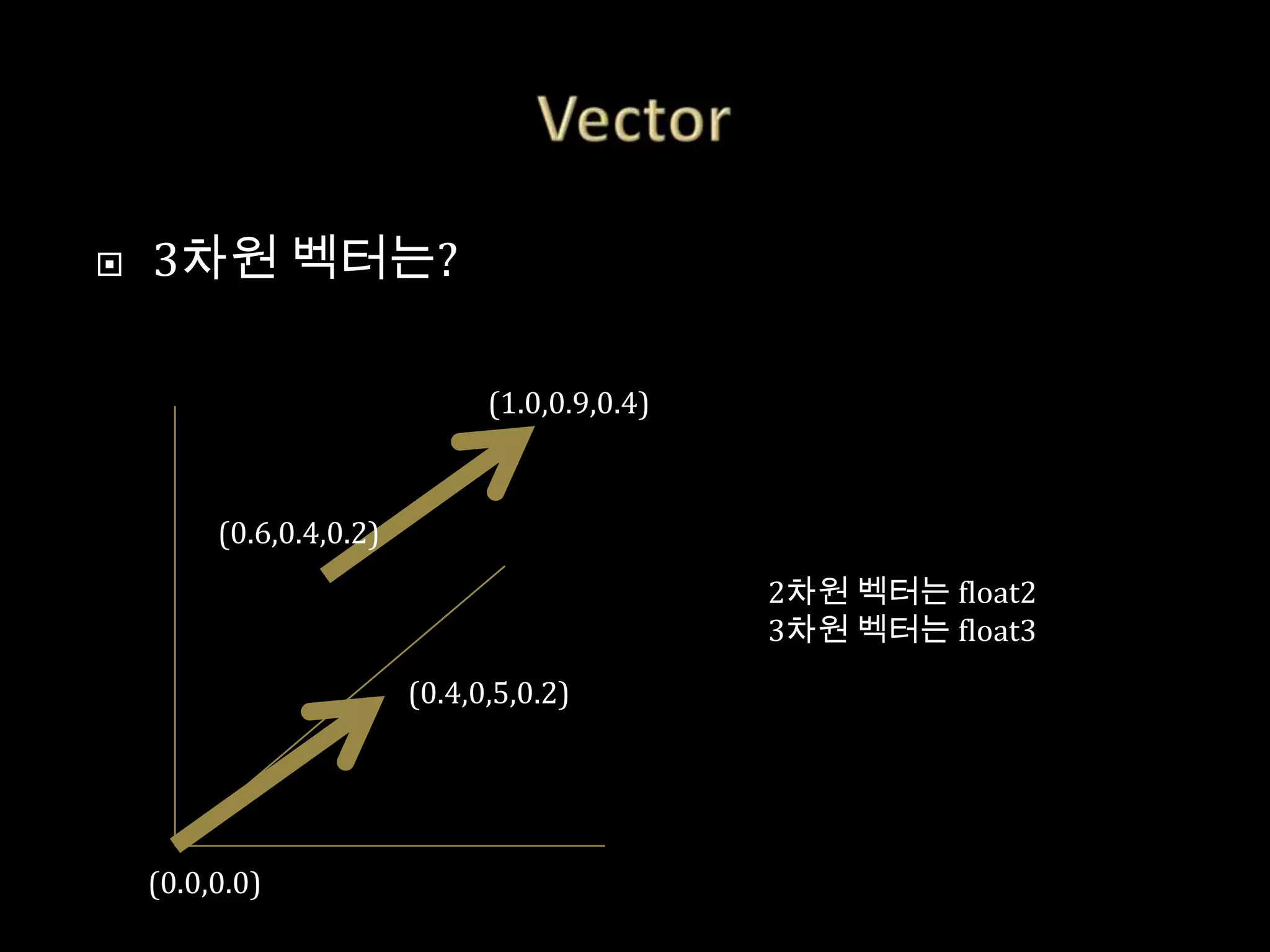

24.  3차원 벡터는?
(1.0,0.9,0.4)
(0.6,0.4,0.2)
2차원 벡터는 float2
3차원 벡터는 float3
(0.4,0,5,0.2)
(0.0,0.0)

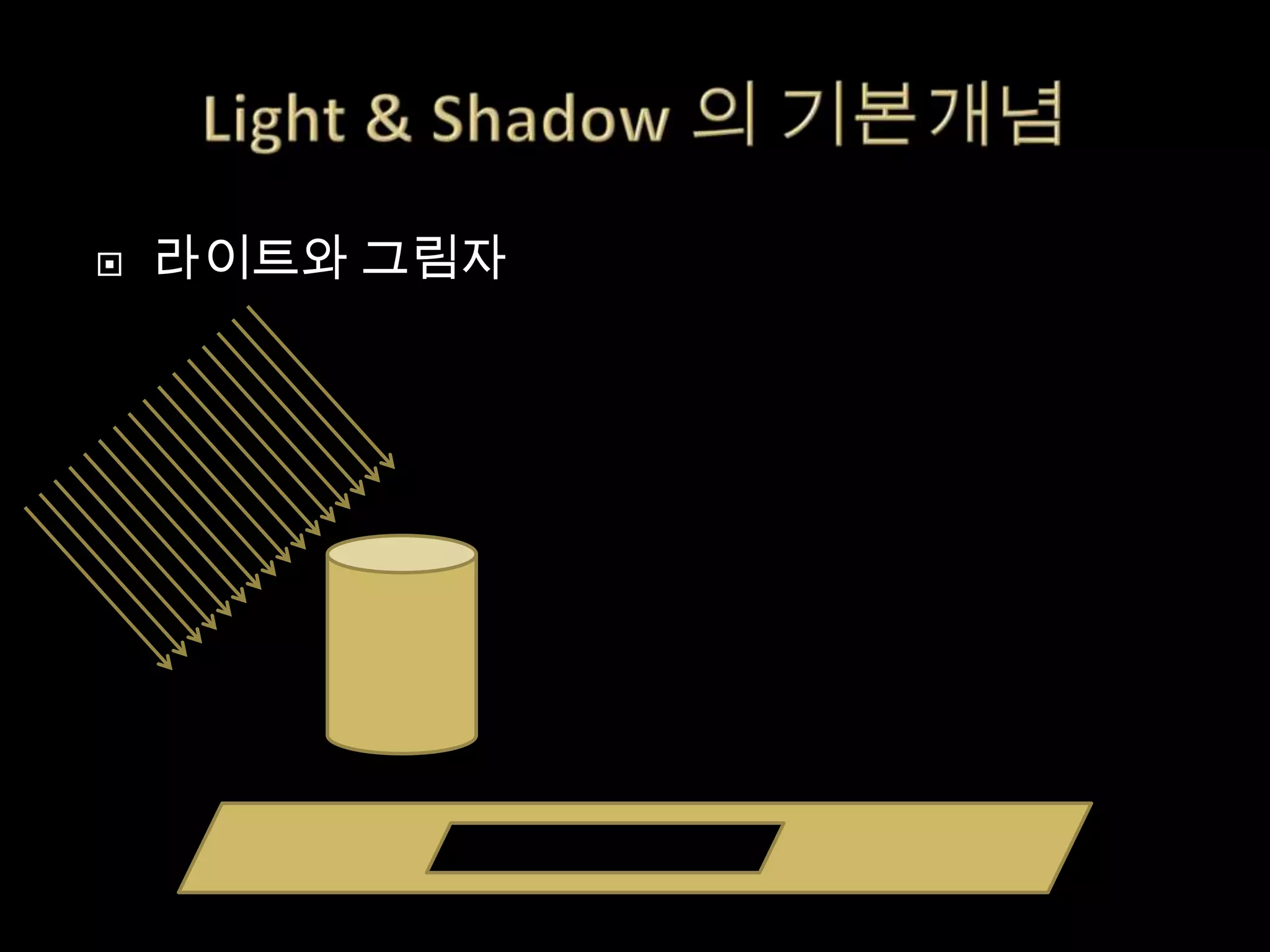

25.  라이트와 그림자

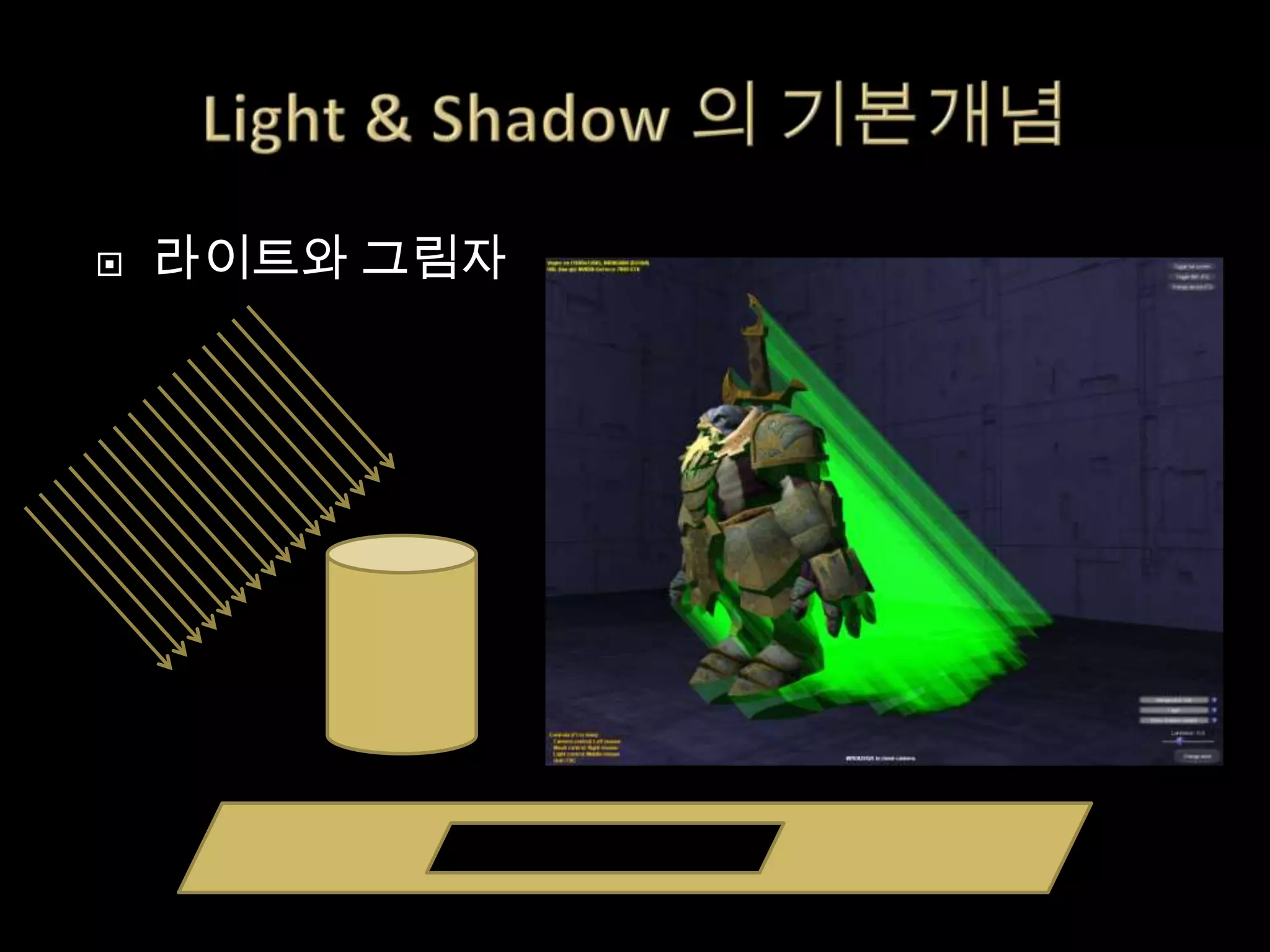

26.  라이트와 그림자

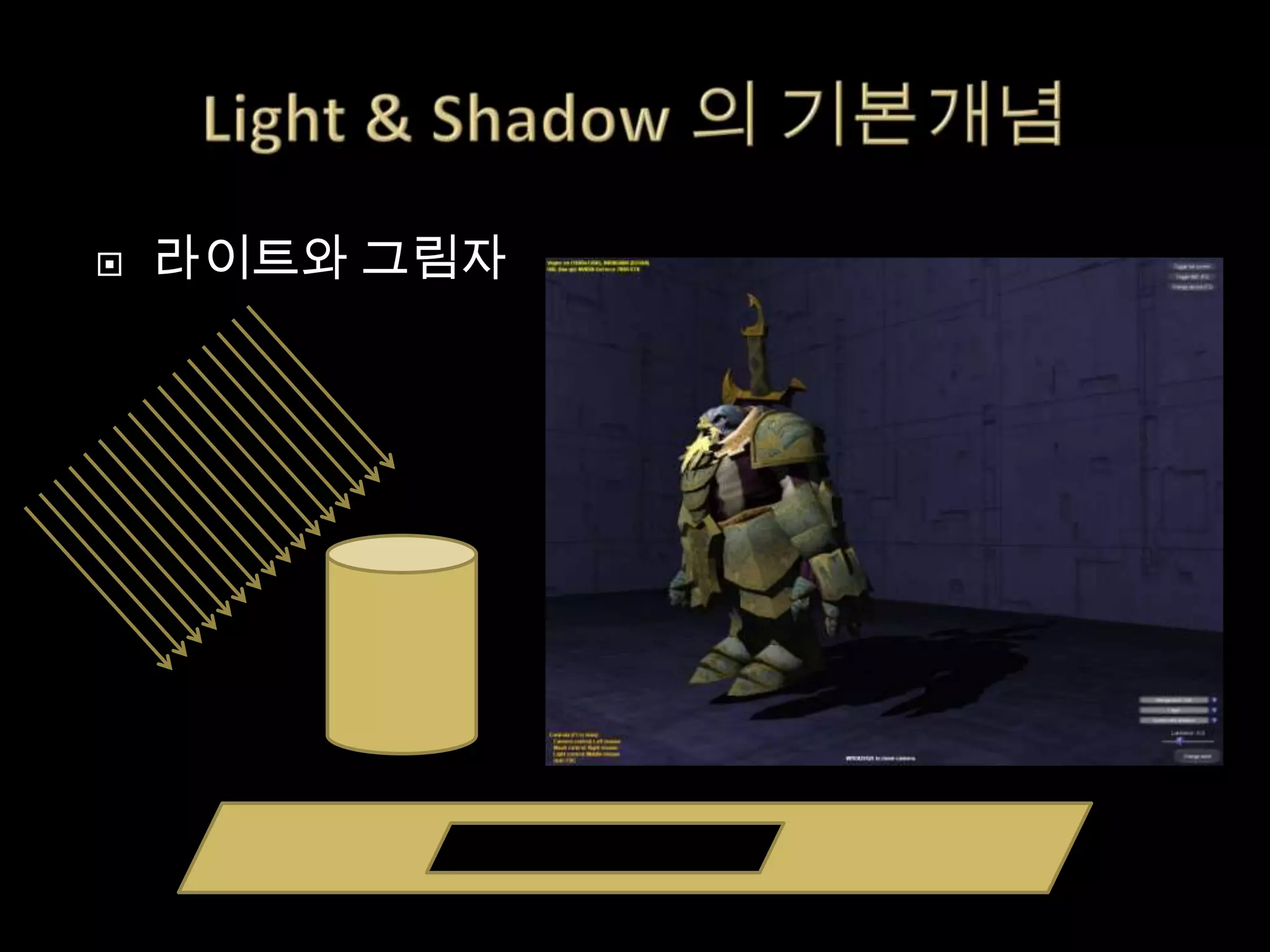

27.  라이트와 그림자

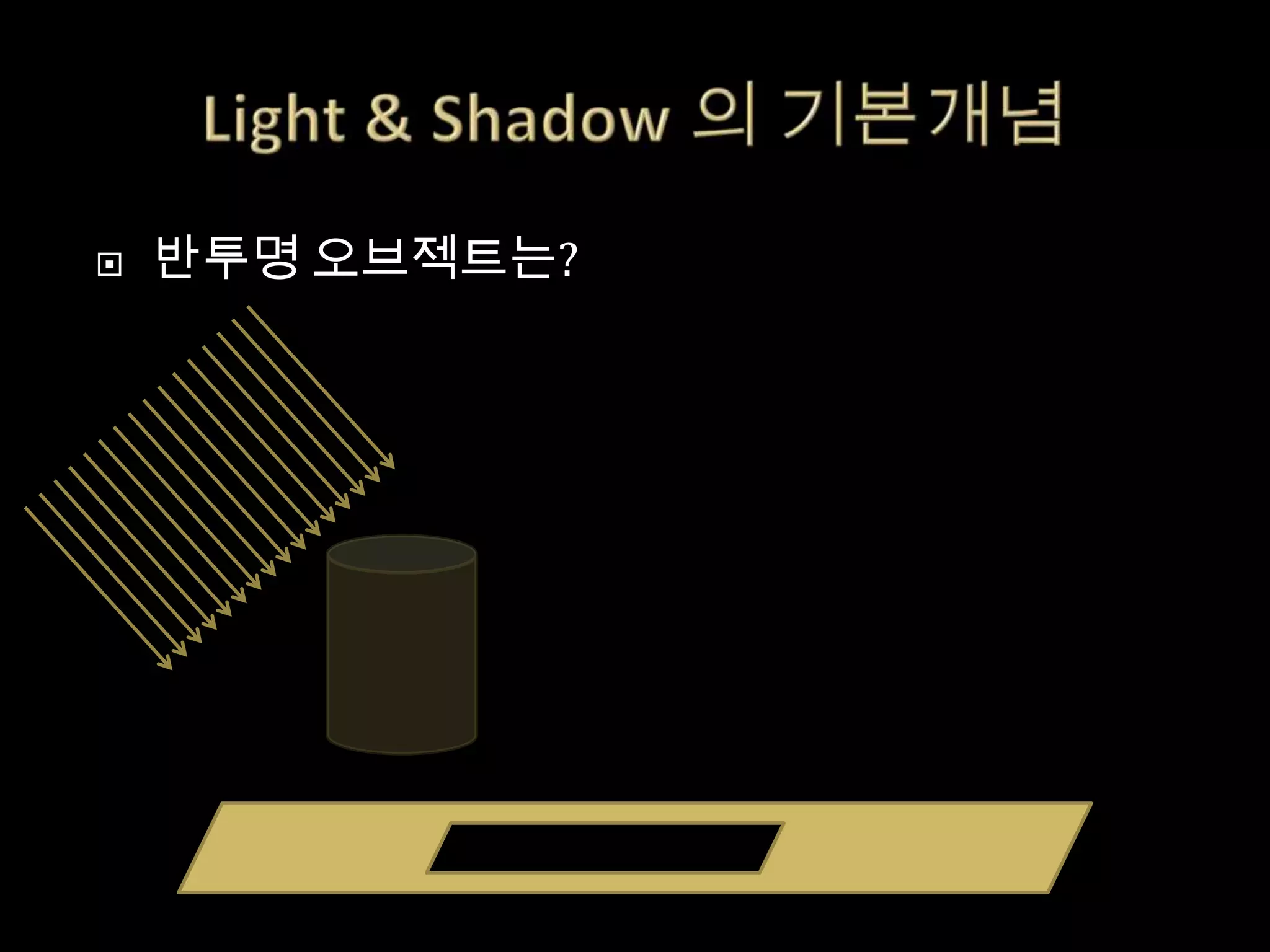

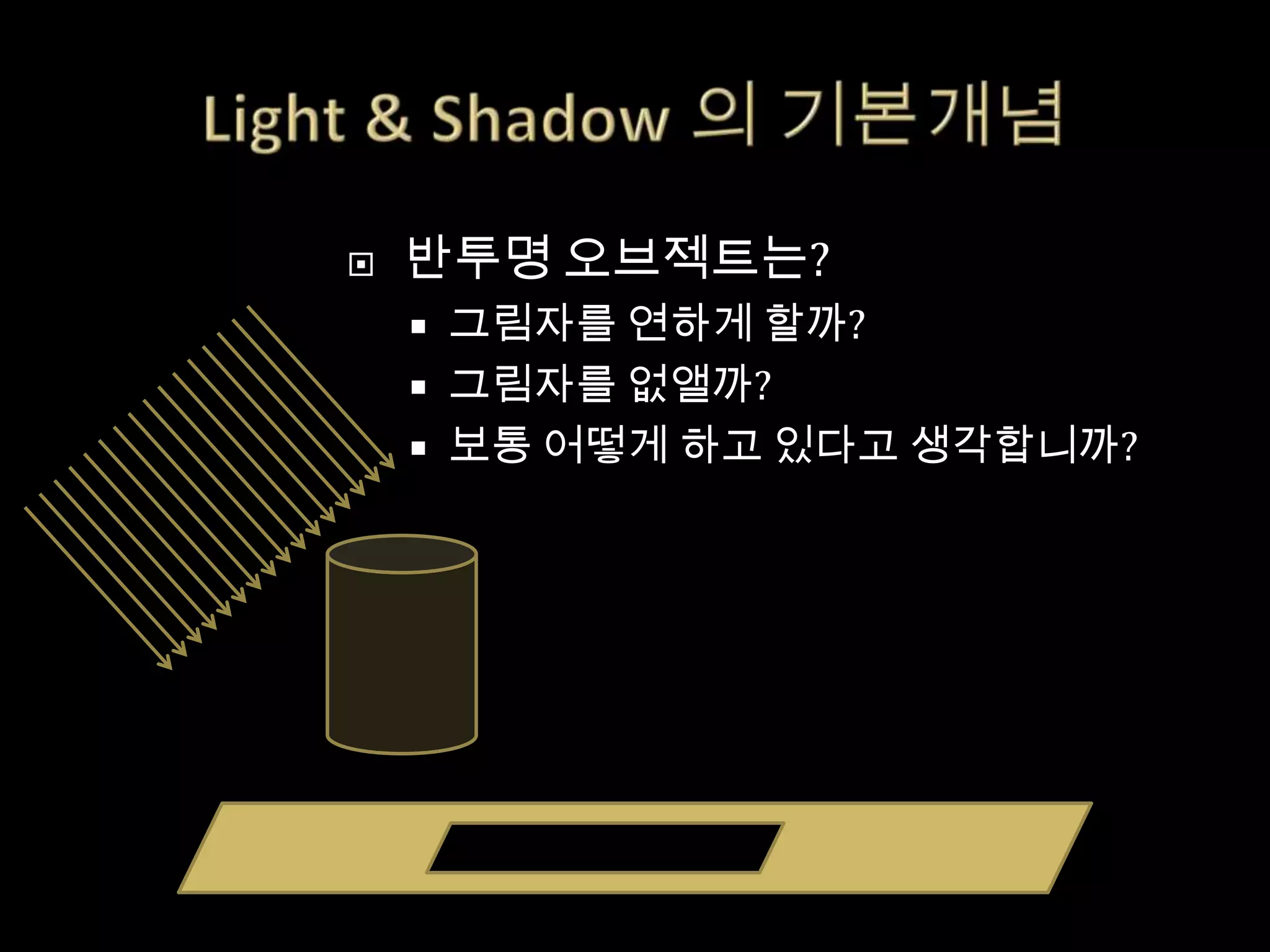

28.  반투명 오브젝트는?

29.  반투명 오브젝트는?
 그림자를 연하게 할까?
 그림자를 없앨까?
 보통 어떻게 하고 있다고 생각합니까?

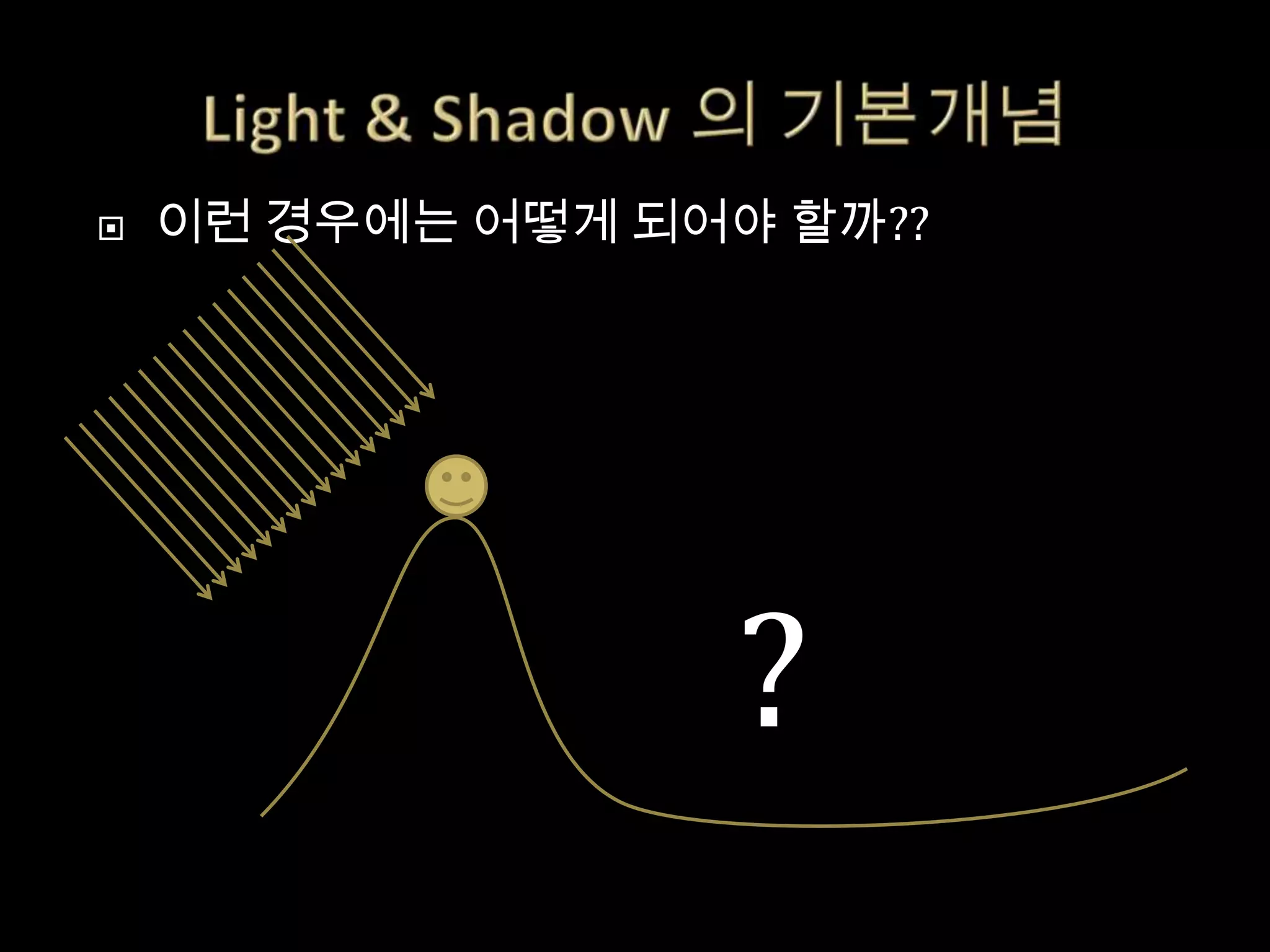

30.  이런 경우에는 어떻게 되어야 할까??
?

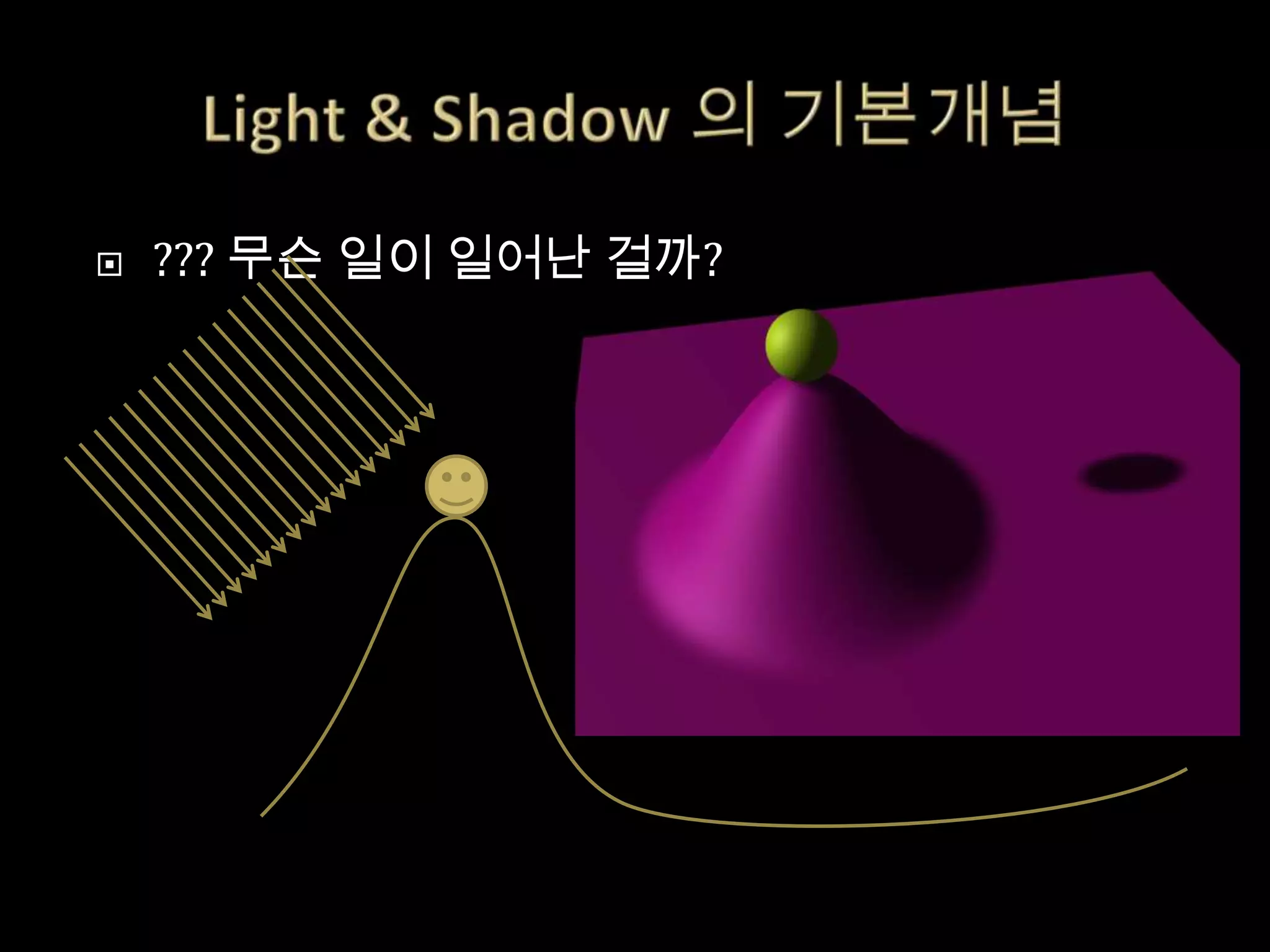

31.  ??? 무슨 일이 일어난 걸까?

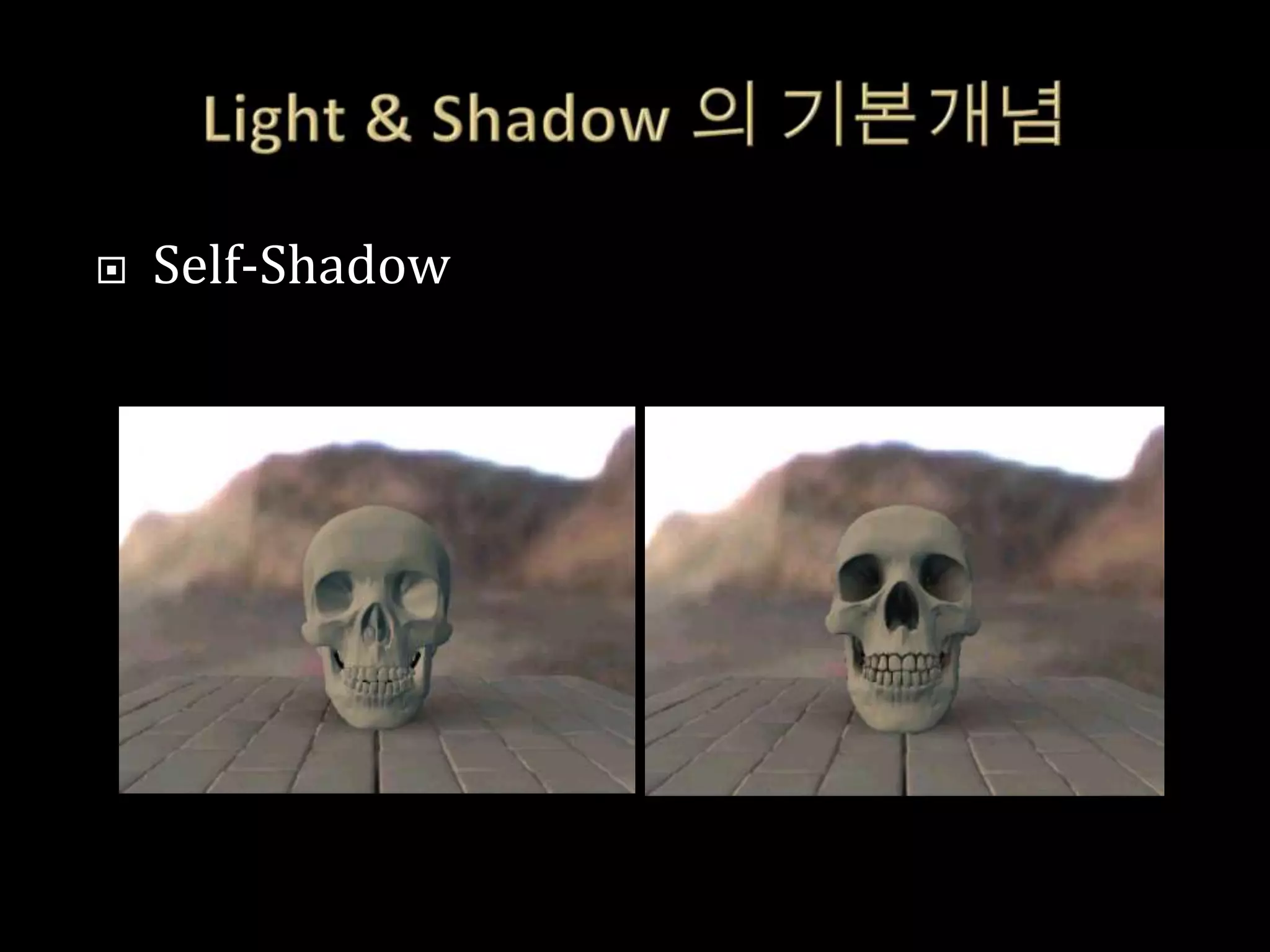

32.  Self-Shadow

33. 본격적인 조명공부

34.  왜 아래 공은 안이쁜…
…..

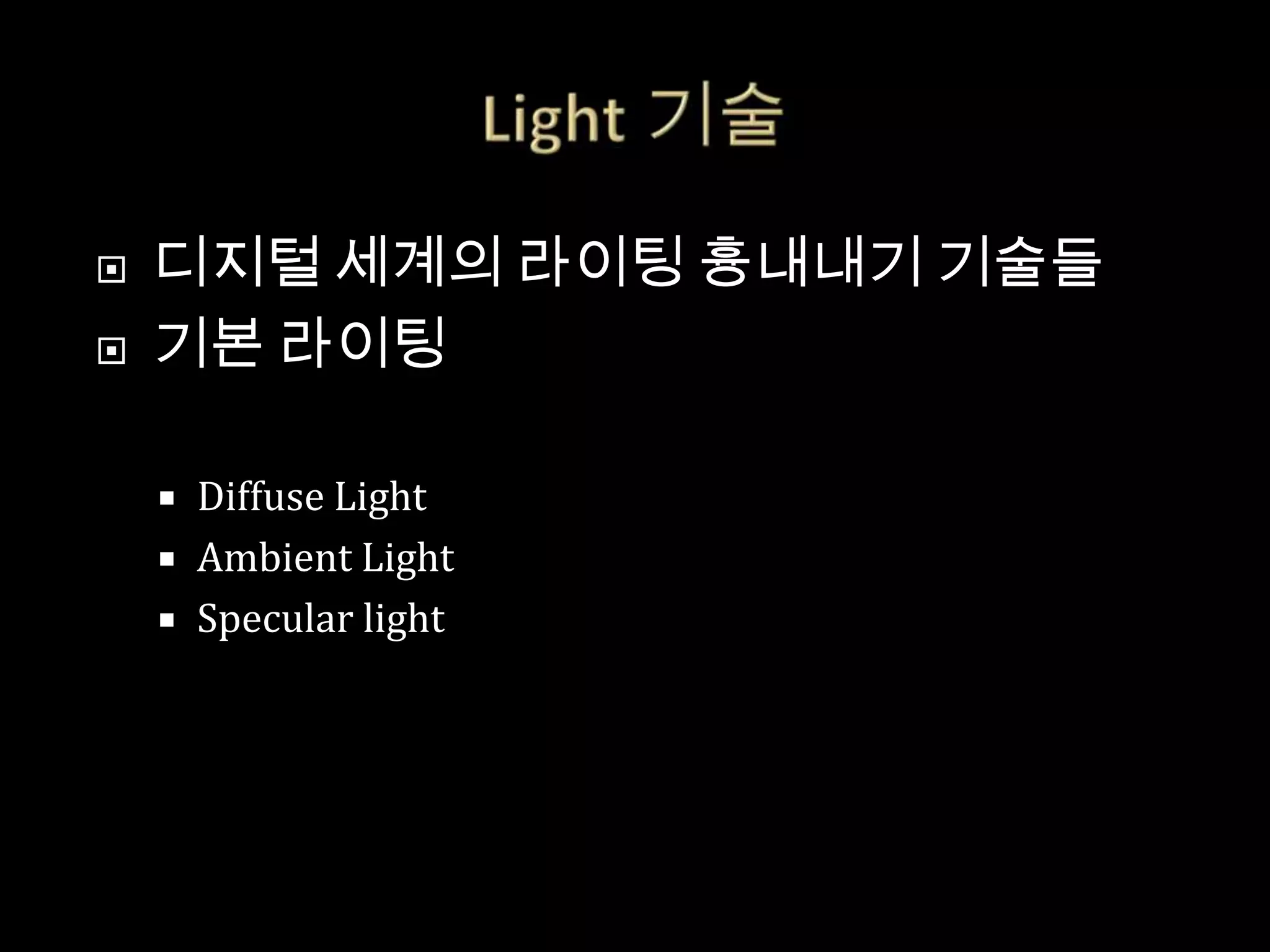

35.  디지털 세계의 라이팅 흉내내기 기술들
 기본 라이팅
 Diffuse Light
 Ambient Light
 Specular light

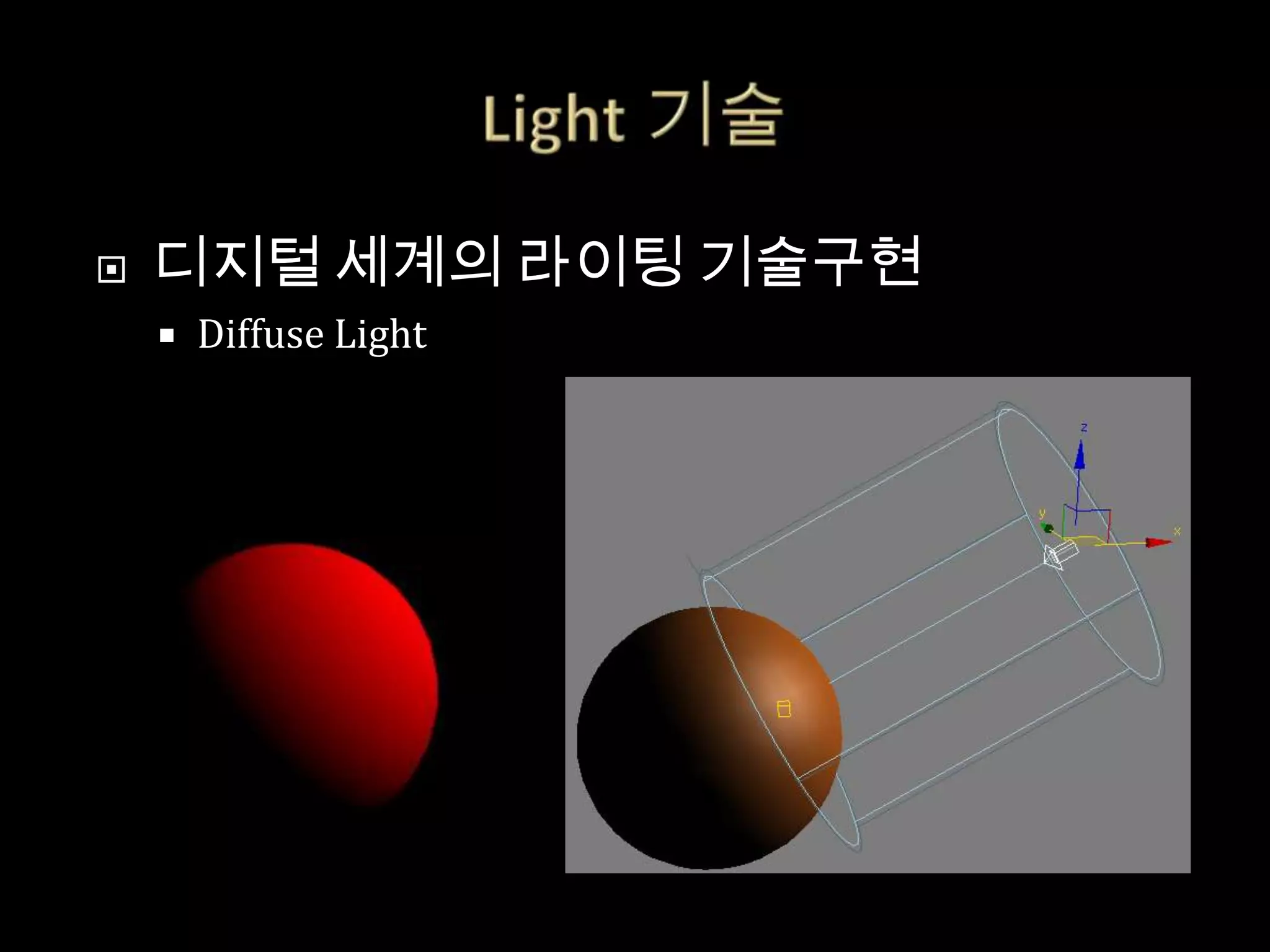

36.  디지털 세계의 라이팅 기술구현
 Diffuse Light

37.  디지털 세계의 라이팅 기술구현
Ambient Light ?

38.  Ambient Light
 “당신의 책상 밑을 보세요”
 맑은 날 아파트의 그림자
색상은 뭘까요

39.  Ambient Light
 “당신의 책상 밑을 보세요”
 맑은 날 아파트의 그림자
색상은 뭘까요

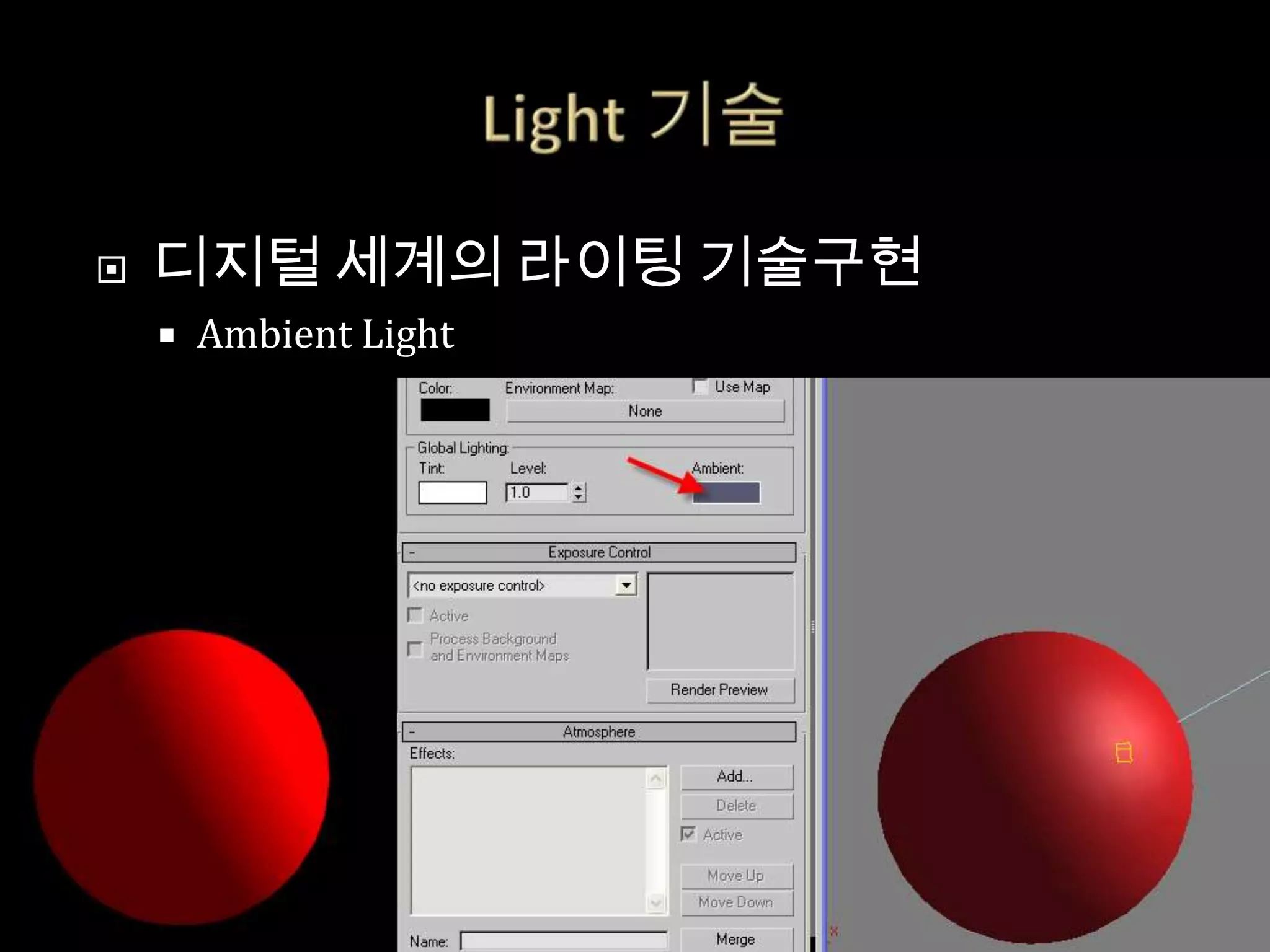

40.  디지털 세계의 라이팅 기술구현
 Ambient Light

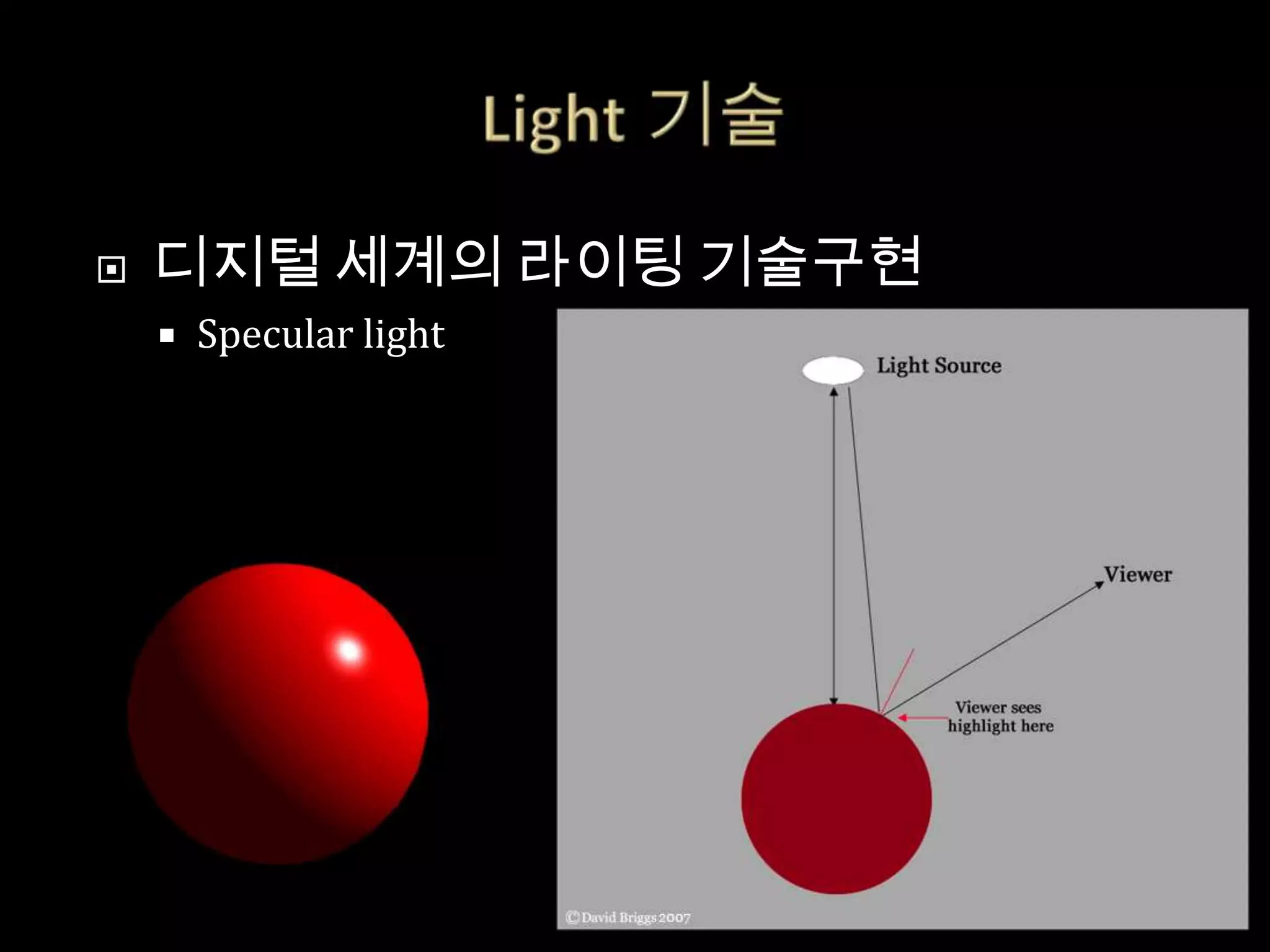

41.  디지털 세계의 라이팅 기술구현
 Specular light

42.  이젠 이쁘냐?
…..

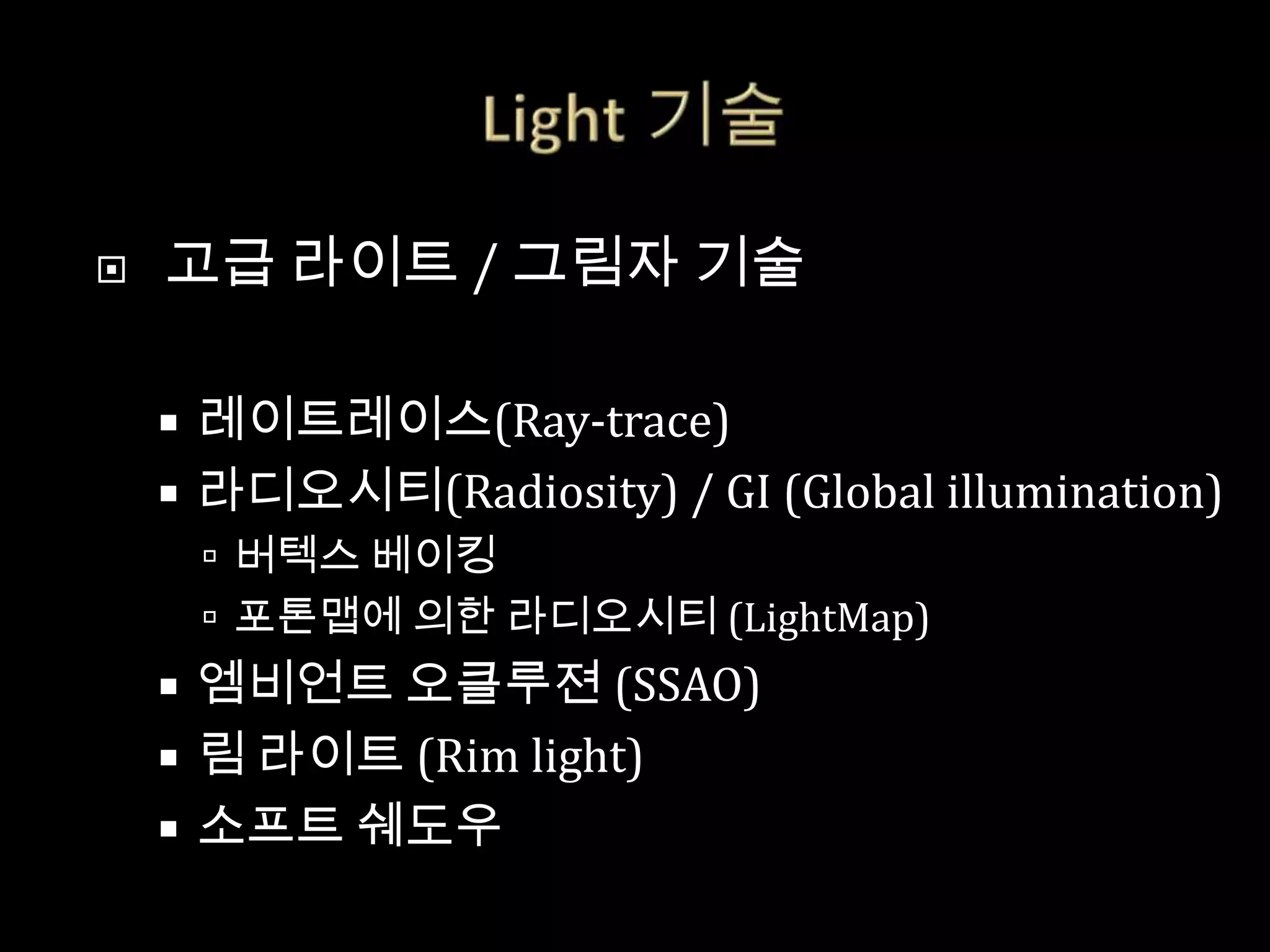

43.  고급 라이트 / 그림자 기술
 레이트레이스(Ray-trace)
 라디오시티(Radiosity) / GI (Global illumination)
 버텍스 베이킹
 포톤맵에 의한 라디오시티 (LightMap)
 엠비언트 오클루젼 (SSAO)
 림 라이트 (Rim light)
 소프트 쉐도우

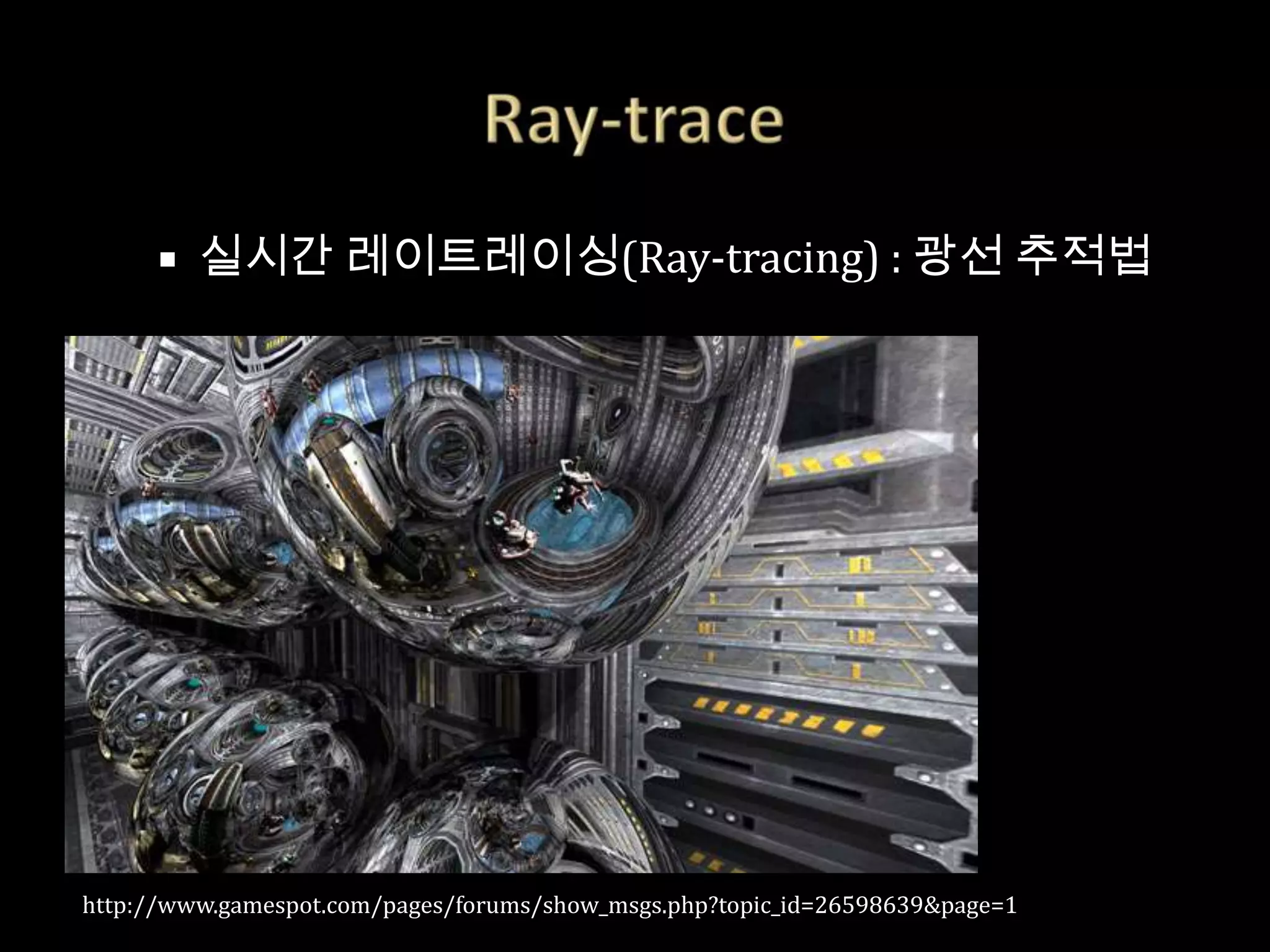

44.  실시간 레이트레이싱(Ray-tracing) : 광선 추적법
http://www.gamespot.com/pages/forums/show_msgs.php?topic_id=26598639&page=1

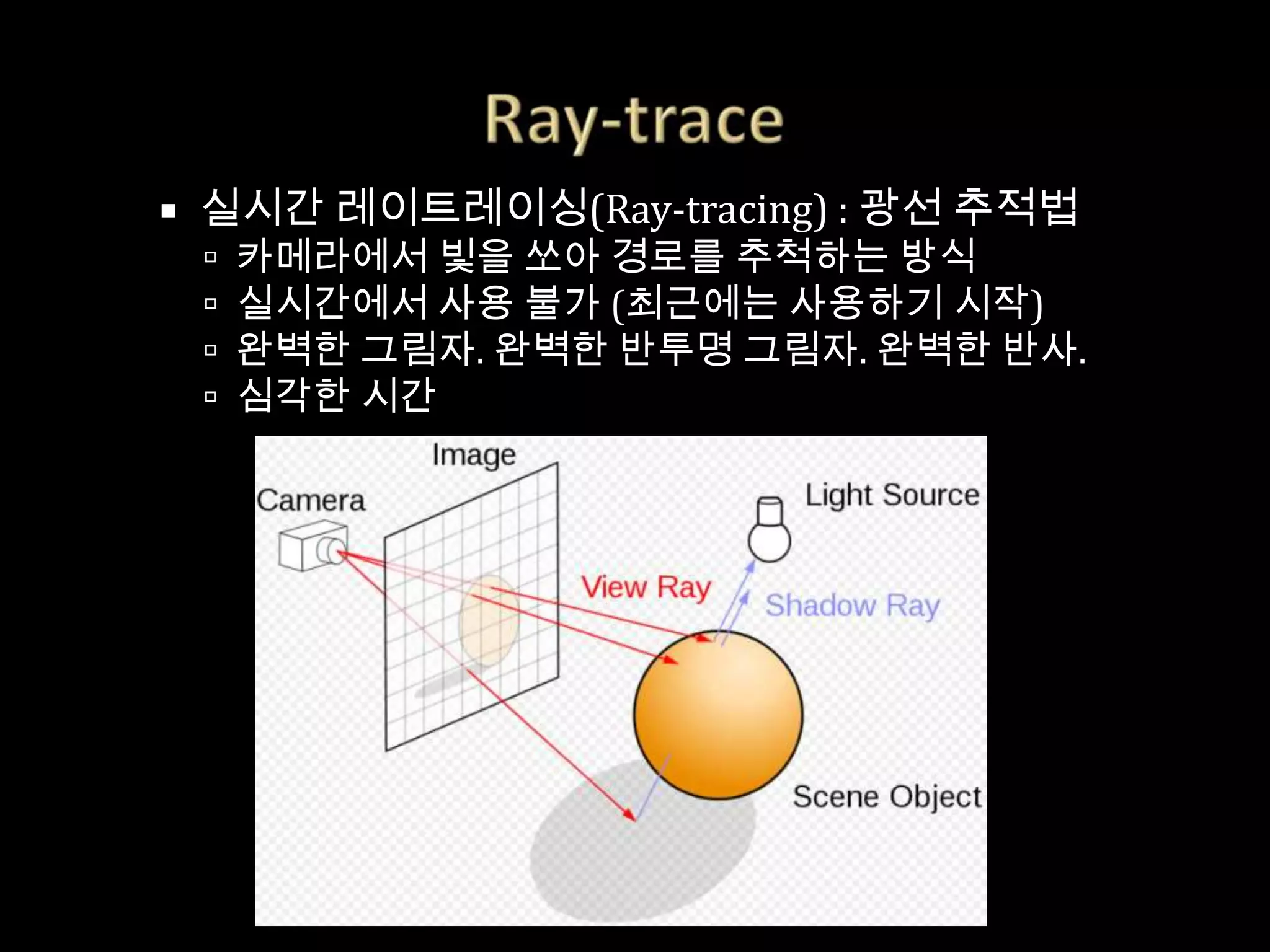

45.  실시간 레이트레이싱(Ray-tracing) : 광선 추적법
 카메라에서 빛을 쏘아 경로를 추척하는 방식
 실시간에서 사용 불가 (최근에는 사용하기 시작)
 완벽한 그림자. 완벽한 반투명 그림자. 완벽한 반사.
 심각한 시간

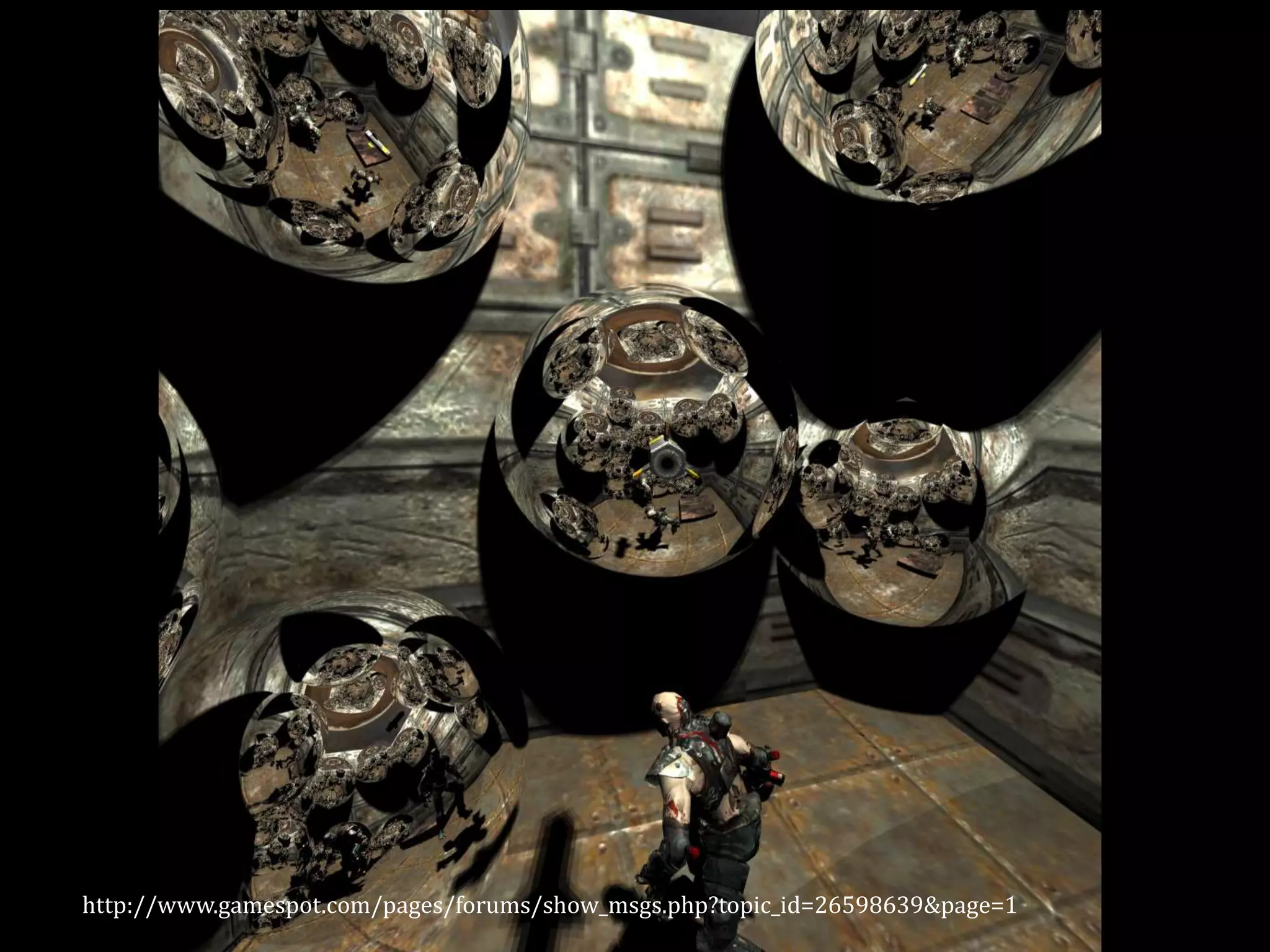

46.  레이트레이싱(Ray-tracing)
http://www.gamespot.com/pages/forums/show_msgs.php?topic_id=26598639&page=1

47.  라디오시티(Radiosity)
 글로벌 일루미네이션 (GI : Global Illumination)

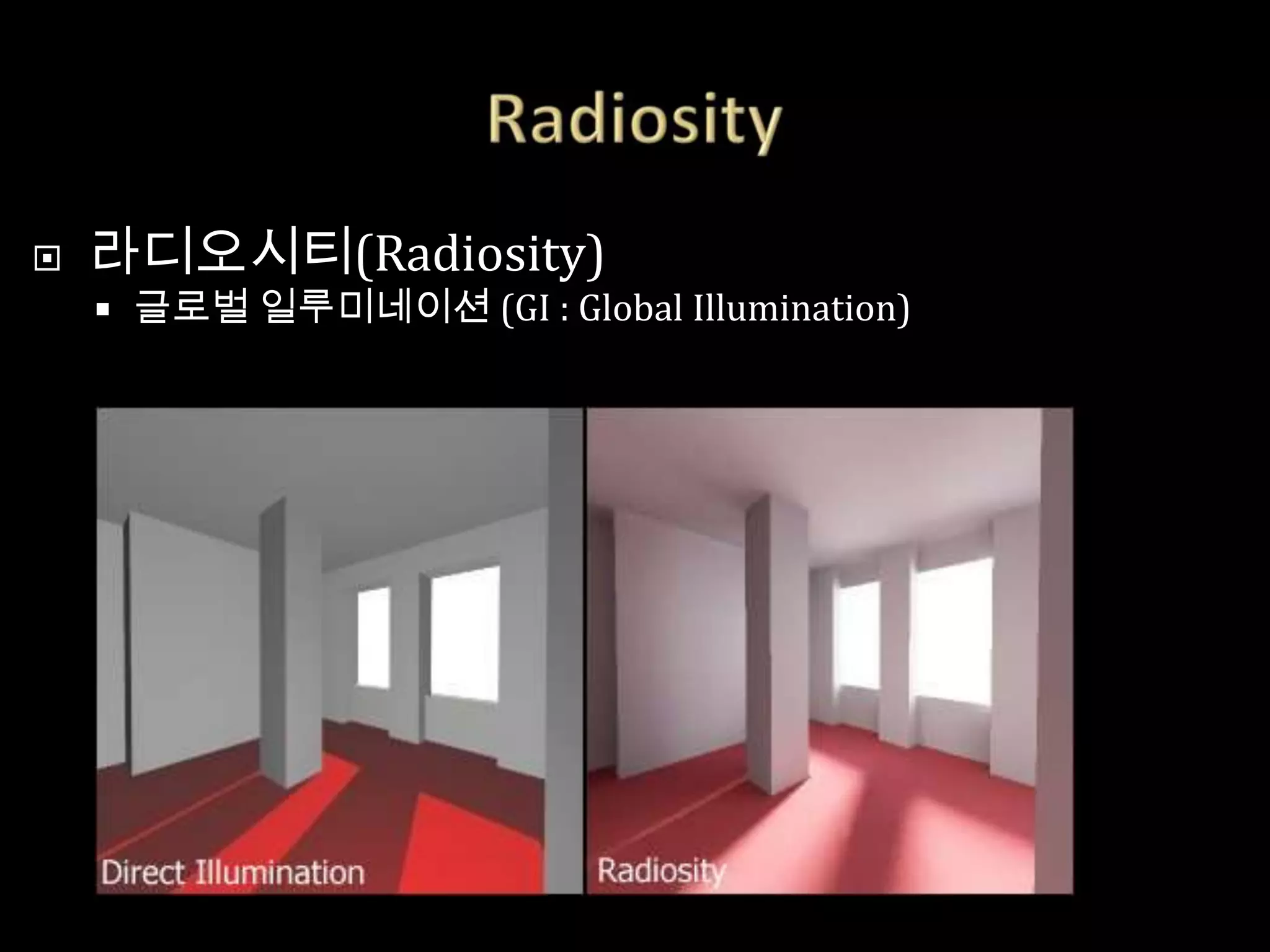

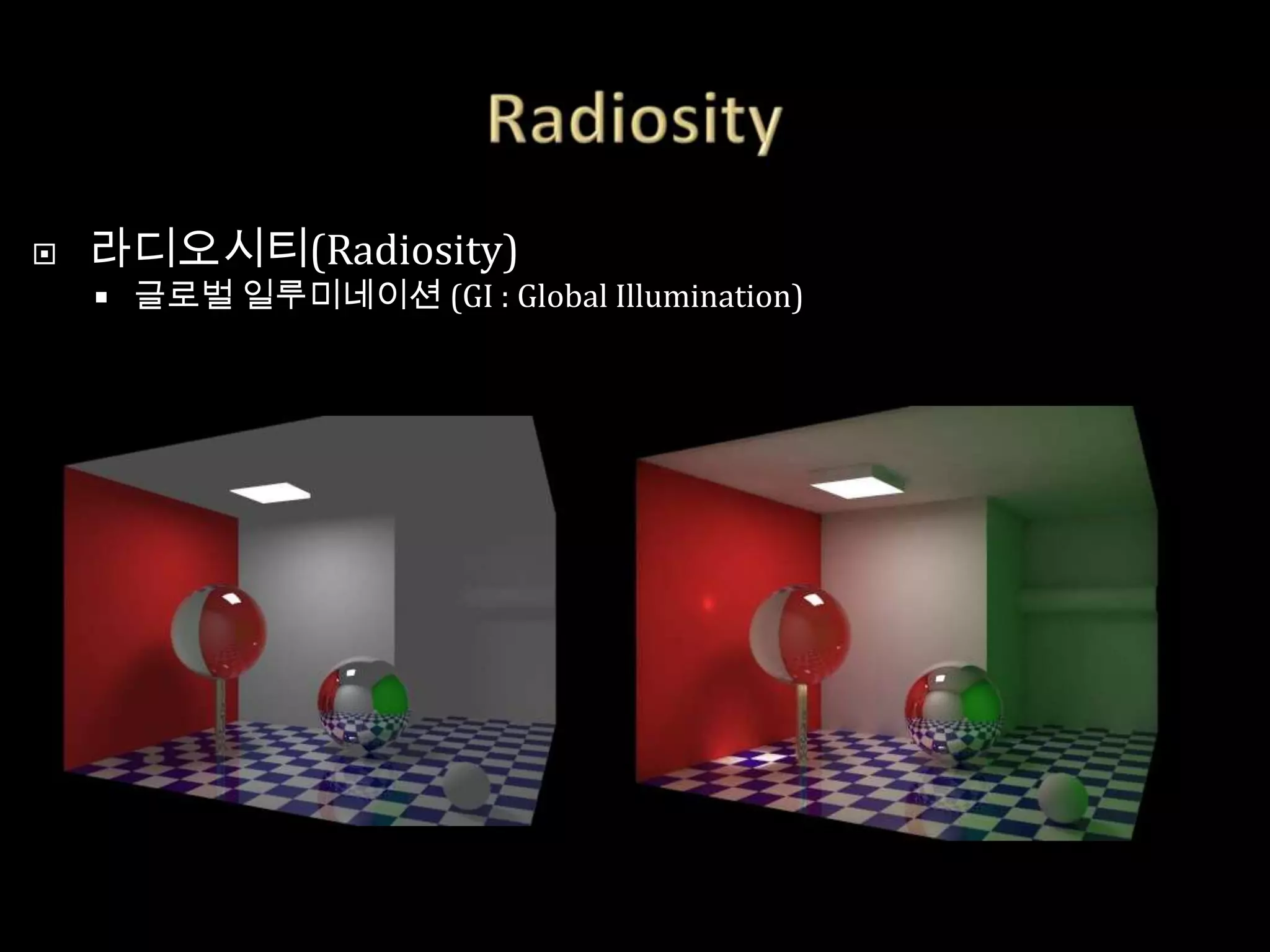

48.  라디오시티(Radiosity)
 글로벌 일루미네이션 (GI : Global Illumination)

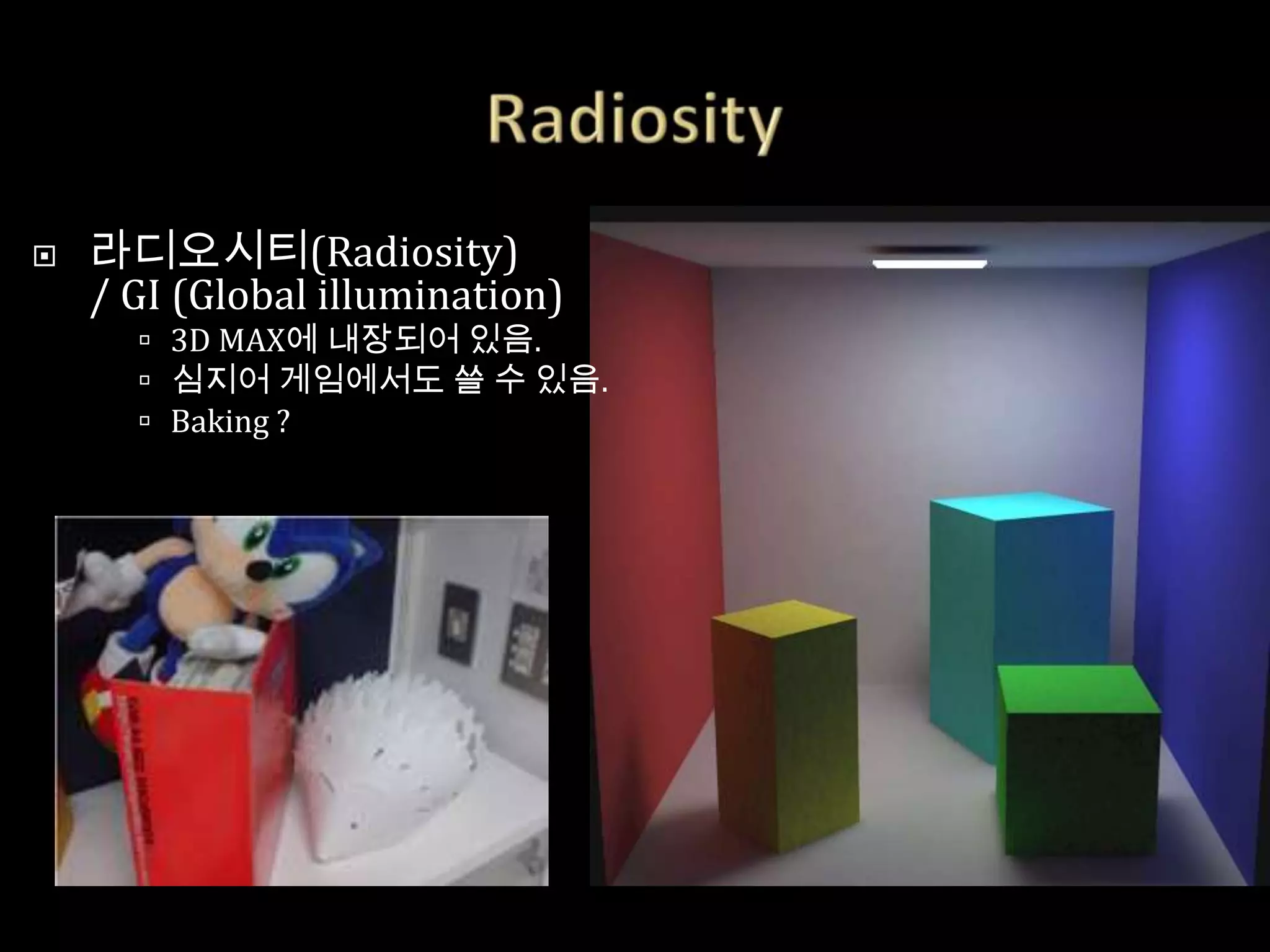

49.  라디오시티(Radiosity)
/ GI (Global illumination)
 3D MAX에 내장되어 있음.
 심지어 게임에서도 쓸 수 있음.
 Baking ?

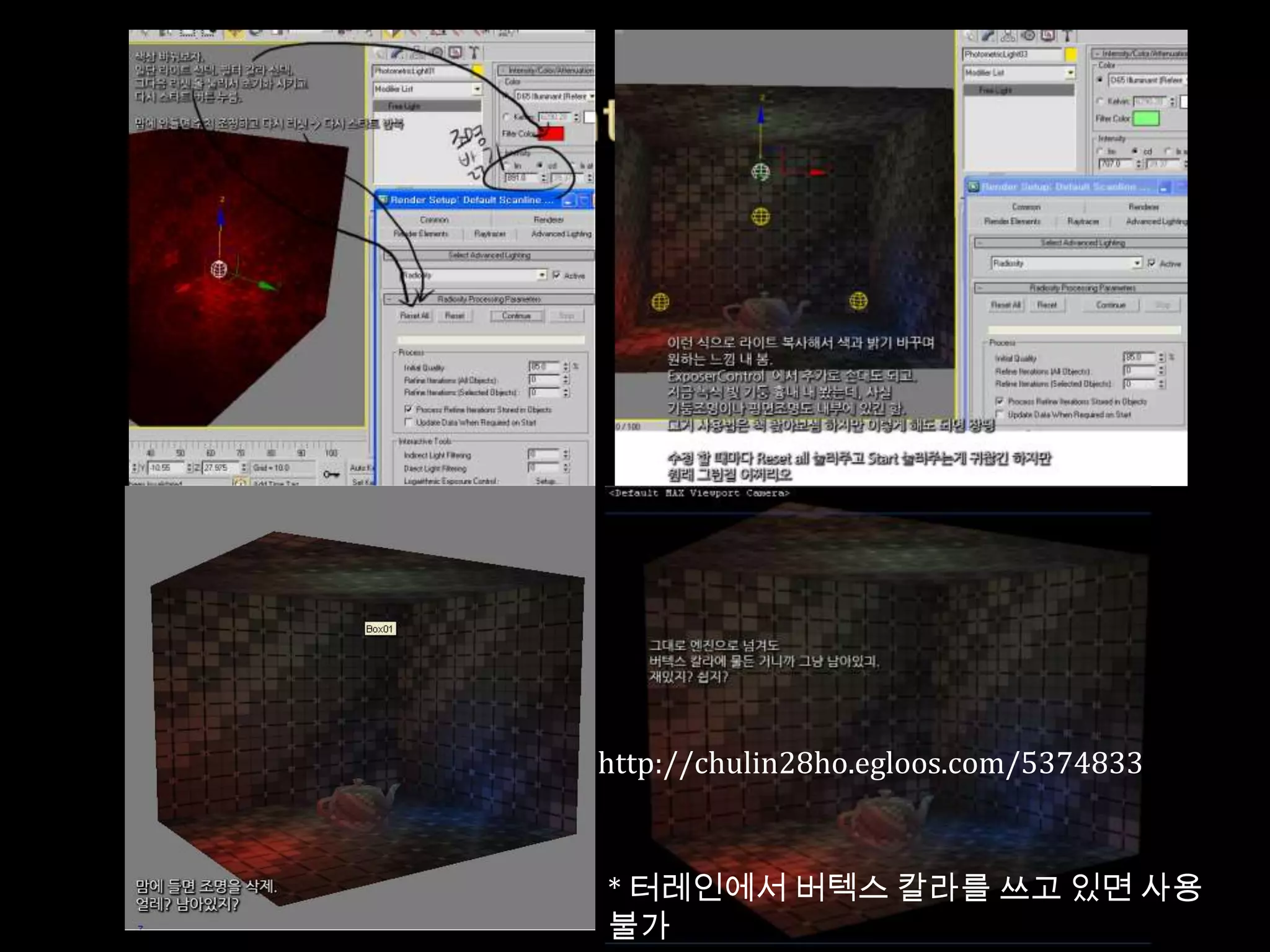

50. http://chulin28ho.egloos.com/5374833
* 터레인에서 버텍스 칼라를 쓰고 있면 사용
불가

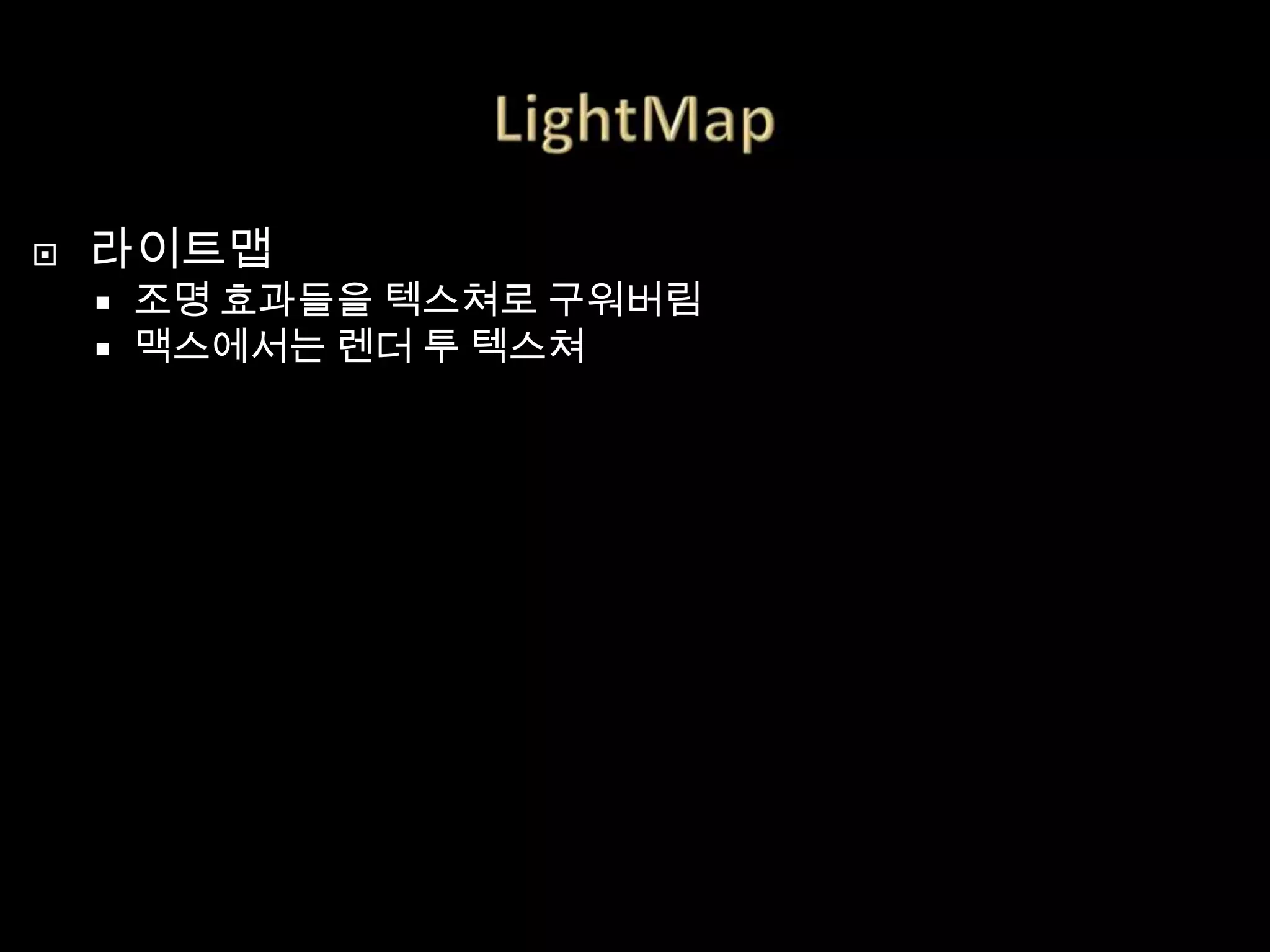

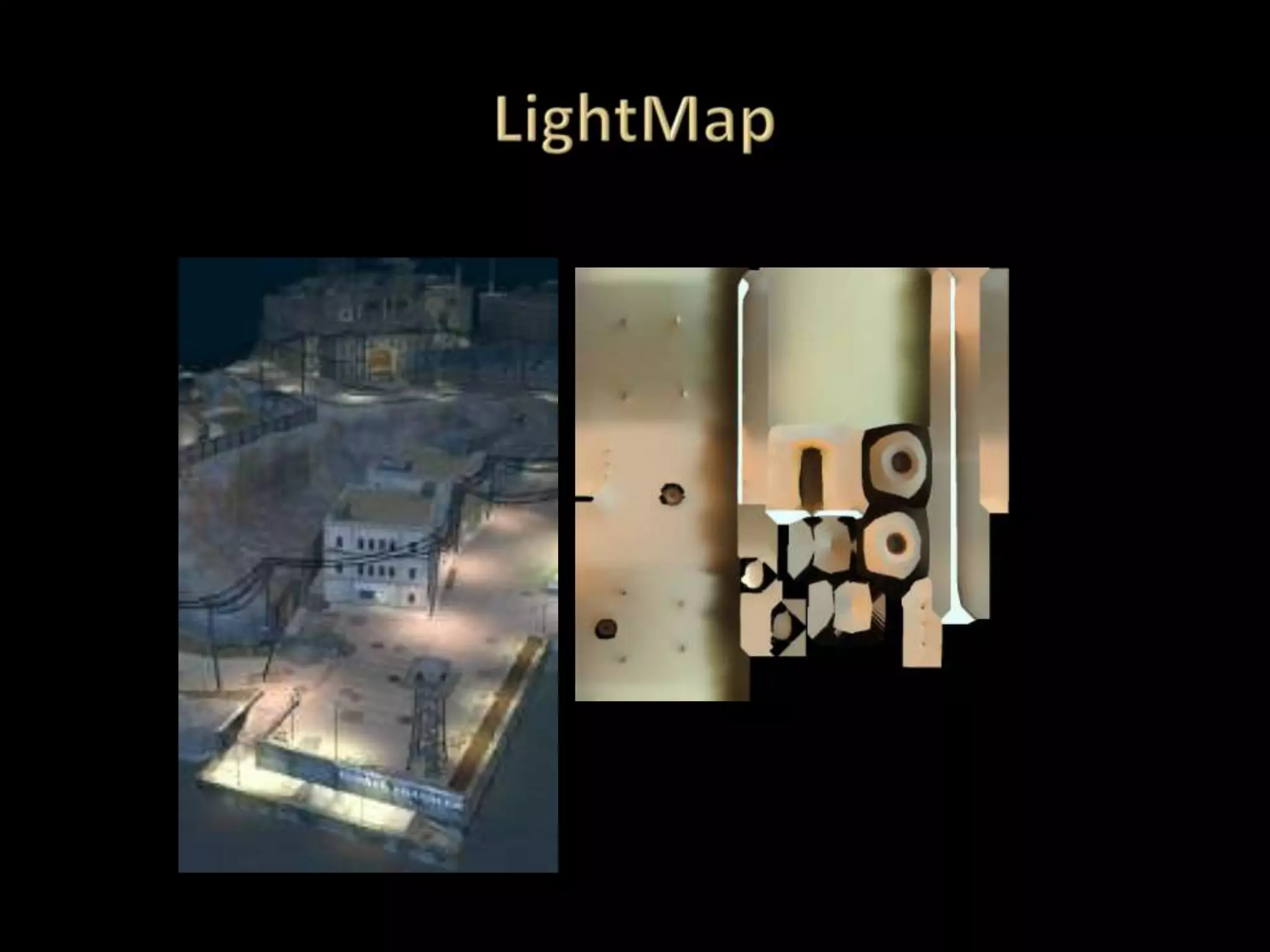

52.  라이트맵
 조명 효과들을 텍스쳐로 구워버림
 맥스에서는 렌더 투 텍스쳐

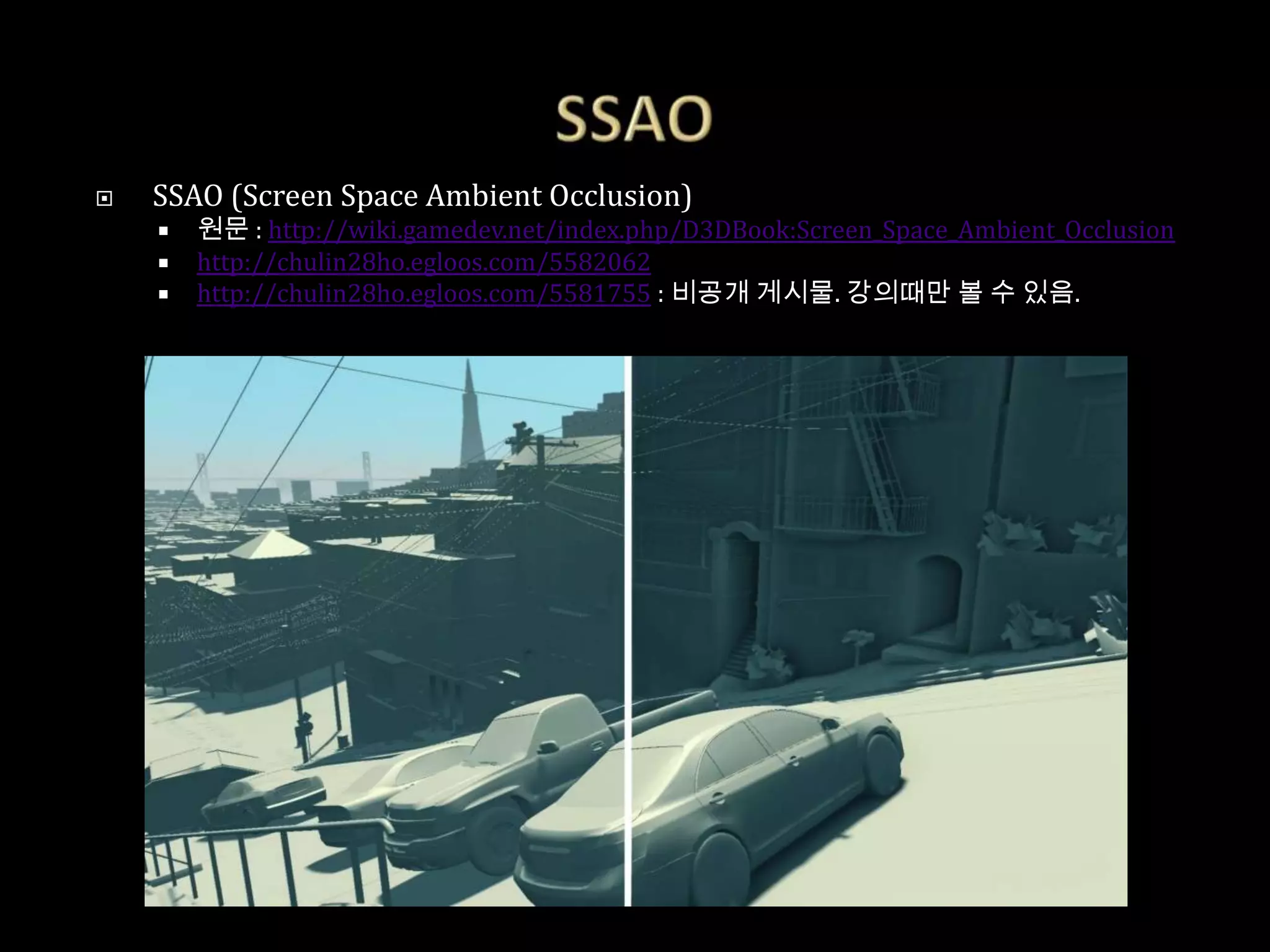

55.  SSAO (Screen Space Ambient Occlusion)
 원문 : http://wiki.gamedev.net/index.php/D3DBook:Screen_Space_Ambient_Occlusion
 http://chulin28ho.egloos.com/5582062
 http://chulin28ho.egloos.com/5581755 : 비공개 게시물. 강의때만 볼 수 있음.

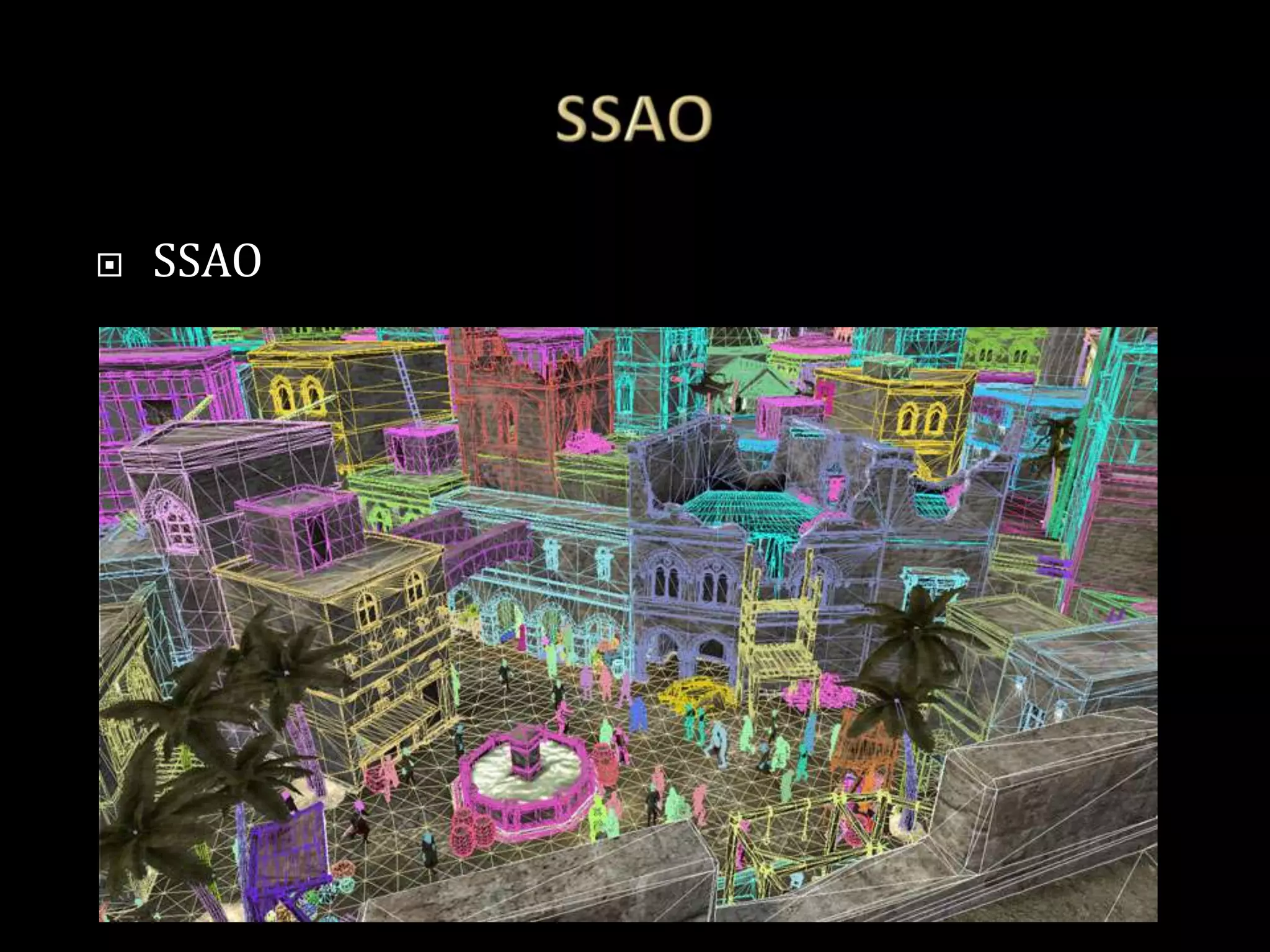

56.  SSAO

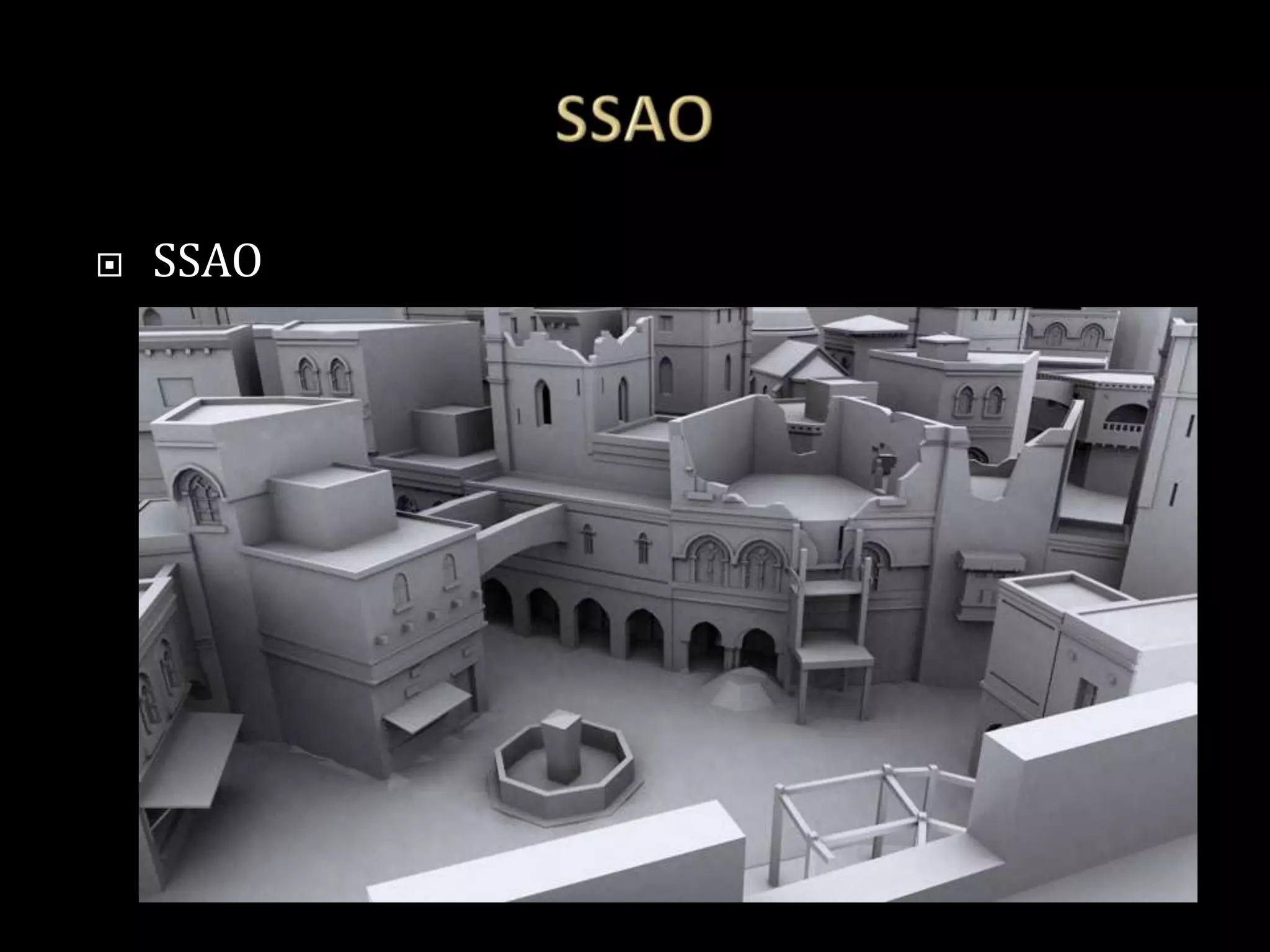

57.  SSAO

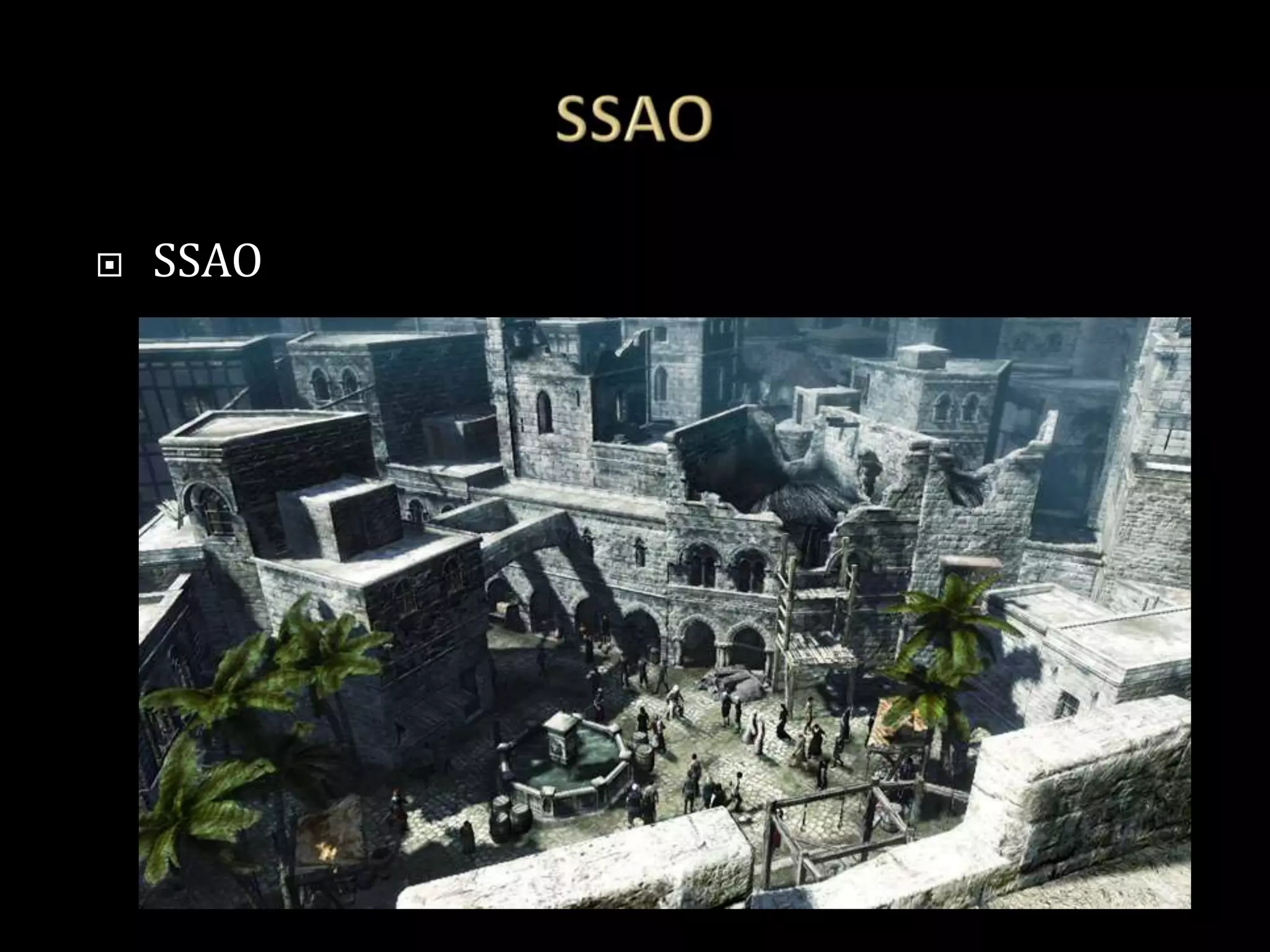

58.  SSAO

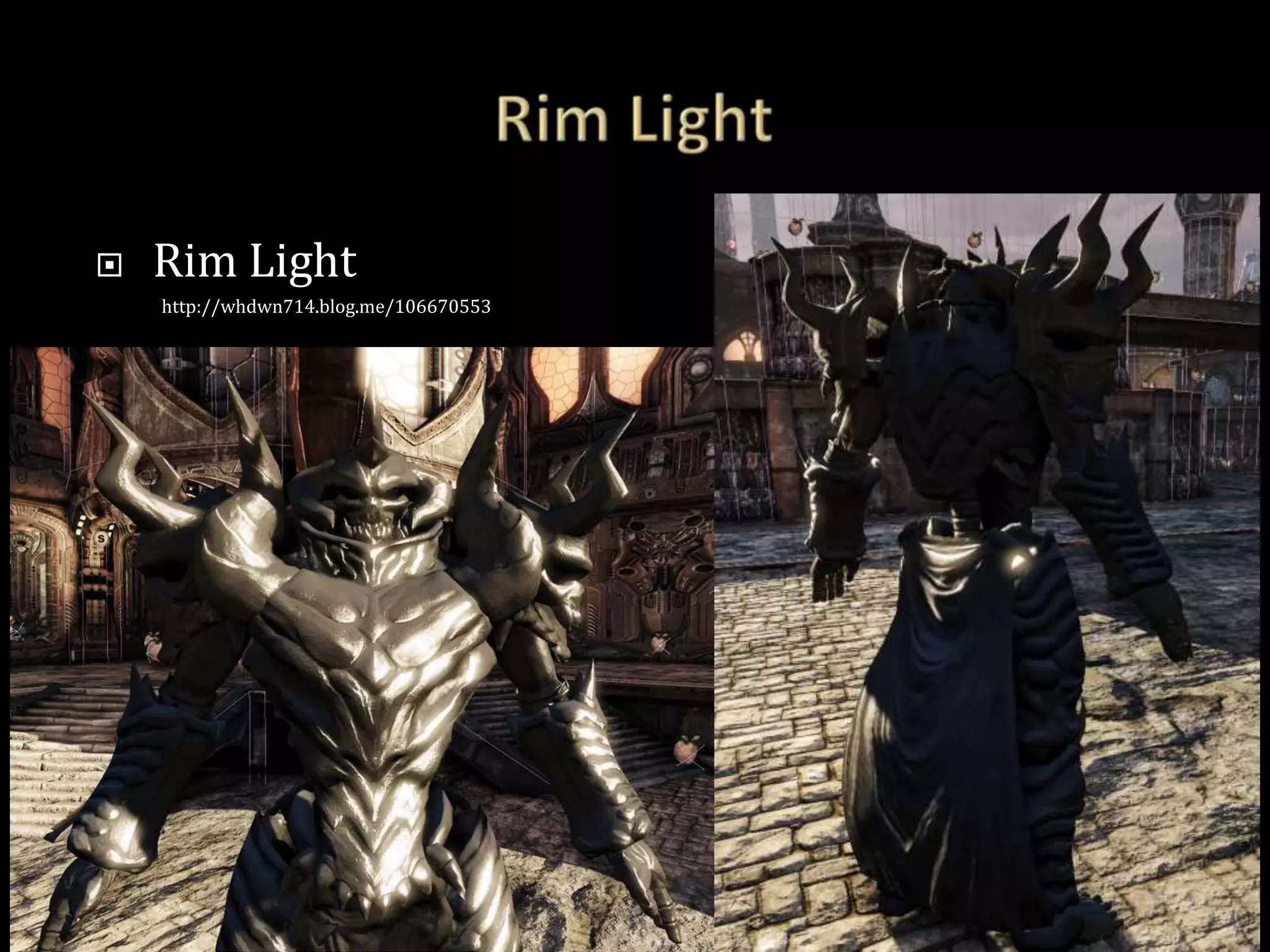

59.  Rim Light
http://whdwn714.blog.me/106670553

60.  Rim Light

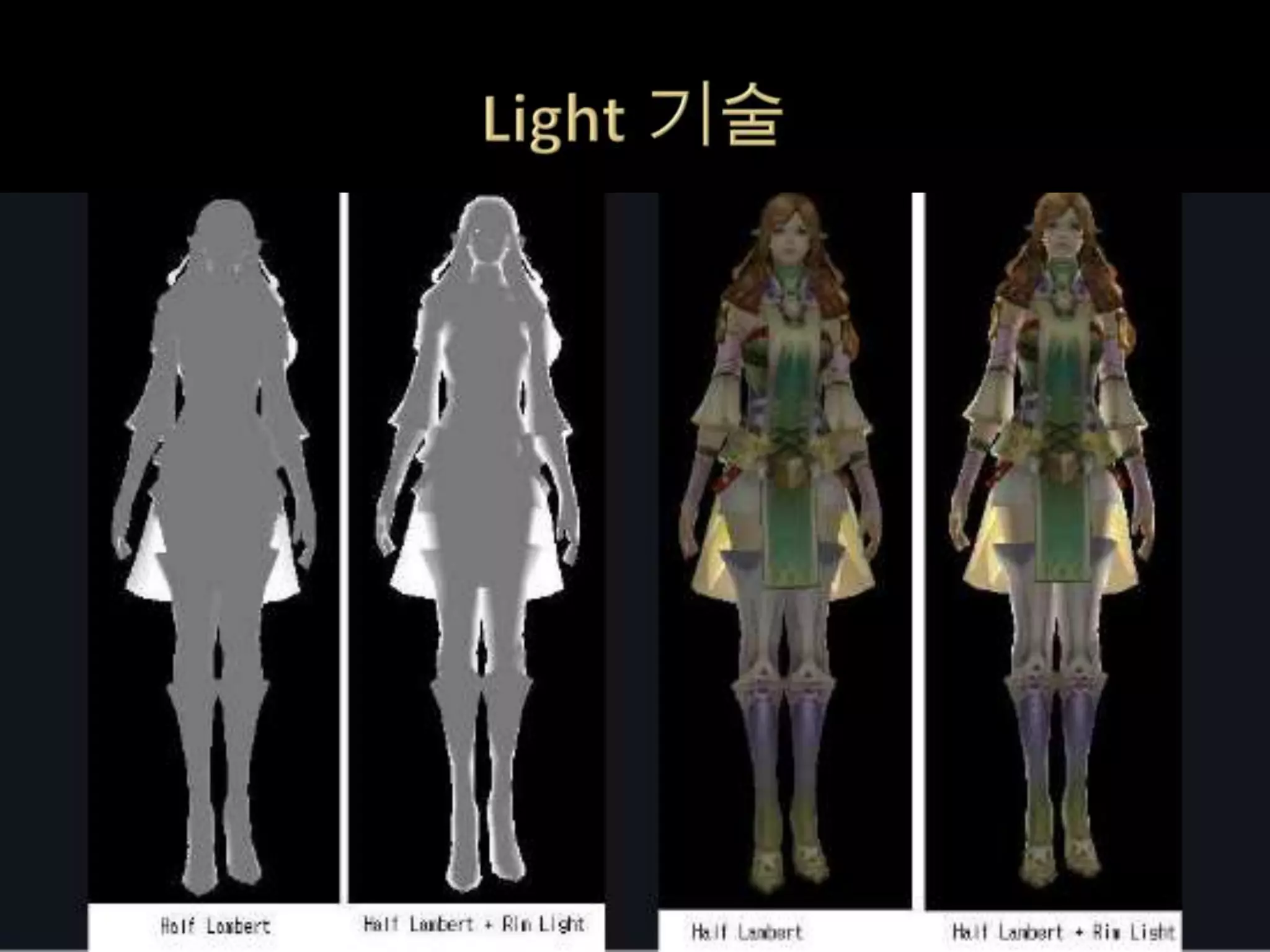

61.  Rim Light

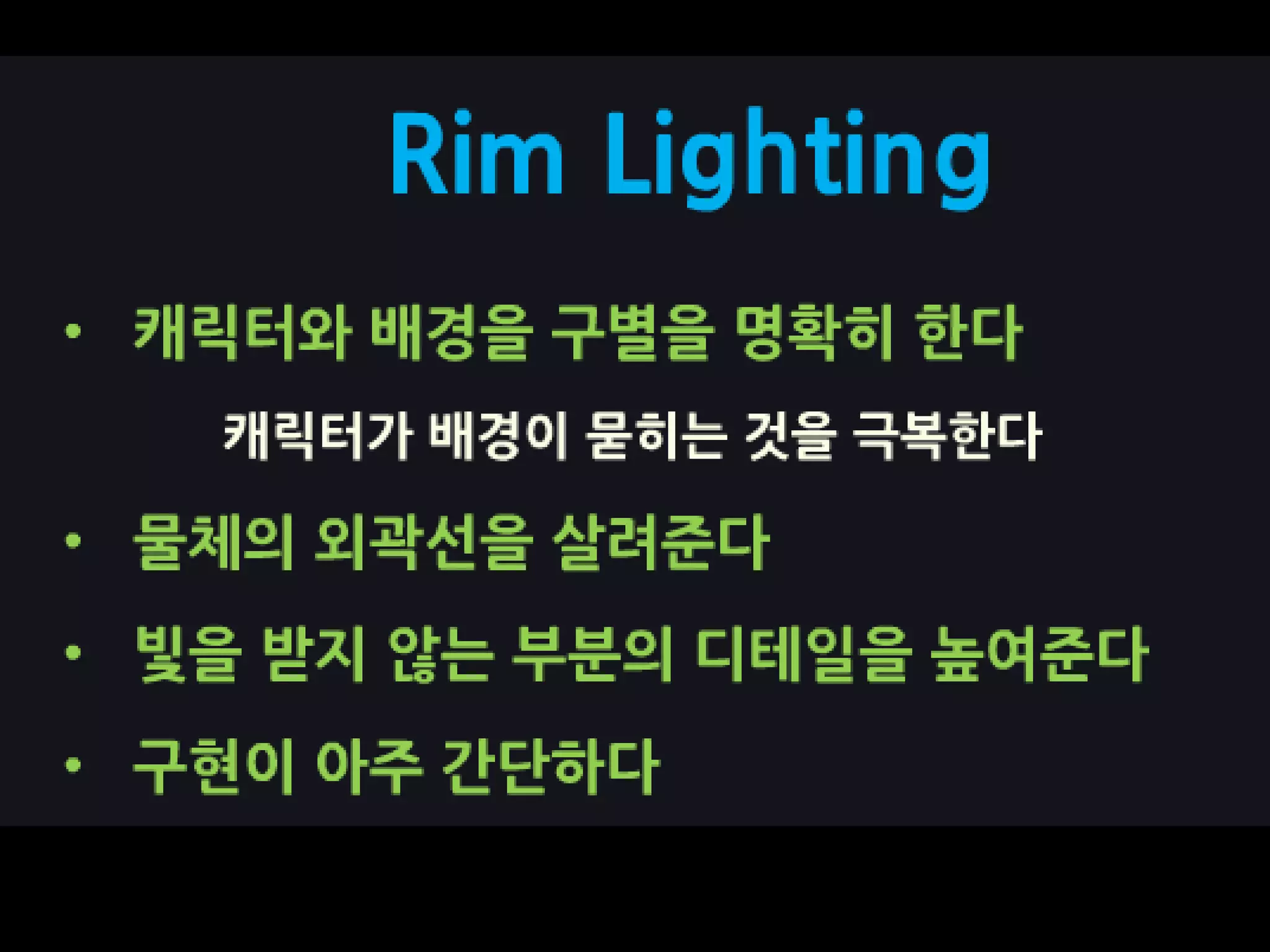

62.  Rim Light

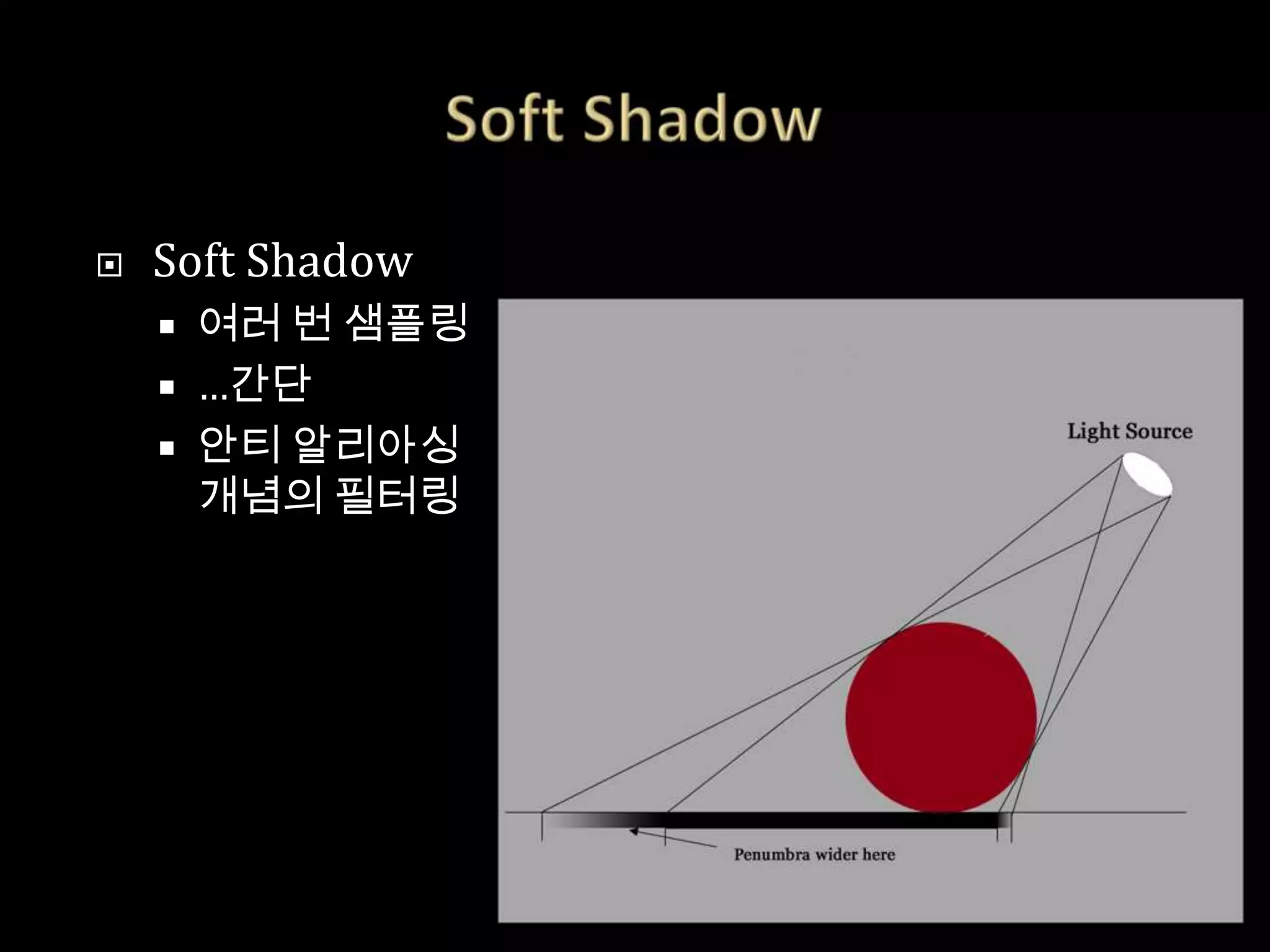

63.  Soft Shadow
 여러 번 샘플링
 …간단
 안티 알리아싱
개념의 필터링

64. Light 기술과 Shadow 실제 사용 정리

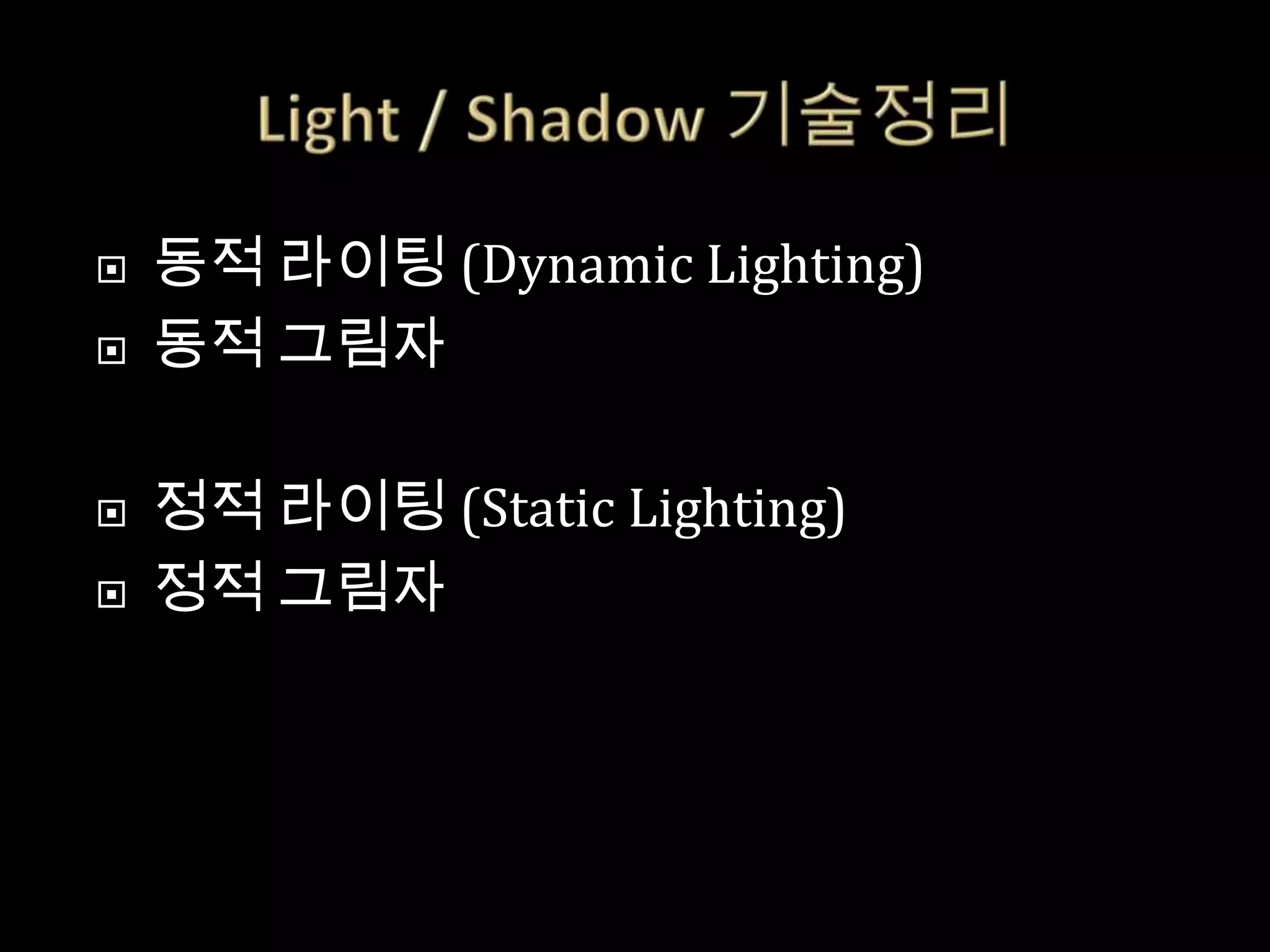

65.  동적 라이팅 (Dynamic Lighting)
 동적 그림자
 정적 라이팅 (Static Lighting)
 정적 그림자

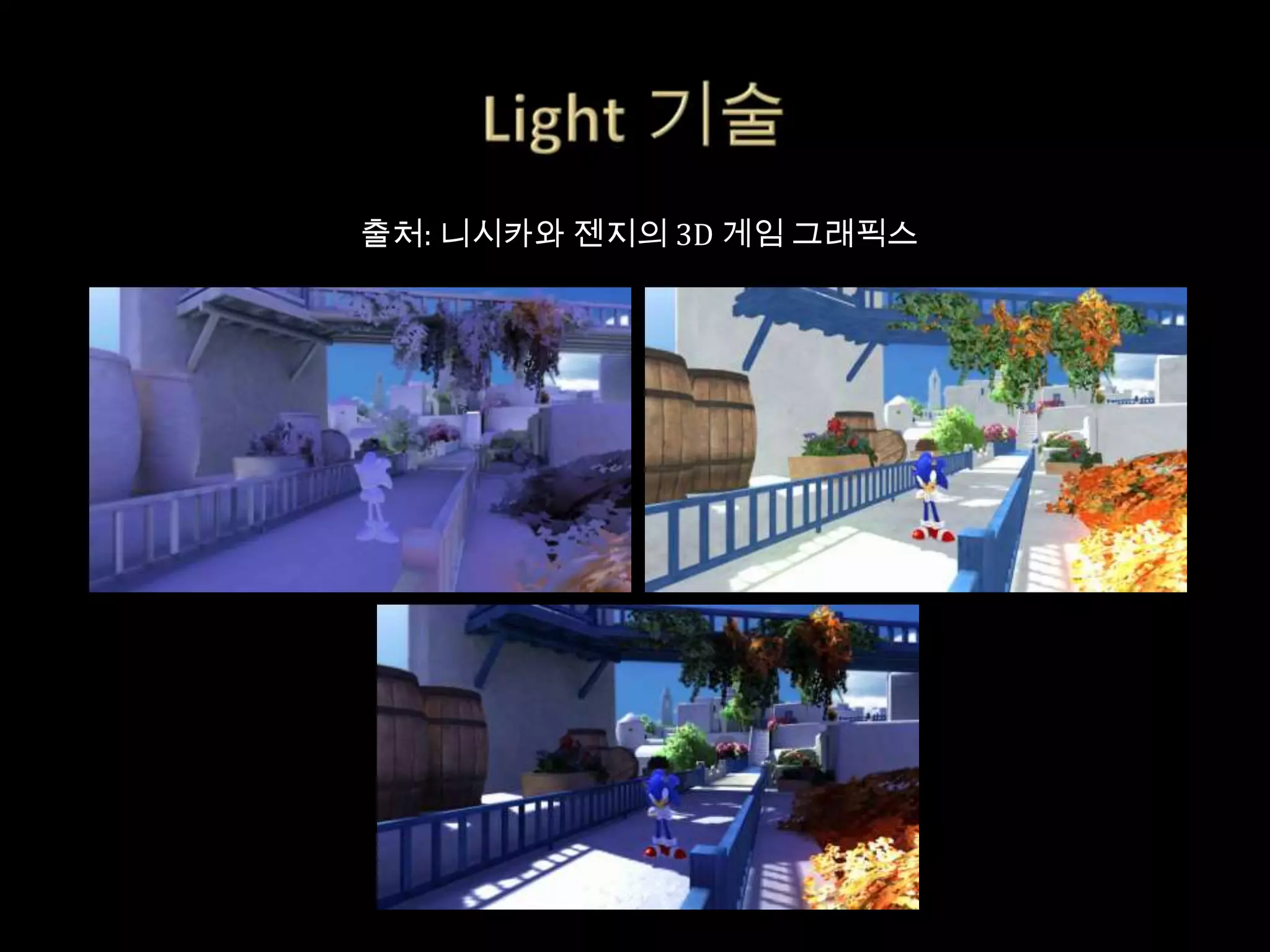

66. 출처: 니시카와 젠지의 3D 게임 그래픽스

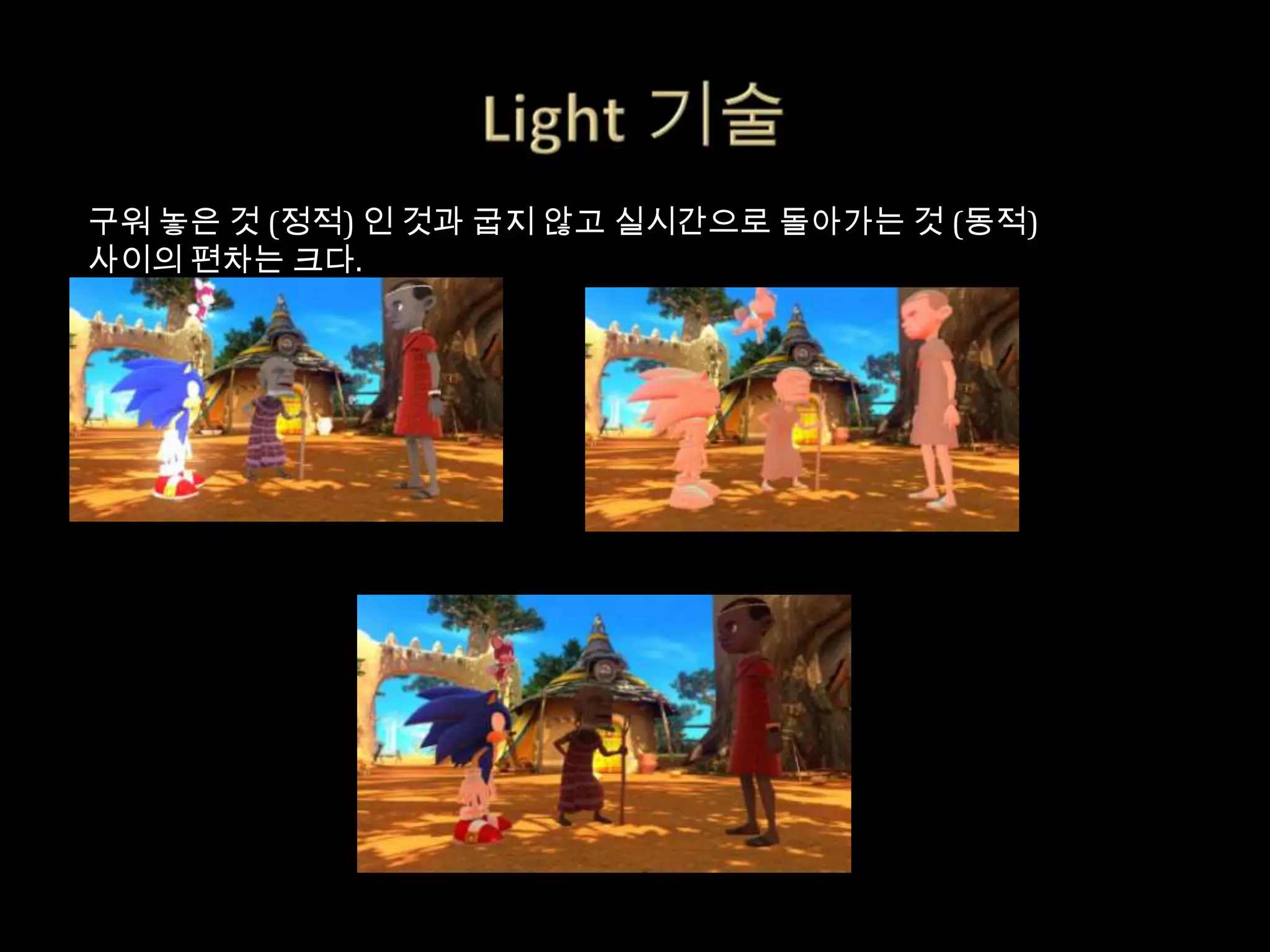

67. 구워 놓은 것 (정적) 인 것과 굽지 않고 실시간으로 돌아가는 것 (동적)
사이의 편차는 크다.

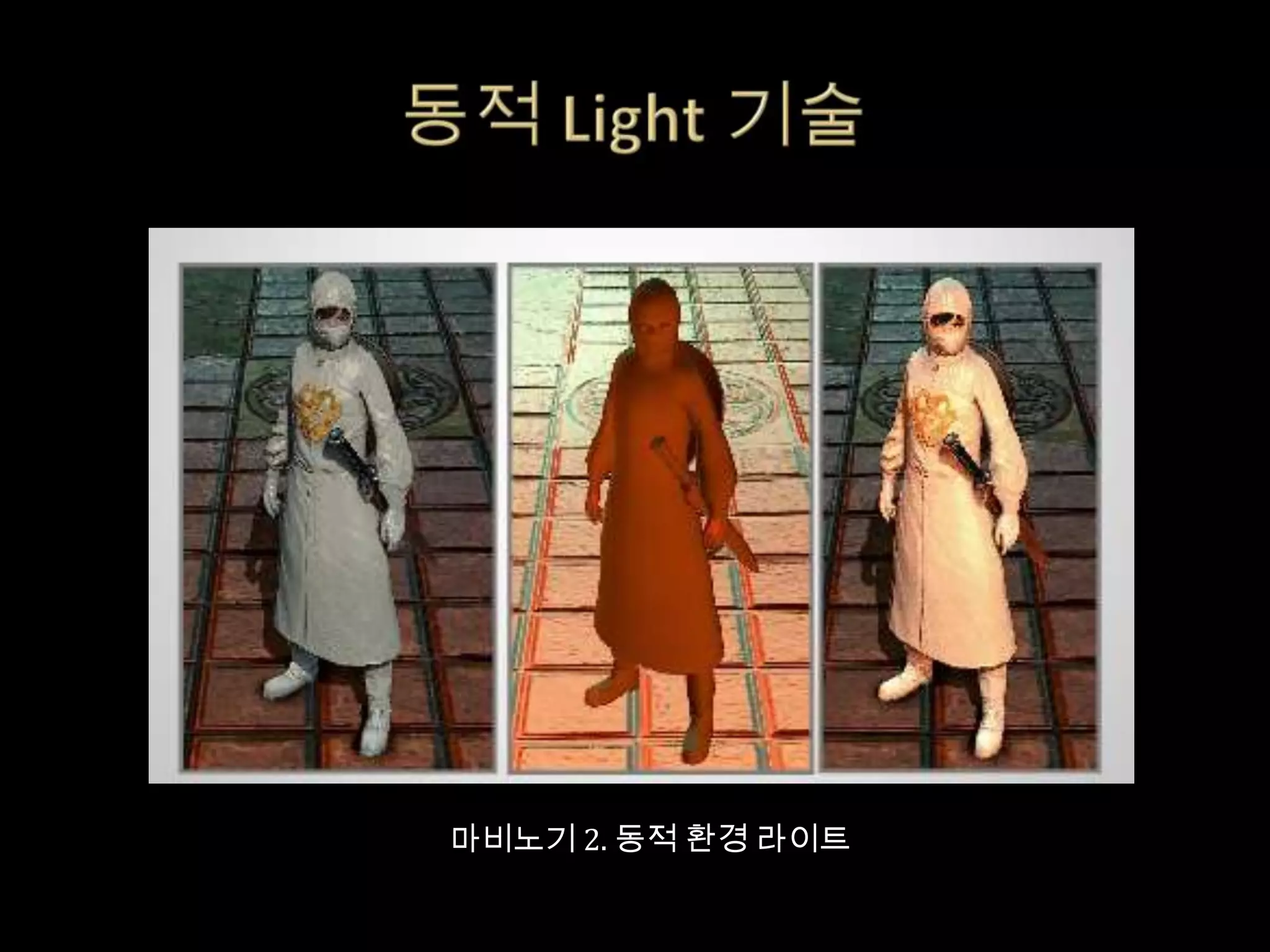

68. 마비노기 2. 동적 환경 라이트

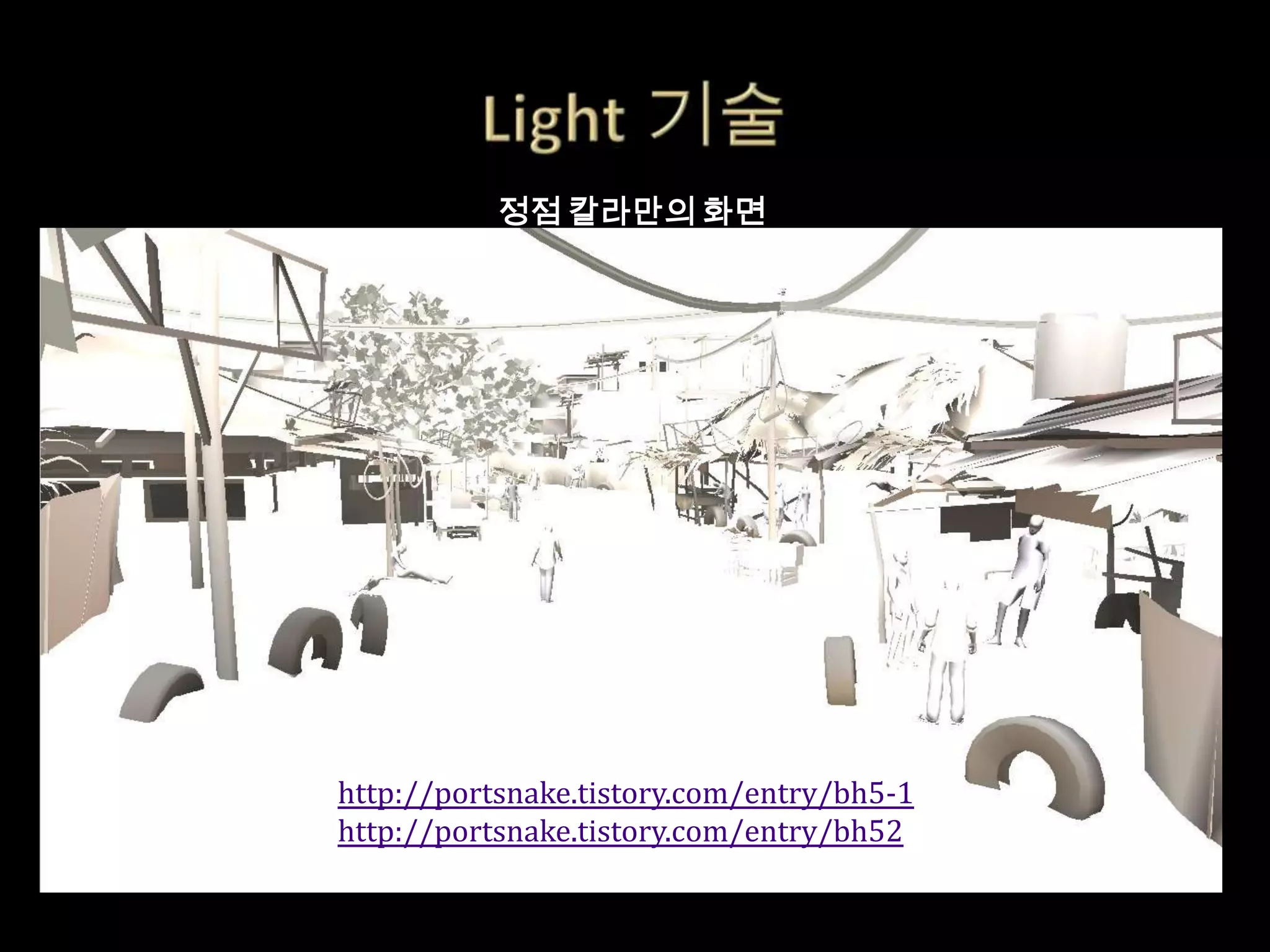

70. 정점 칼라만의 화면
http://portsnake.tistory.com/entry/bh5-1
http://portsnake.tistory.com/entry/bh52

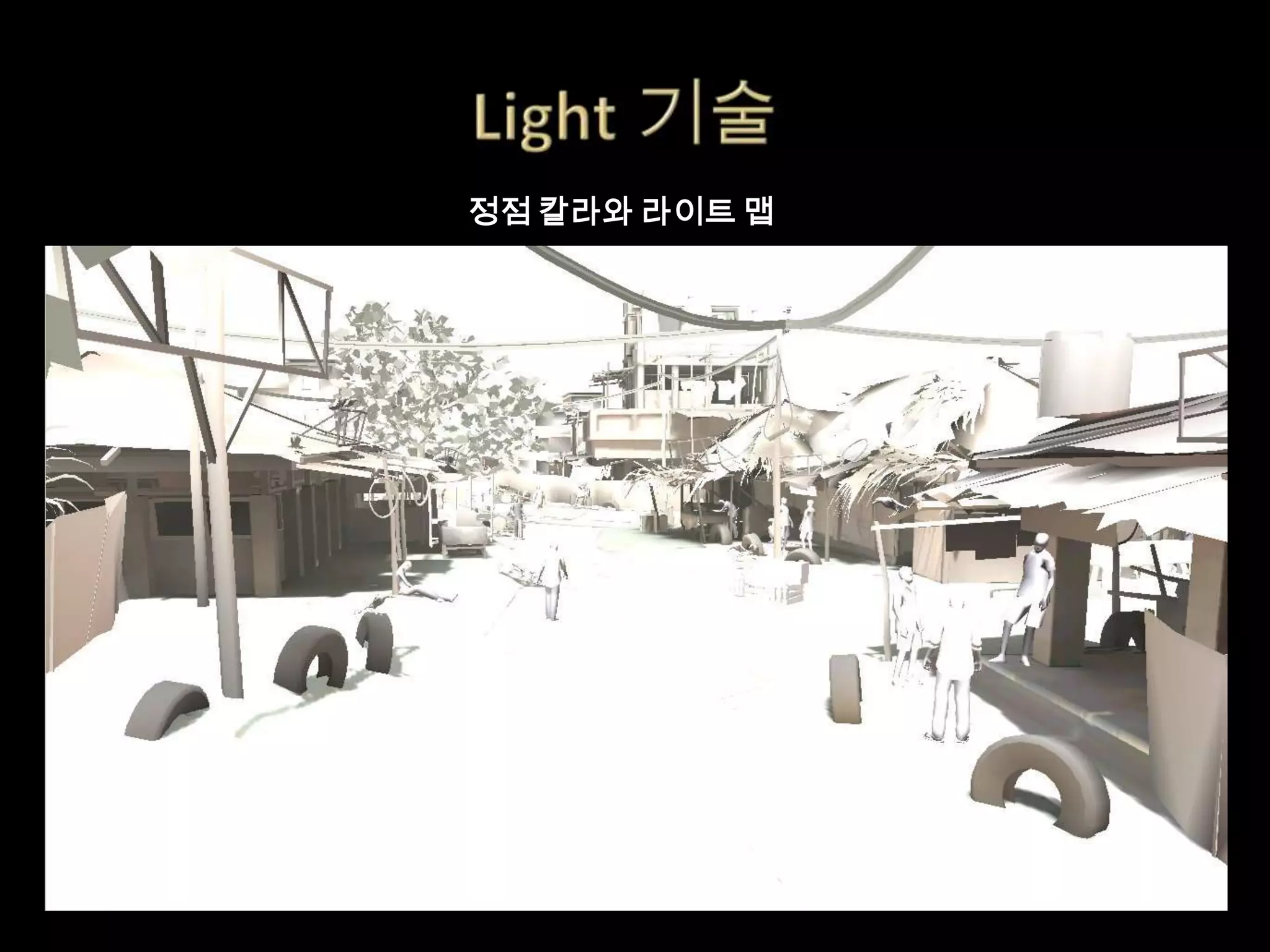

71. 정점 칼라와 라이트 맵

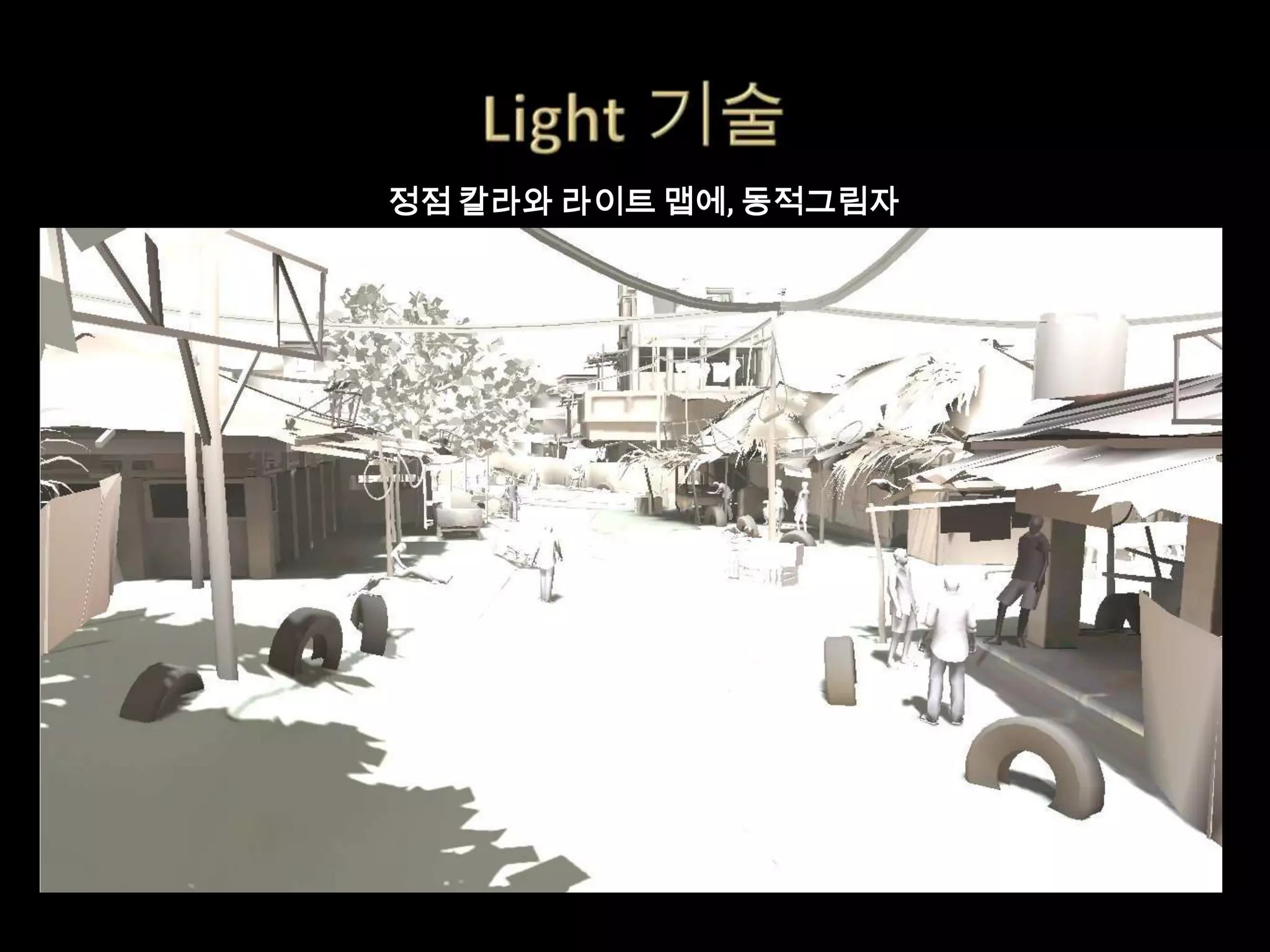

72. 정점 칼라와 라이트 맵에, 동적그림자

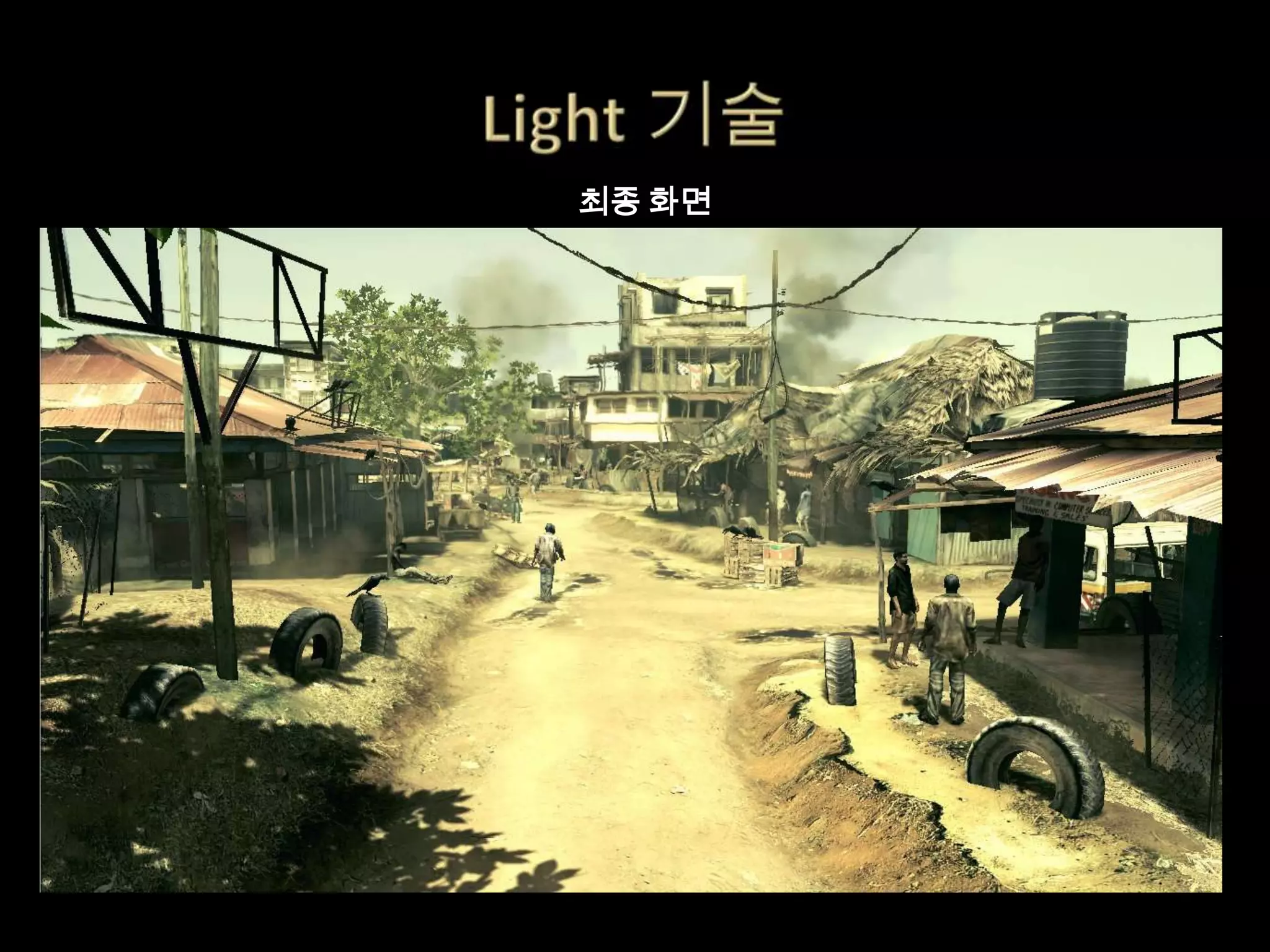

73. 최종 화면

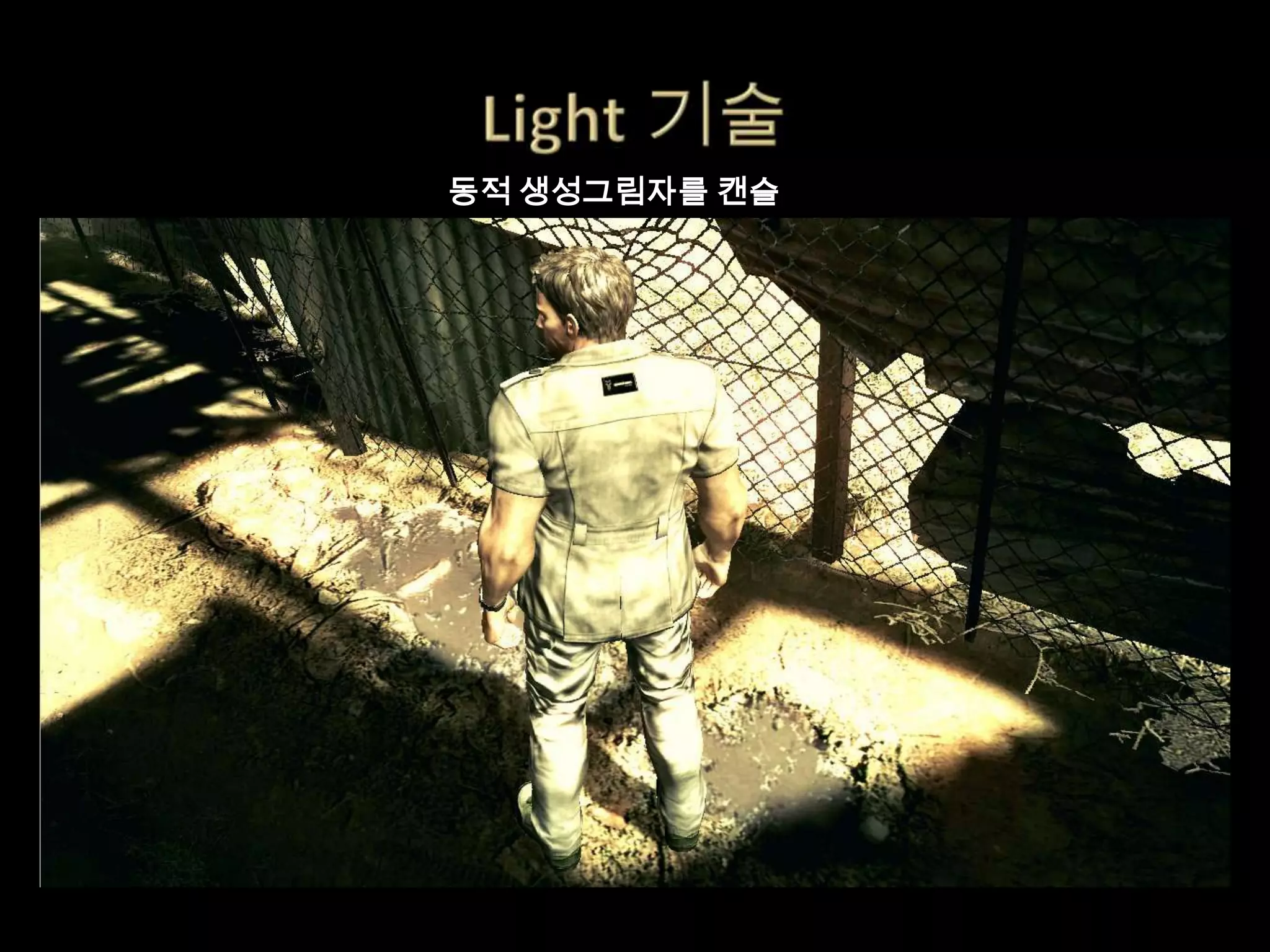

74. 동적 생성그림자를 캔슬

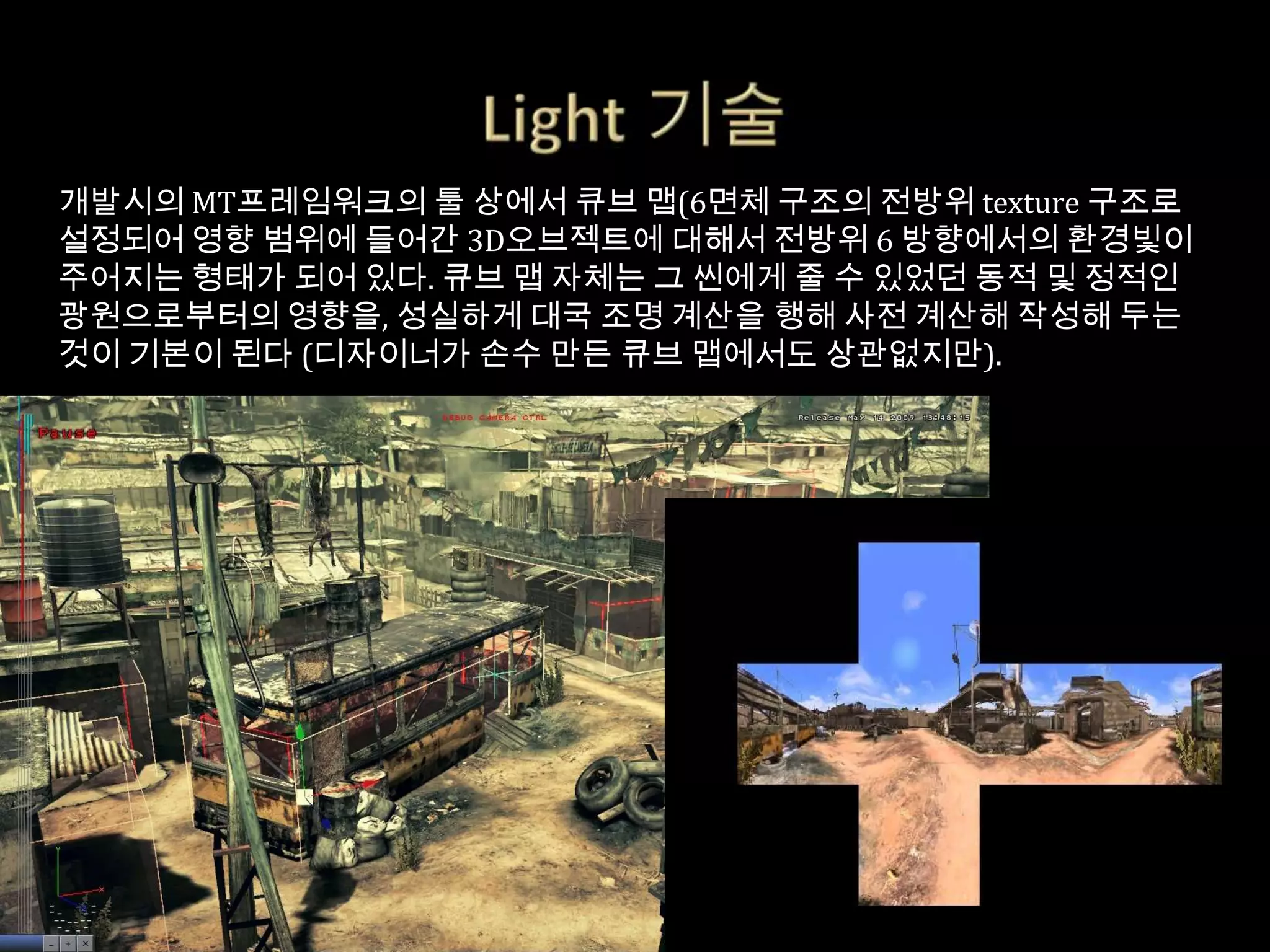

76. 개발시의 MT프레임워크의 툴 상에서 큐브 맵(6면체 구조의 전방위 texture 구조로
설정되어 영향 범위에 들어간 3D오브젝트에 대해서 전방위 6 방향에서의 환경빛이
주어지는 형태가 되어 있다. 큐브 맵 자체는 그 씬에게 줄 수 있었던 동적 및 정적인
광원으로부터의 영향을, 성실하게 대국 조명 계산을 행해 사전 계산해 작성해 두는
것이 기본이 된다 (디자이너가 손수 만든 큐브 맵에서도 상관없지만).

79. 쉬운 강의라고 한 적 없다.
다음 시간에는 직접 빛을 다뤄봅시다
수고하셨삼
