先どり評価結果を公開!爆速仮想マシン保護のBackup Exec永久増分バックアップv2がついにやってくる！～重複排除も統合も高速な永久増分バックアップの進化版～

Veritas Backup Exec
先どり評価結果を公開！
爆速仮想マシン保護の
Backup Exec 永久増分バックアップ v2が
ついにやってくる！
河野正志
シニアシステムズエンジニア
テクノロジーセールス部
～重複排除も統合も高速な
永久増分バックアップの進化版～

2 Copyright © 2020 Veritas Technologies, LLC.

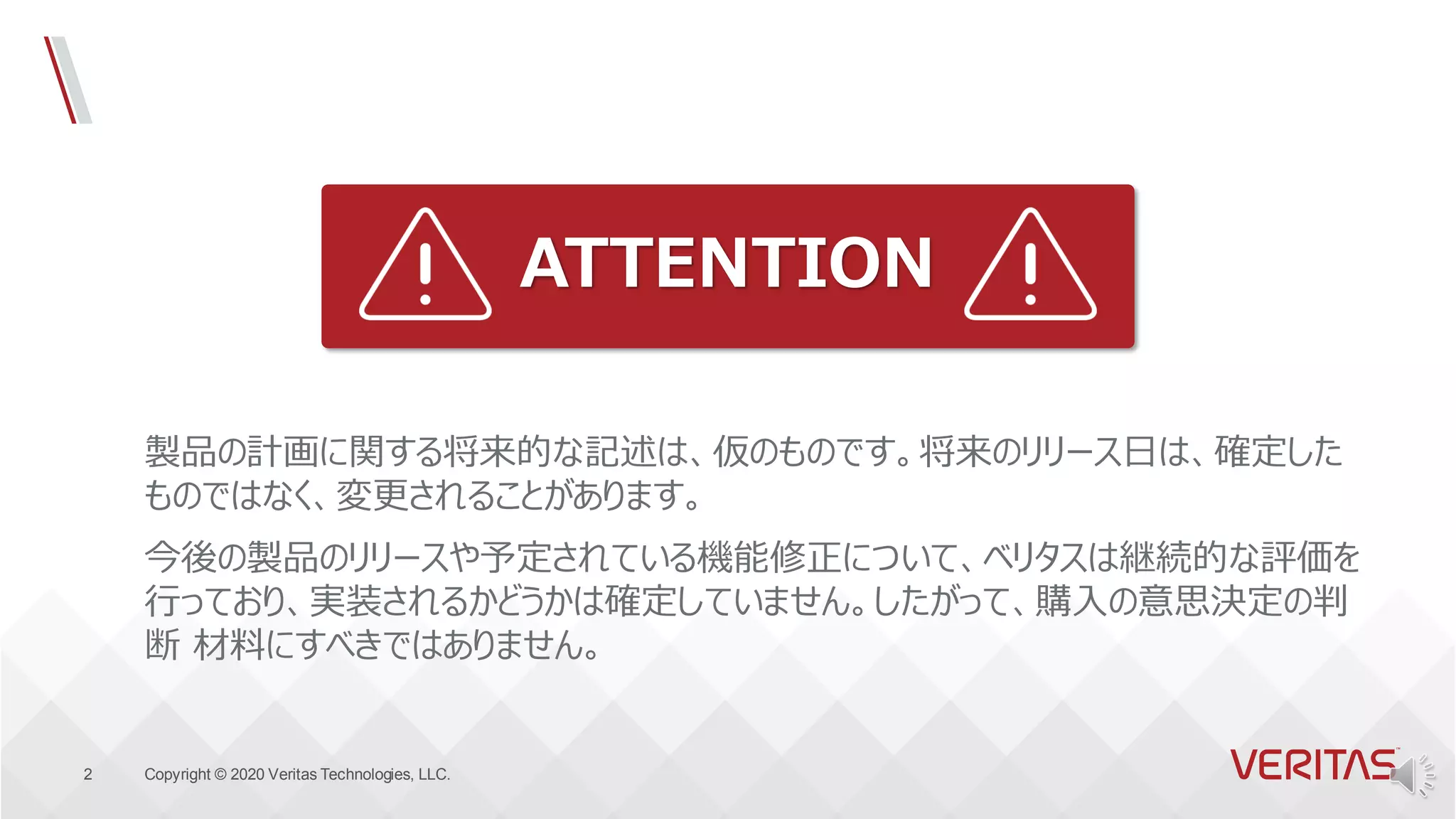

製品の計画に関する将来的な記述は、仮のものです。将来のリリース日は、確定した
ものではなく、変更されることがあります。
今後の製品のリリースや予定されている機能修正について、ベリタスは継続的な評価を
行っており、実装されるかどうかは確定していません。したがって、購入の意思決定の判
断材料にすべきではありません。
ATTENTION

本日の内容
1 仮想マシンバックアップの課題
2 仮想マシンの永久増分バックアップ v1
3 仮想マシンの永久増分バックアップ v2 (BE21.2～）
4 仮想マシンの永久増分バックアップ v2の検証
5 Backup Exec 21.2: その他の機能拡張について
6 まとめ

本日の内容
6 まとめ

5
仮想マシンのバックアップの課題
Copyright © 2020 Veritas Technologies, LLC.
• 容量が増え続けて、バックアップウィンドウにフルバックアップがおさまらない
バックアップ処理が
通常業務に影響
仮想マシンフルバックアップ
業務時間
バックアップに与えられた時間
（バックアップウィンドウ）

本日の内容
6 まとめ

7
仮想マシンの永久増分バックアップ v1
概要
仮想マシン
コピー元
フルバックアップ（初回）
増分1
増分2
増分n
ディスクストレージ
増分
.
.
.
＋
バックアップチェーン
(フル+増分のセット）
バックアップチェーン新たなフルバックアップ
ブロック単位でコピー
ディスク内で
高速統合
• 仮想マシンのブロック単位（CBT/RCT*1）で取得したバックアップを高速に
統合（完全グループ化）して新たなフルバックアップを作成
BE20.6
（2019年12月)
*1 Change Block Tracking(CBT)、
Resilient Change Tracking (RCT)の略で、
仮想マシンの変更ブロックをトラッキングする仕組み

8
仮想マシンの永久増分バックアップ v1の検証結果
フルバックアップ vs 統合性能比較
※こちらの検証は数回実施しています。ここで紹介した結果は、あくまでも参考となります。すべての環境において同等の結果が得られることを保証するものではありません。
効果の程度はハードウェア・OS種別、データ形式など環境に依存します。購入前の事前検証で実際の効果をご確認いただくことを推奨します。
0
5
10
フル (日）増分（月）増分（火）増分（水）増分（木）増分（金）増分（土）フル（日）
通常の仮想マシンのバックアップ運用
B2Dディスクストレージを使用
時間（分)
0
2
4
6
8
10
フル(日）増分（月）増分（火）増分（水）増分（木）増分（金）増分（土）フル（日）
統合による仮想マシンのバックアップ運用
B2Dディスクストレージを使用
時間（分)
• 週末にフルバックアップ、平日は増分バックアップを
取得
• 徐々にフルバックアップのサイズは肥大化するため、
いずれバックアップが破綻する可能性あり
• フルバックアップと増分バックアップを定期的に統合
• 増分バックアップ並みの性能でフルバックアップが
取得できるので、バックアップ時間内に
フルバックアップが収まりやすくなる！
67%削減
9分
3分
3分 3分 3分
8分
8分
3分 3分 3分 3分 3分 3分
3分 3分 3分
BE20.6
（2019年12月)

9
仮想マシンの永久増分バックアップ v1の課題
▪ 重複排除ディスクストレージの統合処理の性能が遅い
① 重複排除されたバックアップチェーン（フル＋増分のセット）のデータを一度重複排除前の状態（rehydrate)に
戻さないといけない
② 重複排除前に戻したら、ハイパーバイザーのAPI(VADP, VSS)を使って、バックアップチェーン内のブロックを
読み出して、新たなバックアップセットにデータを重複排除しながら書き込まなければならない
課題: Read/Write処理の負荷が高く、時間がかかる
▪ 容量節減効果が今一つ
課題: 新たなバックアップセットを作成するためには、ブロックの物理コピーが多く発生するため、容量節減効果がもう一つ
重複排除ディスクストレージ
フルバックアップ
（重複排除済み）
増分
(重複排除済み）
（重複排除前）
増分
(重複排除前）
新たな
フルバックアップに統合
（重複排除済み）
データの復元
+ 読み出し
新たなバックアップセットに書き込み
+ 重複排除

本日の内容
6 まとめ

11
NEW!
BE21.2
概要
仮想マシン
コピー元
フルバックアップ（初回）
増分1
増分2
増分n
Backup Exec重複排除ディスクストレージ
増分
.
.
.
＋バックアップチェーン
ブロック単位でコピー
バックアップチェーン
(フル+増分のセット）
Block Cloning*により、
元データへのポインタを使用
★高速統合
★容量節減
新たな
ディスク内で
高速統合
• 重複排除ディスクストレージに取得したバックアップを高速に統合
• ポインタを使って元データを参照するため、高速統合と容量節減を実現
*Block Cloning:
Backup Execの重複排除エンジン内の
APIの一つ。重複排除されたブロックへの
ポインタを使用して統合を行うので、
ブロックの物理コピーや重複排除したブロックの
復元、再度重複排除するための負荷が減らせます

12
概要
▪ Backup Execサーバが管理する重複排除ディスクストレージが対象
▪ 通常のB2Dディスクストレージは対象外。B2Dディスクストレージは、
従来のv1方式で統合が行われる
▪ 統合処理を除いた他の部分は、v1と変わらない
▪ ユーザインタフェース、操作方法
▪ 通常のフルバックアップ、増分バックアップの取得方法
▪ 制限事項
▪ テープデバイス、クラウドストレージ、
OSTデバイス（他社製重複排除ストレージ）は対応していない
▪ 物理マシンは未対応
※物理マシンには従来の「合成バックアップ」が利用可能
（Enterprise Serverオプションライセンスが必要）
▪ ライセンス: 「VMware＆Hyper-V エージェント」と「重複排除オプション」(重複排除を行う場合）
▪ インスタンスまたは容量ライセンス: Bronze/Silver/Gold Edition（必要なライセンスが含まれている）
▪ 仮想環境向けライセンス: V-Ray Edition（必要なライセンスが含まれている）
NEW!
BE21.2
VMware/Hyper-Vホスト
仮想マシン
仮想マシン
仮想マシン
重複排除ディスク
ストレージの
統合を高速化
※他はv1と変わらない

13
仮想マシンの永久増分バックアップ v1 vs v2の比較
項目仮想マシンの永久増分バックアップ(v1)
BE20.6～BE21.1
仮想マシンの永久増分バックアップ(v2)
BE21.2～
バックアップ対象仮想マシンのみ。物理マシンは対象外仮想マシンのみ。物理マシンは対象外
対象ディスクストレージ Backup Execサーバが管理するディスクストレージ
• B2Dディスクストレージ
• 重複排除ディスクストレージ
※テープデバイス、クラウドストレージ、OSTデバイス
（他社製重複排除ストレージ）は対応外
Backup Execサーバが管理するディスクストレージ
• B2Dディスクストレージ
• 重複排除ディスクストレージ
※テープデバイス、クラウドストレージ、OSTデバイス
（他社製重複排除ストレージ）は対応外
通常のフルバックアップ、
増分バックアップの取得方法
従来と一緒従来と一緒
B2Dディスクストレージの
統合処理
v1方式で統合 v1方式で統合
重複排除ディスクストレージの
統合処理
v1方式で統合。
バックアップセット内の重複排除されたデータを一旦
復元してから、新たなバックアップセットにブロックをコピー。
read/write処理が多く、時間もかかり、ブロックの
物理コピーも行われるので、容量の節減効果ももう一
つ
ポインタを使用して統合を行うので、read/write
処理も少なく、統合処理も高速。ポインタ情報で
新たなフルバックアップを作成するため、物理コピーも
少なく、ディスク容量も節減される
必要なライセンス VMware & Hyper-Vエージェント、
重複排除オプション（重複排除を行う場合）
VMware & Hyper-Vエージェント、
重複排除オプション（重複排除を行う場合）

14
仮想マシンの永久増分バックアップ v1 vs v2の比較
A0
B0
C0
D0
C1
A1
D1
B1
E0
C2 C2’
E0’
B1’
D1’
A1’
v1方式（BE20.6～BE21.1）
v2方式（BE21.2～）
A0
B0
C0
D0
C1
A1
D1
B1
E0
C2 C2
E0’
B1
D1
A1
フル増1 増2 増3 統合フル増1 増2 増3 統合
過去に取得したバックアップセットから
該当ブロックを復元、コピーし、新たなバックアップセットに統合
点線は過去に取得したバックアップセットにある
ブロックへのポインタを使用
統合後の
ディスク消費量*
10GB
統合にかかる時間* 2時間
統合後の
ディスク消費量*
1GB
統合にかかる時間* 2分
*
社内の検証結果に基づいた一例です。
バックアップ対象は、100GBの仮想マシン
*
社内の検証結果に基づいた一例です。
バックアップ対象は、100GBの仮想マシン

15
仮想マシンの永久増分バックアップ (v1, v2共通）
起動方法
Hypervisorホストを
右クリック
リボンメニューから

16
仮想マシンの永久増分バックアップ (v1, v2共通）
バックアップの定義
NEW!
BE21.2
▪ バックアップの定義の仕方は、v1とv2方式で
変わらない
▪ 最初の「永久増分」タスクはフルバックアップで
行われる（ベースラインを取得）
▪ 以降実施される「永久増分」タスクは
増分バックアップで行われる
▪ v2方式の永久増分バックアップを行うためには、
「ストレージ」をすべて「重複排除ディスクストレージ」
で揃える必要がある
※設定されていなければ、「編集」ボタンをクリックしてストレージを
変更
※B2Dディスクストレージと重複排除ディスクストレージを混在し
てジョブを定義すると、ワーニングメッセージが表示されて、従来の
v1方式で統合（完全グループ化）が行われる

17
仮想マシンの永久増分バックアップ
バックアップオプション
NEW!
BE21.2
▪ 2つのタスクに設定されているストレージを「重複排除
ディスクストレージ」に設定する
▪ B2Dディスクストレージと混在して設定すると、
以下のようなワーニングメッセージが表示される
※混在した設定でジョブを実行することも可能だが、その場合従来のv1方
式で統合が行われる

本日の内容
6 まとめ

19
仮想マシンの永久増分バックアップ v2の検証
検証構成
▪ リリース前のBackup Exec 21.2のベータ版を使用して検証
▪ VMware ESX上で稼働する仮想マシン(Windows)をVADP方式（エージェントレス）で
永久増分バックアップ
▪ v1方式の永久増分バックアップ(BE21.1)と結果を比較
▪ 手順
▪ 仮想マシン丸ごとのフルバックアップを取得（25GB）
▪ 増分バックアップを取得（6日分 – 1GB/日の増分）
▪ 統合を実施
BEサーバ
(21.2ベータ版）
仮想マシン(Windows Server 2016)
永久増分バックアップ(v1 vs v2)
VADP
（NBDモード）
VMware ESX 6.7
仮想マシン
仮想マシン
仮想マシン
10Gbps LAN
重複排除
ディスクストレージ

20
v1方式 vs v2方式のバックアップ時間の比較
NEW!
BE21.2
※こちらの検証は数回実施しています。ここで紹介した結果は、あくまでも参考となります。すべての環境において同等の結果が得られることを保証するものではありません。
効果の程度はハードウェア・OS種別、データ形式など環境に依存します。購入前の事前検証で実際の効果をご確認いただくことを推奨します。
0
1
2
3
4
5
6
フルバックアップの統合
バックアップ時間の比較 (v1 vs v2)
v1方式（分）
v2方式(分）
• フルバックアップの統合処理は、
v1方式と比べてv2方式の方
が80%高速！
5分
1分
80%高速

21
ディスク消費量の比較(v1 vs v2)
NEW!
BE21.2
※重複排除後のディスク消費量を比較しています。尚、ここで紹介した結果は、あくまでも参考となります。すべての環境において同等の結果が得られることを
保証するものではありません。効果の程度はハードウェア・OS種別、データ形式など環境に依存します。購入前の事前検証で実際の効果をご確認いただくことを推奨します。
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
2.0
フルバックアップの統合
重複排除後のディスク消費量の比較*
v1方式(GB)
v2方式(GB)
• ポインタを使うことで実データコピーを
最小限に留めることで
ディスク消費量も大幅に削減
→ 83%減!
1.8GB
0.3GB
83%減

22
仮想マシンの永久増分バックアップ
考察
▪仮想マシンのバックアップを行う場合、なるべく「永久増分バックアップ」と「重複排除」を
利用して行うことを推奨 => フルバックアップの高速統合、ディスク消費量の大幅な削減
▪ハードウェアスペック（サーバ、ストレージ）の向上や複数のジョブを並列に実行させること
でさらに性能向上が見込める
▪ディスクのセクタ不良や故障などに備えて、
▪ 統合は１週間に１回の頻度
▪ 通常のフルバックアップも、１ヶ月に１回の頻度
で行うことを推奨する

本日の内容
6 まとめ

24
インスタンスベースのライセンス v2
▪管理コンソール（ホームタブ）から使用しているインスタンス数が確認できる
▪許容されているライセンス数の限界に近づくもしくは超えると警告を発する
NEW!
BE21.2
※ライセンスカウントはリアルタイムではない。データベースのメンテナンス
（デフォルトは毎日4:00am)を行ってから24時間後にカウントされる
※警告を発するタイミングは、「Backup Execの設定」 → 「アラート」から行う

25
オンラインヘルプの改良
▪従来の.chmベースのヘルプファイルからhtmlベースに変更
▪クラウドベースのhtmlヘルプまたはオンプレのhtmlヘルプ、どちらもアクセスが可能
（デフォルトはクラウドベース）
▪メリット
▪ 検索機能の向上
▪ モダンなルックアンドフィールド
▪ クラウドからのアクセス
▪ マルチブラウザ対応
NEW!
BE21.2
クラウド
オンプレ

本日の内容
6 まとめ

27
まとめ
▪Backup Exec 21.2からサポートされる仮想マシンの永久増分バックアップ
の第２弾
▪重複排除と組みわせることで、フルバックアップの短縮だけでなく、ディスク消費
量も大幅に減らせます。両方をいいとこ取りで仮想マシンのバックアップの課題
を解決します！
▪仮想マシンバックアップ = 永久増分バックアップ + 重複排除がお奨め！
▪インスタンスライセンスの通知、オンラインヘルプも改良
▪今後のBackup Execの機能拡張にご期待ください！
