BAB 10 Perkakasan komputer
Dokumen ini membahas aplikasi komputer dalam pengurusan perkakasan komputer, termasuk pemprosesan, memori, dan komponen perkakasan lainnya. Ia juga menjelaskan jenis-jenis perkakasan input dan output serta keperluan sistem untuk pelbagai jenis penggunaan. Terdapat tumpuan pada cara komponen berinteraksi dan berfungsi dalam sistem komputer.
More Related Content
Similar to BAB 10 Perkakasan komputer
BAB 10 Perkakasan komputer
- 1. Bab 10 STID 1103- Aplikasi Komputer Dalam Pengurusan Perkakasan Komputer Berdasarkan buku Discovering Computers 2012 Oleh : MOHD TARMIZI BIN MUSA

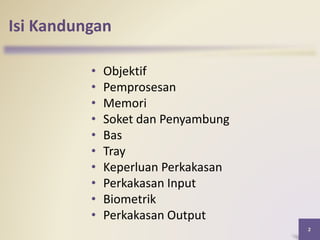

- 2. Isi Kandungan • Objektif •Pemprosesan • Memori • Soket dan Penyambung • Bas • Tray • Keperluan Perkakasan • Perkakasan Input • Biometrik • Perkakasan Output 2

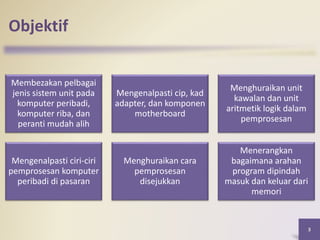

- 3. Objektif Membezakan pelbagai jenis sistemunit pada komputer peribadi, komputer riba, dan peranti mudah alih Mengenalpasti cip, kad adapter, dan komponen motherboard Menghuraikan unit kawalan dan unit aritmetik logik dalam pemprosesan Mengenalpasti ciri-ciri pemprosesan komputer peribadi di pasaran Menghuraikan cara pemprosesan disejukkan Menerangkan bagaimana arahan program dipindah masuk dan keluar dari memori 3

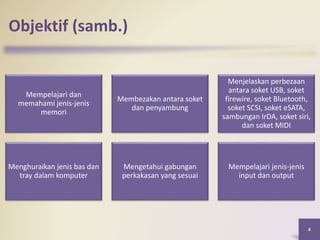

- 4. Objektif (samb.) Mempelajari dan memahamijenis-jenis memori Membezakan antara soket dan penyambung Menjelaskan perbezaan antara soket USB, soket firewire, soket Bluetooth, soket SCSI, soket eSATA, sambungan IrDA, soket siri, dan soket MIDI Menghuraikan jenis bas dan tray dalam komputer Mengetahui gabungan perkakasan yang sesuai Mempelajari jenis-jenis input dan output 4

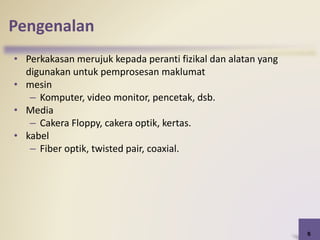

- 5. Pengenalan • Perkakasan merujukkepada peranti fizikal dan alatan yang digunakan untuk pemprosesan maklumat • mesin – Komputer, video monitor, pencetak, dsb. • Media – Cakera Floppy, cakera optik, kertas. • kabel – Fiber optik, twisted pair, coaxial. 5
- 6. Komponen Sebuah Komputer •Sesebuah komputer mengandungi banyak komponen elektrik, elektronik, dan mekanikal yang dikenali sebagai perkakasan 6 • Kotak yang mengandungi komponen elektronik komputer yang digunakan untuk memproses data; Motherboard & CPU Sistem Unit • Menulis (writes) dan / atau retrieves (reads) data dari atau ke media storanPeranti Storan • Membolehkan komputer untuk menghantar dan menerima data, kepada atau daripada komputer dan peranti mudah alihPeranti Komunikasi • Membolehkan pengguna untuk memasukkan data dan arahan ke dalam komputer Perkakasan Input • Komponen perkakasan yang menyampaikan maklumat kepada pengguna Perkakasan Output

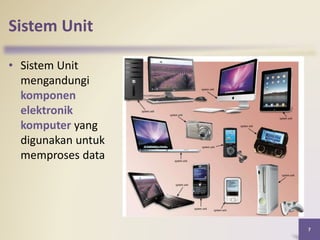

- 7. Sistem Unit • SistemUnit mengandungi komponen elektronik komputer yang digunakan untuk memproses data 7
- 8.

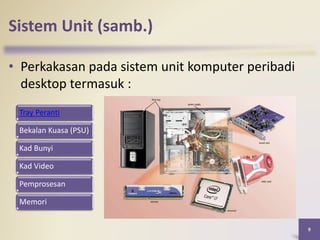

- 9. Sistem Unit (samb.) •Perkakasan pada sistem unit komputer peribadi desktop termasuk : 9 Tray Peranti Bekalan Kuasa (PSU) Kad Bunyi Kad Video Pemprosesan Memori
- 10. Motherboard • Motherboard adalahpapan litar utama sistem unit – Cip komputer mengandungi banyak litar bersepadu 10

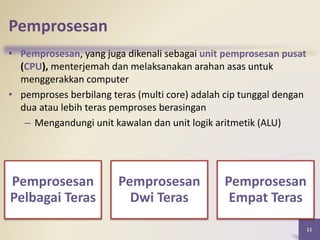

- 11. Pemprosesan • Pemprosesan, yangjuga dikenali sebagai unit pemprosesan pusat (CPU), menterjemah dan melaksanakan arahan asas untuk menggerakkan computer • pemproses berbilang teras (multi core) adalah cip tunggal dengan dua atau lebih teras pemproses berasingan – Mengandungi unit kawalan dan unit logik aritmetik (ALU) 11 Pemprosesan Pelbagai Teras Pemprosesan Dwi Teras Pemprosesan Empat Teras

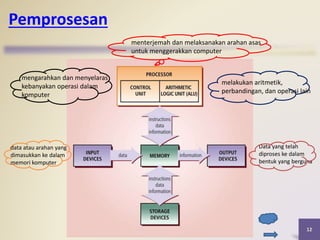

- 12. Pemprosesan 12 menterjemah dan melaksanakanarahan asas untuk menggerakkan computer mengarahkan dan menyelaras kebanyakan operasi dalam komputer melakukan aritmetik, perbandingan, dan operasi lain data atau arahan yang dimasukkan ke dalam memori komputer Data yang telah diproses ke dalam bentuk yang berguna

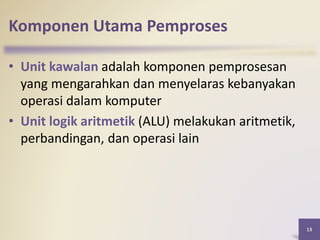

- 13. Komponen Utama Pemproses •Unit kawalan adalah komponen pemprosesan yang mengarahkan dan menyelaras kebanyakan operasi dalam komputer • Unit logik aritmetik (ALU) melakukan aritmetik, perbandingan, dan operasi lain 13

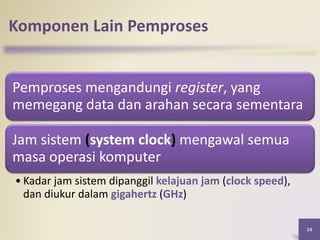

- 14. Komponen Lain Pemproses Pemprosesmengandungi register, yang memegang data dan arahan secara sementara Jam sistem (system clock) mengawal semua masa operasi komputer • Kadar jam sistem dipanggil kelajuan jam (clock speed), dan diukur dalam gigahertz (GHz) 14
- 15. • Untuk setiaparahan, pemproses yang mengulangi satu kitaran mesin yang terdiri daripada set empat operasi asas. 15 Pemprosesan (samb.)

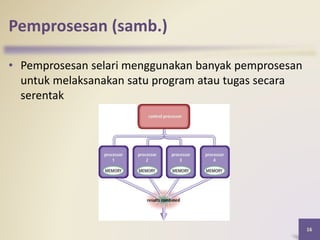

- 16. Pemprosesan (samb.) • Pemprosesanselari menggunakan banyak pemprosesan untuk melaksanakan satu program atau tugas secara serentak 16

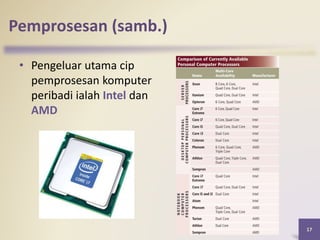

- 17. Pemprosesan (samb.) • Pengeluarutama cip pemprosesan komputer peribadi ialah Intel dan AMD 17

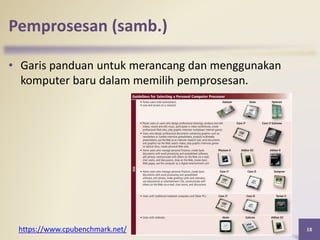

- 18. Pemprosesan (samb.) • Garispanduan untuk merancang dan menggunakan komputer baru dalam memilih pemprosesan. 18https://www.cpubenchmark.net/

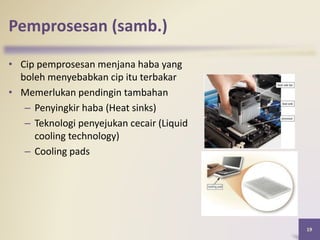

- 19. • Cip pemprosesanmenjana haba yang boleh menyebabkan cip itu terbakar • Memerlukan pendingin tambahan – Penyingkir haba (Heat sinks) – Teknologi penyejukan cecair (Liquid cooling technology) – Cooling pads 19 Pemprosesan (samb.)

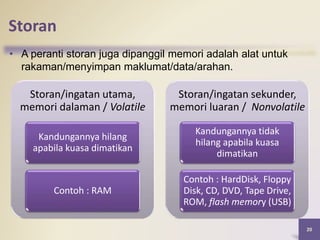

- 20. Storan 20 • A perantistoran juga dipanggil memori adalah alat untuk rakaman/menyimpan maklumat/data/arahan. Storan/ingatan utama, memori dalaman / Volatile Kandungannya hilang apabila kuasa dimatikan Contoh : RAM Storan/ingatan sekunder, memori luaran / Nonvolatile Kandungannya tidak hilang apabila kuasa dimatikan Contoh : HardDisk, Floppy Disk, CD, DVD, Tape Drive, ROM, flash memory (USB)

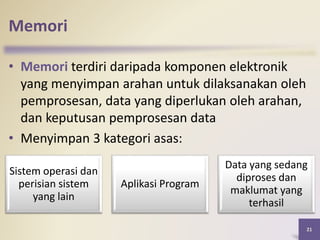

- 21. Memori • Memori terdiridaripada komponen elektronik yang menyimpan arahan untuk dilaksanakan oleh pemprosesan, data yang diperlukan oleh arahan, dan keputusan pemprosesan data • Menyimpan 3 kategori asas: 21 Sistem operasi dan perisian sistem yang lain Aplikasi Program Data yang sedang diproses dan maklumat yang terhasil

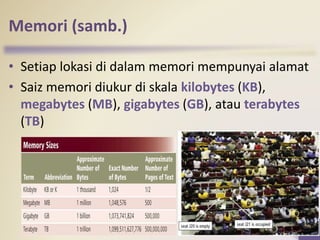

- 22. Memori (samb.) • Setiaplokasi di dalam memori mempunyai alamat • Saiz memori diukur di skala kilobytes (KB), megabytes (MB), gigabytes (GB), atau terabytes (TB) 22

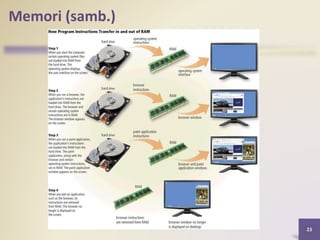

- 23.

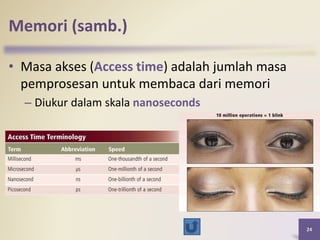

- 24. Memori (samb.) • Masaakses (Access time) adalah jumlah masa pemprosesan untuk membaca dari memori – Diukur dalam skala nanoseconds 24

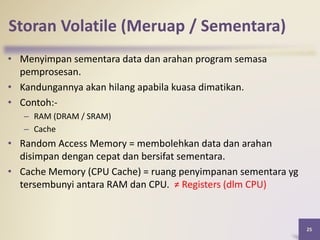

- 25. Storan Volatile (Meruap/ Sementara) 25 • Menyimpan sementara data dan arahan program semasa pemprosesan. • Kandungannya akan hilang apabila kuasa dimatikan. • Contoh:- – RAM (DRAM / SRAM) – Cache • Random Access Memory = membolehkan data dan arahan disimpan dengan cepat dan bersifat sementara. • Cache Memory (CPU Cache) = ruang penyimpanan sementara yg tersembunyi antara RAM dan CPU. ≠ Registers (dlm CPU)
- 26. Storan Volatile (samb…) •Cip RAM diimplan pada modul memori dan dimasukkan ke dalam slot memori 26

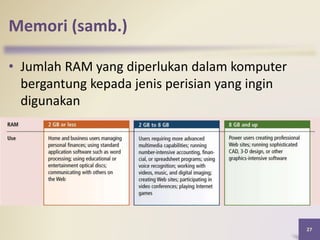

- 27. Memori (samb.) • JumlahRAM yang diperlukan dalam komputer bergantung kepada jenis perisian yang ingin digunakan 27

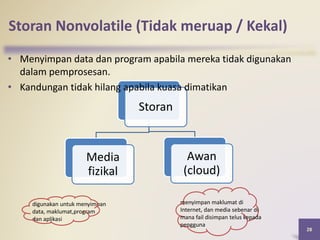

- 28. Storan Nonvolatile (Tidakmeruap / Kekal) 28 Storan Media fizikal Awan (cloud) digunakan untuk menyimpan data, maklumat,program , dan aplikasi menyimpan maklumat di Internet, dan media sebenar di mana fail disimpan telus kepada pengguna • Menyimpan data dan program apabila mereka tidak digunakan dalam pemprosesan. • Kandungan tidak hilang apabila kuasa dimatikan
- 29.
- 30. Storan Nonvolatile (contoh) Read-onlymemory (ROM) merujuk kepada cip memori yang menyimpan data dan arahan tetap • Firmware Programmable read-only memory (PROM) adalah cip ROM yang boleh ditulis dan disimpan untuk selamanya • EEPROM boleh dipadamkan 30
- 31. Memori (samb.) • Flashmemory boleh dipadamkan secara elektronik dan ditulis semula 31

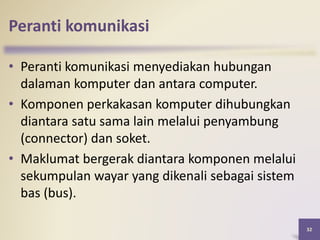

- 32. Peranti komunikasi 32 • Perantikomunikasi menyediakan hubungan dalaman komputer dan antara computer. • Komponen perkakasan komputer dihubungkan diantara satu sama lain melalui penyambung (connector) dan soket. • Maklumat bergerak diantara komponen melalui sekumpulan wayar yang dikenali sebagai sistem bas (bus).

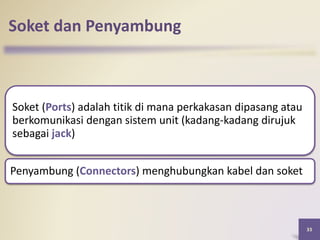

- 33. Soket dan Penyambung Soket(Ports) adalah titik di mana perkakasan dipasang atau berkomunikasi dengan sistem unit (kadang-kadang dirujuk sebagai jack) Penyambung (Connectors) menghubungkan kabel dan soket 33

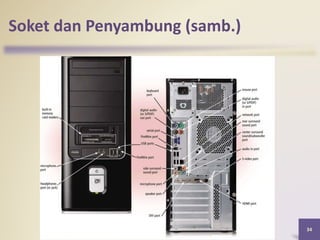

- 34. Soket dan Penyambung(samb.) 34
- 35. Soket dan Penyambung(samb.) • Pada komputer riba, soket berada di belakang, depan, atau sisi 35

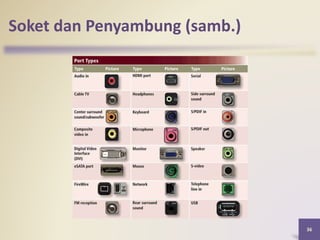

- 36. Soket dan Penyambung(samb.) 36

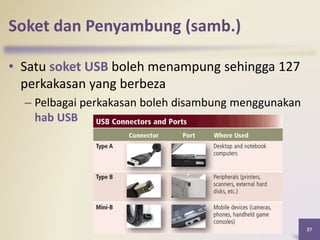

- 37. Soket dan Penyambung(samb.) • Satu soket USB boleh menampung sehingga 127 perkakasan yang berbeza – Pelbagai perkakasan boleh disambung menggunakan hab USB 37

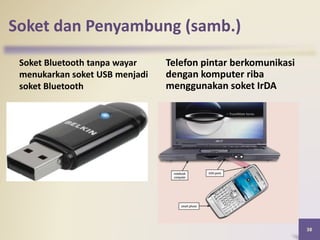

- 38. Soket dan Penyambung(samb.) Soket Bluetooth tanpa wayar menukarkan soket USB menjadi soket Bluetooth Telefon pintar berkomunikasi dengan komputer riba menggunakan soket IrDA 38

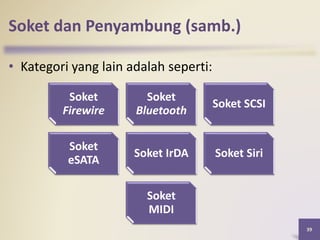

- 39. Soket dan Penyambung(samb.) • Kategori yang lain adalah seperti: 39 Soket Firewire Soket Bluetooth Soket SCSI Soket eSATA Soket IrDA Soket Siri Soket MIDI

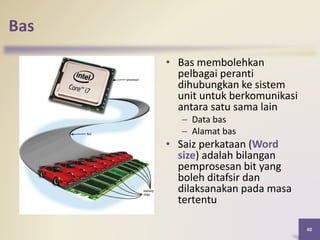

- 40. Bas • Bas membolehkan pelbagaiperanti dihubungkan ke sistem unit untuk berkomunikasi antara satu sama lain – Data bas – Alamat bas • Saiz perkataan (Word size) adalah bilangan pemprosesan bit yang boleh ditafsir dan dilaksanakan pada masa tertentu 40
- 41. Bas (samb.) • Slotpenambahan disambungkan ke bas penambahan • Jenis umum bas penambahan termasuklah : 41 PCI bas PCI Express bas Soket Accelerated Graphics USB dan FireWire bas PC Card bas

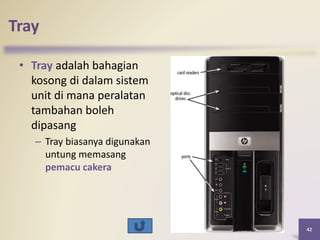

- 42. Tray • Tray adalahbahagian kosong di dalam sistem unit di mana peralatan tambahan boleh dipasang – Tray biasanya digunakan untung memasang pemacu cakera 42

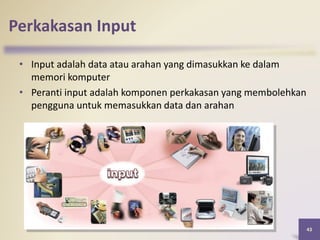

- 43. 43 Perkakasan Input • Inputadalah data atau arahan yang dimasukkan ke dalam memori komputer • Peranti input adalah komponen perkakasan yang membolehkan pengguna untuk memasukkan data dan arahan

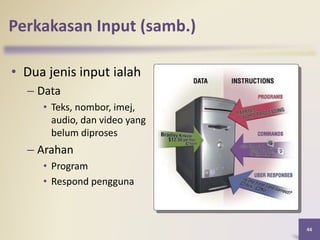

- 44. 44 Perkakasan Input (samb.) •Dua jenis input ialah – Data • Teks, nombor, imej, audio, dan video yang belum diproses – Arahan • Program • Respond pengguna

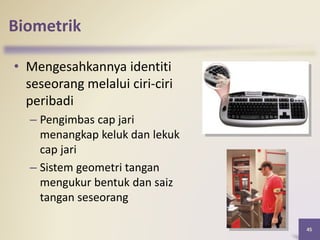

- 45. 45 Biometrik • Mengesahkannya identiti seseorangmelalui ciri-ciri peribadi – Pengimbas cap jari menangkap keluk dan lekuk cap jari – Sistem geometri tangan mengukur bentuk dan saiz tangan seseorang

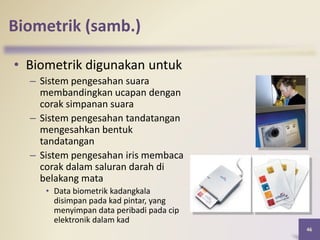

- 46. 46 Biometrik (samb.) • Biometrikdigunakan untuk – Sistem pengesahan suara membandingkan ucapan dengan corak simpanan suara – Sistem pengesahan tandatangan mengesahkan bentuk tandatangan – Sistem pengesahan iris membaca corak dalam saluran darah di belakang mata • Data biometrik kadangkala disimpan pada kad pintar, yang menyimpan data peribadi pada cip elektronik dalam kad

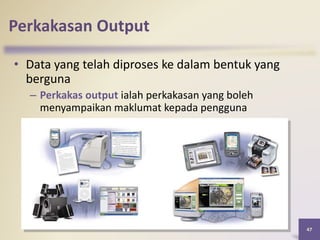

- 47. 47 Perkakasan Output • Datayang telah diproses ke dalam bentuk yang berguna – Perkakas output ialah perkakasan yang boleh menyampaikan maklumat kepada pengguna
- 48. Kombinasi peranti inputdan output 48 Input/output Peranti pelbagai fungsi Cth: scanner, faks, mesin fotostat, drone, robot Realiti maya Cth: Headgear, gloves Telefon Internet VoIP cth: skype, telephony
- 49. Keperluan Perkakasan Home Intel Corei5 or Intel Core 2 i3 or AMD Athlon II or AMD Sempron Minimum RAM: 2 GB Small Office/ Home Office Intel Core i7 or Intel Core i7 Extreme or AMD Phenom II or AMD Athlon II Minimum RAM: 4 GB Mobile Intel Core i7 Extreme or Intel Core i7 or AMD Phenom II or AMD Turion II Minimum RAM: 2 GB 49

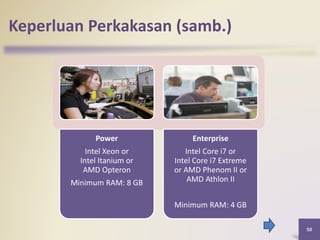

- 50. Keperluan Perkakasan (samb.) Power IntelXeon or Intel Itanium or AMD Opteron Minimum RAM: 8 GB Enterprise Intel Core i7 or Intel Core i7 Extreme or AMD Phenom II or AMD Athlon II Minimum RAM: 4 GB 50
- 51.
- 52. Bab 8 Tamat Bab10 Perkakasan Komputer STID 1103 - Aplikasi Komputer Dalam Pengurusan
