- 2. アーキテクチャ Copyright © 2014 Red Hat K.K. 2 資料料サイズ削減のため写真を削除いたしました。
- 3. アーキテクチャ Copyright © 2014 Red Hat K.K. 3 資料料サイズ削減のため写真を削除いたしました。
- 4. l ITはビジネスを⽀支える為のツールである l ビジネスの改⾰革 l ⼩小さい変化が継続的に起きている l その都度度、システムを改変・追加 l 「例例外」的な取り扱いを追加 l ビジネスの変⾰革にIT（アプリケーション）の変更更が追従 できていない、もしくは多額のコストがかかる アプリケーション・アーキテクチャに問題があるのでは？ なぜ「アーキテクチャ」なのか Copyright © 2014 Red Hat K.K. 4
- 5. l 状態はデータの組合せ l 本来、ステータス管理理はプロセスで決めるべき l データとプロセス密結合 l 予期しないデータになった場合、そのタスクが迷⼦子になる l プロセス図が森のようだ l プロセスはシンプルであるべき l データの中⾝身で枝分かれを沢⼭山書いてしまっている l データの中⾝身で処理理を分けるのであれば、ルールで記述してプ ロセスをシンプルにする l マスターというルール l ロジックの中でDBのマスターを参照 l マスターのメンテナンス（チェック）をしていないために、正 しくない結果を出し続けていた l マスターに記載できない場合はプログラムロジックとして記述 メンテナンス性を悪くしている原因 Copyright © 2014 Red Hat K.K. 5

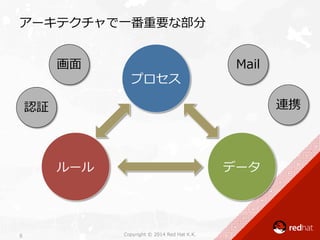

- 6. アーキテクチャで⼀一番重要な部分 Copyright © 2014 Red Hat K.K. 6 プロセス ルール データ 画⾯面 認証 連携 Mail

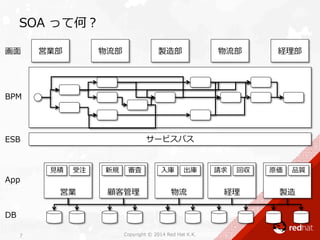

- 7. SOA って何？ Copyright © 2014 Red Hat K.K. 7 サービスバス 営業部 物流流部 製造部 物流流部 経理理部 営業 顧客管理理 物流流 経理理 製造 ⾒見見積 受注 新規 審査 請求 回収 ⼊入庫 出庫 原価 品質 画⾯面 BPM App DB ESB

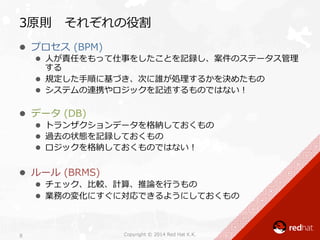

- 8. l プロセス (BPM) l ⼈人が責任をもって仕事をしたことを記録し、案件のステータス管理理 する l 規定した⼿手順に基づき、次に誰が処理理するかを決めたもの l システムの連携やロジックを記述するものではない！ l データ (DB) l トランザクションデータを格納しておくもの l 過去の状態を記録しておくもの l ロジックを格納しておくものではない！ l ルール (BRMS) l チェック、⽐比較、計算、推論論を⾏行行うもの l 業務の変化にすぐに対応できるようにしておくもの 3原則 それぞれの役割 Copyright © 2014 Red Hat K.K. 8
- 9. お客様でのアプリケーションアーキテクチャ Copyright © 2014 Red Hat K.K. 9 ルール 給与 テーブル 研修履履歴 テーブル ステータス 管理理 BPM プロセススタート 部署名確認 対象者確認 移動理理由確認 役職適正確認 研修適正確認 費⽤用確認 社員 テーブル ステータス 管理理 BPM 承認待ち ステータス 管理理 BPM タスクリスト ⼈人事決裁 テーブル 承認画⾯面 社員番号等を キーにして データを取得 全ての情報を ⼀一括受け渡し 結果を返却 プロセス スタート データ 取得 ルール 判断 結果 書込 プロセス 次へ ⼈人事決裁 テーブル BPM 承認済み ステータス 管理理 リスト 取得 データ 取得 プロセス 次へ DBへのアクセスはデータを取 得・格納だけに使⽤用し、データ の判定、なかった時のハンドリ ングなどはDB側では⾏行行わない ようにする。 データの確認事項などは全て ルールエンジン側で⾏行行い、判定 結果を出⼒力力する。 事案のデータは⼈人事決裁テーブ ルに格納しておき、承認時など に参照する。 ⼊入⼒力力画⾯面 部署名 リスト ⼊入⼒力力完了了 承認完了了
- 10. BPMはアプリでもサービス連携ツールでもない！ Copyright © 2014 Red Hat K.K. | Confidential DB格納 他システム連携 (MQ) DB検索索 計算・判断 (BRMS) 申請者 承認者 購買部⾨門 縦の連携は “サービスオーケストレーション” Click!! Click!! Click!! プロセス管理理 (BPM) ビジネスプロセス 次の⼈人へ 次の⼈人へ サービス メール通知 (Message) 10 横の連携は “ビジネス・プロセス” （誰がいつ責任をもってタス クを実⾏行行したかを記録し、次 の⼈人へバトンを渡す仕組み） 組合せチェック (BRMS)
- 11. バッチ連携 リアルタイム連携 データ連携基盤の役割 Copyright © 2014 Red Hat K.K. 11 審査システム 取引データ 顧客データ SAP MS-‐‑‒ Access データの仮想化 JDBC ESB NetWeaver IDOC Request/Reply with REST MS-‐‑‒ Excel 仮想データビュー プロトコル変換と メッセージ変換 MQ メッセージサービス JDBC 夜間 バッチ MS-‐‑‒Exchange Publish / Subscrive P2P HULFT FTP 携帯 端末 サービスの連携ではなく 「データの連携」
- 12. あるべき姿 Copyright © 2014 Red Hat K.K. 12 営業部 物流流部 製造部 物流流部 経理理部 サービスバス （APP とサービス間のプロトコル変換・メッセージ変換） データ サービス プロセス サービス ディシジョン サービス メッセージ サービス 他システム ⾒見見積 受注 請求 回収 画⾯面 APP ESB サービス DB プロセス データ データ プロセス ⾒見見積 プロセス データ データ プロセス 受注 プロセス データ データ プロセス 請求 ⾒見見積 受注 請求 回収 ディシ ジョン ディシ ジョン ディシ ジョン
- 13. レッドハット製品がお⼿手伝いできるところ Copyright © 2014 Red Hat K.K. 13 営業部 物流流部 製造部 物流流部 経理理部 サービスバス データ サービス プロセス サービス ディシジョン サービス メッセージ サービス 他システム ⾒見見積 受注 請求 回収 画⾯面 APP ESB サービス DB プロセス データ データ プロセス ⾒見見積 プロセス データ データ プロセス 受注 プロセス データ データ プロセス 請求 ⾒見見積 受注 請求 回収 ディシ ジョン ディシ ジョン ディシ ジョン Fuse Service Works JBoss Fuse JBoss Data Grid JBoss Data Virtuali-‐‑‒ zation JBoss BPM Suite JBoss BRMS JBoss A-‐‑‒MQ RHEL KVM Storage Open Stack JBoss EAP Feed Henry (Mobile)
