[웨비나] 다중 AWS 계정에서의 CI/CD 구축

강사소개
베스핀글로벌 윤병호 매니저
윤병호 매니저는 베스핀글로벌의 클라우드 엔지니어로 빅데이터
관련 프로젝트의 실무를 담당하고 있습니다. 주로 인프라 구축, 배포
환경 구축 등의 업무를 담당하고 있으며 여러 프로젝트에서 SA, AA
역할로 참여했습니다.

다중 AWS 계정에서의 CI/CD 구축
베스핀글로벌 윤병호 매니저

Copyright © 2020 BESPIN GLOBAL Co., Ltd. All rights reserved | Confidential
http://www.bespinglobal.com
3

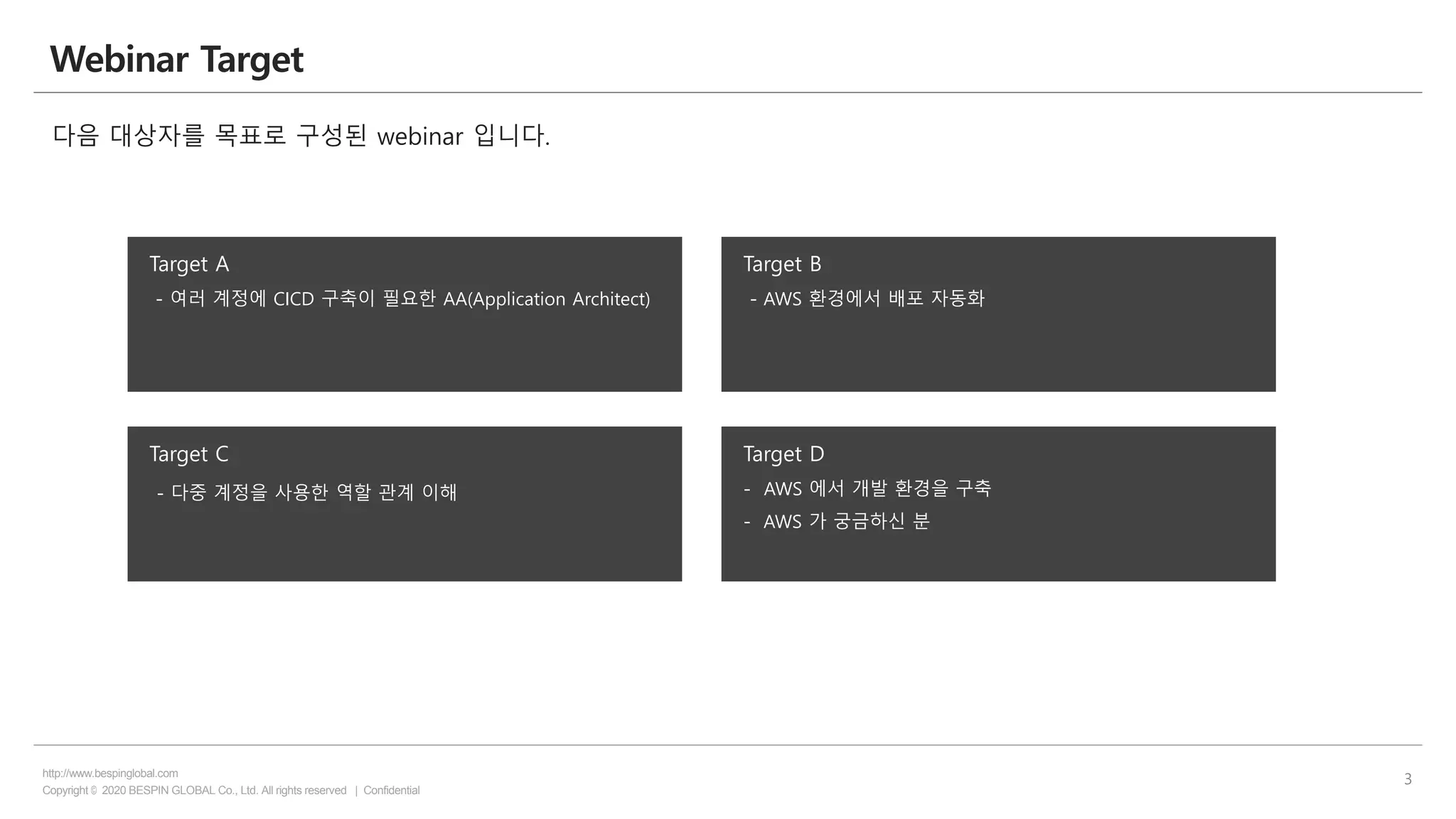

Webinar Target
다음 대상자를 목표로 구성된 webinar 입니다.
Target A
- 여러 계정에 CICD 구축이 필요한 AA(Application Architect)
Target C
- 다중 계정을 사용한 역할 관계 이해
Target B
- AWS 환경에서 배포 자동화
Target D
- AWS 에서 개발 환경을 구축
- AWS 가 궁금하신 분

4

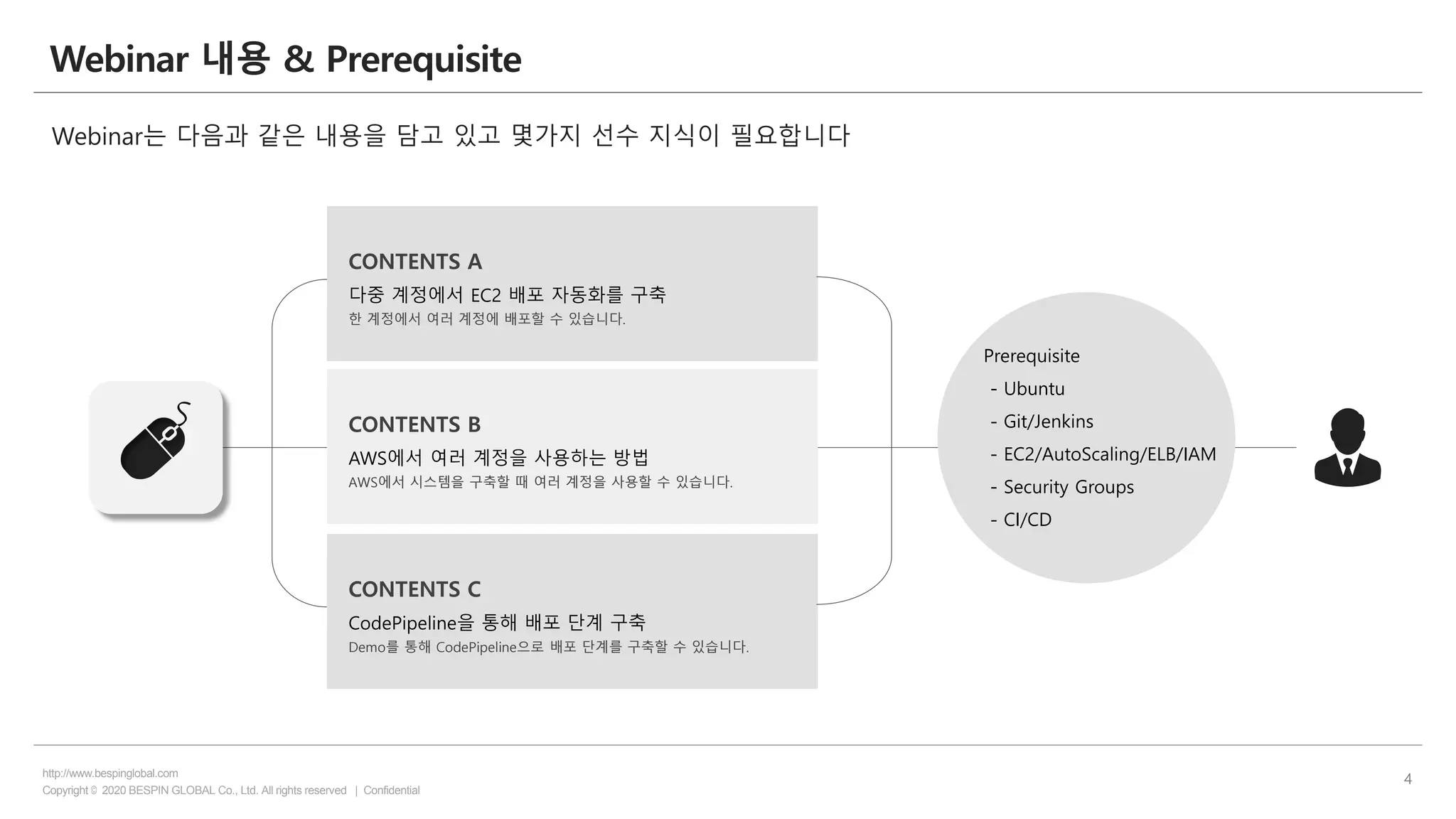

Webinar 내용 & Prerequisite
Webinar는 다음과 같은 내용을 담고 있고 몇가지 선수 지식이 필요합니다
CONTENTS A
다중 계정에서 EC2 배포 자동화를 구축
한 계정에서 여러 계정에 배포할 수 있습니다.
CONTENTS B
AWS에서 여러 계정을 사용하는 방법
AWS에서 시스템을 구축할 때 여러 계정을 사용할 수 있습니다.
CONTENTS C
CodePipeline을 통해 배포 단계 구축
Demo를 통해 CodePipeline으로 배포 단계를 구축할 수 있습니다.
Prerequisite
- Ubuntu
- Git/Jenkins
- EC2/AutoScaling/ELB/IAM
- Security Groups
- CI/CD

5
Who is Bespin Global?
베스핀글로벌은가장믿을만하고실력있는클라우드매니지드서비스공급자(MSP) 입니다.
퍼블릭 클라우드 MSP 부문
한중일 최초 3년 연속 등재
한국의 주목할만한 유니콘
국내 매니지드 서비스 기업 최초
ISO 인증 획득

6
Global Bespin
글로벌 파트너 네트워크
프랑크푸르트 / 불가리아 / 영국 / 시카고 / 탐
파 / 벤쿠버 / 네바다 / 오스틴
BESPIN GLOBAL
서울 / 베이징 / 상하이 / 항저우 / 싱
가포르 / 두바이
2019년 두바이, 싱가포르, 미국으로 영역 확장
Bespin MEA
Bespin SEA
Bespin China
Bespin Korea
800+
직원 수
한국,중국,북미,유럽의클라우드전문
네트워크를통해글로벌환경에도
유연하게대응할수있습니다.

7
Bespin with AWS
Solutions Architect - Professional
DevOps Engineer- Professional
Solutions Architect - Associate
SysOps Administrator- Associate
Developer- Associate
국내 최다 AWS 인증 자격 보유국내 최초 AWS MSP 파트너 획득
국내 최초 AWS 마이그레이션 컴피턴시 획득
AWS 프리미어 최고 등급 파트너
국내 최초 AWS 머신러닝 컴피턴시 획득

8

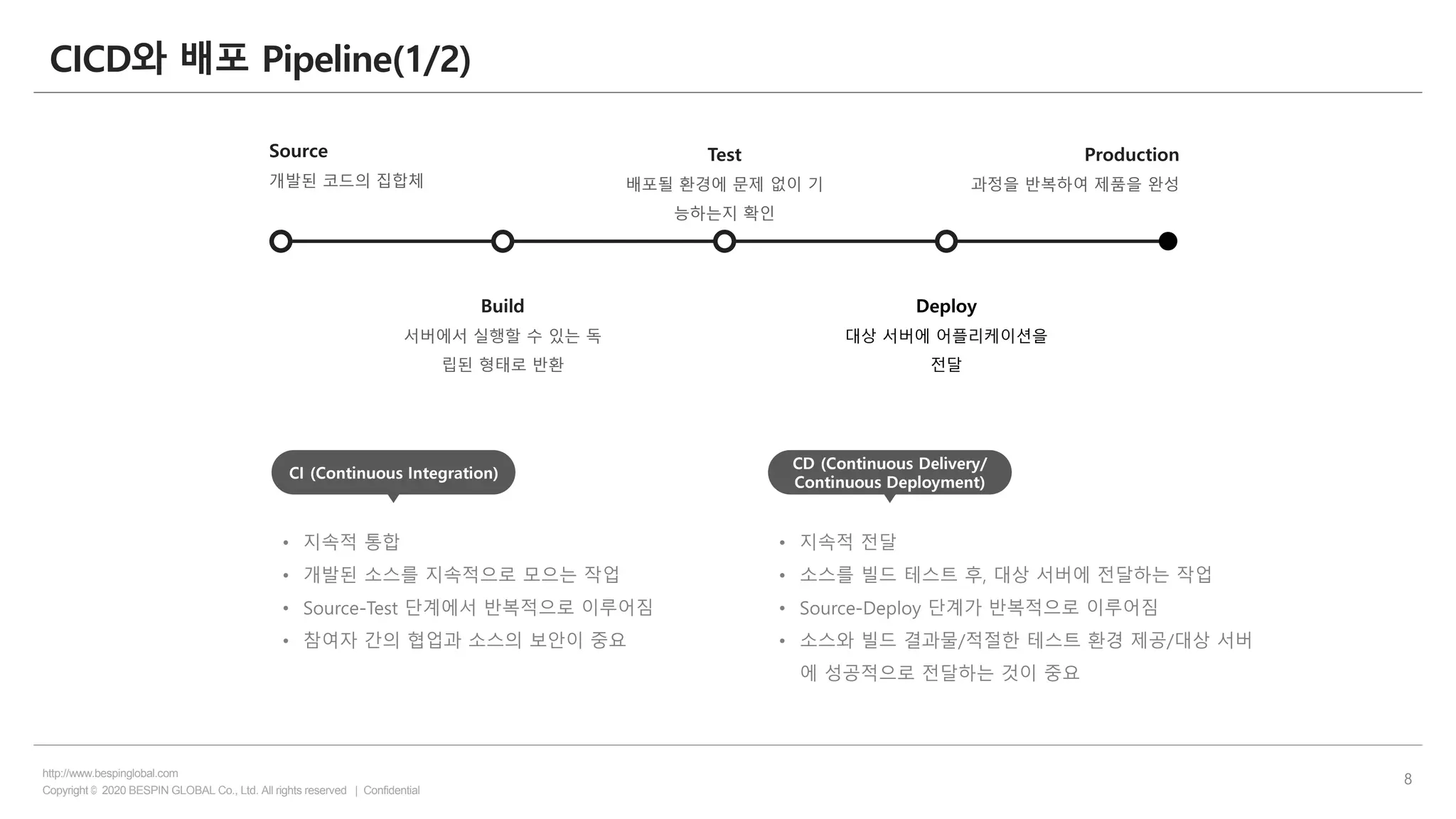

CICD와 배포 Pipeline(1/2)
Source
개발된 코드의 집합체
Build
서버에서 실행할 수 있는 독
립된 형태로 반환
Test
배포될 환경에 문제 없이 기
능하는지 확인
Deploy
대상 서버에 어플리케이션을
전달
Production
과정을 반복하여 제품을 완성
CI (Continuous Integration)
• 지속적 통합
• 개발된 소스를 지속적으로 모으는 작업
• Source-Test 단계에서 반복적으로 이루어짐
• 참여자 간의 협업과 소스의 보안이 중요
CD (Continuous Delivery/
Continuous Deployment)
• 지속적 전달
• 소스를 빌드 테스트 후, 대상 서버에 전달하는 작업
• Source-Deploy 단계가 반복적으로 이루어짐
• 소스와 빌드 결과물/적절한 테스트 환경 제공/대상 서버
에 성공적으로 전달하는 것이 중요

9

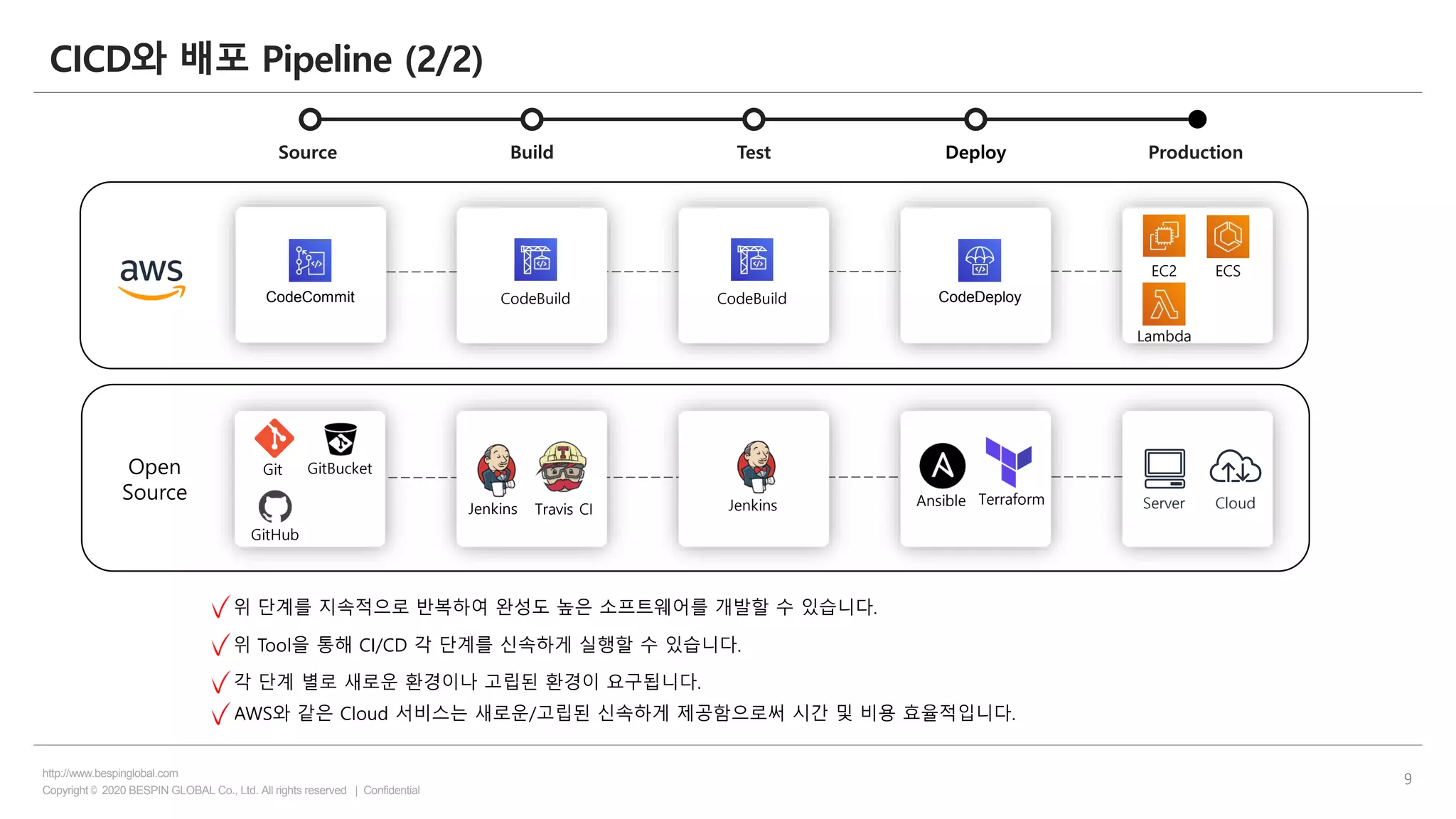

CICD와 배포 Pipeline (2/2)
Source Build Test Deploy Production
CodeCommit
Open
Source
CodeBuild CodeDeploy
EC2 ECS
Lambda
Git
GitHub
GitBucket
Jenkins Travis CI
Ansible Terraform Server Cloud
위 단계를 지속적으로 반복하여 완성도 높은 소프트웨어를 개발할 수 있습니다.
위 Tool을 통해 CI/CD 각 단계를 신속하게 실행할 수 있습니다.
각 단계 별로 새로운 환경이나 고립된 환경이 요구됩니다.
AWS와 같은 Cloud 서비스는 새로운/고립된 신속하게 제공함으로써 시간 및 비용 효율적입니다.
CodeBuild
Jenkins

10

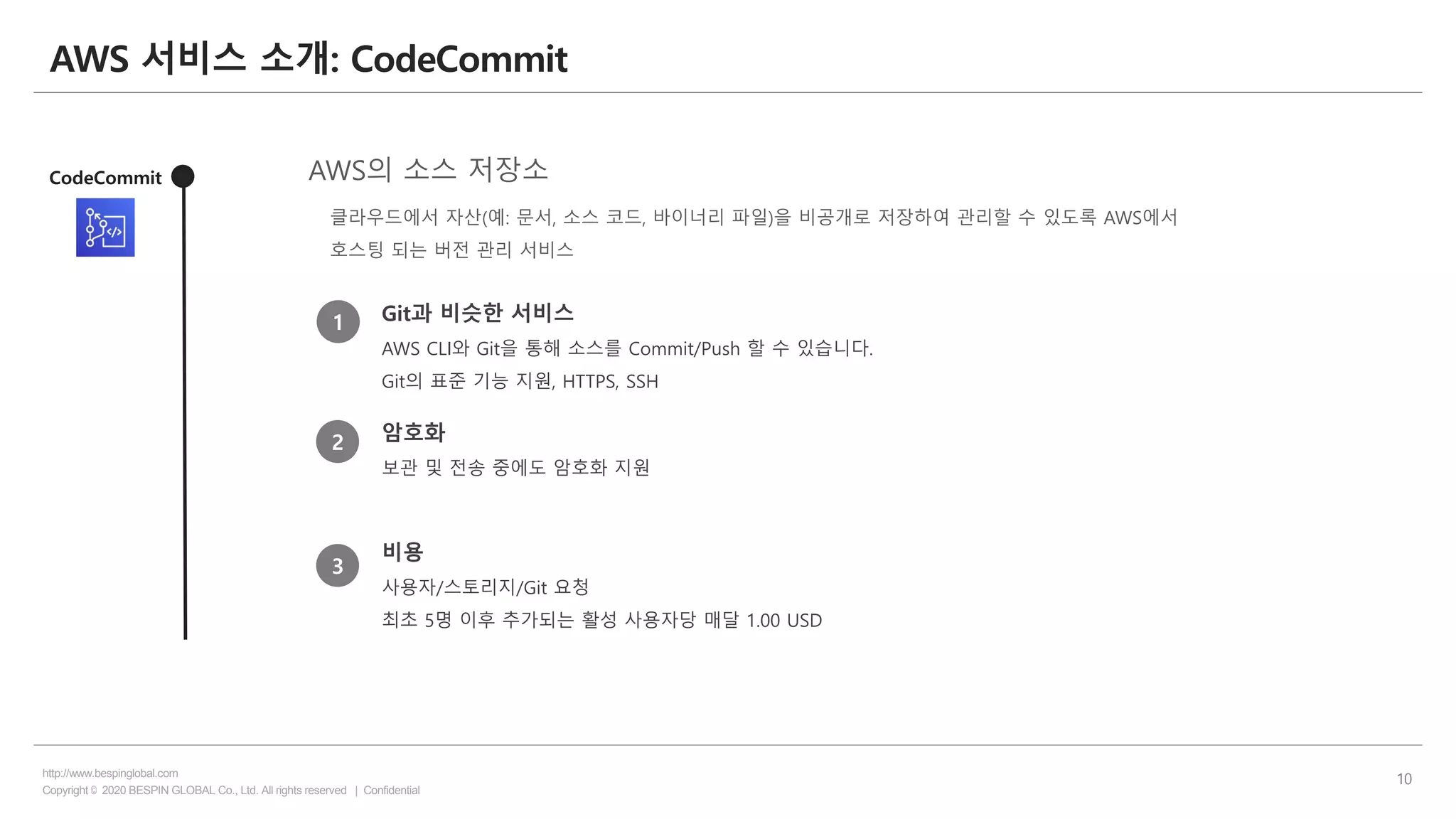

AWS 서비스 소개: CodeCommit
CodeCommit
Git과 비슷한 서비스
AWS CLI와 Git을 통해 소스를 Commit/Push 할 수 있습니다.
Git의 표준 기능 지원, HTTPS, SSH
암호화
보관 및 전송 중에도 암호화 지원
비용
사용자/스토리지/Git 요청
최초 5명 이후 추가되는 활성 사용자당 매달 1.00 USD
클라우드에서 자산(예: 문서, 소스 코드, 바이너리 파일)을 비공개로 저장하여 관리할 수 있도록 AWS에서
호스팅 되는 버전 관리 서비스
AWS의 소스 저장소
1
2
3

11

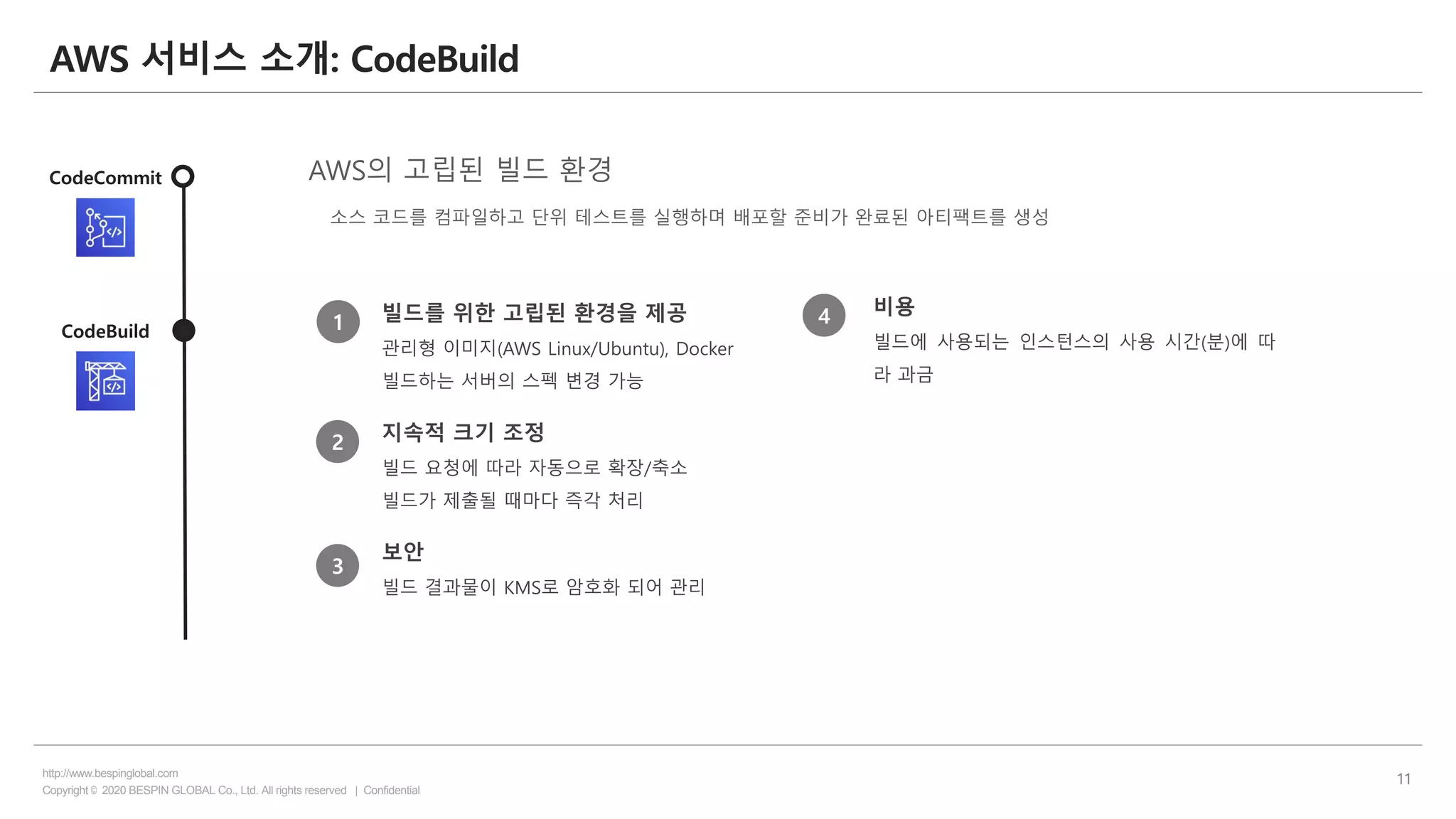

AWS 서비스 소개: CodeBuild
CodeCommit
CodeBuild
빌드를 위한 고립된 환경을 제공
관리형 이미지(AWS Linux/Ubuntu), Docker
빌드하는 서버의 스펙 변경 가능
지속적 크기 조정
빌드 요청에 따라 자동으로 확장/축소
빌드가 제출될 때마다 즉각 처리
보안
빌드 결과물이 KMS로 암호화 되어 관리
소스 코드를 컴파일하고 단위 테스트를 실행하며 배포할 준비가 완료된 아티팩트를 생성
AWS의 고립된 빌드 환경
1
2
3
4 비용
빌드에 사용되는 인스턴스의 사용 시간(분)에 따
라 과금

12

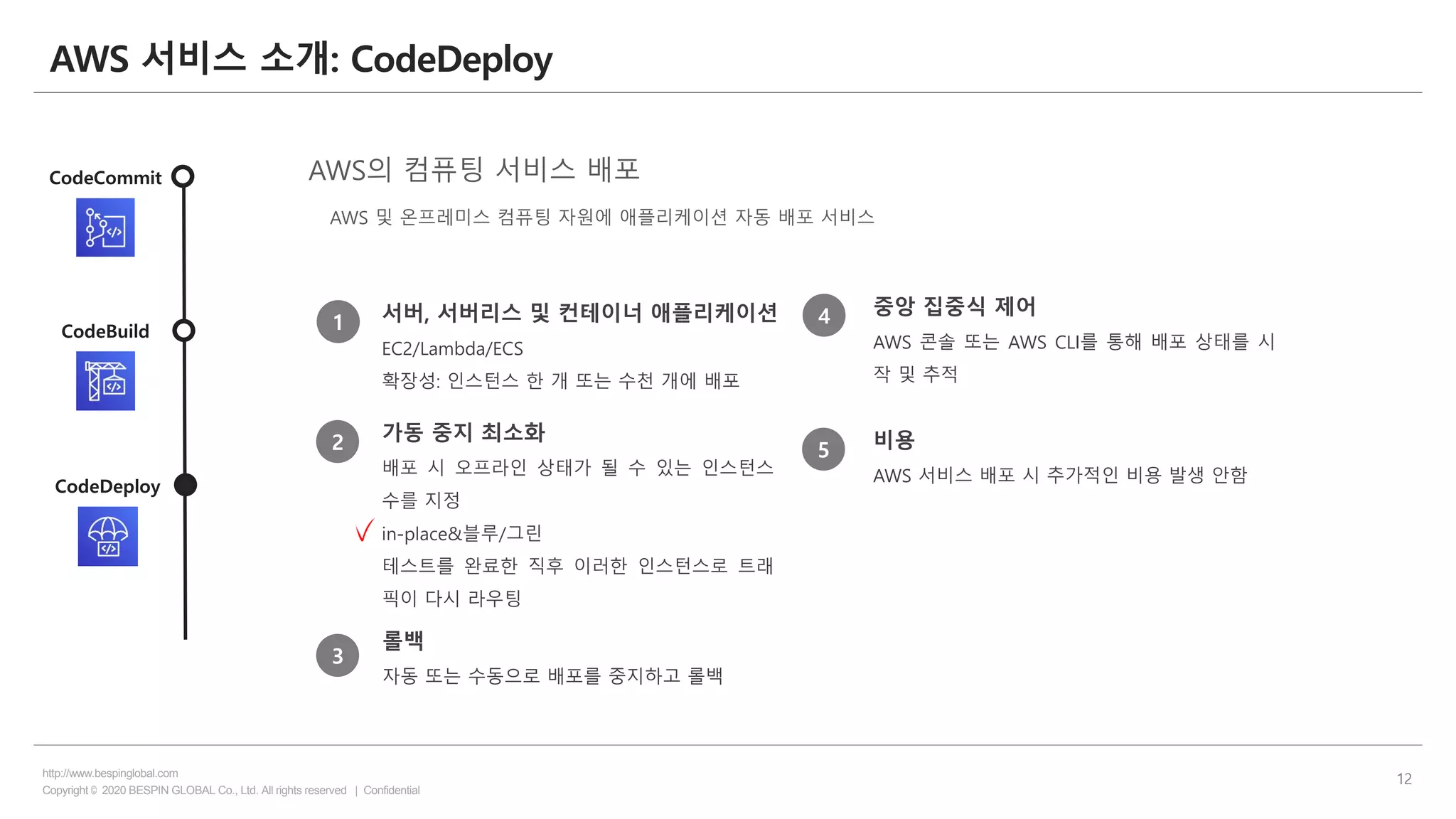

AWS 서비스 소개: CodeDeploy
CodeCommit
CodeBuild
CodeDeploy
서버, 서버리스 및 컨테이너 애플리케이션
EC2/Lambda/ECS
확장성: 인스턴스 한 개 또는 수천 개에 배포
가동 중지 최소화
배포 시 오프라인 상태가 될 수 있는 인스턴스
수를 지정
in-place&블루/그린
테스트를 완료한 직후 이러한 인스턴스로 트래
픽이 다시 라우팅
롤백
자동 또는 수동으로 배포를 중지하고 롤백
AWS 및 온프레미스 컴퓨팅 자원에 애플리케이션 자동 배포 서비스
AWS의 컴퓨팅 서비스 배포
1
2
3
4 중앙 집중식 제어
AWS 콘솔 또는 AWS CLI를 통해 배포 상태를 시
작 및 추적
5 비용
AWS 서비스 배포 시 추가적인 비용 발생 안함

13

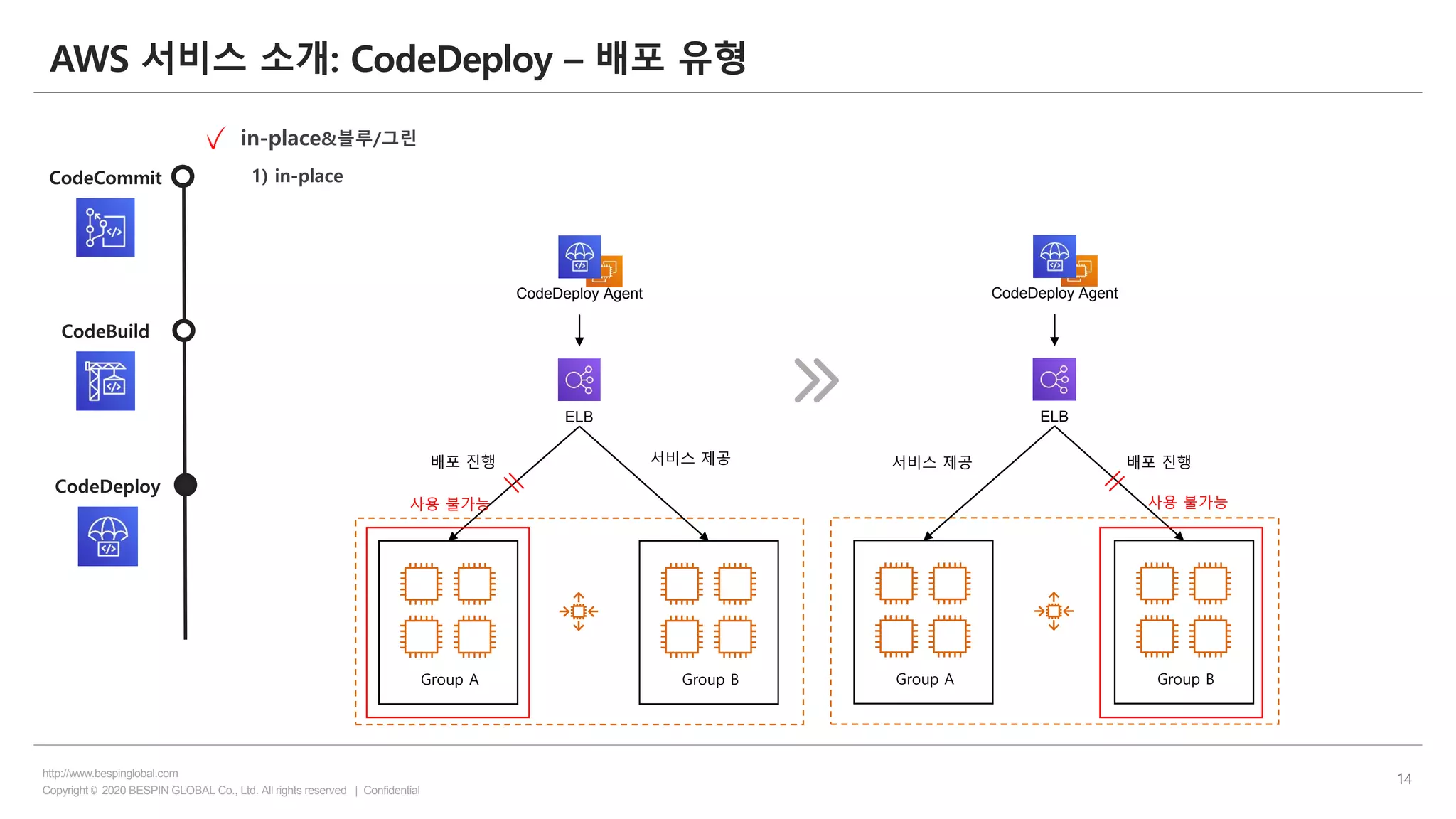

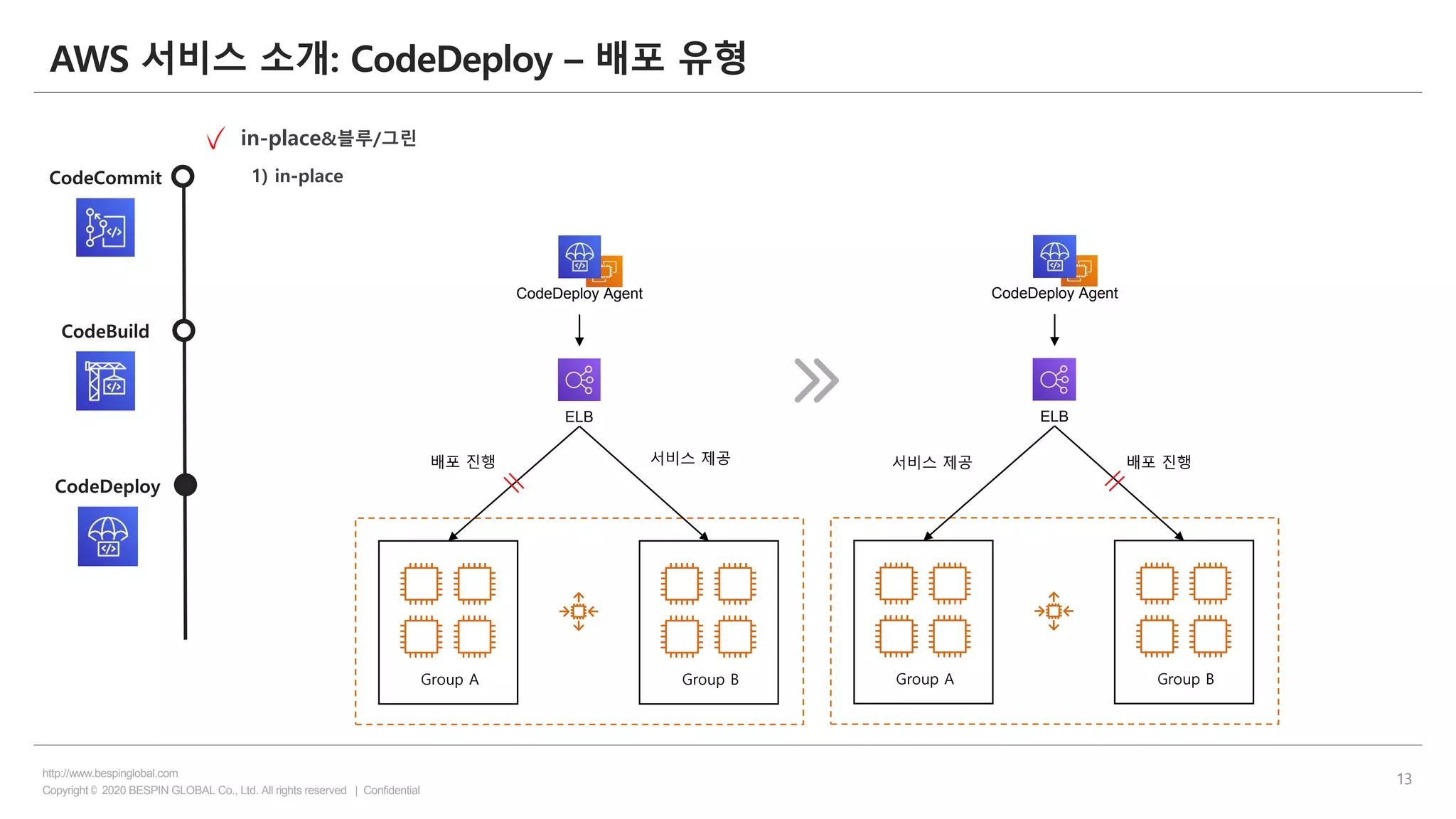

AWS 서비스 소개: CodeDeploy – 배포 유형
CodeCommit
CodeBuild
CodeDeploy
1) in-place
CodeDeploy Agent
ELB
Group A Group B
배포 진행 서비스 제공
CodeDeploy Agent
ELB
Group A Group B
배포 진행서비스 제공

14
CodeCommit
CodeBuild
CodeDeploy
1) in-place
CodeDeploy Agent
ELB
Group A Group B
배포 진행 서비스 제공
CodeDeploy Agent
ELB
Group A Group B
사용 불가능 사용 불가능

15

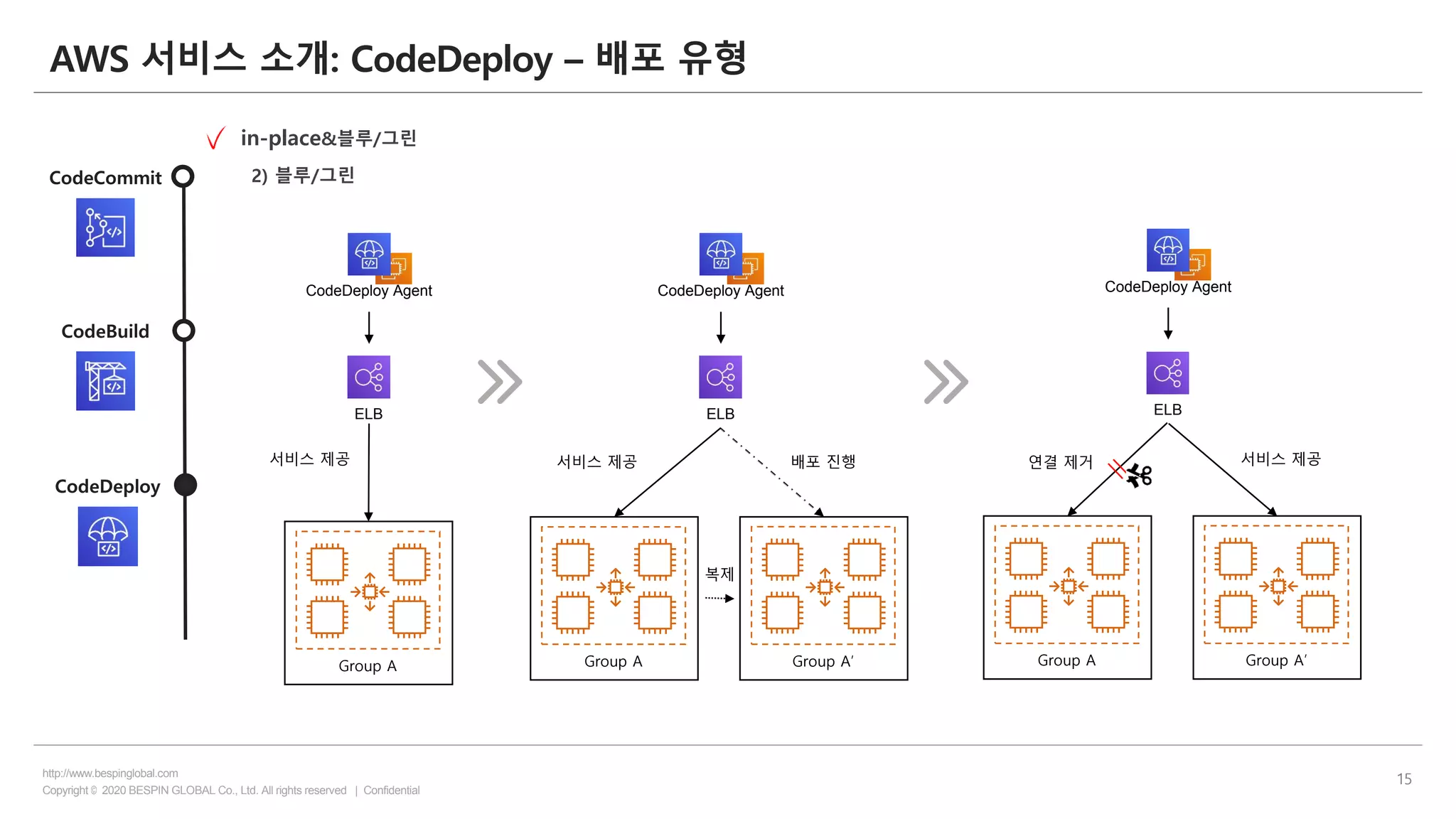

CodeCommit
CodeBuild
CodeDeploy
2) 블루/그린
CodeDeploy Agent
ELB
Group A
CodeDeploy Agent
ELB
Group A Group A’
CodeDeploy Agent
ELB
Group A Group A’
서비스 제공
복제
서비스 제공연결 제거

16

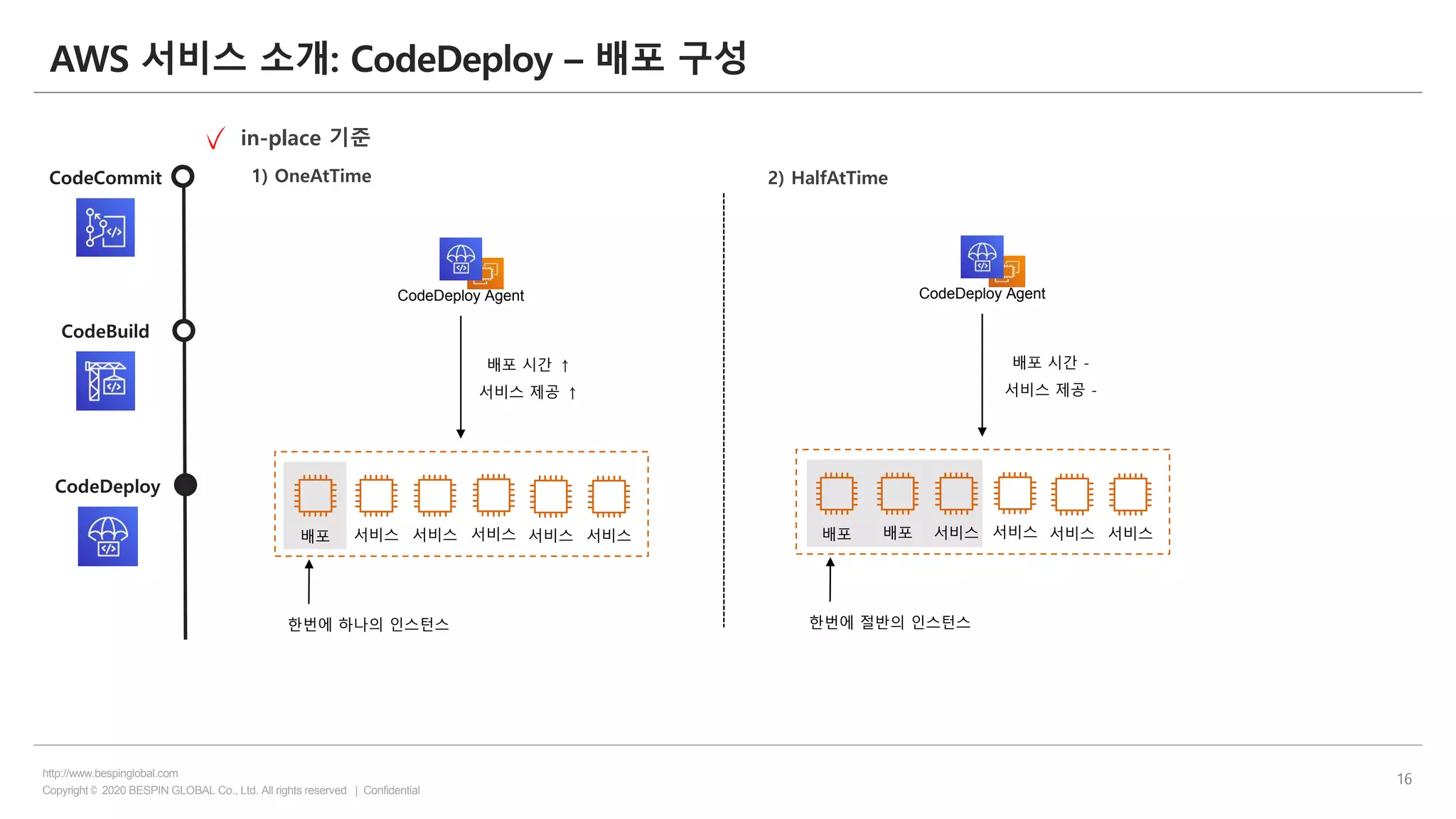

AWS 서비스 소개: CodeDeploy – 배포 구성
CodeCommit
CodeBuild
CodeDeploy
in-place 기준
1) OneAtTime
CodeDeploy Agent
서비스배포 서비스 서비스
한번에 하나의 인스턴스
배포 시간 ↑
서비스 제공 ↑
서비스 서비스
CodeDeploy Agent
배포배포 서비스 서비스
한번에 절반의 인스턴스
배포 시간 -
서비스 제공 -
서비스 서비스
2) HalfAtTime

17

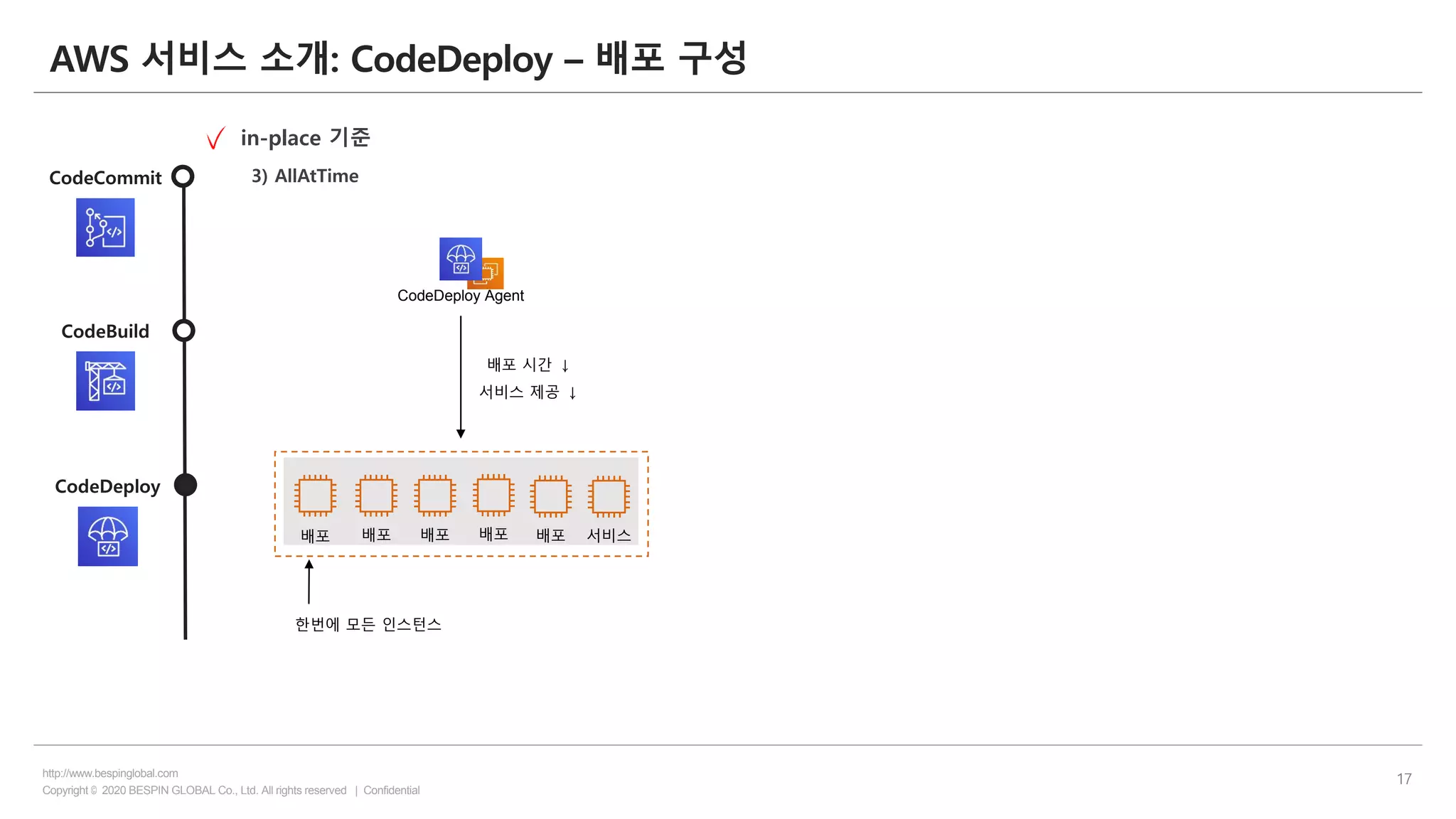

AWS 서비스 소개: CodeDeploy – 배포 구성
CodeCommit
CodeBuild
CodeDeploy
in-place 기준
3) AllAtTime
CodeDeploy Agent
배포배포 배포 배포
한번에 모든 인스턴스
배포 시간 ↓
서비스 제공 ↓
배포 서비스

18

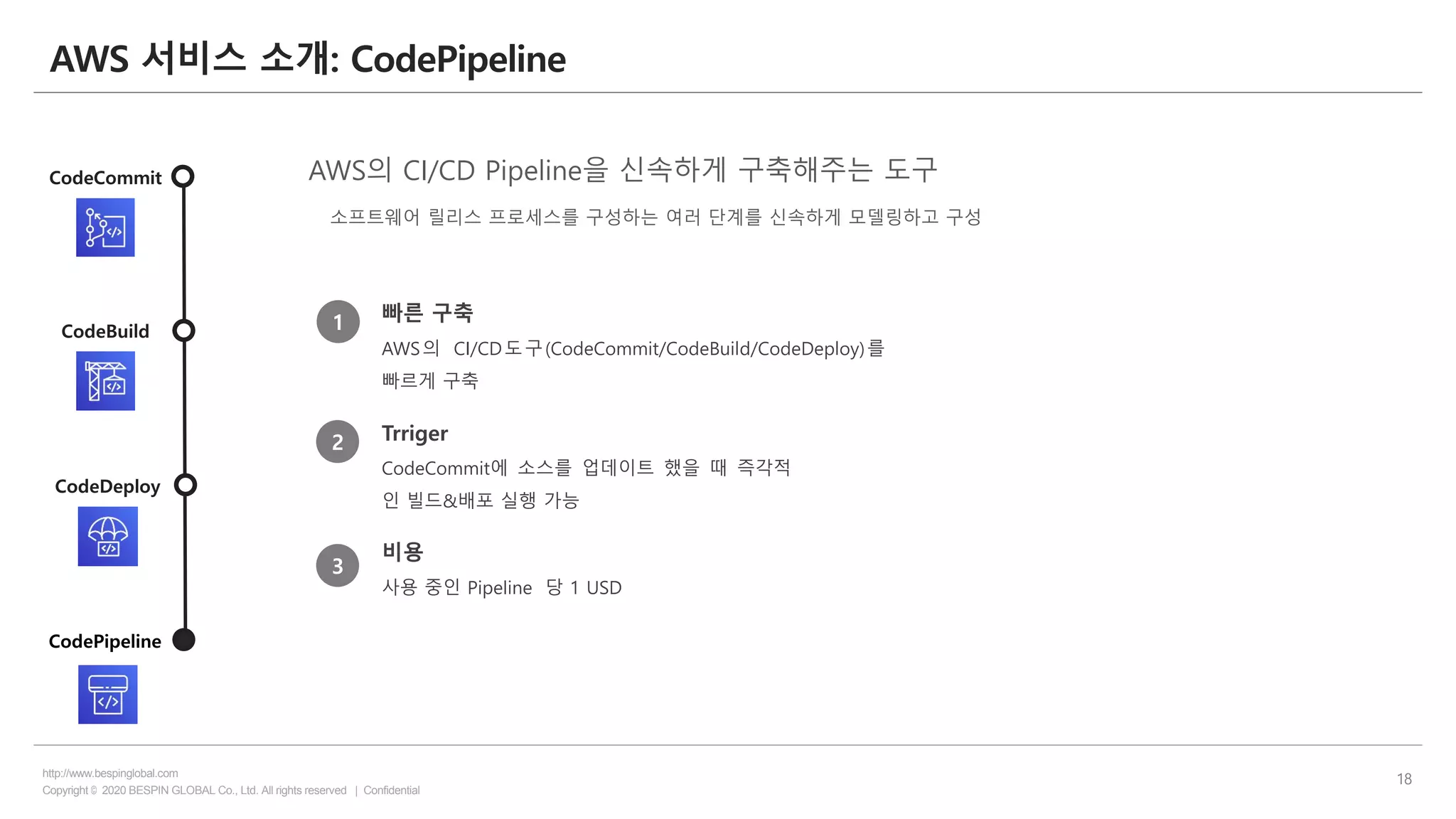

AWS 서비스 소개: CodePipeline
CodeCommit
CodeBuild
CodeDeploy
CodePipeline
소프트웨어 릴리스 프로세스를 구성하는 여러 단계를 신속하게 모델링하고 구성
AWS의 CI/CD Pipeline을 신속하게 구축해주는 도구
빠른 구축
AWS의 CI/CD도구(CodeCommit/CodeBuild/CodeDeploy)를
빠르게 구축
Trriger
CodeCommit에 소스를 업데이트 했을 때 즉각적
인 빌드&배포 실행 가능
비용
사용 중인 Pipeline 당 1 USD
1
2
3

19

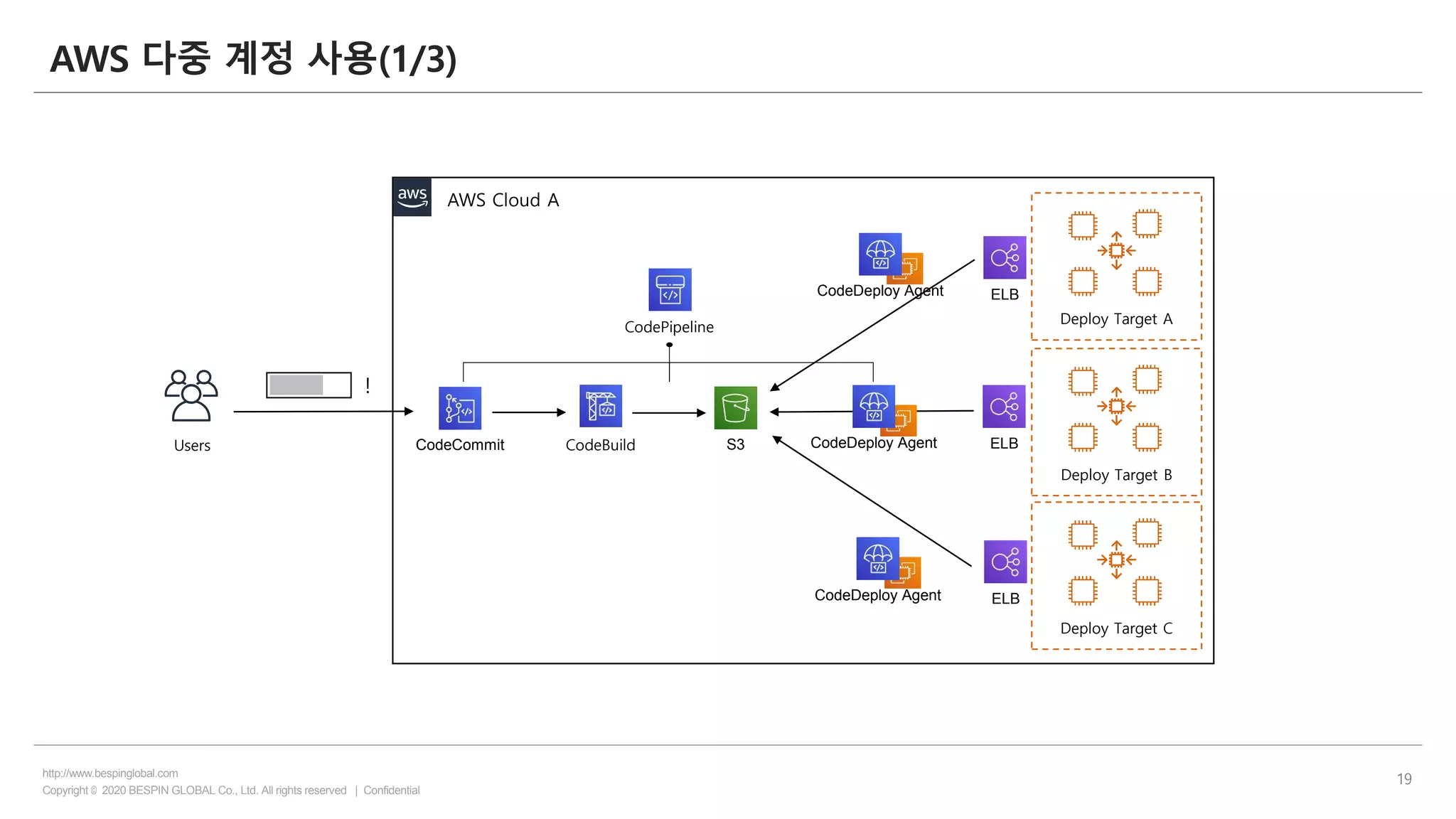

AWS 다중 계정 사용(1/3)
Users
!
AWS Cloud A
CodeCommit CodeBuild S3
ELB
Deploy Target A
Deploy Target B
Deploy Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline

20
ELB Deploy
Target A
Deploy
Target B
Deploy
Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Dev
ELB Deploy
Target A
Deploy
Target B
Deploy
Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Test
ELB Deploy
Target A
Deploy
Target B
Deploy
Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Product
관리자&운영자개발자
관리
개발 및 구축 테스트 환경 구축 배포

21

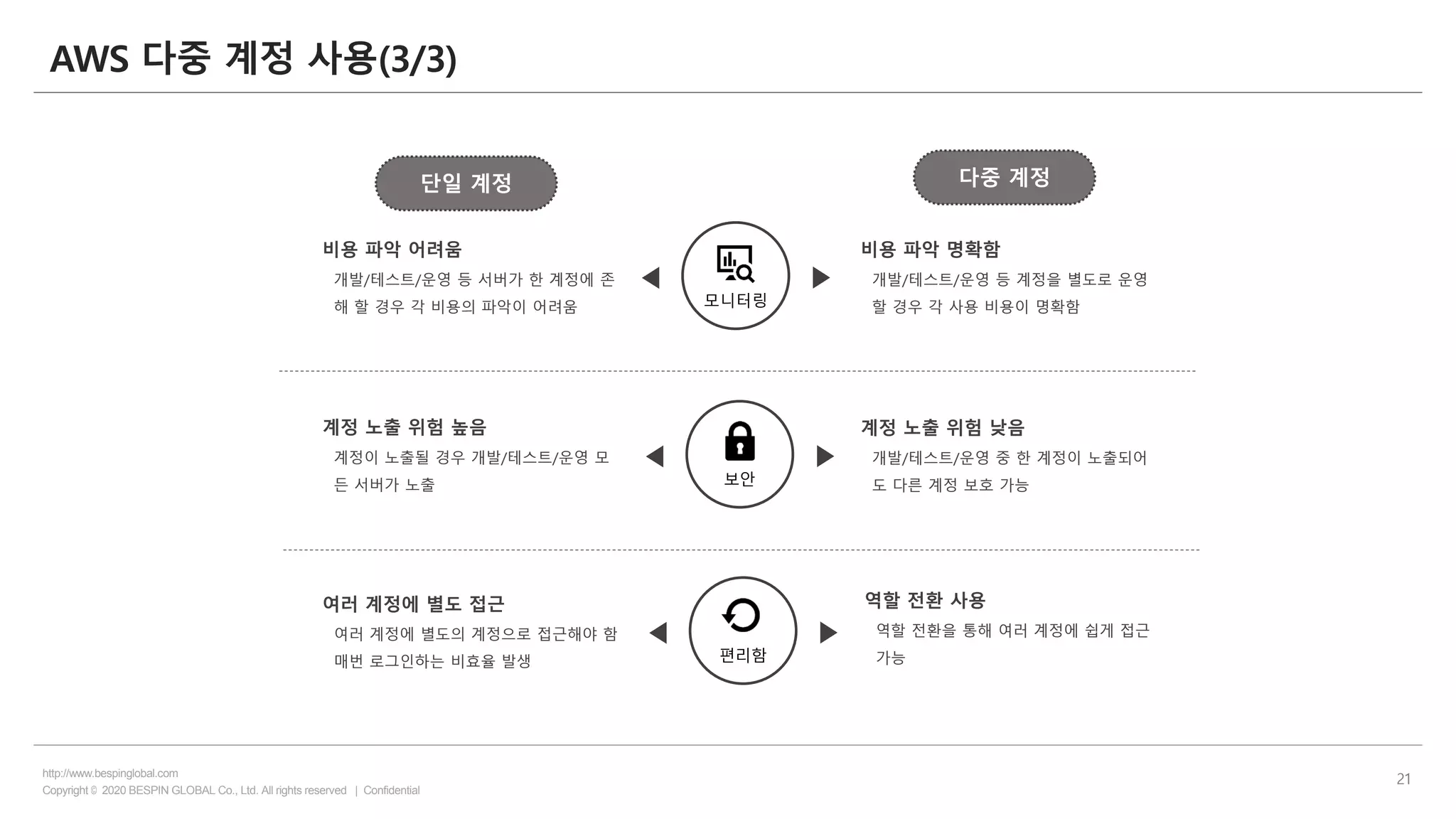

단일 계정 다중 계정
모니터링
▶◀
보안
▶◀
편리함
▶◀
비용 파악 어려움
개발/테스트/운영 등 서버가 한 계정에 존
해 할 경우 각 비용의 파악이 어려움
비용 파악 명확함
개발/테스트/운영 등 계정을 별도로 운영
할 경우 각 사용 비용이 명확함
계정 노출 위험 높음
계정이 노출될 경우 개발/테스트/운영 모
든 서버가 노출
계정 노출 위험 낮음
개발/테스트/운영 중 한 계정이 노출되어
도 다른 계정 보호 가능
여러 계정에 별도 접근
여러 계정에 별도의 계정으로 접근해야 함
매번 로그인하는 비효율 발생
역할 전환 사용
역할 전환을 통해 여러 계정에 쉽게 접근
가능

22

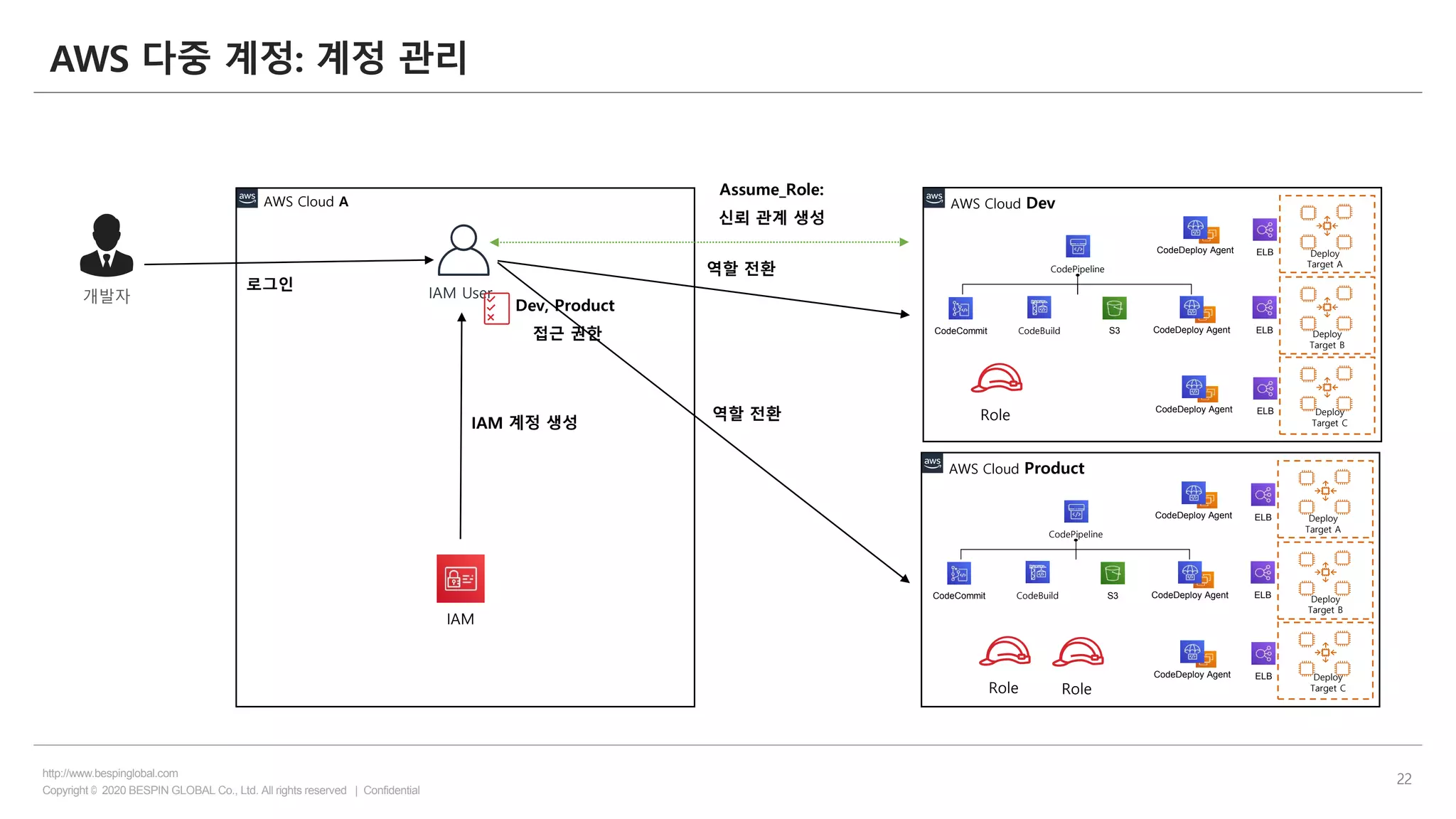

AWS 다중 계정: 계정 관리
ELB Deploy
Target A
Deploy
Target B
Deploy
Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Dev
ELB Deploy
Target A
Deploy
Target B
Deploy
Target C
ELB
ELB
CodeDeploy Agent
CodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Product
개발자
IAM 계정 생성
AWS Cloud A
IAM
IAM User
Dev, Product
접근 권한
Role
Role
로그인
역할 전환
역할 전환
Role
Assume_Role:
신뢰 관계 생성

23

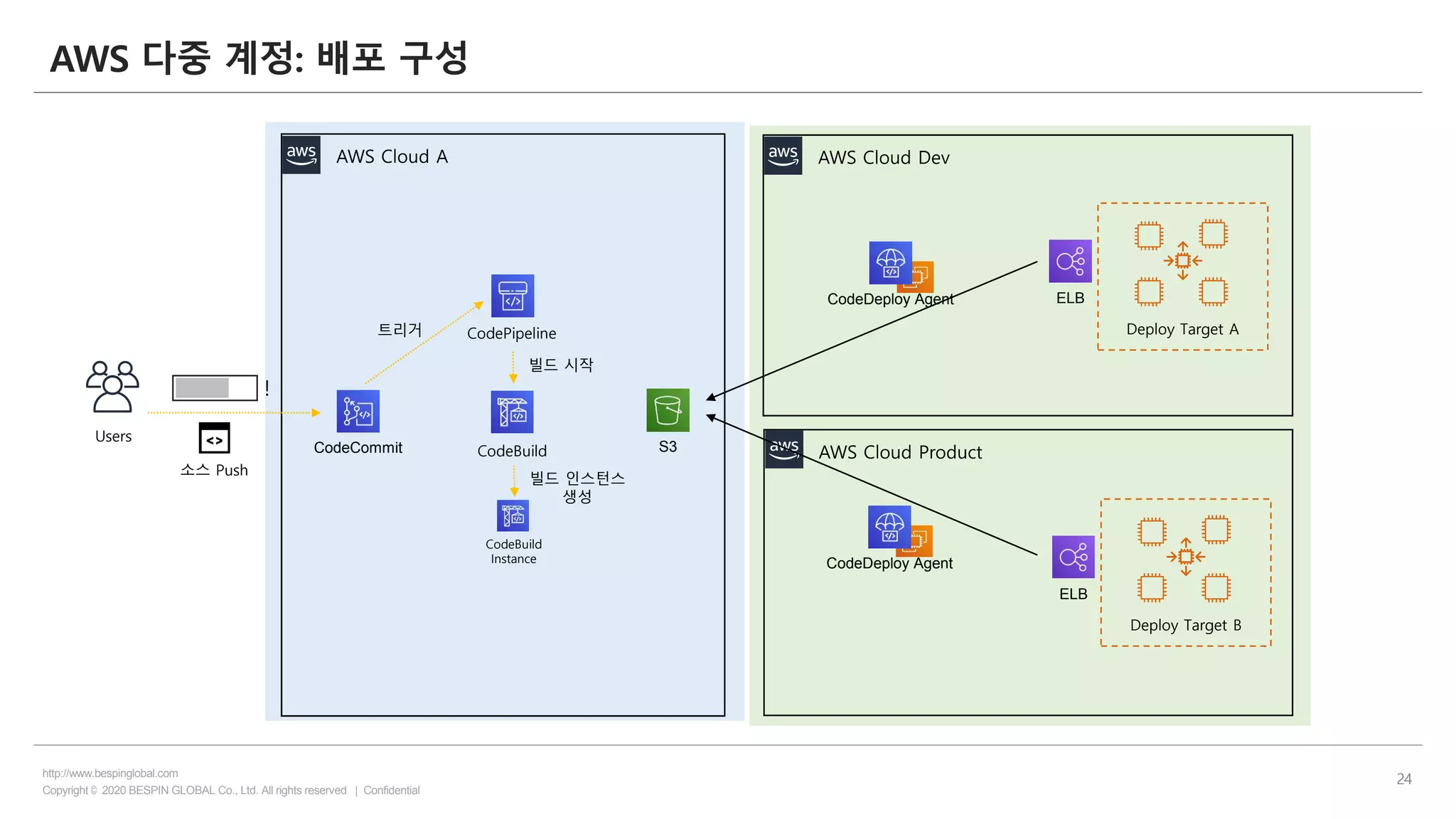

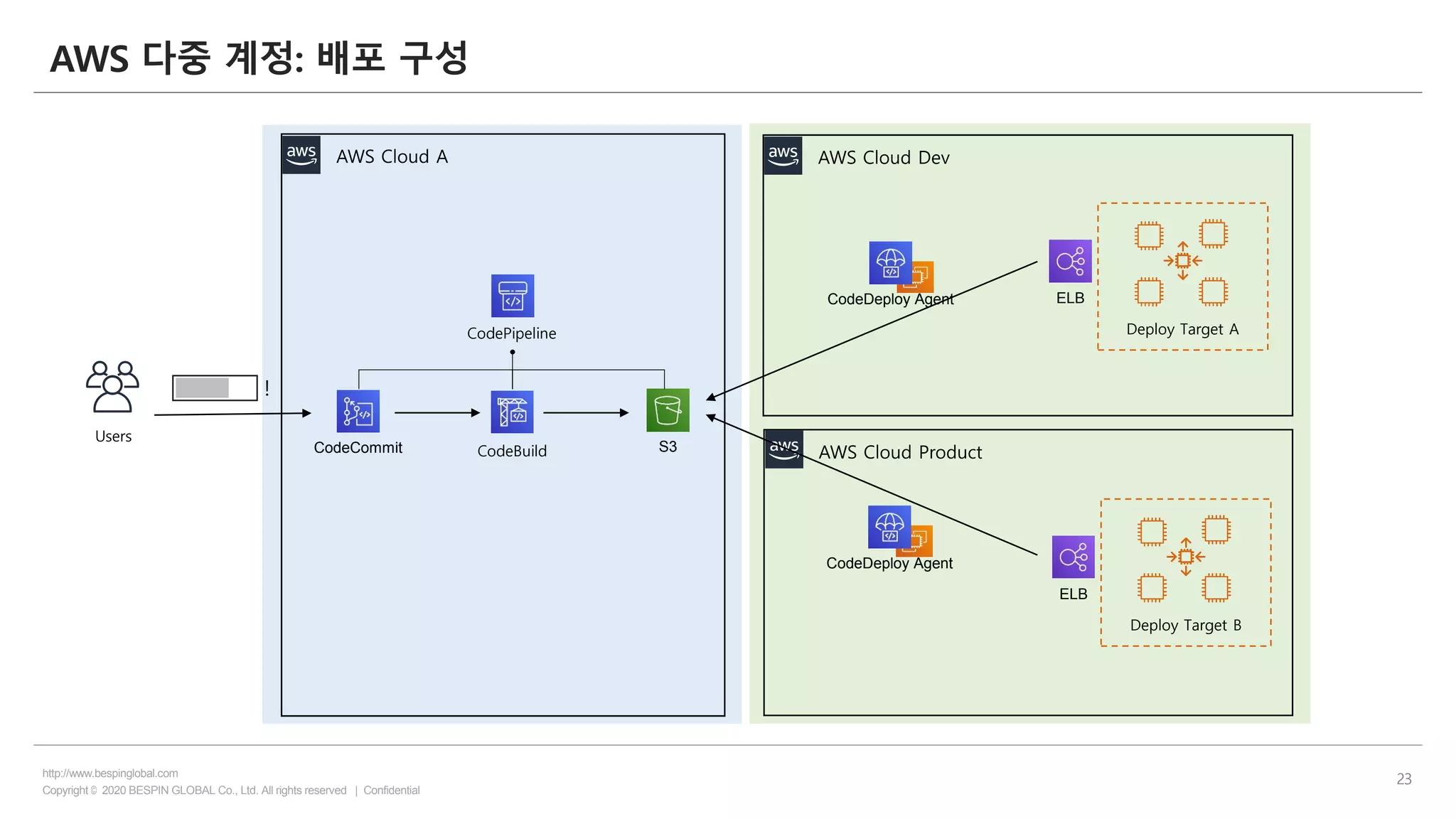

AWS 다중 계정: 배포 구성
Users
!
AWS Cloud A
Deploy Target A
ELBCodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Dev
AWS Cloud Product
Deploy Target B
ELB

24
Users
!
AWS Cloud A
Deploy Target A
ELBCodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Dev
AWS Cloud Product
Deploy Target B
ELB
트리거
빌드 시작
소스 Push
CodeBuild
Instance
빌드 인스턴스
생성

25

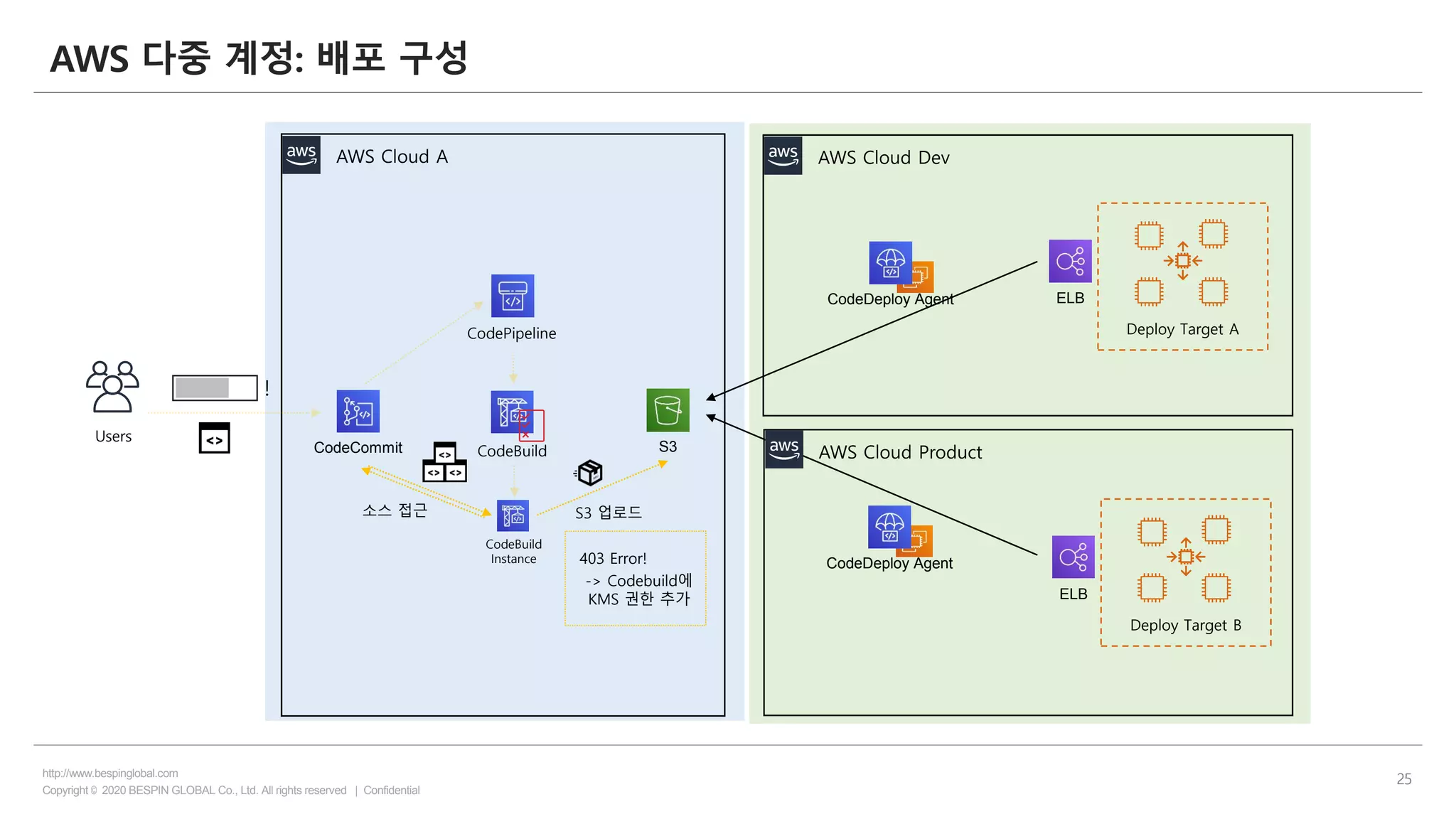

Users
!
AWS Cloud A
Deploy Target A
ELBCodeDeploy Agent
CodeDeploy Agent
CodePipeline
AWS Cloud Dev
AWS Cloud Product
Deploy Target B
ELB
S3 업로드소스 접근
CodeBuild
Instance 403 Error!
-> Codebuild에
KMS 권한 추가

26

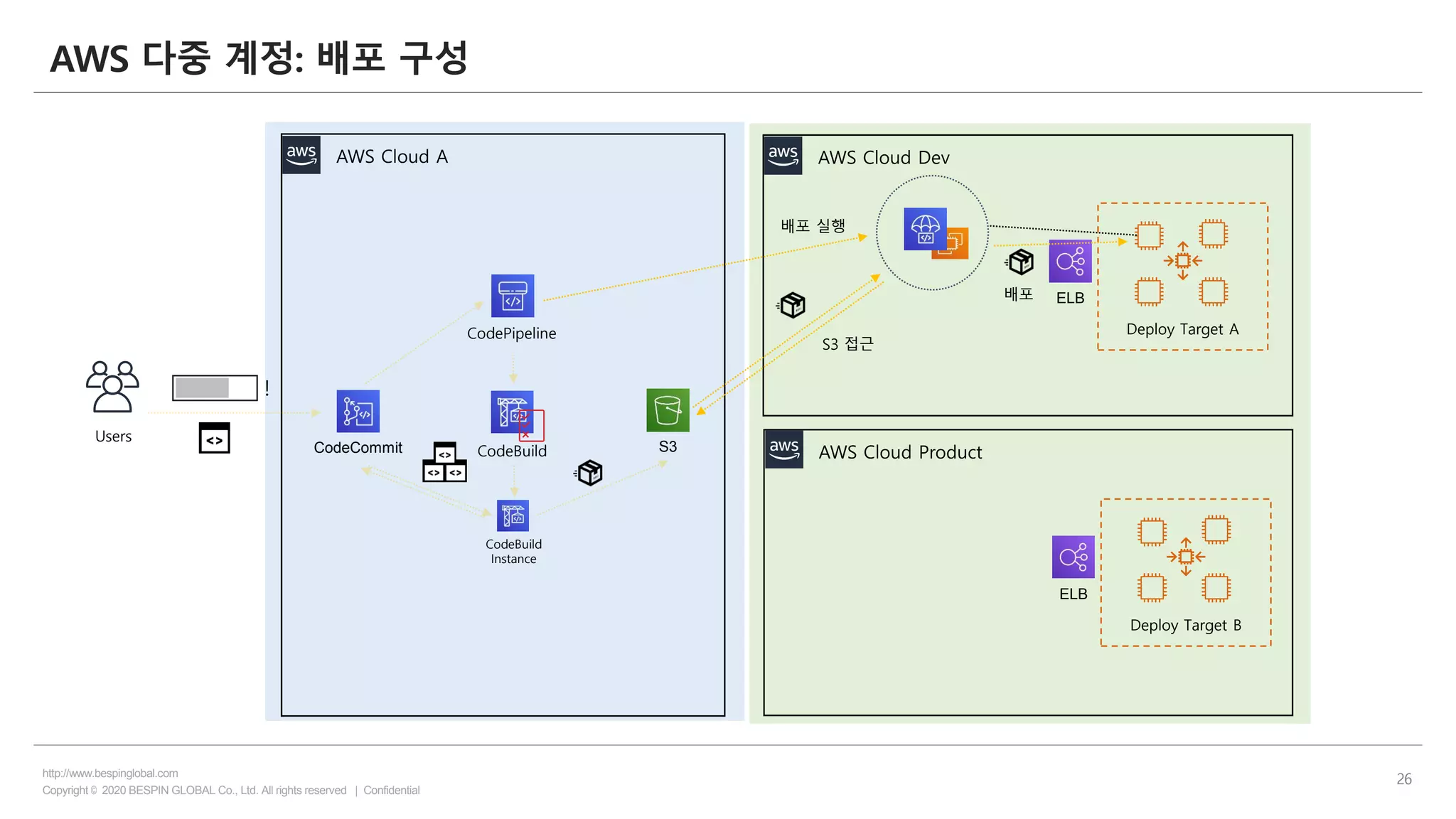

Users
!
AWS Cloud A
Deploy Target A
ELB
CodePipeline
AWS Cloud Dev
AWS Cloud Product
Deploy Target B
ELB
CodeBuild
Instance
배포
배포 실행
S3 접근

27

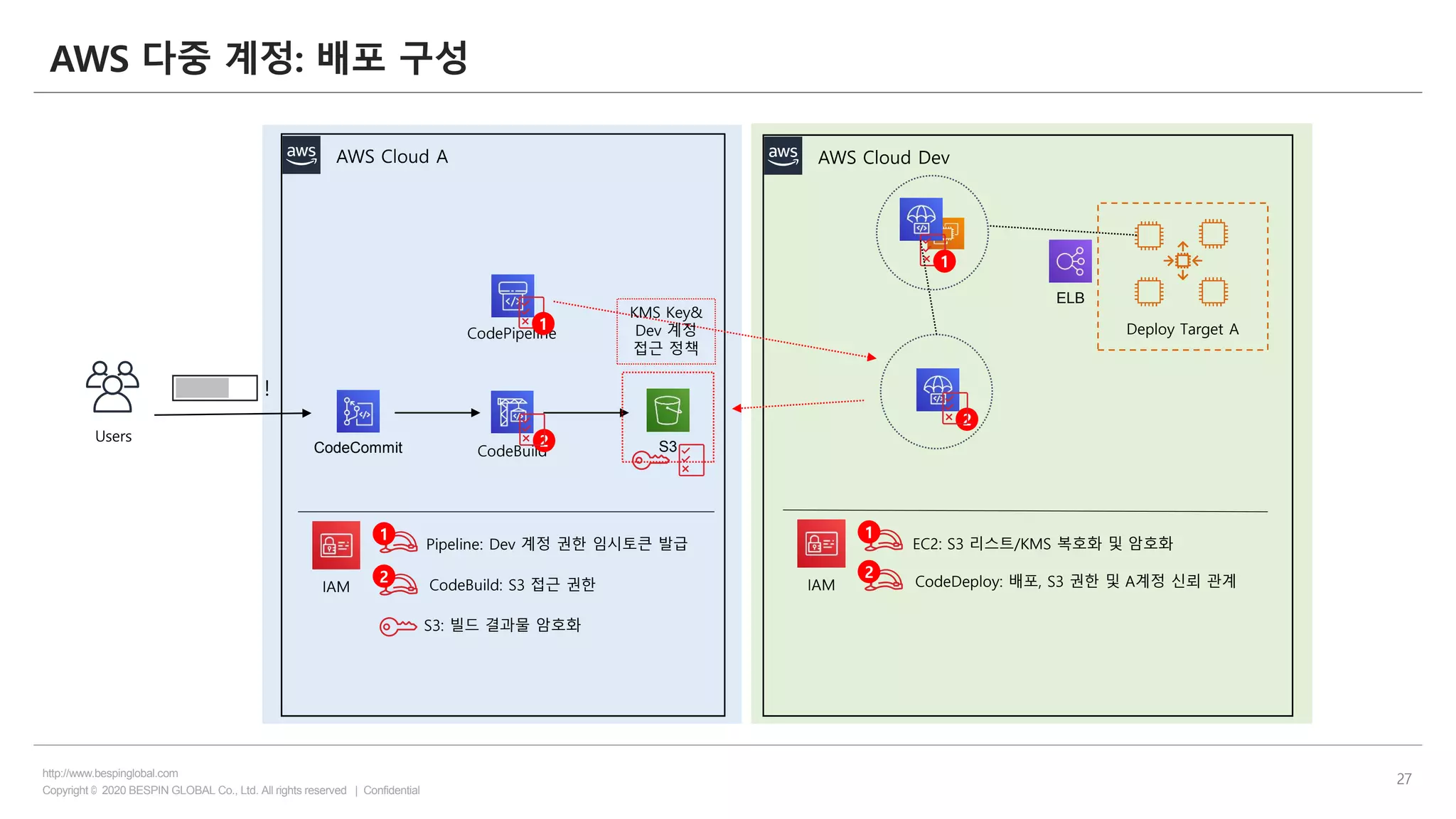

Users
!
AWS Cloud A
Deploy Target A
ELB
CodePipeline
AWS Cloud Dev
IAM
KMS Key&
Dev 계정
접근 정책
S3: 빌드 결과물 암호화
Pipeline: Dev 계정 권한 임시토큰 발급
1
1
1
2
IAM
EC2: S3 리스트/KMS 복호화 및 암호화
1
CodeDeploy: 배포, S3 권한 및 A계정 신뢰 관계
2
CodeBuild: S3 접근 권한
2
2

28

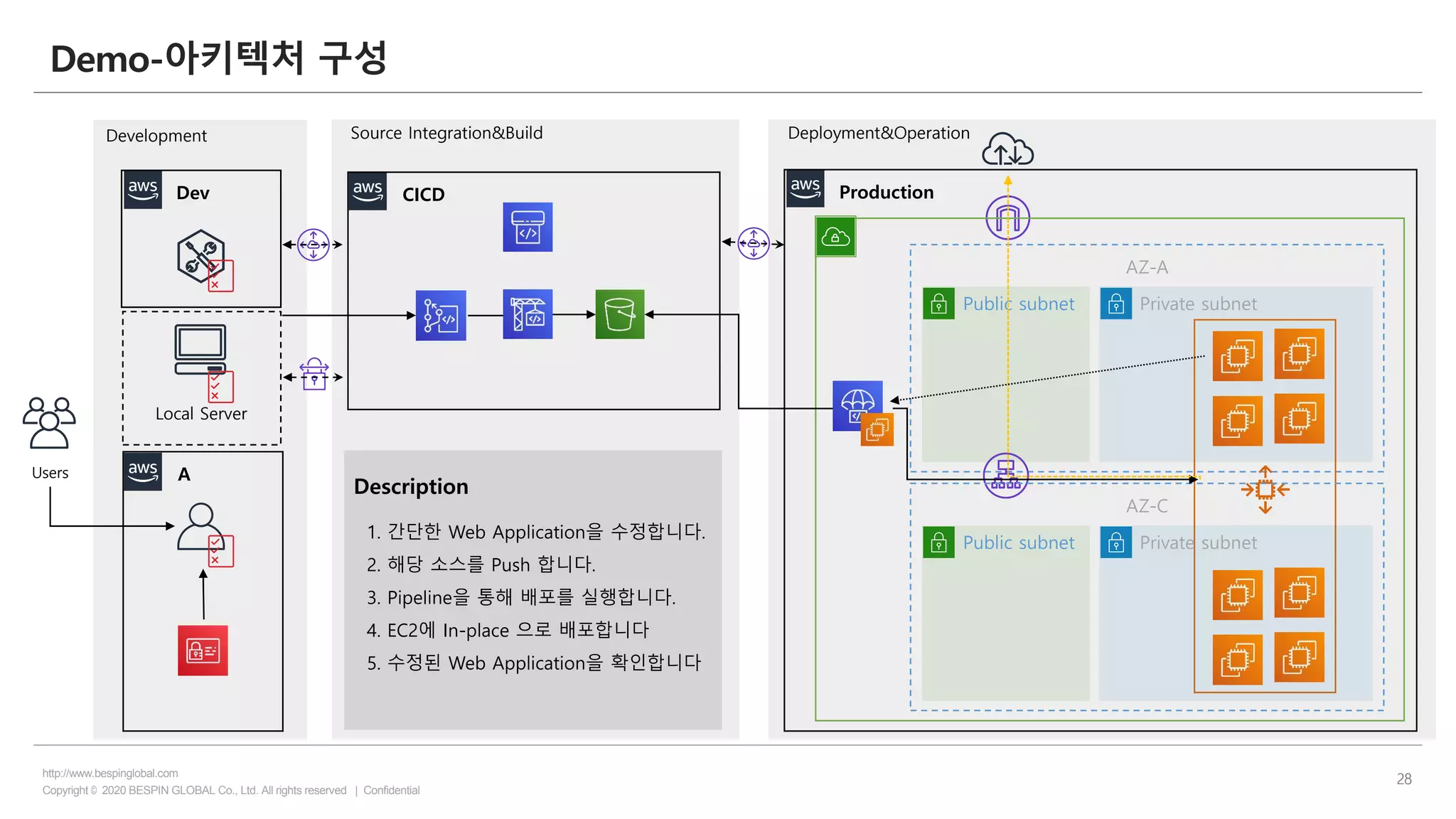

Demo-아키텍처 구성
Users A
Dev CICD Production
Private subnetPublic subnet
AZ-A
Private subnetPublic subnet
AZ-C
Development Deployment&OperationSource Integration&Build
Local Server
1. 간단한 Web Application을 수정합니다.
2. 해당 소스를 Push 합니다.
3. Pipeline을 통해 배포를 실행합니다.
4. EC2에 In-place 으로 배포합니다
5. 수정된 Web Application을 확인합니다
Description
