クラウド入門(AWS編)
- 1.
- 2.
- 3. 目次 ● はじめに ● オンプレミスとクラウド ○情報システムの構造 ○ オンプレミス・ホスティング・IaaS ○ AWS創世記 ● AWSのサービス ○ 仮想サーバ ○ ネットワーク・ストレージ ○ データベース ○ その他のサービス
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.
- 10. 昔の人の営みとシステム（オンプレミス） 家庭に必要なもの システムに必要なもの 人が住む アプリケーション 家具・家電をそろえる OS・ミドルウェア 電気・ガス・水道 ネットワーク ストレージ 家を建てる サーバ設置 全部パパがやる DIYで家を建て住むように、DIYでサーバを建てシステムを構築する
- 11. 近代の人の営みとシステム（ホスティング） 家庭に必要なもの システムに必要なもの 人が住む アプリケーション 家具・家電をそろえるOS・ミドルウェア 電気ガス水道込み ネットワーク ストレージは組み込み 部屋を借りる 仮想サーバを借りる すきなことして 生きていく 一部をアウトソーシングする概念の誕生 物理サーバ（アパートの一棟）から仮想サーバ（一部屋）を借りる
- 12.
- 13. IaaS(Infrastructure as aService)誕生 AmazonのAWS創造の歴史 AWSはホスティング型の課題を解決するため、それをさらに拡張した機能を実装しました こういったサービスがのちにIaaSと呼ばれるようになります １日目 Amazonは仮想的なストレージを作成・読み込み・更新・削除する(CRUD)システムをつく り、人々が使えるようにAPIをつけました。 ２日目 Amazonは仮想的なサーバを作成・読み込み・更新・削除するシステムをつくり、人々が 使えるようにAPIをつけました。 ３日目 Amazonは仮想的なネットワークを作成・読み込み・更新・削除するシステムをつくり、 人々が使えるようにAPIをつけました。 ４日目 Amazonはデータベースなど、 システムによく使われるミドルウェアをサービス化 し、 人々が簡単に使えるようにしました。 ５日目 Amazonはいまだお休みになりません。
- 14. AWSの人の営みとシステム（IaaS） 家庭に必要なもの システムに必要なもの 人が住む アプリケーション 家具は自分でそろえてもありも のでもいい OS・ミドルウェアは持ち込んで もサービスでも 電気ガス水道をやってもやんなく てもいい ネットワーク ストレージはやってもやんなく てもいい 部屋を借りる 仮想サーバを借りる 私は全部自分でや りたい アウトソーシングとDIYの両立 私は何も したくない 仮想化されたインフラ（サーバ・ネットワークなど）を自由に扱える。またそれらが構築済 みの環境も用意される サラリーマンもにっ こり
- 15.
- 16.
- 17. システムに必要なもの アイコン 説明 アプリケーション開発する ミドルウェア RDS, Redshift, Elasticache データベースやキャッシュを使わせてもらう ネットワーク ストレージ Amazon S3, AWS VPC, Route53 バーチャルなLANケーブルと外付けHDDを バーチャルなサーバにつける 仮想サーバを借りる Amazon EC2, Fargate 仮想サーバを時間単位で借りる AWSのサービス（一部）
- 18.
- 19. Amazon EC2(Elastic ComputeCloud) ● インスタンスタイプ ○ 搭載するCPUやメモリ、CPUの世代・ 想定する用途などで分けられたEC2の ラインナップ。 ○ よく聞くインスタンスタイプ ■ m5.large(中堅くらい) ■ t3.nano(最弱、開発用) ● 課金体系 ○ オンデマンドインスタンス ■ 秒単位で使った分課金 ○ リザーブドインスタンス ■ １年や３年単位で契約して割引 してくれる ○ スポットインスタンス ■ AWSの余ったリソースを使う分 すごく割引されるがAWS都合で 殺される AWSを代表する仮想サーバ提供サービス。

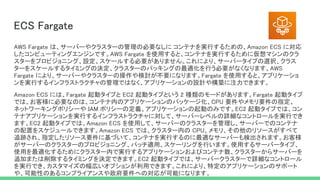

- 20. ECS Fargate AWS Fargateは、サーバーやクラスターの管理の必要なしに コンテナを実行するための、Amazon ECS に対応 したコンピューティングエンジンです。AWS Fargate を使用すると、コンテナを実行するために仮想マシンのクラ スターをプロビジョニング、設定、スケールする必要がありません。これにより、サーバータイプの選択、クラス ターをスケールするタイミングの決定、クラスターのパッキングの最適化を行う必要がなくなります。AWS Fargate により、サーバーやクラスターの操作や検討が不要になります。Fargate を使用すると、アプリケーショ ンを実行するインフラストラクチャの管理ではなく、アプリケーションの設計や構築に注力できます。 Amazon ECS には、Fargate 起動タイプと EC2 起動タイプという 2 種類のモードがあります。Fargate 起動タイプ では、お客様に必要なのは、コンテナ内のアプリケーションのパッケージ化、CPU 要件やメモリ要件の指定、 ネットワーキングポリシーや IAM ポリシーの定義、アプリケーションの起動のみです。EC2 起動タイプでは、コン テナアプリケーションを実行するインフラストラクチャに対して、サーバーレベルの詳細なコントロールを実行でき ます。EC2 起動タイプでは、Amazon ECS を使用して、サーバーのクラスターを管理し、サーバーでのコンテナ の配置をスケジュールできます。Amazon ECS では、クラスター内の CPU、メモリ、その他のリソースがすべて 追跡され、指定したリソース要件に基づいて、コンテナを実行するのに最適なサーバーも検出されます。お客様 がサーバーのクラスターのプロビジョニング、パッチ適用、スケーリングを行います。使用するサーバータイプ、 使用を最適化するためにクラスター内で実行するアプリケーションおよびコンテナ数、クラスターからサーバーを 追加または削除するタイミングを決定できます。EC2 起動タイプでは、サーバークラスターで詳細なコントロール を実行でき、カスタマイズの幅広いオプションが利用できます。これにより、特定のアプリケーションのサポート や、可能性のあるコンプライアンスや政府要件への対応が可能になります。
- 21. ECS Fargate AWS Fargateは、サーバーやクラスターの管理の必要なしに コンテナを実行するための、Amazon ECS に対応 したコンピューティングエンジンです。AWS Fargate を使用すると、 コンテナを実行するために仮想マシンのクラ スターをプロビジョニング、設定、スケールする必要がありません。これにより、サーバータイプの選択、クラス ターをスケールするタイミングの決定、クラスターのパッキングの最適化を行う必要がなくなります。AWS Fargate により、サーバーやクラスターの操作や検討が不要になります。Fargate を使用すると、アプリケーショ ンを実行するインフラストラクチャの管理ではなく、アプリケーションの設計や構築に注力できます。 Amazon ECS には、Fargate 起動タイプと EC2 起動タイプという 2 種類のモードがあります。Fargate 起動タイプ では、お客様に必要なのは、コンテナ内のアプリケーションのパッケージ化、CPU 要件やメモリ要件の指定、 ネットワーキングポリシーや IAM ポリシーの定義、アプリケーションの起動のみです。EC2 起動タイプでは、 コン テナアプリケーションを実行するインフラストラクチャに対して、サーバーレベルの詳細なコントロールを実行でき ます。EC2 起動タイプでは、Amazon ECS を使用して、サーバーのクラスターを管理し、サーバーでの コンテナ の配置をスケジュールできます。Amazon ECS では、クラスター内の CPU、メモリ、その他のリソースがすべて 追跡され、指定したリソース要件に基づいて、 コンテナを実行するのに最適なサーバーも検出されます。お客様 がサーバーのクラスターのプロビジョニング、パッチ適用、スケーリングを行います。使用するサーバータイプ、 使用を最適化するためにクラスター内で実行するアプリケーションおよび コンテナ数、クラスターからサーバーを 追加または削除するタイミングを決定できます。EC2 起動タイプでは、サーバークラスターで詳細なコントロール を実行でき、カスタマイズの幅広いオプションが利用できます。これにより、特定のアプリケーションのサポート や、可能性のあるコンプライアンスや政府要件への対応が可能になります。
- 22.
- 23. 営みに必要なもの システムに必要なもの 人が住む アプリケーション 家具・家電をそろえるミドルウェア・実行環境 電気・ガス・水道 ネットワーク 家を建てる サーバ コンテナ ライブラリや実行環境（家具や家電）とアプリケーションコード（住人）を一緒にパッケージ ングすることで、別の環境（マンションの部屋）にそのまま持ち込める技術。 living:latest deploy サーバ コンテナを担ぐひと(docker)
- 24.
- 25.

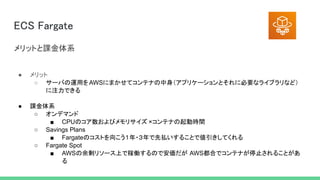

- 26. ECS Fargate ● メリット ○サーバの運用をAWSにまかせてコンテナの中身（アプリケーションとそれに必要なライブラリなど） に注力できる ● 課金体系 ○ オンデマンド ■ CPUのコア数およびメモリサイズ ×コンテナの起動時間 ○ Savings Plans ■ Fargateのコストを向こう１年・３年で先払いすることで値引きしてくれる ○ Fargate Spot ■ AWSの余剰リソース上で稼働するので安価だが AWS都合でコンテナが停止されることがあ る メリットと課金体系

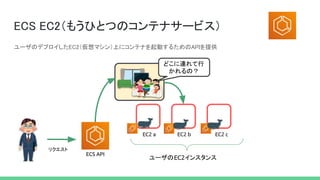

- 27. ECS EC2（もうひとつのコンテナサービス） ユーザのデプロイしたEC2（仮想マシン）上にコンテナを起動するためのAPIを提供 EC2 aEC2 b EC2 c ユーザのEC2インスタンス ECS API リクエスト どこに連れて行 かれるの？
- 28. Appendix: ECS EC2とFargate Fargateが起動しているサーバはAWSから一時的に割り当てられているものに過ぎず、ストレージも一時的なも のです。そのためローカルストレージのログやデータもFargateが終了すると消えてしまいます。 こういったステートフルな要件がある場合はECSEC2のほうが適していることがあります。 FargateとECS EC2の使い分け

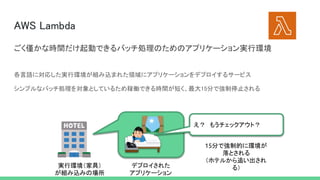

- 29. AWS Lambda 各言語に対応した実行環境が組み込まれた領域にアプリケーションをデプロイするサービス シンプルなバッチ処理を対象としているため稼働できる時間が短く、最大15分で強制停止される ごく僅かな時間だけ起動できるバッチ処理のためのアプリケーション実行環境 実行環境（家具） が組み込みの場所 デプロイされた アプリケーション え？ もうチェックアウト？ 15分で強制的に環境が 落とされる （ホテルから追い出され る）

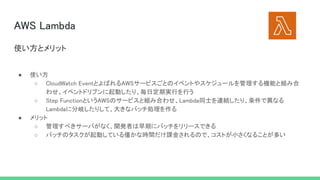

- 30. AWS Lambda ● 使い方 ○CloudWatch EventとよばれるAWSサービスごとのイベントやスケジュールを管理する機能と組み合 わせ、イベントドリブンに起動したり、毎日定期実行を行う ○ Step FunctionというAWSのサービスと組み合わせ、Lambda同士を連結したり、条件で異なる Lambdaに分岐したりして、大きなバッチ処理を作る ● メリット ○ 管理すべきサーバがなく、開発者は早期にバッチをリリースできる ○ バッチのタスクが起動している僅かな時間だけ課金されるので、コストが小さくなることが多い 使い方とメリット
- 31. Appendix: FargateとLambdaとEC2とas aService それぞれのカバー領域と使い分け システムの構造 EC2 Fargate Lambda アプリケーション 自分でデプロイ OS 実行環境 ミドルウェア 自分で インストール 組み込みアプリ ケーション実行 環境 サーバ EC2の機能で自 分でたてる Fargateがやっ てくれる Lambdaがやっ てくれる 組み込みコンテ ナ実行環境 ユーザの責任範囲 as a Service インフラぜんぶ IaaS インフラ一部 PaaS インフラごく一部 FaaS ※ 諸説あり インフラ無い SaaS
- 32.
- 33.

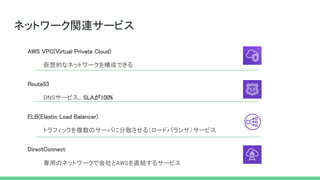

- 34. Route53 DNSサービス。SLAが100% ELB(Elastic Load Balancer) トラフィックを複数のサーバに分散させる（ロードバランサ）サービス DirectConnect 専用のネットワークで会社とAWSを直結するサービス AWS VPC(Virtual Private Cloud) 仮想的なネットワークを構成できる ネットワーク関連サービス
- 35. Amazon S3(Simple StorageService) WEBで使われるHTTPでやりとりするシンプルなストレージサービス。 データ耐久性99.999999999% サーバから見ればGoogle Driveみたいな感じで、ちょっとデータを置くには良いがソフトウェアのイン ストール先などの用途には使わない（WEBを介する以上データの取り出しに速度が出なかったり不 安定だったりするため） また応用としてコレ自体をWEBサーバとすることもできる - 課金体系 データの量に対するストレージ課金と、リクエスト数やデータ転送量に対する従量課金がある。
- 36. ストレージ関連サービス Amazon EFS(Elastic FileSystem) 複数の仮想サーバで使う共有フォルダみたいなもの AWS Snowball ローカルからAWSへのデータ移行サービス。物理的にHDDを運搬 Amazon EBS(Elastic Block Storage) 仮想サーバにさすUSBメモリみたいなもの
- 37.
- 38.
- 39. Amazon Redshift 大きなデータを速くクエリできるやつを払い出すサービス Amazon DynamoDB 表ではなくKey-Valueでデータを格納するやつを払い出すサービス Amazon Elasticache これもKey−Valueだがオンメモリなので速いけどそのうちデータが消える Amazon RDS(Relational Database Service) MySQLのようなデータベースインスタンスを払い出すサービス データベース関連サービス
- 40.
- 41. たとえば… Amazon Athena AWS Glue AWSSystemManager AWS CloudTrail AWS IAM etc ...
- 42.

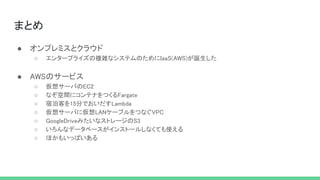

- 43. まとめ ● オンプレミスとクラウド ○ エンタープライズの複雑なシステムのためにIaaS(AWS)が誕生した ● AWSのサービス ○ 仮想サーバのEC2 ○ なぞ空間にコンテナをつくるFargate ○ 宿泊客を15分でおいだすLambda ○ 仮想サーバに仮想LANケーブルをつなぐVPC ○ GoogleDriveみたいなストレージのS3 ○ いろんなデータベースがインストールしなくても使える ○ ほかもいっぱいある

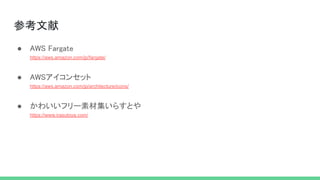

- 44. 参考文献 ● AWS Fargate https://aws.amazon.com/jp/fargate/ ●AWSアイコンセット https://aws.amazon.com/jp/architecture/icons/ ● かわいいフリー素材集いらすとや https://www.irasutoya.com/
