ASTER False Color Image 1

1. Copyright 2017. Japan Space Systems. All Rights Reserved. 1
宇宙APIレシピ集

2. Copyright 2017. Japan Space Systems. All Rights Reserved.
➢ ポイント
1. このレシピでは、任意のASTERデータからフォルスカ
ラー画像を作成することができます。
2. ASTERデータのうち、VNIR (可視近赤外)を利用すること
で、VNIR領域におけるASTERデータの特性を知ること
ができます。
➢ 用意するもの
1. インターネットに接続できるPC
2. ASTERデータ (参考: ASTERデータ検索・ダウンロード)
3. MultiSpec (参考: MultiSpecインストール)
➢ 操作
1. MADAS (https://gbank.gsj.jp/madas/)より、ASTERデー
タを取得します。
2. MultiSpecを起動します。
ASTERフォルスカラー画像作成①
2. ダブルクリックして、MultiSpec
を起動する
2

3. Copyright 2017. Japan Space Systems. All Rights Reserved.

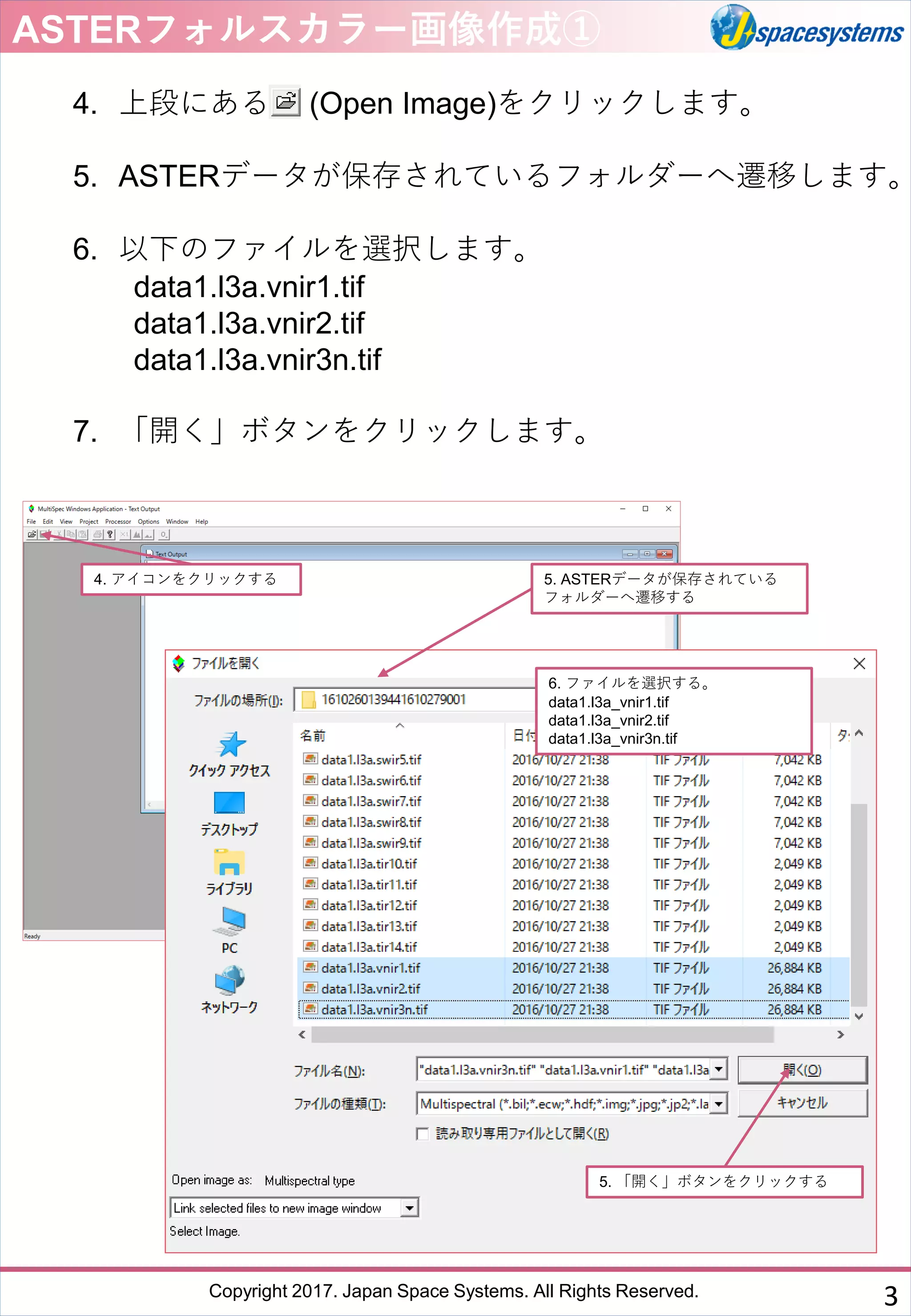

4. 上段にある (Open Image)をクリックします。
5. ASTERデータが保存されているフォルダーへ遷移します。
6. 以下のファイルを選択します。
data1.l3a.vnir1.tif
data1.l3a.vnir2.tif
data1.l3a.vnir3n.tif
7. 「開く」ボタンをクリックします。
ASTERフォルスカラー画像作成①
4. アイコンをクリックする 5. ASTERデータが保存されている
フォルダーへ遷移する
6. ファイルを選択する。
data1.l3a_vnir1.tif
data1.l3a_vnir2.tif
data1.l3a_vnir3n.tif
5. 「開く」ボタンをクリックする
3

4. Copyright 2017. Japan Space Systems. All Rights Reserved.
8. Set Display Specifications for: ポップアップが表示されま
す。 Display欄にある配色が、以下のようになっているこ
とを確認します。
Red: 3 ← Band3 (近赤外)が赤色に割り当てられている
Green: 2 ← Band2 (赤色)が緑色に割り当てられている
Blue: 1 ← Band1 (緑色)が青色に割り当てられている
9. 「OK」ボタンをクリックします。
10.次に、Set Histogram Specifications ポップアップが表示
されます(2回目以降、画像を作成する際は、表示されま
せん)。「OK」ボタンをクリックします。
11.ASTERデータのフォルスカラー画像が表示されます。
ASTERフォルスカラー画像作成①
8. 配色を確認する
9. 「OK」をク
リックする
10. 「OK」をク
リックする
11. ASTERデータ
のフォルスカラー
画像が表示される
4

5. Copyright 2017. Japan Space Systems. All Rights Reserved.
12.今後、作成した画像を用いて解析を行う場合、データと
して画像を保存します。
13.上段にあるProcessorからDisplay iamge…を選択します。
14.Set Display Specifications for: ウィンドウにある
Enhancement中、Min-max:をEntire Rangeに変更し、OK
ボタンをクリックします。(表示されている画像が暗くな
ります。)
15.上段にあるProcessorからReformatを選択し、Change
Image File Format…を選択します。
16.Set Image File Format Specificationsウィンドウにある
OKボタンをクリックします。
17.保存先のフォルダーへ遷移して、作成した画像をgeotiff
フォーマットで保存します。保存するファイル名を、セ
ンサ名+観測日時.tifとすると整理しやすくなります。
例: ASTER161026013944.tif
この場合、2016年10月26日01:39:44にASTERで観測さ
れたデータとわかります。
ASTERフォルスカラー画像作成①
15. Entire Range
に変更する
16. OKボタンをク
リックする
5

6. Copyright 2017. Japan Space Systems. All Rights Reserved.

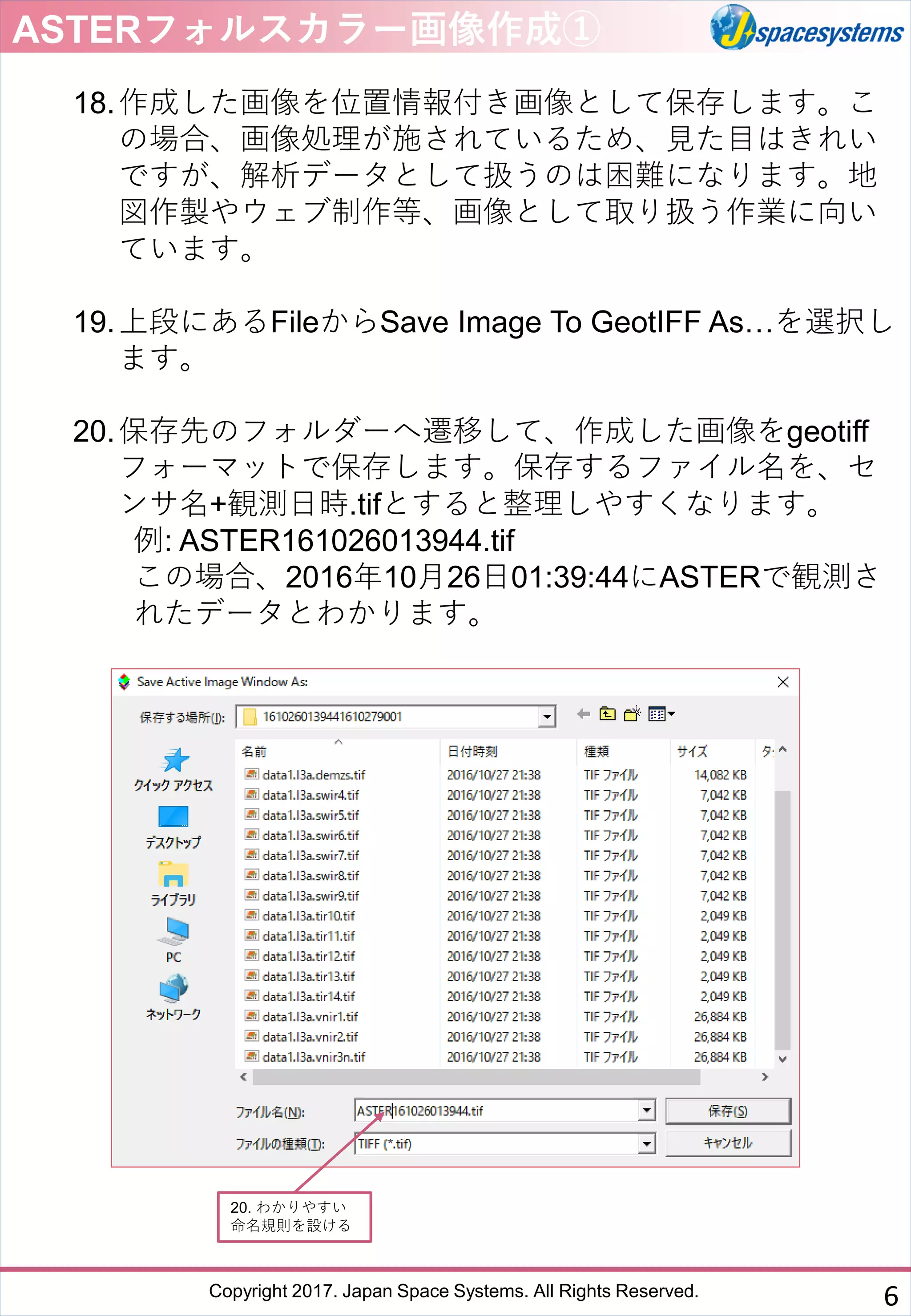

18.作成した画像を位置情報付き画像として保存します。こ
の場合、画像処理が施されているため、見た目はきれい
ですが、解析データとして扱うのは困難になります。地
図作製やウェブ制作等、画像として取り扱う作業に向い
ています。
19.上段にあるFileからSave Image To GeotIFF As…を選択し
ます。
20.保存先のフォルダーへ遷移して、作成した画像をgeotiff
フォーマットで保存します。保存するファイル名を、セ
ンサ名+観測日時.tifとすると整理しやすくなります。
例: ASTER161026013944.tif
この場合、2016年10月26日01:39:44にASTERで観測さ
れたデータとわかります。
ASTERフォルスカラー画像作成①
20. わかりやすい
命名規則を設ける
6

7. Copyright 2017. Japan Space Systems. All Rights Reserved.
➢ まめちしき
ASTERは、可視域(ヒトが認識できる色の幅)から、熱赤外ま
での領域をカバーしています。それぞれの領域で、地表から
の反射光や放射熱を観測します。
しかし、ASTERには、ヒトが青色として認識できる光を観
測することができません。このため、疑似的に色を割り当て
ます(フォルスカラー)。この時、近赤外を観測するBand3は、
植物からの強い反射光をとらえます。Band3を赤色に割り当
てることにより、植物が覆う地表(植生域)が赤く表示されま
す。このため、植生域と非植生域(植物に覆われていない地
表)を視覚的に区別することが容易になります。
ASTERフォルスカラー画像作成
ASTERの観測帯と
解析対象物を比較
した
各バンド(観測帯)と配色の違いにより、
画像の見え方が異なる
ASTERの可視近赤外から短波長赤外までのバンド(観測
帯)と緑葉と枯葉の反射スペクトルを比較した表。
Band3 (近赤外)の観測域で、葉からの強い反射をとら
えることがわかる。
7
