1. ARSITEKTUR KOMPUTER
ALU (ARITHMETIC & LOGICAL UNIT)
Oleh : Warto, Ir., M.Kom
Minggu ke : IV
E-pos : warto.rm@gmail.com
1-Jan-09
Arsitektur Komputer
1
PENDAHULUAN
• Empat metoda komputasi dasar yang dilakukan
oleh ALU komputer : penjumlahan,
pengurangan, perkalian, dan pembagian.
• Rangkaian ALU dasar terdiri atas gerbang OR,
AND, dan rangkaian full adder 1 bit.
• Rangkaian full adder 1 bit pada rangkaian ALU
dasar pada awalnya hanya melakukan
penjumlahan unsigned number.
• Pengembangan lebih lanjut pada rangkaian ALU
dasar mampu melakukan operasi pengurangan.
1-Jan-09
Arsitektur Komputer
2
1

2. RANGKAIAN ALU DASAR KOMPUTER
1-Jan-09
Arsitektur Komputer
3
Operasi Aritmatika Dasar
• Addition / Penjumlahan
• Complements
• Subtraction / Pengurangan
1-Jan-09
Arsitektur Komputer
4
2

3. Penjumlah Biner dengan 1 dan 2 operand
1-Jan-09
Arsitektur Komputer
5
Hardware for Addition and Subtraction
1-Jan-09
Arsitektur Komputer
6
3

4. Binary Complement
1-Jan-09
Arsitektur Komputer
7
Pengurangan Biner
1-Jan-09
Arsitektur Komputer
8
4

5. RANGKAIAN PERKALIAN
• Dua Buah bilangan biner dapat dikalikan
dengan metoda yang sama dengan metoda
perkalian pada bilangan desimal.
• Sebagai pengantar akan ditunjukkan operasi
perkalian konvensional dengan bilangan tak
bertanda (unsigned number).
• Sebagai contoh akan ditunjukkan operasi
perkalian untuk operand Multiplicand (M) =
1110 dan Multiplier (Q) = 1011.
1-Jan-09
Arsitektur Komputer
9
Gambaran Proses Perkalian 4 Bit
1-Jan-09
Arsitektur Komputer
10
5

6. ARRAY MULTIPLIER UNTUK BILANGAN UNSIGNED
Perkalian
bilangan
bertanda
1-Jan-09
Arsitektur Komputer
11
Unsigned Binary Multiplication
1-Jan-09
Arsitektur Komputer
12
6

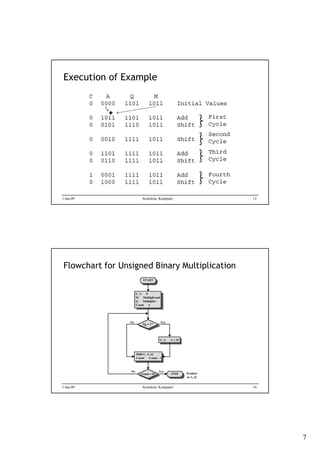

7. Execution of Example
+
1-Jan-09
Arsitektur Komputer
13
Flowchart for Unsigned Binary Multiplication
1-Jan-09
Arsitektur Komputer
14
7

8. Multiplying Negative Numbers
• This does not work!
• Solution 1
– Convert to positive if required
– Multiply as above
– If signs were different, negate answer
• Solution 2
– Booth’s algorithm
1-Jan-09
Arsitektur Komputer
15
Arsitektur Komputer
16
Booth’s Algorithm
1-Jan-09
8

9. Example of Booth’s Algorithm
1-Jan-09
Arsitektur Komputer
17
Division
• More complex than multiplication
• Negative numbers are really bad!
• Based on long division
1-Jan-09
Arsitektur Komputer
18
9

10. Division of Unsigned Binary Integers
00001101
Divisor
Partial
Remainders
Quotient
1011 10010011
1011
001110
1011
Dividend
001111
1011
100
1-Jan-09
Remainder
Arsitektur Komputer
Division Algorithm
19
start
A=0
M = Divisor
Q = Dividend
Count = n
Shift Left A,Q
A=A-M
N
Q0 = 1
Y
Q0 = 0
A=A+M
A<0
?
Count = Count - 1
N
Y
Count = 0
?
1-Jan-09
Arsitektur Komputer
Stop
20
10

11. Example
A
Q
0000
0111
Initial value
0000
1110
Shift
1101
M = 0011
Subtract
0000
1110
Restore
0001
1100
Shift
1110
Subtract
0001
1100
Restore
0011
1000
Shift
0000
Subtract
0000
1001
Set Q0 = 1
0001
0010
Shift
1110
0001
1-Jan-09
Subtract
0010
Restore
Arsitektur Komputer
21
Critical Delay Path Pada Array Multiplier
1-Jan-09
Arsitektur Komputer
22
11

12. Masalah & Pemecahan Pada Array Multiplier
• Critical Delay Path nya besar
• Untuk meningkatkan performansi multiplier
digunakan konsep pipelining
• Pipelining mampu mengurangi waktu siklus
tetapi tidak mengurangi waktu total proses
perkallian.
• Salah satu algoritma untuk mempercepat
perkalian ini adalah Booth encoding algorithm.
1-Jan-09
Arsitektur Komputer
23
Booth Encoding Algorithm
• Merupakan salah satu algoritma untuk
meningkatkan kecepatan proses perkalian
• Algoritma ini menggunakan ide dasar bahwa
proses adder-subtractor secara kecepatan dan
tingkat kesederhanaan rangkaian hampir sama
dengan adder sederhana.
• Bentuk umum algoritma ini berhubungan
dengan 3 bit pengali pada satu waktu yang
membentuk proses perkalian dua tingkat.
1-Jan-09
Arsitektur Komputer
24
12

13. Multiplying Negative Numbers
• This does not work!
• Solution 1
– Convert to positive if required
– Multiply as above
– If signs were different, negate answer
• Solution 2
– Booth’s algorithm
1-Jan-09
Arsitektur Komputer
25
1-Jan-09
Arsitektur Komputer
26
13
