1. Dispense del corso di
Architettura dei CalcolatoriArchitettura dei Calcolatori
Memorie cache

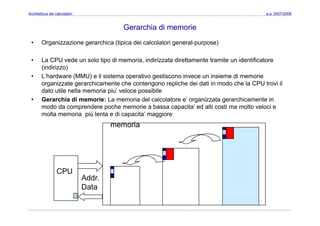

2. Architettura dei calcolatori a.a. 2007/2008
Gerarchia di memorie
• Organizzazione gerarchica (tipica dei calcolatori general-purpose)
• La CPU vede un solo tipo di memoria, indirizzata direttamente tramite un identificatoreLa CPU vede un solo tipo di memoria, indirizzata direttamente tramite un identificatore
(indirizzo)
• L’hardware (MMU) e il sistema operativo gestiscono invece un insieme di memorie
organizzate gerarchicamente che contengono repliche dei dati in modo che la CPU trovi il
dato utile nella memoria piu’ veloce possibile
• Gerarchia di memorie: La memoria del calcolatore e’ organizzata gerarchicamente in
modo da comprendere poche memorie a bassa capacita’ ed alti costi ma molto veloci e
molta memoria più lenta e di capacita’ maggioremolta memoria più lenta e di capacita’ maggiore
memoria
CPU
Addr.
Data

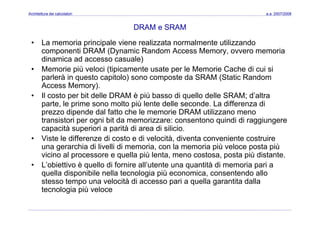

3. Architettura dei calcolatori a.a. 2007/2008
DRAM e SRAM
• La memoria principale viene realizzata normalmente utilizzando
componenti DRAM (Dynamic Random Access Memory, ovvero memoria
dinamica ad accesso casuale)d a ca ad accesso casua e)
• Memorie più veloci (tipicamente usate per le Memorie Cache di cui si
parlerà in questo capitolo) sono composte da SRAM (Static Random
Access Memory).Access Memory).
• Il costo per bit delle DRAM è più basso di quello delle SRAM; d’altra
parte, le prime sono molto più lente delle seconde. La differenza di
prezzo dipende dal fatto che le memorie DRAM utilizzano menoprezzo dipende dal fatto che le memorie DRAM utilizzano meno
transistori per ogni bit da memorizzare: consentono quindi di raggiungere
capacità superiori a parità di area di silicio.
• Viste le differenze di costo e di velocità diventa conveniente costruire• Viste le differenze di costo e di velocità, diventa conveniente costruire
una gerarchia di livelli di memoria, con la memoria più veloce posta più
vicino al processore e quella più lenta, meno costosa, posta più distante.
• L’obiettivo è quello di fornire all’utente una quantità di memoria pari a• L obiettivo è quello di fornire all utente una quantità di memoria pari a
quella disponibile nella tecnologia più economica, consentendo allo
stesso tempo una velocità di accesso pari a quella garantita dalla
tecnologia più velocetecnologia più veloce

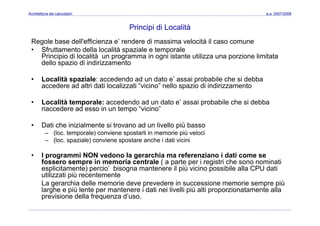

4. Architettura dei calcolatori a.a. 2007/2008
Principi di Località
Regole base dell'efficienza e’ rendere di massima velocità il caso comune
• Sfruttamento della località spaziale e temporale
Principio di località un programma in ogni istante utilizza una porzione limitata
dello spazio di indirizzamentodello spazio di indirizzamento
• Località spaziale: accedendo ad un dato e’ assai probabile che si debba
accedere ad altri dati localizzati “vicino” nello spazio di indirizzamentoaccedere ad altri dati localizzati vicino nello spazio di indirizzamento
• Località temporale: accedendo ad un dato e’ assai probabile che si debba
riaccedere ad esso in un tempo “vicino”
• Dati che inizialmente si trovano ad un livello più basso
– (loc. temporale) conviene spostarli in memorie più veloci
(l i l ) i t h i d ti i i i– (loc. spaziale) conviene spostare anche i dati vicini
• I programmi NON vedono la gerarchia ma referenziano i dati come se
fossero sempre in memoria centrale ( a parte per i registri che sono nominatip ( p p g
esplicitamente) percio’ bisogna mantenere il più vicino possibile alla CPU dati
utilizzati più recentemente
La gerarchia delle memorie deve prevedere in successione memorie sempre più
larghe e più lente per mantenere i dati nei livelli più alti proporzionatamente allalarghe e più lente per mantenere i dati nei livelli più alti proporzionatamente alla
previsione della frequenza d’uso.

5. Architettura dei calcolatori a.a. 2007/2008
Le memorie cache
(Wiki di )
• Definizione
In informatica la cache (nascondiglio deposito segreto in inglese) è un
(Wikipedia)
– In informatica, la cache (nascondiglio, deposito segreto, in inglese) è un
insieme di dati che viene memorizzato in una posizione temporanea, dalla
quale possa essere recuperato velocemente su richiesta. Le parole chiave
sono "temporanea" e "velocemente": in pratica questo significa che non c'èsono temporanea e velocemente : in pratica, questo significa che non c è
nessuna certezza che i dati si trovino nella cache, ma che convenga
comunque fare un tentativo per verificarne l'eventuale esistenza
• Funzionamento di una cache
– Una cache è associata ad una memoria "principale", in cui risiedono i dati.Una cache è associata ad una memoria principale , in cui risiedono i dati.
Essa è tipicamente di capienza inferiore rispetto alla memoria principale, ma
il suo utilizzo è più conveniente in termini di tempo di accesso e/o carico sul
sistema. Quando è necessario l'accesso ad un dato, questo dato viene prima, q p
cercato in essa. Se è presente e valido, viene utilizzata la copia presente.
Viceversa, viene recuperato dalla memoria principale, e memorizzato, nel
caso possa servire successivamente.

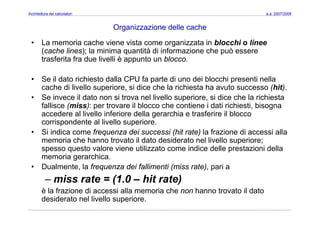

6. Architettura dei calcolatori a.a. 2007/2008
Organizzazione delle cache
• La memoria cache viene vista come organizzata in blocchi o linee
(cache lines); la minima quantità di informazione che può essere
trasferita fra due livelli è appunto un blocco.as e a a due e è appu o u b occo
• Se il dato richiesto dalla CPU fa parte di uno dei blocchi presenti nella
cache di livello superiore si dice che la richiesta ha avuto successo (hit)cache di livello superiore, si dice che la richiesta ha avuto successo (hit).
• Se invece il dato non si trova nel livello superiore, si dice che la richiesta
fallisce (miss): per trovare il blocco che contiene i dati richiesti, bisogna
accedere al livello inferiore della gerarchia e trasferire il bloccoaccedere al livello inferiore della gerarchia e trasferire il blocco
corrispondente al livello superiore.
• Si indica come frequenza dei successi (hit rate) la frazione di accessi alla
i h h t t il d t d id t l li ll imemoria che hanno trovato il dato desiderato nel livello superiore;
spesso questo valore viene utilizzato come indice delle prestazioni della
memoria gerarchica.
D l t l f d i f lli ti ( i t ) i• Dualmente, la frequenza dei fallimenti (miss rate), pari a
– miss rate = (1.0 – hit rate)
è la frazione di accessi alla memoria che non hanno trovato il datoè la frazione di accessi alla memoria che non hanno trovato il dato
desiderato nel livello superiore.

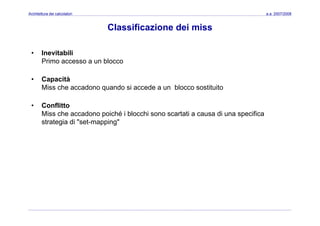

7. Architettura dei calcolatori a.a. 2007/2008
Classificazione dei miss
• Inevitabili
Primo accesso a un bloccoPrimo accesso a un blocco
• Capacità
Miss che accadono quando si accede a un blocco sostituitoMiss che accadono quando si accede a un blocco sostituito
• Conflitto
Miss che accadono poiché i blocchi sono scartati a causa di una specificaMiss che accadono poiché i blocchi sono scartati a causa di una specifica
strategia di "set-mapping"

8. Architettura dei calcolatori a.a. 2007/2008

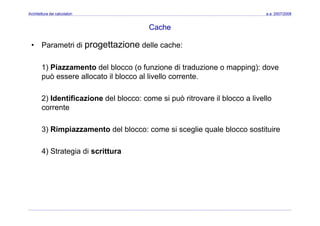

Cache
• Parametri di progettazione delle cache:
1) Piazzamento del blocco (o funzione di traduzione o mapping): dove
può essere allocato il blocco al livello corrente.
2) Identificazione del blocco: come si può ritrovare il blocco a livello
corrente
3) Rimpiazzamento del blocco: come si sceglie quale blocco sostituire
4) Strategia di scrittura

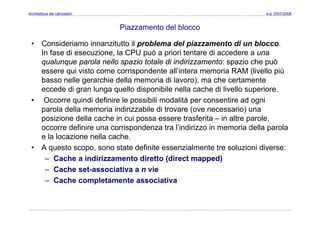

9. Architettura dei calcolatori a.a. 2007/2008
Piazzamento del blocco
• Consideriamo innanzitutto il problema del piazzamento di un blocco.
In fase di esecuzione, la CPU può a priori tentare di accedere a una
qualunque parola nello spazio totale di indirizzamento: spazio che puòqualunque parola nello spazio totale di indirizzamento: spazio che può
essere qui visto come corrispondente all’intera memoria RAM (livello più
basso nelle gerarchie della memoria di lavoro), ma che certamente
d di l ll di ibil ll h di li ll ieccede di gran lunga quello disponibile nella cache di livello superiore.
• Occorre quindi definire le possibili modalità per consentire ad ogni
parola della memoria indirizzabile di trovare (ove necessario) unap ( )
posizione della cache in cui possa essere trasferita – in altre parole,
occorre definire una corrispondenza tra l’indirizzo in memoria della parola
e la locazione nella cache.e la locazione nella cache.
• A questo scopo, sono state definite essenzialmente tre soluzioni diverse:
– Cache a indirizzamento diretto (direct mapped)
– Cache set-associativa a n vie
– Cache completamente associativa

10. Architettura dei calcolatori a.a. 2007/2008

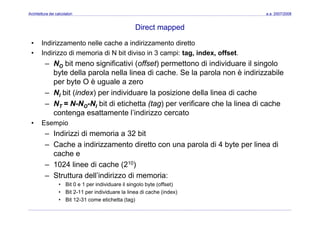

Direct mapped
• Indirizzamento nelle cache a indirizzamento diretto
• Indirizzo di memoria di N bit diviso in 3 campi: tag, index, offset.
N bit i ifi ti i ( ff t) tt di i di id il i l– NO bit meno significativi (offset) permettono di individuare il singolo
byte della parola nella linea di cache. Se la parola non è indirizzabile
per byte O è uguale a zero
– NI bit (index) per individuare la posizione della linea di cache
– NT = N-NO-NI bit di etichetta (tag) per verificare che la linea di cache
contenga esattamente l’indirizzo cercatocontenga esattamente l indirizzo cercato
• Esempio
– Indirizzi di memoria a 32 bit
– Cache a indirizzamento diretto con una parola di 4 byte per linea di
cache e
1024 linee di cache (210)– 1024 linee di cache (210)
– Struttura dell’indirizzo di memoria:
• Bit 0 e 1 per individuare il singolo byte (offset)
• Bit 2-11 per individuare la linea di cache (index)
• Bit 12-31 come etichetta (tag)

11. Architettura dei calcolatori a.a. 2007/2008

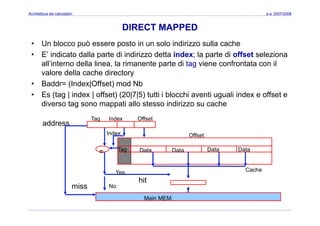

DIRECT MAPPED
• Un blocco può essere posto in un solo indirizzo sulla cache
• E’ indicato dalla parte di indirizzo detta index; la parte di offset seleziona
ll’i t d ll li l i t t di t i f t t ilall’interno della linea, la rimanente parte di tag viene confrontata con il
valore della cache directory
• Baddr= (Index|Offset) mod Nb( | )
• Es (tag | index | offset) (20|7|5) tutti i blocchi aventi uguali index e offset e
diverso tag sono mappati allo stesso indirizzo su cache
Tag Index Offset
OffsetIndex
address
Tag DataData Data Data= Data
Yes
No
Cache
miss
hit
Main MEM.

12. Architettura dei calcolatori a.a. 2007/2008

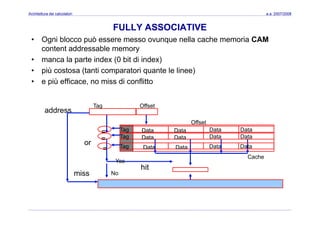

FULLY ASSOCIATIVE
• Ogni blocco può essere messo ovunque nella cache memoria CAM
content addressable memory
• manca la parte index (0 bit di index)manca la parte index (0 bit di index)
• più costosa (tanti comparatori quante le linee)
• e più efficace, no miss di conflitto
Tag Offset
address
Tag Data
Offset
Data Data Data= Data
Tag DataData Data Data= Data
g DataData Data
Yes
Cache
=
Tag DataData Data Data= Data
or
Nomiss
hit

13. Architettura dei calcolatori a.a. 2007/2008
SET ASSOCIATIVE (n-way)
• Ogni blocco può essere messo solo in un insieme di fissati n blocchi
nella cache;
l h ’ di i i bl hi/ t i di ti d i bit di i d (i d i• la cache e’ divisa in nblocchi/n set indicati dai bit di index (index minore
che nel direct mapped). Ogni set e’ acceduto in modo direct mapped.
• Ogni blocco nel set e’ acceduto in modo fully associative, richiede ng y ,
comparatori;
Tag Index Offset
address
Tag Data
OffsetIndex
Data Data Data= Data
address
tTag DataData Data Data
Yes
Cache
= Data
Tag DataData Data Data= Data set
Nomiss
hit

14. Architettura dei calcolatori a.a. 2007/2008

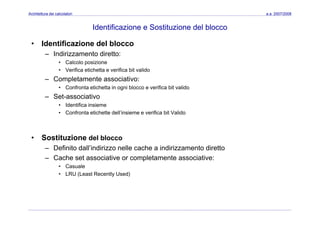

Identificazione e Sostituzione del blocco
• Identificazione del blocco
– Indirizzamento diretto:
• Calcolo posizione• Calcolo posizione
• Verifica etichetta e verifica bit valido
– Completamente associativo:
• Confronta etichetta in ogni blocco e verifica bit valido• Confronta etichetta in ogni blocco e verifica bit valido
– Set-associativo
• Identifica insieme
• Confronta etichette dell’insieme e verifica bit Valido• Confronta etichette dell insieme e verifica bit Valido
• Sostituzione del bloccoSostituzione del blocco
– Definito dall’indirizzo nelle cache a indirizzamento diretto
– Cache set associative or completamente associative:
C• Casuale
• LRU (Least Recently Used)

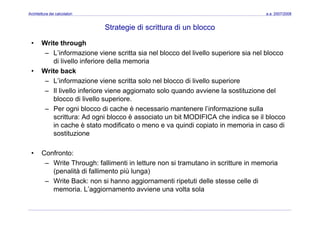

15. Architettura dei calcolatori a.a. 2007/2008
Strategie di scrittura di un blocco
• Write through
– L’informazione viene scritta sia nel blocco del livello superiore sia nel blocco
di livello inferiore della memoriadi livello inferiore della memoria
• Write back
– L’informazione viene scritta solo nel blocco di livello superiore
– Il livello inferiore viene aggiornato solo quando avviene la sostituzione del
blocco di livello superiore.
– Per ogni blocco di cache è necessario mantenere l’informazione sulla
scrittura: Ad ogni blocco è associato un bit MODIFICA che indica se il blocco
in cache è stato modificato o meno e va quindi copiato in memoria in caso di
sostituzione
• Confronto:
– Write Through: fallimenti in letture non si tramutano in scritture in memoriaWrite Through: fallimenti in letture non si tramutano in scritture in memoria
(penalità di fallimento più lunga)
– Write Back: non si hanno aggiornamenti ripetuti delle stesse celle di
memoria L’aggiornamento avviene una volta solamemoria. L aggiornamento avviene una volta sola

16. Architettura dei calcolatori a.a. 2007/2008
Esercizio
• Esercizio : Un processore a 16 bit di dati e 24 bit di indirizzo ha una cache direct mapped
di 16KByte. Ogni linea della cache ha lunghezza 2 PAROLE. Si deve:
• 1)Scrivere le dimensioni di tag, index e offset.) g
• 2)Si supponga che la cache sia inizialmente vuota e che debbano essere letti in sequenza i
dati A,B,C,D,E,F,G,H i cui indirizzi in memoria sono indicati in tabella.
• Dato Indirizzo a) Indicare quali dati provocano una sostituzione di un dato in cache e che
dato viene sostituito
• b) Indicare (possibilmente con uno schema) quali dati saranno in cache alla fine e in che
posizione della cache.
• c) Indicare quali dati generano una miss (indicando se di tipo obbligatorio)e quali una hit.
• A 000000H
• B 000001H
• C 000030H
• D 004000H
• E 004003H
• F 000002H
• G FF8033H
• H 000031H

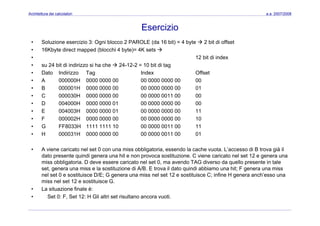

17. Architettura dei calcolatori a.a. 2007/2008
Esercizio
• Soluzione esercizio 3: Ogni blocco 2 PAROLE (da 16 bit) = 4 byte 2 bit di offset
• 16Kbyte direct mapped (blocchi 4 byte)= 4K sets
• 12 bit di index
• su 24 bit di indirizzo si ha che 24-12-2 = 10 bit di tag
• Dato Indirizzo Tag Index Offset
• A 000000H 0000 0000 00 00 0000 0000 00 00
B 000001H 0000 0000 00 00 0000 0000 00 01• B 000001H 0000 0000 00 00 0000 0000 00 01
• C 000030H 0000 0000 00 00 0000 0011 00 00
• D 004000H 0000 0000 01 00 0000 0000 00 00
• E 004003H 0000 0000 01 00 0000 0000 00 11
• F 000002H 0000 0000 00 00 0000 0000 00 10
• G FF8033H 1111 1111 10 00 0000 0011 00 11
• H 000031H 0000 0000 00 00 0000 0011 00 01
• A viene caricato nel set 0 con una miss obbligatoria, essendo la cache vuota. L’accesso di B trova già il
dato presente quindi genera una hit e non provoca sostituzione. C viene caricato nel set 12 e genera una
miss obbligatoria. D deve essere caricato nel set 0, ma avendo TAG diverso da quello presente in taleg , q p
set, genera una miss e la sostituzione di A/B. E trova il dato quindi abbiamo una hit; F genera una miss
nel set 0 e sostituisce D/E; G genera una miss nel set 12 e sostituisce C; infine H genera anch’esso una
miss nel set 12 e sostituisce G.
• La situazione finale è:La situazione finale è:
• Set 0: F, Set 12: H Gli altri set risultano ancora vuoti.
