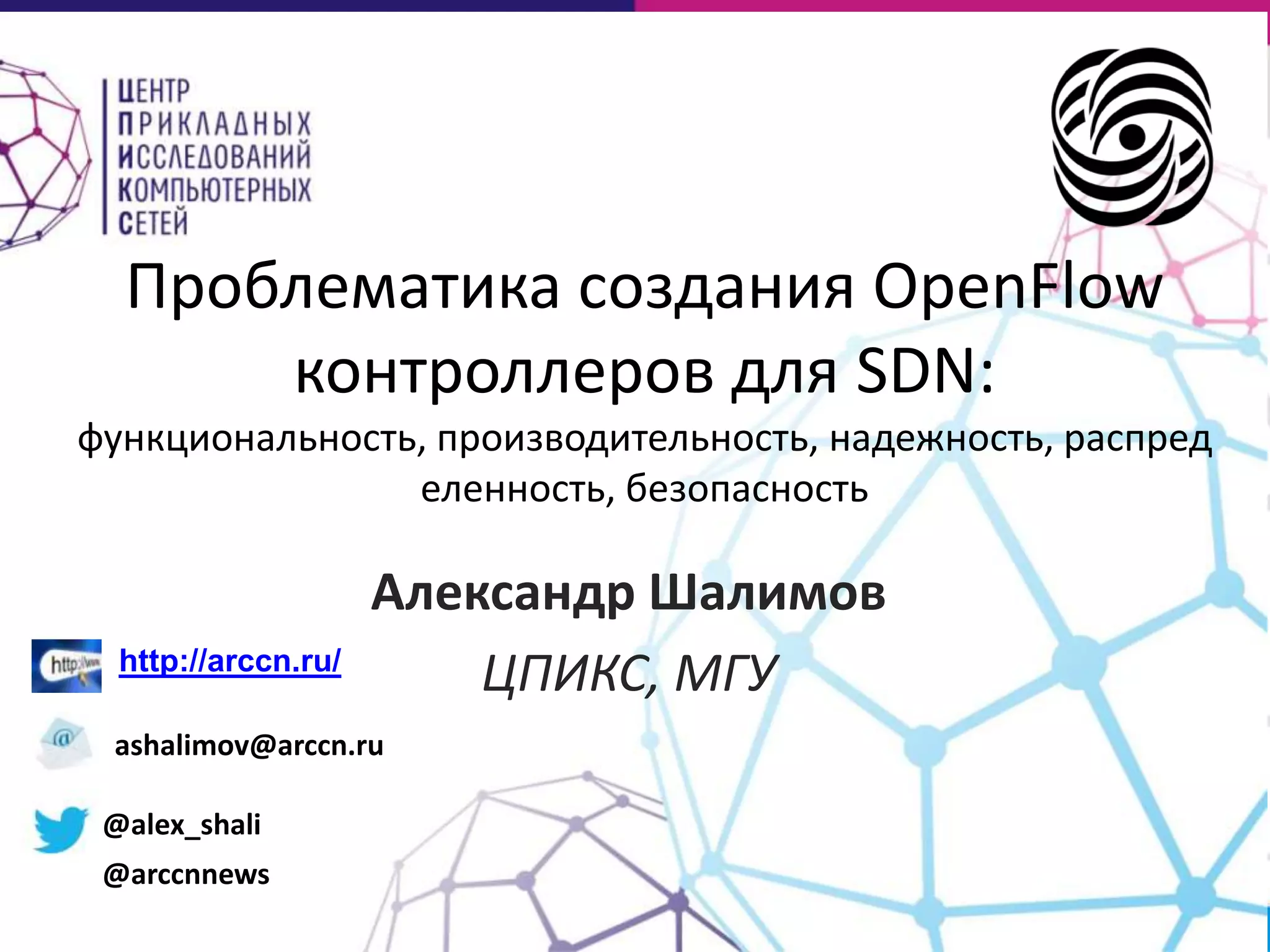

- 1. Проблематика создания OpenFlow контроллеровдля SDN: функциональность, производительность, надежность, распред еленность, безопасность http://arccn.ru/ Александр Шалимов ЦПИКС, МГУ ashalimov@arccn.ru @alex_shali @arccnnews

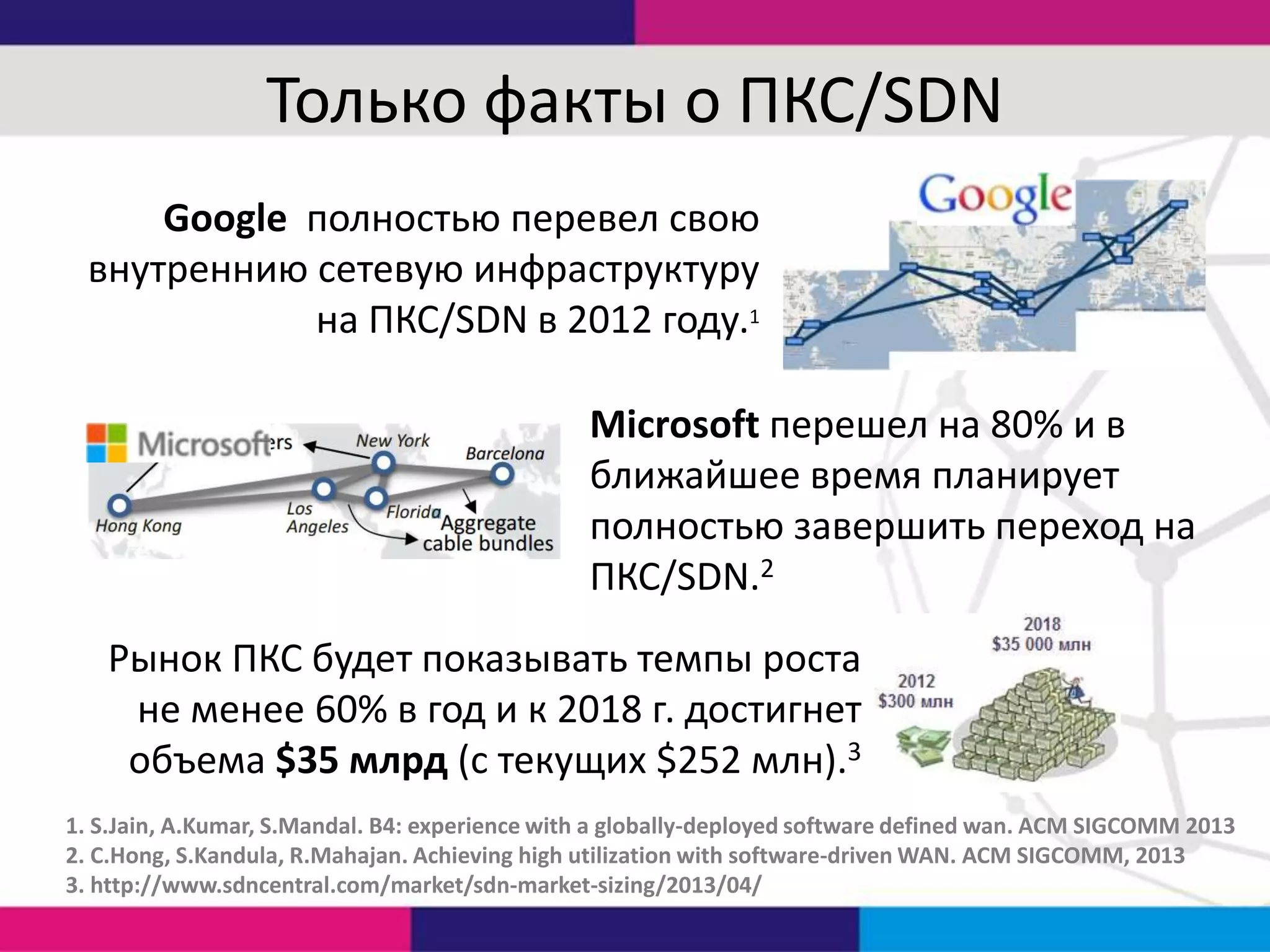

- 2. Только факты оПКС/SDN Google полностью перевел свою внутреннию сетевую инфраструктуру на ПКС/SDN в 2012 году.1 Microsoft перешел на 80% и в ближайшее время планирует полностью завершить переход на ПКС/SDN.2 Рынок ПКС будет показывать темпы роста не менее 60% в год и к 2018 г. достигнет объема $35 млрд (с текущих $252 млн).3 1. S.Jain, A.Kumar, S.Mandal. B4: experience with a globally-deployed software defined wan. ACM SIGCOMM 2013 2. C.Hong, S.Kandula, R.Mahajan. Achieving high utilization with software-driven WAN. ACM SIGCOMM, 2013 3. http://www.sdncentral.com/market/sdn-market-sizing/2013/04/

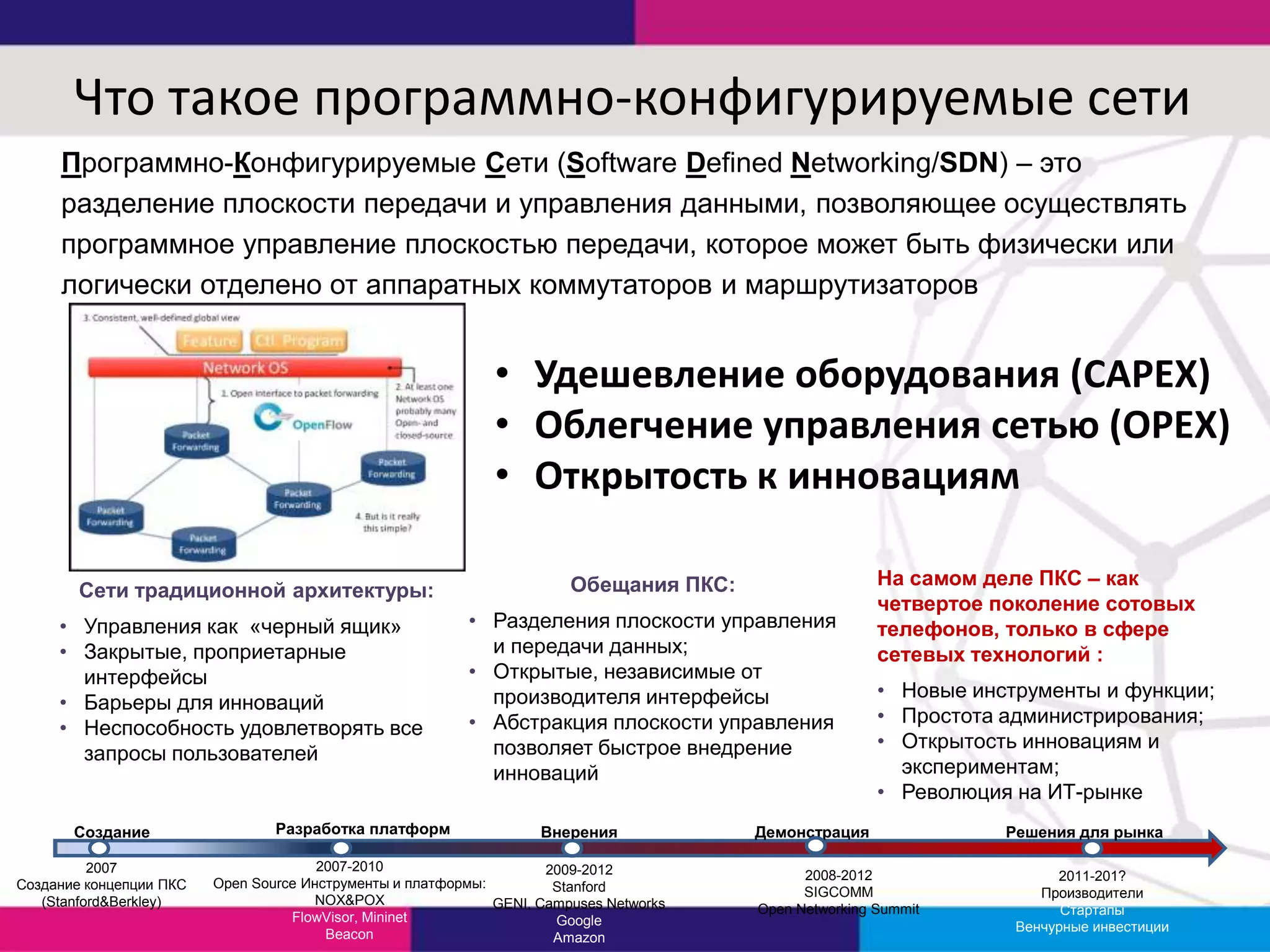

- 3. Что такое программно-конфигурируемыесети Программно-Конфигурируемые Сети (Software Defined Networking/SDN) – это разделение плоскости передачи и управления данными, позволяющее осуществлять программное управление плоскостью передачи, которое может быть физически или логически отделено от аппаратных коммутаторов и маршрутизаторов • Удешевление оборудования (CAPEX) • Облегчение управления сетью (OPEX) • Открытость к инновациям Сети традиционной архитектуры: • Управления как «черный ящик» • Закрытые, проприетарные интерфейсы • Барьеры для инноваций • Неспособность удовлетворять все запросы пользователей Создание 2007 Создание концепции ПКС (Stanford&Berkley) Разработка платформ Обещания ПКС: • Разделения плоскости управления и передачи данных; • Открытые, независимые от производителя интерфейсы • Абстракция плоскости управления позволяет быстрое внедрение инноваций Внерения 2007-2010 2009-2012 Open Source Инструменты и платформы: Stanford NOX&POX GENI, Campuses Networks FlowVisor, Mininet Google Beacon Amazon На самом деле ПКС – как четвертое поколение сотовых телефонов, только в сфере сетевых технологий : • Новые инструменты и функции; • Простота администрирования; • Открытость инновациям и экспериментам; • Революция на ИТ-рынке Демонстрация 2008-2012 SIGCOMM Open Networking Summit Решения для рынка 2011-201? Производители Стартапы Венчурные инвестиции

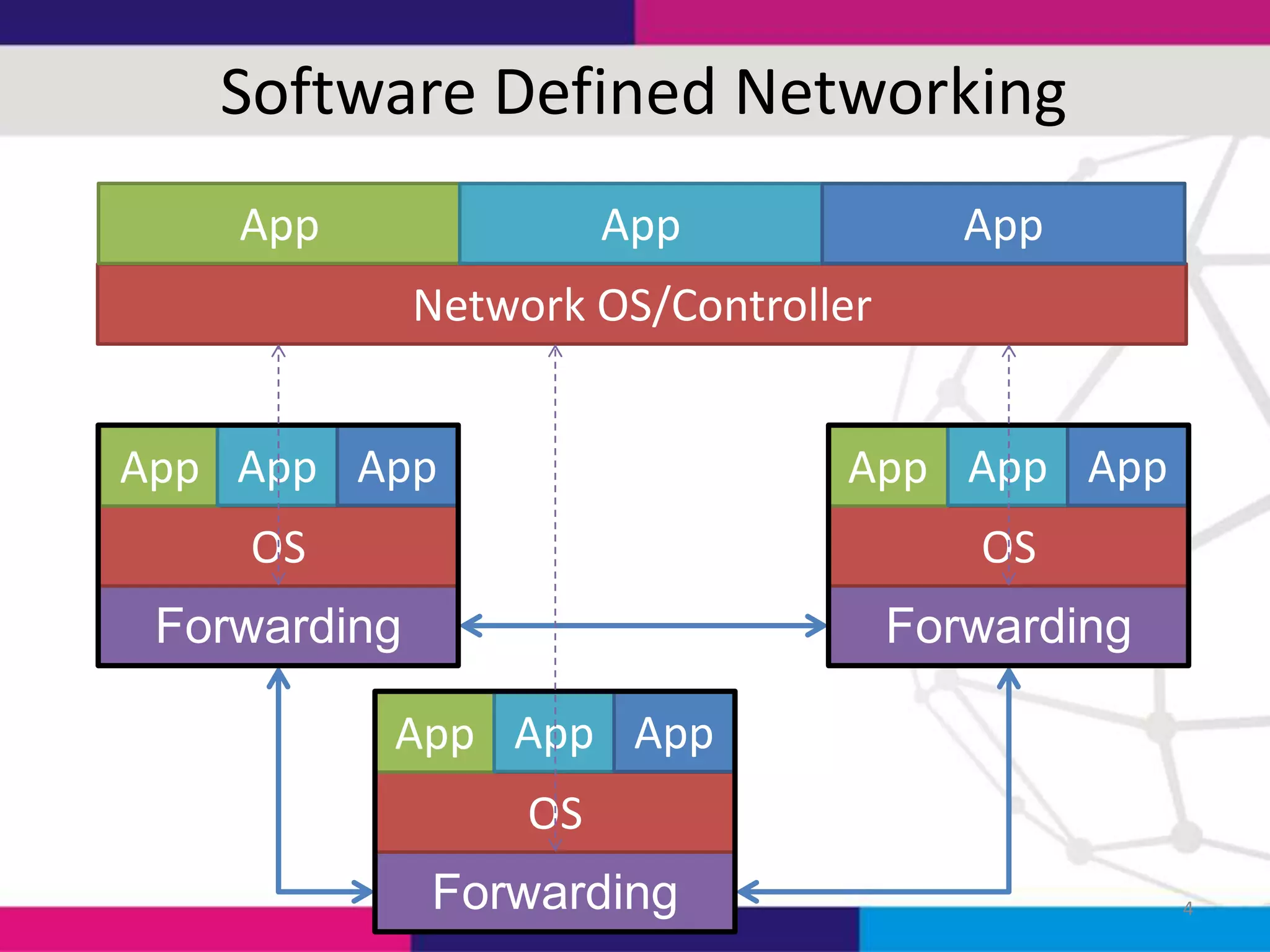

- 4. Software Defined Networking App App App NetworkOS/Controller App App App App App App OS OS Forwarding Forwarding App App App OS Forwarding 4

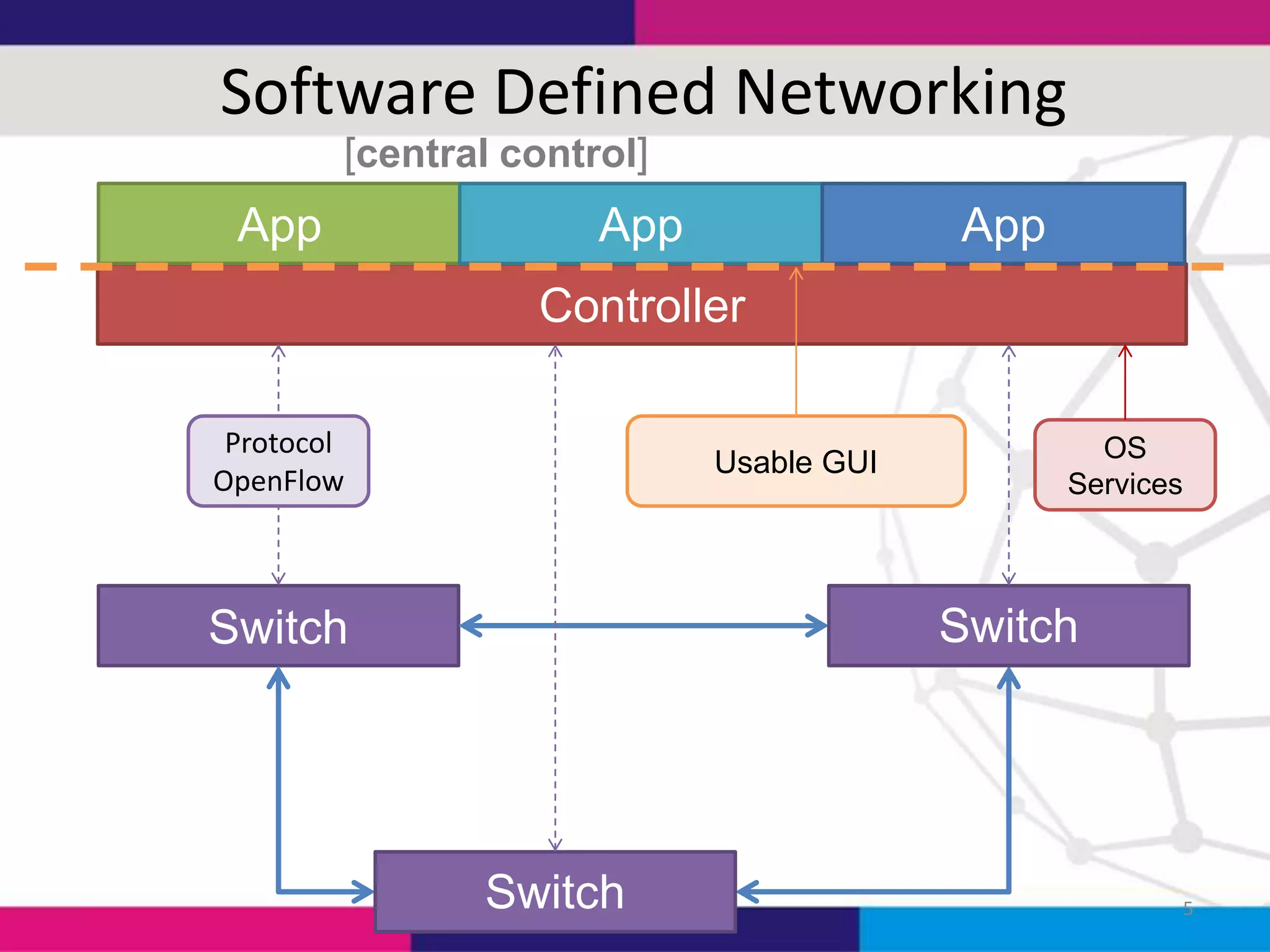

- 5. Software Defined Networking [centralcontrol] App App App Controller Protocol OpenFlow Usable GUI OS Services Switch Switch Switch 5

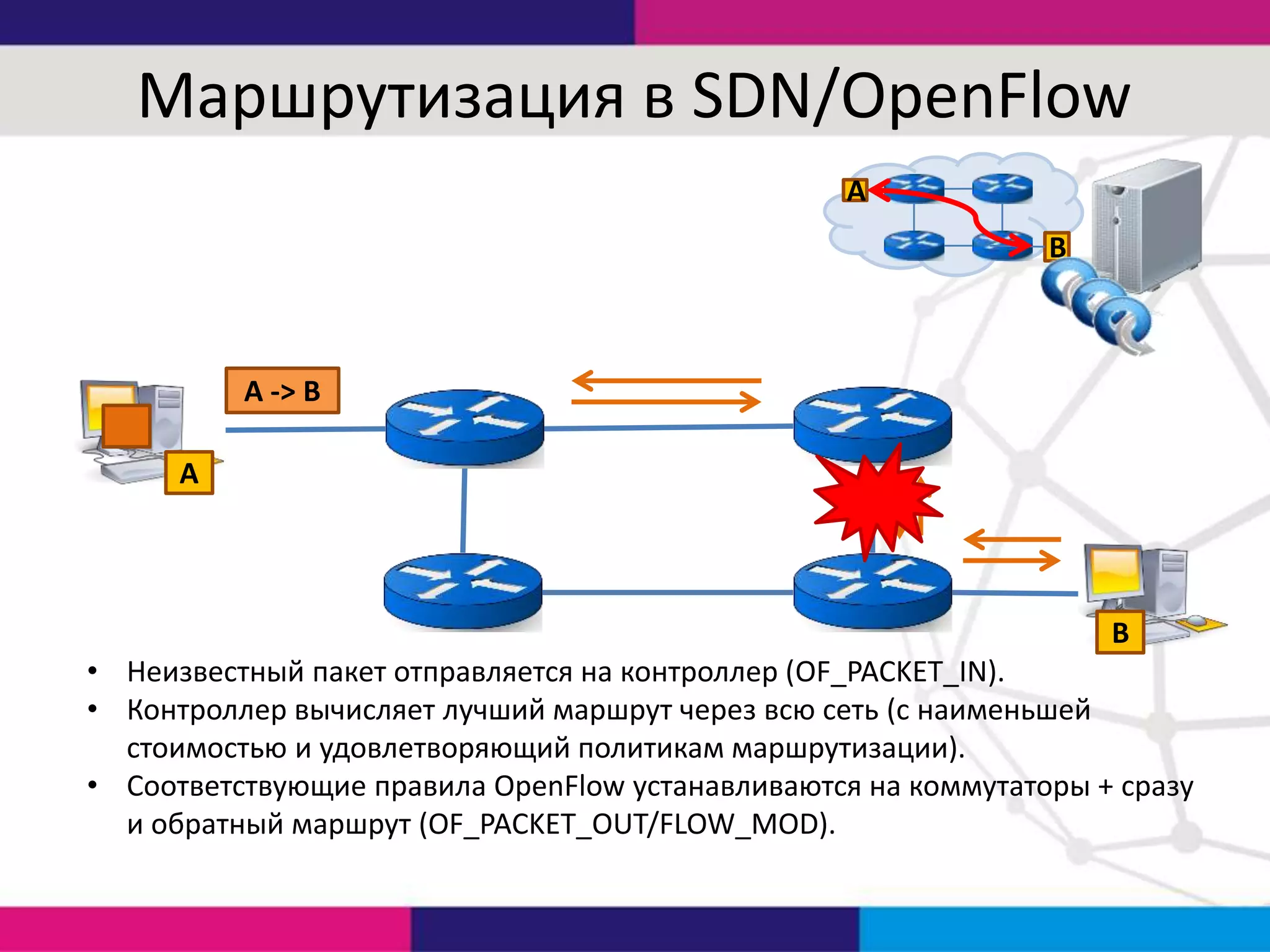

- 6. Маршрутизация в SDN/OpenFlow A B A-> B A B • Неизвестный пакет отправляется на контроллер (OF_PACKET_IN). • Контроллер вычисляет лучший маршрут через всю сеть (с наименьшей стоимостью и удовлетворяющий политикам маршрутизации). • Соответствующие правила OpenFlow устанавливаются на коммутаторы + сразу и обратный маршрут (OF_PACKET_OUT/FLOW_MOD).

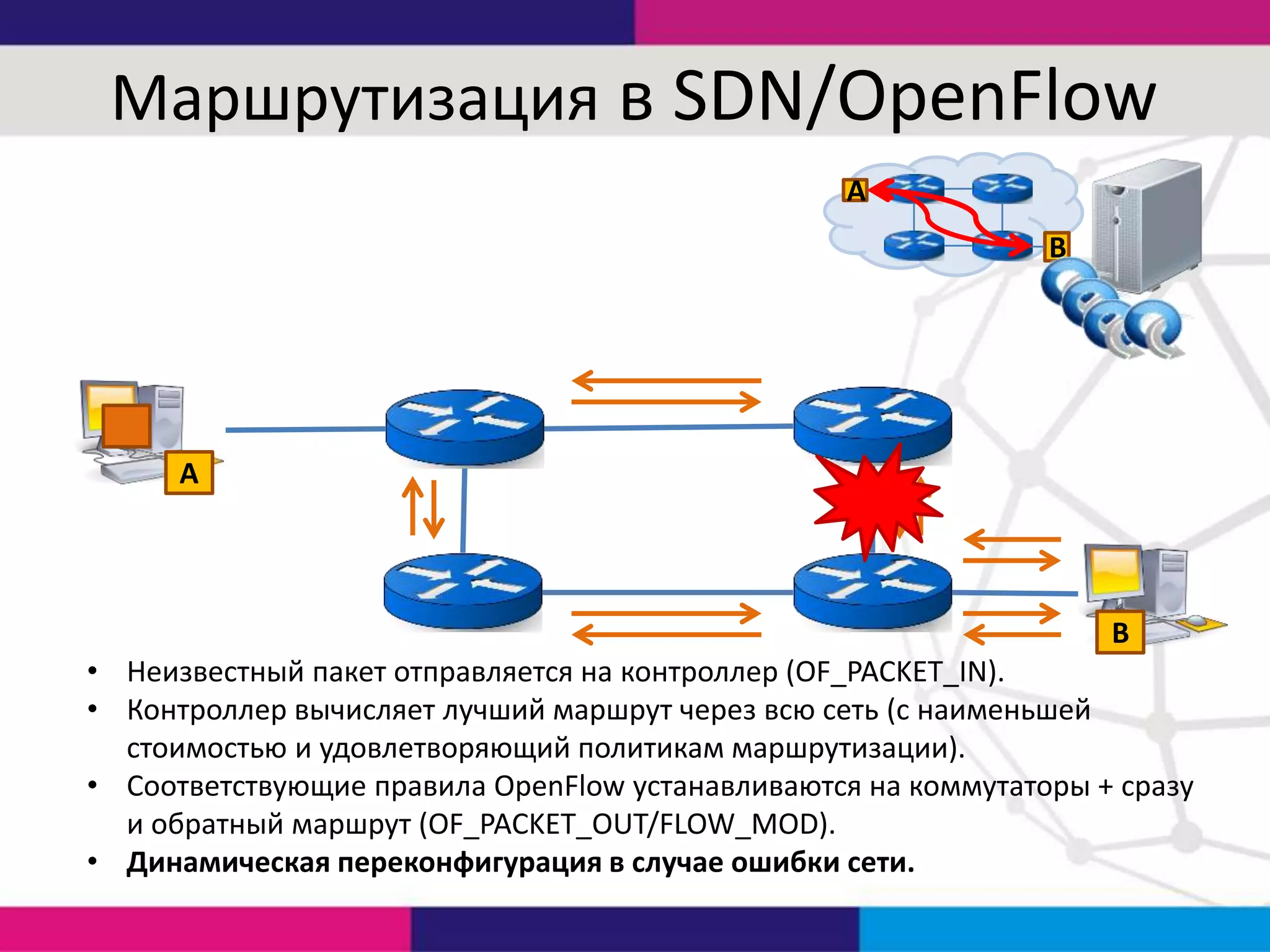

- 7. Маршрутизация в SDN/OpenFlow A B A B •Неизвестный пакет отправляется на контроллер (OF_PACKET_IN). • Контроллер вычисляет лучший маршрут через всю сеть (с наименьшей стоимостью и удовлетворяющий политикам маршрутизации). • Соответствующие правила OpenFlow устанавливаются на коммутаторы + сразу и обратный маршрут (OF_PACKET_OUT/FLOW_MOD). • Динамическая переконфигурация в случае ошибки сети.

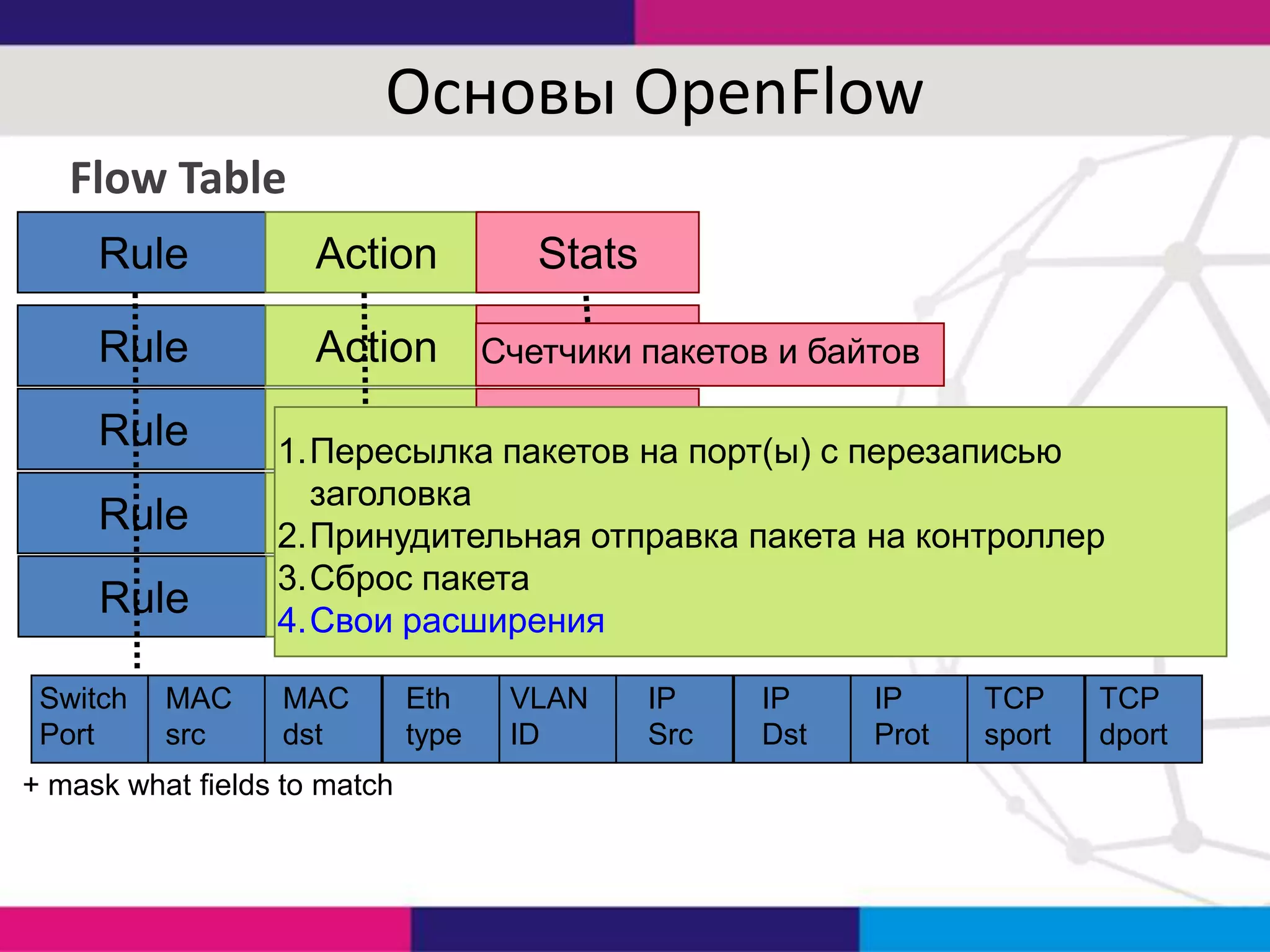

- 8. Основы OpenFlow Flow Table Rule Action Rule ActionСчетчики пакетов и байтов Stats Rule Rule Rule Switch Port MAC src Action Stats Stats 1.Пересылка пакетов на порт(ы) с перезаписью заголовка Action Stats 2.Принудительная отправка пакета на контроллер 3.Сброс пакета Action Stats 4.Свои расширения MAC dst + mask what fields to match Eth type VLAN ID IP Src IP Dst IP Prot TCP sport TCP dport

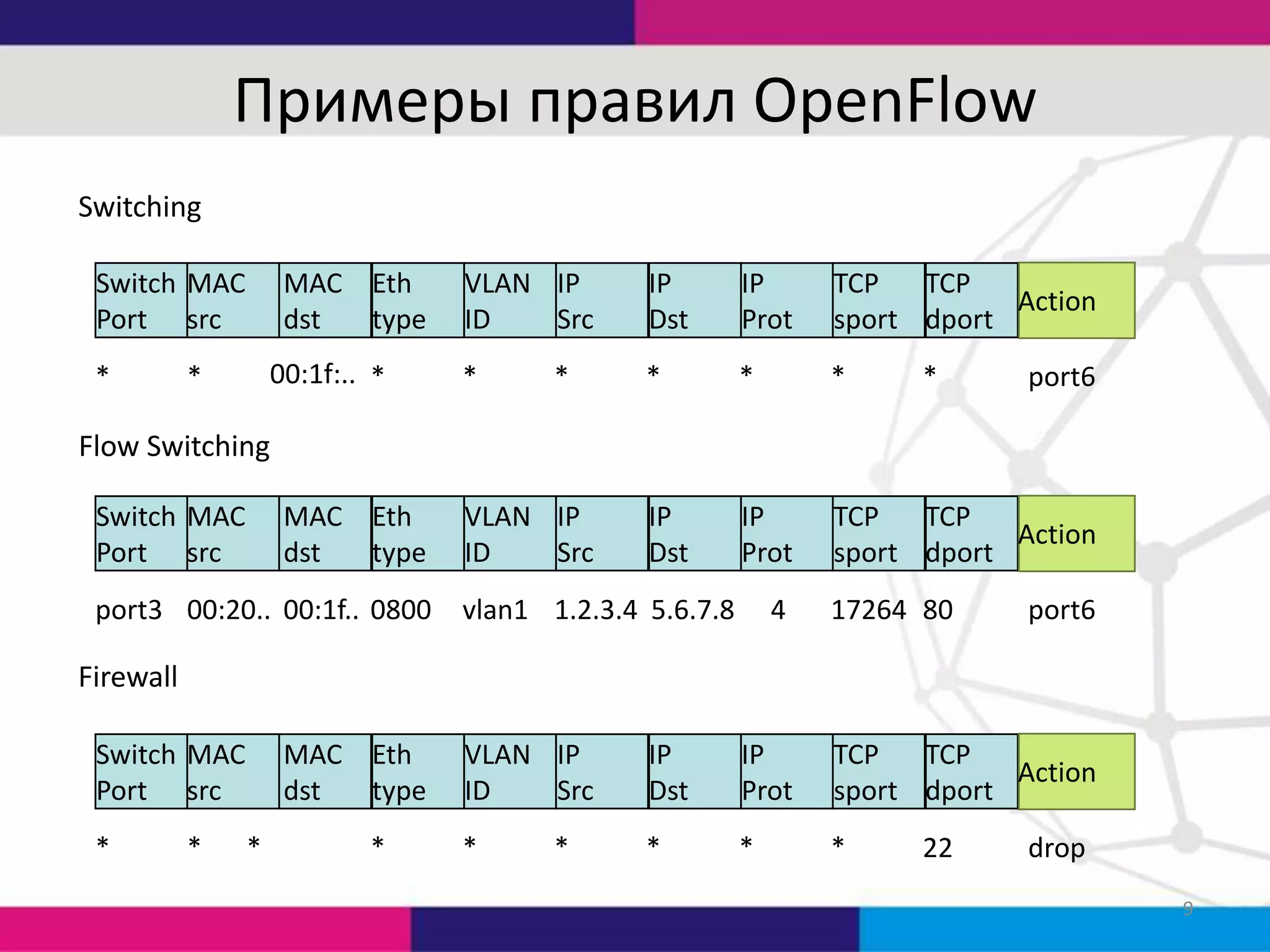

- 9. Примеры правил OpenFlow Switching SwitchMAC Port src * MAC Eth dst type 00:1f:.. * * VLAN IP ID Src IP Dst IP Prot TCP TCP Action sport dport * * * * IP Dst IP Prot TCP TCP Action sport dport * * port6 Flow Switching Switch MAC Port src MAC Eth dst type port3 00:20.. 00:1f.. 0800 VLAN IP ID Src vlan1 1.2.3.4 5.6.7.8 4 17264 80 port6 Firewall Switch MAC Port src * * MAC Eth dst type * * VLAN IP ID Src IP Dst IP Prot TCP TCP Action sport dport * * * * * 22 drop 9

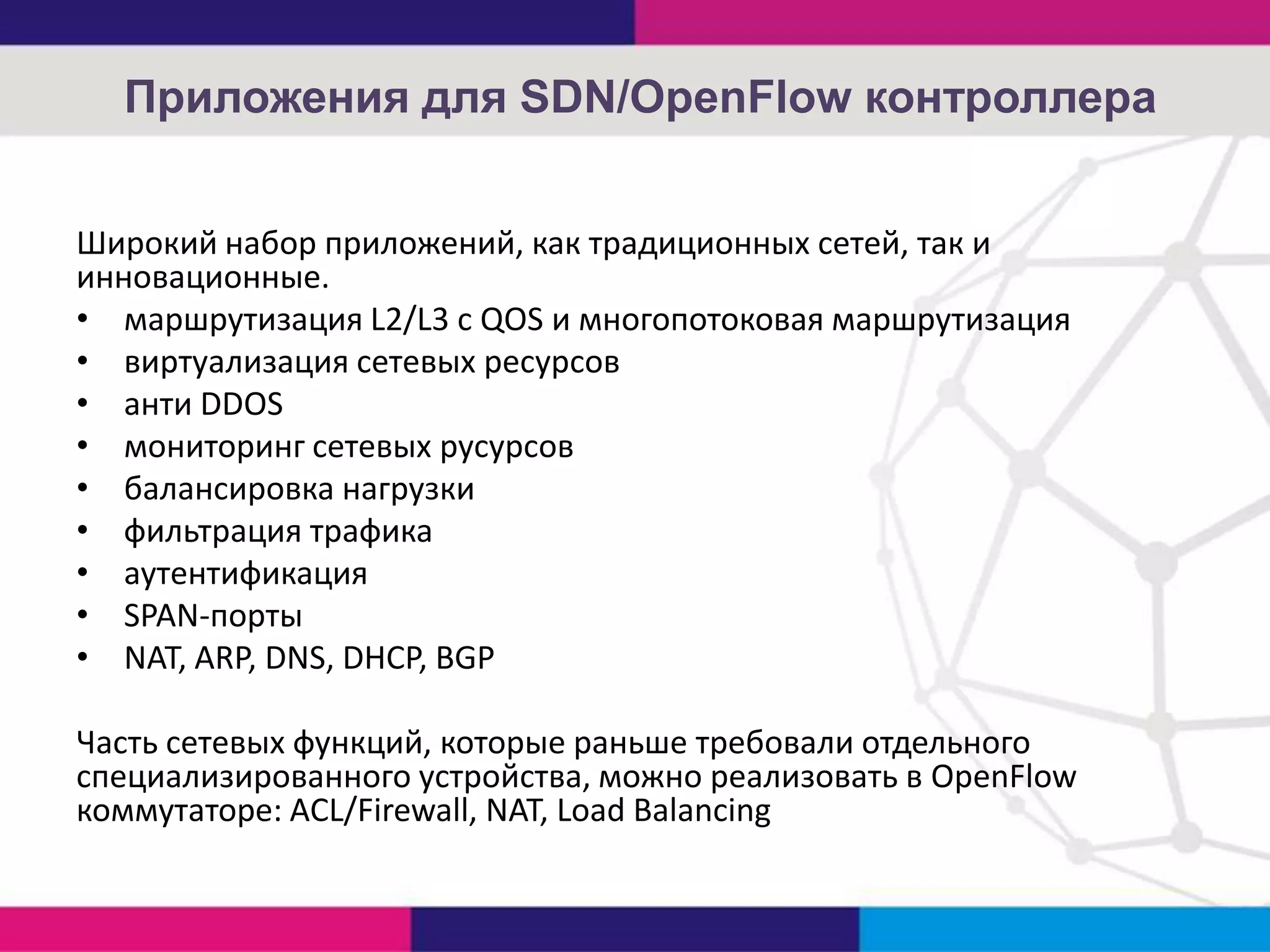

- 10. Приложения для SDN/OpenFlowконтроллера Широкий набор приложений, как традиционных сетей, так и инновационные. • маршрутизация L2/L3 с QOS и многопотоковая маршрутизация • виртуализация сетевых ресурсов • анти DDOS • мониторинг сетевых русурсов • балансировка нагрузки • фильтрация трафика • аутентификация • SPAN-порты • NAT, ARP, DNS, DHCP, BGP Часть сетевых функций, которые раньше требовали отдельного специализированного устройства, можно реализовать в OpenFlow коммутаторе: ACL/Firewall, NAT, Load Balancing

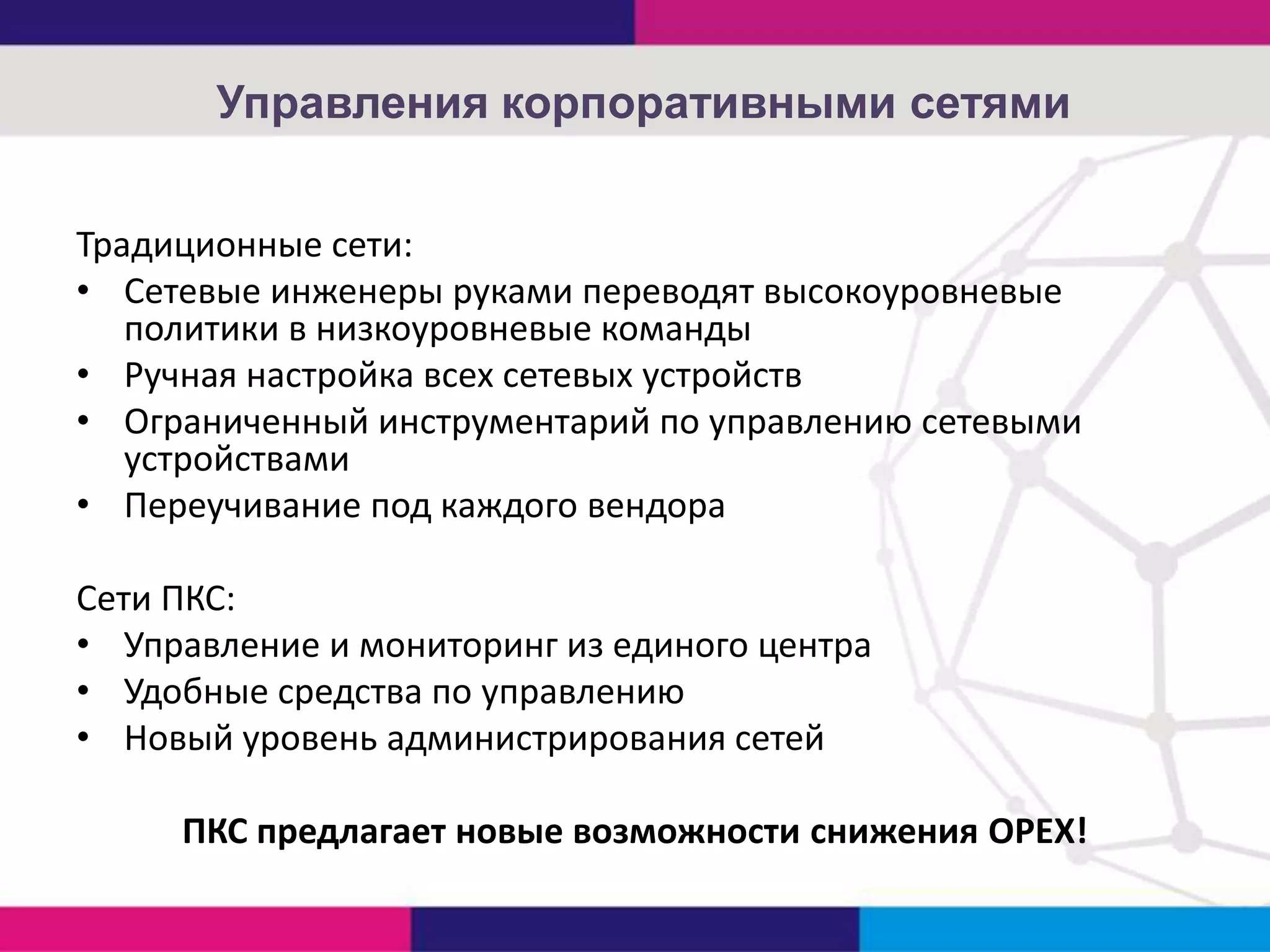

- 11. Управления корпоративными сетями Традиционныесети: • Сетевые инженеры руками переводят высокоуровневые политики в низкоуровневые команды • Ручная настройка всех сетевых устройств • Ограниченный инструментарий по управлению сетевыми устройствами • Переучивание под каждого вендора Сети ПКС: • Управление и мониторинг из единого центра • Удобные средства по управлению • Новый уровень администрирования сетей ПКС предлагает новые возможности снижения OPEX!
- 12.

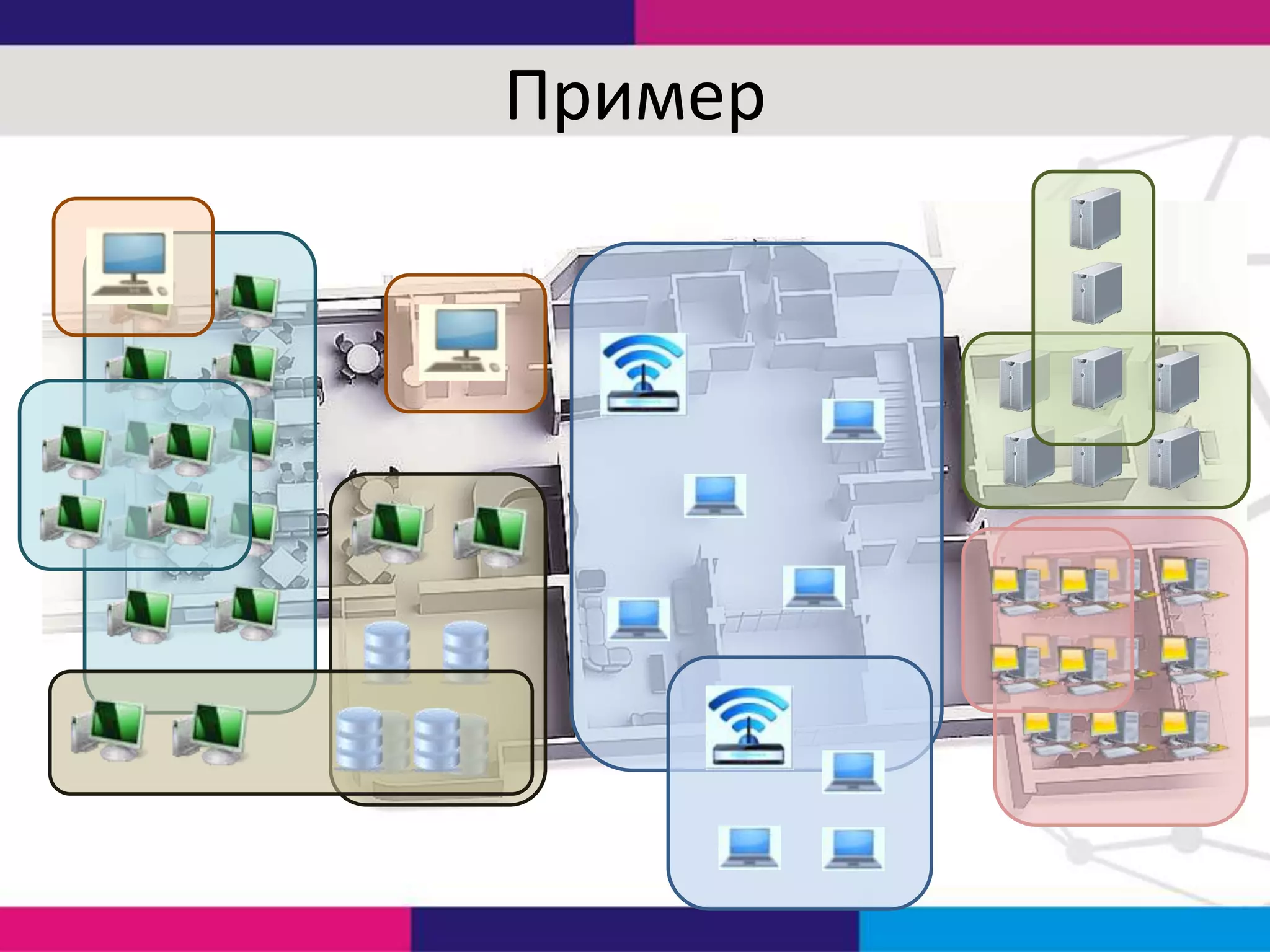

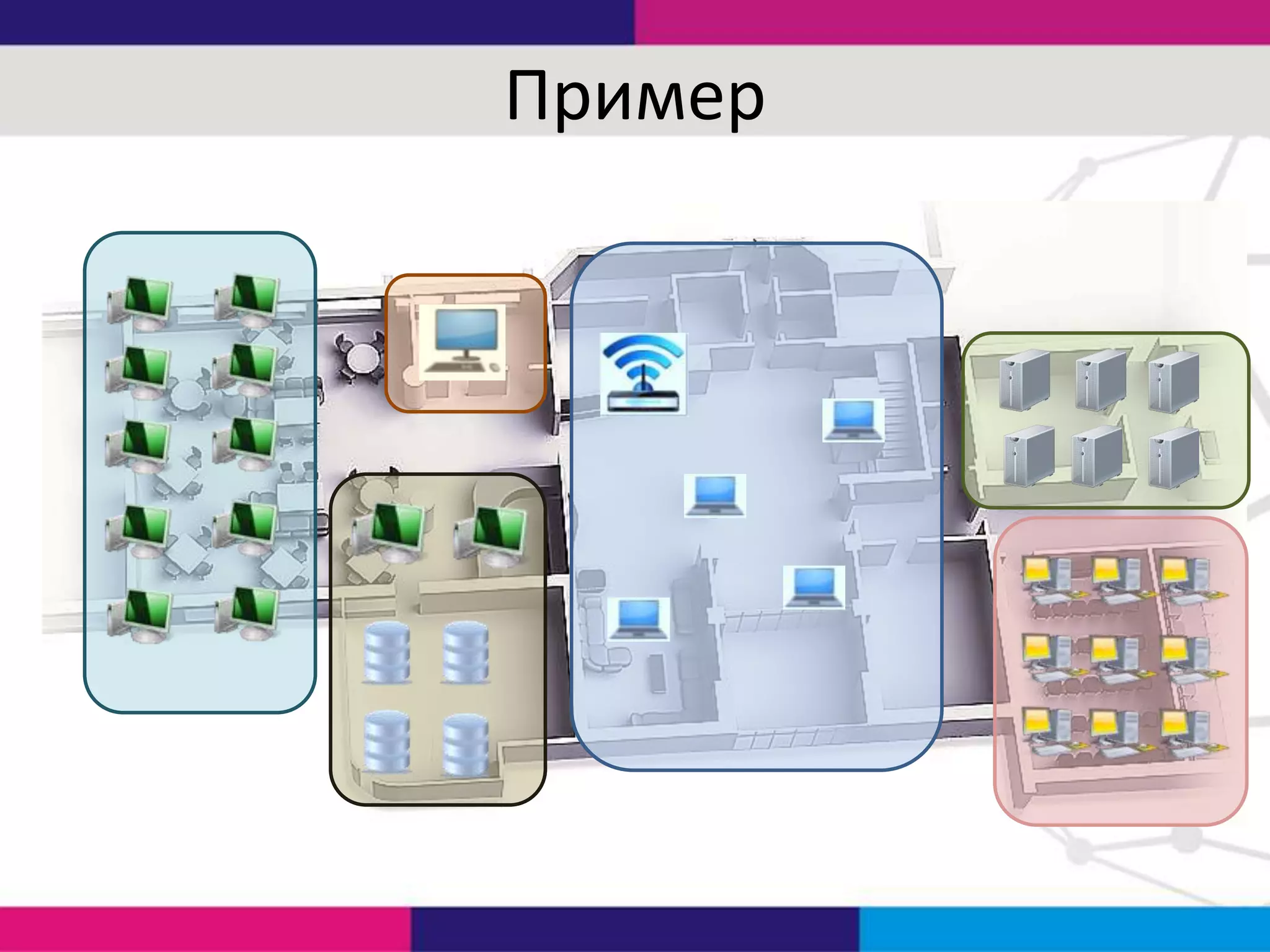

- 13.

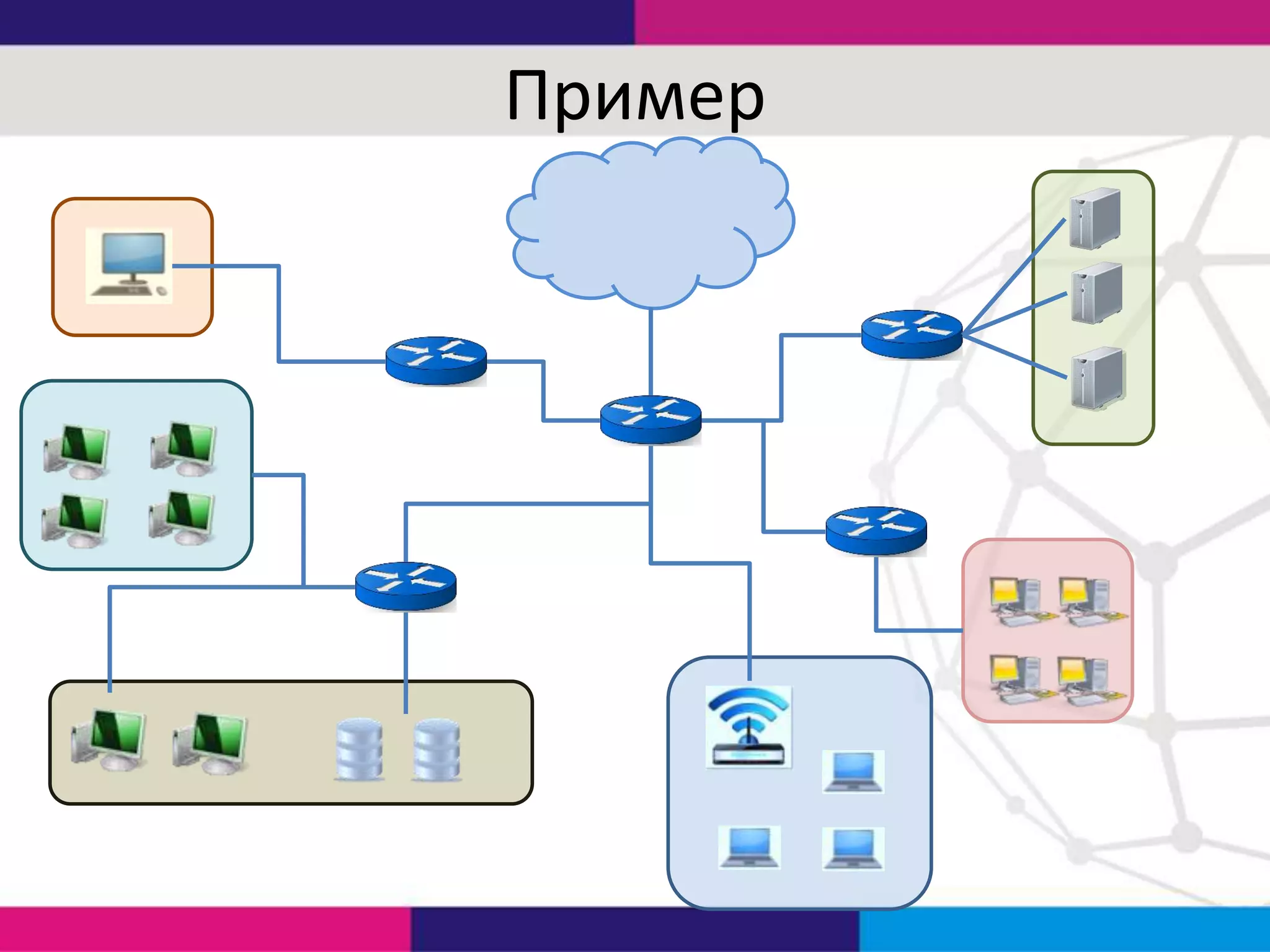

- 14.

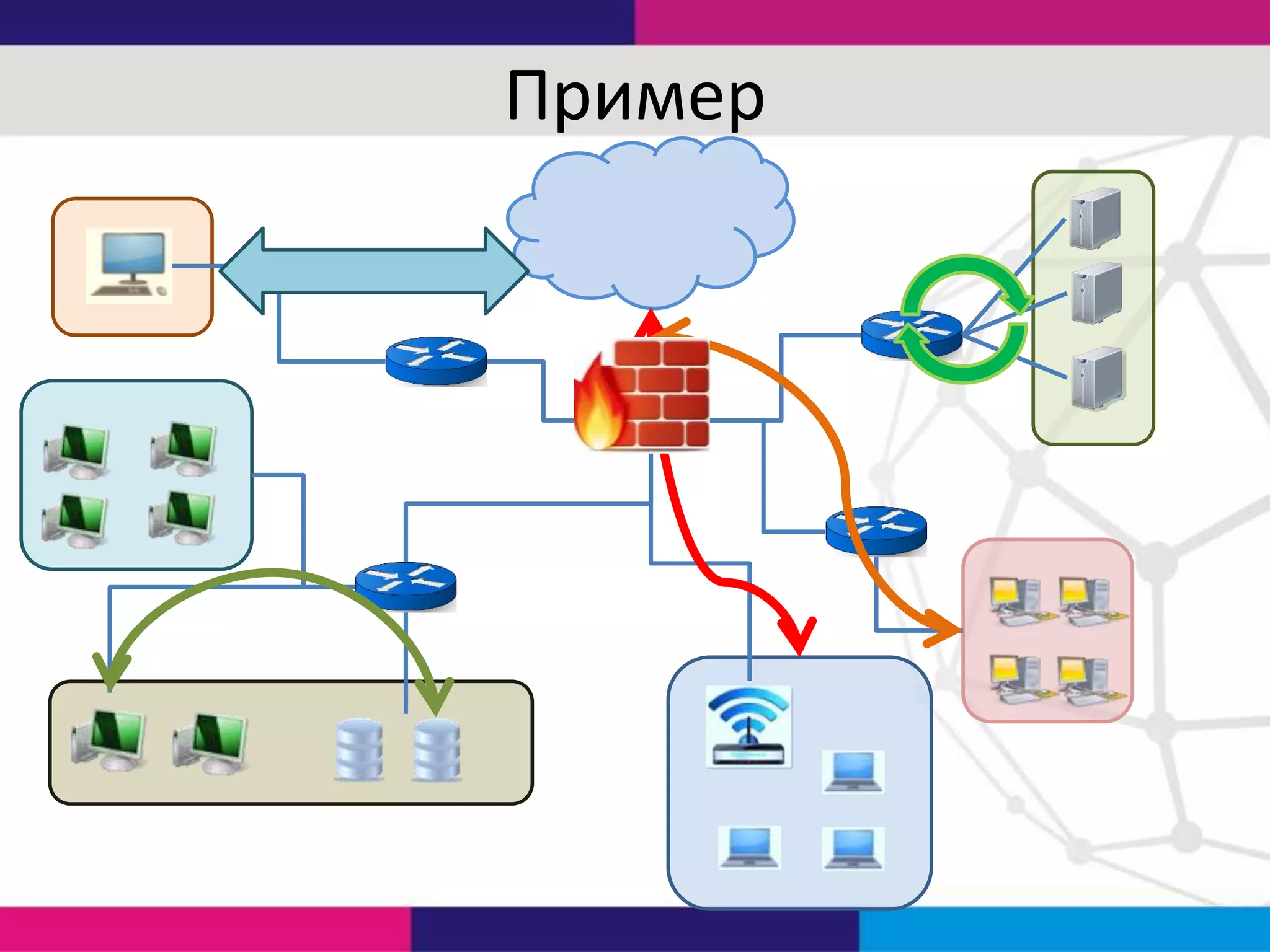

- 15.
- 16.

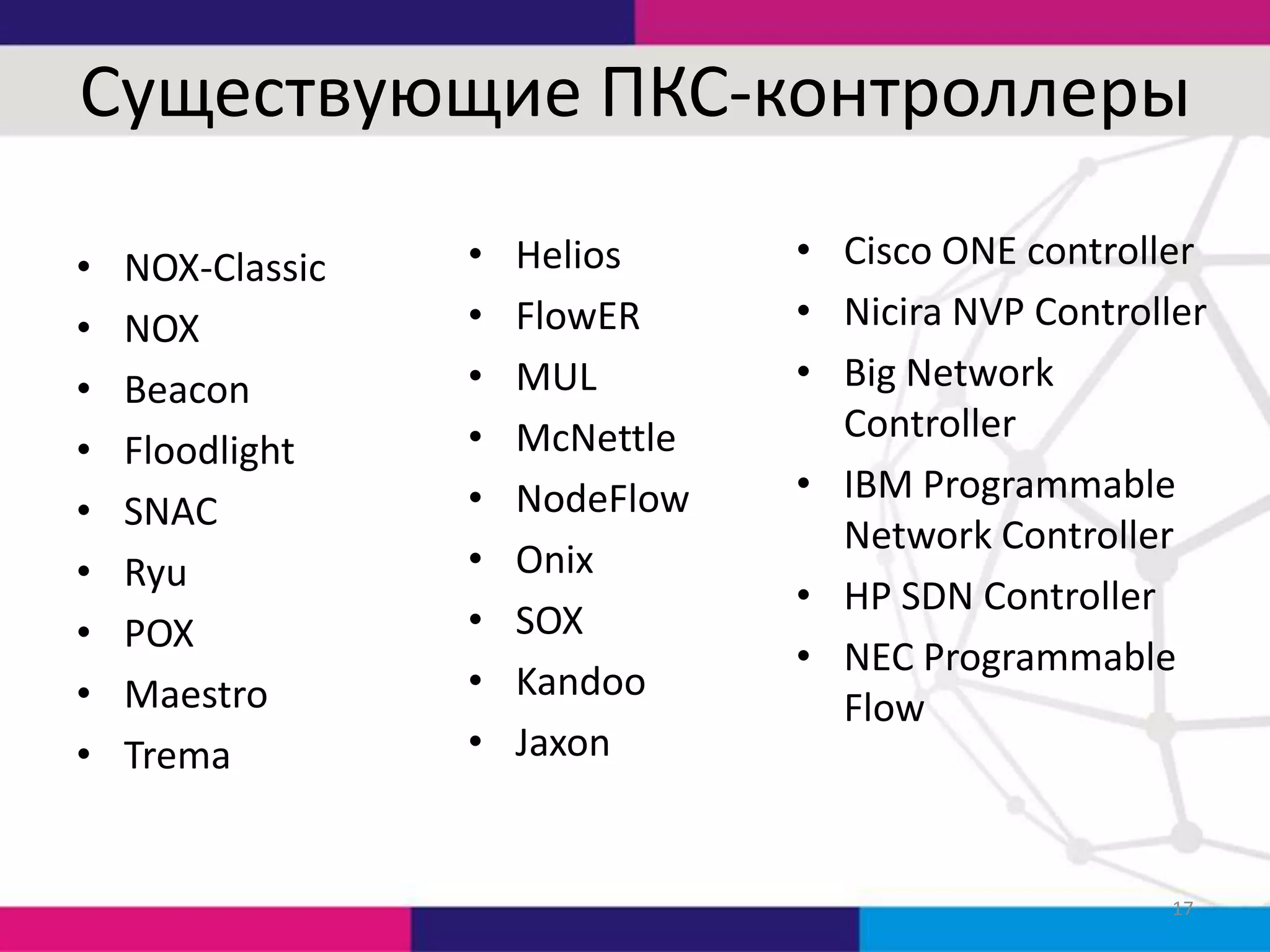

- 17. Существующие ПКС-контроллеры • • • • • • • • • NOX-Classic NOX Beacon Floodlight SNAC Ryu POX Maestro Trema • • • • • • • • • Helios FlowER MUL McNettle NodeFlow Onix SOX Kandoo Jaxon • CiscoONE controller • Nicira NVP Controller • Big Network Controller • IBM Programmable Network Controller • HP SDN Controller • NEC Programmable Flow 17

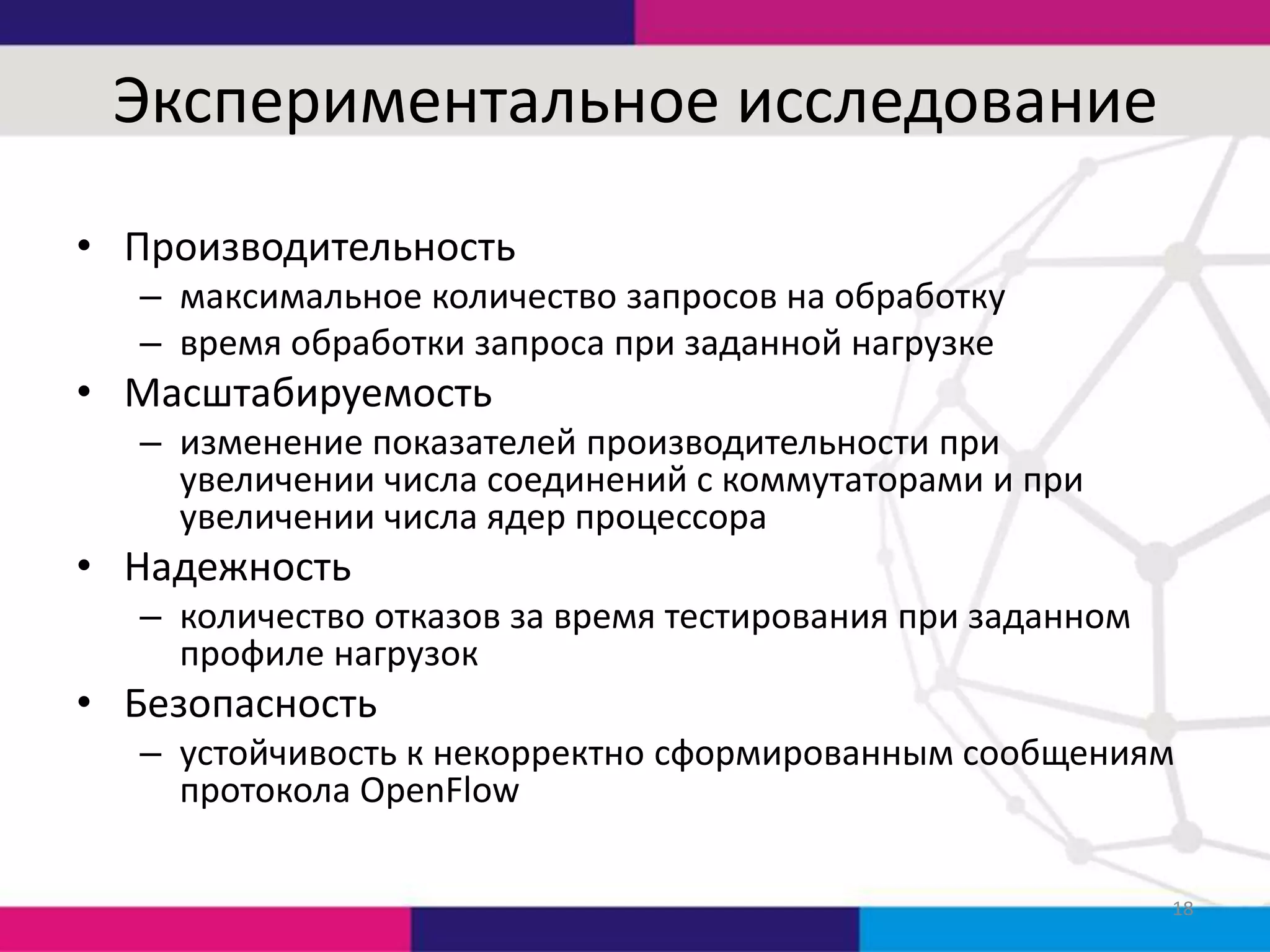

- 18. Экспериментальное исследование • Производительность –максимальное количество запросов на обработку – время обработки запроса при заданной нагрузке • Масштабируемость – изменение показателей производительности при увеличении числа соединений с коммутаторами и при увеличении числа ядер процессора • Надежность – количество отказов за время тестирования при заданном профиле нагрузок • Безопасность – устойчивость к некорректно сформированным сообщениям протокола OpenFlow 18

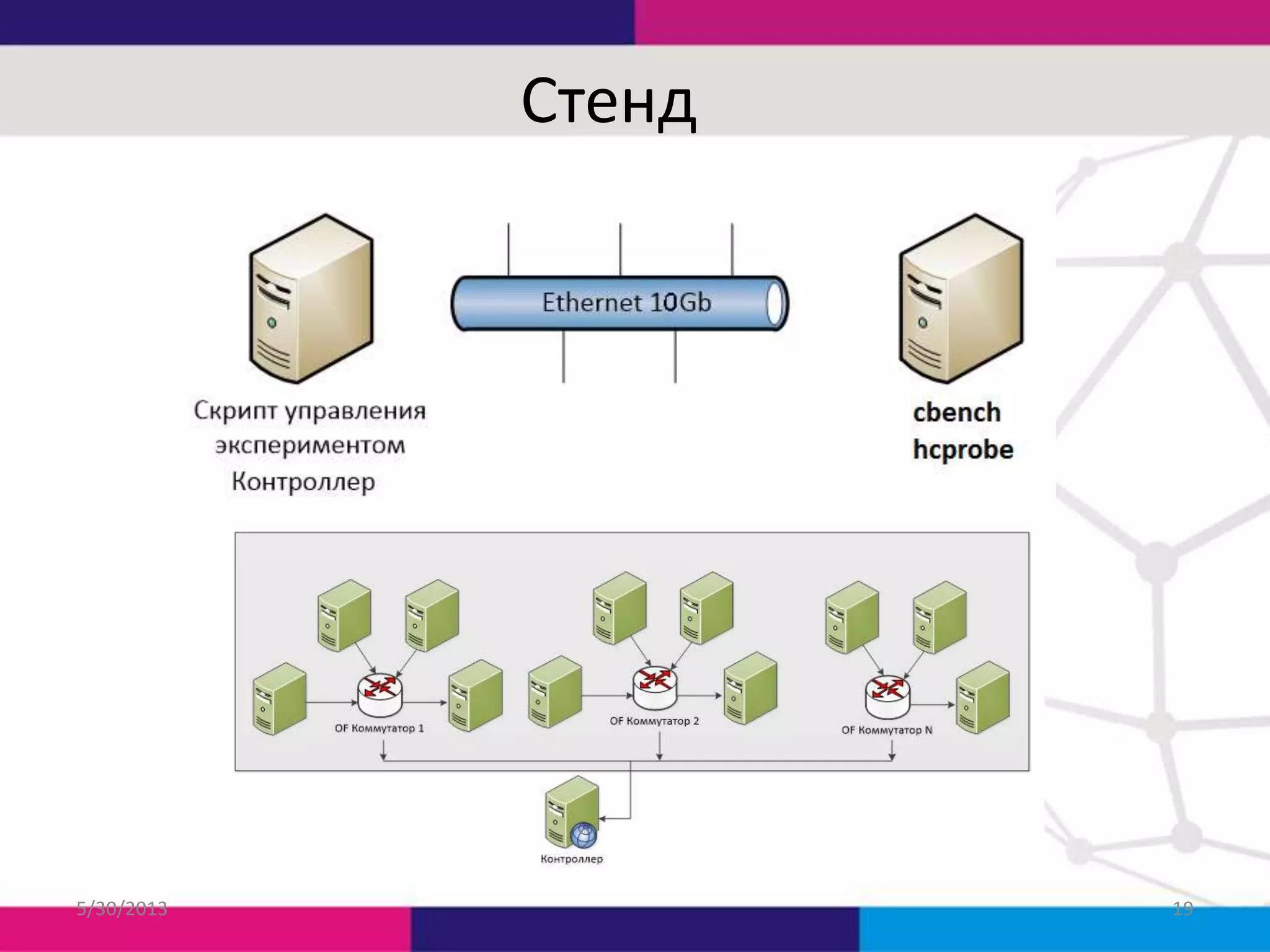

- 19.

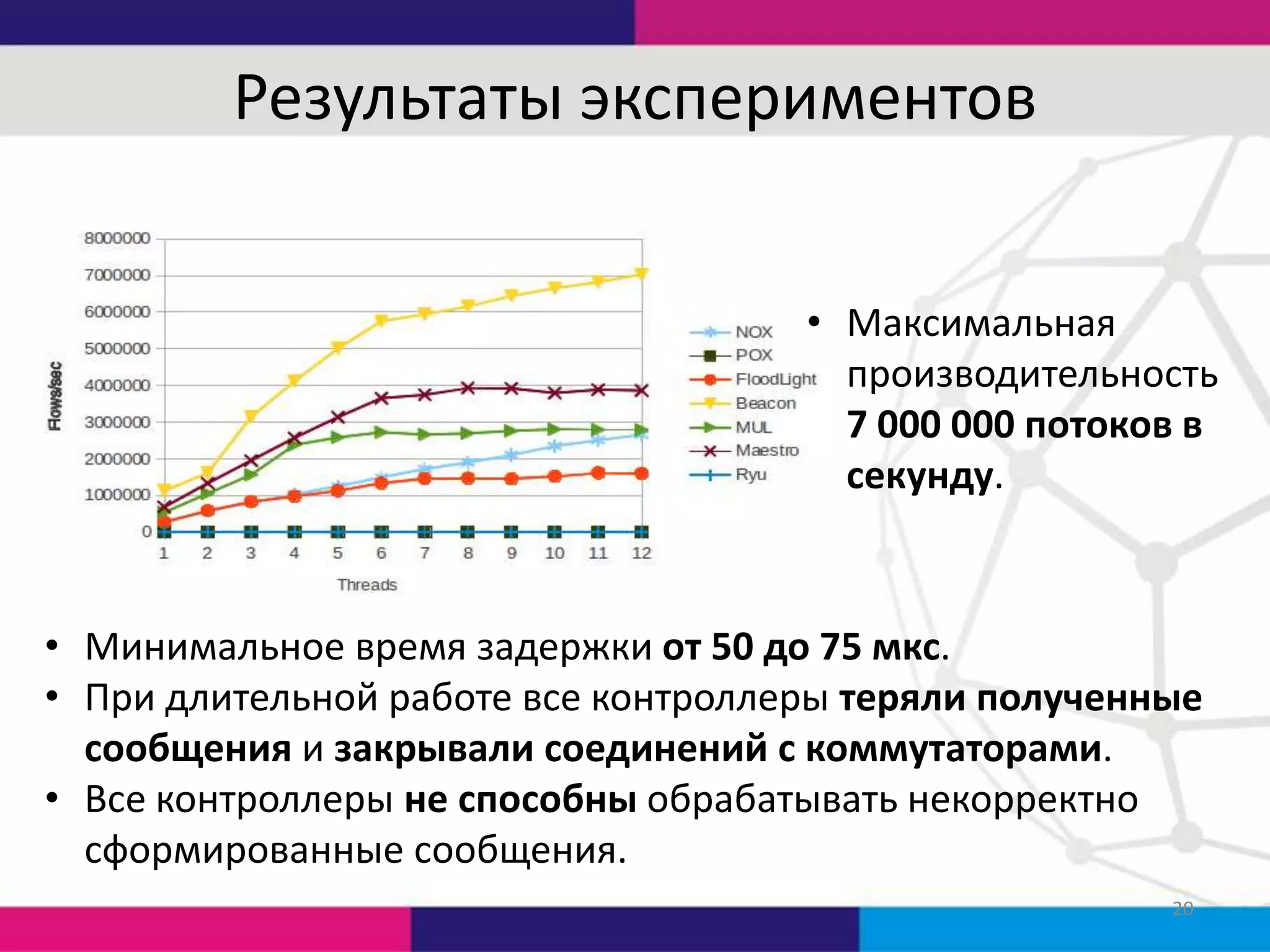

- 20. Результаты экспериментов • Максимальная производительность 7000 000 потоков в секунду. • Минимальное время задержки от 50 до 75 мкс. • При длительной работе все контроллеры теряли полученные сообщения и закрывали соединений с коммутаторами. • Все контроллеры не способны обрабатывать некорректно сформированные сообщения. 20

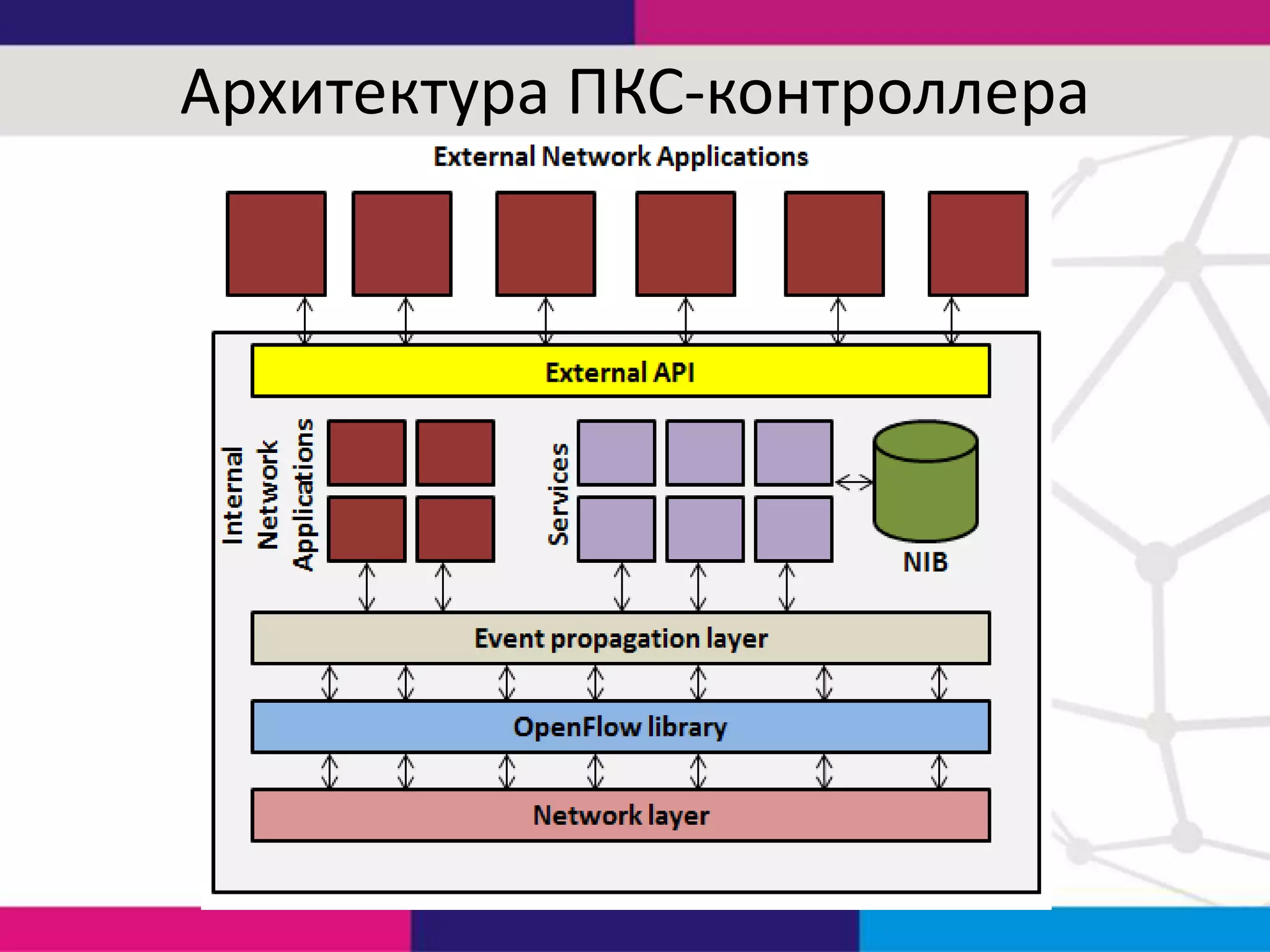

- 21.

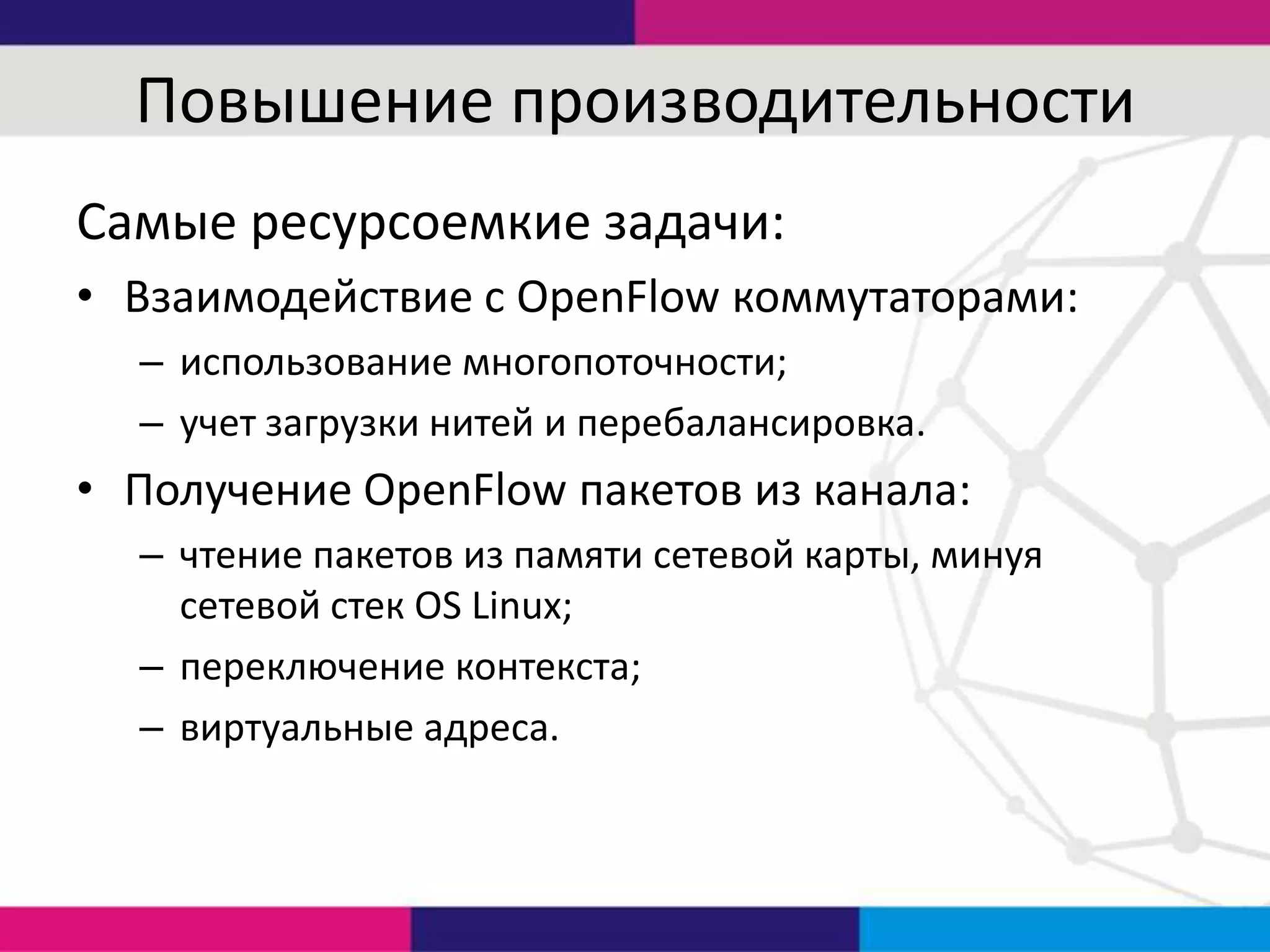

- 22. Повышение производительности Самые ресурсоемкиезадачи: • Взаимодействие с OpenFlow коммутаторами: – использование многопоточности; – учет загрузки нитей и перебалансировка. • Получение OpenFlow пакетов из канала: – чтение пакетов из памяти сетевой карты, минуя сетевой стек OS Linux; – переключение контекста; – виртуальные адреса.

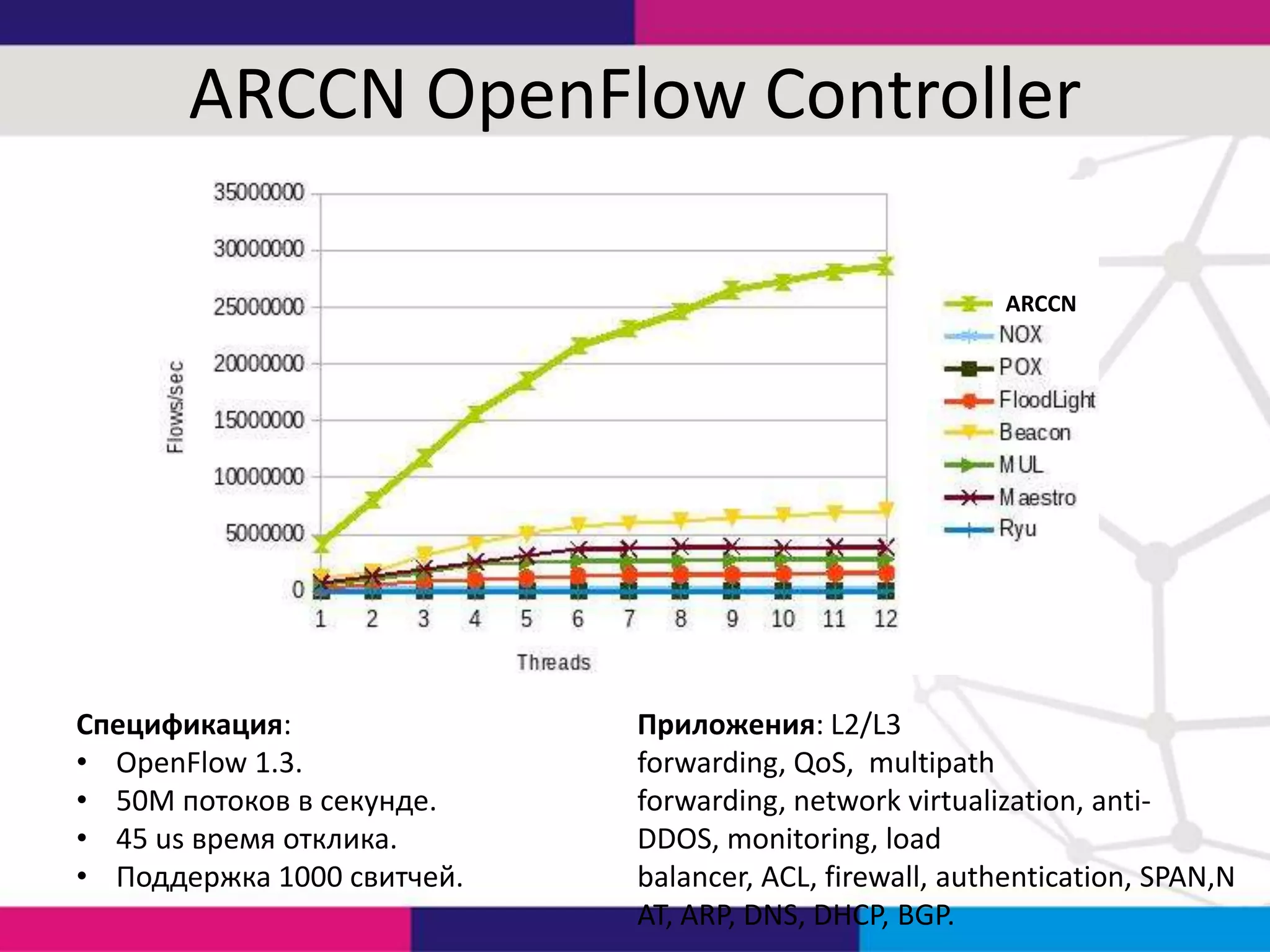

- 23. ARCCN OpenFlow Controller ARCCN Спецификация: •OpenFlow 1.3. • 50M потоков в секунде. • 45 us время отклика. • Поддержка 1000 свитчей. Приложения: L2/L3 forwarding, QoS, multipath forwarding, network virtualization, antiDDOS, monitoring, load balancer, ACL, firewall, authentication, SPAN,N AT, ARP, DNS, DHCP, BGP.

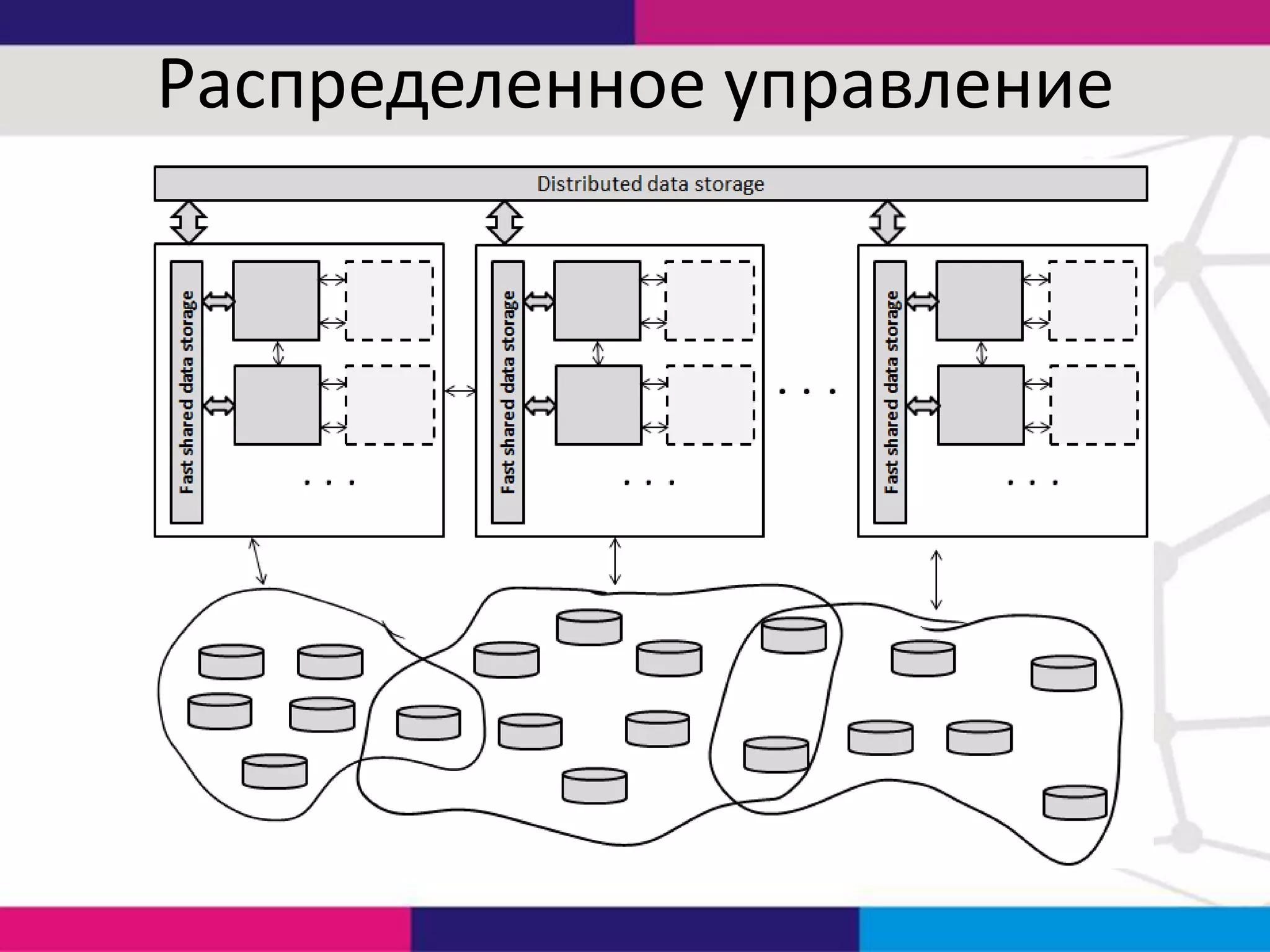

- 24.

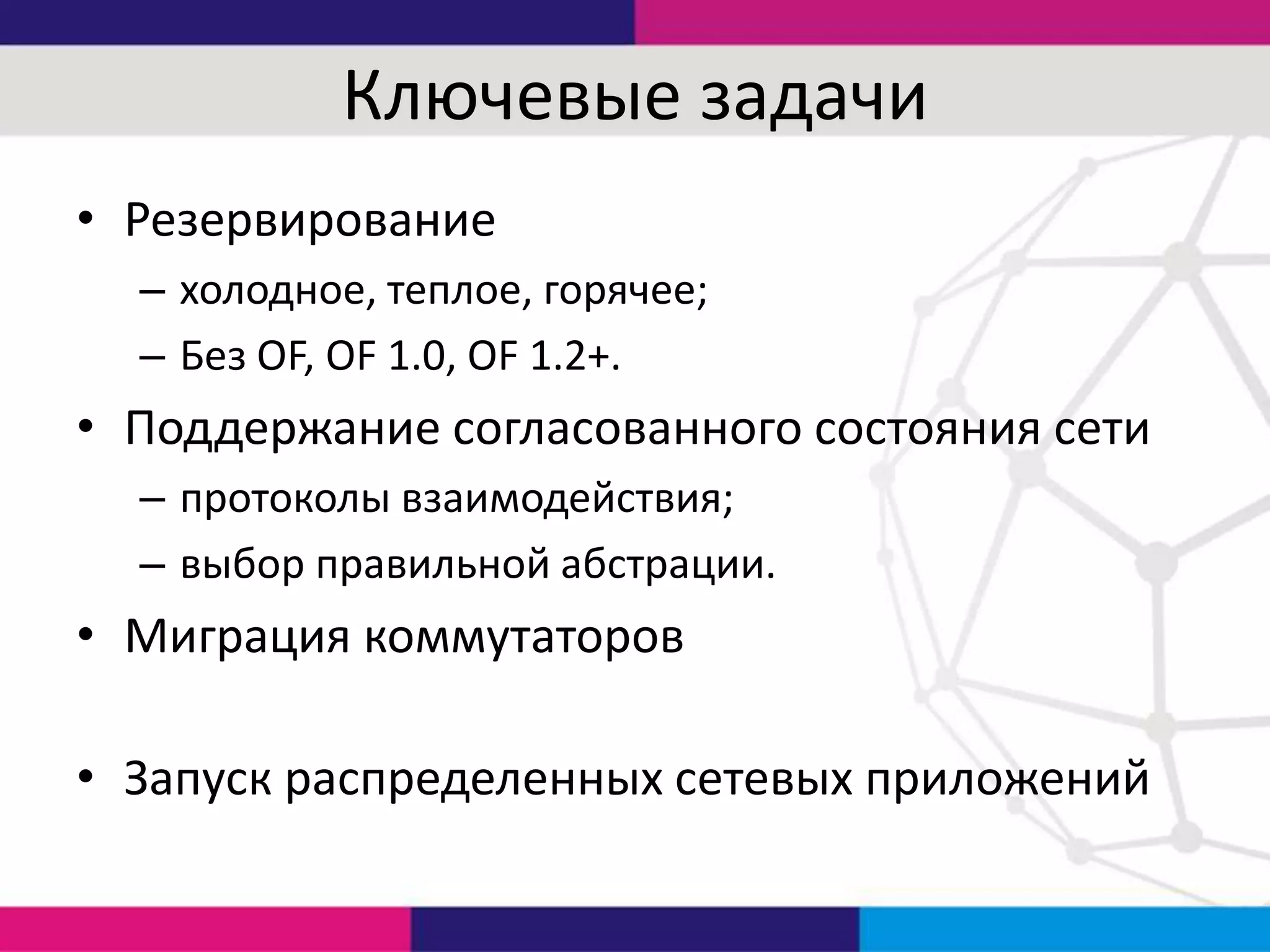

- 25. Ключевые задачи • Резервирование –холодное, теплое, горячее; – Без OF, OF 1.0, OF 1.2+. • Поддержание согласованного состояния сети – протоколы взаимодействия; – выбор правильной абстрации. • Миграция коммутаторов • Запуск распределенных сетевых приложений

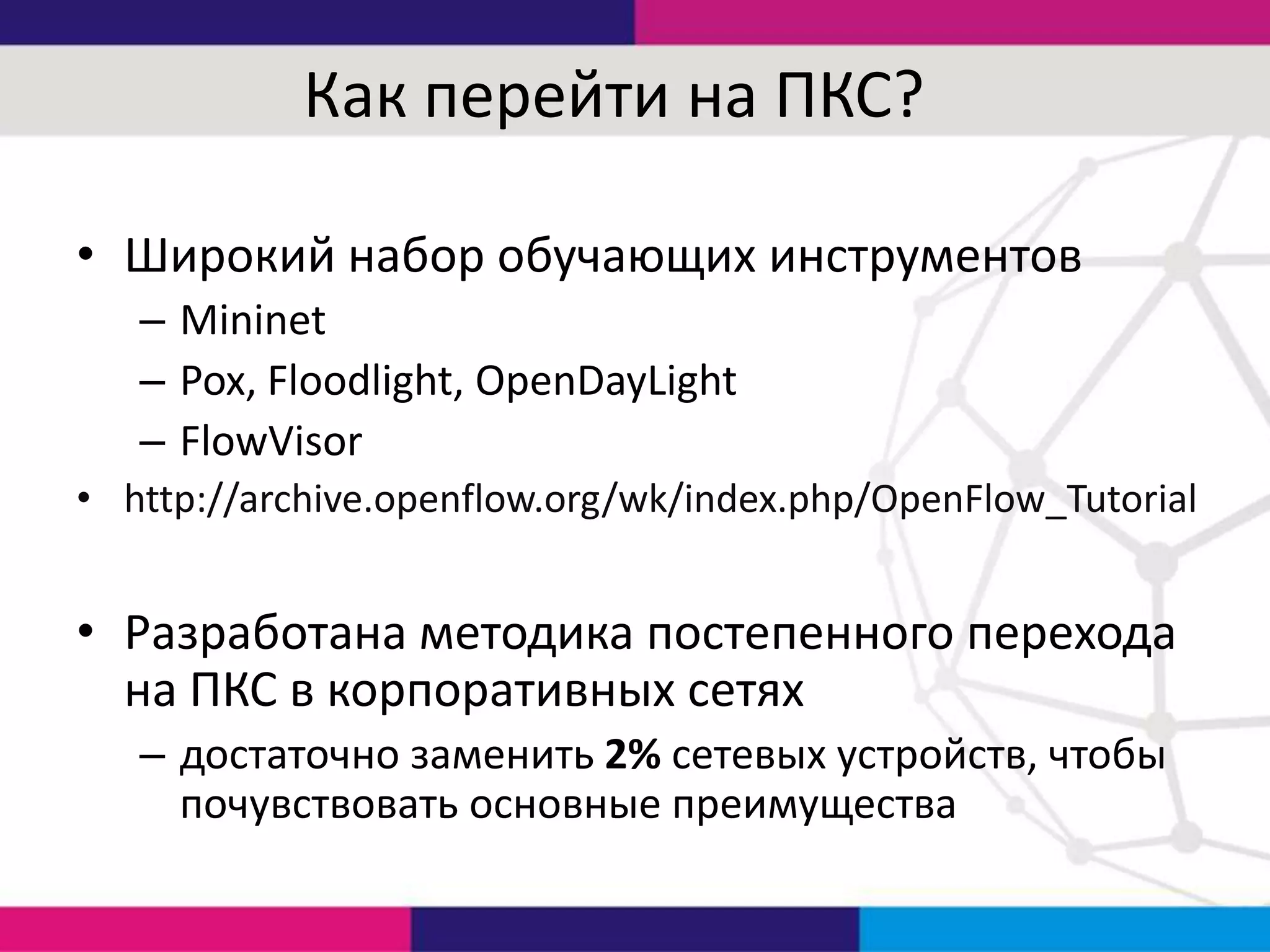

- 26. Как перейти наПКС? • Широкий набор обучающих инструментов – Mininet – Pox, Floodlight, OpenDayLight – FlowVisor • http://archive.openflow.org/wk/index.php/OpenFlow_Tutorial • Разработана методика постепенного перехода на ПКС в корпоративных сетях – достаточно заменить 2% сетевых устройств, чтобы почувствовать основные преимущества
- 27. Зачем это нам? “Россияи ПКС – это идеальный брак, который должен состояться на небесах” Nick McKeown
- 28. Полезная информация • OpenNetworking Foundation – www.opennetworking.org • Центр Прикладных Исследований Компьютерных сетей – www.arccn.ru • Консорциум “ПКС-технологии в научнообразовательной среде” – http://lvk.cs.msu.su/sdn_consortium/
