Androidアプリ開発のテスト環境
Appium + STF + Jenkinsのおはなし
Android Testing Bootcamp #2
2016/06/09(Thu)
平田敏之@DeNA

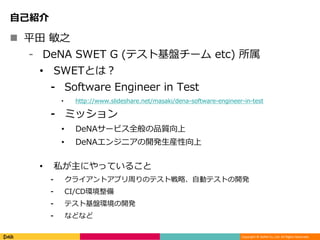

自己紹介
 平田敏之
⁃ DeNA SWET G (テスト基盤チーム etc) 所属
• SWETとは？
⁃ Software Engineer in Test
• http://www.slideshare.net/masaki/dena-software-engineer-in-test
⁃ ミッション
• DeNAサービス全般の品質向上
• DeNAエンジニアの開発生産性向上
• 私が主にやっていること
⁃ クライアントアプリ周りのテスト戦略、自動テストの開発
⁃ CI/CD環境整備
⁃ テスト基盤環境の開発
⁃ などなど

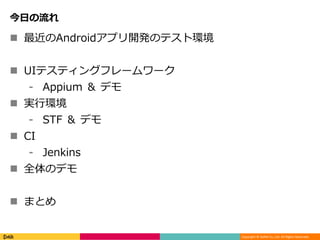

今日の流れ
 最近のAndroidアプリ開発のテスト環境
 UIテスティングフレームワーク
⁃ Appium ＆デモ
 実行環境
⁃ STF ＆デモ
 CI
⁃ Jenkins
 全体のデモ
 まとめ

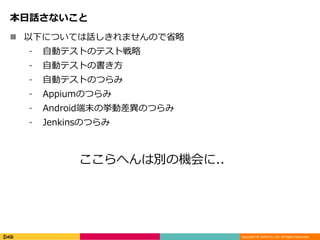

本日話さないこと
 以下については話しきれませんので省略
⁃ 自動テストのテスト戦略
⁃ 自動テストの書き方
⁃ 自動テストのつらみ
⁃ Appiumのつらみ
⁃ Android端末の挙動差異のつらみ
⁃ Jenkinsのつらみ
ここらへんは別の機会に..

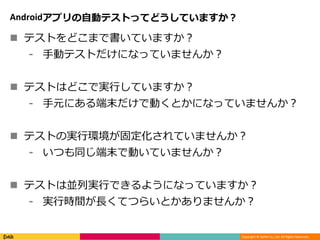

Androidアプリの自動テストってどうしていますか？
 テストをどこまで書いていますか？
⁃ 手動テストだけになっていませんか？
 テストはどこで実行していますか？
⁃ 手元にある端末だけで動くとかになっていませんか？
 テストの実行環境が固定化されていませんか？
⁃ いつも同じ端末で動いていませんか？
 テストは並列実行できるようになっていますか？
⁃ 実行時間が長くてつらいとかありませんか？

Androidアプリ開発をとりまくテスト環境(の一例)
UIテスティングフレームワーク実行環境 CI
Espresso Genymotion Jenkins
UI Automator AWS Device Farm CircleCI
Appium Firebase Test Lab
STF
以前に比べて環境は整ってきている

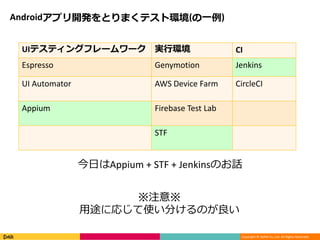

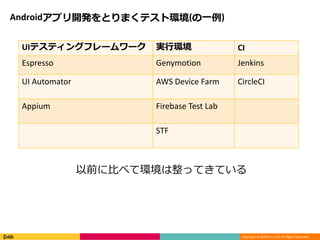

Androidアプリ開発をとりまくテスト環境(の一例)
UIテスティングフレームワーク実行環境 CI
Espresso Genymotion Jenkins
UI Automator AWS Device Farm CircleCI
Appium Firebase Test Lab
STF
今日はAppium + STF + Jenkinsのお話
※注意※
用途に応じて使い分けるのが良い

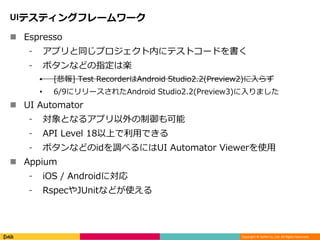

UIテスティングフレームワーク
 Espresso
⁃ アプリと同じプロジェクト内にテストコードを書く
⁃ ボタンなどの指定は楽
• [悲報] Test RecorderはAndroid Studio2.2(Preview2)に入らず
• 6/9にリリースされたAndroid Studio2.2(Preview3)に入りました
 UI Automator
⁃ 対象となるアプリ以外の制御も可能
⁃ API Level 18以上で利用できる
⁃ ボタンなどのidを調べるにはUI Automator Viewerを使用
 Appium
⁃ iOS / Androidに対応
⁃ RspecやJUnitなどが使える

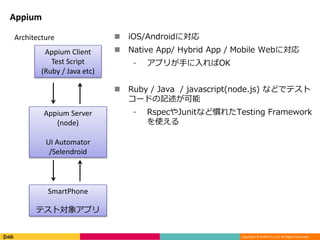

Appium
Appium Client
Test Script
(Ruby / Java etc)
Appium Server
(node)
UI Automator
/Selendroid
SmartPhone
テスト対象アプリ
Architecture  iOS/Androidに対応
 Native App/ Hybrid App / Mobile Webに対応
⁃ アプリが手に入ればOK
 Ruby / Java / javascript(node.js) などでテスト
コードの記述が可能
⁃ RspecやJunitなど慣れたTesting Framework
を使える

Appium / サンプルアプリ
Layout
<Button
….
android:id=“@+id/button_sample_1” />
<Button
….
android:id=“@+id/button_sample_2” />
<EditText
….
android:id=“@+id/text_1” />
<EditText
….
android:id=“@+id/text_2” />
Action
1. SAMPLE1をclick
2. SAMPLE2をclick
3. 上のEditTextに1を入力
4. 下のEditTextに2を入力
デモ動画

Appium & Espresso サンプルコード
Ruby w/appium_lib
- button("com.thirata.appium_sample:id/button_sample_1").click
- find("com.thirata.appium_sample:id/button_sample_2").click
- textfield_exact(com.thirata.appium_sample:id/text_1").type 1
- textfields[1].send_keys("2")
Appium
Espresso
- onView(ViewMatchers.withId(R.id.sample_btn1).perform(ViewActions.click());
- onView(ViewMatchers.withId(R.id.sample_btn2).perform(ViewActions.click());
- onView(ViewMatchers.withId(R.id.sample_text1).perform(ViewActions.replaceText(“1”));
- onView(ViewMatchers.withId(R.id.sample_text1).perform(ViewActions.replaceText(“2”));

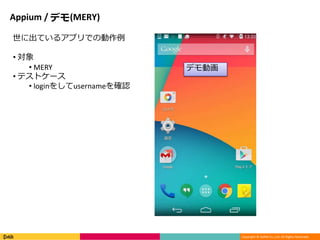

Appium / デモ(MERY)
世に出ているアプリでの動作例
• 対象
• MERY
• テストケース
• loginをしてusernameを確認
デモ動画

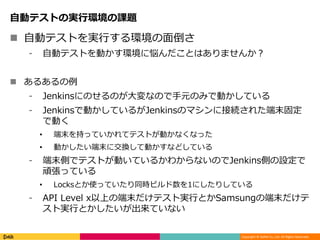

自動テストの実行環境の課題
 自動テストを実行する環境の面倒さ
⁃ 自動テストを動かす環境に悩んだことはありませんか？
 あるあるの例
⁃ Jenkinsにのせるのが大変なので手元のみで動かしている
⁃ Jenkinsで動かしているがJenkinsのマシンに接続された端末固定
で動く
• 端末を持っていかれてテストが動かなくなった
• 動かしたい端末に交換して動かすなどしている
⁃ 端末側でテストが動いているかわからないのでJenkins側の設定で
頑張っている
• Locksとか使っていたり同時ビルド数を1にしたりしている
⁃ API Level x以上の端末だけテスト実行とかSamsungの端末だけテ
スト実行とかしたいが出来ていない

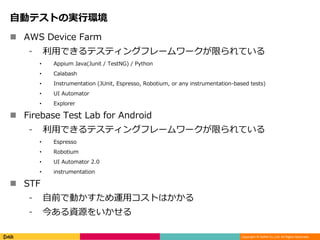

自動テストの実行環境
 AWS Device Farm
⁃ 利用できるテスティングフレームワークが限られている
• Appium Java(Junit / TestNG) / Python
• Calabash
• Instrumentation (JUnit, Espresso, Robotium, or any instrumentation-based tests)
• UI Automator
• Explorer
 Firebase Test Lab for Android
⁃ 利用できるテスティングフレームワークが限られている
• Espresso
• Robotium
• UI Automator 2.0
• instrumentation
 STF
⁃ 自前で動かすため運用コストはかかる
⁃ 今ある資源をいかせる

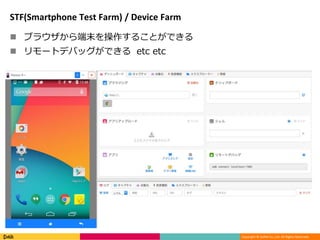

STF(Smartphone Test Farm) / Device Farm
 ブラウザから端末を操作することができる
 リモートデバッグができる etc etc

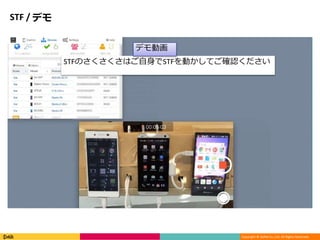

STF / デモ
STFのさくさくさはご自身でSTFを動かしてご確認ください
デモ動画

STFの機能@2.0.0(beta)
 自動テストでの利用も考えAPIを追加
⁃ 例)
• 端末のstatus(利用中 / オンライン etc)の取得・変更
• 端末の情報(OS / Model etc)の取得
 GET /api/v1/devices (端末一覧)
Curl Sample
curl -H "Authorization: Bearer OAUTH-TOKEN"
https://stf.example.org/api/v1/devices
Response Sample
{"success":true,"devices":[{"abi":"armeabi-
v7a","airplaneMode":false,"battery":{"health":"good","level":100,"scale":100,"source":"usb","status":"full","temp":27.6,"voltage":
4.348},"browser":{"apps":[{"id":"com.android.chrome/com.google.android.apps.chrome.Main","name":"Chrome","selected":true,
"system":true,"type":"chrome","developer":"Google
Inc."}],"selected":true},"channel":"d7V3Zoo5B2Kc6MdCrbsvcBABG+w=","createdAt":"2016-01-
26T11:29:20.444Z","display":{"density":3,"fps":60,"height":1920,"id":0,"rotation":0,"secure":true,"size":4.971247673034668,"ur
l":"ws://localhost:7400","width":1080,"xdpi":442.45098876953125,"ydpi":443.3450012207031,"inches":5},"manufacturer":"LGE
","model":"Nexus
5","network":{"connected":true,"failover":false,"roaming":false,"subtype":"","type":"WIFI"},"operator":null,"owner":null,"phone":
{"iccid":null,"imei":"359250051959219","network":"UNKNOWN","phoneNumber":null},"platform":"Android","presenceChangedAt"
:"2016-02-
01T03:36:13.365Z","present":true,"product":"hammerhead","provider":{"channel":"xxxxxx","name":"xxxxxx"},"ready":true,"rem
oteConnect":false,"remoteConnectUrl":null,"reverseForwards":[],"sdk":"19","serial":"xxxxx","status":3,"statusChangedAt":"2016-
02-01T03:36:13.216Z","version":"4.4.2","name":"Nexus 5","releasedAt":"2013-11-

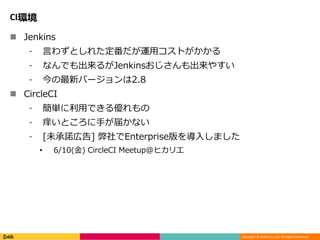

CI環境
 Jenkins
⁃ 言わずとしれた定番だが運用コストがかかる
⁃ なんでも出来るがJenkinsおじさんも出来やすい
⁃ 今の最新バージョンは2.8
 CircleCI
⁃ 簡単に利用できる優れもの
⁃ 痒いところに手が届かない
⁃ [未承諾広告] 弊社でEnterprise版を導入しました
• 6/10(金) CircleCI Meetup@ヒカリエ

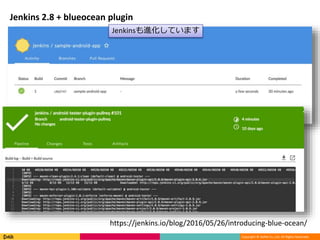

Jenkins 2.8 + blueocean plugin
https://jenkins.io/blog/2016/05/26/introducing-blue-ocean/
Jenkinsも進化しています

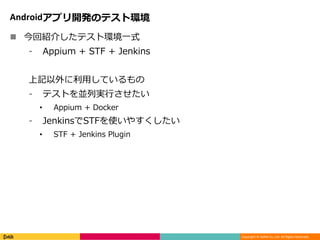

Androidアプリ開発のテスト環境
 今回紹介したテスト環境一式
⁃ Appium + STF + Jenkins
上記以外に利用しているもの
⁃ テストを並列実行させたい
• Appium + Docker
⁃ JenkinsでSTFを使いやすくしたい
• STF + Jenkins Plugin

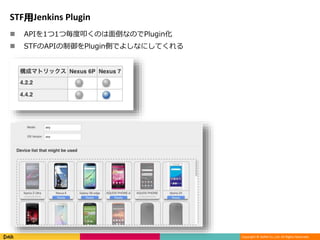

STF用Jenkins Plugin
 APIを1つ1つ毎度叩くのは面倒なのでPlugin化
 STFのAPIの制御をPlugin側でよしなにしてくれる

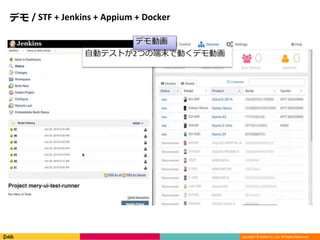

デモ / STF + Jenkins + Appium + Docker
自動テストが2つの端末で動くデモ動画
デモ動画

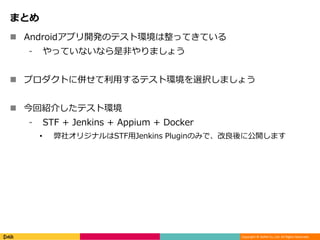

まとめ
 Androidアプリ開発のテスト環境は整ってきている
⁃ やっていないなら是非やりましょう
 プロダクトに併せて利用するテスト環境を選択しましょう
 今回紹介したテスト環境
⁃ STF + Jenkins + Appium + Docker
• 弊社オリジナルはSTF用Jenkins Pluginのみで、改良後に公開します

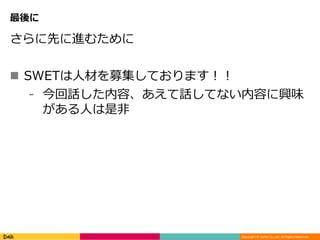

最後に
さらに先に進むために
 SWETは人材を募集しております！！
⁃ 今回話した内容、あえて話してない内容に興味
がある人は是非
