2016/03/23 Android Testing Bootcamp #1 発表資料 http://connpass.com/event/26911/

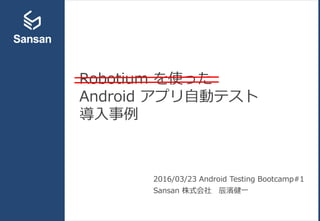

1. Robotium を使った
Android アプリ自動テスト
導入事例
2016/03/23 Android Testing Bootcamp#1
Sansan 株式会社 辰濱健一

2. Robotium を使った
Android アプリ自動テスト
導入事例
2016/03/23 Android Testing Bootcamp#1
Sansan 株式会社 辰濱健一

3. Sansan における
Android アプリ自動テスト
導入事例
2016/03/23 Android Testing Bootcamp#1
Sansan 株式会社 辰濱健一

4. Sansan における
Android アプリ自動テスト
導入事例
2016/03/23 Android Testing Bootcamp#1
Sansan 株式会社 辰濱健一
DroidKaigi RejectConf
の完コピの予定でしたが、
内容変更しました！！

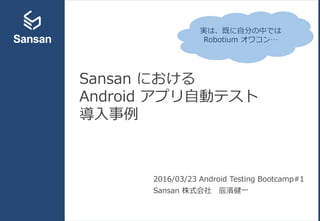

5. Sansan における
Android アプリ自動テスト
導入事例
2016/03/23 Android Testing Bootcamp#1
Sansan 株式会社 辰濱健一
実は、既に自分の中では
Robotium オワコン…

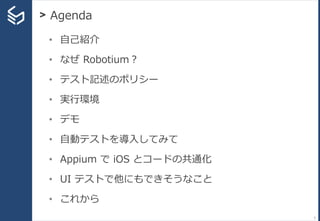

6. > Agenda
5
• 自己紹介
• なぜ Robotium？
• テスト記述のポリシー
• 実行環境
• デモ
• 自動テストを導入してみて
• Appium で iOS とコードの共通化
• UI テストで他にもできそうなこと
• これから

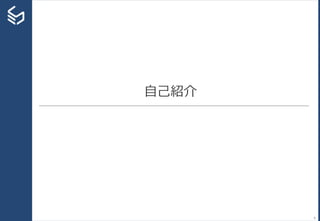

7. 自己紹介
6

8. > 自己紹介
7
• 辰濱健一 @tatsuhama50
• https://www.facebook.com/kenichi.tatsuhama
• http://www.slideshare.net/kenichitatsuhama
• 徳島県生まれ、徳島県勤務
• Tokushima.app というスマホアプリ勉強会を主催
• 趣味は音楽＆旅行

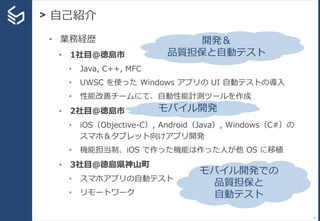

9. > 自己紹介
8
• 業務経歴
• 1社目＠徳島市
• Java, C++, MFC
• UWSC を使った Windows アプリの UI 自動テストの導入
• 性能改善チームにて、自動性能計測ツールを作成
• 2社目＠徳島市
• iOS（Objective-C）, Android（Java）, Windows（C#）の
スマホ＆タブレット向けアプリ開発
• 機能担当制、iOS で作った機能は作った人が他 OS に移植
• 3社目＠徳島県神山町
• スマホアプリの自動テスト
• リモートワーク
開発＆
品質担保と自動テスト
モバイル開発
モバイル開発での
品質担保と
自動テスト

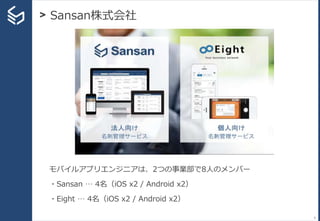

10. > Sansan株式会社
9
モバイルアプリエンジニアは、2つの事業部で8人のメンバー
・Sansan … 4名（iOS x2 / Android x2）
・Eight … 4名（iOS x2 / Android x2）

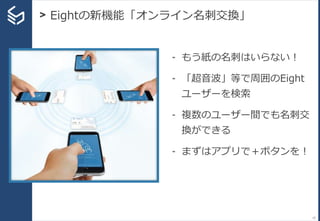

11. - もう紙の名刺はいらない！
- 「超音波」等で周囲のEight
ユーザーを検索
- 複数のユーザー間でも名刺交
換ができる
- まずはアプリで＋ボタンを！
10
> Eightの新機能「オンライン名刺交換」

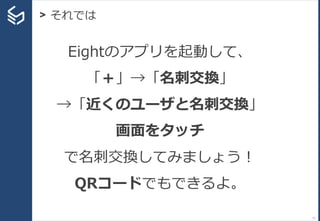

12. 11
> それでは
Eightのアプリを起動して、
「＋」→「名刺交換」
→「近くのユーザと名刺交換」
画面をタッチ
で名刺交換してみましょう！
QRコードでもできるよ。

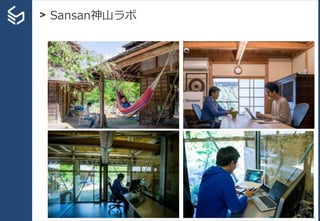

13. > Sansan神山ラボ
12
• 築70年の木造古民家（3棟）
• 略歴
• 2010年設置
• 〜2013/11:合宿所
• 2013/11〜:常駐メンバーのいる開発拠点に
• 家具家電、畑付き、風呂トイレセパレート
• 家賃：数万円 / 月
• インターネット接続：光回線
• 最寄り駅まで徒歩15分
• 改装OK物件

14. > Sansan神山ラボ
13

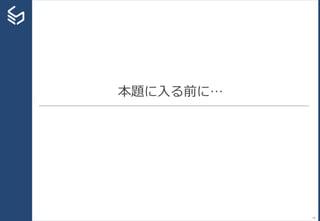

15. 本題に入る前に…
14

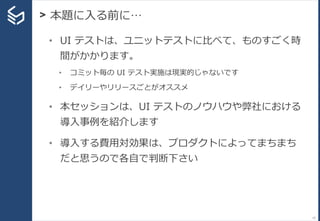

16. > 本題に入る前に…
15
• UI テストは、ユニットテストに比べて、ものすごく時
間がかかります。
• コミット毎の UI テスト実施は現実的じゃないです
• デイリーやリリースごとがオススメ
• 本セッションは、UI テストのノウハウや弊社における
導入事例を紹介します
• 導入する費用対効果は、プロダクトによってまちまち
だと思うので各自で判断下さい

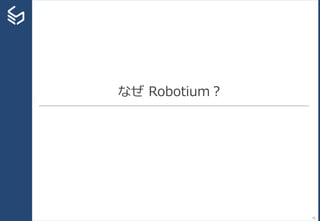

17. なぜ Robotium？
16

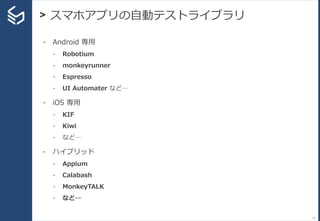

18. > スマホアプリの自動テストライブラリ
17
- Android 専用
- Robotium
- monkeyrunner
- Espresso
- UI Automater など…
- iOS 専用
- KIF
- Kiwi
- など…
- ハイブリッド
- Appium
- Calabash
- MonkeyTALK
- など…

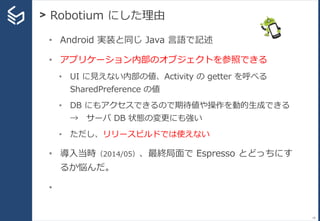

19. > Robotium にした理由
18
• Android 実装と同じ Java 言語で記述
• アプリケーション内部のオブジェクトを参照できる
• UI に見えない内部の値、Activity の getter を呼べる
SharedPreference の値
• DB にもアクセスできるので期待値や操作を動的生成できる
→ サーバ DB 状態の変更にも強い
• ただし、リリースビルドでは使えない
• 導入当時（2014/05）、最終局面で Espresso とどっちにす
るか悩んだ。
•

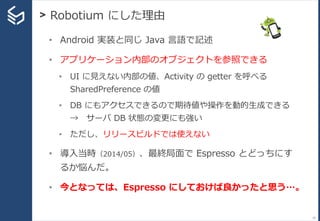

20. > Robotium にした理由
19
• Android 実装と同じ Java 言語で記述
• アプリケーション内部のオブジェクトを参照できる
• UI に見えない内部の値、Activity の getter を呼べる
SharedPreference の値
• DB にもアクセスできるので期待値や操作を動的生成できる
→ サーバ DB 状態の変更にも強い
• ただし、リリースビルドでは使えない
• 導入当時（2014/05）、最終局面で Espresso とどっちにす
るか悩んだ。
• 今となっては、Espresso にしておけば良かったと思う…。

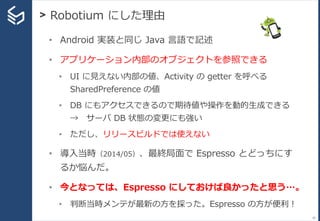

21. > Robotium にした理由
20
• Android 実装と同じ Java 言語で記述
• アプリケーション内部のオブジェクトを参照できる
• UI に見えない内部の値、Activity の getter を呼べる
SharedPreference の値
• DB にもアクセスできるので期待値や操作を動的生成できる
→ サーバ DB 状態の変更にも強い
• ただし、リリースビルドでは使えない
• 導入当時（2014/05）、最終局面で Espresso とどっちにす
るか悩んだ。
• 今となっては、Espresso にしておけば良かったと思う…。
• 判断当時メンテが最新の方を採った。Espresso の方が便利！

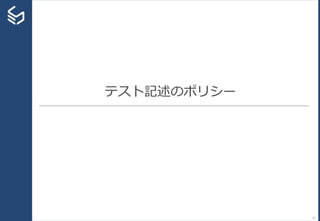

22. テスト記述のポリシー
21

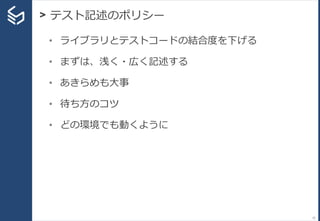

23. > テスト記述のポリシー
22
• ライブラリとテストコードの結合度を下げる
• まずは、浅く・広く記述する
• あきらめも大事
• 待ち方のコツ
• どの環境でも動くように

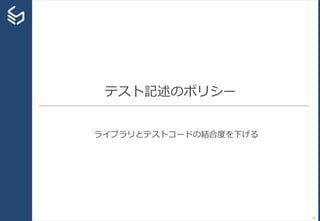

24. テスト記述のポリシー
ライブラリとテストコードの結合度を下げる
23

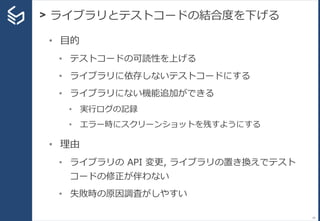

25. > ライブラリとテストコードの結合度を下げる
24
• 目的
• テストコードの可読性を上げる
• ライブラリに依存しないテストコードにする
• ライブラリにない機能追加ができる
• 実行ログの記録
• エラー時にスクリーンショットを残すようにする
• 理由
• ライブラリの API 変更, ライブラリの置き換えでテスト
コードの修正が伴わない
• 失敗時の原因調査がしやすい

26. > Robotium Getting Started は密結合
25
• https://github.com/RobotiumTech/robotium/wiki/Getting-Started
• あくまでも API の使い方と思っておきましょう。
• 【対応】テストの基底クラスなどを作って clickOnText(String)を作り、
テストコードではそちらを呼び出す
テストコードと
ライブラリが密結合

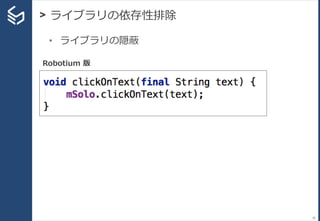

27. > ライブラリの依存性排除
26
• ライブラリの隠蔽
Robotium 版

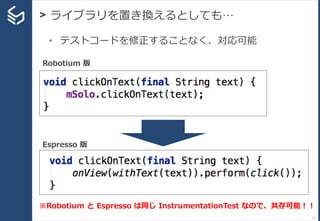

28. > ライブラリを置き換えるとしても…
27
• テストコードを修正することなく、対応可能
Robotium 版
Espresso 版
※Robotium と Espresso は同じ InstrumentationTest なので、共存可能！！

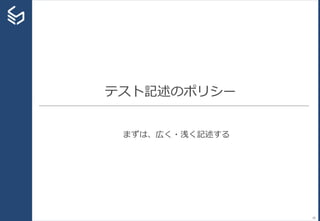

29. テスト記述のポリシー
まずは、広く・浅く記述する
28

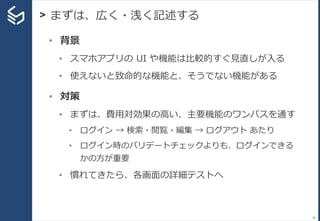

30. > まずは、広く・浅く記述する
29
• 背景
• スマホアプリの UI や機能は比較的すぐ見直しが入る
• 使えないと致命的な機能と、そうでない機能がある
• 対策
• まずは、費用対効果の高い、主要機能のワンパスを通す
• ログイン → 検索・閲覧・編集 → ログアウト あたり
• ログイン時のバリデートチェックよりも、ログインできる
かの方が重要
• 慣れてきたら、各画面の詳細テストへ

31. テスト記述のポリシー
あきらめも大事
30

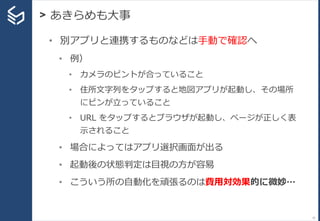

32. > あきらめも大事
31
• 別アプリと連携するものなどは手動で確認へ
• 例）
• カメラのピントが合っていること
• 住所文字列をタップすると地図アプリが起動し、その場所
にピンが立っていること
• URL をタップするとブラウザが起動し、ページが正しく表
示されること
• 場合によってはアプリ選択画面が出る
• 起動後の状態判定は目視の方が容易
• こういう所の自動化を頑張るのは費用対効果的に微妙…

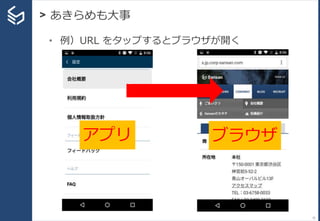

33. > あきらめも大事
32
• 例）URL をタップするとブラウザが開く
アプリ ブラウザ

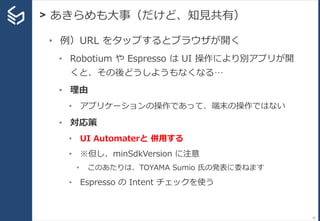

34. > あきらめも大事（だけど、知見共有）
33
• 例）URL をタップするとブラウザが開く
• Robotium や Espresso は UI 操作により別アプリが開
くと、その後どうしようもなくなる…
• 理由
• アプリケーションの操作であって、端末の操作ではない
• 対応策
• UI Automaterと 併用する
• ※但し、minSdkVersion に注意
• このあたりは、TOYAMA Sumio 氏の発表に委ねます
• Espresso の Intent チェックを使う

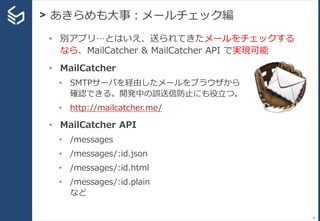

35. > あきらめも大事：メールチェック編
34
• 別アプリ…とはいえ、送られてきたメールをチェックする
なら、MailCatcher & MailCatcher API で実現可能
• MailCatcher
• SMTPサーバを経由したメールをブラウザから
確認できる。開発中の誤送信防止にも役立つ。
• http://mailcatcher.me/
• MailCatcher API
• /messages
• /messages/:id.json
• /messages/:id.html
• /messages/:id.plain
など

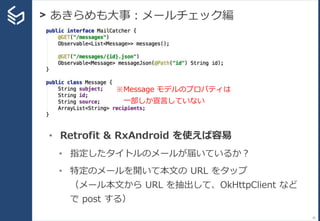

36. > あきらめも大事：メールチェック編
35
• Retrofit & RxAndroid を使えば容易
• 指定したタイトルのメールが届いているか？
• 特定のメールを開いて本文の URL をタップ
（メール本文から URL を抽出して、OkHttpClient など
で post する）
※Message モデルのプロパティは
一部しか宣言していない

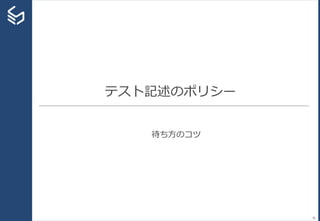

37. テスト記述のポリシー
待ち方のコツ
36

38. > 待ち方のコツ
37
• テストコードでは SLEEP 関数は使わない
• 自作関数やライブラリのラッパー関数内で使うのはアリ
• 端末、実行環境、サーバの状態によって待ち時間は違
う！
• どうするか？ → wait* 関数を使う
• ライブラリ関数の例
• waitForActivity
• waitForFragmentByTag
• waitForCondition

39. テスト記述のポリシー
どの環境でも動くように
38

40. > どの環境でも動くように
39
• 操作手順や期待値の動的生成
• エミュレータ判定
• 多言語対応

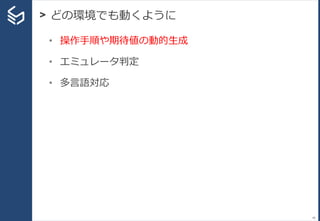

41. > どの環境でも動くように
40
• 操作手順や期待値の動的生成
• エミュレータ判定
• 多言語対応

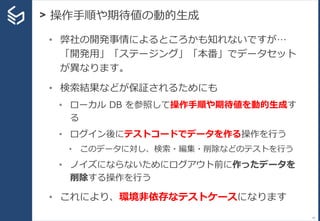

42. > 操作手順や期待値の動的生成
41
• 弊社の開発事情によるところかも知れないですが…
「開発用」「ステージング」「本番」でデータセット
が異なります。
• 検索結果などが保証されるためにも
• ローカル DB を参照して操作手順や期待値を動的生成す
る
• ログイン後にテストコードでデータを作る操作を行う
• このデータに対し、検索・編集・削除などのテストを行う
• ノイズにならないためにログアウト前に作ったデータを
削除する操作を行う
• これにより、環境非依存なテストケースになります

43. > 操作手順や期待値の動的生成
42
実際のテストコード
myName : ”山田賢治”
users : {Uesr(阿部拓真), User(浅野緋美) ,
User(葉加瀬万太郎), …}
※ログインユーザを変えると、myName は違う値
※ログイン企業を変えると、users も違うデータセットが返る

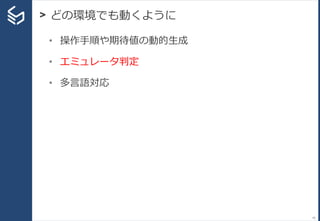

44. > どの環境でも動くように
43
• 操作手順や期待値の動的生成
• エミュレータ判定
• 多言語対応

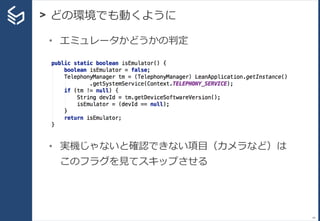

45. > どの環境でも動くように
44
• エミュレータかどうかの判定
• 実機じゃないと確認できない項目（カメラなど）は
このフラグを見てスキップさせる

46. > どの環境でも動くように
45
• 操作手順や期待値の動的生成
• エミュレータ判定
• 多言語対応

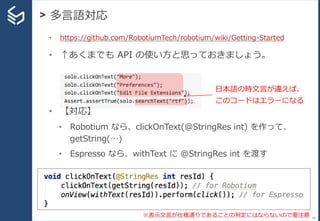

47. > 多言語対応
46
• https://github.com/RobotiumTech/robotium/wiki/Getting-Started
• ↑あくまでも API の使い方と思っておきましょう。
• 【対応】
• Robotium なら、clickOnText(@StringRes int) を作って、
getString(…)
• Espresso なら、withText に @StringRes int を渡す
日本語の時文言が違えば、
このコードはエラーになる
※表示文言が仕様通りであることの判定にはならないので要注意

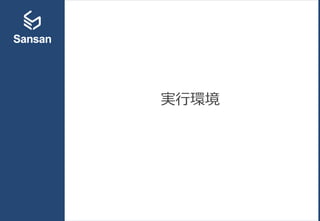

48. 実行環境

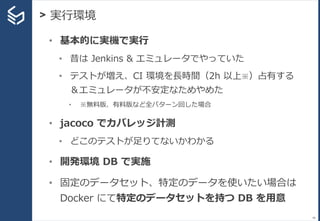

49. > 実行環境
48
• 基本的に実機で実行
• 昔は Jenkins & エミュレータでやっていた
• テストが増え、CI 環境を長時間（2h 以上※）占有する
＆エミュレータが不安定なためやめた
• ※無料版、有料版など全パターン回した場合
• jacoco でカバレッジ計測
• どこのテストが足りてないかわかる
• 開発環境 DB で実施
• 固定のデータセット、特定のデータを使いたい場合は
Docker にて特定のデータセットを持つ DB を用意

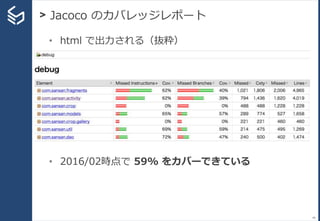

50. > Jacoco のカバレッジレポート
49
• html で出力される（抜粋）
•
• 2016/02時点で 59% をカバーできている

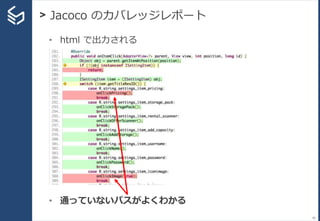

51. > Jacoco のカバレッジレポート
50
• html で出力される
• 通っていないパスがよくわかる

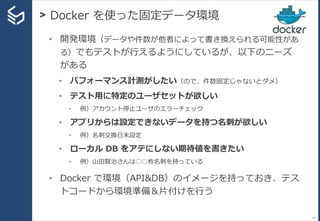

52. > Docker を使った固定データ環境
51
• 開発環境（データや件数が他者によって書き換えられる可能性があ
る）でもテストが行えるようにしているが、以下のニーズ
がある
• パフォーマンス計測がしたい（ので、件数固定じゃないとダメ）
• テスト用に特定のユーザセットが欲しい
• 例）アカウント停止ユーザのエラーチェック
• アプリからは設定できないデータを持つ名刺が欲しい
• 例）名刺交換日未設定
• ローカル DB をアテにしない期待値を書きたい
• 例）山田賢治さんは○○枚名刺を持っている
• Docker で環境（API&DB）のイメージを持っておき、テス
トコードから環境準備＆片付けを行う

53. > Docker を使った固定データ環境
52
• 事前準備
• Jenkins に環境起動用のジョブ / 環境破棄用のを作成
• テスト実行時
• setup() で 環境起動用の Jenkins ジョブを Jenkins WebAPI
を用いて実行
• アプリの API の向き先を差し替える
• テスト実行中
• 起動した環境に接続してテストを実施
• テスト終了時
• tearDown() で環境破棄用の Jenkins ジョブを Jenkins
WebAPI を用いて実行
• API の向き先を戻す

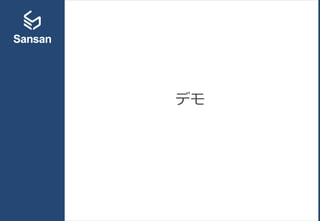

54. デモ

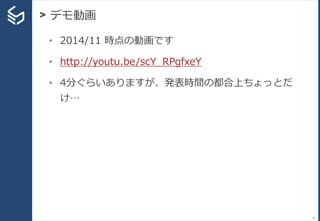

55. > デモ動画
54
• 2014/11 時点の動画です
• http://youtu.be/scY_RPgfxeY
• 4分ぐらいありますが、発表時間の都合上ちょっとだ
け…

56. 自動テストを導入してみて

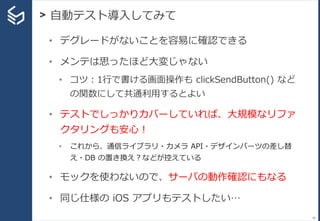

57. > 自動テスト導入してみて
56
• デグレードがないことを容易に確認できる
• メンテは思ったほど大変じゃない
• コツ：1行で書ける画面操作も clickSendButton() など
の関数にして共通利用するとよい
• テストでしっかりカバーしていれば、大規模なリファ
クタリングも安心！
• これから、通信ライブラリ・カメラ API・デザインパーツの差し替
え・DB の置き換え？などが控えている
• モックを使わないので、サーバの動作確認にもなる
• 同じ仕様の iOS アプリもテストしたい…

58. > 自動テスト導入してみて
57
• デグレードがないことを容易に確認できる
• メンテは思ったほど大変じゃない
• コツ：1行で書ける画面操作も clickSendButton() など
の関数にして共通利用するとよい
• テストでしっかりカバーしていれば、大規模なリファ
クタリングも安心！
• これから、通信ライブラリ・カメラ API・デザインパーツの差し替
え・DB の置き換え？などが控えている
• モックを使わないので、サーバの動作確認にもなる
• 同じ仕様の iOS アプリもテストしたい…

59. Appium で iOS アプリと
テストコードを共有する

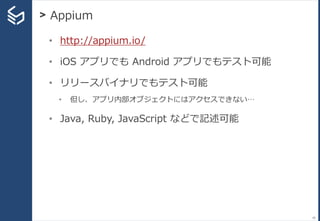

60. > Appium
59
• http://appium.io/
• iOS アプリでも Android アプリでもテスト可能
• リリースバイナリでもテスト可能
• 但し、アプリ内部オブジェクトにはアクセスできない…
• Java, Ruby, JavaScript などで記述可能

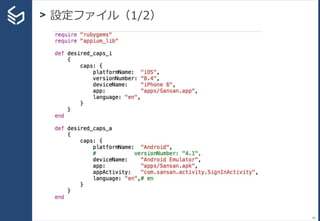

61. > 設定ファイル（1/2）
60

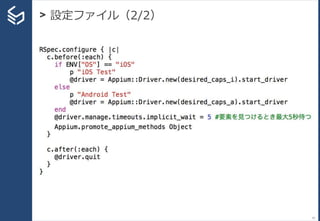

62. > 設定ファイル（2/2）
61

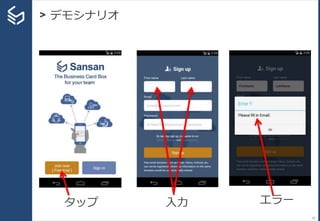

63. > デモシナリオ
62
タップ 入力 エラー

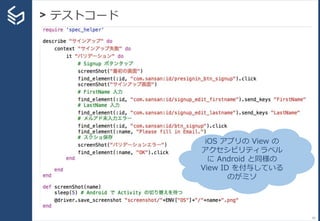

64. > テストコード
63
iOS アプリの View の
アクセシビリティラベル
に Android と同様の
View ID を付与している
のがミソ

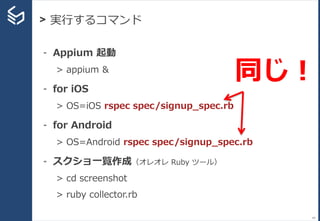

65. > 実行するコマンド
64
- Appium 起動
> appium &
- for iOS
> OS=iOS rspec spec/signup_spec.rb
- for Android
> OS=Android rspec spec/signup_spec.rb
- スクショ一覧作成（オレオレ Ruby ツール）
> cd screenshot
> ruby collector.rb
同じ！

66. デモ

67. > スクショ一覧（Android & iOS8）
66

68. > スクショ一覧（Android & iOS9）
67
iOS9だと、スクショで
一部 View が欠落する…

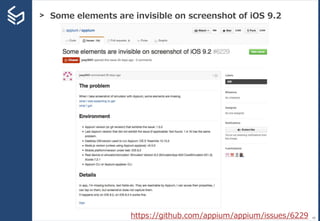

69. > Some elements are invisible on screenshot of iOS 9.2
68https://github.com/appium/appium/issues/6229

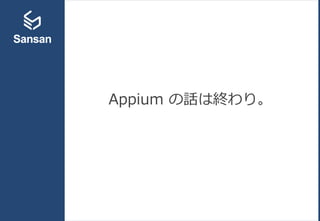

70. Appium の話は終わり。

71. Appium の話は終わり。
Appium 遅いね。。。

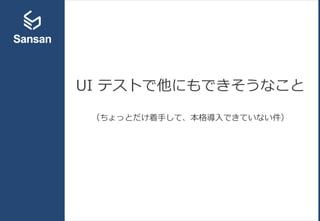

72. UI テストで他にもできそうなこと
（ちょっとだけ着手して、本格導入できていない件）

73. > 推移時間（イメージ）
72
• パフォーマンス改善の結果確認、性能デグレの検出が
できる（かも？）
• 通信状態やサーバ状態に大きく左右される気がする…
0
2
4
6
8
10
12
2015/2/27 2015/2/28 2015/3/1 2015/3/2 2015/3/3 2015/3/4 2015/3/5 2015/3/6
ログイン処理
初回同期
名刺画像送信
詳細データ取得
高画質画像データ取得
手動同期処理

74. > 通信回数の分析
73
- 呼び出し毎に API名と実行時間を csv ファイルに出力
- Excel のピボットテーブルで集計
- iOS / Android で同じ仕組みを入れれば、
同じ操作で API 呼び出しの違いがわかる！
そんなに呼び
出す必要ある
の…？
サーバ負荷削減のためのボトルネック分析が容易になる
Excelマクロ

75. > 通信回数の分析（推移）
74
- さっきのデータを実行毎に集計する
呼び出し回数削減施策導入

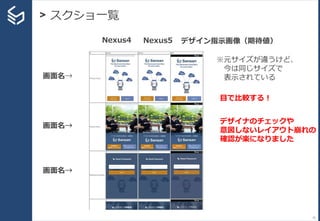

76. > スクショ一覧
75
画面名→
画面名→
画面名→
Nexus4 Nexus5 デザイン指示画像（期待値）
※元サイズが違うけど、
今は同じサイズで
表示されている
目で比較する！
デザイナのチェックや
意図しないレイアウト崩れの
確認が楽になりました

77. これから

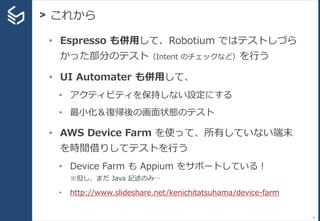

78. > これから
77
• Espresso も併用して、Robotium ではテストしづら
かった部分のテスト（Intent のチェックなど）を行う
• UI Automater も併用して、
• アクティビティを保持しない設定にする
• 最小化＆復帰後の画面状態のテスト
• AWS Device Farm を使って、所有していない端末
を時間借りしてテストを行う
• Device Farm も Appium をサポートしている！
※但し、まだ Java 記述のみ…
• http://www.slideshare.net/kenichitatsuhama/device-farm

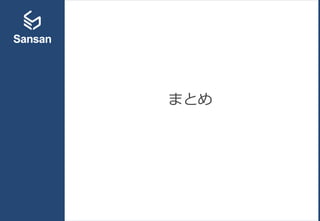

79. まとめ

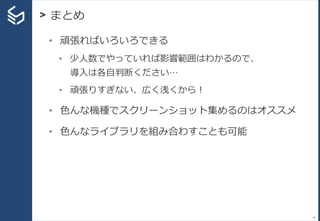

80. > まとめ
79
• 頑張ればいろいろできる
• 少人数でやっていれば影響範囲はわかるので、
導入は各自判断ください…
• 頑張りすぎない、広く浅くから！
• 色んな機種でスクリーンショット集めるのはオススメ
• 色んなライブラリを組み合わすことも可能

81. 質疑応答

82. ステッカー欲しい方は
お声がけ下さい！！
