Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Notasi Algoritma
Dengan Flowchart
Flowchart
• Flowchart merupakan representasi secara
diagram dari urutan langkah-langkah untuk
mendapatkan suatu hasil.
• Algoritma dapat dituangkan dalam notasi
gambar flowchart.
• Flowchart dapat membantu kita menyusun
dan mengerti algoritma yang ditampilkan
dalam bentuk gambar dan simbol tertentu.
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Simbol Flowchart
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Kaidah Pembuatan Flowchart
• Terdiri dari tiga bagian utama, ketika
kita akan merepresentasikan sebuah
algoritma ke dalam sebuah flowchart
yaitu;
1. Input berupa (masukan)
2. Proses (pengolahan)
3. Output berupa (hasil)
Kaidah Pembuatan Flowchart (Conti,..)
• Untuk pengolahan data dengan komputer.
• Dapat dirangkum urutan dasar untuk
pemecahan suatu masalah sbb:
1. START: Berisi instruksi untuk persiapan perlatan
yang diperlukan sebelum menangani pemecahan
masalah.
2. READ: Berisi instruksi untuk membaca data dari
suatu peralatan input.
3. PROCESS: Berisi kegiatan yang berkaitan dengan
pemecahan persoalan sesuai dengan data yang
dibaca.
4. WRITE: Berisi instruksi untuk merekam hasil
kegiatan ke perlatan output.
5. END/STOP : Mengakhiri kegiatan pengolahan
Kaidah Pembuatan Flowchart (Conti,..)
Model urutan dasar untuk pemecahan suatu masalah dengan Flowchart
Operator dalam Flowchart
Operator Numerik
+ Penjumlahan
- Pengurangan
* Perkalian
/ Pembagian
^ Pangkat
sqrt Akar pangat dua
Operator Hubungan
= Sama Dengan
# Tidak Sama Dengan
< Lebih Kecil
> Lebih Besar
<= Lebih Kecil Sama Dengan
>= Lebih Besar Sama Dengan
Operator dalam Flowchart (Conti,.)
Operator Logika
AND Logika DAN
OR Logika ATAU
NOT Logika LAWAN
Contoh Soal Flowchart
• Sebagai contoh algoritma untuk
menjumlahkan dua buah bilangan
adalah sebagai berikut :
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Algoritma Penjumlahan Dua Buah Bilangan
Start
C = A + B
Masukkan
A dan B
Tampilkan C
End
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman

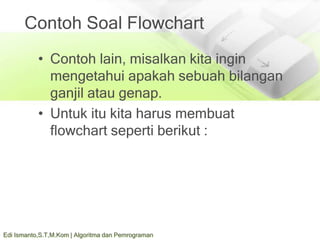

Contoh Soal Flowchart
• Contoh lain, misalkan kita ingin
mengetahui apakah sebuah bilangan
ganjil atau genap.
• Untuk itu kita harus membuat
flowchart seperti berikut :
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Algoritma Menentukan Bilangan Ganjil atau
Genap
Start
Bagi A dengan 2
Masukkan A
“Ganjil”
End
Apakah sisa
hasil bagi = 0 ?
“Genap”
tidakya
Edi Ismanto,S.T,M.Kom | Algoritma dan Pemrograman
Algoritma Menentukan Bilangan Ganjil atau Genap
• Permasalahan diatas merupakan ciri
permasalahan yang menggunakan struktur
percabangan.
• Pada flowchart diatas, tampak penggunaan
simbol Decision.
• Pada flowchart menentukan bilangan ganjil atau
genap di atas terjadi pemeriksaan kondisi, yaitu
apakah sisa hasil bagi = 0 atau tidak.
• Jika jawaban YA maka program akan
menghasilkan keluaran teks “Genap”, sedangkan
jika TIDAK maka program akan menghasilkan
keluaran teks “Ganjil”.
Soal Flowchart
• Buatlah flowchart untuk menghitung
volume balok (V = Panjang x Lebar x
Tinggi)

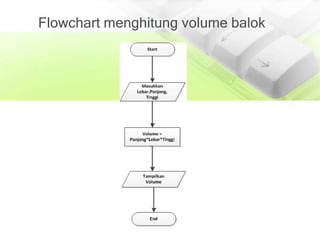

Flowchart menghitung volume balok
Soal Flowchart
• Buatlah flowchart untuk menghitung
Luas Lingkaran (L = Phi x Radius x
Radius)
Flowchart menghitung luas lingkaran
Soal Flowchart
• Buatlah flowchart untuk konversi
suhu fahrenheit menjadi temperatur
dalam Celcius dengan rumus C = 5/9
x (F - 32).
Flowchart konversi suhu fahrenheit ke Celcius
Soal Flowchart
• Sebuah aturan, untuk menonton sebuah
film tertentu, aturanya sebagai berikut,
• Jika usia penonton lebih dari 17 tahun
maka penonton diperbolehkan dan apabila
kurang dari 17 tahun maka penonton tidak
diperbolehkan nonton.
• Buatlah flowchart untuk permasalahan
tersebut.
Flowchart aturan menonton sebuah film
Soal Flowchart
• Buatlah flowchart untuk mencari nilai
P dan Q . Dalam suatu perhitungan
nilai P = X + Y. Jika P positif, maka
Q = X * Y, sedangkan jika negative
maka nilai Q = X/Y.
flowchart untuk mencari nilai P dan Q
TUGAS
