Alat Monitoring Arus
- 1. ALAT MONITORING ARUSBERBASIS MIKROKONTROLER ARDUINO Agung Priyantono (131611003) Khaerul Umam (131611012) Kiki Amelia (131611014) M Dimyati (131611017) Kelas 2A Supervisor : DR.Drs. Pratikto,MT.

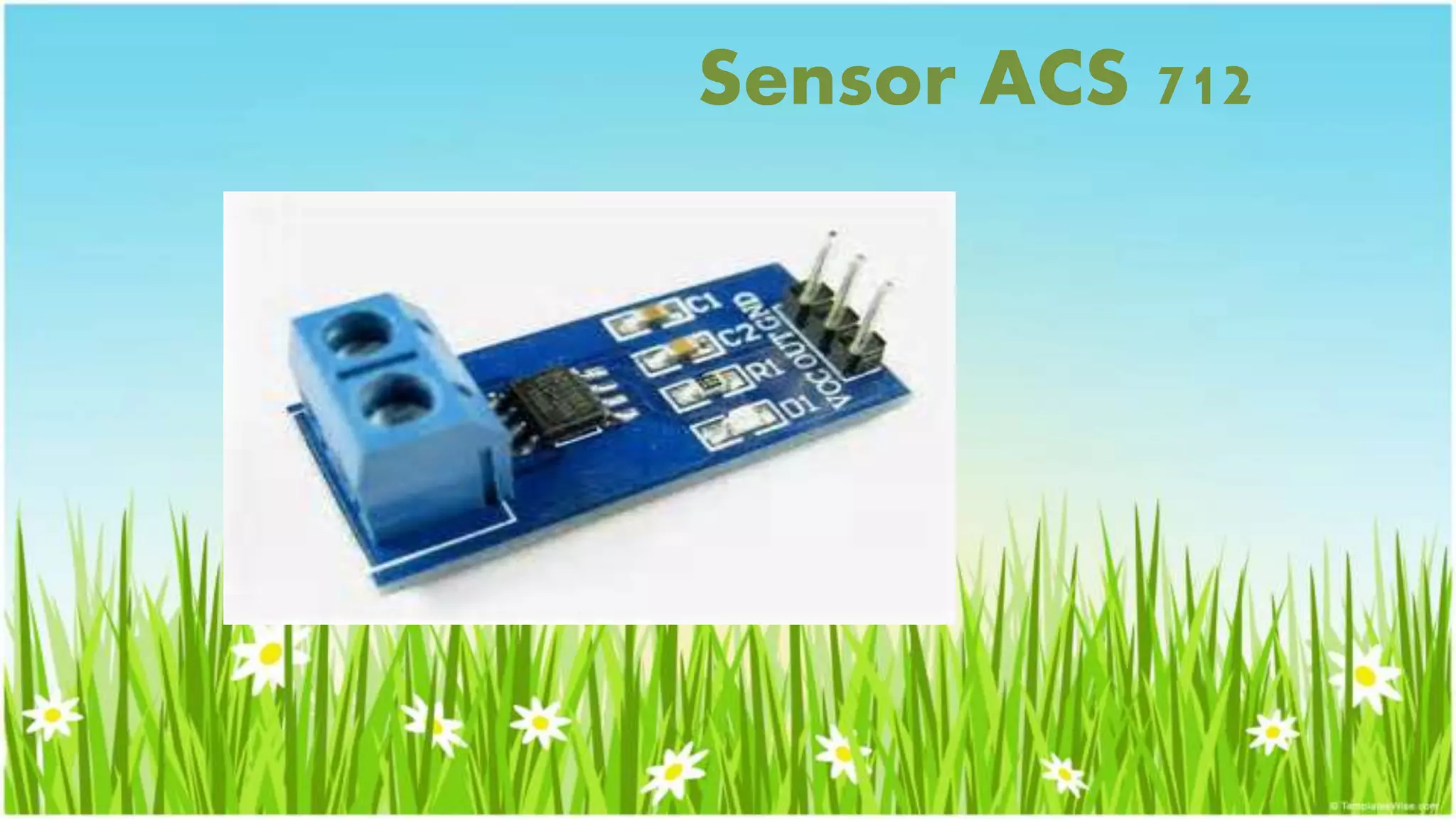

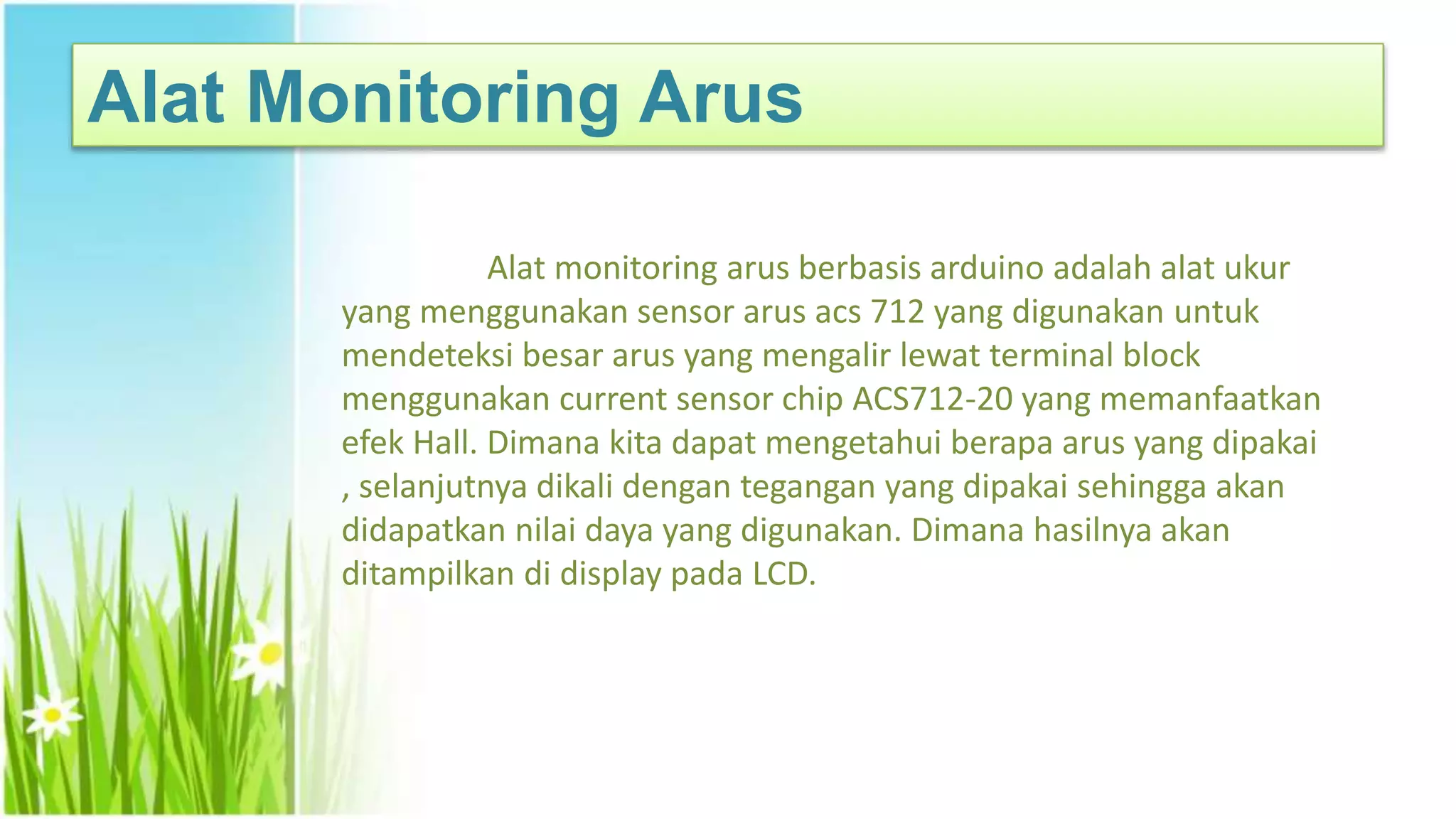

- 2. Alat Monitoring Arus Alatmonitoring arus berbasis arduino adalah alat ukur yang menggunakan sensor arus acs 712 yang digunakan untuk mendeteksi besar arus yang mengalir lewat terminal block menggunakan current sensor chip ACS712-20 yang memanfaatkan efek Hall. Dimana kita dapat mengetahui berapa arus yang dipakai , selanjutnya dikali dengan tegangan yang dipakai sehingga akan didapatkan nilai daya yang digunakan. Dimana hasilnya akan ditampilkan di display pada LCD.

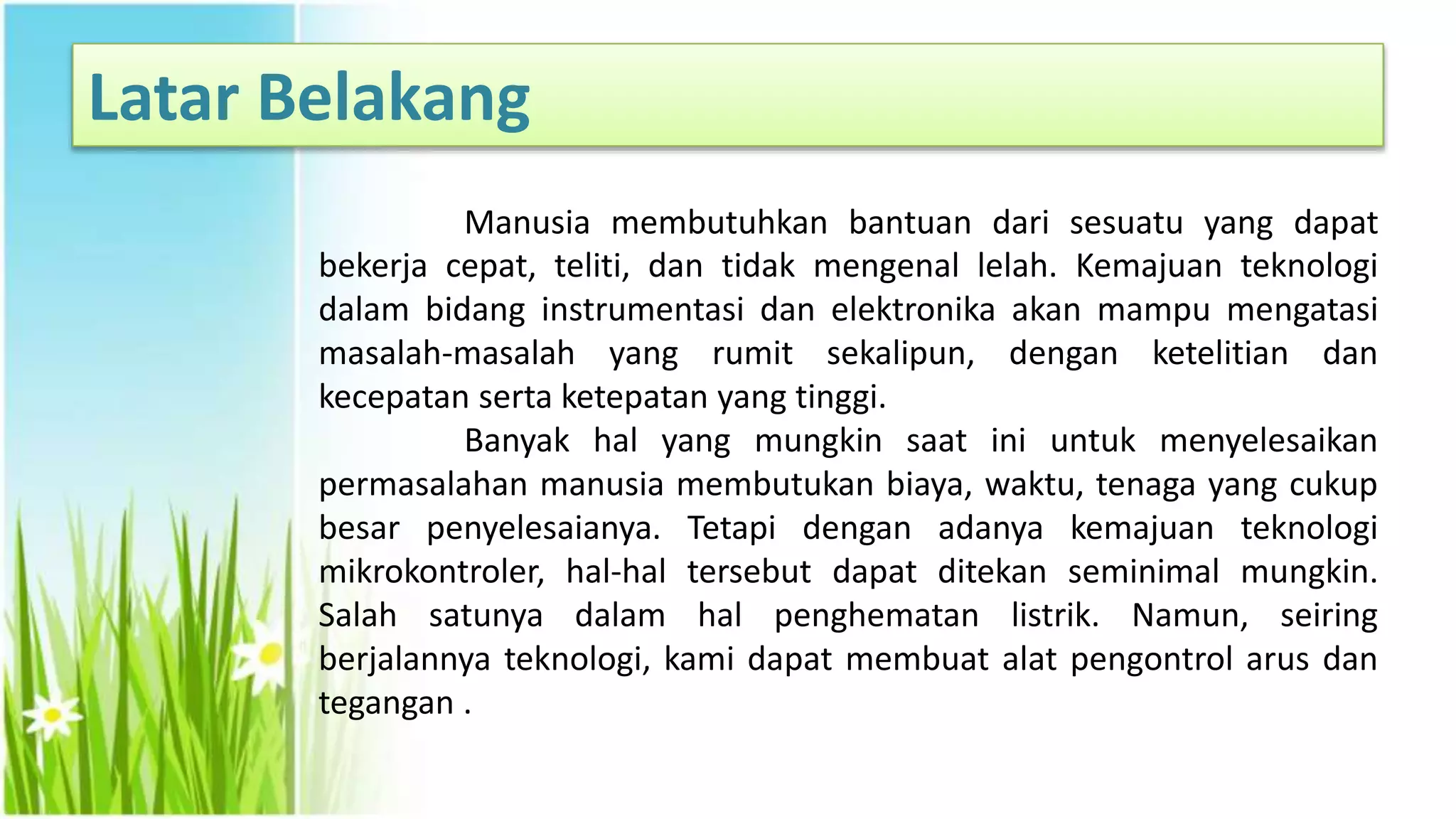

- 3. Latar Belakang Manusia membutuhkanbantuan dari sesuatu yang dapat bekerja cepat, teliti, dan tidak mengenal lelah. Kemajuan teknologi dalam bidang instrumentasi dan elektronika akan mampu mengatasi masalah-masalah yang rumit sekalipun, dengan ketelitian dan kecepatan serta ketepatan yang tinggi. Banyak hal yang mungkin saat ini untuk menyelesaikan permasalahan manusia membutukan biaya, waktu, tenaga yang cukup besar penyelesaianya. Tetapi dengan adanya kemajuan teknologi mikrokontroler, hal-hal tersebut dapat ditekan seminimal mungkin. Salah satunya dalam hal penghematan listrik. Namun, seiring berjalannya teknologi, kami dapat membuat alat pengontrol arus dan tegangan .

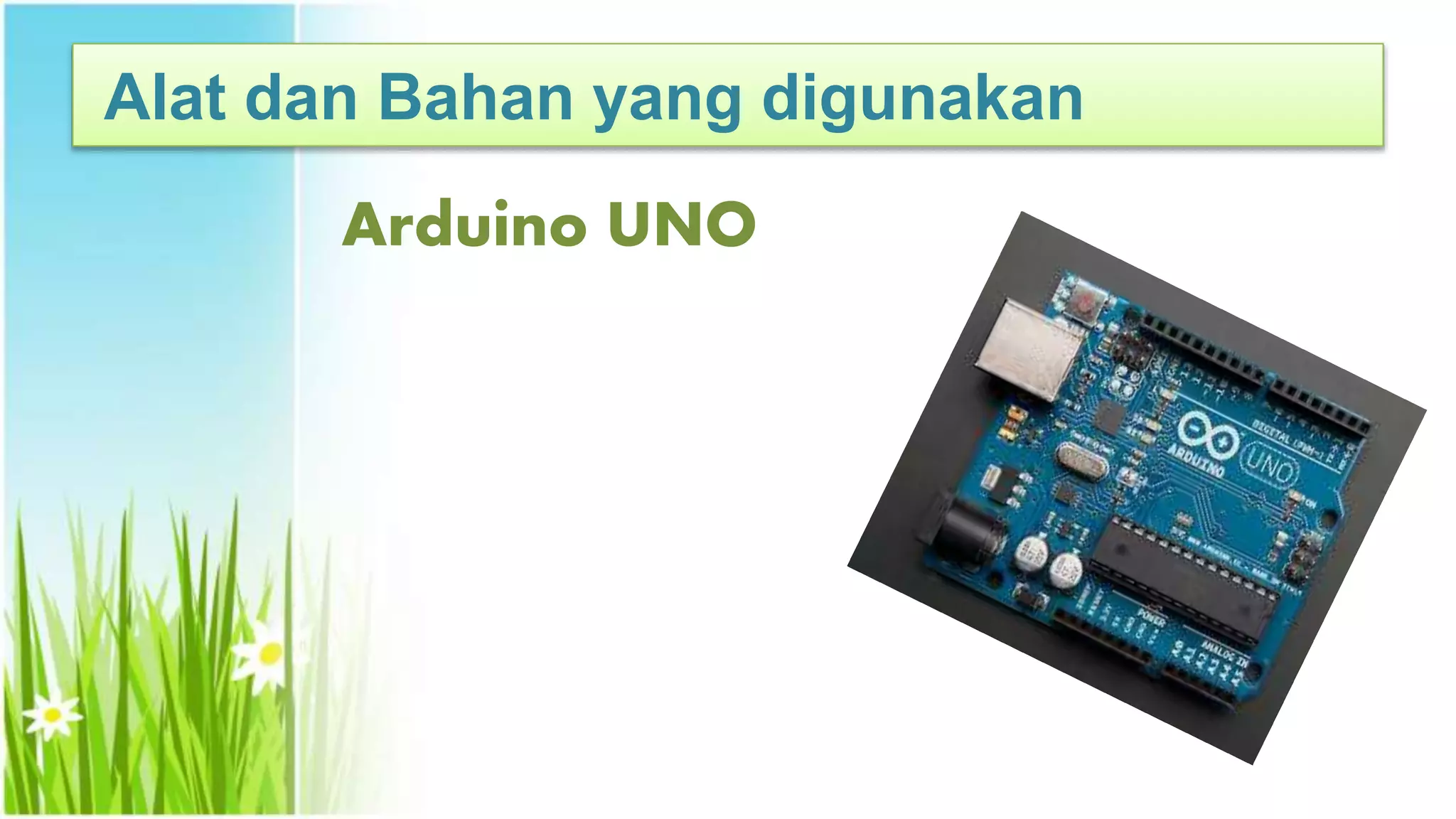

- 4. Arduino UNO Alat danBahan yang digunakan
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.

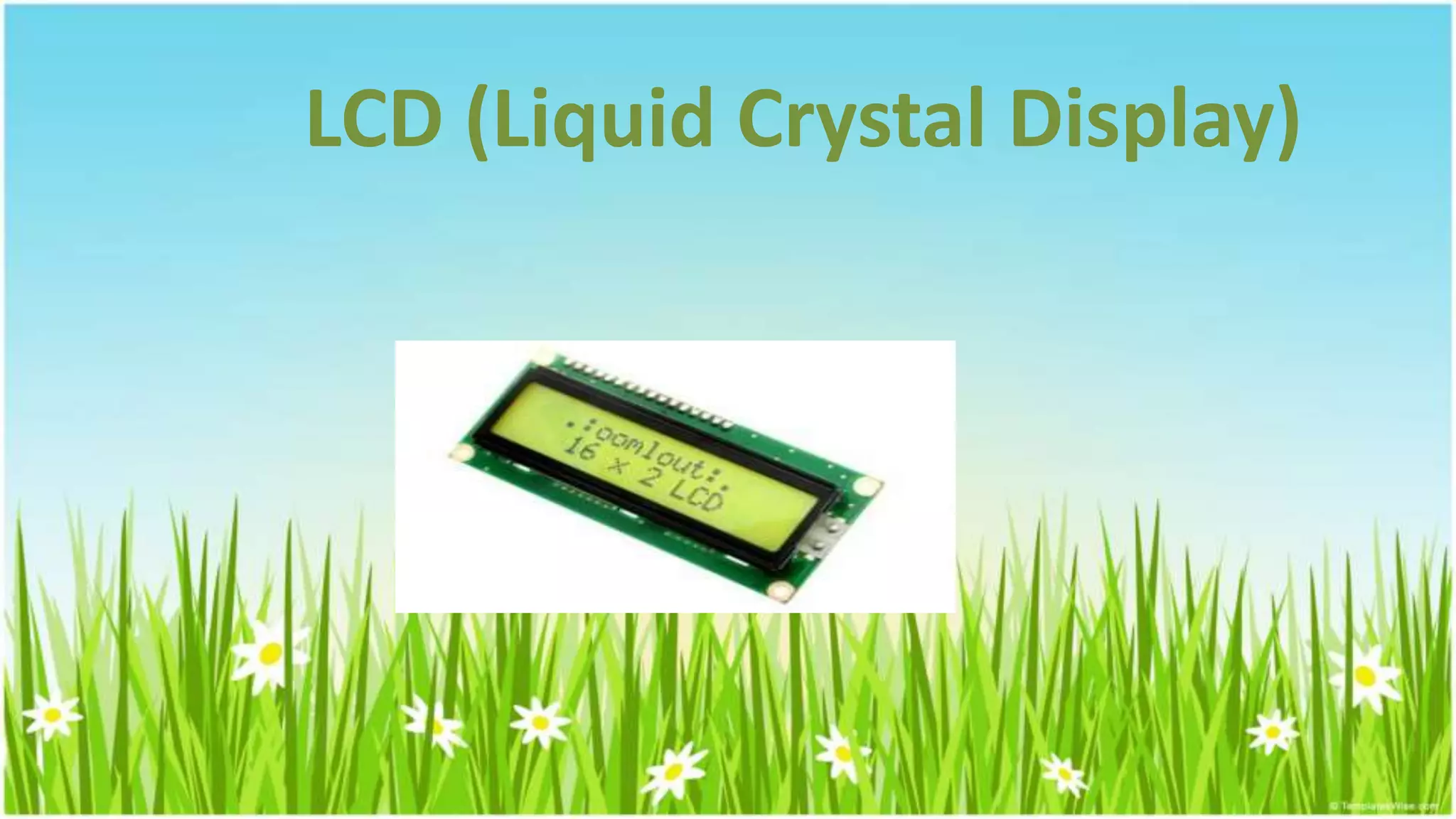

- 16. LCD (Liquid CrystalDisplay)
- 17.

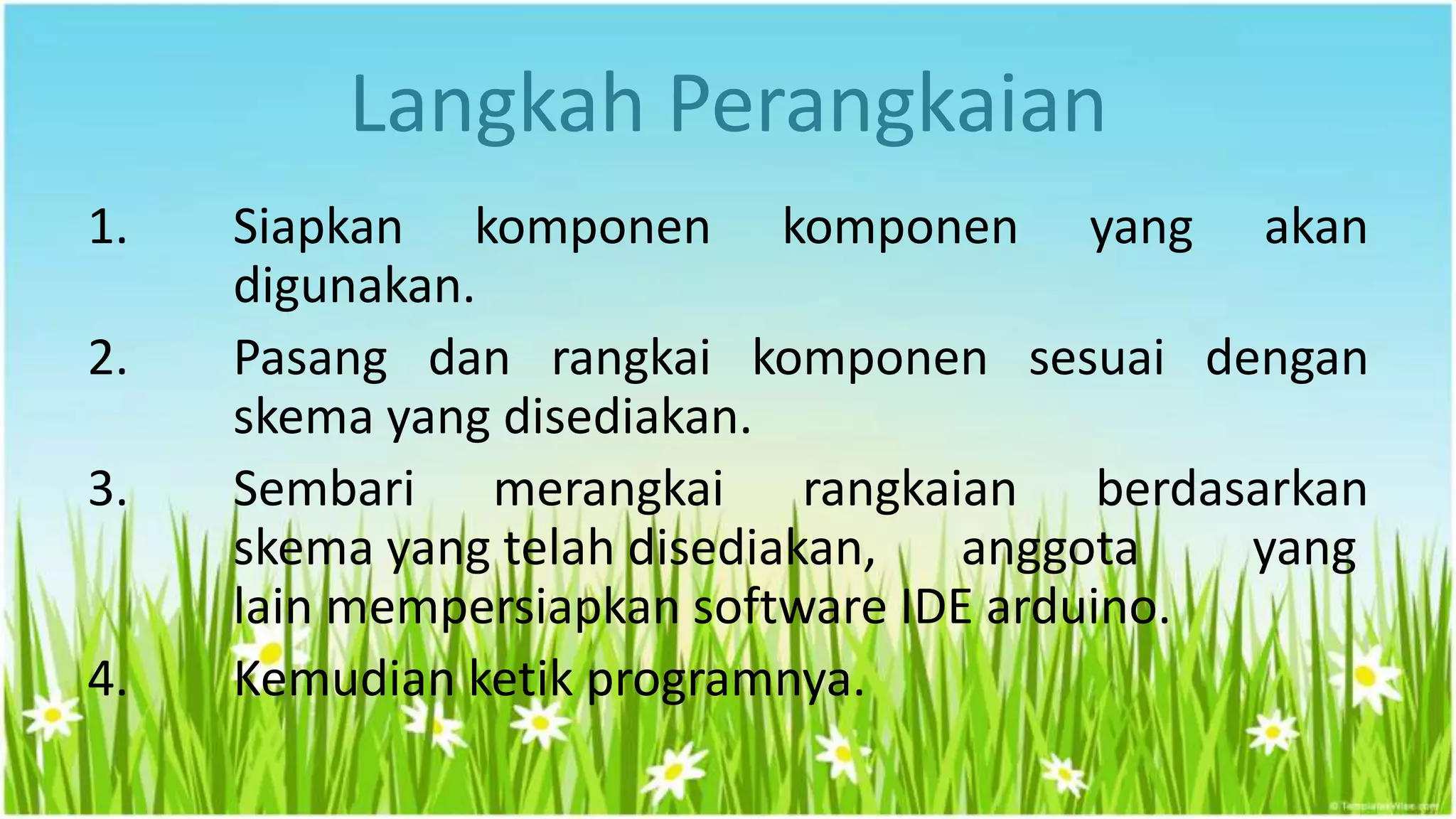

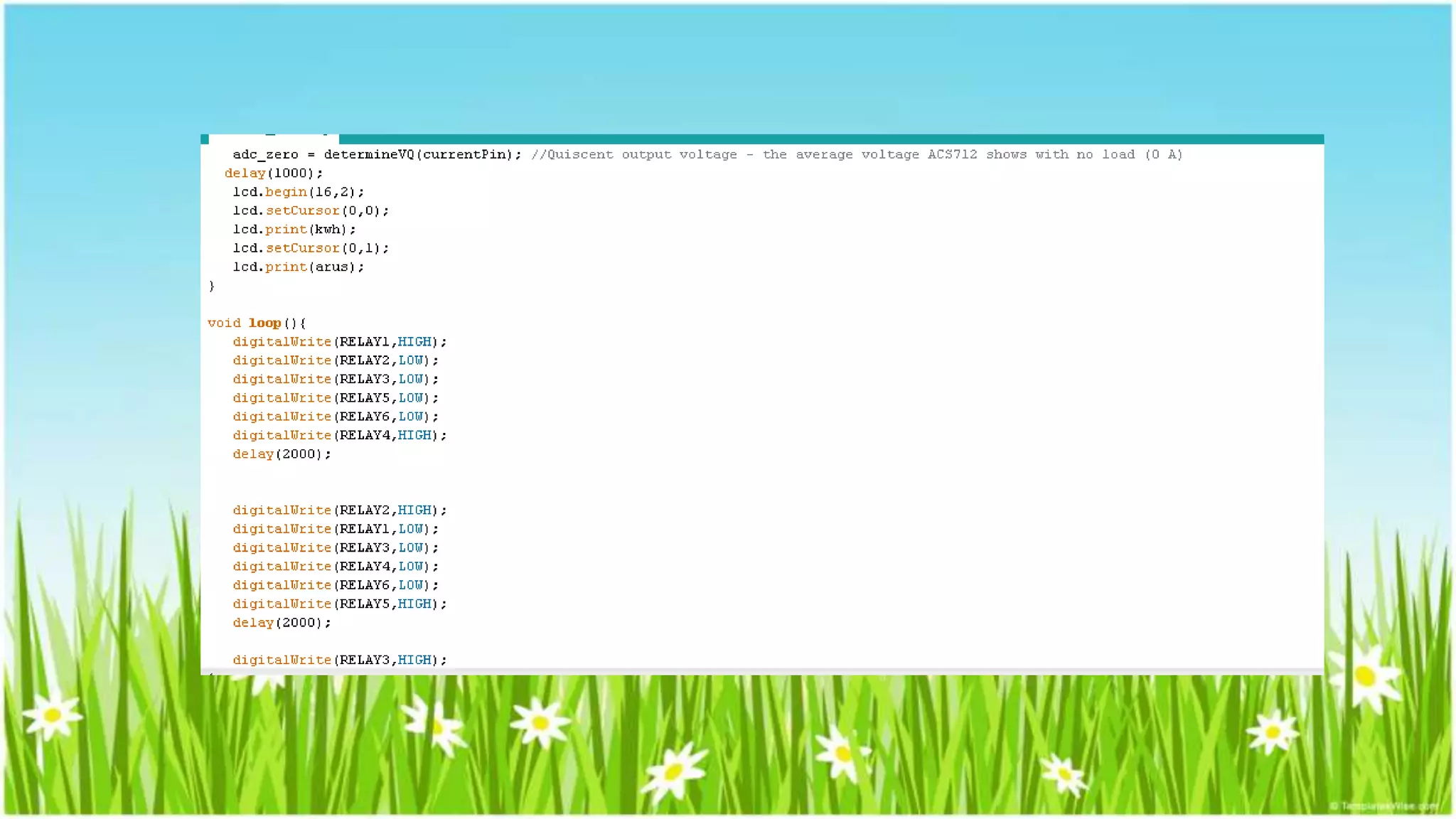

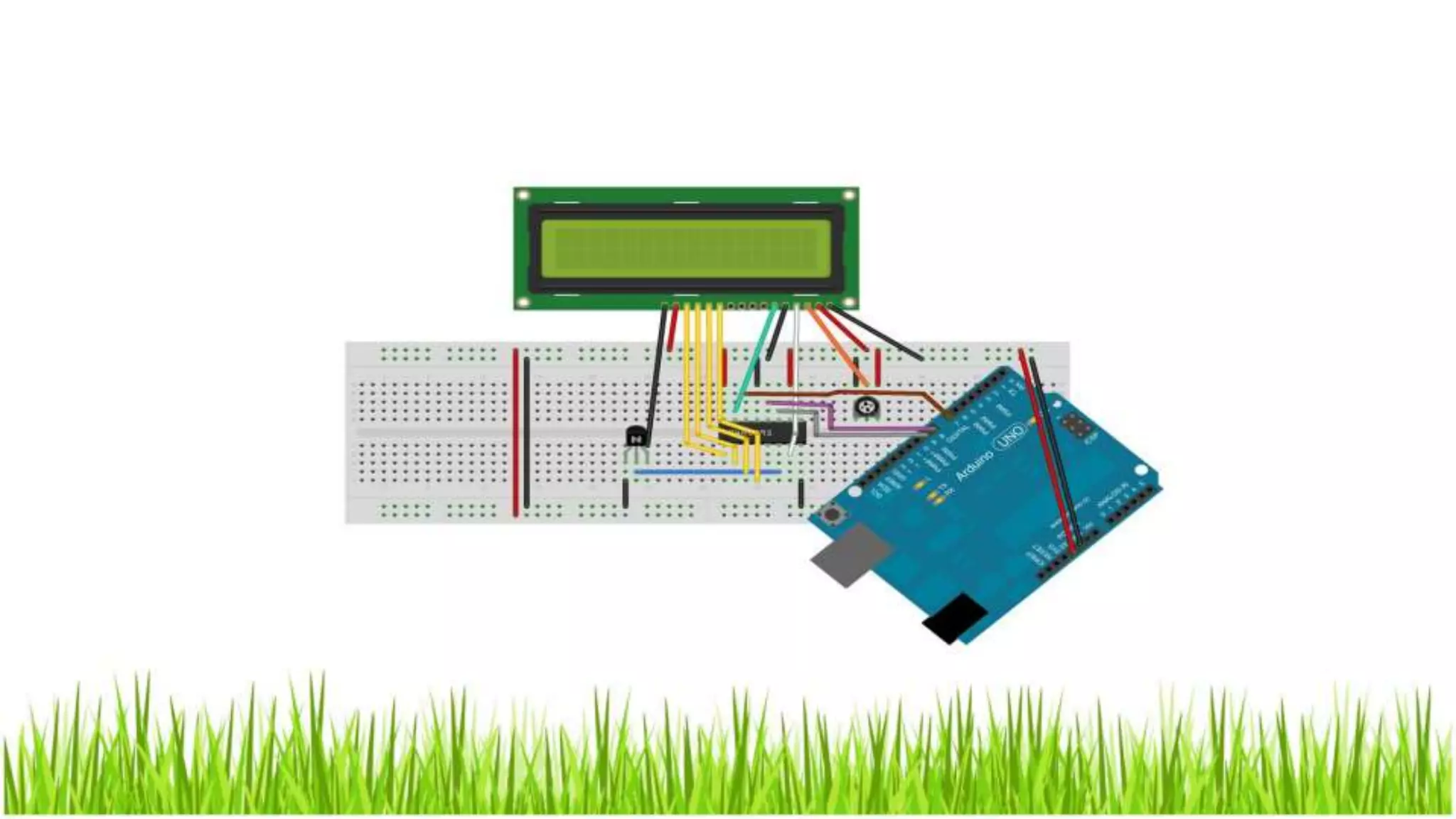

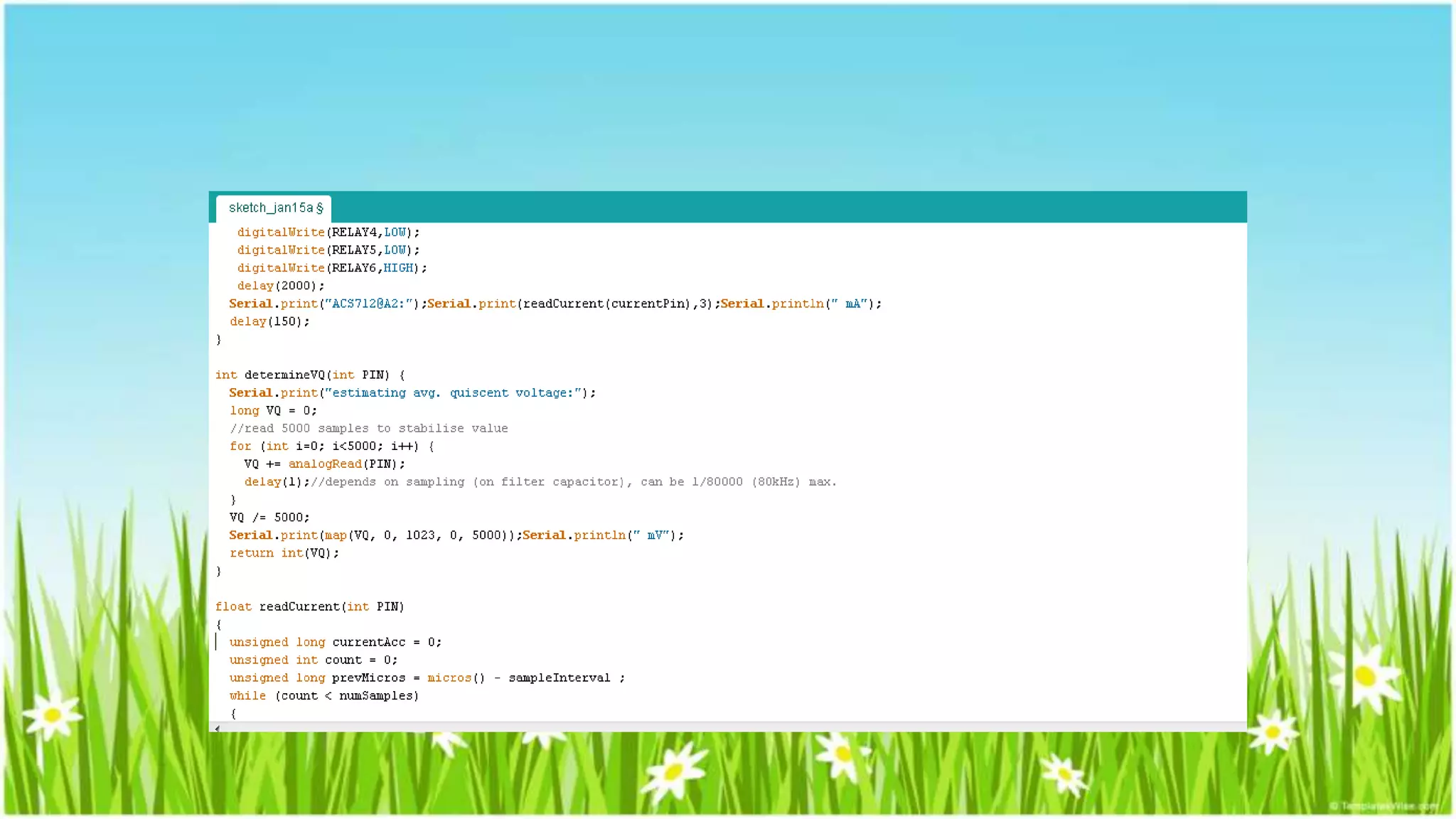

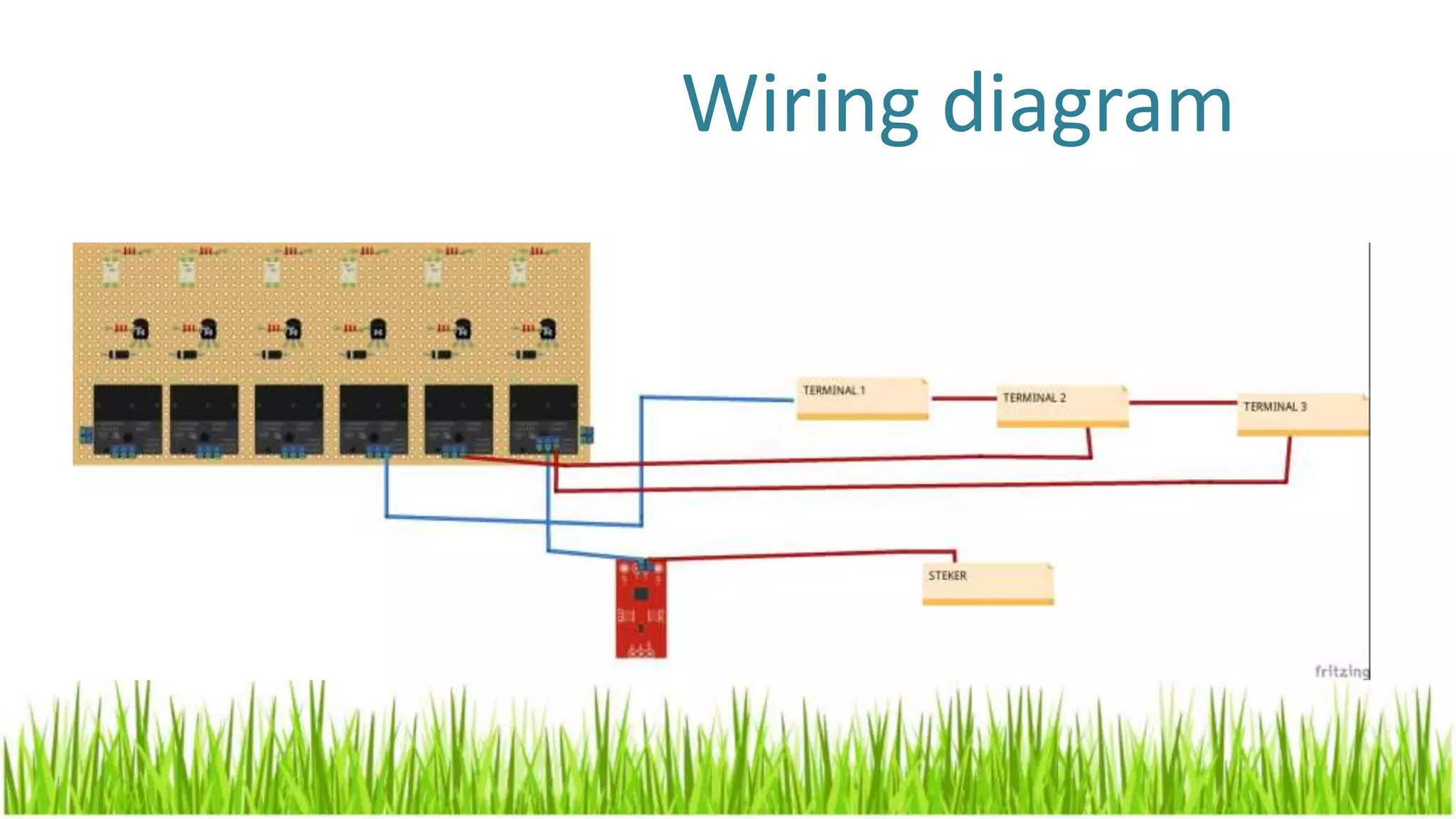

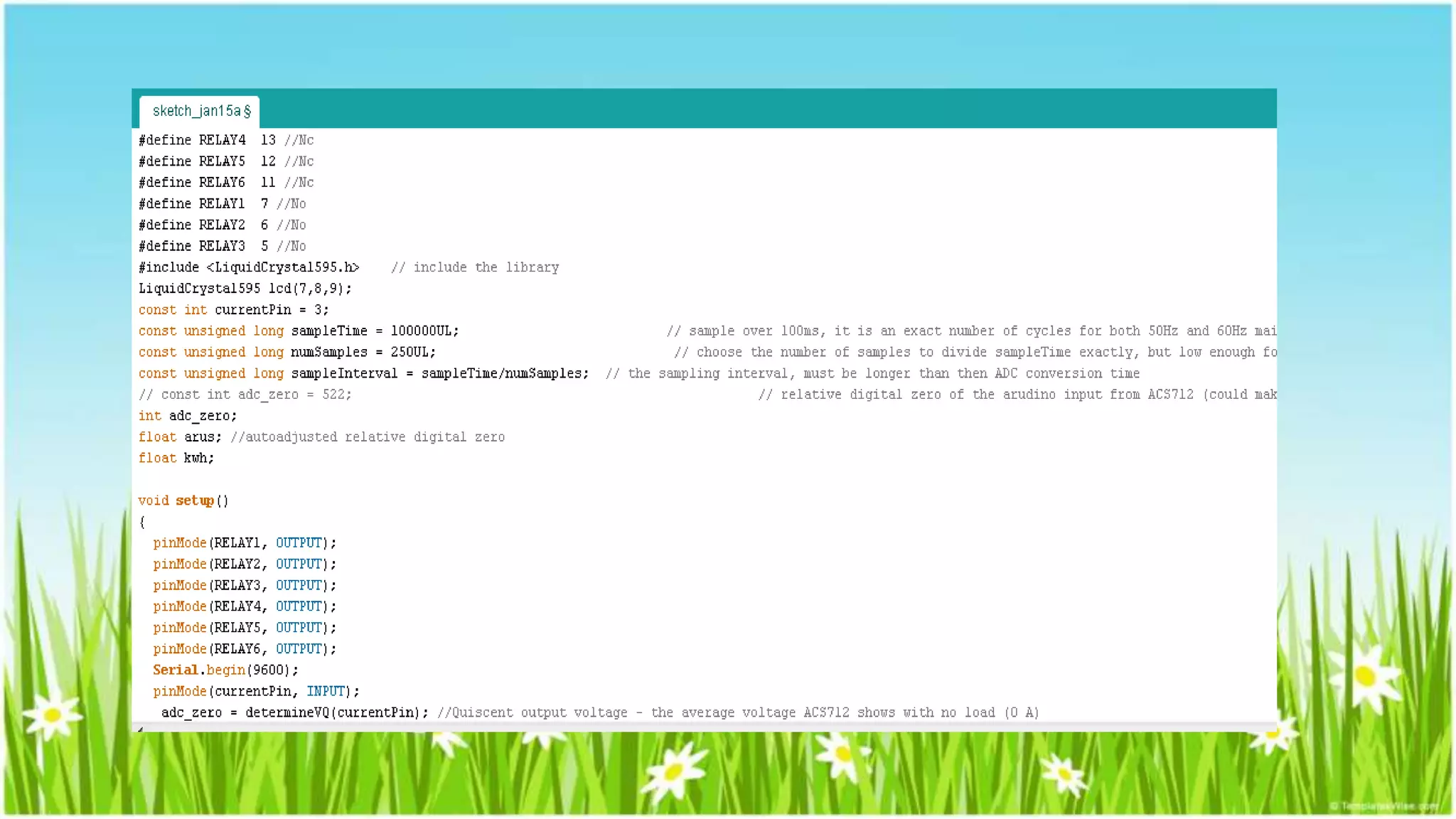

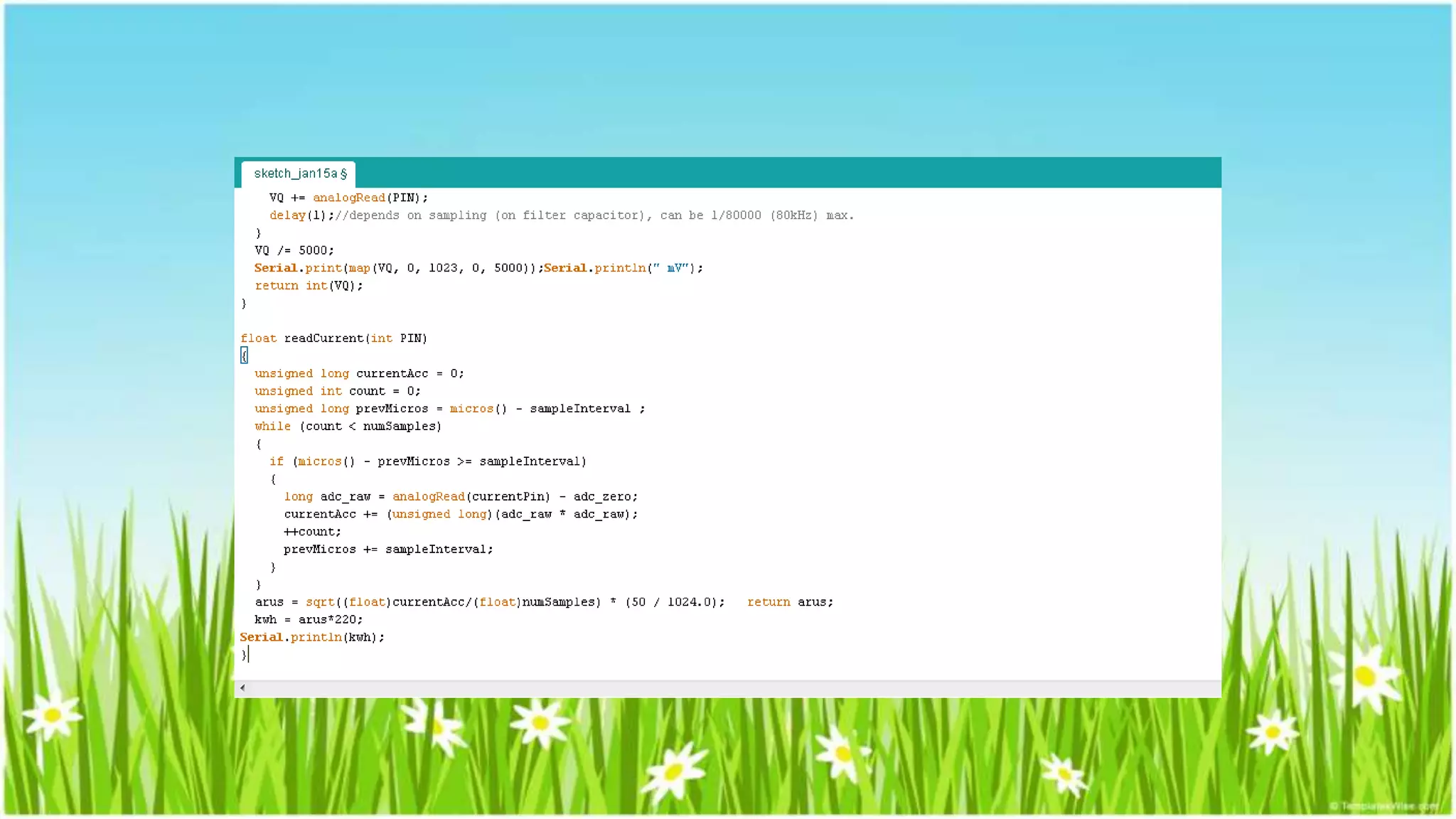

- 18. Langkah Perangkaian 1. Siapkankomponen komponen yang akan digunakan. 2. Pasang dan rangkai komponen sesuai dengan skema yang disediakan. 3. Sembari merangkai rangkaian berdasarkan skema yang telah disediakan, anggota yang lain mempersiapkan software IDE arduino. 4. Kemudian ketik programnya.

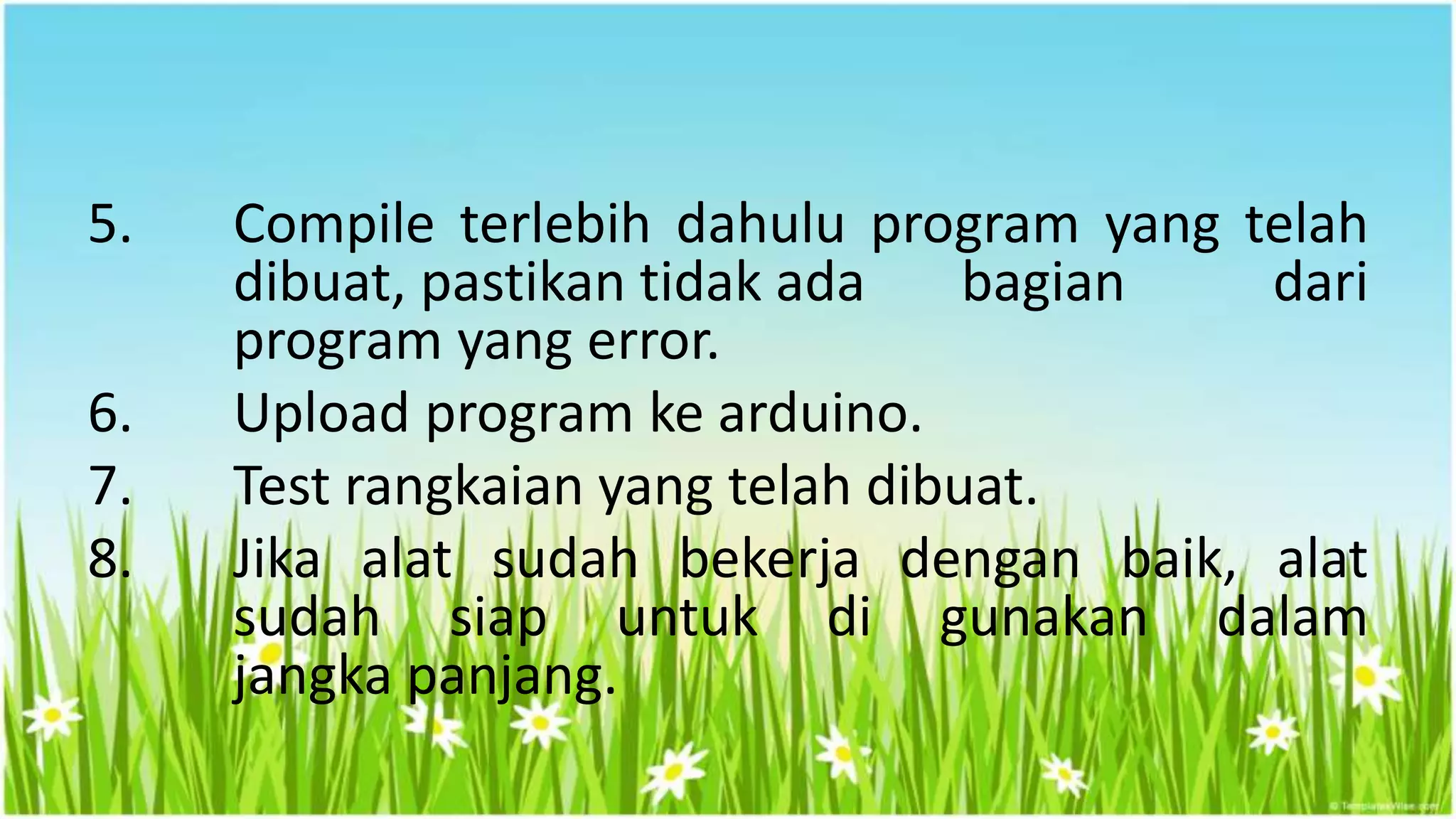

- 23. 5. Compile terlebihdahulu program yang telah dibuat, pastikan tidak ada bagian dari program yang error. 6. Upload program ke arduino. 7. Test rangkaian yang telah dibuat. 8. Jika alat sudah bekerja dengan baik, alat sudah siap untuk di gunakan dalam jangka panjang.
- 24.
- 26.

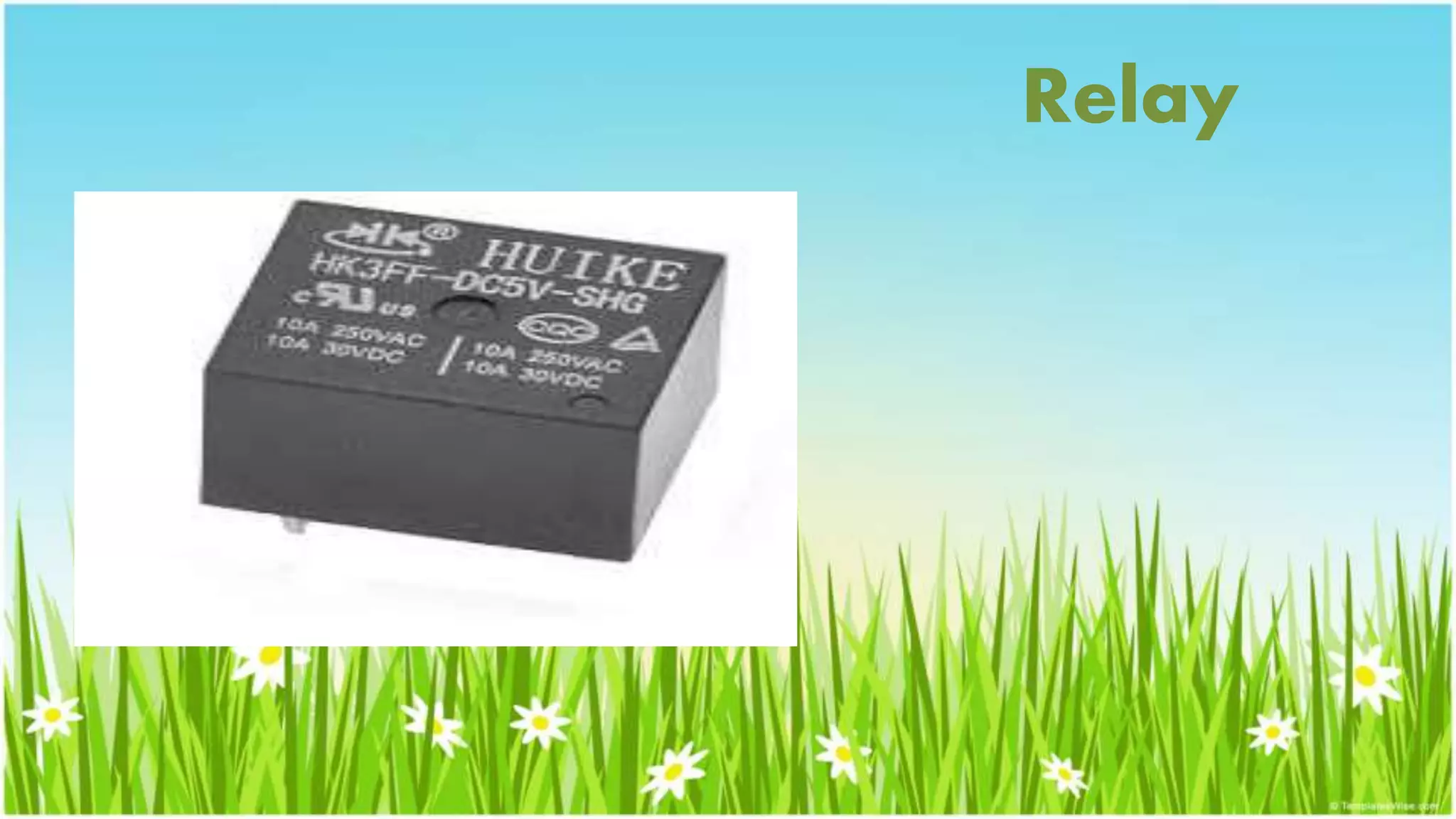

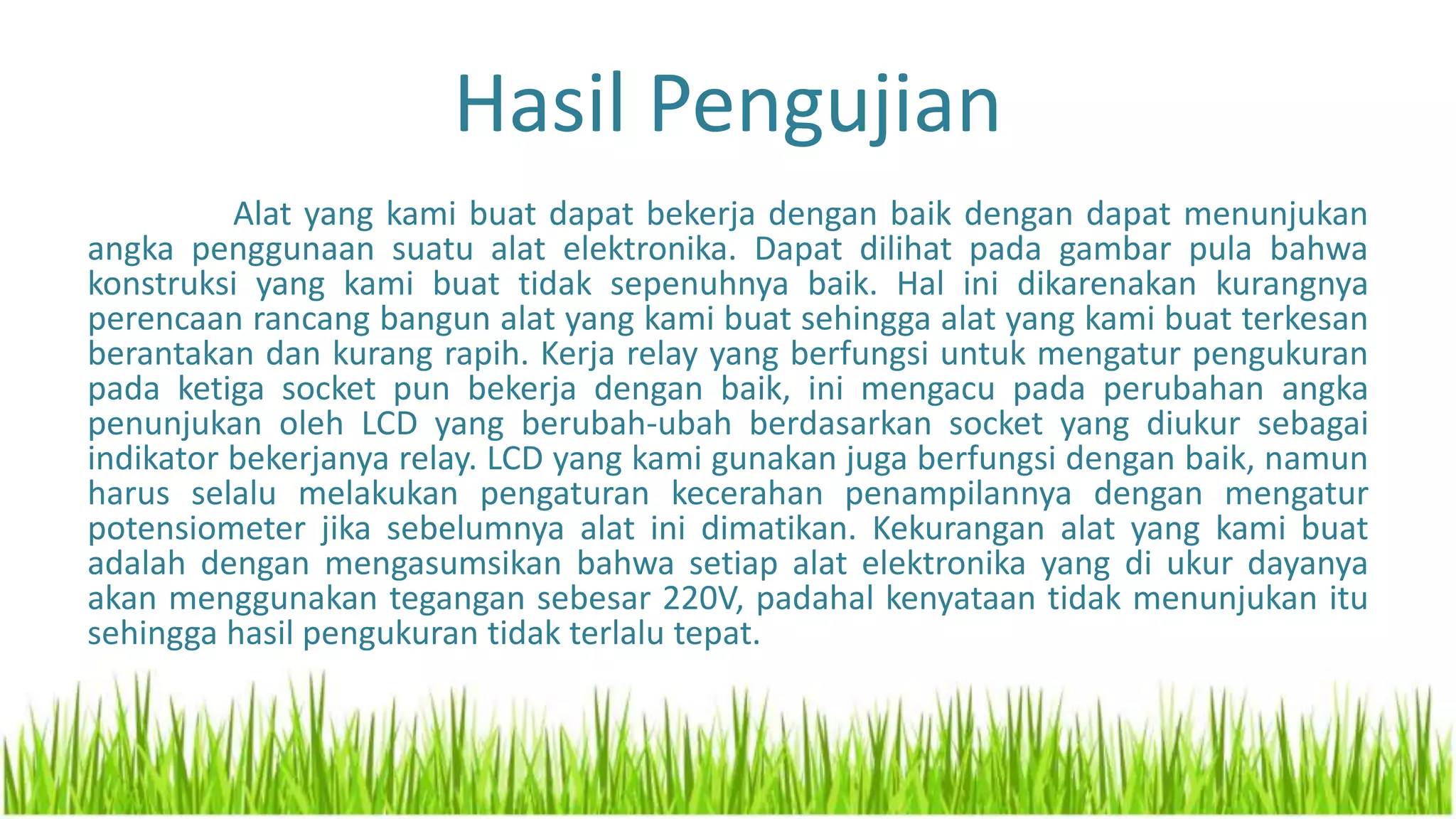

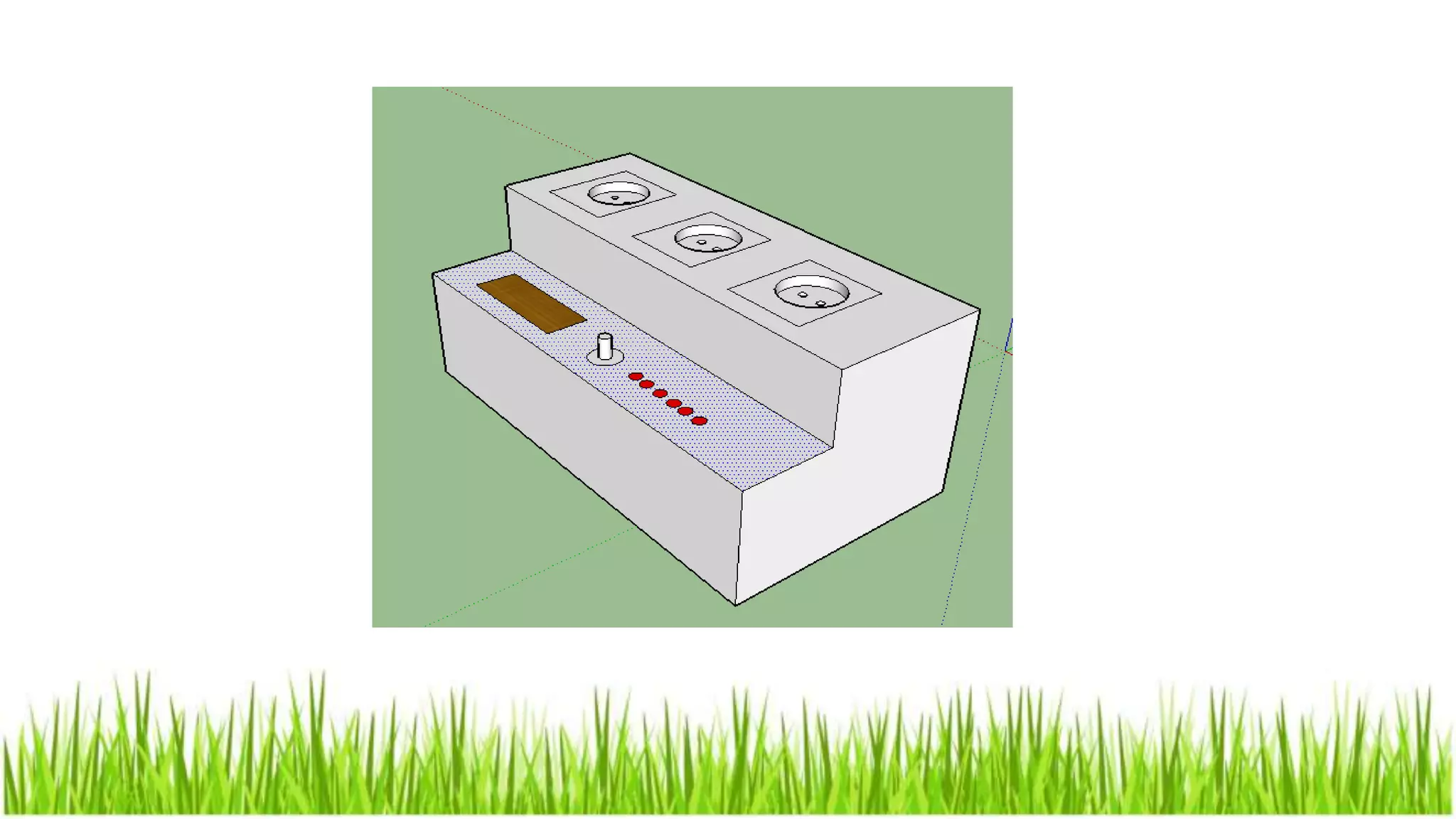

- 28. Hasil Pengujian Alat yangkami buat dapat bekerja dengan baik dengan dapat menunjukan angka penggunaan suatu alat elektronika. Dapat dilihat pada gambar pula bahwa konstruksi yang kami buat tidak sepenuhnya baik. Hal ini dikarenakan kurangnya perencaan rancang bangun alat yang kami buat sehingga alat yang kami buat terkesan berantakan dan kurang rapih. Kerja relay yang berfungsi untuk mengatur pengukuran pada ketiga socket pun bekerja dengan baik, ini mengacu pada perubahan angka penunjukan oleh LCD yang berubah-ubah berdasarkan socket yang diukur sebagai indikator bekerjanya relay. LCD yang kami gunakan juga berfungsi dengan baik, namun harus selalu melakukan pengaturan kecerahan penampilannya dengan mengatur potensiometer jika sebelumnya alat ini dimatikan. Kekurangan alat yang kami buat adalah dengan mengasumsikan bahwa setiap alat elektronika yang di ukur dayanya akan menggunakan tegangan sebesar 220V, padahal kenyataan tidak menunjukan itu sehingga hasil pengukuran tidak terlalu tepat.

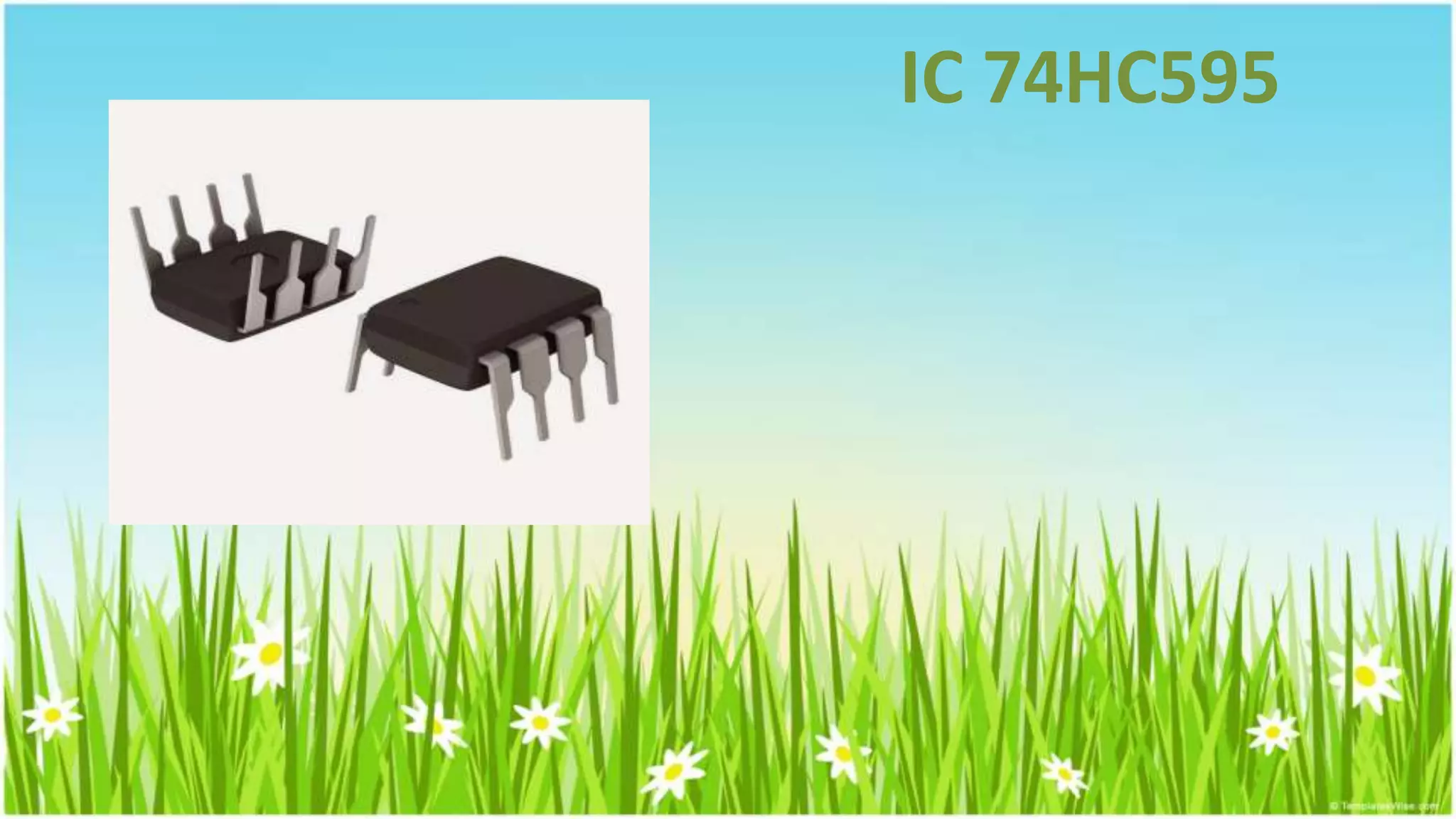

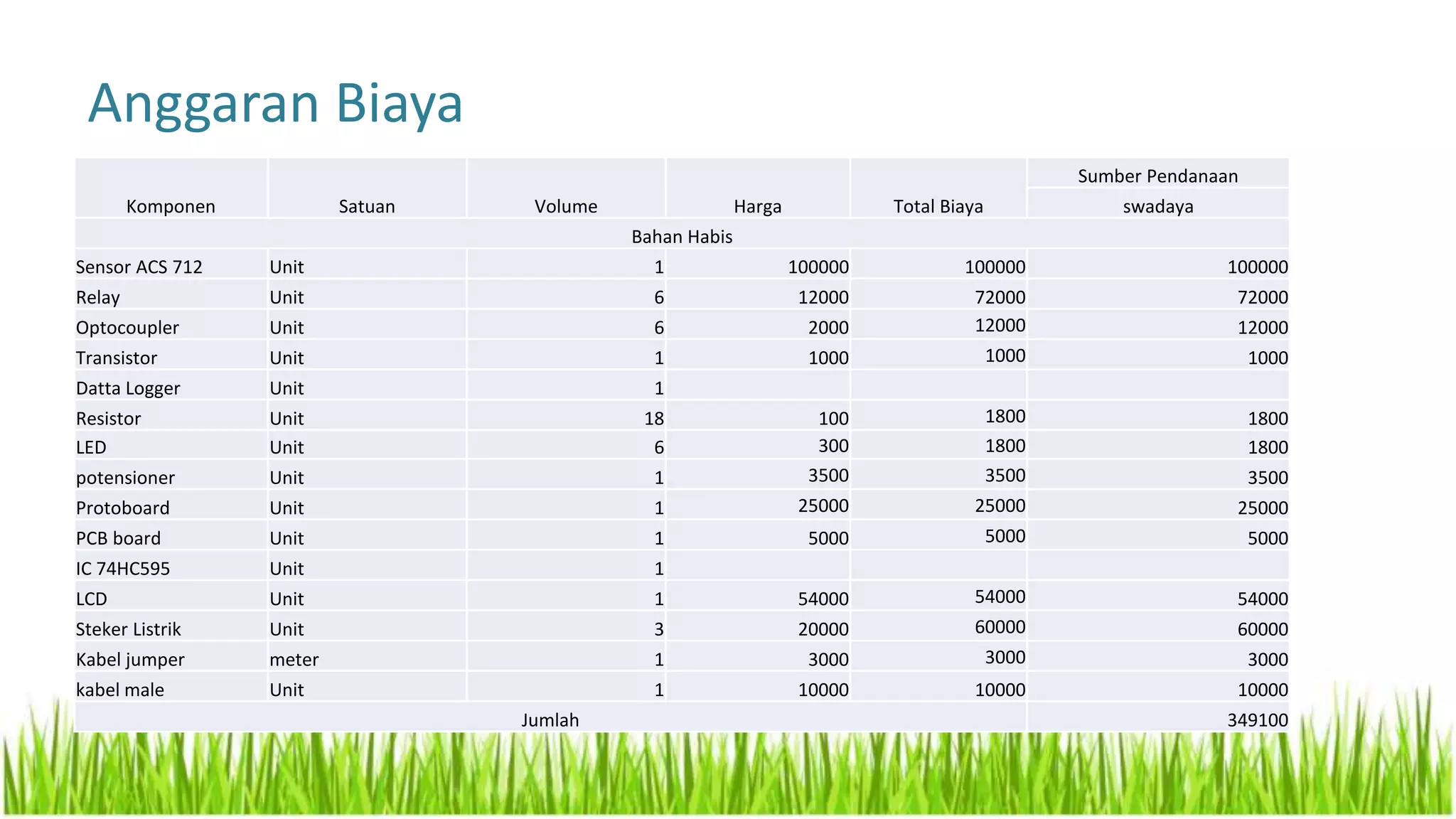

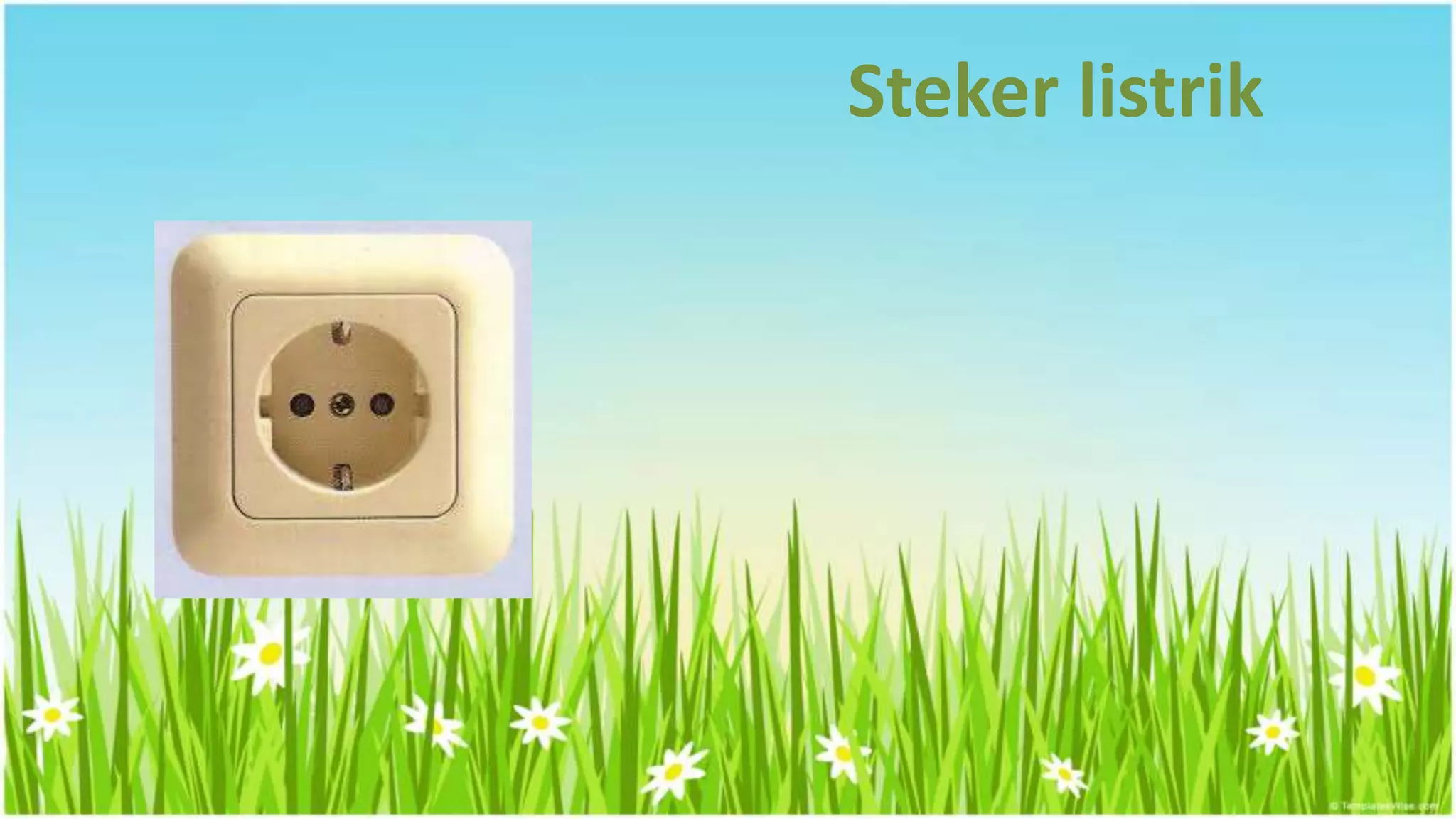

- 29. Anggaran Biaya Komponen SatuanVolume Harga Total Biaya Sumber Pendanaan swadaya Bahan Habis Sensor ACS 712 Unit 1 100000 100000 100000 Relay Unit 6 12000 72000 72000 Optocoupler Unit 6 2000 12000 12000 Transistor Unit 1 1000 1000 1000 Datta Logger Unit 1 Resistor Unit 18 100 1800 1800 LED Unit 6 300 1800 1800 potensioner Unit 1 3500 3500 3500 Protoboard Unit 1 25000 25000 25000 PCB board Unit 1 5000 5000 5000 IC 74HC595 Unit 1 LCD Unit 1 54000 54000 54000 Steker Listrik Unit 3 20000 60000 60000 Kabel jumper meter 1 3000 3000 3000 kabel male Unit 1 10000 10000 10000 Jumlah 349100

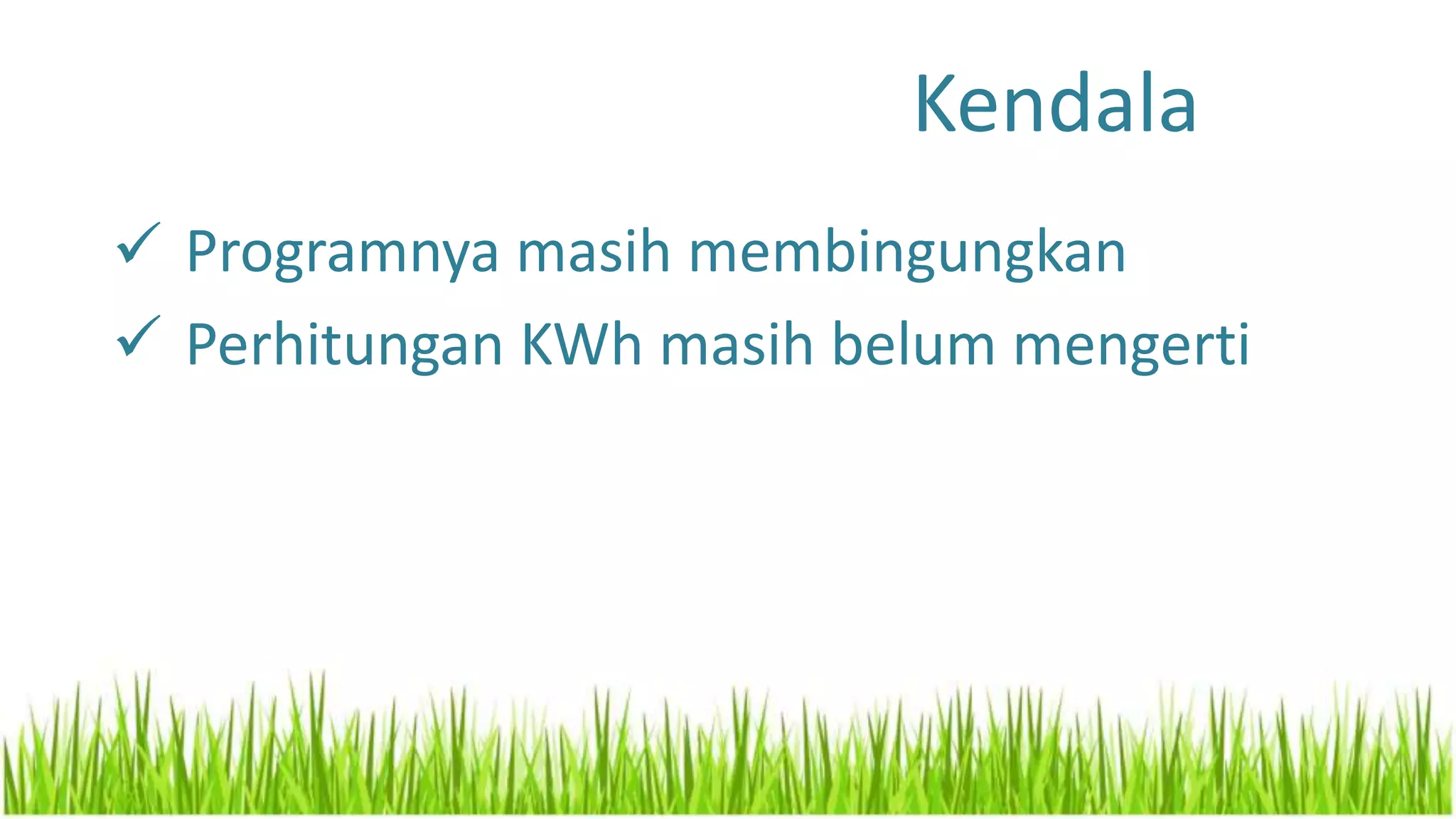

- 30. Kendala Programnya masihmembingungkan Perhitungan KWh masih belum mengerti

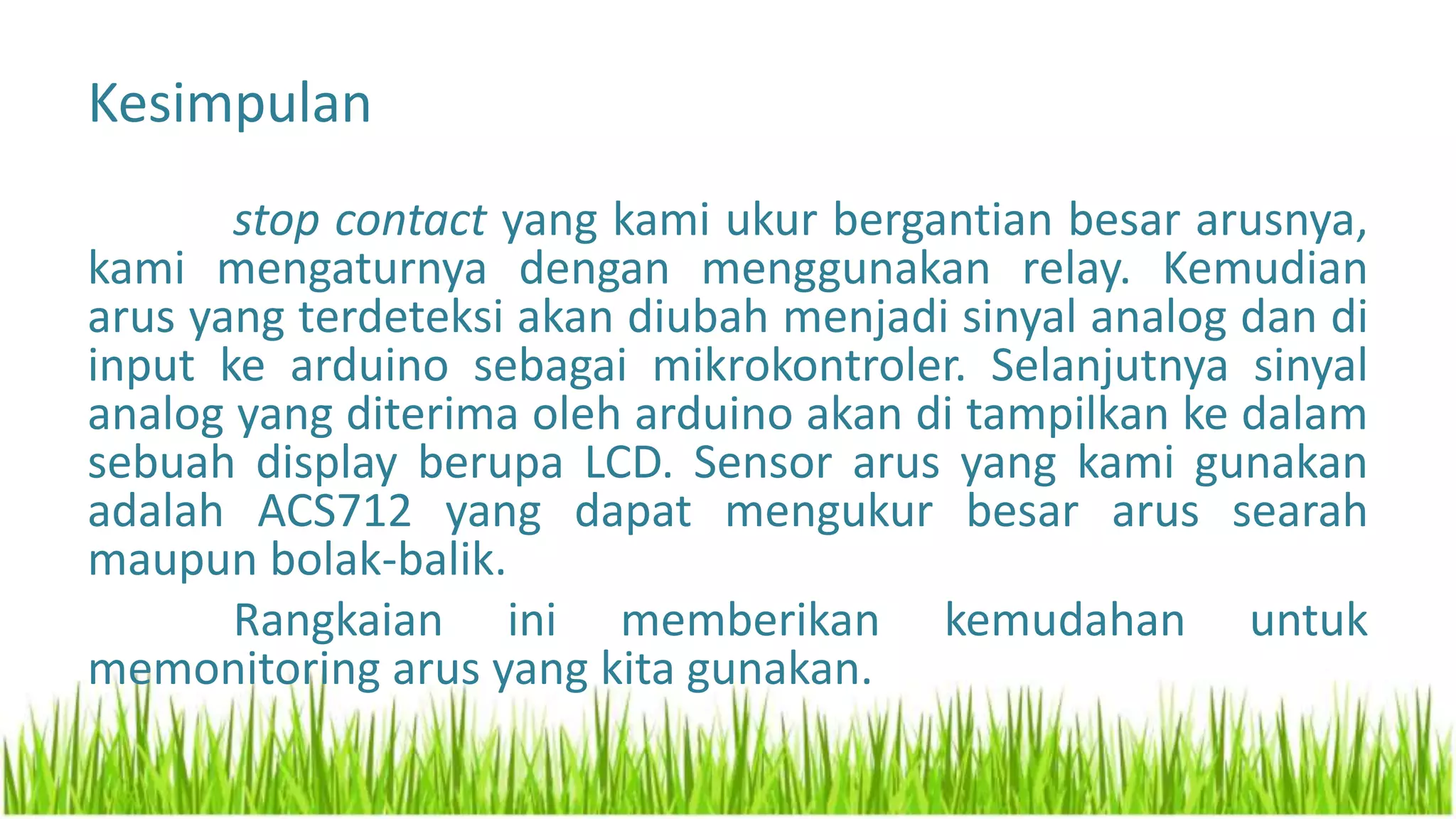

- 31. Kesimpulan stop contact yangkami ukur bergantian besar arusnya, kami mengaturnya dengan menggunakan relay. Kemudian arus yang terdeteksi akan diubah menjadi sinyal analog dan di input ke arduino sebagai mikrokontroler. Selanjutnya sinyal analog yang diterima oleh arduino akan di tampilkan ke dalam sebuah display berupa LCD. Sensor arus yang kami gunakan adalah ACS712 yang dapat mengukur besar arus searah maupun bolak-balik. Rangkaian ini memberikan kemudahan untuk memonitoring arus yang kita gunakan.
