Pengertian Analisis PerancanganPengertian Analisis Perancangan
Jaringan KomputerJaringan Komputer
Analisis meupakan kegiatan yang dilakukan untuk mengkaji
atau menelaah sesuatu hal dimana kegiatan ini adalah
langkah pertama dari proses perencanaan suatu hal.
Perencanaan adalah kegiatan menyusun atau merancang
hal–hal yang belum ada atau belum diterapkan
berdasarkan hasil dari kegiatan analisis.
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER
Jaringan komputerJaringan komputer
Merupakan kumpulan antara dua atau lebih
komputer yang saling terhubung dalam
sebuah sistem untuk melakukan sebuah
tugas melalui suatu media komunikasi
untuk melakukan komunikasi data antara
satu dengan yang lain.
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER
Komponen Dasar Jaringan komputerKomponen Dasar Jaringan komputer
 1. Komputer
 2.  NIC ( Network Interface Card)
- Ex : RJ45
- RJ 45 biasanya menggunakan kabel UTP. Kabel UTP ada 8 kabel
(4 pair). Standar warna kabel UTP
 3. Network Device
- Hub
Hub adalah perangkat jaringan yang terdiri dari banyak port untuk menghubungkan Node atau titik
sehingga membentuk jaringan yang saling terhubung dalam topologi star. Jika jumlah port yang
tersedia tidak cukup untuk menghubungkan semua komputer yang akan dihubungkan ke dalam satu
jaringan dapat digunakan beberapa hub yang dihubungkan secara up-link.
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER

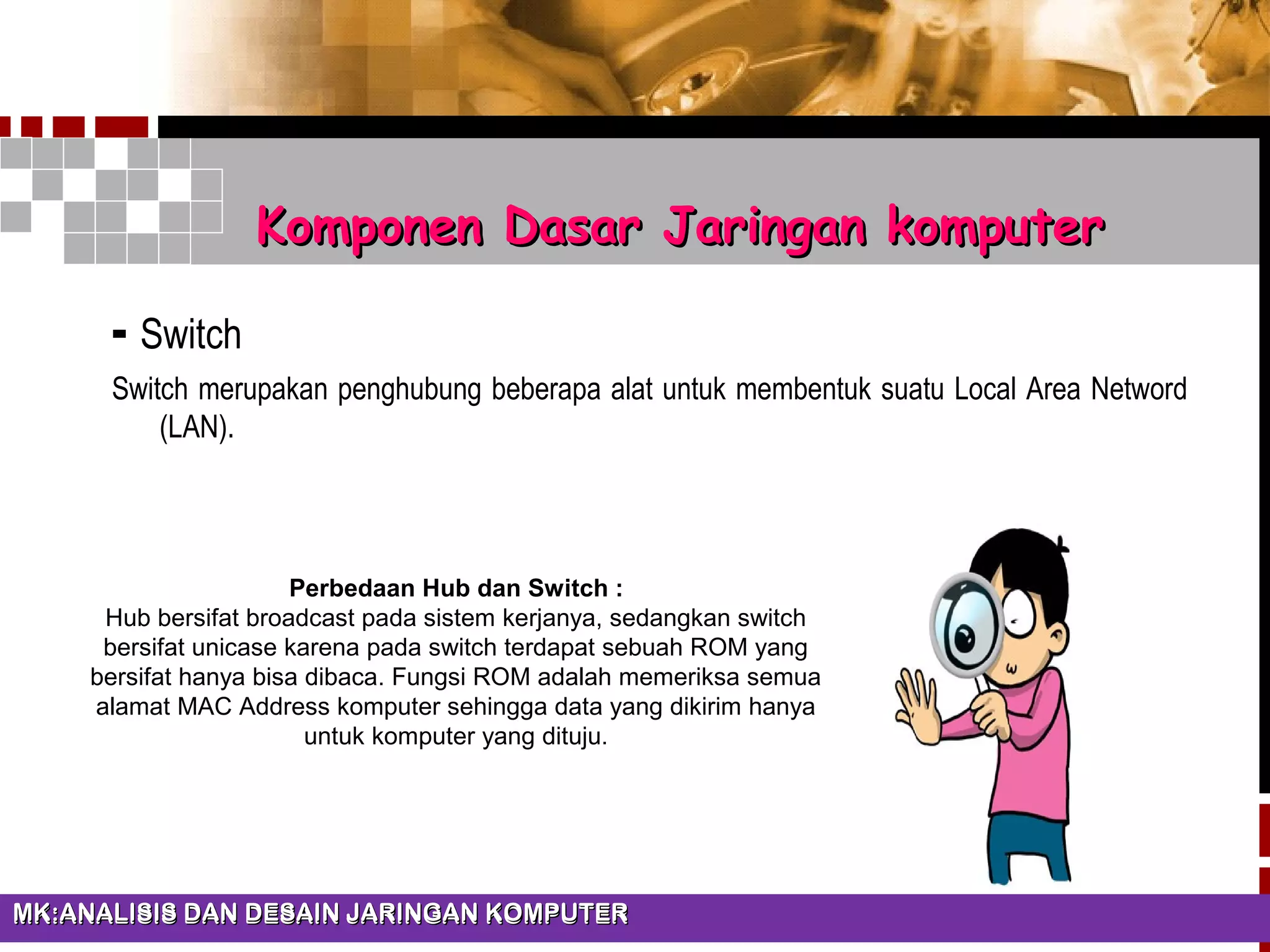

- Switch
Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Netword
(LAN).
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER
Komponen Dasar Jaringan komputerKomponen Dasar Jaringan komputer
Perbedaan Hub dan Switch :
Hub bersifat broadcast pada sistem kerjanya, sedangkan switch
bersifat unicase karena pada switch terdapat sebuah ROM yang
bersifat hanya bisa dibaca. Fungsi ROM adalah memeriksa semua
alamat MAC Address komputer sehingga data yang dikirim hanya
untuk komputer yang dituju.
- Router
Router adalah sebuah alat jaringan komputer yang mengirimkan paketdata melalui
sebuah jaringan atau internet menuju tujuannya, melalui sebuah proses yang
dikenal sebagai routingProses routing terjadi pada lapisan 3 Lapisan Jaringan
seperti Internet Protokol dari stack protokoltujuh-lapis OSI.
- Bridge
Bridge menghubungkan dua jaringan yang sama, yang berbeda hanya fisik saja.
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER
Komponen Dasar Jaringan komputerKomponen Dasar Jaringan komputer
 4. Media Transmisi
Media transmisi dibagi menjadi 2 :
- Wireline
a. kabel UTP
b. kabel coaxial
c. fiber optic
- Wireless
 5.  NOS (Netwotk Operating System)
Satu-satunya komponen jaringan yang berupa software.
Modul 1 Elektronika analog dan digitalModul 1 Elektronika analog dan digitalMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTERMK:ANALISIS DAN DESAIN JARINGAN KOMPUTER
Komponen Dasar Jaringan komputerKomponen Dasar Jaringan komputer
 Tempat, yaitu dimana akan dibangun jarkom dan
topologi apa yang cocok dan pas dengan tempat
 Kebutuhan, jarkom dibuat untuk keperluan apa saja
dan disesuaikan dengan topologi akan yang cocok
dengan kebutuhan
 User/pengguna, siapa yang menggunakan jarkom
dan seberapa jauh pengetahuan user/pengguna
mengenai jarkom
 Dana
Menganalisis situasi sebelumMenganalisis situasi sebelum
membangun jarkommembangun jarkom
Mendesain jarkomMendesain jarkom
Mendesain jarkomMendesain jarkom
Mendesain jarkomMendesain jarkom

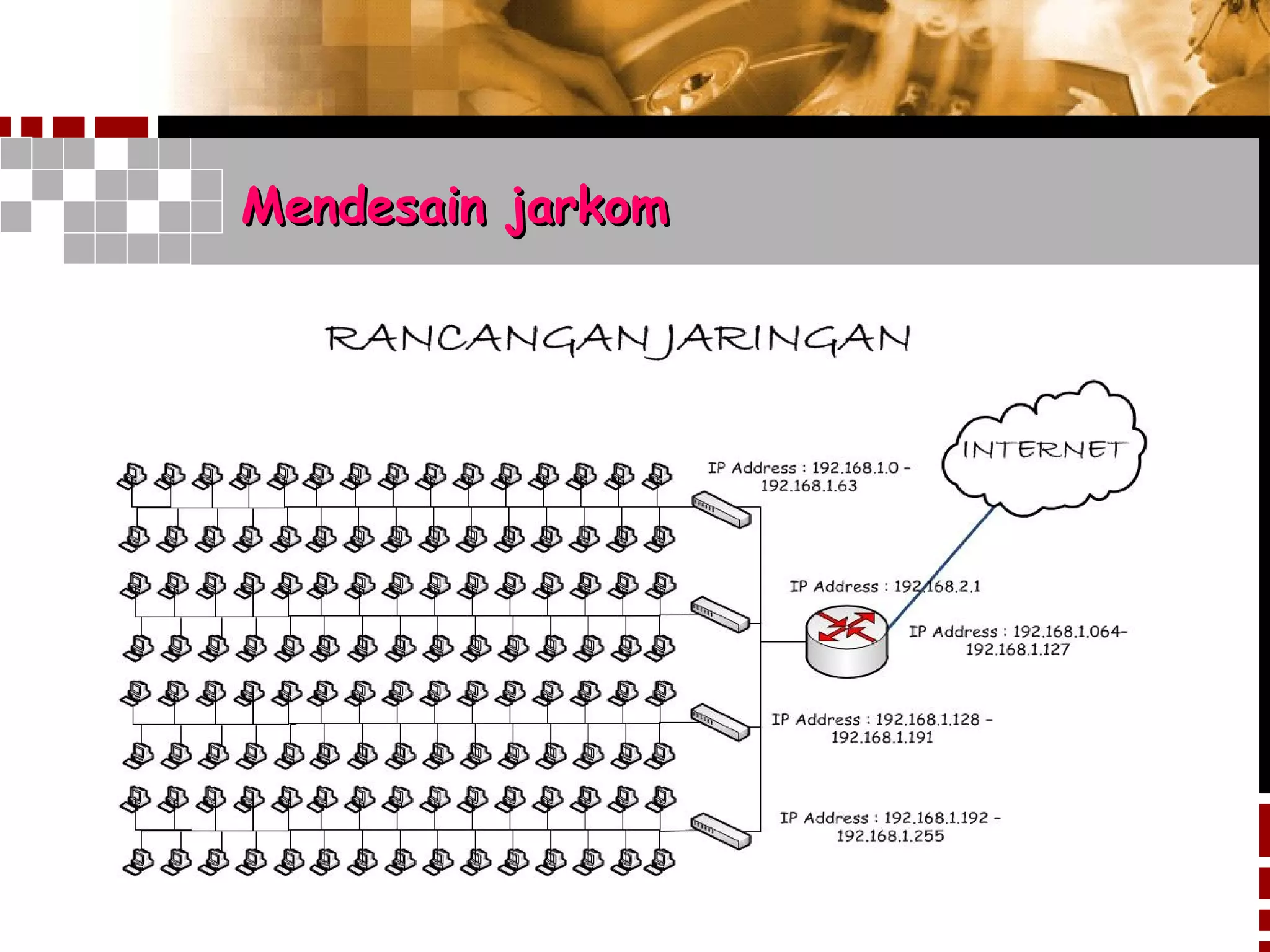

Conton desain jarkom denganConton desain jarkom dengan
bebera switchbebera switch
Switch1
Switch2
Switch3
Switch4
