Power Apps は初期状態から多種多様な SaaS サービスの API を利用するためのコネクタが用意されています。裏返せば API が提供されていない、あるいはコネクタが提供されていないサービスの利用ができません。せっかく購入した Power Apps を使い倒すために、カスタム API & コネクタが利用する方法の基礎的な部分をまとめてみました。

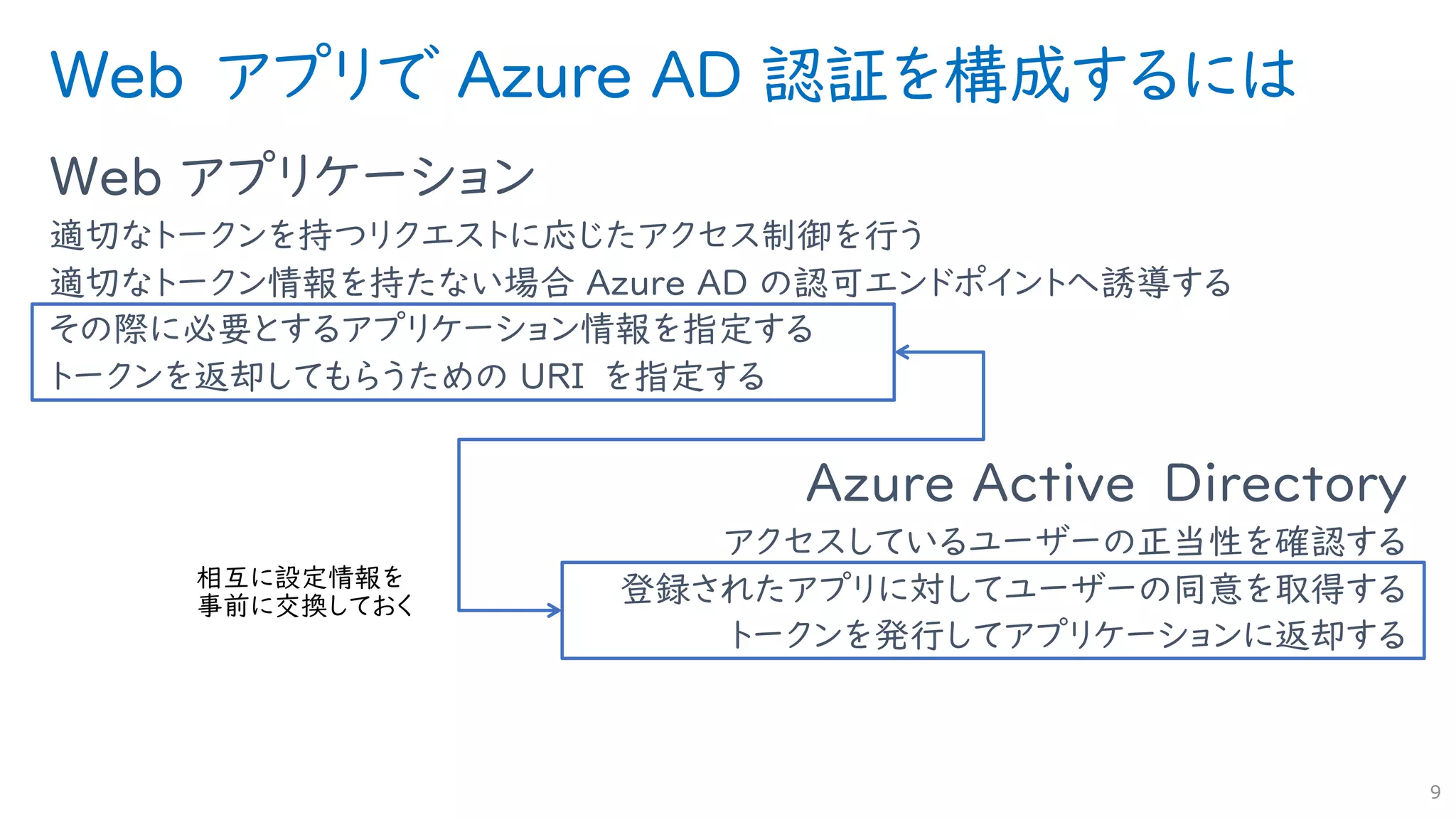

9. Web アプリで Azure AD 認証を構成するには
Web アプリケーション
適切なトークンを持つリクエストに応じたアクセス制御を行う
適切なトークン情報を持たない場合 Azure AD の認可エンドポイントへ誘導する
その際に必要とするアプリケーション情報を指定する
トークンを返却してもらうための URI を指定する
Azure Active Directory
アクセスしているユーザーの正当性を確認する
登録されたアプリに対してユーザーの同意を取得する
トークンを発行してアプリケーションに返却する
9

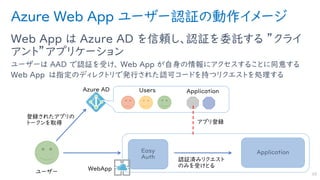

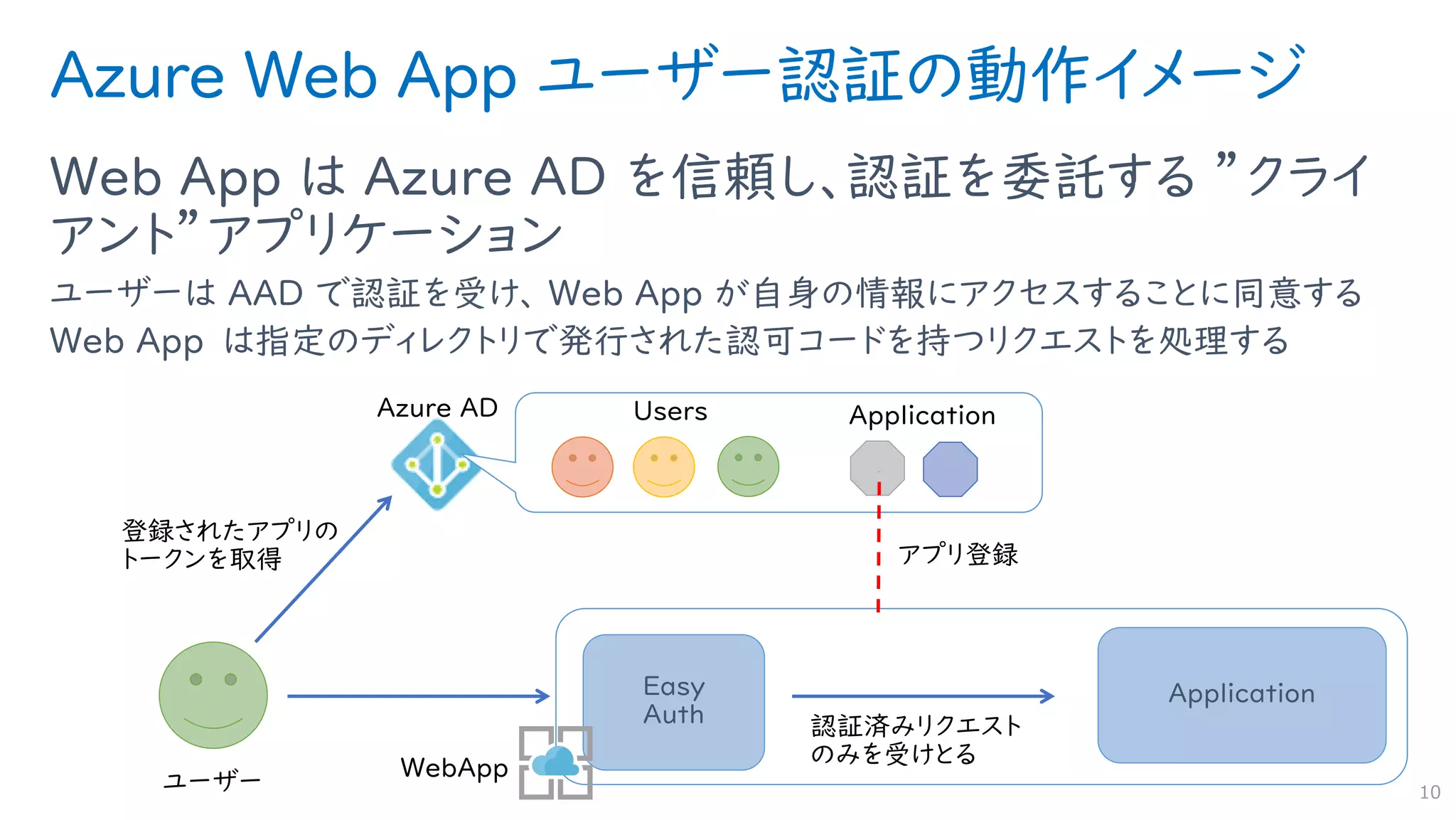

10. Azure Web App ユーザー認証の動作イメージ
Web App は Azure AD を信頼し、認証を委託する ”クライ
アント”アプリケーション
ユーザーは AAD で認証を受け、 Web App が自身の情報にアクセスすることに同意する
Web App は指定のディレクトリで発行された認可コードを持つリクエストを処理する
10
ApplicationEasy
Auth

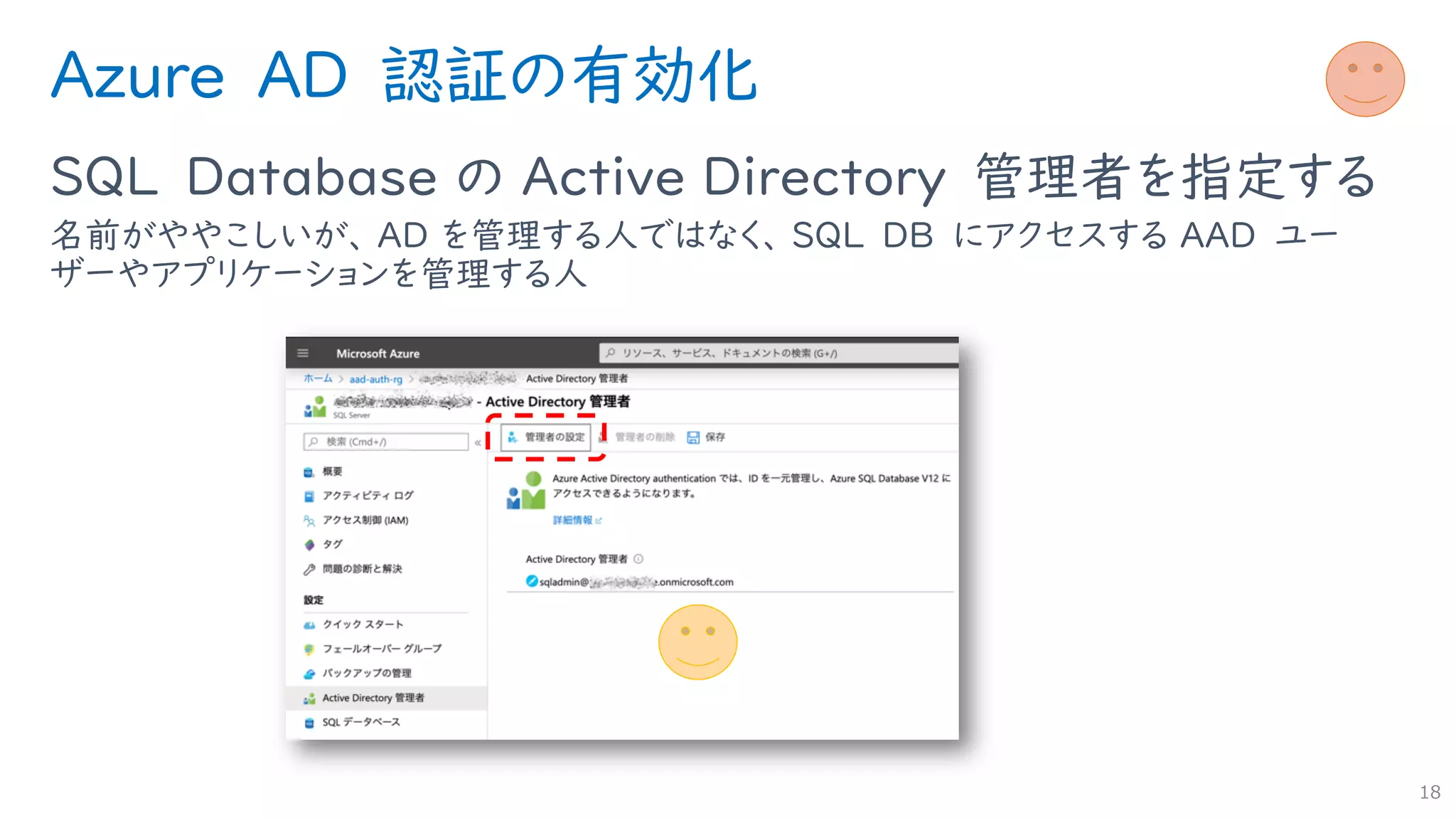

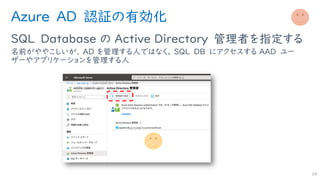

18. Azure AD 認証の有効化
SQL Database の Active Directory 管理者を指定する
名前がややこしいが、 AD を管理する人ではなく、 SQL DB にアクセスする AAD ユー
ザーやアプリケーションを管理する人
18

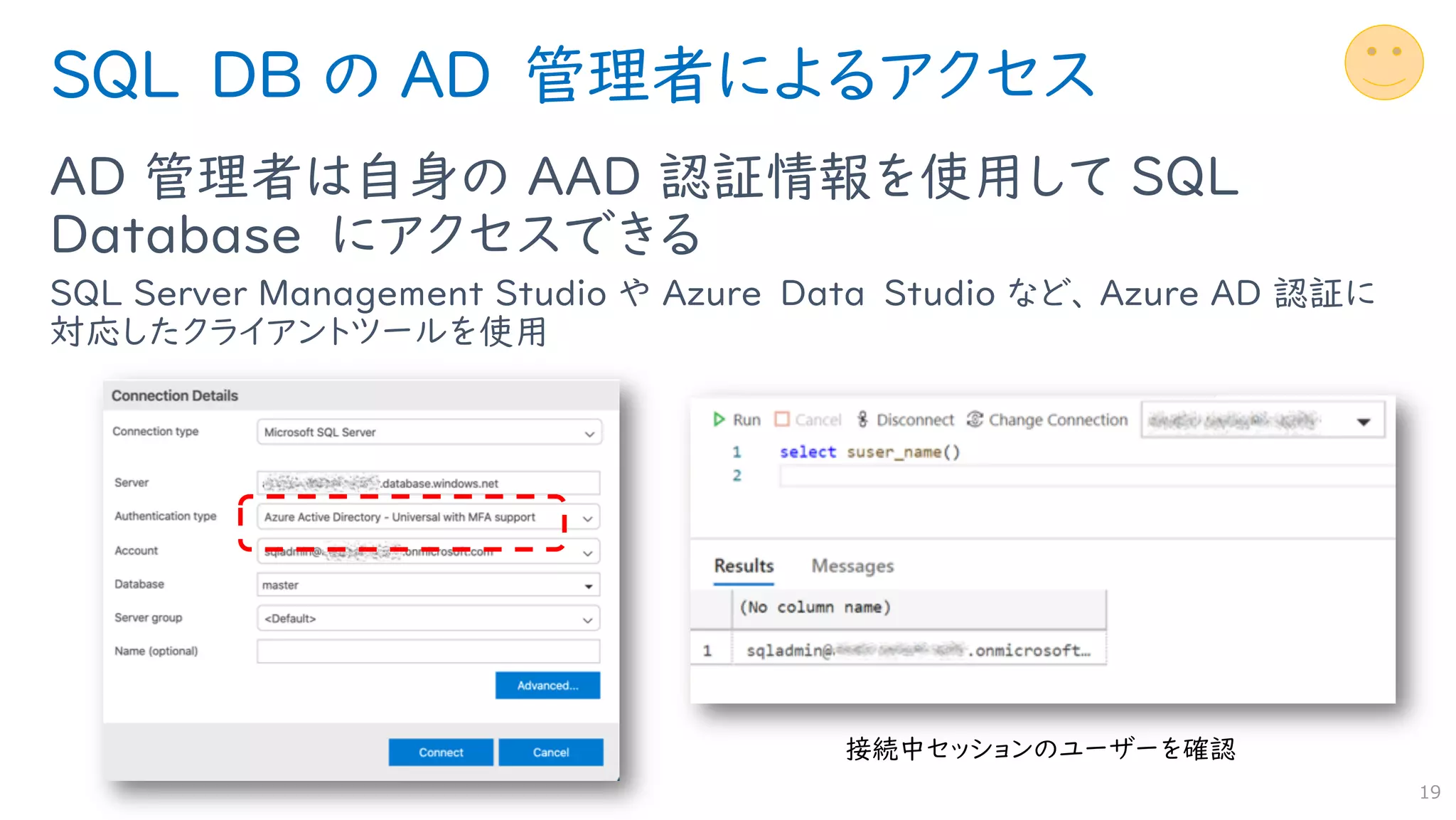

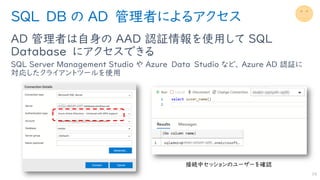

19. SQL DB の AD 管理者によるアクセス
AD 管理者は自身の AAD 認証情報を使用して SQL
Database にアクセスできる
SQL Server Management Studio や Azure Data Studio など、 Azure AD 認証に
対応したクライアントツールを使用
19

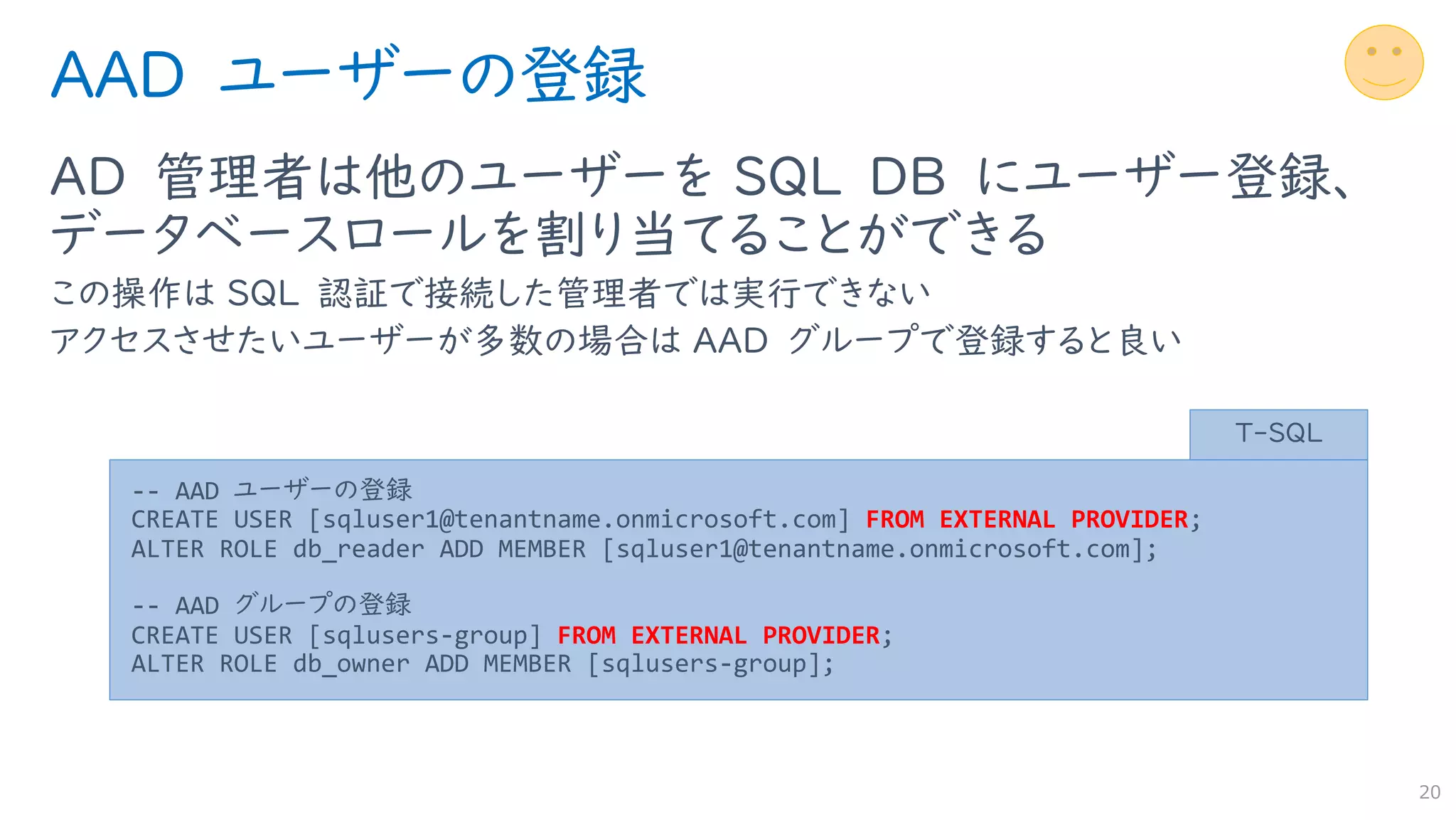

20. AAD ユーザーの登録
AD 管理者は他のユーザーを SQL DB にユーザー登録、
データベースロールを割り当てることができる
この操作は SQL 認証で接続した管理者では実行できない
アクセスさせたいユーザーが多数の場合は AAD グループで登録すると良い
20
-- AAD ユーザーの登録
CREATE USER [sqluser1@tenantname.onmicrosoft.com] FROM EXTERNAL PROVIDER;
ALTER ROLE db_reader ADD MEMBER [sqluser1@tenantname.onmicrosoft.com];
-- AAD グループの登録
CREATE USER [sqlusers-group] FROM EXTERNAL PROVIDER;
ALTER ROLE db_owner ADD MEMBER [sqlusers-group];
T-SQL

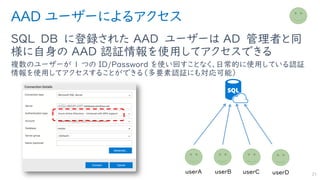

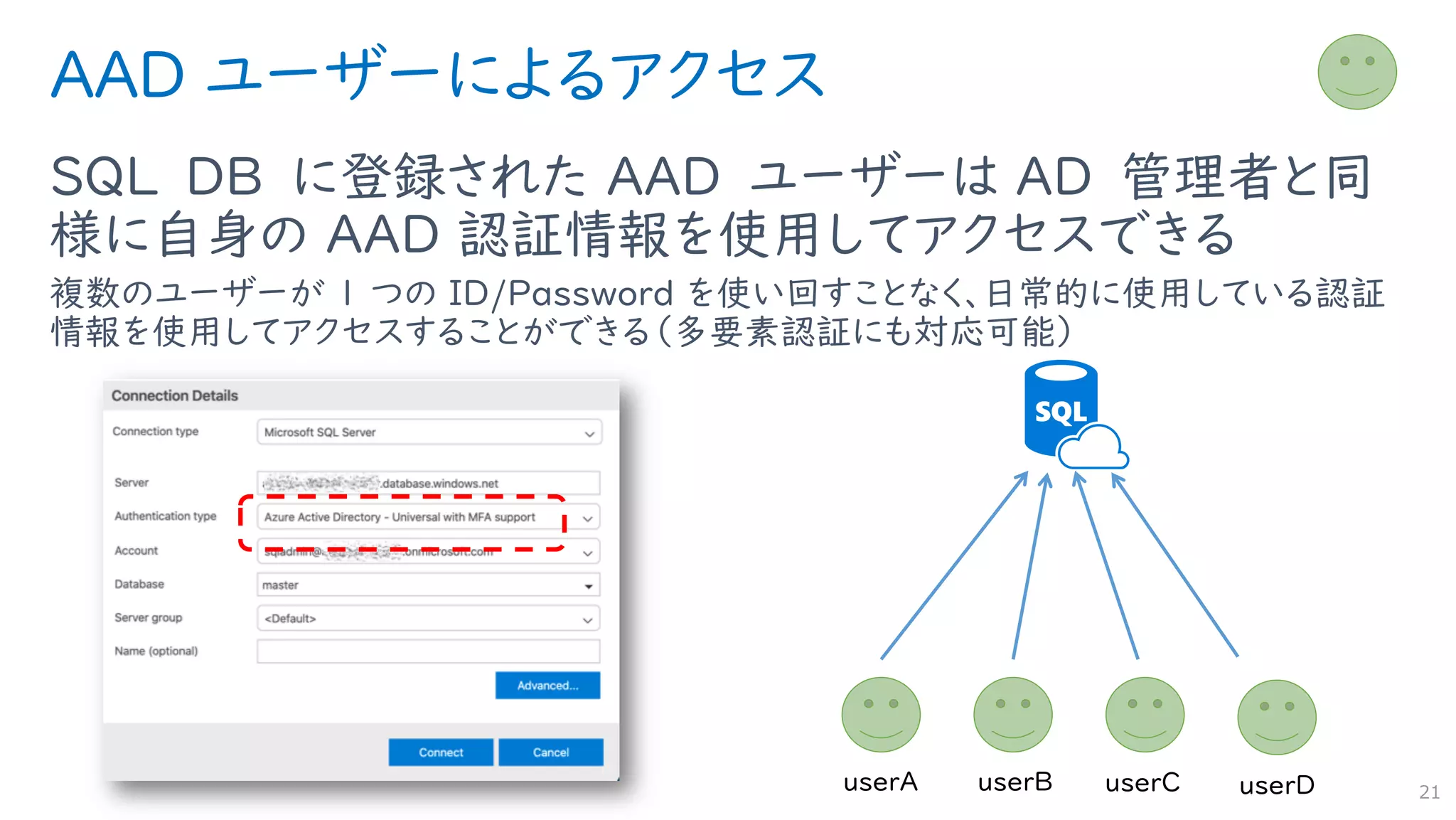

21. AAD ユーザーによるアクセス
SQL DB に登録された AAD ユーザーは AD 管理者と同
様に自身の AAD 認証情報を使用してアクセスできる
複数のユーザーが 1 つの ID/Password を使い回すことなく、日常的に使用している認証
情報を使用してアクセスすることができる(多要素認証にも対応可能)
21

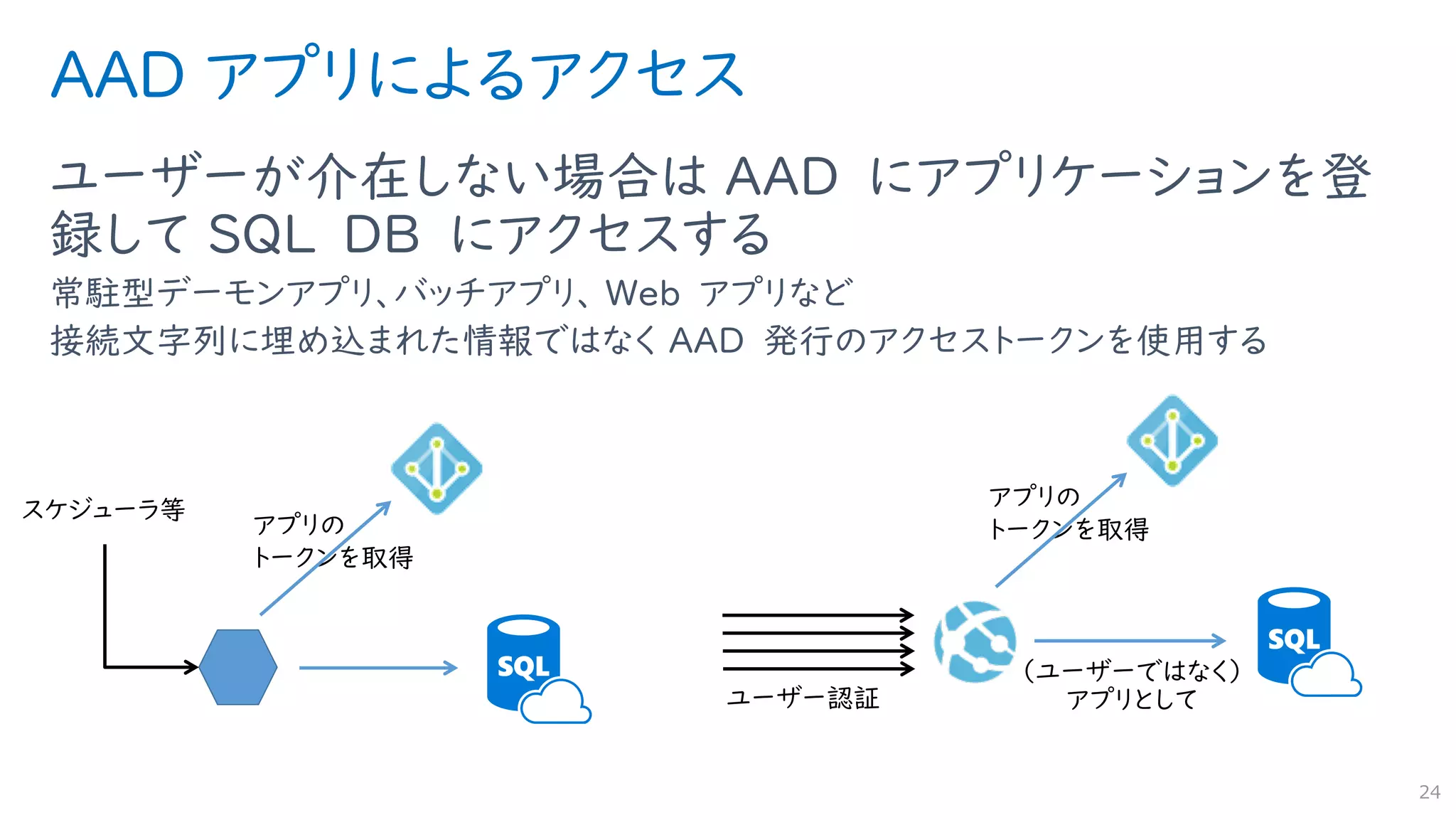

24. AAD アプリによるアクセス
ユーザーが介在しない場合は AAD にアプリケーションを登
録して SQL DB にアクセスする
常駐型デーモンアプリ、バッチアプリ、 Web アプリなど
接続文字列に埋め込まれた情報ではなく AAD 発行のアクセストークンを使用する
24

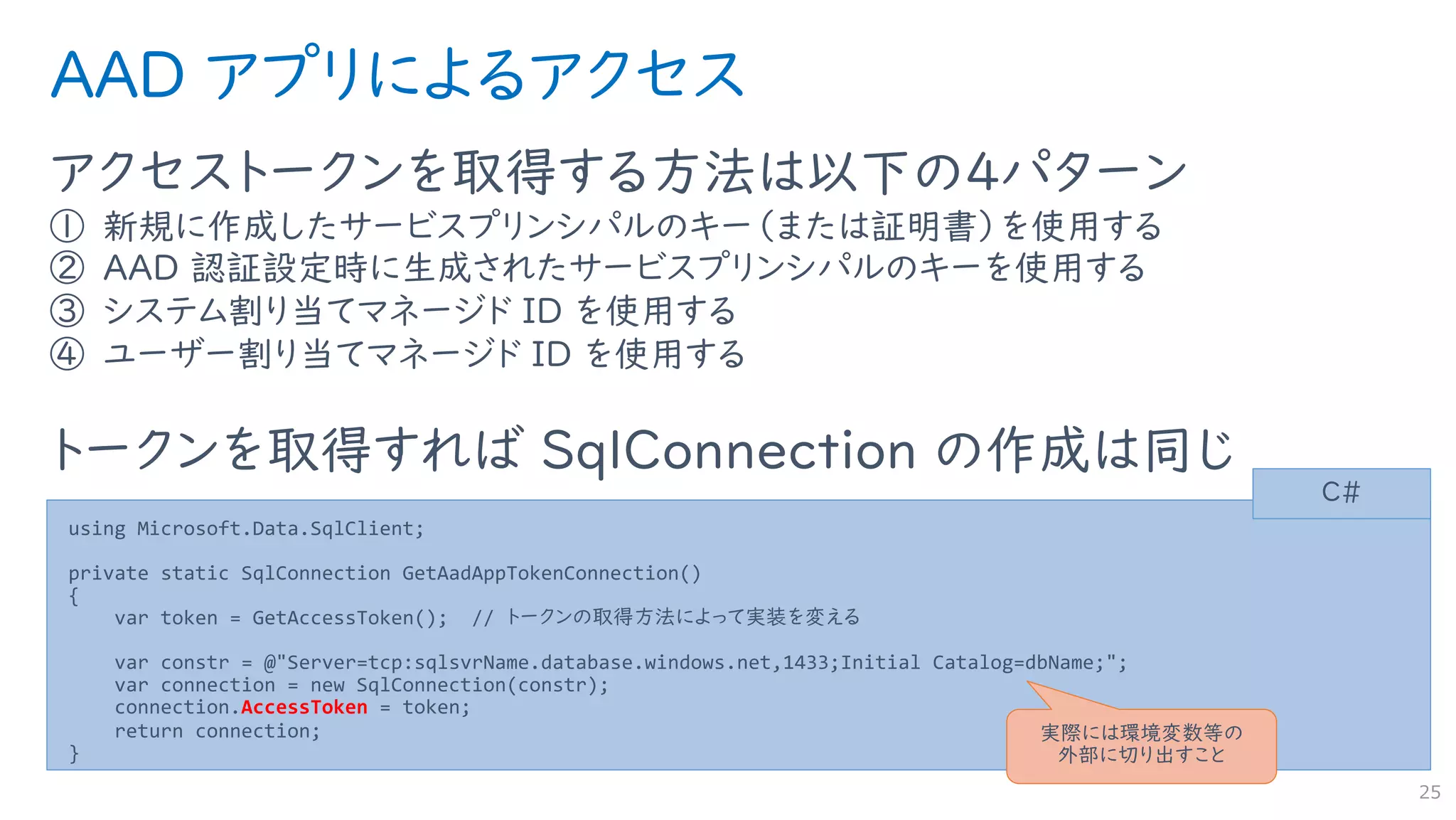

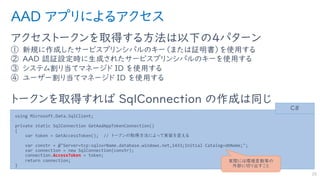

25. AAD アプリによるアクセス
アクセストークンを取得する方法は以下の4パターン
① 新規に作成したサービスプリンシパルのキー(または証明書)を使用する
② AAD 認証設定時に生成されたサービスプリンシパルのキーを使用する
③ システム割り当てマネージド ID を使用する
④ ユーザー割り当てマネージド ID を使用する
トークンを取得すれば SqlConnection の作成は同じ
25
using Microsoft.Data.SqlClient;
private static SqlConnection GetAadAppTokenConnection()
{
var token = GetAccessToken(); // トークンの取得方法によって実装を変える
var constr = @"Server=tcp:sqlsvrName.database.windows.net,1433;Initial Catalog=dbName;";
var connection = new SqlConnection(constr);
connection.AccessToken = token;
return connection;
}
C#
実際には環境変数等の
外部に切り出すこと

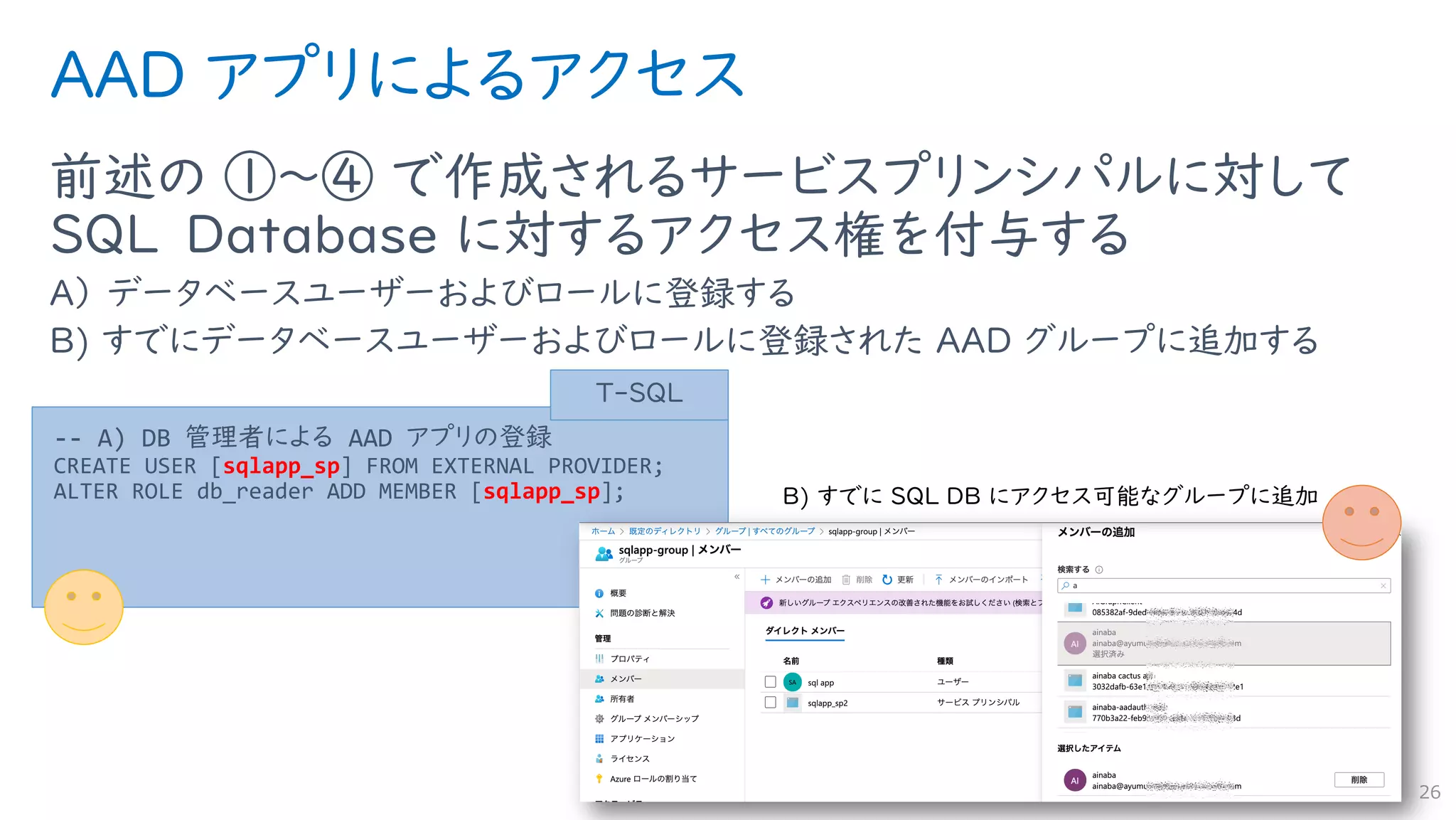

26. AAD アプリによるアクセス
前述の ①〜④ で作成されるサービスプリンシパルに対して
SQL Database に対するアクセス権を付与する
A) データベースユーザーおよびロールに登録する
B) すでにデータベースユーザーおよびロールに登録された AAD グループに追加する
26
-- A) DB 管理者による AAD アプリの登録
CREATE USER [sqlapp_sp] FROM EXTERNAL PROVIDER;
ALTER ROLE db_reader ADD MEMBER [sqlapp_sp];
T-SQL

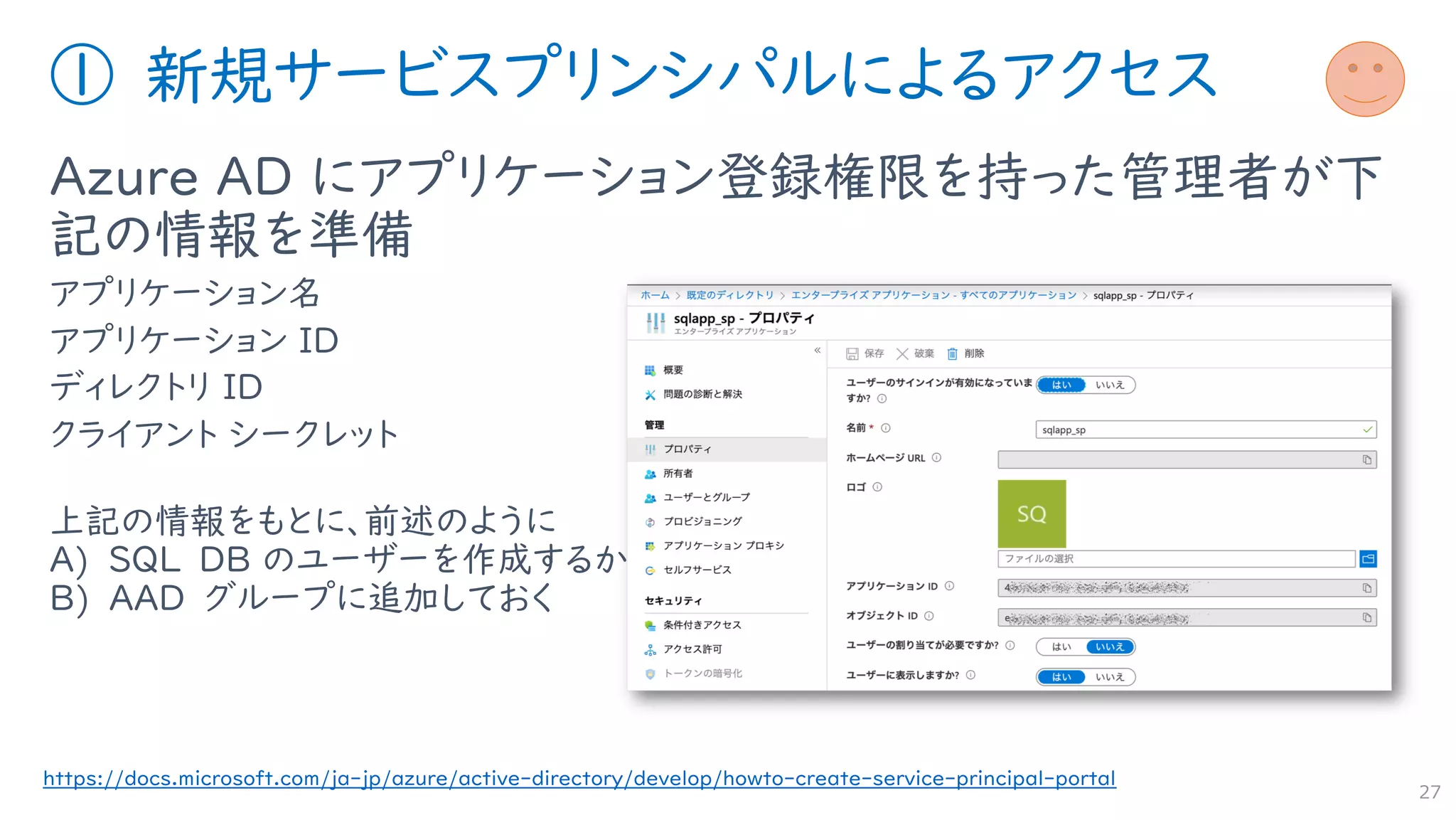

27. ① 新規サービスプリンシパルによるアクセス
Azure AD にアプリケーション登録権限を持った管理者が下
記の情報を準備
アプリケーション名
アプリケーション ID
ディレクトリ ID
クライアント シークレット
上記の情報をもとに、前述のように
A) SQL DB のユーザーを作成するか
B) AAD グループに追加しておく
27
https://docs.microsoft.com/ja-jp/azure/active-directory/develop/howto-create-service-principal-portal

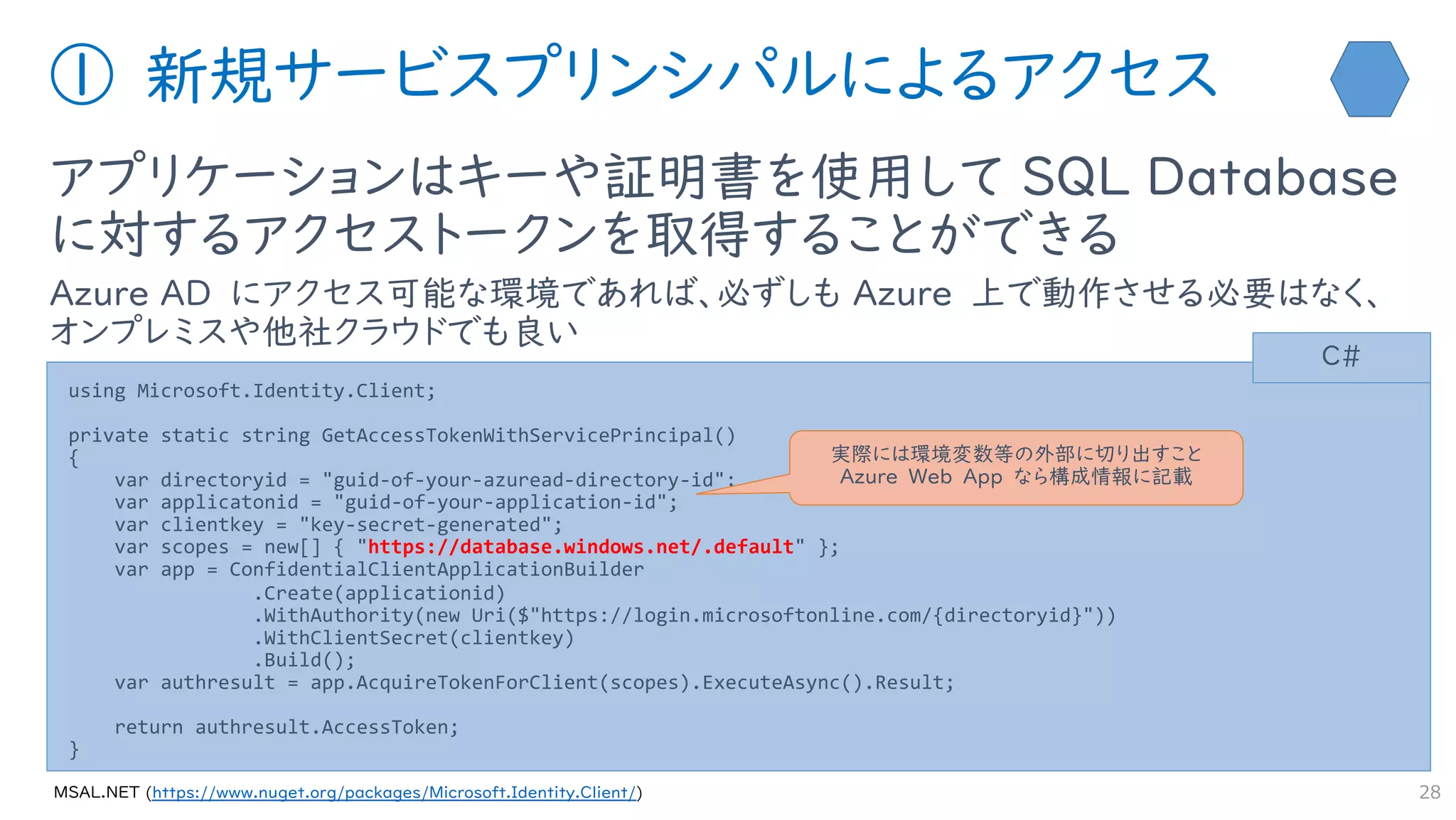

28. ① 新規サービスプリンシパルによるアクセス
アプリケーションはキーや証明書を使用して SQL Database
に対するアクセストークンを取得することができる
Azure AD にアクセス可能な環境であれば、必ずしも Azure 上で動作させる必要はなく、
オンプレミスや他社クラウドでも良い
28
using Microsoft.Identity.Client;
private static string GetAccessTokenWithServicePrincipal()
{
var directoryid = "guid-of-your-azuread-directory-id";
var applicatonid = "guid-of-your-application-id";
var clientkey = "key-secret-generated";
var scopes = new[] { "https://database.windows.net/.default" };
var app = ConfidentialClientApplicationBuilder
.Create(applicationid)
.WithAuthority(new Uri($"https://login.microsoftonline.com/{directoryid}"))
.WithClientSecret(clientkey)
.Build();
var authresult = app.AcquireTokenForClient(scopes).ExecuteAsync().Result;
return authresult.AccessToken;
}
C#
https://www.nuget.org/packages/Microsoft.Identity.Client/
実際には環境変数等の外部に切り出すこと
Azure Web App なら構成情報に記載

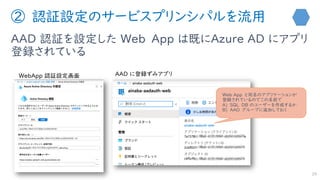

29. ② 認証設定のサービスプリンシパルを流用
AAD 認証を設定した Web App は既にAzure AD にアプリ
登録されている
29
Web App と同名のアプリケーションが
登録されているのでこの名前で
A) SQL DB のユーザーを作成するか
B) AAD グループに追加しておく

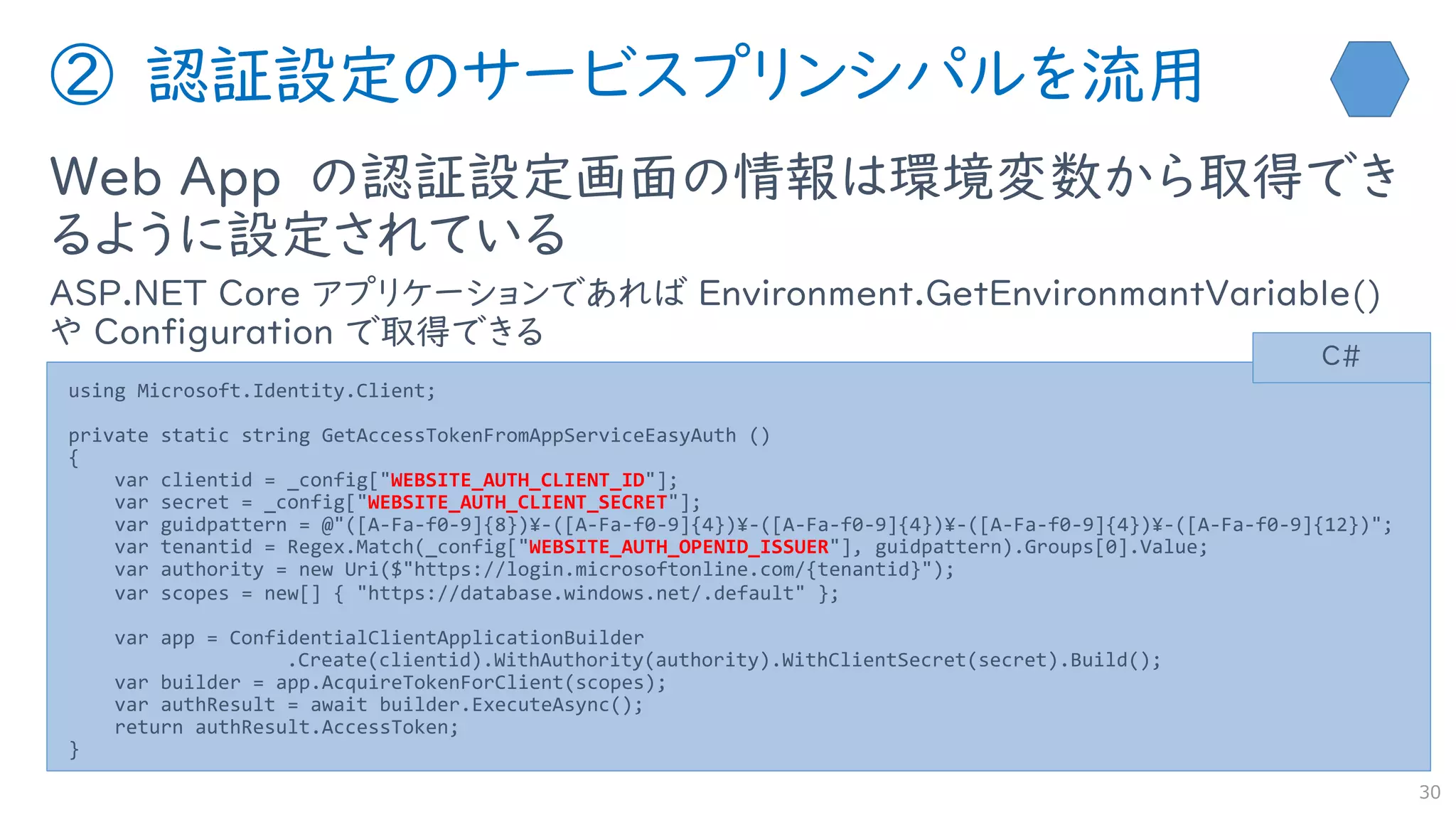

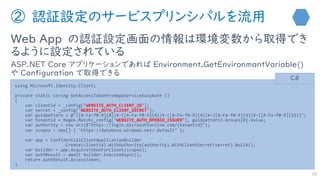

30. ② 認証設定のサービスプリンシパルを流用
Web App の認証設定画面の情報は環境変数から取得でき
るように設定されている
ASP.NET Core アプリケーションであれば Environment.GetEnvironmantVariable()
や Configuration で取得できる
30
using Microsoft.Identity.Client;
private static string GetAccessTokenFromAppServiceEasyAuth ()
{
var clientid = _config["WEBSITE_AUTH_CLIENT_ID"];
var secret = _config["WEBSITE_AUTH_CLIENT_SECRET"];
var guidpattern = @"([A-Fa-f0-9]{8})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{12})";
var tenantid = Regex.Match(_config["WEBSITE_AUTH_OPENID_ISSUER"], guidpattern).Groups[0].Value;
var authority = new Uri($"https://login.microsoftonline.com/{tenantid}");
var scopes = new[] { "https://database.windows.net/.default" };
var app = ConfidentialClientApplicationBuilder
.Create(clientid).WithAuthority(authority).WithClientSecret(secret).Build();
var builder = app.AcquireTokenForClient(scopes);
var authResult = await builder.ExecuteAsync();
return authResult.AccessToken;
}
C#

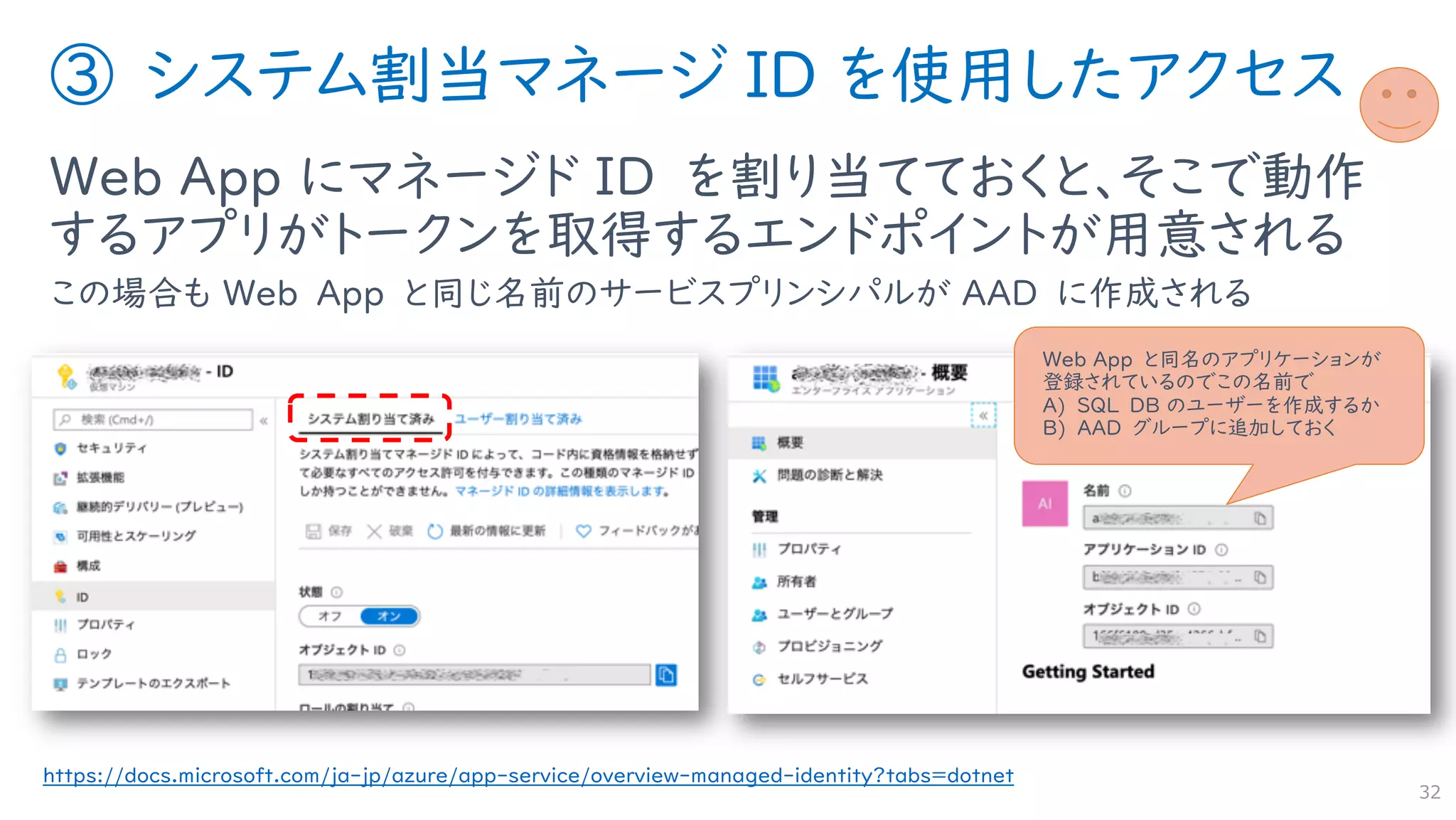

32. ③ システム割当マネージ ID を使用したアクセス
Web App にマネージド ID を割り当てておくと、そこで動作
するアプリがトークンを取得するエンドポイントが用意される
この場合も Web App と同じ名前のサービスプリンシパルが AAD に作成される
32
https://docs.microsoft.com/ja-jp/azure/app-service/overview-managed-identity?tabs=dotnet
Web App と同名のアプリケーションが
登録されているのでこの名前で
A) SQL DB のユーザーを作成するか
B) AAD グループに追加しておく

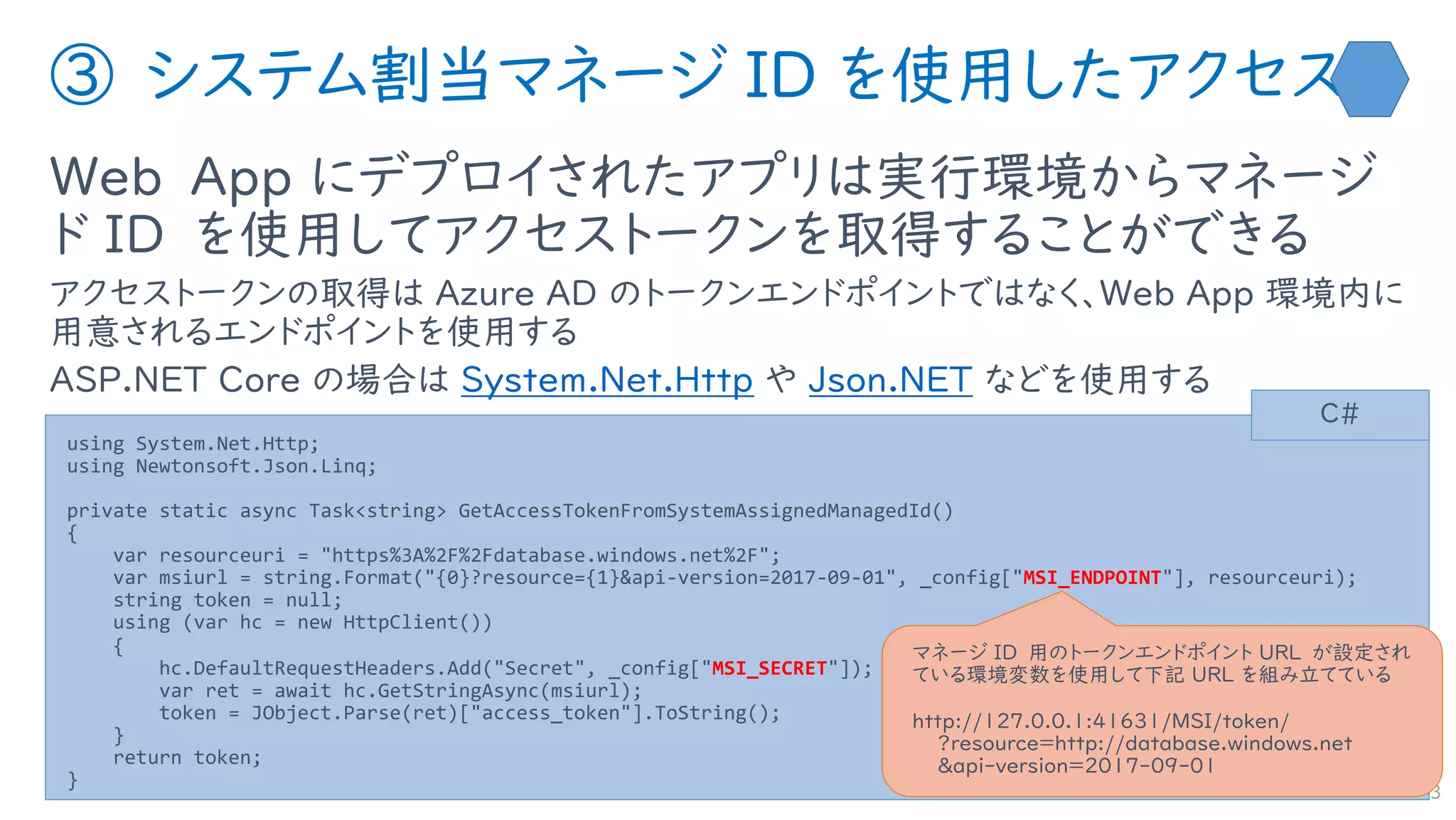

33. ③ システム割当マネージ ID を使用したアクセス
Web App にデプロイされたアプリは実行環境からマネージ
ド ID を使用してアクセストークンを取得することができる
アクセストークンの取得は Azure AD のトークンエンドポイントではなく、Web App 環境内に
用意されるエンドポイントを使用する
ASP.NET Core の場合は System.Net.Http や Json.NET などを使用する
33
using System.Net.Http;
using Newtonsoft.Json.Linq;
private static async Task<string> GetAccessTokenFromSystemAssignedManagedId()
{
var resourceuri = "https%3A%2F%2Fdatabase.windows.net%2F";
var msiurl = string.Format("{0}?resource={1}&api-version=2017-09-01", _config["MSI_ENDPOINT"], resourceuri);
string token = null;
using (var hc = new HttpClient())
{
hc.DefaultRequestHeaders.Add("Secret", _config["MSI_SECRET"]);
var ret = await hc.GetStringAsync(msiurl);
token = JObject.Parse(ret)["access_token"].ToString();
}
return token;
}
C#
マネージ ID 用のトークンエンドポイント URL が設定され
ている環境変数を使用して下記 URL を組み立てている
http://127.0.0.1:41631/MSI/token/
?resource=http://database.windows.net
&api-version=2017-09-01

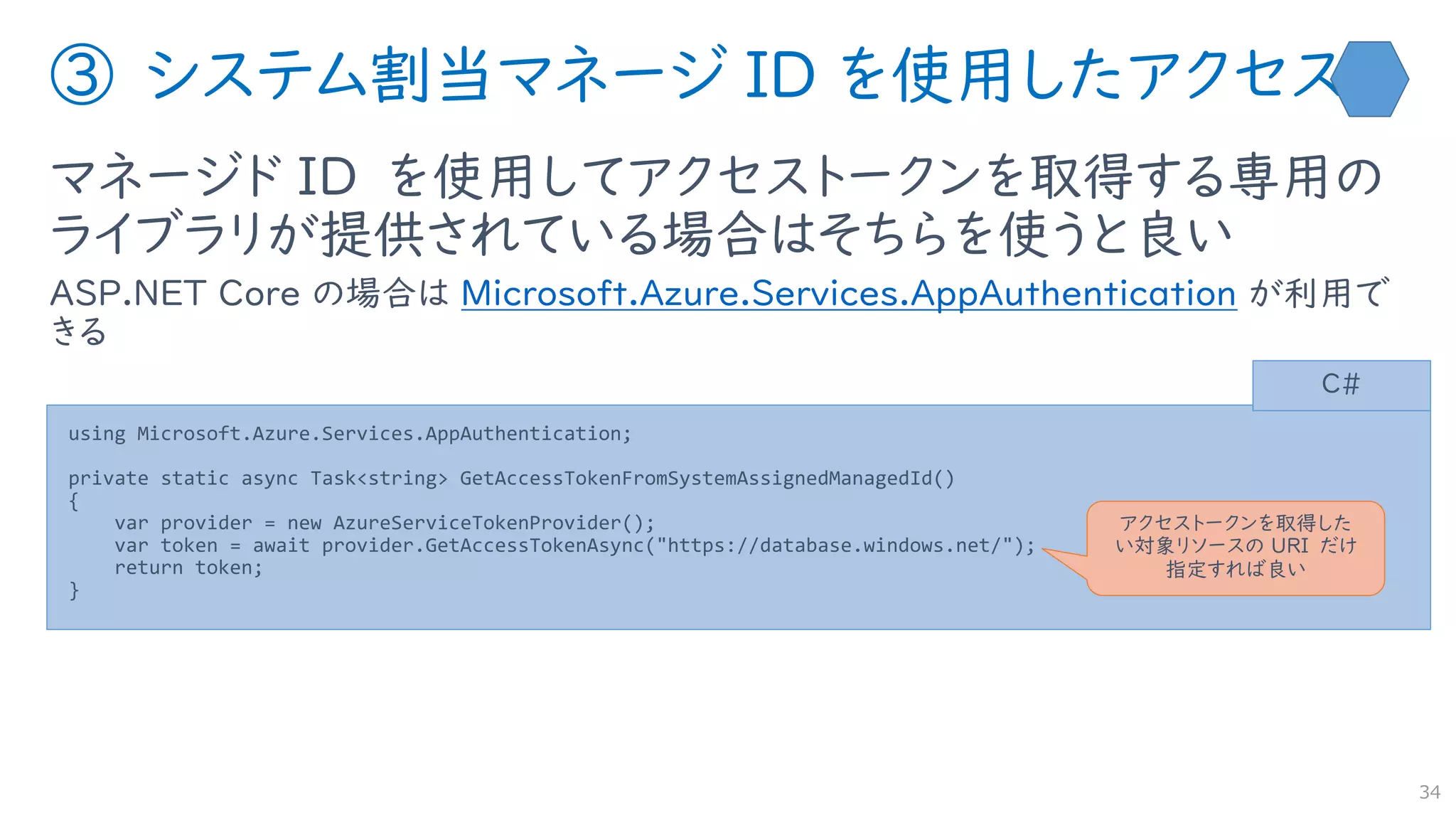

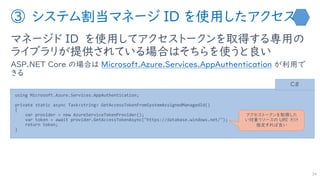

34. ③ システム割当マネージ ID を使用したアクセス
マネージド ID を使用してアクセストークンを取得する専用の
ライブラリが提供されている場合はそちらを使うと良い
ASP.NET Core の場合は Microsoft.Azure.Services.AppAuthentication が利用で
きる
34
using Microsoft.Azure.Services.AppAuthentication;
private static async Task<string> GetAccessTokenFromSystemAssignedManagedId()
{
var provider = new AzureServiceTokenProvider();
var token = await provider.GetAccessTokenAsync("https://database.windows.net/");
return token;
}
C#
アクセストークンを取得した
い対象リソースの URI だけ
指定すれば良い

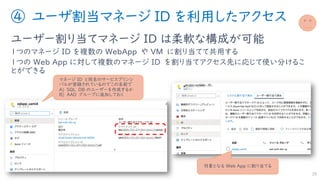

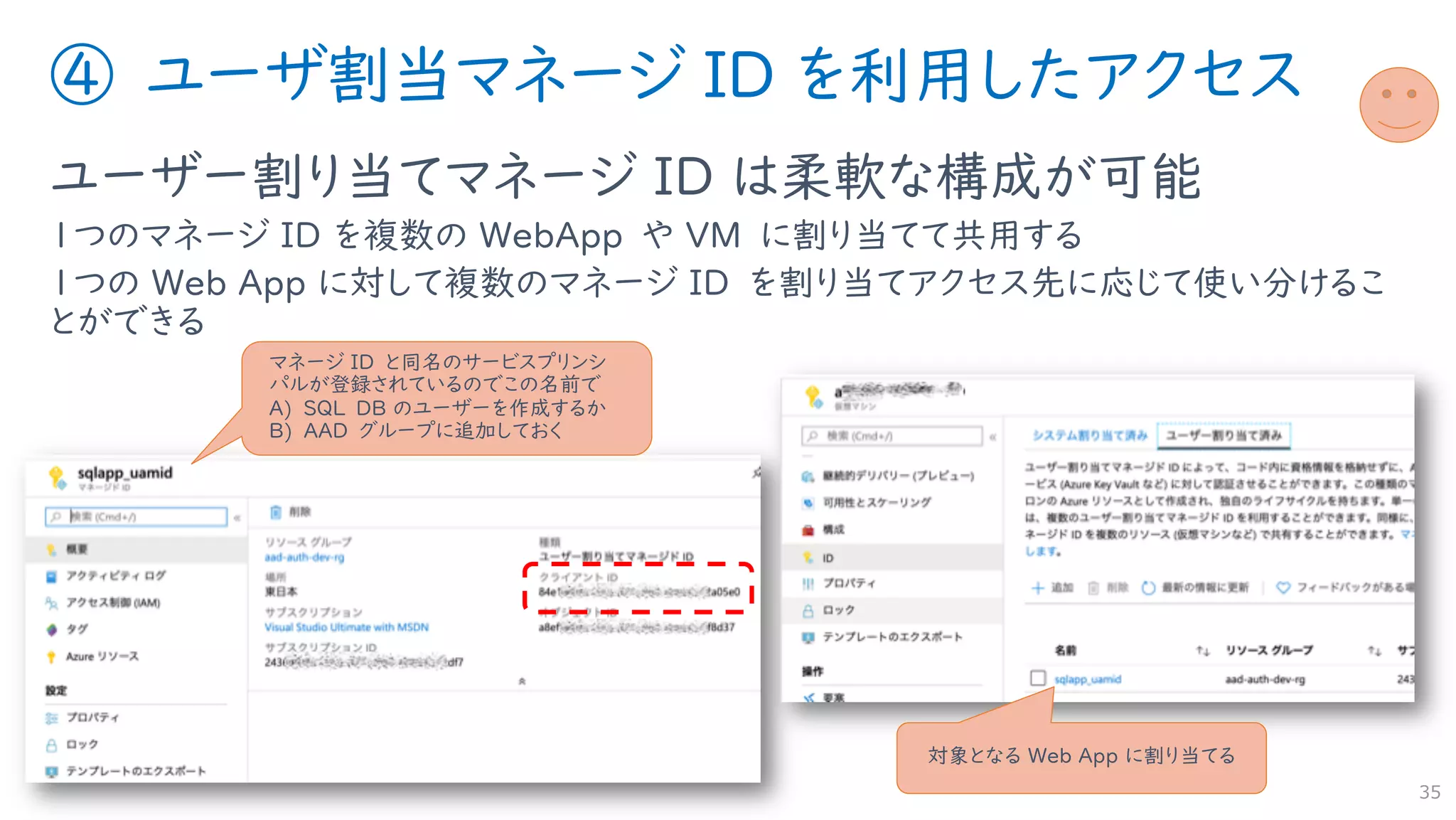

35. ④ ユーザ割当マネージ ID を利用したアクセス
ユーザー割り当てマネージ ID は柔軟な構成が可能
1つのマネージ ID を複数の WebApp や VM に割り当てて共用する
1つの Web App に対して複数のマネージ ID を割り当てアクセス先に応じて使い分けるこ
とができる
35
対象となる Web App に割り当てる
マネージ ID と同名のサービスプリンシ
パルが登録されているのでこの名前で
A) SQL DB のユーザーを作成するか
B) AAD グループに追加しておく

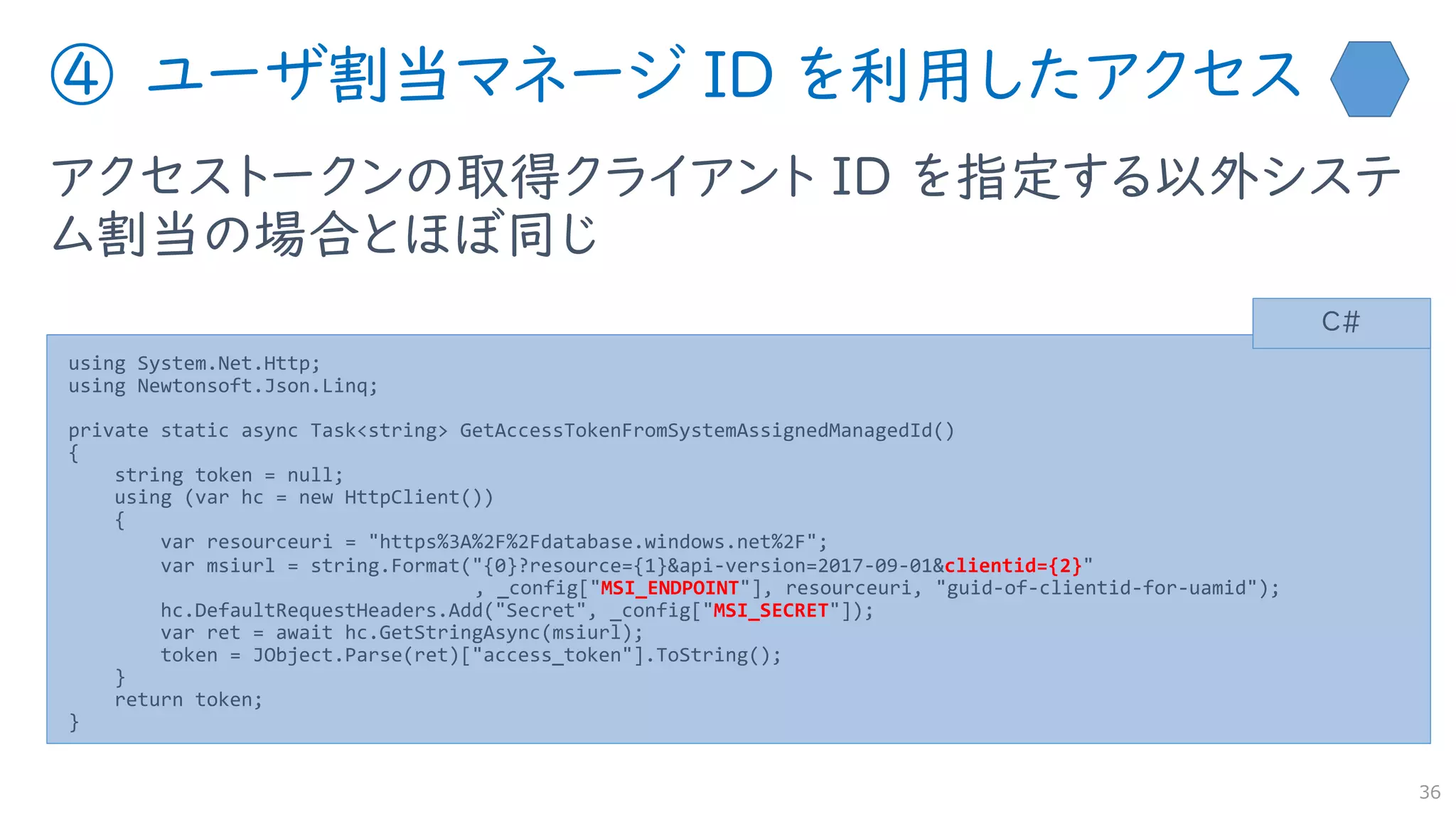

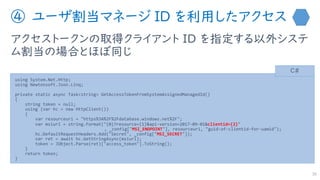

36. ④ ユーザ割当マネージ ID を利用したアクセス
アクセストークンの取得クライアント ID を指定する以外システ
ム割当の場合とほぼ同じ
36
using System.Net.Http;
using Newtonsoft.Json.Linq;
private static async Task<string> GetAccessTokenFromSystemAssignedManagedId()
{
string token = null;
using (var hc = new HttpClient())
{
var resourceuri = "https%3A%2F%2Fdatabase.windows.net%2F";
var msiurl = string.Format("{0}?resource={1}&api-version=2017-09-01&clientid={2}"
, _config["MSI_ENDPOINT"], resourceuri, "guid-of-clientid-for-uamid");
hc.DefaultRequestHeaders.Add("Secret", _config["MSI_SECRET"]);
var ret = await hc.GetStringAsync(msiurl);
token = JObject.Parse(ret)["access_token"].ToString();
}
return token;
}
C#

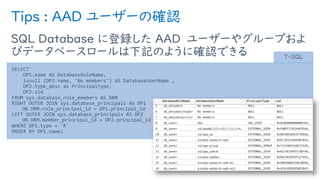

37. Tips : AAD ユーザーの確認
SQL Database に登録した AAD ユーザーやグループおよ
びデータベースロールは下記のように確認できる
37
SELECT
DP1.name AS DatabaseRoleName,
isnull (DP2.name, 'No members') AS DatabaseUserName ,
DP2.type_desc as PrincipalType,
DP2.sid
FROM sys.database_role_members AS DRM
RIGHT OUTER JOIN sys.database_principals AS DP1
ON DRM.role_principal_id = DP1.principal_id
LEFT OUTER JOIN sys.database_principals AS DP2
ON DRM.member_principal_id = DP2.principal_id
WHERE DP1.type = 'R'
ORDER BY DP1.name;
T-SQL

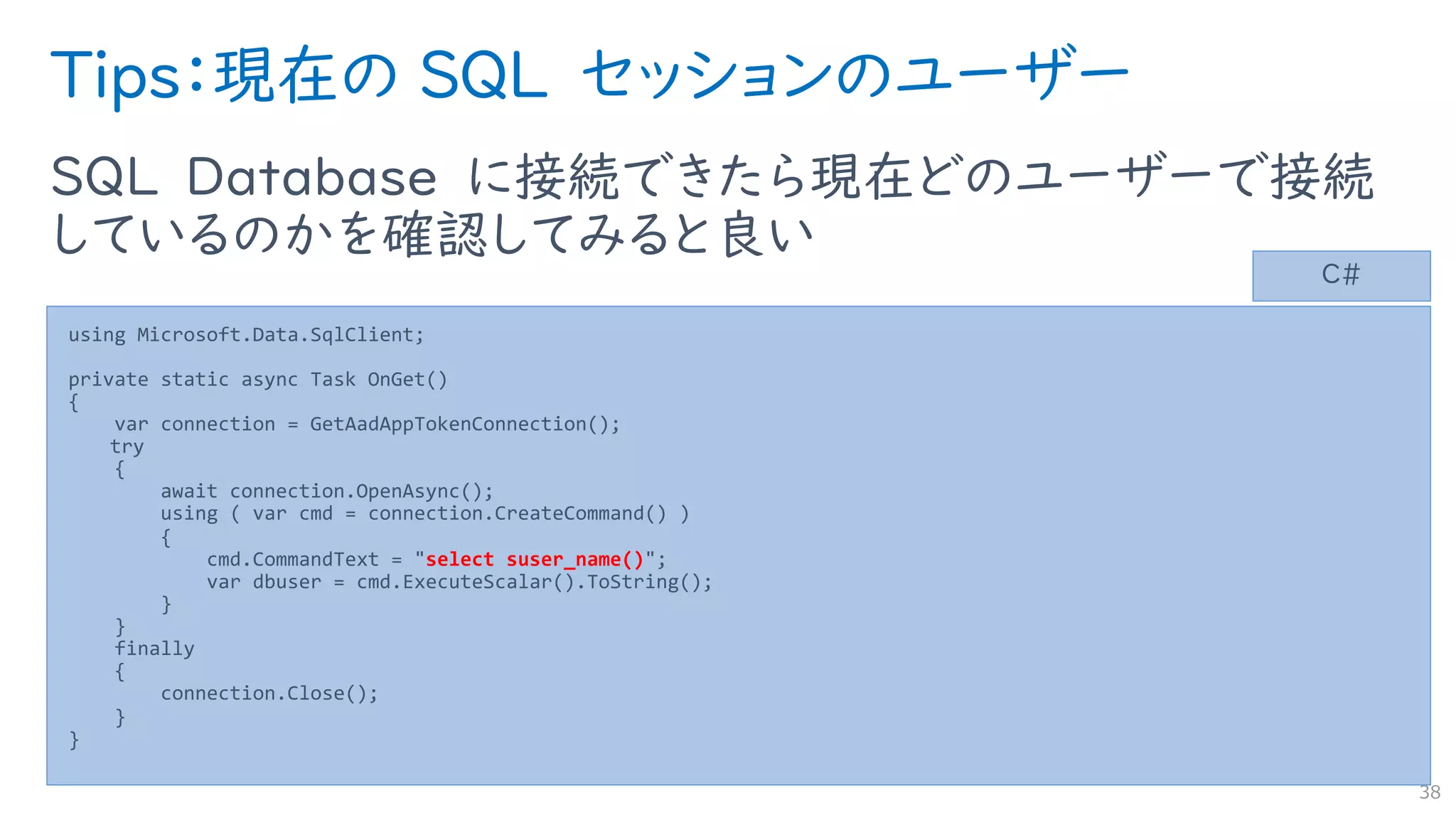

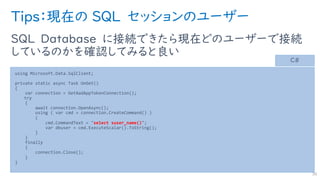

38. Tips:現在の SQL セッションのユーザー
SQL Database に接続できたら現在どのユーザーで接続
しているのかを確認してみると良い
38
using Microsoft.Data.SqlClient;
private static async Task OnGet()
{
var connection = GetAadAppTokenConnection();
try
{
await connection.OpenAsync();
using ( var cmd = connection.CreateCommand() )
{
cmd.CommandText = "select suser_name()";
var dbuser = cmd.ExecuteScalar().ToString();
}
}
finally
{
connection.Close();
}
}
C#

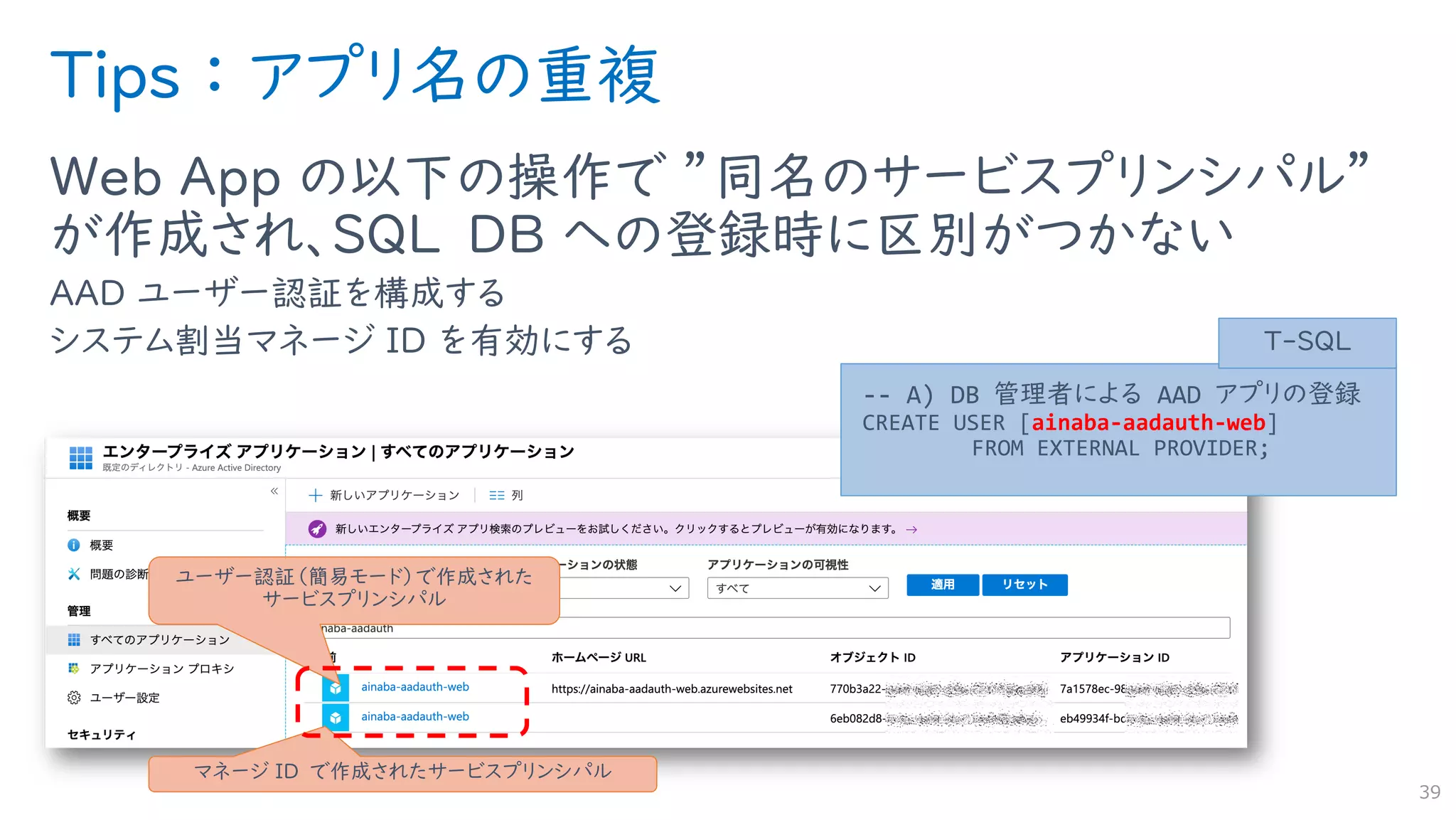

39. Tips : アプリ名の重複
Web App の以下の操作で ”同名のサービスプリンシパル”
が作成され、SQL DB への登録時に区別がつかない
AAD ユーザー認証を構成する
システム割当マネージ ID を有効にする
39
ユーザー認証(簡易モード)で作成された
サービスプリンシパル
マネージ ID で作成されたサービスプリンシパル
-- A) DB 管理者による AAD アプリの登録
CREATE USER [ainaba-aadauth-web]
FROM EXTERNAL PROVIDER;
T-SQL

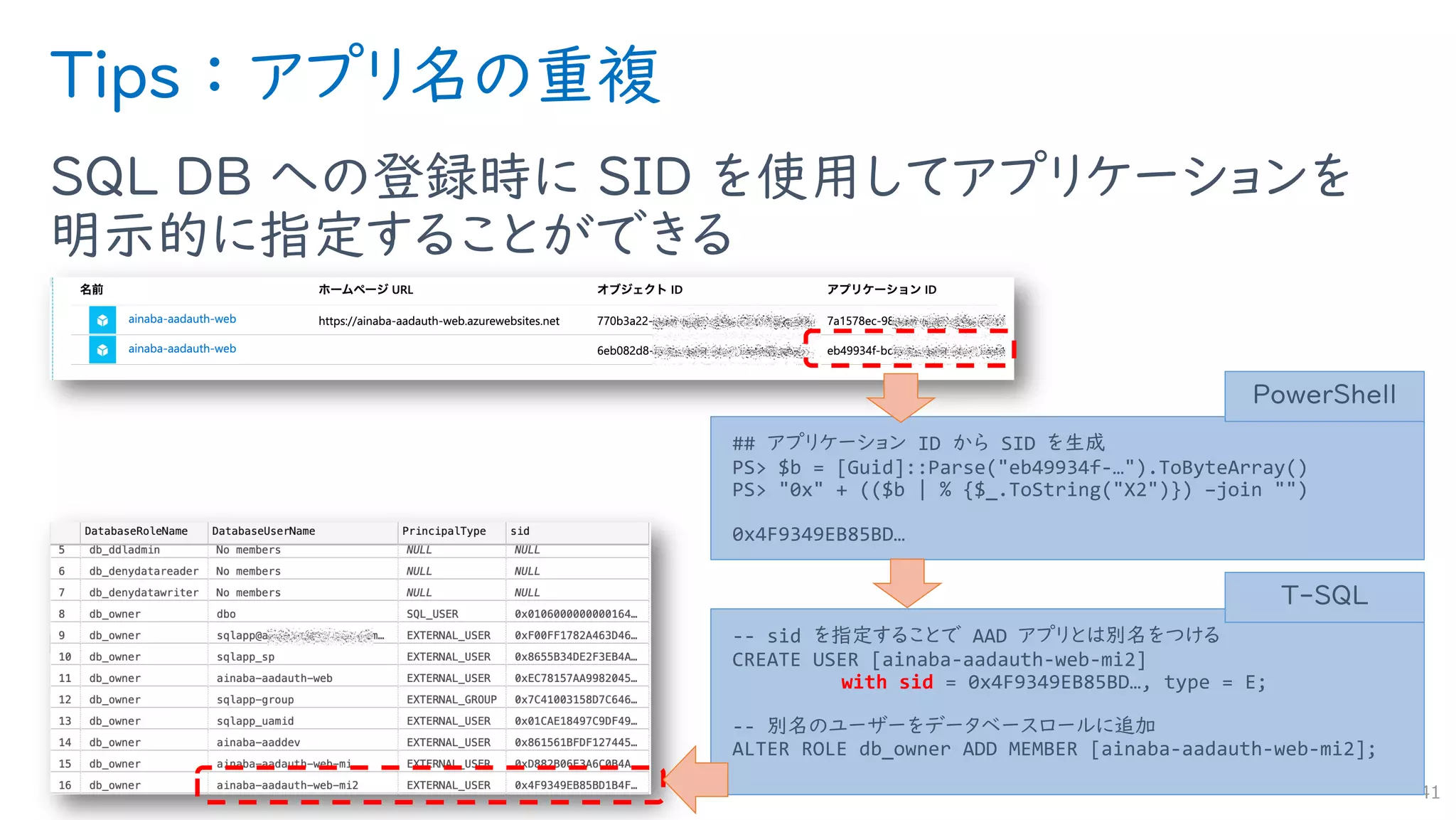

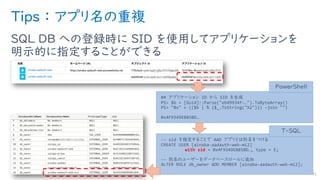

41. Tips : アプリ名の重複
SQL DB への登録時に SID を使用してアプリケーションを
明示的に指定することができる
41
## アプリケーション ID から SID を生成
PS> $b = [Guid]::Parse("eb49934f-…").ToByteArray()
PS> "0x" + (($b | % {$_.ToString("X2")}) –join "")
0x4F9349EB85BD…
PowerShell
-- sid を指定することで AAD アプリとは別名をつける
CREATE USER [ainaba-aadauth-web-mi2]
with sid = 0x4F9349EB85BD…, type = E;
-- 別名のユーザーをデータベースロールに追加
ALTER ROLE db_owner ADD MEMBER [ainaba-aadauth-web-mi2];
T-SQL

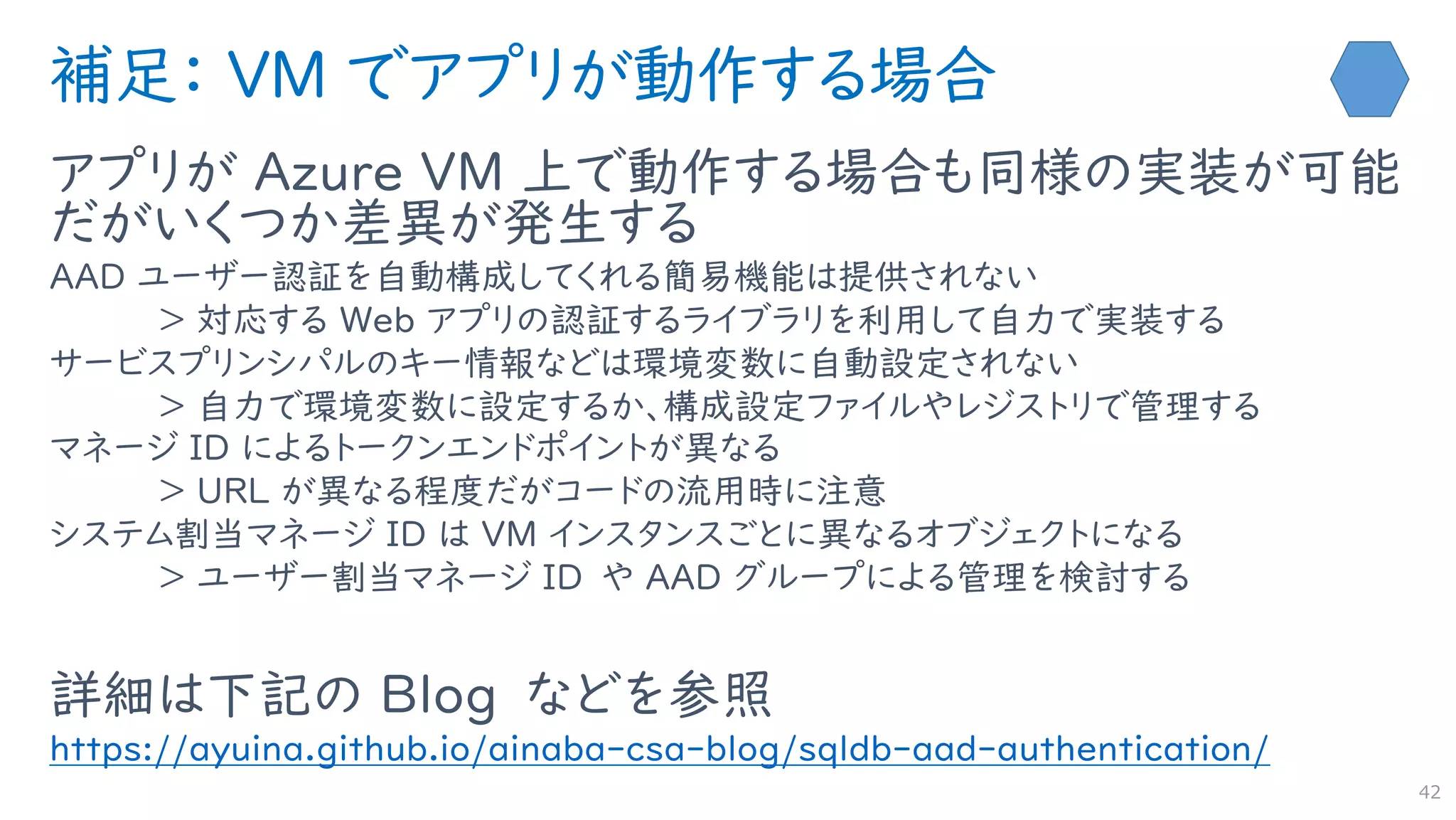

42. 補足: VM でアプリが動作する場合
アプリが Azure VM 上で動作する場合も同様の実装が可能
だがいくつか差異が発生する
AAD ユーザー認証を自動構成してくれる簡易機能は提供されない
> 対応する Web アプリの認証するライブラリを利用して自力で実装する
サービスプリンシパルのキー情報などは環境変数に自動設定されない
> 自力で環境変数に設定するか、構成設定ファイルやレジストリで管理する
マネージ ID によるトークンエンドポイントが異なる
> URL が異なる程度だがコードの流用時に注意
システム割当マネージ ID は VM インスタンスごとに異なるオブジェクトになる
> ユーザー割当マネージ ID や AAD グループによる管理を検討する
詳細は下記の Blog などを参照
https://ayuina.github.io/ainaba-csa-blog/sqldb-aad-authentication/
42

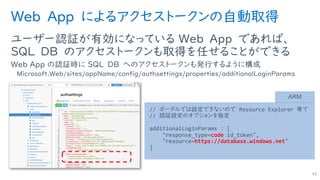

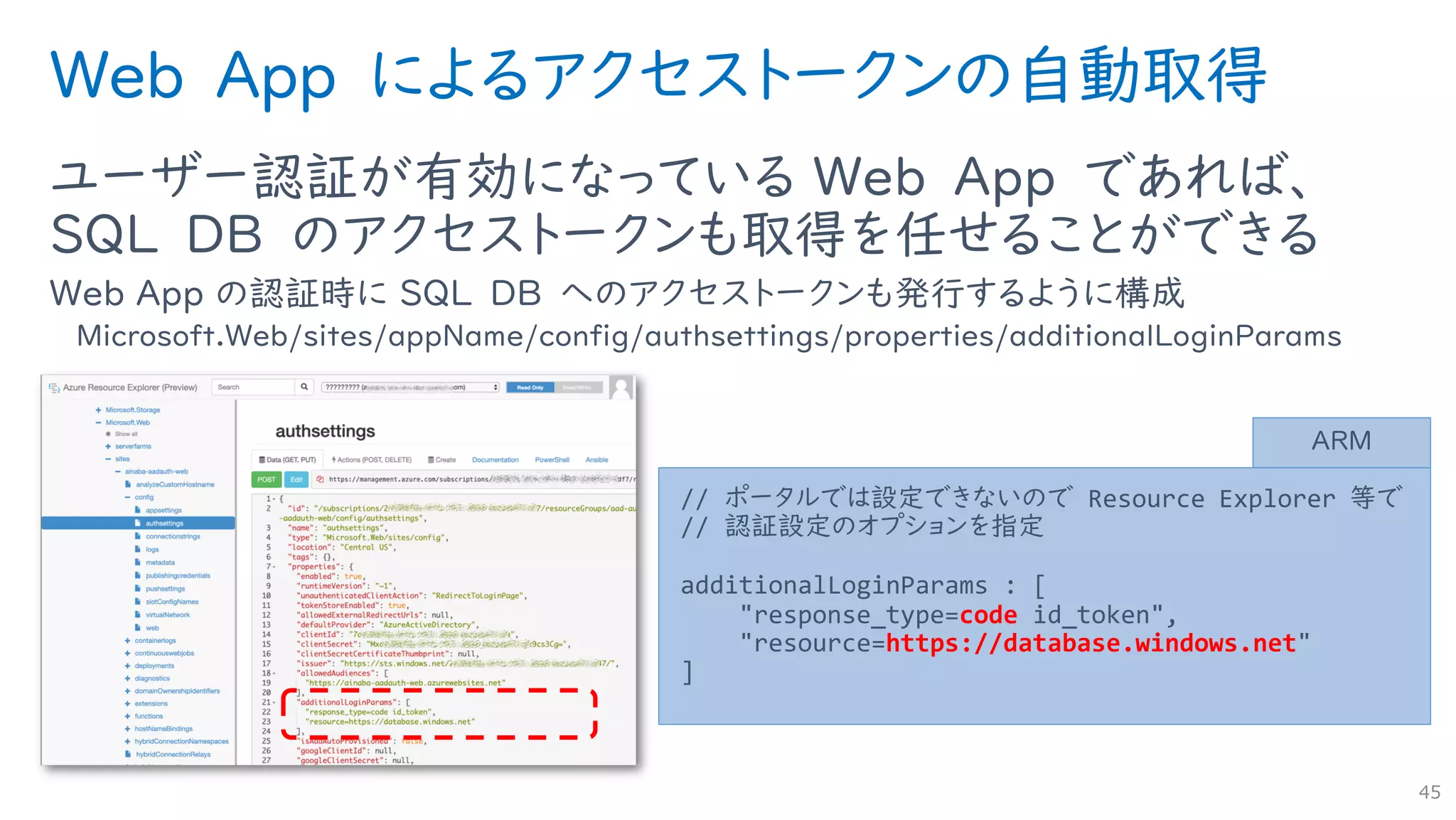

45. Web App によるアクセストークンの自動取得
ユーザー認証が有効になっている Web App であれば、
SQL DB のアクセストークンも取得を任せることができる
Web App の認証時に SQL DB へのアクセストークンも発行するように構成
Microsoft.Web/sites/appName/config/authsettings/properties/additionalLoginParams
45
// ポータルでは設定できないので Resource Explorer 等で
// 認証設定のオプションを指定
additionalLoginParams : [
"response_type=code id_token",
"resource=https://database.windows.net"
]
ARM

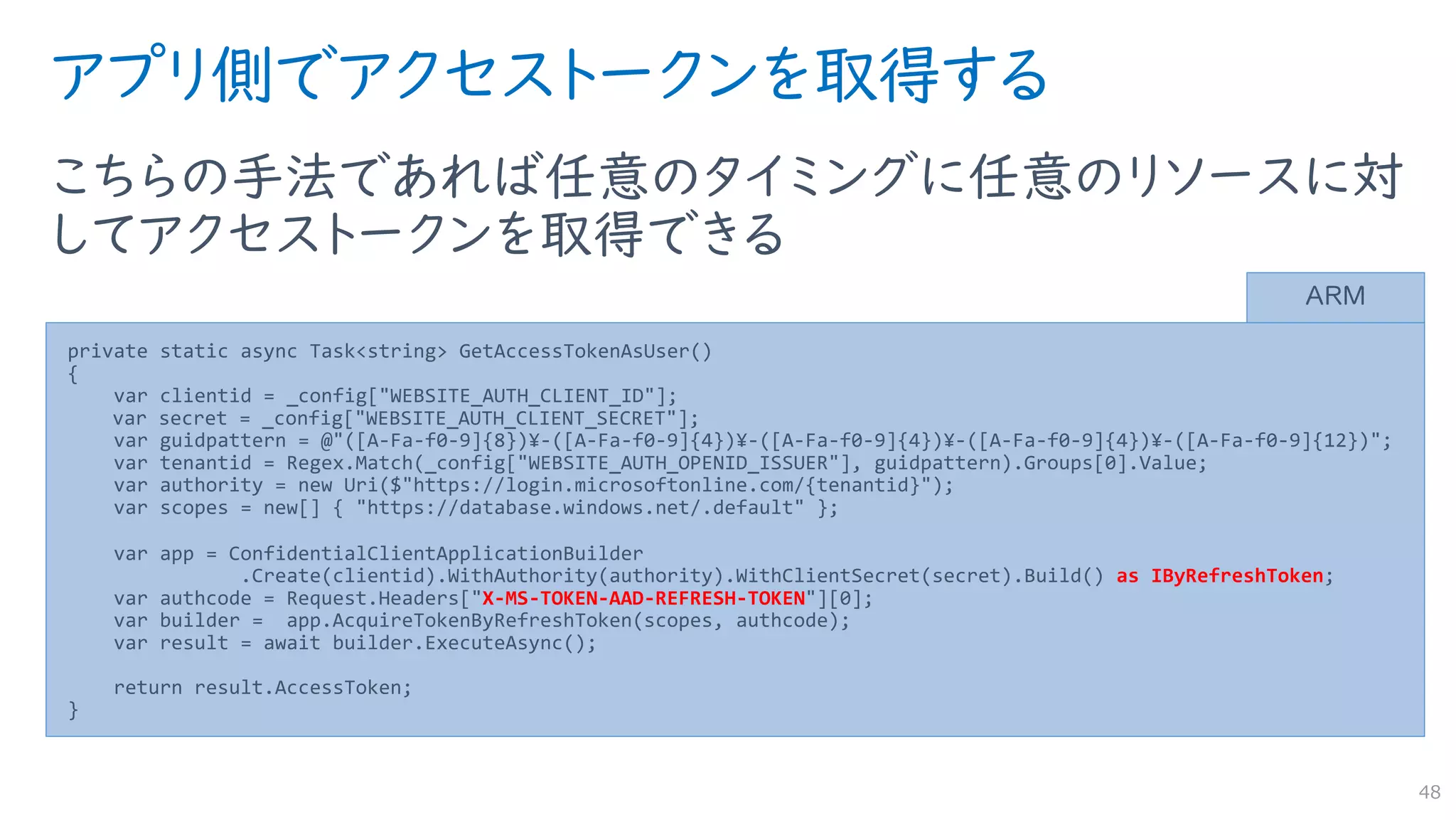

48. アプリ側でアクセストークンを取得する
こちらの手法であれば任意のタイミングに任意のリソースに対
してアクセストークンを取得できる
48
private static async Task<string> GetAccessTokenAsUser()
{
var clientid = _config["WEBSITE_AUTH_CLIENT_ID"];
var secret = _config["WEBSITE_AUTH_CLIENT_SECRET"];
var guidpattern = @"([A-Fa-f0-9]{8})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{4})¥-([A-Fa-f0-9]{12})";
var tenantid = Regex.Match(_config["WEBSITE_AUTH_OPENID_ISSUER"], guidpattern).Groups[0].Value;
var authority = new Uri($"https://login.microsoftonline.com/{tenantid}");
var scopes = new[] { "https://database.windows.net/.default" };
var app = ConfidentialClientApplicationBuilder
.Create(clientid).WithAuthority(authority).WithClientSecret(secret).Build() as IByRefreshToken;
var authcode = Request.Headers["X-MS-TOKEN-AAD-REFRESH-TOKEN"][0];
var builder = app.AcquireTokenByRefreshToken(scopes, authcode);
var result = await builder.ExecuteAsync();
return result.AccessToken;
}
ARM

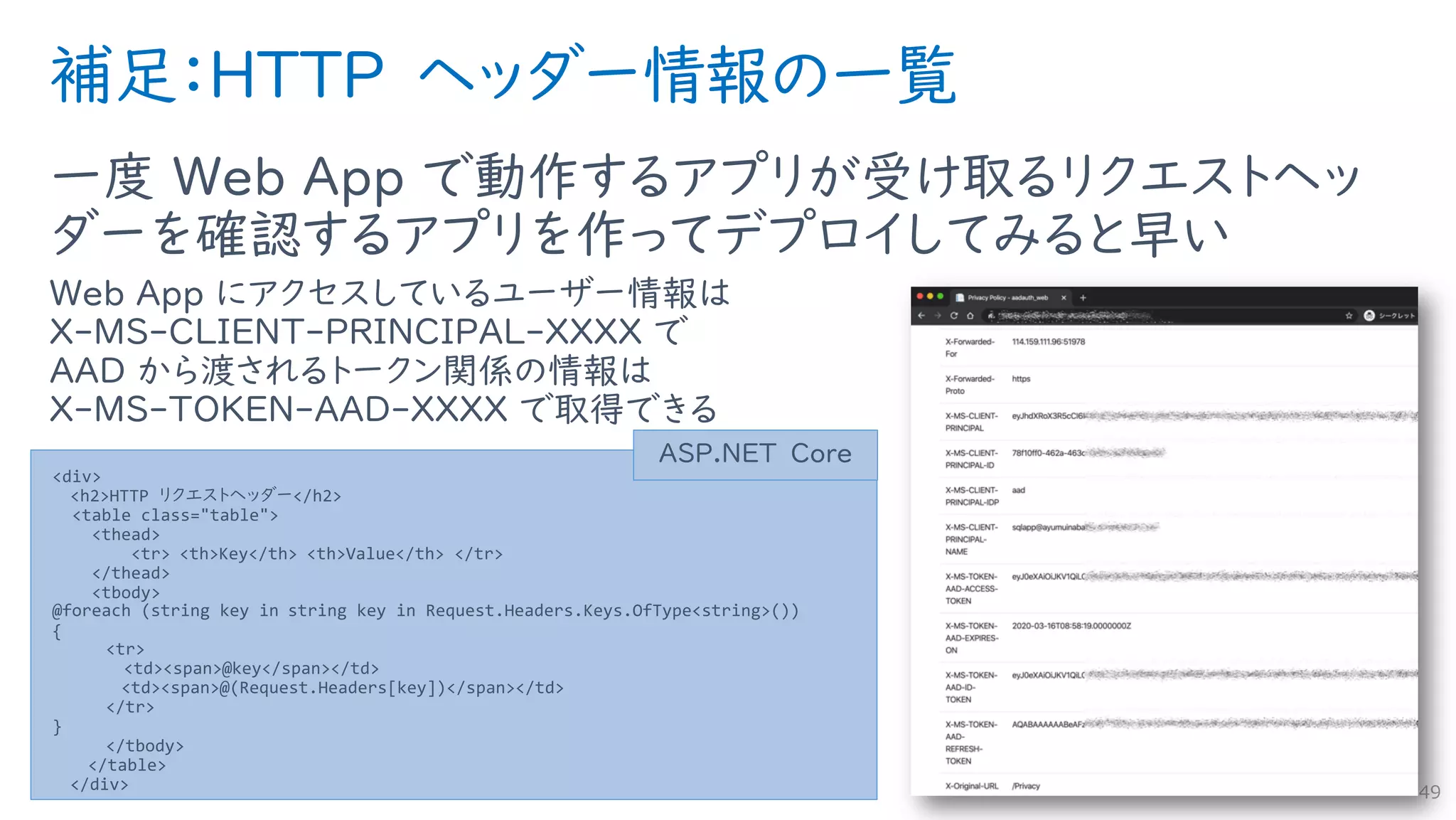

49. 補足:HTTP ヘッダー情報の一覧
一度 Web App で動作するアプリが受け取るリクエストヘッ
ダーを確認するアプリを作ってデプロイしてみると早い
Web App にアクセスしているユーザー情報は
X-MS-CLIENT-PRINCIPAL-XXXX で
AAD から渡されるトークン関係の情報は
X-MS-TOKEN-AAD-XXXX で取得できる
49
<div>
<h2>HTTP リクエストヘッダー</h2>
<table class="table">
<thead>
<tr> <th>Key</th> <th>Value</th> </tr>
</thead>
<tbody>
@foreach (string key in string key in Request.Headers.Keys.OfType<string>())
{
<tr>
<td><span>@key</span></td>
<td><span>@(Request.Headers[key])</span></td>
</tr>
}
</tbody>
</table>
</div>
ASP.NET Core
