СИСТЕМИ
КОМП'ЮТЕРНИХ
КОМУНІКАЦІЙ
ТЕМА ЗАНЯТТЯ:
ВСП НАУ СКНАУ. Розробив викладач Чиримпей О.Є. 23.11.2016

Мета заняття:
Сформувати знання щодо основних понять, функцій і
призначення локальних обчислювальних систем та
мережі Інтернет, основних типів топології
комп'ютерних мереж та особливостей їх використання,
основних принципів устрою мережі Інтернет та
електронної пошти; орієнтуватися в середовищі
комп'ютерних мереж

Актуалізація:

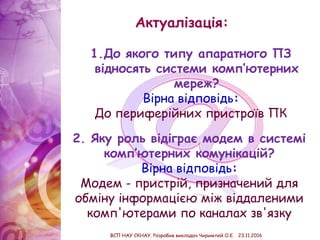

2. Яку роль відіграє модем в системі
комп’ютерних комунікацій?
Вірна відповідь:
Модем - пристрій, призначений для
обміну інформацією між віддаленими
комп'ютерами по каналах зв'язку
1.До якого типу апаратного ПЗ
відносять системи комп’ютерних
мереж?
До периферійних пристроїв ПК

4. До якого рівня ПЗ відносять
програми обслуговування
комп’ютерних мереж?
До прикладного рівня ПЗ
3. До якого типу пристроїв
введення/виведення ПК відносяться
модеми та мережні карти?
До пристроїв обміну даними між ПК

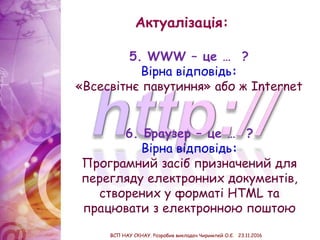

6. Браузер – це … ?
Програмний засіб призначений для
перегляду електронних документів,
створених у форматі HTML та
працювати з електронною поштою
5. WWW – це … ?
«Всесвітнє павутиння» або ж Internet

План заняття:
1) Поняття комп'ютерних мереж
2) Можливості локальних обчислювальних систем
(ЛОС)
3) Компоненти ЛОС
4) Топологія ЛОС
5) Інтернет - глобальна комп'ютерна мережа
6) Устрій Інтернет
7) Електронна пошта
8) Основні правила підключення до мережі

1. Поняття комп'ютерних
мереж
Локальна мережа (Local Area Networks, LAN) –
являє собою мережу з комп'ютерів, розташованих на досить
невеликій відстані, наприклад, в одному будинку
Глобальна мережа (Wide Area Networks, WAN) –
передбачає вилучене розташування комп'ютерів друг від друга,
наприклад, 20-40 км
Комп'ютерна мережа
– це з'єднання двох або більше комп'ютерів за допомогою
одного з видів зв'язку з метою використання загальних ресурсів

2. Можливості локальних
обчислювальних систем (ЛОС)
Задачі, які вирішуються за допомогою ПК,
що працює в складі ЛОС:
1) Поділ файлів
2) Передача файлів
3) Доступ до інформації й файлів
4) Поділ прикладних програм
5) Одночасне уведення даних у прикладні
програми
6) Поділ принтера
7) Електронна пошта

3. Компоненти ЛОС
ЛОС - це сукупність комп'ютерів, кабелів, мережних адаптерів,
що працюють під керуванням мережевої операційної системи й
прикладного програмного забезпечення.
У ЛОС кожний ПК називається робочою станцією, за винятком
одного або декількох комп'ютерів, які призначені для виконання
функцій файлів-серверів.
Кожна робоча станція й файл-сервер містять карти
адаптерів, які за допомогою мережних кабелів
з'єднуються між собою.
На додаток до локальної операційної системи на кожній робочій
станції активізується мережне програмне забезпечення, що
дозволяє станції взаємодіяти з файловим сервером.

Під топологією (компонуванням, конфігурацією, структурою)
комп'ютерної мережі звичайно розуміється фізичне розташування
комп'ютерів мережі один щодо одного й спосіб з'єднання їх лініями
зв'язку.
Поняття топології відноситься до локальних мереж, у яких структуру
зв'язків можна легко простежити.
У глобальних мережах структура зв'язків, звичайно захована від
користувачів, не занадто важлива, тому що кожний сеанс зв'язку може
виконуватися по своєму власному шляху.
Топологія визначає:
 вимоги до обладнання,
 тип використовуваного кабелю,
 можливі й найбільш зручні методи керування обміном,
 надійність роботи,
 можливості розширення мережі.
4. Топологія ЛОС

Кожний комп'ютер, що функціонує в локальній мережі,
повинен мати мережний адаптер(мережну карту).
Функцією мережного адаптера є передача й прийом
сигналів, розповсюджуваних по кабелях зв'язку.
Крім того, комп'ютер повинен бути оснащений
мережною операційною системою.
При конструюванні мереж використають наступні види
кабелів:
Неекранована вита пара. Максимальна
відстань, на якій можуть бути розташовані комп'ютери,
з'єднані цим кабелем, досягає 90 м. Швидкість передачі
інформації - від 10 до 155 Мбіт/с;
Екранована вита пара. Швидкість передачі інформації -
16 Мбіт/с на відстань до 300 м.
Коаксіальний кабель. Відрізняється більш
високою механічною міцністю, перешкодозахищеністю й
дозволяє передавати інформацію на відстань до 2000 м зі
швидкістю 2-44 Мбіт/с;
Волоконно-оптичний кабель. Ідеальне
передавальне середовище, воно не піддано дії
електромагнітних полів, дозволяє передавати
інформацію на відстань до 10 000 м зі швидкістю до 10
Гбіт/с.

1
Топологія «Зірка» (star)
– схема з'єднання, при
якій кожний комп'ютер
приєднується до мережі за
допомогою окремого
сполучного кабелю
2
Топологія «Кільце»
(ring)
– являє собою
послідовне з'єднання
комп'ютерів, коли
останній з'єднаний з
першим
3
Шинна топологія (bus)
– кожний комп'ютер
мережі приєднується до
загального кабелю, на
кінцях якого
встановлюються
термінатори
Базові топології ЛОС

4
Комбіновані топології ЛОС
1. «Зірка-Шина» -
кілька мереж з
топологією зірка
поєднуються за
допомогою
магістральної
лінійної шини.
2. Деревоподібна структура.
3. Грати –
«Кожний з кожним»
4. Кільця,
що перетинаються
Локальні мережі при розробці,
як правило, мають симетричну
топологію,
глобальні - неправильну.

На сьогоднішній день їх
налічується у світі більше 200. З
них найбільш відомою і самою
популярною є мережа Інтернет.
5. Інтернет - глобальна
комп'ютерна мережа
На відміну від локальних
мереж у глобальних мережах
немає якого-небудь єдиного
центру керування.
Основу мережі становлять десятки й сотні тисяч комп'ютерів, з'єднаних
тими або іншими каналами зв'язку.
Глобальна мережа – це об'єднання комп'ютерів, розташованих на
віддаленій відстані, для загального використання світових
інформаційних ресурсів.

Можливості глобальної мережі
Інтернет
Надають користувачеві наступні можливості:
 Інтернет - комора інформації;
 Інтернет - оперативні новини із усього світу;
 Інтернет - бізнес і фінанси;
 Інтернет - навчання;
 Інтернет, як розвага й відпочинок;
 Інтернет - спілкування в реальному часі;
 Інтернет - найшвидша й надійна пошта;
 Інтернет - сховище файлів;
 Інтернет - нові можливості з кожним роком.

Кожний комп'ютер має унікальний ідентифікатор, що дозволяє "прокласти
до нього маршрут" для доставки інформації – ІР-адреса.
Звичайно в глобальній мережі поєднуються комп'ютери, що працюють за
різними правилами (мають різну архітектуру, системне програмне
забезпечення й т.д.).
Шлюзи (gateway) - це пристрої (комп'ютери), що служать для об'єднання
мереж із зовсім різними протоколами обміну даних.
Протокол обміну - це набір правил (угода, стандарт), що визначає
принципи обміну даними між різними комп'ютерами в мережі.
Головний комп'ютер мережі, що надає доступ до загальної бази даних,
забезпечує спільне використання пристроїв вводу-виводу й взаємодії
користувачів називається сервером.
Комп'ютер мережі, що тільки використовує мережні ресурси, але сам свої
ресурси в мережу не віддає називається клієнтом (часто його ще називають
робочою станцією).
Основні визначення мережі Інтернет

Історія виникнення мережі Інтернет
Основні етапи:
 Створення персональних комп'ютерів;
 Виникнення ідеї їхнього об'єднання з метою обміну інформацією між
ПК (мережа ARPANET – 2 січня 1969 року);
 Створення мережних протоколів, а саме сімейства протоколів TCP/IP
(Transmission Control Protocol/Internet Protocol);
 Об'єднання ПК у нову магістральну мережу NSFNET і підключення
до неї регіональних центрів;
 Паралельно створювалися національні мережі в інших країнах;
 До 90-х років вони об'єдналися – у такий спосіб виник сьогоднішній
Інтернет;
 У країнах СНД Інтернет з'явився в 1995-1996 р. Багато в чому це
пов'язане з виходом у світ операційної системи Windows 95, що
значно спрощувало підключення й настроювання Інтернет.

Підключення до мережі Інтернет
Основні етапи:
 Вибрати й установити модем, пристрій, через який ПК користувача
підключається до мережі;
 Вибрати провайдера, тобто фірму, якій користувач платить за роботу
в мережі;
 Зробити необхідні настроювання й установити відповідне мережне
програмне забезпечення.
Структура ІР-адреси ПК користувача
 IP-адреси складаються із чотирьох частин, розмір кожної з яких один
байт;
 Вони об'єднані в запис, де кожна частина відділена крапкою;
 Щораз при передачі інформації вказується IP-адреса відправника й
одержувача.

DNS – адресація в мережі Інтернет
Domain Name System (Доменна система імен):
Доменне ім'я комп'ютера – це унікальне алфавітно-цифрове ім'я, що
несе значеннєве навантаження. В доменному імені ПК використовується
3-5 рівнів. Наприклад: www.microsoft.com
Домени верхнього рівня можна умовно поділити на дві категорії:
стандартні й організовані по регіональній ознаці:
 com - комерційні компанії
 edu - освітні установи
 gov - урядові заклади
 mil - військові установи
 net - мережні організації
 org - інші організації
 ru - Росія
 uk - Великобританія
 dk - Данія
 de - Німеччина
 fr - Франція
 ua - Україна
Домен другого рівня, як правило, збігається з ім'ям фірми або організації.
Домен третього рівня, як правило, це підрозділи фірми або організації.

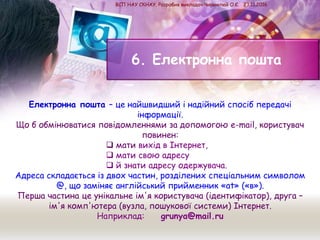

6. Електронна пошта
Електронна пошта – це найшвидший і надійний спосіб передачі
інформації.
Що б обмінюватися повідомленнями за допомогою e-mail, користувач
повинен:
 мати вихід в Інтернет,
 мати свою адресу
 й знати адресу одержувача.
Адреса складається із двох частин, розділених спеціальним символом
@, що заміняє англійський прийменник «at» («в»).
Перша частина це унікальне ім'я користувача (ідентифікатор), друга –
ім'я комп'ютера (вузла, пошукової системи) Інтернет.
Наприклад: grunya@mail.ru

Поштові протоколи:
 SMTP (Simple Mail Transfer Protokol) - Простий Протокол Передачі
Пошти і;
 POP3 (Post Office Protocol) - Протокол Поштового Офісу;
 FTP (File Transfer Protocol) – Протокол Передачі Файлів.
Сервіс WWW
 World Wide Web надає можливість працювати з документами, у яких
об'єднані текст, графіка, звукові фрагменти, відео й анімація
(гіпертекст);
 Документи WWW містять посилання на інші, зв'язані за змістом
документи;
 Робота WWW будується на протоколі HTTP – Hyper Text Transfer
Protocol (Протокол передачі гіпертексту);
 Для перегляду Web-сторінок використовуються спеціальні програми-
браузери

Закріплення знань:
1. Надайте визначення поняттю комп'ютерної мережі.
2. Назвіть різновиди комп'ютерних мереж.
3. Надайте визначення поняттю локальної обчислювальної
системи?
4. Надайте визначення поняттю глобальної мережі.
5. Назвіть основні задачі, які вирішують ЛОС.
6. Назвіть основні задачі глобальної мережі Інтернет.
7. Назвіть основні компоненти ЛОС.
8. Надайте визначення поняттю «топологія мережі».
9. Перелічіть основні типи мережевих топологій.
10. Надайте визначення поняттю «протокол» мережі
Інтернет.
11. Що являє собою ІР-адреса комп'ютера?
12. Що називається доменним ім'ям ПК?
13. Які функції та задачі вирішує електронна пошта?
14. Які протоколи використовуються в електронній пошті?
15. Для чого призначений FTP-протокол?
16. Що являє собою сервіс WWW?
17. На якому протоколі базується робота WWW-документів?
18. Назвіть основні правила підключення ПК до мережі.

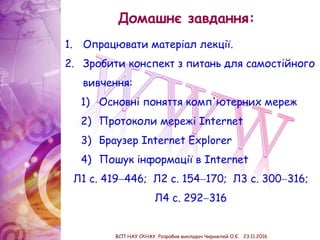

Домашнє завдання:
1. Опрацювати матеріал лекції.
2. Зробити конспект з питань для самостійного
вивчення:
1) Основні поняття комп'ютерних мереж
2) Протоколи мережі Internet
3) Браузер Internet Explorer
4) Пошук інформації в Internet
Л1 с. 419446; Л2 с. 154170; Л3 с. 300316;
Л4 с. 292316

8 системи комп_комунікацій

More Related Content

What's hot

Viewers also liked

Similar to 8 системи комп_комунікацій

More from Алексей Свирь

8 системи комп_комунікацій
